Развоздушиватель автоматический для отопления: Автоматический воздухоотводчик: конструкция, принцип работы, монтаж

Воздухоотводчик: автоматический, ручной, кран «Маевского»

В некоторых случаях в отопительной системе скапливается воздух. Для открытых систем (с расширительными бачками открытого типа) это не проблема — он выходит сам, а для систем закрытых необходимо его удалять. Так как открытых систем становится все меньше — они считаются менее стабильными — то устройства для отведения воздуха стали неотъемлемой частью современного отопления. Сегодня есть как автоматические, так и ручные модели. Бывают разных конструкций, подсоединительных размеров, изготавливаются из разных материалов. Но функция у них одна — удалять газы из системы отопления.

В нормально спроектированных системах воздух появляется редко. В основном  после заполнения или подпитки. При не совсем удачной компоновке подсос происходит постоянно. Чем грозит большое его содержание в системе? Самый неприятный момент — в этом случае активизируется коррозия, металлические компоненты системы быстро ржавеют и выходят из строя.

Вторая проблема: повышенный уровень шумов. И третья — образуются воздушные пробки. Потому в каждой системе в самой высокой точке устанавливают автоматические воздухоотводчики.

Это радиаторный автоматический воздухоотводчик. Он лишь немного больше крана «Маевского», стоит порядка 2$, зато отводит газы сам

Чаще всего газы скапливаются в верхушках радиаторов. Тогда в нем ухудшается циркуляция теплоносителя. А это приводит к тому, что греется батарея только частично (какая часть остается холодной зависит от типа подключения). Потому в каждом отопительном приборе (радиаторе, регистре или полотенцесушителе) устанавливают ручные воздухоотводчики. В нашей стране чаще всего ставят кран «Маевского».

Почему на радиаторы ставят ручные модели? Они занимают меньше места и стоят дешевле. Но есть современные специальные модификации автоматических устройств, которые по размерам только чуть больше. Стоят они дороже (устройство сложнее), но воздух отводится сам.

Где устанавливают радиаторные воздухоотводчики? В свободном от труб верхнем коллекторе радиатора.

На какие радиаторы необходимо устанавливать газоотводчики

Обязательна установка на алюминиевых батареях. При контакте алюминия с теплоносителем вода разлагается на составляющие, одна из которых — водород. Потому в таких отопительных приборах отводить газы обязательно.

Желательна установка и на частично биметаллических радиаторах. В них площадь контакта алюминия с теплоносителем сильно уменьшена, но все равно присутствует. Потому и установка крана «Маевского» желательна.

Это прямой и угловой автоматический воздухоотводчик. Их тоже можно ставить на радиаторы, только «пимпочка» должна смотреть вверх

Полностью биметаллические радиаторы более безопасны в этом плане: вся сердцевина у них из стали. Но многие производители в рекомендациях по установке требуют наличия подобного устройства.

Неэффективны эти устройства на чугунных радиаторах старых форм. В них удаление воздуха возможно только вместе с достаточно большим количеством теплоносителя. А эти приборы (и ручные, и автоматические) к этому не приспособлены.

В этом случае для стравливания воздуха ставят  стандартные или шаровые краны.

С трубчатыми радиаторами и регистрами дело обстоит примерно также, как и для чугунных: эффективно работают только краны. Потому ставить на них воздухоотводчики смысла нет.

Это — игольчатый воздухоотводящий клапан, или кран «Маевского»

На стальные панельные радиаторы установка кранов «Маевского» обязательна. Дело в том, что проходы для циркуляции теплоносителя имеют небольшой диаметр. И если образуется воздушная пробка, движение теплоносителя заблокируется. Он полностью или частично перестанет греться. Удалить пробку можно лишь слив большую часть теплоносителя и заполнив ее снова. Потому чаще всего панельные радиаторы прямо с завода идут с воздухоспускными клапанами.

Виды и технические характеристики

По способу отведения эти устройства бывают двух типов:

• ручные;
• автоматические.

Изготавливают их с разными диаметрами. Самые распространенные это 1/2” и  3/4” (полдюйма и три четверти дюйма). В природе существуют еще 1/8”, 1/4” и  3/8”, но в наших системах они не используются. Чаще всего используется модификации и  полудюймовым диаметром 1/2”, в другой системе единиц он называется еще ДУ 15. В этом случае число 15 — это обозначение подсоединительного размера в миллиметрах.

Ручное и автоматическое устройство для отвода газов из отопительной системы

Кроме диаметров важны еще такие параметры:

• Рабочее давление. В большинстве моделей он 10 атм, есть устройства, рассчитанные на работу при 16 атм.
• Тип рабочей среды. Есть воздушные клапаны, есть работающие с жидкостями. В системах отопления используются работающие жидкостям или универсальные (и воздух и жидкость).
• Температура рабочей среды. Чаще встречаются с рабочей температурой 100 ^oC — 110 ^oC. Бывают, работающие до 150 ^oC.
• Тип резьбы: наружная или внутренняя.

Эти технические характеристики воздухоотоводчиков нужно подбирать под существующий тип системы. Для индивидуальных систем отопления подойдут любые, а вот подбирая устройства для радиаторов, запитанных от централизованных систем, нужно знать и давление, и температуру именно для вашего дома (узнайте в ЖЭУ, ДЭЗ, ЖЭК и т.п.).

Принцип работы автоматического воздухоотводчика

Конструкции этих устройств могут меняться, но принцип действия остается один. Устройство, представляет собой полый цилиндр, который состоит из двух частей — верхней и нижней. Между собой они соединяются при помощи резьбы, герметичность обеспечивается резиновым (силиконовым) уплотнительным кольцом. В верхней части есть небольшой полый выступ цилиндрической формы. Через этот выступ и выходит из системы воздух.  На нем имеется резьба, на которую накручивается пластиковая (полипропиленовая) крышка. Этой крышкой можно при желании прекратить стравливание воздуха (закрутить ее).

Одно из устройств — просто и эффективно

Работа автоматического воздушного клапана основана на плавучести размещенного внутри поплавка. Поплавок соединен со стержнем, который воздействует на подпружиненный золотник, перекрывающий выпускное отверстие. Если воздуха в системе нет, корпус воздухоотводчика заполнен теплоносителем, поплавок поднялся вверх. В таком положении стержень подпирает золотник, и воздух не выходит (и не заходит). При появлении в системе воздуха, теплоноситель понемногу вытесняется, поплавок опускается вниз. Стержень не так сильно давит на золотник, и пружина открывает выпускное отверстие.  Скопившийся газ выходит, в корпус снова набирается теплоноситель, клапан закрывается.

Одна из моделей с более сложным подпружиненным механизмом выпуска воздуха

В устройствах разных фирм механизм воздействия на золотник бывает разным, но принцип при этом неизменен: поплавок внизу, клапан закрыт, поднялся — открыт. Принцип действия одной из модификаций продемонстрирован в видео.

Виды автоматических воздухоотводчиков и их установка

Эти клапаны могут быть прямыми или угловыми, есть специальные модели для радиаторов. На батареи чаще устанавливаются специализированные или угловые модификации. Они вкручиваются в коллектор радиатора  (если позволяет диаметр) или устанавливаются через переходник.

Вне зависимости от вида устанавливать устройство нужно так, чтобы выпускное отверстие (колпачок) было направлено вверх. Есть два способа монтажа:

Отсечной клапан имеет внутри подпружиненную прокладку, которая в отпущенном состоянии перекрывает теплоноситель. При установке воздухоотводчика клапан отдавливается вниз, открывая доступ к системе. Это нехитрое устройство очень желательно ставить в системах централизованного отопления. Оно позволяет без останова и слива системы снимать воздухоотводчики. А снимать их придется для чистки. В общих системах теплоноситель имеет много примесей, которые оседают и забивают золотник и подпирающий его механизм. Если грязи набирается много, через выпускное отверстие начинает проходить теплоноситель. Это означает, что пришла пора разбирать его и чистить. Вот тут и выручает отсечной клапан. С ним вы просто выкручиваете устройство для отвода воздуха, пружина освобождается и запирает отверстие прокладкой.

При установке автоматического воздухоотводчика есть несколько правил:

Немного о ценах. Она имеет значительный разброс и зависит от производителя, диаметра подключения (полудюймовые примерно на 10-15% дороже), а также от использованного материала. Самые дешевые модели стоят около 5$, самые дорогие — 15$. Но в разных магазинах цены на одни и те же модели могут сильно отличаться. К примеру, автоматический воздухоотводчик Danfoss ДУ 15 можете купить и за 7,63$, и за 11,5$. Но, конечно нужно внимательно смотреть, чтобы не купить подделку. Особенно опасно это с известными фирмами: Danfoss (Данфос), Wind (Винд) или Valtec (Валтэк).

Приведем также цены на запорные клапана. Разброс тоже есть, но не столь существенный: от 1,1$ до 1.8$.

Ручной способ удалить воздух в батареях

И все же чаще на радиаторы ставят ручные модели. И самый распространенный из них — кран «Маевского».

Это небольшое, простое и эффективное устройство. Называют его еще игольчатый воздухоотводящий клапан.

Представляет собой металлическую шайбу с нанесенной по окружности резьбой. В шайбе проделано сквозное конусообразное отверстие с резьбой. Диаметр отверстия очень небольшой. С одной стороны 1-1,5 мм (в сторону радиатора) и около 5 мм с другой.

Схема крана «Маевского»

В отверстие вкручивается запорный цилиндр, на котором также нанесена резьба. В закрытом состоянии он перекрывает поток теплоносителя полностью. Выкручивания цилиндр, конус поднимают, отверстие открывается. Если в радиаторе скопились газы, они выходят. Если газов нет, выходит теплоноситель. Но его не может быть много: в дырку диаметром 1 мм много не вытечет.

В некоторых моделях к корпусу прикреплен пластиковый диск со спускным отверстием (диаметр тоже около 1 мм). Этот диск свободно оборачивается вокруг горизонтальной оси, что позволяет установить спускное отверстие в удобное положение.

Как пользоваться краном «Маевского»

Если у вас собрался воздух в радиаторе отопления, нужно взять специальный ключ (небольшой кусочек пластика, который идет в каждом комплекте) или обычную отвертку. Вставить ее в прорезь на диске воздухоотводчика, и повернуть ее на один/два оборота против часовой стрелки. При этом послышится шипение — это через небольшое отверстие рядом с диском начинает выходить воздух. Постепенно вместе с воздухом начинает выходить вода (струйка очень тоненькая, не пугайтесь). Когда струйка станет сплошной, закрываете кран, повернув ключ (отвертку) в обратном направлении.

Эта процедура нужна обычно при пуске системы, и время-от времени на протяжении года. После окончания отопительного сезона проверять наличие газов нужно тоже — теплоноситель сливать запрещено, так как «на сухую» очень быстро корродирует внутренняя поверхность радиатора. А так как теплоноситель остается в радиаторе, то и реакции продолжают происходить. Что можно сделать, чтобы не забыть стравливать воздух, это после отключения батарей немного провернуть кран. Тогда останется маленькое отверстие, через которое без давления вода (теплоноситель) течь не будет, а газы понемногу будут стравливаться.

Другой вариант ручного воздухоотводчика

Этот клапан производят те же фирмы, что и автоматические. Тут тоже присутствует конус, но конструкция устройства несколько иная. Кроме того имеется ручка. Ей, конечно, удобнее пользоваться, чем ключом. Принцип действия аналогичен: поворачиваете в одну сторону, конус отходит от отверстия, воздух выходит. Провернули в противоположном направлении, закрыли отверстие.

Это еще один ручной воздухоотводчик. Тут тоде присутствует запорный конус, но немного другой формы

Немного о ценах. Цена крана «Маевского» 1,2-1,5 $, ручные клапана другого типа — от 2$. Сколько стоить может самый дорогой, сказать сложно, но есть модели «под старину», которые предлагают купить за 20$.

Как установить ручные модели

Кран «Маевского» вкручивается в переходник. Обычно проблем с подбором диаметров не возникает, так как это устройство идет в монтажном комплекте для радиаторов. Только при сборке нужно помнить, что если ставить будете на радиатор слева, нужно сначала в переходник вкрутить воздухоотводчик, подтянуть резьбу (обычным ключом, не прилагая чрезмерных усилий). После этого можно сборку вкручивать в коллектор. Вся установка.

Другой вариант ручного устройства устанавливается не сложнее. Процесс такой же, как при монтаже автоматического. В этом случае также желательна установка в паре с отсечным клапаном (кран «Маевского» без останова системы не снять).  Если монтируете с клапаном, в переходник из монтажного набора вкручиваете именно клапан. Затем эту сборку устанавливаете на радиатор. А потом можно в установленный клапан вкрутить воздухоотводчик.

Иногда для обеспечения герметичности на резьбу накручивают подмотку. Только много ее мотать не нужно, и краску использовать нельзя. Лучше взять немного герметика (можно только герметик).

Как устанавливается  кран «Маевского» продемонстрировано в видео.

Итоги

В правильно спроектированных системах для отвода воздуха из радиаторов вполне достаточно установить ручные водухоотводчики. Если же газы скапливаются регулярно, проще установить автоматические устройства, и не проверять постоянно греют ли батареи, или пора стравливать скопившиеся газы.

Воздухоотводчик автоматический — принцип работы, установка, для чего нужен |

Cложности в эксплуатации системы обогрева жилища часто возникают еще в самом начале отопительного сезона. Самой большой проблемой является сброс накопившегося воздуха из системы, при этом нет разницы, установлена ли у вас автономная схема теплоснабжения или же вы подключены к центральному паровому отоплению. Но эту проблему можно решить довольно просто, установив воздухоотводчик автоматический, который обеспечит полный сброс воздуха без вашего участия.

Оглавление

Откуда берется воздух в системе

Вопрос по поводу появления воздуха в системе центрального отопления даже не оговаривается: он там есть всегда. Так как на больших промежутках трасс аварии случаются каждый день, на летний сезон воду часто сливают, а на ее место поступает воздух.

Что касается автономного типа отопления, то тут все сложнее. Набранная система, конечно, если она правильно спроектирована, должна быть полностью заполнена теплоносителем, но в процессе ее заполнения неизбежно попадание воздуха, в том числе и растворенного в воде. При неправильно спроектированной схеме или при недостаточной надежности запорной аппаратуры возможен также подсос воздуха извне уже во время эксплуатации системы.

Еще один вид поступления воздуха в закрытую систему автономного отопления – это выделение из воды водорода с примесью других газов в результате химических реакций.

Сброс воздуха

Основной, если не единственной задачей, которую выполняют автоматические воздухоотводчики в системе отопления, является сброс всех газов из обогревательного контура, то есть из труб. Более простой конструкцией для ручного сброса является кран Маевского, где необходимо участие человека. Автоматические воздухоотводчики лишены этого недостатка. Следует учитывать, что сброс воздуха будет происходить только при избыточном давлении, что важно при эксплуатации системы автономного отопления.

Как устроен автоматический воздухоотводчик для радиаторов

Находящийся внутри корпуса (1) воздухоотводчика поплавок (2) из нержавеющей стали прикреплен посредством коромысла (3) к подпружиненному золотнику (4). В то время как в самом воздухоотводчике находится воздух, поплавок опущен в крайнее нижнее положение, а золотник открывает сбросное отверстие.

По мере убывания воздуха и поступления воды в камеру поплавок поднимается, а коромысло, перемещая золотник, закрывает сбросное отверстие.

На штуцере, который закрывает золотник, имеется колпачок, предотвращающий выход воздуха при проведении монтажных работ или в случае поломки воздухоотводчика. К тому же, колпачок не допускает попадание пыли и грязи в сбросное отверстие, защищая отводчик от поломки.

Правила установки

Разобравшись с принципом работы автоматического воздухоотводчика, следует разобраться в его правильной установке. Диаметр резьбы воздухоотводчика автоматического – 1 /2 дюйма, вкручивается прибор непосредственно в пробку радиатора, точнее, в ее верхнюю приподнятую часть. Радиатор должен быть установлен с небольшим уклоном, чтобы обеспечить легкий выход воздуха. Закручивать воздухоотводчик следует рожковым ключом, а использование газового ключа недопустимо, так как избыточное усилие на сжатие, создаваемое этим инструментом, может повредить прибор.

Неважно, какой марки автоматический воздухоотводчик – Данфосс или Valtec – при неверной установке или недостаточном наклоне радиаторов отопления сброс воздуха будет производиться не полностью или же не будет происходить вовсе.

Перед тем как устанавливать автоматический воздухоотводчик Wind или Danfoss, следует перед ними расположить запорный клапан для простоты демонтажа устройства в случае его поломки. Такая маленькая предосторожность позволит вам без остановки системы заменить вышедший из строя воздухоотводчик.

Как выбрать

Правильный выбор невозможен без знания, как работает автоматический воздухоотводчик.

В крупных строительных маркетах, как правило, есть гарантия от подделок, но даже на обычном рынке можно по внешним признакам отличить качественный товар от фальсификата.

Первое, что необходимо сделать – это посмотреть на сайте производителя, как выглядит аппарат и какой товарный код проставляется на упаковке. Когда вы придете на местный рынок или в маленький магазинчик и попросите у продавца посмотреть выбранный вами товар, обратите особое внимание на качество надписей. Они должны быть хорошо читаемыми, с ровными точными контурами.

Не забудьте про литье корпуса – на нем не должно быть неоднородных наплывов и заусенец. Со стороны крепежной части обратите внимание не только на толщину стенки, но и на равномерность этой толщины.

Теперь маркировка. Например, автоматический воздухоотводчик ду15 – это указание диаметра резьбы, который соответствует 1/2 дюйма, по другой шкале исчисления. Также стоит помнить одно простое правило, что хорошее оборудование не может стоить слишком дешево, и низкая цена – это первое, что должно вас насторожить.

Отдельного внимания заслуживают автоматические воздухоотводчики насоса котла Navien. Установленные прямо на котле, который находится, как правило, в самой верхней точке, они позволяют обойтись без сбросников на радиаторах, но их стоимость значительно выше, так как это оборудование специализировано и не выпускается широким тиражом.

 Загрузка …

Рекомендуем прочесть!

Воздухоотводчик Valtec 1/2″ автоматический прямой с боковым выпуском (арт. VT.502.NH.04)

Артикул: VT.502.NH.04

• Изготовитель: VALTEC

Цена: 410 руб

Доставка по г. Москве в пределах МКАД: 450 руб

РосТест. Гарантия низкой цены.

Официальная гарантия производителя: 10 лет

Сопутствующие товары

Аналогичные товары

Описание

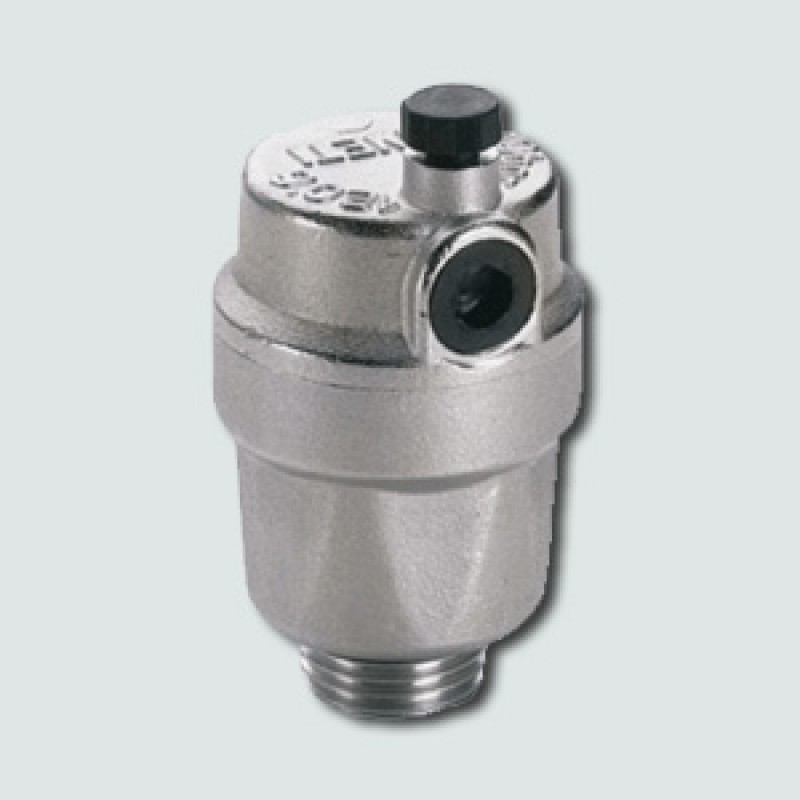

Автоматический прямой воздухоотводчик поплавкового типа боковым выпуском Valtec 1/2″ VT.502.NH.04 снабжён с пружинным золотником и предназначен для автоматического удаления воздуха и прочих газов из систем водяного отопления, холодного и горячего водоснабжения.

Может использоваться на трубопроводах, транспортирующих воду, этилен- и пропиленгликолевый незамерзающий теплоноситель, другие жидкости, неагрессивные к материалам изделия. Ремонтопригодный. Детали корпуса воздухоотводчика выполнены из качественной сантехнической латуни, никелированы. Материал уплотняющей прокладки – эластомер EPDM, поплавка – полипропилен, пружины – нержавеющая сталь AISI 306, держателя золотника и жиклера – нейлон. Воздухоотводчик допущен к применению в системах с рабочей температурой до 110°С и давлением до 10 бар. Диаметр корпуса воздухоотводчика – 46 мм, присоединения – 1/2″ с наружной резьбой. Нормативный срок службы изделия – 30 лет.

Данный воздухоотводчик рекомендуется устанавливать в закрытые системы отопления, где потребителем производится водоподготовка (предусмотрены системы фильтрации). Сфера применения: коллекторные группы и распределительные узлы, группы безопасности котла, коллекторы теплого пола и т.д., гидроразделители (гидрострелки). Воздухоотводчик снабжён самоуплотняющимися патрубками для присоединения к трубопроводу или коллектору, что позволяет не применять дополнительный уплотнительный материал при монтаже.

Указания по монтажу

• Воздухоотводчик устанавливается в местах, где возможно скопление воздуха и газов (верхние точки трубопроводов, котлов, коллекторов, нагревательных приборов).
• Для возможности демонтажа воздухоотводчика без опорожнения системы, перед воздухоотводчиком рекомендуется устанавливать отсекающий клапан VT. 539. Допускается устанавливать воздухоотводчик без отсекающего клапана.
• Воздухоотводчик следует монтировать строго в вертикальном положении.
• Монтаж воздухоотводчика следует производить при помощи рожкового ключа за шестигранник корпуса, расположенный под колбой. Запрещается производить монтаж с помощью трубного рычажного ключа (КТР), а также захватом за колбу корпуса.
• При хранении, транспортировке и монтаже колпачок воздушного штуцера должен быть закрыт.
• После монтажа система должна быть подвергнута гидравлическому испытанию статическим давлением, в 1,5 раза превышающим расчетное давление в системе.

Указания по эксплуатации

• Техническое обслуживание воздухоотводчика заключается в удалении шлама из колбы, воздушного канала и межвиткового пространства пружины. Техническое обслуживание должно проводиться через каждые 12 месяцев эксплуатации
• Не допускается замораживание рабочей среды в колбе воздухоотводчика.
• При заполнении системы отопления воздухоотводчик должен быть закрыт. Выпуск воздуха в этом случае осуществляется через воздухоспускной штуцер или кран.

Документация

1. Технический паспорт изделия (открыть PDF-файл)
2. Декларация о соответствии техническому регламенту Таможенного союза (открыть PDF-файл)
3. Отказное письмо в области пожарной безопасности (открыть PDF-файл)
4. Экспертное заключение по результатам санитарно-эпидемиологической экспертизы продукции (открыть PDF-файл)

Технические характеристики

Производитель	Valtec
Серия	VT.502.NH
Артикул	VT.502.NH.04
Тип	автоматический
Механизм	пружинный
Тип подключения	нижнее
Выпуск	боковой
Назначение	автоматическое удаления воздуха и других газов
Рабочая среда	вода, этиленгликолевый теплоноситель, пропиленгликолевый теплоноситель
Рабочее давление	от 0,2 до 10 бар
Пробное давление	15 бар
Оптимальное давлвение	от 0,5 до 7 бар
Температура рабочей среды	до +110°C
Температура окружающей среды	до +60°C
Влажность окружающей среды	до 80%
Резьба присоединительного патрубка	1/2″, наружная
Ремонтопригодность	да
Материал деталей корпуса	никелированная латунь CW617N
Материал уплотнительной прокладки	EPDM
Материал поплавка	полипропилен
Материал пружины	оцинкованная сталь
Материал держателя золотника и жиклера	нейлон
Средний полный срок службы	30 лет
Официальная гарантия производителя	10 лет
Страна-родина бренда	Италия

Автоматический развоздушиватель системы отопления | Всё об отоплении

Как работает автоматический воздухоотводчик

Помимо знакомых всем кранов Маевского в современных системах отопления повсеместно используется такое устройство, как автоматический воздухоотводчик. Его задача – удалить воздух на определенном участке тепловой сети без вмешательства человека. Как устроен этот важный прибор, принцип его действия и места установки, — все эти нюансы будут рассмотрены в данной статье.

Устройство и принцип действия воздухоотводчика

В силу различных обстоятельств в системах водяного отопления может появиться воздушная пробка, препятствующая нормальной циркуляции теплоносителя. В результате наблюдается остывание части радиатора или нескольких батарей, находящихся на одной ветви или стояке. Чтобы появившийся воздух мог самостоятельно покинуть систему, в определенных ее точках предусматривается установка воздухоотводчика, действующего в автоматическом режиме.

Прибор представляет собой герметичный металлический корпус с присоединительным патрубком, находящимся снизу. Внутри корпуса в камере размещен поплавок из полимерного материала, соединенный тягой с игольчатым клапаном, чье отверстие сделано в самом верху крышки. Детально устройство воздухоотводчика показано на схеме:

Нормальное состояние воздухоотделителя – это когда корпус заполнен теплоносителем, поплавок поднят в максимальное верхнее положение, а игольчатый клапан закрыт. С течением времени воздух из сети небольшими порциями поступает в камеру прибора и вытесняет воду.

Поплавок постепенно опускается и в критической точке начинает посредством тяги открывать клапан, сообщающийся с атмосферой. Благодаря этому весь скопившийся в камере воздух под давлением воды быстро покидает ее через открытое отверстие. В этом и заключается принцип работы автоматического воздухоотводчика, что изображен на рисунке:

После того как весь воздух ушел наружу, его место в камере занимает вода, поднимая поплавок в исходное положение. Клапан закрывается и воздухосбрасыватель переходит в режим ожидания. Также очень важную роль играет автоматический поплавковый воздухоотводчик во время опорожнения системы или ее участка. Поскольку при понижении уровня теплоносителя в камере рычаг откроет клапан, то это позволит воздуху войти в систему и тем самым ускорить ее опорожнение.

Виды автоматических воздушных клапанов

По исполнению приборы можно разделить на 3 вида:

Примечание. Невзирая на внешние отличия и разные сферы применения, принцип действия воздухоотводчика остается неизменным.

Наиболее распространены традиционные приборы с прямым присоединительным патрубком. Сфера их применения очень широка. В первую очередь автоматические воздухоотделители предназначаются для выпуска воздуха через наивысшие точки трубопроводной сети. Для этого их ставят в самом верху вертикальных стояков, куда по законам физики стремятся попасть все воздушные скопления, появившиеся в трубах. Если бы не автоматические воздухоотводчики в системе отопления, то производить сброс воздуха из наивысших точек вручную было весьма затруднительно.

Закрытые системы отопления, находящиеся под давлением, снабжаются группами безопасности котла, что располагаются на подающем трубопроводе, выходящем из теплогенератора. Вместе с предохранительным клапаном и манометром в эту группу входит и автоматический воздушный клапан. Его задача – стравливать воздух при заполнении котлового бака водой. Если обвязка агрегата выполнена предусмотрительно, то при необходимости его всегда можно отсечь от остальной системы и с помощью воздухосбрасывателя опорожнить, а после обслуживания снова заполнить.

Примечание. Группа безопасности для отопления должны устанавливаться в обязательном порядке на котлы, сжигающие твердое топливо.

Также приборы для сброса воздуха применяются в некоторых моделях циркуляционных насосов. Цель – обеспечить бесперебойную работу перекачивающего агрегата. Дело в том, что насос может перемещать только несжимаемую среду – воду или другую жидкость. Попадание воздуха в зону рабочего колеса агрегата грозит полной остановкой циркуляции теплоносителя, чему и призван воспрепятствовать воздухоотводчик циркуляционного насоса. Воздух или пар из котла, попавший в эту зону, будет немедленно стравлен наружу и насос продолжит свою работу.

Угловые и радиаторные воздухоотводчики

В разных отопительных системах может возникнуть множество ситуаций, когда требуется удалять воздушные пробки в самых труднодоступных или удаленных местах. Все их перечислить невозможно, так как вариантов слишком много. Там, где установить простой клапан не представляется возможным, поскольку труба с резьбой на конце находится в горизонтальном положении, подойдет угловой воздухоотводчик. Его патрубок, выходящий снизу, поворачивает под углом 90º и может быть присоединен к горизонтальному участку.

Необходимо отметить, что угловой воздухоотводчик с наружным резьбовым присоединением ничем, кроме повернутого патрубка, не отличается от обычного прямого клапана и может использоваться вместо него при необходимости.

Зачастую для автоматического стравливания воздуха из батарей вместо традиционного крана Маевского некоторые пользователи ставят угловой клапан. Это бывает актуально при неприятном стечении обстоятельств, когда газы образуются в сети постоянно и происходит это как раз в радиаторах. Причина – химическая реакция веществ, иногда присутствующих в воде, с алюминиевым сплавом батарей при повышенной температуре. Клапан с угловым патрубком ставить нет смысла, ведь существует специальный автоматический воздухоотводчик для радиаторов, изображенный на фото:

Эти устройства предназначены только для батарей и имеют соответствующее резьбовое присоединение. Вместо ручных кранов их предпочтительнее ставить на обогреватели из алюминия или частично биметаллические, где тоже есть контакт сплава с водой. В остальных ситуациях радиаторный воздухоотводчик монтируется по желанию, но то, что он привнесет удобство в эксплуатации, не вызывает сомнений.

Примечание. Традиционные чугунные батареи, включенные в централизованную сеть теплоснабжения, лучше все-таки оснастить ручным краном Маевского и сливным патрубком.

Для удобства обслуживания и прочистки в продаже имеются комплектные устройства — автоматические воздухоотводчики с клапаном. Последний представляет собой небольшой резьбовой переходничок с подпружиненным лепестковым клапаном внутри. Переходник накручивается на резьбу непосредственно перед воздухосбрасывателем и служит для того, чтобы при действующей системе можно было снять его и прочистить либо заменить. Подобными переходниками снабжаются воздухоотводчики DANFOSS, VALTEK и многих других известных брендов.

Заключение

Автоматический воздухоотводчик — принцип работы и подбора

Образование газов в системе отопления

В центральных системах отопления воздух есть всегда. После окончания отопительного сезона теплоноситель сливается, в системе остается воздух. Его избыток нужно стравливать, когда осенью система опять заполняется водой. Аварии и некачественные уплотнения запорной аппаратуры тоже являются источниками поступления воздуха в тепловые магистрали.

В неправильно спроектированных автономных системах отопления уже во время эксплуатации возможен подсос воздуха извне.

В процессе подпитки системы в нее попадает растворенный в воде воздух, выделяющийся в виде пузырьков в местах с низким давлением и небольшой скоростью теплоносителя.

В самом теплоносителе содержится кислород, который выделяется при нагреве.

Некоторые металлы в системе, например, алюминий, способствуют выделению из воды водорода.

Образовавшиеся газы и выделяющийся воздух поднимаются и скапливаются в местах, где затруднено их прохождение. Отсюда и воздушные пробки .

Чаще всего местами скопления газов являются верхушки секций радиаторов отопления. Воздушные пробки мешают нормальной циркуляции теплоносителя, и несколько последних секций радиатора остаются холодными из-за того, что в них не поступает нагретый теплоноситель. Поэтому в каждый отопительный прибор установлен ручной воздухоотводчик. Это, как правило, кран Маевского, который появился в системах центрального отопления в 1933 году. В технической документации он называется радиаторным игольчатым воздушным клапаном.

Сегодня уже применяются более сложные автоматические клапаны. с помощью которых воздух из системы отводится сам.

Где нужно устанавливать воздухоотводчики

В закрытых системах отопления, чтобы обеспечить вывод воздуха из них, соблюдают определенные правила монтажа:

1. Трубы с горячим теплоносителем прокладываются так, чтобы совпадало направление движения выделившегося воздуха и воды, то есть нагретый теплоноситель поднимался от главного стояка к удаленным;
2. Воздухосборники устанавливаются в высшей точке. Выделение растворенного воздуха происходит при снижении скорости теплоносителя, а она самая низкая именно в верхней точке;
3. Устройства для стравливания воздуха устанавливаются в местах наиболее вероятного скопления газов, например, при поворотах и переходах на меньший диаметр трубы, и на каждом радиаторе отопления.

Газоотводчики обязательно устанавливают на алюминиевых радиаторах отопления. В результате химической реакции при контакте теплоносителя с алюминием образовывается водород, который необходимо отводить.

Несколько в меньшем объеме, но та же проблема существует и для частично биметаллических радиаторов, ведь алюминий присутствует и в них.

В полностью биметаллических радиаторах контакта алюминия с теплоносителем нет, но производители настойчиво рекомендуют устанавливать газоотводчики и на них.

Стальные панельные радиаторы из-за специфической конструкции уже на заводе комплектуются воздухоспускными клапанами .

На чугунных радиаторах старых форм и трубчатых конструкциях газоотводчики неэффективны. Поскольку в них удаление воздуха происходит только с некоторой частью теплоносителя, эффективно работают только стандартный или шаровый кран.

Устройство автоматического воздухоотводчика

Принцип работы автоматического воздушного клапана построен на использовании силы тяжести поплавка. Если поплавок поднят, то кран закрыт, а открытие клапана происходит, когда поплавок опускается вниз.

В латунном корпусе поплавок из нержавеющей стали или полипропилена соединяется через коромысло с подпружиненным золотником. Если в корпус воздухоотводчика поступает воздух из системы, поплавок отжимается вниз, золотник открывает отверстие для сброса газов. По мере убывания воздуха корпус заполняется водой, поплавок поднимается и золотник, перемещаясь, закрывает отверстие. Запорный колпачок на штуцере золотника предотвращает утечку теплоносителя в случае поломки устройства и защищает от пыли и грязи отверстие для сброса воздуха.

В последнее время появились устройства с функцией принудительного закрытия воздушного клапана, чтобы была возможность удаления воздуха только под контролем специалиста. Обратный клапан специальной конструкции, выполняющий функции встроенного автозапора, позволяет ремонт и замену воздухоотводчика без отключения системы отопления.

Автоматический воздушный клапан любой конструкции может функционировать при температурах от -10 до + 120 °C, но требует ухода, периодического осмотра, прочистки или замены. Чтобы автоматический воздухоотводчик работал надежно и без сбоев, он должен находиться под гидростатическим давлением, то есть должны выдерживаться требования к рабочему давлению в системе отопления.

Характеристики автоматических воздухоотводчиков

Первой характеристикой устройства является внутренний диаметр соединительного элемента, то есть диаметр подключения. Самые распространенные диаметры, с которыми изготавливаются воздухоотводчики, это 1/2” и 3/4” (полдюйма и три четверти дюйма), которые в метрической системе единиц считаются в миллиметрах и обозначаются соответственно Dу 15 и Dу 20.

Также автоматические устройства характеризуются параметрами:

• рабочая температура. Чаще всего выпускаются устройства с температурой рабочей среды 100– 110 °C ;
• давление срабатывания. Как правило, автоматические воздухоотводчики рассчитаны на 10 бар, то есть 16 атм.

Отдельно обычно указываются материалы, из которых изготовлены корпус, поплавок и пружина. В основном пружина, как и корпус, изготавливается из латуни, а поплавок – из полипропиленовой смолы.

Автоматические воздухоотводчики различаются по видам резьбы, которая может быть наружная или внутренняя. По конструкции они бывают прямые и угловые.

Установка автоматических воздухоотводчиков

На радиаторах отопления чаще всего устанавливаются угловые модификации. хотя есть и специальные модели, предназначенные только для отопительных приборов. Если диаметр коллектора радиатора не соответствует соединительному диаметру воздушного клапана, используются переходники.

Если в конструкции воздухоотводчика не предусмотрен отсечной клапан, то его можно приобрести отдельно и установить в отопительный прибор, а затем уже к нему подсоединить воздухоотводчик. Особенно важен такой способ монтажа в централизованной системе отопления, когда можно снимать и чистить автоматическое устройство без слива теплоносителя. Тем более, что именно в таких системах вода имеет различные примеси и химические компоненты, которые засоряют золотник и подпирающий его механизм. Поэтому чистить воздухоотводчик приходится часто.

Воздухоотводчик устанавливается вертикально. защитным колпачком вверх, в самых высоких точках трубопровода и нагревательных приборов, в местах, где возможно скопление воздуха. В конструкции корпуса предусмотрен монтажный шестигранник, за который и производится установка прибора обычным гаечным ключом. Монтаж за корпус рычажным ключом категорически запрещен, так как это приводит к повреждению корпуса и, следовательно, к нарушению работоспособности всего устройства.

Радиатор отопления должен устанавливаться с небольшим наклоном, чтобы поднять секцию радиатора, в которую устанавливается воздухоотводчик. Этот нехитрый прием позволяет облегчить выход воздуха к прибору.

Воздухоотводчики – это необходимые элементы любой системы отопления наравне с радиаторами и котлом. В системах, где газы скапливаются регулярно, автоматические газоотводчики позволяют поддерживать в рабочем состоянии все элементы и температуру в помещениях без постоянного контроля.

• Автор: Вадим Николаевич Лозинский

Воздухоотводчики для радиаторов: автоматические, ручные, кран «Маевского»

В некоторых случаях в отопительной системе скапливается воздух. Для открытых систем (с расширительными бачками открытого типа) это не проблема — он выходит сам, а для систем закрытых необходимо его удалять. Так как открытых систем становится все меньше — они считаются менее стабильными — то устройства для отведения воздуха стали неотъемлемой частью современного отопления. Сегодня есть как автоматические, так и ручные модели. Бывают разных конструкций, подсоединительных размеров, изготавливаются из разных материалов. Но функция у них одна — удалять газы из системы отопления.

В нормально спроектированных системах воздух появляется редко. В основном после заполнения или подпитки. При не совсем удачной компоновке подсос происходит постоянно. Чем грозит большое его содержание в системе? Самый неприятный момент — в этом случае активизируется коррозия, металлические компоненты системы быстро ржавеют и выходят из строя. Вторая проблема: повышенный уровень шумов. И третья — образуются воздушные пробки. Потому в каждой системе в самой высокой точке устанавливают автоматические воздухоотводчики.

Это радиаторный автоматический воздухоотводчик. Он лишь немного больше крана «Маевского», стоит порядка 2$, зато отводит газы сам

Чаще всего газы скапливаются в верхушках радиаторов. Тогда в нем ухудшается циркуляция теплоносителя. А это приводит к тому, что греется батарея только частично (какая часть остается холодной зависит от типа подключения). Потому в каждом отопительном приборе (радиаторе, регистре или полотенцесушителе) устанавливают ручные воздухоотводчики. В нашей стране чаще всего ставят кран «Маевского».

Почему на радиаторы ставят ручные модели? Они занимают меньше места и стоят дешевле. Но есть современные специальные модификации автоматических устройств, которые по размерам только чуть больше. Стоят они дороже (устройство сложнее), но воздух отводится сам.

Где устанавливают радиаторные воздухоотводчики? В свободном от труб верхнем коллекторе радиатора.

На какие радиаторы необходимо устанавливать газоотводчики

Обязательна установка на алюминиевых батареях. При контакте алюминия с теплоносителем вода разлагается на составляющие, одна из которых — водород. Потому в таких отопительных приборах отводить газы обязательно.

Желательна установка и на частично биметаллических радиаторах. В них площадь контакта алюминия с теплоносителем сильно уменьшена, но все равно присутствует. Потому и установка крана «Маевского» желательна.

Это прямой и угловой автоматический воздухоотводчик. Их тоже можно ставить на радиаторы, только «пимпочка» должна смотреть вверх

Полностью биметаллические радиаторы более безопасны в этом плане: вся сердцевина у них из стали. Но многие производители в рекомендациях по установке требуют наличия подобного устройства.

Неэффективны эти устройства на чугунных радиаторах старых форм. В них удаление воздуха возможно только вместе с достаточно большим количеством теплоносителя. А эти приборы (и ручные, и автоматические) к этому не приспособлены. В этом случае для стравливания воздуха ставят стандартные или шаровые краны.

С трубчатыми радиаторами и регистрами дело обстоит примерно также, как и для чугунных: эффективно работают только краны. Потому ставить на них воздухоотводчики смысла нет.

Это — игольчатый воздухоотводящий клапан, или кран «Маевского»

На стальные панельные радиаторы установка кранов «Маевского» обязательна. Дело в том, что проходы для циркуляции теплоносителя имеют небольшой диаметр. И если образуется воздушная пробка, движение теплоносителя заблокируется. Он полностью или частично перестанет греться. Удалить пробку можно лишь слив большую часть теплоносителя и заполнив ее снова. Потому чаще всего панельные радиаторы прямо с завода идут с воздухоспускными клапанами.

Виды и технические характеристики

По способу отведения эти устройства бывают двух типов:

Изготавливают их с разными диаметрами. Самые распространенные это 1/2” и 3/4” (полдюйма и три четверти дюйма). В природе существуют еще 1/8”, 1/4” и 3/8”, но в наших системах они не используются. Чаще всего используется модификации и полудюймовым диаметром 1/2”, в другой системе единиц он называется еще ДУ 15. В этом случае число 15 — это обозначение подсоединительного размера в миллиметрах.

Ручное и автоматическое устройство для отвода газов из отопительной системы

Кроме диаметров важны еще такие параметры:

• Рабочее давление. В большинстве моделей он 10 атм, есть устройства, рассчитанные на работу при 16 атм.
• Тип рабочей среды. Есть воздушные клапаны, есть работающие с жидкостями. В системах отопления используются работающие жидкостям или универсальные (и воздух и жидкость).
• Температура рабочей среды. Чаще встречаются с рабочей температурой 100 o C — 110 o C. Бывают, работающие до 150 o C.
• Тип резьбы: наружная или внутренняя.

Эти технические характеристики воздухоотоводчиков нужно подбирать под существующий тип системы. Для индивидуальных систем отопления подойдут любые, а вот подбирая устройства для радиаторов, запитанных от централизованных систем, нужно знать и давление, и температуру именно для вашего дома (узнайте в ЖЭУ, ДЭЗ, ЖЭК и т.п.).

Принцип работы автоматического воздухоотводчика

Конструкции этих устройств могут меняться, но принцип действия остается один. Устройство, представляет собой полый цилиндр, который состоит из двух частей — верхней и нижней. Между собой они соединяются при помощи резьбы, герметичность обеспечивается резиновым (силиконовым) уплотнительным кольцом. В верхней части есть небольшой полый выступ цилиндрической формы. Через этот выступ и выходит из системы воздух. На нем имеется резьба, на которую накручивается пластиковая (полипропиленовая) крышка. Этой крышкой можно при желании прекратить стравливание воздуха (закрутить ее).

Одно из устройств — просто и эффективно

Работа автоматического воздушного клапана основана на плавучести размещенного внутри поплавка. Поплавок соединен со стержнем, который воздействует на подпружиненный золотник, перекрывающий выпускное отверстие. Если воздуха в системе нет, корпус воздухоотводчика заполнен теплоносителем, поплавок поднялся вверх. В таком положении стержень подпирает золотник, и воздух не выходит (и не заходит). При появлении в системе воздуха, теплоноситель понемногу вытесняется, поплавок опускается вниз. Стержень не так сильно давит на золотник, и пружина открывает выпускное отверстие. Скопившийся газ выходит, в корпус снова набирается теплоноситель, клапан закрывается.

Одна из моделей с более сложным подпружиненным механизмом выпуска воздуха

В устройствах разных фирм механизм воздействия на золотник бывает разным, но принцип при этом неизменен: поплавок внизу, клапан закрыт, поднялся — открыт. Принцип действия одной из модификаций продемонстрирован в видео.

Виды автоматических воздухоотводчиков и их установка

Эти клапаны могут быть прямыми или угловыми, есть специальные модели для радиаторов. На батареи чаще устанавливаются специализированные или угловые модификации. Они вкручиваются в коллектор радиатора (если позволяет диаметр) или устанавливаются через переходник.

Вне зависимости от вида устанавливать устройство нужно так, чтобы выпускное отверстие (колпачок) было направлено вверх. Есть два способа монтажа:

• вкрутить напрямую в резьбу соответствующего размера;
• сначала поставить отсечной клапан, а потом в него закрутить воздухоотодчик.

Отсечной клапан — маленькое устройство. Но он дает возможность снимать воздухоотводчик на работающей системе

Отсечной клапан имеет внутри подпружиненную прокладку, которая в отпущенном состоянии перекрывает теплоноситель. При установке воздухоотводчика клапан отдавливается вниз, открывая доступ к системе. Это нехитрое устройство очень желательно ставить в системах централизованного отопления. Оно позволяет без останова и слива системы снимать воздухоотводчики. А снимать их придется для чистки. В общих системах теплоноситель имеет много примесей, которые оседают и забивают золотник и подпирающий его механизм. Если грязи набирается много, через выпускное отверстие начинает проходить теплоноситель. Это означает, что пришла пора разбирать его и чистить. Вот тут и выручает отсечной клапан. С ним вы просто выкручиваете устройство для отвода воздуха, пружина освобождается и запирает отверстие прокладкой.

При установке автоматического воздухоотводчика есть несколько правил:

• Использовать обычный гаечный ключ. Разводной ключ использовать нельзя: сложно контролировать прилагаемое усилие.
• Держаться за шестигранник, расположенный под цилиндром. За корпус держаться нельзя: можно сломать.

Еще один тип автоматического клапана для отвода воздуха

Немного о ценах. Она имеет значительный разброс и зависит от производителя, диаметра подключения (полудюймовые примерно на 10-15% дороже), а также от использованного материала. Самые дешевые модели стоят около 5$, самые дорогие — 15$. Но в разных магазинах цены на одни и те же модели могут сильно отличаться. К примеру, автоматический воздухоотводчик Danfoss ДУ 15 можете купить и за 7,63$, и за 11,5$. Но, конечно нужно внимательно смотреть, чтобы не купить подделку. Особенно опасно это с известными фирмами: Danfoss (Данфос), Wind (Винд) или Valtec (Валтэк).

Приведем также цены на запорные клапана. Разброс тоже есть, но не столь существенный: от 1,1$ до 1.8$.

Ручной способ удалить воздух в батареях

И все же чаще на радиаторы ставят ручные модели. И самый распространенный из них — кран «Маевского». Это небольшое, простое и эффективное устройство. Называют его еще игольчатый воздухоотводящий клапан.

Представляет собой металлическую шайбу с нанесенной по окружности резьбой. В шайбе проделано сквозное конусообразное отверстие с резьбой. Диаметр отверстия очень небольшой. С одной стороны 1-1,5 мм (в сторону радиатора) и около 5 мм с другой.

Схема крана «Маевского»

В отверстие вкручивается запорный цилиндр, на котором также нанесена резьба. В закрытом состоянии он перекрывает поток теплоносителя полностью. Выкручивания цилиндр, конус поднимают, отверстие открывается. Если в радиаторе скопились газы, они выходят. Если газов нет, выходит теплоноситель. Но его не может быть много: в дырку диаметром 1 мм много не вытечет.

В некоторых моделях к корпусу прикреплен пластиковый диск со спускным отверстием (диаметр тоже около 1 мм). Этот диск свободно оборачивается вокруг горизонтальной оси, что позволяет установить спускное отверстие в удобное положение.

Как пользоваться краном «Маевского»

Если у вас собрался воздух в радиаторе отопления, нужно взять специальный ключ (небольшой кусочек пластика, который идет в каждом комплекте) или обычную отвертку. Вставить ее в прорезь на диске воздухоотводчика, и повернуть ее на один/два оборота против часовой стрелки. При этом послышится шипение — это через небольшое отверстие рядом с диском начинает выходить воздух. Постепенно вместе с воздухом начинает выходить вода (струйка очень тоненькая, не пугайтесь). Когда струйка станет сплошной, закрываете кран, повернув ключ (отвертку) в обратном направлении.

Эта процедура нужна обычно при пуске системы, и время-от времени на протяжении года. После окончания отопительного сезона проверять наличие газов нужно тоже — теплоноситель сливать запрещено, так как «на сухую» очень быстро корродирует внутренняя поверхность радиатора. А так как теплоноситель остается в радиаторе, то и реакции продолжают происходить. Что можно сделать, чтобы не забыть стравливать воздух, это после отключения батарей немного провернуть кран. Тогда останется маленькое отверстие, через которое без давления вода (теплоноситель) течь не будет, а газы понемногу будут стравливаться.

Другой вариант ручного воздухоотводчика

Этот клапан производят те же фирмы, что и автоматические. Тут тоже присутствует конус, но конструкция устройства несколько иная. Кроме того имеется ручка. Ей, конечно, удобнее пользоваться, чем ключом. Принцип действия аналогичен: поворачиваете в одну сторону, конус отходит от отверстия, воздух выходит. Провернули в противоположном направлении, закрыли отверстие.

Это еще один ручной воздухоотводчик. Тут тоде присутствует запорный конус, но немного другой формы

Немного о ценах. Цена крана «Маевского» 1,2-1,5 $, ручные клапана другого типа — от 2$. Сколько стоить может самый дорогой, сказать сложно, но есть модели «под старину», которые предлагают купить за 20$.

Как установить ручные модели

Кран «Маевского» вкручивается в переходник. Обычно проблем с подбором диаметров не возникает, так как это устройство идет в монтажном комплекте для радиаторов. Только при сборке нужно помнить, что если ставить будете на радиатор слева, нужно сначала в переходник вкрутить воздухоотводчик, подтянуть резьбу (обычным ключом, не прилагая чрезмерных усилий). После этого можно сборку вкручивать в коллектор. Вся установка.

Другой вариант ручного устройства устанавливается не сложнее. Процесс такой же, как при монтаже автоматического. В этом случае также желательна установка в паре с отсечным клапаном (кран «Маевского» без останова системы не снять). Если монтируете с клапаном, в переходник из монтажного набора вкручиваете именно клапан. Затем эту сборку устанавливаете на радиатор. А потом можно в установленный клапан вкрутить воздухоотводчик.

Иногда для обеспечения герметичности на резьбу накручивают подмотку. Только много ее мотать не нужно, и краску использовать нельзя. Лучше взять немного герметика (можно только герметик).

Как устанавливается кран «Маевского» продемонстрировано в видео.

В правильно спроектированных системах для отвода воздуха из радиаторов вполне достаточно установить ручные водухоотводчики. Если же газы скапливаются регулярно, проще установить автоматические устройства, и не проверять постоянно греют ли батареи, или пора стравливать скопившиеся газы.

Источники: http://cotlix.com/kak-rabotaet-avtomaticheskij-vozduxootvodchik, http://kotel.guru/sistemy-otopleniya/avtomaticheskiy-vozduhootvodchik-princip-raboty-i-podbora.html, http://teplowood.ru/vozduxootvodchiki-dlya-radiatorov.html

Воздухоотводчики для систем отопления, удаление воздуха, автоматические и ручные клапаны

Каждый городской житель не понаслышке знает о главном враге системы отопления. Всякий раз с началом отопительного сезона только и слышатся разговоры о том, что надо спускать воздух. Хорошо, когда об этом озаботились ещё на этапе монтажа, и были заранее установлены воздухоотводчики для систем отопления.

Воздухоотводчик на радиаторе отопления

Откуда воздух в системе?

Источников попадания воздуха в систему может быть множество – при первичном заполнении водой, из-за подсоса через некачественные уплотнения, из-за подпитки водой и т.д. Один из основных его поставщиков – сама вода. В ней содержится много растворенного кислорода, а при нагреве, снижении скорости движения и уменьшении давления его растворимость падает, и он выделяется в атмосферу, из-за чего обязательно надо проводить удаление воздуха из системы отопления.

Выделяющийся воздух поднимается вверх и скапливается в местах, где затруднено его прохождение, образуя воздушные пробки и препятствуя нормальной циркуляции воды.

Вот для уничтожения таких пробок и производится установка воздухоотводчиков, для системы отопления они обычно ставятся в определенных местах, как показано на рисунке.

Установка воздухоотводчиков в системе отопления

О типах воздухоотводчиков

Из приведенного рисунка видно, что существуют, как минимум, два типа воздухотводчиков:

• автоматический;
• ручной,  или как его ещё называют, кран Маевского.

Автоматические воздухоотводчики в системе отопления ставятся в местах наиболее вероятного скопления воздуха, причем желательно на максимальной высоте, а вот кран Маевского устанавливается непосредственно на радиаторах.

Конструктивные особенности, отраженные в названии, определяют и принципы работы.

Тогда как работающий автоматический воздушный клапан для отопления совершенно незаметен и не требует никакого вмешательства, кран Маевского позволяет именно в ручном режиме удалить воздух из системы отопления.

Где и как ставят воздухоотводчики

Если система относится к открытой, то удаление воздуха из нее происходит через расширительный бачок. Для систем с принудительной циркуляцией обеспечить сброс воздуха из системы отопления позволяют следующие меры:

• прокладывают трубы с горячим теплоносителем с подъемом от главного стояка к удаленным, при этом направление движения выделившегося воздуха и воды должны совпадать;
• в высшей точке ставят воздухосборники, для систем отопления характерным является, что при снижении скорости и изменении направления движения воды происходит выделение растворенного в ней воздуха;
• устанавливают спускник воздуха системы отопления в местах наиболее вероятного скопления газов (стояков, сепараторов, гребенок и т. д.) и на каждом отопительном приборе, особенно на алюминиевых радиаторах, поскольку алюминий выступает катализатором разложения воды.

Об устройстве воздухоотводчика

Устройство автоматического и ручного воздухоотводчиков совпадают в главном – и в том и в другом существует канал, клапан, через который осуществляется выпуск воздуха из системы отопления, по тем или иным причинам попавший внутрь.

Автоматический воздухоотводчик

Его устройство показано на приведенном рисунке. Когда в системе нет воздуха, поплавок находится в верхнем положении и игольчатый клапан закрыт (правый рисунок). Когда появляется воздух, поплавок отпускается и через коромысло открывает клапан, что вызывает спуск воздуха из системы отопления.



Устройство автоматического воздухооводчика

После того, как он выйдет из системы, поплавок поднимается, вследствие чего игла закрывает клапан, и система работает в штатном режиме.

Ручной воздухоотводчик (кран Маевского)

Он устроен гораздо проще, но в его конструкции используется тот же принцип – игольчатый клапан перекрывает канал для выпуска воздуха. Все это показано на рисунке ниже



Строение крана Маевского

Когда вращается регулятор,  клапан спуска воздуха системы отопления открывается или закрывается, избавляя систему от скоплений воздуха или газов. Чаще всего подобные устройства ставятся на радиаторах.

Конструктивное исполнение

Воздухоотводчики могут иметь разное исполнение, в первую очередь по форме – прямые, угловые, горизонтальные, вертикальные и т.д. По принципу действия они также могут различаться – шаровые или  игольчатые.

В общем случае, вместо воздухоотводчика может быть использован и обычный кран, который позволяет вместе с воздухом слить застоявшуюся воду.

Но это уже, скажем так, отголоски прошедшего времени, когда не было таких надежных устройств. А сейчас нормой должно быть повсеместное использование воздухоотводчиков, причем вместе с предохранительными устройствами.

Воздухоотводчики необходимо признать таким же неотъемлемым элементом системы отопления, как радиатор или котел. Они позволяют поддерживать ее постоянно в рабочем состоянии, а также своевременно и без дополнительных затрат восстановить  работоспособность в случае образования воздушных пробок.

Воздухоотводчик автоматический никелированный тип 362, ITAP

Воздухоотводчик автоматический никелированный ITAP 362

Предназначен способствовать отведению воздуха из гидросистем в автоматическом режиме. Используется в системах кондиционирования, водоснабжения, отопления и других. Воздухоотводчик имеет автоматический режим работы: открытие запорного клапана происходит при накоплении воздуха в корпусе. Корпус заполняется водой, а поплавок при поднятии перекрывает запорный клапан.

Монтаж воздухоотводчика проводится в наивысших точках системы для наибольшей эффективности.



 Приобрести оборудование ITAP в интернет-магазине G-SCM. ru с доставкой по РФ

• Размещение заказа: [email protected] | личный кабинет | online-консультант | купить в 1 клик
• Техническая поддержка

• Система скидок
• Доставка автотранспортом интернет-магазина G-SCM.ru; доставка транспортными компаниями


      Нажмите на логотип для расчета ориентировочной стоимости

Производитель:

ITAP

Страна:

Италия

Категория:

Автоматический

Рабочее давление:

PN10

Материал корпуса:

Латунь

Материал запорного устройства:

Силикон

MAX рабочая температура:

+110°C

Назначение использования:

Системы отопления, водоснабжения, кондиционирования

Присоединение:

Резьбовое

Технический паспорт (itap-pasp-vozd_362. pdf, 216 Kb) [Скачать]

Техническое описание (itap_362_362r_363_364_364r.pdf, 485 Kb) [Скачать]

Автоматические вентиляционные отверстия | Простые советы по обслуживанию HVAC 101

Автоматический воздухоотводчик находится в системе трубопроводов водяных контуров. Если воздух попадает в систему водяного контура, он в конечном итоге попадает к автоматическому вентиляционному отверстию, где он выпускается. Автоматические вентиляционные отверстия расположены по всей системе. Автоматические вентиляционные отверстия также можно найти в любой системе гидравлического контура. Гидравлический контур — это водяной контур.

Эти водяные контуры могут быть как для горячей, так и для холодной воды.Любой гидравлический контур нуждается в системе управления воздухом или автоматической системе выпуска воздуха, чтобы воздух не попадал в систему, в противном случае воздух будет подниматься в системе, и воздух будет блокировать или препятствовать потоку воды по контуру. В воде естественно есть воздух. Вентиляционные отверстия помогают водяному контуру:

Автоматические вентиляционные отверстия

• Автоматические вентиляционные отверстия предотвращают попадание воздуха в контур (горячая или охлажденная вода), автоматически удаляя воздух через вентиляционное отверстие поплавкового типа.
• Предотвращает гидравлическую воздушную пробку.

Автоматические вентиляционные отверстия | HVAC Hydronics

Крошечные микроскопические пузырьки в воде со временем выходят из воды, когда она нагревается и охлаждается. Кроме того, воздух движется по гидравлическому контуру. Воздух попадает в стояки и верхние точки петли. Этот воздух необходимо выпустить из системы, иначе он остановит поток воды через гидравлический блок воздуха. Когда воздух попадает в вентиляционное отверстие, он скапливается в его верхней части.Воздух вызывает снижение уровня воды внутри вентиляционного отверстия и опускание поплавка внутри вентиляционного отверстия. Когда поплавок падает, воздух выходит из системы через верхнюю часть вентиляционного отверстия.

По мере выхода воздуха поплавок снова поднимается и закрывает верхнюю часть автоматического воздуховыпускного устройства, предотвращая утечку воды. Со временем коррозия и минералы загрязняют уплотнение в верхней части поплавка в автоматическом вентиляционном отверстии. Изображенный воздухоотводчик имеет загрязненное уплотнение и позволяет выходить как воде, так и воздуху.Кроме того, воздуховыпускные устройства не обслуживаются, и их необходимо заменить, когда из них начнет течь вода. В некоторых системах есть ручные воздуховыпускные устройства, которые необходимо время от времени выпускать вручную, чтобы выпустить воздух, который может скапливаться.

Совет по техническому обслуживанию автоматических вентиляционных отверстий:

• Со временем внутри автоматического воздуховыпускного устройства скапливается мусор, и его трудно удалить. Таким образом, автоматическая вентиляция начнет протекать через вентиляционную трубу. Это означает, что в резиновом уплотнении внутри вентиляционного отверстия либо мусор.Он также может быть забит кальцинированными минералами из воды. У моего друга, который работает менеджером по обслуживанию большого кампуса, есть запасные автоматические вентиляционные отверстия. Когда один начинает протекать, он заменяет один запасным. Затем протекающий автоматический воздухоотводчик опускается в ведро с раствором. Он говорит, что решение совершенно секретно, но я знаю лучше. Это белый уксус и пищевая сода. Он оставит протекающий автоматический воздухоотводчик впитаться в раствор на несколько дней. Затем он вытаскивает ее и проверяет на собственном макете трубы для этой цели.В 90% случаев это работает как шарм, и он кладет автоматический воздухоотводчик в запасной автоматический воздухоотводчик, чтобы дождаться следующей утечки воздуха из вентиляционного отверстия. Он сказал, что эта маленькая уловка сэкономила ему несколько сотен долларов в год при замене вентиляционных отверстий.
• Большинство автоматических вентиляционных отверстий закрыты и не могут быть открыты для замены уплотнений или ремонта. Кроме того, если вы удалите его и продуете воздух через вентиляционное отверстие, он удалит мусор. Это если проблема заключается в мусоре в вентиляционном отверстии.

Воспользуйтесь нашим удобным калькулятором, чтобы узнать, сколько БТЕ производят ваши газовые приборы:

Заключение

Наконец, вентиляционные отверстия не требуют значительного обслуживания. Их по-прежнему необходимо периодически проверять на работоспособность. Кроме того, если у вас есть проблемы с воздухом, их необходимо проверить, чтобы убедиться, что они правильно работают. Кроме того, их использование в сочетании с другими устройствами для удаления воздуха может спасти вас от холодных ночей и разочарований.

Автоматические вентиляционные отверстия

Ресурс: Книга о домашнем комфорте: полное руководство по созданию комфортного, здорового, долговечного и эффективного дома

Связанные

Maid-O \ ‘- Туман — Автоматические воздушные клапаны — Пароотводчики Jacobus — Поплавковые регулирующие клапаны — Седельные клапаны

Устраните проблемы и избегайте проблем, установив эти поплавковые автоматические вентиляционные отверстия. Они удаляют воздух из сети, солнечных панелей, трубопроводов, бойлеров, тепловентиляторов, чиллеров, конвекторов, излучающих панелей, змеевиков, плинтуса и автономного излучения.

Пожалуйста, выберите Auto-Vent®: 7-я серия • 66, 67, 68 и аксессуары • 27 и 37 • 72 • 95

Auto-Vents® серии № 7

Auto-Vents® серии № 7 надежны, автоматические воздухоотводящие клапаны для скрытых радиаторов, трубопроводов, резервуаров и других устройств, в которых вода или жидкости используются для отопления и охлаждения. Они оказались решением проблем, с которыми сталкивались инженеры и подрядчики, в которых воздушные карманы или ловушки препятствуют свободной циркуляции жидкостей и снижают эффективность системы или устройства.Воздухоотделители Auto-Vents® серии № 7 изготовлены из латуни и оснащены самозакрывающимся поплавковым клапаном. Клапан оснащен металлической пружиной Monel® и седлом клапана Neoprene®, которое не подвержено воздействию высоких температур, масла и антифриза. Воздушная камера не требуется. Вентиляционное отверстие регулярно оснащается запатентованной крышкой, которую можно использовать в качестве проверки в случае утечки, вызванной песком или отложениями.

Auto-Vents® № 66, 67, 68 и аксессуары

Auto-Vents № 66, 67, 68 — это вентиляционные отверстия с поплавковым приводом для использования на конвекторных радиаторах, плинтусах и панелях излучения.Они предназначены для использования в ограниченном пространстве и могут быть установлены в проблемных местах, которые ранее не использовались или вентилировались неправильно. Воздушная камера не требуется. Auto-Vents® № 66, 67, 68 разработаны для систем с давлением до 50 фунтов.

Прерыватель № 9AS — это устройство с автоматическим отключением, которое экономит часы при замене вентиляционных отверстий Maid-O’-Mist® с соединениями с наружной резьбой 1/8 дюйма. Этот аксессуар представляет собой подпружиненный запорный элемент, который автоматически останавливает поток воды, когда вентиляционное отверстие снимается, и снова открывается, когда устанавливается новое вентиляционное отверстие Maid-O’-Mist®.С установленным перемычкой больше нет необходимости сливать воду из системы, чтобы отключить вентиляционные отверстия.

В ситуациях, когда по закону требуются безопасные отходы или в районах, особенно подверженных воздействию воды, соединитель № 7A используется для подсоединения 1/4-дюймовой медной или пластиковой трубки к вентиляционному отверстию вентиляционных отверстий Maid-O’-Mist®. Таким образом, любые брызги, вызванные запуском системы или утечки из-за накипи в системе, можно безопасно направить в канализацию.

№ 27 и 37 Auto-Vents®

№27 и 37 Auto-Vents® — это надежные поплавковые клапаны. Их конструкция и внутренние рабочие части такие же, как у Auto-Vents® серии № 7, за исключением меньшего размера. Изготовлен из цветных металлов.
№ 72 Auto-Vent®

• Вертикальный или горизонтальный монтаж
• 1/8 дюйма внутреннее соединение с внутренней резьбой
• До 75 фунтов. давление
• 1 1/4 «x 1/2»

Ручная кнопка № 95 Vent®

• Вертикальный или горизонтальный монтаж
• 1/8 «I.П. мужское соединение
• До 50 фунтов. давление
• 1 5/8 «x 9/16»

№ 72 Auto-Vents®

№ 72 Auto-Vents® — это быстродействующий вентиль расширительного типа. Все расширения и сжатия единого непористого композиционного диска ограничиваются четырьмя вентиляционными отверстиями. Ручное удаление воздуха и плотное перекрытие контролируются специальной крышкой с регулировкой паза под отвертку. Эти клапаны используются для вертикального или горизонтального монтажа на конвекторах, плинтусах и отдельно стоящих радиаторах.

Ручное удаление воздуха с помощью кнопки № 95

Ручное удаление воздуха с помощью кнопки № 95 обеспечивает самый простой способ вентиляции радиатора вручную. Вам не понадобится ключ, монета или отвертка. Все, что вам нужно сделать, это нажать на изолирующую крышку ручного вентиляционного отверстия № 95 Pushbutton Manual Vent®, чтобы выпустить захваченный воздух. Отпустите, и вентиляционное отверстие автоматически закроется. Отлично подходит для ограниченных пространств, где для вентиляции требуется ключ или монета, что непрактично.

Применения для № 72 Auto-Vent® и № 95 с ручным управлением Vent®
No.72 или №95 на конвекторных радиаторах	№ 72 или № 95, устанавливаемые на отдельно стоящие радиаторы	№ 72 или № 95, установленный на радиаторах основной платы
№ 72 или № 95, установленный на радиаторах основной платы

Caleffi 502710A Автоматический воздухоотводчик, 1/8 дюйма, MNPT, 150 фунтов на кв. Дюйм, 240 градусов F, латунь

/ {{vm.product.unitOfMeasureDescription || vm.product.unitOfMeasureDisplay}}

Выберите параметры для получения полного описания продукта и информации о покупке.

{{section.sectionName}}:

{{option.description}}

{{section.sectionName}} Выберите {{section.sectionName}}

.

{{styleTrait.nameDisplay}} {{styleTrait.unselectedValue? «»: «Выбрать»}} {{styleTrait.unselectedValue? styleTrait.unselectedValue: styleTrait.nameDisplay}}

{{спецификация.nameDisplay}}

Характеристики

{{attributeValue.valueDisplay}} {{$ last? »: ‘,’}}

{{спецификация.nameDisplay}}

доля

Электронное письмо было успешно отправлено. Электронное письмо не было отправлено, проверьте данные формы.

×

Автоматический воздухоотводчик | Детали системы теплого пола

Полы с подогревом

Система подогрева полов Speedfit была разработана для быстрой и простой установки с компонентами, разработанными и изготовленными в соответствии с ISO9001 и DIN4726.

В системе Speedfit горячая вода перекачивается из бойлера в насосный агрегат, где она смешивается примерно до 50 ° C, а затем распределяется через коллектор в отопительные контуры, выполненные с использованием барьерной трубы Speedfit.

В бетонных полах труба укладывается на изоляцию, а затем покрывается стяжкой, на которую можно уложить почти любое напольное покрытие.

Для деревянных полов раскладные плиты укладываются между балками и настилом пола или на нижней стороне пола. Труба Speedfit вставляется в пазы на пластинах.

Площадь пола, как правило, доводится до температуры от 25 ° C до 28 ° C, обеспечивая равномерное распределение тепла при температуре, лишь немного превышающей комнатную.

Широкий спектр электрических компонентов означает, что система UFH может иметь столько или меньше контроля, сколько требуется.

Как работает теплый пол?

«Полы с подогревом» не новость, его принципы восходят к римским временам. В Европе это предпочтительная система, и в некоторых странах на нее приходится 70% новых отопительных систем.

Радиаторная система передает энергию в комнату в основном за счет конвекции. Эта конвекция приводит к тому, что пол остается самой прохладной частью комнаты и оставляет массу теплого воздуха на уровне потолка.

Он также собирает мелкую пыль с пола и распределяет ее по воздуху и по мебели.

Это может означать, что большая часть энергии, вложенной в комнату, тратится впустую, а не в том месте, где вы хотите.

Система UFH нагревается в основном за счет излучения. Это наиболее естественный и комфортный вид обогрева, как и солнце.

Лучистая энергия, излучаемая полом, частично отражается каждой поверхностью и частично поглощается.Когда он поглощается, эта поверхность становится вторичным излучателем.

Через некоторое время все поверхности становятся вторичными излучателями. Сама мебель излучает энергию, и комната становится равномерно и равномерно прогревается. Энергия проникает в каждый уголок комнаты — ни холодных пятен, ни горячих потолков, ни холодных ног.

По сравнению с другими формами отопления, общая эффективность системы нагрева UFH показана ниже.

Тепло концентрируется там, где оно больше всего необходимо для комфорта человека и энергоэффективности.

Особенности и преимущества теплого пола

Система теплого пола Speedfit предлагает потребителю множество преимуществ. К ним относятся:

Установка

Он прост в установке, требует минимальных усилий при установке и незначительного обслуживания.

Комфорт

В системе используется лучистое тепло, наиболее удобный вид обогрева, обеспечивающий равномерное распределение тепла по всей комнате.

Космос

Эта система ненавязчива и экономит пространство, что означает, что каждый квадратный метр площади пола и стены может быть полностью использован, что дает свободу при оформлении интерьера.

Шум

По сравнению с радиаторными системами, система UFH работает практически бесшумно.

Здоровье

Уменьшает количество пыли и уменьшает количество клещей домашней пыли. Уменьшение количества горячих поверхностей и острых краев снижает риск ожогов или травм.

Экономика

Системы напольного отопления

предназначены для работы при более низких температурах, чем радиаторные системы, что делает их особенно подходящими для конденсационных котлов, что приводит к снижению потребления энергии и меньшим потерям тепла из конструкции здания.

Контроль

Системой легко управлять, а небольшая разница температур между полом и воздухом означает, что система практически саморегулируется.

Окружающая среда

Напольное отопление подходит для использования с наиболее энергоэффективными и экологически чистыми системами отопления, включая конденсационные котлы, солнечные батареи и тепловые насосы.

Проектирование теплых полов

Принципы укладки сплошного пола

Система подогрева пола Speedfit предназначена для установки в твердый пол с стяжкой.

Поскольку стяжка находится в непосредственном контакте с трубами отопления, обеспечивается отличная теплопередача, равномерное распределение тепла и меньшие колебания температуры.

Типовая установка состоит из:

• Напольное покрытие (ковролин, керамическая плитка и т. Д.)
• Стяжка
• Трубка Speedfit, прикрепленная скобами к изоляции
• Изоляция кромок
• Высококачественная изоляция пола 50 мм
• Бетонный пол

Изоляция пола является неотъемлемой частью любой установки UFH в сплошном полу.

Speedfit рекомендует получить рекомендации экспертов, чтобы убедиться, что используемые продукты подходят для полов с подогревом и соответствуют действующим нормам.

Для получения помощи, пожалуйста, обратитесь к разделу этого сайта со ссылкой на техническую консультационную службу Speedfit.

Рекомендации по проектированию

Проектирование и расчеты системы UFH в твердом полу должны проводиться в соответствии с BS EN 1264, а детали, представленные на этом сайте, основаны на этом стандарте.

Существует ряд важных вопросов, связанных с системой теплого пола Speedfit, которые следует рассмотреть перед началом проекта:

• Источники тепла
• Расположение коллектора
• Тепловая мощность и температура пола
• Стяжки
• Отделка полов и покрытия
• Периметр
• Органы управления

Они описаны ниже.

Источники тепла

Из-за более низких температур потока, используемых в UFH, обычно 47–62 ° C, можно рассмотреть множество источников тепла, отличных от стандартного настенного котла.К ним относятся солнечная энергия, тепловые насосы или геотермальные системы, и компания Speedfit рекомендует обращаться за конкретными советами к соответствующим производителям. Дополнительные насосы могут повлиять на некоторые котлы — перед установкой проверьте совместимость у производителя котла.

Расположение коллектора

Установка и балансировка системы теплых полов проще, если коллектор расположен ближе к центру здания. Это будет означать, что шлейфы как можно более равны.

Тепловая мощность и температура пола

Из-за множества различных методов конструкции пола трудно обеспечить точную тепловую мощность.

Согласно действующим стандартам максимальная мощность для любой системы УВГ, уложенной в твердый пол, составляет приблизительно 11 Вт / м² / K, где K — разница между температурой поверхности пола и желаемой комнатной температурой. При этом учитываются медицинские ограничения человека и чувствительность жителей здания к теплу.

Практически, с системой подогрева пола Speedfit мощность около 100 Вт / м² может быть достигнута при температуре поверхности пола 29 ° C и температуре воздуха 20 ° C.В некоторых случаях можно допустить более высокую температуру поверхности пола, например, в ванных комнатах (33 ° C), редко используемых комнатах или периметральных зонах (35 ° C).

Стяжка

Стяжка является важной и неотъемлемой частью системы UFH и используется для передачи энергии от труб к отапливаемой зоне. Эта тепловая масса, как ее еще называют, будет реагировать на потребность в тепле в зависимости от ее глубины и состава.

Обычно толщина большинства традиционных песчано-цементных стяжек, наносимых вручную, составляет 65–75 мм.Однако при консультировании по конкретному проекту потребуется информация о типе и глубине стяжки, если она известна.

Доступны более современные стяжки с насосом, которые обладают преимуществами с точки зрения скорости нанесения и времени отверждения. Также возможно, что глубина стяжки может быть уменьшена, и это улучшит работу системы теплого пола.

Speedfit рекомендует получить рекомендации от поставщика стяжки, чтобы убедиться, что правильные продукты указаны и используются для вашей системы центрального отопления пола.

Для получения помощи, пожалуйста, обратитесь к разделу этого сайта со ссылкой на техническую консультационную службу Speedfit.

Отделка полов и покрытия

Система подогрева полов Speedfit подходит практически для любой отделки пола, включая керамическую плитку, ковролин, винил и ламинат.

Поскольку напольное покрытие, по сути, является частью системы отопления, тепловое сопротивление или изоляционная способность отделки пола будут влиять на мощность пола.Чем выше сопротивление, тем ниже эффект нагрева и тем больше время разогрева.

Наиболее подходящими покрытиями являются покрытия с низким термическим сопротивлением, обычно обозначаемым как R-значение или TOG.

Рекомендуемое максимальное значение R составляет 0,15 м²K / Вт (1,5 TOG), а в таблице ниже приведены некоторые типичные значения.

Покрытие типа	Ковровое покрытие	Винил	Паркет	Керамическая плитка	Камень
R Стоимость м² К / Вт	0.15	0,022	0,05	0,017	0,011
TOG Стоимость	1,5	0,2 ​​	0,5	0,17	0,11

Керамическая плитка для пола

Керамическая плитка

хорошо работает с UFH, поскольку она обеспечивает минимальное сопротивление теплопередаче.Чтобы избежать растрескивания плитки, следует использовать гибкий клей и краевые швы, чтобы принять расширение. Убедитесь, что клей подходит для использования с UFH.

Ковры

Ковролин и подложка имеют более высокий уровень сопротивления теплопередаче.

Избегайте использования войлока, пробок и толстой резиновой прокладки, поскольку их изоляционные свойства снижают тепловую мощность системы.

Если предполагается использовать клей для ковров, убедитесь, что он подходит для температур до 40 ° C.

Пластиковая / Виниловая плитка

Полы на пластиковой основе также хорошо работают с UFH, так как обычно имеют минимальное сопротивление теплопередаче. Важно, чтобы используемое покрытие и клей были пригодны для использования при температуре до 40 ° C. Это снижает риск размягчения и потери адгезии.

Деревянные полы / деревянные полы

Деревянные напольные покрытия хорошо сочетаются с UFH. Однако, поскольку это натуральный материал, важно следовать рекомендациям производителя пола относительно установки и первого запуска.

Деревянные полы обычно должны иметь влажность более 10%, и при укладке на ровный пол стяжка должна быть полностью затвердела перед укладкой покрытия. После отверждения систему следует проработать примерно 2 недели с материалами в зоне перед установкой. Это снижает влажность в помещении и позволяет материалу акклиматизироваться.

Мы рекомендуем получить конкретную информацию от предлагаемого поставщика или производителя покрытия, чтобы оценить пригодность покрытия для полов с подогревом.

Периметр

При определенных обстоятельствах можно достичь более высокой температуры пола и, следовательно, более высокой мощности, чем обычно допустимая.

Это может быть неиспользуемое жилое пространство или место, постоянно обставленное мебелью. Это достигается за счет уменьшения расстояния между трубами примерно до 100 мм по периметру комнаты (примерно до ширины 1 метр).

Например, расстояние между трубами по периметру может использоваться там, где на внешней стене комнаты много окон, что может привести к более высоким локальным потерям тепла.

Органы управления

Как и для всех систем отопления, для достижения комфортных условий, поддержания экономичной работы и соответствия строительным нормам и британским стандартам требуются соответствующие средства управления.

Системы теплого пола могут использоваться как единственная система отопления или быть связаны с другими приборами, такими как радиаторы.

Существует множество способов управления системой теплого пола, и можно использовать практически любой котел, включая комбинированный и конденсационный.Для конкретных котлов следует обращаться за советом к производителю по установке.

Хотя UFH имеет много преимуществ по сравнению с традиционными системами, они не так отзывчивы. Поскольку они наиболее эффективны при постоянной работе, рекомендуется использовать элементы управления, которые могут «снизить» температуру в помещении на 4–5 ° C в периоды низкой нагрузки, например в ночное время, вместо того, чтобы полностью отключать систему. .

Обычно комнатные термостаты используются для управления исполнительными клапанами на коллекторе Speedfit, которые, в свою очередь, регулируют поток воды в каждом контуре.

Элементы управления можно разделить на 3 основные категории:

1. Регуляторы температуры потока

Если не используется конденсационный котел с низкотемпературным регулированием, для большинства систем теплого пола температура воды из котла, обычно 82 ° C, снижается до требуемой температуры с помощью смесительного клапана.

Более совершенные контроллеры, называемые погодозависимыми компенсаторами, используют внешний датчик и программатор для регулировки расхода и температуры для компенсации внешних условий.

Важно иметь устройство для управления котлом и насосом, чтобы температура подачи не превышала безопасные пределы. Насосный блок Speedfit оснащен встроенным ограничительным термостатом.

2. Комфортное управление

Комнатные термостаты используются для управления температурой воздуха в помещении или зоне и подключаются к центру управления, чтобы можно было открывать или закрывать отдельные контуры труб и включать или выключать насос / котел по мере необходимости. Комнатами можно управлять индивидуально или зонами из 2-х и более комнат.

Существует большое количество комнатных термостатов, подходящих для систем теплого пола. К ним относятся электромеханические, цифровые и программируемые. Модели могут иметь проводное соединение или управляться по радиочастоте.

Все типы элементов управления подходят для подключения к Центру управления Speedfit.

Программируемые комнатные термостаты

обеспечивают полный контроль над системой UFH. Каждую зону или комнату можно настроить в соответствии с собственными требованиями, и можно учитывать индивидуальные модели занятости.Эти типы статистики также предлагают возможность использовать режим «возврата» для максимальной эффективности.

Поскольку большинство систем управления работают с питанием 240 В, для управления во влажных помещениях, таких как душ или ванная комната, мы рекомендуем использовать дистанционный датчик или ведомый датчик из другой комнаты.

3. Блок управления котлом и насосом

Строительные нормы Великобритании требуют наличия связи между системами управления и котлом, чтобы котел не работал, когда система не потребляет тепло.Контроллер Speedfit имеет возможность для этого подключения.

Чтобы обсудить варианты для отдельных проектов, обратитесь в службу технической поддержки Speedfit по телефону 01895 425333.

Руководство по проектированию

Проектирование системы теплого пола Speedfit представляет собой простой процесс, состоящий из 6 основных этапов:

• Расчет теплопотерь и потребности в тепле
• Проверить потребность в дополнительном тепле
• Определить температуру потока воды и расстояние между трубопроводами
• Определить расположение коллектора
• Рассчитать необходимое количество контуров
• План расположения труб

Расчет теплопотерь

Для определения количества тепла, необходимого для каждой комнаты или участка, необходимо выполнить расчет теплопотерь.

Если заказчик не знаком с расчетом, у Института инженеров по обслуживанию зданий (CIBSE) и Ассоциации подрядчиков по отоплению и вентиляции (HVCA) есть документы по этому вопросу.

В некоторых проектах может быть возможно, что инженер Speedfit будет помогать в этом процессе. Пожалуйста, свяжитесь со Службой технической поддержки по телефону 01895 425333 для получения дополнительной информации.

В системе теплых полов теплопотери через первый этаж обычно не учитываются, так как пол будет теплее, чем комнатная температура.

Практически, через пол будут некоторые теплопотери, поэтому при расчете нагрузки котла к общей сумме добавляется запас в 10%.

Фактическая тепловая мощность, необходимая для помещения, рассчитывается путем деления потребности в тепле, полученной из расчетов теплопотерь, на общую площадь пола.

В таких местах, как кухня или стационарная арматура, трубопроводы обычно не требуются и должны быть исключены из расчета.

Это генерирует показатель потребности в тепле в ваттах на м², который затем можно использовать в таблицах производительности системы Speedfit при выборе расстояния между трубами и температуры подачи.

Пример:

По чертежам, тепловые потери для комнаты были рассчитаны на уровне 1200 Вт, а площадь пола измерена на уровне 20 м². Следовательно, требуемая производительность системы УВГ составляет:

Потери тепла (Вт) / площадь пола (м²) = требуемая мощность (Вт / м²)

1200 Вт / 20 м² = 60 Вт / м²

Следует отметить, что если расчетная тепловая потеря превышает 100 Вт / м², может потребоваться дополнительное отопление для достижения уровня комфорта.

Это может иметь место, например, в помещении с высоким уровнем остекления, таком как зимний сад.

Температура потока воды и расстояние между трубками

Насосный агрегат JG, подключенный к коллектору, имеет встроенный пропорциональный смесительный клапан для регулирования температуры воды из первичного источника.

Обычно устанавливается в диапазоне 47–62 ° C в зависимости от требований системы, и температура подачи остается одинаковой для каждого контура.

Рассчитав выше требуемую теплопотери, выберите соответствующую таблицу мощности Speedfit в зависимости от используемого напольного покрытия.

Выберите температуру подачи и расстояние между трубами, исходя из желаемой температуры в помещении и максимальной температуры пола 26 ° — 29 ° C.

Пример: — Сверху минимальные требования к производительности 60 Вт / м² требуются от системы UFH.

Используя Таблицу 1 — Текстильные напольные покрытия, можно определить следующее.

При расходе 55 ° C, комнатной температуре 20 ° C и расстоянии между трубами 200 мм выходная мощность системы составляет 80 Вт / м² при температуре пола 27 ° C, что находится в допустимых пределах производительности.(Нормально, чтобы расстояние между центрами труб в жилых комнатах не превышало 200 мм, и температура пола не должна превышать 29 ° C.)

Если указаны покрытия, не упомянутые в таблицах, возможно, потребуется провести специальные расчеты. Детали сопротивления для конкретных напольных покрытий следует получить у производителя до установки системы UFH.

В некоторых проектах может быть возможно, что инженер Speedfit будет помогать в этом процессе.Пожалуйста, свяжитесь со Службой технической поддержки по телефону 01895 425333 для получения дополнительной информации.

Положение коллектора и длина контура

Уникальный манифольд Speedfit доступен в конфигурации с 4, 8 или 12 портами, а труба Speedfit UFH поставляется в бухтах длиной 120 и 150 метров, чтобы обеспечить подключение потока и возврата к коллектору.

Выбор конфигурации коллектора будет зависеть от количества требуемых контуров и температурных зон.Например, вы можете захотеть установить другую температуру на кухне и в гостиной.

Количество контуров в каждой зоне будет зависеть от размера зоны и центров труб, выбранных из таблиц выходных данных Speedfit.

Чтобы избежать чрезмерных падений давления в трубопроводе, максимальная длина петли ограничена 100 метрами, а необходимое количество труб можно рассчитать по таблице ниже:

Требования к трубам UFH Speedfit
Расстояние (мм)	Макс.площадь м / м²	Макс.контур м
100	8.5	100
200	5	100

Пример: Если помещение площадью 18 кв.м необходимо отапливать на расстоянии 200 мм от центра трубы, длина, если требуется, будет примерно 90 м. Однако, если расстояние до коллектора составляет 11 м, что требует дополнительных 22 м, тогда потребуется 2 петли (например, 90 м + 22 м = 112 м).

Определив количество петель и, следовательно, конфигурацию коллектора, можно спланировать расположение труб.Длина контура контура должна включать хвосты для подключения к коллектору.

Схема расположения труб

Компоновки трубопроводов UFH

основаны на двух основных соображениях, которые необходимо эффективно сбалансировать.

Труба должна быть проложена таким образом, чтобы обеспечить равномерное распределение тепла и относительно равномерную температуру поверхности по всей площади.

Трубы следует прокладывать непрерывно, соединения не должны выполняться в зоне разравнивания.

Компоновка должна учитывать повышенную теплоотдачу от более холодных внешних поверхностей.

Петли труб могут быть выложены в различных схемах в зависимости от характера конкретного проекта, с учетом внешних стен и окон, где будут возникать наибольшие теплопотери.

Оптимальная схема расположения труб обычно достигается за счет смешивания подающей и обратной труб, так что труба с самой высокой температурой подачи примыкает к трубе с самой низкой температурой обратной линии. Это обычно называют компоновкой с обратным возвратом или встречной спиралью.

Какая бы схема ни использовалась, трубы не должны пересекаться в полу и должны идти к соответствующему отверстию на коллекторе.Поэтому перед установкой рекомендуется подготовить схему расположения труб.

Некоторые шаблоны компоновки упоминаются по имени:

• Одиночный змеевик
• Двойной змеевик
• Тройной змеевик
• Противоточная спираль

На практике схемы расположения труб можно комбинировать или смешивать, чтобы удовлетворить потребности в тепле.

Примеры этих шаблонов можно увидеть ниже:

Змеиные узоры

Змеевидный узор позволяет самой горячей воде ограничивать внешний периметр (области с наибольшими потерями тепла).Температура воды выше всего у самых холодных стен и будет снижаться по мере того, как она течет по трубе к центру комнаты.

Противоток

Противоточные схемы отличаются от змеевиков тем, что подающая и обратная трубы расположены рядом друг с другом, создавая между ними среднюю температуру.

Зоны подключения

В областях, близких к коллектору, таких как холл, несколько труб могут находиться в непосредственной близости друг от друга, поскольку потоки и возврат в контуре встречаются.

Это будет способствовать увеличению потребности помещения в тепле. Обычно эти трубы либо изолируют, либо используют трубы для обогрева соответствующей области.

Поэтому продумайте и спроектируйте эти области после того, как станут известны все другие помещения, контуры и коллекторы.

Потеря давления и режим работы насоса

При соблюдении ограничений по длине и площади контура общая потеря давления в системе находится в пределах возможностей насоса, поставляемого с коллектором Speedfit.

Speedfit Технические характеристики

• Барьерная труба Speedfit B-PEX, изготовленная в соответствии с BS7291, с диффузионным слоем кислорода, отвечающим требованиям DIN 4725 по проницаемости для кислорода.
• Размеры трубы 15 мм x 120 м Барьерная труба Speedfit B-PEX.
• Труба рассчитана на давление 3 бар при 92 ° C.
• Регулируемый диапазон смесительного клапана 47 ° — 62 ° C.

Выходные таблицы

Следующие 4 таблицы предназначены для помощи в спецификации системы UFH и показывают различные наборы данных в зависимости от отделки пола в соответствии с определением BSEN 1264.

Данные приведены только для ознакомления и основаны на конкретных данных.

Если вам нужна дополнительная информация или необходимо обсудить конкретный проект, обратитесь в службу технической поддержки Speedfit по телефону 01895 425333.

Таблица 1 Текстильное напольное покрытие

Максимальная тепловая мощность, достижимая при настройках температуры потока (Вт Вт / м²)

Комната Температура (° C)	Труба Центры (мм)		Расход Температура 47 ° C	Пол Температура (° C)		Расход Температура 50 ° C	Пол Температура (° C)		Расход Температура 55 ° C	Пол Температура (° C)
18
	100		77	25		86	26		102	27
	200		64	24		72	24		85	26
20
	100		70	26		80	27		95	29
	200		59	25		67	26		80	27
22
	100		64	28		74	29		89	30
	200		54	27		61	28		74	29

Банкноты	При перепаде температур между подающей и обратной линиями на 8 ° C
	Стяжка толщиной 45 мм над концом трубы
	Типичное тепловое сопротивление = 0.15

Таблица 2 Плитка / твердая древесина

Максимальная тепловая мощность, достижимая при настройках температуры потока (Вт Вт / м²)

Комната Температура (° C)	Труба Центры (мм)		Расход Температура 47 ° C	Пол Температура (° C)		Расход Температура 50 ° C	Пол Температура (° C)		Расход Температура 55 ° C	Пол Температура (° C)
18
	100		92	26		104	27		123	29
	200		75	25		84	26		100	27
20
	100		85	28		86	28		115	30
	200		69	26		76	27		93	28
22
	100		77	29		89	30		108	32
	200		63	28		72	28		87	30

Банкноты	При перепаде температур между подающей и обратной линиями на 8 ° C
	Стяжка толщиной 45 мм над концом трубы
	Типичное тепловое сопротивление = 0.10

Стол 3 Деревянная планка / Толстый линолеум

Максимальная тепловая мощность, достижимая при настройках температуры потока (Вт Вт / м²)

Комната Температура (° C)	Труба Центры (мм)		Расход Температура 47 ° C	Пол Температура (° C)		Расход Температура 50 ° C	Пол Температура (° C)		Расход Температура 55 ° C	Пол Температура (° C)
18
	100		117	28		131	30		154	32
	200		91	28		102	27		121	29
20
	100		107	30		121	31		145	33
	200		84	28		95	29		113	30
22
	100		98	31		112	32		135	34
	200		78	29		88	30		106	32

Банкноты	При перепаде температур между подающей и обратной линиями на 8 ° C
	Стяжка толщиной 45 мм над концом трубы
	Типичное тепловое сопротивление = 0.05

Таблица 4 Бетон без покрытия

Максимальная тепловая мощность, достижимая при настройках температуры потока (Вт Вт / м²)

Комната Температура (° C)	Труба Центры (мм)		Расход Температура 47 ° C	Пол Температура (° C)		Расход Температура 50 ° C	Пол Температура (° C)		Расход Температура 55 ° C	Пол Температура (° C)
18
	100		159	32		178	34		211	37
	200		118	29		133	30		157	32
20
	100		146	33		165	35		198	38
	200		109	30		123	31		147	33
22
	100		133	34		152	36		184	39
	200		99	31		113	32		137	34

Банкноты	При перепаде температур между подающей и обратной линиями на 8 ° C
	Стяжка толщиной 45 мм над концом трубы
	Типичное тепловое сопротивление = 0.00

Температуры, указанные красным цветом, превышают максимально допустимые температуры пола. В нежилых районах или на участках по периметру могут быть разрешены температуры выше 29 ° C.

Система теплых полов

Рекомендации по установке

Перед установкой необходимо учесть несколько требований:

• Все монтажные работы должны соответствовать всем действующим строительным нормам, британским стандартам и требованиям местных властей.
• Все электромонтажные работы должны выполняться квалифицированным специалистом в соответствии с правилами IEE.
• В соответствии с применимыми практическими правилами должна быть установлена ​​влагонепроницаемая мембрана.
• Место для установки должно быть сухим и защищенным от атмосферных воздействий.
• Потребуется надбавка на вывоз мусора, воду, электроэнергию и освещение.
• Плита должна быть уложена горизонтально с соблюдением допусков Британских стандартов.

Коллектор Speedfit

Коллектор и насосный блок Speedfit поставляются предварительно собранными и индивидуально упакованными.Они поставляются вместе с инструкциями по установке, электромонтажу и вводу в эксплуатацию.

Балансировка

Чтобы поток воды в каждый контур был приблизительно равным, клапаны на коллекторе должны быть отрегулированы и сбалансированы в соответствии с инструкциями, прилагаемыми к блоку коллектора.

Крепежные детали

Убедитесь, что пол на стройплощадке чистый, без мусора и неровностей.

При необходимости покрыть весь пол полиэтиленом в качестве пароизоляции и уложить краевую изоляцию на все внешние и внутренние стены.

Изоляция может быть рулонной или жесткой.

Укладывайте изоляционные панели пола, начиная вплотную к стене и продолжая укладывать кирпичную кладку. Если на изоляции нанесены линии сетки, которые должны быть сверху, это облегчит прокладку контуров труб.

Плотно соедините панели встык и склейте все стыки. При необходимости аккуратно разрежьте изоляционные панели, чтобы они соответствовали колоннам, водостокам и т. Д.

Прикрепите коллектор Speedfit к стене в выбранном месте.Убедитесь, что коллектор установлен ровно и достаточно высоко, чтобы принять трубу.

Отрежьте небольшой отрезок трубы (мин. 500 мм) и наденьте на конец трубы. Это защитит трубу в месте входа в стяжку. Повторите это для возвратной трубы. Трубе также может потребоваться наложение рукавов через строительные швы в полу и там, где она проходит через дверные проемы и т. Д.

Убедитесь, что на трубе нет задиров. Отрежьте трубу под прямым углом с помощью труборезов Speedfit Pipe Cutter и удалите заусенцы и острые кромки.
Используйте трубную вставку Superseal. Шток вставки обеспечивает большую жесткость длины трубы в фитинге, уменьшая вероятность утечки при приложении боковой нагрузки.
Полностью вставьте трубу в корпус — мимо цанги и главного уплотнительного кольца до упора трубы. Уплотнительное кольцо на трубной вставке Superseal обеспечивает вторичное уплотнение в отверстии соединения. Проверьте соединение, потянув за трубу.

Соединения не должны выполняться в зоне разравнивания.

От коллектора начните укладку трубы в заранее разработанной конфигурации. Труба крепится к изоляции путем прикрепления трубы скобами к изоляции с помощью скобозабивного пистолета. Поместите пистолет на трубу и сильно надавите, чтобы скоба вошла в него. Прежде чем переходить к следующей скобе, дайте ручке отойти назад.

Скобы следует устанавливать с интервалом 400 мм и закреплять так, чтобы минимальный радиус изгиба не превышал 175 мм.

Крепежные детали

Важно отметить, что при установке трубы в дверных коробках, сквозных отверстиях в конструкции или в местах, где требуются компенсаторы в стяжке, труба всегда должна иметь втулку с участком кабелепровода для обеспечения возможности движения.

После того, как первая петля будет проложена, проложите трубу обратно к коллектору и подключите, как прежде, к соответствующему обратному соединению.

После установки всех контуров завершите установку блока управления и следуйте инструкциям по заполнению и испытанию под давлением.

Если требуется дополнительная безопасность, цанговый зажим можно установить на каждое трубное соединение коллектора.

Наполнение и испытание под давлением

Для заполнения системы можно выполнить следующую процедуру:

• Убедитесь, что все клапаны на коллекторе и насосном агрегате закрыты.
• Подсоедините шланг от сети к нижнему заливному отверстию. Присоедините шланг к верхнему заливному отверстию и поместите другой конец в ведро, наполовину заполненное водой.
• Откройте клапаны верхнего и нижнего порта заполнения.
• Включите электропитание и заполните контур за контуром системы, открыв клапаны отдельных контуров. Следите за тем, чтобы из шланга ведра больше не выходили пузырьки воздуха.
• Закройте клапан контура и повторите для всех остальных контуров, закрыв отверстия для заполнения, когда закончите.
• Теперь система может быть испытана под давлением водой перед укладкой стяжки, чтобы убедиться, что все стыки водонепроницаемы и не было повреждений трубы во время установки.Для этого вам понадобится оборудование для гидравлического испытания под давлением.

Давление в системе должно быть 2 бара в течение 10 минут, а затем 10 бар в течение 10 минут.

По истечении этого времени необходимо визуально проверить трубопроводы и фитинги на предмет утечки.

После завершения система должна оставаться под давлением на протяжении всего процесса стяжки и отверждения. BS EN 1264 Часть 4 рекомендует минимум 6 бар.

Стяжка

Стяжку следует укладывать как можно скорее после прокладки трубопроводов и завершения испытания давлением.

В течение всего процесса стяжки и отверждения система должна находиться под давлением.

Стяжку необходимо укладывать таким образом, чтобы она хорошо прилегала к трубам без воздушных карманов.

Если используется стандартная цементно-песчаная стяжка, толщина которой обычно составляет 65–75 мм, ее следует установить и дать высохнуть естественным путем в соответствии с стяжкой, инструкциями производителя и требованиями Британского стандарта.

Доступны специальные стяжки малой толщины, и следует связаться с производителем стяжки для получения информации об их использовании с UFH.

Время высыхания, указанное изготовителями, может отличаться. Однако ни при каких обстоятельствах нельзя использовать систему УФГ для ускорения этого процесса.

Первый запуск

В соответствии с BS EN 1264 процедура запуска после установки должна быть следующей:

• Стяжке необходимо дать высохнуть в соответствии с инструкциями производителя и британскими стандартами.
• Установите температуру комнатного термостата на требуемый уровень.
• Первоначальный нагрев должен начинаться с температуры проточной воды не выше 25 ° C.Это должно сохраняться не менее 3 дней. Это может быть достигнуто за счет использования смесительного клапана и термостата перегрева в сочетании. Полные инструкции поставляются с каждым насосным агрегатом.
• Через 3 дня термостат можно увеличивать на 5–10 ° C в день до тех пор, пока не будет достигнута температура 47 ° C, при которой смесительный клапан возьмет на себя управление и автоматически регулирует температуру воды в подающей линии при расчетной температуре.
• На этом этапе термостат перегрева должен быть установлен на 10–15 ° C выше расчетной температуры воды в подающей линии, и тогда он будет использоваться в качестве предохранительного устройства.Рабочая температура должна поддерживаться как минимум еще 4 дня.
• При использовании натуральных материалов, таких как деревянный пол, эту температуру следует поддерживать до тех пор, пока влажность стяжки не снизится до уровня, указанного поставщиком напольного покрытия.
• Система должна проработать минимум 2 недели перед укладкой любых покрытий.

Ни при каких обстоятельствах нельзя использовать теплый пол для ускорения времени высыхания стяжки сверх указанного графика.

Ввод в эксплуатацию

После начального периода запуска система должна быть введена в эксплуатацию со всеми уложенными напольными покрытиями, чтобы обеспечить правильную балансировку системы.

Убедитесь, что вся система центрального отопления, включая радиаторы, если они есть, работает до требуемой рабочей температуры.

Каждый контур затем можно медленно регулировать с помощью клапанов на коллекторе, чтобы обеспечить равномерный поток и нагрев.

Проверьте детали установки, поставляемые с коллектором.

Общие указания по электрическому оборудованию

Электрический блок управления Speedfit UFH, который включает контроллер коллектора (с или без периодов задержки возврата), комнатные термостаты и приводы, представляет собой постоянно действующую систему, работающую независимо и постоянно 24 часа (автономная система).

Он не будет управлять главным котлом и системным насосом, поэтому, если главный котел и системный насос не включены, тепло не будет поступать в систему UFH.

Для индивидуального управления нагретой водой в системе UFH, двухходовой зонный клапан, установленный на подающем трубопроводе системы UFH, должен быть подключен к резервному каналу на существующем программаторе часов.Если на часах нет устройства, то двухходовой зонный клапан необходимо подключить к дополнительным часам / программе. Оба эти требования соответствуют Части L Строительных норм.

Если в существующей системе уже есть трехходовой зонный клапан (среднее положение, план Y), то его необходимо заменить на 2 двухходовых зональных клапана (план S). При этом для существующей системы может потребоваться байпас трубопровода.

Если система UFH установлена ​​с собственным выделенным источником тепла, она все равно требует двухходового зонного клапана и таймера / программы, которая может быть частью котла или удаленной.Эти часы будут управлять зонным клапаном, который, в свою очередь, включит источник тепла (котел) и системный насос, если он установлен. Электрическая система UFH по-прежнему будет работать независимо и постоянно 24 часа.

За дополнительными советами обращайтесь к электрику, сертифицированному IEE.

Контрольный список для установки

1. Устройство перекрытий

Система подогрева полов Speedfit предназначена только для стяжных полов.

2. Потребность в тепле

Система производит максимум 100 Вт / м² при температуре воздуха 20 ° C и температуре пола 29 ° C.Система обычно подходит для новых приложений сборки. При тепловых потерях более 100 Вт / м² может потребоваться дополнительное отопление.

3. Положение коллектора

Насосный блок и коллектор Speedfit должны располагаться по центру, чтобы минимизировать отходы труб и максимально увеличить площадь пола с подогревом.

4. Требования к трубам

Нарисуйте схему расположения труб и рассчитайте общее необходимое количество труб. Включите хвосты труб. Запомните те участки, где трубы можно расположить ближе друг к другу.

5. Не соединяйте трубы в выглаженном полу.

6. Типоразмер котла

Потребность в тепле определяет типоразмер котла обычным образом. Важно убедиться, что котел имеет достаточную мощность для всей отапливаемой площади.

7. Размер подающей и обратной трубы

Размеры первичного и обратного потока должны быть нормальными. При подключении водопровода к существующей системе важно убедиться, что существующих трубопроводов подачи и возврата, а также насоса достаточно.

8. Отделка полов

Уточните у производителя, подходит ли выбранное напольное покрытие для полов с подогревом.

Техническая консультационная служба

Полный спектр технических консультационных услуг можно получить в компании JG Speedfit. Для получения дополнительной информации позвоните в службу технической поддержки по телефону 01895 425333 .

Вся продукция JG Speedfit доступна через сеть поставщиков, и могут быть предоставлены консультации как по проектированию, так и по установке системы.JG Speedfit также ведет список предпочтительных подрядчиков и установщиков.

Для получения конкретных рекомендаций по изоляционным материалам обращайтесь в Celotex Limited по телефону 01473 820888 или по электронной почте [email protected]

Для получения конкретных рекомендаций по стяжкам обращайтесь в Optiroc Limited по телефону 01928 515656 .

1/8 «, NPT, 125 фунтов на кв. Дюйм, автоматический, с отводом воздуха

/ {{vm.product.unitOfMeasureDescription || vm.product.unitOfMeasureDisplay}}

{{section.sectionName}}:

{{option.description}}

{{раздел.sectionName}} Выберите {{section.sectionName}}

.

{{styleTrait.nameDisplay}} {{styleTrait.unselectedValue? «»: «Выбрать»}} {{styleTrait.unselectedValue? styleTrait.unselectedValue: styleTrait.nameDisplay}}

• Атрибуты
• Документы
• {{Технические характеристики.nameDisplay}}
• Атрибуты
• Документы

Марка
	{{attributeValue.valueDisplay}} {{$ last? »: ‘,’}}

Марка
	{{attributeValue.valueDisplay}} {{$ last? »: ‘,’}}

доля

Электронное письмо было успешно отправлено. Электронное письмо не было отправлено, проверьте данные формы.

×

ПРОБКА С АВТОМАТИЧЕСКИМ ВОЗДУХОВОДОМ НА ПОПЛАВКЕ

Этот веб-сайт использует Google Analytics для сбора анонимной информации, такой как количество посетителей сайта и наиболее популярные страницы.

Сохранение включенного файла cookie помогает нам улучшать наш веб-сайт.

В категории необязательных файлов cookie мы находим файлы cookie, которые используются для различных целей:

Аналитические файлы cookie:
Аналитические файлы cookie используются нашими веб-порталами для создания профилей навигации и определения предпочтений пользователей. сайта с целью улучшения предложения продуктов и услуг.
Например, с помощью аналитического файла cookie мы можем контролировать, какие географические районы представляют наибольший интерес для пользователя, какой продукт наиболее приемлем и т. Д.

Рекламные куки:
Рекламные куки позволяют управлять рекламными площадями в соответствии с определенными критериями. Например, частота доступа, редактируемый контент и т. Д.
Рекламные файлы cookie позволяют посредством управления рекламой хранить поведенческую информацию посредством наблюдения за привычками, изучения доступа и формирования профиля предпочтений пользователя в чтобы предлагать рекламу в соответствии с интересами профиля пользователя.

Пожалуйста, сначала включите строго необходимые файлы cookie, чтобы мы могли сохранить ваши предпочтения!

Показать подробности

Имя	Провайдер	Цель	Срок действия
_ga	pareta.com	Если этот параметр включен, эти файлы cookie используются для сбора информации о том, как посетители используют наш сайт. Мы используем эту информацию, чтобы помочь нам улучшить сайт. Файлы cookie собирают информацию в анонимной форме, включая количество посетителей сайта, откуда они пришли и какие страницы они посетили.	2 года
_ga_ZL62ECBPV2	pareta.com	При включении эти файлы cookie используются для сбора информации о том, как посетители используют наш сайт. Мы используем эту информацию, чтобы помочь нам улучшить сайт. Файлы cookie собирают информацию в анонимной форме, включая количество посетителей сайта, откуда они пришли и какие страницы они посетили.	2 года

Используйте автоматические вентиляционные отверстия на радиаторах.

Повышение энергоэффективности систем отопления за счет использования автоматических вентиляционных отверстий.

Чтобы повысить эффективность и работу радиаторов и обогревателей, необходимо иметь в наличии вентиляционные клапаны. В основном они могут быть двух типов:
— Ручные вентиляционные клапаны: присутствуют на большинстве старых радиаторов, они требуют вмешательства человека для откручивания клапана.
— Автоматические воздуховыпускные клапаны: компонент полностью автоматизирован и не требует вмешательства внешнего оператора.
Настоящая проблема ручных — это неэффективность из-за задержек с открытием клапана.Фактически, эта операция выполняется только тогда, когда система становится шумной или не гарантирует правильный тепловой поток. Однако это представляет собой лишь кульминацию более или менее длительного периода неисправности и неоптимального выхода энергии.
С автоматическими клапанами выпуска воздуха эта проблема устраняется, потому что, как только устройство обнаруживает неисправность, оно работает в противоположном направлении, стремясь устранить ее почти мгновенно. Этот механизм обеспечивает оптимальную работу как с точки зрения шума, так и с точки зрения энергии.

Как работает автоматический воздушный клапан?

Основных компонентов для работы автоматического клапана выпуска воздуха по существу два:
— Поплавок: необходим для автоматического считывания уровня воды и, когда он опускается ниже заданного уровня, перемещает заслонку, обеспечивая выход лишнего воздуха;
— Заслонка: необходимо открывать и закрывать форточку. Впоследствии закрытие происходит автоматически.
Следует обратить внимание на тот факт, что, несмотря на то, что клапан работает в автоматическом режиме, системы по-прежнему требуют вмешательства человека для обслуживания, контроля и заполнения любой жидкости через соответствующий кран.

Автоматические воздуховыпускные клапаны от Gnali Bocia

В дополнение к двум основным компонентам, упомянутым выше, есть ряд других функциональных частей, обеспечивающих эффективный и длительный выпуск воздуха с течением времени.
— Стакан: изготовлен из латуни CW617N, обладает отличной коррозионной стойкостью и хорошими механическими свойствами;
— Крышка: изготовлена ​​из Hostaform, разновидности полиоксиметилена (ПОМ), материала, который хорошо сопротивляется как при различных температурах, так и трении и износу;
— Поплавок и движущиеся части: изготовлены из полипропилена, очень распространенного термопластичного полукристаллического полимера, обладающего замечательной химической стойкостью;
— Уплотняющая прокладка: из «антипригарного» эластомерного материала;
— Пружины: из нержавеющей стали.
Кроме того, для улучшения отделки может потребоваться никелированная обработка поверхности, которая гарантирует превосходные свойства сопротивления агрессивным средам и жидкостям, таким как вода, транспортируемая в системе. Максимальные гарантированные температуры составляют около 100 ° C, а максимальное давление — 10 бар.

---

27.07.2020 Смотрите также
27.11.2019 Вентиляционные клапаны даже для котлов Автоматические воздуховыпускные клапаны для удаления газов, которые накапливаются в системах и могут их заблокировать

27.07.2017 Радиаторы и воздуховыпускные клапаны, идеальная пара Автоматические воздуховыпускные клапаны для радиаторов устраняют воздух без ручного вмешательства

27.01.2018 Воздуховыпускной клапан, управляемый поплавком С поплавковой системой выпускной воздушный клапан устраняет скопления газа в системах

27.06.2017 Вам не нужен оператор, все вам нужны вентиляционные клапаны. Использование вентиляционных клапанов для предотвращения накопления воздуха и газа в вашей системе важно для оптимальной производительности системы.
