Как сделать электрогенератор своими руками, разбираем подробно

Постоянное и бесперебойное обеспечение электричества в доме – залог приятного и комфортного времяпровождения в любую пору года. Чтобы организовать автономное питание загородного участка, нам придется прибегнуть к мобильным установкам – электрогенераторам, которые в последние годы особенно популярны ввиду большого ассортимента самых разных мощностей.

Сфера применения

Многие интересуются, как сделать электрогенератор для дачного участка? Об этом мы и расскажем ниже. Применим в большинстве случаев асинхронный генератор переменного тока, который будет производить энергию для работы электроприборов. В асинхронном генераторе скорость вращения роторов, чем в синхронном и КПД будет выше.

Впрочем, силовые установки нашли свое применение в более широком кругу, как отличное средство для добычи энергии, а именно:

• Их применяют на ветровых электростанциях.
• Используются как сварочные агрегаты.
• Обеспечивают автономную поддержку электричества в доме наравне с миниатюрной ГЭС.

Включается агрегат с помощью входящего напряжения. Зачастую для запуска устройство подключают к питанию, но это не совсем логическое и рациональное решение для мини-станции, которая сама должна вырабатывать электричество, а не потреблять его для запуска. Поэтому в последние годы активно производятся генераторы с самовозбуждением или последовательным переключением конденсаторов.

Как работает электрогенератор

Асинхронный генератор электроэнергии производит ресурс, если скорость вращения мотора быстрее синхронного. Самый обычный генератор работает на параметрах от 1500 оборотов.

Он производит энергию, если ротор при старте быстрее работает, нежели синхронная скорость. Разница между этими показателями называется скольжение и высчитывается в процентном соотношении относительно синхронной скорости. Однако, скорость статора еще выше, чем частота вращения ротора.

За счет этого образуется поток заряженных частиц, меняющих полярности.

Смотрим видео, принцип работы:

При возбуждении подключенное устройство электрогенератора берет контроль над синхронной скоростью, самостоятельно управляя скольжением. Выходящая из статора энергия проходит по ротору, однако, активное питание уже переместилось в катушки статора.

 Основной принцип работы электрогенератора сводится к преобразованию механической энергии в электрическую. Чтобы запустить ротор для выработки энергии, необходим сильный крутящий момент. Самым адекватным вариантом, по словам электриков, является «вечный ход вхолостую», который поддерживает одну скорость вращения в течение времени работы генератора.

Почему используется асинхронный генератор

В отличие от синхронного генератора, асинхронный имеет огромное количество достоинств и преимуществ. Основным фактором выбора асинхронного варианта стал низкий клирфактор. Высокий показатель клирфактора характеризует количественное наличие высших гармоник в выходном напряжении. Они вызывают бесполезный нагрев мотора и неравномерность вращения. Синхронные генераторы имеют величину клирфактора на уровне 5-15%, в асинхронных он не превышает 2%. Их этого следует, что асинхронный генератор энергии вырабатывает только полезную энергию.

Немного о асинхронном генераторе и его подключении:

Не менее весомым преимуществом данного вида электрогенератора является полное отсутствие вращающихся обмоток и электронных деталей, чувствительных к повреждениям и внешним факторам. Следовательно, данный вид аппаратов не подвержен активному износу и прослужит дольше.

Как сделать генератор своими руками

Устройство асинхронный генератор переменного тока

Приобретение асинхронного электрогенератора – достаточно недешёвое удовольствие для среднестатистического жителя нашей страны. Поэтому многие умельцы прибегают к решению вопроса о самостоятельной сборке аппарата. Принцип работы, как и конструкции – достаточно прост. При наличии всех инструментов сборка не займет более 1-2 часов.

Согласно вышеопределенному принципу действия электрогенератора, следует настроить все оборудование так, чтобы вращения были быстрее, нежели обороты двигателя. Чтобы это сделать, следует подключить двигатель в сеть и завести его. Для вычисления количества оборотов в минуту используйте тахометр или тахогенератор.

Определив значение скорости вращения двигателя, прибавьте к нему 10%. Если скорость вращения 1500 оборотов в минуту, тогда генератор должен работать на 1650 оборотах.

Теперь нужно переделать асинхронный генератор «под себя», используя конденсаторы необходимых емкостей. Для определения типа и емкости используйте следующую табличку:

Таблица емкости ДЛ

Надеемся, как собрать электрогенератор своими руками уже понятно, но обратите внимание: емкость конденсаторов не должна быть очень завышенной, в противном случае генератор, работающий на дизельном топливе, будет сильно греться.

Установите конденсаторы согласно расчету. Установка требует достаточного количества внимания. Убедитесь в хорошей изоляции, при необходимости используйте специальные покрытия.

На базе двигателя процесс сборки генератора завершен. Теперь его уже можно использовать как необходимый источник энергии. Помните, что в случае, когда устройство имеет короткозамкнутый ротор и производит достаточно серьезное напряжение, которое превышает 220 вольт, необходимо установить понижающий трансформатор, который стабилизирует напряжение на требуемом уровне. Помните, чтобы все приборы в доме работали, должен быть строгий контроль самодельного электрогенератора на 220 вольт по напряжению.

Смотрим видео, этапы работ:

Для генератора, который будет работать на малых мощностях, в целях экономии можно использовать асинхронные двигатели с одной фазой от старых или ненужных бытовых электроприборов, например, стиральных машин, насосов для дренажа, газонокосилок, бензопил и т. д. Моторы от таких бытовых приборов следует подключать параллельно обмотке. Как вариант, можно использовать конденсаторы, сдвигающие фазы. Они достаточно редко разнятся по необходимой мощности, так что потребуется ее увеличение до требуемых показателей.

Подобные генераторы очень хорошо показывают себя при необходимости питания лампочек, модемов и прочих мелких приборов со стабильным активным напряжением. При определенных знаниях можно подключить электрогенератор к электропечке или обогревателю.

Готовый к эксплуатации генератор следует установить так, чтобы на него не влияли осадки и окружающая среда. Позаботьтесь о дополнительном кожухе, который защитит установку от неблагоприятных условий.

Советы по эксплуатации

Практически каждый асинхронный генератор, будь это бесщеточный, электрический, бензиновый или дизельный генератор, он считается прибором с достаточно высоким уровнем опасности. Обращайтесь с таким оборудованием очень аккуратно и держите всегда защищённым от внешнего погодного и механического воздействия или изготовьте для него кожух.

Смотрим видео, дельные советы специалиста:

Любой автономный агрегат следует оснащать специальными измерительными приборами, которые будут фиксировать и отображать данные об эффективности работы. Для этого можно использовать тахометр, вольтметр и частотомер.

• Оборудуйте генератор кнопкой включения и выключения по возможности. Для запуска можно использовать ручной старт.
• Некоторые электрогенераторы требуется заземлять перед использованием, внимательно оцените территорию и выберите место для установки.
• При преобразовании механической энергии в электроэнергию, иногда коэффициент полезного действия может падать до 30%.
• Если не уверены в силах или боитесь сделать что-либо не так, советуем приобрести генератор в соответствующем магазине. Порой риски могут обернуться крайне плачевно…
• Следите за температурой асинхронного генератора и его тепловым режимом.

Итоги

Несмотря на свою простоту реализации, самодельные электрогенераторы – это очень кропотливая работа, требующая полной сосредоточенности на конструкции и правильному подключению. Целесообразна сборка с финансовой точки зрения только, если у вас уже имеется работоспособный и ненужный двигатель. В ином случае вы отдадите за основной элемент установки больше половины ее стоимости, и общие траты могут существенно превысить рыночную стоимость генератора.

Теперь вы знаете, как сделать электрогенератор и если твердо решили создать его, надеемся, вы получили ответы на все интересующие вопросы перед началом сборки и теперь с полным багажом знаний можете приступать к работе.

В заключение хотелось предложить вам сборку замечательного изобретения одного студента-инженера. Это слабенький, генератор, который может вас спасти в трудную минуту без траты денежных средств даже на топливо.

устройство и принцип работы, схема для сборки

На чтение 6 мин Просмотров 1. 3к. Опубликовано 05.07.2019 Обновлено 20.06.2019

Электрический генератор – это устройство, предназначенное для получения электроэнергии, расходуемой на конкретные цели. Самодельный аппарат способен выполнять функцию источника лишь при соблюдении определенных условий. Собрать его полностью «с нуля» дома вряд ли удастся. Единственный способ изготовить электрогенератор своими руками – использовать для этих целей другие, работающие по тому же принципу механизмы. Больше всего подходит старый двигатель от мотоблока или ветряной установки. Работы по сборке потребуют больших затрат сил и средств, а также наличия определенного опыта. Если полной уверенности в удаче нет – лучше всего приобрести хоть и дорогое, но эффективно работающее фирменное изделие.

Устройство и принцип работы

Генератор постоянного тока

Перед тем как изготовить электрогенератор своими руками в чисто домашних условиях потребуется ознакомиться с его конструкцией и разобраться, как он работает. Основой такого устройства является многосекционная обмотка, располагающаяся на неподвижном статоре. Внутри помещается подвижный якорь (ротор), в конструкции которого предусмотрен постоянный магнит. Эта часть генератора посредством специального приводного механизма связана с движителем, приводимым во вращение от ветряка или бензинового двигателя. В качестве привода допускается использовать альтернативные энергоресурсы (вода или тепло, образуемое при сгорании дров, например).

Порядок работы:

• при вращении ротора его магнитные линии пересекают э/м поле статорных катушек;
• благодаря этому, согласно закону индукции Фарадея, в них наводится ЭДС соответствующей величины;
• к катушкам статора подключается нагрузка, переменный ток в которой меняется по синусоиде.

В зависимости от числа обмоток статора и схемы включения можно получить однофазный 220 Вольт или трехфазный (380 Вольт) самодельный генератор.

Этот принцип действия распространяется на все образцы электрических машин без исключения (независимо от типа привода).

Эффективно работающий генератор электрического тока, своими руками изготовленный из подсобных деталей, способен решить целый ряд бытовых проблем. Самодельные изделия традиционно используются для выработки электрической энергии, достаточной для питания домашней электросети. Помимо этого от агрегата может работать не очень мощное сварочное оборудование или водяной насос для полива грядок на даче. Изготовленное в виде ветряного генератора изделие допускается эксплуатировать на даче и в походе.

Сборка генератора своими руками

Инструкция по сборке генераторов тока своими руками предполагает выполнение работ в несколько этапов. Они начинаются с подготовительной стадии, на которой необходимо запастись исходными заготовками и требуемым материалом.

Подготовительный этап

Двигатель мотоблока Крот

Для сборки потребуются:

• Старый электродвигатель от мотоблока или ветряка с рабочей статорной обмоткой. Также популярны варианты использования двигателей от старой стиральной машины или водяного насоса.
• Для выравнивания выходного тока желательно заранее изготовить выпрямитель (преобразователь).
• Для облегчения запуска будущего устройства и самовозбуждения его обмоток 220 Вольт потребуется высоковольтный (не менее 400-500 Вольт) конденсатор емкостью 3-7 микрофарад. Точное его значение выбирается в зависимости от планируемой мощности генератора.

Для сборки потребуются длинные куски провода в надежной изоляции, клейкая защитная лента и монтажный инструмент (бокорезы, плоскогубцы и набор отверток). Также следует запастись мощным паяльником, необходимым для восстановления контактов в нарушенных обмотках старого двигателя.

Следует заранее побеспокоиться о заземлении корпуса будущего изделия, вырабатывающего напряжение опасной для человека величины.

По завершении подготовки переходят к сборке, порядок которой зависит от выбранного исходного образца.

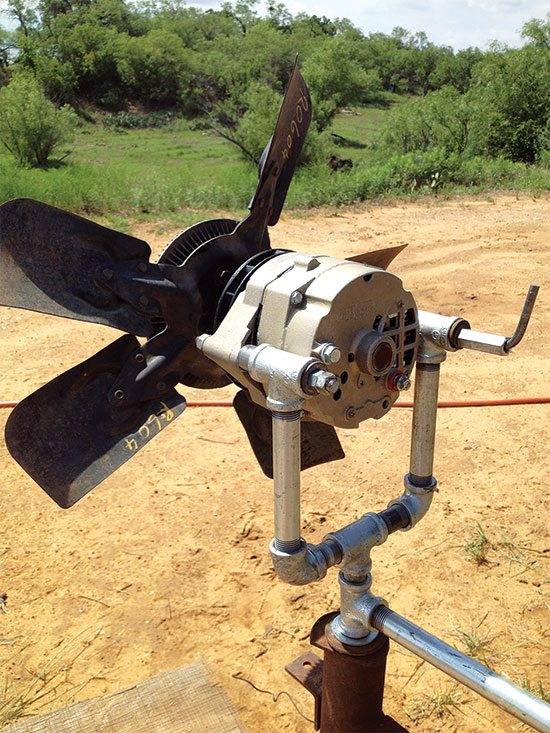

Ветряк – простейший вариант

Схема ветрогенератора своими руками

Самый простой в исполнении способ – изготовление ветряного генератора, собранного из подручных деталей и готовых модулей. От него могут работать совсем простые электрические нагрузки, мощность которых не превышает 100 Ватт (лампочка, например). Для его изготовления потребуются:

•  (он будет работать в качестве генератора).
• Каретка и основная звездочка от взрослого велосипеда.
• Цепь роликовая от старого мотоцикла.
• Велосипедная рама.

У хорошего мастера все эти подручные заготовки наверняка отыщутся в гараже, из них без труда своими руками собирается электрический генератор.

Для ознакомления с этой процедурой желательно просмотреть видео, в котором подробно рассказывается о порядке изготовления ветряка.

На вал такого электродвигателя устанавливается звездочка, которая посредством роликовой цепи приводится во вращение от самодельных ветряных лопастей, закрепленных на велосипедной раме. С их помощью поступательное движение ветра преобразуется во вращательный момент. Такая конструкция способна генерировать ток в нагрузке до 6-ти Ампер при напряжении 14 Вольт.

Силовая установка на основе генератора от мотоблока

Строение генератора от мотоблока

Более сложный в исполнении вариант предполагает применение старого мотоблока, используемого в качестве привода. Функцию генератора в этой системе выполняет асинхронный двигатель с частотой вращения до 1600 об/мин и эффективной мощностью до 15 кВт. В процессе сборки его приводной механизм посредством шкивов и ремня связывается с осью мотоблока. Диаметр шкивов выбирается таким, чтобы частота вращения переделанного в генератор электродвигателя была на 15% выше паспортного значения.

Достоинства и недостатки

В отличие от заводских самодельные бензиновые генераторы, изготовленные в домашних условиях, обычно имеют большие габариты и вес

К достоинствам собранного ручным способом изделия следует отнести:

• Возможность не зависеть от перебоев в работе питающих подстанций, получая необходимый минимум электричества самостоятельно.
• Генератор-самоделка настраивается на рабочие параметры, соответствующие конкретным запросам пользователя.
• Его изготовление вместо покупного изделия позволит сэкономить значительные суммы (особенно – в ситуации с асинхронными машинами на 380 Вольт).

Недостатком самостоятельного изготовления считаются возможные сложности со сборкой конкретного типа изделия и необходимость расходования средств на энергоносители (горючее, например).

Советы по эксплуатации

Перед тем как сделать бытовой генератор электричества, нужно ознакомиться с правилами его эксплуатации. Их суть состоит в следующем:

1. Перед запуском устройства все нагрузки отключаются, чтобы он поработал вхолостую.
2. Проверяется наличие масла в рабочем отсеке генератора – его уровень должен быть выше установленной отметки;
3. Устройство остается включенным примерно на 5 минут, после чего допускается подключать нагрузку.

В соответствии с правилами эксплуатации и ухода за такими генераторами, самым подходящим режимом работы считается использование его мощности на 70% от предельного значения. При соблюдении этого требования оборудование не будет перегреваться и легко справится с расчетной нагрузкой.

Трехфазный (380 В) генератор своими руками: пошаговая инструкция

Трехфазный (380 В) генератор своими руками: пошаговая инструкция

Генератор для дома, дачи или мастерской необходим для получения альтернативного электричества.

Если питание должно поступать и к однофазным, и к трехфазным приборам (инструментам, станкам), то нужен генератор трехфазный. Он способен запитать разную по фазности технику, как на 220 Вольт, так и на 380 Вольт — вот, что значит трехфазный генератор. Таким образом, при отсутствии тока в стационарной сети, вы сможете включать и перфоратор или дрель на 220В и бетономешалку на 380В, но только не одновременно, а поочередно. Трехфазный генератор – необходимое приобретение как для домашнего пользования, так и для производственных площадок.

Самодельный генератор, возможно ли это

Хоть электростанция трехфазная — агрегат весьма сложный, его можно собрать самостоятельно, изучив принцип работы генератора и имея доступные элементы и детали. Для этого используется асинхронный электрический двигатель.

Принцип работы основан на всем знакомой динамо-машине — заставить ротор вращаться принудительно. Как работает трехфазный генератор? На основе асинхронного двигателя. Для того, чтобы этот мотор, не включенный в сеть, заработал в роли источника электричества, нужно передать на его якорь вращательный момент. Крутящий момент возникает от любой механической энергии.

Лучший способ, как сделать трехфазный генератор — задействовать двигатель внутреннего сгорания. Причем, вы можете создать не только бензиновый генератор, а экономный газовый или мощный дизельный. Для подключения к двигателю используют амортизирующую муфту, чтобы ротор вращался не рывками, а плавно.

Даже больше — детально разобравшись, что такое трехфазный генератор, вы поймете, что механическую энергию можно получить не только от ДВС, а от совершенно бесплатных носителей. Это значит, что можно использовать энергию речки или ветра (если природные условия содействуют). В этом случае нужно собрать и установить турбину, ветряную или водяную. Получается отличная возможность сэкономить на оплате электроэнергии, получаемой от стационарной сети.

В некоторых населенных пунктах Украины для вращения ротора используют даже лошадей. Этот способ соорудить электрогенератор своими руками популярен среди определенных религиозных общин, которые принципиально не пользуются стационарным электричеством. Несколько запряженных коней вращают якорь, создавая нужную механическую энергию. Получается дешевая электроэнергия от живой конской силы.

Как работает генератор 380 Вольт собственного изготовления

При вращении ротора, в статоре возникает магнитное поле, формирующее ЭДС. Привод устроен так, что, если подсоединить к концам обмоток конденсатор, то по виткам начинает идти ток. Емкость конденсаторной батареи должна быть выше критического номинала, чтобы генератор был пригоден для активной нагрузки и выдавал симметричные трехфазные вольтажи.

Кроме этого показателя, на мощность электрогенератора влияет и двигатель, создающий крутящий момент, его конструкция и мощность.

Для продуцирования электричества 380 Вольт со стандартной частотой 50 Гц, скорость вращения якоря привода должна поддерживаться на определенном уровне. Магнитные силовые линии возникнут только при условии, что скорость выше асинхронной составляющей на коэффициент скольжения S (равен 2÷10 процентов) и соответствовать уровню синхронной частоты. В противном случае правильной синусоиды тока добиться невозможно, а ее искривление (скачки частоты) недопустимы, если подключаем к электростанции 380 Вольт приборы, оснащенные электрическими двигателями (дрели, перфораторы, болгарки, пилы). Если мотора нет, а только нагревательный ТЭН или лампа накаливания, то значение частоты и синусоида тока не настолько имеют значение.

Существует также вариант использования генераторов на 220 Вольт для оборотов электродвигателя. В этом случае, мы получаем самодельный трехфазный генератор из однофазного. Передача вращательного момента идет на якорь асинхронного трехфазного привода, в результате чего получается трехфазная сеть.

Какой асинхронный двигатель нужен: характеристики ротора и статора

Асинхронный трехфазный привод — основная база для генератора переменного тока. Очень часто такие моторы списываются на предприятиях, поэтому найти его можно за низкую цену или бесплатно. Обязательные условия выбора, какой у него ротор и статор:

• Ротор у такого движка может быть фазный или короткозамкнутый;
• Статор — с тремя отдельными медными обмотками. Соединение витков между собой допускается по типу «треугольник» или «звезда».

Устройство и принцип работы такого привода состоит в том, что ротор (якорь) — вращающийся элемент, статор — неподвижный. У них обоих основу составляют изолированные стальные пластины. На этих пластинах расположены пазы, в которых идут витки обмотки.

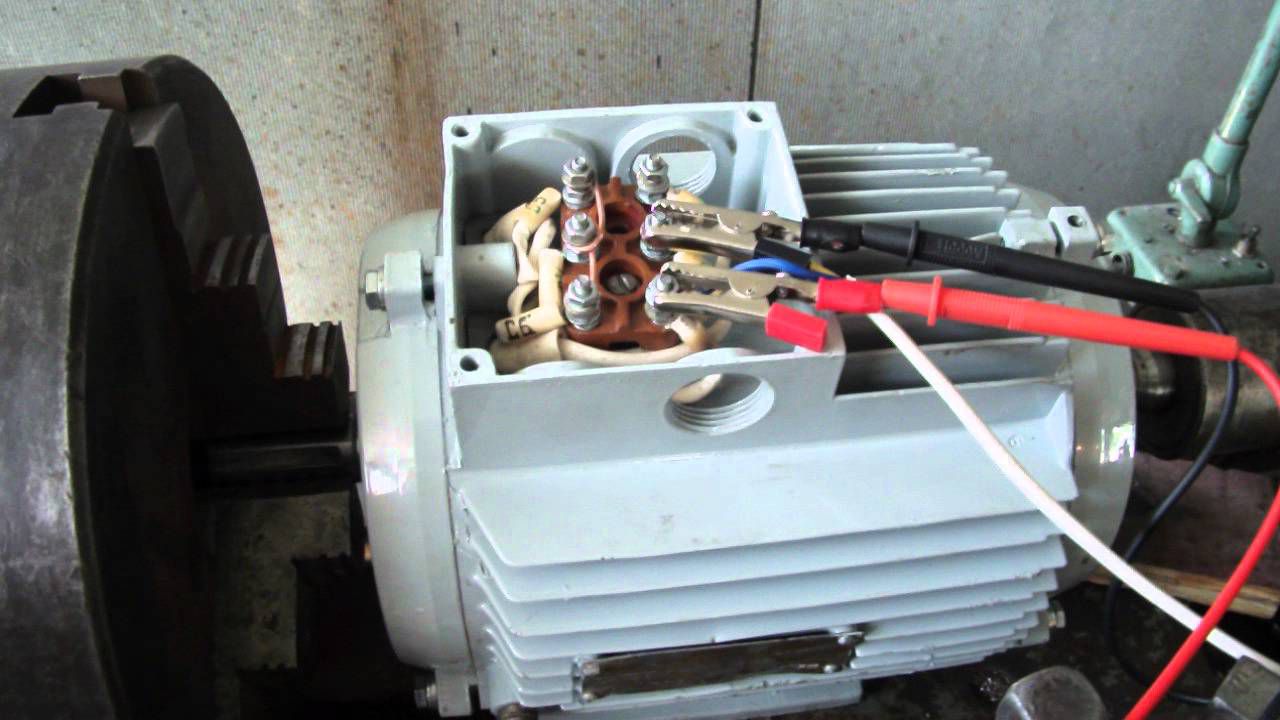

В статоре выходы витков нужно подсоединить в клеммную коробку и установить перемычки для соединения. Кабель для питания также устанавливают здесь.

К каждой фазе статора подсоединяются идентичные напряжения, смещенные на угол, который составляет примерно треть круга. Эти синхронные подводки отвечают за формирование тока в витках статора.

В роторе подключение зависит от особенностей его строения: фазный или короткозамкнутый.

1. Фазный ротор. У такого ротора витки обмотки аналогичны, как у статора. Их выходы нужно смонтировать на кольца, которые проводят контакт и соприкасаются со схемой запуска и прижимными щетками. Конструкция получается непростая, с ней нужно повозиться. К тому же нужно постоянно наблюдать за частотой вращения и смотреть, не разомкнулись ли контактные кольца, не отошли ли прижимные щетки. Поэтому лучше выбрать ротор короткозамкнутого типа. Или же сделать короткозамкнутый якорь из фазного ротора. Для этого концы обмотки не подключают к кольцам, а сочетают между собой — коротят.
2. Короткозамкнутый ротор. Как мы уже сказали, он более удобный для самостоятельного создания генератора, так как, в отличие от синхронного генератора, схема у него простая. Кольца-перемычки своими концами соединены и закорочены, подвижных прижимных щеток-контактов нет. Получается все очень просто и надежно, поэтому именно такой якорь и советуем выбирать для своей самоделки.

На что влияют схемы подключения

Схема трехфазного генератора в плане размещения обмоток на статоре мотора влияет на последующую работу устройства, определяет его технические характеристики.

• Электросхема соединения «звезда». Это стандартный тип соединения витков и очень популярный. Он самый практичный при подключении конденсаторной батареи. Ее присоединение можно выполнить:
• К двум обмоткам. В результате такой схемы асинхронные генераторы обеспечивают питание однофазным приборам (причем, двум группам) и трехфазным (одна линия). Клавиши выключателей для рабочего и пускового конденсатора — отдельные.
• К одной обмотке (по такой же схеме). Получим одну однофазную линию. И одну трехфазную.
• Схема подключения «треугольник» применяется для переключения обмоток для получения однофазного питания.

На какие характеристики двигателя еще нужно обратить внимание

Для надежной и стабильной работы генератора, сделанного своими руками, важны определенные технические характеристики двигателя. Они указаны на наклейке или же в паспорте (если он есть). Важные моменты, это:

• Класс защиты (обозначение IP). Чем меньше цифра — тем лучше корпус привода защищен о проникновения пыли и влаги.
• Мощность.
• Количество оборотов.
• Схема сочетания витков обмотки статора.
• Максимальные нагрузочные токи.
• Коэффициент полезного действия.
• Пусковой ток (коэффициент фи).

Все это следует выяснить, а если мотор старый и много лет использованный, то его нужно протестировать вольтметром, амперметром и «прозвонить» на предмет рабочего состояния.

Как просчитать мощность генератора

Чтобы работа самодельной электростанции была стабильной, нужно, чтобы ее номинальный вольтаж и мощность были одинаковыми в режимах генератора и электрического мотора. Перед тем, как выбрать конденсаторную батарею, нужно учесть:

• Реактивную мощность Q. Она равняется 2n*f*C*U2, где С — емкость конденсатора. Отсюда, нужная нам емкость С будет равна Q/2n*f *U2.
• Режим работы. Для того, чтобы в режиме холостого хода не возникала перегрузка обмоток и их перегрев, конденсаторные элементы подключают ступенчатым способом, в соответствии с нагрузкой.

Рекомендуемая нами марка пусковых конденсаторов — К78-17, с вольтажом 400 Вольт и выше. Допускаются и аналогичные по характеристикам металлобумажные элементы. Подключение их параллельное.

Батареи на электролите для переменного тока использовать не советуем. На них может работать генератор постоянного тока, а при переменном элементы электролитного конденсатора будут быстро выходить из строя.

Советы и рекомендации по соблюдению безопасности

Трехфазный вольтаж 380 Вольт — это большая опасность поражения человека и его смерти. Поэтому, безопасная эксплуатация самоделки — самое важное требование. Для ее гарантии необходимо выполнить такие условия:

1. Управление единым электрощитом, в состав которого входят:

• Измерительные приборы: вольтметр (с максимумом не ниже 500 Вольт), амперметр и частотомер.
• Выключатели для взаимодействия нагрузок (три клавиши). Одна из них включает питание непосредственно к потребителю, а две других отвечают за подключение конденсаторных элементов.
• Систему защиты — автовыключатель, который срабатывает при коротком замыкании или перегрузке по мощности. Сюда также входит и устройство защитного отключения, которое должно сработать, если фаза пробьет на корпус.

Надежное заземление к контуру земли.

Система АВР. Для удобства работы и повышения безопасности, также советуем использовать автоматический ввод резерва. Он актуален, если вам нужно резервное питание в качестве генератора. Тогда он сможет самостоятельно включаться при исчезновении тока в стационарной сети, и так же автоматом отключаться при его появлении. АВР создают путем установки перекидного рубильника, который задействует все три фазы.

Советы по эксплуатации: какие трудности могут возникнуть

Частым проблемным явлением работы генератора является перегрузка по мощности. При ней идет интенсивный нагрев обмотки, пробой изоляции. Как следствие — поломка генератора. Возникает из-за:

• Неверного подбора емкости конденсаторной батареи;
• Подсоединения большого количества электротехники, суммарная мощность которой превышает номинальную мощность.

О правилах подбора емкости и расчетах мы уже говорили выше. А по проблеме перегруза по мощности в генераторе на три фазы, нужно отметить еще некоторые нюансы при подключении однофазных потребителей:

• Потребителей с вольтажом 220 Вольт можно подключать только на одну треть общей мощности (к примеру, если ген выдает 6 кВт, то это только для приборов на 380 Вольт, а для однофазных будет только 2 кВт, не больше). Иначе, возникнет перегрузка.
• Если у вашего генератора две однофазных линии, то вместе мощность по ним будет составлять 2/3 от общего показателя мощности. То есть, 6 кВт — это 4 кВт для однофазных, по 2 кВт на каждую фазу. Причем, при одновременном задействовании фаз, следите, чтоб нагрузка не отличалась от мощности до 10%, иначе возникнет явление «перекос фаз», и ток поступать не будет.

При работе важно следить за показателем частоты переменного тока. Если вы не встроили частотомер на общий электрощит, то на холостом ходу выходной вольтаж выше значения 380 Вольт (или 220 при подключении однофазных) на 4÷6 процентов.

Самодельный генератор. Все способы своими руками

Способ 1

В Интернете нашел статью о том, как переделать генератор автомобиля на генератор с постоянными магнитами. Можно ли использовать этот принцип и переделать генератор своими руками из асинхронного электродвигателя? Возможно, что будут большие потери энергии, не такое расположение катушек.

Двигатель асинхронного типа у меня на напряжение 110 вольт, обороты – 1450, 2,2 ампера, однофазный. При помощи емкостей я не берусь делать самодельный генератор, так как будут большие потери.

Предлагается пользоваться простыми двигателями по такой схеме.

Если изменять двигатель или генератор с магнитами округлой формы от динамиков, то надо их устанавливать в крабы? Крабы – это две металлические детали, стоят на якоре снаружи катушек возбуждения.

Если магниты надевать на вал, то вал будет шунтировать магнитные силовые линии. Как тогда будет возбуждение? Катушка тоже расположена на валу из металла.

Если поменять подсоединение обмоток и сделать параллельное соединение, разогнать до оборотов выше нормальных значений, то получается 70 вольт. Где взять механизм для таких оборотов? Если перематывать его на уменьшение оборотов и ниже питание, то слишком упадет мощность.

Двигатель асинхронного типа с замкнутым ротором – это железо, которое залито алюминием. Можно взять самодельный генератор от автомобиля, у которого напряжение 14 вольт, сила тока 80 ампер. Это неплохие данные. Двигатель с коллектором на переменный ток от пылесоса или стиральной машины можно применить для генератора. На статор установить подмагничивание, напряжение постоянного тока снимать со щеток. По наибольшему ЭДС поменять угол щеток. Коэффициент полезного действия стремится к нулю. Но, лучше, чем генератор синхронного типа, не изобрели.

Решил испытать самодельный генератор. Однофазный асинхронный мотор от стиралки малютки крутил дрелью. Подключил к нему емкость 4 мкФ, получилось 5 вольт 30 герц и ток 1,5 миллиампера на короткое замыкание.

Не каждый электромотор можно использовать в качестве генератора таким методом. Есть моторы со стальным ротором, имеющие малую степень намагниченности на остатке.

Необходимо знать разницу между преобразованием электрической энергии и генерацией энергии. Преобразовать 1 фазу в 3 можно несколькими способами. Один из них – это механическая энергия. Если электростанцию отсоединить от розетки, то пропадает все преобразование.

Откуда возьмется движение провода с повышением скорости, ясно. Откуда магнитное поле будет для получения ЭДС в проводе – не понятно.

Объяснить это просто. Из-за механизма магнетизма, который остался, образуется ЭДС в якоре. Возникает ток в статорной обмотке, который замкнут на емкости.

Ток возник, значит, дает усиление на электродвижущую силу на катушках роторного вала. Появившийся ток дает усиление электродвижущей силы. Электроток статорный образует электродвижущую силу намного больше. Это идет до установления равновесия статорных магнитных потоков и ротора, а также дополнительные потери.

Размер конденсаторов рассчитывают так, что на выводах напряжение достигает номинального значения. Если оно маленькое, то снижают емкость, то повышают. Были сомнения по поводу старых моторов, которые якобы не возбуждаются. После разгона ротора мотора или генератора надо ткнуть быстро в любую фазу малым количеством вольт. Все придет в нормальное состояние. Зарядить конденсатор до напряжения равному половину емкости. Включение производить выключателем с тремя полюсами. Это относится с 3-фазному мотору. Такая схема используется для генераторов вагонов пассажирского транспорта, так как у них ротор короткозамкнутый.

Способ 2

Самодельный генератор сделать можно и по-другому. Статор имеет хитрую конструкцию (имеет специальное конструкторское решение), имеется возможность регулировки напряжения выхода. Я сделал генератор своими руками такого вида на строительстве. Двигатель брал мощностью 7 кВт на 900 оборотов. Обмотку возбуждения я подключил по схеме треугольника на 220 В. Запустил его на 1600 оборотов, конденсаторы были на 3 на 120 мкФ. Включались они контактором с тремя полюсами. Генератор действовал как выпрямитель с тремя фазами. С этого выпрямителя питалась электрическая дрель с коллектором на 1000 ватт, и пила дисковая на 2200 ватт, 220 В, болгарка 2000 ватт.

Приходилось изготавливать систему мягкого пуска, другой резистор с закороченной фазой через 3 секунды.

Для моторов с коллекторами это неправильно. Если в два раза повысить вращающую частоту, то уменьшится и емкость.

Также повысится и частота. Схема емкостей отключалась в автоматическом режиме, чтобы не использовать тор реактивности, не расходовать горючее.

Во время работы надо нажать на статор контактора. Три фазы разобрал их по ненужности. Причина кроется в высоком зазоре и увеличенном рассеивании поля полюсов.

Специальные механизмы с двойной клеткой для белки и косыми глазами для белки. Все-таки я получил с моторчика стиралки 100 вольт и частоту 30 герц, лампа на 15 ватт не хочет гореть. Очень слабая мощность. Надо мотор брать сильнее, или конденсаторов больше ставить.

Под вагонами используется генератор с ротором короткозамкнутым. Его механизм приходит от редуктора и на ременную передачу. Обороты вращения 300 оборотов. Он находится как дополнительный генератор нагрузки.

Способ 3

Можно сконструировать самодельный генератор, электростанцию на бензине.

Вместо генератора использовать 3-фазный асинхронный мотор на 1,5 кВт на 900 оборотов. Электродвигатель итальянский, подключаться может треугольником и звездой. Сначала я поставил мотор на основание с мотором постоянного тока, присоединил к муфте. Стал крутить двигатель на 1100 оборотов. Появилось напряжение 250 вольт на фазах. Подключил лампочку на 1000 ватт, напряжение сразу упало до 150 вольт. Наверное, это от фазного перекоса. На каждую фазу надо включать отдельную нагрузку. Три лампочки по 300 ватт не смогут снизить напряжение до 200 вольт, теоретически. Можно конденсатор поставить больше.

Обороты двигателя надо делать больше, при нагрузке не снижать, тогда питание сети будет постоянным.

Необходима значительная мощность, автогенератор такую мощность не даст. Если перемотать большой камазовский, то с него не выйдет 220 В, так как магнитопровод будет перенасыщен. Он был сконструирован на 24 вольта.

Сегодня собирался пробовать подсоединить нагрузку через 3-фазный блок питания (выпрямитель). В гаражах свет отключили, не получилось. В городе энергетиков систематически отключают свет, поэтому надо делать источник постоянного питания электричеством. Для электросварки есть навеска, подцепляется к трактору. Для подключения электрического инструмента нужен постоянный источник напряжения на 220 В. Была мысль сконструировать самодельный генератор своими руками, и инвертор к нему, но, на аккумуляторных батареях не долго можно проработать.

Недавно включили электричество. Подключал двигатель асинхронный из Италии. Поставил его с мотором бензопилы на раму, скрутил вместе валы, поставил муфту резиновую. Катушки соединил по схеме звезды, конденсаторы треугольником, по 15 мкФ. Когда запустил моторы, то на выходе питания не получилось. Присоединял конденсатор, заряженный к фазам, напряжение появилось. Свою мощность в 1,5 кВт двигатель выдал. При этом питающее напряжение снизилось до 240 вольт, на холостых оборотах было 255 вольт. Шлифмашинка от него нормально работала на 950 ватт.

Пробовал повысить обороты двигателя, но не получается возбуждение. После контакта конденсатора с фазой напряжение возникает сразу. Буду пробовать ставить другой двигатель.

Какие конструкции систем за границей производятся для электростанций? На 1-фазных понятно, что ротор владеет обмоткой, перекоса фаз нет, потому что одна фаза. В 3-фазных имеется система, которая дает регулировку мощности при подсоединении к ней моторов с наибольшей нагрузкой. Еще можно подсоединить инвертор для сварки.

В выходные хотел сделать самодельный генератор своими руками с подключением асинхронного двигателя. Удачной попыткой сделать самодельный генератор оказалось подключение старого двигателя с корпусом из чугуна на 1 кВт и на 950 оборотов. Мотор возбуждается нормально, с одной емкостью на 40 мкФ. А я установил три емкости и подключил их звездой. Этого хватило для запуска электродрели, болгарки. Хотел, чтобы получилась выдача напряжения на одной фазе. Для этого подключал три диода, полумост. Сгорели лампы люминесцентные для освещения, и подгорели пакетники в гараже. Буду наматывать трансформатор на три фазы.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Похожее

электрогенератор своими руками в домашних условиях: видео + инструкция

В загородных домах и на дачных участках зачастую отсутствует стационарное электричество, поэтому немалой популярностью пользуются электрогенераторы. Поскольку электрогенератор – далеко недешевое удовольствие, многие умельцы пытаются своими руками смастерить это устройство. Но для того чтобы оно полноценно справлялось с возложенной на него задачей – обеспечением дома электроэнергией, необходимо четко понимать схему устройства прибора. Вашему вниманию инструкция по созданию электрогенератора своими руками в домашних условиях (прилагается видео инструкция).

Электрогенератор: сферы применения, принцип действия

Сегодня речь пойдет об асинхронном электрогенераторе, поскольку он обладает рядом достоинств, отличающих его от классического синхронного. Самым главным из них является низкий клирфактор. Дело в том, что синхронные генераторы отличаются довольно высоким клирфактором, который характеризуется большим количеством высоких гармоник в выходном напряжении. Это, в свою очередь, приводит к ненужному нагреву устройства и неравномерному вращению мотора.

Асинхронный электрогенератор, сделанный своими руками, вполне подходит для использования в дачном хозяйстве, но, если говорить о промышленном применении подобных устройств, то их используют для добычи энергии на ветровых станциях, в качестве сварочных агрегатов или автономного средства поддержки электричества в доме наряду со стационарной ТЭС.

Устройство двигателя

Принцип действия устройства достаточно прост, если не рассматривать каждый происходящий внутри него процесс отдельно. Работа генератора происходит за счет явления магнитной индукции. Проводник проходит через электрополе (созданное искусственно) и создает при этом импульс, преобразующийся в постоянный ток.

Внутри генератора расположен мотор, который вырабатывает электричество по следующей схеме: в камерах сжигания двигателя сжигается топливо, при этом выделяется газ, приводящий в движение коленчатый вал. Тот, в свою очередь, передает импульс ведомому валу, на выходе дающему определенное количество энергии.

Процесс сборки генератора своими руками

Собрать асинхронный электрогенератор, в принципе, не составляет труда, если подойти к процессу со всей ответственностью. Для начала необходимо собрать все конструктивные элементы, которые понадобятся для сборки устройства:

• Двигатель. Этот генераторный элемент можно изготовить самостоятельно, но процесс настолько длителен и кропотлив, что легче использовать бывший в употреблении мотор из какого-нибудь старого бытового прибора (оптимально подойдет стиральная машина или дренажный насос).
• Статор. Лучше купить полностью собранный статор (уже с обмоткой).
• Электропровода, в дополнении к которым также понадобится изолента.
• Трансформатор. Необязательный элемент, который необходим лишь в том случае, когда энергия на выходе имеет разную мощность.

Бывший в употреблении мотор

Перед тем как осуществлять сборку, вычисляем мощность будущего генератора. Для этого необходимо лишь подключить двигатель к сети и тахометром определить скорость его вращения. К полученной величине прибавляем 10% (компенсаторная величина, которая предотвратит перегрев устройства).

Совет. Так как генератор непосредственно связан с производством электричества, необходимо обязательно заземлить его. Отсутствие такового может привести не только к быстрому износу устройства, но и к его превращению в устройство опасное для жизни.

Вычислив мощность, подбираем подходящие конденсаторы и подключаем их в определенной последовательности по одной из схем, которые можно найти в свободном доступе в интернете.

Создавая электрогенератор в домашних условиях, будьте готовы к тому, что он (в большинстве случаев) не сможет конкурировать с заводскими моделями по производительности. Пытаться воплощать идею в жизнь стоит лишь в тех случаях, когда:

• имеются соответствующие навыки и знания в области электроники и механики;
• уже были успешные попытки создания подобных устройств;
• на руках имеется все необходимое оборудование и приборы для точных вычислений;
• есть опыт в чтении электросхем, а также умение осуществлять расчеты при конструировании электроприборов.

Достоинства и недостатки самодельных генераторов, советы по эксплуатации

Самодельные генераторы, безусловно, обладают определенными достоинствами, среди которых можно отметить экономию средств и возможность создания устройства, полностью отвечающего предъявляемым требованиям.

Самодельный генератор не будет таким мощным как покупной

Но есть у подобных устройств и свои недостатки:

• большая вероятность частых поломок ввиду отсутствия герметичных креплений между конструктивными элементами устройства;
• возможная неточность в вычислениях мощности прибора, что приведет в процессе эксплуатации устройства к его невысокой продуктивности;
• для создания эффективного и надежного устройства нужны определенные знания и навыки.

Совет. Для повышения защиты устройства от воздействия внешних факторов (что, в свою очередь, позволит сохранить его продуктивность на протяжении длительного периода) желательно соорудить для него специальный защитный кожух.

И напоследок несколько полезных советов относительно грамотной эксплуатации асинхронного генератора. Во-первых, лучше оборудовать генераторное устройство кнопкой «вкл./выкл.» (по возможности). Во-вторых, периодически следует контролировать температуру прибора для предотвращения его перегрева. В-третьих, поскольку создаваемое устройство не имеет автоматических элементов, во время его эксплуатации необходимо будет периодически использовать тахометр, вольтметр и амперметр.

Как вы могли убедиться, в принципе, создать генератор в домашних условиях не так уж и сложно, особенно, если в наличии есть его основные конструктивные элементы. Вопрос в целесообразности таких устройств. С финансовой точки зрения это может быть выгодно лишь в одном случае: если у вас есть под рукой бывший в употреблении рабочий двигатель. В любом случае попробовать стоит. Удачи!

Генератор своими руками: видео

особенности газогенераторной электростанции, изготовление прибора своими руками

Современный рынок предлагает большое количество различных отопительных приборов. Но в последнее время огромной популярностью пользуются электрогенераторы на дровах. Своими руками изготовить такое устройство несложно. Главное, раздобыть схему, запастись необходимым материалом и можно приступать к монтажным работам самодельного агрегата.

Сфера применения

Существуют различные модели электрогенераторов на твердом топливе, но все они обладают способностью производить электричество. Мощность стандартного оборудования составляет 50 Вт. Хотя можно приобрести более мощные приборы, но и стоимость их будет гораздо выше. Что касается энергии, то она в полном объеме набирается за 10 минут работы, что очень результативно для такой установки. Кроме этого, стоит добавить, что в качестве топлива можно использовать не только древесину, но и аналогичный материал.

Стоит отметить, что газогенераторная электростанция на дровах может использоваться в следующих целях:

• если централизованная система электроснабжения работает нестабильно, часто отключается или случаются какие-либо другие аварийные ситуации, то самодельный агрегат предоставит резервный источник питания;
• если помещение небольшое, то устройство можно использовать как постоянный источник, мощности вполне хватит для обеспечения всех хозяйственных и бытовых нужд.

Кроме этого, твердотопливный генератор часто используют туристы, рыболовы или охотники. Он позволяет им не только приготовить еду, но и обеспечить неплохое освещение и отопление. Часто используют этот агрегат и дачники, на садовом участке которых отсутствует центральное электроснабжение.

Конструктивные особенности и принцип действия

Принцип действия такого оборудования осуществляется за счет наличия в устройстве специального элемента Пельтье, который и вырабатывает электричество из дров посредством температуры. Сама деталь покрыта керамическим слоем и представлена в качестве изолятора для электрической сети. Одна сторона элемента отдает тепло, а другая, наоборот, поглощает его. Что касается внутренней части, то там находится медный проводник, а также имеются два полупроводника типа P и N.

Такая установка малоэффективна, так как при выходе он способен выдать только 12 В, которыми вряд ли можно напитать бытовые приборы. Но если модернизировать конструкцию и применить инвертор или конвертер, то вполне реально создать газогенераторную электростанцию, которая на выходе выдаст все 220 В.

Существует также и другой тип установки — это автоматизированная электростанция, у нее более высокий показатель производительности, хотя в виде топлива применяется та же древесина. В результате работы получают большее количество электрической энергии.

Работает агрегат по простой схеме, но с соблюдением некоторых правил, которые заключаются в следующем:

1. Вначале в аппарат закладывают и растапливают твердое топливо. В процессе горения происходит нагрев корпуса устройства, а также элемента Пельтье, расположенного на стенке.
2. Стена, находящаяся у радиатора, медленно охлаждается из-за низкого температурного режима. Чем больше разница температур, тем больше будет показатель мощности. Прибор будет иметь максимальную производительность при повышенном показателе в 100 градусов.
3. Чтобы охладить радиатор, можно использовать холодную воду или снег. Отличный результат дает лед, поэтому можно обложить им устройство.

А также стоит обратить внимание на максимальное значение температурного режима. Дело в том, что крайне не желательно превышать эти значения, так как основной элемент может просто-напросто сгореть.

Преимущества и недостатки

На самом деле твердотопливные генераторы имеют массу достоинств. Можно отметить сразу несколько плюсов:

• конструкцию достаточно легко изготовить самостоятельно;
• с помощью прибора можно отапливать помещение до 50 кубических метров;
• есть возможность готовить пищу;
• простота в эксплуатации;
• низкая стоимость теплоносителя;
• работает бесшумно;
• небольшие размеры позволяют переносить прибор в любое место;
• длительный эксплуатационный срок.

Что касается недостатков, то они у дровяного аппарата также имеются. Главный минус — это высокая стоимость, которая в большинстве случаев себя не оправдывает. Поэтому многие стараются сделать прибор самостоятельно. С помощью таких установок можно только заряжать приборы, но для полноценного обслуживания они не подходят. Для этого необходимо приобретать стационарные электростанции. Кроме этого, при использовании, особенно самодельных генераторов, требуется соблюдать пожарную безопасность и иметь под рукой средства, предназначенные для пожаротушения.

Пошаговый монтаж конструкции

Перед тем как приступить к работе по изготовлению твердотопливного генератора, необходимо подготовить инструменты и материалы, которые понадобятся в процессе. Самым главным из них является элемент Пельтье. Его можно купить в готовом виде в специализированном магазине или демонтировать старый портативный холодильник и изъять его оттуда.

Помимо этого, для проведения монтажа понадобится:

• стабилизатор напряжения;
• металлические листы для изготовления корпуса прибора;
• радиатор охлаждения;
• специальный кулер;
• строительные ножницы, предназначенные для резки металла;
• заклепочник;
• электрическая дрель;
• паяльник;
• фурнитура в виде клепок;
• термопаста.

• стабилизатор напряжения;
• металлические листы для изготовления корпуса прибора;
• радиатор охлаждения;
• специальный кулер;
• строительные ножницы, предназначенные для резки металла;
• заклепочник;
• электрическая дрель;
• паяльник;
• фурнитура в виде клепок;
• термопаста.

Если все подготовлено, то приступают к созданию основной части — корпуса, который будет работать на мелких древесных щепках. По форме он напоминает квадратную банку, у которой отсутствует дно. В нижней части проделываются небольшие отверстия, через которые будет поступать воздух, а в верхней располагается специальная подставка, на нее необходимо установить емкость с водой. Затем с одного бока конструкции монтируется элемент Пельтье, и к той стороне, что всегда находиться в холодном состоянии, прикрепляется радиатор, для надежной фиксации используют термопасту.

На следующем этапе занимаются электрической частью. Для устройства идеально подходит стабилизатор, который дополнительно оборудован USB входом. В таком случае электрогенератор сможет производить несколько действий одновременно, например, использоваться для приготовления пищи и в качестве зарядного устройства для мобильного телефона или другого гаджета. Но, чтобы это сделать, необходимо обеспечить гнездо USB электроэнергией, которую будет генерировать элемент Пельтье.

Для этого необходимо спаять стабилизирующую деталь с основным элементом, но при этом нужно основываться на полюса. Чтобы влага не проникала внутрь устройства, его требуется надежно заизолировать.

Правила выбора

Правила выбора

В случае если планируется приобретение заводского оборудования, необходимо при выборе руководствоваться некоторыми правилами. Для установки конструкции в небольшом жилом помещении следует отдать предпочтение стандартным печам-генераторам, а вот для промышленного использования подойдут электростанции мощностью от 100 до 200 кВт.

Кроме этого, необходимо уточнить, какую именно площадь прибор сможет обслужить, а также необходимую мощность. Помимо этого, стоит заранее произвести расчет топлива, который затратиться на выработку, и оценить эффективность работы и производительность.

А также стоит отметить, что для того, чтобы поддерживать высокий температурный режим, необходимо постоянно следить за оборудованием и степенью прогорания. Дело в том, что устройства подобного типа не оснащены автономной подачей топлива. Кроме этого, стоит позаботиться об обустройстве качественной дымоходной трубой, чтобы через нее выходили продукты горения.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

6 конструкций с пошаговой инструкцией

В наше время генераторы все чаще используются в быту. Рост такой популярности связан с развитием их конструкции. Современные устройства компактные, экономичные и производительные. Есть много разных моделей, отличающихся мощностью, током, уровнем мобильности и приводом.

В этой статье:

Водяной генератор на 220 В: как сделать в домашних условиях?

Для отопления частных домов применяют разные методы. Они отличаются друг от друга передачей тепла и видом энергоносителя. В процессе использования водяного отопления применяются разные виды котлов в зависимости от типа топлива:

• Твердотопливные — в этом случае применяют для работы твердое топливо.
• Электрические — в таких котлах тепло преобразуется с помощью преобразования электричества.
• Газовые — в таких котлах теплоотдача происходит в момент сгорания газа.

Водяной генератор представляет собой емкость с водой, в которой находятся электроды для преобразования воды в кислород и водород. Чтобы сделать самостоятельно водяной генератор, потребуются:

• лист нержавеющей стали;
• пластина из оргстекла;
• трубки из резины для подвода воды и отвода газа;
• листы резины;
• источник напряжения, который должен обеспечивать поступление тока в 5–8 А.

Чтобы собрать водяной генератор, необходимо:

• Сначала нарезать нержавеющие пластины на прямоугольные листы.
• Уголки на них срезать, чтобы в дальнейшем стянуть устройство болтами.
• В каждой пластине просверлить отверстие в 5 мм на расстоянии 3 см от низа пластины для поступления и отвода воды.
• Кроме того, к пластинам следует припаять провод, чтобы присоединить его к источнику питания.

Прежде чем собрать генератор из резины, сначала нарезают кольца с диаметром 200 × 190 мм. Готовят две пластины из оргстекла с размерами 200 × 200 мм, при этом нужно заранее просверлить в них отверстия по всем сторонам под болты М8.

Собирать водяной генератор начинают так: сначала кладут первую пластину, затем резиновое кольцо, промазанное герметиком, и так далее по такой же схеме. После этого всю конструкцию стягивают болтами и пластинами из оргстекла.

В последних нужно просверлить отверстия: в одной пластине внизу, чтобы проходила жидкость, в другой — наверху для отвода газа. Туда следует вставить штуцер. На эти штуцера нужно одеть полихлорвиниловые трубки.

Справка! Чтобы газ не попал обратно в газогенератор, на пути от него к горелке нужно установить водяной затвор.

Из достоинств данного вида отопления выделяют следующие:

• экологический тип отопления, ведь при сгорании водорода в кислороде появляется вода в виде пара, при этом нет выбросов вредных веществ в атмосферу;
• можно не переделывая подключить генератор к уже существующей системе водяного отопления;
• установка работает без шума, поэтому ей не требуется какое-то специальное помещение.

К недостаткам водяного генератора относятся:

• Водород имеет большую температуру горения, поэтому простой котел может быстро сломаться.
• Во время работы с газом Брауна необходимо быть осторожным, так как он взрывоопасный.
• При работе водяного генератора необходимо применение дистиллированной воды.

Домашний агрегат, работающий на дровах

Самостоятельная сборка такой модели не представляет трудностей. При его создании необходимо купить или изъять из старого холодильника элемент Пельтье. Он представляет собой тонкостенный пластинчатый квадрат. Одна его панель производится из меди, а другая из никеля.

На них закрепляются контактные зажимы, которые подключаются к сети. Работа такого генератора заключается в том, что в момент прохождения тока сквозь металлические поверхности одна его сторона нагревается, а вторая остывает.

Во время работы генератора на твердом топливе используется обратный способ действия: одна пластина нагревается благодаря сжиганию дров, а другая охлаждается кулером и радиатором, подключенным к агрегату. В этот момент между деталями образуется электрический ток, который и нужно было получить.

Кроме элемента Пельте в процессе сборки генератора потребуются:

• металлический лист для корпуса;
• деталь, которая стабилизирует напряжение;
• кулер и радиатор;
• теплопроводящая паста;
• прибор для установки заклепок;
• ножницы по металлу;
• клепки, дрель и паяльник.

Справка: после подготовки всех необходимых инструментов и материалов можно приступать к сборке механизма. В продаже бывают готовые наборы электроинструментов.

Для начала нужно изготовить металлический корпус в форме цилиндра. Отверстия для поступления воздуха нужно устроить снизу, а сверху установить подставку с емкостью под воду.

Радиатор термопастой закрепляется с холодной стороны. С другого края закрепляется основной нагревательный элемент. При сборке еще потребуется стабилизатор электричества с USB-разъемом. Данное приспособление создаст напряжение и позволит готовить еду и заряжать разные электроприборы. Стабилизирующую часть нужно изолировать и спаять с основным элементом с учетом полюсов.

При подробном рассмотрении данного устройства есть один большой изъян — высокая цена для многих туристов и дачников. Но при частом применении стоимость оправдывается экономией на топливе. Дрова стоят дешевле в отличие от дизельного топлива и бензина.

Кроме этого, при работе такого электрогенератора в помещении нужно установить дымоход. Он выбрасывает в атмосферу продукты сгорания. Но, несмотря на эти недостатки, прибор на дровах имеет и достоинства:

• способен отопить дом до 50 метров кубических;
• может использоваться как плита для приготовления еды;
• у прибора небольшие размеры, поэтому его можно установить в небольших помещениях;
• продолжительный срок службы;
• небольшой вес;
• отсутствие шума при работе;
• экономность в применении топлива.

Из электродвигателя

Для преобразования электромотора в функционирующий генератор необходимо использовать неполярные конденсаторные батареи, поэтому электролитические конденсаторы лучше не применять.

В моторе подключить конденсатор можно по двум схемам:

• «Звезда» — с ее помощью можно провести генерацию при наименьшем количестве оборотов, но с низким напряжением на выходе.
• «Треугольник» — работает на больших оборотах, поэтому вырабатывает больше напряжения.

Мнение эксперта

Иван Зайцев

Специалист по освещению, консультант в отделе строительных материалов крупной сети магазинов

Задать вопрос эксперту

Можно создать свое устройство из однофазного мотора при условии, что оно будет оборудовано ротором. Для запуска разработки нужно использовать фазосдвигающий конденсатор. Однофазный для переделки не подойдет.

Создать генератор просто, главное, иметь под рукой все необходимые компоненты в виде:

• асинхронного мотора;
• тахометра;
• емкости под конденсатор;
• самого конденсатора;
• набор инструментов.

В процессе сборки потребуется выполнить следующие действия:

1. Для начала нужно подсоединить электродвигатель к сети и завести его. Далее тахометром определить скорость его вращения.
2. Узнав скорость, нужно к полученному значению надбавить еще 10 %.
3. Далее нужно выбрать емкость под конденсаторы.

Важно! Если емкость будет большая, то генератор быстро нагреется. Нужно подобрать такие, которые обеспечат необходимую скорость вращения.

Генератор с короткозамкнутым ротором создает высокое напряжение, поэтому если нужен показатель в 220 В, то потребуется установка понижающего трансформатора.

Основное преимущество данного аппарата состоит в том, что имеющиеся конденсаторы не требуют обслуживания, ведь вся энергия ротора передается от магнитного поля ротора и тока, вырабатываемого в процессе работы генератора.

Но есть и некоторые недостатки:

• В процессе работы нет возможности обеспечения промышленных параметров электрического тока, который вырабатывается генератором.
• Высокая чувствительность даже к небольшим перепадам рабочих нагрузок.
• При высоких нагрузках на генератор происходит нехватка электричества, после чего подзарядка становится невозможной, и генератор перестает работать.

Самодельный из магнитов

Магнитный генератор немного отличается от предыдущего. К примеру, ему не нужна установка компенсаторных батарей. Магнитное поле, которое создает электричество в обмотке статора, образуется благодаря неодимовым магнитам.

Как же создать такой тип генератора:

1. Нужно открутить имеющиеся крышки двигателя.
2. Вытащить ротор.
3. Ротор нужно проточить, при этом снять верхний слой необходимой толщины. Самостоятельно сделать такую процедуру без токарного оборудования сложно.
4. Сделать шаблон для круглых магнитов на листе бумаги. Подбирать необходимый размер нужно в зависимости от размеров ротора. Далее закрепить созданный шаблон на ротор и установить магниты полюсами и под углом в 20 градусов к оси ротора.
5. Должно получиться четыре группы полос с расстоянием в два диаметра магнита, а между ними в группе один диаметр. За счет такого расположения ротор не станет залипать к статору.
6. После установки всех магнитов нужно залить ротор эпоксидной смолой. Когда она высохнет, следует покрыть цилиндрическую часть стекловолокном и опять смолой. Благодаря такому креплению магниты крепко зафиксируются.
7. При просушке ротора его можно поставить на место и прикрутить две крышки двигателя.

Многие специалисты полагают, что для обеспечения электричеством загородного дома достаточно будет маятника с осью длиной 6 м.

В этом случае электромагниты будут толкать неодимовые магниты с силой больше 100 кг. Достоинства данного устройства заключаются в том, что оно не зависит от солнца и ветра. Кроме того, генератор не нуждается в дорогостоящих аккумуляторах как другие генераторы энергии.

Но во время его использования не исключены и некоторые проблемы:

• в процессе движения маятника в обратную сторону может поменяться полярность магнитов;
• в момент зависания маятника в верхней точке может образоваться эффект пульсации в сети.

Внимание! С ферритовыми магнитами данный проект реализовать не удастся из-за их технических характеристик.

Бензиновая модификация

Есть две конструкции бензинового генератора, изготовленного своими руками на базе двигателя от триммера и генератора от машины.

Для сборки первого генератора потребуются:

• бензиновый двигатель от триммера, желательно 4-тактный;
• рабочий автомобильный генератор;
• аккумулятор 12 В, необязательно мощный, он будет использоваться только для запуска; без него генератор не сможет вырабатывать электричество, так как на коллектор нужно будет подать начальное напряжение для первого возбуждения.

Устройство с прямой подачей простое и незамысловатое. Единственный сложный этап — подготовка вала под сверлильный патрон.

• Сначала вал обрезают и точат на станке, а затем нарезают резьбу под патрон.
• Затем навинчивают патрон, в который зажимают вал электрогенератора.
• Дальше все крепится на деревянную поставку.
• Теперь нужно запустить бензиновый движок и подключить генератор к аккумулятору. Вольтмер с лампочкой проверит его работу.

Второй способ сборки генератора чем-то похож на первый, только для процесса вращения применяется ремень. На вал триммера крепится шкив, и все соединяется ремнем. Далее все крепится на деревянное основание. Запускается триммер, и проверяется работа устройства.

Что касается достоинств бензиновых устройств, то их немало:

• Сфера использования устройства практически не ограничена. Его используют для электроснабжения загородного дома, дачного участка, при аварийном отключении электричества в больницах, аптеках и торговых точках.
• Бензиновое устройство имеет небольшие размеры и вес. Его малогабаритность обеспечивает мобильность: удобно брать с собой и перевозить в багажнике.
• Низкий уровень шума отличает бензиновые устройства от дизельных или газовых.
• Бензиновые генераторы экономичны в плане расхода топлива, его можно купить на любой заправке.

К недостаткам данного типа генераторов относятся:

• Основной минус заключается в высокой цене. Газ и дизель обходятся дешевле. Поэтому частое использование подобного устройства невыгодно в финансовом плане.
• Обладает низкой продолжительностью непрерывной работы, которая не превышает 8 часов. Но этого времени достаточно для энергоснабжения или проведения работ на участке.

Вертикальный ветряной генератор электрического тока

Сделать своими руками ветряное устройство с вертикальной осью вращения несложно. Достаточно купить обязательные составляющие детали, собрать их правильно и установить агрегат на выбранное место.

Для изготовления ветряного устройства потребуются следующие материалы:

• Осевая мачта — несущая конструкция в виде пирамиды, имеющая высоту 5 метров. На ней закрепляются генератор и лопасти.
• Лопасти ловят потоки ветра.
• Статор включает в себя фазы из катушек.
• Ротор является подвижной частью ветряка.
• Контроллер замедляет работу устройства, когда тот развивает большую мощность.
• Инвертер выдает переменный ток, а аккумулятор накапливает энергию.

Для изготовления лопастей потребуется качественный пластик. Подойдут даже пластиковые трубы. В этом случае к каждой стороне трубы закрепляются жестяные фрагменты.

Для ротора потребуются два ферритовых диска, диаметр которых 32 см. Для статора следует сделать девять катушек с 60 витками меди.

Форму для катушек нужно сделать из фанеры и выложить стекловолокном.

Собирать ветряной генератор нужно следующим образом:

• сверху в роторе проделать отверстие для шпилек.
• В статоре проделать отверстия для закрепления к подставке.
• Уложить нижний диск ротора на подставку магнитами наверх.
• Здесь же установить статор и закрепить шпильками в пластину.
• Накрыть конструкцию еще одним диском.
• С помощью вращения шпилек следует добиться равномерного сближения верхнего и нижнего дисков, после чего шпильки с пластиной аккуратно убрать.
• Закрепить генератор гайками.
• Готовое устройство прикрутить к осевой мачте.

Электричество запускается в последнюю очередь: энергия от устройства попадает на контроллер, далее собирается на аккумуляторе и превращается в переменный ток инвертором.

Вертикальный генератор превращает ветер в энергетический ресурс. Для хорошей работы ему не нужны дополнительные устройства, которые определяют направление ветра.

Для его обслуживания не требуются приспособления, обеспечивающие безопасное проведение ремонтных работ.

Полезное! Минимальное количество движущихся деталей делают такую установку надежной и устойчивой.

Аппарат работает без шума, не мешает соседям и хозяевам, не образует вредные выбросы в атмосферу и надежно служит долгие годы.

Полезное видео

Посмотрите интересный видео ролик про асинхронный электрогенератор на магнитах:

8 доступных генераторов своими руками, которые ваша электрическая компания презирает

На всякий случай Джек | Последнее обновление: 15 мая 2017 г.

Невозможно перечислить все причины, по которым вы хотите построить генератор своими руками.

Может быть, вы готовитесь к долгосрочной чрезвычайной ситуации и хотите, чтобы вырабатывал собственную электроэнергию, если сеть выйдет из строя.

Может быть, вы живете в хижине в дикой местности, поддерживаемой землей, поддерживается матерью-природой.

Возможно, вы мечтаете о автономной независимости и самостоятельности.

Может быть, вы хотите сэкономить несколько долларов на счетах за электричество или даже полностью избавиться от них.

Может быть, вам не хочется тратить деньги на что-то вроде генератора энергии Патриота.

Или, может быть, вы хотите сделать это ради чистой радости создания функциональной науки.

Независимо от причины, цель всегда одна и та же; для производства и потребления собственного электричества.

Теперь для того, чтобы жить за пределами сети, не нужно электричество. Вы можете отключиться от сети без него. Без него люди выживали по всему миру десятки тысяч лет.

Можно разбить лагерь и прокормиться без электричества. Вместо лампочек используйте свечи. Забудьте о печи, используйте тепло камина. Вместо духовки используйте дровяную печь и толстые одеяла. Вы можете сделать это с правильным набором книг по выживанию и ноу-хау лесоруба.

Но электричество значительно облегчает жизнь. И большинство согласятся, что от этого становится лучше.

Например, холодильник и морозильная камера — очень трудные приспособления для жизни в нашем современном обществе.

Но электричество — это инструмент выживания, как и любой другой, просто нематериальный и нематериальный. Но чрезвычайно полезно.

Электричество — это универсальный инструмент, который помогает достичь многих целей, связанных с выживанием. Тепло, свет, готовка, развлечения, общение, строительство.

Приложения бесконечны.

Самое приятное то, что для создания генераторов своими руками не требуется интеллекта Никола Тесла.

Или даже степень в области электротехники.

Вы можете купить генераторы энергии и установить их у себя в собственности. Или вы можете построить свой собственный. Генераторы своими руками — чрезвычайно полезные инструменты. И они могут даже способствовать повышению устойчивости вашего автономного форпоста.

Создание собственного генератора — это навык, который имеет огромное значение в ситуации «SHTF».Даже если вы не планируете делать генератор своими руками сегодня, просто знание того, «как» — это ценный навык, которым вы должны располагать.

В качестве способа познакомить вас с навыками выживания, мы раздаем наш # 78 Item Complete Prepper Checklist. Щелкните здесь, чтобы получить БЕСПЛАТНУЮ копию .

Принципы производства электроэнергии

---

Прежде чем мы перейдем к различным генераторам, которые вы можете построить своими руками, давайте рассмотрим общую концепцию. Все электрические генераторы основаны на одних и тех же основных принципах.Итак, это действительно важные концепции, которые необходимо понять.

Каждый раз, когда вы используете электричество, вы используете энергию, пришедшую откуда-то еще. Будь то угольная электростанция, водопровод или ветер, энергия исходит из другого вида энергии.

Вы конвертируете один вид энергии ( ветер, вода, геотермальная энергия, горения) в другой ( электричество ).

Итак, как превратить энергию движущейся воды в электрическую энергию, хранящуюся в батарее?

Независимо от того, какие именно генераторы своими руками вы собираетесь построить, эти две детали очень важны: статор и ротор.

Статор — это неподвижная оболочка, в которой находится ротор, который вращается внутри статора. Ротор наполнен магнитами, которые при вращении внутри статора генерируют электрический ток.

Этот ток улавливается встроенными катушками статора и передается в накопитель.

Теперь для хранения электроэнергии, вырабатываемой статором и ротором, вам понадобится аккумулятор.

Есть много коммерческих аккумуляторов, предназначенных исключительно для хранения энергии собственного производства.По сути, чем больше батарея, тем больше энергии вы можете сохранить.

Если вы планируете часто использовать генератор, я бы порекомендовал приобрести большую батарею. Один со значительным потенциалом хранения энергии. Или, что еще лучше, набор батарей, соединенных последовательно.

Если вам нужно просто электричество для зарядки фотоаппарата и фонарика, то идеально подойдут небольшие батарейки.

Теперь можно собрать собственную батарею, но лично я предпочитаю вернуть старую батарею к жизни. Это проще и менее опасно.

Если вы хотите узнать, как восстановить старые батареи, ознакомьтесь с этим курсом по восстановлению батарей EZ.

В качестве способа познакомить вас с навыками выживания, мы раздаем наш # 78 Item Complete Prepper Checklist. Щелкните здесь, чтобы получить БЕСПЛАТНУЮ копию .

Создание самодельных генераторов своими руками — 8 лучших решений

---

Есть несколько способов снять шкуру с кошки.Верно? Если вы хотите сделать электричество своими руками, вы можете смотреть в небо, смотреть на море, заглядывать в землю, заглядывать в свой гараж…

Потенциал производства электроэнергии есть повсюду.

Это хорошо, потому что в любой ситуации есть возможность выработки электроэнергии. Вам просто нужно понять, как это использовать.

По этой причине я составил очень краткий, но исчерпывающий список генераторов DIY.

1. Велогенератор:

Я поставил это первым, потому что это очень простая идея.

Поворачивая шестерни ( или колесо ) вашего велосипеда, вы превращаете его в ротор. Таким образом, вы можете одновременно производить электричество и тренироваться.

Нужно вскипятить воду? Нет проблем, потратите двадцать минут на самодельный велосипедный генератор — и готово!

Нужна лампа для чтения? Нажмите на педаль во время чтения, и у вас будет свет, пока вы находитесь на велосипеде!

Очевидно, это требует физического труда. Вы не будете обогревать большой дом с помощью велосипедного генератора.Но если вам нужно электричество для небольших быстрых задач, велосипедный генератор — отличный способ сделать это.

Для этой установки вам даже не понадобится целый велосипед — вы можете собрать велосипедный генератор своими руками, используя старые детали велосипеда. Таким образом, нет необходимости разбирать ваш любимый велосипед.

В следующем видео они используют двигатель беговой дорожки для преобразования энергии ног в электрическое напряжение, вот где вы можете получить двигатель беговой дорожки.

2. Гидроэлектрический генератор:

Я собираюсь пойти дальше и назвать гидроэнергетику ЛУЧШИМ вариантом в этом списке.Потому что надежен, стабилен и чрезвычайно эффективен.

Гидроэлектроэнергия используется тысячи и тысячи лет. Древние греки были первыми приписывают преобразование движущейся воды в измельчение пшеницы. Они не использовали электричество, но они использовали энергию. Они превратили проточную воду в полезное занятие по производству муки.

Какая именно концепция лежит в основе производства гидроэлектроэнергии?

Гидравлические колеса — самый популярный способ получения гидроэнергетики.Помещая колесо в движущуюся воду, движение воды передается на прялку. Затем это колесо прикрепляется к ротору. И энергия накапливается статором перед передачей в батарею.

Многие ручьи и реки текут с почти постоянной скоростью. Таким образом, гидроэлектроэнергия вырабатывается круглосуточно — эффективно и рационально.

К сожалению, построить и установить действующую гидроэлектростанцию ​​самому сложно. Не невозможно, но требует большой дальновидности, подготовки и планирования.

И, конечно же, рядом нужен проточный водоем. Так что они не зависят от местоположения, что делает их относительно редкими.

3. Энергия ветра:

Ветер является одним из лучших вариантов после гидроэнергетики.

Основная идея та же — большие лопасти улавливают импульс ветра и передают его на ротор / статор.

К сожалению, ветряные турбины представляют проблему для обычного Джо. Обычно они требуют постоянного ухода и обслуживания.

Вот почему большинство крупных ветряных электростанций имеют команду высококвалифицированных инженеров. Их специально обучили управлению этими ветряными турбинами. Но становится легче.

Наиболее важным аспектом установки ветряной турбины является инвестирование в эффективную установку ротора / статора. Установка турбины, позволяющая улавливать как можно больше ветра.

Однако это действительно работает только в ветреных регионах. Ветер не принесет вам никакой пользы, если вы живете в месте, где воздух постоянно неподвижен ( или даже непредсказуемый ).

Если вы хотите, чтобы ваш ветряной электрогенератор окупился, вам нужно много стабильных и надежных ветров.

А вот подробное видео, как превратить старую аккумуляторную дрель в ветряную турбину.

Дополнительным преимуществом энергии ветра и воды является их экологическая устойчивость. Использование этих природных ресурсов (ветер и поток воды ) для выработки электроэнергии не приводит к выбросу загрязняющих веществ в процесс.

В качестве способа познакомить вас с навыками выживания, мы раздаем наш # 78 Item Complete Prepper Checklist. Щелкните здесь, чтобы получить БЕСПЛАТНУЮ копию .

4. Ручной генератор:

У меня есть фонарик, который не требует зарядки и замены батареек. Это ручной фонарик.

Все, что вам нужно сделать, это повернуть ручку, пока вы не создадите достаточное трение, чтобы привести вещь в действие. Это базовый тип ручного кривошипного генератора, и тот, который вы можете построить, аналогичен ему.

Это электрическое поколение похоже на велосипедный генератор.Он преобразует человеческую энергию в электрическую. Другими словами, вы получаете то, что вкладываете в это.

Если вам нужно экономить калории из-за недостатка еды, ручной генератор — плохой выбор. Но если вы потерялись в море и вам нужно подать сигнал о помощи, очень полезно иметь ручной генератор света.

Это ситуативно — ручные генераторы — не лучший вариант, , но они подойдут в крайнем случае.

Вот видео о том, как превратить старую аккумуляторную дрель в ручной генератор, сделанный своими руками.

5. Компостный теплогенератор

Как насчет выработки тепла из отходов?

Тепло — это не электричество , однако тепло — это форма энергии, которая очень полезна.

Также интересно иметь возможность использовать компостные материалы ( древесную щепу, скошенную траву, мульчу, сено и т. Д. ) для генерирования большого количества тепла. Тепло, которое можно использовать для обогрева небольшого дома, теплицы, или даже для обогрева гидромассажной ванны.

Единственное предостережение: для циркуляции воды необходимо запустить насос.Таким образом, хотя эта установка создает тепло, для ее работы требуется некоторое количество энергии.

6. Генератор атмосферной энергии

Наша атмосфера полна этой потенциальной электрической энергии, которая ждет, чтобы ее использовали. Но вот в чем проблема: как использовать эту энергию для использования и потребления?

Можно генерировать небольшие количества «свободной» энергии, но ничего из того, что я знаю, не было изобретено для этого в масштабе . Однако это источник энергии, за которым нужно следить, потому что в нашем современном мире постоянно создаются и разрабатываются новые изобретения.

7. Солнечная энергия

Все знают о солнечной энергии, и на самом деле многие дома полностью или частично питаются от солнечной энергии.

Сейчас солнечные лучи свободны, но собирать их и преобразовывать в полезную энергию — нет.

Тем не менее, вы можете значительно сократить расходы на установку солнечной системы, если поймете, как она работает и как построить свою собственную солнечную энергетическую систему своими руками.

Если вы заинтересованы в правильной настройке системы для самостоятельной работы на солнечной энергии, , загляните в The Backyard Revolution.

• Неважно , если у вас нет денег, чтобы потратить на нелепую готовую систему за 20 тысяч долларов.
• не имеет значения, если у вас нет времени или терпения, чтобы пройти через испытания и ошибки.
• Неважно , если вы никогда раньше ничего не строили ( даже стул из ИКЕА )

Это просто, легко и дешево — это, пожалуй, лучший генератор DIY на рынке сегодня!

Нажмите здесь, чтобы узнать больше

8.Генератор биогаза

Общая идея генератора биогаза довольно проста. Вам просто нужен источник органических отходов, таких как сельскохозяйственных отходов, , навоза, , коммунальных отходов, , растительного материала, сточных вод, , зеленых отходов , или пищевых отходов, . Затем вы берете эти органические отходы и помещаете их в большой контейнер или резервуар, называемый варочным котлом.

В варочный котел вы наполняете его органическим материалом и водой в определенном соотношении.

При разложении органических отходов выделяется тепло и газ.

Этот биогаз может затем приводить в действие генератор , который затем преобразует дешевый ( часто бесплатный ) биогаз «отходы» в электричество.

Если это похоже на установку, которую вы хотите построить, попробуйте Liberty Generator.

Электричество своими руками для выживания

---

Очевидно, что электричество облегчает жизнь. Качество человеческой жизни во всем мире резко возросло, когда она стала общим ресурсом.

Но для наглядности вот краткий список применений электричества для выживания:

Тепло

Во-первых, наиболее важное использование электричества для выживания — это способность вырабатывать тепло. Особенно в зимние месяцы и в более прохладных регионах.

Наличие метода быстрого и эффективного обогрева вашего убежища меняет правила игры.

Готовка

Благодаря электричеству вам не придется разжигать огонь каждый раз, когда вы хотите приготовить еду. Также не нужно держать под рукой большой запас сухих дров (, хотя я очень рекомендую ).

Но жизнь проще, если использовать конфорки, электрические сковороды, тостеры или мультиварки. Все это значительно упрощает приготовление еды.

Это еще более важно для того, чтобы уметь готовить еду в чрезвычайной ситуации.

Освещение

Аварийные свечи и газовые фонари вызывают ностальгию и работают в более короткие сроки. Но все мы знаем, что это не самый эффективный или самый действенный способ осветить комнату.

Современные светодиодные электрические лампы потребляют очень мало энергии и служат очень долго. Есть также много вариантов перезаряжаемых фонарей, фонариков и ламп. Это эффективно и безопасно для окружающей среды.

Развлечения

Хотите верьте, хотите нет, но развлечения могут быть столь же ценным средством выживания, как и свежие продукты, потому что они сохраняют ваше здравомыслие, что бесценно в ситуации выживания.Черт возьми, здравомыслие — ценный ресурс в любой ситуации.

Зарядка мобильного телефона или небольшого радиоприемника может превратить неприятные обстоятельства в сносные.

Конечно, библиотека книг о выживании и игральных карт на выживание также является развлечением без использования электричества.

Пленка / фотография

Камеры и оборудование для съемки используют электричество, и для работы требуются батарейки. Поэтому, если вам нужно дождаться выстрела, вам, возможно, придется использовать небольшой самодельный генератор энергии для зарядки и питания вашего оборудования.

Истязание врагов

Вы смотрели фильм Одержимые? Ну, в нем Лиам Нисон использует автомобильный аккумулятор, чтобы пытать и допросить похитителей своей дочери. Это довольно жестоко — , но, черт возьми, свою работу он выполняет.

В любом случае, если вам нужна форма «расширенного допроса», электричество ее предлагает.

В качестве способа познакомить вас с навыками выживания, мы раздаем наш # 78 Item Complete Prepper Checklist. Щелкните здесь, чтобы получить БЕСПЛАТНУЮ копию .

Последнее слово

---

Электричество — один из самых эффективных инструментов выживания, когда-либо использовавшихся человеком. Это облегчает жизнь на Земле. Мы используем его для достижения бесконечного количества целей.

И что самое приятное в этом, энергия повсюду — она ​​ждет вас и ваших генераторов DIY.

Извлеките его из ветра или воды, используйте свою физическую силу или перенесите из другого источника энергии.

Если вы поймете концепцию сбора энергии, вы далеко пойдете. Если вы запомните эти принципы, у вас будет возможность построить генератор с нуля практически в любом месте.

Теперь это уверенность в себе.

В качестве способа познакомить вас с навыками выживания, мы раздаем наш # 78 Item Complete Prepper Checklist. Щелкните здесь, чтобы получить БЕСПЛАТНУЮ копию .

Помни: готовься, адаптируйся и побеждай,

Джек «На всякий случай»

стр.с. Вы знаете, где ближайший ядерный бункер от вашего дома?

В США есть много абсолютно бесплатных природных ядерных убежищ. И один из них находится рядом с вашим домом.

Щелкните здесь, чтобы увидеть ближайший к вашему дому природный ядерный бункер?

Нажмите на изображение выше, чтобы узнать, где вам нужно укрыться.

Получите видео «10 шагов к базовой готовности» БЕСПЛАТНО.

Plus ежедневные советы по выживанию (отписаться в любой момент).

Рекомендуемая литература

Ветряк своими руками — Возобновляемая энергия

Может быть, вы живете на лодке, отдыхаете в уединенной хижине или живете вне сети, как я. Или, может быть, вы просто хотите снизить счет за электроэнергию. В любом случае, с помощью горстки недорогих и легких материалов, вы можете построить самодельный ветрогенератор, который сделает электричество вашим, пока дует ветер.Вы сможете осветить эту кладовую, включить электричество в свой сарай или использовать генератор, чтобы поддерживать все аккумуляторные батареи вашего автомобиля.

Электричество для моей автономной кабины поступает от солнечной и ветровой энергии, хранящейся в группе из четырех 6-вольтовых батарей для гольф-каров, подключенных к 12-вольтовой системе. Контроллер заряда и аккумуляторная батарея предохраняют мою систему от недостаточной или чрезмерной зарядки. Весь шебанг обошелся мне меньше чем в 1000 долларов, и у меня есть освещение, вентиляторы, телевизор и стереосистема, холодильник и диско-шар, который поднимают для особых случаев.

Если вы можете поворачивать гаечный ключ и работать с электродрелью, вы можете собрать этот простой генератор за два дня: один день на поиск деталей и один день на сборку компонентов. Четыре основных компонента включают автомобильный генератор переменного тока со встроенным регулятором напряжения, вентилятор и блок сцепления General Motors (GM) (я использовал один из двигателя GM 350 1988 года), опору или столб, на котором можно установить генератор (15 футы использованных 2-дюймовых трубок обошлись мне в 20 долларов) и металл для сборки кронштейна для крепления генератора на мачте или столбе.Если вы любитель Ford или Mopar, это нормально — просто убедитесь, что в вашем генераторе есть встроенный регулятор напряжения. Вам также понадобится электрический кабель или провода, чтобы подключить генератор к аккумуляторным батареям. Я использовал 3-жильный кабель 8-го калибра, украденный из масляного пятна. (И они сказали, что переход от ископаемого топлива к возобновляемым источникам энергии займет годы. Пфф!)

Узел муфты вентилятора к генератору

Лопасти ветрогенератора заменены на муфту вентилятора автомобиля.Чтобы прикрепить лопасти к генератору, вы можете приварить ступицу муфты вентилятора непосредственно к ступице генератора — просто убедитесь, что вентилятор точно совмещен с валом генератора. Кроме того, убедитесь, что разъемы для встроенных проводов генератора расположены в нижней части генератора. Если у вас нет доступа к сварочному аппарату, вы можете подключить муфту вентилятора к генератору, используя следующие материалы:

• Шайба 5/8 дюйма на 3 дюйма, толщина 3/16 дюйма
• Электродрель
• Метчик с резьбой 1/4 дюйма
• Сверло, соответствующее специальному метчику с резьбой
• (4) 1 / Болты от 4 дюймов на 1-1 / 2 дюйма до 2-1 / 2 дюйма с соответствующими гайками и стопорными шайбами ​​

Создайте соединение, используя 3-дюймовую шайбу и четыре болта, которые будут скреплять вместе муфту вентилятора и генератор.Просверлите четыре отверстия в шайбе, чтобы они совпадали с отверстиями в муфте вентилятора, а затем нарежьте резьбу в отверстиях с помощью метчика на 1/4 дюйма. Вкрутите болты в отверстия. Чтобы определить длину необходимых болтов, поместите вентилятор на верхнюю часть генератора так, чтобы шкив вентилятора опирался на шкив генератора и оба вала были расположены на одной линии. Измерьте длину по двум валам от задней части вентилятора генератора до задней части ступицы муфты вентилятора. Используйте эту длину для болтов. Отвинтите гайку шкива генератора и снимите шкив и небольшой вентилятор.Наденьте соединение, которое вы сделали из шайбы и четырех болтов на вал генератора, так, чтобы болты были направлены в сторону от генератора. Затем снова прикрепите вентилятор генератора и гайку к валу, не снимая шкив. Большая гайка удерживает соединение на месте. Присоедините узел муфты вентилятора к болтам, которые теперь выступают из генератора, и затяните гайки с установленными стопорными шайбами.

Кронштейн для установки генератора

Если у вас есть сварщик, сделать кронштейн несложно.Я использовал 1-дюймовую квадратную трубку для всех частей кронштейна и кусок 1-дюймовой трубы длиной 2 фута для вращающегося стержня, который помещается внутри стойки. Если у вас нет сварщика, не бойтесь. Кронштейн в сборе может быть соединен с оцинкованной трубой 1/2 дюйма и фитингами. Вот список фитингов, которые вам, скорее всего, понадобятся:

• (5) тройников 1/2 дюйма
• (2) колена 1/2 дюйма
• (2) штуцера 1/2 дюйма на 12 дюймов
• (2) 1/2 дюйма- ниппели размером 6 дюймов
• (2) штуцеры 1/2 дюйма на 1 1/2 дюйма
• (2) ниппели 1/2 дюйма на 2 дюйма
• (3) 1 / 2-дюймовые соски

Хвостовой плавник должен быть прикреплен к 12-дюймовому ниппелю в задней части кронштейна, чтобы вращать генератор и выровнять его с направлением ветра.Вы можете вырезать плавник высотой около 1 фута и длиной 2 фута из старого оловянного сайдинга или кровли с помощью ножниц или резака — лучше всего подойдет прямоугольный треугольник. Если вы используете гофрированный металл, обязательно обрезайте ребро так, чтобы гофры проходили горизонтально. После того, как плавник будет вырезан, положите его поверх одного из 12-дюймовых ниппелей и просверлите три пилотных отверстия в нижней части хвостового плавника и в боковой части соска. Используйте три винта (подойдут стальные кровельные винты), чтобы прикрепить хвост к ниппелю.

Башня ветрогенератора

Я использовал старую телевизионную антенную вышку высотой 20 футов вместе с трубой диаметром 2-1 / 2 дюйма для верхней части. Вам также потребуется приварить или закрепить болтами упор в верхней части мачты, который будет контактировать с упором на вашем узле кронштейна. Ограничители позволяют генератору вращаться только на 360 градусов по часовой стрелке или против часовой стрелки, поэтому ваш кабель не перекручивается вокруг мачты и мачты.

Соединение 2–3 / 8-дюймовых толстостенных металлических труб длиной от 10 до 20 футов (или высотой после возведения) создает хорошую башню после того, как ее прикрепят к зданию или другой прочной, стационарной конструкции.Убедитесь, что он надежен, и при необходимости рассмотрите возможность использования растяжек.

После того, как вы скрепили все компоненты генератора вместе и прикрепили к кронштейну в сборе, установите его на неустановленную мачту или опору. Вставьте трубу на кронштейне генератора в опору или верх башни. Используйте две стальные шайбы, сложенные вместе, чтобы создать гладкую поверхность, которая будет служить опорой между генератором и башней. Присоедините положительный и отрицательный провода к генератору и закрепите их на кронштейне и вдоль опоры с помощью стяжек, тюков или изоленты.(На самом деле он не самодельный, если на нем где-то не есть небольшая проволока и клейкая лента, не так ли?) Убедитесь, что в проводах достаточно провисания, чтобы ветрогенератор мог вращаться на 360 градусов.

Скорее всего, вам понадобится помощь, чтобы поставить башню и генератор в вертикальное положение, так как они будут довольно тяжелыми. Веревки и попутчик помогут, если вы поднимаетесь довольно высоко. Если в вашем районе всегда ветрено, вам нужно только подняться достаточно высоко над землей, чтобы движущиеся части находились над головой.Надежно закрепите башню на месте. Ветер может быть обманчиво сильным, поэтому не срезайте углы на этом этапе окончательной сборки. После того, как вы установили свой ветрогенератор, подключите провода к аккумуляторной батарее с контроллером заряда между ними, чтобы предотвратить недозаряд или перезарядку.

Теперь вы готовы зажигать свет, заводить джемы и исполнять те старые дискотечные трюки, которые, я знаю, вы копили на электрическую горку с семьей и друзьями.

Небольшой отказ от ответственности: создавайте и используйте на свой страх и риск.Мой генератор работает нормально, но вы несете ответственность за свою работу. Удачи и сил!

---

Роберт Д. Коупленд разводит и продает мясной скот на травяном откорме и является владельцем автономного пансионата в Техасе под названием The Sunflower , в комплекте с коттеджами из соломенных тюков и глиняной штукатурки, свежих органических питание, обучение пермакультуре, семинары и многое другое!

Другие статьи по ветроэнергетике:

Power From the Wind — это полностью переработанное и обновленное издание руководства для частных лиц и предприятий, заинтересованных в установке небольших ветроэнергетических систем.Это практическое руководство, написанное для непрофессионала, дает точное и беспристрастное представление обо всех аспектах малых ветроэнергетических систем, в том числе:

• Опции ветроэнергетики и ветроэнергетики
• Способы оценки ветровых ресурсов на вашем участке
• Ветряные турбины и башни
• Инверторы и батареи
• Монтаж и обслуживание систем
• Стоимость и преимущества установки ветряной системы

Читатели получат знания, необходимые им для принятия мудрых решений при проектировании, покупке и установке небольших ветроэнергетических систем, а также для эффективного общения с установщиками ветряных систем, а также смогут помочь сделать наиболее разумный и экономичный выбор.Заказ в магазине новостей Матери-Земли или по телефону 800-456-6018.

---

Первоначально опубликовано: апрель / май 2017 г.

Идеи генераторов DIY | Backdoor Survival

Существует множество различных вариантов выработки энергии, о которых вы, возможно, даже не думали или даже не подозревали. Знание того, как собрать генераторы энергии, — это не только ценный навык для торговли и бартера, но и может сделать вашу жизнь намного более приятной в ситуации SHTF.

Когда я начал исследовать эту тему, было удивительно, сколько там лежит старого хлама, который можно было бы использовать для выработки электроэнергии, имея немного ноу-хау и инструменты.

Я хочу, чтобы после прочтения этого вы воодушевились «взять на себя ответственность» за свои будущие потребности в электроэнергии. Для тех, кто пользуется солнечной энергией, это может быть ценным дополнением к опциям, которые у вас есть для зарядки батарей при необходимости.

В то же время я понимаю, что не всем удобно складывать некоторые из этих вещей, и некоторые вещи нужно покупать, если только у вас нет больших навыков.

Я, например, не хотел бы пытаться сделать ветряную мельницу, но если вы удобны, то во что бы то ни стало, я призываю вас исследовать. Я включил несколько вариантов генераторов, которые находятся в разных ценовых диапазонах, для тех, кому нужно что-то получить сейчас или у которых ограниченное пространство.

Многие из этих идей довольно сложны, поэтому я включил несколько ссылок на видео на Youtube, где новаторские люди покажут вам, как сделать эти генераторы.

Целые книги могут быть написаны по любой из этих концепций, и, вероятно, так и было для краткости и для начала, я включил эти ссылки и рекомендую вам посмотреть несколько видеороликов, прежде чем начинать свой собственный проект.Нет ничего лучше, чем наблюдать за чем-то руками.

Генератор от двигателя газонокосилки

Использование генератора переменного тока газонокосилки — проверенный способ выработки значительного количества энергии. Хотя для этого вам нужен бензин, газонокосилки сжигают так мало, что это заслуживает рассмотрения. Некоторые сообщают, что двигатель мощностью 2 лошадиных силы проработает около 4 часов на галлоне бензина.

Есть много косилок с приличными двигателями, но нуждающихся в другом ремонте, из-за которого кому-то не стоит их оставлять. Вам также понадобится генератор. Генераторы для грузовиков можно найти на свалках или, если у вас есть друг, который всегда работает с грузовиками, вы можете сказать, что вам нужен генератор. Вы можете использовать генераторы меньшего размера, но для выработки электроэнергии лучше подходят более крупные.

Имейте в виду, что при этом вырабатывается мощность 12 вольт, поэтому вам нужно будет приобрести инвертор, чтобы повысить мощность до стандартных 120 вольт для работы ваших типичных устройств и тому подобного. Те, у кого есть солнечная энергия, вероятно, уже имеют один из них под рукой, но в противном случае они не очень дорогие.Конечно, чем больше инвертор, тем дороже.

На видео выше используется инвертор мощностью 500 Вт, который обеспечивает достаточно небольшую мощность и значительную возможность зарядки аккумулятора. Существует множество версий этого генератора, и просмотр нескольких видео — один из лучших способов понять основы.

Гидравлические турбины

Те, у кого есть проточная вода, имеют преимущество, когда дело доходит до этого типа электрогенератора.Чем быстрее поток, тем лучше ваши возможности по выработке электроэнергии.

Если у вас не хватает потока, вы можете что-то с этим поделать. Выкопайте участок ручья, чтобы было больше перепадов. По сути, вам нужна вода, чтобы вращать колесо, и все, что вы можете сделать, чтобы облегчить это, будет большим подспорьем.

Может помочь резервуар с водой. Есть несколько способов сделать это. Во-первых, вы можете попрактиковаться в водосборе. Если вы соберете дождевую или ливневую воду и храните ее в резервуаре, вы можете выпустить эту воду, чтобы быстрее вращать турбину.Это позволяет вам генерировать дополнительную энергию в ключевые моменты времени.

Еще один способ взглянуть на это — использовать поршневой насос, чтобы использовать давление воды для перекачки воды в резервуар из ручья, реки или ручья. Эта вода затем помещается в заглушенное место или резервуар и может быть выпущена или настроена на слив по мере необходимости, чтобы у вас был лучший поток через ваше водяное колесо / турбину.

Это может быть особенно полезно, если скорость потока воды в ручье временами бывает нерегулярной или просто для того, чтобы у вас дома была максимальная мощность.Чем большего падения и скорости вы достигнете, тем быстрее вы наберете мощность.

Есть так много способов отвести воду или уловить лишнюю воду. Водяные турбины — это потрясающая вещь, если вам посчастливилось иметь источник воды, но даже если вы это сделаете, в период засухи вам понадобится еще один резервный источник энергии или значительно сократите потребление энергии. Вот несколько полезных ссылок на видео на Youtube.

Ветряные турбины

Маленькие ветряные турбины недороги, и я хотел попробовать их сам, но полагаю, что их ждет та же участь, что и большие здесь.Вы также должны знать о проблеме птиц и ветряных мельниц.

Экологи и любители птиц сетуют и борются с реальностью того, сколько птиц погибает в районах, где используется много ветряных турбин. . Даже небольшая ветряная мельница может внести свою долю потерь. Решать, сможете ли вы с этим справиться, зависит от вас.

Вот несколько турбин для подзарядки аккумуляторной батареи или просто для подачи электроэнергии в ваш дом. Большинство людей заряжают аккумуляторы, чтобы при необходимости воспользоваться ветром.Я добавляю большую и меньшую турбину, чтобы вы на нее посмотрели.

Ветряная мельница Комплект ветряной турбины

Одним из главных преимуществ этой турбины является то, что она имеет меньшую скорость — 4,5 миль в час.

Это означает, что вы можете начать развивать мощность на той скорости, которая на самом деле не такая уж и высокая. Это значительное улучшение по сравнению со старыми проектами.

Ветрогенератор BestEquip

Эта 400-ваттная турбина является хорошим вариантом для тех, кто хочет испытать энергию ветра, но не делать больших вложений.

Если вы просто хотите использовать ветер в качестве дополнения, а не основного источника энергии к существующей системе, то это решение стоит рассмотреть. Хозяйственные постройки и сараи, которым требуется немного энергии или которые обращены в правильном направлении, чтобы ловить ваши обычно преобладающие ветры, могут справиться с этой меньшей турбиной. Легко собирается и имеет гарантию.

Самодельные ветряные турбины

Если у вас есть немного под рукой, можно сделать свой собственный ветряк. Вот ссылка на видео по созданию собственной ветряной турбины с некоторыми основными расходными материалами, перечисленными ниже.

• 27 ″ лопаты для снега
• 4 ″ круглый водонепроницаемый бокс.
• Круглый атмосферостойкий чехол 4 ″.
• Ниппель для оцинкованной трубы, 3/4 дюйма X 12 дюймов
• Соединитель с установочным винтом EMT Snap N, 3/4 ″
• JB Weld
• Самонарезающие винты
• Опорные подшипники подушки

Вам также понадобятся стержень из кабелепровода EMT 3/4 ″.

Посетите сайт этого сотрудника. У него есть отличные идеи для создания собственных энергосистем.

Солнечные генераторы

Это еще одна концепция производства электроэнергии, в которой есть миллион различных вариантов реализации. Чтобы немного сузить круг вопросов, вам нужно подумать о том, что вам нужно в этих терминах.

• Что-то, что сделает ваш генератор портативным . Многие люди пользуются вагонами или тележками. У вагона много преимуществ. Например, вы можете тянуть его с помощью квадроцикла или газонного трактора, если хотите, или просто тянуть рукой и перемещать генератор, не ломая компоненты и не перемещая их по отдельности, потому что они такие тяжелые,
• Батареи .Герметичные морские батареи доступны в любом крупном автомобильном магазине или Wal-Mart и предлагают более дешевую и столь же эффективную альтернативу тем, которые продаются исключительно для солнечных батарей. Чем больше ампер-часов хранит батарея, тем больше энергии у вас под рукой, поэтому две батареи позволят хранить больше памяти, чем одна.
• Инвертор . Он может отличаться по размеру. Вы захотите, чтобы размер вашего инвертора соответствовал размеру системы, которую вы хотите создать. Более крупные инверторы стоят дороже, поэтому, если вы просто создаете небольшой генератор, нет смысла тратить на действительно большой, если у вас нет планов расширения в короткий период времени.
• Панели солнечных батарей. Они бывают всех размеров, некоторые из них занимают больше места, чем другие, или даже складываются. Панель на 100 Вт стоит вложенных средств. Конечно, вы можете выбрать меньший размер, но с такой низкой ценой на панели, зачем беспокоиться о меньших панелях, которые потребуют больше времени для зарядки аккумулятора?
• Разные провода и разъемы . Опять же, это будет зависеть от других ваших компонентов. Иногда эти вещи входят в комплект, но вам, скорее всего, понадобятся, по крайней мере, кабели для подключения аккумулятора.

Вот несколько ссылок на некоторые солнечные генераторы, созданные другими выживальщиками.

Готовые варианты

Вы можете сократить путь и приобрести небольшой солнечный генератор по разумной цене. Вот несколько легких и недорогих вариантов. Вы можете зарядить их несколькими способами, поэтому, если у вас еще нет солнечных панелей, вы все равно можете купить один из этих генераторов и добавить панели позже, если хотите.

Чистый резервный портативный аккумуляторный генератор с синусоидальной волной

Это впечатляющий блок питания с розетками для всех ваших нужд.При весе чуть более 5 фунтов это достаточно легкий и достаточно маленький, чтобы даже те, кто живет в небольших квартирах в городе, могли иметь под рукой резервную мощность в шкафу!

Goal Zero Yeti 150

Ground Zero производит солнечные генераторы, удовлетворяющие самые разные потребности в энергии. Yeti 150 идеально подходит для тех, кому нужен базовый резервный источник питания.

Ground Zero продает солнечные панели собственной марки, но за эти деньги я бы просто купил другую, менее дорогую марку. Если у вас более высокие потребности в хранении энергии, Ground Zero предлагает генераторы, которые могут обеспечить резервное питание для всего дома.

Время зарядки аккумуляторов зависит от продолжительности солнечного света и размера солнечных панелей. Существует ограничение на количество подключенных панелей.

Почему не бывает нескольких типов?

Ни один генератор не будет идеальным для всех. На самом деле, вы вполне можете сделать несколько типов. Если у вас есть место, вы можете иметь небольшую ветряную турбину, а также солнечный генератор.

Те, кому посчастливилось иметь на своей территории проточную воду, могут добавить водяное колесо.Использование большого количества источников энергии может привести к тому, что вы сможете обеспечить большую часть или даже всю вашу собственную энергию, что сэкономит вам много денег и сделает вас менее зависимым от сети в любой ситуации — от стихийного бедствия до экономического коллапса. .

Не торопитесь, изучая навыки, необходимые для построения этих систем, и делайте это правильно. Хотя это может занять у вас больше времени, чем вы ожидаете, если вы только начинаете работу с проектами такого типа, приобретение навыков того стоит, и вы можете сэкономить много денег, покупая что-то готовое.

Даже если вам придется купить большую часть деталей, есть вероятность, что вы сможете собрать что-то, что даст больше энергии по той же цене, что и готовая установка, или снизит стоимость на меньшей установке, которая у вас есть. Ваш глаз.

Вы сделали генератор дома? Что было самым простым и самым сложным в этом? Прокомментируйте, пожалуйста, ниже, чтобы мы могли учиться вместе. Держу пари, что у некоторых из вас есть отличные идеи по созданию устойчивой энергии из того, что у вас есть под рукой!

Если вам понравилась эта статья, подпишитесь на нашу страницу в Facebook.

Жизнь за пределами сети: как производить собственное электричество

Когда мы с женой переехали в Монтану, мы нашли удобный дом на нескольких акрах земли с видом на горы.

Была только одна загвоздка — дом был отключен от электросети. Фактически, каждый в подразделении генерировал свою собственную энергию, включая отель типа «постель и завтрак» поблизости.

Это не значит, что он был примитивным. В доме были солнечные батареи, ветряная турбина, аккумуляторная батарея и инвертор, генератор и полный набор бытовой техники, включая стиральную машину и сушилку, холодильник, плиту, спутниковое телевидение, пропановую печь и даже посудомоечную машину.

Поскольку я работал на когенерационной электростанции до приезда в Монтану, я не слишком беспокоился о выработке собственной электроэнергии, поэтому мы купили дом.

Солнечная панель с трекером

Life Off the Grid

Предыдущий владелец показал мне важные объекты и рассказал, как с ними работать. Когда мы въехали, мы вставили компактные люминесцентные лампы в каждую розетку, запрограммировали термостат на автоматическое понижение температуры ночью и обязательно выключили свет, когда выходили из комнаты.Мы думали, что у нас все под контролем.

В нашу третью ночь в доме мы легли спать, как обычно, под слабый шум ветра снаружи, звук, который мы уже начали получать, потому что он генерировал большую часть нашей энергии. Посреди ночи меня разбудил звук — ничего. Ни гула холодильника, ни вентилятора печи, ни ветра. Крошечный индикатор питания на детекторе угарного газа не горел, как и цифровой дисплей на радиочасах. У нас не было силы.

Ветряная турбина

Я встал и вышел на улицу, чтобы проверить силовое оборудование.Очевидно, ветер утих ночью, и небольшое количество потребляемой энергии истощило батареи. Я запустил бензиновый генератор, и он начал подавать электроэнергию в наш дом и заряжать батареи.

Я только что усвоил первый урок энергии ветра и солнца: на них не всегда можно рассчитывать, когда они нужны. Независимо от того, где вы находитесь, солнце всегда заходит, а ветер перестанет дуть.

7 проектов по использованию возобновляемых источников энергии для ветряных турбин, которые можно выполнить за выходные

Помните, когда вы могли сделать свой собственный небольшой генератор для хобби, который включал скручивание проволоки вокруг нескольких гвоздей? Становится так просто сделать ветряную турбину своими руками из материала, найденного в вашем доме или даже утилизированного из старой стиральной машины или беговой дорожки.Мы исследовали Интернет, чтобы найти несколько основных идей о том, что нужно для создания любительской турбины или солнечной панели, которые могли бы фактически компенсировать некоторые затраты на электроэнергию на вашей ферме, хижине, лодке или коттедже. Вот несколько креативных идей, которые можно решить.

# 1 Ветряная турбина генератора переменного тока сделай сам — Новости Матери-Земли

Этот простой проект включает в себя автомобильный генератор переменного тока с регулятором напряжения и создание автономного источника электроэнергии для удаленной кабины автора.

Маленькая турбина установлена ​​наверху старой телебашни (помните те?) Со стандартными трубопроводами и кронштейнами, чтобы все это было в безопасности.Система подключена к местным аккумуляторным батареям. Весь проект DIY Wind Turbine стоил около 1000 долларов.

Это не самый красивый ветряк, но он дешевый. Однако автор предупредил, что из-за веса двигателя установить самодельную ветряную установку на вершину 20-футовой башни было непросто.

# 2 DIY Лопата для снега Ветряная турбина

В этом следующем проекте творчески используется общий инструмент, найденный в северной стране; лопата для снега.Этот автор купил большую часть этого оборудования на Amazon и создал башню для своей ветряной турбины своими руками на деревянных полноприводных автомобилях.

Большая часть материала, который он купил на Amazon, состоит из труб, соединений и ниппелей для электропроводки. Проект генерировал мощность с помощью 300-ваттного двигателя с постоянными магнитами, установленного на основании.

Автор, Маунтин (Бумер) Майк, вложил всего 200 долларов в эту ветряную турбину, сделанную своими руками. Очень низкий порог для установки ветряной турбины.Полный список запчастей можно найти на SolarPowerSimplified.com

.

# 3 DIY Беговая дорожка Мотор с вертикальным доступом Ветряная турбина

Следующий проект ветряной турбины своими руками — установка, которую можно разместить где угодно. Он может быть даже портативным. Использование ободов велосипедных колес, трубы из ПВХ и утилизированного двигателя беговой дорожки.

Эту портативную вертикальную турбину с примерно 50 Вт генерируемой мощности можно перемещать и размещать там, где дует ветер. Единственный недостаток, который отмечает автор, заключается в том, что для начала вращения требуется довольно много ветра.Все материалы были собраны в гаражах и мусорных магазинах, что фактически сделало стоимость этого проекта ветряной турбины своими руками 0 долларов.

# 4 DIY Мотор для стиральной машины Вертикальная ветряная турбина

Автор дает пошаговое руководство по созданию простой ветряной турбины с использованием обрезанной трубы из ПВХ и двигателя старой стиральной машины. Лезвия из ПВХ уложены друг на друга на одной опоре для красивого вида.

Руководство по 15 шагам; проиллюстрировано и объяснено очень подробно. С помощью ручных электроинструментов и использованных материалов вы можете реализовать полностью функциональный проект ветряной турбины своими руками.Таким образом, сделайте это за один уик-энд! Автор утверждает, что эта версия стиральной машины вырабатывает 50 Вт без нагрузки. В конкретных планах можно найти изготовление вертикального ветрогенератора из мотора стиральной машины.

# 5 DIY ПВХ и мусор пластиковый двигатель постоянного тока ветряная турбина

Скорее всего, если вы домашний разнорабочий, то у вас есть запасные трубки из ПВХ, пластик и проводка, чтобы приступить к работе с этим простым двигателем постоянного тока. Этот пример взят из Юго-Восточной Азии, где творчество с использованием простых деталей, имеющихся в доме или деревне, является обязательным.

Электродвигатель-генератор постоянного тока и ПВХ

Отсутствуют подробные письменные инструкции, но видео дает пошаговое руководство по созданию простого генератора. Список деталей включен на их страницу с видео. Кроме того, на канале Creative Think есть множество других электронных проектов, сделанных своими руками, поэтому стоит добавить их в закладки, чтобы просмотреть их позже.

# 6 DIY Велосипедное колесо Вертикальная ветряная турбина

Вот еще один пошаговый ветрогенератор, сделанный своими руками из старого велосипедного колеса и связки труб из ПВХ.Музыкальное сопровождение раздражает, но простой видеоурок стоит посмотреть, чтобы найти самые разные идеи.

Велогенератор

# 7 Ветряная турбина DIY 1000 Вт

Кредит изображения — Самодельная ветряная турбина мощностью 1000 Вт

Это отличное пошаговое руководство по созданию «почти коммерческой» ветряной турбины. Эта ветряная турбина мощностью 1000 ватт может заряжать аккумуляторную батарею, питающую автономный дом. Это генератор с постоянными магнитами, вырабатывающий трехфазный переменный ток, выпрямленный до постоянного тока, который затем подается на контроллер заряда.Магниты вращаются по ветру, катушки закреплены, поэтому щетки или контактные кольца не нужны.

6 шагов, которые следует учесть перед созданием собственной ветряной турбины

На инновационном сайте под названием Greeneco Products есть аккуратное руководство, в котором показаны шаги, которые следует учитывать, прежде чем углубляться в выбор своей идеальной ветряной турбины, сделанной своими руками. К ним относятся:

• Изучите технологию — Изучите терминологию и безопасность или работу с электрическими компонентами
• Изучите местные погодные условия — Допускают ли ваши местные ветровые условия использование вашей собственной ветряной турбины.
• Определите, сколько электроэнергии вам нужно для выработки — Тщательно проанализируйте свои потребности в электроэнергии. Покроет ли ваш проект все потребности или вы увеличите мощность сети.
• Сделай сам или найми подрядчика — У тебя есть навыки, чтобы взяться за проект самостоятельно, или у тебя есть бюджет, чтобы нанять его.
• Доступ к качественным материалам — Ветровые турбины требуют серьезных наказаний. У вас есть доступ к качественным компонентам, которые прослужат вам долго.
• Рассмотрите возможность использования ветра и солнца — Если позволяют местные условия, подумайте о добавлении солнечных батарей в проект. Когда не дует ветер, покрытие будет лучше.

FAQ по ветряным турбинам своими руками

Какой размер ветряной турбины вам нужен, чтобы привести дом в действие?

По данным USUIA, в 2019 году среднегодовое потребление электроэнергии для бытового потребителя в США составляло 10 649 киловатт-часов (кВтч). В среднем это составляет около 877 кВт / ч в месяц.Таким образом, для простоты расчета, цифра 900 кВтч в месяц, 30 кВтч в день или 1,25 кВтч в час.

Выбор ветряной турбины для вашего дома зависит от нескольких факторов. Как ни странно, если вы живете в районе со средней скоростью ветра 14 миль в час, небольшая 1,5-киловаттная ветряная турбина удовлетворит потребности дома, требующего скудных 300 киловатт-часов в месяц.

В зависимости от нормальной скорости ветра в районе, ветряная турбина мощностью от 5 кВт до 15 кВт потребуется для обеспечения электроэнергией среднего домохозяйства.

Строительство ЛЭП с замкнутым контуром. Длина петли составляет 62 мили, начиная от новой подстанции Бауэр на юго-западе округа Тускола до новой подстанции Рэпсон в округе Гурон, в городке Сигел.

Домашние ветряные турбины будущего. — В регионе большого пальца Мичигана будет больше пользователей домашних ветряных турбин, используемых на фермах и коттеджах. Развитие технологий сделало этот потенциал более доступным. Даже в магазинах товаров для дома Big Box есть ветрогенераторы для домашнего использования.

Строительство ветряной турбины за пять минут. MidAmerican Energy собрала это потрясающее видео, в котором показан весь процесс создания ветряной турбины. Видео длится чуть более пяти минут и включает в себя фактоиды на протяжении всего процесса.

Поддерживаемая Google линия ветроэнергетики устраняет препятствия — с 2012 года. Газета Chicago Tribune сообщает, что предлагаемая линия Atlantic Wind Connection (AWC) преодолела первое нормативное препятствие. Линия электропередачи стоимостью 5 миллиардов долларов для передачи энергии от ветряных электростанций у восточного побережья.По словам официальных лиц, проект Google Renewable Power перейдет к следующему этапу процесса утверждения.

---

Поделиться:

Нравится:

Нравится Загрузка …

Создание генератора с генератором переменного тока для питания вашего дома

При всей неопределенности современного мира многие люди пытаются стать более самодостаточными. Выращивание собственных овощей, выращивание собственных цыплят для получения яиц или выращивание более крупных животных, таких как мясной и молочный скот, если у них есть место.

Более самодостаточные люди даже шьют себе одежду и / или другие предметы домашнего обихода, в том числе строят свои дома и даже обставляют их мебелью ручной работы.

Многие из этих людей, желающие отключиться от электросети, должны найти способы снабдить свои дома электроэнергией, не полагаясь на энергокомпанию.

Некоторые, например амиши, могут не использовать современное удобство электричества и поэтому используют фонари, рабочих лошадей и тому подобное для удовлетворения своих потребностей.

Но нет никаких сомнений в том, что современные приборы и электроинструменты облегчают жизнь, поэтому для многих самодостаточных людей единственный логичный ответ — создать собственное электричество дома.

Это можно сделать двумя способами. Один из способов — купить довольно дорогие солнечные панели, чтобы использовать энергию солнца.

Другой способ — потратить тысячи долларов на генератор, который можно использовать отдельно или вместе с вышеупомянутыми солнечными батареями.Но зачем покупать такой, если можно самому сделать самодельный генератор с генератором?

Начало работы с генератором

Средний американец привык к домашней электросети, которая обеспечивает 110 В переменного тока для работы базовой электроники, такой как свет, телевизор, компьютер или холодильник, и 220 В переменного тока для работы их плиты и сушилки для белья.

Но если вы живете вне сети и делаете это с ограниченным бюджетом, подумайте о том, что вы можете запустить систему освещения дома на цепи 12 В с резервным аккумулятором, просто используя автомобильные генераторы и аккумуляторы (на самом деле морские батареи глубокого цикла работают лучше) с напряжением 12 В. огни.

Это снижает потребность в электроэнергии, и в случае выхода из строя газового генератора или невозможности получить топливо вы все равно можете управлять своим домом от батарей, и, дополнив систему солнечной энергией и ветрогенератором, построенным с автомобильный генератор переменного тока (или аналогичный), вы можете держать батареи заряженными для работы 12-вольтовых ламп и инверторов питания.

Эта 12-вольтовая система по-прежнему может управлять холодильником или плитой, просто используя повышающий трансформатор, широко известный как силовой инвертор, или вы можете использовать 12-вольтовую систему для питания двигателя 12 В, чтобы включить полностью независимую генераторную систему с более высоким выходным напряжением, если вы Вы можете получить это бесплатно, а не тратить несколько сотен долларов на инверторы.

Предположительно, автомобильные генераторы переменного тока можно перенастроить для выработки 110 В.

Еще один метод, который вы можете легко найти в Интернете для генерации 110 В, — это использование двигателя 110 В, такого как двигатель от печи, или даже двигатель сушилки или потолочного вентилятора.

Обычно, если вы вводите электричество в двигатель, оно становится кинетической энергией и вращает двигатель, но если вы обращаете этот процесс вспять и используете внешнюю силу для поворота двигателя, он генерирует электричество, или, по крайней мере, эту историю можно найти в Интернете. .

Я никогда толком не пробовал ни один из этих двух методов, но есть что изучить. Однако я могу сказать со 100% уверенностью, что система генератора 12 В с аккумулятором и инвертором питания может достаточно хорошо работать с домашней электроникой на 110 В.

Я использую преобразователь мощностью 800 Вт для походов и охоты (на фото ниже), но если вы хотите использовать этот метод для непрерывной работы дома, вам понадобится существенный преобразователь в диапазоне 4000-5000 Вт, хотя 1000 Вт будет работать с холодильник, телевизор и несколько ламп, как это видно на этом видео на YouTube.

Другой метод управления домом от самодельной генераторной установки включает в себя набор аккумуляторов, инвертор (ы) и использование автомобильных генераторов переменного тока в небольшой ветряной мельнице на заднем дворе или другого источника питания, такого как двигатель газонокосилки, для включения генератора.

На фото: авторский преобразователь 800 ватт для кемпинга / охоты.

Пример генератора 12 В, построенного с двигателем в стиле газонокосилки, можно увидеть здесь.

Эта установка использует ветер или другой источник энергии для поддержания заряда батареи, а батареи питают инвертор (ы), которые, в свою очередь, питают ваше электронное оборудование.Вот пример ветряной мельницы с автомобильным генератором переменного тока.

В некоторых из этих видеороликов люди говорят, что купили новые компоненты, но это лишает их самодостаточности. Использование найденных запчастей или покупка бывшего в употреблении двигателя косилки ближе к дому.

Если у вас под рукой есть быстрый поток, вы даже можете сделать свою собственную миниатюрную гидроэлектростанцию, используя лопаточное колесо и редуктор (подумайте, 15-скоростные велосипедные шестерни и цепной привод) для вращения генератора (ов).

Какой метод вы выберете для достижения этой цели, полностью зависит от вас и, вероятно, лучше всего может быть определен из того, с чем у вас есть под рукой, и сколько вы можете позволить себе потратить на инвертор, если вы решите использовать метод инвертора.

Инвертор придется покупать, если только вы не знаете, как его сделать, как этот парень:

Есть масса видео о том, как это сделать, но я не уверен, что хочу попробовать, я куплю инвертор.

После того, как вы настроили аккумуляторную батарею с выбранной вами системой зарядки генератора, остается лишь подключить силовой инвертор.Вы можете подключить инвертор непосредственно к главному автомату, если хотите (просто убедитесь, что он не находится в какой-либо внешней электросети).

Электропитание для небольшого дома обычно составляет 100 ампер, но для более крупного дома потребуется больше. В более новых домах, построенных в 1970-х годах и позже, будут использоваться блоки выключателей, они выглядят как выключатели.

В служебных панелях старых домов используются предохранители, они похожи на выключатели, но когда предохранитель перегорает, это уже сделано, когда выключатель срабатывает, вы просто переключаете его полностью в выключенное положение, затем снова во включенное состояние, и обслуживание восстанавливается.

В распределительную коробку в вашем доме подается 220 В, которое затем делится на две группы по 110 В. Здесь вы видите выключатели, которые вы используете для каждой цепи в доме.

Например, вероятно, есть несколько узких 15-амперных прерывателей для домашнего освещения и розеток, а также 20-амперный прерыватель для холодильника.

Это однополюсные выключатели, которые используются только для 110 В. Вы также увидите более крупный, широкий, двойной прерыватель на 30 или 50 ампер, он предназначен для сушилки (30) и печи (50).Для этих цепей требуется 220 В.

Если вы можете подключить его непосредственно к стороне питания коробки выключателя, поскольку инвертор имеет только 110 В, для получения 220 В вам необходимо подключить 110 В от инвертора к ОБЕИМ сторонам коробки выключателя (черные провода на схеме ниже) , блок выключателя соответственно распределяет мощность между цепями, как если бы вы были в электросети.

Фото: схема внутри главного выключателя Фото: схема системы двойного инвертора

На схемах выше показано, как подключить систему, начиная с генератора 12 В, сделанного с автомобильным генератором переменного тока, до аккумуляторной батареи, чтобы поддерживать ее в заряженном состоянии.

Этот аккумуляторный блок, в свою очередь, обеспечивает необходимый вход 12 В для инвертора (ов) 110 В, который затем может быть подключен непосредственно к распределительной коробке дома.

Еще раз убедитесь, что дом НЕ подключен к электросети. Обычно это можно сказать, потому что в доме, куда поступает запас, будет стеклянный шар.

Если глобуса нет, то, вероятно, будет безопасно пойти дальше и подключиться к коробке. Вам нужно будет снять сервисную панель с передней части коробки выключателя, чтобы получить к ней доступ.

Фото: схема системы двойного инвертора

При использовании одного инвертора на 110 В большего размера (4000-5000 Вт) вам придется разделить положительный (+) на два провода и подключить каждую сторону коробки выключателя, при использовании двух инверторов меньшего размера (2000-3000) подключите отрицательный (- ) от каждого инвертора к центральной шине (шина общего заземления, вдоль этой шины будет проложен оголенный медный провод), а затем проложите положительный полюс от каждого инвертора к одной стороне коробки. Это обеспечит электроэнергией весь дом.

Раскрытие информации: в этом посте есть партнерские ссылки, поэтому я могу получить комиссию, если вы совершите покупку по этим ссылкам.См. Мое полное раскрытие для получения дополнительной информации.

Если вы действительно хотите быть уверенным, что у вас достаточно мощности, на двух больших инверторах опять же, в зависимости от того, что доступно, это лучший сценарий. Новые батареи глубокого разряда недешевы, но если вы можете себе их позволить, вы добьетесь лучших результатов, как если бы вы использовали два больших инвертора.

Но если у вас ограниченный бюджет, «найденные» автомобильные аккумуляторы и инверторы меньшего размера по-прежнему будут работать, вы просто не сможете использовать плиту или сушилку.

Конфорка меньшего размера, работающая на 110 В, может быть заменена на полноразмерную плиту, если вы не можете или не хотите обеспечивать достаточную мощность для работы цепи 220 В для плиты.

Обзор

Теперь, когда вы полностью запутались, давайте просто сделаем краткий обзор того, как на самом деле сделать генератор.

1. Найдите необходимые детали. Используя найденные предметы, вы можете снизить стоимость генератора; в конце концов, если вам нужно потратить 400 долларов на его строительство, вы можете просто купить генератор. Для этой сборки вам понадобится:
   • Двигатель газонокосилки
   • Автомобильный генератор
   • Кронштейн генератора (используйте тот, что от автомобиля, на котором был изготовлен генератор)
   • Ремень (ремень генератора от автомобиля-донора)
   • Аккумулятор от автомобиля-донора
   • Болты и гайки разные (здесь тоже гайки и болты с автомобиля-донора)
   • База (это может быть простая доска или катящаяся тележка, если вы используете двигатель ездовой газонокосилки, вы можете просто прикрутить генератор и инвертор к газонокосилке и получить управляемый мобильный генератор)
   • Шкив двигателя (шкив от машины-донора или можно при необходимости надеть ремень прямо на вал двигателя))
   • Инструменты (ключи, сверла, сверла и т. Д.)) * ПРИМЕЧАНИЕ: если вам нужен генератор для подачи электричества, вы, очевидно, не сможете использовать дрель. Советую найти ручную дрель старого образца; Блошиные рынки часто являются хорошим источником таких старых инструментов.
2. Прикрепите двигатель к основанию
3. Прикрепите кронштейн генератора к основанию (убедитесь, что шкивы правильно выровнены)
4. Прикрепите генератор к кронштейну, установите ремень и затяните
5. Подсоедините кабели к положительным и отрицательным клеммам на генератор.(можно использовать кабели аккумулятора от автомобиля-донора)
6. Добавьте аккумулятор в устройство и подсоедините положительный и отрицательный кабели к соответствующим клеммам на аккумуляторе. Это позволит генератору проработать несколько часов без запуска двигателя. Эту батарею также можно использовать для запуска двигателя.
7. Добавьте инвертор (инверторы) питания 12 В постоянного тока к 110 В переменного тока, подключите провода от аккумулятора и подключите выводы питания. Его можно подключить прямо к коробке выключателя, как описано в статье, или вы можете просто вставить шнур с розетками, если генератор предназначен для использования переносной .

Последние мысли

Быть самодостаточным становится все более важным в наши дни, и это намного лучше, чем полагаться на кого-то, кто придет и спасет вас. Вспомните времена, когда из-за сильных штормов многие люди оставались без электричества на несколько дней или даже недель.

Несколько лет назад мы пережили сильный ледяной шторм, который отключил электричество у всех жителей сельской местности, где мы жили. Я просто достал свой генератор и подключил холодильник, микроволновую печь, несколько ламп, обогреватель и телевизор.

К моему удивлению, кабель все еще работал! Все, кто проезжал мимо, останавливались и спрашивали о электричестве, и я им отвечал: нет, он все еще выключен, у меня есть генератор.

Приведенная здесь информация может быть использована для временных чрезвычайных ситуаций, таких как отключение электроэнергии из-за шторма, для дешевого обустройства охотничьего домика или летнего дома или для электроснабжения постоянного дома, если вы решите это сделать.

С предметами, которые вы можете раздобыть, или с минимальными начальными вложениями и используя свой мозг, вы можете сделать свой домашний источник энергии для себя.Эта информация предназначена для того, чтобы показать вам, что это можно сделать, проявив немного изобретательности.

Заявление об ограничении ответственности

Предупреждение! Изготовление собственного генератора может быть опасным. Содержание этой статьи предназначено только для информационных целей, и его НЕ следует принимать за профессиональные советы.

Ни автор, ни www.SurvivalSullivan.com не несут ответственности за использование советов, представленных в этой статье. Мы настоятельно рекомендуем вам обратиться за советом к специалисту, если вы собираетесь заняться этим проектом.

Список обзоров и руководств

Если ваша семья похожа на мою, вы любите хороший практический проект, который помогает окружающей среде и сберегает копилку от вреда. А создание собственного солнечного генератора из набора или частей, которые вы покупаете отдельно, — один из тех замечательных проектов, которые вы можете выполнить дома. И, если ваши дети достаточно взрослые, они могут даже помочь с некоторыми шагами.

Итак, если вы хотите узнать больше о солнечных панелях, инверторах, контроллерах заряда и всем остальном, что связано с самодельными солнечными генераторами, работающими вне сети, вы попали в нужное место.

Почему стоит подумать о создании собственного портативного солнечного генератора «сделай сам»

Есть несколько причин, по которым вы можете захотеть построить свой собственный портативный солнечный генератор.

1. Солнечные генераторы безопаснее газовых

Если вы ищете безопасный и экологически чистый вариант для эксплуатации дома, жилого автофургона, охотничьего домика или других электрических систем и устройств, лучшим выбором будет солнечная и ветровая энергия.

В частности,

Solar — это простой в изготовлении и использовании вариант возобновляемой энергии, который, тем не менее, не обанкротится.

А поскольку они работают на солнечной энергии, эти генераторы намного безопаснее использовать в помещении и на улице круглый год. Ископаемое топливо с большей вероятностью вызовет пожар или утечку на землю или вокруг генератора, подвергая опасности вашу семью и домашних животных.

2. Другие генераторы — это медленные зарядные устройства

В то время как солнечный генератор не заряжается мгновенно при длительном заряде, солнечные генераторы обычно полностью заряжаются в течение 12 часов или меньше.

Однако изготовление своего собственного устройства в соответствии с вашими требованиями может значительно увеличить время зарядки.

Это означает, что вы можете быстро использовать эту мощность в чрезвычайных ситуациях, стандартном использовании дома или дома на колесах и т. Д.

3. Солнечные генераторы «все готово»

После того, как вы инвестируете в свой солнечный генератор, ваши расходы практически окупятся.

Генераторы и солнечные панели рассчитаны на долгие годы работы — на большинство из них предоставляется гарантия более двух десятилетий — и затраты на техническое обслуживание минимальны.

Вы должны проверять свои солнечные панели после непогоды, чистить их раз в полгода и проверять, что ничто не препятствует попаданию солнечного света на эти фотоэлементы.В противном случае вы строите генератор, размещаете панели и уходите.

4. Построив солнечный генератор, вы знаете, как его безопасно отремонтировать

Обычные генераторы не обязательно самые безопасные или простые в ремонте.

Но если вы в первую очередь создаете собственный солнечный генератор, вы знаете, как заменять поврежденные компоненты.

Это сэкономит вам еще больше денег.

5. Готовые генераторы могут не обеспечить достаточно энергии для ваших нужд

Некоторые генераторы, которые поставляются готовыми, достаточно мощны для ваших нужд.Но если вы хотите управлять всем своим домом, у вас больше потребностей в энергии, чем у «среднего» владельца дома на колесах, или вам просто нужно больше сока, комплекта может оказаться недостаточно.

Если вы построите свой собственный, вы можете точно определить, сколько энергии вы получаете от генератора и установки.

6. Создание собственного генератора приносит личное удовлетворение

Когда вы создаете свой собственный генератор, вы не только много узнаете о технологии, о которой, вероятно, мало что знали, но и награждаетесь острым чувством личного удовлетворения.

Вы построили этот солнечный генератор, а не какой-то парень в магазине.

И если ваши дети или супруга хотят помочь, они тоже могут получить личное удовлетворение, участвуя в спасении окружающей среды своими руками.

7. Изготовление собственного генератора «сделай сам» зачастую может быть дешевле, чем покупка готового

Наконец, я хотел бы указать на еще один способ экономии ваших денег на генераторах, сделанных своими руками. Если вы соберете компоненты самостоятельно — не волнуйтесь, я дам рекомендации по ним ниже — вы можете сэкономить деньги вместо того, чтобы вкладывать деньги в большой генератор сразу.

Лучшие руководства, инструкции и PDF-файлы для самостоятельных солнечных генераторов

В то время как я собираюсь дать вам базовое «как» ниже по созданию собственного источника солнечной энергии, я хотел бы порекомендовать вам несколько более подробных руководств и инструкций, которые помогут вам безопасно построить лучший дешевый солнечный источник энергии. возможен электрогенератор.

Я собрал лучшие видеоролики, PDF-файлы и другие инструкции, которые я смог найти, чтобы дать вам самые разные точки зрения и взгляды на этот процесс.

Пожалуйста, внимательно изучите каждый из них перед покупкой расходных материалов или началом процесса сборки.Возьмите блокнот и делайте заметки, чтобы убедиться, что вы не забыли и не пропустили важные детали, которые могут помочь обеспечить вашу безопасность в процессе.

Если ваш супруг (а) или дети собираются помочь вам построить солнечный генератор своими руками, я бы порекомендовал им прочитать некоторые материалы и посмотреть некоторые видео. Я бы выбрал раздел, посвященный тому аспекту, на котором другой человек поможет ему сосредоточиться.

№1. Лучшее, как построить солнечный генератор PDF: The Build It Solar PDF

PDF-файл Build It Solar — это первый вариант, который вы найдете, если не зря ищете «лучшие PDF-файлы для солнечных батарей своими руками».Этот документ разработан так, чтобы быть чрезвычайно удобным для пользователя, и предназначен для широкого распространения среди всех, кто хочет создать автономную энергию с помощью солнечной энергии.

Мне нравится этот PDF-файл, потому что он не только дает вам подробные пошаговые инструкции по использованию инвертора мощности, но и дает подробную информацию о различных частях вашего DIY-проекта. PDF-файл Build It Solar также содержит подробную информацию об аспектах безопасности при построении собственного здания, в частности о безопасности электроинструментов, и подробные сведения обо всем, что вам нужно сделать, чтобы подготовиться к безопасному созданию солнечной энергосистемы с использованием батареи глубокого цикла или чистого синуса волновой инвертор.

Я рекомендую для начала кратко ознакомиться с PDF-файлом, прежде чем приступить к другим занятиям. Ознакомьтесь с различными изображениями, диаграммами и другими наглядными пособиями, которые помогут вам начать полное понимание проекта.

Затем, в течение следующих дней, найдите время, чтобы внимательно прочитать каждый раздел, прежде чем отправиться в магазин за запчастями и инструментами.

>> ПОЛУЧИТЕ PDF ЗДЕСЬ <<

№2. Лучшее короткое видео своими руками: The Survivalist Prepper

Вы захотите показать это короткое 5-минутное видео от Survivalist Prepper, прежде чем вы углубитесь в мельчайшие детали создания солнечного источника питания.Это краткий обзор частей, основные инструкции и общее описание того, как все работает.

Это видео, конечно, не слишком подробное, но оно помогает дать вам четкое представление о том, что вы смотрите, в зависимости от конкретного типа проекта, которым вы решите заняться.

Под видео вы можете просмотреть более подробные обзоры на сайте типов деталей и их выбора, а также другие полезные сведения, такие как мощность, ватт-часы и количество батарей, необходимых для работы данной системы или устройства. .

Эта страница также дает полезную демонстрацию того, как работают преобразования мощности, и что вам нужно знать об ампер-часах и вашем проекте.

>> СМОТРЕТЬ ВИДЕО <<

№ 3. Видеообзор лучшего дешевого солнечного генератора своими руками: видео о солнечном буррито

Чтобы найти пару отличных видеороликов о том, как построить дешевый солнечный генератор своими руками (менее 150 долларов), ознакомьтесь с предложениями Solar Burrito. В видеороликах представлены такие вещи, как базовые инструкции и высококачественные компоненты, соответствующие низкобюджетному плану.

На странице представлены схемы, сопровождающие видео, а также основная информация об используемых компонентах и ​​о том, какие продукты они рекомендуют для создания лучшего дешевого солнечного генератора, который вы можете сделать.

>> СМОТРЕТЬ ВИДЕО <<

№4. Инфографика о лучшем солнечном генераторе, сделанном своими руками: Инфографика Inhabitat

Если вы ищете более визуальную подсказку о своем основном процессе создания солнечного генератора своими руками для вашего кемпера или дома на колесах, инфографика от Inhabitat — отличный вариант.На листе есть все необходимые детали — от аккумуляторной батареи до инвертора — до краткого пошагового руководства.

Инфографика также содержит советы по безопасности и основные сведения о мощности, необходимой для работы обычных бытовых устройств.

The Best Instructable Guide: Пошаговое руководство от Instructables

Мое последнее предложение относительно ресурсов по созданию собственного рентабельного солнечного генератора относится к самому источнику: The Instructables Guide. Как всегда, в руководстве Instructables представлены схемы, фотографии, диаграммы и видео с подробными пошаговыми инструкциями по выбору солнечного зарядного устройства, инверторов, свинцово-кислотных аккумуляторов и других необходимых деталей для вашего комплекта солнечного генератора.

Руководство дает вам подсказки по инструментам и деталям, которые вам нужны, но также расскажет, как понимать такие вещи, как номинальные характеристики батарей, контроллеры заряда MPPT и разница между синусоидальным инвертором и прямоугольным преобразователем.

Если вам нужна помощь в установке солнечной панели, выяснении параллельных и последовательных подключений или создании подставки для батареи, это руководство Instructables предоставит вам все необходимое.

>> ПОЛУЧИТЕ ИНФОРМАЦИЮ ЗДЕСЬ <<

Инструкции по сборке солнечного генератора своими руками

В то время как другие ребята проделывают феноменальную работу по предоставлению подробных инструкций, я думаю, что краткий обзор основных шагов по созданию собственного автономного солнечного зарядного устройства сейчас пригодится.

Это должно дать вам общее представление о том, во что вы ввязываетесь, чтобы вы могли лучше решить, как действовать дальше.

1. Рассчитайте свои потребности в энергии

Взгляните на свой счет за электроэнергию, если вы собираете систему для использования в доме. Или просмотрите диаграмму с подробными сведениями о том, сколько энергии требуется данным устройствам, которые вы используете для поддержания их работы. Это поможет вам определить необходимую нагрузку для вашей системы.

• Потолочный вентилятор: 10-50 Вт
• DVD-плеер: 15 Вт
• Радио CB: 5 Вт
• Модем: 7 Вт
• Ноутбук: 25-100 Вт
• дюймов) 250 Вт
• Тостер духовка 1200 Вт
• Плеер Blu-ray: 15 Вт
• Перезарядка планшета: 8 Вт
• Спутниковая антенна: 30 Вт
• Кабельная коробка
— 35 Вт ЖК-дисплей: 150 Вт
• Светодиодная лампа (эквивалент 40 Вт): 10 Вт
• ЖК-монитор: 100 Вт
• Зарядка смартфона: 6 Вт
• Кофеварка 1000 Вт
• Холодильник (Холодильник футов) 1200 Вт

Если вам интересно, как построить солнечный генератор мощностью 5000 Вт, обязательно найдите компоненты, способные выдержать такую ​​нагрузку.

2. Тщательно выбирайте расходные материалы

Обязательно проверьте характеристики, мощность и другие сведения, включенные в более подробные руководства, чтобы вы приобрели правильные компоненты для своего проекта.

Вы не хотите тратить время, деньги или энергию на то, что не поможет вам с первого раза.

3. Проверьте детали

Перед тем, как приступить к строительству, вам необходимо протестировать различные компоненты вашей системы по отдельности.Некоторые из приведенных выше инструкций подробно описывают, как это сделать безопасно и точно.

4. Установите компоненты

Вам нужно будет установить 100-ваттные панели, но вам также придется построить или разместить аккумуляторную батарею. Внимательно ознакомьтесь с чертежами вашего солнечного генератора на этом этапе, чтобы избежать любой возможной опасности.

5. Соедините все вместе

Затем вам нужно будет безопасно соединить детали между собой. Различные компоненты должны иметь схемы, показывающие, как это сделать точно, но подробные инструкции в различных видео, PDF-файлах и инфографике выше должны ответить на любые ваши вопросы о точных шагах.

6. Подключите свои устройства

После того, как ваш комплект настроен и все было протестировано, вы должны быть готовы к тому, чтобы подключить свои устройства и начать работать на солнечной энергии.

Обзоры лучших комплектов солнечных генераторов своими руками

Неважно, любите ли вы ветряные турбины или солнечные электростанции, экологически чистые варианты «сделай сам» довольно часто являются лучшим способом сэкономить деньги и добиться личного развития.

На сегодняшний день мы предлагаем несколько предложений по комплектам и компонентам солнечных генераторов, которые вы, возможно, захотите рассмотреть при настройке автономного энергоснабжения.

№1. Комплект солнечной энергии Renogy 400 Вт — лучший для генераторов RV

Общий рейтинг: 5 из 5 звезд

Renogy — один из лучших и пользующихся наибольшим доверием брендов на рынке. Эта компания уже много лет создает доступное для потребителей солнечное оборудование, и их продукция становится все лучше и лучше.

Итак, если вы ищете комплект солнечной энергии на 400 Вт, вам стоит обратить внимание на этот от Renogy. Комплект отлично подходит для зарядки аккумулятора RV от солнечной энергии без особых хлопот.

В комплект входит:

• Компактная монокристаллическая солнечная панель, 100 Вт, 12 В
• Adventurer Li 30A PWM Контроллер заряда заподлицо
• Монтажные Z-кронштейны
• Комплект переходников 10AWG MC4 30 футов (одна пара) )
• Корпус кабельного ввода
• Y-образный соединитель MC4

Комплект имеет высокую эффективность преобразования модуля с идеальной выходной мощностью 2000 Вт / ч в день. Это, конечно, зависит от количества панелей, которые вы используете, и количества солнечного света, доступного в данный день.Усовершенствованный герметизирующий материал с многослойными листами повышает производительность солнечных элементов и должен продлить срок службы системы.

Рама изготовлена ​​из коррозионно-стойкого алюминия, разработана специально для длительного воздействия погодных условий и способна выдерживать сильный снегопад, дождь и сильный ветер. Обходной диод также минимизирует падение мощности из-за тени и означает, что солнечные панели по-прежнему хорошо работают в условиях низкой освещенности.

И, наконец, 30-амперный ШИМ-контроллер заряда разработан специально для жилых автофургонов, позволяет устанавливать его заподлицо на стене и имеет отрицательное заземление для совместимости со стандартными аккумуляторами для жилых автофургонов.

>> Нажмите здесь, чтобы прочитать больше обзоров и увидеть сегодняшнюю цену на Amazon.com <<

№2. Go Power! Weekender SW — Лучший полный комплект

Общий рейтинг: 4,7 из 5

Если вы ищете абсолютно полный комплект солнечного генератора, вам нужен Go Power! Комплект Weekender. В этом варианте есть все, кроме аккумулятора, и он подходит для средних и малых ситуаций. Система представляет собой 160-ваттную систему как есть, но вы можете легко добавить солнечные батареи для более высоких нагрузок, если это необходимо.

Вы можете использовать этот комплект для своего автофургона, кемпинга, морского транспорта, для зарядки автомобильного аккумулятора, защиты салона от перебоев в подаче электроэнергии или в целом в качестве зарядного устройства для аккумуляторов 12 В для всех ваших транспортных средств. В комплект входит контроллер заряда от солнечной батареи, панель, которую просто необходимо расположить под прямыми солнечными лучами для полной зарядки, и все готово для подключения к источнику переменного тока.

В комплект входит одна большая панель мощностью 160 Вт, которая удобна для размещения практически в любом месте, поставляется с высоконадежным инвертором мощности и является базовой моделью для более крупных комплектов солнечных батарей компании.Это означает, что вы можете легко встроить в систему совместимые продукты, которые не доставят вам хлопот.

>> Нажмите здесь, чтобы прочитать больше обзоров и увидеть сегодняшнюю цену на Amazon.com <<

№ 3. Комплект солнечных батарей Sunforce 55 Вт — лучший бюджетный вариант

Общий рейтинг: 3,8 из 5 звезд

Для экономных или только начинающих вы можете рассмотреть надежный, но недорогой комплект для самостоятельной сборки от Sunforce.Этот комплект пользуется доверием многих, бренд хорошо известен, и им очень легко пользоваться.

Этот комплект имеет гораздо меньшую мощность, чем другие, но это отличная резервная система на случай чрезвычайных ситуаций. Это также хороший вариант для кемпинга, когда вам нужна низкокачественная, но простая в использовании мощность.

Комплект Sunforce на 55 Вт поставляется со всем основным оборудованием, необходимым для настройки самого солнечного генератора, хотя вам нужно будет купить аккумулятор и инвертор, чтобы полностью завершить комплект.Как только вы это сделаете, вам также стоит подумать о добавлении солнечных батарей, если вы хотите получить немного больше энергии, чем просто 55 Вт.

Этот комплект разработан для небольших систем, но он также отлично подходит для питания небольших устройств на регулярной основе.

>> Нажмите здесь, чтобы прочитать больше обзоров и увидеть сегодняшнюю цену на Amazon.com <<

Другие рекомендуемые компоненты

Поскольку в комплекты обычно не входят батареи и инверторы, которые вам нужны, у нас есть несколько советов, с чего начать.

Инвертор Goal Zero и аккумулятор

Не все батареи и инверторы одинаковы. И бренд Goal Zero — это вариант, который превосходит других парней. В частности, Goal Zero Sherpa 50+ — это фантастический вариант инвертора , который совместим с большинством систем и гарантированно прослужит долгие годы.

Батарея представляет собой литиевый аккумуляторный блок для солнечного генератора мощностью 50 ватт-часов с несколькими портами, включая USB-порты, порты для ноутбука и стандартную электрическую розетку переменного тока.Аккумулятор имеет легко читаемый дисплей, который также показывает, сколько заряда осталось в аккумуляторе.

Аккумулятор Mighty Max ML35-12

Еще одна отличная, пользующаяся доверием батарея для вашего набора для самостоятельной работы на солнечных батареях — это батарея Mighty Max ML35-12 . Этот герметичный свинцово-кислотный аккумулятор рассчитан на длительный срок службы и обеспечивает часы хранения энергии для вашего комплекта

.

Это водонепроницаемая батарея SLA AGM, обеспечивающая высокую скорость разряда, широкий диапазон рабочих температур и длительный срок службы.

Другие бренды, которые стоит рассмотреть

Наконец, мы хотели бы упомянуть другие бренды, которые вам следует учитывать при покупке любого или всех элементов вашего набора для солнечного генератора, сделанного своими руками. Это всего лишь краткий список лучших брендов в отрасли, но они составлены на основе множества исследований, личного опыта и отзывов лучших из лучших в отрасли.

• Eco-Worthy
• Goal Zero
• Renogy
• Grape Solar
• Windy Nation
• OG Solar
• HQST ​​
• Go Power!

Любая из этих марок предоставит вам высококачественные компоненты для вашего комплекта.Внимательно просмотрите каждый товар, который вам не хватает, и узнайте, что говорят другие реальные пользователи, прежде чем покупать у определенного продавца, особенно на Amazon.

Существует множество подделок, поэтому будьте осторожны с сделками, которые кажутся слишком хорошими, чтобы быть правдой. Наверное, да.

Ваша солнечная система своими руками уже здесь

Теперь вы готовы начать строительство! Просмотрите подробные руководства, просмотрите видеоролики и ознакомьтесь с вариантами выбора наилучших комплектов и компонентов.

И не забывайте часто консультироваться с инструкциями к своему солнечному генератору DIY на протяжении всего процесса выбора компонентов, сбора инструментов и расходных материалов, а также самого процесса сборки вашего солнечного генератора.
