Проводка в квартире своими руками от щитка: схема, замена

Электроэнергия ещё сотню лет назад была роскошью, но сегодня это жизненная необходимость любого человека. Ведь от электроэнергии зависит множество вещей – интернет, освещение, работа бытовой техники, а значит хранение продуктов и приготовление еды. Также на электричестве держатся кондиционеры и системы вентиляции, а нередко и отопление помещений, и множество других, более мелких, но необходимых электроприборов.

Но электроэнергия не берётся в доме просто так. Компании, занимающиеся энергоснабжением, доводят её только до счётчика, а дальше распределять линии по дому должны его хозяева. И здесь как раз и начинаются сложности, потому что без знаний спроектировать проводку в квартире не так просто. Ведь далеко не все знают, из каких частей состоит электрическая сеть, и узнают об автоматических выключателях и контурах заземления только тогда, когда что-то ломается.

В этой статье подробно разбирается пошаговый процесс создания собственной линии проводки от щитка до самой дальней розетки в квартире, чтобы каждый, прочитав его, смог оценить свои силы.

*(Сделать проводку самостоятельно нетрудно, если есть чёткий план)



Когда необходимо менять проводку

Конечно, новая проводка потребуется в только что сделанной квартире, но покупка нового жилья – это не единственная причина, когда стоит задуматься о смене проводки.

Также обратить внимание стоит на то, как сегодня подключены электроприборы в уже имеющейся квартире, в которой электросеть размещалась по установленным ГОСТам. Ведь тогда не было расчёта на то, что совсем скоро появится столько электроприборов, которые будут постоянно использоваться, и им постоянно не будет хватать розеток.

Из-за этого недостатка в доме начинают появляться удлинители и новые линии поверх стен, что не только эстетически неприятно, но и может быть опасно, если подключать много техники сразу. Особенно это касается тех ситуаций, когда используются тройники или даже сразу несколько тройников, подключающихся друг к другу и к одной несчастной розетке. Такие нагромождения – прямая дорога к короткому замыканию и пожару.

*(Появления подобной картины в доме — яркий намёк на то, что проводку пора менять).



Или же может возникнуть иная проблема – алюминиевые провода. Такие, в целях экономии, нередко использовались при строительстве многоэтажек, когда на их возведение несколько лет назад был особый бум. Алюминий неплохо проводит электричество, но у него есть пара серьёзных недостатков:

1. Алюминий слишком мягкий. То есть его очень легко деформировать при внешнем воздействии, он может и вовсе сломаться. А ремонт по тем же причинам произвести непросто, так как не получится нормально поменять только участок.
2. Химические реакции. Когда по алюминию постоянно проходит ток, это провоцирует электрохимические реакции в проводах, которые повышают их хрупкость. И через 15–20 лет, что очень небольшой срок для электропроводки, провода могут стать настолько хрупкими, что в них начинают появляться внезапные обрывы. А если попытаться починить провод и сделать новые скрутки, ничего не получится – провода будут ломаться в руках.
3. Коррозия. Алюминий не настолько устойчив к влажности, как хотелось бы, а потом даже небольшое количество воды приведёт к электрокоррозии. И даже если снаружи провода будут выглядеть целыми, внутри они могут быть уже настолько испорчены, что даже небольшая нагрузка заставит их ломаться или искрить.

*(Чтобы проводка прослужила как можно дольше, лучше выбирать медь, а не алюминий)



Подводя вопрос с алюминием к итогу: если проводка сделана из этого металла, его лучше полностью заменить на медь, которая в разы надёжнее. Конечно, медь, благодаря своим свойствам, стоит дороже. Однако, проводка делается не ежегодно, а раз на несколько десятилетий, поэтому здесь можно не экономить.

Почему нужно менять проводку

Когда приходит понимание, что проводка сделана не так, как хотелось бы или не из того материала, сразу возникает вопрос о том, так ли необходима замена проводки во всей системе. Ведь хочется просто чинить и дорабатывать, а не менять сразу всё, даже несмотря на то, что второй вариант нередко оказывается дешевле первого. И это не все его преимущества.

Чтобы найти ответ на этот вопрос, для начала стоит рассмотреть систему, которая использовалась для проведения проводки в домах раньше и наверняка продолжает работать в большинстве домов и сегодня.

Системы разводки: современные и устаревшие

Начать стоит с заземляющих контуров, которые не считали необходимым атрибутом. Все сети создавались по одной и той же схеме TN-C – при нём рабочий ноль и земля уводились на один провод ещё на раздающей электричество станции. У этого способа есть преимущества:

• Монтировать просто.
• Расход материала значительно уменьшается.

*(По этой схеме можно легко разобраться в том, как работает схема TN-C)



Все розетки опутывались фазовым и нулевым проводами, завязывая их с остальными в узлы. И из-за этого при излишней нагрузке риск короткого замыкания повышался в разы. А также это создавало проблемы для работы УЗО. Из-за большого риска, такая система уже не используется и её рекомендуется заменять чем-то более современным – схемами TN-S или TN-C-S.

Первую чаще всего используют в частных домах, где есть собственное заземление. Но она встречается и в высотных домах, где есть заземляющие шины. И здесь они обязательно должны:

1. Запаиваться с помощью сварки.
2. Идти от заземления снаружи по всем квартирам и подъезду.

Однако, чаще всего в больших домах с множеством квартир встречается всё же TN-C-S схема. В ней заземлённая нейтраль делится на два проводника:

• Нулевой рабочий.
• Нулевой защитный.

Разделение происходит прямо в щитке, который располагается в подъезде.

В обеих системах, и при TN-C-S, и при TN-S, есть значительное отличие от устаревшей TN-C. Здесь для разводки будут применяться три контакта:

1. Нулевой.
2. Фазный.
3. Заземляющий.

И здесь сразу нужно уточнить и указать на тот факт, что если в доме разводка сделана не по плану TN-C-S или TN-S, то современные трёхконтактные розетки устанавливать нельзя. Как и устанавливать самодельные перемычки между заземлением и рабочим нулём прямо на розетке. Это очень опасно, так как риск получить удар током повышается, как и увеличивается вероятность возникновения пожара.

*(Сравнение схем разводки, на которых лучше заметны их различия)



Как развести проводку правильно

Если вспоминать, как разводка делалась раньше, нельзя также не упомянуть про принцип дозирования нагрузки.

Чтобы понять его, стоит просто посмотреть на щитки в подъездах жилых домов, которые устанавливались до начала 2000-х. В них были только:

1. Электросчётчики.
2. Пробки.

Пара кабелей протягивалась в квартиру, а с них в монтажных коробках создавались отдельные мелкие ветки к розеткам и освещению. Это опять же экономично с финансовой точки зрения, так как материалов уйдёт меньше. Но с практической точки зрения – это не будет работать так хорошо, как хотелось бы.

На каждом сделанном ответвлении были скрутки, что делало систему очень уязвимой. А чтобы починить что-то в одной комнате, нужно было обесточивать всю квартиру. А если кабель в стене и вовсе обрывался или перегорал, это и вовсе было сравни катастрофе, потому чинить это было крайне сложно.

И всего этого можно избежать, если сделать зонированную разводку. Принцип её создания прост: от квартирного щитка откладываются отдельные линии с подходящими сечениями, которые соответствуют нагрузке в каждом отдельном помещении. К примеру, обычно на кухне нужно больше розеток, чем в спальне, а значит и нагрузка здесь будет больше, и вид розеток — иной.

*(На этой схеме наглядно показано, как каждая комната получает свою линию от общего щитка, то есть принцип зонированной разводки)



Конечно, такое метод разводки потребует больше кабелей, но, опять же, проводка делается один раз и на долгий срок, так что на удобстве, которое здесь тесно связано с безопасностью, экономить точно не стоит. Тем более что ремонт и модернизация будут проводиться куда проще.

Планирование домашней электросети

Вне зависимости от того, какие причины были у решения поменять электросеть, первый шаг этого процесса всегда будет один и тот же – составление схемы.

Это легко сделать и самостоятельно, главное, следовать шагам, описанным здесь:

1. Подготовить план квартиры. Здесь можно снять копию технического паспорта, но вообще зарисовать примерную схему расположения комнат обычно не так трудно. Правда, лучше всего, конечно, соблюсти масштаб, а не применяться на глаз. Кстати, чертёж можно сделать и на компьютере с помощью специальных инженерных программ (к примеру, CAD). Также стоит обратить внимание, что лучше не просто нарисовать схему, но и вписать точные размеры стен – так будет легче рассчитывать количество кабеля.
2. После того как схема проводки составлена – лучше сделать сразу несколько экземпляров, потому что сделать всё сразу на «чистовик» не получится – переходим к мебели. Нужно учесть то, что уже стоит и что планируется купить. Это же касается и электроники. Также стоит прикинуть, что может появиться в ближайшем будущем. К примеру, подрастающим детям понадобятся компьютеры, приставки, на кухне может появиться посудомоечная машина или больше бытовой техники и т.
   д.

   *(Это лишь малая часть той электроники, которая сегодня нужна каждому)

3. Когда составлен список предметов, которым потребуются розетки, необходимо будет разместить эти предметы по соответствующим местам. Конечно, не каждой вещи нужна своя розетка, но на кухне, к примеру, их стоит предусмотреть побольше – на случай крупного ужина или готовки в 4 руки, к примеру. Так что предметы, которым нужно постоянно подключение и те, что будут устанавливаться по необходимости, должны быть разделены. И не стоит рассчитывать на удлинители. Лучше добавить ещё розетку, чтобы как можно дольше продержаться без подобных устройств.
4. После того как первичная схема собрана, рисуются розетки. Здесь обязательно учитывается, что они не должны прятаться за большой мебелью и желательно располагаться там, где они никогда и ничем не будут заставлены. Розетки не обязательно размещать по отдельности друг от друга, можно делать точки с несколькими розетками и включателями, если это удобно.
5. Перенести розетки на чистую схему и проверить, всё ли устраивает.
6. Чтобы схему понял специалист электрик, желательно воспользоваться таблицей специальных обозначений и сразу отметить, где будут, к примеру, выключатели с одной или двумя клавишами, открытые и закрытые розетки, блоки с розетками и выключателями и т. д. Но это не обязательно, так как обычно специалист по электрике сам может всё распределить и уточнить детали. Если же проводка делается руками хозяев квартиры, обозначения для видов розеток можно использовать любые.

   *(Эта схема хорошо показывает, как нужно расчертить план квартиры, чтобы потом нанести схему проводки)

7. Теперь освещение. Здесь можно дать волю фантазии и сделать схему такой, как всегда хотелось – с единственным источником в центре комнаты, зонированием с помощью нескольких источников света или же просто размещая всё произвольно.
8. Когда источники света размещены, под них подгоняются включатели. Предусмотреть нужно как места размещения (под левшей или правшей), так и количество, а также высоту. Обычно включатели размещаются внутри комнат, но это не обязательно – в ваннах и туалетах, к примеру, включателей и розеток нет из-за влажности.

Теперь появилась чистая схема со всеми розетками, источниками света и включателями под них, а значит можно переходить к планированию прокладки трассы из проводов. Об этом рассказывается подробнее в следующим разделе.

Планирование трассы

Точки, куда подводится электропитание, уже обозначены, осталось проложить пути, по которым энергия будет доходить них. Но перед этим сразу определяется, будет ли сеть открытая или закрытая.

Начать нужно с монтажной коробки, которая в каждой комнате должна быть своя. Обычно коробка находится внутри комнаты, однако, в случае с ванной, её рекомендуют оставлять снаружи, чтобы избежать влияния на контактные соединения высокого уровня влажности.

Монтажные коробки тоже должны оказаться на плане квартиры, их желательно выделить особым символом, чтобы не потерять.

*(Распределительная коробка выглядит так и отмечается на схеме кругом с крестиком)



Провода от розеток должны тянуться к распределительным точкам строго параллельно стенам или полу. И наилучшим решением будет подключить ко всем розеткам собственные кабели, а не подключать их последовательно. Иначе самая дальняя будет постоянно с низким напряжением.

Также стоит упомянуть о ситуациях, когда розетки в разных комнатах находятся на одном уровне или, если говорить техническим языком, на одной оси. Такие розетки можно подключать проводами, которые идут из одной коробки и по одной штробе. Можно даже применить для них один и тот же кабель, чтобы сэкономить на материале ещё больше. Но сечение провода должно будет обязательно соответствовать сумме потенциальной нагрузки.

Провода, которые соединяют розетки с монтажной коробкой, лучше выделить одним цветом, а соединяющие включатели и источники света с этой же коробкой – другим.

И можно было бы ограничиться и одним кабелем, который будет питать и светильники, и розетки, но лучше сделать два потока.

Следующим этапом прокладываются кабели от силового распределительно щита к распаечным коробкам. Это также лучше отметить новым цветом.

Теперь понадобится четвёртый цвет для того, чтобы отметить кабели, которые предполагается протянуть к месту расположения приборов, потребляющих ток более высокой мощности. У этих линий должны быть собственные:

Штробы, то есть пути на поверхности стен.

• УЗО.
• Автоматы.

А вот отдельных веток у них быть не должно. И розетки к таким линиям устанавливаются усиленные.

Среди приборов, которым может понадобиться такая устойчивая к большому напряжению система – духовые шкафы и бойлеры, создающие сильную нагрузку.

На схеме останется указать только ещё одну линию, тянущуюся от щита в подъезде. После этого план, по которому будет создаваться проводка, считается завершённым. По нему можно рассчитать количество материала, а также использовать как прямой план при переносе чертежа на реальные стены.

*(Последняя нанесённая линия — зелёная, выходящая за пределы квартиры в подъезд)



Но перед этим нужно закупить провода, а для этого потребуется определить их длину и сечение.

Как вычислить длину кабеля?

По составленной схеме можно сделать примерные расчёты количества кабеля, если учитывались точные размеры комнат. Но их стоит уточнить и перепроверить с помощью переноса схема с бумаги на стены. И такая процедура проводится профессионалами тоже для максимально точного определения размещения всех розеток и включателей, а также соединяющих их кабелей.

Чётких стандартов, на какой высоте от пола и на каком расстоянии от углов должны проходить провода, нет. До недавнего времени в Восточной Европе было принято устанавливать розетки на уровне опущенной руки, а включатели – на уровне глаз, но откуда взялись такие стандарты, сейчас уже сказать трудно.

Сегодня в справочниках по строительству обычно приводится следующая информация:

• Розетки устанавливаются в 30–35 сантиметрах от пола (или в 40–45 см от межэтажного перекрытия). Хотя их можно устанавливать и прямо на плинтусах, тогда розетки должны быть специальными.
• Выключатели – на высоте около 90 см, чтобы можно было пользоваться опущенной рукой, а также было удобно детям.

Важно обратить внимание, что это стандарты для жилых комнат. Для кухни, к примеру, они иные. Большую часть этих комнат занимают столешницы и шкафчики, поэтому розетки нужно будет размещать где-то между ними или вообще внутри – скрытые розеточные блоки в виде книжки или «колонны», поднимающейся при нажатии на крышку, сегодня популярны.

*(Это — ещё не самый сложный вариант распределения розеток и включателей на кухне)



Правила есть и для ванн, в которых розетки и включатели вообще не размещают, и всё выводится за пределы. А если и размещают, то специальные, устойчивые к постоянной влажности и перепадам температур.

Для остальных же помещений правила прокладки проводки просты – линия должна опускаться от розетки или выключателя строго вниз (или вверх, если сеть ведётся под потолком). Никаких лесенок, углов или размещения по диагонали не допускается из-за опасности забыть расположение, а потом напороться на кабели при необходимости сделать отверстие в стене.

А чтобы разобраться, какие стандарты размещения проводки действуют сейчас, стоит изучить эту таблицу и картинку ниже.

Объект	Расстояние от объекта
Окна и двери	Не менее 10 см
Труба отопления	Не меньше 30 см
Трубы с горючими веществами (газ)	Не менее 40 см
Потолок	От 15 см
Натяжной потолок	От 10 см
Угол комнаты	От 10 см
Пол	Не менее 15-20 см

*(Наглядная демонстрация обычных расстояний от разных объектов до электролиний)



Зачем определять сечение?

В первую очередь, если провод будет слишком маленького сечения, то он не сможет выдержать большую нагрузку потребления. Он будет часто нагреваться, что приводит к:

• Ухудшению изоляции.
• Повреждениям контактов на клеммах.

Это повышает риск короткого замыкания в разы.

Также не многие знают, что провода, различающиеся своим сечением, различаются также и ценами. Поэтому расчёт стоит делать и для того, чтобы не переплачивать за материал с избыточными параметрами.

*(Здесь лишь часть существующих сечений проводов, так что выбор наугад будет сложен)



Важно не забыть, что провода ещё и различаются по назначению, но в этом легко разобраться, если знать правильную раскладку цветов. Она предложена в таблице ниже.

Цвет провода	Назначение
Полосатый, жёлто-зелёный	Нулевой защитный проводник (заземление)
Голубой	Нулевой рабочий проводник
Чёрный, красный, коричневый, и все другие цвета, отличные от предыдущих.	Фазные проводники

Как сделать расчёты?

Все линии, которые появились на схеме квартиры, выходят из подъездного щита, распределяющего энергию. И каждая из обозначенных линий внутри имеет два устройства:

1. Автомат с подходящей мощностью.
2. УЗО.

Вдобавок к этому всегда есть общий автомат и общее УЗО. Работа этого оборудования зависит от того, какова будет суммарная нагрузка на ограниченный одной комнатой участок сети. Её как раз и можно посчитать, имея на руках список всей бытовой техники и прочих устройств, которые будут использоваться в квартире.

*(Так описанная схема подключения УЗО и автоматов выглядит наглядно)



Обычно подсчёт происходит по очень простому алгоритму:

1. Берётся средняя мощность потребления из паспорта каждого устройства.
2. Все эти величины складываются, как бы предполагая, что все устройства будут подключены к сети одновременно.

Так получится суммарная максимальная мощность. И если паспортов к какой-то технике нет, то это не проблема – можно использовать среднюю мощность других подобных устройств или поискать необходимые данные в усреднённых таблицах мощностей, вроде той, что предложена ниже.

Электроприбор	Средняя мощность
Тёплый пол	1кВт
Сплит система	2,5 кВТ
Освещение	От 100 до 1000 Вт
Телевизор	150-200 Вт
Утюг	1 кВт
Зарядки от гаджетов	25-50 Вт
Стиральная машина	От 1,5 до 3 кВт
Водонагреватель	От 2,5 до 7 кВт
Посудомоечная машина	2-3 кВт
Ноутбук	80 Вт
Микроволновка	1,5-2 кВт
Принтер	350 Вт
Настольный компьютер	250-750 Вт

Но это ещё не всё. Теперь нужно рассчитать ток нагрузки на участке цепи. Для этого снова понадобится схема, где техника распределена по комнатам.

К примеру, нужно сделать расчёт для детской комнаты, в котором постоянно будут работать:

1. Телевизор – 150 Вт.
2. Тёплый пол – 1 кВт.
3. Ночник – 100 Вт.

Общая мощность на комнату рассчитывается по формуле:

I сум = P сум/U, где I сум – это суммарный ток по комнате, P сум – мощность всех электроприборов при одновременном подключении, а U – обычное напряжение в сети, то есть 220 В.

*(Таблица сечений проводов)



Тогда в обозначенной детской Iсум будет равна 5,7 А. И в условиях того, что сеть не слишком нагружена и не имеет много разветвлений, здесь не требуются дополнительные расчёты. Просто на всякий случай к полученному числу добавляется ещё 5 А, а потом всё округляется. Так получатся 11 А на детскую.

Останется только взять таблицу, предложенную выше, и отыскать подходящее сечение медного кабеля. В примере нагрузка получилась идеально подходящей под сечение 0,5 мм и хватит одного одножильного провода.

Стоит отметить, что для детских комнат нередко покупают специальные розетки, защита на которых не позволит пытливым умам провести первый урок знакомства с электричеством. А если в доме часто бывают маленькие дети, то такие розетки можно установить везде, где до них могут достать юные естествоиспытатели.

*(В детских рекомендуется размещать розетки подобного типа)



Методы прокладки проводки в квартире

Важно сразу оговориться, что следующие варианты будут актуальны только для строений со стенами из бетона или кирпича. Для домов из дерева они не подойдут, поэтому методики не универсальные.

Первый способ будет актуален для тех домов, где на стенах нет даже слоя штукатурки. Тогда проводку можно будет разместить прямо по поверхности стен. Здесь тоже есть два метода, о которых уже упоминалось ранее:

• Разместить кабели в гофрированных трубах из пластика, если толщина отделки позволит.
• Проложить кабели просто открытыми при наличии у них двойной или тройной изоляции.

Со вторым способом сталкиваются чаще всего, потому что он подходит для таких случаев, когда:

• Штукатурка уже нанесена.
• Её слой не закроет провода и придётся проделывать штробы прямо в стене.

Это более сложный и долгий путь, но чаще всего он оказывается единственным подходящим. Помимо того, что предстоит проделать штробы, провода в них тоже нужно будет тщательно фиксировать – гипсовыми нашлёпками или скобами из пластика.

*(Скобы-дюбели особенно удачны при потолочной проводке)



Чтобы правильно сделать все штробы, лучше сделать разметку по схеме прямо на стене, тогда сложностей точно не возникнет и будет шанс ещё раз всё проверить и что-то подкорректировать.

Теперь нужно определить, как проложить сами кабели. Магистрали от распределительного щита до каждой монтажной коробки можно прокладывать способами, описанными в этой таблице.

Расположение магистрали	Особенности
По верхнему краю стены в штробе или гофротрубе	Используется чаще всего
По перекрытиям, пока не залиты стяжки на полах (в трубах из пластика)	Это самый короткий путь. Здесь, кстати, и штробы не пригодятся, так как когда пол зальют, все провода будут скрыты. Для таких проводок обычно и нужны розетки, вмонтированные в плинтусы. Кстати, сейчас можно приобрести особые комплекты – специальный плинтус с кабель-каналами, розетками, включателями, распределительными коробками и т.д. Правда, он подойдёт не для любой отделки.
По потолку	Здесь, скорее всего, придётся делать штробы, однако, расход материалов тоже будет экономичным. Распаечные корорбки тоже можно размещать на потолке, но это едва ли будет удобно, когда потребуется ремонт. Этот метод актуален только тогда, когда предполагается натяжной или подвесной потолок, чтобы скрыть линии.

При самостоятельной прокладке проводки подойдёт только первый вариант, и несмотря на большие преимущества двух других, он не хуже их. Просто потребует к себе больше времени, но раз уж план проложить проводку своими руками дошёл до этапа штроб, самое сложное уже позади.

*(Штробы — это предпоследний этап на пути прокладки проводки)



Сборка и подключение домашней сети

Из оборудования для штроб понадобятся:

• Болгарка.
• Перфоратор и коронка на него, с помощью которой делаются гнёзда под распределительные точки и розетки. Лучше алмазная, так как отверстия будут ровнее.
• Долото.

Для самой установки линии потребуется следующий инструментарий:

• Пассатижи и кусачки.
• Нож для работы с кабелями.
• Набор отвёрток с изолированными ручками.
• Пресс-клещи. Они пригодятся для огильзовки провода.
• Индикаторная отвёртка.
• Тестер для проверки линии.
•  Шуруповёрт.
• Гипс и шпатель для его укладки.

*(Позаботиться обо всех инструментах нужно заранее)



А перед самим монтажом останется вспомнить про правила техники безопасности. Работа с электричеством сложнее и опаснее простого ремонта, поэтому пренебрегать правилами здесь не стоит. В первую очередь подбирается правильная одежда — обувь не должна скользить, обязательно должны быть перчатки с изоляцией на ладонях, респираторы и специальный закрытый костюм.

После нужно проверить, действительно ли квартира обесточена перед удалением старой проводки. Все выходящие наружу провода отсоединяются от счётчика, ставится времянка.

*(Безопасностью при работе с напряжением пренебрегать нельзя)

Далее следует проверка оборудования, которое должно быть исправным. А последним шагом будет поиск напарника, потому что устанавливать проводку в одиночку не стоит. Вдвоём работа будет идти быстрее, помощь со стороны может пригодиться в любую минуту, да и не стоит забывать о риске несчастных случаев — тогда будет кому оказать первую медицинскую помощь. И, кстати, о ней — аптечка должна быть под рукой каждый день работы, как и огнетушитель.



Осталось выполнить сам монтаж проводки, что происходит в четыре шага:

1. Штробы и подрозетники. Границы штроб намечаются болгаркой, канавки выбиваются долотом (подрозетники тоже). Это самый шумный шаг, так что лучше предупредить соседей о том, какая работа предстоит и проводить её в будни, пока все на работе. Штробы можно делать и штроборезом, это будет быстрее, аккуратнее, безопаснее, но не менее шумно. А ещё для работы подобного оборудование потребуется подключение к электросети и длинный удлинитель, чтобы протянуть штроборез даже в самые дальние комнаты.
2. Установка самих кабелей. Сначала отрезается часть кабеля нужной длины и продевается в гофр, если он необходим. Кабель укладывается в штробы, его концы уводятся в подрозетник. Он же промазывается закрепляющей смесью или алебастром, штробы тоже промазываются через каждые 50 сантиметров. Концы гофры останется завести в вводный щиток, смазать смесью ещё раз и подсоединить все провода к клемме щитка. Теперь вводный щиток ставится на своё место – перед этим нужно сделать отверстия для крепежей и установить в лунки дюбели. После установки вводного щита все провода изолируются и помещаются внутрь него.
3. Теперь можно заниматься отделкой, но перед этим подрозетники забиваются бумагой, а временный щиток – плёнкой. Счётчик тоже лучше прикрыть, так как с него можно сорвать пломбу случайно. Монтажные работы можно считать оконченными, когда все провода подключены и спрятаны, распределительные коробки прикрыты крышками, а электрощит полностью собран и готов к работе.

*(Подсоединение к сети — последний этап прокладки домашней электросети)

Когда с полной отделкой будет покончено, остаётся сделать самое простое — установить купленные розетки, включатели и элементы освещения. Это не сложная задача, но лучше сначала посмотреть пару видео уроков, чтобы правильно подключить эти устройства к электросети. Далее собирается распределительный щит, а к нему после подключаются внутренние линии квартиры.



Останется только подключить ввод, но это делают уже не владельцы квартиры, а специалисты электрокомпании, которая и поставляет электричество в дом. Только после того, как щит будет подключён, можно будет включать автоматы и проверять проделанную работу. Схему, по которой делалась новая проводка, стоит сохранить до этого момента.

Прокладка проводки в доме — это ответственное занятие, требующее внимательности, терпения и правильного планирования. Ведь от качества самой сети и её размещения будет зависеть жизнь всех людей, живущих в квартире с новой проводкой. А определиться, по плечу ли будет такая сложная задача, а также как её правильно реализовать, поможет эта статья. Здесь собрана вся основная информация о том, как провести электричество в квартире по всем правилам.



схема, разводка электрики, правила монтажа

Каждый этап возведения здания из дерева требует особого подхода. Это касается строительства, отделки, прокладки внутридомовых коммуникаций. Все в деревянном доме должно делаться качественно, добротно, небрежности в нем места нет.

Все коммуникации важны, но более всего – проводка в деревянном доме. Ее планировка и монтаж – сложная задача, которая потребует от электрика максимум мастерства и аккуратности.

Не забудь поделиться с друзьями!

Содержание статьи

Общие требования к проводке

Технологии и методы создания электропроводки в домах из кирпича или бетона в случае деревянного здания не работают. Тут нужна особая стратегия, что вызвано характеристиками материала, в первую очередь его горючестью. Малейшее повреждение изоляции кабеля, плохой контакт, короткое замыкание могут стать причиной пожара.

Важно! Проектируя электропроводку, надо помнить, что кабель основной магистрали нельзя прокладывать внутри защитных конструкций из легковоспламеняющихся материалов. Провода, идущие к розеткам или выключателям, нельзя крепить непосредственно к брусу. Не допускается перегиб кабеля и чрезмерное его натяжение.

Существует несколько способов монтажа электропроводки в деревянных домах, которые полностью отвечают требованиям безопасности.

Открытая проводка

Достаточно распространенный способ, который в равной степени подходит для домов из любого материала. Отличительная черта – кабель укладывается в специальный накладной короб (кабель-канал).

Данный способ монтажа имеет ряд преимуществ:

• простота работы;
• в любой момент можно изменить конфигурацию проводки;
• дешевизна материала;
• хорошее охлаждение провода;
• обилие цветовых решений.

Единственным существенным недостатком данного метода является некоторая топорность результата, короб может испортить впечатление от мастерски собранной стены из бруса или бревна.

Проводка ретро

Такая проводка под старину это отличное дополнение к интерьеру. По заранее размеченной трассе через определенные промежутки крепят изоляторы, по которым впоследствии прокладывают провод.

Для проектов промышленность выпускает специальный витой кабель, который можно подобрать по цвету, сечению и типу оплетки. Кабель дополнят выключатели, розетки и светильники в том же стиле.

Скрытая проводка

Лучший способ укладки электропроводов в каркасных домах или сооружениях из бруса, в которых внутренняя отделка выполняется с помощью дополнительных объемных конструкций. Его можно использовать и в бревенчатом здании, но тогда кабель укладывают по ходу возведения дома. Особенность – провод помещают в металлические трубы или гофрированные рукава, проложенные внутри стен или под облицовкой.

Плюсы скрытой системы:

• эстетичность, наружу выведены только розетки и выключатели;
• долговечность благодаря использованию металлических рукавов;
• полная безопасность владельцев;
• защита кабеля от грызунов.

Подобное решение имеет свои недостатки. Скрытая проводка может быть проложена только на этапе строительства или в ходе капитального ремонта, к тому же работа требует навыков и высокого мастерства.

Составление схемы

Схема электропроводки деревянного дома должна соответствовать требованиям ГОСТа и нормативных документов, регламентирующих установку и эксплуатацию электроустановок, к ее созданию стоит привлечь профильного специалиста. Это актуально лишь для домашних мастеров, не имеющих опыта подобной работы.

Чтобы составить схему проводки в деревянном доме, потребуется план здания. На этом этапе надо иметь точное представление о назначении каждой комнаты, знать места установки основного электрооборудования. Особенно важно обозначить точки подключения потребителей большой мощности (электроплита, обогреватели, бойлер).

На плане помещений отмечают расположение основных узлов, таковыми являются:

• электросчетчик;
• выключатели;
• электрические розетки;
• стационарные осветительные приборы;
• распределительные коробки.

Как правило, место установки счетчика определяют работники компании, поставляющей электроэнергию, все остальное в руках мастера.

Начать лучше с выбора места для выключателей. Тут нет особых требований, единственное – удобство пользования. Как правило, выключатель устанавливают сразу у двери, высота подбирается индивидуально, оптимальное значение – 1 м от пола.

Далее выбирают количество и месторасположение розеток. В среднем на 4 м2 площади устанавливается 1 розетка, для кухни это количество подбирается отдельно. Распределение розеток по комнате – дело вкуса, все зависит от типа и количества электрооборудования. Высота установки может разниться, чаще всего это 25–40 см от пола.

После того как на плане отображены все основные элементы схемы, их связывают проводниками. Надо выбирать кратчайшие расстояния между точками подключения, не забывая о том, что провод можно укладывать параллельно полу или перпендикулярно ему. В местах ответвлений отмечают распределительные коробки.

Выбор провода и устройств

Тем, кто планирует сделать проводку в деревянном доме своими руками, начинать собственно монтаж надо именно с выбора и покупки кабеля, розеток и выключателей. Промышленность предлагает широкий ассортимент кабельно-проводниковой продукции, лучший выбор для деревянного дома – кабель NYM или ВВГ. Они имеют примерно одинаковые потребительские характеристики и сопоставимую стоимость.

Основной параметр, на который следует обращать внимание при выборе кабеля, – его сечение. Оно измеряется в квадратных миллиметрах и указывается в маркировке изделия. Пример – ВВГ 3х2,5. Это трехжильный кабель, сечение каждой жилы 2,5 мм2.

Важно определить, какое сечение оптимально для каждого конкретного участка схемы. В основном на розеточном участке используют медь 2,5–4 мм2 (точное значение зависит от предполагаемой мощности подключаемого оборудования). Для освещения подойдет алюминий сечением 1,5–2,5 мм2.

Особых требований к выключателям не предъявляется. Они должны соответствовать пожеланиям владельцев и иметь привлекательный вид. Не стоит покупать дешевую продукцию неизвестных фирм. Вряд ли кому-нибудь понравится менять выключатель раз в месяц.

Розетки выбирают исходя из места их установки, ориентируясь на планируемую мощность нагрузки. Для телевизора или пылесоса достаточно простой розетки на 6 А, а вот для подключения калорифера стоит подыскать розетку мощнее, она должна быть 16 А и обязательно с заземлением.

Совет! В местах, где планируется установка нескольких электроприборов, лучше ставить розеточные группы на 3–5 розеток, это надежнее, чем тройники и удлинители.

На каждой ветке схемы необходимо предусмотреть устройство автоматического отключения, это особенно актуально для деревянных зданий. Его характеристики также выбираются исходя из потребляемой мощности. В случае частного дома достаточно автоматических выключателей на 16 А.

Пошаговая инструкция монтажных работ

Разводка электрики в деревянном доме – это достаточно сложное мероприятие, требующее от монтажника усидчивости и ответственности. Выполнить эту работу своими руками можно, главное – помнить, что электричество в деревянном доме может стать причиной пожара.

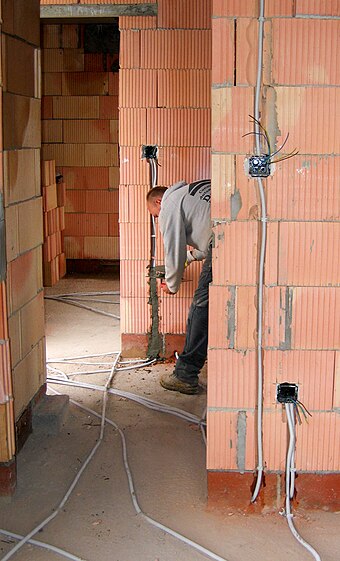

Укладка кабеля

Работу начинают с нарезки и укладки кабеля. В случае открытого монтажа предварительно прикручивают короб. Особое внимание уделяют формированию углов. Пластик в местах поворота подрезают, крепеж вкручивают ближе к краю, что не позволит коробу прогибаться. В случае проводки в стиле ретро по всей трассе крепят изоляторы.

Кабель прокладывают в каналы или надевают на изоляторы, при этом оставляют запас с каждой стороны (примерно 200 мм на каждую точку). Это компенсирует возможную неточность в расчетах, при необходимости значительно облегчит ремонт.

Монтаж распределительных коробок

В местах ответвлений на розетки или осветительные приборы устанавливают распределительные коробки. Они позволяют менять направление провода, облегчают обслуживание проводки и проверку ее состояния.

Важно! Вне зависимости от типа проводки все соединения проводов выполняют только внутри распределительной коробки. В коробе или канале для скрытой укладки скруток быть не должно.

Внутри коробки провод может соединяться одним из следующих способов:

• скрутка плюс изолента;
• изоляционные колпачки;
• соединение на разъемах.

Первый вариант используется не одно десятилетие и при правильном исполнении обеспечивает высокую надежность и долговечность. Оба соединяемых провода зачищают на расстоянии около 3 см. Провода скручивают между собой, изолируют. В качестве изоляции можно использовать традиционную изоленту или термоусадочную трубку.

Использовать пластиковые колпачки довольно просто. По сути, это обычный колпачок, внутренняя поверхность которого отдаленно напоминает резьбу. Колпачок просто навинчивается на скрутку. В продажу поступает несколько разновидностей данной продукции, основной параметр для подбора – сечение провода.

Разъемные соединители с изоляцией (ваги) позволяют обойтись совсем без скруток. Для соединения кабель зачищают на 1–1,5 см. Соединяемые жилы вставляют в отверстия разъема до щелчка.

Какой бы способ ни использовался, завершающим этапом установки распределительной коробки будет укладка проводов. Необходимо расположить кабель так, чтобы соединения не касались друг друга. Проще и эффективнее уложить скрутки по кругу, по часовой стрелке.

Установка выключателей и розеток

В зависимости от выбранного варианта проводки используются накладные или врезные розетки и выключатели. Правила монтажа тех и других заметно отличаются, но в любом случае необходимо обеспечить полную защиту стены от возможных искр или нагрева контактов.

Розетки и выключатели устанавливают на металлические или асбестовые подложки. В случае скрытого монтажа обязательно используют подрозетники (стаканы) из негорючего материала.

Накладные розетки и выключатели привинчивают к дереву саморезами, внутренние расклинивают штатными фиксаторами. После крепления устройств к ним подсоединяют кабель.

Установка осветительных приборов

Выбирая источники света для деревянного дома, стоит отдавать предпочтение моделям с металлическим основанием, для установки которых не требуется сложный крепеж. Подобные люстры или плафоны просто прикручиваются к стенам или потолку.

Работу удобнее начинать сверху, с люстры. Как правило, люстра позволяет менять степень освещенности, следовательно, к ней подходит несколько проводов. Не надо спешить, стоит лишний раз проверить правильность подключения, чтобы после не переделывать весь участок.

Ввод силового кабеля и распределительный щиток

Силовой кабель в деревянный дом можно ввести двумя способами: под землей или кабелем от опоры. Более востребован второй вариант. В большинстве населенных пунктов нашей страны для передачи электроэнергии используется воздушная линия, состоящая из двух витых алюминиевых проводов.

Проводники воздушной линии в дом не заводят, для этого используют многожильный кабель, который подводят к распределительному щитку и счетчику. В зависимости от требований обслуживающей компании счетчик может устанавливаться с наружной стороны стены или внутри дома.

В первом случае электричество проходит через счетчик и автоматические выключатели, и лишь после этого его можно заводить в дом. Чтобы обезопасить вход, используется металлическая гильза, которая впрессовывается в отверстие в древесине.

Второй вариант подразумевает установку щитка внутри здания. Тогда кабель так же через металлическую гильзу заводится внутрь здания и уже там подключается к устройству учета электроэнергии. В любом случае контролируют правильность установки щитка, а после подключают электричество специалисты обслуживающей компании.

Установка ЗУ

Щиток используется не только для установки оборудования учета энергии, но и для размещения защитных устройств (ЗУ). Все щитки, которые поступают в продажу, имеют специальную рейку, предназначенную для крепления автоматов.

Количество и параметры устройств защиты определяют еще на этапе составления схемы. В любом случае надо стремиться к тому, чтобы группы электроприборов, особенно с большим потреблением, имели собственные автоматы (отдельные выключатели на кухню, приборы отопления и тому подобное).

Ошибки при монтаже

Основная причина пожаров в деревянных домах – нарушение правил установки или эксплуатации электроприборов и ошибки при выполнении операций по монтажу проводки.

Самые распространенные просчеты при монтаже:

• использован гибкий пластиковый рукав при скрытой укладке;
• проводка уложена в перекрытие без дополнительной изоляции;
• пластиковые подрозетники вместо стальных или асбестовых;
• мощный кабель в пластмассовом плинтусе;
• скрутки внутри короба.

Несложно заметить, что в большинстве своем это последствия экономии. Избежать плачевного исхода просто – надо покупать качественные комплектующие и правильно их устанавливать.

Испытание проводки

Чтобы убедиться в том, что работа выполнена качественно, а эксплуатировать проводку безопасно, проводят испытания. Перечень работ определяется ГОСТом и Правилами устройства электроустановок.

Требуется выполнить следующее:

• визуальный осмотр проводки;
• замер сопротивления изоляции кабеля;
• проверка контура заземления;
• тестирование устройств защиты и автоматики.

Выполнить данные работы самостоятельно не удастся, для этого нужны приборы и оборудование, которое имеется только в электротехнических лабораториях. Полный цикл испытаний стоит недешево, но только он даст уверенность в надежности и безопасности проводки.

Важно! В случае покупки старого деревянного дома первое, что надо сделать, – проверить, а лучше сразу заменить проводку. Старая система вряд ли справится с нагрузкой современных электроприборов.

Меры противопожарной защиты

Правильно выполненный монтаж проводки с использованием качественных материалов гарантирует ее долговечность и надежность, но не стоит расслабляться. Электропроводка в деревянном доме требует постоянного ухода и не терпит безответственности.

Чтобы не стать жертвой пожара, надо:

• постоянно следить за состоянием всех элементов проводки;
• не перегружать сеть, используя тройники и переноски;
• в случае нагрева розетки незамедлительно отключить прибор, выявить причину и исправить ее;
• следить за состоянием пластиковых деталей, в случае потемнения или коробления сразу принимать меры;
• регулярно проверять работоспособность систем защиты.

Электричество – важная составляющая комфорта. Без него невозможна жизнь современного человека. Оно несет пользу, но и таит в себе опасность, что особенно актуально в случае дома из дерева. Чтобы электричество из друга не превратилось во врага, надо качественно выполнять монтаж и не забывать о профилактике.

Как правильно сделать электропроводку 🚩 как правильно сделать проводку в доме 🚩 Полезные советы

С каждым днем потребление электроэнергии в домах и квартирах только возрастает, учитывая постоянно увеличивающийся спектр бытовой и мультимедийной техники. Для того чтобы все это должным образом работало и питалось, требуется добротная и качественно разведенная электропроводка. Только лишь задумав замену проводки или прокладку новой, следует учесть несколько важных моментов:

— алюминий не рекомендуется использовать в проводке частных домов и квартир, особенно в проводах сечением менее 16 квадратов;
— разветвленный тип проводки, который применялся ранее, не следует использовать, это увеличивает нагрузку на основные линии от счетчика и не дает возможности распределить нагрузку в щитке;
— для питания мощного оборудования, такого как электроплиты, электрические котлы и т. п., следует отводить отдельную линию проводки.

Для большей эффективности и безопасности необходимо разделить еще в распределительном щитке линии проводки, направленные на питание освещения и розеток. Если освещение всей квартиры или дома можно выделить на один автомат, то розетки для каждого помещения в отдельности лучше распределить предохранители-автоматы.

При распределении розеток лучше учитывать простое соотношение – на каждые шесть квадратных метров устанавливается одна розетка. Естественно следует учитывать и распределение оборудования для того, чтобы минимизировать потребность в использовании удлинителей и разветвителей. Лучше всего, если последние вовсе не будут использоваться.

Провода укладываются на расстоянии 10-30 сантиметров от уровня потолка. Для того чтобы скрыть проводку, либо выполняется штробление, либо провода в гофротрубе укладываются за обшивку стен. Все провода опускаются к розеткам строго вертикально, избегая любых ситуаций, когда он пролегает по диагонали.

В результате готовая проводка в лучшем случае не должна содержать распределительных коробок или включать их по минимуму. Это снижает необходимость использовать клемники или спайки между проводами, т.е. нет участков с оголенными или слабо изолированными проводами.

Для электрической проводки лучше выбирать медный одножильный провод достаточного сечения. Допускается использовать алюминиевый провод только в том случае, если восстанавливается старая проводка, чтобы не допустить сочетания меди и алюминия в соединениях.

Размер провода выбирается в зависимости от нагрузки на каждый отдельный провод. Расчет можно вести достаточно просто: на каждые 1,5 кВт мощности достаточно 1 кв. мм медного провода. Если есть возможность непосредственно от распределительного щитка развести к розеткам заземление, то выбирается тройной кабель с разделением на «фазу», «нуль» и «землю». К каждой розетке провода следует подключать с одинаковой ориентацией «фазы» и «нуля».

Для освещения достаточно использовать спаренные одножильные провода малого сечения, например 1,5 кв. мм. На разрыв и вставку выключателя отводится только провод «фазы».

Схема подключения

— подробное руководство

Что такое электрическая схема?

Схема соединений — это визуальное представление компонентов и проводов, относящихся к электрическому соединению. Эта графическая диаграмма показывает нам физические связи, которые очень легко понять в электрической цепи или системе. Одна электрическая схема может обозначать все соединения, тем самым сигнализируя об относительных местоположениях.Использование схемы соединений положительно распознается в проектах по производству или поиску и устранению неисправностей электрооборудования. Это может предотвратить множество повреждений, которые даже подорвут электрическую схему.

В этой статье мы узнаем некоторые интересные факты о схеме подключения , их важности и полезном онлайн-инструменте, то есть Edraw Max, для их быстрого рисования.

Источник изображения : smartdraw.com

Почему мы используем электрические схемы?

Электрические схемы широко используются в производстве схем или других проектах электронных устройств. Компоновка облегчает общение между инженерами-электриками, проектирующими электрические схемы и реализующими их. Фотографии также пригодятся при ремонте. Он показывает, была ли установка спроектирована и реализована надлежащим образом, подтверждая регуляторы безопасности.

Схема соединений также может быть полезна при ремонте автомобилей и строительстве домов. Например, домостроитель может легко найти правильное расположение осветительных приборов и электрических розеток, чтобы избежать дорогостоящих дефолтов или любых нарушений норм.

Преимущества схем подключения:

Составление электрической схемы дает несколько преимуществ, как указано ниже.

• Диаграммой легко поделиться даже в электронном виде.
• Процесс создания диаграммы быстрый и допускает обычное построение.
• Доступ к сотням и тысячам символов подключения делает схему более понятной.
• Диаграмму легко редактировать в зависимости от различных условий.
• Соответствующий инструмент обеспечивает точное размещение символов, что невозможно сделать вручную или другими способами.

Тип схемы подключения

С использованием различных символов электрическая схема в основном состоит из трех основных типов. Все, что связано с электрической системой, можно отобразить на одной из диаграмм, чтобы убедиться, что соединения работают правильно.Его три основных вида заключаются в следующем.

A. Принципиальные схемы

Схематические диаграммы показывают схему цепи с ее впечатлением, а не подлинным изображением. Они предоставляют только общую информацию и не могут использоваться для ремонта или проверки цепи. Функции различного оборудования, используемого в схеме, представлены с помощью принципиальной схемы, символы которой обычно включают вертикальные и горизонтальные линии.Однако известно, что эти линии показывают поток системы, а не ее провода.

B. Схемы электрических соединений

Схема соединений представляет исходную и физическую схему электрических соединений. Схема подключения на картинке с разными символами показывает точное расположение оборудования во всей цепи. Это гораздо более полезно в качестве справочного руководства, если кто-то хочет узнать об электрической системе дома.Его компоненты показаны на иллюстрации, чтобы их было легко идентифицировать.

C. Изображение

Это наименее эффективная схема среди электрических схем. Часто это фотографии с подробными чертежами или этикетками физических компонентов. Картинка даже не пытается быть четкой или эффектной. Человек, хорошо разбирающийся в схемах электропроводки, может понять только изображения.

Схема подключения

Принципиальная схема VS

Эта концепция может сбивать с толку, поскольку схема подключения указывает на физическую компоновку или расположение компонентов, тогда как схемы показывают функции различного оборудования, используемого в цепи.

Давайте посмотрим на его сходства и различия.

Сходства

Отличия

Как читать электрические схемы: символы, которые вы должны знать

Чтобы прочитать схему соединений , вы должны знать различные используемые символы, такие как основные символы, линии и различные соединения.

Стандартные или основные элементы, используемые в схеме подключения, включают источник питания, заземление, провода и соединения, переключатели, выходные устройства, логический вентиль, резисторы, свет и т. Д.

1. Переключатель — Переключатель на электрической схеме включает вспомогательные символы, такие как размыкающий переключатель, размыкающий переключатель, двухпозиционный переключатель, переключатель DPST, переключатель DPDT и т. Д.
2. Батарея — Батарея представляет собой более одной ячейки для обозначения электрической энергии. Причем работает от постоянного напряжения.
3. Резистор — резистор показывает ограничение протекания тока. Он используется вместе с конденсатором в цепи синхронизации.
4. Провод и соединение — Обозначения проводов и соединений включают провод, соединенный провод и несоединенный.Соединенные провода обычно образуют двутавровое соединение, тогда как несоединенные провода представляют собой просто пересекающиеся несоединенные провода.
5. Конденсатор — Конденсатор — это накопитель электрического заряда. Символ используется с резистором, а также может отображаться как фильтр для пропускания сигналов переменного тока и блокировки сигналов постоянного тока.
6. Логический вентиль — Логический вентиль — это своего рода сигнал процесса, используемый для представления истинного (высокий, 1, вкл., + Vs) или ложного (низкий, 0, выкл., OV).Он также содержит субсимволы, такие как AND, NOT, NAND, NOR и OR.
7. Semiconductor — Полупроводниковые символы являются интеллектуальными и обычно используются для обозначения компонентов, таких как биполярный, MOSFET, управляемый выпрямитель, управляемый переключатель, диод, диод, симистор и т. Д. преобразуется в кинетическую энергию.
8. Динамик — Динамик представляет собой цифровой вход, преобразованный в аналоговые звуковые волны. Это одна из важнейших частей различных продуктов, таких как телефоны и телевизоры.
9. Индуктор — Это компонент электрической цепи, обладающий индуктивностью. Он также включает в себя различные символы, такие как индуктивность передатчика положения, половина индуктивности, взаимная индуктивность и т. Д.

Примеры электрических схем

1.Схема 2-ходового переключателя

В схеме двухпозиционного переключателя необходимо управлять потоком мощности (включение / выключение) на нагрузку (лампа, свет, потолочный вентилятор, розетка и т. Д.). Однако типичная схема будет включать 3-проводной кабель называется Ромекс. Он состоит из белого, черного и неизолированного медных проводов.

A. Белый провод = нейтраль

B. Черный провод = провод под напряжением или провод питания

С. Оголенный медный провод = Земля

Подключение двухпозиционного переключателя требует, чтобы вы управляли горячим или черным проводом для включения и выключения нагрузки.

На схеме поясняется, что источник питания входит слева. Здесь единственный провод, то есть черный провод, управляется двухпозиционным переключателем. К одному винту на боковой стороне двухпозиционного переключателя подводится черный провод или провод под напряжением. Черный провод также идет от другого винта двухпозиционного переключателя, идущего к нагрузке.Комбинированные белые провода помогают продолжить цепь.

Источник изображения : how-to-wire-it. com

Также важно подключить коммутатор к заземляющему проводу. Зеленый винт представляет собой заземляющий провод для подключения, как показано ниже.

Источник изображения : инструкции по подключению.com

Теперь все оголенные медные или заземляющие провода подключены. Схема двухпозиционного переключателя, показанная ниже, поможет вам понять основную концепцию подачи электроэнергии к нагрузке. Здесь вы должны воспринимать контролируемую нагрузку как свет.

Источник изображения : how-to-wire-it.com

2.Схема 3-ходового переключателя

Этот трехпозиционный переключатель также использует трехжильный кабель Romex, идущий от источника. Между 3-проводным кабелем и 3-проводными переключателями также проложен 4-проводный кабель. Трехжильный кабель содержит тот же провод, что и белый провод, черный провод и неизолированный медный провод, тогда как четырехжильный кабель содержит дополнительный красный провод, который также является горячим.

Источник изображения : инструкции по подключению.com

Левая коробка

Здесь левый винт в нижнем положении является стандартным и получает черный провод от 3-х проводного источника. Тем не менее, левый винт в верхней части получает черный провод от 4-х проводной правой коробки.

Правая коробка

В ней левый винт в нижнем положении получает черный провод от 3-х проводной нагрузки.Левый винт в верхнем положении получает красный провод от 4-х проводной левой коробки. Его правый винт в верхней части получает черный провод от 4-проводной левой коробки.

Источник изображения : how-to-wire-it. com

3. Подключение к розетке

Стандартные розетки также являются дуплексными розетками.При подключении розетки необходимо выбрать один из нескольких вариантов. Вам понадобится трехжильный кабель в обеих розетках для подключения розетки (горячей. Также вам понадобится четырехжильный кабель, чтобы переключить верхнюю или нижнюю розетку.

Источник изображения : how-to-wire-it.com

Черный или горячий провод слева — это основной источник питания. Провод перевязан проводом, идущим к черному проводу и выключателю, который далее идет к розетке.

Источник изображения : how-to-wire-it.com

Как нарисовать электрическую схему в Edraw?

После того, как мы получили лучшее понимание основной концепции, теперь мы должны продолжить изучение того, как нарисовать схему подключения с помощью одного из лучших онлайн-инструментов — Edraw Max. Чтобы создать схему подключения в Интернете, перейдите на официальный сайт Edraw и выполните следующие действия.

Шаг 2: Выберите Электротехника и Базовая электрическая. Поскольку создание электрической схемы — это электрическая концепция, вам необходимо выбрать Электротехника на боковой панели.Это приведет вас к различным опциям в главном интерфейсе, откуда вы должны перейти к Basic Electrical .

Шаг 3: Создайте шаблон. Следующим шагом будет создание вашего шаблона. Во-первых, вам нужно выбрать значок + Basic Electrical . Этот выбор приведет вас к основному интерфейсу создания диаграммы, как показано ниже.

Шаг 4: Сделайте схему соединений с помощью различных инструментов.

В этом окне вы можете создать свою электрическую схему, выбирая различные символы коммутационной схемы из библиотеки символов. Доступны различные символы, такие как путь передачи, квалификационные символы, полупроводниковые устройства, переключатели и реле, а также другие необходимые электрические символы.

Статьи по теме

Программное обеспечение

Home Wiring Plan — Простое создание планов электропроводки

> План этажа> Программное обеспечение Home Wiring Plan — Простое составление планов электропроводки

Простое в использовании программное обеспечение для домашних схем электропроводки с готовыми символами и шаблонами.Он помогает с наименьшими усилиями составлять точные и высококачественные планы электропроводки, планы домашней электропроводки, планы электропроводки дома, планы электропроводки подвала и многие другие электрические схемы.

Источник: electric-engineering-portal.com

Символы, необходимые для домашней схемы электропроводки

Когда вы собираетесь составить план подключения, встроенная библиотека символов содержит наиболее часто используемые символы плана подключения, включая освещение, выключатели, розетки и некоторые отдельные устройства, такие как потолочный вентилятор, дверной звонок, детектор дыма, монитор и сигнализация. .План домашней электропроводки обычно создается на основе первоначальной структуры плана этажа. Поэтому также необходимы основные символы плана этажа, такие как стены, мебель и техника.

Вы можете найти больше электрических символов для проектирования схем.

Электротехника и телекоммуникации

Освещение

Стена, оболочка и конструкция

Создайте план электропроводки дома с помощью встроенных элементов

Перед тем, как разводить дом, необходимо составить схему подключения, чтобы распланировать розетки, выключатели, свет и их подключение. Однако, если вы только новичок в этой области, вам необходимо просмотреть несколько полезных видеоуроков, которые научат вас некоторым основам электромонтажа и электротехники. После этого, когда вы начнете составлять свой собственный план электропроводки, не забудьте выбрать для себя идеальное подходящее программное обеспечение для проектирования.

EdrawMax содержит обширный набор электрических и световых символов в качестве комплексного программного обеспечения для плана этажа, рисование плана электропроводки будет простым делом для любого. Как показано на рисунке ниже, это простой инструмент для создания схемы подключения с интуитивно понятным интерфейсом.Если вы не профессионалы в области рисования и не нуждаетесь в сложных чертежах, таких как САПР, это ваш лучший выбор!

EdrawMax: швейцарский нож для всего, что вам нужно

• С легкостью создавайте более 280 типов диаграмм.
• Предоставьте различные шаблоны и символы в соответствии с вашими потребностями.
• Интерфейс перетаскивания и прост в использовании.
• Настройте каждую деталь с помощью интеллектуальных и динамичных наборов инструментов.
• Совместимость с различными форматами файлов, такими как MS Office, Visio, PDF и т. Д.
• Не стесняйтесь экспортировать, печатать и делиться своими схемами.

Как составить план домашней электропроводки

С EdrawMax легко создать план домашней электропроводки. Чтобы открыть новую страницу чертежа, перейдите во встроенный центр шаблонов, выберите Building Plan и дважды щелкните один из шаблонов Electrical и Telecom Plan , чтобы начать рисование.

Чтобы открыть соответствующие библиотеки, щелкните значок Библиотека → План этажа , вы найдете список библиотек обозначений плана этажа и просто выберите, чтобы добавить то, что вы хотите использовать.

Перетащите необходимые формы на холст, чтобы создать план проводки.

Используйте быстрые и мощные инструменты форматирования в EdrawMax и меняйте цвет или стили линий и символов,

По завершении вы можете экспортировать рисунок в различные форматы, включая PDF, HTML, Word, Excel, PPT, Visio, PNG, JPG и т. Д.

Примеры схем подключения

Ниже приведены примеры схем подключения, которые вы можете скачать и использовать в качестве шаблонов. Когда вы загружаете и открываете пример, необходимые библиотеки символов, такие как осветительные, электрические и телекоммуникационные, уже открыты. Таким образом, это будет еще быстрее, если вы начнете с этих шаблонов.

Пример плана домашней электропроводки

Пример плана электропроводки дома

Пример плана электропроводки подвала

Провод на русском языке, перевод, англо-русский словарь

(неофициальный) Для отправки сообщения или денежной суммы другому лицу через телекоммуникационную систему, ранее преимущественно по телеграфу.

Чтобы сделать кого-то напряженным или возбужденным.

(сленг) Для установки подслушивающего оборудования.

(бесчисленное множество) Металл, сформированный в тонкую ровную нить, теперь обычно протягивается через отверстие в стальной матрице.

Кусок такого материала; нить или тонкий стержень из металла, кабель

Металлический проводник, по которому проходит электричество.

Забор из колючей проволоки.

(спорт) Финиш беговой дорожки.

(неофициальный) Телекоммуникационный провод или кабель; отсюда электрический телеграф; телеграмма

(сленг) Скрытое подслушивающее устройство на личности тайного оперативника с целью получения изобличающих устных доказательств.

(неофициальный) Крайний срок или критическая конечная точка.

(бильярд) Проволока, нанизанная бусами и подвешенная горизонтально над столом или рядом с ним, используется для ведения счета.

Для крепления проволокой, особенно в отношении винных бутылок, пробок или ограждений.

Нанизывать на проволоку.

Для оснащения проводами для использования с электричеством.

Для добавления чего-либо в электрическую систему с помощью проводки; включить или включить что-то.

Металл, из которого сформирована тонкая ровная нить, теперь обычно протягивается через отверстие в стальной матрице.

Кусок такого материала; нить или тонкий стержень из металла, трос.

Металлический проводник, по которому проходит электричество.

Забор из колючей проволоки.

Финиш беговой дорожки.

Телеграфный провод или кабель

Электрический телеграф; телеграмма.

Скрытое подслушивающее устройство у тайного агента с целью получения изобличающих устных доказательств.

Крайний срок или критическая конечная точка.

Проволока с бусинами, подвешенная горизонтально над столом или рядом с ним, которая используется для подсчета очков.

Любая система проводов, используемых для управления куклами в кукольном спектакле; следовательно, сеть скрытых влияний, контролирующих действия человека или организации; струны.

Карманник, нацеленный на женщин.

Спица для вязания.

Для крепления проволокой, особенно в отношении винных бутылок, пробок или ограждений.

Нанизывать на проволоку.

Для оснащения проводами для использования с электричеством.

Для добавления чего-либо в электрическую систему с помощью проводки; включить или включить что-то.

Для отправки сообщения или денежной суммы другому лицу через телекоммуникационную систему, ранее преимущественно по телеграфу.

Чтобы сделать кого-то напряженным или возбужденным.

Для установки подслушивающего оборудования.

Ловить тросом или тросами.

Установить (мяч) так, чтобы проволока калитки препятствовала успешному выстрелу.

для крепления с помощью провода

для крепления на провод

для оснащения проводами для использования с электричеством

для добавления чего-либо в электрическую систему с помощью проводки

, чтобы сделать кого-то напряженным или возбужденным

сленг : для установки подслушивающего оборудования

тонкая металлическая нить

металлический проводник, проводящий электричество

забор из обычно колючей проволоки

спорт: финиш беговой дорожки

сленг : скрытое подслушивающее устройство на лице

Металл превращается в тонкую, ровную нить, обычно пропускаемую между рифлеными роликами или протягивая через отверстия в стальной пластине.
