Перед покупкой провода часто возникают вопросы, связанные с его сечением. Необходимо измерить диаметр жил, если проводится подсоединение к новой электрической точке. Сложности также возникают в том случае, если на старой проводке отсутствует буквенная маркировка. Поэтому необходимо знать эффективные методики измерения и их особенности. Из-за несовпадения маркировки проводов с действительным сечением жил может произойти непредвиденная ситуация с неприятными и даже опасными последствиями вплоть до аварий.
Определение сечения провода обзор эффективных методик
Есть разные способы того, как определить сечение провода. В первую очередь вычисляют диаметр жилы, после чего можно проанализировать полученное значение.
№ 1. При помощи штангенциркуля
Есть ряд инженерных приборов, благодаря которым можно легко определить сечение провода по диаметру. Это механический и электронный микрометр, механический и электронный штангенциркуль. Этот способ отличается точностью, но приобретение устройств оправдывает себя, если пользоваться этим способом регулярно, а не один-два раза.
Основное преимущество данной методики заключается в возможности замера на участке даже работающей линии, например в розетке.
Сечение провода измеряют с помощью следующей формулы:
№ 2. При помощи карандаша и линейки
Есть простой «дедовский» способ, как узнать сечение провода с помощью проволоки, простого карандаша и линейки.
Нужно зачистить жилу от изоляции, затем плотно намотать ее на карандаш.
Линейкой измеряют общую длину намотки.
Затем нужно разделить полученный показатель на количество жил. То значение, которое вы получите, это и есть сечение кабеля по диаметру.
Чтобы точно определить сечение кабеля, необходимо учитывать следующие особенности данного метода:
- от того, сколько намотано жил на карандаше, зависит точность результата. Минимальное количество витков составляет 15;
- витки должны максимально прижаты друг к другу. Не должно быть свободного пространства, которое увеличит погрешность в расчетах;
- подобную процедуру нужно проделать несколько раз, от этого зависит показатель точности.
Помимо положительных сторон (простота применения и экономия времени), стоит отметить и недостатки:
- для расчета подходят только тонкие провода, так как толстый кабель проблематично наматывать.
- перед покупкой нужно приобрести небольшой отрезок кабеля для измерения.
Определение сечения провода по диаметру по таблицам
Это третий способ того, как определить сечение провода.
Использование таблиц экономит ваше время, результат вследствие использования данной методики отличается максимальной тонностью.

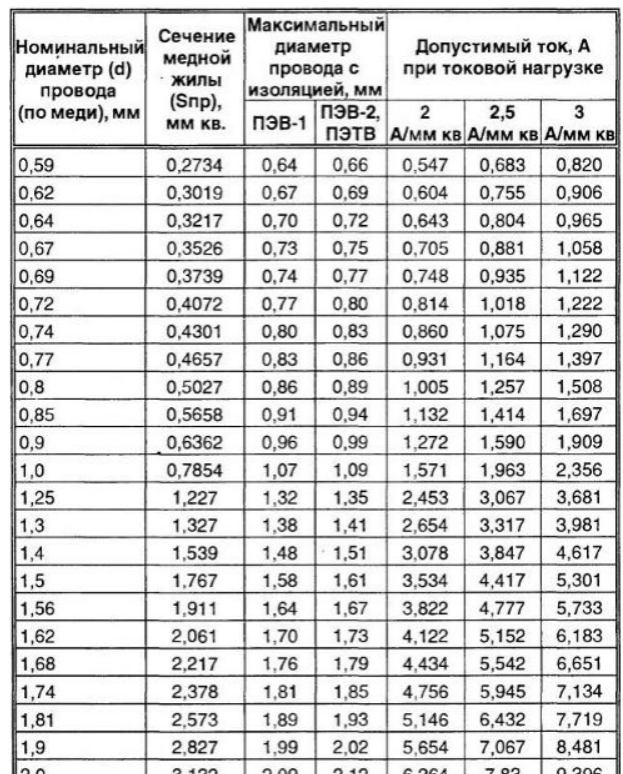

В первой колонке указан диаметр жил. Во второй колонке обозначают поперечные сечения в квадратах.
Медные жилы
| Ток, А | 220 В | 380 В |
| 19 | 4,1 | 12,5 |
| 25 | 5,5 | 16,4 |
| 35 | 7,7 | 23 |
| 42 | 9,2 | 27,6 |
| 55 | 12,1 | 36,2 |
| 75 | 16,5 | 49,3 |
| 95 | 20,9 | 62,5 |
| 120 | 26,4 | 78,9 |
| 145 | 31,9 | 95,4 |
| 180 | 39,6 | 118,4 |
| 220 | 48,4 | 144,8 |
| 260 | 57,2 | 171,1 |
| 305 | 67,1 | 200,7 |
| 350 | 77 | 230,3 |
Алюминиевые жилы
| Ток, А | 220 В | 380 В |
| 19 | 4,1 | 12,5 |
| 27 | 5,9 | 17,7 |
| 32 | 7 | 21 |
| 42 | 9,2 | 27,6 |
| 60 | 13,2 | 39,5 |
| 75 | 16,5 | 49,3 |
| 90 | 19,8 | 59,2 |
| 110 | 24,2 | 72,4 |
| 140 | 30,8 | 92,1 |
| 170 | 37,4 | 111,9 |
| 200 | 44 | 131,6 |
| 235 | 51,7 | 154,6 |
| 270 | 59,4 | 177,7 |
В земле (Медные жилы)
| Ток, А | 220 В | 380 В |
| 27 | 5,9 | 17,7 |
| 38 | 8,3 | 25 |
| 49 | 10,7 | 32,5 |
| 60 | 13,2 | 39,5 |
| 90 | 19,8 | 59,2 |
| 115 | 25,3 | 75,7 |
| 150 | 33 | 98,7 |
| 180 | 39,6 | 118,5 |
| 225 | 49,5 | 148 |
| 275 | 60,5 | 181 |
| 330 | 72,6 | 217,2 |
| 385 | 84,7 | 253,4 |
| 435 | 95,7 | 286,3 |
| 500 | 110 | 329 |
В земле (Алюминиевые жилы)
| Ток, А | 220 В |
| 29 | 6,3 |
| 38 | 8,4 |
| 46 | 10,1 |
| 70 | 15,4 |
| 90 | 19,8 |
| 115 | 25,3 |
| 140 | 30,8 |
| 175 | 38,5 |
| 210 | 46,2 |
| 255 | 56,1 |
| 295 | 65 |
| 335 | 73,7 |
| 385 | 84,7 |
Как определить сечение многожильного провода
Параметры каждого электрического прибора можно узнать в паспорте (наклейке).
Измеряется мощность в Ваттах. Рассмотрим на примере стиральной машинки.
Устройство имеет мощность 2,4 кВт. Используется медный трехжильный кабель марки ВВГнг, его прокладывают таким образом, чтобы не было видно.
Показатель сечения кабеля по диаметру не должен быть менее 1,5 мм2. Для этих целей подойдет кабель ВВГнг 3*1,5.
Если вы используете розетку для подключения стиральной машинки, этого показателя будет вполне достаточно. Для защиты кабеля потребуется автомат с номинальным током 10А.
Этот способ редко используют для установки розеток. Лучше всего для розеточных линий использовать медный кабель с сечением 2,5 мм2. Автомат устанавливают с номиналом 16 А.
Как узнать сечение провода трехфазного двигателя
Чтобы определить сечение кабеля, достаточно рассмотреть пример.
АИР71А4У2 трехфазный асинхронный двигатель, мощность которого составляет 550 Вт. Обмотка подключена звездой на напряжение 380 В.
Для выбора оптимального сечения нужно узнать номинальный ток двигателя, он составляет примерно 1,6 А.
Если наклейки на приборе нет, тогда нужно воспользоваться таблицами. При использовании медного кабеля получается 1,5 мм2. Также это параметр можно узнать по мощности потребления.
Выбор сечения медного провода по мощности для сети 220 в
Стоит ознакомиться с советами и рекомендациями опытных электриков.
- В процессе определения сечения провода по диаметру необходимо обратить внимание на металл жилы. Характеризуется ярким, насыщенным цветом медная, или же алюминиевая жила. Если цвет вызывает сомнения, тогда можно сделать вывод о низком качестве. Вероятнее всего, производитель просто сэкономил на металле, используя для изготовления сплав металла.
Сплав является опасным для монтажных работ, ведь номинальная нагрузка, токопроводимость меньше сравнительно с оригинальным продуктом.
- Для точного определения сечений проводов смотрят на жилы.
При нормальной толщине изделий возможна такая ситуация, как уменьшение размера жилы компенсируется повышением слоя изоляции. - Специалисты советуют приобрести провод большего сечения. Стоит учитывать, что запас мощности не сможет повредить качеству и работоспособности электропроводки.
- Расчет изменяется, если речь идет о кабеле, так как состоит из нескольких проводов. Для получения максимально точных показателей нужно определить диаметр каждого провода, затем суммировать полученные значения.
При нормальной толщине изделий возможна такая ситуация, как уменьшение размера жилы компенсируется повышением слоя изоляции.Прислушиваясь к опыту, рекомендациям специалистов вы минимизируете риск ошибки в расчете, обезопасите себя таким образом.
Есть разные способы определения сечения провода по диаметру. Опытные электрики способны определить это значение в считанные минуты. Новичкам советуют подобрать ту методику, которая ближе и понятнее именно вам.
Жми «Нравится» и получай только лучшие посты в Facebook ↓
Поделиться на Facebook
Поделиться в ВК
Поделиться в ОК
Поделиться в Twitter
Поделиться в Google Plus
фото и видео инструкция как определить площадь сечения, зная диаметр, и наоборот, таблица
Автор Aluarius На чтение 5 мин. Просмотров 746 Опубликовано
Содержание
Представьте себе, что вы нашли в своих закромах старый электрический кабель, которым хотите воспользоваться. Но перед вами стоит проблема определения его сечения. На глаз это не определить, бирки, конечно, на нем не осталось. Что делать? Есть несколько способов, в основе которых лежит диаметр жилы. То есть, диаметр провода и сечение находятся в прямой зависимости друг от друга, чему подтверждение формула круга, ведь форма сечения жилы является круг. Вот эта формула:
S=3,14d²/4=0,785d².
Поэтому и приходится в первую очередь определить диаметр жилы.
Способ №1
Для этого вам понадобится штангенциркуль. Просто необходимо зачистить жилу от изоляции и провести замер диаметра. После чего полученное значение и подставляется в формулу круга. Вот вам и площадь сечения провода.
Скажем так, что этот вариант самый простой и самый точный. Поэтому стоит в арсенале электрика держать этот измерительный инструмент.
Способ №2
Его можно использовать на тот случай, если под рукой штангенциркуля не оказалось. Процесс определения этот непростой и требует определенной точности проведения всех его этапов. Итак, здесь вам понадобится или карандаш, или ручка, или отвертка, или любая трубка из плотного материала (лучше металлическая). Вот алгоритм действий:
- Снимается изоляция в длину сантиметров двадцать-тридцать.
- Теперь наматываем проволоку на карандаш или другой предмет, из описанных выше. Чем больше витков будет сделано, тем точнее показатель. При этом наматывать витки надо так, чтобы они плотно прижимались друг к другу.
- Считается количество витков.
- Замеряется длина скрученных витков при помощи обычной линейки, то есть по карандашу от первого до последнего.
- Теперь необходимо провести одно математическое действие – разделить длину витков на их количество. Это и будет диаметр провода.
При этом наматывать витки надо так, чтобы они плотно прижимались друг к другу.Конечно, он не самый точный, потому что все будет зависеть от того, как была проведена навивка жилы кабеля. Здесь, как было сказано выше, основное значение имеет плотность витков. Теперь можно значение диаметра провода подставлять в формулу площади круга.
Способ №3
Этот способ касается определения сечения провода по диаметру многопроволочной жилы. По сути, все вышеперечисленные методы подходят и под этот вариант, только с одним условием. Необходимо жилу, если так можно выразиться, распушить. Выбрать одну проволочку и замерить ее диаметр штангенциркулем или воспользоваться карандашом. После чего полученную величину надо умножить на количество проволочек, подсчитать которые не составит большого труда.
Это и есть диаметр жилы, который подставляется в формулу сечения.
Способ №4
Это так называемый табличный способ, то есть, для определения площади кабеля вам потребуется таблица, где указаны основные параметры изделия. Такая таблица есть и в интернете, так что проблем найти ее у вас возникнуть не должно. Можно обратиться к таблицам ПУЭ, где также расписаны параметры и показатели электрических кабелей.
Для чего необходимо знать сечение провода
Всем известно, что чем толще провод, тем больше токовые нагрузки он выдерживает, тем большей мощности к нему можно подключить бытовых приборов. Поэтому сечение кабеля – это основная характеристика, которая поможет избежать неприятных моментов, связанных с перегреванием электрической разводки, а соответственно и возникновению пожаров.
Существуют определенные нормы, в которых оговорено, какое сечение (диаметр) провода должны устанавливаться под необходимые токовые нагрузки. Эти нормативы определены правилами управления электроустановками (ПУЭ), где присутствуют таблицы.
В них четко расставлены позиции, связанные с площадью, материалом, из которого изготавливаются провода, и токовой нагрузкой или мощностью потребления.
Но тут есть один очень тонкий момент, который должен знать покупатель. Есть электрические провода, которые изготавливаются по техническим условиям (ТУ), есть изготавливаемые по государственным стандартам (ГОСТам). Их отличия заключаются в том, что изделия, изготовленные по ТУ, подчас обладают меньшим диаметром жилы (процентов на десять-тридцать), а соответственно и сниженным сечением. А это является причиной снижения токовой нагрузки, которую кабель может через себя пропустить. Плюс ко всему изоляция изготавливается более тонким слоем. К чему это может привести, наверное, вы догадываетесь.
Поэтому рекомендация: если вами выбирается электрическая проводка, изготовленная по техническим условиям, то рекомендуется выбирать ее сечение на порядок выше. К примеру, вам по расчетам требуется кабель 1,5 мм², то лучше выбирать 2,5 мм².
Как узнать, по каким стандартам изготавливался провод?
- Во-первых, это обязательно указывается в сертификате качества изделия.
- Во-вторых, можно проверить изоляцию. Если она мягкая и быстро снимается с жилы, то это однозначно материал, изготовленный по ТУ.
- В-третьих, замерьте штангенциркулем диаметр провода. А затем, используя формулу круга, подсчитайте площадь жилы. В принципе, это можно сделать на калькуляторе сотового телефона, то есть, прямо в магазине. Если расчетное значение соответствует номинальному, то это гостовский материал. Если значение оказалось ниже, то это провод, изготовленный по техническим условиям.
Заключение по теме
Как видите, существует несколько способов, как можно узнать и определить сечение провода по диаметру жилы. Самый простой – это номер один. Но в этом случае вам понадобится штангенциркуль. Если под рукой есть интернет, то можно воспользоваться мировой паутиной.
То есть, каждый выбирает то, что ему удобно в определенный момент времени.
