Электрические щиты. Виды и назначение. Монтаж и особенности

Электроэнергия, дойдя до потребителя, проходит многие этапы. Среди них такие этапы, как генерирование и транспортировка линиями электрических сетей. Перед тем, как попасть к потребителю, электроэнергия приходит в электрические щиты, в которых происходит распределение электричества, устанавливается система защиты при аварийных ситуациях, связанных с перегрузками и короткими замыканиями.

Такие щиты используются для организации инфраструктуры зданий промышленного производства, жилых домов, общественных помещений. Монтируется электрический щит определенного типа в зависимости от назначения. В продаже имеется широкий выбор вариантов и моделей таких устройств, которые имеют свои различия по содержанию и форме.

Назначение

В простом исполнении электрические щиты служат для создания сети, питающей приборы освещения, бытовые устройства, розетки и т. д. Спектр потребителей электроэнергии постоянно расширяется, поэтому может понадобиться модель сложнее, позволяющая создать разделение энергии на группы. Это уже устройства с большими возможностями переключения энергии. Они работают с разными категориями стационарных электроприборов.

Для определения задач, которые выполняют электрические щиты, необходимо рассмотреть подробнее организацию энергоснабжения. Один щит может подавать электричество, как в отдельную квартиру, так и на здание в целом. В этом случае щит управляет электроэнергией, которая поступает на разные распределительные устройства, охватывающие другие локальные зоны обслуживания.

Виды электрических щитов

Существуют различные классы электрощитов. Они разделяют их конструкции, прежде всего, по целевому назначению. Такой вид оборудования, как электрощиты, может обеспечивать электричеством одну квартиру, либо несколько разных потребителей энергии.

Также щиты делятся по методу монтажа и материалу конструкции. По первому фактору наиболее популярны обычные подвесные и настенные конструкции. В эксплуатации очень удобны электрощиты, которые встраиваются в нишу стены. Но установка такого щита не всегда подходит по условиям расположения.

Если рассматривать материалы, из которых изготавливают электрощиты, то чаще всего изготовители комбинируют несколько материалов, например, металл с пластиком. Металлические щиты зарекомендовали себя надежными конструкциями, проверенными временем. Однако, новые материалы и композиты, появившиеся в последнее время, не хуже металла по долговечности и прочности, а в чем-то даже превосходят его. Существенной разницы между электрощитами из разных материалов не имеется.

Чтобы лучше понять назначение электрощитов в сети, рассмотрим их иерархию по типам, видам и подвидам.

Главный распределительный щит

Этот щит (ГРЩ) служит для ввода линий силового питания, распределения электричества по различным объектам, а также учета электроэнергии. В аварийных случаях он защищает от перегрузок, коротких замыканий в электрических сетях. В дереве иерархии ГРЩ расположен на самом верху. Главный щит обычно находится на участке трансформаторной подстанции, либо на производстве или в котельной.

Вводное распредустройство

Это устройство (ВРУ) служит для приема питания сети от силового кабеля, и дальнейшего распределения электроэнергии по линиям питания электрощитов низшего уровня, а также для учета расхода энергии, защиты от замыканий, перегрузок при авариях. В него входит система конструкций и электротехнической автоматики. Вводный электрощит располагают обычно в цехах производства, на вводе зданий общественных организаций, жилых домов.

Аварийный ввод резерва

Щит резервного ввода (АВР) укомплектован специальными автоматическими устройствами, которые переключают питание в случае аварии с главного источника на резервный источник электричества. После устранения причин аварийного режима АВР снова подключает основной источник питания на линию. Он применяется во многих местах: коммунальных зданиях, коттеджах, на производстве.

Этажный электрощит

Электрические щиты на этажах зданий (ЩЭ) служат для распределения подачи электричества по квартирам на одном этаже.

ЩЭ обычно разделен на 3 отсека:

• Отсек распределения (автоматические устройства для групп потребителей).
• Учетный отсек (счетчики энергии).
• Отсек абонента (домофон, радио, телевидение, телефон).

Квартирный щит

Чаще всего такой квартирный щит (ЩК) находится в квартире возле входа, обычно в прихожей. Главным его назначением является учет энергии электрического тока, распределение электричества по линиям квартиры для питания в разных комнатах и для разных бытовых устройств. Модули автоматических устройств, расположенные в квартирном щитке, защищают сеть от коротких замыканий и перегрузок.

Квартирные распредщиты делятся по типу установки:

• Внутренние.
• Накладные.

По материалу изготовления:

• Пластиковые.
• Металлические.

Виды квартирных электрощитов по назначению:

• Учетный (ЩКУ).
• Распределительный (ЩКР).

Щит освещения

Осветительный щит располагают практически во всех существующих зданиях, оснащенных приборами освещения, для редких переключений осветительного оборудования с помощью автоматики щита. Щит освещения осуществляет защиту выходящих линий от замыканий и токовых перегрузок.

Электрические щиты освещения делятся:

• Щиток освещения с выключателем (ОЩВ).
• Щит освещения встраиваемый (утапливаемый) с выключателем (УОЩВ).

Щит управления

Этот вид щита (ЩУ) предназначен для осуществления управления автоматическими устройствами, отвечающими за приводы механизмов: отопления, сигнализации, вентиляции и т.д. Регулировка значений свойств производится вручную.

Щит автоматики

Этот вид щитка вмещает в себя программные контроллеры, следящие за функционированием приводов различных механизмов и систем.

Щит бесперебойной подачи

Этот щит (ЩБП) обеспечивает питание электричеством приборов и устройств систем управления, вычислительной техники, медицинского оборудования, и других систем, которые должны быть обеспечены постоянным питанием электроэнергией, и относящиеся к 1 категории электроснабжения.

Мы рассмотрели только некоторые электрические щиты, применяющиеся в электросетях, но их бывает еще много видов.

Сборка щита

Установочные работы по монтажу электрических щитов обычно начинаются со сборочной операции основной конструкции. Существуют щитовые устройства в виде собранных корпусов с монтажными панелями в комплекте. Однако чаще применяются укомплектованные панели, а для них уже разрабатывается проект и схема сборки.

Сначала готовят к сборке корпус, затем удаляют заглушки стен корпуса. Электрические щиты имеют разное число участков линий кабелей в зависимости от их конструкции. Поэтому нужно заранее рассчитать расположение и число отверстий для кабелей и проводов, с учетом возможности выполнения дополнительных отверстий.

Далее монтируются установочные рейки, шины заземления, монтажные кронштейны. Составляющие части щитка могут быть разными. Это зависит от вида распределительного щита. Но главное в сборке – это подготовка для окончательной установки.

Монтаж

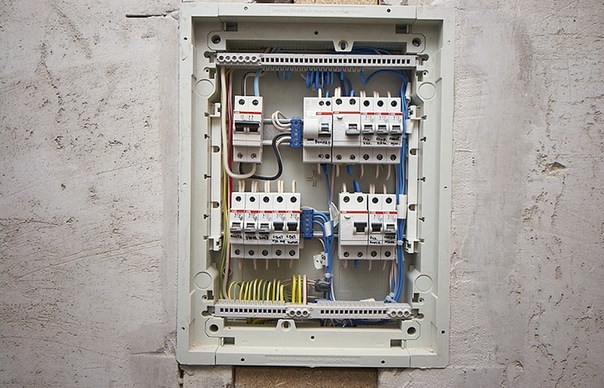

От типа конструкции щита зависит и способ установки. Основную трудность вызывает конструкция встраиваемого электрического щита, так как для него нужно в стене выдалбливать пространство, необходимое для его установки.

После выдалбливания ниши в стене, щит устанавливают на место и закрепляют специальными кронштейнами. Заранее, перед выбором расположения щита рассчитывают возможность доступа к электропроводке. После окончательной установки осуществляют подключение к питанию и потребляющей нагрузке.

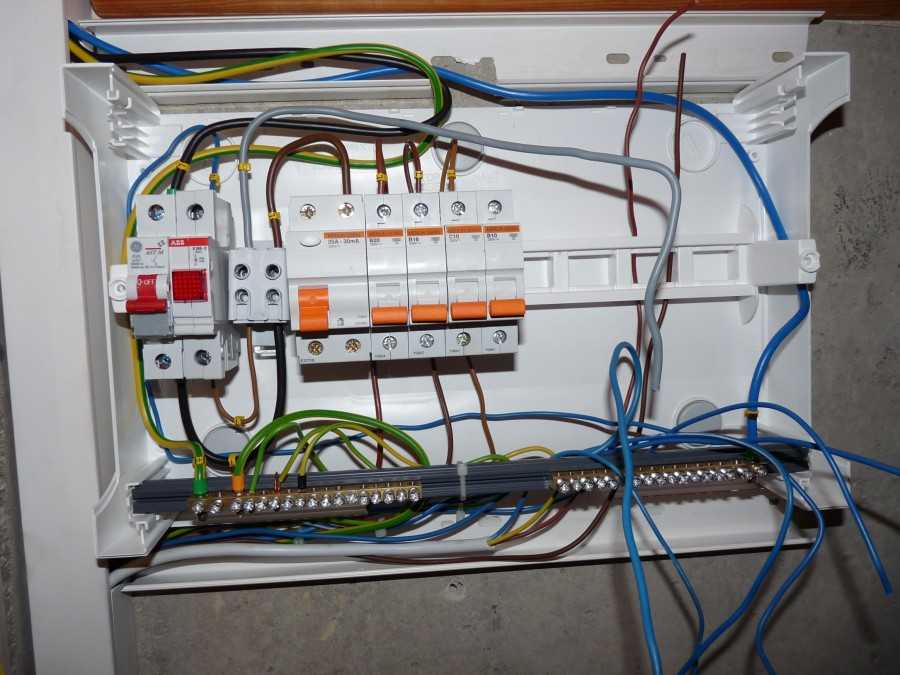

Внутрь щита заводится входной кабель с дополнительными проводами. Провода выравнивают в один слой, при этом учитывают размещение автоматических выключателей, их конфигурацию. Когда электропроводка соединена со всеми устройствами щитка, после этого производят подключение нагрузки потребителей и электроустановок. Далее, по очереди включаются все линии, для проверки работоспособности сети.

Ограничение доступа

При эксплуатации электрических щитов необходимо соблюдать правила электробезопасности. Их нужно выполнять и при установке щита. При монтаже в общественном помещении предусматривают ограждения и изоляцию токоведущих частей. Доступ к элементам распределительного щита защищается ограждениями, закрытыми на замок.

Распределение электрической энергии во все времена было одной из ответственных операций. От нее зависит эффективность расхода энергии, стабильность снабжения питанием потребителей. Поэтому производители заинтересованы в выпуске надежных и функциональных устройств, таких как электрические щиты.

Ассортимент бытовых устройств постоянно растет, поэтому распределительные щиты также должны модернизироваться, и расширять функциональные задачи. Увеличивается популярность моделей, которые рассчитаны на компоновку устройств внутри щита для индивидуального применения.

Так, применяя соединения резьбой, установочную панель щита можно оснастить практически любыми устройствами и модулями.

Похожие статьи:

Распределительный щит, щиток электрический: встраиваемый или навесной?

При необходимости установки распределительного электрического щита встает вопрос о выборе корпуса для него. В данной статье рассмотрим особенности выбора корпуса для распределительного электрического щитка.

Навесные и встраиваемые корпуса для распределительных электрических щитков

Первое, на что следует обратить внимание при выборе корпуса для распределительного щитка – это способ его монтажа. Существует продукция навесного и встраиваемого типа. Навесной щит крепится на стену. При этом весь корпус электрического распределительного щитка находится на поверхности стены. Навесные электрические щитки Корпус встраиваемого типа монтируется непосредственно в стену, снаружи находится только его крышка. Навесной и встраиваемый корпус электрических щитков Если вы планируете установить распределительный электрический  щит в квартире (доме), то, исходя из эстетических соображений, лучше выбрать встраиваемый корпус. Но не всегда есть возможность вмонтировать корпус в стену. Если распределительный щит имеет достаточно большую глубину, а толщина стены небольшая, то в данном случае необходимо выбрать наружный корпус щитка.

Материал корпуса: пластик или металл?

Один из критериев выбора корпуса для электрического щитка – это материал, из которого он изготовлен. В данном случае есть выбор между двумя материалами: пластик и металл. Для квартирного распределительного электрощита можно выбрать встраиваемый пластиковый корпус (бокс) Тусо 68112 СП 12 с прозрачной пластиковой дверцей. Данный корпус предназначен для установки модульных устройств (автоматических выключателей, устройств защитного отключения и других устройств защиты и автоматики квартирной электропроводки). Встраиваемый пластиковый бокс Тусо 68112 Приведенный выше тип пластикового корпуса рассчитан на 12 модульных аппаратов. При желании можно приобрести корпус с необходимым количеством модульных мест. Если распределительный щит планируется установить в подъезде, то лучше выбрать корпус, выполненный из металла. Как правило, металлические корпуса распределительных щитков комплектуются замками. Если стандартная комплектация продукции не предусматривает наличие запирающих устройств, то их можно заказать дополнительно. Ниже рассмотрим несколько типов металлических корпусов распределительных шитков.

Типы металлических распределительных электрических щитков

Существует несколько типов металлических распределительных электрических щитков: ЩРН, ЩРВ, ЩРУН.

• ЩРВ – щит распределительный, предназначенный для внутренней установки (встраиваемый).
• ЩРН – щит распределительный, предназначен для установки непосредственно на стену (навесной). Кроме того, при необходимости данный тип щит может быть установлен на полу.

Щит распределительный металлический ЩРВ и ЩРН Корпуса электрических щитков вышеприведенных типов используются практически повсеместно. В них могут монтироваться, как модульные аппараты, так и другие электрические низковольтные аппараты. Рассмотрим несколько примеров использования корпусов типов ЩРН (В) для распределительных щитов. В одном из помещений промышленного предприятия необходимо обеспечить приточно-вытяжную вентиляцию. Для монтажа электрических аппаратов, которые предназначены для управления приточно-вытяжной вентиляцией, используется распределительный щит типа ЩРН. В щитке монтированы магнитные пускатели, автоматические выключатели, клеммники, реле. На дверце щита установлены контрольные лампы, измерительные приборы, ключи управления, переключающие устройства. На распределительной подстанции, в помещении общеподстанционного пункта управления установлен щит типа ЩРВ. В данном щитке монтированы автоматические выключатели, клеммные колодки. Щит выполняет функции распределения электроэнергии на несколько линий для питания собственных нужд подстанции, а также для защиты данных линий от аварийных режимов. ЩРУН (В) – навесной (если ЩРУВ, то встраиваемый), учетно-распределительный электрический щит, который предназначен для монтажа модульных аппаратов, а также счетчиков электроэнергии. Приведем пример использования корпуса щитка данного типа. Навесной учетно-распределительный щит ЩРУН Вы подключаете частный дом к электрической сети. У вас есть трехфазный ввод и соответственно вам необходимо установить трехфазный счетчик электрической энергии, а также такие модульные аппараты, как автоматические выключатели и устройства защитного отключения, которые предназначены для защиты электропроводки вашего дома. Для этой цели можно выбрать распределительный электрический щит типа ЩРУН-3/12 Vell. В данный щит вы сможете установить все необходимые элементы, как счетчик, так и модульные аппараты. Также вы сможете приобрести запирающее устройство, которое будет защищать ваш электрический щит от нежелательного доступа, например, от детей.

Типы корпусов распределительных электрических щитков по IP

Один из наиболее важных критериев выбора корпуса для распределительного щитка – это степень его защиты от негативного воздействия негативных предметов и влаги. В соответствии с общепринятыми стандартами существует маркировка IPxy, где цифры «x» и «y» — степени защиты корпуса оборудования от воздействия посторонних предметов и влаги соответственно. Какую степень защиты корпуса для электрического распределительного щитка выбрать? В первую очередь необходимо руководствоваться местными условиями, где планируется установка щитка. Если вы планируете установку электрического щитка на улице, то вам следует выбрать корпус со степенью защиты IP54. Данный корпус полностью защищен от проникновения пыли и посторонних предметов, а также от брызг воды произвольного направления. Отличительная особенность корпусов данной степени защиты – наличие уплотнения между дверцей и щитом. Корпус со степенью защиты IP54 Внутри помещения достаточно будет степени защиты IP31 – защита от предметов более 2,5 мм (в том числе ручной инструмент), а также защита от капель воды, которые попадают на корпус в вертикальном направлении.

Металлические корпуса элетрических щитков с отделкой под дерево

металлический корпус распределительного щитка Фотка под дерево
( пример цвета венге и беленый дуб) Если вы планируете установку распределительного электрического щитка в квартире (доме), то наверняка задумывались о том, как он впишется в интерьер комнаты, в которой он будет установлен. Современный ассортимент предлагает металлические корпуса под дерево. Корпус, выполненный под дерево, идеально вписывается в дизайн комнаты. Использование корпуса данного типа особенно актуально в тех случаях, когда необходимо монтировать сравнительно большой распределительный щиток для квартирной электропроводки.

назначение, виды, требования и технические характеристики

Квартирный щиток (КЩ) — это низковольтное распределительное устройство, устанавливаемое на вводе в электроустановку квартиры и обеспечивающее ввод, учет и распределение электрической энергии в электроустановке квартиры, а также управление и защиту подключенных к нему конечных электрических цепей [1].

Харечко Ю.В. в своей книге [1] достаточно полно и ёмко, на мой взгляд, описал назначение и функции КЩ:

« На вводе в электроустановку квартиры может быть установлен квартирный щиток, представляющий собой низковольтное распределительное устройство, которое предназначено для выполнения ввода электроэнергии в электроустановку квартиры и ее распределения в электроустановке квартиры между электрооборудованием. Для осуществления указанных функций КЩ оснащают низковольтной коммутационной аппаратурой и аппаратурой управления, с помощью которой выполняют управление и защиту отходящих от него конечных электрических цепей.

Квартирный щиток может также осуществлять учет потребляемой электрической энергии. В этом случае в КЩ предусматривают счетчик электроэнергии. »

[1]

Рис. 1. Квартирный щиток общий вид с закрытой А и открытой Б дверью (на основе рисунка 2 из [1] автора Харечко Ю.В.)

С примером выполнения такого квартирного щитка для электроустановки квартиры вы можете ознакомиться на странице: https://www.asutpp.ru/kak-sobrat-trehfaznyy-kvartirnyy-schitok.html

Виды КЩ

ГОСТ 32395-2013 определил два вида квартирных щитков [2]:

1. квартирный групповой щиток:  Щиток, устанавливаемый в квартире и предназначенный для присоединения конечных электрических цепей, причем счетчик электроэнергии располагается на этажном учетно-распределительном щитке;
2. квартирный учетно-групповой щиток: Щиток, устанавливаемый в квартире и предназначенный для присоединения конечных электрических цепей и учета электроэнергии.

Требования и технические характеристики

Квартирные щитки должны соответствовать требованиям стандартов комплекса ГОСТ Р 51321 «Устройства комплектные низковольтные распределения и управления», а также требованиям ГОСТ 32395-2013.

В таблице 1 ГОСТ 32395-2013 приведена классификация квартирных щитков, в соответствии с которой они могут быть настенной установки или встраиваемые в нишу. Квартирные щитки могут быть однофазными и трехфазными и соответствовать электрооборудованию классов I и II. На вводе квартирного щитка может быть установлено коммутационное устройство.

В таблице 2 ГОСТ 32395-2013, информация из которой приведена ниже, установлены основные характеристики квартирных щитков [1, 2]

Таблица 2 — Основные параметры щитков (на основе ГОСТ 32395-2013)
Наименование параметра	Значение для щитков
	Квартирных
	Групповых	Учетно-групповых
Номинальное напряжение, В, на вводах щитков: а) зданий массового строительства	230	230
Номинальное напряжение, В, на вводах щитков: б) индивидуальных зданий и одноквартирных жилых домов: при Рр* ≤ 11 кВт при Рр > 11 кВт или при наличии трехфазных электроприемников	230 400/230	230 400/230
Номинальные токи однофазной вводной коммутационной аппаратуры, включая устройства дифференциального тока, А	25; 32; 40; 50; 63
Номинальные токи трехфазной вводной коммутационной аппаратуры, включая устройства дифференциального тока, А	25; 32; 40; 50; 63
Номинальные отключающие дифференциальные токи устройств дифференциального тока, устанавливаемых на вводах однофазных щитков, мА	30; 100; 300;	30; 100; 300;
Номинальные отключающие дифференциальные токи устройств дифференциального тока, устанавливаемых на вводах трехфазных щитков, мА	100; 300;	100; 300;
Номинальные токи защитной аппаратуры однофазных конечных электрических цепей, А: автоматических выключателей	6; 10; 16; 25; 32; 40
Номинальные токи защитной аппаратуры однофазных конечных электрических цепей, А: плавких предохранителей	6; 10;
Номинальные токи автоматических выключателей, защищающих трехфазные конечные электрические цепи, А	10; 16; 25; 32; 40
Номинальные отключающие дифференциальные токи устройств дифференциального тока однофазных и трехфазных конечных электрических цепей, мА	10; 30
Минимальное число защитных аппаратов конечных электрических цепей в щитках зданий массового строительства: а) с электроплитами	4
Минимальное число защитных аппаратов конечных электрических цепей в щитках зданий массового строительства: б) без электроплит	3
Число защитных аппаратов конечных электрических цепей в щитках индивидуальных зданий и одноквартирных жилых домов	6; 12; 18; 24; 30**
Число квартир, присоединяемых к щитку	1	1
* Рр – расчетная мощность на вводе электроустановки квартиры. ** Указанные количества защитных аппаратов конечных электрических цепей определяют типоразмеры квартирных щитков. Фактическое их заполнение аппаратурой согласно заказу в пределах номинальных токов вводной аппаратуры квартирных щитков. 1)Устройства дифференциального тока, которые имеют номинальный отключающий дифференциальный ток 30 мА, могут быть только общего типа. Согласно требованиям ГОСТ IEC 61008-1-2020 и ГОСТ IEC 61009-1-2020 подобные УДТ срабатывают без выдержки времени. К квартирному щитку обычно подключено несколько конечных электрических цепей, защищенных УДТ, имеющими номинальные отключающие дифференциальные токи 10 и 30 мА. Поэтому использование УДТ общего типа на вводе КЩ исключает его селективное оперирование с УДТ, которые защищают конечные электрические цепи.

Пункты 6.2.3 и 6.2.4 из [2] Харечко Ю.В. объяснил в своем словаре [1] следующим образом:

« Квартирные щитки могут быть выполнены как электрооборудование класса I или класса II. Конструктивные элементы КЩ класса I (каркасы, оболочки и другие части) обычно изготавливают из стали, на которую нанесено защитное покрытие. Оболочки КЩ класса II обычно изготавливают из изоляционных материалов, которые имеют стойкость к воспламенению при воздействии на них проволокой, нагретой до температуры (850±10)°С. Если квартирные щитки встраивают в трудно воспламеняющиеся стены, их оболочки должны быть стойкими при воздействии на них проволокой, нагретой до температуры (650±10)°С. Оболочки КЩ класса II также могут быть изготовлены из стали. Изоляционные элементы КЩ классов I и II, на которых крепят части, находящиеся под напряжением, должны обладать стойкостью к воспламенению при воздействии на них проволокой, нагретой до температуры (960±10)°С. »

[1]

Согласно пункта 6.4.1 [2] и [1]:

Степень защиты от прикосновения к токоведущим частям в местах, доступных прикосновению, и от попадания посторонних твердых тел при закрытой дверце должна быть не ниже IP3X в квартирных щитках класса I и IP4X в КЩ класса II. Степень защиты, обеспечиваемая оперативной панелью при открытой дверце и в местах ввода и вывода проводников при настенном исполнении КЩ, должна быть не ниже IP2XC. В квартирных щитках с плавкими предохранителями ввинчиваемого типа степень защиты на оперативной панели должна быть не менее IP2X.

Пункт 6.2.10 [2] устанавливает следующие требования:

« Квартирные щитки настенного исполнения и КЩ, встраиваемые в ниши, должны иметь соответствующие конструктивные элементы для их крепления. Квартирные щитки, встраиваемые в ниши, должны иметь обрамления, закрывающие края ниш. »

[2]

Пункты 6.2.16 и 6.2.22 [2] Харечко в своей книге [1] пояснил следующим образом:

« Квартирные щитки могут быть выполнены с дверцами и без них. За дверцей КЩ должна располагаться оперативная панель с выведенными на нее органами управления аппаратуры, которая в сочетании с другими конструктивными элементами щитка должна исключать доступ к его частям, находящимся под напряжением. В квартирных щитках со счетчиками электроэнергии должны быть предусмотрены конструктивные элементы с возможностью их опломбирования для исключения доступа к цепям учета (от ввода в КЩ до ввода в счетчики). Таким элементом может быть оперативная панель КЩ. »

[1]

В квартирных щитках должна быть выполнена маркировка защитной аппаратуры конечных электрических цепей порядковыми номерами. В КЩ у аппаратуры должны быть предусмотрены места для записи ее назначения. Эти записи могут приводиться в таблицах, размещаемых на внутренних сторонах дверец квартирных щитков.

« В квартирных щитках должны быть предусмотрены зажимы, предназначенные для присоединения проводников внешних электрических цепей. Вводные зажимы должны обеспечивать присоединение проводников сечением от 2,5 до 16 мм². Зажимы для проводников уравнивания потенциалов должны обеспечивать присоединение проводников сечением 10 мм². Зажимы для проводников конечных электрических цепей должны быть рассчитаны на присоединение проводников сечением от 1,5 до 6 мм². К каждому зажиму для защитного или нейтрального проводника должен присоединяться один проводник. В квартирных щитках класса I зажимы для нейтральных проводников должны быть изолированы от проводящих оболочек так же, как зажимы для фазных проводников, а зажимы для защитных проводников должны иметь электрические соединения с оболочками. В квартирных щитках класса II зажимы для защитных и нейтральных проводников должны быть изолированы от проводящих оболочек так же, как зажимы для фазных проводников. »

[1]

Согласно п. 6.4.2 и п. 10.15 [2]:

Открытые проводящие части квартирных щитков класса I должны быть надежно соединены между собой и присоединены к защитной шине РЕ. Сопротивление между защитной шиной и каждой открытой проводящей частью КЩ должно быть не более 0,1 Ом.

Внутренние электрические цепи квартирных щитков следует выполнять медными изолированными проводами. Провода должны иметь изоляцию, рассчитанную на напряжение 660 В переменного тока.

Пункты 6.7.4 и 6.8.4 [2] Харечко Ю.В. в своей книге [2] сформулировал следующим образом:

« Изолированные провода внутренних электрических цепей должны быть проложены таким образом, чтобы они не касались неизолированных частей, находящихся под напряжением, острых кромок корпуса квартирного щитка. Радиусы изгиба проводов должны быть не менее шестикратного их наружного диаметра. Провода не должны иметь промежуточных скруток, паяных и других соединений. Сопротивление изоляции внутренних цепей КЩ в холодном состоянии должно быть не менее 10 МОм. »

[2]

Цветовую и буквенно-цифровую идентификацию проводников в квартирных щитках следует выполнять согласно требованиям ГОСТ 33542-2015.

При номинальных токах квартирных щитков превышение температуры их частей над температурой окружающего воздуха и допустимая температура нагрева этих частей при температуре окружающего воздуха 25 °С должны быть не более значений, приведенных в таблице 5 ГОСТ 32395-2013 [2].

Таблица 5 — Допустимые значения превышения температуры
Часть квартирного щитка	Допустимое превышение температуры над температурой окружающего воздуха 25°С	Допустимая температура нагрева, °С
Контактные соединения выводов аппаратуры, контактных зажимов с внутренними и внешними проводниками	70	95
Проводники с поливинилхлоридной изоляцией	45	70
Органы управления из изоляционного материала	25	50
Доступные части оболочки: металлические	30	55
Доступные части оболочки: из изоляционного материала	40	65
Примечания: 1. При верхнем значении температуры окружающего воздуха, отличном от 25°С, допустимые превышения температуры могут быть изменены в пределах указанных допустимых температур нагрева. 2. Допустимая температура нагрева есть сумма верхнего значения температуры окружающего воздуха и соответствующего значения превышения температуры, обусловленного протеканием номинального тока. 3. Допустимая температура нагрева проводников с изоляцией другого вида устанавливается в технических условиях на КЩ конкретных типов.

« По согласованию с потребителем изготовитель может поставлять отдельно оболочки квартирных щитков, рассчитанные на последующую установку в них потребителем защитной, коммутационной аппаратуры и приборов тех типов, с которыми они были испытаны. Оболочки КЩ должны сопровождаться подробной инструкцией по их заполнению, составленной на основе данных по испытанию щитков в аналогичных оболочках в объеме требований ГОСТ 32395-2013. »

[1]

п. 6.5.1 [2] устанавливает следующие требования:

« Металлические детали квартирных щитков должны иметь защитные лакокрасочные, порошковые полимерные и иные покрытия. »

[2]

ГОСТ 32395-2013 установил срок службы квартирных щитков, равный 25 лет. В течение этого срока допускается замена отдельных комплектующих элементов КЩ (см. пункт 6.11.2 [2]).

Список использованной литературы

1. Харечко Ю.В. Краткий терминологический словарь по низковольтным электроустановкам. Часть 2// Приложение к журналу «Библиотека инженера по охране труда». – 2012. – № 4. – 160 c.;
2. ГОСТ 32395-2013

ООО «СПЕЦЭЛЕКТРОЩИТ» | Проектирование, сборка, монтаж и подключение электрощитов. КВАРТИРНЫЙ ЩИТОК. КВАРТИРНЫЕ ЭЛЕКТРИЧЕСКИЕ ЩИТКИ.ЩК

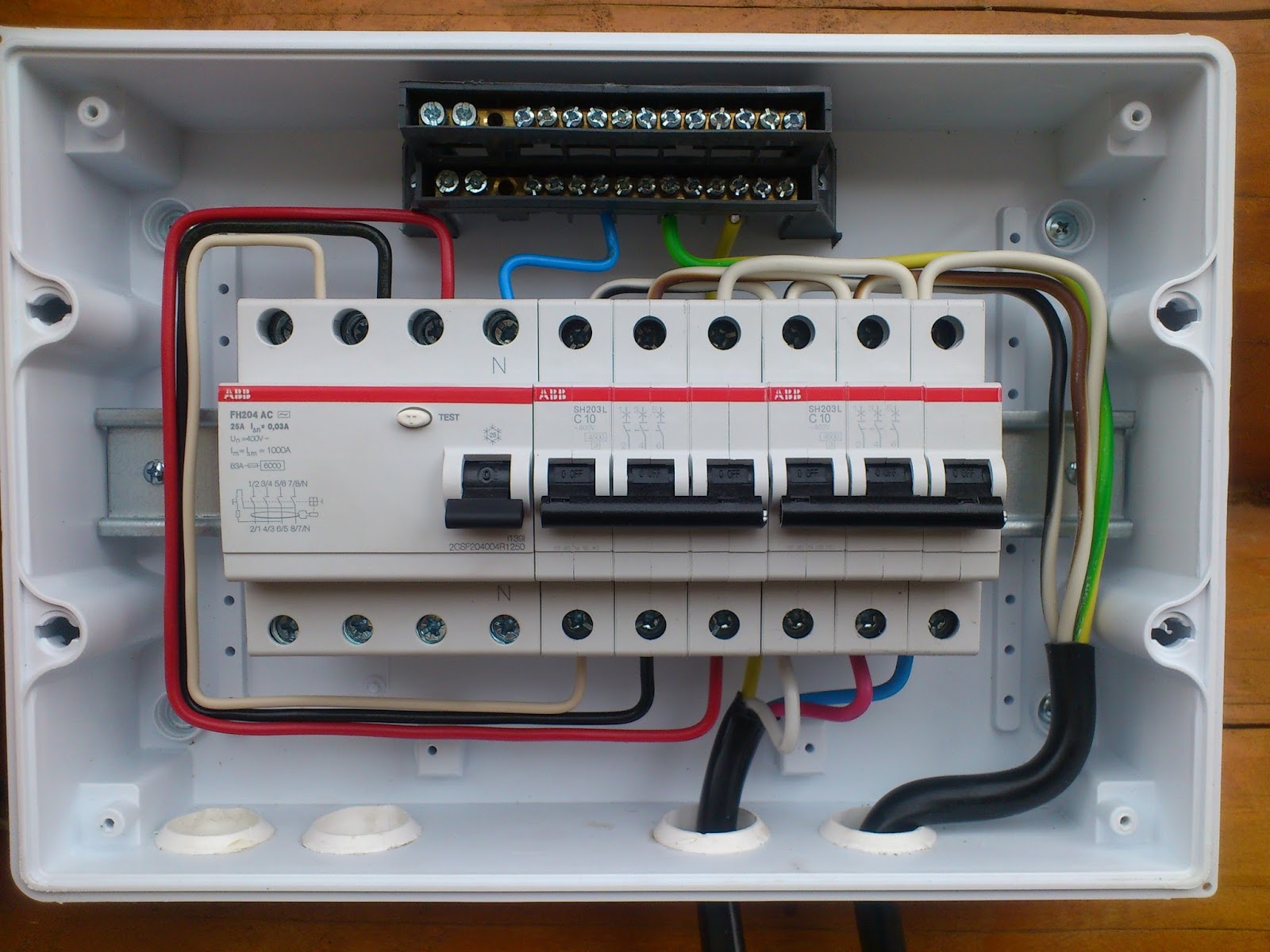

На первой фотографии , щиток распределительный квартирный,  трехфазный,  встроенный установлен в однокомнатной квартире . На второй фотографии,  щиток электрический учетно — групповой  квартирный,  трехфазный , встроенный в нишу подключен в  квартире.

КВАРТИРНЫЙ ЩИТОК.КВАРТИРНЫЕ ЭЛЕКТРИЧЕСКИЕ ЩИТКИ. КВАРТИРНЫЙ РАСПРЕДЕЛИТЕЛЬНЫЙ ЩИТОК. СБОРКА ПО ПУЭ, ГОСТ,  ТУ.

Квартирный щиток — это групповой щиток,  установленный в квартире и предназначенный , для присоединение сети , питающей светильники,  штепсельные розетки и стационарные приемники квартиры,  или можно написать,  проще квартирный щиток устанавливается в квартире и служит,  для распределение электроэнергии и учета ее потребления. Щиток ЩК защищает линии от коротких замыканий и перегрузок.

Квартирные щитки обычно устанавливаются в квартирах,  домах,  дачах , коттеджах, офисах,  магазинах, и т. д. Щиток квартирный бывает двух видов , это групповой и учетно — групповой,  так же,  щиток бывает однофазный и трехфазный.

Электрические распределительные щитки,  должны соответствовать ТУ,  ГОСТ 51628,  ГОСТ 51321.1.,  МЭК 60439,  ГОСТ 22789 и ПУЭ.

Щиток  для квартиры относится к двум видам установки настенный и встраиваемый в нишу. Показаны как раз два квартирных щитка,  которые относятся к этим видам установки. Размеры квартирных щитков,  бывают разные все зависит от количества линий,  которые проходят в щитке.

Прежде чем приступить к сборки щитка для квартиры ,  составляется схема,  по которой он потом собирается. Состав щита квартирного  входит; УЗО устройство защитного отключения,  счетчик электроэнергии однофазный или трехфазный, автоматические выключатели,  одно полюсные,   двух полюсные,  трех полюсные,  четырех полюсные,  дифавтоматы,  контакторы и т. д. После того как,  вам собрали щиток электрический квартирный , его устанавливают и подключают. После всех выполненных работ,  вы должны вызвать представителя МОСЭНЕРГО , для опломбировки и принятия квартирного щитка.

Фирма  ООО СПЕЦЭЛЕКТРОЩИТ предлагает следующие виды услуг : сборка квартирного щитка,  монтаж щитка квартирного,  установка квартирных щитков,  подключение квартирных электрических щитков ,  расключение квартирного щитка ЩК,  электромонтаж квартирных  щитков  любой сложности,  такие как щиток квартирный,  щиток электрический квартирный ЩК,  щиток распределительный  квартирный,  щиток силовой,  эл.щиток,  вводной щиток,  щиток для дома,  щиток осветительный и т. д.

Купить щиток квартирный, щиток квартирный цена  вся информация по телефону; +7 (915) 057-03-53.

 ООО СПЕЦЭЛЕКТРОЩИТ имеет , все необходимые разрешающие документы,  для осуществления данных  видов деятельности.

Цена  сборки квартирного щитка,  можно узнать,  по телефону; +7 (917) 551-86-40.

У нас выгодно заказывать сборку квартирного щитка,  потому что;

• Гибкая система скидок.
• Бесплатная доставка по Москве и Ближайшему Подмосковью.
• Индивидуальный подход,  к каждому клиенту.
• И последнее,  Вы получаете,  современный , качественный и  профессионально собранный квартирный щиток, по доступной цене с гарантией.

раздел в разработке…………….











Соцветия — урок. Биология, Бактерии. Грибы. Растения (5–6 класс).

Есть растения с одиночными цветками, которые развиваются по одному на концах побегов или в пазухах листьев.



У других растений цветки собраны в соцветия.

Соцветия — это группы цветков, расположенных близко один к другому в определённом порядке.

В соцветия обычно собраны мелкие цветки, что делает их хорошо заметными для насекомых-опылителей. Соцветия бывают простыми и сложными.

Простые соцветия

Соцветия, у которых цветки располагаются на главной оси, называют простыми.

К простым соцветиям относят кисть, колос, початок, головку, корзинку, зонтик, щиток.







Соцветие кисть имеют капуста, ландыш, черёмуха. В таком соцветии отдельные цветки расположены один за другим на хорошо заметных цветоножках, отходящих от длинной общей оси.

Простой колос образуют не имеющие цветоножек (т. е. сидячие) цветки, расположенные на общей оси соцветия, как у подорожника.



Початок отличается от колоса толстой, обычно мясистой осью соцветия.



Корзинка — это соцветие у подсолнечника, топинамбура, астры, одуванчика, ромашки, осота, бодяка и многих других растений. В таком соцветии обычно многочисленные мелкие сидячие цветки расположены на утолщённом и расширенном ложе соцветия. Снаружи это соцветие защищено зелёными листьями — обёрткой.



У соцветия головка сидячие цветки находятся на несколько утолщённой укороченной главной оси. Такое шаровидное соцветие образуется у клевера.



Простой зонтик — соцветие, в котором цветоножки одинаковой длины выходят из вершины оси соцветия. Такое соцветие имеют примула, вишня.



Цветки в соцветии щиток, отличаются от зонтика тем, что имеют цветоножки разной длины и от верхушки оси обычно отходят на некотором расстоянии друг от друга (ниже расположенные цветки имеют более длинные цветоножки). Соцветие щиток образуют груша, спирея.

Сложные соцветия

Соцветия с цветками, находящимися на боковых осях, отходящих от главной, называют сложными.





Если несколько кистей отходит от общего стебелька, соцветие называют сложной кистью, или метёлкой. Такое соцветие имеют сирень, виноград.



Соцветия пшеницы, ржи, ячменя называют сложным колосом. В этом соцветии на общей оси сидят несколько колосков, каждый из которых образован несколькими цветками, у ржи, например, двумя.

Морковь и петрушка имеют соцветия-зонтики, состоящие из нескольких простых зонтиков. Такое соцветие называют сложным зонтиком.

Источники:

Пасечник В. В. Биология. 6 класс // ДРОФА

Викторов В. П., Никишов А. И. Биология. Растения. Бактерии. Грибы и лишайники. 7 класс // Гуманитарный издательский центр «ВЛАДОС».

Щиток квартирный — сердце электрики

Щиток квартирный является самой важной частью всей электрической цепи квартиры.

Как правило, электрический щиток в квартире устанавливается уже после того, как проложена электропроводка, и необходимые кабели сведены в одно, запланированное под установку электрощитка место.

Выбор безопасного распределительного щитка для квартиры

Нужно помнить, что квартирный щиток, прежде всего, должен соответствовать критериям противопожарной безопасности, поэтому необходимо, чтобы он был изготовлен из металла или огнеупорного пластика. Крышка электрощитка должна обеспечивать не только эстетику оформления квартиры, но и быть достаточно надёжной, ведь её главная функция — это защита от случайного прикосновения к токонесущим поверхностям клемм подключения модульных устройств.
Особенно это важно, если в квартире проживают дети, поэтому, даже если щиток устанавливается на недоступной для них высоте, следует принять дополнительные меры предосторожности, и выбрать электрощиток с крышкой, закрывающейся на ключ.
В комплектацию квартирного щитка обычно входит уже встроенная DIN рейка. Если её нет, то должны быть предусмотрены крепёжные отверстия, в этом случае, будет необходимо приобрести DIN рейку нужной длины дополнительно. Также в комплект электрощитка, как правило, входят распределительные шины – нулевая на изоляторах (если щиток металлический) и PE шина, для подключения заземляющих проводников. Некоторые электрические щитки для квартиры продаются с встроенным счётчиком учёта электроэнергии, и имеют пломбируемый отсек. В большинстве случаев защитные автоматы и устройства защитного отключения, называемые УЗО, пользователи выбирают самостоятельно, исходя из собственных расчетов нагрузки на электропроводку. В квартирный электрощиток также принято ставить реле контроля напряжения, ограничители потребляемой мощности, различные сигнальные устройства и модульные розетки. Очень часто в подобных щитках устанавливают коммуникации, не связанные с энергоснабжением – распределительные коробки для кабелей подключения сети интернет, кабельного телевидения, проводного радио. Поэтому, электрощиток, устанавливаемый в квартиру, должен выбираться достаточно емким и с некоторым запасом для возможной будущей установки дополнительных модулей и устройств.

Выбор квартирного щитка по качеству

Далее необходимо определиться с вариантом установки и выбрать изготовителя квартирного электрощитка. Вариантов по типу установки может быть всего два – для скрытой и открытой (наружной) электропроводки.
Совершенно нет смысла при скрытой проводке использовать накладной квартирный щиток, и наоборот, поэтому решение данного вопроса будет дано ещё на этапе планировки электропроводки в квартире. Выбору производителя электрощитка стоит уделить особое внимание – многие владельцы квартир, пытаясь сэкономить, покупают товар «безымянного» китайского производства, и потом в отчаянии, полные раскаяния, не знают, что им делать.
Для примера, можно представить ситуацию, когда в отремонтированной квартире, на фоне красивых обоев у электрощитка вдруг отвалилась крышка, или внутренняя электронная «начинка» щитка норовит вывалиться наружу из-за некачественного пластика, который не держит саморезы и другие крепёжные приспособления.
Нужно помнить, что замена щитка равносильна локальному ремонту, поэтому следует очень основательно относиться к выбору, руководствуясь критериями качества и надёжности.

Главное – схема

Многие новички, особенно те, которые уже имеют некоторый опыт электромонтажа, чувствуя себя профессионалами, делают электромонтаж в квартирном щитке, держа схему в голове, что является грубейшей ошибкой, которую настоящие мастера никогда не допускают.
Несмотря на то, какие навыки и память у профессионального электрика, он всегда будет составлять схему подключения, хотя бы для того, чтобы он (или кто-то другой) в будущем, занимаясь обслуживанием, ремонтом или модернизацией щитка, не тратил время на разбирательство в хитросплетении проводов.
К тому же, блуждая в лабиринтах собственной памяти, легко допустить ошибку, которую потом, не имея схемы щитка, очень трудно будет обнаружить. Универсальной схемы для квартирного щитка не может быть ввиду индивидуальности потребностей, но существуют общепринятые принципы комбинирования электрощитков.
После счётчика (или до него), идёт входной защитный автомат, потом часто ставят УЗО, (общее для всех групп) а от него, с помощью перемычек, осуществляются подключения автоматических выключателей для отдельных линий потребителей, подключаемых к квартирному щитку, которые также могут защищаться собственными УЗО.
Следует избегать распространённой ошибки с нулями при подключении УЗО и дифавтоматов, и предусматривать в квартирном щитке для каждого подобного устройства индивидуальную нулевую изолированную шину.

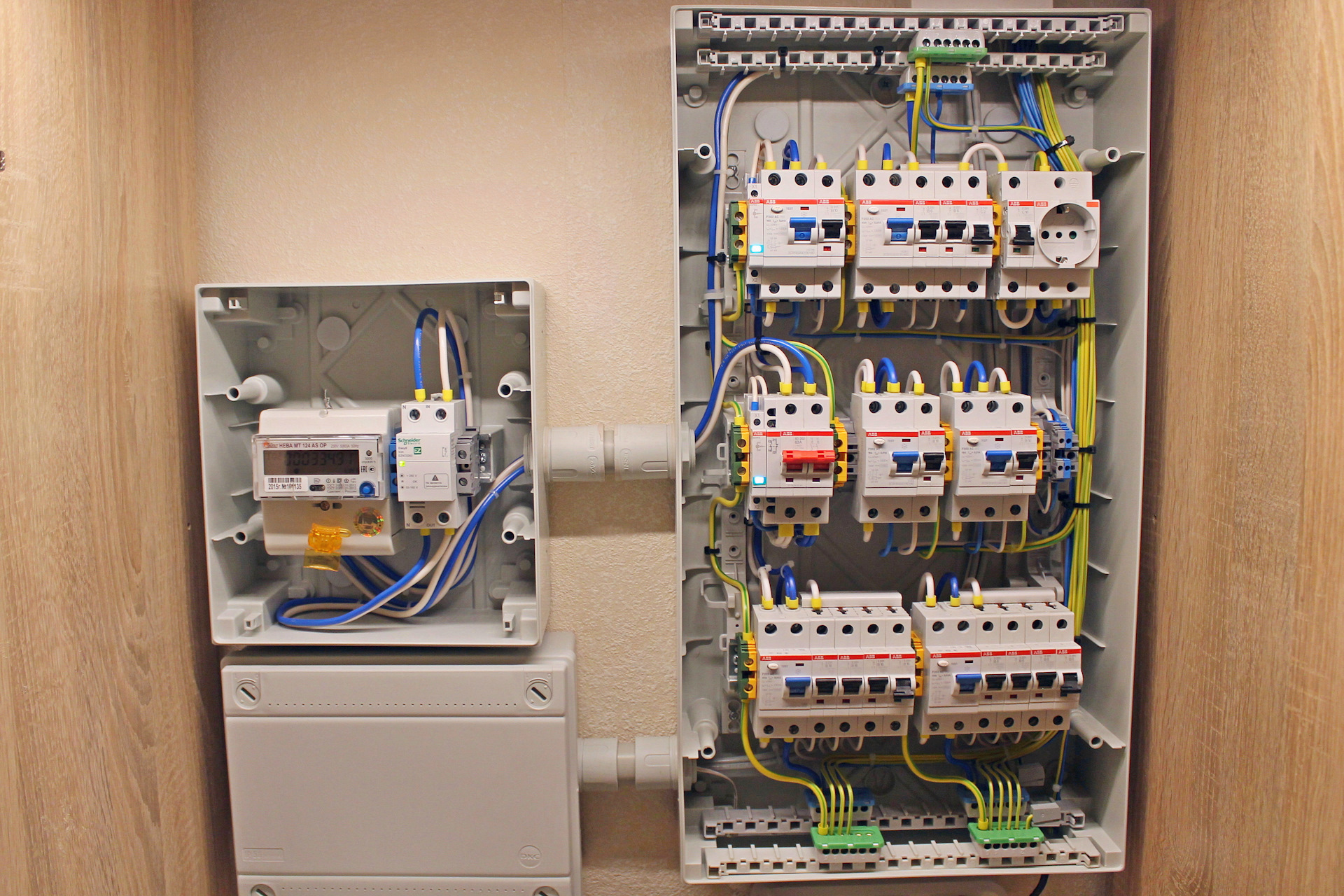

Электромонтаж квартирного щитка

При монтаже наружного варианта электрощитка он прикручивается шурупами на дюбелях. Монтируя квартирный щиток скрытой установки, необходимо перед его фиксацией завести вовнутрь корпуса все входящие провода, после чего зафиксировать в предварительно выдолбленной нише при помощи раствора алебастра.
Следует начинать с подключения вводной линии, убедившись, что на проводах нет напряжения. Подведя к клеммам подключения нужные провода и изогнув их должным образом, откусить лишнее, учитывая запас на вхождение провода в монтажное гнездо модульного автомата.
После этого с провода снимается изоляция таким проводом, чтобы оголённый проводник целиком помещался в гнезде подключения, при этом, не выступая над автоматом. Процессу зачистки проводов следует уделить особое внимание, не допуская надрезов или надломов металлических жил, иначе в этом месте кабель будет перегреваться.
Зажимать провода следует с осторожностью, стараясь не повредить зажимы и не продавить заднюю стенку щитка.
Данную процедуру повторить для всех проводов поочерёдно, один за другим. Таким же способом отрезаются и подключаются перемычки.

Проверка и профилактика щитка

После завершения подключений, следует прогрузить автоматы электрощитка, подключив на внутренние электрические линии квартиры имеющуюся нагрузку (электрооборудование), на которую рассчитывались защитные выключатели.
Присматривая в течение часа за щитком в таком режиме эксплуатации, следует убедиться в отсутствии характерного запаха горелой изоляции, проверить, насколько нагреваются автоматы.
Если никаких претензий к работе электрощитка нет, то его подключение можно считать успешным.
Раз в полгода в щитке следует производить профилактику подключений – подтягивать винтовые зажимы проводов на клеммах модульных устройств.
Помните! Подключение в щитке электросчётчика и устройств должно осуществляться официальными службами.

что это такое, виды, технические характеристики

Этажный распределительный щиток (ЭРЩ) — это низковольтное распределительное устройство, устанавливаемое на этаже жилого здания и обеспечивающее учет и распределение электроэнергии между электроустановками квартир, а также управление и защиту подключенных к нему распределительных и конечных электрических цепей [определение из 1, на основе 2].

Харечко Ю.В. в своей книге [1], на мой взгляд, очень предметно разъяснил, что такое «этажный распределительный щиток» и для чего он нужен:

« Для обеспечения электроэнергией электроустановок квартир в электроустановке многоквартирного жилого здания используют специальные низковольтные распределительные устройства, которые называют этажными распределительными щитками. На этажные распределительные щитки обычно возлагают функции учета электрической энергии, потребляемой электроустановками квартир. К ЭРЩ подключают электропроводки конечных электрических цепей электроустановок квартир. Если в электроустановках квартир установлены квартирные щитки, то к этажным распределительным щиткам подключают электропроводки распределительных электрических цепей, которые соединяют между собой указанные щитки. »

[1]

На рисунке 1 иллюстративно показаны ЭРЩ.

Рис. 1. Кабельный ввод в многоэтажный дом

Виды ЭРЩ.

ГОСТ 32395-2020 определил три вида этажных распределительных щитков [2]:

1. « Этажный распределительный щиток: Щиток, устанавливаемый на этаже (лестничных клетках, этажных коридорах) и предназначенный для присоединения квартирных учетно-групповых щитков. »
2. « Этажный учетно-распределительный щиток: Щиток, устанавливаемый на этаже и предназначенный для присоединения квартирных групповых щитков и поквартирного учета электроэнергии. »
3. « Этажный учетно-распределительно-групповой щиток: Щиток, устанавливаемый на этаже и предназначенный для присоединения групповых сетей квартир и поквартирного учета электроэнергии.»

Все представленные разновидности этажных распределительных щитков имеют следующие общие свойства – их устанавливают на этажах жилого здания и к ним подключают квартирные щитки или конечные электрические цепи электроустановок квартир.

Технические характеристики.

В таблице 1 ГОСТ 32395-2020 приведена классификация этажных распределительных щитков, в соответствии с которой они могут быть настенной установки или встраиваемые в нишу. Этажные распределительные щитки могут быть однофазными и трехфазными и соответствовать электрооборудованию классов I и II.

В таблице 2 ГОСТ 32395-2020 [2], информация из которой приведена ниже, установлены основные характеристики этажных распределительных щитков.

Таблица 2 — Основные параметры щитков (на основе ГОСТ 32395-2020)
Наименование параметра	Значение для щитков
	Этажных
	Распределительные	Учетно-распределительные	Учетно-распределительно-групповые
	Номинальное напряжение, В, на вводах щитков: а) зданий массового строительства	400/230	400/230	400/230
Номинальное напряжение, В, на вводах щитков: б) индивидуальных зданий и одноквартирных жилых домов: при Рр* ≤ 12 кВт при Рр > 12 кВт или при наличии трехфазных электроприемников	400/230 400/230	400/230 400/230	— —
Номинальные токи однофазной вводной коммутационной аппаратуры, включая устройства дифференциального тока и УЗДП, А	25; 32; 40; 50; 63
Номинальные токи трехфазной вводной коммутационной аппаратуры, включая устройства дифференциального тока, А	25; 32; 40; 50; 63
Номинальные отключающие дифференциальные токи устройств дифференциального тока, устанавливаемых на вводах однофазных щитков, мА	30; 100; 300;
Номинальные отключающие дифференциальные токи устройств дифференциального тока, устанавливаемых на вводах трехфазных щитков, мА	100; 300;
Номинальные токи автоматических выключателей, защищающих однофазные конечные электрические цепи, А	—	—	10; 16; 25; 32; 40
Номинальные токи автоматических выключателей, защищающих трехфазные конечные электрические цепи, А	—
Номинальные отключающие дифференциальные токи устройств дифференциального тока однофазных и трехфазных конечных электрических цепей, мА	10; 30
Номинальные токи УЗДП однофазных конечных электрических цепей, А	6; 10;16
Минимальное число защитных аппаратов конечных электрических цепей в щитках зданий массового строительства на одну квартиру: а) с электроплитами	—	—	4
Минимальное число защитных аппаратов конечных электрических цепей в щитках зданий массового строительства на одну квартиру:б) без электроплит	—	—	3
Число электроустановок квартир, подключаемых к щитку	2; 3; 4; 5; 6
Номинальные токи автоматических выключателей для защиты электрических стояков, А	100; 160; 250
Класс испытаний УЗИП для установки на вводе щитка: а)зданий массового строительства:	II
Класс испытаний УЗИП для установки на вводе щитка: б) индивидуальных зданий и одноквартирных жилых домов	1
* Рр – расчетная мощность на вводе электроустановки квартиры. 1)Устройства дифференциального тока, которые имеют номинальный отключающий дифференциальный ток 30 мА, могут быть только общего типа. Согласно требованиям ГОСТ IEC 61008-1-2020 и ГОСТ IEC 61009-1-2020 подобные УДТ срабатывают без выдержки времени. К квартирному щитку обычно подключено несколько конечных электрических цепей, защищенных УДТ, имеющими номинальные отключающие дифференциальные токи 10 и 30 мА. Поэтому использование УДТ общего типа на вводе КЩ исключает его селективное оперирование с УДТ, которые защищают конечные электрические цепи.

Список использованной литературы

1. Харечко Ю.В. Краткий терминологический словарь по низковольтным электроустановкам. Часть 2// Приложение к журналу «Библиотека инженера по охране труда». – 2012. – № 4. – 160 c.;
2. ГОСТ 32395-2020

Amazon.com: Чехол Neotech Flap-It Pouch Neck (2

2): Музыкальные инструменты

---

В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.

• Мягкая и прочная конструкция из неопрена для хранения грифов саксофонов
• Дышащий материал позволяет отводить влагу; окантованные края для дополнительной защиты и удобного закрытия на ощупь
• Чехол безопасен для отделки инструмента и может храниться в колпаке инструмента.
• Меры 5.25 дюймов X 9 дюймов (13,3 см x 22,9 см)
• Сделано в США

Будет ли бабочка хлопать крыльями? Инициатива по восстановлению естественных ландшафтов Южного Орегона — Rogue Valley Messenger

Сбор семян молочая. Предоставлено: Кэтрин Прайв

. За последние три десятилетия бабочки-монархи Запада, которые ежегодно мигрируют с северо-запада Тихого океана в Калифорнию, уменьшились до тонкой части их прежнего населения. Без местного молочая, на котором можно откладывать яйца, или без полевых цветов, откуда они могли бы заправляться в течение 500-мильной миграции в Калифорнию, эти важные опылители близки к исчезновению.

Саванны и прерии Южного Орегона когда-то были обильно заполнены местными травами, полевыми цветами и молочаем.Орегон остается лидером в области сохранения окружающей среды, однако до сих пор реставраторы в Южном Орегоне часто обращали меньше внимания на подлесок, крошечное сообщество растений под ногами.

The Understory Initiative — это некоммерческая организация, миссия которой заключается в выращивании семян местных видов в сельском хозяйстве, а также в обучении и укреплении партнерских отношений в сообществах, помогающих восстановить местные травы и травы. Член-основатель и исполнительный директор Кэтрин Прайв признала отсутствие семян для целей восстановления во время работы в Rogue Native Plant Partnership. Выпускница Университета Орегона и Университета штата Орегон, она использует свой опыт в популяционной генетике и экологическом восстановлении, чтобы помочь землям южного Орегона вернуться к устойчивым и зеленым местам обитания, которыми они когда-то были.

«Существует большое количество организаций, занимающихся ручьями и прибрежными территориями, — говорит Прайв, — но нет организации, которая бы действительно занималась прериями, дубовыми саваннами, флорой и травами, растущими под хвойными лесами».

Дубовые саванны Южного Орегона являются вторыми по биоразнообразию средами обитания в Соединенных Штатах, по данным Prive, и их восстановление имеет решающее значение для опылителей, которые предоставляют важные услуги по опылению, а также для уменьшения количества экстремальных пожаров.

«Если вы посмотрите на холмы над Эшлендом летом, все станет коричневым», — говорит она. «Выпас скота на протяжении десятилетий по существу уничтожил местные растительные сообщества до такой степени, что единственное, что могло выжить, — это однолетние недолговечные травы».

Высокие неместные травы, получившие возможность разрастаться, превратились в трут для сегодняшних мега-пожаров.

«Они быстро озеленяют и занимают много места», — добавляет Прайв. «Они побеждают все остальное, а затем становятся коричневыми, когда начинается пожарный сезон, создавая цикл, в котором есть потенциал для более сильных и больших пожаров, которые поднимаются в навес.”

Аборигенные виды, с которыми она и ее коллеги работают, низкорослые и остаются зелеными до осени. Прайв говорит, что прекрасная возможность обильно разложить местные семена — это после предписанного пожара или контролируемого ожога, когда инвазивные травы сожжены.

Развитие, чрезмерный выпас, а также виноградники и фермы по выращиванию марихуаны угрожают дубовому подлеску, поскольку они расширяются до склонов холмов.

«Области, где производители обычно строят свои фермы и гигантские теплицы, теперь все чаще располагаются на холмах, во многих сообществах дубовых подлесков», — говорит она. «Я думаю, что есть способ добиться лучшего баланса».

«В ближайшие пару лет мы ставим перед собой большую цель — арендовать гораздо более крупный участок собственности и получить достаточно средств для приобретения необходимого оборудования», — говорит она. «Никто никогда не пытался выращивать некоторые из этих местных видов в сельскохозяйственных условиях. Надо поработать, чтобы узнать, что работает, а что нет «.

Саженцы

, называемые «пробками», — это еще один метод, который, по мнению Prive, может помочь в поддержке естественных экосистем.Созданные из семян фермы, они идеально подходят для создания местных растительных сообществ или жилых садов.

«Есть деревья и кустарники, которые цветут и поддерживают опылителей, — говорит она, — но по большей части растения, которые дают нектар и привлекают пчел, бабочек и птиц, будут находиться в сообществе подлеска. Некоторые из наших партнеров могут захотеть разбить сад для опылителей на заднем дворе, и это будет своего рода волонтерский проект ».

Заседание Партнерства общественных негодяев и местных растений

13: 00–16: 00, вторник, 26 марта

Офис по охране почв и водных ресурсов Джексона, 89 Алдер-стрит, центральная точка

(541) 423-6159

Конференция «Жизнь на своей земле»

Суббота, 27 апреля

Redwood Campus, 3345 Redwood Highway, Grants Pass

(541) 956-7303

Это еще не конец — Хассо Херинг

Октябрь.14 заседание совета на экране: Камрон Сеттлемьер, внизу в центре, свидетельствует против постановления ADU.

Борьба Олбани за размер разрешенных «дополнительных жилых единиц» или ADU, похоже, закончилась в прошлом месяце, но не так быстро. Теперь к этому может подключиться Апелляционный совет по землепользованию штата Орегон.

14 и 28 октября городской совет принял поправку, направленную на то, чтобы привести кодекс развития города в соответствие с изменениями в законодательстве штата. Поправка сняла предыдущие городские требования в отношении владения и парковки во дворе при добавлении ADU.Это требовалось государством, но поправка также увеличила максимально допустимый размер ADU с 750 до 900 квадратных футов, или 50 процентов от основного дома, в зависимости от того, что меньше.

Camron Settlemier, чей дом на Седьмой авеню находится в историческом районе Монтейт, часто выступает за сохранение исторических кварталов города. 14 октября он свидетельствовал перед советом против поправки ADU.

Он опасался, что максимум 900 футов, не требуемый законом штата, будет стимулировать «арендодателей из штата» и «внешних инвесторов».«Это усилит давление на перепланировку, в конечном итоге удвоив плотность заселенных кварталов.

3 ноября Settlemier подал в LUBA уведомление о намерении обжаловать действия совета ADU. Если он последует за этим, город будет вынужден защищать свои действия в суде по землепользованию, который может отклонить апелляцию или приказать городу изменить свое решение.

Однако

ADU вскоре могут иметь мало значения. В понедельник (16 ноября) городской совет и комиссия по планированию получат информацию о более фундаментальных изменениях в кодексе развития, которые требует законодательный орган.К середине 2022 года Олбани и города аналогичного размера должны разрешить так называемое «среднее жилье» в своих жилых зонах, включая исторические районы.

Что касается ADU в Олбани, изменение допустимого размера вступит в силу 1 января 2021 года, если LUBA не заблокирует его.

Насколько велик интерес к ADU? С начала 2020 года в город поступило шесть заявок на такие объекты. Ни одной не было в исторических районах. Только один, в Северном Олбани, имел площадь около 900 квадратных футов, и он был отозван до вступления в силу поправки к кодексу.

Официальный представитель здания

Джонатан Балкема сообщил мне в четверг, что площадь остальных домов колеблется от 400 или 500 до 750 квадратных футов. Один из них получил разрешение на строительство, другой собирался получить его, а остальные все еще рассматривались. (Вы можете найти их в «BuildingEye» на веб-сайте отдела городского планирования.)

Итак, если вы думали, что в прошлом месяце вы в последний раз слышали о ADU, я тоже так думал. (чч)

Steele On Rush Flap: «Это все стратегически»

Майкл Стил просто не знает, как остановиться.

Стил появился на канале CNN сегодня днем, и ведущий Дон Лемон спросил его, рассматривал ли он когда-нибудь возможность баллотироваться в президенты, и сразу же ему удалось дать разумный и правильный ответ: «Нет. Я говорю вам, я честно смотрю вам в глаза и говорю вам это, не моргая и не задумываясь. Прямо вверх.

Но затем его спросили, подумает ли он когда-нибудь о том, чтобы сделать это, и он держал дверь открытой, если представится возможность, даже говоря оптимистичным, веселым тоном.«Но, знаете ли, у Бога есть способ открывать вам вещи и делать их реальными для вас через других», — сказал он. «И если это часть плана, так и будет план. У нас может быть этот разговор через восемь, десять, 12 лет, и вы сядете, проиграете кассету и скажете: «О, посмотри, что ты сказал!» Но это будет потому, что Бог хочет меня быть в то время ».

Стил затем произнес монолог о природе сегодняшней политики и о том, что ему нужно будет провести долгую дискуссию со своей семьей, если это когда-нибудь возникнет.Но он сказал, что ни один партийный чиновник никогда не обращался к нему по этому поводу: «Нет. Я думаю, они как бы смотрят на меня, чешут в затылке и спрашивают: «Ладно, что это?» ». И затем последовал этот обмен мнениями, когда он настаивал на том, что его публичное противостояние с Рашем Лимбо было частью его плана — Оцените положение республиканцев и посмотрите, кто был с ним или против него:

Стил: Я очень серьезно отношусь к вещам. Я этого не делаю — я человек причинно-следственный. Так что, если я что-то делаю, для этого есть причина.Даже это может показаться ошибкой, оплошностью. За этим есть объяснение, есть логика.

Лимон: Даже с учетом текущих событий в новостях —

Стил: Да.

Лимон: Есть какое-то объяснение за Рашем и всем этим?

Стил: Ага. Ага.

Лимон: Вы хотите поделиться с нами?

Стил: Конечно, я хочу посмотреть, как выглядит пейзаж. Я хочу видеть, кто кричит громче всех, я хотел знать, кто говорит, что они со мной, но на самом деле это не так.

Лимон: Как это вам поможет?

Стил: Это помогает мне понять мою позицию на шахматной доске.Это помогает мне понять, знаете ли, где вражеский лагерь и где те, кто находится внутри палатки.

Лимон: Это все стратегически?

Стил: Все стратегически.

Давай поверим ему на слово на секунду. Вы, возможно, помните, что пустословие Лимбо закончилось тем, что Стил быстро извинился и похвалил лидерство Лимбо. Так что если целью Стила действительно было определить свое собственное место на шахматной доске — ну, Бобби Фишер это не так.

Лоскут широчайшей мышцы спины

Лоскут широчайшей мышцы

Анатомические особенности

Ткань:

Мышечный лоскут. Можно собирать кожной лопаткой.

Иннервация:

Торакодорсальный нерв.

Кровоснабжение:

Торакодорзальная артерия через подлопаточную артерию.

Артерия:

Может быть до 2 или 5 мм при заборе до подлопаточной артерии.

Вена (и):

Сравнимо с артерией. Единичная вене коммитанс.

Длина ножки:

До 15 сантиметров.

Широчайшая мышца спины — самая большая мышца в организме, размером до 20 на 40 сантиметров, позволяющая прикрывать очень большие раны. Несмотря на размер, удаление мышцы не приводит к значительному функциональному дефициту донора. Это самый крупный лоскут, который можно получить на одной части, и его можно даже комбинировать с зубчатыми, лопаточными или околопаточными лоскутами, чтобы создать комплекс лоскутов, который может покрыть массивные раны.У нормального населения мышца довольно тонкая (менее 1 сантиметра), что позволяет легко покрывать неровные поверхности. С прямой мышцей и лучевым лоскутом предплечья он представляет собой один из рабочих лоскутов в реконструктивной микрохирургии. При повторной иннервации грудным нервом широчайшая мышца может использоваться как функциональная мышца.

Анатомия

Мышца берет начало на гребне подвздошной кости снизу и грудопоясничной фасции сзади, около средней линии.Он вставляется в плечевую кость, где действует как приводящая мышца плечевой кости и внутренний ротатор. Задняя подмышечная складка состоит из самой верхней части мышцы, которая начинает сужаться до того, как образует прикрепляющееся сухожилие. Подача нерва осуществляется через грудной нерв, ветвь заднего канатика плечевого сплетения. Поражение C-7 влияет на функцию широчайшей мышцы. Нерв близко сопровождает грудную артерию.

Анатомический рисунок 1

Latissimus снабжает кровью грудную артерию и ветвь подлопаточной артерии.Артерию сопровождают нерв, торакодорзальный канал и вена.

Кровоснабжение широчайшей мышцы происходит через подлопаточную артерию, ветвь подмышечной артерии.

Подлопаточная мышца отдает кзади огибающую лопаточную ветвь, а затем распределяет зубчатую ветвь до того, как она войдет в вещество мышцы на своей нижней поверхности.

На подлопаточной системе можно получить ножку длиной от 5 до 15 см. Обычно артерию сопровождает одна коммитансная вена.К ножке можно подойти непосредственно, отсекая широчайшую мышцу от подмышечной впадины, или ее можно найти, проследив за нижней поверхностью мышцы от дистального к проксимальному доступу. Поскольку артерия разделяется в веществе мышцы, мышца может быть разделена в продольном направлении, образуя двулопастный или двухъязычный лоскут. Верхнюю часть мышцы можно взять на поперечной внутримышечной ветви грудных сосудов: этот лоскут называется частичным лоскутом верхней широчайшей мышцы.

Размер подлопаточной артерии может составлять от 2 до 5 миллиметров, а размер грудной артерии — от 1 до 3 миллиметров. Коммитирующие вены обычно немного больше.

Мышца также снабжается перфораторами из грудных межреберных и поясничных артерий, что позволяет использовать ее в качестве лоскута на ножке, который может повторно выявлять задние дефекты. Эти сосуды довольно маленькие, с короткими поводками и обычно не используются для микрохирургической реконструкции.

Порядок действий

Пациента помещают в положение лежа на боку на подушке с фасолью, а подмышечный валик помещают в зависимую подмышечную впадину. Ипсилатеральная рука полностью подготовлена ​​и оставлена ​​в операционном поле, что позволяет ей свободно перемещаться по полю. На протяжении большей части процедуры его держат в подвешенном состоянии и опирают на стерильную стойку Мейо с хорошей подкладкой, размещенную передне-верхним отделом от пациента. Граница широчайшей мышцы обводится маркером.Затем отмечают разрез, простирающийся от подмышечной впадины или задней подмышечной складки, затем снизу и медиально над широчайшей мышцей. Длина необходимой мышцы будет определять длину разреза. В качестве альтернативы, если необходима кожная лопатка, она наносится на лоскут. Карандашный допплер может использоваться, чтобы убедиться в наличии перфоратора в кожной лопатке.

Порядок действий: Рисунок 1

.

Пациенту в положении лежа на боку наносят отметку о размере мышцы, кожном разрезе и возможной кожной лопатке.

Передний и задний лоскуты приподняты над мышцами, обнажая широчайшую мышцу. На широчайшей мышце можно оставить небольшое количество мышечной фасции, но в этом нет необходимости. Подойдет любой удобный самолет для хирурга. Кожные и жировые лоскуты поднимаются до уровня кармана, необходимого для получения мышечной массы адекватного размера. Можно взять мышцу меньшего размера, если она не нужна полностью.

Верхний край широчайшей мышцы определяется по нижнему углу лопатки.При таком подходе можно легко идентифицировать зубчатую мышцу. Альтернативный доступ от дистального к проксимальному часто может привести к путанице и ненужному возвышению зубчатой ​​мышцы, поскольку дистальная плоскость зубчатой ​​мышцы широчайшей мышцы менее заметна. При подъеме лоскута от нижнего к верхнему важно не рассекать под зубчатой ​​мышцами.

Карман рассеченный

Затем приподнимается верхний край широчайшей мышцы ниже нижнего угла лопатки.Эту ареолярную плоскость легко рассечь, а любые перфораторы большого калибра можно перевязать и разделить. Затем рассечение направляется к средней линии, и мышцы, прикрепленные к средней линии спины, разделяются. Рассечение продолжается снизу, освобождая прикрепление медиальной мышцы.

Верхний край мышцы приподнят

Когда достигается нижняя часть мышцы, плоскость прикрепления здесь нечеткая, и мышца создается с помощью электрокоагуляции.После того, как медиальная и нижняя мышца высвобождаются, рассечение продолжается под мышцей в направлении подмышечной впадины. Плоскость становится очень тонкой, ареолярной и легко поддается рассечению.

Мышца освобождена от прикрепления медиального и нижнего отделов

Сосуды, ведущие к широчайшей и зубчатой ​​мышцам, проясняются по мере приближения к подмышечной впадине. Ветвь к зубчатой ​​мышце лигируется, и может быть сделана огибающая лопатка, если требуется большая длина. Нерв разделяется, а артерия и вена могут быть перевязаны и разделены, когда реципиентная область готова.

Сбор мышц завершен, ножка остается прикрепленной

Рана ушита глубоким и поверхностным слоем. Через передний кожный лоскут проходят два аспирационных дренажа.

Послеоперационный уход

Мы позволяем пациенту использовать ипсилатеральную руку в послеоперационном периоде, и никаких специальных повязок не требуется. Донорскую область следует ежедневно осматривать на предмет образования гематом. Эта донорская область часто образует серому, что требует использования дренажа в течение более недели.Мы часто оставляем их на 2 недели или дольше, пока производительность не уменьшится. Серомы следует аспирировать.

Vintage Flap It Up — поднимите вверх Продукция LIVING ROSA MERCH

Вся продукция печатается на заказ.
Если вы разместите заказ сейчас, он будет отправлен при загрузке или до нее . …

Допускается дополнительная загрузка … рабочих дней для стандартной доставки.

При стандартной доставке возможна дополнительная загрузка … рабочих дней.

Ускоренная или срочная доставка может быть доступна в зависимости от выбранного продукта (ов) и страны назначения.

Стоимость доставки начинается с:

• 0 долларов США за первый предмет одежды и 0 долларов США за каждый дополнительный предмет одежды.
• 0 долларов за первый чехол для телефона и 0 долларов за каждый дополнительный чехол для телефона.
• 0 долларов за первую наклейку и 0 долларов за каждую дополнительную наклейку.
• 0 долларов за первую толстовку / толстовку и 0 долларов за каждую дополнительную толстовку / толстовку.
• 0 долларов за первую толстовку Twitch и 0 долларов за каждую дополнительную толстовку Twitch.
• 0 долларов за первую кружку и 0 долларов за каждую дополнительную кружку.
• 0 долларов за первый элемент и 0 долларов за каждый дополнительный элемент.
• 0 долларов за первую высеченную наклейку и 0 долларов за каждую дополнительную высеченную наклейку.
• 0 долларов за первую толстовку по всей длине и 0 долларов за каждую дополнительную вещь.
• 0 долларов за первый элемент и 0 долларов за каждый дополнительный элемент.
• 0 долларов за первый элемент и 0 долларов за каждый дополнительный элемент.
• 0 долларов за первый элемент и 0 долларов за каждый дополнительный элемент.
• 0 долларов за первый элемент и 0 долларов за каждый дополнительный элемент.
• 0 долларов за первый элемент и 0 долларов за каждый дополнительный элемент.
• 0 долларов за первый элемент и 0 долларов за каждый дополнительный элемент.
• 0 долларов за первый элемент и 0 долларов за каждый дополнительный элемент.
• 0 долларов за первый элемент и 0 долларов за каждый дополнительный элемент.

• 0 долларов за первый предмет одежды и 0 долларов за каждый дополнительный предмет одежды.
• 0 долларов за первый чехол для телефона и 0 долларов за каждый дополнительный чехол для телефона.
• 0 долларов за первую наклейку и 0 долларов за каждую дополнительную наклейку.
• 0 долларов за первую толстовку / толстовку и 0 долларов за каждую дополнительную толстовку / толстовку.
• 0 долларов за первую толстовку Twitch и 0 долларов за каждую дополнительную толстовку Twitch.
• 0 долларов за первую кружку и 0 долларов за каждую дополнительную кружку.
• 0 долларов за первый элемент и 0 долларов за каждый дополнительный элемент.
• 0 долларов за первую высеченную наклейку и 0 долларов за каждую дополнительную высеченную наклейку.
• 0 долларов за первую толстовку по всей длине и 0 долларов за каждую дополнительную вещь.
• 0 долларов за первый элемент и 0 долларов за каждый дополнительный элемент.
• 0 долларов за первый элемент и 0 долларов за каждый дополнительный элемент.
• 0 долларов за первый элемент и 0 долларов за каждый дополнительный элемент.
• 0 долларов за первый элемент и 0 долларов за каждый дополнительный элемент.
• 0 долларов за первый элемент и 0 долларов за каждый дополнительный элемент.
• 0 долларов за первый элемент и 0 долларов за каждый дополнительный элемент.
• 0 долларов за первый элемент и 0 долларов за каждый дополнительный элемент.
• 0 долларов за первый элемент и 0 долларов за каждый дополнительный элемент.

Изделия выполнены в ЕС / Великобритания

Продукты выполнены в США

Витрина Ваш Социальные медиа Влияние С FlapIt

Вы упорно трудитесь, чтобы построить свое присутствие в социальных медиа и вы чувствуете, а гордиться своим растущим влияние социальных сетей. И вы правы, вы должны показать миру, чего вы достигаете. И теперь вы можете легко сделать это в автономном режиме с помощью flapit.

Покупатели с большей вероятностью будут доверять брендам и магазинам с сильным присутствием в социальных сетях. С flapit теперь легко демонстрировать свое влияние в социальных сетях везде, даже в магазине.

Flapit — это физический счетчик социальных показателей с раздельным дизайном в винтажном стиле, который подключается к учетным записям социальных сетей для отображения ключевой статистики с 11 предустановленных платформ , включая Facebook, twitter, Youtube, Yelp, Instagram, Google+, Swarm, Weibo, qzone, ВКонтакте, Одноклассники и Google Analytics.

Конечно, это еще не все. Flapit также можно настроить с помощью веб-приложения и API для отображения рекламных сообщений, внутренней статистики или скидок.

Flapit хочет занять свое место на прилавках магазинов, отелей, ресторанов и любой хорошей компании, ориентированных на социальные сети.

Flapit теперь доступен для предварительного заказа за 299 долларов.

Похожие статьи:

Возможно вам понравится

---

Больше из обзоров

---

Photoshop теперь использует продвинутый AI для создания маски вокруг волос

Отправлено: 17 июня 2020 г. Джефф Дезремо 0

Adobe выпустила последнюю версию Photoshop, которая теперь использует AI и дополнительные алгоритмы для обработки сложных выделений, таких как…

Netflix Party: приложение для просмотра с друзьями

Опубликовано 19 марта 2020 г. Джефф Дезремо 0

Netflix Party — это новый способ смотреть Netflix вместе, не покидая комфорта (и безопасности) вашего…

Откройте для себя Hoop, «Tinder для Snapchat»

Отправлено: 24 февраля 2020 г. Джефф Дезремо 0

Hoop — это приложение, которое во многом похоже на Tinder, использующее Snap Kit (набор инструментов разработчика Snapchat), чтобы помочь вам…

Превратите твиты в посты для Instagram с помощью Pikaso

Опубликовано 18 февраля 2020 г. Джефф Дезремо 0

Вы устали видеть плохо обрезанные твиты в своей ленте Instagram? У Пикасо есть решение! Превращает твиты в Instagram…

Combin Scheduler упрощает планирование и автоматизацию публикации в Instagram

Опубликовано 5 ноября 2019 г. WeRSM 0

Если вы ищете простой способ планировать, планировать и автоматически публиковать свои сообщения в Instagram, Combin Scheduler — это ваш…

Friended — новая социальная сеть, которая хочет быть именно такой

Опубликовано 5 ноября 2019 г. Джефф Дезремо 0

В квартале появился новый ребенок.Платформа социальной сети Friended предлагает именно это: место для…

.
