Шинная пилорама своими руками | Строительный портал

Жителям небольших городков или поселков отлично известно, какую в их жизни роль играет любое деревообрабатывающее оборудование, которое, скорее всего, приходилось многим применять в своей работе. В наше время строительный рынок пестрит большим количеством разных моделей деревообрабатывающего оборудования, причем самыми востребованными являются пилорамы. Все пилорамы разделяются на рамные, дисковые и ленточные, что отличаются видом режущего инструмента. Шинная пилорама от них кардинально отличается собственным устройством.

Содержание:

Предназначение шинной пилорамы
Конструкция шинной пилорамы
Принцип работы шинной пилорамы
Изготовление шинной пилорамы
Использование самодельной пилорамы

Предназначение шинной пилорамы

Человек давно использует древесину разных пород для изготовления предметов, что необходимы ему для жизнедеятельности.

В течение этого времени люди работали над модернизацией деревообрабатывающего оборудования. Ручные пилы, которые использовались раньше, практически канули в лету. Пришли им на смену более современные и удобные станки, к которым относят бензопилу, многопильный и кромкообрезной станок, а также шинные пилорамы.

Любое строительство или обслуживание построек сопровождается большими денежными тратами, что связано с обработкой дерева: распиловкой бруса, заготовкой досок, изготовлением стропил, балок или деталей мебели. Все это, безусловно, вы можно приобрести в розницу в торговой сети, однако при покупке новенькой шинной пилорамы все расходы окупятся быстро, и с помощью собственного деревообрабатывающего станка вы построите дом, баню, гараж, дачный домик и летнюю беседку.

Основное назначение самодельной шинной пилорамы состоит в высококачественной продольной распиловке брёвен любой породы древесины для изготовления необрезной и обрезной доски, шпона, реек, лафета, бруса и распиловки тонкомера.

Пилорамы данного типа разработаны для производства небольших партий пиломатериалов, обработки нестандартных бревен и получения особого размера заготовок.

Шинные пилорамы не требуют для монтажа большой площади и могут свободно устанавливаться на ограниченном земельном участке. Безусловно, цепная пилорама не станет заменой оцилиндровочному станку или венцевому резаку, но резать брус и изготавливать доску вы сможете своими руками. На фото шинных пилорам вы увидите, что различают станки, которые работают от электрической сети и являются стационарными установками, а также автономные варианты, работающие на бензине, с которыми можно выезжать в лес и заготавливать нужный пиломатериал.

Конструкция шинной пилорамы

Шинная пилорама состоит из станины, прижимных упоров, подвижной тележки, роликов, каретки, электрического двигателя, шины и цепной пилы. Станина пилорамы имеет небольшой вес, поэтому её можно транспортировать в багажнике легкового автомобиля. Шинную пилораму можно сравнительно легко перенести и установить в непосредственной близости от бревна, которое распиливается, – на складе лесоматериалов или строительном участке.

Можно распиливать на шинной пилораме брёвна почти любой длины. А если предусмотреть в чертеже самодельной шинной пилорамы дополнительную установку ещё одной секции, то так можно увеличить длину бревна ещё на пару метров. Это считается очень выгодным при возведении дома или дачного домика для производства перекрытий.

Достаточно простой и удобной является конструкция прижимных упоров. Два прижима располагаются в конце и начале бревна, бревно винтами прижимают к упорным флажкам. В процессе распиловки можно опустить упоры на соответственный уровень.

Подвижную тележку можно смонтировать из стальной плиты, что имеет толщину 5-6 миллиметров. На ней предусматривают штурвал и упорный уголок. Затем ее ставят на ролики или подшипники. В качестве цепи для передвижения тележки можно применять цепь от комбайна. Использование заточенной цепной пилы продольного пиления гарантирует наличие ровной поверхности распила. Такую пилу фиксируют на специальной каретке, которая посредством рельс движется по станине.

Ее роль отлично выполняют два стальных швеллера, что имеют длину 8 метров и высоту 0,14 метра. На расстоянии метр-полтора по всей длине швеллеров проделывают отверстия, в которые принято устанавливать стяжки, к примеру, из отрезков водопроводной трубы. Вся конструкция изготовленной своими руками шинной пилорамы требует установки на стойки.

Силовым агрегатом на шинной пилораме может выступать трёхфазный электрический двигатель, который имеет мощность 5,5 кВт, или можно применять автоматический четырехтактный бензиновый мотор, мощностью 5,5 лошадиных сил. Скорость пиления в данном случае составляет соответственно 18,6 и 9,7 метров в секунду. Электродвигатель размещают сверху на специальных приваренных уголках.

Шина и цепь на пилораме применяются обычные. При распиловке жёсткость шины исключает появление ряда дефектов, таких как, к примеру, волна, а точность распиловки доходит до ±1 миллиметра на 6 метров длины. Во время распиловки шиной толщина пропила не является больше, чем при использовании дисковой пилы. В конце устанавливают удобное фиксирующее устройство на шинное пилораме, что предназначено для закрепления бревна.

Принцип работы шинной пилорамы

Принцип действия шинной пилорамы схож с работой пилорамы ленточной. Бревно в процессе обработки лежит неподвижно, а распил осуществляется при помощи пилы, которая закреплена на движущейся каретке. Главное различие между этими моделями кроется в применении в работе цепной пилы, прикрепленной к шине.

Пильная цепь является намного дешевле тех, что установлены в ленточных пилорамах, быстрее и легче подготавливается к работе и отличается продолжительным сроком службы. А вот ленточное полотно нельзя использовать после работы на протяжении 10 часов, чтобы оно восстановило свои свойства. Если неправильно произведена заточка или разводка зубьев, то ленточное полотно приходит в негодность, а пиломатериал получается плохого качества или непригодным для использования.

Таким образом, использование в частном хозяйстве ленточного полотна сопряжено с множеством проблем. Пильные же цепи, что применяются в шинных пилорамах, не нуждаются в подобном уходе и тщательной подготовке к работе, о чем свидетельствует видео о шинной пилораме своими руками. Цепь затачивают и сразу же устанавливают на пилораму. К тому же даже при плохом качестве заточки не пострадает качество распила: оно будет отличным за счет жесткости шины, а волнистость и бочкообразность не возникнут ни при каких обстоятельствах.

Шинные пилорамы можно устанавливать в любых помещениях, если выполняется условие защиты электрического оборудования от воздействия осадков. Это должны быть закрытые помещения или открытые площадки. Пилораму размещают на ровной площадке. Под рельсовый путь при ее отсутствии принято ставить анкера. Рельсовый путь и шину на каретке выставляют горизонтально.

Распиловку на шинной пилораме совершают в горизонтальной плоскости, перемещая при этом ручным способом каретку с шиной. Перемещение проводят по направляющим элементам относительно обрабатываемого бревна, что расположено неподвижно.

Ручку регулировки высоты поворачивают вручную, опуская или поднимая шину.

Для увеличения времени полезной службы новой цепи предварительно рекомендуется её погружать в масло и выдерживать в нем ночь. Если износилась ведущая звездочка, нельзя надевать на нее новую цепь, так как необходимо поменять старую звездочку, как показано на видео о шинной пилораме. Следите во время работы цепи за её натяжением, которое должно быть тщательно отрегулированным, и за смазкой шины, поэтому регулярно закачивайте масло масленкой в носовую звездочку шины.

Интенсивная работа на шинной пилораме вызывает надобность произведения регулярной заточки пильных цепей. Заточку в среднем принято делать каждые полтора – два часа, зависимо от плотности распиливаемой древесины. Для заточки пильной цепи нужно использовать заточной станок, который легко подстраивается под любой шаг пилы и угол заточки. Чтобы не допустить остановки процесса распиловки, рекомендуется всегда под рукой иметь запас запасных пильных цепей.

Изготовление шинной пилорамы

Шинная пилорама, изготовленная своими руками, станет надежным помощником в подсобном хозяйстве. Станину принято производить из 2 стальных швеллеров, что имеют длину 8 и высоту 0,14 метра. Кроме этого применяют металлические уголки или рельсы. Заготовки нужны такие, которые имеют идеальную прямую форму. По длине швеллеров проделывают отверстия диаметром близко 14-16 миллиметров на расстоянии приблизительно 1,5 метров, что можно увидеть на чертежах шинных пилорам.

В соответствии с количеством отверстий необходимо изготовить специальные стяжки из отрезков трубы для водопровода. Детали нужно закрепить при помощи болтов или шпилек с резьбой. Составляющие конструкции пилорамы, что предварительно подготовлены, нужно собрать вместе и установить на стойки. Число стоек зависит от длины. Крайние стойки размещают на расстоянии до одного метра от конца направляющих.

Для придания конструкции жесткости следует рационально зафиксировать раскосы. Затем установите подвижную тележку, которую получиться смонтировать из стальной плиты, толщиной 4-6 миллиметров, а длиной — 0,6 метров, зависимо от размеров электродвигателя. Для тележки подберите зажимные пластины и прокладки.

Элементы отвечают за обеспечение свободного передвижения механизма, как показано на видео о самодельных шинных пилорамах. При этом одновременно необходим предельно минимальный зазор. Стяжка прокладок выполняется с помощью болтов. Устраните поперечный люфт, прикрепив к тележке упорный уголок. Тележка может устанавливаться на ролики или подшипники.

На вале электрического двигателя напресован алюминиевый профиль с двумя ручьями. Усилие от мотора через два ремня передается на шкив, что размещается на режущем кронштейне. Шкивы, что по внешней кромке имеют диаметр 80 миллиметров, можно взять от мотоблока. Ведомый шкив усилие передает через валик, вращаемый на двухподшипниках, на звездочку, а потом на пильную цепь.

Цепь используется с целью передвижения тележки с пилой и мотором. Цепь на шинной пилораме должна быть хорошо натянутой, как на фото самодельной шинной пилорамы. Натяжение ремней и цепи можно делать вручную, фиксируя двумя болтами с гайками. Можно дополнительно поставить на натяжитель цепи натяжной болт, но усилий щипцов хватает, чтобы цепь была хорошо натянутой. Рекомендуется для облегчения работы цепи смазывать её постоянно машинным маслом.

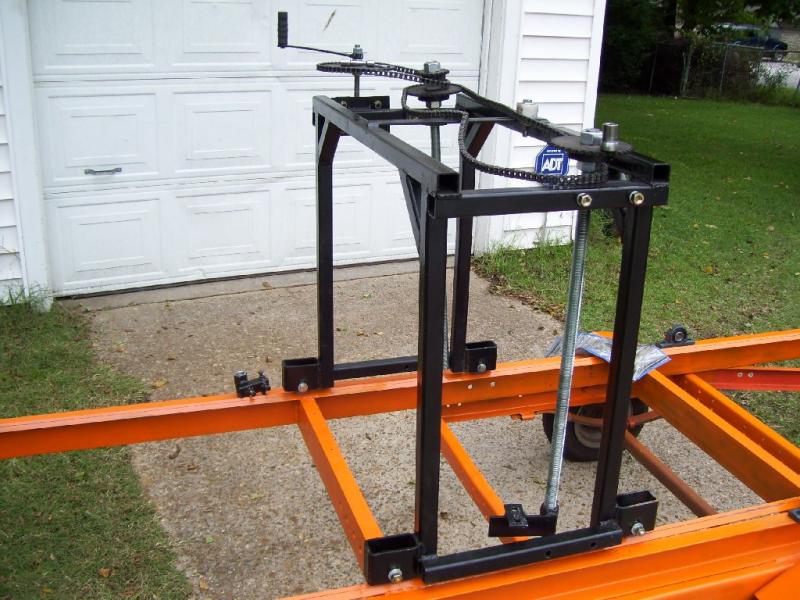

Штурвал монтируют на одной из втулок звездочек, которые располагаются по краям направляющих. После этого можно заняться изготовлением фиксирующего устройства для бревна: в трубы диаметром 3-4 сантиметра вставляются подвижные штанги, что в стопор входят на необходимой высоте винтом М8. Закрепляются поверх штанг прижимающие детали, которые имеют длину не менее 1,5 сантиметров и кулачковые зажимы.

Использование самодельной пилорамы

После того, как сделали самодельную шинную пилораму, можно приступить к её монтажу. Пилораму устанавливают на направляющие рельсы с помощью четырех опорных роликов. Ролики можно переделать из натяжителей того же мотоблока. Запомните, что шина и цепь должны быть специальными для продольной распиловки. Чем цепь будет острее, тем легче пилить дерево. В день вам придется менять от 2 до 4 цепей. На фото шинных пилорам можно посмотреть характеристики цепи и шины.

Для установки толщины выпиливаемых досок можно установить вертикальный винт, в котором при вращении рамка передвигается с пильным агрегатом. Размер для начала выставляйте по линейке, а когда станете опытным рамщиком, у вас получиться устанавливать толщину заготовок по оборотам винта.

В начале работы закрепите бревно согласно чертежам шинной пилорамы своими руками, откройте на бачке с маслом кран, запустите электрический двигатель, опустите винтом рамку и можно начинать движение шинной пилорамы. Усилие, с которым по рельсам будет перемещаться пилорама, небольшое. Этот показатель зависит от толщины бревна, породы и сучковатости дерева, состояния древесины — сухая или свежая, а также от уровня наточенности цепи.

Изготовленная своими руками пилорама способна пилить любую древесину, но желательно использовать свежезаготовленную, а не высушенную, как говориться, запаренную. Пилить легче хвойные бревна, мягкие лиственные породы — ольху, клен, тополь, осину, тяжелее — ясень, вяз, дуб. Тяжелее всего работать с запаренной акацией, потому что у этой породы очень плотная и твердая древесина.

Самодельная пилорама способна распилить бревно, максимальная длина которого составляет 7 метров, а максимальный диаметр — 40 сантиметров. Скорость пиления древесного материала можно охарактеризовать так — трехметровая доска из сосновой заготовки, что имеет диаметр 25 сантиметров, пропиливается за 7 минут.

Таким образом, вы узнали, как сделать шинную пилораму самостоятельно. Шинная пилорама отличается высококачественной распиловкой древесины, точностью, компактностью, невысокой ценой шинной пилорамы, простотой конструкции, надежностью, малым весом, эргономичностью при эксплуатации, легкостью транспортировки, долговечностью и безопасностью. Если вам предстоит большая стройка, то самое время подумать об изготовлении шинного станка, что предназначен для продольной обработки бревен.

назначение, типы, изготовление своими руками

Для производства пиломатериалов человек создал пилорамы. Одним из распространенных типов является шинная пилорама. В данной пилораме рабочим органом является цепная шина с надетой на нее цепью. Учитывая, что при изготовлении такой рамы не требуются фрезерованные или другие сложные в изготовлении детали, то ее можно сделать самому.

Назначение

Шинная цепная пилорама, как и любая другая, предназначается для продольной распиловки бревен с целью получения пиломатериалов. Шинной эта рама называется потому, что в ее конструкции используется пильная шина. Шина, по аналогии с цепной пилой, устанавливается в комплекте с пильной цепью.

Основными преимуществами шинной пилорамы являются ее простота в изготовлении и универсальность. Многие производители в качестве рабочего органа и его привода используют обычную бензопилу. Вот и универсальность: сначала бензопилой заготовили и раскряжевали деревья, а затем, установив пилу в раму, распилили их на необходимый пиломатериал. Продольная распиловка бревна таким механизмом может производиться с высокой точностью прямо на месте заготовки бревен, в лесу.

Типы шинных пилорам

Простота конструкции пильной шины позволяет использовать ее с любым приводом. Поэтому шинные пилорамы разделяются по виду двигателя:

бензиновые, с четырехтактным двигателем внутреннего сгорания;
электрические, с трехфазным асинхронным электродвигателем большой мощности.

Установка в качестве силового агрегата электродвигателя имеет смысл в том случае, если предполагается использование пилорамы как стационарного устройства. Из-за того, что пилорама используется, как правило, на открытом воздухе, то предпочтительной будет комплектация ее асинхронным двигателем.

Пилорама шинная электрическая подразумевает значительное потребление электроэнергии, поэтому устанавливать необходимо двигатель мощностью не менее 3кВт. Естественно, для питания столь мощной машины нужен кабель с большим сечением проводов. При продольной распиловке бревен с использованием электрической шинной пилорамы следует учитывать, что в этом механизме рабочий орган подвижный и может передвигаться на расстояние до 6 м. Обеспечение нормальной работы механизма в таких условиях требует, чтобы кабель был не только мощным, но и хорошо изолированным. В то же время он должен быть гибким и подвижным.

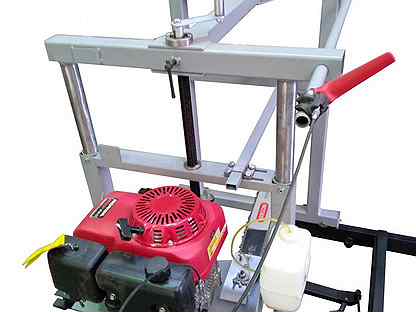

Бензиновый двигатель, устанавливаемый на шинную пилораму, избавляет оператора от забот с кабелем, тем самым повышая мобильность пилорамы. Но и у бензинового двигателя есть недостатки. Например, если на машину устанавливается обычный бензиновый двигатель, то для его запуска необходим аккумулятор. Если же устанавливается привод от бензопилы, то нужно быть готовым к запуску двигателя обычным шнуровым стартером.

Изготовление пилорамы своими руками

Перед началом работ по созданию пилорамы нужно определиться с типом подачи. Можно сделать так, что подвижным будет сам материал (бревно), а можно – рабочий орган. При выборе типа с подачей материала необходимо учесть, что площадка для размещения механизма должна быть вдвое больше, чем при подаче каретки. Помимо этого нужно предусмотреть высокую точность расположения полозьев, по которым будет двигаться бревно, их постоянную очистку от опилок.

Для изготовления самодельной шинной пилорамы с подачей каретки необходимы следующие материалы и инструменты.

Чертеж конструкции.
Металлический уголок размером 50х50 для подстаночного пути (длину смотри в тексте ниже).
Труба прямоугольная металлическая 60х60 для создания каретки.
Труба круглая металлическая для закрепления силового агрегата.
Лист металла 1 м², толщиной 3-4 мм.
4 металлических колеса с осями.
Запчасти от пилы (шина, цепь, ведущая звездочка).
Электродвигатель.
Сварочный аппарат с электродами.
Электродрель и набор сверл.
«Болгарка».
Разметочный инструмент (линейка, мел или маркер).

Длина уголка для подстаночного пути определяется по следующей схеме: длина будущей заготовки (бревна) + расстояние от крайней опоры (колеса) до края шины, умноженное на 2, + 10 см запаса. Размеры труб определяются размером каретки, который зависит от типа применяемой шины.

Этапы сборки распиловочного механизма

В первую очередь необходимо из квадратных труб сварить конструкцию, которая внешне похожа на ящик, у которого нет стенок, дна и крышки. Одна (нижняя) короткая сторона будущей каретки должна быть длиннее верхней на 10-15 см в во все стороны. На выступающие части труб закрепляются колеса.

На следующем этапе с одной стороны устанавливаются круглые трубы, по которым площадка двигателя будет перемещаться «вверх-вниз». Это необходимо для регулировки размера будущего пиломатериала.

Затем изготавливается сама площадка для двигателя: на листе железа размечаются отверстия для крепления электродвигателя. Затем к площадке приваривается еще одна плоскость, на которой закрепляется непосредственно шина от бензопилы. К этой же площадке прикрепляется ось, на которой закреплена ведущая звездочка цепи. Крепление шины нужно сделать таким образом, чтобы сохранить возможность регулировки натяжения цепи. Плохо натянутая цепь может порваться при пилении, а сильно натянутая приведет к излишней нагрузке на ось ведущей звездочки, перегреву шины, что приведет к ее деформации и выходу из строя.

Следующий этап подразумевает установку шкива на ось ведущей звездочки и соединение этого шкива и шкива электродвигателя приводным ремнем.

Заключительным действием будет размещение питающего кабеля на площадке и электрическое присоединение двигателя к сети.

Так как шинная пилорама снабжается электродвигателем большой мощности, то необходимо особое внимание уделить защите работающего от возможного поражения электротоком. Все места подключений должны быть закрыты крышками с уплотнителем, кабель должен иметь не менее 2-х слоев изоляции, и располагаться так, чтобы исключить его попадание в зону работы пилы.

Установка конструкции на основу

Основа пилорамы, или подстаночный путь, собирается по принципу лестницы: две основные направляющие из уголка укладываются на какое-либо основание и соединяются между собой поперечными соединителями. При монтаже основы необходимо предусмотреть размещение на ее перекладинах винтов, которыми будет зажиматься исходный материал (бревно). Понятно, что без применения таких винтов, закрепить бревно на основе будет невозможно.

Собранная каретка устанавливается на основу, путем холостого проката каретки по всей длине, проверяется легкость, плавность и ровность ее движения. Проверяется работа кабеля без включения двигателя.

После проведения всех проверок пилораму можно включать в работу.

Стационарная конструкция шинной пилорамы

Стационарная установка рамы подразумевает качественную подготовку площадки для работы. Это может быть либо хорошо уплотненная грунтовая площадка, но лучшим вариантом будет установка рамы на ж\б плиту, или забетонированную площадку. Не лишним будет создание несущей решетки под направляющие, по типу ж\д путей.

Здесь действует одно правило: чем ровнее и прочнее будет основание под конструкцией станка, тем точнее и качественнее будет полученный пиломатериал.

Как видно из статьи, создание шинной пилорамы своими руками не такой уж сложный процесс, который к тому же, приведет к значительной экономии средств. К примеру, разница в цене между пиломатериалом и исходным сырьем может достигать двухкратного размера, а иногда больше.

видео и этапы самостоятельной сборки деревообрабатывающего станка

Большинство жителей пригородной зоны знакомы с необходимостью использования различного деревообрабатывающего оборудования, которое часто используется в бытовых целях на приусадебном участке. Современный рынок ручного и стационарного строительного инструмента изобилует различными моделями устройств для обработки древесины, к самым востребованным из которых можно отнести пилораму.

При этом такое оборудование подразделяется на устройства шинного, дискового, рамного и ленточного типа в зависимости от используемого способа распиловки дерева.

Для чего используется шинная пилорама?

Человеком уже на протяжении длительного времени используется древесина разных пород для изготовления конструкций и предметов, используемых в быту. При этом люди постоянно старались своими руками усовершенствовать деревообрабатывающее оборудование. Ручная пила, которая не так давно считалась единственным механизмом для распиловки дерева в домашних условиях, медленно, но уверенно сдаёт свои позиции, уступая место станкам, работающим на электричестве или жидком топливе, которые значительно упрощают человеческий труд.

Ни одно строительство не обходится без значительных денежных затрат, связанных с обработкой древесины: распиловкой досок, сооружением стропильных конструкций или изготовлением предметов мебели. Естественно, все эти предметы можно приобрести в любой торговой сети, но не всегда это оправданно с финансовой точки зрения. Человек, который привык делать все своими руками вполне сможет собрать шинную пилораму – станок, благодаря которому можно смастерить любую беседку, деревянный сарай или гаражный бокс, баню или дом из сруба и множество других конструкций из древесины.

Основным предназначением пилорамы шиной конструкции изготовленной своими руками является высококачественная распиловка брёвен в продольном направлении для изготовления необрезных и обрезных досок, реек, лафетов и другого пиломатериала, используемого в строительстве. Самодельные шинные пилорамы разрабатывались для производства незначительных партий деревянных строительных заготовок нестандартных размеров и обработки разных пород древесины.

Для монтажа распиловочного оборудования шинной конструкции не требуется много места, что позволяет использовать её на небольшом участке земли. Естественно, такая пилорама не сможет полноценно заменить оцилиндрованный станок или резак, но вполне подойдёт для самостоятельной нарезки бруса и изготовления досок. На сегодняшний день существует стационарное оборудование, работающее от электричества и пилорамы, которые можно перемещать благодаря использованию бензинового двигателя, что очень удобно при заготовке пиломатериала в лесу.

Конструкции и виды шинных пилорам

На сегодняшний день можно рассматривать два вида шинных пилорам, которые реально изготовить своими руками:

с передвижением рабочего агрегата относительно обрабатываемой древесины;
с продольным способом подачи деревянных заготовок.

При этом выделить какую-либо модель, которая будет лучшей, нельзя, так как оба типа распиловочного оборудования обладают как достоинствами, так и недостатками. Так, при перемещении рабочего агрегата вдоль бревна у человека появляется возможность, контролировать прилагаемые усилия, тем самым обеспечивая равномерный ход и распиловку древесины на высоких скоростях.

При подаче бревна по направлению к распиловочному механизму значительно усложняется контроль распиловки. Достаточно слегка сильнее толкнуть дерево и это сразу приведёт к резкому увеличению нагрузки на шину и цепь. Из-за этого может произойти заклинивание цепи или перегрев мотора. Зато в таком механизме нет дополнительных проводов, которые двигаются за основным агрегатом. Естественно, конечный выбор конструкции пилорамы для изготовления своими руками зависит от индивидуальных предпочтений каждого человека.

Но вне зависимости от выбранной конструкции нужно побеспокоиться о сооружении качественной основы, которая уменьшит вибрацию. Чаще всего для основы самодельной пилорамы шинного типа используют металлические швеллеры или рельсы. Нижнюю часть каркаса оснащают колёсиками для обеспечения свободного перемещения пилорамы или обрабатываемой деревянной заготовки.
