Скрутка медных проводов: Способы скрутки медных проводов. Способы выполнения правильной скрутки проводов. Требования к проводке

скрутка проводов, пайка проводов, сварка проводов, обжим проводов или соединение проводов с помощью клеммника

Казалось бы, что может быть проще соединения проводов? Ведь существует несколько способов соединения проводов. Это скрутка проводов, пайка проводов, сварка проводов, обжим и соединение проводов с помощью клеммника. Даже школьник знает самый постой способ скрутки проводников. Надо приложить вместе кончики металлических проводов, называемых жилами, и свить в одну «косичку», после чего замотать изолентой. Не надо паяльника, клеммника, соединительных колпачков и прочих «ненужностей».
Любой «сам себе электромонтер» освоил такую операцию. И, случись необходимость, применяет такой способ в своей повседневной практике. Например, сращивает провода сетевого шнура бытового прибора, адаптера планшета или компьютера после обрыва.
Такую технологию скрепления проводов российские «технари» используют повсеместно.  Вот только в правилах устройства электроустановок ПЭУ «скрутки», всевозможные «загибы» и «клепки» не предусмотрены. Отсутствуют такие способы электромонтажа и в прочих нормативных документах. Почему?

Содержание

• 1 Соединение «на скорую руку» с большими последствиями
• 2 Как правильно надо соединять провода
• 3 Как скрутить провода правильно
• 4 Почему лучше обжать (опрессовать) провода
• 5 Пайка как надежная альтернатива скрутке
• 6 А все-таки сварка предпочтительней
• 7 Клеммники – самые эргономичные электроустановочные изделия

Соединение «на скорую руку» с большими последствиями

О последствиях от подобной «упрощенки» мы часто не задумываемся. Между тем, ненадежный контакт подведет в самый неподходящий момент, всегда может прекратиться подача питания потребителям/электроприемникам. От «бросков» напряжения происходит пробой элементов каскадов питания сложной бытовой техники СБТ. Не спасают от поломки даже специальные устройства защиты, применяемые в самых «навороченных» моделях зарубежных производителей.

Наводку коротких электромагнитных импульсов напряжением несколько тысяч вольт на электронную начинку вызывает «безобидное» искрение в местах соединений.   При этом стандартное оборудование защиты, которым оборудуются сейчас квартиры (УЗО, автоматические выключатели, предохранители) подобные короткие слаботочные импульсы «не видят», поэтому от них попросту не срабатывают, а устанавливать для этого специальные устройства у нас не принято. Источники бесперебойного питания компьютеров тоже не стали панацеей от импульсов переходных процессов.   Возникновение «тычков» вызывает сбои в работе электронной аппаратуры и компьютерной техники, приводит к выходу из строя электротехнических компонентов и дорогостоящих модулей функционала.
К еще более катастрофическим последствиям приводит перегрев в месте плохого соединения, при прохождении тока ослабленный соединительный узел раскаляется докрасна. Нередко от этого происходят возгорания и пожары, наносящие владельцам помещений огромный ущерб. Статистика свидетельствует, что 90% всех неисправностей электропроводки возникает по причине скруток и плохих контактных соединений проводников. В свою очередь, сама неисправность электрической проводки и оборудования, по данным МЧС, является причиной одной трети пожаров, происходящих в России.

Однако так исторически сложилось, что несколько десятилетий назад в условиях дефицита электрофурнитуры/медных проводников скручивание алюминиевых проводов считалась основным способом, применявшимся в электромонтажных работах. Скрутка в качестве соединения может применяться в электрике при проведении ремонтно-восстановительных работ.

Как правильно надо соединять провода

Как соединить провода: начинаем с очистки от изоляции. Правильное соединение проводников должно удовлетворять трем основным требованиям:

1. Обеспечивать надежный контакт с минимальным переходным сопротивлением между собой приближенным к сопротивлению цельного куска провода.
2. Сохранять прочность на растяжение, стойкость на излом и вибрацию.
3. Соединять только однородные металлы (медь с медью, алюминий с алюминием).

Способов соединения, удовлетворяющих этим требованиям, существует несколько. В зависимости от требований, предъявляемых к электропроводке и возможностей практического применения, используются следующие виды соединения проводов:

• Скрутка.

• Сварка.

• Спайка.

• Обжим.

• Клеммное соединение.


Все эти способы требуют предварительной подготовки провода или кабеля – снятия изоляции для оголения соединяемых жил. Традиционно материалом изолирующей оболочки служат резина, полистирол, фторопласт. Дополнительно внутри изоляцией служат полиэтилен, шелк и лак. В зависимости от структуры токопроводящей части провод может быть одножильным или многожильным.

Под одножильным подразумевается провод, сечение которого образовано изолирующей оболочкой с металлическим сердечником или проводком внутри.

В многожильном проводе металлическая сердцевина образована несколькими тонкими проводками. Они обычно переплетены и представляют свивку, окруженную снаружи изолятором. Часто отдельные жилки покрываются полиуретановым лаком, а в структуру между ними добавляются капроновые нити для повышения прочности провода. Эти материалы, как и матерчатая оплетка снаружи, усложняет процесс снятия изоляции.

В зависимости от вида соединения с каждого конца провода снимается 0,2 – 5,0 см изоляции. Для этого используется несколько типов инструмента.

По 5-ти бальной системе можно оценить качество снятия изоляции и степень защиты от надрезания — повреждения жил каждым приспособлением:

Повреждение изоляция/жилы

Монтерский (кухонный) нож — 3/3
Бокорезы (кусачки) — 4/3
Стриппер — 5/4
Паяльник  или петлевой электровыжигатель — 4/4

В слаботочных телевизионных/компьютерных сетях применяют коаксиальные кабели. В процессе разделки важно аккуратно надрезать и снять изолирующую рубашку, не повредив при этом экранирующую оплетку. Для доступа к центральной жиле она распушивается и удаляется, оголяя ствол. После чего полиэтиленовая изоляция надрезается ножом или специальным приспособлением, обрезок снимается с жилы.
Бифиляр в экране состоит из пары проводов в экране, который для доступа к проводникам также предварительно распушивается на проводки, открывая доступ к каждой жиле.

Важно! Чтобы снять изолирующий материал эмалированного провода сечением меньше 0,2 мм² следует применять паяльник. Эмаль аккуратно удаляется с помощью наждачной «нулевки» перемещением бумаги вдоль проводков.

Как скрутить провода правильно

Чаще всего скрутка применяется при ремонте электропроводки, шнуров и переходников (включая слаботочные) бытовой техники и аппаратуры. Если вести речь о домашней электросети, то нормами предусмотрено использование в домах провода с сечением токонесущей жилы 1,5–2,0 мм из меди и 2,5–4,0 мм из алюминия. Обычно для разводки используют провода марок ВВГ и ПВ в полихлорвиниловой оболочке. Силовые шнуры марок ШВЛ и ШТБ с резиновой или ПВХ изоляцией имеют сечение 0,5 – 0,75 мм.
Пошагово сращивание проводов между собой можно производить следующим образом:

1. Обезжириваем оголенные концы проводов, протерев ацетоном/спиртом.
2. Удаляем слой лака или оксидную пленку, зачищая проводники наждачной бумагой.
3. Накладываем кончики так, чтобы они скрестились. Накручиваем по часовой стрелке не менее 5 витков одной жилы на другую. Чтобы скрутка получилась плотной, используем плоскогубцы.
4. Изолируем открытые токонесущие части проводов с помощью изоленты, или накручиваем изолирующий колпачок. Они должны заходить за изоляцию на 1,5–2,0 с, чтобы прикрыть оголенные участки проводников.

Для сращивания между собой многожильного зачищенного провода с одножильным используется другая техника навивки:

1. Многожильным проводом обкручивается одинарный провод, оставляя свободным конец без навивки.
2. Конец одножильного провода загибается на 180°так, чтобы он прижал скрутку, затем прижимается плоскогубцами.
3. Место соединения должно быть прочно зафиксировано изолентой. Для лучшей эффективности следует использовать изолирующую термотрубку. Для этого отрезок кембрика нужной длины натягивается на соединение. Чтобы он плотнее обхватил проводку, трубку следует прогреть, к примеру, феном или зажигалкой.

При бандажном соединении свободные концы кладутся друг к другу и сверху обматываются имеющимся отрезком провода (бандажом) из однородного материала.
Сцепка желобком предусматривает, что перед взаимным перекручиванием конфигурируются небольшие крючки из концов провода, они перецепляются между собой, затем края обматываются.
Существуют более сложные разновидности параллельных/последовательных соединений. Соединение проводов методом скрутки используют профессиональные электроремонтники при проведении восстановительных работ.

Важно! Медь и алюминий имеют разное омическое сопротивление, при взаимодействии активно окисляются, соединение по причине разной жесткости получается непрочным, поэтому соединение этих металлов нежелательно. В случае крайней необходимости соединяемые кончики следует подготовить – облудить оловянно-свинцовым припоем (ПОС) с помощью паяльника.

Почему лучше обжать (опрессовать) провода

Опрессовка проводов – один из самых надежных и качественных способов механических соединений, применяющихся в настоящее время. При такой технологи шлейфы проводов и кабелей обжимаются в соединительной гильзе с помощью пресс-клещей, обеспечивая плотный контакт по всей длине.

Гильза представляет полую трубку и может изготавливаться самостоятельно. При размере гильз сечением до 120 мм² применяются механические клещи. Для больших сечений применяются изделия с гидравлическим пуансоном.

При обжатии гильза обычно приобретает форму шестигранника, иногда производится местное вдавливание в определенных частях трубки. В опрессовке применяются гильзы из электротехнической меди ГМ и алюминиевые трубочки ГА. Данный способ допускает обжатие проводников из разных металлов. Во многом этому способствует обработка составных компонентов кварцево-вазелиновой смазкой, предотвращающей последующее окисление. Для совместного использования существуют комбинированные алюмомедные гильзы или медные луженые гильзы ГАМ и ГМЛ.  Соединение проводов методом обжима применяется для   пучков проводников с суммарным диаметром сечения между 10 мм² и 3 см².

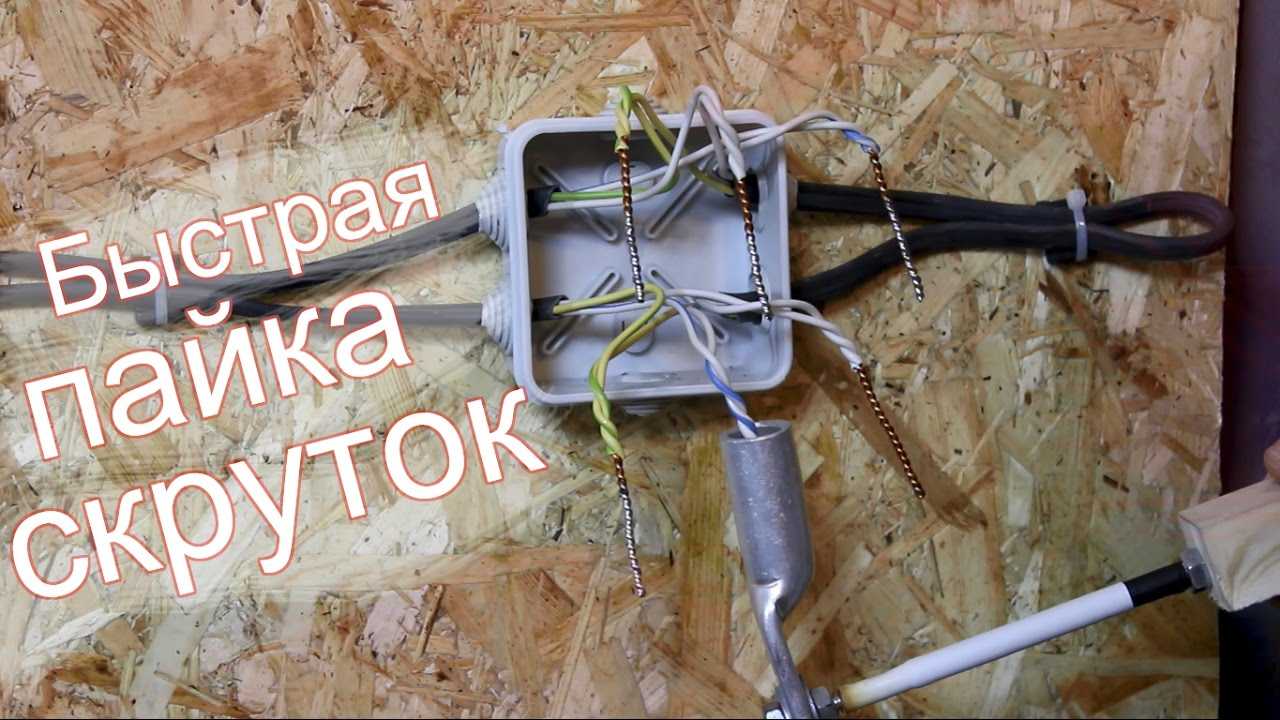

Пайка как надежная альтернатива скрутке

Ближайшей альтернативой скрутке, запрещенной для электромонтажа, является соединение проводов методом спайки. Он требует специальных приспособлений и расходных материалов, но обеспечивает абсолютный электрический контакт.

Совет! Спайка проводов внахлест считается самой ненадежной в технологии. В процессе эксплуатации припой крошится и соединение размыкается. Поэтому пред пайкой наложите бандаж, обмотайте кусочком провода меньшего диаметра соединяемые части, или скрутите вместе проводники.

Понадобится электропаяльник мощностью 60–100 Вт, подставка и пинцет (тонкогубцы).  Жало паяльника следует очистить от окалины заточить, подобрав предварительно наиболее подходящую форму кончика в виде лопатки, а корпус прибора подсоедините к заземляющему проводу.  Из «расходников» потребуется припой ПОС-40, ПОС-60 из олова и свинца, канифоль в качестве флюса. Можно использовать проволоку из припоя с, помещенной внутрь структуры, канифолью.

Если потребуется паять сталь, латунь или алюминий, потребуется специальная паяльная кислота.

Важно! Нельзя перегревать места примыкания. Чтобы не поплавилась изоляция при пайке обязательно используйте теплоотвод. Для этого придерживайте оголенный провод между местом нагрева и изоляцией пинцетом или тонкогубцами.

1. Зачищенные от изоляции жилы следует облудить, для чего разогретые паяльником кончики помещают в кусочек канифоли, они должны покрыться коричнево-прозрачным слоем флюса.
2. Помещаем кончик жала паяльника в припой, захватываем каплю расплавленного и равномерно обрабатываем поочередно провода, проворачивая и двигая по лопатке жала.
3. Приложить или скрутить вместе провода, зафиксировав неподвижно. Прогреть жалом в течении 2–5 с. Обработать спаиваемые участки слоем припоя, дав растечься капле по поверхностям. Перевернуть соединяемые провода и повторить операцию с обратной стороны.
4. После остывания места пайки изолируются по аналогии со скруткой. В некоторых соединениях они предварительно обрабатываются кисточкой, смоченной в спирте и покрываются сверху лаком.

Совет! Во время и после пайки в течении 5–8 с. провода нельзя дергать и шевелить, они должны находиться в неподвижном положении. Сигналом к тому, что структура затвердела, служит приобретение матового оттенка поверхностью припоя (в расплавленном состоянии он блестит).

А все-таки сварка предпочтительней

По прочности соединения и качеству контакта сварка превосходит все прочие технологии. В последнее время появились портативные сварочные инверторы, которые можно переносить в самые малодоступные места. Такие аппараты легко удерживаются на плече сварщика с помощью ремня. Это позволяет работать в труднодоступных местах, например, производить сварку со стремянки в распределительной коробке. Для сварки металлических жил в держатель сварочного аппарата вставляются угольные карандаши или обмедненные электроды.

Основной недостаток сварочной технологи – перегрев свариваемых деталей и оплавливание изоляции устраняется с помощью:

• Правильной регулировки сварочного тока 70–120 А без перегрева (в зависимости от количества свариваемых проводов сечением от 1,5 до 2,0 мм).
• Кратковременности процесса сварки не более 1–2 секунд.
• Плотной предварительной скруткой проводов и установкой медного теплоотводящего зажима.

Производя соединение проводов методом сварки скручиваемые жилы следует выгнуть и срезом обязательно развернуть кверху. К торцу проводов, подсоединенных к массе, подносится электрод и зажигается электродуга. Расплавленная медь шариком стекает вниз и покрывает оболочкой проволочную скрутку. В процессе остывания на теплую структуру одевается изолирующий пояс из отрезка кембрика или другой изолирующий материал. В качестве изолирующего материала подойдет также лакоткань.

Клеммники – самые эргономичные электроустановочные изделия

Правилами ПУЭ, п.2.1.21 предусмотрен вид соединений с помощью сжимов (винтов, болтов). Существует соединение непосредственно с помощью элементов крепежа «на весу», когда сквозь петельки каждого из проводов продевается винт, шайба и фиксируется гайкой с обратной стороны.

Такая инсталляция оборачивается несколькими витками изоленты и считается достаточно практичной и надежной.
Более эргономичны электроустановочные изделия, называемые винтовыми клеммниками. Они представляют контактную группу, размещенную в корпусе из изолирующего материала (пластика, фарфора). Наиболее часто соединение проводов методом с помощью клеммников   встречается в распределительных коробках и электрощитках. Чтобы подсоединить провод, надо его просунуть в гнездо и закрутить винт, прижимная планка надежно закрепит жилу на посадочном месте. К ответному гнезду, закороченному с первым, подключается другой соединяемый провод.

В самозажимных клеммниках типа WAGO провод защелкивается в гнезде, для лучшего контакта применяется специальная паста или гель.

Ответвительные зажимы представляют капитальный вариант винтового клемммника с несколькими закороченными отводами, используются преимущественно на улице и местах с неблагоприятными условиями окружающей среды.

Соединительные зажимы представляют изолирующий колпачок с резьбой внутри, он наворачиваются на скрутку, одновременно сжимая и защищая от механических воздействий.

как правильно скручивать электрический провод

Для обеспечения соединений и ответвлений при электромонтажных операциях применяется скрутка проводов. Контакты при таком способе коммутации должны быть надёжными. Проведение работ по устройству проводки всех типов — в быту или в промышленности — подчиняется собранию требований и правил как правильно скручивать провода. Они гласят, что в точках соприкосновения жил невозможно появление добавочного сопротивления. Пренебрежение этим правилом приведёт к нагреву места контакта.

• Плюсы и минусы скруток
• Скрутка проводов с разными жилами
• Возникновение оксида
• Сопротивление в месте совмещения проводов
• Разновидности соединений в электросхемах

Выполнение присоединения согласно нормам электробезопасности происходит подобными методами:

• Скрутками.
• Сваркой.
• Пайкой.
• Винтовым зажимом.
• Клеммниками и колодками.
• Самозажимными экспресс-клеммами.
• Колпачками СИЗ.

Соединение проводов скруткой подразумевает наличие преимуществ и недостатков метода. Существует регламент ПУЭ на запрет такой операции. Но невзирая на него скрутку применяют часто.

Скручивание контактов происходит при черновом монтаже. Объясняется это надобностью установления факта корректной работы уже смонтированных подключений. Проверяют целостность электрических линий, вводят необходимые поправки, устанавливают дополнительные устройства:

• коммутационные конструкции;
• простые и специальные розетки;
• аппаратура для преобразования, стабилизации напряжения;
• выпрямители;
• приборы учёта.

По окончании предварительных работ полностью собранная схема проходит испытание на функциональность. При неверном срабатывании оборудования, отсутствии электроэнергии выясняют причину и участок повреждения. Приходится менять неисправные узлы, производить скрутку проводов правильно.

Верная скрутка проводов даёт возможность оперативно возобновит электроснабжение. По обстановке решают как поступить с элементами присоединения:

• Готовое сочетание остаётся.
• Улучшается.
• Меняется на новое, с другим способом связки жил.
• Элементарный набор инструментов для манипуляций с проводом. Выполнить работы несложно в полевых условиях при отсутствии мощных потребителей.

Простейшее соединение сохранить безопасный контакт длительное время при следовании всем необходимым инструкциям по скрутке электрических проводов.

Поэтому стоит предусмотреть максимальное количество подключаемых приборов, решить как правильно сделать скрутку проводов, рассчитать подходящее сечение кабеля, дальнейшее развитие энергосистемы в случае роста числа потребителей. Тогда смонтированная спайка прослужит надёжно не один год.

Скручивание кабельных жил для соединения кусков проводки друг с другом появилось сразу после открытия электричества. Поначалу такой способ устраивал всех. Но время на месте не стоит, появилось новое электрооборудование, возросла потребность в развитии энергетических сетей с повышенной мощностью и силой тока. Встал вопрос, как правильно скрутить провода в усложнившихся реалиях. Скрутки перестали в таких условиях гарантировать бесперебойную работу. Но на бытовом уровне она применяется широко и удовлетворяет требованиям сетей с невысокой нагрузкой.

Плюсы и минусы скруток

Соединять провода сплетением не рекомендуется в отпайках с высокой мощностью потребителей: электроплиты, нагревательные и тепловые приборы, компьютерная техника.

Достоинствами плетёного соединения представляются:

• скорость выполнения скрутки;
• долгий срок использования при качественном монтаже;
• не требует применения сложных инструментов;
• идеально обслуживает сети сигнализации, где нет мощного электрооборудования;
• по необходимости контактное место можно дополнительно протянуть или пропаять;
• стоит недорого;
• отпайка содержит два — четыре ответвления одновременно;
• присоединение повторяется при ошибке или неаккуратном исполнении.

Недостатков тоже немало:

• качественная изоляция;
• не предназначена к применению в силовых сетях;
• неудобный способ сборки проводов;
• при нагреве возникает возгорание;
• посадка напряжений, связанная, с перегрузками фидеров.

Скрутка проводов с разными жилами

Такие совмещения категорически запрещены к применению. Медный и алюминиевый провод сочетать недопустимо! При касании эти металлы вступают в химическую реакцию окисления, гальванизируются. Контактное соединение разрушается. При возрастании нагрузки в цепи ускоряется эрозия спайки. Подсоединение в таких условиях приводит к печальным результатам:

• нагрев, искрение и, как следствие, пожар;
• ослабление контакта в точке спайки;
• сокращается размер пространства соприкасания;
• скачки по мощности на участке цепи срывают тепловое равновесие и разрушают скрутку.

Возникновение оксида

Влияние воздуха на проводники окисляет место соединения. Для медных и алюминиевых жил такая агрессивная среда сокращает срок службы. Применение дорогих металлов вроде серебра или золота в обычных схемах экономически не целесообразно. Проблема решается изолированием скруток качественным диэлектрическим материалом с правильными методами выполнения. Такие меры продлевают беспроблемную работу паечной точки и всей схемы.

Сопротивление в месте совмещения проводов

Результатом слабого контакта между жилами кабеля становится повышение сопротивления в этом месте. Появляется нагрев на переходном пространстве и разрушение всей соединительной схемы. Плотное сцепление проводов уменьшит подобные риски.

Разновидности соединений в электросхемах

Скрутки классифицируют по материалу изготовления жил-участников операции, их видов, способа скручивания. Площади сечений, допустимая нагрузка должны быть идентичными.

Провода с медными жилами позволяют многократное, до десяти раз, кручение без ущерба прочности и контакта. Они запросто подходят и для тройных — четверных соединений. Алюминиевый кабель не так устойчив к механическому воздействию. Одна-две попытки сплётки — и он обламывается.

Жилы кабеля бывают одно-и многопроволочные. Метод скрутки необходимо находить с учётом этой особенности.

Для обустройства временной или мобильной проводки выбирают более многоразовый витой мягкий шнур. Стационарную и окончательную электросхему составляют монолитной жилой.

Соединение разнопроволочных кабелей допускается. В справочниках находятся данные для всех видов. Следуя цифрам, подбираются материалы для монтажа из проводов с разными комбинациями жил. Нужно учесть сечение по номиналу тока. Способы сплетения таких оконцовок не различаются.

Соединение проводов прослужит не один год если при выполнении соблюдается точный порядок изготовления.

• Участки жил бережно очищаются от изоляции на пятьдесят миллиметров ножом или профессиональным инструментом.
• Растворителем или бензином голые концы протираются для удаления грязи.
• Надфилем либо наждачкой снимаем лаковое покрытие с провода до блеска.
• На одну жилу одевается термоусадочная трубка.
• Подготовленные оконечности перекрещиваются и навиваются друг на дружку пассатижами не менее пяти витков.

Так поступаем со следующими жилами.

ТУ кембрик смещается на место соединения и нагревается до монолитного наложения на область скрутки. За неимением трубки используется изоляционная лента. Она накладывается тремя — четырьмя слоями в полнахлеста.

При отсутствии специальных приспособлений для сращивания кабелей применяем скрутку. Главное требование — максимальная площадь контакта жил в точке совмещения. После зачистки свиваем каждый провод у оболочки на один сантиметр. Оголённые концы распушаем по волоскам. Манипуляция производится с каждым контактом.

Последовательное подсоединение выполняется совмещением встречных пучков один в другой, чтобы проводки жил перемешались между собой. Закрутка совершается с двух сторон в противоположных направлениях.

При монтаже в параллель манипуляции близки. Провода подходят домиком и распушённые венчики заплетают в косу. Соединения уплотняется пассатижами и изолируется.

Самый лёгкий метод спайки однопроволочных жил называется параллельным. Провода сближают под произвольным углом, зачищенные участки закручиваются от места сцепления.

Для наращивания способом простого последовательного сплетения голые провода загибают, сдвигают навстречу до пересечения и скручивают винтом в противоположные стороны.

Когда один провод перед соединением загибается и завивается вокруг второго в 2 местах (у изоляции и в районе своего подогнутого края), происходит сращивание кабеля способом параллельного пересечения с жёлобом.

Подобное последовательное свивание делается с оплёткой обоих жил. Формируются два кручёных места у основания изоляционного слоя.

Соединение при содействии бандажа требуется при работе с жёстким проводом или кабелем большого сечения. Подобная методика тоже располагает параллельной и последовательной версиями. Предварительно подготавливается жила из монолитного провода более тонкого сечения, мягкая и из материала, аналогичного основному кабелю. Зачищенные концы сгибают под прямым углом, подводят друг к дружке. Подготовленная бандажная жила обвивается вокруг них равномерными оборотами.

Присоединение дополнительного провода и ветви по каждому варианту происходит параллельным способом. Разветвление бандажом различается тем, что обкручивается только присоединяемый отросток.

При интенсивном развитии электронной техники нагрузка на электрические сети возрастает. Растут и требования к надёжности спаек веток подачи тока. Соединение методом скруток постепенно отходит в прошлое. Хорошо это заметно на производственных площадях, где монтаж ведётся прогрессивными способами, а устаревшие сростки заменяются.

Многожильный и сплошной медный провод

: в чем разница?

Не все медные провода одинаковы, но знание того, когда какой тип провода использовать и где, потенциально может сэкономить вам массу времени, денег и головных болей.

По той же причине, по которой вы не стали бы использовать Honda Fit для буксировки кемпера, вы, вероятно, не стали бы использовать трос THHN в ситуации прямого захоронения — он просто не подходит для этой работы. То же самое можно сказать и о решении, когда использовать одножильный медный провод, а когда многожильный.

На первый взгляд может показаться, что все типы медных кабелей выполняют одну и ту же функцию. Однако различие между многожильным и одножильным проводом становится более важным при рассмотрении применения.

Как изготавливается сплошная медная проволока?

Чтобы изготовить сплошную медную проволоку, стержни вытягиваются с помощью серии штампов все меньшего и меньшего размера, чтобы достичь калибра, необходимого для применения, для которого он используется.

По мере растяжения медь становится тоньше и ломче. Чтобы исправить хрупкость и подготовить кабель к использованию, он проходит процесс, называемый отжигом. Во время отжига проволока нагревается, что делает ее более прочной и пластичной.

После отжига провод готов к использованию в качестве медного изделия или может быть изолирован и использован в качестве телекоммуникационного, забора для домашних животных или трассирующего провода.

Как изготавливается многожильный медный провод?

Многожильный или скрученный кабель представляет собой несколько отдельных прядей проволоки меньшего сечения, скрученных вместе для создания изделия большего сечения.

Для изготовления многожильных медных проводов вытягиваются и отжигаются отдельные провода. Когда они готовы, их пропускают через другую машину, которая скручивает их вокруг центральной проволоки.

В зависимости от необходимого сечения эти жилы могут состоять из семи или более жил калибра 30 или 34 AWG (американский калибр проводов). Чем больше прядей добавлено, тем более гибкой становится проволока.

Имеет значение и то, как скручены провода. Например:

• Провода класса B, к которым относятся стандартные силовые кабели, кабели XHHW и USE/USE, скручены концентрически. По мере добавления дополнительных слоев направление меняется на противоположное.
• Класс K, связанный с кабелем SIS (также известным как распределительный щит или щит), может быть сложен в пучки или проложен канатом. Связанные провода не имеют определенного шаблона, связанного с ними. Канатные кабели представляют собой несколько пучков проволоки, скрученных вместе.
Кабели класса M
• используются в ситуациях, когда ключевым фактором является гибкость. Он состоит из проводов меньшего сечения.

Многожильный провод или сплошной провод: что лучше?

Чтобы ответить на этот вопрос, в первую очередь необходимо оценить ситуацию.

Планируется ли, что гибкость проекта будет иметь решающее значение? Есть ли угроза коррозии? Сколько длится бег? Все это играет решающую роль в определении того, какой кабель необходим.

Прочность

Сплошная медь прочнее многожильной. Это связано с тем, что проводник толще и представляет собой цельный кусок металла, а не несколько скрученных вместе кабелей меньшего размера.

Стоимость

Производство твердой меди обходится производителям дешевле, потому что процесс выполняется быстрее и включает меньше этапов – ее нужно только вытягивать, отжигать и изолировать (при необходимости).

Медные жилы производятся по тому же процессу, но провода должны быть скручены вместе, чтобы получился готовый продукт. Это увеличивает затраты времени и средств на производственный процесс.

Гибкость

Цельная проволока прочная и жесткая. Эти качества отлично подходят для приложений, требующих прочности, но не столько для гибкости. Многожильный провод гораздо более гибкий, что упрощает его прокладку и работу в ограниченном пространстве.

Нагрузочная способность

Несмотря на то, что конечный калибр одинаков, одножильный провод будет иметь меньшую площадь поверхности, чем многожильный или связанный, что обеспечивает более высокую нагрузочную способность и меньшее полное сопротивление. Одножильный провод также имеет более низкое падение напряжения на длинных участках, но нагревается быстрее, чем многожильный кабель.

Многожильный кабель имеет большую площадь поверхности, поскольку он состоит из нескольких разных проводов, а не из одного проводника. На длинных участках наблюдается большее падение напряжения, но многожильный провод нагревается не так быстро из-за воздушных зазоров, которые образуются при скручивании провода, позволяя теплу рассеиваться по его длине.

Коррозия

Одножильный одножильный провод лучше противостоит коррозии, чем многожильный, поскольку в нем меньше мест, где может возникнуть коррозия.

Помните те воздушные зазоры, о которых упоминалось несколько разделов назад? Те же самые воздушные зазоры, которые создают гибкую, легко гнущуюся проволоку, также предоставляют гораздо больше возможностей для коррозии отдельных жил. Проводники также могут быть покрыты лужением для предотвращения коррозии.

Области применения

Прочный одножильный кабель идеально подходит для ситуаций, когда надежность является ключевым фактором. Он хорошо работает на открытом воздухе с утвержденной изоляцией, устойчивой к солнечному свету, и подходит для непосредственного захоронения, в том числе в качестве трассирующего провода.

Монтажникам легче работать с многожильным медным проводом в труднодоступных местах и ​​внутри зданий, потому что он более гибкий и быстрый в ручном манипулировании.

Многожильный или сплошной провод? Нет конкуренции

Срезать углы или использовать неправильный провод поначалу может быть дешевле или быстрее, но эти ранние ошибки могут стать серьезными проблемами с годами.

При выборе типа электропроводки или кабелей учитывайте окружающую среду, потребности и сам проект в целом. Эти подсказки могут иметь большое значение для определения правильного типа провода для работы.

Будьте в курсе последних новостей о меди вместе с Kris-Tech! Нажмите здесь, чтобы подписаться на наш блог сегодня.

Скрутка проводника

НУЖНА ПОМОЩЬ?

ЭЛЕКТРОННАЯ ПОЧТА: [электронная почта защищена]

ЗВОНИТЕ: 800-472-4655

ЗАВЕСТИ АККАУНТ

Экономия времени при отправке запросов предложений и заказных конструкций кабелей

Часто задаваемые вопросы

Мы можем ответить на наши наиболее часто задаваемые вопросы

Одножильные и многожильные

Скрутка является важным аспектом конструкции кабеля, который необходимо учитывать. Некоторые кабели доступны в твердом и многожильном исполнении, но кабели меньшего размера обычно бывают сплошными, а кабели большего размера (обычно больше 6 AWG) имеют тенденцию быть скрученными. Когда у вас есть возможность выбора, важно понимать конструкцию вашего кабеля и то, как различия между одножильными и многожильными проводниками могут повлиять на ваше приложение.

Одножильные: Одножильные проводники состоят только из одной металлической жилы. Их легче заделывать, чем многожильные проводники, они механически прочны и недороги. Основным недостатком сплошных проводников является отсутствие гибкости.

Многожильные: Многожильные проводники состоят из нескольких металлических жил, соединенных вместе в любом количестве конфигураций (обсуждается ниже в разделе «Типы скрутки»). Они гораздо более гибкие, чем сплошные проводники, и чем больше количество жил, тем они более гибкие. Хотя скрутка может быть более дорогой, она необходима для любого провода или кабеля, которые должны выдерживать любые движения или изгибы.

Типы скрутки

Если кабель с многопроволочной жилой кажется подходящим выбором для вашего применения, вам необходимо рассмотреть тип скрутки. Хотя большинство конструкций определяются регулирующими органами, полезно знать некоторую базовую информацию о каждом типе.

	В пучках: Пряди собраны вместе без особого дизайна или расположения. Это наименее затратный вид скрутки, так как требует наименьшего количества времени и труда. Скрутка в пучки обеспечивает большую гибкость.
	Концентрический: Пряди расположены по кругу. Каждый слой меняет направление и имеет увеличивающуюся длину свивки (центральная прядь самая длинная). Концентрическая скрутка в основном выбирается из-за ее механической прочности и устойчивости к раздавливанию.
	Unilay: Пряди расположены по кругу, но все слои скручены в одном направлении и имеют одинаковую длину свивки. Однослойное расположение легкое и позволяет использовать небольшой диаметр.
	Скрутка каната: Пряди собраны в группы тросов. Каждая группа обычно состоит из 7, 13, 19 или 27 нитей, поскольку эти числа можно легко собрать в круговую конфигурацию. Канатная скрутка является наиболее гибким типом скрутки и обычно используется в кабелях размером 10 AWG и больше.
	Equilay: Пряди аналогичны прядям при концентрическом скручивании, но длина свивки одинакова для каждого слоя.

Пучковая, однослойная и концентрическая скрутка являются наиболее распространенными типами скрутки. Обязательно ознакомьтесь со спецификациями и стандартами для правил скрутки.

Классы скрутки

Классы скрутки предназначены для различных применений. См. список ниже для общего использования каждого класса скрутки.

Concentric Lay

• Класс B: Силовые кабели
• Класс C: силовые кабели; более гибкий, чем класс B
• Класс D: силовые кабели; сверхгибкая скрутка

Канаты, сложенные и связанные

• Класс G: все кабели для переносного использования (концентрическая свивка)
• Класс H: Все кабели, требующие исключительной гибкости (концентрическая прокладка)
• Класс I: Кабели аппаратуры и провода двигателя (в пучках)
• Класс K: медные провода 30 AWG; используется для стационарного обслуживания (в связке)
• Класс M: медные провода 34 AWG; используется для постоянного обслуживания (в связке)

Чтобы узнать больше о проводниках, посмотрите наше видео «Основы работы с кабелями 101: Проводники».

Проводники из сплошной медной проволоки

Манометр (АВГ)	Номинальный внешний диаметр		Номинал Круговой район милитари	Номинальная масса (фунтов на 1000 футов)	Номинал Сопротивление при 68°F (Ом/1000 футов)
	Дюймы	мм
10	.1019	2,60	10380.0	31,43	.9989
11	.0907	2,30	8234.0	24,92	1,260
12	.0808	2,05	6530.0	19,77	1,588
13	.0720	1,83	5178.0	15,68	2,003
14	.0641	1,63	4107. 0	12,43	2,525
15	.0571	1,45	3260,0	9,858	3,184
16	.0508	1,29	2583,0	7,818	4.016
17	.0453	1,15	2050.0	6.200	5,064
18	.0403	1,02	1620.0	4,917	6,385
19	.0359	.912	1200.0	3,899	8.051
20	.0320	.813	1020.0	3,092	10,15
21	.0285	.724	812.1	2,452	12,80
22	.0253	.643	640,4	1,945	16.14
23	. 0226	.574	511,5	1,542	20,36
24	.0201	.511	404,0	1,223	25,67
25	.0179	.455	320,4	.9699	32,37
26	.0159	.404	253,0	.7692	40,81
27	.0142	.361	201,5	.6100	51,47
28	.0126	.320	159,8	.4837	64,90
29	.0113	.287	126,7	.3836	81,83
30	.0100	.254	100,5	.3042	103,2
31	.0089	.226	79,7	.2413	130,1
32	. 0080	.203	63,21	.1913	164,1
33	.0071	.180	50,13	.1517	206,9
34	.0063	.160	39,75	.1203	260,9
35	.0056	.142	31,52	.09542	331,0
36	.0050	.127	25.00	.07568	414,8
37	.0045	.114	19,83	.0613	512.1
38	.0040	.102	15,72	.04759	648,6
39	.0035	.089	12.20	.03774	847,8
40	.0031	.079	9,61	.02993	1080.0

Многожильные медные провода

Калибр (АВГ)	Скрутка (ном. AWG)	Мин. Средний Внешний диаметр стренги	Приблизительный внешний диаметр		ASTM Мин. Круговой район милитари	Мин. Вес (фунты/1000 футов)	Макс. Сопротивление * при 68°F (Ом/1000 футов)
			Дюймы	мм
36	7×44	0,0019	0,006	0,152	25	0,076	414,8
34	7,42	0,0024	0,0075	0,191	39,7	0,121	260,9
32	7×40	0,0030	0,0093	0,236	64	0,195	164,1
32	19×44	0,0018	0,010	0,254	64	0,195	164,1
30◆	7×38	0,0038	0,012	0,305	100	0,304	112,0
30	19×42	0,0023	0,012	0,305	100	0,304	112,0
28◆	7×36	0,0048	0,015	0,381	159	0,484	70,7
28◆	19×40	0,0029	0,016	0,406	159	0,484	70,7
27	7×35	0,0054	0,017	0,432	202	0,614	55,6
26◆	7×34	0,0060	0,019	0,483	253	0,770	44,4
26	10×36	0,0050	0,021	0,533	253	0,770	44,4
26◆	19×38	0,0036	0,020	0,508	253	0,770	44,4
24◆	7×32	0,0076	0,024	0,610	404	1,229	27,7
24	10×34	0,0064	0,024	0,610	404	1,299	27,7
24◆	19×36	0,0046	0,024	0,610	404	1,299	27,7
24◆	42×40	0,0031	0,023	0,584	404	1,299	27,7
22◆	7×30	0,0096	0,030	0,762	640	1,947	17,5
22◆	19×34	0,0058	0,031	0,787	640	1,947	17,5
22	26×36	0,0050	0,030	0,762	640	1,947	17,5
20◆	7×28	0,0126	0,038	0,965	1020	3. Leave a Reply Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
