Как правильно соединять кабеля, скрутка, опрессовка, пайка, сварка, клеммы
Контакты в электрических цепях являются местами, к которым следует уделять повышенное внимание. Причин тому несколько.
- Во-первых – место соединения обладает повышенным сопротивлением. При плохом контакте возможен перегрев, разрыв цепи и даже возгорание проводки.
- Во-вторых – в этих местах кабель лишен заводской изоляции, поэтому риск пробоя, возникновения дуги или поражения током работника, выполняющего обслуживание проводки, а также ее пользователя – максимальный именно в местах стыковки.
- В-третьих – соединение должно обеспечивать не только электрическую проводимость, но и механическую прочность проводки.
Существует несколько распространенных способов соединения кабелей, рассмотрим каждый из них отдельно.
- Скрутка.
Самый простой способ соединения проводников. Не требует применения специальных инструментов, производится с помощью одних пассатижей.
Однако, согласно нормативной документации (ПУЭ 7 редакции), скрутка проводников, без применения дополнительных фиксирующих соединений – запрещена. Причиной тому – изначально плохой контакт, который со временем будет только ухудшаться. Категорически воспрещается соединять скруткой кабели из разных металлов! Особенно это касается медных и алюминиевых проводников, которые под воздействием электрического тока быстро окисляются.
- Опрессовка.
Надежный способ соединения, отличие которого от скрутки заключается в том, что соединенные проводники зажимаются специальной гильзой, представляющей собой металлическую трубку. Она надевается поверх скрутки (или на 2 параллельно расположенных оголенных конца проводников) и затискивается специальными пресс-клещами.
Не рекомендуется использовать для этой цели пассатижи и другой инструмент!Поверх соединения накладывается изоляция, аналогично предыдущему способу.
Для соединения кабелей методом опрессовки — необходимо применять гильзы из металла, аналогичного материалу проводников (медные кабели – медными трубками, алюминиевые – алюминиевыми).
- Пайка.
Более трудоемкий, но и надежный способ соединения. Для того, чтобы соединить проводники таким способом – потребуется паяльник, припой ПОС, флюс и абразивная шкурка с мелким зерном.
Для того, чтобы приступить к пайке – необходимо очистить концы кабелей от изоляции. Затем производится обработка их наждачной бумагой. Провода соединяются методом скрутки, после чего наносится флюс. С помощью раскаленного паяльника наносится припой так, чтобы он заполнил неровности скрутки. Когда олово застынет – спиртом осуществляется очистка места соединения и наносится изоляция.
Виды скрутки для соединения пайкой вы можете увидеть на иллюстрации ниже.
- Сварка
Самый надежный, но наиболее сложный способ соединения. Благодаря смешиванию частиц металла соединяемых поверхностей – достигается отличная проводимость. Именно сварное соединение рекомендовано ПУЭ.
Сваривать можно лишь кабели из одного металла. Для этого необходим сварочный аппарат (понижающий трансформатор), угольные электроды, наждачная бумага, защитный флюс и средства безопасности (перчатки, маска или очки и т.д.).
Производится зачистка концов проводников, которые затем зачищаются шкуркой до блеска. Провода соединяются скруткой. Электрод с флюсом подносится к концу скрутки, на него подается напряжение. Держать электрод следует до образования металлического шарика на конце провода (контактной точки). После того, как расплав затвердеет – можно убрать электрод. Место сварки очищается от флюса, соединение лакируется и изолируется.
- Винтовые клеммы, самозажимные наконечники.
Существуют готовые приспособления для быстрого и эффективного соединения проводников. К ним относятся винтовые клеммы, самозажимные наконечники, клеммники. Отличительной особенностью всех этих изделий является простота и скорость соединения. Достаточно зачистить концы проводов от изоляции, вставить в зажим и зафиксировать. Одно из главных достоинств изделий – возможность соединить кабели из разных металлов.
- Болтовое соединение
В случае необходимости соединить медный и алюминиевый провода без применения специальных средств – можно воспользоваться обычным болтом с гайкой и тремя шайбами.
На болт надевается шайба, после этого на нее накладывается петля первого провода. Поверх нее опять надевается шайба, накладывается петля второго провода. На нее также накладывается шайба, которая прижимается гайкой. Способ простой и надежный, подойдет в случае, когда надо срочно организовать подключение, а сварку или пайку произвести нет возможности. Впрочем, надежность такого соединения позволяет использовать его и на постоянной основе.
Следует помнить, что нельзя использовать алюминиевые и медные шайбы в таких случаях. Сталь является оптимальным вариантом, так как окисляется меньше.
3 простых способа соединить провода
В первую очередь вы должны понимать, что в разных условиях могут применяться различные типы соединений. И их выбор зависит от конкретно поставленной задачи.
Например, соединять провода малых сечений до 2,5мм2 в компактной распредкоробке, гораздо удобнее клеммниками или зажимами. А вот если речь идет о штробе или кабельном канале, то здесь уже на первое место выходят гильзы.
Рассмотрим три наиболее простых и одновременно надежных вида соединений.
Начнем с соединения типа СИЗ. Расшифровывается он как:
- Соединительный
По виду напоминает простой колпачок. Бывает разных цветов.
Причем каждый цвет означает принадлежность к конкретным сечениям жил.
В этот колпачок вставляются жилы и скручиваются между собой.
Как делать правильно, сначала скрутить жилы и после этого одеть колпачок или закручивать их непосредственно самим СИЗом, подробно рассматривается в статье “Колпачок СИЗ для скрутки проводов.”
В итоге, благодаря СИЗу у вас получается старая добрая скрутка, только сразу же защищенная и изолированная.
Вдобавок ко всему, с подпружиненным контактом, который не дает ей ослабнуть.
Кроме того, этот процесс можно слегка автоматизировать, применив насадку под СИЗы для шуруповерта. Об этом также рассказывается в вышеприведенной статье.
Следующий вид – это клеммники Wago. Они также бывают разных размеров, и под разное количество соединяемых проводов – два, три, пять, восемь.
Ими можно стыковать между собой как моножилы, так и многопроволочные провода.
Для многопроволочных, у зажима должна быть защелка-флажок, которая в открытом состоянии без труда позволяет вставить провод и зажать его внутри после защелкивания.
Эти клеммники в домашней проводке по заявлению производителя спокойно выдерживают нагрузку до 24А (свет, розетки).
Попадаются отдельные компактные экземпляры и на 32А-41А.
Вот наиболее популярные типы зажимов Wago, их маркировка, характеристики и под какое сечение рассчитаны:
Серия 2273Серия 221-222Серия 243Серия 773Серия 224
Есть еще и промышленная серия под сечения кабелей до 95мм2. Клеммы у них действительно большие, но принцип работы практически такой же, что и у маленьких.
Когда замеряешь нагрузку на таких зажимах, с величиной тока более 200А, и при этом видишь, что ничего не горит и не греется, у многих пропадают сомнения в продукции Wago.
Если у вас зажимы Ваго оригинальные, а не китайская подделка, и при этом линия защищена автоматическим выключателем с правильно подобранной уставкой, то такой вид соединения по праву можно назвать самым простым, современным и удобным в монтаже.
Нарушите какое-либо из вышеприведенных условий и результат будет вполне закономерным.
Поэтому не нужно ставить wago на 24А и при этом защищать такую проводку автоматом на 25А. Контакт в этом случае при перегрузке у вас выгорит.
Всегда правильно подбирайте именно клеммники ваго.
Автоматы, как правило, у вас уже стоят, и защищают они в первую очередь электропроводку, а не нагрузку и конечного потребителя.
Также есть достаточно старый вид соединения, типа клеммных колодок. ЗВИ – зажим винтовой изолированный.
С виду это очень простое винтовое подключение проводов между собой. Опять же бывает под разные сечения и разнообразных форм.
Вот их технические характеристики (ток, сечение, размеры, крутящий момент винтов):
Однако ЗВИ имеет ряд существенных недостатков, из-за которых его нельзя назвать самым удачным и надежным соединением.
В основном таким способом можно соединить только два провода друг с другом. Если конечно специально не выбирать большие колодки и не пихать туда по несколько жил. Что делать не рекомендуется.
Такое винтовое подключение хорошо подходит для моножил, а вот для многопроволочных гибких проводов – нет.
Для гибких проводов вам придется их прессовать наконечниками НШВИ и нести дополнительные затраты.
В сети можно найти видеоролики, где в качестве эксперимента микроомметром замеряются переходные сопротивления на разных типах соединений.
Удивительно, но наименьшее значение получается у винтовых зажимов.
Но не следует забывать, что этот эксперимент относится к “свежим контактам”. А попробуйте сделать такие же замеры через год или два интенсивной эксплуатации. Результаты будут совершенно другими.Соединение меди и алюминия
Зачастую попадается ситуация, когда необходимо соединить медный проводник с алюминиевым. Так как химические свойства меди и алюминия разные, то прямой контакт между ними, при доступе кислорода приводит к окислению. Нередко даже медные контакты на автоматических выключателях подвержены такому явлению.
Образуется оксидная пленка, возрастает сопротивление, происходит нагрев. Здесь рекомендуется применять 3 варианта, чтобы этого избежать:
- болт + гайка со стальными шайбами
Они убирают прямой контакт между алюминием и медью. Связь происходит через сталь.
- специальные клеммники Wago с пастой
Контакты разведены между собой по отдельным ячейкам, плюс паста предотвращает доступ воздуха и не дает развиваться процессу окисления.
- использование медно-алюминиевых переходных гильз ГМА
Третий простой способ соединения проводников это опрессовка гильзами.
Для стыковки медных проводов чаще всего применяют гильзы ГМЛ. Расшифровывается как:
Для соединения чисто алюминиевых – ГА (гильза алюминиевая):
Для перехода с меди на алюминий специальные переходные ГАМ:
Что из себя представляет способ опрессовки? Все достаточно просто. Берете два проводника, зачищаете на необходимое расстояние.
После этого с каждой стороны гильзы проводники вставляются во внутрь, и все это дело обжимается пресс-клещами.
При очевидной простоте, есть в этой процедуре несколько правил и нюансов, при не соблюдении которых можно легко испортить, казалось бы, надежный контакт. Читайте об этих ошибках и правилах как их избежать в статьях ”5 правил опрессовки” и ”Обжим изолированных наконечников, гильз и клемм”.
Для работы с проводниками больших сечений 35мм2-240мм2 используется гидравлический пресс.
До сечений 35мм2 можно применять и механический с большим размахом ручек.
Гильзу нужно обжимать от двух до четырех раз, в зависимости от сечения провода и длины трубки.
Самое важное в этой работе – это правильно подобрать размер гильзы.
Например при соединении моножил, гильзу обычно берут на размер меньшего сечения.
А еще таким образом можно соединить в одной точке одновременно несколько проводников. При этом будет использована всего одна гильза.
Главное полностью заполнить ее внутренне пространство. Если вы обжимаете одновременно три проводника, и у вас внутри остались еще пустоты, то нужно это свободное пространство ”забить” дополнительными кусочками того же провода, либо проводниками меньшего сечения.
Только после этого можно прессовать.
После обжатия такое соединение требуется заизолировать. Удобнее всего это сделать термоусаживаемой трубкой ТУТ.
Есть трубки с клеевой основой. При нагреве такой клей вытекает наружу и обеспечивает герметичность соединения.
Изолирование при помощи термотрубки также довольно простой процесс. При отсутствии газовой горелки или фена, для малых сечений достаточно даже зажигалки.
Опрессовка гильзованием является одним из самых универсальных и надежных соединений, особенно при необходимости наращивания кабеля, в том числе вводного.
Изоляция при этом получается практически равноценной основной, при использовании еще и внешней трубки ТУТ в качестве кожуха.
Сварка и пайка
Помимо всех вышеприведенных способов соединения есть еще два вида, которые опытные электрики по праву считают самыми надежными.
- электрическая сварка
- пайка проводов
Однако такой вид стыковки никак нельзя отнести к простым. Он требует наличия специального оборудования, которого даже у 90% электриков зачастую нет в наличии.
Да и не всегда даже с его помощью можно соединить алюминиевый моножильный провод с гибким медным многопроволочным. Кроме того, вы навсегда оказываетесь привязаны к розетке или удлинителю.
А если поблизости вообще нет ни напряжения, ни генератора? Подробнее
При этом элементарные пресс-клещи наоборот, у 90% эл.монтажников как раз таки присутствуют. Не обязательно для этого приобретать самые дорогие и навороченные.
Например, аккумуляторные. Удобно конечно, ходи и только кнопочку нажимай.
Со своей задачей опрессовки хорошо справляются и китайские собратья. Причем весь процесс по времени занимает не более 1 минуты.
Статьи по теме
как соединить между собой медный и алюминиевый провод, какие бывают клеммники для многожильных и одножильных проводов, варианты крепления с пайкой и без нее
Около 70% ошибок при монтаже электропроводки связаны с проводами. Отсутствие электричества может быть обусловлено ненадежным контактом или его отсутствием в соединительной коробке, электроприборе. Далее в статье – все варианты соединения проводов, их монтаж и разновидности.
Способы соединения проводов и кабелей
Электричество – это сфера, в которой нужно тщательно подбирать материалы, следить за надежностью и работоспособностью.
Для качественного и бесперебойного электроснабжения в доме, электропровода должны быть соединены правильно.
В случае ошибки под угрозой будет не только работоспособность бытовых приборов, но и пожарная безопасность.
Когда потребуется соединять кабели
Соединение кабелей потребуется в случае некачественной разводки, выполненной ранее, либо по причине произведенных ошибок при монтажных работах. Чтобы восстановить подачу электричества в дом, требуется соединить электропровода. Сделать соединение можно способами, которые условно делятся на 2 группы:
- Для первой группы специальное оборудование не требуется.
- Для второй группы уже нужны определенные умения и профессиональные инструменты.
Работы по соединению кабелей должны производиться с соблюдением техники безопасности.
Виды кабелей для соединения
Наиболее распространенный кабель для домашней электропроводки – это электропровод соединительный ПВС, состоящий из двух изолирующих слоев. Жилы медные, многожильные, скручены вдоль центральной оси. Провод гибкий, поэтому отлично подходит для различных соединений.
Напряжение подключаемых приборов должно быть до 380 Вольт.
Сечение выбирается в зависимости от нагрузки:
- для тока в 6 А используется ПВС с сечением 0,75 мм.;
- для 10 Ампер – сечение составляет 1 мм.;
- для токов в 16 А – 1,5 мм.
Помимо провода ПВС для соединения существуют многожильные кабели ШВВП, ПУГНП, ПРС, КГ. Они используются реже для домашней проводки, чем ПВС.
Как лучше надежно соединить между собой два кабеля
Способы соединения кабелей, при которых нужно оборудование и умения в области электротехники:
- пайка;
- сварка;
- обжим гильзами.
Простые способы соединения, не требующие инструментов и знаний:
- соединение с помощью клеммных колодок;
- пружинные зажимы;
- колпачки СИЗ;
- болтовое соединение.
Выбор способа соединения зависит от характеристик проводов. Требуется учитывать вид и материал жилы, количество проводков, условия эксплуатации.
Со спайкой
Спайка – распространенный способ соединения кабелей. Для работы нужен паяльник, канифоль, припой и наждачная бумага. Как соединять провода путем пайки:
- зачистка изоляции;
- очистка от окислов при помощи наждачной бумаги;
- проводники нужно залудить – канифоль укладывается на провод, ее разогревают паяльником до тех пор, пока провод не покроется канифолью;
- проводники собираются вместе, на них нужно нанести пузырящуюся канифоль и прогреть, пока припой не растечется;
- место пайки охлаждается.
Сложность процесса заключается в наличии профессиональных навыков. Нельзя перегревать место припоя, либо перекручивать его при нагреве, иначе может расплавиться изоляция. Важно обеспечить качественный и надежный контакт проводов. Пайка используется в малоточной электрике.
Без пайки
Соединение проводов без пайки осуществляется при помощи специальных соединительных элементов. Также возможно соединить провода скруткой. Скрутка является самым простым способом, который не требует оборудования, но также этот метод самый ненадежный.
Использовать только соединение скруткой по правилам ПУЭ запрещено.
Медные
Медный провод можно соединить при помощи клеммных колодок, зажимов Wago (обязательно с использованием специальной пасты), при помощи болта, пайки.
Алюминиевые
Алюминиевые провода также можно соединять любым методом, но с некоторыми особенностями. При соединении металл нужно вручную зачистить от изоляции.
Напрямую соединять медные и алюминиевые провода нельзя. Место присоединения сильно нагревается и со временем контакт ослабевает. Поэтому лучше использовать клеммные колодки, wago, болтовое соединение или специальные ответвительные зажимы.
Можно ли соединять и кабели скруткой
Согласно правилам ПУЭ, скрутка запрещена, так как она не обеспечивает надежного контакта. Ее можно использовать только вместе с другим способом соединения. Также недопустимо использовать скрутку для присоединения двух разных металлов.
Многожильные и одножильные
При подсоединении многожильных проводов следует придерживаться следующих правил:
- зачистить изоляцию на 4 см;
- раскрутить проводники на 2 см;
- соединить до стыка незакрученных жил;
- закручиваются провода только пальцами;
- затянуть скрутку можно при помощи плоскогубцев;
- оголенные провода изолируются специальной лентой или термоусадочной трубкой.
Скрутить одножильные провода намного проще. Их нужно зачистить от изоляции, скрутить вручную по всей длине, затем зажать при помощи плоскогубцев, заизолировать.
Способы скрутки
Делать скрутку можно разными способами. Она может быть выполнена ответвлением, параллельным или последовательным соединением. Также для улучшения надежности контакта дополнительно используются колпачки и зажимы.
Правильная скрутка электропроводки в распределительной коробке
При скрутке нужно следовать следующему порядку действий:
- обесточить дом или квартиру;
- очистить проводки от изоляции на 4 см и более;
- раскрутить проводки на 2 см;
- соединить до стыка нераскрученные провода;
- закрутить жилы пальцами;
- затянуть скрутку плоскогубцами;
- заизолировать оголенные провода.
Соединять можно как одножильные, так и многожильные кабели.
Скрутка разного сечения
Нельзя скручивать провода с сильно разными диаметрами. Такой контакт не является надежным и устойчивым. Можно скручивать провода соседних сечений – например 4 кв.мм и 2,5 кв.мм. При скрутке нужно следить, чтобы обе жилы обвивали друг друга. Тонкий провод не должен накручиваться на толстый, иначе контакт будет ненадежным. Затем нужно произвести пайку или сварку места соединения.
Колпачки скрутки
Колпачки помогают надежно заизолировать место контакта. Колпак выполнен из пожаростойкого материала, внутри него находится металлическая часть с резьбой.
Сделать скрутку при помощи колпачков достаточно просто – нужно снять изоляцию на 2 см, слегка закрутить провода. На них надевается колпачок и поворачивается несколько раз, пока металлические провода не окажутся внутри.
С помощью контактных зажимов
Контактный зажим состоит из винта, пружинной шайбы, основания, токоведущей жилы и упора, ограничивающего растекание алюминиевого проводника. Сделать соединение при помощи контактного зажима просто – достаточно лишь зачистить концы проводков на 12 мм и вставить их в отверстие зажима. Контактные зажимы используются как для одножильных, так и для многожильных проводников.
Как заварить скрутку
После скрутки провода нужно запаять. Для этого провода перед скруткой лудят и наносят на них канифоль. Разогретый паяльник опускается в канифоль, им нужно провести по зачищенной части проводков. После скрутки на паяльник берут олово, прогревают место соединения до тех пор, пока олово не станет затекать между витками. На такой способ требуется много времени, но он является надежным и качественным.
Способы соединения проводов или кабелей между собой
Места соединения двух проводников должны удовлетворять следующим требованиям:
- надежность;
- механическая прочность.
Соблюсти эти условия можно и при соединении проводников без спайки.
Опрессовка
Этот метод требует наличия специального оборудования. Опрессовка проводов гильзами проводится как для медных, так и для алюминиевых проводов разных диаметров. В зависимости от сечения и материала выбирается гильза.
Алгоритм опрессовки:
- зачистка изоляции;
- зачистка проводов до чистого металла;
- провода нужно скрутить и вставить в гильзу;
- проводники обжимаются при помощи специальных клещей.
Подбор гильзы вызывает основные сложности. Неправильно выбранный диаметр не сможет обеспечить надежного контакта.
Болтовое соединение
Для контакта используются болты, гайки и несколько шайб. Место соединения получается надежным, но сама конструкция занимает много места и неудобна при укладке.
Порядок соединения такой:
- зачистка изоляции;
- зачищенная часть укладывается в виде петли с диаметром, равным сечению болта;
- на болт надеваются шайба, затем один из проводников, другая шайба, второй проводник и третья шайба;
- конструкция затягивается гайкой.
С помощью болта можно соединить несколько проводов. Затягивание гайки производится не только руками, но и ключом.
Клеммники
Клеммник представляет собой контактную пластину в полимерном или карболитовом корпусе. С их помощью соединить провода может любой пользователь. Соединение происходит в несколько этапов:
- зачистка изоляции на 5-7 мм;
- удаление оксидной пленки;
- установка проводников в гнезда друг напротив друга;
- фиксирование болтами.
Плюсы – можно соединить кабели разных диаметров. Недостатки – можно соединить только 2 проводка.
Виды клеммников для многожильных и одножильных кабелей
Всего существует 5 основных видов клеммников:
- ножевые и штыревые;
- винтовые;
- зажимные и самозажимные;
- колпачковые;
- ужимные типа «орех».
Первый вид используется редко, они не рассчитаны на большие токи и имеют открытую конструкцию. Винтовые клеммы создают надежный контакт, но не подходят для соединения многожильных кабелей. Зажимные клеммники – самые удобные в применении приборы, для их установки не нужно специальное оборудование. Колпачковые также используются часто, но в отличие от зажимных приборов колпачки можно использовать неоднократно. «Орех» практически не используется.
Клеммы в распределительной коробке (медные или металлические)
Клеммы являются самым распространенным способом соединения в распределительной коробке. Они стоят дешево, легко монтируются, обеспечивают надежную фиксацию контакта и могут использоваться для соединения меди и алюминия. Недостатки:
- дешевые приборы обладают низким качеством;
- соединить можно только 2 провода;
- не подходят для многожильные проводов.
Самозажимные клеммники WAGO
Используется 2 вида клеммников Ваго:
- С плоскопружинным механизмом – их еще называют одноразовыми, так как повторное использование невозможно. Внутри находится пластина с пружинными лепестками. При установке проводника лепесток отжимается, а провод зажимается.
- С рычажковым механизмом. Это наилучший вариант соединителя. Зачищенный проводник вставляется в клемму, зажимается рычажок. Возможна повторная установка.
При правильной эксплуатации клеммники Ваго работают 25-30 лет.
Использование наконечников
Для подключения используют 2 вида наконечников и гильз:
- в первых соединение производится внутри изделия;
- во втором оконцевание двух электропроводов происходит разными наконечниками.
Соединение внутри гильзы или наконечника является прочным и надежным. Также существуют специальные гильзы для подсоединения медных и алюминиевых проводов.
Пайка наконечников электропроводки
Наконечники соединяются с проводком при помощи пресса. Если его нет, можно обеспечить контакт путем пайки.
Электропровод и наконечник внутри облуживается, зачищенный кабель заводится внутрь.
Всю конструкцию на контакте надо обмотать стекловолоконной лентой, прогреть горелкой до плавления олова.
Соединители для проводов и кабелей
Соединители – это специальные устройства, облегчающие присоединение двух или нескольких проводников. Бывают винтовые и зажимные механизмы.
Винтовые зажимы
Используются для соединения проводов разного материала и различного диаметра. Исключение – многожильные электропровода, которые обжимаются специальными наконечниками. Также винтовой зажим может повредить алюминиевые провода, поэтому для такого материала их лучше не использовать.
Винтовые клеммы
Позволяют соединить между собой алюминиевые и медные проводники. Отличаются простотой соединения.
Зажим силовой
В такие зажимы зачищенный проводник помещается в отверстие до конца. Там он автоматически фиксируется прижимной пластиной. С помощью зажимов можно закреплять медные и алюминиевые проводки.

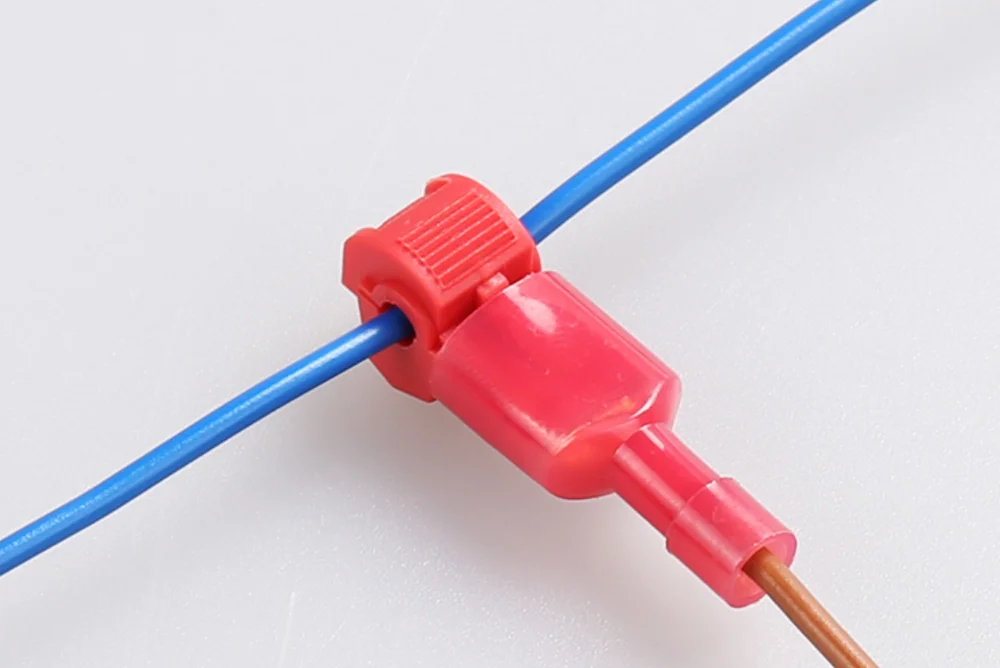

Клипсы
Для установки провода фиксатор клипсы ставится в вертикальное положение, внутрь вставляются провода, а затем фиксатор нужно перевести в горизонтальное положение. Плюс – можно внести коррективы.
Пружинные зажимы
В качестве пружинных зажимов используются колпачки СИЗ. Благодаря ним можно быстро выполнить контакт двух проводов схожих диаметров. Важно правильно подобрать зажим, иначе контакт будет ненадежным.
Пружинные клеммы
Пружинные клеммы Wago быстро и качественно обеспечивают надежный контакт. При этом со временем пружина может ослабнуть или перегреться.
Соединительные зажимы
Бывают двух видов – электрические и электротехнические. Разница лишь в токовой нагрузке. Соединение происходит внутри прибора.
Муфты
Выполняется в виде металлической трубки. Используются для проводников с сечением 0,25-16 мм. Фиксируется провод путем силового обжима. Не используются для одножильных проводов.
Соединительные колодки электропроводки при ее повреждении
При повреждении электропроводки с многожильными проводниками нельзя использовать зажимные колодки. Они дополнительно передавливают проводники, из-за чего жилы деформируются и повреждаются. В результате соединение греется, оплавляется и есть риск возникновения пожара.
Советы и правила безопасности
К сварке допускаются только мастера, имеющие квалификационную группу. К пайке также допускаются лица, имеющие навыки работы с паяльником.
Соединять кабели можно только разрешенными для них способами. Нельзя работать с поврежденными проводками. Все оголенные части требуется заизолировать.
Соединить кабели можно разными способами. Выбор метода подсоединения определяется материалом, диаметром сечения и другими параметрами. Для корректной работы электрооборудования нужно, чтобы проводники надежно соединялись. При ненадежном контакте возможен риск возникновения пожара.
Полезное видео
Виды соединения проводов: 5 простых способов
Мелкий электроремонт часто подразумевает работу с кабелем (например, соединение проводов в распределительной коробке). Иногда нам требуется устранить повреждения проводки, чтобы безопасно подключать бытовые приборы. Не обязательно быть профессионалом, чтобы сделать это правильно: основные требования к соединениям электрических контактов просты и понятны.
- Это должен быть надежный контакт без дополнительного сопротивления. Сопротивление соединяющего контакта не должно быть больше сопротивления целого куска электропровода.
- Соединения должны обладать механической прочностью на случай растяжения. Если случайные деформации провода неизбежны, то прочность контакта должна быть не меньше прочности самого проводника.
Предлагаем вам обзор способов соединения проводов между собой.
1. Соединение электропроводов скруткой
Для этой простой операции достаточно взять два проводка, снять изоляцию (для надежной скрутки изоляция удаляется в объёме не менее 5 см), а оголенные жилы кабелей затем скрутить между собой. Место скрутки обматывается обычной изолирующей ПХВ-лентой. Вместо неё можно использовать специальные колпачки для скрутки, которые крепятся к фрагменту электропроводки, тем самым изолируя оголенные части и дополнительно поджимая электрический контакт.
Недопустимо соединение скруткой проводов разнородных металлов (например, меди и алюминия). Для подобного подключения электрических проводов используйте клеммные колодки.
2. Соединение проводов пайкой
Монтаж соединений этим способом занимает чуть больше времени, а сам метод более надежен, чем обычная скрутка. При скрутке, какой бы она ни была качественной, при протекании тока контакты перегреваются. Последствием этого может стать оплавление изоляции в местах соединений электрических проводов и, как следствие, короткое замыкание и пожар. Пайка гарантирует надежный электрический контакт с малым сопротивлением и необходимой механической прочностью. Для этого применяют обычный оловянно-свинцовый припой и канифоль. Если такая работа вам в новинку, обязательно изучите технику безопасности перед тем, как проводить пайку.
3. Использование клеммных колодок
Клеммная колодка – это изолирующая пластина с контактами. С их помощью можно осуществлять соединение медных проводов в коробке с алюминиевыми. По способу закрепления клеммные колодки делятся на клеммники с затягивающим винтом и на клемники с прижимающими пластинами. Последние известны также как зажимы для соединения проводов, и их считают более надежными в сравнении с винтовыми.
4. Ответвительный сжим
«Орешки», как их называют в народе, служат ещё одним способом подсоединения к магистрали линии без создания ее разрыва. Схема сжима проста: он состоит из трех металлических пластин с винтами и изолирующей коробки, в которой располагаются эти пластины. Ответвительный сжим зачастую применяют, чтобы соединять медные и алюминиевые провода.
5. Пружинные клеммы
Пружинные клеммы для соединения проводов – это самые быстрые и, пожалуй, самые надежные соединители. Отличие пружинных клемм от винтовых состоит в том, что провода фиксируются не винтом, а пружинным зажимом. На сегодняшний день соединительных зажимов пружинного типа достаточно много, самые распространенные из них – это пружинные клеммы фирмы Wago. С их помощью могут соединяться как мягкие многожильные, так и одножильные провода разного сечения.
Способы соединения жил проводов и кабелей
Ответ на самый простой и в то же время частый вопрос. Как же всё-таки соединяются провода?
Важный элемент любой электросети — контактные соединения проводников, от качества которых в значительной мере зависит надежность всей электрической системы.
К любому такому соединению предъявляется ряд технических требований, а именно:
-
Наличие кабеля в запасе в местах соединения, ответвления и присоединения жил кабельных изделий;
-
Доступность для осмотра и ремонта мест соединения и ответвления кабелей и проводов;
-
Устойчивость к механическим воздействиям, безопасность и надежность;
-
Качественная изоляция. В частности, соединение и ответвление проводов (кроме тех, что проложены на изолирующих опорах) выполняется в специальных коробках, изоляционных корпусах сжимов, нишах и пр.
Способы соединения жил проводов и кабелей
Помимо соединения проводов и кабелей в процессе монтажа может потребоваться ответвление и оконцевание их жил. Все названные манипуляции проводятся разными способами, самые популярные из которых:
-
Скрутка — наименее надежный метод из всех описанных. Однако она прекрасно «работает», как этап соединения проводов пайкой, сваркой или колпачками СИЗ.
-
Пайка, которая представляет собой «склейку» металлов с помощью более легкого другого металла. Этот способ доступнее и удобнее сварки. Пайка особенно хороша не только для соединения, но и для оконцевания проводов и жил кабелей.
-
Сварка — наиболее прочное и надежное соединение. Можно использовать контактную, газовую и термитную сварку;
-
Опрессовка, которая делится на следующие этапы: выбор типа гильзы, инструмента для проведения работ, присоединение очищенных от изоляции жил к гильзе, сжимание и изоляция места стыка.
-
Использование зажимов, которые подходят для соединения жил проводов и кабелей. Преимущества: простота использования и отсутствие необходимости в специальном монтажном инструменте.
-
Применение клемм (клеммников): винтовых (затяжка винта или болта), соединительных (применяются в распределительных коробках и щитах), проходных (для подключения приборов и сращивания проводов) и др.
Для ответвления применяются такие же методы. Однако в качестве зажимов еще используются ответвительные (тип «орех»).
Для оконцевания (обработка и формирование жилы для создания электрического контакта) жил из алюминия сечением от 2,5-10 подойдет такой способ, как изгибание конца однопроволочной жилы в кольцо.
Качественно подобранные материалы сделают соединение проводов и кабелей надежным, эффективным, долговечным.
Как соединять провода разного сечения?
Часто бывает, что в распределительную коробку приходят провода разного сечения и их необходимо соединить. Тут вроде должно быть все просто, как и с соединением проводов одного сечения, однако тут есть свои некоторые особенности. Соединять кабели разной толщины можно несколькими способами.
Помните, что нельзя в розетке на один контакт подключать два провода разного сечения, так как тонкий не будет сильно прижиматься болтом. Это приведет к плохому контакту, большому переходному сопротивлению, перегреву и оплавлению изоляции кабеля.
Как соединить провода разного сечения?
1. С помощью скрутки с пайкой или сваркой
Это самый распространенный способ. Скручивать провода можно соседних сечений, например 4 мм2 и 2,5 мм2. Вот если диаметры проводов сильно отличаются, то хорошая скрутка уже не получится. Во время скручивания нужно следить чтобы обе жилы обвивали друг друга. Нельзя допускать чтобы тонкий провод накручивался на толстый. Это может привести к плохому электрическому контакту. Не забывайте про дальнейшую пайку или сварку. Только после этого ваше соединение будет работать много лет без нареканий.
2. С помощью винтовых зажимов ЗВИ
Про них подробно я уже писал в статье: Способы соединения проводов. Такие клеммники позволяют с одной стороны завести провод одного сечения, а с другой стороны уже другого сечения. Тут каждая жила зажимается отдельным винтом. Ниже привожу таблицу, по которой можно правильно выбрать винтовой зажим для ваших проводов.
Тип винтового зажима | Сечение подключаемых проводников, мм2 | Допустимый длительный ток, А |
ЗВИ-3 | 1 — 2,5 | 3 |
ЗВИ-5 | 1,5 — 4 | 5 |
ЗВИ-10 | 2,5 — 6 | 10 |
ЗВИ-15 | 4 — 10 | 15 |
ЗВИ-20 | 4 — 10 | 20 |
ЗВИ-30 | 6 — 16 | 30 |
ЗВИ-60 | 6 — 16 | 60 |
ЗВИ-80 | 10 — 25 | 80 |
ЗВИ-100 | 10 — 25 | 100 |
ЗВИ-150 | 16 — 35 | 150 |
Как видите, с помощью ЗВИ можно соединять провода соседних сечений. Также не забывайте смотреть на их токовую нагрузку. Последняя цифра в типе винтового зажима обозначает величину допустимого длительного тока, который может протекать через данную клемму.
Зачищаем жилы до середины клеммы…
Вставляем их и затягиваем винты…
3. С помощью универсальных самозажимных клемм Wago.
Клеммники Wago имеют возможность соединять провода разных сечений. У них есть специальные гнезда куда «втыкается» каждая жила. Например, в одно отверстие зажима можно подключить провод 1,5 мм2, а в другое 4 мм2 и все будет работать исправно.
Согласно маркировке завода изготовителя клеммами разных серий можно соединять провода разных сечений. Смотрите таблицу ниже:
Серия клеммы Wago | Сечение подключаемых проводников, мм2 | Допустимый длительный ток, А |
243 | 0,6 до 0,8 | 6 |
222 | 0,8 — 4,0 | 32 |
773-3 | 0,75 до 2,5 мм2 | 24 |
273 | 1,5 до 4,0 | 24 |
773-173 | 2,5 до 6,0 мм2 | 32 |
Вот ниже пример с серией 222…
4. С помощью болтового соединения.
Болтовое соединение проводов представляет собой составное соединения состоящее из 2-х и более проводов, болта, гайки и нескольких шайб. Оно считается надежным и долговечным.
Тут поступает так:
- зачищаем жилу на 2-3 сантиметра, чтобы хватило на один полноценный оборот вокруг болта;
- делаем кольцо из жилы по диаметру болта;
- берем болт и надеваем на не шайбу;
- на болт одеваем кольцо из проводника одного сечения;
- затем одеваем промежуточную шайбу;
- одеваем кольцо из проводника другого сечения;
- ставим последнюю шайбу и затягиваем все это хозяйство гайкой.
Таким способом можно одновременно соединять несколько жил разного сечения. Их количество ограничивается длиной болта.
5. С помощью сжима ответвительного «орех».
Про данное соединение я подробно с фотографиями и соответствующими комментариями написал в статье: Соединение проводов с помощью зажимов типа «орех». Уж позвольте я тут не буду повторяться.
6. С помощью медно-луженых наконечников через болт с гайкой.
Этот способ хорошо подходит для соединения кабелей больших сечений. Для данного соединения необходимо иметь не только наконечники ТМЛ, но и еще обжимные пресс-клещи или гидравлический пресс. Данное соединение будет немного громоздким (длинным), может не поместиться в какую-нибудь небольшую распределительную коробку, но все же имеет право на жизнь.
Соединять тут просто. На каждую жилу одевается по наконечнику, они опрессовываются и с помощью болта с гайкой и шайбами соединяется. Затем это место изолируется с помощью изоляционной ленты или термоусаживаемой трубки (ее необходимо одеть на провод до соединения).
К сожалению под рукой у меня не оказалось толстого провода и нужных наконечников, поэтому фото сделал из того что было. Думаю по нему все-таки можно понять суть соединения.
Вроде все перечислил. Если Вы знаете другие способы соединения проводов разных сечений, то пишите в комментариях.
Улыбнемся:
Сидят в камере двое:
— За что сидишь?
— За убийство.
— Сколько дали?
— 7 лет. А ты за что?
— За браконьерство.
— Сколько?
— Пятнашка.
— Это на кого же ты охотился?!
— Иду, значит, я на охоте, вижу столб телеграфный, на столбе орёл сидит. Ну, я дуплетом…
— И че?! За орла 15 лет? Ты его хоть убил?
— Ага… выстрелил, когти в одну сторону, плоскогубцы в другую.
Соединение коаксиального кабеля
Коаксиальный кабель – это высокочастотный электрический кабель, состоящий из соосно расположенного центрального проводника и оплетки (экрана), разделенных слоем диэлектрика и помещенных в общую внешнюю оболочку.
Разъемы серии F предназначены для телекоммуникационных сетей. Они используются при монтаже коллективных телевизионных антенн, систем видеонаблюдения, кабельного телевидения. Центрального контакта у данного разъема нет, его роль выполняет центральная жила коаксиального кабеля. Существует несколько способов монтажа разъемов серии F на кабель: накрутка, обжим и компрессионный зажим.
Для того чтобы произвести монтаж разъема, в первую очередь, необходимо зачистить кабель, для этого лучше использовать специальный инструмент. Инструмент надевается на кабель, делается несколько оборотов вокруг кабеля, таким образом, ножи, находящиеся внутри инструмента, надрезают изоляцию на определенную глубину. Под каждый тип кабеля может потребоваться индивидуальная настройка ножей.
Монтаж разъема с помощью накрутки на кабель является самым простым и доступным способом, так как при этом не требуется специальный инструмент для монтажа, разъем просто накручивается на оплетку коаксиального кабеля. Данный способ подойдет для соединения бытового телевизионного кабеля.
Для монтажа обжимного разъема понадобится специальный инструмент. Инструмент имеет шестигранную матрицу, которая равномерно со всех сторон обжимает втулку разъема. В зависимости от диаметра коаксиального кабеля подбирается соответствующий разъем и инструмент.
При обжиме водонепроницаемого разъема используется инструмент другого типа. Разъем надевается на кабель и с помощью инструмента, поликарбонатная втулка разъема надвигается на кабель, тем самым равномерно зажимает его по окружности.
Случается так, что коаксиальный кабель необходимо нарастить из-за перемещения оборудования или сделать новое соединение из-за повреждения кабеля. Для этого понадобится высокочастотный соединитель F I-коннектор, который представляет собой переходник F «гнездо–гнездо», позволяющий соединить между собой два штекера серии F.
После того как разъемы смонтированы на кабель, соединяем два провода с помощью F переходника «гнездо–гнездо».
Коаксиальный кабель
F разъемы
Инструмент для коаксиального кабеля
Ждем вас в наших торговых офисах.
Кабельное соединение Поставка оптоволоконной продукции, ТОиР, концевой заделки кабелей, средств безопасности и одежды для телекоммуникационной отрасли
«Мы так довольны футболками здесь. Все выглядят такими умными».
— Ashley P
«Наша компания рассматривает Cable Connection & Supply как настоящего партнера в нашем успехе, будь то OSP, безопасность или рекламные продукты, которые они продолжают делать все возможное в своем обслуживании клиентов».
— Larry S
«Я просто хотел, чтобы вы знали об обслуживании клиентов, которое я испытал с помощью Cable Connection.Я позвонил в компанию Cable Connection & Supply в четверг, и они смогли доставить бейсболки с логотипом, которые мне понадобились для встречи в понедельник. Отличное качество, цены и сервис ».
— Mitch H
« Последние несколько лет мы работаем с CC&S над нашими маркетинговыми потребностями. Всем нравятся наши высококачественные головные уборы, и куртки Carhartt, которые мы заказали для всех наших сотрудников, были потрясающими ».
— Olivia B
« Мне нравится работать с Cable Connection Supply !!!!!!!
Спасибо «
— Peggy
» CCS и их сотрудники знают, как работать и работать в сегодняшней быстро меняющейся деловой среде.Они могут быстро цитировать товары и поддерживать направления бизнеса, которые часто могут находиться за пределами их зоны комфорта. Они могут работать со сложными компонентами, а также с более стабильными, высокопроизводительными элементами. Когда продукты находятся в опасности, они активно ищут решение или рекомендуют замену ».
— Шон М.
« Все дело в качественных продуктах и отношениях. У всех есть качественные продукты. Работать с Cable Connection & Supply Co. на протяжении многих лет было большим удовольствием, основанным на дружбе и уважении.Мне действительно нравится работать с их командой ».
— Tim K
CCS, ведущий поставщик разнообразных решений для управления цепочками поставок и интегрированных решений
Основанная в 1987 году компания Cable Connection & Supply (CCS) является ведущим в отрасли поставщиком разнообразных решений для управления цепочками поставок и интегрированных решений. Мы предоставляем продукты и дополнительные услуги от более чем 1000 производителей оригинального оборудования (OEM) для предприятий электросвязи, MSO, энергетики и коммунального хозяйства, а также для правительств городов, штатов и федерального правительства.Специализируется в областях оптоволоконных продуктов и узлов, сторонних предприятий, ТОиР, заделки и сборки кабелей, распределения сетей, проводов в помещениях, центрального офиса, инструментов, испытательного оборудования, питания, средств безопасности, одежды и униформы с внутренней вышивкой и Рекламные товары.
Наша стратегия двойного складирования и обслуживания в рамках управления цепочкой поставок дает нашим клиентам лучшее из обоих миров. Наша центральная штаб-квартира / распределительный центр в Фарибо, штат Миннесота, и в регионах, в Ланкастере, штат Техас, и Окала, штат Флорида, позволяют быстро доставить нужные продукты нашим клиентам! Наша цель — предоставить нашим клиентам продукт в кратчайшие сроки при минимальных общих затратах.
Преданность и приверженностьCCS нашим клиентам не имеет себе равных. Благодаря знаниям наших групп обслуживания клиентов и технической поддержки и наших OEM-партнеров мы можем удовлетворить все ваши потребности. Наша группа быстрого реагирования также доступна 24x7x365. Если вам что-то нужно, позвоните нам, и наши специалисты поработают за вас. Свяжитесь с нами по телефону (800) 624-0532 или [email protected].
CCS сертифицирован по ISO 9001: 2015 и находится в процессе сертификации TL9000.В нашей Политике качества указано : «Наша миссия — переосмыслить дистрибуцию посредством инноваций и приверженности, при этом постоянно улучшая наши процессы». Мы стремимся предоставлять нашим клиентам самые лучшие услуги и производительность в отрасли. Мы достигаем этого за счет постоянного улучшения качества Система, основанная на отзывах наших клиентов, стратегических партнеров и коллег.
CCS является сертифицированным женским бизнес-предприятием (WBE). Эта сертификация признана на национальном уровне многими компаниями и государственными учреждениями и очень высоко ценится.Наша инициатива по разнообразию поставщиков заключается в том, чтобы постоянно вести дела с различными компаниями, которые предлагают продукты и услуги с добавленной стоимостью, которые помогают снизить общие затраты для наших клиентов.
От прототипа до большого объема, позвольте нам быть вашим поставщиком высококачественных сборок печатных плат, продуктов OEM / ODM под ключ, а также нестандартных кабелей и жгутов проводов. Мы специализируемся на предоставлении: | Cable Connection объявляет о сертификации по стандартам ISO 9001: 2015 и ISO 13485: 2016 для своего современного предприятия во Фремонте, Калифорния, Cable Connection расширяет свой отдел продаж, приветствуя Мишель Фарли в качестве менеджера по работе с клиентами Cable Connection объявляет о выпуске нового жидкого литьевого формования (LIM) жидкого силиконового каучука (LSR) на своем предприятии во Фремонте, Калифорния Cable Connection и Wilco Wire Technology объявляют о стратегическом слиянии | Trimble в сфере инженерии Наши навигационные системы обычно встраиваются в другие сложные конечные продукты, требующие передовых технологий и безупречного качества. Инженеры Cable Connection были нашими партнерами во многих проектах и всегда предоставляли необходимый нам опыт. |
Изучите все шаги для выхода в Интернет
Перед включением модема необходимо подключить его к компьютеру и к телефонной розетке или розетке кабеля.
Чтобы подключить его к компьютеру, вставьте один конец кабеля Ethernet в порт Ethernet или LAN на задней панели модема, а затем вставьте другой конец в порт Ethernet на задней панели компьютера.
Ваш модем должен поставляться с кабелем Ethernet, но подойдет любой старый кабель Ethernet. (Если у вас нет такого под рукой или тот, который был в комплекте с модемом, слишком короткий, проверьте этот пятифутовый кабель Ethernet на Amazon.)
Подключите модем к телефонной розетке или розетке кабеля
Если у вас есть Интернет DSL, вы подключите телефонный кабель к порту DSL, как показано на рисунке слева.Если у вас есть кабель, вы вставляете коаксиальный кабель в разъем «Cable In» или «RF In», как показано на рисунке справа.
Затем подключите модем к телефонной розетке или кабельной розетке.
Какой из них использовать? Это зависит от типа вашего интернет-сервиса:
- DSL internet подключается к телефонной розетке с помощью телефонного кабеля.
- Интернет-кабель подключается к розетке с помощью коаксиального кабеля.
Но, независимо от того, есть ли у вас кабель или DSL, оба должны быть подключены к вашей стене, чтобы ваш интернет-сервис работал.
Думайте об этом, как о заправке бензина в машину. Без бензина ваша машина никуда не денется, так же как ваш компьютер не может выходить в Интернет без подключения к Интернету.
Итак, вы «подключаете» свою машину к бензонасосу с помощью форсунки — но без питания бензонасос не будет работать. Вам нужно как подключение к электросети, так и подключение к насосу, чтобы заправить машину и уехать за горизонт.
Точно так же вам потребуется подключение к электросети и подключение к интернет-сервису, чтобы посмотреть The Irishman на Netflix или проверить свою электронную почту.
Подключите модем к розетке
И последнее, но не менее важное: подсоедините шнур питания к модему и вставьте его в розетку.
Теперь посмотрите, как загораются индикаторы на вашем модеме, когда он загружается. Ключевым моментом здесь является терпение — это может занять от 30 секунд до минуты или двух.
The Cable Connection — Carson City, NV
Производитель
Компания Cable Connection, основанная в 1991 году, занимается производством тросов уже более 25 лет, став специалистами в производстве нестандартных кабельных сборок диаметром до ½ дюйма, используемых в качестве ограждений для настилы, лестницы, веранды, балконы и другие перила.
Он поставляет OEM и нестандартные сборки троса клиентам в США и за рубежом. Cable Connection предлагает решения по сборке тросов «на заказ». Точность и жесткие допуски — основные качества. Возможности включают в себя внутреннюю обработку с ЧПУ, современные операции по обжимке и сборке — от кабелей привода с защитой от кабелепровода и простых шнурков до жестких допусков, сборок с множеством требований mil-spec с индивидуальными крепежными деталями и сверхтонкой хирургии до тяжелых нагрузок такелажные приложения.
Устройства Cable Connection используются в транспортных средствах, самолетах, спортивном оборудовании, весах, игровых автоматах и множестве других промышленных и потребительских товаров.
В 1998 году компания Cable Connection представила инновационную линейку натяжных и монтажных устройств Ultra-tec ® из нержавеющей стали, разработанных специально для кабельных ограждений. Линия Ultra-tec является выдающейся линией такого типа в Северной Америке, ее продукция распространяется со склада в Неваде и через дистрибьюторов в США, Европе, Центральной Америке и Мексике.
Производственные мощности включают современные компьютеризированные токарные и фрезерные станки, а также сборочные операции на современном предприятии, принадлежащем компании, построенном в 2006 году. На заводском складе в г. Невада и его общенациональным дистрибьютором, The Wagner Companies, в Милуоки, Висконсин. Комплекты кабельных перил для самостоятельной установки деревянных или металлических концевых стоек можно приобрести в Интернете.
Соответствующие классификации CSI MasterFormat®
Каталоги кабельных соединений и литература
Категории зданий, в которых специализируется кабельное соединение
Производители аналогичных продуктов
Чтобы обновить этот список или добавить профиль вашей компании в SmartBuilding Index, свяжитесь с нами.Связанные ключевые слова:кабельные перила, комплект перил, система кабельных ограждений, кабельные перила из нержавеющей стали, кабельные рейки, ultra-tec, кабельные перила, системы кабельных ограждений из нержавеющей стали, ultra tec cable, ultra tec, ultratec, система кабельных направляющих, перила кабельного настила, перила кабельной лестницы, перила DIY, ограждения кабеля, комплекты перил , комплекты перил комплекты кабельных ограждений, оборудование для кабельных ограждений, стальные кабельные перила ,
Что такое перекрестные кабели Ethernet?
Перекрестный кабель Ethernet — это сетевой кабель, используемый для прямого подключения двух сетевых устройств Ethernet, например двух компьютеров без переключателя или маршрутизатора между ними.Они используются для отправки и получения данных, обеспечивая сложную передачу данных между компьютерами, маршрутизаторами и сетями. Перекрестные кабели Ethernet аналогичны прямым кабелям, за исключением того, что у них есть пары перекрещивающихся проводов. Их внутренняя проводка меняет местами входящие и исходящие сигналы. В нем используется конструкция, которая позволяет подключать выводы вывода данных на одном конце кабеля напрямую к выводам ввода данных на другом конце кабеля.
Ethernet кроссоверные кабели vs.Прямоточные кабели
Эти два типа Ethernet-кабеля обычно используются в большинстве компьютерных сетевых передач. Прямой кабель используется в локальных сетях для подключения различных устройств, например компьютера, к сетевому концентратору, например маршрутизатору, маршрутизатору и коммутатору, ПК и коммутатору и т. Д. Это альтернатива беспроводным соединениям, когда один или несколько компьютеров получают доступ к маршрутизатору через беспроводной сигнал. Перекрестный кабель требуется только при соединении двух устройств с одинаковой функциональностью.
Еще одно существенное различие между перекрестными кабелями и стандартными коммутационными кабелями заключается в том, что каждый тип имеет разное расположение проводов в кабеле для различных целей. Если вы возьмете оба конца кабеля и сравните выводы, вы заметите, что у прямого кабеля есть совпадающие контакты, а у перекрестного кабеля контакты, как правило, поменяны местами.
Существует два стандарта прокладки кабелей Ethernet, признанные ANSI, TIA и EIA. Один — это стандарт проводки T568A, а другой — T568B.Разница между ними заключается в расположении оранжевых и зеленых пар проводов. Прямые кабели имеют единый стандарт разводки, где на обоих концах используется стандарт разводки T568A, или на обоих концах используется стандарт разводки T568B. В отличие от прямых кабелей, в перекрестных кабелях используются два разных стандарта проводки. На одном конце используется стандарт проводки T568A, а на другом конце — стандарт проводки T568B.
Обычно на перекрестном кабеле напечатаны слова Crossover или Xover, чтобы отличить его от прямого.
Разница в функциональности прямого и поперечного кабелей
Перекрестные кабели используются, когда:
- Подключение компьютера к компьютеру
- Подключение роутера к роутеру
- Подключение коммутатора к коммутатору
- Подключение концентратора к концентратору и
- Подключение маршрутизатора к ПК, поскольку оба устройства имеют одинаковые компоненты
- Подключение роутера к хабу
- Подключение компьютера к коммутатору
- Подключение порта LAN к коммутатору или компьютеру
- Подключение другого разнородного сетевого оборудования
Раньше для прямого подключения двух хост-устройств требовался перекрестный кабель, но теперь в нем нет необходимости.Многие современные сетевые устройства поддерживают Auto MDI-X, который автоматически определяет правильный тип подключения независимо от того, какой кабель вы используете. Например, компьютер с Auto MDI-X может использовать прямой или перекрестный кабель для любого приложения.
Как Интернет путешествует по океанам
Интернет состоит из крошечных фрагментов кода, которые перемещаются по миру, путешествуя по проводам толщиной с прядь волос, натянутых на дно океана.Данные переносятся из Нью-Йорка в Сидней, из Гонконга в Лондон за то время, которое вам понадобится, чтобы прочитать это слово.
Почти 750 000 миль кабеля уже соединяют континенты, чтобы удовлетворить наш ненасытный спрос на связь и развлечения. Компании обычно объединяют свои ресурсы для совместной работы над проектами подводного кабеля, словно автострада для всех.
Но теперь Google идет своим путем, реализуя первый в своем роде проект, соединяющий Соединенные Штаты с Чили, где находится крупнейший центр обработки данных компании в Латинской Америке.
«Люди думают, что данные хранятся в облаке, но это не так», — сказала Джейн Стоуэлл, курирующая строительство проектов подводных кабелей Google. «Это в океане».
Получение там — кропотливый и трудоемкий процесс. Корабль длиной 456 футов под названием Durable в конечном итоге доставит кабель в море. Но сначала кабель собирается на разросшейся фабрике в нескольких сотнях ярдов от нас, в Ньюингтоне, штат Нью-Хэмпшир.Фабрика, принадлежащая компании SubCom, заполнена специализированным оборудованием, используемым для поддержания напряжения в проводе и заключения его в защитную оболочку.
Кабели начинаются как пучок крошечных нитей стеклянных волокон. Лазеры передают данные вниз по потоку почти со скоростью света, используя оптоволоконную технологию. После достижения земли и подключения к существующей сети данные, необходимые для чтения электронной почты или открытия веб-страницы, попадают на устройство человека.
В то время как большинство из нас сейчас в основном используют Интернет через Wi-Fi и тарифные планы для передачи данных по телефону, эти системы в конечном итоге подключаются к физическим кабелям, которые быстро переносят информацию через континенты или океаны.
В процессе производства кабели проходят через высокоскоростные мельницы размером с реактивный двигатель, оборачивая провод в медный кожух, по которому по линии проходит электричество, чтобы данные перемещались.В зависимости от того, где будет расположен кабель, позже добавляются пластик, сталь и смола, чтобы помочь ему выдержать непредсказуемые условия океана. Когда закончите, кабели будут размером с толстый садовый шланг.
Год планирования уходит на прокладку кабельной трассы, избегающей подводных опасностей, но кабели по-прежнему должны выдерживать сильные течения, оползни, землетрясения и помехи от рыболовных траулеров.Срок службы каждого кабеля составляет до 25 лет.
Конвейер, который сотрудники называют «Канатная дорога», перемещает кабель прямо в Durable, пришвартованный в реке Пискатака. Судно будет нести более 4 000 миль кабеля весом около 3 500 метрических тонн при полной загрузке.
Внутри корабля рабочие запихивают кабель в кавернозные резервуары. Один человек быстро ходит по кабелю по кругу, как будто кладет массивный садовый шланг, а другие ложатся, чтобы удерживать его на месте, чтобы убедиться, что он не зацепится или не закручивается.Даже если команды работают круглосуточно, требуется около четырех недель, прежде чем корабль будет загружен достаточным количеством кабеля, чтобы выйти в открытое море.
Первый трансатлантический кабель был проложен в 1858 году, чтобы соединить Соединенные Штаты и Великобританию. Королева Виктория отметила это событие посланием президенту Джеймсу Бьюкенену, на передачу которого ушло 16 часов.
Несмотря на то, что за прошедшие десятилетия были изобретены новые беспроводные и спутниковые технологии, кабели остаются самым быстрым, наиболее эффективным и наименее дорогостоящим способом передачи информации через океан.И это все еще далеко не дешево: Google не раскрывает Чили стоимость своего проекта, но эксперты говорят, что подводные проекты стоят до 350 миллионов долларов, в зависимости от длины кабеля.
В современную эпоху телекоммуникационные компании проложили большую часть кабеля, но за последнее десятилетие американские технологические гиганты начали брать на себя больший контроль. Google поддержал по крайней мере 14 кабелей по всему миру. По данным исследовательской фирмы TeleGeography, Amazon, Facebook и Microsoft вложили средства в другие компании, подключив центры обработки данных в Северной Америке, Южной Америке, Азии, Европе и Африке.
Страны рассматривают подводные кабели как критически важную инфраструктуру, и эти проекты были горячими точками в геополитических спорах. В прошлом году Австралия вмешалась, чтобы помешать китайскому технологическому гиганту Huawei построить кабель, соединяющий Австралию с Соломоновыми островами, из опасения, что это даст китайскому правительству точку входа в свои сети.
Контент-провайдеры, такие как Microsoft , Google , Facebook и Amazon , теперь владеют или арендуют более половины подводной полосы пропускания
Доля использованных международных
ширина полосы пропускания подводного кабеля
Доля использованных международных
ширина полосы пропускания подводного кабеля
Источник: TeleGeography
Ян Дюрье, капитан корабля, сказал, что одной из самых важных его обязанностей было поддержание боевого духа среди его команды в течение нескольких недель в море.Создание инфраструктуры нашего цифрового мира — трудоемкая работа.
С 53 спальнями и 60 ванными комнатами Durable может вместить до 80 членов экипажа. Команда делится на две смены по 12 часов. Знаки предупреждают о тишине в коридорах, потому что кто-то всегда спит.
Корабль будет иметь достаточно припасов, чтобы продержаться не менее 60 дней: примерно 200 буханок хлеба, 100 галлонов молока, 500 коробок с дюжиной яиц, 800 фунтов говядины, 1200 фунтов курицы и 1800 фунтов риса.Есть также 300 рулонов бумажных полотенец, 500 рулонов туалетной бумаги, 700 кусков мыла и почти 600 фунтов стирального порошка. На борту запрещено употребление алкоголя.
«Я все еще страдаю морской болезнью», — сказал Уолт Освальд, техник, который уже 20 лет прокладывает кабели на судах. Он засовывает за ухо небольшой пластырь, чтобы сдержать тошноту. «Это не для всех».
Плохая погода неизбежна.Волны достигают 20 футов, иногда от капитана корабля требуется перерезать подводный кабель, чтобы судно могло искать более безопасные воды. Когда условия улучшаются, корабль возвращается, извлекая отрезанный кабель, оставленный прикрепленным к плавучему бую, затем соединяет его вместе, прежде чем продолжить.
Работа на борту идет медленно и утомительно. Корабль, находящийся в море в течение нескольких месяцев, движется со скоростью около шести миль в час, поскольку кабели вытягиваются из гигантских бассейнов через отверстия в задней части корабля.Ближе к берегу, где больше риск повреждения, используется подводный плуг для закапывания кабеля в морское дно.
Команда Durable не ожидает, что работа в ближайшее время замедлится.
После проекта в Латинской Америке Google планирует построить новый кабель, идущий из Вирджинии во Францию, который должен быть завершен к 2020 году. У компании 13 центров обработки данных, открытых по всему миру, еще восемь строятся — все необходимое для питания триллионов поисковых запросов Google, выполняемых каждый год, и более 400 часов видео, загружаемых на YouTube каждую минуту.
«Это действительно управление очень сложной многомерной шахматной доской», — сказала г-жа Стоуэлл из Google, которая носит подводный кабель в качестве ожерелья.
Спрос на подводные кабели будет только расти, поскольку все больше предприятий полагаются на услуги облачных вычислений. И технологии, ожидаемые в ближайшем будущем, такие как более мощный искусственный интеллект и автомобили без водителя, также потребуют высоких скоростей передачи данных. Области, в которых не было Интернета, теперь получают доступ: по данным Организации Объединенных Наций, впервые более половины населения мира подключено к Интернету.
«Это огромная часть инфраструктуры, благодаря которой это происходит», — сказала Дебби Браск, вице-президент SubCom, управляющая проектом Google.
