Способы рубки сруба из бруса: варианты угловых соединений и их различия

Виды рубки срубов из бревна

Деревянное зодчество развивалось на протяжении веков во многих странах. Сегодня для возведения теплых и долговечных домов используются различные виды рубки срубов из бруса и бревна, успешно зарекомендовавшие себя в северных регионах России, в Канаде и Норвегии.

В качестве строительного материала широко используется брус и оцилиндрованное бревно – строгие геометрические размеры упрощают и ускоряют сборку сруба, поскольку для разметки соединительных пазов можно использовать шаблон. Строительство из рубленого окоренного бревна заметно сложнее, так как каждое соединение подгоняется индивидуально.

Продольные пазы

Чтобы сложить стены без щелей, в бревнах вырубают продольные пазы. Ширина паза должна составлять от 12 см, если морозы в регионе достигают -30°С и от 14 см, если температура падает до отметки -40°С.

После нанесения разметки при помощи топора на бревно наносят насечку и выбирают полукруглый (лунный) паз по всей длине. Рекомендуется выполнять паз в нижней части бревен, которые укладываются на предыдущий венец – в этом случае снижается риск проникновения влаги в стык между элементами сруба.

Для жесткости крепления используются деревянные (обычно березовые) нагели, между венцами прокладывается утеплитель. Деревянные шипы длиной 12-15 см и диаметром 2,5 см располагаются в шахматном порядке с шагом 1-1,5 м. Гнездо под шип выполняется с запасом по глубине на 1-2 см, чтобы в результате усадки сруба в стене не образовалось щелей между венцами.

Чтобы достичь идеального прилегания венцов, обратите внимание на размер лунного паза. Если радиус паза немного меньше, чем у самого бревна, он прилегает к соседнему венцу ребрами, а в пространстве между выпуклостью бревна и вогнутой частью паза остается место под утеплитель. Края защищают теплоизолятором от влаги.

В ходе усушки древесины бревно с внутренней стороны паза растрескивается, края разъезжаются, и верхний венец плотно садится на нижний. Это создает герметичный стык. Если же первоначально размер паза соответствует размеру контактирующего с ним бревна, в результате растрескивания бревна при усыхании и изменении геометрических размеров паза, между венцами возникают щели, и их требуется дополнительно утеплять.

Угловые соединения

Классифицируя виды рубки сруба, в первую очередь обращают внимание на принцип крепления венцов в углах. Различаются соединения двух типов – с остатком (с элементами, выступающими на углах и пересечениях стен) и без остатка.

Углы, рубленые с остатком (с выпуском), имеют ряд преимуществ:

• снижается уровень теплопотерь в помещениях, углы не промерзают и не продуваются;
• сруб выглядит колоритно и привлекательно.

Недостатком является потеря полезной площади помещений, поскольку стандартная длина бревна или бруса ограничена шестью метрами.

Углы, рубленные без остатка, позволяют максимально использовать длину бревна. Такие соединения проще в исполнении, но они имеют существенный недостаток – продуваются и промерзают без дополнительного утепления. Чтобы в зимний период дом не терял тепло, а углы не промерзали и не отсыревали, снаружи их теплоизолируют и обшивают досками либо другим отделочным материалом.

Сруб в лапу

Это один из видов рубки углов без остатка, который используется при возведении домов из бруса или бревен. Различаются два основных способа рубки – прямая лапа и ласточкин хвост (второе название — косая лапа).

Прямая лапа

Конец бревна отесывается, чтобы придать ему ровную прямоугольную форму. Если для строительства используется не профилированный брус, специальных манипуляций не требуется, венцы просто укладывают друг на друга, чередуя расположение торцов.

При обтесывании рубленых бревен в первую очередь прямую лапу формируют на тонком конце элемента. Важно, чтобы поверхности соединительных частей были ровными и обеспечивали плотное прилегание, иначе угол будет продуваться. Формируя лапу на толстом конце бревна, требуется правильно определить высоту расположения элемента, чтобы венцы лежали ровно.

При сборке брусового дома венцы в углах укрепляют нагелями, поскольку простая лапа – слабое соединение. При вытесывании лапы на конце бревна на ее верхней плоскости формируют прямоугольный коренной шип, а на нижней – соответствующий паз.

Косая лапа

На конце бревна или бруса вытесывается соединительный элемент в виде трапеции, у которой плоскости расположены под наклоном. Конфигурация «ласточкин хвост» позволяет создать прочное соединение, устойчивое к продуванию. Для повышения жесткости и надежности конструкции косую лапу дополнительно снабжают вытесанным шипом.

Это сложное и трудоемкое угловое соединение, требующее мастерства исполнителя. Чтобы ускорить работы, рекомендуется использовать шаблон, снятый с первой выполненной латы. Геометрическая форма и размеры соединительного элемента зависят от диаметра бревен и регламентируются ГОСТ 30974-2002.

Сруб с выпуском (с остатком)

Технологий рубок с остатком существует множество. При выборе учитывается сложность и трудоемкость изготовления соединительных элементов, прочность и надежность получившейся конструкции.

Угол в обло (нижняя чаша)

Древний прием русского зодчества, благодаря которому строительство сруба выполняется быстрыми темпами. Полукруглый (лунный) паз вырубается в верхней части нижнего бревна. С отступом от края, в месте углового соединения, выполняется полукруглый вырез – чаша, в которую укладывается элемент поперечного венца.

К преимуществам метода относится минимальное количество действий – изготовление углублений ведется на уложенном в стену бревне, его не требуется снимать и вновь устанавливать. Основной недостаток – проникновение стекающей по стенам влаги в вырезанные чаши и лунные пазы в процессе эксплуатации сруба, что снижает долговечность постройки.

Угловые соединения, собранные в обло, продуваются и промерзают, нуждаются в подконопачивании после усадки сруба и регулярной замене утеплителя по мере его разрушения под воздействием влаги.

Угол в охлоп (верхняя чаша)

Бревенчатый сруб, углы которого рублены в охлоп, более долговечен по сравнению с предыдущим вариантом. «Сибирская чаша» — это перевернутый вариант чаши классической, нижней. За счет этого влага от дождя и снега не попадает в промежуток между венцами и в угловые соединения.

Монтаж такого сруба сложнее и требует больше времени, поскольку каждое бревно многократно переворачивают в ходе вырезания и подгонки лунного паза и самой чаши. К недостаткам также можно отнести недостаточную жесткость и продуваемость углов с гладкими чашами.

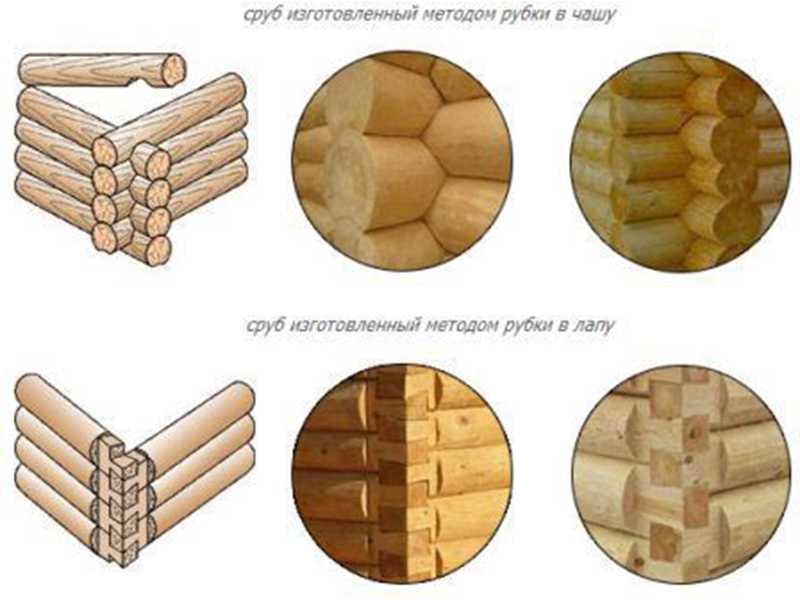

Угол в чашу

Существует промежуточный вариант между рубкой в охлоп и в обло. Лунный паз вырезается в верхнем бревне, чтобы влага не затекала между венцами. При этом в углах выполняется нижняя чаша, чтобы упростить и ускорить сборку сруба.

Угол в охряп

В бревнах формируются прямоугольные шипы и пазы под них. Но выемки простой формы не позволяют обеспечить герметичность и высокую прочность соединений, поэтому данный вариант применяется для возведения вспомогательных построек хозяйственного назначения.

Угол в курдюк

Данный вариант представляет собой усовершенствованную чашу. При создании чаши в ней формируется прямоугольный шип, а в нижней части поперечного бревна вырезается паз подходящих размеров с припуском на утеплитель. Такое угловое соединение отличается устойчивостью к продуванию, добавляет прочности срубу.

Углы, рубленые в курдюк, могут монтироваться вверх или вниз чашей. Соединение трудоемкое, но широко распространено благодаря высоким эксплуатационным характеристикам.

Угол в крюк

Существует два варианта возведения бревенчатых домов, которую называют рубкой в крюк.

Вариант 1. Чаша выбирается лишь на половину диаметра бревна относительно его оси. До оставшейся части сверху выбирают сквозную четверть. Концы бревен получают сложную форму крюка. Угол «в крюк» получается непродуваемым и прочным, но по исполнению это сложный вариант.

Вариант 2. Бревно с внутренней стороны по всей длине стесывают на четверть диаметра. На поперечном бревне формируется шип-пресек, размер которого должен соответствовать размеру затеса. В помещении получаются стены с плоской поверхностью, что увеличивает полезное пространство.

вариант 1

Канадский угол

По принципу исполнения угловое соединение схоже с рубкой в курдюк, основное отличие заключается в форме чаши. Канадская рубка подразумевает формирование трапециевидной чаши в нижней части бревна, в которой оставляют шип. В верхней части бревна делают затесы под углом под чашу и выбирают паз под шип поперечного элемента венца.

Канадская чаша – герметичное и надежное соединение, которое не продувается и не промерзает. Конфигурация замка имеет следующую особенность: он самозаклинивается при усадке сруба, что делает соединение со временем еще более плотным, в отличие от гладкой чаши.

При возведении дома по данной технологии достаточно один раз уложить теплоизоляционный материал и больше не заботиться о конопатке межвенцовых соединений, поскольку в процессе усыхания бревен между ними не появляются щели.

Угол в седло

Упрощенный вариант канадской рубки. Чаша выполняется трапециевидной формы, при этом отсутствует шип и в верхнем бревне, соответственно, не вырезается паз. Такая технология возведения сруба дает возможность выполнить прочную постройку, но теплоизоляционные свойства ее углов заметно ниже.

Норвежский угол

Норвежский рубленный с остатком угол создается по тому же принципу, что и соединение, принятое называть канадской рубкой – чаша с шипом имеет трапециевидную форму, в поперечном бревне выполняются затесы и формируется паз под шип. Но принципиальным различием является форма самого бревна.

В качестве материала для строительства используется лафет – бревно со стесанными боковыми частями по всей длине. Сечение такого бревна представляет собой овал. За счет применения лафета стены в доме имеют ровную поверхность, полезное пространство помещений увеличивается.

Срубы из лафета смотрятся мощно и стильно, норвежская рубка подходит для постройки теплоэффективного дома, поскольку углы получаются непродуваемыми, устойчивыми к промерзанию. При усадке конструкция самоуплотняется.

Заключение

Выбор технологии рубки сруба из бревна зависит от требований к теплоизоляционным свойствам постройки, к сложности исполнения узлов, если работы предстоит выполнять своими силами. Важно внимательно подойти к выбору материала для возведения стен, ширина ленточного межвенцового утеплителя должна соответствовать диаметру используемого бревна или бруса.

Оптимальным вариантом считается изготовление лунного паза в нижней части венцов и формирование углов с остатком по технологии рубки в курдюк или канадской.

видео-инструкция по монтажу своими руками, способы, фото и цена

Статьи

Строительство дома из бруса — это сложный технологический процесс, требующий от исполнителя внушительного опыта и профессионализма. Теоретически, такие работы могут быть выполнены своими руками,но,для достижения успешного результата потребуется неукоснительное следование технологическим предписаниям и использование ряда специализированного плотницкого инструмента.

В этой статье мы расскажем о том, какие способы рубки углов из бруса применяются профессиональными строителями и как эти способы можно применить при сборке деревянного дома своими руками.

Рубка дома на заключительной стадии

Особенности проведения строительных работ

Соединение стенового материала шпильками через сквозные отверстия

В основе любой деревянной постройки применён сруб, которой состоит из пиломатериалов, уложенных друг на друга. Совмещенные таким образом пиломатериалы образуют венцы, которые, в свою очередь,между собой связаны угловыми врубками.

Строительство деревянных зданий из квадратного или круглого бруса предполагает проведение трех технологических операций, среди которых:

• вязка углов;
• вырубка продольного паза;
• укрепление стеновой конструкции шкантами.

Важна: Вырубка продольного паза — это операция, необходимая при работе с обычным не профилированным брусом. Профилированная категория пиломатериалов изначально поставляется с технологическими выемками, либо с элементами пазогребневого соединения.

Рассмотрим перечисленные операции подробнее.

Вязка (стыковка) углов

При рубке сруба возникает необходимость в сопряжении торцов брусьев, расположенных относительно друг друга под прямым углом. Аналогичная необходимость возникает, если в ходе монтажных работ в середину одного бруса упирается торец другого, или пиломатериалы перекрещиваются.

В ходе стыковки торцов пиломатериалов (вязка угла сруба, вязка стропильных ног и т.д.), соединение выполняется следующими способами:

В полдерева с потайным шипом

• вязка в полдерева, при которой устраивается потайной шип, противодействующий сдвигу бруса;

В полулапу

• вязка в полулапу применяется, если на брусья сверху приходится чрезмерная механическая нагрузка;

Одиночный прорезной шов

• устройство одиночных и двойных прорезных шипов применяется в том случае, если на угловое соединение приходятся существенные раздвигающие усилия;
• устройство прорезной лапы во многом повторяет конструкцию прорезного шипа, но отличается большей прочностью.

Основная часть перечисленных работ выполняется с использованием топора.

Среди приемов проведения плотницких работ отметим следующее:

• рубка, при которой лезвие топора направляется перпендикулярно древесным волокнам;
• колка, при которой лезвие топора направляется параллельно древесным волокнам;
• теска, при которой лезвие топора направляется диагонально в направлении волокон.

Укрепление стеновой конструкции шкантами

На фото забивка шканта в предварительно высверленное отверстие

Укрепление шкантами — это важный этап строительных работ, который во многом будет определять устойчивость построенного дома.

Шканты представляют собой шипы, изготовленные из дерева. Эти шипы вставляются на участке углового соединения в заранее высверленные сквозные отверстия. В итоге один такой шип прошивает насквозь два смежных ряда.

При укладке нижних венцов, вместо шкантов применяются нагели. Нагели — это деревянные стержни, которые по длине и по толщине значительно превосходят шканты. К примеру, с помощью нагелей можно соединить не два, а три ряда уложенных друг на друга брусьев.

Выполнение неугловых соединений

После того, как мы рассмотрели основные способы, с применением которых выполняется рубка углов из бруса, узнаем, как выполняются неугловые соединения.

Такой тип сочленений актуален, если внешние и межкомнатные стены делаются из одного типа пиломатериалов и торец одного бруса надо закрепить на продольной части другого бруса.

Среди актуальных сегодня способов неуглового соединения отметим следующие типы врубок:

Врубка с квадратным шипом

• с прямоугольным или квадратным шипом, который делается на торцевой части и входит в гнездо, сделанное на продольной части бруса;

Важно: При врубке с шипом, глубина гнезда должна быть чуть больше высоты шипа. В этом случае упор будет осуществляться не на вершину шипа, а на срезы древесины, сделанные по сторонам от шипа.

Врубка с зубом

• с двойным или одинарным зубом — применяется при торцевом соединении с малым углом;

Так называемый ласточкин хвост

• сковороднем (ласточкин хвост) при которой торец одного бруса обтёсывается в виде хвоста ласточки и входит в аналогичный зазор сделанный на смежном брусе;
• полусковороднем — делается также, как и предыдущая врубка, но ласточкин хвост не двухсторонний, а односторонний;

В полдерева

• в полдерева — делается на скрещенных брусьях так, чтобы поверхности сочленённых пиломатериалов располагались на одном уровне;

Важно: Врубка в полдерева возможна только в том случае, если сочленяемые брусья имеют равную толщину.

• в четверть дерева – это способ аналогичный врубке в полдерева, но в этом случае поверхность сочленяемых пиломатериалов располагается не на одном уровне.

Итак, мы рассмотрели основные способы соединения древесных строительных материалов. Применить эти способы вы сможете на практике при сборке загородного дома или хозяйственных построек.

Кстати, перечисленные выше способы врубки можно использовать и в столярном деле, например, собирая утилитарную мебель из дерева.

Технология проведения строительных работ

Пример рубки в теплый угол

Рассмотрим, как выполняется рубка дома из бруса в теплый угол. Теплый угол — это методика соединения смежных стен с коренным шипом. Таким образом торцы брусьев соединяется посредством шипа с одной стороны и паза, с другой стороны.

Эти конструкционные элементы симметричные, а потому технологические зазоры при соединении получаются минимальными. Благодаря небольшим размерам технологических зазоров, углы отличаются малой степенью теплопроводности, а потому называются теплыми.

При формировании углов вы можете воспользоваться одним из способов вязки, которые мы рассмотрели ранее.

Таблица расчета количества строительных пиломатериалов

Инструкция проведения строительных работ следующая:

• на заранее подготовленный фундамент наносится слой гидроизоляции для предотвращения контакта бетона и дерева;
• с помощью плотницкого инструмента на брусе подготавливаются соединительные элементы, которые обеспечат требуемую сцепку;
• выкладывается первый ряд бруса с формированием углового соединения;
• на месте углового соединения высверливается сквозное отверстие сквозь древесину в фундамент;
• первый ряд фиксируется металлической шпилькой или деревянным нагелем;
• выкладывается второй ряд с аналогичным угловым соединением;
• второй ряд скрепляем с первым шкантами и делаем это со смещением относительно того места, где расположены предварительно установленные нагели.

Важно: Несмотря на то, что при правильной сборке, угол обещает быть тёплым, между смежными рядами выстилается уплотнитель — джутовая лента. Если при строительстве используется не профилированный, а обычный брус, помимо закладки уплотнителя, потребуется качественная конопатка зазоров в уже готовых стенах.

Вывод

Итак, мы рассмотрели популярные методы, применяя которые можно построить свой дом. Разумеется, такую услугу можно заказать в специализированных организациях, но цена такого строительства будет высока. Между тем есть немало реальных примеров, когда люди, далёкие от профессионального строительства, возводят дачи своими руками.

В заключении, рекомендуем вам посмотреть тематическое видео в этой статье.
