Как правильно делать сращивание и ответвление проводов с помощью скрутки

“Электрика — наука о контактах”

Одним из основных условий качественного электромонтажа, являются соединения. Можно заложить хороший кабель, применить качественную автоматику, но если сделать соединения не грамотно, то все труды будут напрасны и электропроводка будет работать через ж….у, или вообще сгорит все синим пламенем.

 В этой статье приведу некоторые примеры того, как правильно выполнять соединения проводов.

Для начала хочу отметить, что соединения электропроводке жилых объектов я подразделяю на два типа: 1. Соединения проводов силовых линий (розетки, кондиционеры, варочные панели и другие линии с повышенной нагрузкой).2. Соединения осветительных линий и вентиляции (естественно бытовой).

Вообще, при проектировании электропроводки, я стараюсь минимизировать количество соединений, для силовой части я не применяю распаячные коробки и кабели прокладываются шлейфом от розетки к розетке и под каждую большую нагрузку (кондиционер, духовой шкаф и т.

д.

) закладываю отдельный кабель с индивидуальной защитой (автоматом).

Соединения кабелей освещения производятся в монтажной коробке, куда устанавливается выключатель, то есть:  от щита приходит кабель в коробку, в ней соединяются нули приходящий и отходящий на свет,  так же соединяются заземляющие проводники, а фазные подключаются к выключателю.

Соединения кабелей освещения можно производить при помощи клеммников, о них речь пойдет чуть позже.

Если так вышло, что у Вас линии розеток сделаны на распаячных коробках, то клеммники я бы не рекомендовал применять в силу того что это хоть и надежное соединение, но все таки не самое.

Просто скрутки проводов, к которым все привыкли, в настоящее время запрещены, а точней не разрешены, согласно ПУЭ пункт 2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

Основная проблема скрутки, это то,  что со временем она ослабевает и контакт теряется, это чревато серьезными последствиями.

Для соединения проводов в розеточных линиях я использую и рекомендую пайку. Она не требует спец. оборудования, паяльник есть практически в любом доме, но, навык все-таки нужен.

Делаем так: cначала зачищаются провода и делается предварительная скрутка:

Затем наносится флюс (я использую обычную сосновую канифоль) и паяется. При пайке следует сначала хорошо разогреть скрутку, а затем наносить припой (я пользуюсь ПОС-61), на разогретой скрутке припой будет сам растекаться и заполнять все щели. Если скрутку не прогреть, припой будет плохо наносится и в конечном итоге соединение получиться не качественное.

После пайки одеваем термоусадку и зажигалкой подпаливаем, чтоб уселась. Кончик термоусадки необходимо сжать пальцами пока она горячая, дабы полностью изолировать соединение.

  • Такое соединение можно сказать вечное, с ним со временем ничего не случиться, и через него можно спокойно проводить повышенные токи длительное время.
  • Клеммники.
  • Wago Серия 222
  • Достаточно распространенная серия применяется для коммутации одножильных и многожильных проводников сечением до 2,5 мм2 из меди.

Применение элементарное: зачистили провод на 10 мм, подняли рычажок, засунули, защелкнули рычажок. При защелкивании аккуратней пальцы, бьет больно.

  1. Wago серия 773
  2. Применяется для соединения одножильных алюминиевых и медных проводов сечением до 2,5 мм2 Принцип действия прост: зачищаем провод на 12мм и вставляем в гнездо и все, вытаскивается провод вращательными движениями.
  3. Wago серия 2273
  4. Новая серия клеммников,  то же самое что серия 773 только в 2 раза меньше, для себя нашел очень удобной и в основном пользуюсь ей, для коммутаций линий света.

Wago серия 224

Применяется для подключения светильников, с одной стороны засовываем, одножильный, подводящий провод, как в сериях 773 и 2273, а с другой засовываем провод от светильника, сначала сжимаем пальцами клеммник сверху и снизу и в отверстие засовываем провод, потом отпускаем.

Клеммники есть с одним отверстием для жесткого провода, а есть с двумя, для подключения светильников шлейфом, например точечных. Очень удобная штука, в своей работе применяю регулярно.

  • СИЗы (Изолирующие колпачки)

Применяются для изоляции скруток, фактически просто накручивается на скрутку и внутренней спиралькой сжимает ее. Для себя нахожу эти штуки сомнительными, соответственно не применяю и не рекомендую.

  1. Еще провода соединяют опрессовкой и сваркой, но этими приемами я не пользуюсь, и опишу как нибудь позже.
  2. Соединение витой пары.
  3. Бывает, иногда требуется нарастить витую пару или запараллелить телефонные линии.Для наращивания применяются вот такие штуки под названием “скотч лок”
  4. Вставляем два конца витой пары, сжимаем пассатижами и готово.
  5. Для разветвления проводников применяем клеммники Wago серия 243.
  6. Применение: зачищаем проводник на 5 мм и вставляем как в обычных клеммниках.
  7. На этом у меня все, надеюсь, сей текст был для Вас полезен.

Соединение проводов в распределительной коробке — пошаговая инструкция!

Распределительные коробки выполняют очень важную функцию. Именно они обеспечивают распределение электрических проводов между точками потребления, т.е. выключателями, осветительными приборами и розетками.

Соединение проводов в распределительной коробке

Решили выполнить установку перечисленных выше устройств самостоятельно? Тогда вам нужно досконально разобраться в особенностях и порядке подключения кабелей, а также основных методах их соединения.

Для лучшего понимания процесса данное мероприятие будет рассмотрено в несколько этапов: от подготовки необходимых материалов до подключения электроприборов на примере розетки, двухклавишного переключателя и лампочек. Предварительно вы узнаете об основных способах соединения кабелей и особенностях расключения коробки.

Способы соединения проводов

Существует несколько методов соединения электропроводов. Вы можете выбрать наиболее удобный и подходящий для вашего случая вариант.

Цены на кабели и провода для строительства и ремонта

Скрутка

Скрутка

В настоящее время соединение кабелей в распределительных коробках по методу скрутки запрещено – оно считается крайне ненадежным по сравнению с другими существующими вариантами. Выбирая скрутку, вы осознанно принимаете всю возможную ответственность на себя.

Как правильно делать сращивание и ответвление проводов с помощью скрутки

Само соединение выполняется предельно просто: с проводов счищается примерно 10 мм изоляции, а после они аккуратно накручиваются друг на друга. При соединении проводов диаметром до 1 мм выполняем не менее 5 витков, в случае скрутки более «серьезных» кабелей – от 3 витков.

Опрессовка

Инструмент для опрессовки

Популярный вариант соединения. Выполняется с использованием специальной гильзы по размеру пучка проводов. Материал гильзы также должен соответствовать материалу изготовления кабелей.

Для обжима изделия применяются пресс-клещи для опрессовки гильз. Народные умельцы нередко пытаются выполнить обжим с помощью пассатижей, однако профессионалы рекомендуют от такого варианта воздерживаться, т.к. соединение будет не таким надежным.

Работа выполняется в следующем порядке.

Первый шаг

Снимаем с проводов изоляцию, ориентируясь на длину используемой гильзы.

Второй шаг

Скручиваем провода в пучок и вводим их в соединитель.

Третий шаг

Обжимаем гильзу с проводами пресс-клещами.

Процесс опрессовки

Четвертый шаг

Выполняем изоляцию готового соединения термоусадкой либо обычной изолентой.

Процесс опрессовки

Сварка

Сварка

После выполнения такого соединения получается по сути цельный провод, которому не страшны ни процессы окисления, ни другие негативные воздействия, характерные для разъемных способов.

Для соединения проводов по методу сварки нужно подготовить следующее:

  • сварочный аппарат на 24В мощностью от 1 кВт;
  • флюс;
  • угольный электрод;
  • защитные средства (перчатки, маску/очки).
    Схема сварки проводов

Работаем в таком порядке.

Первый шаг

Снимаем с кабелей изоляцию и зачищаем жилы до блеска. Для этого используем наждачную бумагу.

Второй шаг

Соединяем провода по методу скрутки.

Третий шаг

Насыпаем флюс в углубление нашего электрода.

Четвертый шаг

Аппарат для сварки скруток ТС 700 2

Включаем сварочный аппарат, прижимаем электрод к кабелям и держим до образования шарика — т.н. «контактной точки».

Пятый шаг

Сварка

Очищаем полученную контактную точку от флюса и покрываем ее лаком.

В завершение нам остается лишь заизолировать готовое соединение.

Пайка

Пайка

Порядок действий остается таким же, как и при соединении проводов сваркой. Отличие лишь в том, что кабели соединяются при помощи припоя, расплавленного паяльником. Расплавленный припой должен затекать внутрь скрутки.

Важное замечание! Соединение очень надежное и долговечное, но от его использования в местах, где кабели могут сильно нагреваться, профессионалы рекомендуют воздерживаться.

Также не рекомендуется использовать пайку в местах возможных механических нагрузок на соединение.

Винтовые контактные зажимы

Винтовые контактные зажимы

Отличный метод быстрого и простого соединения проводов в распределительной коробке. Компактные недорогие зажимы позволяют выполнять соединение как однородных, так и разнородных проводников.

Работа выполняется в два простых шага. Нужно сделать следующее:

  • счистить с концов проводов примерно по 5 мм изоляции;
  • вставить провода в зажим и затянуть винтом.

Важно! Контролируйте силу зажима, чтобы не нарушить целостность жил. В особенности осторожно работайте при соединении алюминиевых проводов.

Болтовые соединения

Болтовые соединения
Оконцевание проводов

Соединение надежное, но очень громоздкое. Подходит для таких же громоздких коробок старого образца. В современной коробке болтовое соединение может попросту не поместиться.

Работа выполняется в следующем порядке.

Первый шаг

Надеваем на болт стальную шайбу.

Второй шаг

Сверху надеваем на болт один из соединяемых проводов. Предварительно нужно счистить изоляцию и сформировать из кабеля колечко. Со вторым проводом заранее делаем то же самое.

Третий шаг

Надеваем следующую стальную шайбу.

Четвертый шаг

Надеваем колечко второго провода.

Пятый шаг

Надеваем последнюю шайбу и затягиваем соединение гайкой.

Разумеется, болтовое соединение также нуждается в изоляции, которая не лучшим образом отразится на его размерах.

Методика использования УЗО

Сравниваем по разноплановым критериям что лучше, дифавтомат или УЗО, в нашей новой статье.

Самозажимные соединения

Наиболее современный и популярный на сегодняшний день вариант. Зажимы предельно просты в использовании. Помимо этого, внутри подобных соединений изначально присутствует паста, исключающая риск окисления металлов, что позволяет безо всяких опасений вставлять в клипсы разнородные проводники.

Работаем в таком порядке.

Самозажимные соединения

Первый шаг. Снимаем примерно по 10 мм изоляции с каждого провода.

Второй шаг. Поднимаем вверх рычажок клипсы.

Третий шаг. Вставляем проводники в соединитель.

Четвертый шаг. Опускаем вниз рычажок.

Зажимы без рычажков просто защелкиваются.

Самозажимные соединения

Изучаем схему расключения коробки

При соединении проводов в распределительной коробке очень важно знать особенности маркировки каждого кабеля. Это позволит создать безопасное, надежное и в целом правильное соединение.

Изучаем схему расключения коробки. Подключение проводов с заземлением (РЕ)
Подключение проводов без заземления (РЕ)

Так, провода «ноля» (на схеме они синие) и кабели заземления (обозначены желтым) соединяются соответствующим образом по цветам, как продемонстрировано на изображении. При обустройстве двухпроводной электропроводки схема остается такой же, исключаются лишь провода заземления.

Более сложной является процедура распаивания фазы (обозначается черным либо красным цветом). Если через коробку проводятся только кабели для подсоединения розетки, провода фазы также соединяются вместе.

Схема в распределительной коробке, двух светильников

Если же из коробки идут кабели на выключатель с одной кнопкой, то провод, который уходит на переключатель, должен быть скручен со всеми проводами фазы. Тот же кабель, который отходит от переключателя, соединяется с проводом фазы, уходящим на осветительный прибор. В результате будет выполнено 4 соединения.

Схема в распределительной коробке, двух светильников и группа розеток

В случае же подключения через распределительную коробку выключателя с двумя клавишами в условиях трехпроводной электропроводки на люстру пускают кабель с четырьмя жилами. Если проводка двухпроводная, количество жил сокращается до трех, т.к. заземление исключается из схемы, как показано на рисунке.

Изучаем схему расключения коробки

Без учета отдельной скрутки заземлителя, в коробке создается 4 соединения. Все провода «нули» (обозначены синим) соединяются друг с другом.

Фазы розеток и питающий кабель скручиваются вместе, после чего подключаются к общему зажиму выключателя с двумя клавишами. От последнего уходят 2 отдельных провода на осветительный прибор.

Таким образом, в распайке коробки нет ничего сверхсложного. Нужно лишь разобраться в особенностях обозначения проводов и порядке их соединения. После этого можно приступать к закреплению полученных теоретических знаний на практике.

Правильное соединение проводов в распределительной коробке

Цены на распределительные коробки

Порядок установки и подключения распределительной коробки

Вам предлагается ознакомиться с особенностями всех ключевых этапов подключения распределительной коробки: от подводки проводов до подсоединения электроприборов.

Первый этап – готовимся к работе

Подготовка рабочего места

В первую очередь готовим все, что потребуется для подключения электроприборов к коробке. Набор включает:

  • кабели 3х2,5, ВВГ;
  • кабели 2х2,5, АВВГ;
  • выключатель на 2 клавиши;
  • крепления;
  • осветительные приборы;
  • розетку;
  • круглогубцы;
  • рулетку;
  • кусачки;
  • плоскогубцы;
  • плоскую отвертку;
  • молоток.

Второй этап – делаем разметку

Разметка рабочей поверхности

На этой стадии размечаем места установки электроприборов и пути прохождения проводов. Так мы сможем рассчитать нужное количество материалов для монтажа системы.

Третий этап – приступаем к монтажу

Начало монтажа

Предварительно выключаем подачу электричества.

Подводим провода к распределительной коробке. Как правило, кабели прокладываются в штробах. Для закрепления кабелей используются маленькие гвозди или специальные пластиковые скобы. В случае же выполнения работы в деревянном доме, провода будут подводиться посредством специальных монтажных коробов.

Важное замечание! Проводку нужно стараться проложить так, чтобы кабели не пересекались. В случае же если пересечения неизбежны, такие места нужно изолировать особенно тщательно.

Четвертый этап – подключаем электроприборы и соединяем провода

Условная схема соединения проводов через клеммники

Заводим в предварительно встроенную в стену либо же закрепленную на основании (в зависимости от модели) распределительную коробку примерно 10 см провода.

Снимаем с кабелей общую оболочку. Затем удаляем приблизительно 0,5 см изоляции с каждой жилы. В этом моменте ориентируемся по ситуации – счищаем столько изоляции, чтобы жилы можно было соединить выбранным способом.

На схеме показан пример соединения электропроводов посредством клеммников.

В рассматриваемом примере подключение выполняется с использованием двухжильного провода, у которого одна жила является нолем, вторая – фазой. На ноль подключаем розетку и осветительные приборы. Фазный питающий провод соединяем с розеткой и одной жилой кабеля выключателя.

В нашем примере выключатель двухклавишный. Каждая клавиша отвечает за контроль отдельной группы осветительных приборов. Второй провод кабеля переключателя соединяем с первой кнопкой, третий провод подсоединяем ко второй клавише.

В распределительной коробке соединены проводы ноля от розетки и патронов лампочек. Подключен питающий кабель: ноль маркирован синим, фаза – красным. Подключены провода для подсоединения каждой кнопки переключателя к патронам осветительных приборов.

Соединение проводов
Соединение проводов
Соединение проводов

Пятый этап – проверяем работоспособность системы

Включаем подачу электроэнергии и проверяем работу нашей розетки и выключателя. Все работает исправно. Мы отлично справились с работой.

Проверка работоспособности электрического оборудования

Теперь вам известен порядок соединения проводов в распределительной коробке и особенности подключения каждого основного электроприбора. Пользуясь полученными сведениями, вы сможете самостоятельно справиться со всеми запланированными мероприятиями.

Удачной работы!

Видео – Соединение проводов в распределительной коробке

Как правильно делать сращивание и ответвление проводов с помощью скрутки

Сращивание проводов cкруткой

При подготовке проводов к сращиванию (ответвлению), необходимо освободить участок провода от изоляции. При использовании специальных инструментов для снятия изоляции, эта операция занимает минимум времени и не требует навыков от мастера.

Но, как правило, в домашнем инструментарии числится лишь острый нож и тогда необходимо иметь в виду некоторые несложные приемы:

— нельзя надрезать изоляцию, держа лезвие монтажного ножа перпендикулярно проводу. Острая кромка лезвия оставит микроскопический круговой надрез на центральном проводнике и в этом месте провод обязательно сломается. Даже если этого не произойдет при разделке провода, то непременно случится при его дальнейшей эксплуатации;

— нож при срезании изоляции должен скользить под острым углом к проводнику (как при заточке карандаша) и аккуратно снимать стружку за стружкой;

— зачищенные концы провода вначале скручивают пальцами, а затем пассатижами, плотно наматывая виток к витку в месте соединения. Пропайка места скрутки обеспечит максимально надежный контакт;

— место сращивания закрывают с помощью изоленты или термоусадочной трубки. При эксплуатации сращенного провода во влажном помещении необходимо применить многослойную изоляцию (два — три слоя).

Если сращивается парный электропровод, то все операции повторяются на втором проводнике с той лишь разницей, что место соединения необходимо сместить на несколько сантиметров в сторону для большей электробезопасности. У профессионалов это называется срастить «вразбежку». Как правило, оба сращенных провода затем защищают общим слоем изоляции.

Скрутка проводов

Скрутка проводов может быть простая, бандажная и желобком.

— Простая скрутка применяется в большинстве случаев проведения домашних работ с электричеством. При качественном исполнении она обеспечивает надежный и долговременный контакт цепи.

— Бандажная скрутка используется при соединении проводов большого сечения. Для этого зачищенные соединенные участки сращиваемых проводов плотно обматываются отдельным проводником такого же или меньшего диаметра.

— Скрутка желобком, как правило, применяется при соединении алюминиевых жил, поскольку при последующей пайке специальными припоями дает наиболее надежный электрический контакт.

Ответвления проводов скруткой

В практике домашнего мастера зачастую возникает необходимость сделать дополнительный отвод электрической линии для подключения дополнительных потребителей, установки дополнительного освещения и так далее.

Это несложно выполнить, используя уже знакомую технологию выполнения скруток. Подготовка проводов в этом случае отличается лишь тем, что зачистка от изоляции производится на конце ответвляемого и в середине основного токонесущего провода без его разрыва (оголяется промежуток длиной полтора — два сантиметра).

Простая скрутка ответвления

Бандажная скрутка ответвления

Скрутка ответвления желобком

При выполнении всех видов скруток пропайка места соединения электрических проводов не только улучшит характеристики электрического контакта, но и обезопасит ваше жилище от случайного возгорания, которое может случиться при «искрящем» контакте. Места скруток любого типа необходимо изолировать для защиты от случайного прикосновения.

Соблюдение правил электробезопасности обязательно при выполнении любых работ с электричеством.

Сращивание, ответвление и подключение электрических проводов

Во время ремонта или замены квартирной электропроводки довольно часто приходится заново зачищать, сращивать или ответвлять электрические кабеля.

Например, новомодное расположение розеток внизу возле плинтуса обязательно потребует процедуры сращивания кабеля. Теперь все по порядку. Прежде чем начать какие либо работы с электропроводкой необходимо ее обесточить.

Работать под напряжением категорически запрещено, даже если Вы с электричеством на «ты».

Сращивание двух проводов. Способов сращивания электрических проводов есть несколько. Можно их соединить при помощи контактной колодки.

Тут все просто: зачищаем концы проводов примерно на расстояние 1 см. и зажимаем. Таким способом можно сращивать, например,  алюминиевый провод с медным.

При таком соединении проводов из разных металлов никаких так сказать опасных ситуаций не возникнет.

Однотипные провода можно сращивать путем скрутки их токоведущих проводников. При таком способе также зачищают концы, но на большее расстояние – 2 ÷2,5 см.

Зачищенные концы накладывают друг на друга и плотно скручивают виток к витку плоскогубцами. Очень важна при таком способе именно плотность скрутки кабеля.

Нельзя делать «как попало», а потом просто стянуть соединение изолентой – плохой контакт и возможность возникновения пожара Вам гарантированы.

Существует несколько видов скрутки кабеля: простой, бандажный и желобок. Бандажный способ отличается от двух других наличием дополнительной проволоки – бандажа. Этим способом обычно сращиваются провода большого сечения. Скрутка желобком больше всего подходит для сращивания алюминиевых жил.

Если есть паяльник, а соединяемые провода медные, то лучше место соединения пропаять. В самом конце процедуры место соединения изолируют изолентой.

Причем начинать наматывать изоленту нужно на изоляцию провода с одной стороны и заканчивать тоже изоляцией с другой. Не поленитесь сделать несколько витков (туда и обратно).

Если соединяется не один провод, а несколько, то изолировать нужно каждое соединение в отдельности, а не все сразу.

Ответвление проводов. Иногда возникает ситуация, когда нужно сделать ответвление провода (например для установки розетки), а возможности поставить разветвительную коробку нет. В этом случае делаем следующим образом: зачищаем изоляцию основного провода на 1,5 ÷ 2 см., при этом не разрезая сам провод и подсоединяем к нему зачищенный конец ответвляемого провода.

Соединение делаем также качественное и плотное при помощи плоскогубцев. Место соединения можно, для большей надежности, пропаять и обязательно заизолировать изолентой. При этом изолента должна накладываться на изоляцию основного провода с обоих концов и на изоляцию ответвляемого. Также как и при сращивании, ответвление можно делать простым способом, бандажным и в желобок.

При ответвлении сразу двух и более проводов каждое соединение изолируется отдельно.

Подключение проводов. При присоединении новых проводов к электрическим розеткам, люстрам и выключателям их концы необходимо зачистить, а при необходимости и придать им нужный изгиб. Современные выключатели и розетки требуют обычной зачистки провода на расстояние примерно 1см.

Если зажим электрического провода осуществляется под болт с шайбой, то необходимо зачищенный конец провода согнуть петелькой.

Не рекомендуется зажимать под болт просто прямой очищенный проводник ввиду плохого электрического контакта при этом.

Петельку можно сделать круглогубцами или же при помощи металлического стержня нужного диаметра (гвоздя, круглого напильника, крестообразной отвертки и т.д.).

А теперь более наглядно на видео:

Способы соединения проводов — Дом энергии ru

Способы соединения проводов

На практике, в быту часто приходится подключать установочные провода, шнуры к электроустановочным изделиям: электропатронам, выключателям, вилкам, розеткам, контактным зажимам.

Большинство потребителей электроэнергии в квартире подключается к сети через электророзетки, часть — стационарно, через специальные электрические разъемы, зажимы.

Как подготовить для этого концы проводов и какие существуют способы соединения проводов? В зависимости от способа подключения провода к электроустановочному изделию можно соединить провода несколькими способами.

Способы соединения проводов: заделка кольцом

Провода с такой заделкой концов используют обычно при монтаже электрических вилок, патронов, внутри некоторых электроприборов. Заделку провода с многопроволочными жилами кольцом выполняют в следующем порядке (рис. 13, а). 1. Изоляцию провода удаляют монтажным ножом или специальным приспособлением. Жилы плотно скручивают. 2. При помощи круглогубцев делают кольцо и плотно закручивают конец провода. Затем лудят кольцо. 3. Конец провода обматывают изоляционной лентой. Подготовка провода с однопроволочной жилой изображена на рисунке 13, б. При этом кольцо перед подключением должно располагаться так, чтобы оно не раскручивалось при затягивании винта. Рис. 13. Заделка провода кольцом: а — заделка провода с многопроволочной жилой: 1 — зачистка; 2 — скручивание кольца; 3 — изолирование конца провода; б — заделка провода с однопроволочной жилой; в — подключение провода При подключении провода к прибору (например, к электрической вилке) необходимо подложить шайбу под головку контактного винта и плотно затянуть его (рис. 13, в).

Способы соединения проводов: заделка тычком

Заделку концов тычком обычно используют при закреплении проводов в контактных зажимах, например при монтаже электрических люстр. Порядок подготовки провода с многопроволочной жилой для такой заделки следующий (рис. 14, а). 1. Удаляют изоляцию провода и зачищают жилы. Жилы плотно скручивают и лудят. 2. Обматывают конец провода изоляционной лентой. Рис. 14. Заделка провода тычком и его подключение: а — заделка провода: 1 — зачистка; 2 — изолирование; б — контактный зажим и закрепление в нем провода При подключении провода его конец вставляют в отверстие зажима и плотно закручивают контактный винт (рис. 14, б). Провода с однопроволочной медной или алюминиевой жилой готовят к подобным подключениям так же. Иногда возникает необходимость срастить между собой два проводника или сделать ответвления проводников. Как это правильно выполнить?

Способы соединения проводов: Сращивание одиночных проводов с многопроволочной жилой (рис. 15)

1. Снимают монтажным ножом или специальным приспособлением изоляцию на концах сращиваемых проводов на длине примерно 40 мм и разводят проволочки на длине 20 мм. 2. Соединяют концы проводов. 3. Закручивают жилки проводов рукой. 4. Закручивают жилки проводов плоскогубцами и запаивают место соединения. 5. Обматывают место соединения изоляционной лентой в два слоя. Рис. 15. Сращивание одиночных проводов с многопроволочной жилой: 1 — подготовка концов; 2 — соединение проводов; 3 — закручивание; 4 — пайка; 5 — изолирование Сращивание одиночных проводов с однопроволочной жилой (рис. 16) 1. Очистить концы проводов от изоляции. Закрутить концы проводов рукой. 2. Закрутить концы проводов плоскогубцами и запаять место соединения. 3. Обмотать место соединения изоляционной лентой в два слоя.

Существует еще один способ сращивания нескольких проводов как с однопроволочной жилой, так и с многопроволочной жилой: с помощью защитного колпачка, который надевают на место скрутки проводов (рис. 17).

Рис. 16. Сращивание одиночных проводов с однопроволочной жилой: 1 — зачистка концов; 2 — закручивание и пайка; 3 — изолирование Рис. 17. Сращивание нескольких проводов с однопроволочной или многопроволочной жилой с помощью защитного колпачка

Способы соединения проводов: Сращивание двойных проводов и шнуров с многопроволочной или однопроволочной жилой.

Такое сращивание аналогично сращиванию одиночных проводов с однопроволочной или многопроволочной жилой, только оно выполняется «вразбежку», т. е. места соединения жил не должны находиться друг против друга. Для этого концы провода или шнура обрезают и очищают так, чтобы один из них был длиннее другого на 40 мм. После сращивания оба провода вместе обматывают изоляционной лентой. Ответвление одиночного провода с многопроволочной жилой (рис. 18) Очищают изоляцию на небольшом участке основного провода и на конце провода ответвления. Раздвигают проволочки проводов и вставляют провод ответвления в основной провод. Закручивают проволочки провода ответвления. Запаивают место соединения. Обматывают место соединения изоляционной лентой. Рис. 18. Ответвление одиночного провода с многопроволочной жилой: 1 — подготовка проводов и вставка провода ответвления; 2 — закручивание проволочек; 3 — пайка; 4 — изолирование Ответвление одиночного провода с однопроволочной жилой (рис. 19) Очищают изоляцию на небольшом участке основного провода и на конце провода ответвления. Закручивают конец провода ответвления вокруг основного. Запаивают место соединения проводов. Обматывают место соединения изоляционной лентой. Рис. 19. Ответвление одиночного провода с однопроволочной жилой: а — подготовка проводов; б — соединение проводов.

Как правильно соединять провода

Главная » Библиотека » База знаний » Как правильно соединять провода

Как правильно соединять провода? Простой вопрос, но не многие знают элементарные правила скрутки, спайки или сварки электрических проводов.

В статье мы подробно рассмотрели основные варианты надежных соединений. Эти простые советы помогут начинающим электрикам не делать элементарных ошибок при монтаже электрической проводки.

В конце статьи есть таблица совместимости материалов.

Скрутка проводов

Скрутка – это основной вид соединения проводов. Другое дело, что скрутка – это еще не законченное соединение. Для того, чтобы скрутка обеспечивала надежный контакт, ее необходимо либо запаять, либо обжать или обварить.

Хотя, если нужно сделать времянку (временную электропроводку или освещение), то будет более чем достаточным соединение проводов посредством простой скрутки. В ЖКО, когда постоянная электропроводка выполнена небрежно и без обработки скруток, говорят – сделано на соплях.

Сколько может прослужить соединение проводов посредством простой скрутки, сказать сложно. Все зависит от условий эксплуатации (температура, влажность) и от нагрузок, т.е. токов, которые проходят через скрутку. Это могут быть месяцы, годы, десятки лет.

Причина ненадежности этого вида соединения – окисление проводов и, как следствие, плохой контакт. Последствие – скрутка начинает греться, изоляция на ней плавится, что с

тановится причиной короткого замыкания. Кроме того, плохой контакт может стать причиной поломки электрооборудования (эффект искрения необработанной скрутки).

Скрутка выполняется при помощи плоскогубцев. Концы проводов зачищаются на одинаковую длину, выравниваются. Плоскогубцами захватывается весь пучок и закручивается.

Существует ограничение по количеству проводов в скрутке. Чтобы скрутка была надежной и не рассыпалась, ее диаметр не должен быть более 1 сантиметра (при длине до 5 сантиметров). Правда, это мое субъективное мнение. При монтаже я стараюсь, чтобы в одной скрутке не было более 7 проводов сечением 2,5кв.

мм, либо до 12 проводов сечением 1,5 кв.мм.

Пайка проводов

Пайка в электромонтаже – это соединение жил проводов при помощи припоя. На практике, имея ввиду электромонтажные работы, опаивать приходится скрутки и многожильные провода. Опайка скруток обеспечивает надежный электрический контакт проводов. Кроме того, опаянная поверхность защищена от коррозии. На мой взгляд, этот вид соединения наиболее универсален.

Опаивать требуется и многожильные провода при их подключении под винтовой зажим. К примеру, когда вы подключаете вилку или розетку удлинителя, концы проводов рекомендуется опаивать.

Хотя в этом случае можно обойтись и специальными наконечниками нужного диаметра.

Раз уж речь зашла о многожильных проводах, считаю не лишним напомнить, для монтажа стационарной электропроводки нужно использовать провода с цельными жилами, многожильные провода в этом случае применять не рекомендуется.

Для пайки нам потребуется паяльник мощностью 100 Ватт и припой с канифолью. Включаем паяльник, даем ему несколько минут разогреться, прикладываем к месту пайки и подносим под жало припой.

Сварка проводов

Не менее популярным способом обработки скруток является сварка. В массовом строительстве все скрутки в распределительных коробках именно свариваются.

Причина популярности этого метода – быстрота и дешевизна. Сварка проводов занимает существенно меньше времени, чем пайка.

Для сварки потребуется трансформатор мощностью от 500 Ватт, напряжением 36 Вольт или сварочный аппарат с угольным электродом.

Рекомендуется, конечно же, использовать именно сварочный аппарат – на нем можно выставить оптимальный для сварки ток. Для сварки прикладываем провод «масса» к скрутке и касаемся угольным электродом ее края. Скрутка должна быть развернута концом вниз, чтобы расплавленный металл каплей повис на ней. На сегодняшний день сварка проводов — это одно из требований ГПН (Гос. пож. надзор).

Соединение опрессовкой

Опрессовка — это соединения жил проводов путем обжатия соединительной гильзы. Гильза обжимается при помощи специального инструмента – пресс-клещей. Обжимные гильзы бывают различных диаметров и изготавливаются из разных материалов – медь, алюминий, луженая медь.

Данный способ является одним из наиболее надежных.

Соединение проводов через клеммную колодку

В электромонтаже клеммные колодки применяются, прежде всего, для подключения светильников и различных электроприборов. Клеммные колодки незаменимы при ремонтных работах.

Существенный недостаток этого вида соединений то, что большинство продаваемых клеммных колодок очень низкого качества, а, следовательно, ненадежны. Некачественная клеммная колодка может лопнуть при затяжке (резьба), что становится причиной плохого контакта. Последствия могут быть самыми разными.

Более дорогие и более надёжные клеммные колодки используются в распределительных шкафах, боксах.

Болтовые соединения

Болтовые соединения на практике встречаются нечасто. Тем не менее, такой вид соединения достаточно надежен, может выдерживать большие токи.

И на всякий случай стоит помнить и об этом способе соединения проводов. Таким способом можно соединять медный и алюминиевый провода, проложив между проводами шайбу.

Самозажимные соединения

Довольно популярен метод соединения проводов при помощи самозажимных клеммных колодок.

Основное его преимущество – не требуется особых навыков, все до примитивности просто. Зачищаешь провод и засовываешь его в самозажимную колодку. Контакт получается вполне надежный.

Недостаток такого вида соединения, как и в случае с винтовыми колодками – ограничение по максимальному току. Если вы планируете использовать самозажимные колодки в цепях с мощным электрооборудованием, рекомендую узнать их технические характеристики, подходят ли они для ваших целей. Другой недостаток в том, что не любые самозажимные колодки подходят для соединения многожильных проводов.

Наиболее популярны самозажимные колодки фирмы Wago. Максимальный ток для большинства колодок этой фирмы составляет более 32A, этого вполне достаточно для бытовых нагрузок.

Соединение проводов при помощи кабельных сжимов

Соединительный сжим предназначен для соединений (ответвлений) линий кабелей и проводов. Причем для ответвления не требуется разрезания магистрального проводника. Этот вид соединения проводов применяется повсеместно, его можно увидеть практически в любом подъездном электрощите.

Как правило, кабельные сжимы применяются для соединения (ответвления) проводов сечением от 10кв мм.В простонародии кабельный сжим прозвали орехом. Так что можно услышать о соединении через орех.

Практика применения доказала 100% надежность данного вида соединения.

Помимо прямого назначения кабельный сжим можно использовать в качестве опрессовки для скруток.

Почему нельзя соединять алюминиевый и медный провод скруткой

Причины аж две, но сводятся они в итоге к одному следствию — со временем контакт становится плохим. Это в свою очередь приводит к его нагреванию и всем отсюда вытекающим последствиям.

Первая причина — окисление алюминиевого провода. У слоя окиси сопротивление больше чем у самого алюминия и это приводит к чрезмерному нагреванию последнего.

Вторая причина — ослабевание контакта. Как вы знаете при нагревании любое тело, в том числе и провод расширяется. Но алюминий более мягкий материал чем медь. И электро проводимость у него меньше, а значит греется он сильнее. В результате множества циклов расширения и сужения контакт ослабевает и начинает греться все сильнее.

Запросить расчёт

сращивание проводов — это… Что такое сращивание проводов?

сращивание проводов
wire connection

Большой англо-русский и русско-английский словарь. 2001.

  • сращивание оптических волокон
  • сращивание проволочных канатов

Смотреть что такое «сращивание проводов» в других словарях:

  • сращивание линейных проводов — 55 сращивание линейных проводов: Соединение концов линейных проводов Источник: ГОСТ Р 50889 96: Сооружения местных телефонных сетей линейные. Термины и определения оригинал …   Словарь-справочник терминов нормативно-технической документации

  • Сращивание линейных проводов — 1. Соединение концов линейных проводов Употребляется в документе: ГОСТ Р 50889 96 Сооружения местных телефонных сетей линейные. Термины и определения …   Телекоммуникационный словарь

  • прокладка проводов и кабелей — на лотках и в коробах 3.19. Конструкция и степень защиты лотков и коробов, а также способ прокладки проводов и кабелей на лотках и в коробах (россыпью, пучками, многослойно и т.п.) должны быть указаны в проекте. 3.20. Способ установки коробов не… …   Справочник технического переводчика

  • ЭЛЕКТРОСВАРКА ПРОВОДОВ — сращивание линейных проводов связи при помощи тепла, выделяемого электр. током, пропускаемым через стык проводов. Для Э. п. применяется специальный передвижной агрегат, состоящий из бензинового мотора 1 и динамомашины 2 мощностью 2 квт,… …   Технический железнодорожный словарь

  • СОЕДИНЕНИЕ ПРОВОДОВ СВЯЗИ — сращивание двух концов линейной проволоки с целью создания электр. контакта, между ними. Соединение стальных проводов осуществляется так наз. британской спайкой или электросваркой. Медные и биметалл, провода сращиваются обычно при помощи трубок… …   Технический железнодорожный словарь

  • ГОСТ Р 50889-96: Сооружения местных телефонных сетей линейные. Термины и определения — Терминология ГОСТ Р 50889 96: Сооружения местных телефонных сетей линейные. Термины и определения оригинал документа: 6 абонентская линия местной телефонной сети: Линия местной телефонной сети, соединяющая оконечное абонентское телефонное… …   Словарь-справочник терминов нормативно-технической документации

  • Электромонтер по ремонту и обслуживанию электрооборудования 2-й разряд — Характеристика работ. Выполнение отдельных несложных работ по ремонту и обслуживанию электрооборудования под руководством электромонтера более высокой квалификации. Монтаж и ремонт распределительных коробок, клеммников, предохранительных щитков и …   Единый тарифно-квалификационный справочник работ и профессий рабочих

  • Электромонтер по обслуживанию электрооборудования 2-й разряд —   Характеристика работ. Обслуживание силовых и осветительных электроустановок с простыми схемами включения. Выполнение несложных работ на ведомственных электростанциях, трансформаторных электроподстанциях с полным их отключением от напряжения под …   Единый тарифно-квалификационный справочник работ и профессий рабочих

  • Электромонтер по обслуживанию электрооборудования 3-й разряд — Характеристика работ. Обслуживание силовых и осветительных электроустановок со схемами включения средней сложности. Выполнение простых работ на ведомственных электростанциях, трансформаторных электроподстанциях с полным их отключением от… …   Единый тарифно-квалификационный справочник работ и профессий рабочих

  • Электромонтер по ремонту и обслуживанию электрооборудования 3-й разряд — Характеристика работ. Выполнение несложных работ на ведомственных электростанциях, трансформаторных электроподстанциях с полным их отключением от напряжения оперативных переключений в электросетях, ревизией трансформаторов, выключателей,… …   Единый тарифно-квалификационный справочник работ и профессий рабочих

  • Полимер — (Polymer) Определение полимера, виды полимеризации, синтетические полимеры Информация об определении полимера, виды полимеризации, синтетические полимеры Содержание Содержание Определение Историческая справка Наука о Полимеризация Виды… …   Энциклопедия инвестора


Сращивание проводов — Энциклопедия по машиностроению XXL

Оконцевание проводок мелких сечений для присоединений. Опрессовка и напайка наконечников на провода крупных сечений (25-50 мм2). Сращивание проводов марок ПР, ПРГ, ПРД, ППВ и др.  [c.311]

Способ наименьших квадратов 549. Способ перелопачивания 743. Сращивание проводов 831. Стале-алюминиевый канатик 825. Степени свободы 516.  [c.451]

Способ холодной пайки 186, 206 Сращивание проводов 241 Стабилизатор 249 Сталь конструкционная 17  [c.303]


Участки провода с поврежденной изоляцией во избежание короткого замыкания необходимо заизолировать изоляционной лентой. При обрыве проводов концы их нужно хорошо зачистить, прочно соединить и заизолировать, а при первой возможности место сращивания пропаять.  [c.194]

В табл. 15 и 16 приведены основные характеристики типовых многожильных сверхпроводящих проводов и модулей на основе ниобий-титанового сплава НТ-50, выпускаемых серийно в промышленных условиях и изготовляемых методом совместной деформации сверхпроводников с матрицей. Указанные многожильные провода и шины были использованы для изготовления большого числа сверхпроводящих магнитных систем. В табл. 17 приведены характеристики сверхпроводящих шин, полученных методом гальванического сращивания медью  [c.525]

Зачищенные концы проводов накладываются друг иа друга накрест, скручиваются попарно и припаиваются друг к другу, как и при поврежденных концах шнура При соединении двух разных проводов в один шнур места сращивания лучше расположить друг от друга на расстоянии нескольких сантиметров, чтобы избежать утолщения шнура в одном месте, а также воз.можного замыкания в дальнейшем от износа изоляции.  [c.36]

Изоляционные резины служат для изолирования токопроводящих жил, изоляционно-защитные резины — для изолирования кабелей, проводов и шнуров, нуждающихся в защите от внешних воздействий, защитные — для внешних защитных оболочек некоторых кабелей. В число кабельных резин входят также электропроводящие, применяемые для экранирования гибких кабелей, и, так называемые починочные резины, используемые при сращивании или ремонте кабелей.[c.104]

Сращивание поврежденных проводов сети необходимо производить только с помощью горячей пайки без применения кислот или с помощью холодной пайки под давлением, а также с помощью соединительных втулок и индивидуальных разъемов (рис. 5.7).  [c.352]

Сращивание нескольких проводов в одном сечении жгута не допускается. Прокладка новых участков сети должна выполняться только из целых проводов.  [c.352]

Пайку применяют при сращивании заготовок крупных размеров, предназначенных для изготовления контактных проводов, круглой и прямоугольной проволоки больших сечений, фасонной проволоки для полых кабелей и других изделий. Реже пайку применяют для сращивания тонкой заготовки.  [c.84]

Для защиты места сращивания от ржавчины и удобства в эксплуатации необходимо его просмолить и наложить сверху по всей длине сращивания оплетку из стальной проволоки. Для придания прочности оплетке можно через определенную длину намотки (100—120 мм) пробивать пряди проволокой. Чтобы оплетка на месте сращивания была плотнее, необходимо проводить оплетку от тонкого конца к толстому.  [c.105]


Следует помнить, что при О имеем следует проводить аккуратно, учитывая соотношение  [c.270]

При проводке каждую прядь конца переносят под ближайшей к ней прядью и пропускают под две следующие пряди в направлении против спуска каната. Каждую из прядей проводят сначала на одном конце (рис. 37, б) не менее 4 раз, а затем производят такое же количество проводок прядей другого конца (рис. 37,в). Для обеспечения плавного перехода утолщения в месте сращивания концов каната к коренному канату после двух проводок всех прядей, в каждом из них  [c.295]

Сращивание цепей допускается путем электро- или кузнечно-горновой сварки новых вставленных звеньев или с помощью специальных соединительных звеньев. После сращивания цепь должна быть испытана. Расчет стропов из цепей должен проводиться исходя из усилия в ветви стропа и коэффициента запаса прочности не менее пяти по отношению к разрушающей цепь нагрузке.  [c.11]

Для ремонта и сращивания изоляции проводов и оболочек кабеля для защиты подземных трубопроводов  [c.88]

К основным неисправностям контрольно-измерительных приборов относятся обрыв проводов или нарушение контактов в местах их присоединения обрыв или перегорание обмоток. Обрыв проводов устраняют сращиванием их с последующей запайкой места соединения. Контакт восстанавливается зачисткой клемм и затяжкой их. При неисправности обмоток или нарушении регулировок прибор нужно сдать в мастерскую для ремонта,  [c.319]

Лента поливинилхлоридная электроизоляционная с липким слоем (далее лента) предназначена для изоляции проводов и кабелей при ремонте и сращивании электрокабелей с неметаллическими оболочками, работающих в статическом состоянии при температуре от минус 50 до плюс 70°С.[c.76]

В симметрирующих и конденсаторных муфтах соединение жил двух четвёрок производят в соответствии с ведомостью соединения жил, составленной на основании измерений коэфициентов ёмкостной связи и асимметрии. Эти измерения проводят после разделки концов кабелей перед сращиванием жил.  [c.140]

Второй случай соответствует восстановлению линии после обрыва провода. Для производства работ, связанных с креплением провода на опоре после его сращивания в месте обрыва, а опору (траверсу) влезает монтер с инструментом. Работа на линии с подвесными изоляторами ведется с помощью монтажных приспособлений. Вес монтера с инструментом при-  [c.180]

Воздушные Л. с. Проволока, применяемая для проводов воздушных Л. с., помимо соответствующих роду связи электрич. свойств должна обладать механической прочностью, малым уд. в., химич. стойкостью и дешевизной. Для линий телеграфных и телефонных небольшого протяжения применяют железную (линейную стальную) проволоку для дальних телефонных и уплотненных линий — твердотянутую медную, а также биметаллическую и сталеалюминиевую для городских воздушных сетей — тонкую бронзовую, стальную и биметаллическую для очень больших пролетов — твердую стальную проволоку или стальной канатик. Электрич. свойства проволок приведены в табл. 2. Для крепления провода к изоляторам употребляют перевязочную проволоку, а для сращивания концов — спаечную из того же материала, что и линейная, но мягкую отожженную диам. 2—мМ и 1—1,5 мм.  [c.64]

Характеристика работ. Разборка грузовых автомобилей, кроме специальных и дизельных, легковых автомобилей, автобусов длиной до 9,5 м и мотоциклов. Ремонт, сборка простых соединений и узлов автомобилей. Снятие и установка несложной осветительной арматуры. Разделка, сращивание, изоляция и пайка проводов. Выполнение крепежных работ при первом и втором техническом обслуживании, устранение выявленных мелких неисправностей. Слесарная  [c.270]

Если необходимо сращивать несколько проводников, то место сращивания различных проводов должно быть разнесено.  [c.46]

Отрезать провод с поврежденным контактом Отрезать по возможности меньше. Если его длина становится меньше допустимой, то этот провод необходимо удлинить (см. «Сращивание проводников»)  [c.47]

Снимите электродвигатель и обрежьте его провода, как можно ближе к заменяемому электродвигателю (для их последующего сращивания).  [c.1136]

Определение неизвестных постоянных с и о> входящих в (2.9), (2.12), (2.17), проводится сращиванием решений (2.3) с функциями (1.4) во внешней области. С этой 110  [c.110]

От сгорания смазки в зоне сварки образуются газовые пузыри, препятствующие заполнению жидким металлом всех пустот. Если после обезжиривания не дать просохнуть проводу, а сразу производить сварку, то будет го(реть бензин или растворитель, и в зоне сварки опять-таки будут образовываться газовые пузыри, хотя они будут в меньшей степени сказываться на качестве сварки, так как растворитель практически очень быстро улетучивается и сгорает быстрее, чем смазка. При отсутствии бензина, ацетона или какого-либо другого растворителя провод можно обезжирить выжиганием смазки при помощи паяльной лампы или факела из пакли и ветоши, смоченной в бензине или керосине. Однако в этом случае, хотя сама смазка из зоны сварки будет удалена, продукты ее сгорания, осевшие на повивах провода, останутся и иопадут в зону сварки при сращивании провода.  [c.20]

Марка патрона Применяется для сращивания проводов по гсх т 839—59 Кокиль Вкладыш Терыитный муфель  [c.232]

П. железный (П. ж.), проводник электрич. тока, выполняемый обычно в виде тянутой или катаной круглой проволоки. В качестве средства защиты от атмосферных влияний применяется омеднение и оцинковка поверхности проволоки или покрытие ее олифой. П. ж. находит весьма широкое применение в телеграфных линиях, а также в линиях передачи электрич. энергии для осветительных и силовых установок. В последнем случае применение П. ж. взамен медных делается экономичным тогда, когда сечение медных проводов недостаточно используется в электрич. отношении и устанавливается по соображениям необходимой механич. прочности. Кроме того замену медных проводов железными и возможно и целесообразно производить при устройстве заземлений, в установках высокого напряжения и в некоторых случаях в сетях низкого напряжения и устройствах радиолюбительских антенн. В качестве материала для П. ж. применяется мягко отожженная железная проволока применение отожженной проволоки мотивируется следующим а) большей электропроводностью по сравнению с неото-жженной б) получением частичного или полного отжига при сращивании проводов путем пайки, сварки или термитным способом  [c.418]

ПИ-35 ТУ 16-503.111-77 НК-ЬСКБ Резина средней твердости. немаслобензостой-кая, электроизоляционная Воздух Ремонт изоляции и сращивание проводов и кабелей, местная изоляция многожильных кабелей  [c.203]

В процессе экструзии степень сжатия может колебаться в широких пределах (30—2000) считают, что лучшее качество изделий достигается при степени сжатия от 100 до 625. Скорость экструзии, от долей метра до 15 м1мин подбирается для каждого сечения и профиля изделия и сохраняется постоянной. Процесс выдавливания — непрерывный, с остановками на загрузку таблеток. Для лучшего сращивания таблеток плунжер имеет впереди конус 60°. После загрузки экструдировавание ведут непрерывно. Таким способом из фторопласта-4Д получают трубки, стержни, профили квадратного, прямоугольного сечения, пленку, изоляцию и т. п. При наложении изоляции на провода жила проходит в отверстие дориа со скоростью, меньшей скорости экструзии на величину усадки. Складки изоляции после спекания на проводе разравниваются, при этом разрыва изоляции не наблюдается.  [c.74]

Для определения мгновенных значений коэффициента интенсивности напряжений К. использовались величины, характеризующие размеры и форму изохром, путем сращивания аналитических и экспериментальных результатов. Аналитические расчеты вида изохром проводились с использованием функции напряжений Вестергаарда, выбранной в форме  [c.101]

Таким образом, монтаж сварного соединения в пролете линий электрапередачи па проводах больших сечений ведется без каких-либо сращиваний стального сер-  [c.45]

Все это указывает на то, что сварное соединение на проводах больших сечений со сваркой провода в стык с последующим опрессованием алюминиевого корпуса соединителя, но без сращивания стального сердечника провода, вполне надежно, что лодтверждается опытом их эксплуатации.[c.46]

Основным предположением классической теории пограничного слоя Прандтля [Prandtl L., 1904] является малость продольных градиентов функций течения в пограничном слое (скорости, температуры) по сравнению с поперечными. Однако существует много задач динамики вязких течений газов при больших числах Рейнольдса, для которых это допущение не выполняется. К ним относятся, в частности, задачи с различного рода локальными особенностями течения в окрестности угловых точек контура тела, мест присоединения зон отрыва и др. В настоящей главе исследуются течения, в которых на коротких расстояниях (например, порядка толщи ны пограничного слоя) давление в сверхзвуковом потоке вблизи поверхности тела изменяется на свой основной порядок. Для этого проводится исследование асимптотического поведения решений уравнений Навье-Стокса в возникающих характерных областях течения и используется известный принцип сращивания асимптотических разложений, представляющих решение в различных областях.[c.71]

Все соединения проводов сечением до 2,5 мм — при открытой проводке должны быть сделаны пайкой третником или тинолью. Сращивание многожильных проводов должно производиться оплеткой с тем, чтобы место спая не было толще провоза с изоляцией. Перед пайкой концы должны быть тщательно зачищены.  [c.558]

Сращивание концов проводов железных и медных вручную производится обмоткой их тонкой (спаечной) проволокой с пропайкой сростка третником. Алюминиевые, биметаллические и медные провода сращивают с помощью трубочек из того же металла, в которые вставляют оба конца, затем скручивают ее винтообразно на 2 оборота. Железные провода в настоящее время соединяются электросваркой концов, для чего служат подвижные агрегаты из двигателя 4—6 сил, генератора переменного тока 110—120 V и трансформатора для получения тока до 1000 А.  [c.66]

Подвеска воздушного кабе-л я. Для этой цели применяется воздушнобумажный кабель в свинцовой оболочке без брони емкостью до 200 пар. Кабель подвешивается по столбам при помощи стального троса. Расстояние между столбами не > 50 м. Трос крепится к столбам при помощи специальных клемм. Трос натягивается так же, как воздушный провод, с соблюдением определенной стрелы провеса. Кабель подвешивается к тросу с помощью подвесов-серег различного устройства. Для более тяжелого кабеля подвес изготовляется ив оцинкованного обручного железа в виде цифры 8 с равными диаметрами половин. Малое кольцо одевается на трос, а большое на кабель, после чего на стык накладывается полоска, обжимаемая вокруг щипцами. Для легких кабелей применяются 8-об-разные серы и. Для подвески кабеля на большом протя кении его раскатывают по земле вдоль линии, привязывают к нему подвесы (на расстояниях 33 см), затем с помощью нескольких веревок, перекинутых через трос, подтягивают к нему кабель на двух пролетах. Рабочие, приставляя лестницы к тросу, крепят к нему подвесы, попутно выправляя кабель, чтобы он висел без провесов. На небольших расстояниях устанавливают барабан с кабелем у оконечного столба. К концу кабеля с помощью чулка прикрепляют веревку. Через несколько пролетов устанавливают лебедку, а наверху столба — блок. Рабочие поднимаются на столбы и конец кабеля протягивают за веревку вдоль троса. По мере сматывания на кабель у барабана нацепляют подвесы. Рабочий на столбе, когда к нему подходит подвес, снимает его и одевает по другую сторону клеммы. Сращивание воздушного кабеля производят тем же способом, как и подземного муфты со спайкой с небольшим запасом провода в виде кольца подвешиваются к столбам.  [c.67]

Металлич. покрытия (А1, Сп, Ag и т. д.) широко применяются для защиты материалов и конструкций от механич. и тепловых воздействий, для защиты от агрессивных сред. Для соединения различных материалов их покрывают многокомпонентными припоями. В ряде случаев такие покрытия трудно или невозможно создать без воздействия УЗ. УЗ-вые М. и п. обеспечивают металлизацию алюминия и его сплавов, титана, ниобия, керамики (в т. ч. пьезокерамики), стекла, ферритов, полимерных материалов сокращают время пайки, повышают качество и прочность соединений позволяют получить соединения металл — керамика, металл — стекло, металл — полимер. Рассмотренные процессы применяются при М. и п. различных проволок — выводов к конденсаторам и сопротивлениям, проводов термопар, при сращивании алюлшниевых кабелей для припайки клемм и выводов заземления к проводам и кожухам, выполненным из алюхминиевых сплавов при пайке крепёжных лепестков и отводов к стеклу, керамике, ферритам, полупроводниковым материалам при исправлении дефектов в алюминиевых отливках и пайке (металлизации) деталей из силуминовых сплавов, титана, нержавеющей стали, чугуна при нанесении защитных покрытий на различные стали.  [c.210]

В методах сращивания предпринимаются попытки численио срастить решения в областях, в которых приняты различные предположения для упрощения системы уравнений Навье — Стокса. Например, расчет течения в ближнем следе за снарядом можно проводить по теории течения невязкой жидкости (метод характеристик) для внешнего течения, но теории пограничного слоя оторвавшегося сдвигового слоя п, возможно, по уравнениям несжимаемой хсидкости в области возвратного течения. Не говоря уже об очевидном усложнении программирования, в подобных методах имеются принципиальные трудности, связанные с условиями стыковки решений, которые должны быть удовлетворены (или, наоборот, выборочно опущены) поперек границ, с итерационным положением и описанием границ между областями (например, может ли лппия тока, отделяющая область возвратного течения, аппроксимироваться кр1шой второго порядка, начинается ли она в вершине острого угла па поверхности тела ), с устойчивостью глобальных итераций при сращивании. Несмотря на все эти трудности, было опубликовано некоторое число работ, содержащих хорошие численные решения, полученные методами сращивания.  [c.463]


Соединение проводов и кабелей

Как правильно соединить провод в распределительной коробке

Самая спорная и болезненная проблема при электромонтажных работах соединение проводов и кабелей в  распределительной коробке. Электрики варят, гильзуют (опрессовывают), паяют, пользуются различными сжимами (колодки, ваги, клеммы, СИЗы – соединительные изолирующие зажимы), скручивают. Сколько электриков, столько различных мнений.

Что говорят правила соединения проводов и кабелей

Будем пользоваться несколькими источниками актуальных на сегодняшний день. ПУЭ-7 (Правила устройства электроустановок),   СНиП 3.05.06-85 (Электротехнические устройства), ГОСТ Р 50571.5.52-2011. ( Электроустановки низковольтные).

ПУЭ-7 Глава 2.1
Раздел: Электропроводки

2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

2.1.22. В местах соединения, ответвления и присоединения жил проводов или кабелей должен быть предусмотрен запас провода (кабеля), обеспечивающий возможность повторного соединения, ответвления или присоединения.

СНиП 3.05.06-85
3. Производство электромонтажных работ
Раздел:  Электропроводки

3. 34. Все соединения и ответвления установочных проводов должны быть выполнены сваркой, опрессовкой в гильзах или с помощью зажимов в ответвительных коробках.

Металлические ответвительные коробки в местах ввода в них проводов должны иметь втулки из изолирующих материалов. Допускается вместо втулок применять отрезки поливинилхлоридной трубки. В сухих помещениях допускается размещать ответвления проводов в гнездах и нишах стен и перекрытий, а также в пустотах перекрытий. Стенки гнезд и ниш должны быть гладкими, ответвления проводов, расположенные в гнездах и нишах, должны быть закрыты крышками из несгораемого материала.

ГОСТ Р 50571.5.52-2011.
526 Электрические соединения

526.2 При выборе средств соединения следует учитывать:

— материал проводника и его изоляцию;

— число и форму проводов, формирующих проводник;

— площадь поперечного сечения проводника;

— число проводников, которые будут соединены вместе.

Примечания:

1 Использование соединений пайкой рекомендуется избегать, за исключением коммуникационных схем. Если такие соединения используются, то они должны быть выполнены с учетом возможных смещений, механических усилий и повышения температуры при коротких замыканиях

Развернутый комментарий

Мы рассмотрели все нормативные акты регламентирующие соединение проводов. Рассмотрим преимущества и недостатки.

Опрессовка (гильзовка)

Рекомендуют все нормативы

Очень качественно соединение, большая площадь контакта. Недостаток пожалуй один, гильза большая по размеру и приходится делать большие распределительные коробки, что отражается на дизайне помещения.

Гильза, скрутка и клемма Ваго
Фото и краткое описание

Слева на фото соединение выполненное с помощью гильзы. Провода вставляются в луженую гильзу и обжимаются специальным прессом. Если гильза подобрана правильно соединение получается очень хорошее В центре скрутка, если сделать как на фото будет не хуже гильзы, но правилами запрещена, мы с своей работе не используем. Справа попытка отремонтировать проводку с помощью Ваги, соединение нагрелось, клемма расплавилась, так и до пожара недалеко.

Сварка

Рекомендуют все нормативы

Хороший контакт, малые габариты. Недостаток, проблематично проварить соединение большого количества проводов не повредив изоляцию (очень сильный нагрев).

Пайка

Предписывает применение только ПУЭ, СНиП умалчивает, а ГОСТ вообще рекомендует избегать соединения с помощью пайки.

Качественно спаять даже два провода достаточно сложно, но если удастся соединение будет качественным. Пропаять пять, шесть и более проводов практически не реально, тем более под потолком или в трудно доступном месте, куда большинство заказчиков просит поставить распределительную коробку, чтоб глаза не мозолила.

Скрутка

Запрещена

Хотя лучше еще никто не придумал. Всегда сначала провода скручивают, а потом варят, паяют, обжимают. Не буду агитировать, будем соблюдать правила, скрутка в чистом виде – ЗАПРЕЩЕНА!

СИЗ, клемма Ваго и винтовой сжим
Фото и краткое описание

Слева на фото соединение выполненное с помощью СИЗов. Провода сначала скручены, что само по себе неплохо, а поверх закручен колпачок в полном соответствии с правилами. В центре Вага (с подъемными флажками считается лучшим вариантом), отработала под нагрузкой около двух лет, оплавленная пластмасса и изоляция. Справа винтовой зажим, проблема та же что и с Вагой, соединение греется, последствия не предсказуемы

Сжимы

Рекомендуют все нормативы

Есть масса различных зажимов для проводов, все они сертифицированы, но, к сожалению, имеют различное качество.

Самые распространенные клеммы «Wago»: монтаж быстрый, выглядит красиво, но долгих нагрузок приближенным к максимальным не выдерживают. Наша компания использует «Ваги» только в случае работы по согласованному проекту, где четко прописана модель соединительных клемм. Тем самым мы снимаем с себя ответственность в случае нештатной ситуации, перекладывая ее на проектировщика и производителя клемм.

Винтовые зажимы: Качественное соединение получается только с зажимах, где под винтом есть дополнительные лепесток, а если винт вкручивается непосредственно в провод, со временем жди подгорания.

СИЗ (Соединительный изолирующий зажим): При использовании в чистом виде проблема та же что у сварки и пайки, зажим большого числа проводов. Но если делаем сначала скрутку, двадцать-двадцать пять миллиметров, а поверх накрутить СИЗ результат получается отличный. Соединение не подвергается нагреву, что положительно влияет на дальнейшую эксплуатацию. Мы используем такой метод более пятнадцати лет и не имели не одного нарекания. Есть единственный недостаток, из под СИЗа торчит оголенная шейка, которую требуется дополнительно изолировать. Поэтому способ не такой эстетичный как; клеммы «Wago», но соединение получается очень хорошее, площадь контакта значительно превышает сечение проводника.

Как правильно делать сращивание и ответвление проводов с помощью скрутки — Каталог статей — Каталог статей

При ремонте электрической проводки или домашних электроприборов довольно часто встает вопрос сращивания электропроводов или создания ответвления электрической сети. Основная задача при этом — обеспечить качественный электрический контакт в месте соединения проводов и его надежную изоляцию.

Сращивание проводов cкруткой

При подготовке проводов к сращиванию (ответвлению), необходимо освободить участок провода от изоляции. При использовании специальных инструментов для снятия изоляции, эта операция занимает минимум времени и не требует навыков от мастера.

Но, как правило, в домашнем инструментарии числится лишь острый нож и тогда необходимо иметь в виду некоторые несложные приемы:

— нельзя надрезать изоляцию, держа лезвие монтажного ножа перпендикулярно проводу. Острая кромка лезвия оставит микроскопический круговой надрез на центральном проводнике и в этом месте провод обязательно сломается. Даже если этого не произойдет при разделке провода, то непременно случится при его дальнейшей эксплуатации;

— нож при срезании изоляции должен скользить под острым углом к проводнику (как при заточке карандаша) и аккуратно снимать стружку за стружкой;

— зачищенные концы провода вначале скручивают пальцами, а затем пассатижами, плотно наматывая виток к витку в месте соединения. Пропайка места скрутки обеспечит максимально надежный контакт;

— место сращивания закрывают с помощью изоленты или термоусадочной трубки. При эксплуатации сращенного провода во влажном помещении необходимо применить многослойную изоляцию (два — три слоя).

Если сращивается парный электропровод, то все операции повторяются на втором проводнике с той лишь разницей, что место соединения необходимо сместить на несколько сантиметров в сторону для большей электробезопасности. У профессионалов это называется срастить «вразбежку». Как правило, оба сращенных провода затем защищают общим слоем изоляции.

Скрутка проводов

Скрутка проводов может быть простая, бандажная и желобком.

— Простая скрутка применяется в большинстве случаев проведения домашних работ с электричеством. При качественном исполнении она обеспечивает надежный и долговременный контакт цепи.

— Бандажная скрутка используется при соединении проводов большого сечения. Для этого зачищенные соединенные участки сращиваемых проводов плотно обматываются отдельным проводником такого же или меньшего диаметра.

— Скрутка желобком, как правило, применяется при соединении алюминиевых жил, поскольку при последующей пайке специальными припоями дает наиболее надежный электрический контакт.

Ответвления проводов скруткой

В практике домашнего мастера зачастую возникает необходимость сделать дополнительный отвод электрической линии для подключения дополнительных потребителей, установки дополнительного освещения и так далее.

Это несложно выполнить, используя уже знакомую технологию выполнения скруток. Подготовка проводов в этом случае отличается лишь тем, что зачистка от изоляции производится на конце ответвляемого и в середине основного токонесущего провода без его разрыва (оголяется промежуток длиной полтора — два сантиметра).

Простая скрутка ответвления

Бандажная скрутка ответвления

Скрутка ответвления желобком

При выполнении всех видов скруток пропайка места соединения электрических проводов не только улучшит характеристики электрического контакта, но и обезопасит ваше жилище от случайного возгорания, которое может случиться при «искрящем» контакте. Места скруток любого типа необходимо изолировать для защиты от случайного прикосновения.

Соблюдение правил электробезопасности обязательно при выполнении любых работ с электричеством.

Как правильно соединить алюминиевые и медные провода, кабели

При монтаже проводки перед мастером встает вопрос, как правильно соединить кабель (провод) между собой для создания безопасного и надежного контакта. В данной статье мы предлагаем рассмотреть способы соединения проводов и их особенности. Следует помнить, что качество сращивания напрямую влияет на надежность контакта и, соответственно, работоспособность системы.

Соединения электроконтактов силового кабеля АВБбШв 4х120 и других типоразмеров должны соответствовать нормативным требованиям, которые регламентируют проведение электромонтажных работ:

  • Контакт в первую очередь должен быть надежным. Независимо от того, как соединить два провода, сопротивление контакта не должно превышать сопротивление целого отрезка проводника;
  • Контакт должен обладать механической прочностью, чтобы в случае растяжения не было повреждения и разрыва.

Данные требования являются общими для проводников АВБбШв 4х240 и любых других типоразмеров.

Скрутка – самый популярный способ сращивания кабелей

Самым простым и популярным вариантом является скрутка кабелей. Из-за легкости выполнения такой вариант встречается чаще всего. Для создания контакта участок не менее 5 см оголяют и скручивают токопроводящие жилы.

В качестве изоляции применяется ПХВ-лента или специальные соединительные изолирующие зажимы в виде пластиковых колпачков, которые не только изолируют, но и дополнительно удерживают электрический контакт. Колпачки удобны тем, что позволяют создать надежное крепление без применения специальных инструментов.

Выбирая способ создания контакта методом скрутки, вы можете использовать разные варианты крепления: ответвление, параллельное или последовательное соединение.

Данный способ удобен, однако его нельзя назвать универсальным, поскольку он подходит только для кабелей из одинаковых материалов. Если вы ищете, как соединить алюминиевый провод с медным, скрутку использовать недопустимо из-за вероятного окисления контактов.

Современной альтернативой привычной скрутке выступают скотчлоки – специальные соединители с гидрофобным заполнителем. Благодаря их использованию нет необходимости удалять слой изоляции провода. Кабели вставляют в соединитель и производят опрессовку с помощью пассатижей. Благодаря водоотталкивающему заполнителю скотчлок помогает избежать промокания контактов.

Сращивание проводов методом пайки

Соединение ВБбШв 4х50 и проводов других типоразмеров возможно, если их спаять между собой. В этом случае монтаж проводки потребует больше времени и сил, но данный способ более долговечный по сравнению с предыдущим. Многие мастера задают вопрос, как соединить алюминиевые провода между собой, чтобы не нагревались места соединений. При скрутке кабелей нередко возникает подобная проблема, так как через участок протекает ток и нагревает контакт. Из-за перегрева может произойти оплавление изоляции, что увеличивает риск аварийной ситуации.

Пайка в этом отношении более безопасна. Этот метод крепления формирует контакт с низким сопротивлением, обладающий высокой надежностью. Вы можете выбрать метод пайки, если вас интересует, как правильно соединить провода разного сечения между собой, чтобы избежать поломок и короткого замыкания.

Крепление кабелей с применением клеммных колодок

При монтаже электрооборудования нередко возникает вопрос, как соединить два кабеля витой пары или провода из разных материалов. Оптимальным решением станет крепление посредством клеммных колодок – клеммников. Так называют изолирующую пластину с контактами, которая нашла широкое применение при выполнении электромонтажных работ. Если вас интересует, как соединить провода между собой, если материалами для изготовления кабелей являются алюминий и медь, применение клеммных колодок позволит создать надежный и безопасный контакт.

Конструктивно изолирующие пластины бывают с затягивающим винтом и с прижимающими пластинами. Когда провода прижимаются винтом, при подсоединении контакта необходимо соблюдать повышенную аккуратность, чтобы избежать повреждения кабеля. Это особенно актуально, если вы ищете надежный способ, как соединить медные провода разного сечения или многожильные кабели большого сечения.

Если при монтаже использовать колодки с прижимающими пластинами, получается прочное и надежное соединение, так как пластина прижимает кабель к клемме.

Клеммы пружинного типа

Применение таких изделий обеспечит быстрое и надежное подсоединение контактов при сращивании кабелей с одним или множеством токопроводящих элементов. Для соединения с токопроводящей жилой снимают изоляционное покрытие и вставляют проводок в специальное отверстие, где он фиксируется пружинным зажимом. По сравнению с клеммами винтового типа на монтаж уходит вполовину меньше времени!

Клеммы с пружинным соединением весьма популярны еще и потому, что благодаря им сращивание кабелей получается не только надежным, но и устойчивым к влаге и вибрации.

Как срастить провода при прокладке электропроводки?

При монтаже системы электроснабжения в доме или на другом объекте нужно выбрать правильный способ, как соединить провода в распределительной коробке, какие схемы использовать, если в качестве материалов для изготовления кабелей применяется алюминий с медью.

Для сращивания кабелей чаще всего прибегают к обычной скрутке или пайке. Также можно использовать специальные сжимы или клеммники из пластика. Если объект состоит из нескольких комнат, в каждой из них устанавливается своя распределительная коробка, от которой идут питающие провода к электротехническим приборам. Исключение составляют лишь душевые и другие помещения, где уровень влажности стабильно повышен. В целях безопасности в таких помещениях нельзя устанавливать распределительные коробки.

Монтаж данных устройств зависит и от способа прокладки проводки. Если она проложена открытым способом, без штробления стен, то коробка также крепится поверх стены. Для скрытой проводки коробку монтируют внутрь стены, а снаружи остается лишь верхняя панель, под которой находятся провода.

Методы соединения проводов

Вы должны знать, что пожарный инспектор никогда не примет электроустановку, если провода в ней скомутированны методом скрутки. Хотя многие скажут о том, что надежней скрутки еще ничего не придумали, но в ПУЭ (Правила устройства электроустановок)ясно сказано о запрете на соединения проводов методом скрутки.

Выдержка из правил ПУЭ: п2.1.21. Соединение, ответвление и оконцовка жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями.

Наиболее часто встречающимся нарушением электропроводки является неправильное соединение проводов при ремонте квартиры. Какими же бывают виды соединений, чем они отличаются друг от друга и в каких случаях лучше применять один вид, а в каких другой?

Способы соединения проводов

Скрутка – самый простой и распространенный способ соединения одножильных проводов из алюминия или меди, когда проводники просто скручиваются между собой и изолируются в месте контакта. Опресовывается скрутка при помощи соединительных изолирующих зажимов (СИЗ) они просты и удобны в монтаже (накручиваются по часовой стрелке на скрученные вместе жилы) обеспечивает надежный захват и удержание скрутки на протяжении всего срока эксплуатации. Имеют корпус, выполненный из не поддерживающего горение нейлона благодаря которому жилы не нуждаются в последующей изоляции.

Рис.1 Соединение проводов с помощью скрутки

При небольших объемах электромонтажных работ использование скруток, изолированных при помощи СИЗ представляется достаточно удобным. А вот когда условия требуют многочисленных соединений проводов и организацию разветвленной электросети, в этом случае возникают определенные трудности. Связаны они с тем, что описанные приспособления рассчитаны только на определенное количество проводов одинакового сечения. Это в значительной степени ограничивает возможности монтажа сложных электросетей.

Опрессовка — это соединение проводов с помощью специальной медной или алюминиевой гильзы. Гильза одевается на скрутку и опрессовывается с помощью пресс-клещей. Для того, что бы сделать опрессовку, необходимо с концов соединяемых проводов снять изоляцию, скрутить их и надеть на скрутку гильзу, подходящую по диаметру и материалу. Далее гильза опрессовывается с помощью пресс-клещей. После всей проделанной процедуры полученное соединение необходимо изолировать с помощью изоленты или термоусадки. Такой способ соединения проводов считается одним из наиболее надежных.

Рис.2 Соединение проводов с помощью опрессовки

Винтовые клеммные соединения– наиболее подходящий вариант для соединения проводов из разных металлов. С помощью такой клеммы можно соединить два провода. Для этого используется специальная клеммная колодка – диэлектрический корпус, внутри которого располагаются узлы крепления проводов к контактам. Винтовые соединительные клеммники наиболее часто применяются при коммутации проводов в щитах и распределительных коробках.

Для соединения проводов винтовыми клеммами аккуратно снимите изоляцию с концов проводов и поместите концы проводов в клемму так, что бы они не соприкасались друг с другом. Затем плотно закрутите винты клеммы.

Рис.3 Соединение проводов с помощью винтовых клемм

Используя данный способ соединения с алюминиевыми проводами надо учитывать, что со временем у провода из алюминия ухудшается контакт в клеммнике и придется время от времени его дожимать.

Самозажимные клеммы типа WAGO очень удобны в монтаже и выдерживают нагрузку значительную токовую нагрузку. Провод зачищается от изоляции, вставляется в отверстие клеммника и защелкивается. Клеммы со специальной контактной пастой допускают смешанный электромонтаж (соединение медных и алюминиевых проводов). Единственный недостаток — они занимают достаточно много места в распаечных коробках и подрозетниках.

Рис.4 Соединение проводов с помощью самозажимных клемм

Сварка или пайка обеспечивает долговечный и качественный контакт, с очень большим сроком безотказной работы электропроводки, но время монтажа существенно увеличивается и возникают дополнительные трудности, если надо внести в схему, какие либо изменения.

Соединение проводов пайкой обеспечивает надежный и долговечный контакт, для которого свойственна отличная проводимость. Но при этом пайка имеет ряд недостатков, которые не позволяют использовать данный вид соединения в местах, подвергающихся повышенному механическому воздействию. Кроме того, место спайки требует более надежной изоляции.

Для того, что бы сделать сварку проводов необходимо зачистить концы проводов от изоляции на 4-5 см и сделать скрутку так, что бы провода заканчивались на одном уровне. После этого насыпать флюс в углубление электрода, прижать конец скрутки к электроду и произвести сварку проводов. По окончании процедуры на скрученных проводах образовалась контактная сварка «шарик», которую необходимо зачистить металлической щеткой и заизолировать.

Пайка проводов более проста. После зачистки концов проводов от изоляции необходимо наждачной бумагой зачистить концы жил до металлического блеска. Далее нужно залудить место спайки. При использовании канифоли, нагрейте скрутку и прижимайте ее к кусочку канифоли, пока скрутка полностью не покроется расплавленной канифолью. Во избежание оплавления изоляции во время пайки, следите за тем, что провода нагревались не слишком сильно.

Рис.5 Соединение проводов с помощью сварки и пайки

Способы соединения алюминиевых и медных проводов

Основной принцип соединения алюминиевых и медных проводов — отсутствие контакта между проводниками. Достигается это с помощью соединения проводов различными клеммниками, ответвительными зажимами или муфтами.

Есть несколько способов такого соединения: клеммные колодки, ответвительные зажимы и болтовое соединение. О клеммах написано выше, поэтому не будем повторяться. Рассмотрим два вида соединения медных и алюминиевых проводов.

Болтовые соединения– не менее распространённый вид разъёмных соединений, когда провод соединяется с контактом при помощи резьбы и гайки. Притом, что соединение обладает большой надежностью, нужно регулярно проводить его проверку: медные провода не реже, чем раз в два года, алюминиевые – не реже одного раза в полгода.

Как сделать болтовое соединение? Для начала необходимо на концах соединяемых проводов сделать петли (рис.6), диаметр которых должен соответствовать диаметру болта (петли удобно делать путем накручивания жилы на болт). Далее поочередно надеваете на болт: шайбу, петлю, шайбу, петлю, шайбу, гайку. Гайку необходимо хорошо закрепить, что бы все крепко держалось и не болталось. После всю электропроводящую часть конструкции необходимо хорошо заизолировать.

Рис.6 Пример правильно выполненной петли для болтового соединения

Ответвительные зажимы бывают различной формы, которая зависит от провода и способа крепления в зажиме (рис.7). Данный способ соединения проводов лучше всего подойдет для использования на улице. Применяются ответвительные зажимы так же, как и клеммники. Данный способ соединения более капитальный и может использоваться даже для ответвления провода от столба для питания частного дома и даже в контуре заземления.

Рис.7 Ответвительные зажимы

Материалы, близкие по теме:

Как сращивать провода электрических цепей

Очень многие электрические проекты требуют соединения (сращивания) электрических кабелей вместе. Иногда это происходит в монтажных коробках, но это также может произойти в любом месте, где вы хотите разветвить цепь в двух или более направлениях. Когда сращивание выполняется за пределами стандартной монтажной коробки, проект предусматривает выполнение кабельных соединений внутри распределительной коробки с заглушкой, к которой можно получить доступ всякий раз, когда вам нужно работать с проводами.

Овладение техникой сращивания позволит решать бесчисленные проекты, которые улучшают ваше жизненное пространство, например, перемещение розетки или осветительной арматуры, удаление стены, отделка подвала или укрощение оборванных проводов, которые неправильно подключены.

Смотреть сейчас: Как сращивать электрический провод

Соображения безопасности

Любой проект, связанный с работой с проводами цепи, требует, чтобы вы сначала отключили питание цепи на сервисной панели (коробке выключателя).

Продемонстрированный здесь метод является правильным способом сращивания электрических проводов с использованием одобренных UL соединителей, соединенных внутри одобренной электрической коробки. Этими разъемами могут быть знакомые накручиваемые гайки для проводов или вставные разъемы нового типа.Этот метод одобрен Национальным электротехническим кодексом (NEC). Никогда не следует использовать старый неформальный метод соединения проводов с помощью изоленты.

Электрические соединения нельзя оставлять сами по себе в полости стены или потолка. Вместо этого все стыки должны находиться в утвержденной распределительной коробке или электрической коробке приспособления. Сам ящик должен оставаться доступным и не должен быть спрятан за гипсокартоном или другими строительными материалами, которые потребуют снятия, чтобы добраться до коробки.Распределительная коробка обеспечивает безопасную среду для ваших соединений, защищая их от ударов и сдерживая искры и огонь, если что-то пойдет не так. Хотя распределительные коробки сначала могут показаться громоздкими и ненужными, вы обнаружите, что с ними легко работать и они сделают вашу работу более безопасной.

  • В этом проекте предполагается, что поверхности стен открыты для обеспечения доступа, и что электрические кабели уже проложены внутри стеновых полостей. В противном случае процесс ловли кабеля сделает проект более сложным и трудоемким.

Сращивание проводов — не сложная техника для освоения, но, как и при любом ремонте электрооборудования, связанном с работой с проводами цепи, домашние мастера должны хорошо разбираться в электрических системах, а также иметь некоторый опыт в проведении базового ремонта электрических цепей.

Ель / Марго Кэвин

Как правильно сращивать провода

Фото: Эванс Брасфилд

Снова и снова люди говорили мне, что они боятся модифицировать жгут проводов своего велосипеда, чтобы установить новый аксессуар.Если немного покопаться, багабу обычно боится вплетать провода в обвязку велосипеда. Разрезать жгут проводов вашего мотоцикла не следует легкомысленно и пытаться делать это только тогда, когда вы уверены, какие провода следует разрезать — скажем, получив заводское руководство по обслуживанию — процесс на самом деле не так уж и страшен.

Сращивание проводов — это процесс физического соединения двух или более проводов для создания механически прочного и электрически безопасного пути. Это можно сделать несколькими способами.Механические соединители, которые физически зажимают провода вместе или к общему проводнику, являются самыми простыми, но они занимают больше места, и определенные виды подвержены выходу из строя. При пайке используется горячий утюг для нагрева проводов до температуры, при которой расплавится припой, который, когда он остывает, обеспечивает прочное физическое соединение и электрическую проводимость. Однако пайка также является большим источником беспокойства для новичков. Не бойтесь, сращивание проводов вполне допустимо, если все сделано правильно.

Источником страха перед сращиванием обычно является незнание пайки, которую, по-видимому, многие считают, что ее следует делать только в полночь, во время полнолуния, практикующим темные искусства. К счастью, эта идея вздор. Любой, даже тот, у кого руки трясутся так же сильно, как у меня, может научиться паять с минимальными затратами крови и сокровищ.

Включите: Как установить коммутируемое дополнительное питание на ваш мотоцикл

Кран провода — олицетворение зла.Кусок справа прорезает изоляцию провода, что может привести к повреждению жилы внутри. Вибрация мотоцикла может ослабить кран и вызвать периодические сбои в подключении или просто выскочить из провода.

Какие у меня варианты подключения?

Самыми распространенными разъемами, которые вы найдете в наборах послепродажного обслуживания, являются ответвители для обжима проводов. Это инструменты дьявола. Выбросьте их и научитесь паять или использовать разъемы Posi-Lock, которые немного дороже, но у меня еще не было ни одного выхода из строя.С разъемами Posi-Lock снимите примерно полдюйма изоляции с концов проводов, но не скручивайте отдельные жилы. Наденьте пластиковый хомут на конец провода, а затем плотно закрутите хомут и проволоку в корпус Posi-Lock. Повторите то же самое с другим концом провода. В результате получается прочное электрически исправное соединение, которое я использовал годами, когда не хватало места для пайки. Я также использовал фиксаторы Posi-Locks в качестве соединителей проводов в местах, где соединение может периодически отключаться.

Posi-Lock обеспечивает надежность и обратимость стыковых соединений без пайки.

При правильной сборке стыковое соединение имеет такую ​​же прочность, как и паяные соединения, показанные ниже. Posi-Taps допускает трехстороннее соединение.

Причина, по которой отводы с опрессовкой проводов опасны, довольно проста. Хотя вы могли подумать, что они упростят сращивание, просто зафиксировав их на месте, они также могут прорезать некоторые из настоящих жил проволоки, делая проволоку более слабой, более устойчивой и более склонной к выходу из строя.Кроме того, окружающая среда с высокой вибрацией мотоцикла увеличивает вероятность ослабления соединений обжима и возникновения периодических отказов, которые сложно отследить.

Стыковое соединение используется для соединения проводов, идущих в одном направлении.

Чем вы сращиваете провода?

Приличный паяльник на 40 Вт можно купить менее чем за 20 долларов, но я рекомендую паяльник с регулируемым переключателем и встроенной подставкой. Если вы посмотрите на распродажи, их можно будет купить за 35 долларов или меньше. Вам нужен проволочный припой достаточно узкого калибра, чтобы его можно было легко расплавить с калибром проволоки, который чаще всего встречается на мотоциклах, обычно 18 калибра для большинства целей.Я обычно покупаю припой без канифольного сердечника, предпочитая нанести немного флюса на оголенные провода перед их нагреванием и нанесением припоя.

Пигтейл используется для отвода провода обратно к проводу, к которому он подключен. Хороший пример того, когда выбрать косичку или стыковое соединение, можно найти здесь.

Вы должны научиться паять что-нибудь кроме жгута проводов. Для этой статьи я выбрал провод 18 калибра красного и синего цветов, чтобы было легче увидеть, как они сочетаются друг с другом.При сращивании проводов обычно используется один из трех видов сращивания: стыковое сращивание, когда две проволоки соединяются в одну непрерывную проволоку; стык пигтейла, где провода лежат рядом друг с другом; и трехстороннее соединение, которое подводит второй провод к середине другого провода.

Этот трехсторонний соединитель вставляет красный провод в середину синего. Это пример, в котором обычно используются отводы для обжима провода более низкого качества. Не поддавайтесь искушению.Несмотря на то, что пайка проводов в линию является сложной задачей, после обмотки это соединение намного безопаснее, чем любое обжимное соединение.

Для первых двух стыков необходимо удалить примерно полдюйма изоляции с обоих концов провода. Концы скручены вместе, чтобы обеспечить хорошее механическое соединение между проводами. Подставку с зажимами из крокодиловой кожи можно сделать самодельной или купить, чтобы удерживать провода на месте при нагревании от утюга.

Все три соединения были упакованы в термоусадочную пленку.Иногда, однако, лента — единственный вариант в ограниченном пространстве, в котором вы делаете стык.

Перед тем, как прикасаться жалом к ​​проводам, залудите жало, расплавив на нем небольшое количество припоя. Это помогает распределить тепло, когда наконечник касается проводов. При плавлении припоя к проводам старайтесь не касаться припоем к утюгу. Вместо этого позвольте утюгу нагреть провод до такой степени, чтобы он расплавил припой. Удерживание утюга под проводами позволяет теплу двигаться вверх, в то время как сила тяжести тянет расплавленный припой вниз.Капиллярное действие играет важную роль в распределении припоя по месту соединения. Прикоснитесь к утюгу и припаяйте к нескольким точкам стыка, чтобы убедиться, что он равномерно распределен по жилам проводов. Хотя вы хотите, чтобы припой покрыл большую часть стыка, старайтесь не оставлять на стыке большие капли припоя. Это выглядит некрасиво, и если стык заклеить скотчем, он станет намного больше.

После того, как стык остынет, обрежьте все свободные провода, которые могут проткнуть ленту или термоусадочную пленку.Затем оберните его изолентой или термоусадочной пленкой, чтобы предотвратить случайное заземление на другие провода или разъемы.

Продолжайте практиковать свою технику пайки, пока вы не освоитесь с ней, прежде чем пробовать ее в самых ограниченных пространствах мотоцикла.

Паяльные инструменты

Хотя вы можете начать с простого однотемпературного паяльника и рулона припоя, я обнаружил, что вложения в паяльную станцию ​​с регулируемой температурой окупаются.Во-первых, у них обычно есть удобное место для размещения горячего утюга между использованиями. Больше никаких ожогов на верстаке. Во-вторых, у них также может быть держатель для губки, который позволяет легко очистить наконечник перед тем, как вы начнете новый стык. Другой инструмент, который я рекомендую, — это рука помощи, которая удерживает провода на месте, когда вы работаете на скамейке. Это делает жизнь намного проще.

Эту базовую паяльную станцию ​​можно купить чуть больше 30 долларов.

Магазин паяльной станции Vastar здесь

У меня не очень устойчивые руки.Итак, этот инструмент на вес золота, когда мне нужно припаять несколько проводов — и все это менее чем за 10 долларов.

Магазин для Neiko 01902 Регулируемая рука помощи здесь

При работе с велосипедом лучше всего защитить другие провода в жгуте, поместив кусок картона между паяемыми и нетронутыми проводами.


Мы стремимся находить, исследовать и рекомендовать лучшие продукты. Мы зарабатываем комиссионные с покупок, которые вы совершаете, используя розничные ссылки в наших обзорах продуктов. Узнайте больше о том, как это работает .

Как соединить провода (Краткое описание проекта)

Фото: istockphoto.com

Если в ваш список дел по дому входит амбициозный электрический проект своими руками — будь то установка осветительной арматуры, замена переключателя или расширение электрического провода, чтобы добавить еще одну розетку в гараже — вам нужно знать основные навыки сращивания проводов. Если вы научитесь правильно сращивать провода, это не только гарантирует, что ваш ремонт и модернизация электрооборудования будут работать должным образом, но, что не менее важно, сохранят безопасность вас и вашего имущества.

Инструменты и материалы

Шаг 1

В следующих инструкциях предполагается, что вы соединяете вместе два провода Romex одного типа. (В этом примере мы подключаем NMC 12/2 с заземлением к проводу того же типа и размера.) Romex — это торговая марка проводов, предпочитаемых многими электриками, которые обычно используются в жилых помещениях. Маркировка на внешней изоляции «12/2 NMC с заземлением» указывает размер и тип провода — другими словами, провод 12 калибра с двумя внутренними изолированными проводниками (черный «общий» и белый «нейтральный»). ), а также неизолированный заземляющий провод.NMC — это аббревиатура от неметаллического кабеля, типа провода, наиболее распространенного в жилых помещениях.

Другие типы проводов Romex, используемых в жилищном строительстве:

  • Провод калибра 12 / 3–12 с тремя внутренними изолированными проводниками и заземлением, обычно используемый для выключателей и осветительных приборов.
  • Провод калибра 10 / 2–10 с два внутренних изолированных провода и заземление, обычно используемые для водонагревателей
  • Провод калибра 10 / 3–10 с тремя внутренними изолированными проводниками и заземлением, обычно используемый для электрических сушилок для одежды
  • Провод калибра 6 / 3–6 с тремя внутренними изолированными проводники и заземление, обычно используемые для электрических плит и духовок.

Следует отметить, что, хотя можно сращивать разные типы проводов Romex, например, от 12/2 до 12/3, вы никогда не должны сращивать вместе провода другой калибр.Калибр провода определяется предполагаемой силой тока. Например, провод 12-го калибра выдерживает примерно 20 ампер, а провод 10-го калибра — 30 ампер. Перегрузка провода силой тока, превышающей предполагаемую, может привести к его перегреву, расплавлению и, возможно, возгоранию.

Шаг 2

Перед началом любых работ выключите автоматический выключатель, подающий электричество на провод, который вы хотите сращивать. Будьте предельно осторожны при работе с электричеством, поскольку неправильное обращение с ним может привести к серьезным травмам или даже смерти.Убедитесь, что питание действительно отключено, с помощью вольтметра — устройства, измеряющего электрический ток в проводах — вы можете купить его в большинстве центров по ремонту дома. Если вы все еще не уверены, что питание отключено, выключите главный автоматический выключатель для всего дома.

Дополнительные меры предосторожности, которые следует предпринять перед началом проекта:

  • Найдите партнера. Никогда не работайте с электропроводкой в ​​одиночку. Вы хотите, чтобы кто-то был рядом на случай, если произойдет неприятное обстоятельство.
  • Поменяйте обувь. Носите обувь на резиновой подошве, чтобы изолировать свое тело.
  • Убедитесь, что место сухое. Никогда не работайте с электропроводкой во влажных или сырых условиях.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

+

Step 3

Используйте плоскогубцы электрика или линейного мастера, чтобы удалить две заглушки на новой распределительной коробке, которая будет содержать и защищать сращенные провода и содержать любые искры, которые могут вызвать пожар, если что-то пойдет не так.Заглушки вдавливаются в коробку в заранее определенных местах во время изготовления для облегчения удаления. Большинство распределительных коробок являются универсальными и имеют заглушки различного размера для различных применений и разного калибра проводов. Эта установка позволяет вам выбрать места на коробке, где вы хотите установить соединители проводов и провода во время установки.

Фото: istockphoto.com

Шаг 4

Вставьте соединитель Romex (см. Пример на Amazon) в каждое выбивное отверстие в распределительной коробке.Обязательно приобретите соединитель, который подходит к выбивным отверстиям, которые вы используете в распределительной коробке, и подходит для диаметра сращиваемого провода. Закрепите соединитель на распределительной коробке, используя контргайку с резьбой и затягивая плоскогубцами и / или отверткой. Разъемы действуют как защитные направляющие, которые также крепят провода к распределительной коробке. Без них провода могут быть повреждены острыми краями выбивных отверстий.

Шаг 5

Установите распределительную коробку надлежащим образом — многие типы прикрепляют непосредственно к стойке стены или поверхности с помощью монтажных винтов или анкеров — и в зоне в пределах досягаемости существующего провода.

Шаг 6

Пропустите конец каждого провода Romex 12/2 — существующий провод и провод, который вы сращиваете — через один из соединителей проводов Romex, прикрепленных к коробке. Затяните винты по бокам соединителя проводов, предназначенные для удержания его на месте, с помощью отвертки соответствующего типа.

Шаг 7

Проденьте винт заземления через резьбовое отверстие на задней стороне распределительной коробки. Винт заземления заземляет распределительную коробку — безопасно возвращает избыточный электрический ток на землю — в случае короткого замыкания.

Step 8

Снимите примерно шесть дюймов внешней пластиковой оболочки с концов проводов, которые вы сращиваете. Универсальный нож идеально подходит для разрезания внешней изоляции. Удалите защитную бумажную обертку, окружающую изолированные провода и заземляющий провод.

Фото: istockphoto.com

Шаг 9

Оберните один из оголенных медных проводов заземления один раз вокруг винта заземления, прикрепленного к распределительной коробке; вы должны оставить около шести дюймов оголенного провода, свисающего за винт.Затяните винт заземления с помощью отвертки, чтобы прикрепить провод заземления к коробке.

Теперь плотно скрутите второй провод заземления вместе с присоединенным проводом заземления с помощью плоскогубцев электрика и закрепите соединение с помощью накручивающегося колпачка / гайки. Аккуратно сложите соединенные провода в задней части распределительной коробки.

Шаг 10

С помощью пары инструментов для зачистки проводов удалите примерно 1/2 дюйма изоляции с концов обоих кабелей 12/2, как с черного, так и с белого проводов.Устройства для зачистки проводов — удобный инструмент для этой задачи, поскольку они предназначены для зачистки проводов самых разных размеров и доступны в большинстве центров по ремонту дома. Как и плоскогубцы, инструмент имеет острые кромки и заданные режущие кромки, которые позволяют снимать защитную изоляцию с каждого провода, не повреждая сам провод.

Шаг 11

С помощью электротехнических клещей скрутите вместе зачищенные концы соответствующих проводов каждой жилы 12/2 Romex, белый провод — к белому, а черный — к черному.Скрутите их, пока они не будут плотно соединены, и закрепите каждое соединение проволочной гайкой с резьбой. Аккуратно сложите оба комплекта проводов в распределительную коробку.

Шаг 12

Совместите защитную крышку с крепежными винтами на распределительной коробке и плотно затяните с помощью отвертки.

Знание того, как соединить собственные электрические провода, может сэкономить ваше время и деньги на многочисленных проектах по электричеству и освещению в доме. Однако, если вы опасаетесь работать с электричеством или не имеете базовых знаний по электричеству, не стесняйтесь нанять лицензированного электрика для своего проекта.Хотя наем электрика может легко вернуть вам как минимум 50 долларов в час, это небольшая плата, которую нужно заплатить, чтобы защитить свою семью и свое имущество от серьезных последствий некачественно выполненных электромонтажных работ.

Фото: istockphoto.com

Некоторые работы лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

+

Мастер идеального сращивания проводов в линию каждый раз: 7 шагов (с изображениями)

Что-то для сращивания
1 большой палец и 1 палец на руку
Кровоостанавливающие зажимы или плоскогубцы и, возможно, некоторые перчатки (см. Ниже)
Инструмент для зачистки проводов
Припой
Паяльник
Изоляционный материал (рекомендуется термоусадочная трубка)



позвольте мне на мгновение отметить зеленую ноту, мой провод был извлечен из старого блока питания компьютера, если вы видите, что кто-то выбрасывает старый компьютер, загвоздка Он ЗАГРУЖЕН проводом, который подходит для перемычек на вашем вероборде, или ленточный кабель, который также хорош для прыжков, но, поскольку он крошечный, он хорошо работает с устройствами smd и т. д…

ваш стандартный «все еще работающий, но ненужный» блок питания принесет вам кулак, полный проводов, несколько регуляторов напряжения, радиатор, по крайней мере 1 хороший вентилятор, пару больших крышек, некоторые другие случайные электронные компоненты, несколько Разъемы Molex для вентиляторов или хороший настольный блок питания + — 5 В, + -12 В и 3,3 В, который может выдерживать 10+ ампер!

утилизируйте материнскую плату, и вы получите БОЛЬШЕ регуляторов напряжения, разъемов и swag, и если корпус хотя бы ATX, что ж, у вас есть идеальная платформа для ваших модов чехлов для сутенеров, все за стоимость остановки работы diptards от того, чтобы выбросить Pentium II, который лежал в шкафу более десяти лет, что равносильно «эй, дай мне это!», поскольку он направился в мусорный контейнер



ОК, о кровоостанавливающих зажимах и / или плоскогубцах.Вы можете использовать эту технику с любым проводом калибра, одножильным или многожильным, но небольшое предупреждение!

даже маленький провод с твердым сердечником имеет привычку заворачивать руки, у меня 24 калибр входил глубоко в мой большой палец с небольшим усилием, и однажды он вошел в мой большой палец, сбоку от кости и большого пальца, и слегка вытолкните другой конец (казалось, будто порезанный бумагой, пока я не вытащил его)

То же самое с толстым многожильным проводом, возьмите немного толстого многожильного провода, и эти пряди превратятся в случайные иглы

, если вы работаете с этими типами проводов , косичками или встроенными, я рекомендую использовать металлические предметы, когда вы дойдете до точки скручивания проволоки.

Вы должны быть в состоянии начать и почти закончить скручивание руками, но как только это станет жестким для ваших пальцев, продолжайте для инструментов, а не для порезов / пирсинга и некоторых неприятных слов, произнесенных вслух вокруг ваших близких

В этом руководстве я использовал многожильный провод 20 калибра, который довольно мягкий и не ткнет мои жесткие старые рабочие пальцы вообще

Как соединить бытовую проводку с Расширить схемы

По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода.Рассчитайте общее количество проводов, разрешенных в коробке, прежде чем добавлять новую проводку и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком. Как читать эти диаграммы

При выполнении работ по ремоделированию может потребоваться сращивание проводов для перемещения цепей или добавления новых устройств.Соединение — это соединение двух или более проводов путем их скручивания. Пластиковый соединитель, называемый проволочной гайкой, используется для изоляции и фиксации стыка. Используйте размер гайки для проволоки, соответствующий количеству и калибру проводов, которые вы используете.

Соединения для сращивания проводов должны размещаться внутри закрытой электрической коробки, известной как распределительная коробка. Распределительная коробка обычно квадратная и металлическая. После установки коробку нельзя скрывать внутри стен или потолка, чтобы она оставалась доступной в любое время.

По коду общее количество проводников, разрешенных в выходной коробке, известное как заполнение коробки, ограничено размером коробки и калибром проводов. К проводникам относятся не только провода, но и такие устройства, как переключатели, розетки и некоторые другие металлические детали. Сумма всех проводников должна быть меньше кубического дюйма емкости розетки.

Для расчета заполнения коробки каждый провод 14awg, входящий в коробку, умножается на 2. Двенадцать проводов калибра умножаются на 2,25. Все провода заземления считаются как 1, умноженная на самый большой калибр провода в коробке.Например, все провода заземления, входящие в коробку, равны 1 X 2,25 для провода 12AWG.

Устройства, включая переключатели и розетки, умножаются в 2 раза на наибольший диаметр провода в коробке. Любые металлические зажимы учитываются как 1-кратная длина самого большого провода. Косички и другие соединения, которые находятся в коробке, не учитываются. Для более подробного объяснения того, как точно подсчитать количество проводников, проверьте это перед добавлением новых проводов или устройств.

Электрическая распределительная коробка

Распределительная коробка имеет несколько отверстий со съемными заглушками по бокам и сзади.Выберите отверстия, удобно расположенные для соединяемых кабелей, и снимите заглушки. Имейте кабельный зажим для каждого и ослабьте винты, чтобы открыть хомут. Протяните около 8-10 дюймов кабеля через зажим и затяните хомут вокруг него, чтобы он крепко держался, но не зажимал пластик.

Разделите оболочку кабеля, оставив около 1/4 дюйма, покрывающего провода. Обрежьте оболочку, чтобы удалить ее, и снимите примерно 3/4 дюйма пластиковой изоляции с конца каждого провода.Избегайте надрезов и царапин на медном проводе при снятии изоляции.

Вставьте зажим с присоединенными проводами в отверстие распределительной коробки и изнутри коробки наденьте прилагаемую гайку на провода и на резьбу зажима. Поверните гайку как можно глубже на резьбу, а затем с помощью отвертки и молотка постучите по ней, пока она не затянется.

Соединение проводов

Лучший способ удалить изоляцию, не повредив медь, — это использовать инструмент для зачистки проводов.У большинства съемников есть набор резаков для самых обычных калибров. Осторожно поверните скребки назад и вперед один или два раза и снимите изоляцию прямо с конца.

Сожмите провода вместе так, чтобы концы совпали, и скрутите их вместе по часовой стрелке с помощью плоскогубцев. Сделайте 1 или 2 оборота, чтобы образовалось прочное соединение, стараясь не врезаться в медь губками плоскогубцев.

Если концы проводов слишком далеко друг от друга, гайка не затянется должным образом. Убедитесь, что концы совпадают, прежде чем скручивать их вместе.При необходимости отрежьте немного кончика, чтобы достать их еще до присоединения разъема.

Наденьте разъем по часовой стрелке на скрученные провода, убедившись, что внизу нет оголенной меди. Осторожно потяните за разъем, чтобы убедиться, что он надежно закреплен. Вы можете обернуть изолентой провода и колпачок для дополнительной безопасности или просто вставьте соединения в заднюю часть коробки и прикрепите крышку.

Еще подобное на Do-It-Yourself-Help.com

СОЕДИНИТЕЛЬНЫХ ПРОВОДОВ; Электрические шнуры, соединяемые сращиванием, пайкой и обмоткой лентой

КОГДА два электрических провода соединяются вместе, образованное соединение обычно называется сращиванием.Хороший стык должен быть не только механически надежным, он должен также образовывать электрическое соединение, которое является таким же эффективным проводником, как и сам провод.

В зависимости от техники, используемой при скручивании или связывании проводов, существует три вида сращиваний, обычно используемых в бытовой электропроводке и ремонтных работах: сращивание косички, сращивание Western Union и сращивание ответвлений (также называемое сращиванием ответвлений).

Соединение пигтейлов чаще всего используется, когда провода соединяются внутри электрической розеточной коробки или внутри соединительной коробки, где провода соединяются в электрическом приборе.Это самый быстрый и простой способ из всех соединений, но он никогда не используется там, где в дальнейшем может возникнуть напряжение или деформация соединения.

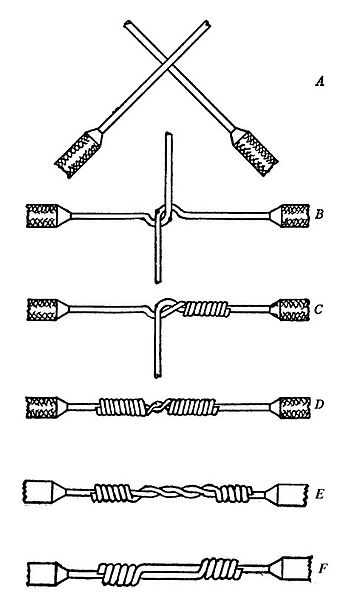

Соединитель Western Union используется везде, где два отрезка провода должны быть соединены встык. и он специально разработан для тех работ, где существует вероятность растяжения или растяжения проводов после того, как соединение было выполнено. Это единственно правильное соединение, которое следует использовать при удлинении удлинительных шнуров, шнуров ламп и других шнуров электроприборов, добавляя кусок к одному концу.

Ответвитель или ответвление используется всякий раз, когда второй провод должен быть подключен под прямым углом, или когда провод необходимо соединить с непрерывным основным проводом. Этот тип сращивания не должен использоваться там, где к проводу с ответвлениями будет приложена значительная нагрузка или деформация, хотя его прочность будет значительно увеличена, если стык будет припаян после завершения (как описано ниже).

Для обеспечения хорошего электрического контакта в месте стыка с проводов необходимо сначала удалить изоляцию, чтобы обнажить оголенный металл изнутри.Для большинства стыков потребуется оголить от одного до трех дюймов проволоки. Обычный острый нож окажется наиболее удобным инструментом для этой работы, но следует проявлять осторожность, чтобы не порезать металлический провод при снятии изоляции. Лучший способ избежать этой опасности — удалить изоляцию, разрезав ножом под углом, как если бы точили карандаш. Врезание изоляции под прямым углом к ​​проводу увеличивает опасность порезов и может в конечном итоге привести к разрыву в этой точке.

После снятия изоляции голый металл следует поскрести или отшлифовать, пока он не станет ярким и чистым. Грязь или окисление будут мешать хорошему электрическому соединению, и даже небольшая пленка также значительно затруднит последующую пайку соединения.

После того, как оголенные провода были очищены, соответствующий стык завершается путем наматывания проводов вместе, как показано на рисунках выше. На проводах небольшого диаметра стыковку можно выполнить, просто плотно обернув их пальцами.Однако на проводах большого диаметра первый виток можно сделать пальцами, но затем соединение должно быть завершено путем плотного скручивания с помощью пары плоскогубцев. Обратите внимание, что показаны два метода выполнения ответвления или сращивания ответвлений: один используется при работе с одножильным проводом, а другой — при работе с многожильным проводом.

При соединении шнуров ламп, удлинителей и других двухпроводниковых проводов обрежьте их так, чтобы отдельные соединения не выходили из строя прямо напротив друг друга.Выполнение двух стыков таким образом, чтобы они находились непосредственно рядом друг с другом, в дальнейшем увеличивает опасность случайного короткого замыкания. Кроме того, если позже готовый стык будет обернут изолентой, в этом месте на шнуре будет образовываться некрасивая выпуклость или комок. Обрезая противоположные концы на несколько дюймов короче друг друга, стыки можно расположить так, чтобы они перекрывали друг друга, а не выстраивались прямо напротив друг друга.

Для действительно постоянного сращивания, которое будет таким же прочным и эффективным, как и исходный провод — и для каждого постоянного сращивания существует большая вероятность приложения напряжения позже — готовое соединение должно быть припаяно перед обмоткой лентой.Паять можно с помощью небольшого электрического паяльника или с помощью паяльного котла, который нагревается отдельно с помощью паяльной лампы.

Для предотвращения коррозии в будущем следует использовать канифольный припой сердечника или припой в сочетании с некислотным флюсом. Приложите утюг к стыку, чтобы сам стык стал достаточно горячим, чтобы расплавить припой. Плохое соединение получается, если паяльник непосредственно касается припоя, чтобы расплавить его. Когда это происходит, припой образует слабое кристаллическое покрытие на поверхности и не образует требуемого прочного соединения.

После пайки стыки необходимо обмотать изолентой, чтобы закрыть оголенный провод и предотвратить короткое замыкание. В настоящее время рекомендуются два метода тапинба. Старый метод требует использования первого слоя резиновой ленты, покрытого вторым слоем фрикционной ленты. В новом методе используется только один слой современной пластиковой электрической ленты. Они обладают очень высокой изоляционной способностью, поэтому для адекватной защиты от короткого замыкания требуется только один слой.

В любом случае ленту следует наматывать по спирали от одного конца стыка до другого, чтобы последующие витки перекрывали друг друга.Обычная процедура — начинать и заканчивать на конических концах изоляции с обеих сторон.

Для быстрого соединения и закрытия стыков косичек, которые так часто используются в бытовой электропроводке, большинство электриков предпочитают использовать пластиковые беспаечные разъемы, которые по внешнему виду напоминают негабаритные наконечники. Обычно они называются проволочными гайками, они имеют внутри воронкообразную пружинную вставку. В него вставляются соединяемые провода, после чего соединитель плотно скручивается, образуя соединение.Поскольку все оголенные провода заключены в эту пластиковую оболочку, никаких дополнительных лент или обмоток не требуется. Еще одним преимуществом этого типа беспаечного разъема является то, что, если позже потребуется переустановка проводки, соединение можно легко открыть и снова закрыть без необходимости резки или пайки.

Приложение D — Соединение новых проводов | Руководство по осмотру и оценке прочности кабелей для параллельных проводов подвесного моста

Ниже приведен неисправленный машинно-читаемый текст этой главы, предназначенный для предоставления нашим собственным поисковым системам и внешним машинам богатого, репрезентативного текста каждой книги с возможностью поиска по главам.Поскольку это НЕПРАВИЛЬНЫЙ материал, пожалуйста, рассматривайте следующий текст как полезный, но недостаточный прокси для авторитетных страниц книги.

D-1 СОДЕРЖАНИЕ ПРИЛОЖЕНИЕ D СОЕДИНЕНИЕ НОВЫХ ПРОВОДОВ ……………………………………… ………………………………………….. ………… D-1 D.1 ПОДКЛЮЧЕНИЕ НОВЫХ ПРОВОДОВ В КАБЕЛЬ ………………………………….. ………………………………………. Д-2 D.1.1 Введение ……………………………………………………………… ………………………………………….. ………….. Д-2 D.1.2 Типовая спецификация для сращивания проводов …………………………………… ………………………………………….. D-2 D.1.2.1 КОМПОНЕНТЫ ДЛЯ СОЕДИНЕНИЯ ПРОВОДОВ …………………………………… ………………………………………….. …. Д-2 D.1.2.2 ВЕРИФИКАЦИОННОЕ ИСПЫТАНИЕ КОМПОНЕНТОВ ДЛЯ РАЗЪЁМА ПРОВОДОВ ………………………………… …. Д-2 Д.1.3 Процедура сращивания проволоки ………………………………………. ………………………………………….. ……………….. D-3 D.2 ИЗМЕРЕНИЕ НАТЯЖЕНИЯ ПРОВОДОВ ……………………………………. ………………………………………….. …….. Д-4 D.2.1 Калибровка ………………………………………. ………………………………………….. …………………………………… Д-4 D.2.2 Методика измерения …………………………………………………………………….. …………………………………. Д-4

D-2 D.1 ПОДКЛЮЧЕНИЕ НОВЫХ ПРОВОДОВ В КАБЕЛЬ D.1.1 Введение Каждый раз, когда образец провода удаляется из кабеля или обнаруживается обрыв провода, необходимо заменить его. удаленный или корродированный участок провода, вставив новый провод. Обычный метод — прикрепить два отрезка новой проволоки. к обрезанным концам исходного провода с запрессованными или обжатыми наконечниками, а затем соединить концы двух новых провода с резьбовым наконечником, который действует как стяжка.Напрессованные манжеты могут образовывать не менее 90% прочность проводов. Резьбовое кольцо несколько меньше, обычно от 75% до 85%, из-за потери сечения в резьбы: накатанные резьбы развивают прочность около верхнего предела, обрезать нити около нижнего предела D.1.2 Типовая спецификация для сращивания проводов D.1.2.1 КОМПОНЕНТЫ ДЛЯ РАЗЪЁМА ПРОВОДКИ • Материал для новой проволоки должен соответствовать спецификациям ASTM A586 в отношении прочности на разрыв, удлинения в длина 10 дюймов и уменьшение площади.Отдельные провода достаточной длины для самой длинной замены должны иметь левую резьбу на одном конце и правую резьбу на другом. • Резьбовые наконечники, прессованные наконечники и оборудование для установки должны быть изготовлены и сертифицированы. при условии одобрения инженера. D.1.2.2 ВЕРИФИКАЦИОННЫЕ ИСПЫТАНИЯ КОМПОНЕНТОВ ДЛЯ РАЗЪЁМА ПРОВОДОВ Проверочные испытания должны быть выполнены для подтверждения того, что требуемые спецификации для этих компонентов были выполнены. следующее: • Резьбовые наконечники должны быть испытаны путем полного подсоединения наконечника к резьбовым концам двух новых проводов.Они должны обеспечивать не менее 75% предела прочности новых проводов. • Нажимные манжеты должны быть испытаны путем полного подсоединения манжеты к гладким концам двух новых проводов, используя полевое оборудование. Нажимные манжеты должны обеспечивать не менее 90% предела прочности новых проводов. • Провода, используемые в этих испытаниях, должны быть предварительно испытаны и сертифицированы производителем и приняты. Сборки кабельных наконечников и проводов для испытаний должны производиться полевым персоналом подрядчика, чтобы соответствовать требованиям. им делать работу.Испытания должны проводиться утвержденной испытательной лабораторией. Провод, используемый при проверочных испытаниях, должен быть предоставлен подрядчиком из партии проводов, которые будут использоваться в реальная работа. Образец для испытания каждого компонента должен составлять 1% от каждой партии или 10 образцов, в зависимости от того, что больше. Много определяется как количество компонентов, содержащихся в одной поставке. Каждый компонент должен быть упакован отдельно, и каждая упаковка должна иметь четкую маркировку с указанием конкретных компонент и количество штук.Пакеты, не имеющие необходимой маркировки, могут быть возвращены на место производить непроверенные, непроверенные и непринятые. Никакой дополнительной компенсации или продления срока не предоставляется. допускаются любые задержки, связанные с возвратом немаркированных или плохо маркированных упаковок. Все образцы, составляющие первую пробу, должны быть испытаны перед отбором второй пробы. Если больше чем один образец из первого образца не проходит требуемые испытания, тогда вся партия отбраковывается. Если один экземпляр Если образец не проходит необходимое испытание, то дополнительная случайная выборка, равная по количеству первому образцу, должна быть взятым.Если один образец из второго образца не проходит требуемые испытания, вся партия отбраковывается. Подрядчик уведомляется о том, что процедура тестирования сделает испытанный образец непригодным для дальнейшего использования, и что все испытанные образцы должны быть выброшены после завершения испытаний. Подрядчику рекомендуется заказать количество компонентов, достаточное для тестирования и утилизации, и еще достаточно, чтобы выполнить работу.

D-3 D.1.3 Процедура сращивания проволоки • Удалите образец провода или часть разорванного провода в соответствии с указаниями инженера.â € ¢ • Очистите концы проводов №1 и №4 и не имеющие резьбы концы проводов №2 и №3 до светлого металла на длину 2 дюймы. (Сращенные) концы проводов должны быть чистыми и свободными от грязи, масла и любых других посторонних материалов. на протяжении всей процедуры. • Подсоедините концы существующих проводов №1 и №4 к сращиванию проводов №2 и №3 следующим образом (см. Рисунок D.1.3-1): • Соедините имеющийся конец провода №1 с концом сращивания №2 без резьбы с помощью запрессованного наконечника A. Это работа показана на рисунке D.1.3-2. • Соедините резьбовой конец соединительного провода №2 с резьбовым концом соединительного провода №3 с помощью резьбового наконечника B. • Натяните тросы № 3 и № 4 нагрузке, равной натяжению троса от статической нагрузки, с помощью комплектующих, оснащенных подходящие проволочные захваты. Обрежьте конец проволоки №3. Должен быть предусмотрен зазор примерно от 1/4 до 3/8 дюйма. между проводами №3 и №4. • Отсоедините резьбовую муфту между новыми проводами №2 и №4. • Соедините концы проводов №3 и №4 без резьбы с помощью запрессованного наконечника C.• Прикрепите комплектующие и подходящие зажимы для проводов к проводам №2 и №3. Установите резьбовую втулку B. Натяните провод. монтаж на нагрузку, равную натяжению собственного груза в кабеле. Используйте резьбовое кольцо B в качестве натяжной системы. А Для контроля натяжения проволоки следует использовать подходящий динамометр или датчик нагрузки. Существующий провод после отбор проб или удаление ржавый участок Нажимные наконечники Новые провода Резьбовой наконечник Существующий провод после отбор проб или удаление ржавый участок 1 2 3 4 Номер провода CB Рисунок D.1.3-1. Сращивание проводов. Разрежьте одну новую проволоку на две части, пронумерованные №2 и №3 на рисунке D.1.3-1. Кусок № 2 должен иметь длину, позволяющую резьбовую втулку в желаемом месте. Один конец каждой из этих частей будет иметь резьбу, другой — простой.

D-4 Рисунок D.1.3-2. Применение манжет с гидроцилиндром. D.2 ИЗМЕРЕНИЕ НАТЯЖЕНИЯ ПРОВОДОВ После того, как новый провод врезан в кабель, необходимо измерить натяжение и отрегулировать его с точностью до 10% от статической нагрузки. напряжение в проводах.Натяжение измеряют с помощью устройства, показанного на рисунке D.2-1, которое должно быть изготовлено и откалиброван перед работой. Калибровка необходима, а не рассчитывать натяжение проволоки, обозначенное значком. вызванное смещение, потому что жесткость проволоки на изгиб, а также ее отливка будут влиять на кривую зависимости силы от прогиба. D.2.1 Калибровка Калибровка должна выполняться утвержденной испытательной лабораторией. Кусок мостового провода длиной 20 футов должен быть помещен в испытательная машина и нагружена с шагом 100 фунтов.Сила, необходимая для прогиба проволоки. между концами устройства должны измеряться с использованием тех же пружинных весов, которые будут использоваться в полевых условиях. В рекомендуемые смещения приведены в таблице D.2.1-1; эти смещения должны привести к требуемой силе примерно 60 фунты. Таблица D.2.1-1 Рекомендуемые смещения для различного натяжения проволоки Натяжение проволоки (фунты) Компенсировать (дюймы) 1500 0,70 2000 0,55 2500 0,45 Должна быть построена калибровочная кривая с приложенной силой по оси абсцисс и натяжением проволоки по оси ординат.Смещение используемый должен быть показан на калибровочной кривой. D.2.2 Процедура измерения Устройство прижимается к проволоке, которая контактирует с канавками на концевых пластинах. Только достаточно давления используется для достижения контакта с проводом; трубка не погнута. Центральный крюк вытягивается наружу с помощью пружинного баланса. до тех пор, пока смещение не станет точно равным смещению калибровки, и приложенная сила не будет измерена. Натяжение проволоки составляет определяется по калибровочной кривой.

D-5 6â € ™ 0â € Сила отклонить провод измеряется весной баланс 2х2х1 / 8ф квасцы.

Leave a Reply

Ваш адрес email не будет опубликован. Обязательные поля помечены *
