Стандартная высота розеток: на каком расстоянии и как правильно должны устанавливаться штепсельные или европейские розетки, минимальная высота для размещения

Высота установки розеток от пола, расположение выключателей и розеток в квартире

• Установка по евростандарту, ГОСТУ или удобству
• Рекомендации в отношении установки электроустановочных устройств
• Идеальный вариант, установка штепсельных розеток
•  На что обратить внимание при выборе розеток

Понятно, что установка розеток и выключателей в помещении в большинстве случае определяет степень комфортности. Не менее важно, чтоб их оптимальное расстояние высоты с точки зрения удобства предполагало нормальную доступную эксплуатацию. При этом не нарушало бы их функциональное предназначение, особенности существующего интерьера в расположении бытовых электроприборов.Стандартность установки розеток и выключателей включает 100 сантиметровое или 50 сантиметровое расстояние прибора от пола. При этом образцом удобного использования розеток и выключателей назвать не приходиться.  Именно по этой причине большинство владельцев собственных квартир стараются заменить старую электропроводку на новую с иной установкой розеток и выключателей.

  Изменение расстояния, позволяет повысить степень удобства в использовании розеток и выключателей.

Установка по евростандарту, ГОСТУ или удобству

Установить розетки и выключатели по евростандарту, идея хорошая. Но вместе с тем она ограничена общими требованиями, которые так успешно сменили советский стандарт установки розеток и выключателей, на новый, так сказать евростандарт.

По евростандарту розетки устанавливаются на высоте 0,3 метра, а установка выключателя должна быть на высоте не ниже и не ниже, чем 0,9 метров от основания пола. Кроме этого, в разных точках нашей страны высота установленного стандарта может незначительно, но все же отличаться.  При этом высота установки розеток и выключателе здесь может быть как меньше общего расстояния за евростандартом так и больше.

Но, а если серьезно. То пока, что нет никакого установленного евростандарта в отношении установки высоты розеток и выключателей.

Правила Установки Электроустановок, составленные требования в соответствии с нормами МЭК всего лишь упоминается о возможности установки штепсельных розеток на более удобном расстоянии от пола, что можно прочесть в гл. 6.6.30 Правил Установки Электроустановок.

Именно по этой причине во время проведения монтажных работ по установке приборов приходиться руководствоваться удобствами эксплуатации. Но при этом не нарушать разработанные и утвержденные ограничения соответствия высоты у с общепринятыми нормативными документами. То есть нормы, которые связаны не только с расположением розеток и выключателей, но и с техникой безопасность и в отношении установки электропроводки и электроустановочных устройств. (ПУЭ-7 Внутреннее электрооборудование гл.7.1.48-7.1.54).



монтажные высоты выключателей и розеток

Рекомендации в отношении установки электроустановочных устройств

А вот в отношении советского стандарта, удобства установки розеток и выключателей довольно сомнительно. Как показала практика, ранее использованный стандарт, не отвечает условиям удобной эксплуатации, чего нельзя сказать о пресловутом евростандарте, который стал для нас более подходящим, чем тот старый советский ГОСТ.

А удобство устанавливаемых розеток и выключателей у входа в комнату должно быть не выше, чем на уровне опущенной руки взрослого пользователя среднего роста. И это непосредственно установленный стандарт расстояния розеток и выключателей у самого входа в комнату. Это нужно для того, чтоб была возможность быстро найти прибор, даже в темноте.

Конечно же, следует отметить, что установленные точки электроустановок вмонтированные согласно стандартам в соответствии с удобством их использования. Только, полностью принимать придерживаться расстояния и высоты в 0,3 метра для розетки и о,9 метра для выключателей, как необходимый и верный стандарт высоты не следует.

Кроме этого, помещение с большой площадью, для управления его освещением, лучше установить розетки и выключатели в разных точках комнаты. Для этих целей используют проходные выключатели. Понятное дело, что очень проблематично добраться в темноте вглубь комнаты, чтоб, к примеру, найти выключатель и включить свет.

Идеальный вариант, установка штепсельных розеток

Поэтому самым подходящим вариантов является установка штепсельных розеток с отсутствием отключающимся устройством утечки тока, то есть с устройствами дифавтомами, УЗО, что непосредственно связано в помещениях с санузлами. При этом все электрические устройства, это касается как розеток, так и выключателей для таких бытовых приборов, как стиральные машины, где есть необходимость их выноса наружу, к примеру, на стену в прихожей.

Кроме этого, следует особое внимание уделить тем местам на кухне, где расположено наибольшее число электроприборов. Это имеется в виду, установка розеток, у стола на кухне, где можно и нужно установить пару запасных розеток. В этом случае самым распространенным вариантом, является расстояние в районе 10-15 сантиметров от столешницы кухонного стола. При этом количество устанавливаемых розеток должно по максимуму обеспечить удобное пользование.Это значит, что проектируя проведения ремонта необходимо учесть удобство эксплуатации, здравый смысл и требования в соответствии с нормативными документами.

 На что обратить внимание при выборе розеток

Высота розеток от пола

Во время замены электропроводки надо решить, какой будет высота розеток от пола. Именно так — решить, потому что жестких нормативов и стандартов нет.

На какой высоте ставить розетки и выключатели решать вам

Содержание статьи

• 1 На какой высоте могут быть
  • 1.1 Где расположить выключатель
  • 1.2 Выбираем место для розеток в комнатах
• 2 Высота розеток на кухне
  • 2.1 Выделенные линии для мощных  электроприборов
  • 2.2 Выбираем высоту в зависимости от подключаемого оборудования
• 3 В ванной
• 4 Правила устройства электропроводки

На какой высоте могут быть

Норм и стандартов, регламентирующих расположение розеток и выключателей, в комнатах и помещениях общего назначения нет. Есть только ограничения по максимальной высоте для розеток — не выше 1 метра от пола, а также нормативы, которые касаются разводки электропроводки в помещениях со сложными условиями эксплуатации. В домах и квартирах — это ванные комнаты.

Так все-таки, на какой высоте установить розетки? Есть два варианта:

Где расположить выключатель

С выключателями определиться проще. Их надо поставить так, чтобы большинству членов семьи было удобно пользоваться. Комфортно включать/выключать свет опущенной рукой. Опускаете руку, отмечаете уровень ладони. Тут и могут располагаться клавиши. Такое расположение оптимально и для детей. До этого уровня они могут дотянуться уже в 3-4 года. То есть, взрослым не надо будет ходить включать ребенку свет, если он захочет поиграть или сходить, например, в туалет.

Но это — далеко не единственный вариант. В спальне, например, можно установить проходные выключатели. Они позволяют управлять светом из нескольких точек. В этом случае один выключатель ставят возле двери и один-два возле кровати. Так можно будет отключить свет не вставая. Очень удобно. Высота установки такого выключателя — где-то на уроне матраса сбоку от кровати.

Высота розеток от пола в спальне

Выбираем место для розеток в комнатах

Выбрать место для установки розеток сложнее. Их можно располагать хоть на уровне пола. Кстати, есть напольные модели, проводка которым идет в специальном плинтусе с кабель-каналом. С точки зрения дизайна такая установка наиболее незаметна — они не бросаются в газа. Но вот с точки зрения эксплуатации — далеко не идеал. Чтобы вставить/убрать вилку, придется очень низко наклоняться или приседать. Молодым людям это хоть и неудобно, но не проблематично, а вот для людей в возрасте такое расположение может стать проблемой. Если в семье имеются немолодые люди, желательно чтобы высота розеток от пола была хотя-бы 30-40 см. Наклоняться и в этом случае придется, но наклон этот не идет ни в какое сравнение с предыдущим способом размещения. Это компромиссный вариант — и довольно удобно, и не очень бросается в глаза.

Возле стола высота розеток — над столешницей

Монтаж и подключение интернет розеток описан тут.

Высота розеток на кухне

Проводка на кухне — это целая система. Во-первых, на каждый мощный прибор идет отдельная линия электропитания с установленным на ней автоматом защиты и УЗО. Таких приборов может быть до 10 штук (посудомоечная машина, духовой шкаф, электроплита, стиральная машинка, электрический водонагреватель, встраиваемая бытовая техника большой мощности). Эти розетки надо выводить в то место, где планируете ставить приборы.

Выделенные линии для мощных  электроприборов

Выделенная линия нужна на холодильник. Но причина тут не повышенна мощность потребления, а скачки напряжения, которые создает мотор холодильника при включении и выключении. Лучше чтобы другие приборы ощущали их по минимуму, а возможно это при наличии отдельной линии. Розетку для холодильника можно делать на любой высоте — хоть на 5 см от пола, хоть на уровне локтя (110-120 см).

Высота розеток на кухне для разной бытовой техники

Выделенная линия электропитания с УЗО и автоматом обязательна на газовый котел отопления. Для него требуется стабильное напряжение, и отдельная линия просто необходима. Располагать эту розетку надо с учетом того, что потребуется установка стабилизатора напряжения (если он не установлен на всю квартиру или дом). Лучший вариант — сбоку от котла. Справа или слева — это как позволяют обстоятельства.

Выбираем высоту в зависимости от подключаемого оборудования

Для встраиваемой бытовой техники высота розеток от пола — 10 см (это от пола до центра розетки, а от нижнего ее края — около 5 см). Их располагают на стене позади техники. Расположение такое, чтобы через цоколь можно было дотянуться. На этом же уровне ставят точку электропитания для стиральной машинки. Ее можно сделать и выше, если шкафчик для мойки без задней стенки.

Для подсветки и вытяжки розетки делают над шкафами. Их нижний край находится на 5- 10 см выше шкафов. Выключатель подсветки выводят на рабочую стенку, располагая его сразу под верхними шкафчиками.

Можно сделать таким образом. Основное — удобство эксплуатации

Остальную мелкую бытовую технику ставят обычно на рабочем столе, соответственно подключать их удобно почти сразу над столешницей. Высота розеток от пола в этом случае — 110-120 см. Это будет около 15-20 см выше столешницы. Как раз так, как нам нужно. Если вы заказываете кухонный гарнитур нестандартной высоты, соответственно корректируйте и положение розеток.

Розетки для мелкой кухонной бытовой техники группируют по три-четыре штуки рядом. Это удобно при эксплуатации и более приемлемо при монтаже. Определяетесь, с какой техникой где будет удобно работать, считаете количество единиц, которые надо будет включить одновременно, добавляете одну-две «на всякий случай».  Это и будет требуемое количество розеток. Их высота — те же 15-20 см выше столешницы, то есть относительно пола будет 100-120 см.



В ванной

Второе проблемное для электрики помещение — ванная комната. Но проблемы тут другого характера — это повышенная влажность и возможность попадания воды. Чтобы понять, где ставить розетки в ванной, надо знать, где можно размещать бытовые приборы. Помещение ванной делят на зоны (смотрите фото).

Деление ванной на зоны

Зона 0 — это самая большая вероятность попадания воды. Это области, непосредственно примыкающие к ванной, душевой кабине, раковине. В этой зоне можно ставить розетки только на 12 В. Но такое напряжение подают в частных домах крайне редко. Просто тут розетки не ставят вообще.

В зоне 1 допускается установка водонагревателей. В зоне 2 можно кроме бойлеров поставить вентиляторы, и светильники. А розетки должны стоять в зоне 3 — на расстоянии не менее 60 см от источника воды. Устанавливать надо специальные розетки и выключатели, степень защиты которых позволяет использовать их во влажных помещениях. Также обязательное условие — наличие заземления, автомата и УЗО с током утечки 10 мА.

Как можно расположить розетки в ванной

Высота розеток от пола снова-таки не регламентируется, но имеет смысл ставить их повыше: чтобы минимизировать возможность попадания воды. Пусть даже розетки поставите специальные, с крышками,  — лучше перестраховаться.

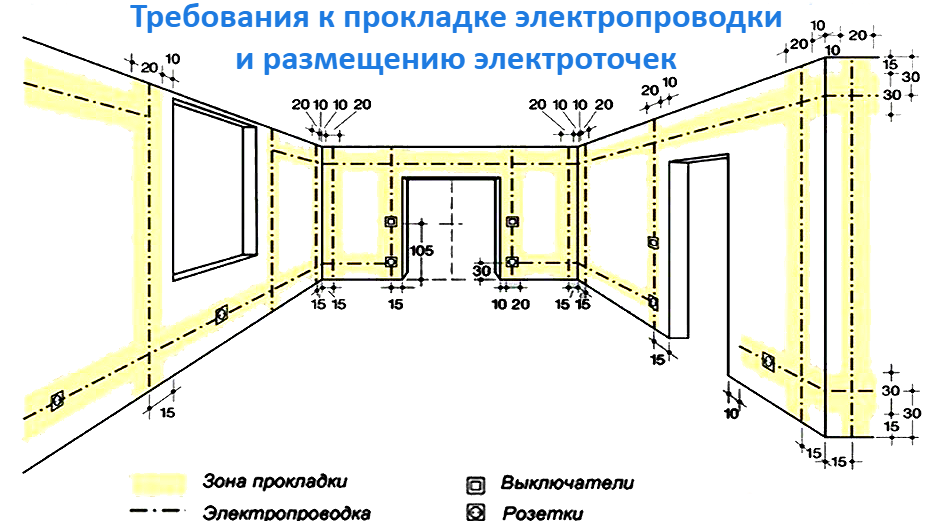

Правила устройства электропроводки

При прокладке проводки к розеткам и выключателям необходимо соблюдать определенные правила:

• Разводка по комнате производится строго горизонтально, отступив 20 см от потолка.
• От монтажной коробки провод идет вертикально вверх.
• Соединение проводов происходит в распределительной коробке

Примерная высота розеток от пола в комнатах

Для чего такие строгости? Чтобы в любых условиях можно было понять, где и как проходит проводка. Если прокладывать ее произвольно — наискосок, по кратчайшему пути и т.п., через несколько лет никто не вспомнит, где и как проходят провода и вешая, например, новую полку, легко можно попасть в проводку. Придерживаясь этих нехитрых правил, вы всегда визуально сможете определить, где проходят провода — над розеткой или выключателем, независимо от того, какая их высота от пола.

На какой высоте устанавливать розетки, розетки и выключатели

Во время ремонта клиенты задают мне множество вопросов. Недавно мне задали вопрос о правилах установки розеток, розеток и выключателей. Существует несколько правил размещения розеток, однако высота розетки или настенного выключателя не является частью кода NEC. По крайней мере, в кодексе избегаются правила относительно стандартной высоты как выключателей, так и розеток.

Общее практическое правило для торговой точки

Интервал

Основным правилом является то, что известно как правило 6 футов/12 футов. В NEC 210-52 указано следующее (сокращенно для облегчения восприятия):

Розетки необходимы в каждой комнате дома, чтобы ни одна точка на стене не находилась на расстоянии более 6 футов от розетки. Это означает, что вам нужна розетка в пределах 6 футов от дверного проема или камина. Однако длинная стена может иметь до 12 футов между выходами. Любое выпускное отверстие выше 5 футов 6 дюймов не может учитываться в этом уравнении. Напольные розетки менее 18″ от стены могут.

Существуют и другие правила, которым необходимо следовать. Например:

• В каждом коридоре должна быть как минимум одна розетка, если его длина составляет 10 футов или более.
• Розетки на кухонной столешнице требуют не менее двух 20-амперных цепей и должны иметь защиту GFCI. Оставляйте не более 4 футов между розетками на столешнице.

На какой высоте устанавливать розетки или розетки

Теперь к сути этой статьи. Что касается типичной высоты, то она не так хорошо регулируется (и мы этому рады). Как правило, вы хотите установить коробки с розетками так, чтобы нижняя часть коробки находилась на расстоянии около 16 дюймов от пола. По совпадению, это примерно соответствует той же высоте, что и ваш садовый молоток на 22 унции. Однако мы все же рекомендуем использовать линейку.

Высота установки кухонных емкостей

Для кухонных столешниц высота установки емкостей зависит от планировки. Нет никаких рекомендаций по высоте, за исключением того, что они должны быть не более 20 дюймов. Это кажется очевидным, так как верхние шкафы начинаются с 18 дюймов). Размещение несколько зависит от того, как вы собираетесь сделать фартук. Если вы установите нижнюю часть коробки примерно на 2-3 дюйма выше верхней части плитки, твердой поверхности или каменной задней панели, у вас будет удобно расположенная розетка, к которой легко получить доступ.

Что касается холодильников, у вас есть некоторая гибкость. Как правило, мы монтируем эти розетки на высоте около 48 дюймов от пола.

Как высоко вы устанавливаете выключатели света?

Обычно выключатели света устанавливаются на высоте около 48 дюймов от пола (в центре). Это может варьироваться, но мы находим это отличным практическим правилом и очень согласующимся со строителями и субподрядчиками в нашем районе. Мы также склонны запускать их как выделенную цепь на 15 А или 20 А, хотя код может не требовать этого.

Примечание редактора: Мы знали парня, у которого все переключатели были установлены на высоте 30 дюймов от пола. Сначала мы подумали, что это какое-то жилье для инвалида члена семьи. После дальнейших расспросов мы обнаружили, что это было просто позволить ему включить свет в каждой комнате без необходимости поднимать руку… Хотя в этом не было ничего плохого с технической точки зрения, мы не рекомендуем портить потенциальную стоимость при перепродаже. вашего дома над модным решением, основанным на лени или попытке быть другим! Следуйте подразумеваемым стандартам.

Заключительные мысли

Планы зданий могут иметь размеры, указывающие размеры по центру, верху или даже низу коробки. Просто дважды проверьте свою работу, чтобы убедиться, что все имеет смысл, и что у вас есть достаточная эргономика, чтобы активировать все переключатели и эффективно получить доступ к вашим розеткам. Надеемся, что знание того, как высоко устанавливать розетки и выключатели, позволит вам приступить к более важным задачам компоновки и дизайна!

Существует ли минимальное расстояние, соответствующее требованиям NEC, на котором электрическая розетка может находиться от пола в моем доме?

спросил 11 лет, 1 месяц назад

Изменено 11 лет, 1 месяц назад

Просмотрено 15 тысяч раз

Если я смогу опустить электрическую коробку на несколько дюймов, у меня будет достаточно провода, чтобы не использовать распределительную коробку для соединения надреза, которую я сделал в изоляции нейтрального провода. Это всего лишь трехфутовая секция стены, и она будет единственной электрической розеткой, так что она не будет выглядеть слишком странно, будучи немного ниже остальных в комнате.

Я немного погуглил, но все, что я вижу, это длинные ветки обсуждений, в которых люди просто не уверены. Есть ли кто-нибудь, у кого есть прямой ответ на этот вопрос?

• электрические
• розетки

1

Мне не удалось найти ничего, что ограничивало бы высоту емкостей, ведь они могут быть даже в полу.

210.52 Розетки для жилых помещений.

(3) Напольные розетки. Розетки на этажах не должны учитываться как часть требуемого количества розеток, за исключением случаев, когда расположен в пределах 450 мм (18 дюймов) от стены.

Я думаю, что обычно они составляют от 16 до 18 дюймов, но не похоже, что для этого есть какие-то жесткие правила для розеток общего назначения (по крайней мере, что касается NEC).
