Стены монолитного фундамента: Какие делать фундаментные стены. Монолитные или из кладочных материалов

Какие делать фундаментные стены. Монолитные или из кладочных материалов

Фундаменты

Фундаментые стены — берут на себя вес всего дома, поэтому к их  строительству, нужно подойти основательно. Фундаментные стены бывают: монолитные и из кладочных материалов.

Монолитные

• Монолитный бетон рекомендуется применять для фундаментов зданий, которые строятся в местах с высоким уровнем грунтовыхвод, в грунтах неоднородной структуры, а также на просадочных или пучинистых грунтах.
• Армирование стен монолитных фундаментов осуществляется пространственными каркасами в отличие от фундаментов из бетонных опалубочных блоков или кладочных материалов, где возможно только горизонтальное армирование плоскими сетками.
• Строительство монолитных фундаментов — дело трудоемкое и длительное. Здесь требуется устройство и демонтаж опалубки. Ожидание схватывания бетона продлевает период строительства.
• Фундаменты из монолитного бетона дорогие.

Из кладочных материалов

• Фундаментные стены из полнотелых бетонных или керамзитобетонных блоков, а также пустотелых бетонных блоков, у которых пустоты заполняются сыпучими материалами или бетоном, удобны для применения в домах из бруса  на однородных грунтах с уровнем грунтовых вод, расположенным ниже подошвы фундамента.
• Фундаменты из указанных материалов приемлемы для любых конструктивных решений небольших частных домов.
• Фундаменты из кладочных материалов немного проще в производстве работ, не требуют затрат временидля ожидания полного схватывания бетона и на изготовление, монтаж и разборку опалубки.
• Фундаменты из бетонных блоков дешевле других — это их достоинство.

Недостатком стен из монолитного бетона является то, что древесину опалубки не во всех случаях можно повторно использовать

Фундаменты из кладочных материалов выполняют с применением цементного не во всех случаях можно повторно использовать раствора

Материалы

Для фундаментов применяются материалы с большой прочностью на сжатие, высокой морозостойкостью и низкой способностью поглощения воды.

Монолитный бетон.

Фундаменты выполняют из бетона заводского изготовления классов В15, В20 или В25, но бетон класса В15 можно готовить самостоятельно. При возведении таких фундаментов основные трудности создает опалубка. Ее устройство занимает много времени и требует большого объема древесины, что недешево. Стоимость 1 м3 пиломатериалов — от 650 до 900 гривен (в зависимости от их сорта и вида). Применение опалубки многоразового использования уменьшает объемы работ, облегчает и ускоряет ее устройство. За месяц аренды 1 м2 такой опалубки придется заплатить от 35 грн (с учетом комплектующих элементов), это может оказаться дешевле покупки пиломатериалов для нее и самостоятельного ее изготовления. Работы по устройству фундаментов займут семь-восемь дней. Армирование монолитных фундаментов требуется в основном для стен подвалов и фундаментов, возводимых на просадочных и пучинистых грунтах. Преимущество монолитных фундаментов — в их высокой прочности и относительно низком водопоглощении.

Внимание! Для выполнения фундаментов можно заказать водонепроницаемый бетон (гидробетон) со значительно меньшей степенью водопоглощения, чем у обычного бетона.

Полнотелые бетонные и керамзитобетонные блоки.

Первые — более приемлемый материал для фундаментов. Бетонные блоки весят 20-29 кг, керамзитобетонные легче — их вес составляет 16-20 кг. Эти материалы обладают небольшим водопоглощением. Высокая морозостойкость и прочность на сжатие позволяют применять их для любых фундаментных стен. Неармированные стены из бетонных блоков воспринимают меньшие боковые нагрузки по сравнению с армированными стенами из монолитного бетона.

Пустотелые бетонные блоки.

Они выпускаются размерами 51 х 20×25, 51 х 25 x25, 51 х 40 х 25 см. Их пустоты в процессе возведения стен заполняют бетоном класса В15, то есть блоки выполняют функцию несъемной опалубки. Эти блоки рассчитаны на армирование горизонтальных швов, но в их пустоты до заполнения бетоном можно вставлять и вертикальные арматурные стержни. Некоторые производители могут по заказу изготовить требуемое количество неполномерных блоков необходимой длины. Фундаментные стены из пустотелых бетонных блоков, с заполнением пустот бетоном, имеют высокую прочность на сжатие, а с армированием хорошо воспринимают боковые нагрузки. Они морозостойки, и водопоглощение у них такое же, как у бетонных блоков.

Стены в земле

Блоки из ячеистого бетона или керамзитобетона можно применять для подвальных стен, что не запрещено нормами. Производители этих материалов гарантируют их пригодность и для подвальных стен — наравне с бетонными блоками или монолитным бетоном. Но использовать их возможно в тех случаях, когда грунтовые воды залегают ниже подошвы фундамента и отсутствуют сезонные колебания уровня грунтовых вод. Для фундаментных пен из этих материалов необходимо упройство распределительного железобетонного пояса, устраиваемого в уровне перекрытия подвала. В пенах подвала все вертикальные и горизонтальные швы между такими блоками заполняются раствором, даже когда кладочные элементы соединяются в паз-гребень. Стены из этих пористых материалов нуждаются в надежной гидроизоляции.

Три варианта фундаментных стен

Опора дома, скрытая в грунте

К фундаментам, отвечающим за общую надежность конструкции дома, предъявляются следующие требования:

• прочность должна обеспечить восприятие нагрузки от всего дома. Фундаменты не должны давать чрезмерной или неравномерной усадки;
• долговечность должна соответствовать сроку существования дома. Для сохранения на этот период фундамента в неизменном состоянии его нужно надежно защитить от влаги и промерзания;
• герметичность обязана исключить движение влаги из грунта через фундамент к стенам дома, что приведет к их увлажнению, а впоследствии, и разрушению. Надежная гидроизоляция должна исключить просачивание воды в фундаменты. Если вода все же просочится, то горизонтальная гидроизоляция между фундаментом и стенами дома не должна позволить подняться влаге вверх к стенам дома;
• теплоизоляционные свойства должны обеспечить сохранение тепла в доме, поэтому теплоизоляцию фундаментных стен, перекрытий над подвалами и полов на грунте проектируют как эффективную преграду для утечки тепла.
  Принимать к реализации лучше тот вариант фундаментов, который дешевле, имеет несложную технологию возведения и позволяет сократить срок строительства.

Фундаментные стены могут быть уже или шире наружных стен первого этажа

Дома каркасной конструкции можно ставить на обычные ленточные фундаменты, но удобнее их возводить на сплошных монолитных фундаментных плитах

Наружные трехслойные стены здания возводят на трехслойных фундаментных стенах

Бетон для заполнения пустот в пустотелых блоках можно приготовить самостоятельно, его класс должен быть не ниже В15. Когда эти блоки используют не для подвальных стен (а для стен фундамента), нет необходимости заполнять пустоты всех блоков, достаточно забетонировать пустоты блоков нижнего ряда и угловых участков стен.

Дома возводятся по проектам, а материал фундаментов определяет автор проекта. Принятый проектом материал фундаментов можно поменять, но для этого необходимо внести изменения в проект.

Замена материала фундаментных пен может повлечь за собой изменение ширины и толщины фундаментной подушки, потребовать усиления стен армированием или устройства монолитного пояса в верхней части фундаментов. Проще всего менять стены из кладочных материалов на пены из монолитного бетона, с помощью которого нетрудно выполнить стены любой толщины.

Когда дом строится по индивидуально разработанному проекту, решение о конструкции и материале фундаментов проектировщиками уже заложено в проекте. Это упрощает задачу застройщика.

Недопустимо менять вид и размеры фундаментов без согласования с конструктором. Самодеятельность может привели к нежелательным последствиям: неравномерным просадкам фундаментов, появлению трещин в стенах, трещин на стыке разных конструкций здания, повреждению отделочных материалов (илукатурок, облицовок из плитки). Следствием этого может стать даже обрушение.

Строительство монолитного подвала

Строительство монолитного подвала – разумное решение в планировке дачных домов, где планируется проводить много времени. Потребуется место для хранения садового инвентаря, автомобильных принадлежностей, сезонных заготовок и продуктов. В подвале можно обустроить котельную, мастерскую, спортзал или домашний кинотеатр. Строительство бетонного монолитного подвала увеличивает сроки и стоимость работ. Но дачники предпочитают не отказываться от возможности иметь дополнительное помещение.

Монолитная плита – оптимальный выбор для разных типов грунтов. Позволяет возводить двух- и трехэтажные коттеджи из кирпича и камня. Обеспечивает надежное основание с равномерным распределением нагрузки по всей площади. В этом заключено преимущество устройства монолитного подвала по сравнению с ленточным. Общая схема работ включает в себя рытье котлована, подготовку глиняного основания, установку и армирование опалубки, заливку бетоном, устройство вентиляция, гидро- и теплоизоляции.

Особенности строительства бетонного подвала

Подвал необязательно должен располагаться под всей площадью дома. Можно ограничиться, например, 20 кв. м. Высота стен – около 2-х метров. Основная их часть находится под землей, а оставшаяся – на поверхности. Если из-за близкого расположения грунтовых вод нет возможности для заглубления фундамента, то выполняется строительство бетонного подвала с ребрами жесткости вверх. В этом случае не требуется снимать большое количество грунта, но дополнительно устанавливается конструкция для придания прочности стенам. При возведении дома на песчаной или неплотной почве по периметру обычно устанавливается отмостка для защиты подвала от влаги.

Строительство монолитного подвала для дома

Строительство монолитного подвала для дома – обязательное условие для длительного проживания за городом. Можно установить отдельную хозяйственную постройку или сарай на участке, но лучше сэкономить полезную площадь. Гораздо удобнее иметь просторный подвал под домом, где сохраняется низкая температура для хранения продуктов. Появится дополнительное помещение под склад, котельную, мастерскую или бильярдную.

Устройство монолитного фундамента дома позволяет создать надежное основание для подвала и цокольного этажа. Изначально необходимо рассчитать глубину котлована и размеры помещения. Оптимальная высота подвала – 2 метра. Но если глубина залегания окажется ниже уровня грунтовых вод, то потребуется устройство независимой или принудительной дренажной системы. При неглубоком залегании можно выполнить строительство монолитного подвала с ребрами жесткости, выступающими над землей.

Строительство бетонного подвала и гаража

В загородных домах нередко стараются совместить подвальное и гаражное помещения. В этом случае строительство монолитного подвала для дома осуществляется по общей схеме. Но с учетом того, что над подвалом (или погребом) будет располагаться гараж. Основанием для него могут служить монолитные плиты или готовые плиты перекрытия. Второй вариант быстрее и дешевле. Первый обходится дороже, но позволяет добиться максимальной прочности. В любом случае нужно предусмотреть проем для спуска из гаража в подвал.

Устройство монолитной стены подвала

Устройство монолитной стены подвала выполняется после полного застывания бетонного фундамента. Монтируется и армируется опалубка, которая также заливается бетоном. В зависимости от его марки строительные нормы регламентируют минимально допустимую толщину стен. Но даже при небольшой толщине стены из армированного бетона имеют хороший запас прочности. Стоимость строительства монолитного подвала зависит от его основных параметров, но на цены влияет и общий объем работ. Например, может потребоваться установка ребер жесткости, направленных вниз или вверх.

Особенности устройства стен подвала

Высота подвала для хозяйственных нужд должна быть не менее 190 см, чтобы взрослый человек мог стоять в помещении в полный рост. Устройство стен монолитного подвала под землей выполняется на глубине 1-1,5 м. При сильном заглублении высока вероятность подтопления грунтовыми водами. Оставшиеся 1-0.5 метров будут возвышаться над землей. Здесь можно будет установить небольшие вентиляционные окна. Но потребуется и прокладка вентиляционных труб из подвала (приточного и вытяжного воздуховода).

Устройство монолитной стены подвала включает в себя ее гидро- и пароизоляцию. Используется горизонтальная, вертикальная или комбинированная изоляция. Для защиты от влаги по периметру дома выше уровня земли может устанавливаться и отмостка. Еще один важный этап устройства монолитных стен подвала – теплоизоляция. Подойдет пенопласт или пенополистирол. При строительстве бетонного подвала важно учесть и места прокладки инженерных коммуникаций. Все расчеты и планировку грамотно выполнят наши специалисты, а бригада мастеров выполнит устройство фундамента и стен.

Монолитный фундамент под дом из газоблоков

Фундамент, при устройстве которого используют бетонные монолитные плиты, по праву считается одним из самых надежных, обеспечивающих максимально низкий уровень нагрузки на почву и равномерность распределения деформационных нагрузок при усадке. Также фундамент может быть монолитно-ленточного типа или столбчатым с обвязкой из железобетонного пояса.

Монолитный фундамент устойчив к деформирующим изгибающим нагрузкам. Фундамент из монолитного бетона сводит к минимуму воздействия нагрузок этого типа, предотвращая образование трещин в несущих стенах. Основным материалом для изготовления фундамента монолитного типа служит бетон высокой прочности. Для армирования используются металлические пруты диаметром более 12 – 14 мм. Монолитные фундаменты можно устраивать на грунтах любого типа и в любых климатических условиях, так как он способен выдерживать большие колебания грунта и предотвращает возможность перекосов здания в экстремальных условиях.

Однако для того, чтобы принять обоснованное решение по конструкции фундамента частного дома, требуется проведение геологических исследований и инженерно-строительных расчетов. Для этого необходимо обратиться к специалистам, способным провести необходимые изыскания и выполнить расчет характеристик будущего фундамента.

Устройство сплошного фундамента из монолитной железобетонной плиты

При устройстве этого фундамента плита укладывается под всей площадью строения. Это позволяет значительно уменьшить уровень нагрузки на поверхность почвы. Плиточный фундамент хорошо выдерживает нагрузки, образующиеся при усадках и вспучивании грунта во время его замораживания или оттаивания.

При устройстве фундамента дома из газобетона под плитой обязательно устраивается двухслойная водонепроницаемая изоляция на тонком бетонном основании. Затем устраивается каркас из арматуры для фундаментной плиты, который заливается бетонной смесью. Когда бетонная смесь окончательно застынет, производится монтаж опалубки и каркаса из арматуры для устройства стен. Каркас представляет собой единую конструкцию, связанную с отмосткой. В целях недопущения раздувания опалубки бетонной смесью во время заливки, она закрепляется швеллерами или балками из других материалов, домкратами и стягивающими болтами. Щели в опалубке с внутренней стороны заделываются при помощи рубероида или полиэтиленовой пленки.

Бетонная смесь заливается послойно с толщиной отдельных слоев, не превышающей 15 см. При помощи лопат смесь разравнивается и уплотняется штыкованием. Затем опалубку снаружи обстукивают, чтобы бетонная смесь заполнила возможные внутренние пустоты.

Фундаменты с армированием бетонируются за 1 прием. Когда бетонная смесь затвердела и приобрела требуемую прочность, демонтируют опалубку. На заключительном этапе засыпают пустоты между наружной поверхностью фундамента и стенками котлованной выемки.

На цокольной части стены, опирающейся на фундаментную монолитную плиту и в месте ее опоры, устраивается гидроизоляция высотой в 50 см и более, как с наружной, так и с внутренней ее стороны.

Утеплитель, в соответствии с расчетными данными, должен быть толщиной в 50 мм и более. Утеплитель устраивают под свесом кладки и ограничивают шириной свеса или, если его толщина превышает ширину свеса, он может выступать. Материал для утеплителя выбирают, опираясь на конструктивное решение по устройству фундамента, но наиболее подходящим является ЭППС (экструдированный пенополистирол).

Монолитный фундамент ленточного типа

В случае устройства монолитного фундамента ленточного типа наружные стены рекомендуют устраивать на цоколе, который должен быть высотой в 50 см и более от поверхности отмостки, чтобы избежать намокания кладки стен. Устойчивость строения обеспечивается жесткой горизонтальной рамой, выполненной из монолитного железобетона по всему его периметру.

Небольшой относительный вес газобетонных блоков, используемых при строительстве дома, позволяет углублять ленточный фундамент на небольшую глубину. Это актуально также и для домов с деревянными стенами. В случае, когда под домом по плану должно быть устроено подвальное гаражное или цокольное помещение, фундамент ленточного типа углубляют, согласно плану.

Фундамент монолитный столбчатого типа

Каркасом столбчатого фундамента являются столбы, которые монтируют под всеми углами строения, под всеми пересечениями внешних и внутренних стен и под всеми местами с высокой нагрузкой. Устраиваются столбы из каменного или кирпичного материала, из бетонной смеси или железобетона. При устройстве столбов исключительно важно не допускать отклонения их от вертикали.

Заполняется пространство между столбами щебенкой или крупнозернистым песком. Столбчатый фундамент не рекомендуется устраивать на участках с большими перепадами высот и на почвах со слабонесущими свойствами. Столбчатый фундамент нельзя использовать как основание для постройки зданий из газобетонных блоков, имеющих цокольное, гаражное или подвальное помещение.

При строительстве на фундамент для дома из газобетона должна быть устроена гидроизоляция, как по вертикали, так и по горизонтали согласно строительному проекту. Для устройства стен цокольного этажа и подвала могут использоваться монолитные и бетонные плиты, которые утепляются и оборудуются гидроизоляцией.

Стены из монолитного бетона

Преимущества использования стеновой опалубки.

Заводские опалубочные системы и разнообразные способы строительства содействовали  развитию монолитного домостроения. Монолитные стены из железобетона стали широко применяться и в малоэтажных зданиях, и главная причина их нарастающей популярности – долговечность.

Строительство малоэтажных домов из монолитного бетона происходит прямо на строительной площадке. Устанавливается съемная щитовая опалубка для стен, которая повторяет контуры строения. В настоящее время существуют большое количество стеновых опалубочных систем. Стеновую опалубку в аренду можно недорого взять в нашей компании. В установленную стеновую опалубку слоями заливают бетонную смесь. Предварительно необходимо выполнить армирование. Заливку бетона в опалубку производят с таким интервалом времени, который не допускает схватывания бетона, чтобы не допустить образования швов.

Применение стеновой опалубки позволяет создать  стену, состоящую из трех слоев:

1. Слой железобетонный монолитный
2. Наружный слой из облицовочного кирпича
3. Внутренней слой из штукатурки

По конструкции монолитные стены похожи  на стены, возведенные  из сборного железобетона. Отличие в том, что последние состоят из отдельных конструктивных элементов, которые изготавливаются на домостроительных комбинатах, а на стройплощадках их монтируют, использую тяжелую  грузоподъемную технику, что конечно существенно удорожает стоимость строительства.  Здания, построенные из монолитного железобетона, представляют собой целостную конструкцию, работающую как единая пространственная конструкция.

Съемная опалубка для стен бывает рамной и балочной. Её высота колеблется от 0,6 до 3,3 метра,  ширина от 0,25 до 1,2 метра. Использование стеновой опалубки значительно расширяет возможности архитекторов при проектировании домов.

Расстояние между опалубочными щитами определяется толщиной будущей стены. Между собой щиты скрепляются шпильками с гайками. Заливку бетоном осуществляют с помощью бетононасоса слоями по полметра и обязательно используют вибратор, особенно в углах. После набора бетоном прочности опалубку стен переставляют на следующий по высоте уровень. После снятия опалубочных щитов можно приступать к утеплению минеральной ватой,  пенополистеролом и так далее.

Толщину несущих монолитных стен не обязательно делать большой, свою ограждающую и теплоизолирующую функцию они выполнят в достаточной степени  и при небольшой толщине. Например, для 2-х этажного дома по расчету на прочность хватит толщины стены в 12 см, это равносильно толщине кирпичной стены в 25 см, толщине пенобетонной стены в 63 см, газобетонной в 40 см.  Это является большим преимуществом по стоимости затрат по материалам, по трудозатратам, кроме того, экономятся средства и на возведение фундамента для таких тонких стен. Один квадратный метр монолитной стены толщиной 12 см  весит всего порядка 300 кг, вес кирпичной стены толщиной 25 см – порядка 500 кг,  что позволяет применить более легкий фундамент для стен из монолитного бетона.

Монолитные стены отличаются наибольшей долговечностью, так как на них менее всего воздействуют погодные условия и надежностью, из-за того, что в монолитном домостроении нет открытых связующих элементов, подвергающихся коррозии.

Монолитные дома отличаются высокой пожаробезопасностью и устойчивостью к погодным катаклизмам.

как построить монолитный дом самому

Современные материалы, из которых можно построить жилье сегодня удивляют своим многообразием. Архитекторы предлагают уйму проектов, сочетающих в себе различные материалы. А производители предлагают купить готовые проекты, которые собираются прямо на стройплощадке из заранее промаркированных  деталей. Однако монолитные стены по технологии полностью производятся на стройплощадке, когда бетон заливают в заранее выставленную опалубку. О том, как построить монолитный дом своими руками мы постараемся разобраться в этой статье.

Достоинства и недостатки монолитного строительства

Преимущества

Монолитные стены полностью производятся на стройплощадке, когда бетон заливают в заранее выставленную опалубку

• Прочность и устойчивость к разрушениям. Монолитная конструкция, благодаря своей целостности имеет высокую устойчивость к различным сдвигам грунта, землетрясениям и промоинам.
• Криволинейное строительство. Благодаря тому, что опалубку можно устанавливать с любыми искривлениями линий. Построить дом из монолита с замысловатостью стен — задача вполне осуществимая.
• Целостность стен. Отсутствие швов делает коробку здания более теплой.
• Всепогодность строительства. Современные материалы позволяют проводить монолитные работы в любое время года и на любом грунте.
• Быстрое строительство.
• Относительно низкие затраты финансов.
• Равномерность усадки. Построенный монолитный каркас здания не дает трещин, благодаря равномерности усадки.
• Любой вариант междуэтажного перекрытия. Его можно сооружать из монолитного бетона, из плит или дерева.
• Легкие бетонные растворы. Вы можете не сооружать тяжелый заглубленный фундамент, если в раствор бетона добавлены утепляющие добавки: шлак, керамзит, перлит, опилки и т.д.
• Отделка и утепление различными материалами. Можете выбрать любой, подходящий для вас материал.
• Теплая несъемная опалубка. Если вы строите стены при помощи несъемной опалубки, то дополнительное утепление не требуется, да и толщина стен значительно уменьшается. Кроме этого, создается хорошая звукоизоляция помещений.

Недостатки

При строительстве многоэтажного дома, вам потребуется растворонасос или бетононасос

• При строительстве многоэтажного дома, вам потребуется растворонасос или бетононасос. Эта специализированная техника используется для заливки смеси бетона на высоте. Поэтому это становится накладно, если вы строите самостоятельно.
• Заливка монолитных плит перекрытия требует установки специальных лесов.
• При использовании несъемной опалубки потребуется обустройство приточно-вытяжной вентиляции из-за высокой влажности воздуха в доме. Так как несъемная конструкция – это теплоизоляция стен, которая обладает нулевой паропроницаемостью, а следовательно, постоянно образуется конденсат.
• Эксклюзивные и сложные проекты могут потребовать изготовления особенной опалубки, а это дополнительные затраты времени.
• Обязательное оштукатуривание стен из несъемной опалубки. Это связано с низкой экологичностью основного материала несъемной опалубки – пенополистеролом. Этот материал при сгорании выделяет очень токсичные для человека вещества, не смотря на то, что затухает через 2 минуты после воспламенения.
• Железобетон имеет металлическое армирование и требует обязательного заземления всего дома.

Совет! Если возводить стены без использования несъемной опалубки, и производить монолитные работы из теплого бетона, а утепление сделать экологичными материалами, то можно получить свой комфортный, недорогой и теплый дом.

Виды опалубки при монолитном строительстве

Монолитное строительство всегда осуществляется при помощи опалубки

Монолитное строительство всегда осуществляется при помощи опалубки. В зависимости от области применения существуют такие виды опалубки:

• Для фундамента. Устанавливается на горизонтальные подпорки и подкосы;
• Для стен. Устанавливается с помощью кронштейнов, стоек и соединительных замков;
• Для потолочных перекрытий. Настилается на подготовленную конструкцию из объемных подпорных или телескопических стоек;
• Туннельная;
• Для кольцевых стен с измененным радиусом.

Используя различные сочетания видов опалубки, монолитные работы можно проводить для любых элементов конструкции будущего здания.

Съемная опалубка

Съемный вид опалубки изготавливают из стали, пластика, древесины, алюминия и других материалов

Съемный вид изготавливают из стали, пластика, древесины, алюминия и др. Различный материал, из которого изготавливается опалубка, требует индивидуального подхода при эксплуатации. Например, фанерная — должна хранится в сухом месте. Для проделывания отверстий в фанере или распиле, чтобы не повредить ламинирование и шпон, необходимо использовать пилу с мелкими зубьями. Отверстия под кабели и трубы нужно проделывать с двух сторон.

Совет! Для того, чтобы съемная опалубка легко отставала от застывшего бетона, ее нужно обработать специальным раствором.

Несъемная опалубка

Данный вид опалубки состоит из пенополистерола, готов к применению и не требует дополнительной обработки. Производители выпускают в продажу всевозможные конфигурации: продольные, угловые, надоконные и подоконные и т.д. Сооружение съемной опалубки напоминает сборку конструктора, который потом заливается бетон.

Технология монолитного строительства

На сегодняшний день строителями используется две технологии возведения монолитных стен. Каждая обусловлена типом опалубки, который применяется:

Рекомендуем к прочтению:

• съемная — конструкция разбирается после затвердения бетона;
• несъемная — демонтаж которой не предусмотрен.

Монолитные стены со съемной опалубкой

Съемную опалубку можно использовать многократно

Съемную опалубку можно использовать многократно. Как правило, сборная опалубка изготавливается из металла или (и) древесины: металлические щиты крепятся на деревянный каркас.

Совет! Самый недорогой вариант —  опалубка, которая сколачивается прямо на стройплощадке из досок или фанеры.

Форма выставляется на ширину будущей стены и высоту слоя бетона (20-200 см), который заливается одномоментно, как в форму.

Строительство стен с помощью съемной опалубки:

1. Сборка и установка опалубки. Для этого собираются щиты из брусков и досок толщиной до 50 мм. Панели опалубки выставляются противоположно друг другу щитом к щиту, и расстояние между ними фиксируется брусками-распорками. Противоположные панели скрепляются стяжными болтами или скруткой из проволоки. Далее, устанавливаются распорные откосные стойки с шагом 1 м.
2. Армирование. Конструкцию стен для надежности армируют, путем установки в опалубку каркас из арматуры или армированную сетку (стальную или пластиковую).
3. Заливка бетона. Опалубку заливают бетонной смесью послойно (не более 50 см за раз). Затем только что залитую смесь уплотняют глубинным вибратором. После того как слой бетона застыл, опалубку переставляют выше, для заливки следующего слоя. Так повторяют возведения необходимой высоты стены.

Опалубку заливают бетонной смесью послойно (не более 50 см за раз)

Бетон набирает достаточную прочность для выполнения последующих работ в течение пяти недель. Только по прошествии этого срока можно начинать утепление стен и фасадные отделочные работы.

Внимание! Строительство по технологии со съемной опалубкой требует обязательного дополнительно утепления стен. Это связано с тем, что каркас из металлической арматуры 8-18 мм создает так называемые «мостики холода». И, если вы хотите, чтобы в доме было тепло, то точка нуля должна как минимум находиться ближе к внешней поверхности стены, а лучше вообще за её пределами (в слое утеплителя).

Есть вариант создания более теплых стен с применением смесей с меньшей теплопроводностью (например, пенобетон, газобетон, керамзитобетон, шлакобетон или перлитобетон). Однако эти материалы менее устойчивы к нагрузкам и разрушению (подходят для зон с минимальной сейсмоактивностью).

Используя технологии мокрого или вентилируемого фасада, стены можно утеплять минеральной ватой, «теплой» штукатуркой, пенополистиролом, экструдированным пенополистиролом.

Рекомендуем к прочтению:

Кроме такого утепления, можно использовать метод колодцевого фасада. Заключается он в том, что с наружи бетонной стены с небольшим отступом от нее делается кладка из кирпича или плитки, а в образовавшийся зазор заполняется утеплителем: эковатой, керамзитом и др.

Монолитные стены с несъемной опалубкой

Несъемная опалубка – это блоки или панели выполненные из различных материалов, которые монтируются в конструкцию, армируются и затем заливаются бетоном

Несъемная опалубка – это блоки или панели выполненные из различных материалов, которые монтируются в конструкцию, армируются и затем заливаются бетоном. После того, как застывает бетонная смесь, конструкция не снимается, выполняя функцию утеплителя.

Термоблоки из вспененного полистирола – самый популярный вид несъемной опалубки на сегодняшний день.

Строительство стен с помощью несъемной опалубки:

1. Установка опалубки. Блоки опалубки из пенополистирола выкладываются на поверхность фундамента, при этом их соединяют в замки «шип-паз», которые обеспечивают прочность конструкции и не дают бетону вытекать. Для одной заливки блоки выкладываются на высоту до 50 см (иначе раствор будет плохо застывать).
2. Армирование конструкции. Внутри блоков предусмотрены специальные пазы для закладки горизонтальных армирующих стержней. После их установки, проводят армирование по вертикали. В местах соединения вертикальные и горизонтальные стержни между собой соединяют вязальной проволокой.
3. Заливка в опалубку бетона. Бетонная смесь заливается одномоментно на высоту выстроенной опалубки и сразу уплотняется глубинным вибратором. Пока бетон застывает, можно начинать выкладывать следующий ряд опалубки. Как правило, время на выкладку следующего ряда опалубки равно времени застывания бетона в предыдущем ряду, поэтому процесс возведения стены практически проходит без остановок.
4. Отделочные работы. Для отделки монолитных стен с несъемной опалубкой можно использовать практически любые материалы. Это необходимо для защиты пенополистирола от различных повреждений.

Внимание! Теплые смеси нельзя использовать в технологии с несъемной опалубкой из пенополистирола. Для этого годится только бетон. Это связано с тем, что пенополистерол – материал «не дышащий», а теплые смеси, напротив, обладают высокой паропроницаемостью, в результате между слоями будет скапливаться конденсат — хорошая среда для развития плесени и грибка.

Виды растворов бетона для монолитного строительства

В монолитном строительстве используются бетонные растворы с различной теплопроводностью и паропроницаемостью

В монолитном строительстве используются бетонные растворы с различной теплопроводностью и паропроницаемостью.

• Бетон. Холодный и требует обязательного утепления.
• Железобетон. Требует дополнительного утепления, поскольку армированный каркас «тянет» на себя холод.
• Керамзитобетон. Теплый, а степень сохранения тепла и паропроницаемость висит от плотности раствора.
• Шлакобетон. Менее прочный, чем керамзитобетон.
• Опилкобетон. Представляет собой смесь: цемента, воды, песка и древесных опилок. Требует покрытия слоем гидроизоляции. Достаточно прочен, экологичен, сохраняет тепло.
• Арболит. Похож на опилкобетон, только вместо опилок здесь древесная щепа.
• Пенобетон – смесь цемента, воды, песка и образователя пены. Теплый и «дышащий» материал.

Расчет толщины стен цокольного этажа и подвала

Правильный расчет стены подвала подразумевает учет влияния множества факторов. В частности, это уровень грунтовых вод на участке, тип грунта, высота будущего здания, материалы, используемые для строительства и т. д. Все работы по проектированию рекомендуется поручать специалистам. Однако, для общего понимания технологии расчета, вы вполне можете воспользоваться приведенной ниже информацией.

При наличии подвала или цокольного этажа, малозаглубленный ленточный фундамент дома автоматически становится заглубленным. Иными словами, он будет представлять собой полноценную стену под землей, а не просто основание для строения.

Фундамент для сооружения с подвалом

Если подвал делается уже после возведения основного сооружения, то необходимо соблюдать следующее правило: образовавшиеся после выемки грунта пустоты не должны попасть в пределы 45-градусной проекции подошвы ленточного фундамента с одной и другой стороны.

Фундамент должен иметь достаточно широкую подошву.

Фундамент следует делать максимально прочным и надежным, чтобы его стены могли успешно противостоять горизонтальным сдвигам вследствие давления окружающего грунта. В качестве фундаментного основания рекомендуется использовать подушку из монолитного бетона, связанную с лентой арматурным каркасом. Так как вес фундамента достаточно большой, подошву следует делать широкой.

Давление грунта на стену подвала.

Планируя строительство цокольного этажа, который в дальнейшем станет жилой комнатой, следует учитывать, что высокие стены (от 200 см и более), расположенные под землей, будут в течение всего времени эксплуатации испытывать значительное давление со стороны грунта. Поэтому в процессе возведения подвального помещения армированию бетонной стены следует уделить особое внимание.

Шаг между арматурными стержнями в каркасе стены не должен быть чересчур большим. Рекомендуется делать его меньше 40 см по горизонтали и вертикали. Каркас стены должен быть обязательно связан с каркасом фундаментной подушки. Кроме того, необходимо соблюдать правила армирования углов и примыканий стен.

Монолитная армированная бетонная стена является оптимальным вариантом в плане прочности, долговечности и устойчивости к давлению грунта. Такая конструкция надежнее, чем, к примеру, блочные или кирпичные.

Дополнительное усиление конструкции достигается за счет постройки пересекающихся внутренних стен подвального помещения под внутренними стенами сооружения.

Минимальная толщина стен

В зависимости от используемых в строительстве материалов, а также глубины подземного помещения, существуют минимальные значения толщины стен подвалов, а также ширины подошвы фундамента.

Расчет толщины подвальных стен при строительстве из различных материалов (минимальные значения).

Если стены подвала возводятся из небольших по размеру строительных блоков (например, керамзитобетонных), то кладка должна быть обязательно усилена с помощью продольного армирования и армопояса, проложенного по верхней границе кладки. Что касается сборных бетонных блоков, то нужно учитывать тот факт, что для фундамента дома с подвалом подходят только те, которые произведены с использованием бетона М150 и выше.

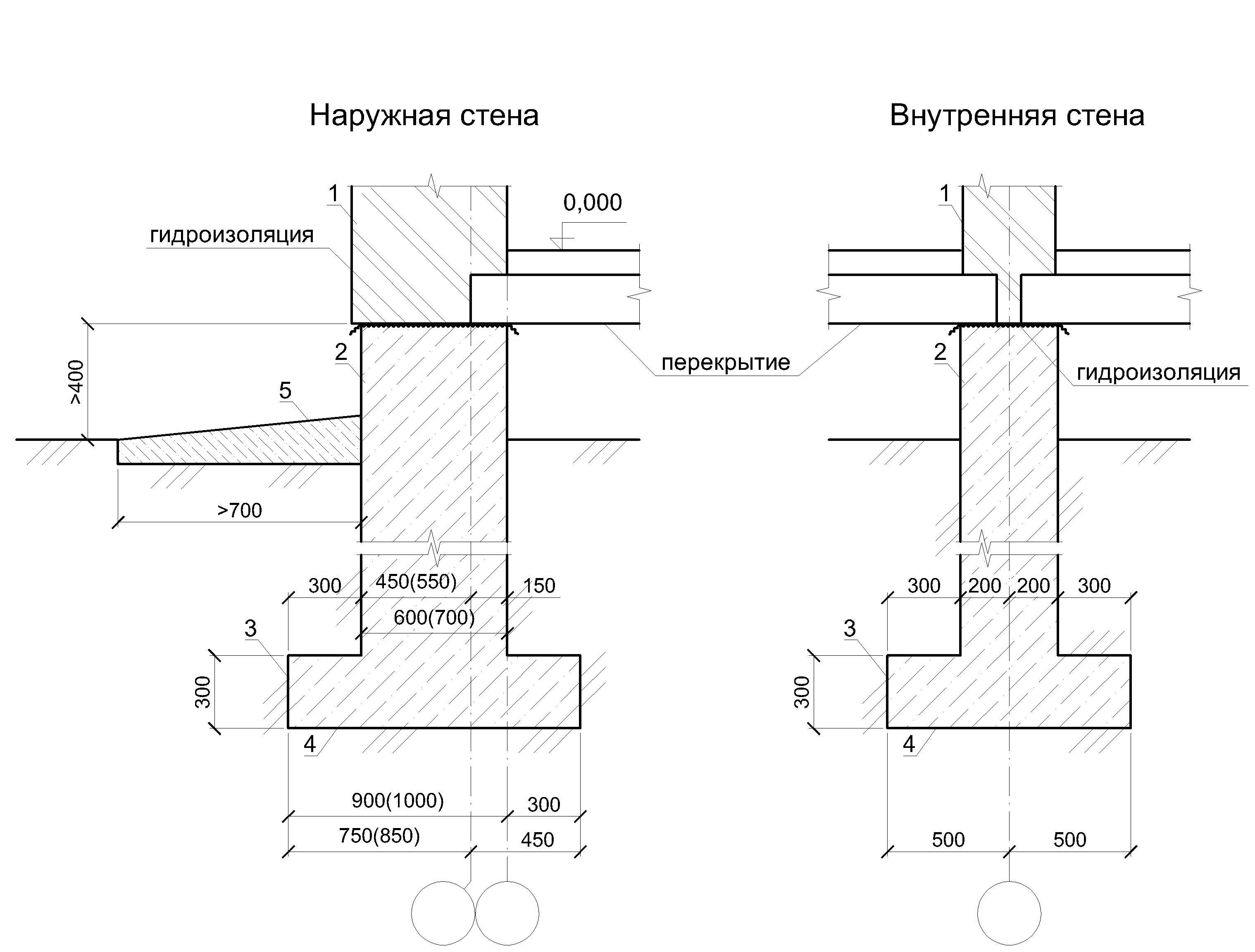

Ширина стен и размеры подошвы фундамента из монолитного бетона и блоков.

Представленная выше таблица предполагает, что:

• Стены имеют боковое опирание, если балки потолка подвального помещения опираются о верхнюю часть его стены.
• Если в стене имеется промежуток (проем) шириной более 120 см, или несколько промежутков, суммарная ширина которых больше 1/4 длины стены, а армирование по контуру этих промежутков отсутствует – часть стены под проемом рассчитывается как не имеющая бокового опирания. В том случае, если ширина участков стены меньше ширины промежутков, то вся стена считается как один большой проем.

Эти критерии нужно учитывать, производя расчет для стены подвала. Конструкция должна обладать хорошей устойчивостью. Следует также помнить об одном из правил строительства – устойчивость стены напрямую зависит от ее длины. Чем она короче, тем конструкция крепче и надежнее.

Деформационные швы

Для больших подвальных помещений (длина стен составляет больше 25 метров) необходимо устройство специальных деформационных швов, которые будут располагаться друг от друга на расстоянии в 15 метров или меньше. Кроме того, швы должны иметься в местах, где наблюдаются перепады высоты сооружения. Их конструкция должна предусматривать защиту от проникновения влаги внутрь подвала.

Расстояние от облицовки до земли

Если внешняя отделка дома производится при помощи кирпича, то декоративная кладка может быть продолжена и на часть стены подвального помещения, которая выступает над землей (верхняя часть подвальной стены должна подниматься не менее чем на 15 см над поверхностью грунта).

Толщина надземной части подвальной стены в этом случае может быть уменьшена до 9 см. Облицовочная кладка крепится к бетонной стене с помощью специальных стяжек. Расстояние между стяжками не должно быть слишком большим: до 90 см по горизонтали и до 20 см по вертикали. Свободное пространство между стеной и облицовочной кладкой заполняется раствором.

Если же облицовка первого этажа будет выполнена из дерева или посредством оштукатуривания по теплоизоляционному материалу либо обрешетке, то от нижней границы обшивки до грунта должен оставаться промежуток в 25 см и более.

Арматурный каркас

Стены цокольного этажа или подвального помещения, как уже было сказано ранее, нуждаются в дополнительном укреплении при помощи арматурного каркаса. Важным качеством такого каркаса является его упругость. Именно поэтому рекомендуется использовать вязку арматурных прутьев, а не жесткое сварочное соединение.

В процессе эксплуатации здания происходят некоторые подвижки фундамента. Это случается во время обильных осадков или при морозном пучении грунта. Арматурный каркас внутри подземных стен будет подвергаться серьезной нагрузке. Со связанными между собой стержнями в таких условиях ничего не произойдет, в то время как сварочное соединение при значительном давлении попросту ломается. А ремонт в подобных ситуациях чрезвычайно сложен и дорог.

Связывание арматурного каркаса осуществляется в тех местах, где металлические стержни пересекаются. Для выполнения этой работы требуется использовать специальную проволоку, предназначенную для вязки арматуры. По сути, ей может стать любая проволока, диаметр которой превышает 2—3 мм. Работа выполняется специальным крючком или пистолетом.

Ржавчина на прутьях

Не следует использовать бывшие в употреблении металлические стержни, потому что старая арматура в ряде случаев имеет дефекты, которые могут проявиться во время эксплуатации. Экономия при покупке материалов в этом случае не оправдана.

Если же новые металлические стержни имеют следы ржавчины, то в этом ничего страшного нет. Не стоит пытаться удалить ржавчину или закрасить ее. Такие манипуляции негативно скажутся на сцеплении арматуры с бетоном. При устройстве каркаса из арматуры металлические стержни можно резать при помощи болгарки.

Для сгибания прутьев можно воспользоваться специальными устройствами для разогрева металла на месте. Однако, если есть возможность, от такого подхода следует отказаться, потому что в процессе нагревания меняется структура металла, а это отрицательно сказывается на его эксплуатационных характеристиках.

Не допускается монтаж арматурной конструкции в опалубку, куда ранее уже был залит бетон. Если этапы работы были перепутаны, то весь процесс проводится заново: убирается раствор, опалубка полностью демонтируется, зачищается и устанавливается снова, в нее укладывается металлический каркас и после этого заливается новый раствор.

Наращивание арматурного каркаса

Проводить работы по наращиванию арматурной конструкции в горизонтальном или вертикальном направлении не рекомендуется. Это связано с тем, что при значительных нагрузках в местах соединения могут образоваться разрывы.

Наращивание арматурного каркаса разрешается лишь в тех случаях, когда подвальные стены в процессе эксплуатации не будут испытывать значительных нагрузок (легкие стройматериалы, низкий уровень грунтовых вод и т. д.).

Самостоятельно провести армирование стен не всегда просто. Особенно если вы ранее не занимались строительством и не обладаете требуемыми навыками и умениями. Для этой работы рекомендуется нанять профессиональных строителей.

Толщина стен подвала, диаметр используемой арматуры и количество строительных материалов должны быть заранее определены с учетом особенностей эксплуатации сооружения, уровня грунтовых вод и других факторов.

Фундамент дома и стены подвала из бетона

Подвальные помещения и погреба Если вы хотите построить цокольный этаж сразу при закладке фундамента или отрыть небольшой подвал под домом впоследствии, конструкция ленточного фундамента должна быть усилена, чтобы противостоять возможным горизонтальным смещениям ленты под воздействием грунтов. Для строительства заглубленного цокольного этажа оптимальным решением является устройство заглубленной монолитной плиты, связанной армированием с вертикальными монолитными стенами. Однако в рамках данной брошюры мы рассматриваем только варианты технических решений ленточного фундамента. При устройстве цокольного этажа малозаглубленный ленточный фундамент превращается в заглубленный ленточный фундамент (подземную стену).  При планировании небольшого подземного подвала, который будет отрыт когда-либо позднее, должно выполняться условие: искусственные выборки в грунте не должны попадать в проекцию под углом 45° по обе стороны от основания (подошвы) ленточного фундамента. Также в конструкции ленточного фундамента для последующего устройства подвала в доме должно быть предусмотрено усиление, против горизонтальных составляющих сил, действующих со стороны грунтов на ленту фундамента в виде арматурной связи с подлежащей под лентой монолитной бетонной подушкой. Из-за большего веса фундамента рекомендуется увеличить ширину подошвы фундамента. Если вы строите подземный цокольный этаж, то его высокая (2,0 — 2,5 м) подземная стена будет подвержена давлению грунта снаружи здания и лишена внутренней  поддержки – противодействия со стороны отсутствующего грунта под проекцией здания на грунт. Поэтому при строительстве цокольного этажа нужно обеспечить достаточную прочность конструкции с помощью адекватного армирования монолитной стены с шагом вертикальной и горизонтальной арматуры не более 40 см[пункт 8.3.6 СП 52-101-2003] и арматурных связей с подлежащей монолитной бетонной подушкой.  Также обязательно правильное типовое армирование углов и примыканий монолитных стен (глава «Армирование»).  Монолитная конструкция подземной стены предпочтительна перед сборной стеной из бетонных блоков, кирпича или других стеновых материалов. Конструктивного усиления и адекватного бокового опирания можно достичь при постройке пересекающихся внутренних стен подвала, под внутренними стенами здания. Таблица №13. Минимальная рекомендуемая толщина стен подвального этажа.     Длина стены до 3 м Длина стены более 3 м Материал стен подвала Глубина подвала, м Толщина стены подвала, мм Ширина подошвы, мм Толщина стены подвала, мм Ширина подошвы фундамента, мм   Камень бутовый 2 600 800 750 900 2,5 600 900 750 1050   Бутобетон 2 400 500 500 600 2,5 400 600 500 800   Кирпич керамический 2 380 640 510 770 2,5 380 770 510 900   Монолитный бетон 2 200 300 250 400 2,5 200 400 250 500   Бетонные блоки 2 250 400 300 500 2,5 250 500 300 600 При постройке подземной стены из мелкоформатных бетонных блоков (полнотелых, керамзитобетонных, полистиролбетонных) необходимо усиливать кладку продольным армированием и армированным поясом по верху кладки. Сборные бетонные блоки для кладки стен подвала должны быть изготовлены из бетона класса не ниже В12,5 (М150).   Таблица №14. Минимальная толщина подвальных стен.   Глубина подвала, м   Материал стен подвала Стена без бокового опирания Стена с боковым опиранием Минимальная толщина стены подвала, см   Монолитный бетон прочностью не менее          В 12,5 0,8 1,5 15 1,2 2,15 20 1,4 2,3 25 1,5 2,3 30   Монолитный бетон прочностью не менее В15 0,8 1,8 15 1,2 2,3 20 1,4 2,3 25 1,5 2,3 30   Каменные и бетонные блоки 0,6 1,8 14 1,9 1,2 19 1,2 2,8 24 1,4 2,2 29 *Таблица адаптирована из СП 31-105-2002. 5. Фундаменты, стены подвалов, полы по грунту. Глава 5.4 Таблица 5-2 При расчете стен подвалов на горизонтальное давление грунта стена по таблице №14, стены считаются имеющими боковое опирание, если балки перекрытия опираются о верх стены подвала (в том числе при креплении конструкций перекрытий анкерными болтами). Если в стене подвала имеется проем длиной более 1,2 м или несколько проемов, общая длина которых превышает 25 % длины стены, а армирование по контуру проемов не предусмотрено, то находящаяся под проемом часть стены подвала считается не имеющей бокового опирания. Если ширина простенков меньше ширины проемов, общая длина таких проемов и простенков должна считаться как длина одного проема [пункт 5.4.2 СП 31-105-2002]. Чем меньше будет длина стен подвала, тем они будут устойчивее. Схема №7. Варианты ленточных фундаментов при наличии подвального помещения или цокольного этажа.

Если вы облицовываете наружные стены дома кирпичом, то кладку  допускается продолжать и на  надземную часть стены подвала. При этом толщина надземной части этих стен на облицованных участках может быть уменьшена до 90 мм. Облицовочная кирпичная кладка должна крепиться к стене подвала металлическими стяжками, располагаемыми с шагом не более 20 cм по вертикали и не более 90 cм по горизонтали. Зазор между стеной подвала и облицовкой должен быть заполнен строительным раствором.  Отметка верха наружных стен подвалов должна быть не менее чем на 15 cм выше планировочной отметки земли. Если же наружные стены первого этажа имеют деревянную обшивку или штукатурку по обрешетке или утеплителю, то расстояние от низа обшивки (штукатурки) до уровня планировки должно составлять не менее 25 cм. Если стены подвалов длиннее 25 м, то в них  следует  предусматривать  деформационные швы,  располагаемые на расстоянии не более 15 м друг от друга. Также деформационные швы нужно располагать в местах перепада высоты дома. Конструкция деформационных швов должна препятствовать проникновению влаги внутрь подвальных помещений. Для снижения сил морозного пучения на стены подвала выполняется стандартный набор мероприятий: замена грунта прилежащего к фундаменту на хорошо дренируемый (средний и крупный песок), пристеночный кольцевой дренаж, использование пристеночной дренажной мембраны и утепление грунта и фундамента пенополистиролом.  Влагоизоляция и гидроизоляция подвалов и технических подполий В главе 5.8 cвода правил «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом» [СП 31-105-2002] рассказывается, как нужно выполнять гидроизоляцию подвалов и подполий.  Наружные поверхности стен подвалов и технических подполий (и полы по грунту) должны иметь обязательные слои влагоизоляции, если уровень грунта снаружи здания находится выше уровня грунта с внутренней стороны стены подвала. Если есть вероятность гидростатического давления подземных вод при высоком уровне грунтовых вод, то требуется выполнение гидроизоляции наружных стен подвала для предотвращения попадания воды вовнутрь. Влагоизоляцию изнутри подвала и гидроизоляцию наружной стороны стен подвала выполняют с помощью рулонных гидроизоляционных материалов или гидроизоляционных мастик для покрасочной (обмазочной) гидроизоляции. Предварительно при устройстве гидроизоляции наружные стены подвалов должны быть оштукатурены цементным раствором толщиной не менее 6 мм. Можно использовать готовую штукатурную смесь, например — Кнауф Унтерпутц. При оштукатуривании предварительно все углубления и неровности, оставшиеся после распалубки, должны быть заделаны цементным раствором заподлицо с поверхностью бетона. При этом штукатурный слой должен быть соединен выкружкой (расширяющимся полукруглым наплывом) с фундаментом в месте опирания на него стены. Слой гидроизоляции выполняется по оштукатуренной наружной поверхности стен подвалов из не менее чем двух слоев гидроизоляционного материала на битумной (битумно-полимерной) основе. Их наклеивают либо наплавляют на слой предварительно нанесенной битумно-полимерной мастики. Сверху все стыки и края также необходимо пройти битумной мастикой.   При высоком уровне грунтовых вод и наличии гидростатического давления в полах по грунту следует устраивать систему мембранной гидроизоляции, которая состоит из двух слоев бетона толщиной не менее 75 мм каждый и слоя битумно-полимерной мастики между ними, который доводится единым покрытием до гидроизоляционных слоев на стенах подвала. Если вы собираетесь производить отделку внутренней стороны  стены подвала, утеплять ее и при этом будете использовать деревянные элементы (бруски), то вся внутренняя поверхность подвала должна иметь слой влагоизоляции. До устройства  влагоизоляционного слоя внутренняя поверхность стены подвала должна быть оштукатурена. Слой влагоизоляции должен быть уложен и под бетонной плитой пола подвала. Влагоизоляционный слой, укладываемый под плитой, делают из полиэтиленовой пленки толщиной не менее 0,15 мм или из рулонного гидроизоляционного материала. Стыковые соединения пленочных или рулонных материалов должны выполняться внахлест с шириной перекрытия не менее 100 мм. Если вы будете устраивать дополнительный слой пола поверх бетонной плиты, допускается укладка влагоизоляции поверх плиты. Слой влагоизоляции должен заходить и в стыки между плитой пола и фундаментом. Влагоизоляционный слой, укладываемый поверх плиты, должен состоять не менее чем из двух слоев битумно-полимерной мастики, наносимой методом обмазки (покраски) или из полиэтиленовой пленки или гидроизоляционного наплавляемого рулонного материала.  Хорошо обустроенное подвальное помещение послужит отличным хранилищем для продуктов. Но, к сожалению, не только для продуктов. Подвальное помещение таит в себе потенциальную угрозу для здоровья обитателей дома. Речь идет о радиоактивных почвенных газах, выделяющимся из грунтов и скапливающихся во всех невентилируемых низинах и плохо проветриваемых помещениях. Самый известный радиоактивный почвенный газ называется радоном.

Что такое фундамент из стволовой стены? | 2020

основы строительства жилищное строительство 01 июля 2020 г.

Стены ствола являются основой одного из пяти типов фундаментов домов, распространенных в Соединенных Штатах, — фундаментов для подполья. Вот основы того, как эти короткие стены выдерживают большие дома.

Что такое стенка ствола?

Тип фундамента, распространенный на большей части территории Соединенных Штатов, стволовые стены короткие (до нескольких футов, или высоты подлога), прикреплены к бетонному основанию. Они обычно используются в домах с пространствами для прогулок, вентилируемыми или невентилируемыми, и особенно распространены в Калифорнии, Техасе, Северо-Западе и Юге. Они также являются популярным выбором среди архитекторов, проектирующих дома в районах, где часто происходят землетрясения.

Стеновые стены не будут использоваться в домах с полными подвалами, которые распространены на большей части Средней Атлантики и Северо-Востока, а также на Среднем Западе, или в тех, которые возвышаются на опорах, чтобы сидеть выше уровня наводнения, как в случае построенных в некоторых прибрежных районах.

Каковы преимущества фундаментов стеновых стволов?

Есть много причин, по которым фундаменты подполья со стенками ствола являются обычным явлением. Вот несколько наиболее важных:

1. Они прочные. Стены ствола передают нагрузку от дома к основанию (часто это раздвинутое основание с более широкой нижней частью), а затем она распределяется по большей площади.
2. Они защищают сам дом. Подняв фундамент дома, его стены защищены от затопления и некоторых других опасностей окружающей среды.
3. Они обеспечивают легкий доступ к водопроводу, электропроводке и другим механическим системам по сравнению с плиточным фундаментом.
4. Конечным результатом может быть более красивый дом. Поднимая основание дома, поднимается вся конструкция.

Особый случай: Если участок, на котором вы строите, расположен на склоне, фундамент стены ствола имеет определенные плюсы в том, что его высота может изменяться в зависимости от отметки земли в разных точках. (В таких ситуациях количество бетона, необходимое для плиточного фундамента, может быстро стать дорогим.)

Как сооружаются фундаментные стены?

Несмотря на то, что существуют разные конструкции стенок ствола, несколько первых шагов являются общими для всех из них:

1. Очистить сайт. Удалите все растения, а также прочий мусор. Вам нужно удалить все большие пни, а также подтвердить у местных властей, что деревья на участке не защищены.
2. Уплотните земляное полотно. Используйте пластинчатый уплотнитель и при необходимости внесите в почву добавки (например, гравий), чтобы получить достаточно плотную и однородную почву для вашего проекта. Вам понадобится только крупное оборудование, такое как ролики, для более крупных проектов.
3. Залить фундамент под дом. Эти бетонные основания для стен ствола должны быть минимум на 12 дюймов ниже линии ненарушенного грунта и на 12 дюймов ниже линии промерзания (или они должны быть защищены от промерзания). Они также должны быть минимум 12 дюймов в ширину. Точные размеры опор могут отличаться и будут частично зависеть от типа почвы на участке. Если вы строите на материале с высокой несущей способностью (LBV), например на скальной породе, ваши опоры могут быть меньше, чем на участке с песчаным грунтом, который имеет низкую LBV.

Стенки стволов из бетона иногда называют «фундаментом с двумя бетонными стенами». Первая заливка предназначена для опоры, а вторая — для самих стенок ствола.

Во время строительства стен ствола над опорой необходимо использовать вертикальные стержни, чтобы гарантировать, что стены не соскальзывают с опоры (особая проблема в зонах, подверженных землетрясениям).

После того, как вы построили стену ствола, вы можете прикрепить подоконник (структурное основание каркаса дома) к стене ствола с помощью анкерных болтов (их количество и размер обычно определяется местными строительными нормами).

Из чего сделаны фундаменты стеновых стволов?

Каркасные стены чаще всего возводятся из кирпичной кладки (КМУ или шлакоблоки) или из бетона. Заливные бетонные стены обладают преимуществом большей прочности, что может быть необходимо в некоторых районах с сильными ветрами, а также в зонах затопления. Однако они требуют больших усилий и затрат, поскольку требуют создания форм и распорок. Стены бетонных стволов также могут потребовать дополнительных визитов инспекторов.

Некоторые считают стволовые стены из обработанной консервантом древесины (также известные как «пони-стены») менее дорогим решением в некоторых конструкциях — например, на участках с хорошим дренажем и в удаленных местах, где транспортировка бетона может быть невозможна.Для защиты древесины необходимы антипаровые добавки и другие виды обработки.

В чем разница между стеной ствола и монолитным фундаментом?

Распространенной альтернативой стволовым стенам, по крайней мере, в некоторых более теплых частях Соединенных Штатов, являются монолитные фундаменты, иногда называемые монопластами. При монолитном бетонном фундаменте по тем участкам, на которые будут опираться несущие стены, заливается единая плита увеличенной толщины.

Основное преимущество монолитных фундаментов в том, что они дешевле и быстрее возводятся, так как за один раз заливается весь фундамент.Поскольку в зданиях с монолитным фундаментом нет места для подполья, будущему домовладельцу остается на одну вещь меньше.

Монолитные фундаменты обычно используются в районах, где земля никогда не замерзает, и чаще встречаются в тропических районах — в некоторых странах большинство домов строится с использованием этого метода. Однако в большей части Соединенных Штатов они ограничены хозяйственными постройками, такими как садовые навесы или гаражи. Тем не менее, были достигнуты успехи в проектировании изолированных плит, также известных как защищенные от замерзания фундаменты неглубокого заложения (FPSF), что расширило возможности их использования в областях, где температура опускается ниже нуля.

Даже в теплом климате монолитные плиты могут не подходить там, где грунт недостаточно уплотнен. Они также могут иметь тенденцию к растрескиванию на участках под несущими стенами.

MT Copeland предлагает онлайн-классы на основе видео, которые дают вам фундамент в области строительства с использованием реальных приложений. Классы включают профессионально подготовленные видеоролики, преподаваемые практикующими мастерами, и дополнительные загрузки, такие как викторины, чертежи и другие материалы, которые помогут вам овладеть навыками.

Оставайтесь на связи!

Присоединяйтесь к нашему списку рассылки, чтобы получать последние новости и ранний доступ к нашим занятиям. Ваша информация не будет передана.

Что такое монолитно-плитный фундамент? | Американские системы сухих подвалов

У вас традиционный трехсекционный или монолитно-плитный фундамент?

Традиционный трехсекционный фундамент: Это Т-образный фундамент, состоящий из нескольких частей. Под линией промерзания кладут опору. Блоки кладут на место, чтобы сформировать стену, как только фундамент затвердеет. После возведения стен между ними и поверх фундамента заливается плиточный пол.

Монолитный: Этот фундамент создается путем заливки единственного слоя бетона для образования плиты и фундамента. Подрядчикам нравится монолитная концепция, потому что она снижает затраты на рабочую силу, а процесс строительства идет быстрее, чем при использовании других фундаментов.

Известный монолитный фундамент из плит имеет толщину от 12 до 18 дюймов в основании и от 4 до 6 дюймов для плиты.Правильная подготовка площадки и армирование бетона арматурой и проволокой необходимы для возведения монолитного фундамента.

Правильная подготовка места

• Почва под плитой не должна содержать органических веществ. Почву необходимо утрамбовать (удалить верхний слой почвы) и хорошо дренировать.
• Применение Кодекса определяет тип и расположение арматуры в фундаменте этого типа. Чаще всего применяется монолитная плита №4 арматуры.Арматура представляет собой два металлических стержня, которые легко сгибаются и размещаются рядом друг с другом внахлест в траншеях и связываются проволокой.
• Траншея по периметру плиты — это то, что создает утолщенный край. Должностные лица строительных норм определяют глубину и ширину траншеи. Эта траншея может иметь ширину 1 фут и глубину 1 фут в теплом климате или 1 фут шириной и 2 фута глубиной в средах, где наблюдается морозное пучение.

Типовой монолитно-плитный фундамент со стенами из шлакоблока.

Плюсы монолитно-плитного фундамента

Монолитный фундамент имеет много преимуществ перед традиционным. К плюсам можно отнести следующее:

• Строительство быстро и легко: После того, как траншея по периметру была добавлена ​​и гравий разложен, можно начинать заливку бетонного пола.
• Эта основа сохнет быстрее, чем все другие основы.
• Прочный фундамент: Этот фундамент прочен при условии правильной установки анкерных болтов и арматуры.
• Низкие эксплуатационные расходы: Монолитный фундамент требует проверок только через запланированные интервалы, чтобы убедиться в отсутствии трещин в фундаменте.
• Энергоэффективность: Тратится меньше энергии, потому что между домом и землей нет места. Воздух не проходит под черным полом.

Минусы монолитно-плитного фундамента

Конечно, есть недостатки при установке конструкции монолитного фундамента. Вот минусы этого типа фундамента:

• Риск затопления: Ваш дом поднят только на прибл.6 дюймов над уровнем земли с этим фундаментом, поэтому дом может быть затоплен.
• Стоимость ремонта дорогая: При наличии трещины в фундаменте требуются дорогостоящие методы ремонта фундамента.
• Возможна меньшая стоимость при перепродаже.

Когда следует выбирать фундамент из монолитных плит?

Есть несколько случаев, когда фундамент из плит является идеальным выбором:

Это идеальный вариант для климата, когда земля не замерзает, а температура не очень жаркая и не похожа на пустыню.Если нет необходимости в подвале или лазейке; можно использовать монолитную плиту для повышения энергоэффективности.

Какие проблемы с монолитным фундаментом?

Несмотря на удобство и простоту установки монолитного фундамента, могут возникнуть проблемы, которые могут поставить под угрозу фундамент. Фундамент может потребовать дорогостоящего ремонта, а это значит, что лучше использовать традиционный фундамент.

Типичные проблемы, обнаруживаемые с монолитным фундаментом, — это трещины в других частях дома, поддерживаемых фундаментом.

• Трещины в фундаменте — серьезная проблема. При появлении трещин в фундаменте он может отслоиться в местах холодных стыков (стена встречается с плитой). Узкие отверстия облегчают проникновение воды, влаги и насекомых в дом.
• Проблемы с повышением влажности почвы или неправильная конструкция могут повредить фундамент. Это может привести к тому, что столешницы, пол и стены в доме станут неровными.
• Движение фундамента может привести к застреванию дверей и окон и появлению трещин в стенах из гипсокартона.

Когда не следует использовать фундамент из монолитных плит при строительстве

• Подрядчикам следует избегать использования фундаментов из монолитных плит (монолитных) в определенных ситуациях.
• Дома под уклоном могут привести к дорогостоящим расходам из-за количества необходимого бетона.
• В жилых домах с множеством засыпанных грязью ям под домом может образоваться трещина в бетоне.
• Строительная компания не может построить монолитный фундамент из плит в зоне затопления из-за требований норм.

Стоимость монолитного фундамента

Средняя стоимость фонда может варьироваться от 4600 до 20 000 долларов в зависимости от нескольких факторов. Некоторые из факторов, определяющих стоимость фундамента, включают в себя место вашего проживания, размер дома, арматуру, используемую в бетоне, толщину и почву, на которой вы строите.

Статьи по теме:

Размещено: 27 января 2021 г.,

Содержание Правильная подготовка площадки Преимущества монолитного плиточного фундамента Минусы монолитного плиточного фундамента Когда следует выбирать монолитный плиточный фундамент? Какие проблемы возникают с монолитным фундаментом? Когда лучше избегать фундамента из монолитных плит для… Подробнее

Размещено: 13 января 2021 г.,

Какая фундаментная стена лучше? Это традиционные стены из шлакоблоков или стены из заливного бетона? Домовладельцы предпочитают один тип фундамента другому.Однако, как и все остальное, у каждого типа фундамента есть свои плюсы и минусы.

Размещено: 5 января 2021 г.,

Типы каменных фундаментов Важность гидроизоляции фундамента Что вызывает мокрый подвал? Решения по гидроизоляции каменного фундамента Заключение Статьи по теме Основное назначение каменного фундамента — не допускать попадания влаги и изолировать дом от холода. Там… Подробнее

Размещено: 16 октября, 2020

У вас проблемы с водой в подвале? Тогда пришло время подумать об использовании внутренней дренажной плитки или системы дренажных труб, чтобы удалить любую просачивающуюся воду в вашем подвале.

В чем разница между монолитным фундаментом и фундаментным фундаментом?

Два типа фундамента, которые обычно используются строителями домов, — это монолитные плиты и стволовые стены, которые сильно различаются по способу строительства и установки. Вот посмотрите на их характеристики и на то, чем они отличаются друг от друга.

Плиты монолитные

Монолитные плиты изготавливаются путем однократной заливки бетона. Монолитные плиты обычно имеют глубину 4 дюйма и имеют утолщенные края по периметру и большие участки под несущими стенами.При строительстве на уплотненной почве важно, чтобы плиты располагались на высоте не менее 6 дюймов над землей.

Монолитные плиты могут использоваться для большинства типов зданий в теплых и тропических регионах. Однако в холодном климате они используются только в отдельных внешних конструкциях, таких как гаражи и сараи. Основные преимущества использования монолитных плит следующие:

• Плиты могут быть очень прочными, особенно после добавления стальной и волокнистой сетки.
• Их можно построить в более короткие сроки по сравнению с другими фондами.
• С добавлением пост-натяжения их можно использовать в грунтах с плохим качеством, рыхлых или экспансивных (глинистых) грунтах.
• Их можно легко использовать на твердой почве без необходимости выкапывать ее предварительно.
• Плиты имеют однородную консистенцию и стабильность.

Стенки-стволы (предпочитаемые компанией Cogdill Builders of Florida)

Стеновые стены — это конструкции, которые используются для соединения фундамента здания со стенами.Преимущественно построенные бетонные опоры с каменными стенами, они возвышаются над уровнем земли, чтобы обеспечить приподнятую платформу для размещения строительной плиты. Конструкции требуют трех компонентов для их возведения — заливной плиты, фундаментной стены и раздвижной опоры.

Чтобы построить стену-ствол, первым делом нужно расчистить участок. Затем уплотняем земляное полотно, роем и заливаем фундамент, а затем устанавливаем кладку фундаментной стены. Затем фундамент заливается конструкционным песком и уплотняется.Затем плита здания заливается в фундаментную стену и уплотняется внутренняя поверхность. Преимущества этого типа фундамента:

• Стенки-стволы подходят для участков с уклоном, потому что они могут быть построены на разной высоте, чтобы соответствовать разным отметкам земли на участке.
• Они могут придать вашему дому более высокий вид, поскольку расстояние до пола между плитой и окружающей землей может быть увеличено или уменьшено по желанию.
• Плита может быть увеличена по высоте, чтобы позволить дренаж любых септических систем самотеком, а не механическим подъемником.

Свяжитесь с Майком Когдиллом сегодня, чтобы обсудить предпочтительные методы строительства фундамента для вашего индивидуального дома.

Исследование строительства монолитного фундамента

| Скотч-Плейнс, штат Нью-Джерси, участок

Этот пост был предоставлен участником сообщества. Мнения, выраженные здесь, принадлежат автору.

Некоторое время мы избегали этой темы. Посмотрим правде в глаза, домашние фонды так же увлекательны, как разговоры о выращивании вашей травы. Что касается цокольных этажей, то есть два типа фундаментов — монолитные и стандартные.Некоторые люди назовут монолитный плавающим фундаментом, а другие — стандартным фундаментом с нижним колонтитулом. Тем не менее, вот краткое определение обоих.

Подписаться.

Стандартные плиты — это системы фундамента, состоящие из трех компонентов; нижний колонтитул для передачи нагрузки на подстилающий грунт, кладочный фундамент и залитую плиту.

Подписаться

Монолитные фундаменты возвести очень легко. Все это можно сделать за один день.

Монолитные фундаменты (MF)

Монолитные — это «заливка все в одном». Это означает, что опоры и пол заливаются одним выстрелом.

Глубина

Монолитный фундамент имеет глубину всего 12 дюймов. Это измеряется от дна отверстия до монолитного определения: «Имея массивную однородную структуру, не допускающую индивидуальных вариаций», согласно Стандартному словарю Funk & Wagnall.

При правильном армировании это основа выбора с точки зрения стоимости, скорости и структуры. Его также легче всего передать. Когда бетон заливается целиком и подкрепляется достаточным количеством стали, чтобы не расслаиваться, это, безусловно, лучший выбор. Без армирования швов и холодных стыков не бывает. Сборные опоры не используются.

Монолитный: Определение монолитного плиточного фундамента: заливные бетонные основания и бетонный пол заливаются одновременно как одна непрерывная система.

• Земляные работы и бетонные опалубки используются для формирования частей фундамента и фундаментных стен конструкции. Поддерживаемые плиты — (см. Плиту на иллюстрации уклона выше)

  Определение фундамента из поддерживаемой плиты: заливная бетонная плита поддерживается опорой / фундаментом / шпильками. Уязвимы к микротрещинам ступенек в стенах блоков, которые опираются на плиту; (FL за Марка Крамера). Трещины от микротрещин до 3/16 обычно в верхней части перекрытия.

Бетонное покрытие или пол, поверхностный слой которого сформирован как единое целое с плитой внизу.

Мнения, выраженные в этом посте, принадлежат автору. Хотите опубликовать в патче? Зарегистрируйте учетную запись пользователя.

Исследование строительства монолитного фонда

Правила ответа:

• Будьте уважительны. Это место для дружеских локальных дискуссий.Запрещается использовать расистские, дискриминационные, вульгарные или угрожающие выражения.
• Будьте прозрачными. Используйте свое настоящее имя и подтверждайте свои претензии.
• Сохраняйте актуальность и соответствие местным условиям. Убедитесь, что ваши ответы соответствуют теме.
• Ознакомьтесь с принципами сообщества по исправлению.

Ответить на статьюОтветить

Фонды «AA Designs

Фонды

Монолитная плита против фундамента со ствольной стеной

Плитка монолитная

Монолитные плиты представляют собой фундаментные системы, построенные за одну бетонную заливку, обычно состоящую из бетонной плиты толщиной 4 дюйма с внутренними утолщенными частями под несущими стенами, а также утолщенными по всему периметру кромок, в то время как плиты стеновых стволов состоят из трех компонентов.К достоинствам монолитных плит можно отнести:

• Более быстрое общее время строительства (обычно)

• Очень прочный, особенно с добавлением стали и арматуры из фибры

• Может быть дополнительно усилен на участках с плохой почвой путем добавления дополнительного натяжения

Стеновые системы

Фундаменты на стволовых стенах состоят из трех компонентов:

1) Раздвижная опора для передачи нагрузок на нижележащий грунт

2) Кладка фундаментной стены (обычно кладка)

3) Плита бетонная

Преимущества систем фундаментов стеновых стволов:

• Для участков с уклоном требуется меньше насыпи (фундаментные стены могут быть построены на разной высоте для создания плоской строительной площадки на участке с уклоном)

• Большее расстояние до надводного борта от верха плиты до окружающего уровня участка придаст дому более выраженный вид

• Меньше смещения края плиты и более точное позиционирование всех предметов, проткнутых через бетонную плиту

Фундамент после натяжения

Грунты : Поскольку большинство домов и небольших коммерческих построек строятся на фундаментах, поддерживаемых грунтом, физические свойства и поведение нижележащих грунтов существенно влияют на характеристики фундаментов, поддерживаемых грунтом. Большинство почв мягкие и сжимаемые, и чем больше к ним прикладывается нагрузка, тем сильнее они сжимаются. Осадки фундамента здания возникают, когда нагрузка здания превышает совокупную несущую способность фундамента и поддерживающего грунта. Многоэтажные и высотные здания обычно рассчитаны на то, чтобы выдержать несколько дюймов поселений, в то время как большинство домов представляют собой легкие конструкции, которые прикладывают более низкие нагрузки, что приводит к гораздо меньшим осадкам фундамента.

Глинистые почвы наиболее чувствительны к колебаниям влажности.В сырую погоду вода, впитывающаяся в глинистые почвы, заставляет их расширяться и создавать восходящее давление под фундаментом здания. Та же самая глинистая почва в сухую погоду становится сухой и сжимается, создавая пустоты, которые оставляют части фундамента здания без поддержки. Чем выше содержание глины в почве, тем прочнее и жестче должен быть фундамент, чтобы не повредить его.

Пост-натяжение : Один из способов упрочнить плиту — построить вафельную систему опорных ребер со встроенной арматурной сталью и дополнительными натяжными тросами, добавленными к ребрам для увеличения ее прочности. Кабели с последующим натяжением представляют собой скрученные жилы из высокопрочной стали, покрытые пластиковой оболочкой, аналогичной электрическим кабелям. После затвердевания бетонной плиты тросы натягиваются гидравлическими домкратами и закрепляются по краям плиты. Тросы оказывают давление на плиту и профилированные балки с обеих осей, аналогично тискам. Растрескивание не происходит, пока бетон равномерно сжимается всеми тросами после натяжения.

Размер и расстояние между бетонными вафлями и требуемая сила сжатия кабеля после растяжения определяются прогнозируемым давлением, вызванным циклами усадки и набухания глинистого грунта.Системы плит и фундаментов, поддерживаемые на почвах с высоким содержанием глины, потребуют большего армирования, чем системы, построенные на почвах с низким содержанием глины. Между инженерами и подрядчиками возникают проблемы со строительством плит после натяжения. Понимание причин этих проблем поможет подрядчикам построить более качественные конструкции после натяжения.

Верхнее фото: Кабели пост-натяжения задрапированы внутри поперечного сечения плиты. Нижнее фото: Избыточная балансировка веса бетона путем последующего натяжения приведет к растрескиванию и подъему всей плиты.

Проблемы с последующим натяжением: Одно из основных различий между плиткой или балкой с последующим натяжением и стандартным железобетонным элементом состоит в том, что пряди задрапируются или профилируются внутри бетона, что приводит к изменению их вертикального положения по длине элемент. Обычно вогнутый профиль сухожилия будет пытаться выпрямиться при напряжении, создавая подъемную нагрузку (также называемую уравновешивающей нагрузкой) на бетон. Эта противодействующая сила сводит к минимуму и часто полностью исключает собственный вес бетона из расчетов напряжений и прогибов.Поскольку последующее натяжение создает активную нагрузку на конструкцию, крайне важно, чтобы все местоположения сухожилий точно соответствовали инженерным чертежам. Неправильное расположение сухожилий значительно увеличивает подъемную силу на каждом элементе. Наиболее частой причиной неправильного размещения сухожилий является несоответствие между структурными чертежами и заводскими чертежами поставщика. Подрядчик и инспектор должны проверить, что план в точности соответствует конструктивным чертежам, а не только рабочим чертежам.

Приложение подъемных нагрузок, превышающих вес пола, вызывает проблемы во время напряжения, когда сухожилия отталкиваются с силой, превышающей вес бетона.Эта чистая направленная вверх сила может привести к очень большим растягивающим напряжениям в нижней части стыка плиты / колонны, где обычно мало арматуры или нет арматуры, и может фактически поднять плиту. В отличие от арматуры, которая активируется только при нагрузке, слишком большая подъемная нагрузка (из-за количества прядей или из-за увеличенной драпировки) может значительно повлиять на плиту.

Верх: Чтобы предотвратить ограничение, пластик помещается вдоль верхней части стены, которую пересекает плита. Внизу: черный поролон вокруг первых нескольких дюймов дюбелей, выходящих из соседней стены, позволяет плите после напряжения сжиматься во время натяжения без образования трещин в плите.

Скользящие соединения имеют решающее значение: Плита после растяжения дает усадку на 20–30% больше, чем бетон, армированный традиционным способом. Пост-напряженный бетон будет перемещаться примерно на 1 дюйм на каждые 100 футов плиты, не удерживаемой боковой системой. Если край плиты находится на расстоянии 25 футов от ближайшей стены сдвига, этот край сдвинется примерно на 0,25 дюйма при последующем натяжении. Если это движение кромки ограничено, либо плита, либо ограничивающий элемент будут больше всего треснуть под действием дополнительной силы.

Сдерживание плиты обычно вызывается бетонными или каменными стенами, соединенными по периметру конструкции. В дополнение к большему перемещению плиты после растяжения содержат значительно меньше арматуры, чем обычные плиты, что является их основным экономическим преимуществом. Но поскольку плита, подвергнутая пост-напряжению, не имеет избыточного арматурного стержня для сведения к минимуму и распределения трещин, трещины будут больше и хорошо заметны. Вот почему использование и правильная конструкция скользящих деталей критически важны для рабочих характеристик и эстетики бетона, подвергнутого последующему напряжению.В типичных скользящих деталях используется пластик, войлок или строительная бумага, чтобы исключить приклеивание плиты к стенам. Многие сдерживающие трещины создаются инженерами или подрядчиками, которые недооценили прочность связи между плитой и бетонными или каменными стенами. Когда между плитой и стенами требуется арматура, можно использовать изоляцию трубы или поролон, окружающий часть дюбеля, чтобы обеспечить относительное перемещение без активации дюбеля. Армирование всегда должно быть прерывистым по всей разливочной полосе.

Полосы разливки: Полосы разливки относятся к элементам, подвергшимся последующему натяжению, и обычно располагаются в средней или четвертой точке пролета. Чтобы обеспечить защиту от трещин, плиты с каждой стороны отливочной полосы должны быть полностью разделены, когда арматура находится под напряжением. Любая арматура, идущая от одной плиты к другой, создаст натяжную связь, ограничивающую относительное движение двух плит и, весьма вероятно, вызывающую растрескивание. Вся арматура и последующее натяжение должны стыковаться внахлест в пределах ширины заливочной полосы.Подрядчики должны обратить особое внимание на то, указал ли инженер, чтобы края бетонной полосы оставались полностью закрепленными после напряжения арматуры, но до того, как бетон будет уложен для связывания двух плит вместе. Путаница возникает из-за того, что после успешного напряжения большая часть плиты (за исключением полосы заливки) является структурно стабильной и не требует форм или повторной укладки для устойчивости. Но без переборки краев эти полосы для заливки среднего пролета могут создавать большие и тяжелые консольные секции плиты с обеих сторон (до того, как они будут заполнены бетоном, чтобы связать их вместе). Это приведет к значительным прогибам и серьезным трещинам от нагрузок, которые никогда не предназначались и не усиливались инженером-строителем.

DOE Фундаменты зданий Раздел 4-1

Рисунок 4-1. Монолитный фундамент с наружной изоляцией

4.1 Рекомендуемые детали конструкции и конструкции

КОНСТРУКЦИЯ

Основными конструктивными компонентами фундаментной плиты перекрытия являются сама плита перекрытия и либо профилированные балки, либо фундаментные стены с опорами по периметру плиты (см. Рисунки 4-2 и 4-3).В некоторых случаях необходимы дополнительные опоры (часто утолщенная плита) под несущими стенами или колоннами в центре плиты. Бетонные перекрытия на грунте, как правило, проектируются так, чтобы иметь достаточную прочность, чтобы выдерживать нагрузки на пол без армирования при заливке на ненарушенный или уплотненный грунт. Правильное использование сварной проволочной сетки и бетона с низким водоцементным соотношением может уменьшить растрескивание при усадке, что является важной проблемой для внешнего вида, а также может помочь в стратегиях контроля инфильтрации радона.

Фундаментные стены обычно строятся из монолитного бетона или бетонных блоков. Фундаментные стены должны быть спроектированы таким образом, чтобы выдерживать вертикальные нагрузки от вышележащей конструкции и передавать эти нагрузки на фундамент. Бетонные опоры должны обеспечивать опору под фундаментные стены и колонны. Точно так же опорные балки на краю фундамента поддерживают надстройку выше. Опоры должны иметь размер, достаточный для распределения нагрузки на почву. Замерзшая вода под опорами может вздыбиться, вызвать растрескивание и другие структурные проблемы.По этой причине опоры должны располагаться ниже максимальной глубины промерзания, если только они не основаны на коренных породах или не чувствительных к заморозках почвах или изолированы для предотвращения промерзания.

При наличии обширных грунтов или в районах с высокой сейсмической активностью могут потребоваться специальные методы строительства фундамента. В этих случаях рекомендуется проконсультироваться с местными строительными чиновниками и инженером-строителем.

УПРАВЛЕНИЕ ВОДОЙ / ВЛАЖНОСТЬЮ

В общем, схемы управления влажностью должны контролировать воду в двух состояниях.Во-первых, поскольку почва, контактирующая с фундаментом и плитой перекрытия, всегда имеет относительную влажность 100%, фундамент должен иметь дело с водяным паром, который будет иметь тенденцию мигрировать внутрь в большинстве условий. Во-вторых, жидкая вода не должна скапливаться вокруг фундамента и под ним. Жидкая вода поступает из таких источников, как:

• Неконтролируемые потоки поверхностных вод
• Высокий уровень воды
• Капиллярный поток через конструкции подземного фундамента

Рисунок 4-2.Компоненты конструктивной системы фундаментного перекрытия с профильной балкой

Рисунок 4-3. Методы дренажа фундаментных перекрытий

Методы контроля накопления и движения влаги в фундаменте являются важным компонентом всей конструкции. Неправильное управление влажностью может привести к структурным повреждениям, повреждению отделки пола и росту плесени, ремонт которых может быть очень дорогостоящим и опасным для здоровья.

Следующие методы строительства предотвратят создание проблем из-за избытка воды в виде жидкой воды и пара.Это достигается за счет использования соответствующего дренажа и использования замедлителей образования пара. Эти руководящие принципы и рекомендации применимы к утолщенным краевым / монолитным плитам и фундаментам стеновых стволов с независимыми конфигурациями перекрытий над уровнем земли (PATH 2006). Эти две конфигурации плиты на уровне грунта показаны на рисунках 4-2 и 4-3.

• Управляйте внешней почвой и дождевой водой, используя водосточные желоба и водосточные трубы, а также выравнивая поверхность по периметру с падением не менее шести дюймов на десять футов пути.
• Замедлитель парообразования, такой как полиэтиленовый лист толщиной 6 мил, следует размещать непосредственно под бетонной плитой (DOE 2009). Замедлитель пара предотвратит проникновение влаги из земли через плиту в здание. Рекомендуется, чтобы замедлитель образования пара находился в непосредственном контакте с бетонной плитой и не помещал между ними песок или гравий (Lstiburek 2008).
• Слой разрыва капилляров, состоящий из трех-четырех дюймов чистого гравия (без мелких частиц), должен быть установлен под замедлителем образования пара.Этот слой помогает еще больше предотвратить просачивание основной массы почвы на плиту и позволяет отводить эту влагу, если установлена ​​дренажная система (PATH 2006). Этот слой также служит расширителем поля давления для системы вентиляции почвенного газа, если таковая имеется.
• Добавьте капиллярный разрыв (герметик для поролона с закрытыми порами или прокладка) между верхней частью бетона и пластиной порога, чтобы предотвратить миграцию влаги между бетонным фундаментом и конструкцией стены выше.Для конструкций с балками со встроенным грунтом выдвиньте замедлитель образования пара под плиту под основание, доведя его до уровня грунта.
• Существует несколько различных вариантов отделки пола, которые можно использовать на фундаменте типа «плита на грунте», однако следует избегать использования непроницаемых материалов, таких как виниловые полы, поскольку они предотвращают высыхание влаги из плит во внутреннюю часть дома. Влагостойкие покрытия, такие как пятна от плитки, терраццо и бетона, особенно рекомендуются для влажного климата. Также можно использовать такие чувствительные к влаге покрытия, как ковролин и деревянные полы.Однако, чтобы их можно было использовать надлежащим образом, следует использовать изоляцию суб-плиты, поверхности плиты или периметра плиты для регулирования температуры плиты. Низкие температуры могут вызвать конденсацию на плите, что приведет к повреждению отделки, а также к росту плесени.
• После того, как бетон для плиты был залит, он все еще будет содержать большое количество влаги, и ему необходимо дать возможность застыть. Рекомендуется использовать бетон с низким содержанием воды, чтобы уменьшить количество оставшейся влаги, которая должна высохнуть после схватывания плиты.Чтобы предотвратить растрескивание и коробление во время процесса отверждения, следует использовать методы отверждения во влажной среде в сочетании с армированием сварной проволочной сеткой. Для предотвращения растрескивания также следует использовать горизонтальную непрерывную арматуру № 5 в верхней и нижней части стенки ствола или утолщенный край плиты (PATH 2006). Перед установкой отделки плите необходимо дать ей достаточно высохнуть (Lstiburek 2008).

ДРЕНАЖНАЯ И ГИДРОИЗОЛЯЦИЯ

Так как фундамент из плит не закрывает пространство ниже уровня земли, традиционная гидроизоляция часто не требуется.Однако между землей и внутренней / надземной частью здания необходим непрерывный слой материалов, замедляющих образование капилляров / паров. В зависимости от конструкции фундамента это могут быть субплитные замедлители образования пара, уплотнители порогов, прокладки, гидроизоляционные мембраны или другие подходящие материалы.

Дождевую воду можно правильно контролировать, используя хорошо спроектированную систему водостока и водосточной трубы, а также выравнивая грунт вокруг фундамента (6 дюймов на 10 футов), чтобы отвести воду от фундамента (Lstiburek 2006).Плиту также следует поднять как минимум на восемь дюймов над уровнем земли, чтобы предотвратить скопление воды в основании (PATH 2006).

Поскольку фундамент из плит размещает все жилое пространство над уровнем земли, дренаж земляного полотна не всегда необходим. В некоторых случаях, когда может происходить сезонное скопление поверхностных вод или на участках с непроницаемыми грунтами, рекомендуется установить дренаж в фундамент непосредственно рядом с основанием фундамента, как это рекомендуется для подвалов и подвалов. Сборка дренажа фундамента включает в себя фильтровальную ткань, гравий и перфорированную пластиковую дренажную трубу, обычно диаметром 4 дюйма.Дренаж выходит на дневной свет или в герметичный поддон ..

Рисунок 4-4. Возможные места установки плиты на изоляционном материале класса

РАСПОЛОЖЕНИЕ ИЗОЛЯЦИИ

Изоляция включается в монолитное строительство для двух целей:

1. Изоляция предотвращает потерю тепла зимой и приток тепла летом. Этот эффект наиболее выражен по периметру плиты, где в противном случае край плиты напрямую контактирует с наружным воздухом.
2. Даже в климатических условиях и на плитах (периметр vs.посередине), где изоляция плиты может не дать больших энергетических преимуществ, тепловая изоляция плиты может предотвратить низкие температуры плиты, которые в противном случае могут вызвать конденсацию внутри дома. Это может привести к появлению плесени и другим проблемам, связанным с влажностью, особенно если плита покрыта ковром.

Для изоляции фундаментной плиты перекрытия можно использовать самые разные методы (рисунки 4-4 и 4-5). Хорошая строительная практика требует поднять плиту над уровнем земли не менее чем на 8 дюймов, чтобы изолировать деревянный каркас от брызг дождя, сырости почвы и термитов, а также удерживать дренажный слой под плитами над окружающей землей.Наиболее интенсивная теплопередача происходит через эту небольшую площадь фундаментной стены над уровнем земли, поэтому при ее детализации и установке требуется особая осторожность. Тепло также передается между плитой и почвой, через которую оно перемещается к внешней поверхности земли и воздуху. Теплоотдача с почвой максимальна на краю и быстро уменьшается по мере удаления от нее. В жарком климате прямое соединение почвы с плитой может уменьшить охлаждающую нагрузку, хотя и с риском конденсации влаги из воздуха в помещении.

Оба компонента теплопередачи плиты — по краю и через почву — должны быть учтены при проектировании системы изоляции. Утеплитель можно разместить вертикально за пределами фундаментной стены или горизонтальной балки. Такой подход эффективно изолирует открытый край плиты над уровнем земли и расширяется вниз, чтобы уменьшить тепловой поток от плиты перекрытия к поверхности земли за пределами здания. Вертикальная внешняя изоляция (рис. 4-5а) — единственный метод снижения теплопотерь на краю балки и перекрытия фундамента.Для фундаментов стволовых стен основным преимуществом внешней изоляции является то, что внутренний стык между плитой и фундаментом может не нуждаться в теплоизоляции, что упрощает строительство. Один из недостатков заключается в том, что жесткая изоляция должна быть покрыта защитным слоем, покрытием или гидроизоляционным материалом. Еще одно ограничение заключается в том, что глубина внешней изоляции регулируется глубиной основания. Однако можно обеспечить дополнительную внешнюю изоляцию, отводя изоляцию горизонтально от фундаментной стены. Поскольку этот подход позволяет контролировать промерзание у основания, его можно использовать для уменьшения требований к глубине основания при определенных обстоятельствах (рисунок 4-5a). Этот метод известен как «неглубокий фундамент с защитой от замерзания» (FPSF). Вариант для неотапливаемых зданий показан на Рисунке 4-5b. См. NAHB (2004) для получения дополнительной информации об этом методе, который может существенно снизить начальную стоимость строительства фундамента.

Наружная изоляция должна быть одобрена для использования в условиях ниже допустимой.Как правило, используются три продукта ниже сорта: экструдированный полистирол, пенополистирол и жесткие панели из минерального волокна. (Baechler et al. 2005). Экструдированный полистирол (номинальное R-5 на дюйм) является обычным выбором. Пенополистирол (номинальное R-4 на дюйм) дешевле, но имеет более низкие изоляционные свойства. Пены низкого качества могут подвергаться риску накопления влаги при определенных условиях. Экспериментальные данные показывают, что это накопление влаги может снизить эффективное значение R на 35% -44%.Исследования, проведенные в Национальных лабораториях Ок-Ридж, изучали содержание влаги и термическое сопротивление пенопластовой изоляции, находящейся ниже уровня земли в течение пятнадцати лет; влага может продолжать накапливаться и ухудшать тепловые характеристики по истечении пятнадцатилетнего периода исследования. Это потенциальное снижение следует учитывать при выборе количества и типа используемой изоляции (Kehrer, et al., 2012, Crandell 2010).

Рисунок 4-5. Возможные места установки плиты на изоляционном материале класса

Изоляция также может быть размещена вертикально на внутренней стороне ствола или горизонтально под плитой.В обоих случаях уменьшаются потери тепла с пола и устраняются трудности с размещением и защитой внешней изоляции. Внутренняя вертикальная изоляция ограничена глубиной фундамента, но изоляция под плиткой в ​​этом отношении не ограничивается. Обычно утепляются внешние 2–4 фута периметра плиты, но при желании можно утеплить весь пол. Помните, что контроль конденсации является важным фактором наряду с использованием тепловой энергии. Важно изолировать стык между плитой и фундаментной стеной всякий раз, когда изоляция размещается внутри фундаментной стены или под плитой.В противном случае через тепловой мост на краю плиты происходит значительная теплопередача. В этот момент толщина изоляции обычно не превышает 1 дюйм. На рис. 4-4d показана изоляция под плитой и на краю плиты для контроля температуры плиты, при этом внешняя изоляция размещена вертикально и горизонтально, чтобы предотвратить проникновение промерзания в основание.

Другой вариант теплоизоляции фундаментной плиты — это размещение изоляции над плитой перекрытия (Рисунок 4-5c).Это может быть единственный вариант для модернизации приложений. Он также может быть уместен для нового строительства, особенно когда желаемой отделкой пола является дерево. Эти методы имеют важные детали, которым необходимо следовать, чтобы избежать проблем с влажностью; полное описание можно найти в Lstiburek (2006).

Другие специальные системы могут быть использованы для стволовых стенок плиты на уровне грунта. К ним относятся изолированные бетонные формы (ICF), плиты с последующим натяжением и системы, которые помещают пенопласт между двумя слоями монолитного бетона.

Рисунок 4-6. Методы борьбы с термитами в грунте

МЕТОДЫ КОНТРОЛЯ ТЕРМИТА И ДРЕВЕСИНЫ

Методы контроля проникновения термитов через жилые фонды необходимы на большей части территории Соединенных Штатов (см. Рис. 4-6). Для получения дополнительной информации проконсультируйтесь с местными строительными органами и правилами.

1. Сведите к минимуму влажность почвы вокруг фундамента с помощью поверхностного дренажа и использования желобов, водосточных желобов и водостоков для удаления воды с крыши.
2. Удалите с участка все корни, пни и древесину. Деревянные колья и опалубку также следует удалить из зоны фундамента.
3. Обработайте почву термитицидом на всех участках, уязвимых для термитов (Labs et al. 1988).
4. Поместите соединительную балку или ряд сплошных заглушек поверх всех бетонных стен фундамента, чтобы убедиться, что нет открытых стержней. Как вариант, заполните все сердцевины на верхнем слое строительным раствором. Стык раствора под верхним слоем или связующей балкой должен быть усилен для дополнительной защиты.
5. Поместите порог на высоте не менее 8 дюймов над уровнем земли; это должно быть обработано консервантом давления, чтобы сопротивляться гниению. Поскольку термитные щиты часто повреждаются или устанавливаются недостаточно тщательно, они считаются необязательными и сами по себе не могут считаться достаточной защитой.
6. Убедитесь, что внешний деревянный сайдинг и отделка находятся на высоте не менее 6 дюймов над уровнем земли.
7. Сконструируйте подъезды и внешние плиты так, чтобы они отклонялись от стены фундамента, были усилены стальной или проволочной сеткой, обычно находились не менее чем на 2 дюйма ниже внешнего сайдинга и были отделены от всех деревянных элементов зазором в 2 дюйма, видимым для осмотра. либо сплошной металлический фартук, пропаянный по всем швам.
8. Заполните стык между монолитным полом и фундаментной стеной жидким уретановым герметиком или каменноугольной смолой, чтобы сформировать барьер от термитов и радона.

Пенопласт и изоляционные материалы из минеральной ваты не имеют пищевой ценности для термитов, но могут обеспечить защитное покрытие и облегчить проходку туннелей. Изоляционные установки могут быть детализированы для облегчения осмотра, хотя часто за счет снижения тепловой эффективности.

В принципе, щитки от термитов обеспечивают защиту, но на них не следует полагаться как на барьер.Термитные щиты показаны в этом документе как компонент всех конструкций плиты на уровне грунта. Их цель — вытеснить любых насекомых, пролезающих через стену, наружу, где их можно будет увидеть. По этой причине щитки от термитов должны быть сплошными, а все швы должны быть герметизированы, чтобы не допустить обхода насекомыми.

Эти опасения по поводу изоляции и ненадежности защиты от термитов привели к выводу, что обработка почвы является наиболее эффективным методом борьбы с термитами с помощью изолированного фундамента. Однако ограничения на широко применяемые термитициды могут сделать этот вариант недоступным или вызвать замену более дорогими и, возможно, менее эффективными продуктами. Эта ситуация должна стимулировать использование методов изоляции, улучшающих визуальный осмотр и обеспечивающих эффективные барьеры для термитов. Для получения дополнительной информации о методах борьбы с термитами см. NAHB (2006).

Рисунок 4-7. Методы контроля содержания радона в плите

ТЕХНИКА УПРАВЛЕНИЯ РАДОНОМ

Уплотнение плиты

Следующие методы минимизации инфильтрации радона через фундамент плиты на уровне являются подходящими, особенно в областях с умеренным или высоким потенциалом радона (зоны 1 и 2), как определено Агентством по охране окружающей среды (см. Рисунки 4-7 и 4-8).Чтобы определить это, свяжитесь с государственным радоновым персоналом.

1. Используйте сплошные трубы для дренажей в полу для дневного света или обеспечьте механические ловушки, если они выходят в подземные стоки.
2. Положите полиэтиленовую пленку толщиной 6 мил поверх дренажного слоя гравия под плитой. Эта пленка служит одновременно и радоном, и замедлителем влажности. Надрежьте «x» на полиэтиленовой мембране в местах проникновения. Поднимите язычки и заклейте их до места проникновения герметиком или лентой. Следует соблюдать осторожность, чтобы случайно не пробить барьер; рассмотрите возможность использования руслового гравия, если он доступен по разумной цене.Круглый русловой гравий обеспечивает более свободное движение почвенного газа и не имеет острых краев, которые могли бы проникнуть в полиэтилен. Края должны быть притерты не менее 12 дюймов. Полиэтилен должен выходить за верхнюю часть фундаментной стены или под монолитную балку перекрытия или террасу, заканчиваясь не ниже готовой отметки. Используйте бетон с низким соотношением вода / цемент, чтобы минимизировать растрескивание.
3. Обеспечьте изоляционное соединение между фундаментной стеной и перекрытием, где ожидается вертикальное движение. После того, как плита застынет в течение нескольких дней, закройте шов, залив полиуретаном или аналогичным герметиком в канал размером 1/2 дюйма, образованный съемной полосой. Полиуретановые герметики хорошо прилегают к кирпичной кладке и долговечны. Они не прилипают к полиэтилену. Не используйте латексный герметик.
4. Установите сварную проволоку в плиту, чтобы уменьшить влияние усадочного растрескивания. Рассмотрите возможность контрольных швов или дополнительной арматуры возле внутреннего угла L-образных плит. Две части арматурного стержня № 4, длиной 3 фута и с 12-дюймовым центром на участках, где ожидается дополнительное напряжение, должны уменьшить растрескивание.Использование волокон в бетоне также уменьшит количество трещин при пластической усадке.
5. Контрольные соединения должны иметь углубление на 1/2 дюйма. Полностью заполните это углубление полиуретановым или аналогичным герметиком.
6. Сведите к минимуму количество заливок, чтобы избежать холодных стыков. Начните отверждение бетона сразу после заливки в соответствии с рекомендациями Американского института бетона (1980; 1983). При 70F требуется не менее трех дней, а при более низких температурах — больше.Используйте непроницаемый покровный лист или влажную мешковину.
7. Создайте зазор шириной не менее 1/2 дюйма вокруг всех вводов водопровода и инженерных сетей через плиту на глубину не менее 1/2 дюйма. Заполните полиуретаном или аналогичным герметиком.
8. Разместите отводы конденсата HVAC таким образом, чтобы они выходили на дневной свет за пределы ограждающей конструкции здания, или к сливу в полу, надлежащим образом закрытым от проникновения радона. Отводы конденсата, которые соединяются с сухими колодцами или другой почвой, могут стать прямыми проводниками почвенного газа и могут быть основным источником поступления радона.
9. Поместите сплошной блок блоков, связующую балку или верхний блок поверх всех каменных стен фундамента, чтобы герметизировать сердцевины, или заполните открытые блоки блоков в верхнем ряду бетоном. Альтернативный подход состоит в том, чтобы оставить сердцевины кладки открытыми и заполнить их твердым телом во время заливки плиты перекрытия путем заливки бетона в верхний ряд блока.
10. Не размещайте воздуховоды HVAC под плитой.

Рисунок 4-8. Методы сбора и сброса почвенного газа

Улавливание почвенного газа

Наиболее эффективным способом ограничения поступления радона и других газов в почву является использование активной разгерметизации почвы (ASD).ASD работает за счет снижения давления воздуха в почве по сравнению с внутренним. Избегать проемов фундамента в почву или заделывать эти проемы, а также ограничивать источники разгерметизации помещений вспомогательными системами ASD. Иногда используется система пассивной разгерметизации грунта (PSD, без вентилятора). Если тестирование на радон после заселения показывает, что желательно дальнейшее снижение содержания радона, в вентиляционную трубу можно установить вентилятор (см. Рисунок 4-8).

Снижение давления с помощью поддона оказалось эффективным методом снижения концентрации радона до приемлемых уровней даже в домах с чрезвычайно высокими концентрациями (Dudney 1988).Этот метод снижает давление вокруг оболочки фундамента, в результате чего почвенный газ направляется в систему сбора, избегая внутренних пространств и выводя его наружу.

В фундаменте с хорошим подземным дренажем уже есть система сбора. Дренажный слой из гравия под плитами можно использовать для сбора почвенного газа. Он должен быть не менее 4 дюймов в толщину и из чистого заполнителя не менее 1/2 дюйма в диаметре. Гравий должен быть покрыт полиэтиленовым радоном толщиной 6 мил и замедлителем парообразования.

Вентиляционная труба из ПВХ диаметром 3 или 4 дюйма должна быть проложена от подкладочного слоя гравия через кондиционированную часть здания и через самую высокую плоскость крыши. Труба должна заканчиваться под плитой тройником. Чтобы предотвратить засорение трубы гравием, к ножкам тройника можно прикрепить отрезки перфорированного дренажа длиной десять футов и загерметизировать его концы. В качестве альтернативы вентиляционная труба может быть подключена к дренажной системе по периметру, если эта система не подключена к внешней среде.Горизонтальные вентиляционные трубы могут соединять вентиляционную трубу через стены ниже уровня земли с проницаемыми участками под соседними плитами. Одной вентиляционной трубы достаточно для большинства домов с площадью плиты менее 2500 квадратных футов, которая также включает проницаемый подслой. Вентиляционная труба выводится на крышу через желоба, внутренние стены или туалеты.

Система PSD требует, чтобы плита перекрытия была почти воздухонепроницаемой, чтобы усилия по сбору не прерывались коротким замыканием из-за втягивания избыточного комнатного воздуха вниз через плиту в систему.Трещины, проникновения в плиты и контрольные швы должны быть заделаны. Следует избегать сточных вод в полу, которые выходят на гравий под плитой, но при их использовании следует оборудовать механическую ловушку, способную обеспечить герметичное уплотнение.

В то время как правильно установленная система пассивной разгерметизации почвы (PSD) может снизить концентрацию радона внутри помещений примерно на 50%, системы активной разгерметизации почвы (ASD) могут снизить концентрацию радона внутри помещений на 99%. Система PSD более ограничена с точки зрения вариантов прокладки вентиляционных труб и менее прощает дефекты конструкции, чем системы ASD.Кроме того, в новом строительстве можно использовать небольшие вентиляторы ASD (25-40 Вт) с минимальным энергетическим воздействием. В активных системах используются бесшумные прямые канальные вентиляторы для забора газа из почвы. Вентилятор должен располагаться снаружи, а в идеале над кондиционируемым пространством, чтобы любые утечки воздуха со стороны положительного давления вентилятора или вентиляционной трубы не попадали в жилое пространство. Вентилятор должен быть ориентирован таким образом, чтобы в корпусе вентилятора не скапливался конденсат. Стек ASD должен быть проложен через здание, пристроенный гараж или навес и выступать на двенадцать дюймов над крышей. Его также можно провести через ленточную балку и вверх по внешней стороне стены до точки, достаточно высокой, чтобы не было опасности перенаправления выхлопных газов в здание через вентиляционные отверстия чердака или другие проходы. Поскольку системы PSD полагаются на естественную плавучесть для работы, стек PSD должен быть направлен через кондиционированную часть дома.

Вентилятор, способный поддерживать всасывание воды на 0,2 дюйма в условиях установки, подходит для обслуживания подсобных систем сбора в большинстве домов (Labs 1988).Это часто достигается с помощью центробежного вентилятора мощностью 0,03 л.с. (25 Вт), 160 куб. Футов в минуту (максимальная мощность), способного всасывать до 1 дюйма воды перед остановкой. В полевых условиях на глубине 0,2 дюйма воды такой вентилятор работает со скоростью около 80 кубических футов в минуту.

Можно проверить всасывание подсистемы, просверлив небольшое (1/4 дюйма) отверстие в участках плиты, удаленных от точки всасывания, и измерив всасывание через отверстие с помощью микроманометра или наклонного манометра. Целью подсистемы сброса давления внутри плиты является создание отрицательного давления воздуха под плитой относительно давления воздуха в прилегающем внутреннем пространстве.Всасывание в 5 Па считается удовлетворительным, когда дом находится в наихудших условиях разгерметизации (т. Е. Дом закрыт, все вытяжные вентиляторы и устройства работают, а система HVAC работает с закрытыми внутренними дверями). После испытания отверстие необходимо закрыть.

Системы

PSD требуют почти идеальной герметизации проемов в почве, поскольку система использует 3- или 4-дюймовую трубу для более эффективной вентиляции, чем весь дом. Герметизация отверстий в почве менее критична для борьбы с радоном с помощью систем ASD, хотя это очень желательно для ограничения потерь энергии, связанных с утечкой кондиционированного воздуха внутри помещения в подслаб с пониженным давлением, а оттуда на улицу.Срок службы вентиляторов ASD составляет в среднем около десяти лет, причем ожидаемый срок службы увеличивается, если вентилятор защищен от непогоды. Поскольку система ASD может быть отключена жильцами, сервисные выключатели обычно располагаются в зонах с ограниченным доступом.

Для получения дополнительной информации посетите Центр решений Building America.

Монолитные фундаменты или фундаменты из плавучих плит для гаражей, сараев и сараев

Монолитный или Фундаменты из плавучих плит для гаражей, сараев и сараев

Наиболее зданиям нужен фундамент, чтобы выдерживать вес конструкции и нагрузок на крышу и перекрытие в землю.Небольшие навесы и конструкции заднего двора, такие как беседки и перголы, могут не нуждаться в сложных основания, потому что они такие легкие. Но для любого здания около 150 квадратных футов, необходим прочный фундамент.

Бетонные фундаменты традиционно состоят из трех частей. Опоры широкие участки бетона у основания фундаментных стен. Они равномерно распределите вес здания по земле, чтобы предотвратить трещины и колебания в конструкции выше. Фундаментные стены обычно 8 или толще и простираются от верхней части опор до фундамент здания. Плита, залитая внутрь фундамента стены образуют пол или черновой пол здания и могут поддерживать межкомнатные перегородки.

В три бетонных компонента: фундамент, фундаментная стена и плита. обычно строится в три разных периода. Каждая часть традиционного бетонный фундамент необходимо сформировать, залить и закончить, и затем необходимо высохнуть и установить примерно на неделю, прежде чем следующая часть сможет быть запущенным.Этот процесс увеличивает стоимость строительного проекта. и занимает большую часть времени.

Любой вода, замерзающая под традиционным бетонным фундаментом, нанести урон. Когда вода замерзает, она расширяется с достаточной силой, чтобы поднять все здание. Когда лед тает, остается открытый карман места под фундаментом. С каждым последующим цикл замораживания / оттаивания, этот карман расширяется. В результате получается трещотка или домкрат, который поднимает и поднимает здание, в конечном итоге растрескивание стен и окон и открытие швов для еще большего количества воды повреждать.

В решение состоит в том, чтобы убедиться, что нижняя сторона опор глубокая достаточно в землю, чтобы они были вне досягаемости мороза. Поэтому бетонные фундаменты часто называют морозостойкими стенами. В линия промерзания, или глубина максимального проникновения наледи, составляет Конечно, разные для каждого региона. В Южной Флориде и южной области Калифорнии и Аризоны линией заморозков считается в классе. То есть замерзания не ожидается.В северном штате Мэн и Миннесота линия максимальной глубины промерзания может быть больше восьми. ноги в землю. В таких местах много копать, много бетон для фундаментных стен и очень дорогой строительный проект можно ожидать.

В Аляска и другие места, где традиционные морозные стены чрезмерно глубокие и непомерно дорогостоящие, люди были экспериментируя с разными решениями, получая смешанные результаты.Помочь строителей в этих районах, Министерство жилищного строительства и городского хозяйства США Фонды спонсируемых разработкой исследований, которые называются Неглубокие фундаменты с защитой от замерзания или FPSF. В проектах FPSF используются изоляция снаружи фундаментов мелкого заложения для их защиты от мороза. Теоретически отапливаемое здание будет передать достаточно тепла через неглубокий фундамент, чтобы сохранить вода под ним от замерзания.

Один из самых простых и эффективных дизайнов представляет собой довольно обычную бетонную плиту с толщиной 18-20 мм. внешние края и изолированные на внешней стороне.Хотя на основе по образцам, используемым в Скандинавии на протяжении десятилетий это было известно как фундамент Alaska Slab.

В Фундамент из плит Аляски и другие конструкции FPSF оказались эффективен для отапливаемых зданий, но как насчет неотапливаемых хранилищ такие здания, как гаражи и сараи? Ну а фундамент плиты Аляски послужил вдохновением для создания хорошего решения для небольших складских помещений тоже. Используя аналогичную утолщенную плиту, либо плавающую по земле, или на высоте немного выше, чем земля вокруг него, работает хорошо защищает от воды и предотвращает морозное пучение.

Помимо уменьшения глубины траншей и количества бетона При необходимости фундамент из плавающей плиты можно заливать сразу или монолитно. Это означает только одну конкретную доставку и одну период высыхания для экономии времени и средств.

Утверждены правильно спроектированные монолитные фундаменты из плавучих плит. для использования в гаражах и вспомогательных зданиях многими муниципалитетами, север и юг, через Ю.S. Их нужно укрепить стальная арматура и стальная проволочная сетка для предотвращения их растрескивания под строительные нагрузки и помочь им распределить эти нагрузки по широкому образец земли.

Нравиться обычные плиты перекрытия, монолитные плавающие плиты должны быть детализированный с правильно расположенными шарнирами управления. Внутренние колонны не должны опираться на эти плиты. Вместо этого они должны быть установлен на 8 глубоких бетонных опорах, полностью изолированных от плита с 1/2 промасленными войлочными или неопреновыми компенсаторами.

В верхняя поверхность монолитного фундамента из плавающей плиты может быть отделана как обычная плита. Он должен иметь уклон 1/8 на фут. к самой большой двери или отверстию в здании. Может быть метла, терка или гладкая отделка. Также его можно украсить любым рекламная смесь, цвет или рельефная текстура, которую вы использовали на бетоне подъездная дорога.

Хотя в некоторых юрисдикциях кодекса разрешено использование монолитных фундаменты из плавучих плит на отдельно стоящих гаражах и принадлежностях здания площадью до 2000 квадратных футов, большинство из которых всего 24×24 (576 квадратных футов) или меньше.Убедитесь, что ваше здание цех специально позволяет монолитно-плавучие фундаменты из плит для зданий планируемого вами размера.

Монолитные плавающие плиты не рекомендуется использовать на наклонных на участках и на участках с рыхлой или мягкой глинистой почвой. Верхний слой почвы и все органические материалы, такие как дерн и корни, должны быть удалены из области новая плита.

Это монолитная плавающая плита подходит для вашего участка и вашего здания? Загрузите и распечатайте приведенные ниже сведения, а затем обсудите их с профи в вашем строительном отделе и со своим строителем, бетон подрядчик, архитектор или инженер-строитель.

1. ТИПИЧНЫЙ МОНОЛИТНЫЙ ФУНДАМЕНТ ПЛАВУЧИЙ Эти данные относятся ко всем регионам с максимальной глубиной промерзания. менее 12 ниже класса и для более холодных регионов, где специально одобрено для гаражей и вспомогательных построек местный строительный отдел.

2. ПРОНИЦАЕМАЯ ОСНОВА МОНОЛИТНАЯ ПЛАВАЮЩАЯ ПЛИТА FOUNDATION Эти детали обеспечивают дополнительную защиту от холода. защита от взбивания за счет укладки всего монолитного фундамента с водопроницаемым гравием.

3. ТИПИЧНЫЙ ФУНДАМЕНТ МОРОЗНОЙ СТЕНЫ

Архитектор Дон Берг дизайн, интервью и статьи появились в журнале Country Magazine, Equine Journal, Country Extra, Yankee Home, Традиционное здание Журнал, Mother Earth News, Grit и многие другие издания.

Фото Фрэнка Ди Маджио

У вас будет немедленный доступ к детализировать чертежи в файле Adobe Acrobat (PDF), который можно распечатать на компьютере. принтер.Вам понадобится копия Adobe Acrobat Reader. Если у тебя его нет уже сейчас вы можете скачать бесплатную копию.

Скачать бесплатную копию Adobe Acrobat Reader

.
