Опубликовано Как подключить реле контроля фаз
Многие агрегаты в качестве источника питания используют трехфазный электрический ток.
Это позволяет значительно увеличить их мощность. К таким агрегатам относятся и мощные электродвигатели. В условиях большой нагрузки на сеть, по различным причинам происходят перебои в электропитании. Это может быть отсутствие одной из фаз, их асимметрия, а также обрыв нулевого провода.
В случае возникновения одной из неисправностей электродвигатель неизбежно выйдет из строя, а его ремонт очень трудоемок. Для защиты используется автомат защиты электродвигателей, оно же реле контроля наличия и чередования фаз.
Как установить и подключить реле контроля фаз
Схема самого реле довольно проста. В случае возникновения сбоя в электропитании реле отключает катушку контактора электродвигателя от электропитания.
Реле контроля наличия фаз устанавливается в месте прохождения силового кабеля на вертикальную поверхность путем крепления на четыре шурупа.
- Предварительно необходимо разметить, просверлить необходимые отверстия и установить в них дюбеля.
- Реле имеет световую индикацию, поэтому устанавливать его целесообразно в месте, где имеется достаточная видимость при осуществлении работ.
- Подключение осуществлять только после проверки отключения силового кабеля от питания.
- К зажимам 1, 2, 3 подключить к входным зажимам контактора, а нулевой кабель к зажиму 4.
- Цепь управления катушкой контактора подключить к зажиму 8, а одну из фаз к зажиму 7.
- Включить питание и проверить работу реле.

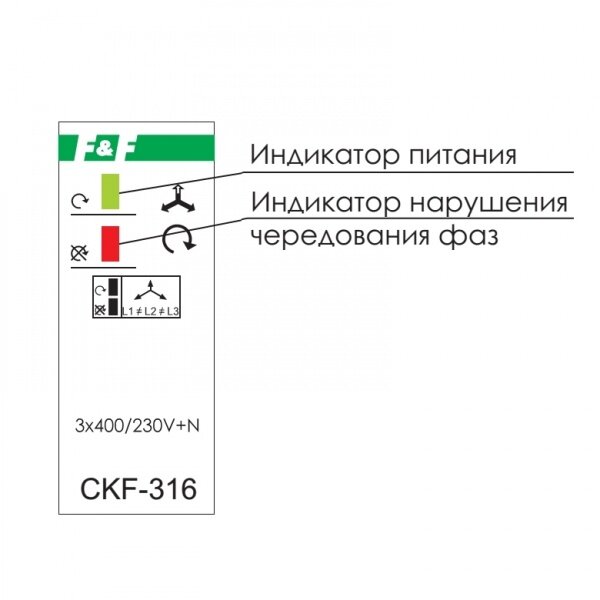

Инструкция по эксплуатации реле контроля фаз определяет три режима работы световой индикации:
- Зеленый светодиод – нормальная работа.
- Красный светодиод – неправильное чередование фаз, в этом случае необходимо поменять местами провода в зажимах 1 и 2.
- Отсутствие горения светодиодов сигнализирует об отсутствии фазы, асимметрии выше установленной или снижения напряжения менее установленного значения.
Схема Подключения Реле Контроля Фаз
В некоторых реле предусмотрена возможность изменения уставок по верхнему и нижнему пределу U, а также T времени срабатывания. Выбор реле Выбор нужного нам типа реле зависит непосредственно от технических характеристик подключаемого устройства и самого реле.
Видео Задачей автоматических выключателей является защита от перегрузок и коротких замыканий, а УЗО , устанавливаемые вместе с ними, защищают от токовых утечек. Схема подключения и монтаж реле напряжения Большинство реле монтируются в распределительном щитке на DIN-рейку.
Выводы и полезное видео по теме Видеоролик посвящен описанию и обзору отдельно взятого изделия от компании EKF.
Рассмотрим, какое реле лучше выбрать нам на примере подключения АВР автомата ввода резервного питания.
Плюсы использования устройств Преимущественная сторона токовых защитных реле по отношению к реле контроля напряжения очевидна.При подаче на реле трёхфазного напряжения осуществляется проверка всех контролируемых параметров, если они в норме реле включается контакты размыкаются, контакты — замыкаются. Принципиальная схема работы В нормальном режиме к цепи питания от источника ЭДС E1 рисунок 2 подается напряжение к потребителю, будь то двигатель, станок или другое оборудование.
Рассмотрим схему подключения с нулем.
На выходе устройства с помощью силового контакт подсоединяем контактор, который одним концом своей обмотки подключён к нулевому проводу, а вторым концом к выходу одной из фаз. На верхней кнопке треугольник направлен вершиной вверх, а на нижней — вершиной вниз.
Применяется для контроля U в 3-фазных сетях без 0-го проводника.
Схема АВР с приоритетом на контакторах и реле контроля фаз.
Принцип работы реле контроля фаз
Далее верхнюю кнопку следует нажимать до того момента, пока не установится нужное значение верхнего предела отключения.
Как подключить устройство?
Они зависят от назначения конкретного реле и сферы применения. Попытка его запустить в однофазном режиме приведет к блокировке ротора и двигатель не запустится.
Отечественной промышленностью выпускается достаточное количество различных типов реле для трехфазной и однофазной сети, однако наибольшее применение получили реле серии ЕЛ — ЕЛ11Е, ЕЛЕ, ЕЛЕ, которые были разработаны для работы в наших электрических сетях, и где каждый тип реле этой серии имеет свою область применения. Реле также контролирует порядок чередования фаз фазировка , что позволяет определить корректность питающего напряжения, приходящего к потребителю.
Схема реле контроля фаз собирается на транзисторах или микроконтроллере.
Защита электродвигателя, организованная через реле контроля.
Технические характеристики ЕЛЕ и других модификаций серии.
В некоторых реле предусмотрена возможность изменения уставок по верхнему и нижнему пределу U, а также T времени срабатывания.
В отличии от реле, работающих только по напряжению обеспечивает действующую защиту от регенерированного напряжения, вырабатываемого обратными ЭДС.Реле выбора фаз. Как? Зачем? Схемы
Схемы применения и подключения реле контроля фаз и напряжения РНЛ-1
Модель потребляет меньше 2 ВА. После нормализации напряжения контрольное устройство вновь включает подачу электроэнергии через период времени, указанный в заводских настройках.
Преимущества реле контроля фаз В сравнении с другими устройствами аварийных отключений данные электронные реле отличаются рядом весомых преимуществ: в сравнении с реле контроля напряжения не зависит от влияния ЭДС питающей сети, так как его работа отстраивается от тока; позволяет определять аномальные скачки не только в трехфазной сети питания, но и со стороны нагрузки, что позволяет расширить спектр защищаемых компонентов; в отличии от реле, работающих на изменение тока в электродвигателях, данное оборудование позволяет фиксировать еще и параметр напряжения, обеспечивая контроль по нескольким параметрам; способно определить дисбаланс уровней питающих напряжений из-за неравномерности загрузки отдельных линий, что чревато перегревом двигателя и снижением параметров изоляции; не требует формирования дополнительной трансформации со стороны рабочего напряжения.
В связи с этим, необходим постоянный контроль над состоянием фаз, осуществляемый с помощью трехфазного реле контроля напряжения, установленного в сети. Так выглядит одна из моделей реле контроля напряжения.
На практике применяется для контроля наличия U и правильности симметрии. При выходе за заданные значения какой-либо из фаз, срабатывает реле, отвечающее за данный контур, а остальная нагрузка при условии нахождении в границах нужного диапазона продолжает работать. Следующие две буквы А — регулирование с помощью потенциометра и тип монтажа под дин-рейку.
Обнаружение разворота фазы важно, если двигатель, работающий в обратном направлении, может повредить ведомый механизм или, что еще хуже, — нанести физический вред обслуживающему персоналу. Максимальное напряжение составляет В. Такая ситуация чаще всего возникает из-за ошибки подключения. Число производимых товаров превышает единиц.
Установка коммутирующих устройств на выход реле
Далеко не все модели предоставляют весь комплекс настроек по вышеприведенным параметрам. Установкой каждого из них в то или иное положение создается требуемая конфигурация. Важно учесть, что сфера применения изделия зависит от их типов реле контроля фаз напряжения ЕЛ : 11 и 11 МТ — защита источников питания, участие в системе АВР, питание преобразователей и генераторных установок. Если напряжение основного ввода в норме, то контакт реле KV1. Выявление фазового реверса Выполняется техническое обслуживание на моторном оборудовании.
Подключаемую нагрузку формируют равномерно на каждую из 3-х фаз.
Это позволяет легко соединить реле контроля трехфазного напряжения с электрической цепью, соблюдая правила, одинаковые для всех типов этих устройств. Это устройство контролирует трехфазную сеть при обрыве одной и более фаз, неправильном чередование фаз, асимметрии напряжения или перекосе фаз. Яркий пример — компрессор винтового типа, неправильное подключение которого и включение на срок больше пяти секунд приводит к поломке дорогостоящего изделия. Принципиальная схема устройства показана ниже.
Таким образом, контроль происходит автоматически, при аварийной ситуации реле отключает нагрузку, а при восстановлении параметров сети включает напряжение трехфазной сети автоматически. К дополнительным плюсам стоит отнести контроль минимального и максимального U, функцию гистерезиса для 3-фазного тока. Это позволяет значительно увеличить их мощность. Изделия этого предприятия активно применяются как на гражданских объектах, так и в крупных промышленных организациях.
Подключение и работа реле контроля фаз ЕЛ-11Е
youtube.com/embed/6shGVwi8Grw» frameborder=»0″ allowfullscreen=»»/>
4. Схема АВР с применением реле контроля фаз ЕЛ-11Е.
Конструкции реле, осуществляющих контроль фаз, при всем имеющемся обширном ассортименте изделий, имеют унифицированный корпус. Кроме того, ЕЛМ реагирует на факт повышения или снижения U выше ниже установленного параметра.
Монтаж нулевого проводника на таких устройствах обычно не предусматривается, но этот момент конкретно определяется исполнением реле — типом модели.
Поэтому реле контроля фаз в этом случае просто необходимо. Напряжение на внутреннюю схему, как правило, подается с первой фазы L1.
При появлении проблем в одной из фаз срабатывает ответственное реле, а по остальным фазам продолжает поступать нагрузка. В обеспечении нормальной работы прибора важную роль играет правильная настройка времени повторного отключения.
Статья по теме: Энергетическое обследование это
Назначение устройства
Тонкости выбора При выборе реле контроля фаз напряжения нужно ориентироваться на технические параметры устройства, которое подключается к цепи.

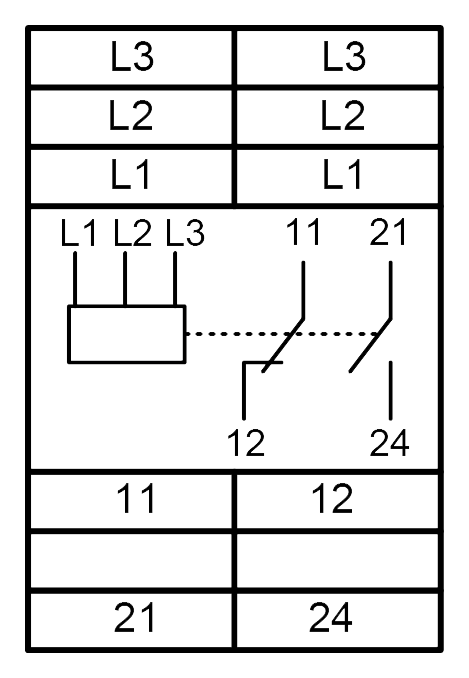

Различные схемы реле контроля фаз приведены ниже.
Кроме того, при выборе нужно учитывать модификацию реле. На что реагирует устройство защиты и посылает по цепям питания через клеммы 24 и 21 на катушку контактора соответствующий сигнал на отключение.
Рекомендации, касающиеся подключения
Наступает и перегорание бытовой техники, включенной в трехфазную цепь. Назначение схемы: Контроль напряжения питания и привода на обрыв с применением устройств плавного пуска или частотного преобразователя. При асимметрии напряжения или при обрыве одной фазы, встроенное реле выключается через время t, заданное пользователем. В основе деятельности компании лежит разработка и изготовление устройств промышленной автоматики.
Для этого собирается стенд. На практике изделие применяется при частом переносе оборудования, когда при изменении фазировки возможно его повреждение или некорректная работа.
EKF Реле контроля фаз РКФ
принципиальная электрическая схема, назначение и устройство
На чтение 7 мин.
Просмотров 282 Опубликовано
Обновлено
Реле контроля фаз представляет собой устройство, основное назначение которого – защита линейных цепей от перегрузок и КЗ. Помимо этого оно способно реагировать на такое распространенное для электросетей явление, как перекос по отдельным фазам. В итоге этот прибор обеспечивает комплексную защиту рабочих цепей и подключенного к ним оборудования.
Общая информация
Реле контроля фазИзвестно несколько разновидностей реле перекоса фаз, отличающихся типом корпуса и своими конструктивными особенностями. Несмотря на большое число исполнений и обилие схемных решений, рабочие функции всех моделей практически одинаковы. Установка реле контроля фаз в 3 фазных цепях позволяет:
- продлить время службы электродвигателей;
- исключить необходимость восстановительных или ремонтных работ;
- снизить сроки простоя из-за неисправности трехфазного двигателя и риски удара током.
Установленное в линейные цепи реле фаз гарантирует защиту обмоток агрегата от возгорания и однофазного КЗ.
Для чего предназначено
Применение реле контроля фазового напряженияСпециальные контроллеры фаз востребованы в местах, где требуется часто подключаться к питающей сети и где важно соблюдать их чередование. В качестве примера обычно рассматривается ситуация, когда подключаемое оборудование постоянно переносится с одного места на другое. В этом случае вероятность перепутать фазы линейных напряжений очень велика.
В некоторых нагрузках неверное их чередование способно привести к неправильной работе устройства и последующей поломке. Любой агрегат, включенный в такую сеть длительное время, с большой вероятностью выйдет из строя. При эксплуатации такого прибора можно легко ошибиться с оценкой его состояния, считая, что устройство нуждается в ремонте.
Особенности различных исполнений и их возможности
Известны две разновидности приборов, используемых в составе линейных трехфазных систем: фазные реле тока и коммутаторы напряжения.
Они имеют типовое исполнение, определяемое требованиями нормативной документации. Интерес представляет сравнительная оценка двух разновидностей модульных устройств.
Плюсы токовых реле
Классическая схема подключения прибора контроля фаз и напряжения в цепь управления трехфазным моторомБесспорными преимуществами токовых защитных реле (ТР) при их сравнении с устройствами контроля напряжения являются:
- независимость от ЭДС, постоянно возникающей при фазных сбоях в случае перегрузки электродвигателя;
- возможность определения отклонений в поведении электрической машины;
- допустимость контроля не только самой линии (перед ответвлением), но и подключенной к ней нагрузки.
В отличие от ТР приборы контроля напряжения не позволяют реализовать большинство из перечисленных функций. Они предназначаются в основном для установки в линейные цепи.
Обнаружение фазного сбоя
Сбой из-за обрыва фазы – рядовое явление, связанное со сгоревшим предохранителем или механическим повреждением в сети.
В схожих условиях 3-хфазный двигатель, например, при пропадании одной из фаз продолжает работать за счет мощности, отбираемой от оставшихся двух. Любая попытка запустить его вновь при отсутствии одной из фаз будет безуспешной.
Длительность ее обнаружения (реакция на перегрузку) бывает настолько продолжительной, что за это время тепловая защита просто не успевает отключить агрегат. В ее отсутствии реле обрыва фазной жилы срабатывает из-за перегрева обмоток электродвигателя. Но это случается далеко не всегда, что объясняется особенностями работы недогруженного по одной из фаз устройства. В этом случае в нем начинает действовать так называемая «обратная ЭДС».
Обнаружение реверса
Использование защитных реле – это обеспечение безопасности рабочего персонала: 1 – оборванная фаза; 2 – шаговое напряжениеВозможность обнаружения реверса фазы востребована в следующих ситуациях:
- на двигателе проводится техобслуживание;
- в систему распределения энергоносителя внесены существенные изменения;
- после восстановления показателя мощности меняется фазовая последовательность.
Необходимость в использовании реле смены чередования фаз связана с недопустимостью реверса двигателя, который способен повредить сам механизм, а также угрожает обслуживающему персоналу. Положениями ПУЭ предписывается применение этого устройства для любого оборудования, включая транспортеры, эскалаторы, лифты и другие движущиеся системы.
Выявление дисбаланса
Выявление дисбаланса в электроцепиНесбалансированность в электросетях обычно проявляется как значительное различие амплитуд фазных напряжений, поступающих с районной подстанции. Такой дисбаланс наблюдается в ситуациях, когда на стороне потребителя нарушено равномерное распределение нагрузок по каждой из фаз. Его наличие в системе приводит к разбросу токов в отдельных линиях, что заметно сокращает срок службы подключенного оборудования (электродвигателей, например).
Объясняется это тем, что так называемое «слипание» фаз в линиях индуктивных нагрузок вызывает дополнительный нагрев проводов и способствует разрушению изоляции.
Все это является обоснованием необходимости установки в действующие электросети указанной модели реле защиты фазы.
Порядок подключения
Разобраться с порядком подключения реле поможет предварительное ознакомление с особенностями его конструкции. Заметно облегчит этот процесс понимание принципа работы, а также умение настраивать прибор непосредственно перед запуском.
Конструктивные элементы
Конструкция реле контроля напряженияКорпус реле рассчитан для установки на DIN рейку или на заранее подготовленную ровную поверхность. Вынесенный наружу разъем позволяет подключать его к электросети с помощью типовых зажимов, к которым подводятся медные жилы сечением до 2,5 мм2. На передней панели располагаются органы настройки, а также контрольная лампочка индикации включения прибора.
В рабочей схеме предусмотрены индикаторы аварийной ситуации и подключенной нагрузки, а также переключатели режима, регуляторы асимметрии и задержки по времени. Для подключения устройства используются три клеммы, имеющие обозначение L1, L2 и L3.
Подобно автоматам защиты в них не предусмотрено подсоединение нулевого проводника (это справедливо не для всех моделей реле).
На корпусе устройства имеется еще одна контактная группа из 6-ти клемм, используемая для соединения с цепями управления. С этой целью в разводке силового оборудования предусматривается жгут, содержащий соответствующее количество проводов. Одна из контактных групп управляет цепью катушки магнитного пускателя, а вторая – коммутацией подключенного к линии оборудования.
Элементы настройки
Инструкция по подключению и настройке предполагает наличие различных схемных решений самого прибора. В простейших моделях на лицевую панель выводится не более одного или двух регуляторов. Этим они отличаются от образцов с расширенными настройками. В моделях с большим числом регулирующих элементов (их называют мультифункциональными) предусмотрен отдельный блок микропереключателей. Он располагается на печатной плате, размещенной прямо под корпусом прибора или в специальной скрытой нише.
Нужная конфигурация реле получается последовательной настройкой каждого из имеющихся регулировочных элементов. С их помощью – путем вращения ручек управления с одновременным нажатием соответствующего микропереключателя – выставляются требуемые параметры защиты. Шаг их установки или чувствительность прибора у большинства образцов составляет 0,5 Вольт.
Маркировка устройства
Таблица технических характеристик релеС целью маркировки контрольных приборов на их передней или боковой панели наносится последовательность из нескольких символов (иногда она указывается только в паспорте). В качестве примера рассматривается прибор российского производства ЕЛ-13М-15 АС400В, рассчитанный на подключение без нулевого провода. Он маркируется следующим образом:
- ЕЛ-13М-15 –наименование серии;
- сочетание АС400В – допустимое напряжение.
Маркировка импортных моделей несколько иная. Реле серии «PAHA», имеющее аббревиатуру PAHA B400 A A 3 C расшифровывается более подробно:
- B400 – рабочее напряжение 400 Вольт.
- А – тип регулировки.
- А (Е) – способ крепления (на DIN рейку или на разъем).
- 3 – габариты корпуса в мм.
Символ «С» означает завершение кодовой комбинации.
Особенности выбора
При выборе контрольных устройств, прежде всего учитываются их технические параметры. В качестве примера рассматривается случай подбора модели для подключения АВР, предполагающий следующий порядок действий:
- Определяется способ включения (с «нулем» или без).
- Выясняются параметры выбранного прибора.
- При этом учитывается, что при работе с АВР потребуется контролировать обрыв и последовательность фаз.
Для контроля АВР время задержки выставляется в границах 10-15 секунд.
Знакомство с отдельными модификациями контрольных приборов поможет исполнителю учесть особенности их функционирования в конкретных цепях.
com/embed/lotW4HKU340?wmode=transparent&fs=1&hl=en&modestbranding=1&iv_load_policy=3&showsearch=0&rel=1&theme=dark» frameborder=»0″ allowfullscreen=»»/>
Принцип работы реле контроля фаз и схема подключения
Принцип работы реле контроля фаз
Основное назначение этого устройства – это контроль и защита электрооборудования в случае некачественного трехфазного напряжения. Особенно это важно для импортного оборудования, поэтому для защиты импортного оборудования всегда ставится реле контроля фаз. Это устройство контролирует трехфазную сеть при обрыве одной и более фаз, неправильном чередование фаз, асимметрии напряжения или перекосе фаз.
Реле контроля фаз РНПП-301Если все фазы соответствуют параметрам реле контроля, тогда включаются контакты этого устройства, которые дают разрешение на включение трехфазного напряжения через магнитный пускатель, контактор.В случае исчезновения одной фазы, реле не запустит магнитный пускатель, напряжение на оборудование не будет подано.
В аварийном режиме через реле можно включить аварийную сигнализацию.
Когда пропавшая фаза восстановится, тогда устройство включит нагрузку через 5 секунд автоматически. Таким образом, контроль происходит автоматически, при аварийной ситуации реле отключает нагрузку, а при восстановлении параметров сети включает напряжение трехфазной сети автоматически. Некоторые модели реле имеют возможность регулировки времени задержки включения своих контактов.
Схема реле контроля фаз
Особенно важно включение реле контроля в схемах передвижного оборудования с трехфазным электродвигателем. Так насос при не правильном чередовании фаз, будет плохо качать, а пресс и вовсе может сломаться. При обрыве одной фазы электродвигатель перегреется и сгорит.
Для защиты электродвигателя от обрыва фазы на магнитный пускатель еще устанавливают тепловое реле. Время отключения у него довольно большое. Для каждого электродвигателя тепловое реле нужно подбирать не по его рабочему току, а регулировать номинальный ток каждого теплового реле специальными винтами.
Для этого собирается стенд.
Как правило, ни стенда, ни желания нет для точного подбора тока теплового реле. Поэтому реле контроля фаз в этом случае просто необходимо. Работа реле основана на определении гармоник обратной последовательности, которые возникают в момент обрыва или перекоса фаз.
Схема подключения реле контроля фаз к сети и магнитному пускателюЭти гармоники проходят через пассивные аналоговые фильтры, где отделяются от основных гармоник. Сигнал выделенных гармоник поступает на плату управления, которая включает контакты. Схема реле контроля фаз собирается на транзисторах или микроконтроллере. Схема подключения реле контроля фаз простая.
Три фазы L1, L2, L3, и нейтраль N подключаются к соответствующим клеммам устройства, а контакты реле подключаются в разрыв катушки пускателя. В нормальном режиме контакты реле контроля замкнутые, магнитный пускатель включен, питание на оборудование подается.
При аварийном режиме устройство включает свои контакты, они размыкаются, напряжение питания нагрузки отключаются до восстановления параметров электросети.
Использование в схеме электрооборудования реле контроля фаз защищает электродвигатели от перегрева и отказа. В бытовых условиях это устройство защищает трехфазный компрессор, холодильники, стиральные машины.

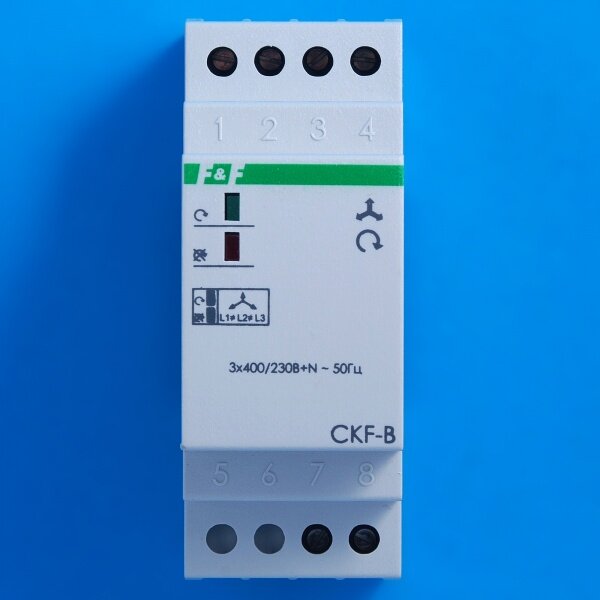

Реле контроля фаз 3-х фазное
Схема подключения и монтаж реле напряжения
Большинство реле монтируются в распределительном щитке на DIN-рейку. Они могут устанавливаться в любом положении, сохраняя при этом свою работоспособность. Однако схема подключения у разных моделей будет отличаться, поэтому она наносится на корпус каждого прибора.
Это позволяет легко соединить реле контроля трехфазного напряжения с электрической цепью, соблюдая правила, одинаковые для всех типов этих устройств.
Подключение вводных контактов к сети осуществляется через контактор или специальный пускатель. Проводники всех трех фаз подключаются к соответствующим клеммам, расположенным сверху прибора. Фазы маркируются буквами А, В и С, а клемма для нулевого провода – буквой N.
Нижние клеммы нумеруются 1, 2, 3 и подключаются в следующей последовательности:
- Из клеммы № 1 проводник подсоединяется к одному из выходов катушки, находящейся в контакторе.
- Клемма № 3 подключается к любой фазе, проходящей в обход реле напряжения.
- Второй выход катушки контактора подключается к нулевому проводнику трехфазной сети.
Соединение силовых элементов осуществляется следующим образом. Каждая фаза, подающая напряжение, подключается к соответствующей входной клемме контактора. Проводники, отходящие к нагрузке, соединяются с выходными клеммами контактора. Для подключения нулевых проводников в распределительном щитке устанавливается общая нулевая шина.
Контакты всех соединений должны быть максимально плотными, поэтому желательно не пользоваться скрутками, особенно при соединении проводников с клеммами контактора. Существуют специальные наконечники, обеспечивающие надежный контакт. Все подключения выполняются с помощью медных проводов, сечением от 1,5 до 2,5 мм2.
9 схем правильного подключения реле напряжения
24.03.2015 3 комментария 33 850 просмотров
Реле контроля напряжения на фазах позволяет мгновенно отключить электроэнергию после счетчика при возникновении аварийной ситуации – скачке напряжения в сети. Данное устройство применяется как в однофазной, так и в трехфазной электросети для защиты потребителей электроэнергии от выхода из строя. Далее мы рассмотрим типовые схемы подключения реле напряжения в квартирном щитке.
Итак, простейшая схема разводки провода от вводного автоматического выключателя в квартире к реле контроля напряжения выглядит следующим образом:
В данном случае сеть однофазная (220 Вольт) и нагрузка составляет не более 7 кВт, поэтому дополнительно не нужно подключать магнитный пускатель либо контактор на дин рейку. Если же нагрузка будет более 7 кВт, рекомендуется выполнить подключение через пускатель, как показано на второй схеме подсоединения реле РН-113:
Сразу же обращаем Ваше внимание на то, что помимо устройства защиты сети от перенапряжения в распределительном щитке должно присутствовать УЗО либо дифавтомат, чтобы защитить жителей дома от токов утечки, которые могут стать причиной поражения человека электрическим током.
Принципиальная схема подключения реле напряжения и УЗО (либо дифавтомата) выглядит примерно так:. Если же у Вас в частном доме трехфазная сеть на 380 Вольт, подключение защитного устройства можно выполнить по одной из двух схем:
Если же у Вас в частном доме трехфазная сеть на 380 Вольт, подключение защитного устройства можно выполнить по одной из двух схем:
Первую рекомендуется использовать в том случае, если в доме нет трехфазных потребителей – мощной электроплиты либо котла на 380 В. Если же Вы используете 3-х фазные электродвигатели, необходимо защитить их соответствующим реле напряжения, к примеру, РНПП-311 либо РКН 3-14-08, схемы которых мы Вам предоставляем:
Помимо этого рекомендуем ознакомиться с видео уроками, на которых доходчиво разъяснен весь процесс монтажа:
Правильное подсоединение устройства к сети
Как Вы видите, в обеих вариантах дополнительно присутствует магнитный пускатель, который позволяет коммутировать высокие нагрузки (свыше 7 кВт).
К тому же, пускатель позволяет дистанционно управлять защитой, что делает данную схему подключения реле напряжения очень удобной!
Правильное подсоединение устройства к сети
Подключение к сети
Реле, монтируемые в распределительный электрощиток, устанавливаются на DIN-рейку через пускатель или контактор. Провода трёхфазной линии присоединяются к прибору через специальные клеммы. Фазы на клеммах, расположенных вверху, обозначаются буквами A, B, C, нулевой провод обозначается буквой N. Первая нижняя клемма подключается к одному выходу катушки контактора, ко второму подключается нулевой контур, третья соединяется с фазой, идущей в обход реле. Силовая часть подключается следующим образом:
- Подающие фазы соединяются с контактором через клеммы, маркированные буквой L.
- Провода, обеспечивающие нагрузку, присоединяются к выходным клеммам с буквой T.
- Нулевые контуры подключаются к специальной шине, находящейся в распределительном щите.
Соединение всех проводов и клемм должно быть очень плотным и без скруток.
Для обеспечения плотного контакта лучше применить специальные наконечники.
После того как все провода будут присоединены, можно включать реле в сеть. При подаче напряжения на дисплее могут появиться разные сигналы:
- Цифры, мигающие красным цветом. Они свидетельствуют об отсутствии нагрузки.
- Прочерки. Сигнализируют о неправильном чередовании фаз или об отсутствии одной из них.
- Моргающий экран. Говорит о том, что подключение к сети произведено с ошибками.
При соблюдении всех требований монтажа, достаточном уровне напряжения и отсутствии большого перекоса фаз через 15 секунд после включения в реле произойдёт замыкание контакта, обеспечивающее питание катушки контактора. После этого напряжение будет поступать к потребителям.
Большинство моделей трехфазного реле оснащаются двумя кнопками, с помощью которых производятся нужные настройки прибора.
Для установки верхнего предела отключения нужно воспользоваться кнопкой с треугольником, направленным вершиной вверх. Если нажать и зафиксировать её на несколько секунд, то на экране устройства появятся цифры, изменяя которые легко установить желаемые параметры отключения. Нижний предел устанавливается аналогично кнопкой с треугольником, направленным вниз.
Как это работает
Для того чтобы понять всю важность установки в доме реле контроля напряжения, нужно понимать принцип его работы. Это специальное оборудование, которое реагирует на изменения напряжения в электрической сети помещения. Обычная схема установки защитного прибора – соединение между счетчиком энергоснабжения и распределительным щитком
Его работа направлена на фиксирование определенного уровня напряжения на линии электроснабжения. Если значение будет выходить из допустимого диапазона, установленного по умолчанию или произвольно, то реле контроля напряжения будет разъединять цепь, чтобы обеспечить безопасность всей электронике и другого оборудования, которое было подключено к электрической сети.
Самый важный элемент в конструкции данного защитного оборудования – реле напряжения. Оно изготавливается на основе микропроцессора или стандартного компаратора. В конструкции с встроенным микропроцессорным реле напряжения обычно имеют повышенную плавность во время регулирования минимальных и максимальных значений уровня напряжения в электрической сети.
Возможность самостоятельно выставлять допустимый диапазон работы установки делает ее более универсальной, чем конструкции со статичным значением. Это может быть связано с требованиями к эксплуатации определенного типа техники. Способность корректировать диапазон срабатывания реле контроля напряжения предусмотрено не во всех конструкциях данного назначения. Если в приборе предусмотрено возможность изменять порог чувствительность, то реализация функции производится при помощи тумблера на градуированной шкале.
Также очень важной характеристикой предохранительного прибора считается его скорость срабатывания при резком изменении напряжения в электрической сети.
Для того чтобы обеспечить электротехнике лучшую защиту, реле контроля напряжения должно срабатывать за минимальное время
От этого обычно и зависит безопасность всех устройств, подключенных к линии. Если промежуток времени будет слишком длинным, то подключенные бытовые приборы и электроника могут перегореть, что повлечет за собой существенные убытки для семьи.
Поэтому не стоит экономить на установке такого устройства. На сегодняшний день существуют приборы, которые могут обесточить всю линию за десятки наносекунд, что является очень хорошим показателем. Данное защитное оборудование не имеет ничего общего с обычным стабилизатором, который направлен на постоянное выравнивание напряжения в сети на стабильное, чтобы обеспечить нормальное функционирование всем подключенным приборам. При резких скачках напряжения стабилизатор не защитит электротехнику.
Устройство
Само защитное устройство является твердотельным корпусом, в котором объединены два функционала – элемент для контроля уровня напряжения и силовой разъединитель.
Реле контроля может изготавливаться со специальными клеммами для фазного подсоединения к распределительному щитку, с вилкой для подключения в розетку, а также в виде удлинителя, к которому можно подключить несколько бытовых приборов сразу. Современные образцы имеют широкий диапазон настроек и мощности для разных целей.
При выборе реле контроля напряжения для однофазной электрической проводки с переменным током необходимо учитывать особенности и преимущества определенного устройства. Приведем пример самых распространенных твердотельных защитных устройств с фазным подключением.
PH-113. Применение PH-113 рассчитано на подключение к однофазной электрической линии с переменным током. Чаще всего PH-113 устанавливают в частных домах, квартирах и общественных местах. PH-113 более оптимальная модель, чем предыдущие конструкции, так как фазное подключение проводится для проводки с сечением 6 мм 2 и с силой тока до 32 ампер. Твердотельный прибор PH-113 имеет циферблат, выводящий текущее напряжение в сети, не занимает много места в распределительном щитке.
Допустимая мощность проводки для PH-113 – 7 000 вольт. Желательно вместе с защитными модулями устанавливать специальные автоматы для защиты контакторов. Имеет 4 независимых режима работы с возможностью произвольно устанавливать минимальный и максимальный уровень допустимого напряжения в сети, регулирование времени задержки срабатывания. Срок службы более трех лет.
Прибор PH-113 пользуется большей популярностью, так как устройства PH-111 и PH-111M рассчитаны на малую силу переменного тока (16-25 ампер). В связи с этим таких модулей нужно ставить больше, что приводит к значительным тратам.
ABB. ABB является высококачественным образцом. Приборы ABB имеют твердотельный корпус, который должен устанавливаться на DIN-рейку. Компания ABB производит множество типов реле для контроля напряжения на линии для постоянного и переменного тока, также они предусматривают подсоединение не только к однофазному кабелю, но и трехфазному. ABB работают в четырех режимах. ABB конструкции также предусматривают установку допустимого диапазона работы прибора, задержку времени срабатывания.
Также производство реле контроля для переменного тока может быть рассчитано на 220 вольт в электрической сети и 380.
Продукция ABB имеет доступную цену, хорошее качество и распространено в странах СНГ. Zubr. Твердотельное защитное устройство для контроля напряжения переменного тока. Обычно производится для фазного подключения с высокой скоростью срабатывания. В отличии от ABB не так распространен, однако имеет высокую надежность. Гарантия до 5 лет. Модель Zubr D63t один из самых оптимальных образцов защитного оборудования данного производителя.
Digitop. Также имеет твердотельную конструкцию. Данное реле контроля производится отдельно для номинального переменного и постоянного тока в 16, 20, 32, 40, 50 и 63 ампера. Прибор, рассчитанный на силу тока в 63 ампера, является самым мощным. Его достаточно для установки в любом частном доме.
Трехфазные реле напряжения – Новатек-Электро – производство электротехнической продукции
Реле контроля напряжения 3-х фазное – защитное устройство, предназначенное для обеспечения работы трехфазных потребителей переменного тока при недопустимых колебаниях сетевого напряжения, обрыве, перекосе, нарушении чередования или слипания фаз.
В случае изменения напряжения в сети – превышения допустимых значений или их снижение, ниже минимального уровня, любой электродвигатель промышленного назначения и бытовая техника, могут выйти из строя
Именно поэтому, важность установки трехфазного реле для контроля электрической нагрузки актуальна и, безусловно, оправдана
Новатек-Электро – компания-производитель, реализующая реле контроля трехфазного напряжения оптом и в розницу. Мы предлагаем выгодные условия продажи всем нашим покупателям и дилерам, в том числе. Наша продукция, в число которой входит и трехфазное реле контроля фаз, благодаря своей функциональности, практичности и адекватной цене, популярна и востребована.
Особенности устройства и область применения
Защита трехфазного электродвигателя от перегрузки необходима как в бытовом обиходе, так и во многих производственных сферах.
Трехфазное реле напряжения применяют для обеспечения правильной работы:
Систем кондиционирования;
Холодильного оборудования;
В оборудовании со схемой АВР и любого другого оборудования, использующего электродвигательную нагрузку.
Реле напряжения трехфазные от Новатек Электро выпускаются в разной модификации, с учетом потребностей проблемных сетей, где можно наблюдать не только перебои в напряжении, но также коммутационные и импульсные помехи. Устройства оснащены специальной задержкой при посадках напряжения, что делает цифровое реле напряжения трехфазное эффективным в работе при кратковременных просадках напряжения.
Приборы трехфазного реле напряжения монтируются на стандартную DIN-рейку, они легкие и малогабаритные, что делает процесс установки и дальнейшего обслуживания устройства, простым и безопасным.
Подключение прибора происходит параллельно нагрузке, но, что примечательно, его работа не зависит от мощности нагрузки. Трехфазное реле защиты на выходах имеет две группы контактов (замкнутую и разомкнутую), независимых друг от друга и способных коммутировать нагрузки до 5А.
Ассортимент продукции
Трехфазное реле контроля напряжения представлено следующим модельным рядом:
РНПП-311 – устройство обеспечивает работу потребителя при условии возможных основных видов аварий в элктросети, таких, как, превышение допустимых порогов значений сетевого напряжения, слипание фаз или изменение их последовательности, нарушение полнофазности;
РНПП-311М – контроль трехфазного напряжения выполняется на тех же условиях, что и в случае применения прибора РНПП-311. Однако, светодиодная панель индикации в данной модели, усовершенствована и, помимо наличия сетевого напряжения, а также состояния нагрузки, указывает на тип аварийной ситуации, что значительно облегчает последующие действия пользователя.
РНПП-301 – в данной модификации трехфазное реле напряжения и контроля фаз, обеспечивает работу устройства в режимах линейного и фазного напряжения, имеет 6 потенциометров для установки параметров и регулировки работы устройства.
РНПП-302 – прибор имеет более-расширенное меню, которое помимо основных функций позволяет устанавливать временной интервал задержки при нарушении, заданных параметров, с возможностью автоматического запуска, после восстановления допустимых сетевых значений.
РНПП-311-1 – данный прибор двухканальный и помимо основных функций, возложенных на реле напряжение трехфазное, может контролировать частоту сети.
РНПП-311-2 – устройство двухканальное, осуществляющее контроль 3-х фазной сети 380В/50Гц с высокой точностью, а также оснащено сигнальными индикаторами, которые подают информацию пользователю о полнофазности сети или частичном пропадании фазы.
В комплекте с устройством прилагается гарантия от производителя, а также полная детализированная инструкция, которая поможет пользователю правильно установить прибор, обслуживать его в действии и верно «читать» показания индикационной панели.
Совместная установка реле и контактора
Дополнительный контактор устанавливается в случае, когда величина коммутируемых токов слишком велика. Зачастую установка реле вместе с контактором обходится дешевле покупки РКН, которое будет соответствовать параметрам потока электронов.
К номинальному току контрольного элемента в таком случае одно требование – он должен превышать значение, при котором срабатывает контактор.
Последний полностью возьмет на себя токовую нагрузку.
У этого варианта подключения имеется один, но довольно существенный, недостаток – пониженное быстродействие. Оно обусловлено тем, что к миллисекундам, нужным для срабатывания прибора контроля, добавляется время, необходимое для реакции контактора
Исходя из этого, при выборе обоих устройств нужно обращать внимание на максимально высокое быстродействие каждого из них
При подключении этой связки фазный провод от ВА подсоединяется к нормально разомкнутому контакту.
Им является вход контакторной цепи. Фазный вход РКН должен подключаться посредством отдельного кабеля. Он может подсоединяться к клемме входа контактора или к контакту выхода ВА.
Поскольку фазный вход контрольного элемента подключается проводником меньшего сечения, необходимо обратить внимание на надежность соединения. Чтобы он не выпадал из гнезда, в котором находится более толстый кабель, оба провода нужно скрутить вместе и зафиксировать припоем или опрессовать специальной гильзой
При выполнении монтажа нужно убедиться, что проводник, подходящий к реле, прочно закреплен.
Для подключения выхода РКН к клемме соленоида контактора используется кабель диаметром 1 – 1,5 кв.мм. Ноль контрольного элемента и вторая клемма катушки подсоединяются к нулевой шине.
Выход контактора соединяется с распределительной шиной с помощью силового фазного проводника.
УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ
Основными компонентами фазового реле являются:
- блок измерений;
- устройство обработки информации;
- исполнительная (коммутационная) часть.
БЛОК ИЗМЕРЕНИЙ
Эта часть схемы реле осуществляет непрерывный контроль параметров электропитания – фазных токов и напряжений. Для фиксации искажений симметрии трёхфазной питающей системы напряжений устройство содержит фильтр гармонических составляющих обратной последовательности.
Гармонические составляющие или высшие гармоники представляют собой высокочастотные сигналы, сопутствующие основной частоте промышленного тока и кратные ей.
Теоретически кривые каждого из фазных напряжений, вырабатываемых генераторами электростанций должны иметь строго синусоидальную форму.
На практике любой источник напряжения даёт некоторые искажения синусоиды.
Свой вклад в дело ухудшения синусоидальности вносят также разнообразные потребители, содержащие нелинейную нагрузку. В результате, питающее напряжение электрической сети никогда не является синусоидальным на 100%.
В соответствии с теоремой Фурье любая сложная периодическая функция может быть представлена суммой простых гармонических функций.
Примечание. Гармонической называют функцию, изменяющуюся по закону синуса или косинуса.
Таким образом, любое отклонение от синусоидальности влечёт за собой появление высших гармоник – слагаемых формулы разложения Фурье. Каждая из функций – слагаемых имеет частоту, в n раз превышающую частоту основной функции, где n – порядковый номер слагаемого.
То есть применительно к системе питания промышленной частоты 50 Гц, 1-я гармоника обладает частотой 50 Гц, 2-я – 100 Гц, 3-я – 150 Гц и так далее. Амплитуда гармоник уменьшается с увеличением их порядкового номера.
Вся совокупность гармоник образует три последовательности фазных чередований:
- составляющие 1, 4, 7, 10 … образуют прямую последовательность;
- 2, 5, 8, 11… — соответствуют обратному фазному чередованию;
- 3, 6, 9, 12… — составляют нулевую последовательность.
Нарушения симметрии системы характеризуются увеличением гармоник обратной последовательности, что и является критерием отклонения от нормы, применяемым в алгоритме контроля при работе реле.
БЛОК ЛОГИКИ
Данные, полученные из блока измерения, подвергаются здесь сравнению с условиями, определёнными выставленными уставками. Блок логики формирует команды, которые передаются исполнительному органу.
Следует заметить, что в схемотехнике реле контроля бывает невозможно выделить компоненты, относящиеся к блокам логики и измерений. В некоторых моделях используются многофункциональные микропроцессорные чипы, объединяющие эти блоки.
ИСПОЛНИТЕЛЬНЫЙ ОРГАН
Отключение защищаемой электроустановки или части сети производится «сухими» контактами электромагнитного реле или пускателя.
Термин «сухой контакт» является устойчивым жаргонным выражением проектировщиков автоматизированных систем. Выражение заимствовано из жаргона англоязычных коллег путём прямого перевода слов dry contact. Данное выражение никак не связано с отсутствием влаги.
Означает оно то, что контакт не имеет гальванической связи с цепями управления, не заземлён и не подключен к источнику питания.
В различных моделях реле контроля фаз применяются исполнительные органы двух типов, коммутирующие нагрузку непосредственно или воздействуя на промежуточный элемент – магнитный пускатель.
В первом случае устройство имеет три входа для подключения трёхфазного питания и три выхода для непосредственного присоединения к нагрузке. Коммутация нагрузки осуществляется внутри устройства.
При подключении реле контроля фаз второго типа подразумевается использование пускателя. В этих приборах имеются выходы контактов исполнительного реле, предназначенных для работы в цепях отключения.

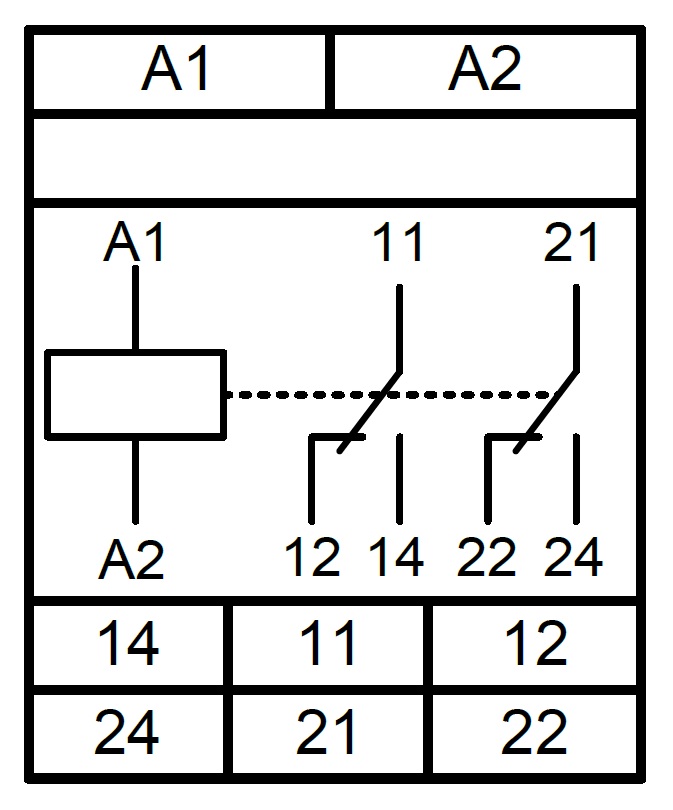

Сухие контакты реле контроля фаз коммутируют катушку пускателя.
Такие комбинации используются для защиты оборудования большой мощности, непосредственная коммутация которого невозможна контактами исполнительного органа.
Особенности различных исполнений и их возможности
Известны две разновидности приборов, используемых в составе линейных трехфазных систем: фазные реле тока и коммутаторы напряжения. Они имеют типовое исполнение, определяемое требованиями нормативной документации. Интерес представляет сравнительная оценка двух разновидностей модульных устройств.
Плюсы токовых реле
Классическая схема подключения прибора контроля фаз и напряжения в цепь управления трехфазным мотором
Бесспорными преимуществами токовых защитных реле (ТР) при их сравнении с устройствами контроля напряжения являются:
- независимость от ЭДС, постоянно возникающей при фазных сбоях в случае перегрузки электродвигателя;
- возможность определения отклонений в поведении электрической машины;
- допустимость контроля не только самой линии (перед ответвлением), но и подключенной к ней нагрузки.
В отличие от ТР приборы контроля напряжения не позволяют реализовать большинство из перечисленных функций. Они предназначаются в основном для установки в линейные цепи.
Обнаружение фазного сбоя
Сбой из-за обрыва фазы – рядовое явление, связанное со сгоревшим предохранителем или механическим повреждением в сети. В схожих условиях 3-хфазный двигатель, например, при пропадании одной из фаз продолжает работать за счет мощности, отбираемой от оставшихся двух. Любая попытка запустить его вновь при отсутствии одной из фаз будет безуспешной.
Длительность ее обнаружения (реакция на перегрузку) бывает настолько продолжительной, что за это время тепловая защита просто не успевает отключить агрегат. В ее отсутствии реле обрыва фазной жилы срабатывает из-за перегрева обмоток электродвигателя. Но это случается далеко не всегда, что объясняется особенностями работы недогруженного по одной из фаз устройства. В этом случае в нем начинает действовать так называемая «обратная ЭДС».
Обнаружение реверса
Использование защитных реле – это обеспечение безопасности рабочего персонала: 1 – оборванная фаза; 2 – шаговое напряжение
Возможность обнаружения реверса фазы востребована в следующих ситуациях:
- на двигателе проводится техобслуживание;
- в систему распределения энергоносителя внесены существенные изменения;
- после восстановления показателя мощности меняется фазовая последовательность.
Выявление дисбаланса
Выявление дисбаланса в электроцепи
Несбалансированность в электросетях обычно проявляется как значительное различие амплитуд фазных напряжений, поступающих с районной подстанции. Такой дисбаланс наблюдается в ситуациях, когда на стороне потребителя нарушено равномерное распределение нагрузок по каждой из фаз. Его наличие в системе приводит к разбросу токов в отдельных линиях, что заметно сокращает срок службы подключенного оборудования (электродвигателей, например).
Объясняется это тем, что так называемое «слипание» фаз в линиях индуктивных нагрузок вызывает дополнительный нагрев проводов и способствует разрушению изоляции.
Все это является обоснованием необходимости установки в действующие электросети указанной модели реле защиты фазы.
Если мощности не хватает
Нередки ситуации, когда нужно установить защитные реле на мощное оборудование, но при этом сам защитный блок по техническим данным не подходит. Есть способ увеличить значение номинального тока за счет установки промежуточного реле. Идея очень проста: нагрузка подключается к сети через мощный контактор, катушки которого, в свою очередь, включены через защитный блок. В результате, основная нагрузка идет не через реле, которое не перегружено.
Подключение проводится в такой последовательности:
- Крепим на дин-рейку рядом друг с другом реле защиты и пускатель.
- При отключенном питании подключаем на вход питания реле «фазу» и «ноль».
- Проводом нужного сечения подключаем «фазу» на вход размыкающего контакта пускателя.
- Выход этого контакта — к нагрузке. «Ноль» берем непосредственно с линии.
- На катушку пускателя подключаем два провода. Один подводим к нулевой шине, другой — к выходу разрывающих контактов реле защиты (внизу корпуса прибора).
- Вход разрывающих контактов реле подключаем к фазному проводу сети.
Один подводим к нулевой шине, другой — к выходу разрывающих контактов реле защиты (внизу корпуса прибора).Теперь можно контролировать нагрузку, значительно превышающую номинальное значение защитного реле.
Какое напряжение должно быть в сети
Всем известно, что реле напряжения служит для защиты от скачков напряжения. То есть при снижении или повышении напряжения в сети реле отключает всю нагрузку, тем самым спасая технику и оборудование от повреждений.
Все это знаю, но не все знают, каким должен быть верхний и нижний порог срабатывания. При каком минимальном и максимальном напряжении оно должно срабатывать.
Обычно как бывает, купил человек реле, поставил, а что в настройках мало кого интересует.
Возьмем для примера нашу бытовую сеть. Я задам вам один вопрос – какое напряжение должно быть в обычной розетке? Многие из Вас ответят 220 Вольт. Друзья на самом деле это не так.
Давайте обратимся к нормативным документам.
У меня имеется ГОСТ 29322-2014. Данный ГОСТ введен в действие в начале 2015 года и действует на территории стран постсоветского пространства.
В разделе 3 имеется «таблица-1» в которой указано – «номинальное напряжение 3-х фазных 4-х проводных или 3-х проводных систем».
Как видим напряжение должно быт 230 Вольт. Чуть ниже «таблицы -1» сказано следующее: «при нормальных условиях оперирования напряжение питания не должно отличаться от номинального напряжения больше чем на ±10%».
И все таки на какой порог срабатывания настраивать реле напряжения? Смотрим Таблицу А-1.
Для нашего примера номинальное напряжение 230 Вольт. Наибольшее напряжение питания или используемое 253 Вольта. Наименьшее напряжение питания – 207 Вольт.
То есть получается номинал 230 Вольт. Верхний порог срабатывания (максимальное значение), + 10 % от номинала — составляет 253 Вольта, а нижний порог срабатывания (минимальное значение), — 10 % от номинала — составляет 207 Вольт.
Друзья еще один нормативный документ, в котором сказано о допустимом отклонении напряжения ГОСТ 13-109-97 (о качестве электроэнергии) который на данный момент действующий. В пункте 5.3.2 сказано:
Откуда же взялся стереотип про 220 Вольт в розетке. Друзья дело в том что раньше до 2014 года действовал ГОСТ 29322-1992 (1992 года) в котором как раз таки указывалась норма напряжения для четырехпроводных сетей – 220 Вольт.
Друзья теперь Вы знаете, какое допустимое отклонение напряжения в сети и как настроить реле напряжения. Кому будет интересно, посмотрите видео, в котором я все это рассказываю.
Похожие материалы на сайте:
- Зачем менять автоматы на пробки
- Электрощит с неотключаемыми линиями
как выбрать и подключить своими руками? Схемы монтажа + пошаговая инструкция для однофазной и трехфазной сети
В трёхфазной электрической цепи при неравномерном значении напряжения на разных фазах возникает очень неприятное явление – перекос фаз.
Его результатом, как правило, становится значительное понижение мощности прибора. Это приведет к поломке, как промышленного оборудования, так и обычной бытовой техники.
Не будем углубляться в причины возникновения этого перекоса, а рассмотрим способы его устранения. Для предотвращения возникновения перекоса фаз, который в основном проявляется в трёхфазных сетях, используют реле контроля фаз.
Краткое содержимое статьи:
Назначение
Основное назначение реле контроля фаз это, безусловно, защита всех электротехнических промышленных и бытовых устройств, подключённых к трёхфазной сети. Реле обеспечивает контроль за наличием сетевого напряжения, его симметричности во всех фазах и правильным чередованием. Кроме этих прямых обязанностей, данное реле может обладать функцией контроля заданного уровня напряжения, и при уменьшении или увеличении определённого порога отключать питание.
Реле желательно располагать там, где происходит многократное переподключение приборов, например, для оборудования, которое часто переносят с одного места на другое и где неправильное чередование фаз будет довольно критично.
Или при одновременном использованьи значительного количества приборов большой мощности (в квартирах или частных домах).
Конструктивные особенности
В процессе изготовление таких реле используют надёжные микропроцессоры, что объясняет простоту настройки, а также высокую надёжность этих устройств. Конструкция реле контроля обязательно включает в себя схему, вычисляющую порядок чередования фаз, и в соответствие с заложенным в схему алгоритмом срабатывают контакты на выходе реле.
В самых простых устройствах на вход подаётся 3-фазы и ноль, а на выходе имеем реле с переключающимся контактом. Запитка внутренней схемы осуществляется за счет фазы L1. Также обычно присутствуют 2 и более индикаторов – в зависимости от модели и производителя.
В более продвинутых устройствах присутствуют регулятор времени срабатывания (задержки) и схема, которая реагирует как на понижение, так и на повышение напряжения.
На выходы реле контроля можно подключать магнитные пускатели и контакты для запуска электродвигателей или любую сигнальную цепь, предупреждающую об отклонения в сети от нормы.
Типы
Самые распространенные типы реле контроля фаз, которые в основном используют на производстве и в бытовых условиях это ЕЛ11, ЕЛ12, ЕЛ13 и ЕЛ11МТ, ЕЛ-12МТ.
Для защиты источников питания, АВР, генераторов и преобразователей электроэнергии используют ЕЛ11 и ЕЛ11МТ.
Для обеспечения безопасности электродвигателей кранов мощностью до 100 кВт применяют ЕЛ-12 и ЕЛ12МТ.
ЕЛ13 применяется в основном при подключении реверсивных электродвигателей до75 кВт.
Крепление данных реле можно осуществить как с помощью DIN-рейки, так и с помощью крепёжных винтов.
Характеристики
Ниже приведены основные характеристики реле.
1) Рабочие напряжения:
- EЛ11 – 100 V, 110 V, 220 V, 380 V, 400 V, 415 V
- ЕЛ12 -100 V, 200V, 280 V
- ЕЛ13 – 220 V, 380 V
2) Предел срабатывания реле.
а) При симметричном снижений напряжений на фазе:
- EЛ11 – 0. 7 * Uфн
- ЕЛ12 – 0,5 * Uфн
- ЕЛ13 – 0,5 * Uфн
7 * Uфнб) При разрыве 1-ой или более фаз:
- Срабатывают все виды реле.
в) При неправильном чередования фаз
- ЕЛ11,ЕЛ12 – срабатывают
- ЕЛ13 – не срабатывает
3) Время задержки (срабатывания) в секундах
- ЕЛ11,ЕЛ12 – 0,1 до 10
- ЕЛ13 – не более 0,15
4) Рабочие температуры:
- ЕЛ11,ЕЛ12 – -40до +40 С
- ЕЛ13 – – 10 до +45 C
5) Температура хранения от -60 до +50
6) Масса устройства
- ЕЛ11,ЕЛ13 – 0,3 кг
- ЕЛ12 -0,25 кг
Как подключить реле
Если при подключении промышленного или бытового оборудования используются частотные преобразователи, то использование реле контроля фаз вовсе не обязательно.
Частотный преобразователь не чувствителен к расположению и он всегда преобразует переменное напряжение в постоянное.
Непосредственное подключение осуществляется по инструкции как подключить реле именно этого типа. Довольно часто схема подключения изображена на корпусе устройства. Для этого следует обратить внимание на различные фото реле контроля фаз.
Подключение к внешним и внутренним источникам осуществляется с помощью проводов под зажимы. Под него подводят либо один провод сечением 2,5 мм либо два провода с сечением до 1,5 мм. Для подключения обязательно нужно соблюсти строгое чередование фаз A, B и С.
Обычно реле проверяет разрыв плюса их чередование, и уровень напряжения сети. При обнаружении неисправности в сети в действие вступает реле. Схема подключения может быть как трёх проводная без ноля, так и четырёх проводная с нулём. В квартирах часто применяется такая схема подключения. Подключаемую нагрузку формируют равномерно на каждую из 3-х фаз.
При не совпадении входного напряжения с нормой, срабатывает реле, но для того чтобы не пропадал ток во всей квартире целиком, делают вместо одного общеквартирного три различных реле по одному на каждую фазу.
При выходе за заданные значения какой-либо из фаз, срабатывает реле, отвечающее за данный контур, а остальная нагрузка (при условии нахождении в границах нужного диапазона) продолжает работать.
Рассмотрим схему подключения с нулем. Такая схема обеспечивает полный контроль над напряжением на каждой фазе, перекос и правильное чередование, и еще стоит отметить тот факт, что они применяется, как промышленный вариант. На выходе устройства с помощью силового контакт подсоединяем контактор, который одним концом своей обмотки подключён к нулевому проводу, а вторым концом к выходу одной из фаз.
Контакты 1, 2 и 3 подключают напряжение снятое с реле контроля напряжения на любую трёхфазную нагрузку такую как электродвигатель, или проточные обогреватели высокой мощности и прочее. Внутренняя схема реле измеряет значение напряжения на каждой из фаз и при нахождении U пределах нормальных значений, то подаёт энергию на подключённый контактор. Тот в свою очередь держит контакты в замкнутом состояние, и напряжение достигает внешней подключенной нагрузки.
В случае если вольтаж на любой из фаз выходит за заданный нами диапазон, то реле прекращает питать обмотку нашего контактора и тот, в свою очередь, размыкает свои контакты, обесточивая всю подключенную внешнюю нагрузку.
Если происходит возвращение внешнего источника напряжения в заданный рабочий диапазон, реле, спустя какое-то время вновь подаёт напряжение на клемы контактора, затем тот замыкает нашу цепь вновь. Различные схемы реле контроля фаз приведены ниже.
Выбор реле
Выбор нужного нам типа реле зависит непосредственно от технических характеристик подключаемого устройства и самого реле. Рассмотрим, какое реле лучше выбрать нам на примере подключения АВР (автомата ввода резервного питания). Сначала определяем нужный нам вариант подключения с нулевым проводом или без него.
Затем выясняем нужные нам параметры самого реле. Для подключения АВР необходимы такие рабочие характеристики в этом устройстве: контроль над слипанием и над обрывом фаз, контроль последовальности; задержка должна быть 10-15 сек; и должен присутствовать контроль за колебаниями заданного напряжение ниже или выше нужного нам порога.
Для подключения по схеме с нулевым проводом нужен визуальный контроль по каждой фазе. При подключениях АВР можно выбирать тип реле EЛ11.

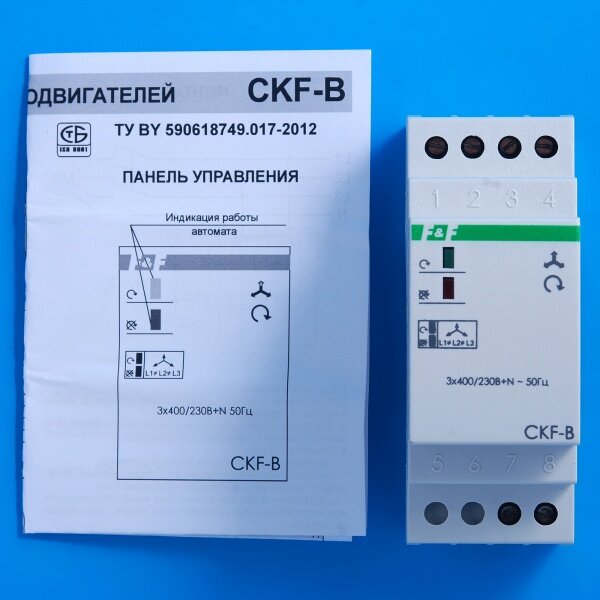

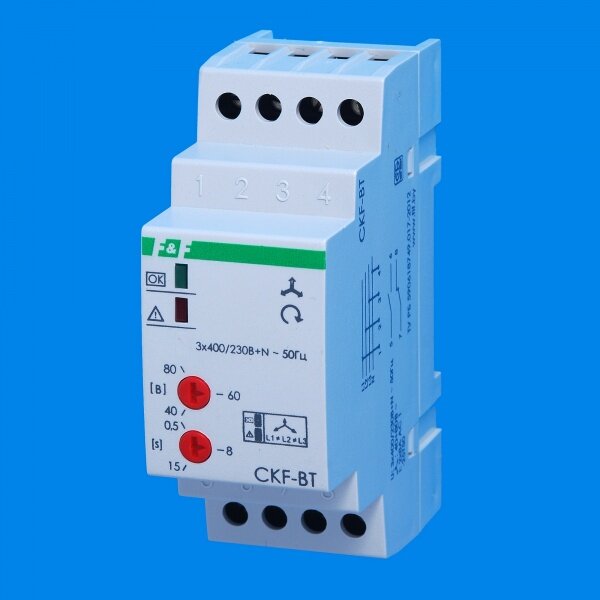

Фото реле контроля фаз
Назначени и схема реле контроля фаз, подключение трехфазной системы
В последнее время широко используется импортное электрооборудование, на котором сказывается некачественное электрообеспечение питающей сети и его правильность подключения. Такие неисправности, как обрыв фаз, перекос тока и напряжения негативно сказываются на дорогостоящем оборудовании или же полностью выводят его из строя.
При работе с трёхфазными асинхронными электродвигателями необходимо соблюдать правильность подключения, так как при неправильной фазировке произойдёт вращение в противоположную сторону, что чревато последствиями и выходом из строя механических элементов системы. Для устранения подобных ситуаций необходимо ввести дополнительную защиту в виде блока реле контроля фаз. При использовании в системах такого устройства значительно повышается безопасность электрических установок, что предотвращает выход из строя электрооборудования.
Назначение прибора
Основное применение реле получило в автоматизированных системах управления. Основным назначением его является обеспечение слежения за наличием симметрий напряжений каждой из фаз, порядок их чередования в трёхфазной сети, защита от обрыва одной из фаз и недопущении асимметрии фазных напряжений.
Может выполнять роль защиты электрооборудования при аварийной ситуации.
youtube.com/embed/NsBoh2JCahE»/>
Устройство обладает автоматическим режимом самовозврата в случае восстановления работоспособности электрической сети после аварийного отключения электрооборудования. Внутренняя электронная схема отслеживает за параметрами электросети.
При нормальных параметрах электроснабжения включается встроенное электромагнитное реле, которое подключает напряжение к электрическим потребителям. В случае отклонения электрических параметров от нормы внутренняя схема управления подает сигнал для отключения устройства, а при восстановлении параметров в норму происходит восстановление питания к нагрузкам.
Аварийные ситуации
При обрыве двух или трёх фаз одновременно устройство контроля отключается мгновенно. Устройство постоянно контролирует напряжение в электросети и предусматривает следующие аварийные ситуации:
- Обрыв одной из фаз;
- При перекосе, в случае несимметричного или симметричного напряжения на выходе из допускаемых параметров;
- Неправильная очерёдность подключения.
Типы устройств контроля обрыва фаз
Отечественный производитель выпускает множество различных типов устройств защиты как для трёхфазной, так и однофазной сети. Самыми распространёнными являются реле из серии ЕЛ-11Е, ЕЛ-12Е, ЕЛ-13Е. Такие устройства рассчитаны для работы в наших электросетях, где каждый тип устройства находит своё предназначение и область применения.
Устройство ЕЛ-11Е выполняет контролирование величины напряжения и выполняет функцию защиты генераторов и источников питания. ЕЛ-12Е выполняет функции о слежении за порядком чередования фаз и асимметрии напряжений между фазами. Применяется для защиты электродвигателей с мощностями не более 100кВт, и вращением в одном направлении. ЕЛ-13Е используется для защиты от перекоса фаз асинхронных двигателей мощностью не более 75кВт.
Время срабатывания таких устройств из серии ЕЛ — 0,1 с, 0,15 с, 0,5 с и возможностью регулировки задержки от 0,1 с до 10 секунд. Задержка даёт возможность избежать ложных срабатываний, созданных от помех в электросети.
Все типы устройств защит имеют на лицевой стороне корпуса индикацию нормального и аварийного режима сети. Функционально состоит из узла управления, который используется в качестве измерительного устройства, и исполнительного (силового).
Узел управления осуществляет за слежением состояния электрической сети и имеет регулировки:
- Установка нижнего и верхнего порогов по напряжению;
- Установка задержки срабатывания.
Силовая часть состоит из электромагнитного реле, контакты которого используются в качестве коммутации нагрузок электрической сети.
Схема подключения
Устройство имеет клемы (L1, L2, L3) которые подключаются к трёхфазному напряжению. Нулевой провод в таких моделях обычно не выводится. Для цепей управления используется около шести рабочих клем.
Используются две пары контактов, одна из которых является переключающей цепи магнитного пускателя, а вторая используется в цепях управления электрооборудованием.
Разные модели реле могут иметь свои конструктивные особенности подключения, поэтому рекомендуется использовать документацию. При настройке устройства можно столкнуться с разными вариантами регулировки и настройки.

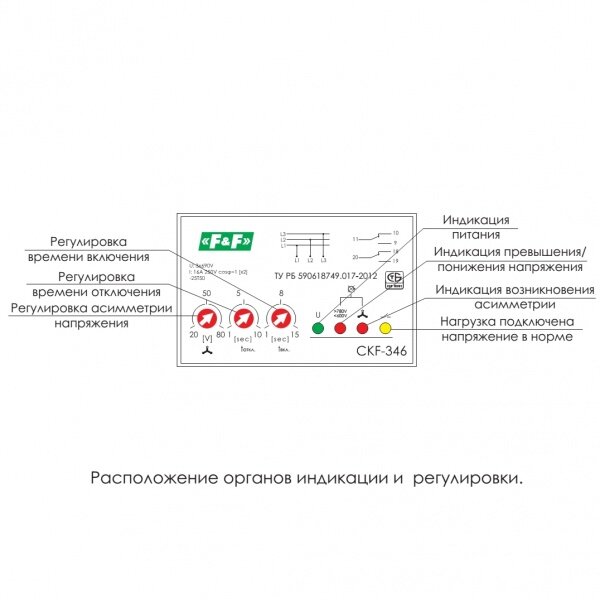

Более простые модели использует один или два потенциометра, а у моделей из верхней линейки имеются расширенные элементы настройки.
Зачастую встречаются блочные микровыключатели, находящиеся на печатной плате в отдельной нише. Установка переключателей в определённое положение создаёт заданная конфигурация. Необходимые параметры устанавливаются при помощи потенциометров либо микропереключателей для заданных значений защиты.
Схема подключения фазового контроллера/ реле обрыва фазы
Когда мы говорим о трехфазной силовой проводке или проектировании или установке трехфазного электрического щитка, первое и важное — это проектирование и защита.
контроллер фаз или устройство обрыва фазы (чередования фаз) — это устройство защиты, которое лучше подходит для трехфазной платы питания или для трехфазной электрической машины. Обрыв фазы — это устройство, которое не слишком велико и не имеет цены, но я думаю, что без этого трехфазная главная электрическая панель или распределительный щит будут неполными.В этом посте мы расскажем о сбое фазы и его преимуществах. Вкратце, в этом посте мы будем называть сбой фазы с именем PF.
Мы не только поговорим о его работе, но также поговорим о его подключении и использовании в трехфазной электрической панели или распределительном щите.
Что такое схема реле обрыва фазы / устройство фазового регулятора и как оно работает?
Проще говоря, PF — это защитное устройство, которое мы используем в трехфазных основных платах, особенно мы используем его в тех панелях, в которых питание идет от магнитного контактора.Когда одна из фаз отключена или не поступает на материнскую плату, фазовый контроллер автоматически отключает все питание, это означает, что устройство PF отключает ток катушки контактора, а контактор отключает или отключает питание.
Короче говоря, магнитный контактор требуется для PF или контроллера. Однако я хочу привести еще один пример, из которого вы поймете важность контроллера устройства обрыва фазы.
Например, пример:
Если вы подключаете 3-фазный двигатель к контактору / пускателю двигателя и запускаете двигатель, нажав зеленую кнопку.Теперь ваш двигатель запускается и работает, но в случае, если одна из ваших фаз отключена или не подходит к материнской плате. или ваш главный автоматический выключатель в одной точке не работает. Итак, в этом случае у вашей материнской платы и двигателя отсутствует одна фаза, в это время устройство PF будет активировано и отключит ваш магнитный контактор, или мы можем сказать, что оно отключит магнитный контакт или ток катушки.В этом контроллере фаз внутренне установите реле и схему, которые измеряют фазы и отключают реле, когда одна фаза отсутствует в цепи обрыва фазы.
Как вы знаете, все мы используем реле перегрузки для защиты трехфазных машин, но в случае пропадания одной фазы срабатывание и активация реле требовали некоторого времени для защиты вашей машины.
Однако, если мы установим или подключим фазовый контроллер к нашей главной панели управления, мы сможем сохранить всю нашу трехфазную электрическую машину одновременно, когда фаза отсутствует, или мы можем сказать, что это двойная защита.
Как подключить или установить фазовый контроллер / реле обрыва фазы, схема
Устройство PF — это тип реле, принципы работы которого относятся к фазам.Это устройство имеет 3 точки, которые для L1 L2 L3, и когда мы подключаем 3-фазное питание к этим контактам, они активируют цепь и начинают тестирование фаз. В этом устройстве установлено реле, и у них есть три точки, в которых одна является общей, а другие нормально разомкнутыми (NO) и нормально замкнутыми (NC). Когда наш главный автоматический выключатель выключен, реле устройства PF находится в нормально замкнутом положении между 1 и 2 точками, и когда мы включаем наш главный автоматический выключатель, 3-фазное питание запускается на устройство обрыва фазы, и реле устройства срабатывает и выполняет NC-соединение.
между 2 и 3 контактами.В случае, если наша одна фаза отсутствует в цепи, устройство обесточит реле и снова замыкает контакты между 2 и 3 точками.
Надеюсь, вы поняли, как работает реле обрыва фазы, теперь давайте поговорим о приведенной ниже схеме, на приведенной ниже схеме я соединяю обрыв фазы с автоматическим выключателем и контактором / пускателем двигателя, а также реле перегрузки.
На диаграмме ниже я полностью подключаю 3-фазный двигатель, потому что, если я не покажу полный метод, а только фазовый контроллер, вы не поймете полностью.
Обратите внимание, что из-за неправильного подключения приведенная выше диаграмма является обновленной.
На приведенной выше диаграмме я показал полный метод подключения или подключения схемы реле обрыва фазы с автоматическим выключателем, контактором, реле перегрузки, кнопочными переключателями, и электродвигатель, но давайте поговорим об этом пошагово.
- Прежде всего, выполните соединение между автоматическим выключателем MCB и контактором / пускателем двигателя.
- Затем выполните соединение между 3 проводом между контактом или и реле перегрузки.
- Затем установите трехфазное соединение для устройства контроля фазы PF и подключите его, как показано на схеме выше.
- Затем получите точку подключения L1 в устройстве PF и подключитесь к общей точке для реле в PF, которая равна 2.
- После этого выполните соединение между точкой 3 PF и точкой 96 NC реле перегрузки.
- После получения соединения от точки 95 реле перегрузки и подключения его к контактору нормально разомкнуть вспомогательную точку и красную кнопку, которая обычно замкнута.
- Затем подключите проводное соединение от других точек подключения красного переключателя, которые выключены, нажмите кнопку и подключите к переключателю на кнопке, зеленая кнопка которой имеет нормально разомкнутые контакты.
- Теперь подключите зеленый переключатель к контакту с другой стороны и подключите к нему нормально разомкнутые вспомогательные контакты, а затем подключите провод к катушке контактора.
- Теперь подключите разъем L1, который показан красным цветом, и подключите к катушке другую сторону, как показано на схеме выше.
- Наконец, подайте входящее питание на 3-полюсный выключатель MCB (автоматический выключатель), а затем выключите автоматический выключатель и выполните соединение между трехфазным электродвигателем и главными контактами перегрузки.
Как подключить 3-фазный двигатель?
Как подключить 3-х полюсный МСБ?
Надеюсь, теперь вы полностью разобрались с проводкой реле обрыва фазы или контроллера фазы подключения, INSHALLAH я напишу более полезный пост об электрических технологиях.
Обратите внимание, что некоторые реле обрыва фазы или контроллер фазы также имеют нейтральную точку, и вы должны обеспечить нейтраль для устройства. Это будет выделено или названо с помощью N или mp.
Портативный дефибриллятор — The Official Escape from Tarkov Wiki
Портативный дефибриллятор | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
опыт
Реле контроля обрыва фазы / напряжения широко применяется в воздушных компрессорах, электродвигателях, насосах, вентиляторах, системах кондиционирования воздуха, воздуходувках, лифтах, лифтах, кранах, холодильных установках, карьерных экскаваторах и конвейерах и т. Д.
5%
