Каждый кабель или провод рассчитан на определенную токовую нагрузку, которую он в состоянии выдерживать неограниченно длительный срок, сохраняя электротехнические свойства металла и изоляции. Чем больше заряженных частиц проходит через сечение кабеля, чем выше его сопротивление и больше нагрузка, тем сильнее он будет разогреваться. Зная, как рассчитать мощность кабеля, можно самостоятельно спроектировать или модернизировать электрическую сеть квартиры, коттеджа, дачи, гаража и мастерской так, чтобы при минимальных финансовых вложениях обеспечить эффективность, безопасность и комфортность ее использования.
Провода и кабели
Прежде чем ответить на вопрос, как выбрать сечение провода, надо определиться, что такое провод, чем он отличается от кабеля, в каких случаях необходим провод, а в каких – кабель, какой именно провод нужен? Провод – это одна или несколько изолированных жил-проводников или группа жил, сплетенных между собой и объединенных тонким слоем изоляции.
Свойства материала, из которого сделаны токопроводящие жилы провода или кабеля, определяют, сколько энергии сможет передавать проводник:
- В современных квартирах и домах для прокладки электропроводки обычно используют медные провода, удельное сопротивление которых почти в 2 раза ниже алюминиевых. Они пластичны, прочны, легко паяются, свариваются и меньше перегреваются.
- Алюминиевые провода дешевые и легкие, но плохо держат затяжку, быстро окисляются и обладают меньшей, чем у медных электропроводностью.
- Провода с алюминиевыми, покрытыми медью жилами, дешевы, легки, имеют средние по сравнению с медью и алюминием сопротивление и электропроводность.
Чем ниже пропускная мощность кабеля (или провода), тем больше должно быть его сечение.
Что такое сечение провода?
Сечение провода или кабеля – это площадь среза проводника (без учета толщины слоя изоляции), по которому проходит ток. Каждая единица площади может пропустить определенное количество заряженных частиц. Чем толще провод и, соответственно, больше его сечение, тем легче заряженным частицам перемещаться по нему, тем меньше сопротивление, которое они встречают, тем меньше греется провод или кабель, частью которого он является. В зависимости от формы среза жилы значение площади можно вычислить по формулам площади круга, прямоугольника или треугольника, предварительно измерив его диаметр, например, штангенциркулем.
Если вы хотите определить оптимальное сечение провода, токопроводящая жила которого состоит из множества сплетенных между собой проволочек, вычислите сечение одной из таких проволочек и умножьте полученное значение на их количество в жиле. Площади срезов фазных проводов в трехфазном кабеле не суммируются.
Для чего нужен расчет сечения кабеля?
Расчет сечения провода или кабеля позволяет определить максимальную мощность нагрузки электрической сети, организовать бесперебойное безопасное электроснабжение квартиры или дома с учетом потребностей жильцов, обеспечить комфортное применение бытовых приборов. Зная, какую нагрузку даст запитанное от электросети оборудование, несложно вычислить оптимальное сечение проводки, воспользовавшись несколькими из предложенных ниже формул.
Что будет, если неправильно рассчитать сечение?
Перегрев проводки не только приведет к изменению вольтамперных характеристик сети, что скажется на работе электрооборудования, но и может оплавить ее изоляцию, спровоцировав КЗ, в результате которого, если пакетник сработает с задержкой, выйдут из строя включенные в сеть приборы, например, заряжающийся от сети ноутбук.
Можно, конечно, выбрать в магазине провода с внушительным диаметром, поставить соответствующие оборудованию по мощности пакетники, застраховав себя от необходимости менять проводку из-за того, например, что вы чаще начали пользоваться дрелью или купили микроволновку помощнее. Перегреваться от включения в сеть дополнительных потребителей провода однозначно не будут, с коротким замыканием пакетник справится – сработает электромагнитный расцепитель. Но обойдется такая проводка существенно дороже.
Что влияет на нагрев проводов? Плотность тока
Проводка может перегреваться из-за низкого качества проводов и их соединений, из-за высокой нагрузки на линию в результате короткого замыкания. Усугубляют ситуацию такие факторы, как высокая температура окружающего воздуха, прокладка нескольких проводов в один кабель-канал, расположенные слишком близко греющиеся предметы, нарушение теплообмена электросети с окружающим пространством.
Чтобы не допустить ошибок в монтаже и не спровоцировать перегрев проводки, нужно учитывать плотность тока. Плотность тока – это количество зарядов, протекающих в единицу времени через единицу площади.
При открытом расположении проводки оптимальная плотность тока для алюминия составляет 3,5 А/мм2, при закрытом – 3 А/мм2
. Для меди эти цифры будут, соответственно, 5 А/мм2 и 4 А/мм2. Если вы планируете обустроить проводку в помещении с повышенной температурой, сечение кабеля нужно пересчитать, применив к нему коэффициент 0,9 на каждые 10 °C превышения температуры сверх 20 °C. Это значит, что в случае обустройства проводки в помещении с температурой воздуха, например, 40 °C, коэффициент, который вы должны будете применить, составит 0,9 × 0,9 = 0,92 = 0,81.Определяем группы потребителей
Рассчитывая сечение кабеля, вы должны учесть, что значение этого параметра определяется по тому из проводов, на который будет приходиться максимальная нагрузка, например, по кухонному, где одновременно в сеть могут быть включены стиральная машина, электрочайник и хлебопечка.
Распределение всех, имеющихся в коттедже или квартире потребителей, на группы позволяет максимально экономно и комфортно обустроить электропроводку, разделив ее на несколько отдельных ветвей. Для каждой из таких ветвей в зависимости от мощности комплекта потребителей в цепь встраивается отдельный автомат, что позволяет прокладывать кабель, оптимально соответствующий нагрузке именно этой группы бытовых электроприборов.
Коэффициент спроса Кс дает возможность учесть вероятность включения на продолжительное время сразу всех потребителей выделенной ветви. Сравните значения мощности и приведенной мощности в таблице ниже.
Открытая и закрытая прокладка проводов
При открытой прокладке провода устанавливаются над поверхностью строительных конструкций. При закрытой – прокладываются внутри элементов конструкции строения в специально подготовленных каналах, в пустотах и нишах строительных конструкций, в бороздах под штукатурку, в коробах и трубах.
Закрытая проводка чаще всего прокладывается в гофре, кабель-каналах или в пустотах строительных конструкций, где провод или кабель также контактируют с воздухом, но уже в закрытом пространстве, где он не циркулирует, а значит, практически не отводит тепло. В соответствии с п.7.1.37 ПУЭ, а также п. 15.5 СП 256.1325800.2016 в зданиях, стены и перекрытия которых выполнены из негорючих или слабогорючих материалов наподобие кирпича или бетона, допускается прокладка проводов и кабелей без дополнительной защиты под штукатуркой или в подстилающем слое пола. В этом случае провода и кабели соприкасаются уже не с воздухом, а с материалом стен и штукатурки, с помощью которой заделали штробу.
Теплопроводность воздуха – 0,0244 Вт/(м∗К). Теплопроводность, например, керамического кирпича начинается от 0,4 Вт/(м∗К), теплопроводность, гипса, составляющего основу штукатурки, – 0,3 Вт/(м∗К). Это значит, что при закрытой прокладке кабеля под штукатуркой в случае перегрузки тепло от него будет отводиться почти в 12 раз быстрее, чем при открытой прокладке. Но если штробу заполнить макрофлексом, теплопроводность которого – 0,03 Вт/(м∗К), то есть чуть больше, чем у воздуха, или проложить провода в кабель-канале, проводка будет перегреваться сильнее, чем при открытой прокладке из-за отсутствия циркуляции.
На фото ниже вы видите открытую проводку, выполненную в стиле ретро.
Выбираем по мощности и длине
Рассчитать сечение провода или кабеля по мощности и длине можно, предварительно определив суммарную мощность всех потребителей в соответствии с данными, указанными в паспорте каждого бытового прибора.
Полученное значение нужно умножить на коэффициент спроса, который, если вы не планируете включать одновременно все приборы в доме, можно принять равным 0,8 или определить по приведенной нами выше таблице. Коэффициент запаса позволяет «оставить место» для тех бытовых приборов, которые вы когда-либо купите, и обычно принимается равным 1,5 или 2.
Справка! Следует учесть, что существуют устройства, например, электромоторы, перфораторы, с реактивным видом нагрузки, возвращающие в сеть часть накопленной от источника энергии, тем самым создавая паразитную энергию, которая не может быть использована потребителем и расходуется на нагрев кабеля. Чтобы рассчитать мощность такого прибора, нужно разделить указанную в его паспорте реактивную мощность (она измеряется в ВАрах) на cosφ. При отсутствии значения угла смещения фаз cosφ принимают равным 0,7. Полученный результат суммируется с мощностью остальных потребителей до применения к ним коэффициентов-поправок.
Номинальный ток для проводки с напряжением 220 В определяем делением полученного значения общей мощности на 220 (уточните напряжение в вашей проводке, оно может отличаться). Сечение провода определяем, например, по таблице ниже.
Чтобы убедиться, что потеря напряжения не выше допустимых 5 %, рассчитываем это значение. Оно должно составить не более 5 % от 220 В, то есть 11 В. Делением полученного числа на силу тока, найденную по таблице для запланированной нами нагрузки, получаем сопротивление R, подставляем его в формулу S = R ∗ ρ ∗ L, где ρ – удельное сопротивление материала, из которого сделана токопроводящая жила, L – планируемая длина кабеля, и выводим минимальное значение сечения проводки.
Выбираем по току
Чтобы определить сечение проводки по току, нужно значение суммарной мощности разделить на 0,92 от напряжения в вашей сети или, если речь идет о трехфазном проводе, на 1,7 от напряжения в сети.
По полученной силе тока находим значение в приведенной ниже таблице.
Важно! Чтобы выяснить, какой ток должен пропускать провод, не перегреваясь, нужно найти отношение мощности оборудования к напряжению в сети, которое далеко не всегда соответствует идеальному значению 220 В и может отклоняться от него в диапазоне от 190 до 250 В. Если вы хотите, чтобы ваша электропроводка работала безукоризненно, прежде чем приступить к расчетам, замерьте напряжение с помощью мультиметра. Чем оно выше, тем меньший ток протекает по проводу.

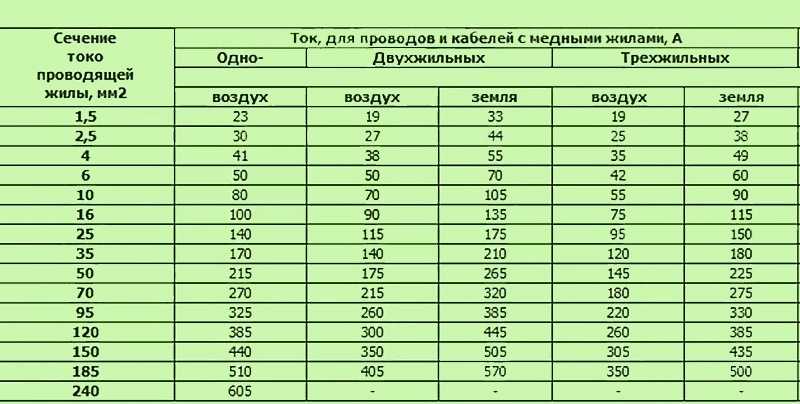

ПУЭ: таблица расчета сечения кабеля по мощности и току
Если вы знаете мощность электроприборов, которые в перспективе будут запитаны от электросети вашей квартиры или вашего дома, определить сечение провода или кабеля несложно. В столбце того вида проводки, который вы собираетесь прокладывать, таблицы, представленной ниже, найдите материал, из которого сделаны жилы провода.
Если вы хотите узнать, на какой номинальный ток должна быть рассчитана электрическая сеть вашей квартиры, и собираетесь проложить, например, медные провода, найдите в соответствующем столбце мощность вашей проводки, под ней – предполагаемую нагрузку и сопоставьте ее с близлежащим значением силы тока.
Токовые нагрузки в сетях с постоянным током
Подбираете ли вы сечение провода по величине силы тока для переменной или постоянной сети – разницы нет. Нагрузка для одножильных проводов сетей с постоянным током рассчитывается по таким же таблицам, как для сетей с переменным. Чтобы определить силу тока I, который будет проходить через кабель, нужно мощность нагрузки разделить на напряжение в сети. Чтобы найти сопротивление R провода, делим напряжение на силу тока, полученную в предыдущем действии. Воспользовавшись табличным значением удельного сопротивления проводника ρ, по формуле S = (ρ ∗ L) / R найдем сечение кабеля S.
Сечение кабеля вы можете найти и по таблице.
Чтобы убедиться, что напряжение на его концах не перешагнуло минимально допустимый порог 0,5 В, проверьте полученную вами по таблице цифру, подставив в формулу U = p ∗L ∗ I / S данные вашей сети.
Самостоятельно рассчитать сечение кабеля для проводки квартиры или частного дома несложно, тем более, если вы собираетесь менять какую-то ветвь и потребители уже разведены по группам в вашем распределительном щитке. Труднее сделать то же самое в экстремальных условиях повышенной температуры, влажности или в случае, когда неудачное решение вопроса может обесточить ваше жилище не на один день. Иногда обращение к профессионалам может стать лучшим решением.
Как рассчитать сечение провода по нагрузке
Кабель, передающий электрический ток, – один из важнейших элементов электрической сети. В случае выхода кабеля из строя работа всей системы становится невозможной, поэтому для предотвращения отказов, а также опасности возгорания от перегрева, следует произвести точный расчёт сечения кабеля по нагрузке.
Такой расчёт дает уверенность в безопасной и надёжной работе сети и приборов, но что ещё важнее – безопасности людей. Выбор сечения, недостаточного для токовой нагрузки, приводит к перегреву, оплавлению и повреждению изоляции, а это, в свою очередь, – к короткому замыканию и даже пожару. Так что для проведения расчётов и тщательного выбора подходящего кабеля есть масса причин.
Что необходимо для расчёта сечения кабеля по нагрузке
Основной показатель, помогающий рассчитать сечение и марку кабеля – предельно допустимая длительная нагрузка (по току). Если проще, то это – величина тока, которую кабель способен пропускать в условиях его прокладки без перегрева достаточно долго. Для этого необходимо простое арифметическое суммирование мощностей всех электроприборов, которые будут включаться в сеть. Рассмотрим пример: вот перечень некоторых, наиболее часто встречающихся бытовых приборов, который представлен в таблице ниже.
таблице ниже.
|
Электроприбор |
Мощность, Вт |
|
LCD телевизор |
140-300 |
|
Холодильник |
300-800 |
|
Бойлер |
1500-2500 |
|
Пылесос |
500-2000 |
|
Утюг |
1000-2000 |
|
Электрочайник |
1000-2500 |
|
Микроволновая печь |
700-1500 |
|
Стиральная машина |
2500 |
|
Компьютер |
300-600 |
|
Освещение |
300-1500 |
|
Фен |
1000-2500 |
|
Всего (примерно) |
10000-20000 |
Следующим важным этапом, позволяющим достичь безопасности, является расчёт сечения кабеля по нагрузке, для чего необходимо подсчитать силу тока, используя формулу:
1.
Для однофазной сети напряжением 220 В:
,где:
— Р – это суммарная мощность для всех электроприборов, Вт;
— U — напряжение сети, В;
— КИ = 0.75 — коэффициент одновременности;
Получив точное значение величины тока, следует обратиться к таблицам, позволяющим найти кабель или провод требуемого сечения и материала. Но если полученное значение величины тока не совсем совпадает с табличным значением, то не стоит «экономить», а лучше выбрать ближайшее, но большее значение сечения кабеля. Пример: при напряжении сети 220 В полученное значение величины тока составило 22 ампера, ближайшее большее значение (27 А) имеет медный провод или кабель из меди, сечением 2,5 мм кв. Это означает, что оптимальным выбором станет именно такой кабель, а не с сечением 1,5 мм кв., имеющим значение допустимого длительного тока 19 А. Если выбирается кабель с алюминиевыми жилами, то лучше взять сечение жилы не 2,5, а 4 мм кв.
|
Сечение токо-
|
Медные жилы проводов и кабелей | |||
|
Напряжение 220В |
Напряжение 380В | |||
|
Ток. А |
Мощность. кВТ |
Ток. А |
Мощность кВТ | |
|
1.5 |
19 |
4.1 |
16 |
10.5 |
|
2.5 |
27 |
5.9 |
25 |
16.5 |
|
4 |
38 |
8. |
30 |
19.8 |
|
6 |
46 |
10.1 |
40 |
26.4 |
|
10 |
70 |
15.4 |
50 |
33 |
|
16 |
80 |
18.7 |
75 |
49.5 |
|
25 |
115 |
25.3 |
90 |
59. |
|
35 |
135 |
29.7 |
115 |
75.9 |
|
50 |
175 |
38.5 |
145 |
95.7 |
|
70 |
215 |
47.3 |
180 |
118.8 |
|
95 |
265 |
57.2 |
220 |
145. |
|
120 |
300 |
66 |
260 |
171.6 |
мм
3
4
2|
Сечение Tоко-
|
Алюминиевых жилы проводов и кабелей | |||
|
Напряжение 220В |
Напряжение 380В | |||
|
Ток. А |
Мощность. кВТ |
Ток. А |
Мощность кВТ | |
|
2. |
22 |
4.4 |
19 |
12.5 |
|
4 |
28 |
6.1 |
23 |
15.1 |
|
6 |
36 |
7.9 |
30 |
19.8 |
|
10 |
50 |
11 |
39 |
25.7 |
|
16 |
60 |
13. |
55 |
36.3 |
|
25 |
85 |
18.7 |
70 |
46.2 |
|
35 |
100 |
22 |
85 |
56.1 |
|
50 |
135 |
29.7 |
110 |
72.6 |
|
70 |
165 |
36.3 |
140 |
92. |
|
95 |
200 |
44 |
170 |
112.2 |
|
120 |
230 |
50.6 |
200 |
132 |
5
2
4Расчёт сечения кабеля по нагрузке для помещений
Предыдущий расчёт позволил точно вычислить материал и сечение вводного кабеля, по которому будет идти общая максимальная нагрузка. Теперь следует произвести аналогичные расчёты по каждому помещению и его группам. И вот почему: нагрузка на розеточные группы может значительно отличаться. Так, розетки с подключённой стиральной машиной и феном нагружены гораздо больше, чем розетка для миксера и кофеварки на кухне.
Поэтому не стоит «упрощать» задачу, без раздумий укладывая провод сечением 2,5 квадрата на розетки, так как иногда этого просто не хватит.
Следует помнить, что суммарная нагрузка в помещении состоит из 1) силовой и 2) осветительной. И если с осветительной нагрузкой всё ясно – она выполняется медным проводом с сечением в 1,5 мм кв., то с розетками не так всё просто. Следует помнить, что обычно кухня и ванная комната – наиболее «нагруженные» линии, так как именно там расположены холодильник, электрочайник, бойлер, микроволновка, а иногда и стиральная машинка. Поэтому лучше всего распределить эту нагрузку по различным розеточным группам, а не использовать блок на 5-6 розеток. Если такой возможности нет, то питающий помещение и подводной кабель к розеткам должен быть сечением, 4 мм кв. и выше. При монтаже электропроводки чаще всего применяют провода и кабели ВВГ-ВВГнг, ПУНП, ПУГНП или ПВС.
Иногда от «специалистов» можно услышать, что для розеток в остальных помещениях достаточно и «кабеля-полторушки», однако выдели бы вы те чёрные полосы, видные из-под обоев, которые оставляет после себя прогоревший кабель после включения в него масляного обогревателя или тепловентилятора! Здесь не место для экспериментов, это – жизнь и здоровье родных, близких, и Ваши собственные!
Как определить сечение провода по диаметру и наоборот: формулы и готовые таблицы
Провода широко применяются в области электрических сетей различного назначения.
Транспортировка энергии с помощью кабельно-проводниковой продукции на первый взгляд кажется простой и понятной.
Однако для обеспечения безопасной эксплуатации электропроводки необходимо учитывать ряд важных нюансов при проектировании и строительстве электрических сетей. Одной из таких деталей является возможность правильно рассчитать сечение провода по диаметру, ведь от точности определения зависит граница допустимого тока, проходящего через проводник.
Как определить сечение или диаметр, есть ли разница между этими параметрами? Попробуем разобраться в статье. Кроме того, мы подготовили сводные таблицы, которые помогут подобрать проводник в зависимости от условий монтажа электрической сети, материала изготовления жилы кабеля и мощностных характеристик подключаемых агрегатов.
Содержание статьи:
- Необходимость и порядок расчета
- Определение диаметра жилы проводника
- Расчет сечения электрического провода
- Определение диаметра сечения
- Таблицы для выбора подходящего проводника
- Выводы и полезное видео по теме 9001 9
- D — диаметр;
- R — радиус;
- S — поперечный разрез;
- π Является константой, соответствующей 3.14.
- D — диаметр;
- S — сечение поперечное;
- π Является константой, соответствующей 3.14.
Необходимость и порядок для расчета
Разнообразное оборудование различной мощности питается от электрического тока.
А диапазон мощностей очень обширен.
Каждый отдельный электрический аппарат представляет собой нагрузку, в зависимости от величины которой требуется ток определенной силы.
По «умолчанию» или банальному незнанию основ электрики проводники легко соединить, игнорируя все существующие требования к диаметрам и сечениям. Другой вопрос, что можно получить от такой практики при эксплуатации.
Требуемая величина тока для требуемой нагрузки может быть пропущена по проводам разного диаметра (сечения).
Но в условиях недостаточного сечения проводника для прохождения данного объема тока возникает эффект повышенного сопротивления. В результате отмечается нагрев провода (кабеля).
Если проигнорировать это явление и продолжать пропускать ток, существует реальная опасность нагрева до момента воспламенения. Такая ситуация грозит серьезной аварийной ситуацией. Именно поэтому расчеты и выбор цепей передачи тока в нагрузку требуют особого внимания.
Последствия неточных расчетов электрических проводников по сечению (диаметру) могут сопровождаться явлениями от незначительной деформации изоляционного материала до настоящего пожара и крупного пожара
Правильный расчет, грамотный подбор положительно влияет на работу оборудования действует как нагрузка.
Итак, кроме коэффициента запаса, расчет сечений электрического кабеля по диаметру или наоборот является обязательным действием с точки зрения обеспечения эффективной работы электрических машин.
Определение диаметра жилы проводника
На самом деле эту операцию можно выполнить простым линейным измерением. Для точного измерения рекомендуется использовать точечный инструмент, например, штангенциркуль, а еще лучше микрометр.
Относительно невысокий результат по точности, но вполне приемлемый для многих применений проволоки дает измерение диаметра обычной линейкой.
Измерение и определение диаметра сердечника точечным инструментом, которым является штангенциркуль. Этот метод линейных измерений дает достаточно точный результат для последующего расчета сечения проводника
Разумеется, измерение следует проводить в состоянии оголенного проводника, то есть предварительно .
Кстати, изоляционное покрытие, например, медного провода, тоже считается тонким слоем напыления лака, который тоже нужно снимать, когда требуется очень точный расчет.
Существует «бытовой» способ измерения диаметра, подходящий в случаях, когда под рукой нет точечных измерительных приборов. Для применения метода потребуется отвертка электрика и школьная линейка.
Проводник для измерения предварительно зачищают от изоляции, после чего туго наматывают виток к витку на стержне отвертки. Обычно наматывают десяток витков — удобное число для математических расчетов.
Измерение линейного диаметра — еще один широко используемый метод определения параметра проводника для расчета мощности (пропускной способности). Применяется с помощью обычной линейки и любого основания, куда допустимо намотать проводник (+)
Далее катушку, намотанную на стержень отвертки, измеряют линейкой от первого до последнего витка. Полученное значение на линии необходимо разделить на количество витков (в данном случае на 6). Результатом такого простого расчета и будет диаметр жилы провода.
Расчет сечения электрического провода
Для определения значения сечения жилы проводника придется воспользоваться математической формулировкой.
По сути, сечение жилы проводника — это площадь поперечного сечения — то есть площадь окружности. Диаметр которого определяют вышеописанным методом.
Сечение ядра на самом деле является площадью круга. Соответственно, расчет этого отрезка геометрической математики можно выполнить по традиционной формуле при условии, что известно значение диаметра или радиуса
Основываясь на значении диаметра, легко получить значение радиуса, разделив диаметр пополам.
Собственно, к полученным данным нужно добавить постоянную π (3.14), после чего можно рассчитать значение сечения по одной из формул:
S = π * R 2 или S = π/4*D 2 ,
Где:
Эти классические формулы также используются для определения сечения многожильных проводов.
Стратегия расчета остается практически неизменной, за исключением некоторых деталей.
В частности, изначально рассчитывается сечение одной жилы от балки, после чего результат умножается на общее количество проводов.
Сечение многожильного провода можно рассчитать тем же математическим методом, что и для одиночного провода, но дополнительно учитывается количество имеющихся жил как фактор
Почему следует считать важным фактором? Очевидный момент, связанный непосредственно законом Джоуля-Ленца, состоит в том, что параметр поперечного сечения проводника определяет границу допустимого тока, протекающего по этому проводнику.
Определение диаметра сечения
Допускается математическим расчетом определять диаметр жилы проводника, когда известен параметр сечения.
Это, конечно, не самый практичный вариант, учитывая наличие более простых методов определения диаметра, но использование такого варианта не исключено.
Измерение диаметра с высокой точностью с помощью стендового инструмента — микрометра, дает практически такой же результат при проведении расчетов по формуле
Для выполнения расчета потребуется практически такая же числовая информация, которая использовалась для рассчитать сечение по математической формуле.
То есть константа «π» и значение площади круга (сечения).
Применяя приведенные ниже значения формулы, получаем значение диаметра:
D = √4S/π ,
Где:
Применение этой формулы может быть актуально, когда известен параметр сечения и нет под рукой подходящих инструментов для измерения диаметра.
Параметр сечения можно получить, например, из документации на проводник или из таблицы для расчетов, где представлены наиболее часто используемые классические варианты.
Таблицы выбора подходящей жилы
Удобным и практичным вариантом выбора нужного провода (кабеля) является использование специальных таблиц, в которых указаны диаметры и сечения относительно мощности и/или проводимых токов.
Имея под рукой такую таблицу, можно легко и просто быстро определить проводник для необходимой электроустановки.
Определение нужных значений по классической таблице – один из самых удобных способов выбора нужного проводника при монтажных работах
Учитывая, что традиционными проводниками электроустановок являются изделия с медными или алюминиевыми жилами, существуют таблицы для обоих видов металлов.
Также в табличных данных часто представлены значения для напряжений 220 вольт и 380 вольт. Плюс считаются значения условий установки — закрытый или .
На самом деле получается, что на одном листе бумаги или на картинке, загруженной на смартфон, содержится объемная техническая информация, которая позволяет обойтись без отмеченных выше математических (линейных) расчетов.
Более того, многие производители кабельной продукции, чтобы упростить покупателю выбор необходимого проводника, например, для установки розеток, предлагают таблицу, в которую вносятся все необходимые значения.
Остается только определить, какая нагрузка планируется на конкретную электрическую точку и как будет производиться монтаж, и на основании этой информации выбрать правильный провод с медными или алюминиевыми жилами.
Примеры таких вариантов расчета диаметра провода по сечению приведены в таблице, где рассмотрены варианты медных и алюминиевых жил, а также способы прокладки проводки — открытого или скрытого типа. Из первой таблицы можно определить показатель.
Таблица соответствия диаметров медных и алюминиевых жил в зависимости от условий прокладки
| Мощность, Вт | Ток, А | Медная жила | Алюминиевая жила | |||||||||
| Открытого типа | Закрытого типа | Открытого типа | Закрытого типа | |||||||||
| S мм 2 | D мм | S мм 2 | D мм | S мм 2 9008 1 | D мм | S мм 2 | D мм | |||||
| 100 | 0,43 | 0,09 | 0,33 | 0,11 | 0,37 | 0,12 | 0,4 0 | 0,14 | 0,43 | |||
| 200 | 0,87 | 0,17 | 0,47 | 0,22 | 0,53 | 0,25 | 0,56 | 0,29 | 0,61 | |||
| 30 0 | 1,30 | 0,26 | 0,58 | 4 001,74 | 0,35 | 0,67 | 0,43 | 0,74 | 0,50 | 0,80 | 0,58 | 0,86 |
| 500 | 2,17 | 0,43 | 0,74 | 0,54 | 0,83 | 0,62 9018 5 | 0,89 | 0,72 | 0,96 | |||
| 750 | 3,26 | 0,65 | 0,91 | 0,82 | 1,02 | 0,93 901 85 | 1,09 | 1,09 | 1,18 | |||
| 1000 | 4,35 | 0,87 | 1,05 | 1,09 | 1,18 | 1,24 | 1,26 | 1,45 | 1,36 | |||
| 1500 | 6,52 | 1, 30 | 1,29 | 1,63 | 1,44 | 1,86 | 1,54 | 2,17 | 1,66 | |||
| 2000 | 8,70 | 1 ,74 | 1,49 | 2,17 | 1,66 | 2,48 | 1,78 | 2,90 | 1,92 | |||
| 2500 | 10,87 | 2,17 | 1,66 | 2,72 | 1,86 | 3,11 | 1,99 | 3,62 901 85 | 2,15 | |||
| 3000 | 13,04 | 2,61 | 1,82 | 3,26 | 2,04 | 3,73 | 2,18 | 4,35 90 185 | 2,35 | |||
| 3500 | 15,22 | 3,04 | 1,97 | 3,80 | 2,20 | 4,35 | 2,35 | 5,07 | 2,54 | |||
| 4000 | 17,39 | 3,48 | 2,10 | 4 ,35 | 2,35 | 4,97 | 2,52 | 5,80 | 2,72 | |||
| 4500 | 19,57 | 3,91 | 2,23 | 4,89 | 2,50 | 5,59 | 2,67 | 6,52 | 2,88 | |||
| 5000 | 21,74 | 4,35 | 2,35 | 5,43 | 2,63 | 6,21 | 2,81 | 7,25 | 3,04 | |||
| 26,09 | 5,22 | 2,58 | 6,52 | 2,88 | 7,45 | 3,08 | 8,70 | 3,33 | ||||
| 30,43 | 6,09 | 2,78 | 7,61 | 3,11 | 8,70 | 3,33 | 10,14 | 3,59 | ||||
| 8000 | 34,78 | 6,96 | 2,98 | 8,70 | 3,33 | 9 ,94 | 3,56 | 11,59 | 3,84 | |||
| 9000 | 39,13 | 7,83 | 3,16 | 9,78 | 3,53 | 11,18 | 3,77 | 13,04 | 4,08 | |||
| 10000 | 43,48 | 8,70 | 3,33 | 10,87 | 3,72 | 12,42 | 3,98 | 14,49 | 4,30 | |||
Кроме того, существует применимый стандарт для поперечных сечений и диаметров на круглые (фасонные) негерметизированные и герметизированные токопроводящие жилы кабелей, проводов, шнуров.
Данные параметры регламентируются ГОСТ 22483-2012 .
Кабели из медной (луженой меди), алюминиевой проволоки без металлического покрытия или с металлическим покрытием подпадают под действие стандарта.
Медные и алюминиевые жилы кабелей и проводов стационарной прокладки подразделяются на классы 1 и 2. Провода, шнуры, кабели нестационарной и стационарной прокладки, где требуется повышенная степень гибкости при монтаже, подразделяются на классы с 3 по 6.
Таблица классификации медных жил кабеля (провода)
| Номинальное сечение, мм 2 | Максимально допустимый диаметр медных жил, мм | 9019 8||||
| одножильный (класс 1) | многожильный (класс 2) | многожильный (класс 3) | многожильный (класс 4) | гибкий (класс 5 и 6) | |
| 0,05 | – | – | – | 0,35 | – |
| 0,08 | – | – | – | 0,42 | – |
| 0,12 | – | – | – | 0,55 | – |
| 0,20 | – | – | 902 18 –0,65 | – | |
| 0,35 | – | – | – | 0,9 | – |
| 0,5 | 0,9 | 1,1 | 1,1 | 1,1 | 1,1 9 0185 |
| 0,75 | 1,0 | 1 ,2 | 1,2 | 1,3 | 1,3 |
| 1,0 | 1,2 | 1,4 | 9021 8 1,51,5 | 1,5 | |
| 1,2 | – | – | 1,6 | 1,6 | – |
| 1,3 | 1,5 | 1,7 | 1,8 | 1,8 | 1,8 |
| 2,0 | – 9 0185 | – | 1,9 | 2,0 | – |
| 2,5 | 1,9 | 2,2 | 2,4 | 2,5 | 2,6 |
| 3,0 | – | – | 2, 5 | 2,6 | – |
| 4 | 2,4 | 2,7 | 2,8 | 3,0 | 3,2 |
| 5 | – | – | 3,0 | 3,2 | – |
| 6 | 2,9 | 3,3 | 3,9 | 4,0 | 3,9 |
| 8 | – | – | 4,0 | 4,2 | – |
| 10 | 3,7 | 4,2 | 4,7 | 5,0 | 5,1 |
| 16 | 4,6 | 5,3 | 6,1 | 6,1 | 6,3 |
| 25 | 5,7 | 6,6 | 7,8 | 7,8 | 7,8 |
| 35 | 6,7 | 7,9 | 9,1 | 9,1 | 9, 2 |
| 50 | 7,8 | 9,1 | 11,6 | 11,6 | 11,0 |
| 70 | 9,4 | 11,0 | 13,7 | 13,7 | 13,1 |
| 95 | 11,0 | 12,9 | 15,0 | 15,0 | 15,1 |
| 120 | 12,4 | 14,5 | 17,1 | 17,2 | 17,0 |
| 150 | 13 ,8 | 16,2 | 18,9 | 19,0 | 19,0 |
| 185 | – | 18,0 | 20,0 | 22,0 | 21,0 |
| 240 | – | 20,6 | 23,0 | 28,3 | 2 4,0 |
| 300 | – | 23,1 | 26, 2 | 34,5 | 27,0 |
| 400 | – | 26,1 | 34,8 | 9021 8 47,231,0 | |
| 500 | – | 29 ,2 | 43,5 | – | 35,0 |
| 625 | – | 33,0 | – | – | – |
| 630 | 902 18 –33,2 | – | – | 39,0 | |
| 800 | – | 37,6 | – | – | – |
| 1000 | – | 42,2 | – | – | – |
Для алюминиевых жил и кабелей ГОСТ 22483-2012 также приведены параметры номинального сечения жилы, которые соответствуют соответствующему диаметру в зависимости от класса жилы.
При этом по тому же ГОСТу указанные диаметры можно использовать для медной жилы 1 класса, если необходимо рассчитать ее минимальный диаметр.
Таблица классификации кабелей (проводов) с алюминиевыми жилами
| Номинальное сечение, мм 2 | Диаметр круглых жил (алюминий), мм 901 85 | |||
| Класс 1 | Класс 2 | |||
| минимум | максимум | минимум | максимум | |
| 16 | 4,1 | 4,6 | 4,6 | 5,2 |
| 25 | 5,2 | 5,7 | 5, 6 | 6,5 |
| 35 | 6,1 | 6,7 | 6,6 | 7,5 |
| 50 | 7,2 | 7,8 | 7, 7 | 8,0 |
| 70 | 8,7 | 9,4 | 9,3 | 10,2 |
| 95 | 10,3 | 11,0 | 11,0 | 12,0 |
| 120 | 11,6 | 12,4 | 12,5 | 13,5 |
| 150 | 12,9 | 13,8 | 13,9 | 15 ,0 |
| 185 | 14,5 | 15,4 | 15,5 | 16,8 |
| 240 | 16,7 | 17,6 | 17,8 | 19,2 |
| 300 | 18,8 | 19,8 | 20,0 | 902 18 21,6|
| 400 | – | – | 22, 9 | 24,6 |
| 500 | – | – | 25,7 | 27,6 | 625 | – | – | 29,0 | 32,0 |
| 630 | – | – | 29,3 | 32,5 |
Дополнительные рекомендации по выбору типа проводов и кабелей для устройства электрических сетей в квартире и доме приведены в статьях:
Выводы и полезное видео по теме
На видео ниже продемонстрирован практический пример определения сечения проводника простыми методами.
Видео рекомендуется посмотреть, так как наглядно представленная информация способствует увеличению объема знаний:
Работа с электрическими проводами всегда требует ответственного отношения к расчету.
Поэтому электрик любого ранга должен знать методику расчета и уметь пользоваться существующими техническими таблицами. Таким образом достигается не только значительная экономия затрат на монтаж за счет точного расчета, но самое главное — гарантируется безопасность эксплуатации вводной линии .
Есть чем дополнить, или есть вопросы по определению сечения провода? Вы можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом подбора проводов для обустройства электросети в доме или квартире. Контактная форма находится в нижнем блоке.
1, 1,5, 2,5, 4, 6 квадратных проводов
Сколько 1, 1,5, 2,5, 4, 6 квадратных проводов могут нагрузить кВт?
При покупке электрических проводов, многие будут задавать вопрос о нагрузке проводов с разной площадью сечения.
Есть 1 квадратный провод, 1,5 квадратных провода, 2,5 квадратных провода, 4 квадратных провода, 6 квадратных проводов и так далее. Ниже приводится краткое описание того, сколько ватт можно нагрузить этими проводами.
1 квадратная линия: сечение провода 1 квадратный миллиметр
Если исходить из формулы: площадь = 2 * 3,14 радиуса
Значит 1 квадратная линия примерно =1,13мм
Сколько ватт может нагрузить один или 1 квадратный провод?
Электрик обычно используется «формула»: до тех пор, как медный провод, площадь поперечного сечения на квадратный миллиметр может быть безопасно через номинальный ток 4—5A; 220В в однофазной цепи, мощность на 1кВт, ток около 4,5А; в трехфазной симметричной цепи 380В, мощность на 1кВт, ток около 2А. Приведенные выше значения могут быть очень близки к значениям, рассчитанным по формуле физического расчета. Поэтому, чтобы избежать этих «нудных» формул, мы должны помнить об этом.
Тогда по этому алгоритму мы знаем: медный провод на 1 квадратный миллиметр площади, если 220В используется в однофазной цепи, он может безопасно нести ток нагрузки через 1кВт; при использовании в цепи трехфазной сбалансированной нагрузки (например, двигателя) может обеспечить допустимую токовую нагрузку на 2,5 кВт.
Сколько ватт могут нагрузить два и 1,5 квадратных провода?
Если линия электропередачи представляет собой линию из медного провода, максимально допустимый рабочий ток составляет 20А или 4400 Вт; два — скрытый стальной рукав, ток 16А, мощность 3520 Вт; тройка скрытая из ПВХ, ток 14А, мощность 3000 Вт.
Сколько ватт может нагрузить провод сечением 3 и 2,5 кв.м?
2,5 квадратного провода Чэн, сколько киловатт электричества, положения национального стандарта GB4706.1-1992/1998 значение тока нагрузки провода, медный провод 2,5 мм 16A 25A до около 5500 Вт, алюминиевый провод 2,5 мм 13A ~ 20A около 4400 Вт 220 В переменного тока длительное время напряжение не превышает 10 А, стандартное большинство времени не более 15 А является безопасным.
сколько ватт может потреблять кабель 2,5 мм?
Провод БВ 2,5 кв, воздушная разводка под углом 20 градусов, питание 220 вольт может быть до 4,4кВт.
1 квадратная линия = 8А, 8А × 2,5 квадрат = 20 ампер, по формуле: P = U × I, 220В × 20А = 4,4кВт кВт.
Сколько ватт могут нагрузить четыре и четыре квадратных провода?
Однофазный источник питания мощностью 1 кВт составляет около 4,5 А, а мощность 8 кВт составляет около 36 А. 4 квадратных провода (одиночный пластиковый провод) пропускная способность составляет около 30А, некоторые маленькие, 6 квадратных линий (одиночная мощность). Вы должны изменить стол и ворота. Не используйте такой большой блок питания, самый маленький 4 кВт также может. 4 квадратных провода Cheng на сколько киловатт мощности, что зависит от вашей домашней мощности 220В или фабрики 380В, если 4 квадратных провода 220 могут загрузить от 6 до 8 кВт.
Сколько ватт может нагрузить 5 и 6 квадратных проводов?
6 квадратный провод не может быть напрямую связан с количеством киловатт линии электропередачи и мощностью передачи. В общем, 6 квадратных траверс более чем достаточно для кондиционера. В электроснабжении на строительной площадке обычно используется кабель 10×6+1×4.
Что касается выдерживаемой силы тока, то этот кабель вообще управляется воздушным выключателем на 63А, по моему опыту в строительстве. 6 квадратных алюминиевых проводов могут нагружать 6 кВт, 6 квадратных медных проводов — 10 кВт.
Как первоклассное предприятие по производству кабельных проводов и кабелей в Китае SANHENG, в основном производство силовых кабелей, контрольных кабелей, кабелей с изоляцией из ПВХ, строительных проводов, кабелей с изоляцией и оболочкой из ПВХ, резиновых кабелей, воздушных кабелей, неизолированных проводников 8 серии может быть разделена на более чем 50 разновидностей, подразделенных на 1000 спецификаций.
Вся продукция сертифицирована обязательной сертификацией Китая, сертификацией BV, сертификацией SONCAP Нигерии, лицензией на производство промышленной продукции в Китае и другими национальными сертификатами. У нас также есть возможность производить продукцию, соответствующую международным стандартам, таким как IEC, CE, RoHS и так далее.
Компания Henan Sanheng Cable Co.
