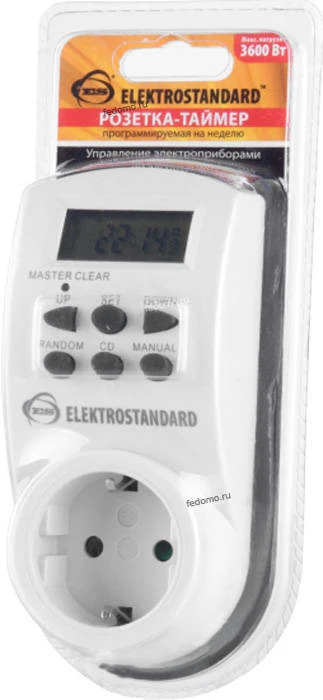

Розетка с таймером недельная. Бытовой электронный таймер розетка masterclear

Люди, по своей сути, очень любознательны и всегда стараются создать для себя максимально комфортные условия. Благодаря этому и происходят различные технические открытия и улучшения. Не так давно, человек изобрел компьютер, без которого теперь сложно представить нашу повседневную жизнь. Не отстают от прогресса и электротехнические приборы, они постоянно улучшаются и совершенствуются под нужды потребителя.

Появление новых технологий является главной движущей силой появления всевозможных электронных и цифровых устройств. Благодаря этому, не так давно человек воплотил в жизнь идею «умного дома», тем самым, приспособив под себя множество различных приборов и, осуществив их самостоятельное взаимодействие.

В настоящее время, одной из составляющих частей такой системы являются умные розетки, которые были спроектированы и выпущены несколько лет назад одной из фирм, специализирующейся на инновационных технологиях.

Основной составляющей умного дома являются таймеры, которые самостоятельно осуществляют нужное действие в определённый момент времени. Таким устройством оснащены и розетки, которые так и называются —

розетки с таймером. На них возлагаются главные задачи, которые значительно упрощают жизнь человека и добавляют в его жизнь больше комфорта.

Розетки с таймером могут выполнять огромное множество всевозможных действий: включать обогреватели и калориферы к приходу хозяев, что создать оптимальную температуру воздуха и воды, управлять нагревательными приборами, например, поддерживать определённую температуру в аквариуме или террариуме. Также, такие розетки могут помогать при длительных отъездах, создавая обстановку присутствия людей в доме и т.д.

Электронный таймер розетка от masterclear назначение и применение

О функциях и назначении обычной розетки знает каждый человек, она обеспечивает электрическое питание того или иного прибора. Область применения розеток с таймером значительно расширяется.

На данный момент, они являются единичными устройствами в своём роде, которые могут управлять компьютерной и электронной техникой, а также, существенно экономить энергию. Розетки с таймером предназначены для автоматического включения-выключения различных электрических приборов через определённые интервалы. Сфера их применения очень обширна и, в идеале, к ним можно подключить, практически, любой электронный прибор.

Приведу небольшой пример из практики. Мои знакомые установили такую розетку на дачу для полива огорода в летнее время. Дача у них находится за десяток километров от города, и как вы сами понимаете, в будни нет времени каждый день туда ездить.

Бывают они там только на выходных. Но такой режим полива абсолютно не устраивал ту флору, которую они там выращивают, за неделю на огороде все высыхало, особенно в летнее время, когда засуха и нет дождей. В связи с этим нужно было искать альтернативу и придумывать какую-то автоматизацию процесса.

Для этого я предложил им попробовать такое чудо техники. Полив осуществлялся с помощью насоса, который находился в скважине. В этом случае розетка с недельным таймером управляла насосом для полива и была настроена так, что насос включался каждый день на полчаса работы. Все это повторялось на протяжении рабочей недели с понедельника по пятницу. И когда хозяева приезжали в выходные на дачу замечали существенный рост своей рассады и огородины.

Знакомые были довольны и отблагодарили меня свежими и вкусными овощами.Вот так вот обычная розетка с таймером может обеспечить любого дачника хорошим урожаем.

Технические характеристики розетки masterclear

При использовании умных розеток необходимо знать общие правила их эксплуатирования. Они, как и большинство электрических приборов, рассчитаны на определённую нагрузку — 16 А, превышение которой может причинить устройству различные повреждения и, даже вывести его из строя.

Например, при включении обогревателя с мощностью 5 кВт, сила тока будет составлять 25 А, что губительно для розетки, она просто сгорит. Также, при подключении штепселя, необходимо обращать внимание, чтобы он был плотно подсоединён. Очищать розетку следует сухой мягкой тканью, до подключения к электрической сети и, ни в коем случае, не мочить её и не погружать в воду.

Недельная розетка masterclear имеет следующие характеристики:

— предельная нагрузка: 3600 Вт, 16 А;
— напряжение сети: 230-240 В;
— частота: 50 Гц;
— минимальный временной промежуток: 1 мин.;
— вид таймера: неделя;
— устройство и управление: электронное;
— диапазон рабочей температуры: -10 … + 40 С;
— количество установленных программ: 8 штук;
— погрешность: -1 … +1 минута в месяц;
— используемая батарея: 1,2 В, что составляет более 100 часов (при отсутствии питания в сети).

В целях безопасности, розетка оборудована специальными задвижками, которые препятствуют прямому контакту различных предметов с её электрическими контактами.

Настройка таймера недельной розетки и подготовка к работе

Розетка с таймером недельная использует аккумулятор, напряжением 1,2 В, который необходим для сохранения в памяти различных настроек и для функционирования внутренних часов. Он рассчитан на, более чем, 100 часов непрерывной работы устройства.

Это важная и полезная особенность, так как при отсутствии напряжения в сети настройки не стираются из памяти. Особенно это важно для потребителей, у которых наблюдаются частые перебои с питанием электросети.

Перед первым подключением, розетку необходимо предварительно зарядить от сети, не менее чем 14 часов. После этого, тонким предметом надавить на кнопку MASTER CLEAR, в результате чего сбросятся все её предыдущие установки и она станет готова к работе.

В течение нескольких секунд обнулятся часы и загорятся все её элементы. В дальнейшем, кнопку MASTER CLEAR можно будет использовать для сброса всех предыдущих настроек.

Обозначение кнопок на панели

Для грамотного и правильного управления умной розеткой необходимо знать назначение кнопок на панели и то, какие функции они выполняют.

P.S. По правде говоря когда я первый раз увидел таймер то подумал что красный кружек под MASTERCLEAR это световой индикатор работы прибора, и долго не мог понять как это устройство включается. Однако нет, этот элемент также является кнопкой.

1) — MASTER CLEAR, как уже было сказано выше, очищает внутреннюю память и сбрасывает все предыдущие установки;
2) — CLOCK — многофункциональная кнопка, которая отвечает за:
— устанавливает текущее время, вместе с кнопками HOUR, MIN, WEEK;
— отображает время в различных форматах, 12 и 24-х часовом, совместно с кнопкой TIMER;

— переводит часы на летнее время и обратно, совместно с кнопкой ON/AUTO/OFF;
3) — TIMER — настройка различных программ с кнопками WEEK, HOUR, MIN и перевод часов с копкой CLOCK;
4) — WEEK — настройка дня недели;
5) — HOUR — настройка часов;
7) — MIN — настройка минут;
8) — ON/AUTO/OFF — осуществляют выбор режимов;
9) — RANDOM — функция, которая управляет случайным включением-выключением;
10) — RST/RCL — отменяет и восстанавливает программы.

Как настроить время, день недели и время года

Необходимо нажать и, удерживая клавишу CLOCK, установить необходимое время и способ его отображения (кнопка HOUR применяется для установки часа, а кнопка MINUTE для минуты). Изначально время указывается в 24-часовом формате, если вы привыкли к 12-часовому формату, то изменить его можно кнопкой TIMER (AM – до полудня, PM – после полудня, в данной модели розетки буквенное обозначение AM не показывается).

Для установки текущего дня недели необходимо нажать две кнопки в следующей последовательности, изначально зажимается CLOCK, а затем, кнопкой WEEK переключается нужный день (очерёдность дней в английском языке следующая: MO, TU, WE, TH, FR, SA, SU, начиная от понедельника и, заканчивая воскресеньем).

Летнее и зимнее время переключается кнопкой ON/AUTO/OFF , при зажатой кнопке CLOCK. Для летнего времени отображается слово – summer, для зимнего надпись в данной модели отсутствует.

Режимы работы таймер-розетки

Розетка с таймером осуществляет совою работу в четырёх различных режимах.

1. Постоянно находится в выключенном состоянии, даже, несмотря на предварительные настройки. Для этого, с помощью кнопки ON/AUTO/OFF необходимо выставить положение — Manual OFF.

2. Постоянно находится во включённом состоянии. Это можно осуществить, переключив её в положение Manual ON, с помощью кнопки ON/AUTO/OFF.

3. Автоматический режим. Для этого, с помощью кнопки ON/AUTO/OFF необходимо выбрать режим AUTO. В таком состоянии все необходимые действия осуществляются согласно заданной ранее программы.

4. Случайное периодическое включение и выключение. Для этого режима необходимо нажать кнопку RANDOM и выставить положение – R. Программа, заложенная в розетке, будет автоматически включать подключенный к ней прибор, например, лампу или светильник, на некоторое время, в период с 18 до 6 часов утра.

Это режим необходим в тех случаях, когда вы надолго уезжаете из квартиры и, чтобы отпугнуть грабителей, желательнее создать имитацию присутствия человека в квартире.

Настройка таймера основные функции

Производя настройку розетки необходимо убедиться, что программы не накладываются друг на друга. Иначе, если вы зададите две взаимоисключающие настройки, то приоритет будет иметь настройка с вариантом OFF, над настройкой ON.

Для примера рассмотрим следующий случай, в одном блоке настроек вы указали включение розетки с 12-00 до 21-00, а в другом – с 15-30 до 19-00. Таким образом, она будет работать в период с 12-00 до 19-00, а затем отключится, несмотря на то, что во втором блоке она должна работать дольше.

Вход и выход из режима программирования.

Для начала программирования настроек необходимо нажать кнопку TIMER. Для выбора уже установленных блоков, также, потребуется кнопка TIMER. Когда вы закончили и сохранили настройки, необходимо нажать кнопку СLOCK.

1. При одинарном нажатии на клавишу TIMER, на экране вы увидите надпись ON 1. Это соответствует первой настройке.

2. С помощью кнопки WEEK задаётся определённый день недели (либо группа дней). Часы и минуты устанавливаются соответственно кнопками HOUR и MIN.

3. После настройки включения нажмите клавишу TIMER, и на дисплее появится надпись OFF 1. Теперь произведите те же самые действия с настройкой часов для отключения розетки.

4. Для настройки второго блока включения-выключения необходимо совершить те же самые действия. Чтобы быстро пролистать список сохранённых блоков настроек необходимо удерживать кнопку TIMER.

Произведя все настройки, нажмите на CLOCK для выхода из меню программирования. Электронный таймер розетка готова к работе.

Пример настройки таймера

Как говорится тяжело в учении легко в бою. Всю описанную выше информацию трудно понять с первого раза, поэтому давайте рассмотрим, как программируется недельная розетка таймер на живом примере.

Допустим, необходимо настроить таймер так чтобы он включался каждый день на два часа с 18-00 до 20-00. Как это сделать?

Первое что делаем зайти в программу настроек. Для этого нажимает кнопку TIMER. На дисплее высвечивается «ON 1».

Теперь необходимо выбрать день недели, так как у нас задача запускать таймер каждый день нажимаем кнопку «WEEK» до тех пор, пока на дисплее не будут отображены все дни недели. После этого нужно установить время включения, кнопкой «HOUR» устанавливаем 18-00 (минутную кнопку не трогаем, так как в условии их нет).

Теперь нужно сохранить параметры времени включения, которые мы установили, для этого нажимаем кнопку TIMER. После ее нажатия настройка сохраняется и на экране сразу появляется «OFF 1» – это настройке времени отключения. По условиям нашего примера таймер должен отключаться каждый день в 20-00. Проделываем все тоже само, как и для включения. Нажимаем «WEEK» выбираем все дни недели и также нажимаем «HOUR» ставим 20-00.

После того как настройки будут выставлены нажимаем кнопку «CLOCK» для выхода из режима программирования.

Теперь у нас имеется таймер, который будет включаться каждый день недели в 18-00 и отключаться в 20-00. Вариантов применения такому устройства я думаю можно найти несчетное количество.

Внимание: это только одна программа, которую мы в данном случае задействовали, а всего их 8, т.е. в запасе осталось еще 7 программ, которые также можно использовать.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!

Electraline 59501 таймер-розетка цифровой недельный

Характеристики

Напряжение: 230В, 50 Гц

Максимальная нагрузка: 16А. 1800Вт (активной нагрузки)

Программ: 20 ежедневных включений/отключений или 140 включений/отключений в неделю

Мин. время установки: 1 мин.

Рабочая температура: -10°С — +40°С

Точность: +/-1 мин. в мес.

Батарея: NIMH 1,2В > 100 час.

Инструкция по использованию

Пожалуйста, прочитайте данную инструкцию внимательно перед подключением этого таймера к электрическим устройствам

ВАЖНО

Не подключайте нагрузки более 16А.

Следите, чтобы вилка подключаемого устройства была полностью вставлена в розетку таймера.

Для очистки отсоедините таймер от сети и протрите влажной тряпочкой.

НЕ ПОГРУЖАЙТЕ ТАЙМЕР В ВОДУ ИЛИ ДРУГИЕ ЖИДКОСТИ.

Нагреватели и подобные устройства должны быть под надзором во время работы. Производитель не рекомендует подключать подобные устройства к таймерам

Обозначения клавиш

1. MASTER CLEAR: Полная очистка памяти включая текущее время и все программы.

2. RANDOM: Установка и сброс функции RANDOM.

3. CLOCK: Установка текущего времени совместно с кнопками WEEK. HOUR, MIN.

Выбор 12-или 24-час. режима совместно с кнопкой TIMER.

Активация функции перехода на летнее время, совместно с кнопкой ON/AUTO/OFF.

4. TIMER: Установка программ совместно с кнопками WEEK, HOUR, MIN.

Выбор 12- или 24-час. режима совместно с кнопкой CLOCK.

5. ON/AUTO/OFF: Выбор режимов таймера.

6. WEEK: Установка значения недели совместно с кнопками CLOCK или TIMER.

7. HOUR: Установка значения часа совместно с кнопками CLOCK или TIMER.

8. MIN: Установка значения минуты совместно с кнопками CLOCK или TIMER.

9. RSTRCL: Игнорирование программ или повторный вызов проигнорированных программ. Общие функции

1.10 программ с шагом 1 мин.

2. Выбор MANUAL ON/AUTO/MANUAL OFF.

3. Выбор режима 12/24 часа.

4. Большой ЖК дисплей с отображением секунд.

5. Функция перехода на летнее время.

6. Функция случайного выбора со случайным выбором J 0-31 мин. между 5-00 РМ и 6-00 AM.

7.16 комбинаций дней или блоков дней:

Мо (Пн)	Sa (Сб)	Mo, Tu. We. Th, Fr, Sa	Mo. Tu. We
Ти (Вт)	Su (Во)	Mo, We, Fr	Th. Fr. Sa
We (Ср)	Мо Ти, We, Th, Fr. Sa. Su	Tu, Th, Sa	Mo. We. Fr. Sa
ТЪ (Чт)	Мо, Ти. We, Th, Fr	Mo.Tu.We
Fr (Пт)	Sa. Su	Th. Fr, Sa

Первоначальное включение

1. Подключите таймер в сеть 230-240В и включите питание сети. Оставьте подключенным на 14 часов для зарядки батареи.

2. Произведите полную очистку памяти нажатием кнопки MASTER CLEAR острым предметом типа ручки или карандаша после зарядки.

3. Таймер готов к установке и использованию.

Установка текущего времени

1. Нажмите кнопку CLOCK и удерживая ее одновременно нажимайте кнопку WEEK до тех пор пока не отобразится текущий день недели. Теперь нажимайте HOUR или MIN для установки часа или минут. Во время установки кнопки WEEK, HOUR, MIN можно удерживать нажатыми для быстрой смены значений.

2. Отпустите обе кнопки. День недели и время установлены.

3. Для сброса неправильно установленного времени повторите эти шаги снова.

Установка программ

ПОДСКАЗКА: При установке программ убедитесь, что они не накладываются друг на друга по времени, особенно при использовании опции блока При наложении ON (включение) и OFF (выключение) будут выполняться в зависимости от времени, а не от номера программы Программа OFF имеет приоритет перед программой ON,

1. Нажмите и отпустите кнопку TIMER. Дисплеи покажет ON_I. Первая программа ON готова к установке.

2. Нажмите кнопку WEEK для установки дня или блока дней. Установите время нажатием кнопок HOUR и MIN.

3. Снова нажмите кнопку TIMER для завершения первой программы ON и входа в режим установки первой программы OFF. На дисплее отобразится OFF_I . Повторите шаг 2 для установки даты и времени для программы OFF.

4. Снова нажмите кнопку TIMER для завершения установки первой программы OFF и входа в режим установки второй программы ON. Проделайте шаги 2 и 3. Нажмите и удерживайте 2 сек. кнопку TIMER для ускоренного выбора программ,

5. После завершения установок нажмите кнопку CLOCK. Таймер установлен.
ПРИМЕР: Программа включения (ON) таймера в 17-15 и программа выключения (OFF) в 22-30

каждый день,

а. Нажмите и отпустите кнопку TIMER. Дисплей отображает ON i

b Нажимайте кнопку WEEK до отображения Mo. Tu. We, Th, Fr, Sa, Su

с. Нажимайте кнопку HOUR до отображении 5-0GPM или 17-00

d Нажимайте кнопку MIN до отображения 5-15РМ или 17-15

e. Нажмите и отпустите кнопку TFMER. Дисплей отображает OFF_I

f. Повторите шаги с и d, чтобы отображалось 10-З0 РМ или 22-30

Функция MANUAL ON/AUTO/MANUAL OFF

Режим работы не может быть изменен во время установки программ.

1. Нажмите кнопку ON/AUTO/OFF для переключения режимов.

2. Программы выполняются только в режиме AUTO. Когда установлен режим AUTO идет выполнение программ В режимах MANUAL ON или MANUAL OFF все программы игнорируются, и таймер не работает. В режиме MANUAL ON, подача питания на подключенное устройство включена (ON). В режиме MANUAL OFF, подача питания на подключенное устройство отключена (OFF).

3. При смене режима с MANUAL ON на AUTO, подача питания остается (ON) до следующего значения таймера.

Функция RANDOM

1. Нажмите кнопку RANDOM. Дисплей отобразит R (RANDOM). Функция включена.

2. Когда эта функция включена, программа включается со случайным выбором 10-31 мин. между 6-00 РМ и 6-00 AM.

3. Нажмите кнопку снова для выключения функции. Эта функция не может быть включена во время установки программы.

4. Функция может выполняться только в режиме AUTO между 6-00 РМ и 6-00 AM.

Режим 12/24 часа

Нажмите одновременно CLOCK и TIMER для отображения времени в режиме 12 или 24 часов.

Функция перехода на летнее время

1. нажмите одновременно CLOCK и ON/AUTO/OFF. На дисплее отобразится S (Летнее время). Часы переводятся на 1 час вперед.

2. Для возврата к зимнему времени, нажмите эти кнопки снова. Часы переводятся на час назад. На дисплее не отображается S.

Таймер электронный с LCD дисплеем — модель TGE-2

Электронный таймер с LCD дисплеем TGE-2 — незаменимая вещь в арсенале современного террариумиста. Это устройство позволит спокойно уезжать в отпуск или командировку, не беспокоясь о том, кому поручить наблюдение за террариумом.

Таймер предназначен для автоматизации освещения, обогрева, орошения и даже кормления питомцев. Достаточно задать подходящий алгоритм, и прибор позаботится о своевременном включении ламп, термоквриков, туманогенераторов, автоатических кормушек и т.д.

Этот таймер позволяет задать не только время, но и дни, в которые должно работать оборудование. Эта функция очень полезна, к примеру, при использовании туманогенераторов и систем осадков. Орошение террариума будет происходить с нужными интервалами, а значит к приезду хозяина тропические дебри не превратятся в пустыню или болото.

В таймере предусмотрена даже функция перехода на летнее время (на случай, если таковое снова у нас появится).

Технические характеристики электронного таймера с LCD дисплеем TGE-2:

количество программ: 10;
напряжение питания: 230-240 В переменного тока 50 Гц;
максимальная нагрузка: 3600 Вт;
дискретность установки времени: 1 минута;
точность +/-1 минута в месяц;
аккумулятор NiMH 1,2 В >100 часов;
имеется функция перехода на летнее временя.

Набор команд для электронного таймера с LCD дисплеем TGE-2:

MASTER CLEAR ― очистка всех данных в памяти, в том числе текущего времени и всех программ;
WEEK ― установка недели кнопкой CLOCK или TIMER;
HOUR ― установка часов кнопкой CLOCK или TIMER;
MIN ― установка минут кнопкой CLOCK или TIMER;
RST/RCL ― сброс программ или возврат сброшенных программ;
CLOCK ― установка текущего времени кнопками WEEK, HOUR, MIN. Выбор режима на 12 или 24 часа кнопкой TIMER. Включение функции летнего времени кнопкой ON/AUTO/OFF;
TIMER ― установка программы кнопками WEEK, HOUR, MIN. Выбор режима на 12 или 24 часа кнопкой CLOCK;
ON/AUTO/OFF ― выбор режима работы таймера;
RANDOM ― установка и отмена функции «Случайно».

Подробнее ознакомиться с работой таймера можно при помощи инструкции и видеообзора ниже (для просмотра видео нажмите «Воспроизвести» и щелкните по появившейся ссылке).

Инструкция для электронного таймера TGE-2 по ссылке: www.siniyej.ru (*pdf — 0,033 Mb)

Розетка-таймер Энергия недельная TS-ED1 (TGE-2A), суточная TS-MD3 (TS-MD18)

Розетка-таймер Энергия TS-ED1, TS-MD3 — это удобство и простота использования

Таймер Энергия с розеткой евро предназначен для автоматического подключения и отключения от сети 220В 50Гц бытовых и промышленных электроприборов. С розеткой-таймером Энергия TS-ED1 (TGE-2A) и TS-MD3 (TS-MD18) можно использовать все преимущества и удобство использования недельных и суточных электронных и электромеханических таймеров Энергия и Sassin на din-рейку, при простой установке и настройке!

Установить и начать пользоваться таймером-розеткой очень просто! Нужно только вставить таймер Энергия в розетку, подключить к нему вилку от любого нужного электроприбора и настроить программу!

Электронная недельная таймер-розетка Энергия TS-ED1 (TGE-2A)

Электронную недельную розетку-таймер Энергия TS-ED1 (TGE-2A) можно запрограммировать на включение или выключение любого электроприбора на любой день недели, группу дней недели (например, выходные, будни и так далее), каждый день (то есть всю неделю) — всего 16 возможных комбинаций дней недели. Настроить время включения или выключения таймер-розетка Энергия TS-ED1 (TGE-2A) позволяет с точностью до 1 минуты. Если же вдруг понадобилось срочно включить или выключить электроприбор, подключенный через розетку с таймером Энергия, то достаточно просто перевести розетку-таймер в режим ручного управления (принудительно включить или выключить), а после перевести обратно в автоматический режим.

Одной из самых необычных функций таймера Энергия TS-ED1 (TGE-2A) с евророзеткой можно считать так называемый случайный режим включения. Эту функцию можно использовать, когда Вы покидаете квартиру или дом на долгое время. Подключите к розетеке-таймеру TS-ED1, например, торшер и он будет автоматически включаться по специальной программе с 18:00 до 6:00 каждый час в произвольный момент на время от 1 до 30 минут. Таким образом, будет обеспечиваться эффект присутствия кого-либо в квартире или доме, что может защитить Ваше жилье от ограбления.

Технические характеристики недельного таймера TS-ED1 (TGE-2A)
Напряжение	~220/240В, 50 Гц
Максимальная нагрузка	16А, 3600 Вт
Минимальный интервал времени	1 минута
Количество комбинаций режимов	16
Количество одновременно выполняемых программ	8
Рабочая температура	от – 10°С до +45°С
Точность	+/- 1 минута в месяц
Батарея резервного питания	Ni-Mh 1.2В, ресурс > 100 часов

Инструкция розетка-таймер Энергия TGE-2A (TS-ED1) (PDF, 33КБ)

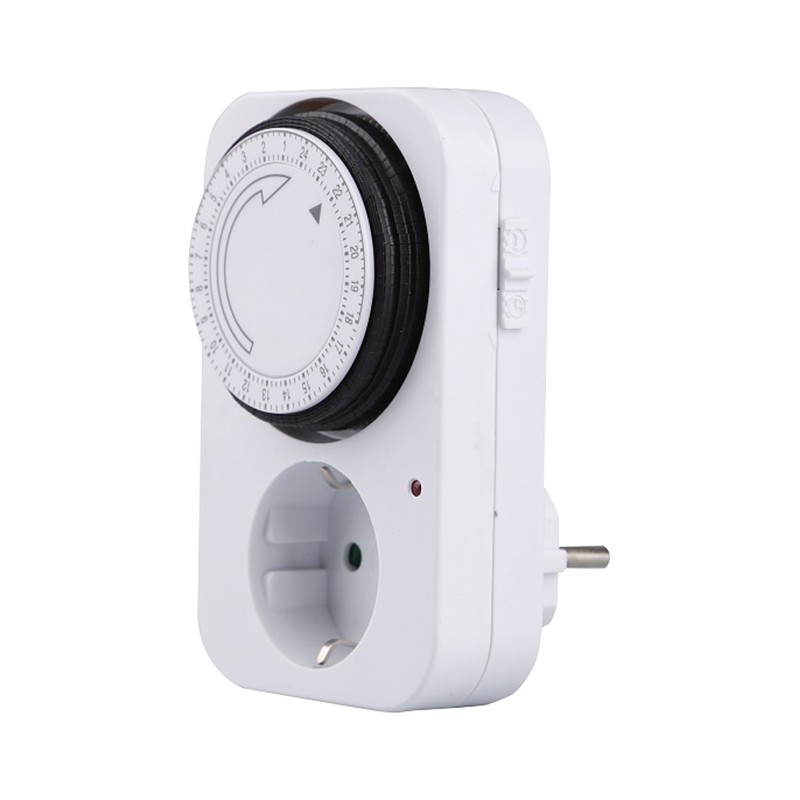

Электромеханическая суточная розетка с таймером Энергия TS-MD3 (TS-MD18)

Основным преимуществом использования электромеханического таймер с розеткой Энергия TS-MD3 (TS-MD18) является простота настройки и использования!

Электромеханическую суточную розетку-таймер Энергия TS-MD3 (TS-MD18) можно запрограммировать на включение или выключение любого электроприбора на определенное время в течение суток — программа или программы будут выполняться ежедневно в одно и то же время. Всего возможно задать до 96 программ включения/выключения в течении одного дня с минимальным шагом между включением, выключением, и следующим включением в 15 минут.

На корпусе розетки с таймером Энергия TS-MD3 (TS-MD18) имеется переключатель для принудительного включения или выключения подключенного оборудования.

Имейте ввиду, что таймер-розетка Энергия TS-MD3 (TS-MD18) не имеет встроенного аккумулятора или другого источника резервного питания. Если Вы выключите электромеханический таймер из розетки, например, на 1 час, то и все программы сдвинутся тоже на 1 час. Поэтому, если у Вас отключилось электричество или Вы сами вытащили механический таймер TS-MD из питающей розетки, то просто подведите время, повернув диск.

Технические характеристики суточного таймера TS-MD3 (TS-MD18)
Напряжение	~220/240В, 50 Гц
Максимальная нагрузка	16А, 3600 Вт
Минимальный интервал времени	15 минут
Количество комбинаций режимов	96
Количество одновременно выполняемых программ	96
Рабочая температура	от – 10°С до +45°С

Инструкция по эксплуатации розетки-таймера Энергия TS-MD3 (PDF, 345Кб)

Реле времени ТМ21

Реле времени ТМ21 суточно недельное 10программ 1.5квт

Описание Розетка с таймером ТМ21

У нас можно купить розетки с таймером тм21:

Розетки производства Ферон, нормального качества, на порядок лучше работают чем других производителей, особенно продаваемых в Ашане.

Количество выходов, каналов 1

Пиковая мощность, Вт 3600 номинальная 1-1.5 квт.

Рабочее напряжение 220в

Напряжение питания: 230/240В, 50Гц.

Максимальная нагрузка: 16А, 3600Вт

Резервная батарея NiMh 1.2В > не менее 100 часов

10 вкл/выкл программ на день или неделю с минимальным шагом 1 мин

Точность +/-1мин в месяц.

Температура окружающей среды от -10 до +40 град.

Выбор режимов MANUAL ON/AUTO/MANUAL OFF (включение/авто/выключение нагрузки, неопытным пользователям поначалу не стоит нажимать на эту кнопку, при неправильном выходе нарушится алгоритм работы)

Нажмите кнопку “ON/AUTO/OFF” для выбора одного из трех режимов. 2. Программы могут выполняться только в режиме “AUTO”. Если выбран режим “AUTO”, таймер работает в соответствии с настройками. Если выбраны режимы “MANUAL ON” или“MANUAL OFF”, все программы игнорируются, а таймер не работает. Если выбран режим “MANUAL ON”, выход электропитания всегда включен. Если выбран режим “MANUAL OFF”, выход электропитания постоянно отключен. 3. Если поменять режим “MANUAL ON” на “AUTO”, таймер сохранит настройку “MANUAL ON” до следующей настройки таймера.

Выбор 12 или 24-х часового режима

Функция перевода на летнее время

Класс защиты (IP44)

Функция случайного включения с плавающим интервалом от 0 до 32 минут с 18:00 до 6:00

16 комбинаций дней недели:

Условия эксплуатации

Включение розетки

1. Включите розетку в сеть 230/240V и заряжайте аккумуляторную батарею в течение примерно 12 часов.

2. Удалите всю текущую информацию после зарядки, нажав на кнопку “MASTER CLEAR” острым предметом, напр. ручкой или карандашом.

3. Можно делать настройки таймера.

Установка текущего времени

1. Нажмите и удерживайте кнопку “CLOCK”, нажимайте кнопку “WEEK” пока не появится текущий день, далее таким же образом установите текущее время, нажимая кнопки “HOUR”, “MIN”. Для быстрой установки кнопки “WEEK”, “HOUR”, “MIN” можно держать нажатыми пока не появится нужный день недели, час или минута.

2. Установив правильное время, отпустите кнопку “CLOCK”.

Установка программ

Проверяя программы, убедитесь, что настройки не накладываются, особенно при использовании блока вариантов. Если программные настройки накладываются, включение и выключение таймера будет выполняться в соответствии с установленным в программе временем, а не с номером программы. Программа OFF будет иметь преимущество перед программой ON.

1. Нажмите и отпустите кнопку “TIMER”, на дисплее появится “ON 1”. Теперь можно делать первую настройку времени включения.

2. Нажимайте кнопку “WEEK”, чтобы установить нужный день или несколько (группу) дней. Установите время, нажимая “HOUR”, “MIN”.

3. Нажмите “TIMER” для завершения первой установки времени включения и приступайте к настройке времени отключения, на дисплее появится “OFF 1”, повторите действия п.2.

4. Снова нажмите “TIMER”, чтобы закончить настройку отключения и начните вторую настройку включения. Повторяйте п.п.2и3 для программирования оставшихся настроек. Нажмите кнопку “TIMER” и удерживайте секунды две для быстрого просмотра заданных настроек.

5. Завершив настройки, нажмите кнопку “CLOCK”. Таймер готов к работе.

Пример

Нужно запрограммировать включение в 17:15, выключение в 22:30 каждый день.

a) Нажмите и отпустите кнопку “TIMER”. На дисплее – “ON 1”.

b) Нажимайте “WEEK”, пока на дисплее не появится “MO,TU,WE,TH,FR,SA,SU”.

c) Нажимайте “HOUR”, пока на дисплее не появится 17:00.

d) Нажимайте “MIN”, пока на дисплее не появится 17:15.

e) Нажмите и отпустите кнопку “TIMER”, на дисплее “OFF 1”.

f) Для настройки выключения повторяйте п.п. c и d, пока на дисплее не появится 22:30

Настройка — включение/авто/выключение

Рабочие режимы не могут быть изменены во время программных настроек.

1. Нажмите кнопку “ON/AUTO/OFF” для выбора одного из трех режимов.

2. Программы могут выполняться только в режиме “AUTO”. Если выбран режим “AUTO”, таймер работает в соответствии с настройками. Если выбраны режимы “MANUAL ON” или “MANUAL OFF”, все программы игнорируются, а таймер не работает. Если выбран режим “MANUAL ON”, выход электропитания всегда включен. Если выбран режим “MANUAL OFF”, выход электропитания постоянно отключен.

3. Если поменять режим “MANUAL ON” на “AUTO”, таймер сохранит настройку “MANUAL ON” до следующей настройки таймера.

Функция плавающего включения

1. Нажмите кнопку “RANDOM”, на дисплее появится надпись “RANDOM”, это означает, что функция “RANDOM” активирована.

2. Если включена эта функция, настройки будут выполняться с плавающим опережением от 0 до 32 минут между 18:00 и 6:00.

3. Чтобы отменить эту функцию, снова нажмите “RANDOM”, эта функция не может быть установлена во время настройки программ.

Режим 12/24 часа

Для перевода времени на дисплее в 12 или 24-х часовой формат нажмите одновременно кнопки “CLOCK” и “TIMER”.

Перевод на летнее время

1. Нажмите “CLOCK” и “ON/AUTO/OFF” одновременно, на дисплее – “SUMMER”. Часы будут идти на один час вперед.

2. Для перевода на зимнее время снова нажмите две кнопки, часы передвинутся на один час назад. Надпись “SUMMER” исчезнет.

Feron 23215 Инструкция по эксплуатации онлайн [1/3]

РОЗЕТКА С ТАЙМЕРОМ (TM 21)

Инструкция по применению

Внимательно прочитайте инструкцию перед подключением

электроприбора к розетке с таймером.

Важно

Нельзя подключать к сети электроприбор, если нагрузка составляет более 16А.

Убедитесь, что штепсель электроприбора плотно подсоединен к выходу розетки. Для очистки

розетки нужно удалить ее из сети и протереть сухой салфеткой.

Нельзя погружать розетку в воду или любую другую жидкость.

Нельзя оставлять без присмотра нагревательные электроприборы подключенными к

розетке. Производитель советует не использовать розетку с такими электроприборами.

Технические характеристики

Характеристики

Напряжения питания

Рабочая частота

Максимальная нагрузка прибора

Минимальная уставка по времени

±1 минута в месяц

Резерв батареи

1. Функции кнопок

1.1. MASTER CLEAR: удаление всех данных из памяти, включая текущее время и все

программы.

1.2. RANDOM: установка или отмена функции случайного включения.

1.3. CLOCK: используется

-для установки текущего времени в сочетании с кнопками “WEEK”, “HOUR”, “MIN”;

-для установки 12 или 24-х часового формата — с кнопкой “TIMER”;

-для перевода на летнее время – с кнопкой “ON/AUTO/OFF”.

1.4. TIMER: настройка программ в сочетании с “WEEK”, “HOUR”, “MIN”; для установки 12 или

24-х часового формата — с кнопкой “CLOCK”;

1.5 ON/AUTO/OFF: выбор рабочего режима таймера.

1.6 WEEK: установка дня (дней) недели в сочетании с “CLOCK” или “TIMER”.

1.7 HOUR: установка часов в сочетании с “CLOCK” или “TIMER”.

1.8 MIN: установка минут в сочетании с “CLOCK” или “TIMER”.

1.9 RST/RCL: отмена программ или восстановление отмененных программ.

1.10 Красный светодиод: показание статуса выходной мощности. Когда индикатор включен

“ON”, есть выходная мощность. Когда индикатор выключен “OFF”, нет никакой выходной

мощности.

2. Общие характеристики

2.1 10 программ ВКЛ/ВЫКЛ “ON/OFF” с шагом в одну минуту

2.2 Индикатор выходной мощности LED

2.3 Дисплей с секундами

2.4 Выбор режимов ON/AUTO/OFF (включение/авто/выключение)

2.5 Функция случайного включения с плавающим опережением от 10 до 31 минуты с 18:00 до

6:00

2. 6 Выбор 12 или 24-х часового режима

Не включается и не работает экран программатора Lemanso LM622, Feron TM 22, Electraline. Ремонт

Цифровой таймер включения/выключения по заданной программе Lemanso LM622 (16А) с программированием на неделю.
Аналоги: таймер недельный Feron TM 22 и таймер недельный Electraline.

Таймер программируемый Lemanso LM622 (16А)Таймер программируемый Lemanso LM622 (16А)

Один программатор Lemanso LM622 у нас явно не подавал признаков жизни, не включался экран, а второй, если я не путаю, не запоминал настройки.

Т.к. в момент попытки ремонта программаторов я находился на удалении от цивилизации, то стояла задача хотя бы собрать из двух один.

Корпус программатора закручен хитрыми болтиками, которые легко откручиваются плоской отверткой подходящего размера

Откручиваем трехгранные винты плоской отверткойОткручиваем трехгранные винты плоской отверткой

Программатор содержит незатейливую Китайскую схему с реле и аккумулятором для памяти

Схема таймера LM 622

Поспрашивав знакомых «паяльников» выяснили, что типичная проблема данных программаторов это умерший аккумулятор, либо пробитый стабилитрон. И действительно нам повезло, на одном устройстве умер аккумулятор, который не запоминал настройки, что логично, а на втором стабилитрон звонился.

Стабилитрон я выпаял из устройства где не сохранялись настройки, это легче чем выпаивать аккумулятор:)

Пробитый стабилитрон программатораПробитый стабилитрон программатора

После замены стабилитрона программатор запустился и работает без проблем.

Судя по соседнему конденсатору с напряжением в 63В, стабилитрон должен быть с походим напряжением до этого значения. Погуглив стало понятно, что народ ставит советский более надежный Д816Г.

Напоследок: инструкция для программатора Lemanso LM622 \ Feron TM 22 \ Electraline

Таймер недельный Lemanso LM 622 /Feron TM 22 / Electraline, благодаря своим параметрам может использоваться в различных целях: для управления устройством нагрева (масляный радиатор, калорифер, конвектор, тепловентилятор, электрический тёплый пол, бойлер), управления освещением, управлением бытовой техникой, в сельском и приусадебном хозяйстве.

Представленная модель выделяется большим дисплеем, высокой надежностью и малыми габаритами. Встроенная аккумуляторная батарея защитит программу от сбоев в случае отсутствия электричества или длительного периода, когда таймер не используется. Таймер дает возможность коммутировать сетевую нагрузку мощностью до 16 A ― это около 3600 Вт. Таймер имеет 8 программ с минимальным шагом 1 минута. Для более гибкой настройки в таймере недельном предусмотрено 16 разных комбинаций дней недели или блоков дней.

МЕРЫ БЕЗОПАСНОСТИ:
Не допускается подключение нагрузки превышающей 16 А или 3.6 кВт. Перед использованием убедиться, что вилка подключаемого прибора вставлена до упора в гнездо «таймера». При чистке клавиатуры и дисплея пользоваться только сухой салфеткой. Не опускайте «таймер» в воду или другую жидкость. Не оставляйте нагревательные приборы без присмотра. Производитель рекомендует не соединять с таймером неисправные приборы.

1. ПОРЯДОК ЭКСПЛУАТАЦИИ:
1.1. Включите ТАЙМЕР в розетку 220V.
1.2. Подождите приблизительно 12 часов для заряда внутреннего аккумулятора. (для нормальной работы памяти таймера).
1.3. После зарядки очистите всю текущую информацию нажатием кнопки «Маster сhеаr» с помощью ручки или другого заострённого предмета.
1.4. ТАЙМЕР готов к эксплуатации.

2. УСТАНОВКА ТЕКУЩЕГО ВРЕМЕНИ:
2.1. Нажмите и удерживая кнопку «СLOCК» нажимайте кнопку «WЕЕK» для установки текущего дня недели и далее нажатием кнопок «НОUR» и «МINUTE» установите текущее время.
2.2. Отпустите обе кнопки. Текущее время установлено.
2.3. Для переустановки текущего времени повторить пункты 2.1-2.3.

3. ВВОД ПРОГРАММ:
Проверяя программы, убедитесь, что настройки не накладываются, особенно при использовании блока вариантов. Если программные настройки накладываются, включение и выключение таймера будет выполняться в соответствии с установленным в программе временем, а не с номером программы. Программа OFF будет иметь преимущество перед программой ON.
3.1. Нажать кнопку «ТIMER». Установится первая программа «ОN 1».
3.2. Нажать кнопку «WEEК» и установить день недели или блок дней недели. Установите нужное время с помощью кнопок «HOUR» и «МINUTE».
3.3. Нажмите кнопку «ТIMER» чтобы закончить установку первого «ОN» и перейти к установке первого «ОFF 1». Повторить пункт 3.2 для установки первого «ОFF».
3.4. Нажать кнопку «ТIMER» чтобы закончить установку первого «ОN/ОFF» и перейти ко второму «ОN/ОFF» и т.д.
3.5. После последней установки нажмите кнопку «СLOOК» и ТАЙМЕР перейдет в рабочий режим.

4. ПРИМЕР:
Нужно запрограммировать включение в 17:15, выключение в 22:30 каждый день.
a)Нажмите и отпустите кнопку «TIMER”. На дисплее – «ON 1».
b)Нажимайте «WEEK», пока на дисплее не появится «MO,TU,WE,TH,FR,SA,SU».
c)Нажимайте «HOUR», пока на дисплее не появится 17:00.
d)Нажимайте «MIN», пока на дисплее не появится 17:15.
e)Нажмите и отпустите кнопку «TIMER», на дисплее «OFF 1».
f)Для настройки выключения повторяйте п.п. c и d, пока на дисплее не появится 22:30.

5. УСТАНОВКИ «ручной ОN / автомат AUTO / выключение ОFF»:
Рабочие режимы не могут быть изменены во время программных настроек.
5.1. Нажмите кнопку «ON/AUTO/OFF» для выбора одного из трех режимов.
5.2. Программы могут выполняться только в режиме «AUTO». Если выбран режим «AUTO», таймер работает в соответствии с настройками. Если выбраны режимы «MANUAL ON» или «MANUAL OFF», все программы игнорируются, а таймер не работает. Если выбран режим «MANUAL ON», выход электропитания всегда включен. Если выбран режим «MANUAL OFF», выход электропитания постоянно отключен.
5.3. Если поменять режим «MANUAL ON» на «AUTO», таймер сохранит настройку «MANUAL ON» до следующей настройки таймера.

6. ФУНКЦИЯ СЛУЧАЙНОГО РЕЖИМА «RANDOM»:
6.1. Нажмите кнопку «RANDOM», на дисплее появится надпись «RANDOM», это означает, что функция «RANDOM» активирована.
6.2. Если включена эта функция, настройки будут выполняться с плавающим опережением от 0 до 32 минут между 18:00 и 6:00.
6.3. Чтобы отменить эту функцию, снова нажмите «RANDOM», эта функция не может быть установлена во время настройки программ.

7. РЕЖИМ 12/24 ЧАСА:
Для перевода времени на дисплее в 12 или 24-х часовой формат нажмите одновременно кнопки «CLOCK» и «TIMER».

8. ФУНКЦИЯ «SUMMERTIME» (летнее время):
8.1. Нажмите «CLOCK» и «ON/AUTO/OFF» одновременно, на дисплее – «SUMMER». Часы будут идти на один час вперед.
8.2. Для перевода на зимнее время снова нажмите две кнопки, часы передвинутся на один час назад. Надпись «SUMMER» исчезнет.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Рабочее напряжение: 230-240 В, 50 Гц.
Мах нагрузка: 16 А (3600 Вт).
Минимальное время установки: 1 минута.
Рабочая температура: от -10°C до +40°С.
Точность: +/- 1 минута в месяц.
Аккумулятор: NiМН 1,2 В > 100 час.

MASTERCLEAR Цифровой сетевой таймер, 24 часа, 7 дней, 220 В, 13 А, вилка

24-часовой 7-дневный цифровой таймер сети

• Компактный, простой в установке, энергоэффективный электронный таймер
• 8 программируемых циклов включения / выключения в день
• Функция автоматического / ручного включения / выключения
• Опция функции по времени или случайного выбора
• Минимальное время схватывания: 1 минута
• 24-часовой цифровой ЖК-дисплей с отсчетом секунд
• Летнее время
• Постоянное включение / выключение
• Максимальная нагрузка: 13 А / 3000 Вт
• Номинальное напряжение: 240 В

Этот элегантный и прочный цифровой таймер на 24 часа и 7 дней имеет множество преимуществ — от обеспечения энергоэффективности до автоматизации вашего дома и защиты его от взломщиков.24-часовой, 7-дневный цифровой таймер от сети позволяет использовать различные функции по времени или случайным образом для программирования бытовой техники. Например, вы можете автоматически запрограммировать включение некоторых приборов в ночное время и воспользоваться в это время низкими тарифами на электроэнергию. В качестве альтернативы вы можете использовать функцию случайного включения / выключения, чтобы запрограммировать вашу сеть на включение света на произвольное время, когда вы находитесь вдали от дома. Это отпугнет грабителей и заставит их поверить в то, что ваш дом занят.Кроме того, 8 программируемых циклов включения / выключения в день на 24-часовом 7-дневном цифровом таймере сети позволяют легко запрограммировать включение / выключение устройства на заданное время в течение 1-недельного периода, в течение отдельных дней или в разные дни. сочетание дней.

Цвет: белый

Вес (кг): 0.100

Возрождение отключенного сетевого таймера

Это время года, когда в окна ставят электрические адвент-звезды и подсвечники. Я обычно использую таймеры, чтобы управлять ими, но в этом году я столкнулся с проблемой. Некоторые из моих таймеров были типа «EverFlourish EMT757A», вероятно, купленные в Clas Ohlson:

Задняя сторона таймера

Несмотря на заведомо плохой пользовательский интерфейс (который заставляет меня каждый раз загуглить руководство пользователя, когда я хочу их использовать), таймеры, которые лежали в ящике с прошлого сезона, показывали полностью пустой ЖК-дисплей. , даже если он подключен к сетевой розетке.Я предположил, что внутреннюю батарею просто необходимо зарядить, поэтому оставил их подключенными на день, чтобы они могли зарядиться. Однако дисплей оставался пустым.

Хм. Я сталкивался с подобными таймерами раньше, когда требовалось заменить внутреннюю батарею, поэтому я решил заглянуть внутрь, чтобы определить, так ли это снова. Оказалось, что винты, которые скрепляли блоки вместе, имели трехстворчатые головки с защитой от взлома. К счастью, у меня были кусочки, подходящие для такой головы, поэтому меня это не остановило.

Защищенная от взлома головка винта с тремя крыльямиTri-wing bit

Я обнаружил, что внутри устройства действительно была крошечная заряжаемая NiMH батарея (зеленый компонент с белой коррозией сбоку, близко к центру рисунка ниже). Несмотря на нежелательную коррозию, я обнаружил, что батарея была заряжена до 1,3 В или около того, что нормально для никель-металлгидридной батареи. Может, его все-таки не нужно было менять?

Сработал сетевой таймер

Но почему тогда сдох дисплей?

Я снова собрал таймер и еще раз посмотрел на переднюю часть.Нажатие любой из обычных кнопок не вызвало никакой реакции, но была также крошечная утопленная кнопка с надписью RESET. Я нажал на него ручкой и вуаля! Дисплей ожил!

Таймер вернулся к жизни.

Глупо не попробовать это, пока не разобрал блок.

Я полагаю, причина того, что таймер ведет себя так, заключается в том, что процессор, управляющий дисплеем, вероятно, не имеет надлежащей схемы сброса питания при включении. Поэтому, когда напряжение питания нарастает очень медленно, например, когда он питается от батареи, которая непрерывно заряжается из состояния полной разрядки, процессор не переходит в действие должным образом, даже после того, как напряжение питания достигает надлежащего уровня. .

Лампа с таймером включения и выключения. Розетки электрические с таймером

Какой таймер лучше — механический или электронный? На эти вопросы можно ответить в статье.

Было время, когда не было ни таймеров, ни часов, но уже было аквариумное земледелие (конечно, с определенной долей воображения).
Затем появились часы, и аквариум начал принимать ту форму, которую мы сейчас воспринимаем.
Потом появились многие часы — механические, электромеханические, электронные, атомные…. и т.д. Аквариумы тоже перешли из маленьких непрозрачных сосудов в большие, прозрачные до десятков тонн воды.
Людям надоело бегать по этим большим и прозрачным резервуарам для воды, и они придумали автоматику, которая включалась / выключалась в определенное время — это делалось с помощью таймеров.

Домашний аквариум тоже двинулся в сторону автоматизации и таймер занял в нем первое место!

Однако начинающих аквариумистов в силу еще небольшого опыта всегда озадачивают вопросы:
— Как часто вам нужен таймер в аквариуме?
— Как лучше всего его использовать?
— Какой таймер лучше использовать электромеханический или полностью электронный?

Начнем с банального и самого простого: — «Как часто вам нужен таймер в аквариуме? Как лучше всего его использовать? ”

Таймер включит или выключит то или иное устройство.
Например, он утром включает свет в аквариуме, а вечером выключает.
Включит компрессор для подачи воздуха или электроклапан для подачи CO2 (углекислого газа) в нужное нам время.

Представьте себе ситуацию с освещением — рано утром надо работать или учиться, а на улице еще темно, резко включив свет в аквариуме, мы можем вызвать «тихую» панику у обитателей аквариума.
Светильник в аквариуме желательно включать, когда дневной свет из окна заполняет комнату, а рыбки уже бодрствуют.А как это сделать зимой, когда уже поздно, а мы уже давно уехали из дома на работу / учебу? Или, допустим, мы вечером пошли в кинотеатр, или на спектакль, остались на вечеринке — кто выключит свет в аквариуме без нашего участия? Уезжая на дачу или в отпуск, кто будет включать и выключать свет в аквариуме?

Всем известно, что аквариум — это естественная среда и свет в нем должен соответствовать правильному дневному свету (8-12 часов освещения).В этом случае необходимо избегать постоянного включения или выключения лампы.
В таких ситуациях без таймера не обойтись. Его эксплуатация облегчает уход за аквариумом, помогает выдерживать продолжительность светового дня без лишнего освещения.

Имея сразу несколько таймеров, мы еще больше упрощаем задачу.
Второй таймер будет отвечать за работу компрессора. Включайте и выключайте в нужное время. В некоторых аквариумах с определенным количеством рыб и растений требуется круглосуточная аэрация.Работая без перебоев, многие компрессоры быстро выходят из строя, исчерпав весь свой ресурс. Таймер можно запрограммировать так, чтобы днем он давал отдых компрессору. Например — три часа в день, в разное время, каждые 7 часов работы. Очень удобно. Вариант: компрессор отдыхает с 12:00. до 13:00, затем с 20:00. до 21:00, затем с 16:00. до 17:00

Рассмотрим следующий вопрос: — «Какой таймер лучше использовать электромеханический или полностью электронный?»

Оба они имеют ряд достоинств и недостатков.

Электромеханические таймеры отличаются друг от друга наличием переключателя, который позволяет включенному электронному устройству работать напрямую, минуя временные настройки самого таймера.

Программирование электромеханического таймера.

Наличие переключателя на таймере делает его использование более удобным. Когда нужно включить свет или компрессор напрямую, не нужно вытаскивать вилку из таймера и вставлять в свободную розетку, достаточно сдвинуть рычаг и сам таймер превратится в штатный источник питания.Это может быть необходимо, если программа таймера выключила свет в данный момент, и нам нужно было что-то учитывать, когда свет горит.
Например, пришли гости, а у нас аквариум в дневном режиме, мы просто перемещаем рычаг, любуемся рыбками, при этом сам таймер не ставим.
Главное тогда не забыть вкрутить регулятор в исходное положение, иначе свет в аквариуме будет работать круглосуточно !!!
Таймер такого переключателя не имеет, много теряет, потому что приходится вытаскивать из него вилку, чтобы напрямую включить устройство, которое нам нужно использовать.

Таймеры электромеханические.

Почти все электронно-механические таймеры программируются одинаково. Каждый такой таймер имеет круглый циферблат со шкалой времени и рычажные планки, которые непосредственно устанавливают программу включения / выключения.

Каждый такой рычаг позволяет таймеру включать и выключать прибор через 5-10-15 минут. (для каждой модели таймера этот интервал устанавливается производителем и не регулируется). Это недостаток, так как полностью электронный таймер имеет возможность включаться и выключаться каждую минуту.
Отгибая \ защелкивая пластину-рычаг вниз, включаем период времени, в течение которого электроприборы должны находиться во включенном состоянии. Это устанавливает время работы нашей аквариумной лампы или компрессора.
Таймер должен быть установлен путем поворота шкалы в направлении стрелки до тех пор, пока треугольная метка (или метка прямого риска) не укажет текущее время. Включите таймер в розетку. Вставьте выбранный вами прибор в розетку таймера, убедитесь, что регулятор находится в положении самого таймера.

К недостаткам механических таймеров можно отнести:
1. Установленная программа постоянна для каждого дня недели;
2. При отключении электроэнергии в сети срабатывает таймер на тот промежуток времени, на сколько пропала мощность;
3. Некоторые модели тикают или издают характерный хруст, как в механическом или электромеханическом будильнике;
4. Чаще выходят из строя, перестает крутиться программный диск (кажется, изнашивается пластиковая шестеренка)
5.Дамам с шикарным маникюром и красивыми длинными ногтями, после сбоя питания в сети хлопотно повернуть диск в нужное положение, не задевая рычажных пластин, которые норовят зацепиться за гвоздь и сбить всю ранее установленную программу

Преимущества таймеров механических:
1. Бюджет при приобретении;
2. Простота в эксплуатации;
3. Дает подсказку, если у вас сложный биотоп или нежная рыба.
Понятно, что при отключении электричества перестает работать все жизненно важное оборудование аквариума (свет, фильтрация, аэрация, обогрев) и электромеханический привод таймера без электричества тоже не работает !
В конце концов, пока мы на работе / учебе или в деревне, как мы можем узнать, отключили ли электричество и как долго не было электричества? Вот тут-то и помогает сам недостаток такого таймера — он теряется на тот период времени, сколько не было электричества.
Недостаток превращается в преимущество.
Мы всегда узнаем, было ли критичным отключение нашего оборудования, особенно фильтрации (но фильтр ни в коем случае не должен подключаться через таймер, так как он должен работать круглосуточно).

Таймеры электронные отличаются друг от друга главным образом дизайном внешней формы и парочкой наворотов \ функций. У одних есть функция перехода на летнее-зимнее время, у других есть функция реагирования на движение (включение / выключение при приближении к устройству, подключенному к этому таймеру)

Электронные таймеры.

Все электронные таймеры оснащены переключателем, который позволяет включенному электронному устройству работать напрямую, минуя настройки самого таймера. (Принцип работы с этим переключателем такой же, как у электронного таймера, описанного выше).

Электронные таймеры имеют встроенные батареи, обеспечивающие резервное питание микросхемы часов, поэтому настроенная программа не дает сбоев при отключении электроэнергии в сети. Как только снова появится питание, таймер запустится в соответствии с ранее установленной программой.

Электронные таймеры имеют встроенные батареи, обеспечивающие резервное питание микросхемы часов, и поэтому они не позволяют настроенной программе сбиться с пути при отключении электроэнергии в сети. Как только снова появится питание, таймер запустится в соответствии с ранее установленной программой.

Недостатки электронных таймеров:
1. Внутренние батареи не вечны, и когда-нибудь настанет время их полноценного производства. Если вы не приобретете новые и не замените их, таймер можно выбросить.
2. Как упоминалось в описании электромеханического таймера, при отключении питания мы не сможем воспользоваться подсказкой (как в случае с электромеханическим таймером) и узнать, было ли отключено электричество. Ведь таймер не сбивается и не отстает на тот период времени, пока в сети не было напряжения.

Преимущества электронных таймеров:
1. Программу можно установить на каждый день. Например, в рабочие дни устройства будут включаться и выключаться в соответствии с нашим графиком занятости на работе / учебе, а в другие дни — по выходным.Или даже каждый день в разное время.
2. Программа может быть выставлена на несколько дней. Например, только в первую или вторую половину недели.
3. Программу можно настроить на работу через день.
4. Программу можно установить только на любой день недели.
5. По сравнению с электромеханическим таймером на лицевой панели присутствуют только кнопки, нет пластин рычагов, нет зубчатого механизма и нет тиканья, напоминающего будильник.

Любые таймеры, электромеханические или электронные, позволяют включать / выключать оборудование в течение дня в любое время, установленное программой.
Если у вас в домашнем аквариуме нет живых растений, но используются искусственные, можно делать перерыв на дневной свет. Утром таймер включит свет на 2-3 часа, а днем, пока вы на работе / учебе, выключите свет до вашего приезда. Дневного света из окна рыбе хватает. Чтобы аквариумная вода не цвела и не давала водорослей при отсутствии живых растений, желательно делать в аквариуме 6-8 часов светового дня. Особенно это актуально в очень солнечных помещениях.

Внутренняя часть электронного таймера E-TE-7x24x3.6kW-D.

Таймер электронный ТГЭ-4.

Внутри ТГЭ-4 поближе.

Возможно, кому-то это понадобится, а может, кто-то посмеется — мол, а что тут понимать, и так все понятно. Однако я нашел инструкцию и поместил ее в это сообщение. Есть еще несколько инструкций для других электронных таймеров — буду поправлять и размещать дальше.

Таймер электронный минутный ТГЭ-2.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.
Напряжение 230-240 В переменного тока, ток, 50 Гц
Макс. нагрузка 16 (2) А, 3600 Вт
Минимальное настраиваемое время 1 минута
Рабочая температура -10 ° С — +40 ° С
Точность +/- 1 минута в месяц
NiMH аккумулятор 1,2 В> 100 часов
Одна розетка работает через таймер, а вторая розетка имеет «прямое» подключение к сети 220В.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ.
Перед подключением таймера к электроприборам внимательно прочтите следующие инструкции.
ВАЖНО:
Не подключайте прибор, если нагрузка превышает 16 ампер. Вилка любого устройства должна быть полностью вставлена в розетку таймера. Перед чисткой таймера отключите его от сети и протрите сухой тканью.
Не погружайте таймер в воду или другую жидкость.
Запрещается оставлять включенные обогреватели и аналогичные устройства без присмотра. Производитель не рекомендует подключать такие устройства к таймерам.

ОПИСАНИЕ КЛАВИАТУРЫ.
1) MASTER CLEAR: очистить все данные в памяти, включая текущее время и все программы.
2) RANDOM: Установите или отмените «случайную» функцию.
3) ЧАСЫ: Установите текущее время с помощью кнопок WEEK, HOUR, MIN. Выберите 12- или 24-часовой режим с помощью кнопки ТАЙМЕР. Включите функцию летнего времени с помощью кнопки ON / AUTO / OFF,
4) ТАЙМЕР: Установите программы с помощью кнопок WEEK, HOUR, M1N. Выберите 12- или 24-часовой режим с помощью кнопки ЧАСЫ.
5) ВКЛ / АВТО / ВЫКЛ: выберите режимы таймера.
6) НЕДЕЛЯ: Установите неделю с помощью кнопки ЧАСЫ или ТАЙМЕР.
7) ЧАС: Установите час с помощью кнопки ЧАСЫ или ТАЙМЕР.
8) MIN: Установите минуты с помощью кнопки CLOCK или TIMER.
9) RST / RCL: Замена программ или возврат замененных программ.

ОБЩАЯ ХАРАКТЕРИСТИКА.
1) 10 программ ВКЛ / ВЫКЛ (ВКЛ / ВЫКЛ) с шагом в 1 минуту.
2) Выберите РУЧНОЙ ВКЛ / АВТО / РУЧНОЙ ВЫКЛ (РУЧНОЙ ВКЛ / АВТО / РУЧНОЙ ВЫКЛ).
3) Выбор режима 12/24 часа.
4) Большой ЖК-экран с секундами.
5) Есть функция летнего времени.
6) Функция «случайная» со случайным сдвигом 10-31 минут из 6.С 00:00 до 6:00
7) Доступны следующие 16 комбинаций дней или последовательностей дней:
ПН (Пн)
TU (Вт)
WE (Среда)
VT (Чт)
FR (Пт)
SA (Сб)
вс (вс)
пн, вт, ср, чт, пт, сб. Вс (пн-вс)
пн, вт, ср, чт, пт (пн-пт)
сб, вс (вс, сб)
пн, вт, ср, чт, пт, сб (пн-сб)
пн, WE, FR (пн, ср, пт)
TU, TN, SA (вт, чт, сб)
MO, TU, WE (пн, чт, ср)
TH, FR, SA (чт, пт, сб)
ПН, СР, ПТ, ВС (пн, ср, пт, сб)

НАЧАЛО РАБОТЫ.
1) Подключите таймер к розетке 230-240 В и включите выключатель питания. Оставьте таймер примерно на 14 часов для зарядки резервного аккумулятора.
2) После зарядки удалите всю текущую информацию, нажав кнопку MASTER CLEAR острым предметом (ручкой, карандашом).
3) Теперь таймер готов к работе.

УСТАНОВКА ТЕКУЩЕГО ВРЕМЕНИ.
1) Нажмите и удерживайте кнопку ЧАСЫ, одновременно нажимайте кнопку WEEK, пока не появится текущий день. Продолжайте нажимать HOUR или MIN, пока не появится текущий час или текущая минута.Во время установки вы можете удерживать кнопки WEEK, HOUR или MIN, чтобы быстро изменить значения.
2) Отпустите обе кнопки. Будут установлены неделя и время.
3) Чтобы сбросить неправильное время, повторите вышеуказанные шаги.

УСТАНОВКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ.
СОВЕТ: При проверке программ убедитесь, что параметры не перекрываются, особенно при использовании выбора блока. Если заданные параметры перекрываются, таймер включается или выключается в соответствии с временем программы, а не ее номером. Выключение программы имеет приоритет перед ее включением.
1) Нажмите и отпустите кнопку ТАЙМЕР. На ЖК-дисплее отображается ON_1. Теперь вы можете настроить первое включение.
2) Нажмите кнопку WEEK, чтобы установить день или последовательность дней. Установите время, нажимая кнопки HOUR и MIN.
3) Нажмите кнопку TIMER еще раз, чтобы завершить настройку первого включения и перейти к настройке первого включения. ЖК-дисплей показывает OFF_1. Повторяя шаг 2, установите первое выключение.
4) Нажмите кнопку ТАЙМЕР еще раз, чтобы завершить настройку первого выключения и перейти к настройке второго включения.Повторите шаги 2 и 3, чтобы запрограммировать остальные параметры. Нажмите кнопку TIMER и удерживайте ее в течение 2 секунд, чтобы перейти к быстрому изменению значений.
5) После завершения настроек нажмите кнопку ЧАСЫ.
Таймер готов к работе.

ПРИМЕР: Таймер включается каждый день в 17:15 и выключается в 22:30
1) Нажмите кнопку ТАЙМЕР один раз и отпустите. На ЖК-дисплее отображается ON_1
2) Нажимайте кнопку WEEK, пока на ЖК-дисплее не отобразится «MO, TU, WE, TH, FR, SA, SU»
3) Нажимайте кнопку HOUR, пока на ЖК-дисплее не отобразится 17:00 или 17:00.
4) Нажимайте кнопку MIN, пока на ЖК-дисплее не отобразится 5: 15RM или 17:15
5) Нажмите кнопку TIMER еще раз и отпустите.На ЖК-дисплее отображается OFF_1
6) Повторите шаги, указанные выше, с помощью. и d., на ЖК-дисплее отображается 22:30 или 22:30

РУЧНАЯ УСТАНОВКА.
Режимы работы нельзя изменить при установке программы.
1) Требуемый режим работы выбирается из трех доступных режимов последовательным нажатием кнопки ON / AUTO / OFF.
2) Программы могут выполняться только в режиме АВТО. При выборе АВТО таймер работает в соответствии с программой. В режиме MANUAL ON или MANUAL OFF все программы игнорируются, и таймер не работает.Если вы выбираете MANUAL ON, выходная мощность всегда включена. Если вы выберете MANUAL OFF, выходная мощность всегда отключена.
3) Когда режим MANUAL ON переключается на AUTO, таймер сохраняет настройку MANUAL ON до следующей настройки таймера.

ФУНКЦИЯ «СЛУЧАЙНО».
1) Нажмите кнопку RANDOM. На ЖК-дисплее отображается R (RANDOM). Включена функция «СЛУЧАЙНЫЙ».
2) Когда эта функция включена, параметры выполняются со случайным сдвигом на 10-31 минуту с 18:00. до 6:00.м.
3) Нажмите кнопку RANDOM еще раз, чтобы отменить эту функцию. Функция «СЛУЧАЙНАЯ» не может быть установлена при установке программы.
4) СЛУЧАЙНАЯ функция может быть выполнена только в автоматическом режиме с 18:00. до 6:00

12/24 ЧАСОВОЙ РЕЖИМ.
Нажмите одновременно кнопки CLOCK и TIMER, чтобы переключить отображение времени между 12 и 24 часами.

ЛЕТНЕЕ ВРЕМЯ.
1) Нажмите одновременно кнопки CLOCK и ON / AUTO / OFF. На ЖК-дисплее отображается S (летнее время).Часы переведены на 1 час вперед.
2) Чтобы вернуться к зимнему времени, снова нажмите две кнопки. Часы возвращаются 1 час назад. S исчезнет с ЖК-дисплея.

Следующая инструкция с сохранением семантики написания того, кто ее написал. Думаю, кому-то это тоже понадобится.

Инструкция к розетке таймера Rev Ritter, Франкфурт.

Розетка таймера Rev Ritter.

Инструкция:
Hold clock> 3 секунды — переключение 24/12 часов,
кнопка вкл / выкл переключает режимы всегда вкл / программа / всегда выкл.
г. н.э. Кнопка — режим Clock Down, обратный отсчет до работы.

Как настроить:
1. Сначала шариковой ручкой нажимаем кнопку сброса
2. Затем выбираем режим 24 или 12 часов, как удобнее кому угодно, нажав кнопку часов более 3 секунд. В режиме 12 часов слева светится AM или PM (до и после полудня). Поскольку я привык к 24 часам, то следующие примеры — это 24-часовые настройки. Режим можно переключить в любой момент.
3. Нажимайте кнопку настройки до тех пор, пока день недели не замигает вверху, используйте кнопки V- и V + для выбора текущего дня недели.
4. После этого кратковременно нажмите кнопку настройки и установите часы на те же клавиши V + и v-, еще раз установите кратковременно и таким же образом, как и минуты. Установить заново — установка текущей даты завершена.
5. Сброс в режим ожидания из любого окна — короткое нажатие на кнопку часов.
6. Вы можете удерживать V + или V- при установке более быстрого времени, например, 24 минуты.
7. Далее включите настройку, например, свет каждый день. Используя клавиши V + и V-, вы можете просматривать программы; Всего их может быть 20 штук.На дисплее загорается первый символ — номер программы, режим ВКЛ / ВЫКЛ, затем время отклика.

Чтобы программа №1 включала свет в 9 утра и выключала его в 18 часов, необходимо установить 1 ВКЛ. 09:00 | 1 ВЫКЛ 18:00. Думаю, логика таймера понятна.

Режим с буквой d — это режим обратного отсчета перед работой. Вы можете запрограммировать, например, включение света через 30 минут или выключение, если свет горит.

8. Выберите программу номер 1 ON с помощью кнопки V +, нажмите кнопку SET — дни недели вверху будут мигать.Нам нужно включать свет каждый день, поэтому, ничего не меняя, нажимаем SET и так же, как мы устанавливаем текущее время, настраиваем дальнейшие часы-минуты, устанавливаем 09:00.
9. Выберите программу № 1 ВЫКЛ с помощью кнопки V +, нажмите кнопку SET и аналогичным образом установите время выключения, 18:00.
10. Настройка завершена, втыкаем таймер в розетку, а лампу втыкаем в таймер.

Вот пример ступенчатой подсветки на полутоне с использованием двух электронных таймеров.

Фонари делятся на передние и задние, какие лампы где я стоял, не помню, но схему их работы я нашел.

Уже есть другая инструкция по настройке таймера QUIGG.

Здравствуйте, уважаемые читатели и гости сайта «Записки электрика».

Сегодня решил автоматизировать схему управления насосом холодной воды нашей мастерской.

Дело в том, что теперь перед рабочей сменой в 7-00 утра надо вручную включать насос кнопочной станцией, а вечером после рабочей смены в 18-00 выключать. .

Утром иногда забываешь включить помпу и каждый раз нужно возвращаться к панели управления, а вечером иногда забываешь выключить, и она может работать всю ночь.Еще хуже, когда вы забываете выключить насос, уезжая на выходные, и он будет оставаться «молотить» все эти дни.

Итак, для процесса автоматизации включения и выключения помпы я решил использовать недельный электронный таймер ТЭК-15 от IEK.

В одной из своих статей я подробно рассказывал, но в этом случае у нас это не сработает, потому что в течение недели у нас нет одного и того же алгоритма работы помпы: с понедельника по пятницу она включена с 7-00 до 18-00, а в выходные его отключают.При использовании дневного таймера Orbis Mini T QRD это невозможно организовать, поэтому я применил недельный таймер TE-15.

Подобные недельные таймеры TE-15 имеются в каталогах не только с IEK, но и с TDM и EKF. Посмотрите, они полностью идентичны, как по внешнему виду, так и по техническим характеристикам. Прямо как братья-близнецы — найти отличия?

В этой статье я расскажу вам о технических характеристиках, схеме подключения и программировании таймера ТЭК-15 от IEK.

Внешний вид и габаритные размеры.

Применение и технические характеристики

Недельный электронный таймер ТЭ-15 необходим для отсчета времени и автоматического включения (выключения) потребителей электроэнергии через заданные промежутки времени. Сфера применения таймера очень широка, примеры можно перечислять до бесконечности, вот некоторые из них — это автоматическое управление:

Освещение улиц или дворов

освещение административно-производственных помещений

Освещение рекламных баннеров, щитов, фасадов зданий, уличных витрин
Электродвигатели комнатной вентиляции

насос-моторы, например, для откачки воды из колодца или поливочных установок

отопительные электрические приборы

Технические характеристики электронного недельного таймера ТЭ-15:

напряжение питания 230 (В)
номинальный ток выходных контактов 16 (А) при cosφ = 1 и 8 (А) при cosφ = 0.4
количество каналов — 1 (одноканальный)
собственная потребляемая мощность 5 (Вт)
количество программируемых циклов — 8 включений и 8 выключений
минимальный программируемый временной интервал (разрешение) — 1 минута
ошибка не более 2 секунд в сутки
вес — 159 грамм

Из плюсов отмечу простую настройку и программирование — настроить даже проще, чем будильник на современном телефоне.

Несколько слов о недостатках.На мой взгляд, можно было бы увеличить количество программируемых циклов. В связи с этим сразу напрашивается увеличение выходных каналов, т. е. управлять 2, 3 или 4 независимыми нагрузками с помощью одного таймера. Кстати, во время установки таймера я обнаружил, что количество программируемых циклов на самом деле составляет 8 и 16, что не могло не радовать — так что имейте это в виду.

Эти недостатки, а точнее даже пожелания к данной модели сглаживаются ее стоимостью, которая на момент написания статьи составляет от 1300-1800 рублей.

Сборка и строительство

Цифровой таймер TE-15 может быть установлен в электрощиты со степенью защиты не ниже IP30. Температура эксплуатации должна быть в пределах от -5ºС до + 40 ° С.

Таймер устанавливается на стандартную DIN-рейку. По ширине занимает 2 модуля, т.е.36 (мм) — габаритные размеры смотрите на чертеже.

Таймер имеет встроенный аккумулятор, который обеспечивает его работу до 150 часов, т.е. примерно до 6 суток.В это время все запрограммированные циклы полностью сохраняются в памяти устройства.

На лицевой стороне таймера находится защитная крышка, под которой спрятаны кнопки управления и программирования, и ЖК-дисплей.

Назначение каждой кнопки см. Ниже.

При закрытой крышке в окне виден только экран с текущим временем. Например, текущее время 22-43.

Также на лицевой стороне находится красный светодиодный индикатор «Вкл», который символизирует состояние таймера. Если этот индикатор горит, то таймер находится в рабочем режиме и его выходное реле включено, т.е. выполняет запрограммированный цикл, если он не горит, то таймер находится в режиме ожидания для своего следующего цикла.

Схема подключения таймера ТЭ-15

Вот схема подключения ТЭ-15, взятая из паспорта.

Для питания таймера требуется рабочее напряжение 230 (В), фаза и ноль которого подключены к клеммам (1) и (2) — полярность значения не имеет.

Вот пример подключения таймера с нагрузкой до 16 (А).

В качестве защитного устройства установлен автоматический выключатель, в данном случае ВА47-29 с номинальным током 16 (А). Фаза от машины подключается к клемме (1).

Берём ноль с нулевой шины N и подключаем к клемме (2).

Нагрузка подключена к выходным контактам реле, которые производят коммутацию. Терминал (4) общий вывод. Контакт (3-4) размыкается (Н.З.), а контакт (4-5) замыкается (Н.О.). Вот тому подтверждение.

Номинальный ток выходных контактов указан в технических характеристиках (см. Выше). Здесь я немного поясню, что 16 (А) это примерно 3520 (Вт) при cosφ = 1 или 8 (А) примерно 1760 (Вт) при cosφ = 0.4. Первые включают чисто активную нагрузку, такую как электронагреватели или лампы накаливания, а вторые включают активно-индуктивную нагрузку, например, люминесцентные лампы, электродвигатели, трансформаторы, бытовые приборы и т. Д.

Если нужно подключить к таймеру более мощную нагрузку или трехфазную нагрузку (электродвигатель и т. Д.), То нужно добавить в схему контактор, например, а еще лучше, иначе выход контакты очень быстро плавятся, прилипают или перегорают, вообще выходят из строя.

В моем примере мощность трехфазного электродвигателя насоса составляет 2,2 (кВт) при номинальном токе 5 (А), что означает, что мне нужно подключить контактор к таймеру и управлять электродвигателем с его мощностью. контакты. В моем примере я подключу модульный контактор ESB 24-40 от ABB к таймеру.

Цепь управления:

Защитный кожух «Tyco» на 9 модулей, IP40.

Силовая цепь.

После подключения таймера можно переходить к его настройке и программированию.

Программирование и установка таймера TE-15

Включаем подающий автомат. При первом включении таймера ЖК-дисплей погаснет. Щелкните по кнопке «Сброс».

В течение нескольких секунд ранее запрограммированные циклы (настройки) очищаются (сбрасываются). В это время на дисплее загораются абсолютно все символы.

После сброса экран запускается в 0-00, установлен режим таймера «Автоотключение» и день недели «Вс» (воскресенье).

Дни недели отображаются на экране в виде известных латинских сокращений:

Пн (понедельник — понедельник)
Вт (вторник — вторник)
ср (среда — среда)
Чт (четверг — четверг)
пт (пятница — пятница)
Sa (суббота — суббота)
Вс (воскресенье — воскресенье)

Время на таймере может отображаться как в 24-часовой шкале, так и в 12-часовой шкале с индикатором «AM» (до полудня) или «PM» (после полудня).Для переключения между тем или иным масштабом необходимо нажать и удерживать кнопку «Часы» в течение 6 секунд (на самом деле переключение занимает около 3 секунд).

Лично мне удобнее, когда время исчисляется в 24-часовой шкале, поэтому оставлю это в покое.

Прежде всего, нам нужно установить текущее время и день недели. Это делается следующим образом.

Щелкаем по кнопке «Часы» и, не отпуская ее, нажимаем кнопку «D +».Каждое последующее нажатие «D +» на экране будет менять день недели по кругу. Например, я установил вторник, т.е. вторник.

Затем, не отпуская кнопку «Часы», нажмите кнопку «H +». Каждый раз, когда вы нажимаете «H +» на экране, часы текущего времени будут меняться в зависимости от установленной 12-часовой или 24-часовой шкалы. Таким же образом мы устанавливаем время в минутах, теперь просто нажимаем на кнопку «M +».

Я установил текущее время на 21-07.

Недельный таймер ТЭ-15 имеет 4 режима работы.

Переключение между режимами осуществляется попеременным нажатием соответствующей кнопки «Режим». Выбранный режим отображается на дисплее. Разница между режимами заключается в исходном состоянии выходных контактов реле, согласно данной таблице.

Таким образом, я могу управлять нагрузкой как в автоматическом режиме «Auto Off» и «Auto On» по установленному времени, так и в ручном режиме — «On» или «Off».

Теперь давайте запрограммируем таймер для моего примера — управления двигателем насоса.

Еще раз повторюсь о необходимом алгоритме работы помпы. В рабочие дни (с понедельника по пятницу) помпа должна работать с 7-00 до 18-00, а в выходные — вообще не включаться.

Сначала выберите режим «Auto Off»: контакт (3-4) замкнут, (4-5) разомкнут, выходное реле таймера выключено, светодиод «On» не горит.

Итак, заданный алгоритм работы насоса для нас не сложен — для этого нам потребуется запрограммировать только один цикл.

Нажмите кнопку «P». На дисплее появляется «1 ON» и пунктирные линии — это означает, что первый цикл переключения нагрузки готов к программированию.

Затем по очереди нажмите кнопку «D +» и выберите нужные дни недели.

Здесь вы можете установить множество различных вариантов:

любой день недели
три дня в неделю (пн, ср, пт)
три дня в неделю (Вт, Чт, Сб)
два выходных дня (сб, вс)
три дня в неделю (пн, вт, ср)
три дня в неделю (чт, пт, сб)
пять дней в неделю (пн, вт, ср, чт, пт)
шесть дней в неделю (Пн, Вт, Ср, Чт, Пт, Сб)
все дни недели (Пн, Вт, Ср, Чт, Пт, Сб, Вс)

Нам нужно всего пять рабочих дней, т.е.е. С понедельника по пятницу — пн, вт, ср, чт, пт.

Теперь нажмите кнопку «H +» и установите время (часы), в которое таймер включит нагрузку. Каждый раз, когда вы нажимаете «H +» на экране, часы текущего времени будут меняться в зависимости от установленной 12-часовой или 24-часовой шкалы.

Я поставил 7 часов утра.

Точно так же мы устанавливаем минуты с помощью кнопки «M +», но в моем примере их не нужно устанавливать.

Щелкните по кнопке «P».На дисплее появляется индикация «1 OFF» и пунктирные линии — это означает, что первый цикл сброса нагрузки готов к программированию.

По аналогии выставляем дни недели и время выключения нагрузки. В моем примере насос должен быть выключен в 18-00 в рабочие дни, то есть с понедельника по пятницу — пн, вт, ср, чт, пт.

Готово. Теперь, чтобы сохранить установленные настройки таймера, нажмите кнопку «Часы».

На этом наше программирование закончено.Осталось подключить нагрузку к таймеру по приведенным выше схемам и проверить его работоспособность.

Если вы внезапно ошиблись с указанием времени или даты, вы можете внести изменения в запрограммированный цикл. Для этого нажимайте кнопку «Часы», пока на экране не появится номер цикла, в котором вы решили внести изменения. Затем нажмите кнопку «Mode» — время этого цикла будет сброшено (на экране появятся пунктирные линии) и с помощью кнопок «D +», «H +» и «M +» внесите необходимые изменения.Затем дважды нажмите кнопку «Режим» и один раз кнопку «Часы», чтобы сохранить изменения.

Пример схемы управления освещением с использованием таймера

Подключу розетку к выходным контактам (4-5) таймера, а лампочку в розетке включу.

Для этого я подключил фазу от автомата к клемме (5), от клеммы (4) к одной из клемм розетки. На другой вывод розетки я подключил ноль от нулевой шины N.В этом примере защитный провод PE остался неподключенным — об этом не стоит забывать.

В качестве нагрузки подключил светодиодную лампу мощностью 9 (Вт), с которой неоднократно проводил свои эксперименты (а).

Для наглядности запрограммировал 3 цикла управления освещением и проверил таймер. Работает исправно.

Принцип работы цифрового таймера смотрите в моем видео.

П.С. Наверное, все.Будут вопросы — задавайте их в комментариях или на личную почту. Спасибо за внимание.

Люди, по сути, очень любознательны и всегда стараются создать для себя максимально комфортные условия. Благодаря этому происходят различные технические открытия и улучшения. Не так давно человек изобрел компьютер, без которого сейчас сложно представить нашу повседневную жизнь. Электротехнические устройства не отстают от прогресса, они постоянно совершенствуются и совершенствуются в соответствии с потребностями потребителя.

Появление новых технологий — основная движущая сила появления всех видов электронных и цифровых устройств. Благодаря этому не так давно человек воплотил в жизнь идею «умного дома», тем самым приспособив под себя множество различных устройств и реализовав их независимое взаимодействие.

В настоящее время одним из компонентов такой системы являются интеллектуальные розетки, которые были разработаны и выпущены несколько лет назад одной из компаний, специализирующихся на инновационных технологиях.

Основной составляющей умного дома являются таймеры, которые самостоятельно осуществляют желаемое действие в определенный момент времени. Розетки также снабжены таким устройством, которое они называются — розетки с таймером , . На них возлагаются основные задачи, которые значительно упрощают жизнь человека и добавляют в его жизнь больше комфорта.

Розетки

с таймером позволяют выполнять огромное количество всевозможных действий: включать обогреватели и воздухонагреватели по приезду хозяев, создавать оптимальную температуру воздуха и воды, управлять отопительными приборами, например, поддерживать определенную температуру. в аквариуме или террариуме.Также такие торговые точки могут помочь при длительных поездках, создавая атмосферу присутствия людей в доме и т. Д.

Розетка электронного таймера от masterclear назначение и применение

Каждый человек знает о функциях и назначении обычной розетки; он обеспечивает электроэнергией то или иное устройство. Существенно расширяется сфера применения розеток с таймером.

На данный момент это единственные устройства в своем роде, которые могут управлять компьютером и электронным оборудованием, а также значительно экономить электроэнергию.Розетки с таймером предназначены для автоматического включения / выключения различных электроприборов через определенные промежутки времени. Сфера их применения очень обширна и в идеале к ним можно подключить практически любое электронное устройство.

Приведу небольшой пример из практики. Такую розетку на даче друзья установили, чтобы летом поливать огород. У них есть дача в десятке километров от города, и, как вы сами понимаете, в будние дни некогда ходить туда каждый день.

Они там только по выходным. Но такой режим полива не устраивал растительность, что они там растут, в саду все высыхало за неделю, особенно летом, когда бывает засуха и нет дождей. В связи с этим нужно было искать альтернативу и придумать какую-то автоматизацию процесса.

Для этого я предложил им попробовать такое чудо техники. Полив производился с помощью помпы, которая стояла в колодце. В данном случае розетка недельного таймера Я управлял ирригационным насосом и был настроен так, что насос включался каждый день на полчаса.Все это повторялось в течение рабочей недели с понедельника по пятницу. А когда хозяева приехали на дачу на выходных, заметили значительное увеличение их саженцев и огородов.

Мои знакомые обрадовались и поблагодарили меня свежими и вкусными овощами. Так что обычная розетка с таймером способна обеспечить хороший урожай любому дачнику.

Характеристики сокета Masterclear

При использовании умных розеток необходимо знать общие правила их эксплуатации.Они, как и большинство электроприборов, рассчитаны на определенную нагрузку — 16 А, превышение которой может вызвать различные повреждения устройства и даже вывести его из строя.

Например, при включении ТЭНа мощностью 5 кВт ток будет 25 А, что губительно для розетки, она просто перегорает. Также при подключении вилки необходимо обращать внимание на то, чтобы она была плотно подключена. Перед подключением к электросети необходимо протереть розетку сухой мягкой тканью и ни в коем случае не мочить и не погружать в воду.

Еженедельная розетка masterclear имеет следующих характеристик:

— напряжение сети: 230-240 В;

— частота: 50 Гц;

— минимальный период времени: 1 мин .;

— тип таймера: недельный;

— устройство и управление: электронное;

— диапазон рабочих температур: -10 … + 40 С;

— количество установленных программ: 8 штук;

— ошибка: -1 … +1 минута в месяц;

— использованный аккумулятор: 1.2 В, что больше 100 часов (при отсутствии питания в сети).

В целях безопасности розетка оборудована специальными клапанами, исключающими прямой контакт различных предметов с ее электрическими контактами.

Установка недельного таймера розетки и подготовка к работе

Розетка с недельным таймером использует батарею 1,2 В, которая необходима для сохранения различных настроек в памяти и для работы внутренних часов. Он рассчитан на более 100 часов непрерывной работы устройства.

Это важная и полезная функция, так как при отсутствии напряжения в сети настройки не стираются из памяти. Это особенно важно для потребителей, у которых частые отключения электроэнергии.

Перед первым подключением розетку нужно сначала зарядить от сети, не менее 14 часов. После этого нажмите тонким предметом кнопку MASTER CLEAR, в результате чего все его предыдущие настройки будут сброшены и он будет готов к использованию. Через несколько секунд часы обнулятся, и все их элементы загорятся.В будущем кнопку MASTER CLEAR можно будет использовать для сброса всех предыдущих настроек.

Обозначение кнопок панели

Для правильного и правильного управления умной розеткой необходимо знать назначение кнопок на панели и какие функции они выполняют.

П.С. По правде говоря, когда я впервые увидел таймер, я подумал, что красная кружка под MASTERCLEAR — это световой индикатор работы устройства, и долго не мог понять, как это устройство включается.Однако нет, это тоже кнопка.

1) — MASTER CLEAR, как было сказано выше, очищает внутреннюю память и сбрасывает все предыдущие настройки;
2) — ЧАСЫ — многофункциональная кнопка, за которую отвечает:
— устанавливает текущее время вместе с кнопками HOUR, MIN, WEEK;
— отображает время в различных форматах, 12 и 24 часа, вместе с кнопкой ТАЙМЕР;
— переводит часы на летнее время и обратно вместе с кнопкой ON / AUTO / OFF;
3) — ТАЙМЕР — настройка различных программ кнопками WEEK, HOUR, MIN и изменение часов кнопкой CLOCK;
4) — WEEK — установка дня недели;
5) — ЧАС — установка часов;
7) — MIN — установка минут;
8) — ВКЛ / АВТО / ВЫКЛ — осуществлять выбор режимов;
9) — RANDOM — функция, управляющая случайным включением-выключением;
10) — RST / RCL — отменяет и восстанавливает программы.

Как установить время, день недели и время года

Вы должны нажать и удерживать кнопку ЧАСЫ, чтобы установить необходимое время и способ его отображения (кнопка ЧАС используется для установки часов, а кнопка МИНУТА — для минут). Изначально время указывается в 24-часовом формате, если вы привыкли к 12-часовому формату, вы можете изменить его с помощью кнопки ТАЙМЕР (AM — до полудня, PM — после полудня, буква AM не отображается в данная модель розетки).

Для установки текущего дня недели необходимо нажать две кнопки в следующей последовательности, сначала фиксируются ЧАСЫ, а затем желаемый день переключается с помощью кнопки WEEK (последовательность дней на английском языке выглядит следующим образом: MO, TU , WE, TH, FR, SA, SU, начиная с понедельника и заканчивая воскресеньем).

Летнее и зимнее время переключаются с помощью кнопки ON / AUTO / OFF при нажатой кнопке CLOCK. Для летнего времени отображается слово — лето, для зимнего времени в данной модели надписи нет.

Режимы работы

Розетка таймера осуществляет свою работу в четырех различных режимах.

1. Постоянно в выключенном состоянии, даже несмотря на предварительные настройки. Для этого с помощью кнопки ON / AUTO / OFF установите положение — Manual OFF.

2. Постоянно во включенном состоянии. Это можно сделать, переключив его в режим ручного включения с помощью кнопки ON / AUTO / OFF.

3. Автоматический режим. Для этого используйте кнопку ON / AUTO / OFF, чтобы выбрать режим AUTO. В этом состоянии все необходимые действия выполняются в соответствии с заранее определенной программой.

4. Случайное периодическое включение и выключение. Для этого режима необходимо нажать кнопку RANDOM и установить положение R.Программа, встроенная в розетку, автоматически включит подключенное к ней устройство, например, лампу или лампу, на время с 18 до 6 утра.

Этот режим необходим в тех случаях, когда вы надолго покидаете квартиру и, чтобы отпугнуть грабителей, желательно создать имитацию присутствия человека в квартире.

Настройка основных функций таймера

При настройке розетки нужно следить, чтобы программы не пересекались.В противном случае, если вы установите две взаимоисключающие настройки, настройка с опцией ВЫКЛ будет иметь приоритет над настройкой ВКЛ.

В качестве примера рассмотрим следующий случай, в одном блоке настроек вы указали включение розетки с 12-00 до 21-00, а в другом с 15-30 до 19-00. Таким образом, он будет работать с 12-00 до 19-00, а затем отключится, несмотря на то, что во втором блоке он должен работать дольше.

Вход и выход из режима программирования.

Чтобы начать программирование настроек, нажмите кнопку ТАЙМЕР.Для выбора уже установленных блоков вам также понадобится кнопка ТАЙМЕР. Когда вы закончите и сохраните настройки, вы должны нажать кнопку ЧАСЫ.

1. Когда вы нажмете кнопку TIMER один раз, вы увидите ON 1 на экране. Это соответствует первой настройке.

2. Используйте кнопку WEEK, чтобы установить определенный день недели (или группу дней). Часы и минуты устанавливаются с помощью кнопок HOUR и MIN соответственно.

3. После установки мощности нажмите кнопку ТАЙМЕР, на дисплее отобразится ВЫКЛ 1.Теперь проделайте те же действия с часами, чтобы выключить розетку.

4. Для настройки второго двухпозиционного блока необходимо выполнить те же действия. Для быстрой прокрутки списка сохраненных блоков настроек удерживайте кнопку ТАЙМЕР.

После выполнения всех настроек нажмите CLOCK для выхода из меню программирования. Розетка электронного таймера готова к работе.

Пример настройки таймера

Как говорится, учиться — легко в бою.Всю описанную выше информацию сложно понять с первого раза, поэтому давайте посмотрим на , как программируется недельный таймер розетки на живом примере.

Предположим, вы хотите установить таймер так, чтобы он запускался каждый день на два часа с 18-00 до 20-00. Как это сделать?

Первым делом заходим в программу настроек. Для этого нажмите кнопку ТАЙМЕР. На дисплее отображается «ON 1».

Теперь нужно выбрать день недели, так как у нас есть задача запускать таймер каждый день, нажимайте кнопку «WEEK», пока не отобразятся все дни недели.После этого нужно выставить время включения, установить кнопку ЧАС на 18-00 (кнопку минут не трогаем, так как в условии их нет).

Теперь нам нужно сохранить установленные нами своевременные параметры, для этого нажмите кнопку ТАЙМЕР . После ее нажатия настройка сохраняется, и на экране сразу появляется «ВЫКЛ 1» — это настройка времени выключения. По условиям нашего примера таймер должен отключаться каждый день в 20-00.Все делаем само по себе, а также для включения. Нажимаем «НЕДЕЛЯ» выбираем все дни недели и также нажимаем «ЧАС» ставим 20-00.

После установки настроек нажмите кнопку «ЧАСЫ» для выхода из режима программирования.

Теперь у нас есть таймер, который будет включаться каждый день недели в 18-00 и выключаться в 20-00. Думаю, для такого устройства можно найти бесчисленное множество приложений.

Похожие материалов на сайте:

В понятие «умный дом» входят различные устройства для повышения комфорта человека.Одно из таких устройств — розетка с таймером (розетка с таймером).

Розетка с таймером — очень полезное и простое в использовании устройство, которое служит для автоматизации всей вашей бытовой техники. В этой статье мы расскажем, как правильно выбрать и применить прибор.

Розетка — таймер — это устройство, которое может автоматически включать и выключать через различные промежутки времени различные электрические устройства или компьютерную технику. Эти приборы создают больше комфорта и экономят энергию.

В частности, они могут:

для создания приятной обстановки в доме включают обогреватели к приезду хозяев;
управляющие отопительные приборы для обогрева аквариума или гаража;
управлять системой водоснабжения для полива сада в дни отсутствия хозяев на даче;
создают эффект присутствия хозяев в пустом доме для отпугивания злоумышленников.

Принцип работы устройства с механическим таймером заключается в использовании часового механизма , который время от времени замыкает силовые контакты. На такой розетке может быть до 96 программ в день. Работу электронной розетки — таймера можно запрограммировать на неделю. В этом случае можно использовать 140 программ.

Схема такого устройства включает в себя электронную и силовую часть. Например, для модели Freon TM 22 силовая часть представляет собой схему с электромеханическим реле на 48 В, включенным в коллекторную цепь транзистора.

При поступлении сигнала управляющего транзистора от электронной части срабатывает реле . Его контакты замкнуты или разомкнуты и, соответственно, прибор подключен или отключен от сети 220 В.

Схема питается от мостового выпрямителя, преобразующего сетевое напряжение в постоянный ток. Кроме того, для сохранения настроек и обеспечения устойчивости временного генератора аккумулятор устанавливается в устройство .

Преимущества и недостатки

Электронные таймеры имеют следующие преимущества:

для каждого дня недели можно установить свою программу с учетом распорядка дня хозяина.В механической модели такую программу можно создать только на один день.
программа может быть создана на несколько дней;
отсутствие механических деталей и тиков, как в механическом будильнике.

Недостатки:

зависимость от внутренних батарей . Если аккумулятор вышел из строя и замены не было, электронная модель выйдет из строя;
Отсутствие информации о перебоях в подаче электроэнергии в такой модели , так как таймер работает независимо от наличия внешнего питания.

Как выбрать

При выборе подходящей розетки основную роль играет цель, для которой она будет использоваться. Прежде всего, необходимо оценить мощность прибора , который будет подключаться к такому разъему, и в зависимости от этого выбрать тип устройства. Величина мощности или максимального тока подключенного электроприбора не должна превышать их допустимых значений, прописанных в паспорте к такому разъему с таймером.

Для большинства примеров, приведенных в таблице моделей, максимальная нагрузка составляет 3,5–3,6 кВт. Соответственно, максимально допустимый ток для них составляет 16 А . Исключение составляет модель Dumi 66989 6 , для которой мощность и допустимый ток составляют соответственно 1,8 киловатт и 8 А.

Модель		Количество программ (переключение)	Разработка Производитель	Цена, руб.
TM 22	Ферон	16 А / 3,5 кВт	10	Россия	642
Думи 66989 6	Rev Ritter GmbH	8A / 1,8 кВт	(140)	Германия Китай	860
BND-50 / SG65	Верблюд	16 А / 3,6 кВт	8 (56)	Россия Китай	1220
Primera-Line 1597490	Brunnenstahl	16 А / 3,5 кВт	—	Германия Китай	1619

Важный вопрос — где будет установлена розетка.Большинство из них должны работать внутри дома (степень защиты IP20). Некоторые виды (Primera-Line 1597490) имеют защиту IP44 и могут быть установлены на открытом воздухе.

При выборе подходящего товара всегда важна марка товара. Но зачастую об этом довольно сложно судить, так как большая часть продукции различных марок производится в Китае.

Иногда при выборе модели могут играть роль, казалось бы, второстепенные характеристики. Например, такой , как имеющий обратный отсчет или генератор случайных чисел , с помощью которого имитируется «случайное» включение электроприборов или освещения в загородном доме или на даче.Считается, что такие вкрапления создают иллюзию нахождения в пустом доме. В некоторых случаях такие характеристики могут быть критическими.

Розетка таймера Цена зависит от их характеристик и марки . Как видно из таблицы, средние цены колеблются от 640 до 1600 руб.

Для вас мы подготовили подробное пошаговое описание и исправим его на максимально доступном и понятном языке.

Как сделать грамотную замену старой электропроводки в квартире своими руками, узнайте из этого.

Что нужно знать перед тем, как подключить двойную розетку в одну розетку своими руками, прочтите это.

Пуско-наладочные работы

Различные типы электронных розеток настраиваются по примерно одинаковому алгоритму.

Перед настройкой такого устройства убедитесь, что мощность нагрузки не превышает номинальное значение допустимой мощности розетки .

Далее необходимо подключить устройство к сети и зарядить встроенный аккумулятор не менее 14 часов.После этого происходит очистка памяти устройства с помощью кнопочного переключателя «MasterClear» . Иногда это называют «Сброс».

Инструкции по установке

Первый шаг — установить текущее время. Для этого зажмите кнопку переключения «Часы» , установите кнопками «Неделя» , Час и Мин. соответственно день недели, час и минуту.

Программы настраиваются по следующему алгоритму:

Для запуска системы в соответствии с установленными программами переключатель режима работы («Авто / Вкл / Выкл») должен находиться в автоматическом режиме работы.

При установке переключателя в положение «Вкл.» Сетевое напряжение подключается непосредственно к выходу разъема, а в положение «Выкл.» Оно отключается. В этих положениях таймер устройства не работает.

Видеоинструкция по программированию электронного таймера-розетки:

Ошибки выбора

Основная ошибка при выборе розетки-таймера — неправильная оценка потребителя мощности, включенной в эту розетку. Превышение ее по сравнению с допустимой мощностью розетки может привести к тому, что устройство просто сгорит.

При выборе розетки необходимо учитывать тип нагрузки, которая будет к ней подключена.

Например, есть данные, что при подключении к моделям TM 22 индуктивной нагрузки , такой как компрессор, фильтр, система питания трансформатора, система выходит из строя; не работает, когда подключенное устройство выключено.

В некоторых случаях разъем может перегореть. . Поэтому для нагрузок индуктивного типа необходимо более тщательно подбирать тип разъема, а для разъема ТМ 22 параллельно с нагрузкой включать балансировочный конденсатор емкостью 0. 1 мкФ и рабочее напряжение не менее 400 В.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Перед подключением таймера к электроприборам внимательно прочтите следующие инструкции.

ЭТО ВАЖНО :

Не подключайте устройство, если нагрузка превышает 16 ампер. Вилка любого устройства должна быть полностью вставлена в розетку таймера. Перед чисткой таймера отключите его от сети и протрите сухой тканью.

Не погружайте таймер в воду или другую жидкость. .

Запрещается оставлять включенные обогреватели и аналогичные устройства без присмотра. Производитель не рекомендует подключать такие устройства к таймерам.

ОПИСАНИЕ КЛАВИАТУРЫ

1) MASTER Очистить : Очистить все данные в памяти, включая текущее время и все программы.

2) Случайно : Установите или отмените функцию «случайным образом».

3) ЧАСЫ : Установите текущее время с помощью кнопок WEEK, HOUR, MIN.Выберите 12- или 24-часовой режим с помощью кнопки ТАЙМЕР. Включите функцию летнего времени с помощью кнопки ON / AUTO / OFF,

4) ТАЙМЕР : Установите программы с помощью кнопок WEEK, HOUR, M1N. Выберите 12- или 24-часовой режим с помощью кнопки ЧАСЫ.

5) ВКЛ / АВТО / Выкл. : Выберите режимы таймера.

6) Неделя : Установите неделю с помощью кнопки ЧАСЫ или ТАЙМЕР.

7) ЧАС : Установите час с помощью кнопки ЧАСЫ или ТАЙМЕР.

8) MIN : Установите минуты с помощью кнопки CLOCK или TIMER.

9) Rst / RCL : Замена программ или возврат замененных программ.

ОБЩИЕ ХАРАКТЕРИСТИКИ

1) 10 программ ВКЛ / ВЫКЛ (ВКЛ / ВЫКЛ) с шагом в 1 минуту.

2) Выберите РУЧНОЙ ВКЛ / АВТО / РУЧНОЙ ВЫКЛ (РУЧНОЙ ВКЛ / АВТО / РУЧНОЙ ВЫКЛ).

3) Выбор режима 12/24 часа.

4) Большой ЖК-экран с секундами.

5) Есть функция летнего времени.

6) Функция «случайная» со случайным сдвигом на 10-31 минуту с 18:00 до 6:00

7) Доступны следующие 16 комбинаций дней или последовательностей дней:

Пн (Пн)
ТУ (К)
WE (ср)
ВТ (чт)
ПТ (Пт)
SA (сб)
SU (вс)
ПН, ВТ, СР, ЧТ, ПТ, СА. Вс (пн-вс)
ПН, ВТ, СР, ЧТ, ПТ (пн-пт)
SA, SU (вс.Сб)
ПН, ВТ, СР, ЧТ, ПТ, СБ (пн-сб)
MO, WE, FR (пн, ср, пт)
TU, TN, SA (вт, чт, сб)
ПН, Вт, СР (пн, чт, ср)
ЧТ, ПТ, Сб (чт, пт, сб)
ПН, СР, ПТ, ВС (пн, ср, пт, сб)

НАЧАЛО РАБОТЫ

1) Подключите таймер к розетке 230-240 В и включите выключатель питания. Оставьте таймер примерно на 14 часов для зарядки резервного аккумулятора.

2) После зарядки удалите всю текущую информацию, нажав кнопку MASTER CLEAR острым предметом (ручкой, карандашом).

3) Теперь таймер готов к работе.

УСТАНОВКА ТЕКУЩЕГО ВРЕМЕНИ

1) Нажмите и удерживайте кнопку ЧАСЫ, одновременно нажимайте кнопку НЕДЕЛЯ, пока не появится текущий день. Продолжайте нажимать HOUR или MIN, пока не появится текущий час или текущая минута. Во время установки вы можете удерживать кнопки WEEK, HOUR или MIN, чтобы быстро изменить значения.

2) Отпустите обе кнопки. Будут установлены неделя и время.

3) Чтобы сбросить неправильное время, повторите вышеуказанные шаги.

УСТАНОВКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ

СОВЕТ: При проверке программ убедитесь, что параметры не перекрываются, особенно при использовании выбора блока. Если заданные параметры перекрываются, таймер включается или выключается в соответствии с временем программы, а не ее номером. Отключение программы имеет преимущество перед ее включением.

1) Нажмите и отпустите кнопку ТАЙМЕР. На ЖК-дисплее отображается ON_1. Теперь вы можете настроить первое включение.

2) Нажмите кнопку WEEK, чтобы установить день или последовательность дней.Установите время, нажимая кнопки HOUR и MIN.

3) Нажмите кнопку TIMER еще раз, чтобы завершить настройку первого включения и перейти к настройке первого включения. ЖК-дисплей показывает OFF_1. Повторяя шаг 2, установите первое выключение.

4) Нажмите кнопку ТАЙМЕР еще раз, чтобы завершить настройку первого выключения и перейти к настройке второго включения. Повторите шаги 2 и 3, чтобы запрограммировать остальные параметры. Нажмите кнопку TIMER и удерживайте ее в течение 2 секунд, чтобы перейти к быстрому изменению значений.

5) После завершения настроек нажмите кнопку ЧАСЫ. Таймер готов к работе.

ПРИМЕР: Таймер включается каждый день в 17:15 и выключается в 22:30

1) Нажмите кнопку ТАЙМЕР один раз и отпустите. На ЖК-дисплее отображается ON_1

2) Нажимайте кнопку WEEK, пока на ЖК-дисплее не отобразится «ПН, ВТ, ВР, ЧТ, ПТ, СА, ВС»

3) Нажимайте кнопку ЧАС, пока на ЖК-дисплее не отобразится 17:00 или 17:00

4) Нажимайте кнопку MIN, пока на ЖК-дисплее не отобразится 5: 15RM или 17:15

5) Снова нажмите кнопку ТАЙМЕР и отпустите.ЖК-дисплей показывает OFF_1

6) Повторите шаги выше с. и d., на ЖК-дисплее отображается 22:30 или 22:30

УСТАНОВКА РУКОВОДСТВО В Правление

Режимы работы нельзя изменить при установке программы.

1) Требуемый режим работы выбирается из трех доступных режимов последовательным нажатием кнопки ON / AUTO / OFF.

2) Программы могут выполняться только в режиме АВТО. При выборе АВТО таймер работает в соответствии с программой.В режиме MANUAL ON или MANUAL OFF все программы игнорируются, и таймер не работает. Если вы выбираете MANUAL ON, выходная мощность всегда включена. Если вы выберете MANUAL OFF, выходная мощность всегда отключена.

3) Когда режим MANUAL ON переключается на AUTO, таймер сохраняет настройку MANUAL ON до следующей настройки таймера.

ФУНКЦИЯ «СЛУЧАЙНО»

1) Нажмите кнопку RANDOM. На ЖК-дисплее отображается R (RANDOM). Включена функция «СЛУЧАЙНЫЙ».

2) При включении данной функции параметры выполняются со случайным сдвигом на 10-31 минуту с 6:00 р.м. до 6:00

3) Нажмите кнопку RANDOM еще раз, чтобы отменить эту функцию. Функция «СЛУЧАЙНАЯ» не может быть установлена при установке программы.

4) СЛУЧАЙНАЯ функция может быть выполнена только в автоматическом режиме с 18:00. до 6:00

12/24 ЧАСОВОЙ РЕЖИМ

Нажмите одновременно кнопки CLOCK и TIMER, чтобы переключить отображение времени между 12 и 24 часами.

ЛЕТО

1) Нажмите одновременно кнопки CLOCK и ON / AUTO / OFF.На ЖК-дисплее отображается S (летнее время). Часы переведены на 1 час вперед.

2) Чтобы вернуться к зимнему времени, снова нажмите две кнопки. Часы возвращаются 1 час назад. S исчезнет с ЖК-дисплея.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение 230-240 В переменного тока, ток, 50 Гц

Минимальное настраиваемое время 1 минута

Рабочая температура -10 ° С — +40 ° С

Точность +/- 1 минута в месяц

NiMH аккумулятор 1,2 В> 100 часов

evology_timer.

Электронный минутный таймер

на складе

700 руб.

Инструкции для энергетического таймера Maclean — Beter HBO

Скачать >> Скачать инструкции по энергетическому таймеру Maclean

Читать онлайн >> Читать онлайн Maclean energy timer инструкция

инструкции таймера masterplug
diall emt700-uk manualmasterplug инструкции 24-часового механического таймера
masterclear инструкции таймера
b & q te106 инструкции таймера
masterplug инструкции таймера погружного нагревателя
как запрограммировать цифровой таймер
инструкции вставки таймера

Этот мини-программируемый таймер может автоматически управлять домашними электроприборами для экономии энергии, обеспечения безопасности или для многих других приложений. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ Перед началом работы включите таймер в розетку, чтобы зарядить его в течение примерно 10 минут, чтобы защитить себя от скачков напряжения. 10 окт 2017 CLOCK-Modus unter PROGRAM-Modus zuruckzukehren или CD Einstellmodus. 3.. MCE05. МАКЛИНСКАЯ ЭНЕРГИЯ. Продукт EN Инструкция по эксплуатации. 1. вы выбрали включение или выключение требуемой розетки. • Используйте пару кнопок ALL для одновременного включения и выключения всех розеток, сопряженных с этим контроллером, для экономии энергии и безопасности дома. 2. Функция обратного отсчета может включать / выключать ваш прибор в заранее установленное время, а случайные функции позволяют включать. Пожалуйста, внимательно прочтите следующие инструкции, прежде чем подключать этот таймер к требуемой электрической сети, отключать от сети и протирать таймер сухой ткань.Пожалуйста, внимательно прочтите следующие инструкции перед тем, как подключить этот таймер к электрической сети, отключите его от сети и протрите таймер сухой тканью. Компактный программируемый вставной таймер Всегда используйте в соответствии с этими инструкциями по безопасности. Подключите таймер к розетке и включите питание.

http://mrev.co.uk/forums/topic/fst-genepopproblem-solving-therapy-manual-pdf/ http://griefhope.ning.com/photo/albums/2002-pontiac-sunfire-haynes-manual http : //resturationofspirit.com/photo/albums/instudio-manuals http: // playit4ward-sanantonio.ning.com/photo/albums/singapore-tripadvisorjavascript-jquery-the-missing-manual-4th http://ossalumni.org/forums/topic/lego-city-police-car-instructionsaoe3-iroquois-op/ http: / /beterhbo.ning.com/photo/albums/2016-ma-corporate-tax-return-instructions-1 http://beterhbo.ning.com/photo/albums/guidelines-warehouse http://beterhbo.ning.com / фото / альбомы / Father-s-day-gift-guidesillinois-duck -unting-outfitters http://beterhbo.ning.com/photo/albums/watercolor-tutorial-youtube http://beterhbo.ning.com/photo / альбомы / monster-legends-guide-how-to-breeding-goldcore

Prodej ventátorů — вентиляторы-prodej.

Tyto komínová dvířka 140 x 140 mm jako revizní dvířka k vybírání spalin z komínů a kouřovodů, lakovaná práškovou bílou barvou zabraňující korozi

Další komínová dvířka jsou o rozměrech 140 x 140 mm z odolného nerezového plechu

Тепловоздушный вентилятор с воздушным охлаждением, работающим от воздуха, студенческим вздуванием без охвата и с регулировкой по воздуху 2. Уровень верхнего угла поворота

Elektrické topení SCF 2001 má 3 stupně nastavení, ochranu proti zamrznutí a plynule Regulovatelný Termostat, možnost připevnění na zeď a max.výkon 2000 Вт

Kvalitní a nejpordávanější fanátor do potrubí 100 мм значек ВЕНТС СЕИ ТТ в прмереч 100, 125, 150, 160, 200 и 315 мм к достані с длем теплоті, асовачем небо звішен

мвыкл.

Вентилятор Výkonný potrubní 200 мм Vents TT 200 PRO с пртокем вздучу až 1040 м3 / ход и с прконом до 125 Вт

Крбовый и коминовый вентилятор Vents KAM 125 мм в урчене к розводу теплого вздуха из крбу небо топениште до целехо дома и тим звенит лучшую вытяжку в зиме.

Filtr pro krbový ventátor k filtraci vzduchu z krbových vložek

!

OMEZENÍ PROVOZU PRODEJNY !

Vážení zákazníci, z nařízení vlády ČR je aktuálně prodejna do odvolání uzavřena.
Výdej objednávek s osobním odběrem je možný pouze ve všední dny v čase 7.30 — 11.30 »12.00 — 15.30.
Děkujeme za pochopení.

Э-магазин сек Ventilátory + systémů к odvětrávání, zaměřený на PRODEJ axiálních ventilátorů с radiálních ventilátorů domácích я průmyslových včetně širokého příslušenství potřebných к instalaci systémů odvětrávání vzduchotechnických potrubních rozvodů.Широкий ассортимент skladem na kamenná prodejna s tradicí přes 15 let.

Silvercrest Таймерные переключатели DIGITAL Руководство пользователя

Таймер

Указания по эксплуатации и технике безопасности

Перед чтением разверните страницу с иллюстрациями и ознакомьтесь со всеми функциями устройства.

RU Примечания по эксплуатации и технике безопасности

Стр.7

Таймер

Введение

Поздравляем с покупкой нового устройства. Вы выбрали качественный товар. Инструкция-

В состав этого продукта входят

единиц для использования. Они содержат важную информацию о безопасности, использовании и утилизации. Перед использованием продукта ознакомьтесь со всеми инструкциями по эксплуатации и технике безопасности.Используйте продукт только в соответствии с инструкциями и только для указанных приложений. Передавая этот продукт другим, не забудьте также приложить всю его документацию.

ГБ 7

Использование по назначению

Этот продукт предназначен для автоматического включения и выключения электрических устройств. Этот продукт предназначен только для использования в помещении. Любая модификация продукта считается неправильным использованием и может привести к серьезным опасностям. Производитель не несет ответственности за убытки или ущерб в результате неправильного использования.Это устройство не предназначено для коммерческого использования.

Технические данные

Модель:	TS-EE1
Номер модели:	10203
Номинальное напряжение:	220–240 В 50 Гц
Макс. нагрузка:	3120 Вт
Номинальный ток:	13 А
Аккумулятор,
аккумулятор:	1.2 В Ni-MH, 600 мАч
	(встроенный)

8 ГБ


Минимум
время переключения:	1мин
Операционная
температура:	-10–40 ° C
Точность:	± 60 сек. / Мес
Класс защиты:	IP20 (подходит только для использования внутри помещений)
Размеры:	ок. 12,9 x 5,6 x 8,5 см

Описание деталей

1LC дисплей

2 Кнопка MASTERCLEAR (очищает настройки)

Кнопка 3RES / RCL (включение / выключение программ)

4 СЛУЧАЙНАЯ кнопка

5 Кнопка ON / AUTO / OFF

6 Выход

Кнопка 7 ТАЙМЕР

8 Кнопка ЧАСОВ

ГБ 9

Manuale Vivanco DT 1 (2 страницы)

BEDIENUNGS-

NLEITUNG

DT 1

ivanco GmbH

D-22926 Ahrensburg

vivanco.com

1. Всегда подключайте таймер к розетке или адаптеру

(230 В / 50 Гц).

2. Никогда не оставляйте нагреватели, кофемашины или аналогичные устройства

, работающие с цифровым таймером

, без присмотра.

. Не используйте это устройство на открытом воздухе.

4. Ремонт / вскрытие данного устройства разрешается только специалисту

. Не пытайтесь самостоятельно найти причину неисправности

. Это устройство не должно контактировать

с водой или другой жидкостью.

. Сохраните эти инструкции в надежном месте

для использования в будущем и соблюдайте все следующие характеристики продукта

и советы по правильному обращению с устройством

С DT 1 у вас есть цифровой таймер, который

позволяет вам выполнять ежедневное и еженедельное программирование

, а также комбинированное программирование.Например,

вы можете определить, когда свет включается и выключается

, когда вы уезжаете в отпуск. Также доступны многочисленные дополнительные функции.

dvance information

1. Подключите цифровой таймер DT 1 к розетке (230 В)

и убедитесь в наличии источника питания.

2. Для обеспечения безупречной работы оставьте цифровой таймер

включенным в розетку на прибл.

12 часов. Это оптимально зарядит уже вставленную резервную копию

3. Прибл. 12 часов (карандашом или подобным)

нажмите красную точку под словами «Master

Clear».

Теперь цифровой таймер готов к работе.

Да

Теперь вы можете выполнять следующие настройки цифрового таймера

, не вставляя его в розетку.

. Предварительная настройка

1.Удерживая нажатой кнопку «CLOCK», определите текущий день недели

, нажав кнопку «WEEK»

Следующие сокращения обозначают дни

недели:

I. Базовая настройка

O = понедельник

TU = вторник

WE = среда

H = четверг

FR = пятница

SA = суббота

SU = воскресенье

Вы программируете день, отпуская кнопку «ЧАСЫ»

utton.

2. Удерживая нажатой кнопку «ЧАСЫ», определите текущий час

, нажав кнопку «ЧАС». Вы

программируете час, отпуская кнопку «ЧАСЫ»

3. Удерживая нажатой кнопку «ЧАСЫ», определите текущую минуту

, нажав кнопку «МИНУТА»

. Вы программируете минуты, отпуская кнопку

”

CLOCK”.

Если данные (день недели, час, минута) неверны

, повторите указанные выше пункты (1, 2, 3).

Кнопка «ВКЛ / АВТО / ВЫКЛ» определяет

функций цифрового таймера.

Появляются на дисплее.

Доступны следующие функции:

. ”MANUAL ON” = таймер не активирован

Блок питания

течет беспрепятственно и не зависит от

запрограммированного времени.

. ”AUTO” = Таймер активирован

.”MANUAL OFF” = таймер не активирован.

предотвращает прохождение источника питания.

Если таймер установлен на «АВТО», он разрешит подачу питания

в течение запрограммированного времени. Это

, используемое для программирования времени для подключенных устройств

для получения источника питания. В вашем распоряжении

o 8 временных интервалов.

Запрограммированные интервалы времени сохраняются, когда

изменяется на «РУЧНОЙ ВКЛ» или

РУЧНОЙ ВЫКЛ».

II. Программирование таймера

1. Нажмите кнопку «ТАЙМЕР», чтобы запрограммировать первый временной интервал

. На дисплее

(внизу слева) появится цифра «1».

2. Нажимая кнопку «WEEK», вы определяете

день недели или комбинацию дней

недели, когда включается таймер. «ВКЛ»

, которое появляется на дисплее (в центре слева), означает

для времени включения.у вас есть следующие

ays и их комбинации:

O = понедельник

TU = вторник

WE = среда

TH = четверг

R = пятница

SA = суббота

SU = воскресенье

O, TU, WE, TH, FR, SA, SU =

Комбинация дней

MO, TU, WE, TH, FR =

комбинация дней

SA, SU =

комбинация дней

O, TU, WE, TH, FR, SA =

комбинация дней

MO, WE, FR =

комбинация дней

TU, TH, SA =

комбинация дней

MO, TU, WE =

комбинация дней

TH, FR, SA =

комбинация дней

MO , WE, FR, SA =

комбинация дней

Если вы выберете ac При сочетании дней цифровой таймер

будет включаться и выключаться в эти дни в запрограммированное время

3. Нажмите «ЧАС» для часа и «МИНУТА» для

минут, когда таймер должен включиться.

4. Нажмите «ТАЙМЕР», чтобы запрограммировать время включения.

Таймер сразу переходит на выключение

раза, так что на дисплее теперь появляется «ВЫКЛ.»

(в центре слева).

программирование отдельных временных интервалов

. Повторите шаги 2 и 3, чтобы определить день недели

, час и минуту, когда цифровой таймер

должен выключиться.

6. Нажмите «ТАЙМЕР» еще раз, чтобы запрограммировать выключение

раза.

7. Вы вошли во второй временной интервал. На дисплее (внизу слева) появится цифра «2»

. Если вы

хотите запрограммировать дальнейшее включение и

времени выключения, повторите шаги с 2 по 6. В вашем распоряжении до 8 интервалов

8. После того, как вы запрограммировали все необходимое время

интервалов, нажмите «ЧАСЫ». Теперь таймер

запрограммирован и готов к работе.

Если вы хотите отменить временной интервал, нажимайте кнопку

«ТАЙМЕР», пока не дойдете до временного интервала

, а затем нажмите «RES / RCL». На этот раз интервал

больше не активен.

1. С помощью «RANDOM» вы активируете случайную функцию

. Если, например, вы уезжаете в отпуск

, вы можете использовать эту функцию, чтобы предотвратить повторное включение и выключение

в вашем доме в одно и то же время

.Когда он активирован, цифровой таймер

ил запускает один временной интервал от 10 до 31 минуты

между 18:00 и 6:00 в день.

Если вы хотите использовать эту случайную функцию, нажмите

”

RANDOM”. Слово «RANDOM» появляется на дисплее

(в центре справа). Чтобы отменить функцию,

повторно нажмите «RANDOM».

2. Нажмите «CLOCK» и «TIMER» одновременно, чтобы

переключился между 12-часовым дисплеем и 24-часовым

isplay.При 12-часовом отображении появится PM или AM

. Нажмите одновременно кнопки «CLOCK» и «ON / AUTO / OFF»

, чтобы перейти на летнее время

(+1 час). «ЛЕТО» появится на дисплее

(

внизу справа). Повторите эту процедуру, чтобы изменить

на зимнее время.

В. Дополнительные функции

Напряжение 230-240 В / 50 Гц

Макс. нагрузка 16 A / 3600 Вт

Рабочая температура от -10 ° C до + 40 ° C

Мин.установка времени 1 минута

Точность +/- 1 минута

Резервная батарея Ni-Mh 1,2 В> 100 часов

Его устройство не авторизовано для каких-либо приложений

, кроме указанных выше. Мы не несем ответственности

за какие-либо проблемы, повреждения и т. Д.

, возникшие в результате любого другого приложения.

. Технические характеристики

NSTRUCCIONES

DE USO

DT 1

Vivanco GmbH

D-22926 Ahrensburg

Ewige Weide 15

www.vivanco.com

1. Установите таймер в предварительном подключении к устройству

(

230 В / 50 Гц).

2. Не утилизируйте продукты, машины для кофе или

продуктов, похожих на одну континууму

upervisione.

. Non utilizzare in ambienti esterni.

4. Этот продукт разрабатывает рипарато е / о аперто

только что специализированный технический. В caso di

alfunzionamento non cercare di riparare da

soli il prodotto.

. Этот продукт не разрабатывает сообщения

contatto con acqua o altri liquidi.

6. Vi invitiamo a conservare queste istruzioni in un

luogo sicuro, e a rispettare le modalità di utilizzo

i consigli d’uso.

на DT1 с возможностью программирования атрибутов

settimanali e giornaliere, combinando I le

rogrammazioni. Per esempio potrete

rogrammare l’accensione e lo spegnimento

delle luci quando sarete via in vacanza.

Предварительная подготовка

1. Цифровой таймер Inserire DT 1 в устройстве

(

230 Вольт) и проверьте напряжение.

2. Per garantire un corretto funzionamento,

lasciare il dispositivo in carica примерно на 12 руд,

iò per consentire una carica ottimale della

atteria di riserva.

3. Trascorse le 12 ore (utilizzando una matita o

enna) только на русском языке с текстом

Master Clear».

l Таймер — быстро для использования.

Вы можете запрограммировать свою продукцию с помощью

mantenerlo connesso alla rete elettrica.

I. Collegamento alla rete

1. Premere il tasto «CLOCK» и выбрано giorno

corrente premendo il tasto «WEEK».

Le abbreviazioni dei giorni della settimana sono

I seguenti:

I. Impostazioni base

MO = Lunedì

U = MArted2

Venerdì

A = Sabato

SU = Domenica

Допустимый выбор часов

CLOCK»

2.Первый вкус «ЧАСЫ» и выбор из

— первый вкус «ЧАС». Dopo aver

selezionato l’ora rilasciare il tasto «CLOCK».

3. Предварительный выбор «ЧАСОВ» и выбор минут

основных предпочтительных варианта «МИНУТА» Допустимое значение

выбора и краткое изложение вкуса «ЧАСЫ».

Se i dati Inseriti non sono corretti

(giorno della settimana, ore, minuti) ripetere i

passaggi dei punti (1,2,3).

Тип «ВКЛ / АВТО / ВЫКЛ», определяющий функции

имер цифровой.

Lo stato appare sul display.

Le modalità disponibili sono:

. ”MANUAL ON” = таймер, подключенный к сети

, можно использовать коллегиальные устройства

слов, таймер функции не активен

2. ”AUTO” = таймер функции

. РУЧНОЕ ВЫКЛ. ”= Таймер не активен и не активирован vi

и не используется.

или таймер в режиме «AUTO», и таймер

позволяет использовать функции устройства

только вторым установленным программным обеспечением.

Доступно 8 интервалов в программе

программа, которая запоминается

в режиме «РУЧНОЙ ВКЛ» и

«РУЧНОЕ ВЫКЛ.».

III. Программирование таймера

1. Предварительный выбор «ТАЙМЕР» для программы

интервал времени.Apparirà ”1” sul display.

2. Выберите вкус «WEEK» и выберите день

ella settimana или комбинацию цветов в cui

l таймер и дополнительно. Quando appare ”ON” sul

display sono selezionabili le selezioni

iornaliere. Доступны следующие сегменты

Объединенные программы:

O = Lunedì

TU = MArtedì

WE = Mercoledì

TH = Gioved2

U = Доменика

O, TU, WE, TH, FR, SA, SU

комбинированные

MO, TU, WE, TH, FR = комбинированные

SA, SU = комбинированный

MO, TU, WE, TH, FR, SA = комбинированный

O, WE, FR = комбинированный

TU, TH, SA = комбинированный

MO, TU, WE = комбинированный

TH, FR, SA = комбинированный

O, WE, FR, SA = комбинированный

Выберите комбинированный таймер

, il

Accenderà e Spegnerà il dispositivo nei tempi

rogrammati.

3. Первый «ЧАС» для «МИНУТЫ» согласно

select I minuti di Acnsione.

4. Предварительный «ТАЙМЕР» для программы

l’accensione.

Таймер установлен в режиме «ВЫКЛ.»

Устройство для отображения.

Programmazione degli intervalli 5. Созревание шагов 2 и 3 для определения I giorni

ella settimana, ore e minuti di spegnimento.

6. Премьер «ТАЙМЕР» для программы

7. Выполните интервальное программирование.

Аппарат с 2-дюймовым дисплеем. Выбранная программа

изменить настройки и параметры зрелого шага

a 2 a 6. Общий интервал программирования

sono 8.

8. Допустимая программа для всех интервалов времени

”

. Таймер — это программа

быстро и эффективно.

Вы можете отменить интервал, предварительно

«ТАЙМЕР» до прибытия до всех интервалов,

и предварительно «RES / RCL».L’intervallo non sarà

più attivo.

1. Против «RANDOM», можно использовать случай

для

unzionamento. Se siete in vacanza per esempio,

potete usare questa funzione per Accendere e

spegnere le luci a casa vostra. Quando questa

unzione è attiva il timer partira con intervalli da

0 a 31 minuti, in un orario compreso tra le 18:00

e le 6, all giorni.

Чтобы использовать функции, предварительно

”RANDOM”.Приложение «RANDOM» написано на

isplay. Для отмены функции, нужно предварительно

новых вкусов «RANDOM».

2. Premendo «ЧАСЫ» и «ТАЙМЕР» современные —

aneamente, cambierete la presentazione

dell’ora da 12 ore a 24 ore. Nel modo 12 ore

ppariranno le indicazioni PM или AM.

. Premendo «ЧАСЫ» и «ВКЛ / АВТО / ВЫКЛ»

ontemporaneamente cambiererà l’ora da

solare a legale.(+1 ора). Sul display apparirà

”SUMMER” sul display, per cancellare la

unzione, ripetere la procedure.

IV. Funzioni aggiuntive

Voltaggio 230-240 V / 50Hz

Potenza max. 16 A / 3600W

emperatura di utilizzo от -10 ° C до + 40 ° C

Intervallo Minimo

rogrammabile 1 minuto

recisione +/- 1 minuto

batteria 2 d

i резервный Ni-Mh 1.2 V + di 100 ore

Этот продукт не является авторизованным объявлением

tilizzato для того, чтобы указать различные варианты использования.

Non ci assumiamo responsabilità per problemi

danni o altro производные от un uso imprieo del

prodotto.

. Specifiche

KÄYTTÖOHJE

DT 1

Vivanco GmbH

D-22926 Ahrensburg

Ewige Weide 15

www.vivanco.com

.Plugg alltid tidsuret inn i en veggkontakt eller et

адаптер (230 В / 50 Гц).

. La aldri varmeovner, kaffetraktere eller lignende

apparater være koblet til tidsuret når du ikke er

il stede.

3. Bruk aldri dette produktet utendørs.

. Dette produktet må kun repareres / åpnes av en

spesialist. Здесь есть Finne eventuelle feil på

genhånd.

5.Детальный продукт для всех контактов и контактов с

vann eller andre flytende stoffer.

. Vennligst ta vare på denne bruksanvisningen for

enere bruk. Les nøye produktkarakteristikken

и rådene для исправления bruk av produktet.

DT 1 er et digitalt tidsur som lar deg sette daglige

eller ukentlige programmer, samt kombinasjons-

программист. Для eksempel kan du velge når lys

kal gå på eller av når du er på ferie.Et stort antall

andre funksjoner er også tilgjengelig.

Виктиг

. Plugg det digitale tidsuret DT 1 inn i en

veggkontakt (230 Volt) и sørg для других strøm

kontakten.

2. Для идеального функционала за дет

igitale tidsuret være koblet til veggkontakten i

ca. 12 таймер. Dette vil lade det interne

ackup-batteriet inne i tidsuret.

3. Etter ca. 12 таймер кан дю (средний hjelp av en penn

l.) Trykke inn den lille røde knappen под

teksten «Master Clear».

et digitale tidsuret er nå klar til bruk.

u kan nå gjøre følgende innstillinger uten å

plugge tidsuret inn i en kontakt først.

I. Oppsett

. Удерживайте ”ЧАСЫ”, нажав на кнопку «НЕДЕЛЯ», и нажмите кнопку «НЕДЕЛЯ».

Følgende forkortelser betegner ukedagene:

I. Grunnleggende innstillinger

MO = Mandag

TU = Tirsdag

WE = Onsdag

9000 FR2000 THørd 9000 SA 9000 9000 Førd 9000 SA 9000 Førd 9000 SA 9000 9000 FR2 9000 9000 SA Søndag

Устройство для установки часов с застежкой «ЧАСЫ».

2. Удерживайте нажатой кнопку «ЧАСЫ», нажав кнопку «ЧАСЫ» и «ЧАС». Ду

и это время в часах, установленных на кнопке «ЧАСЫ».

3. Удерживайте «ЧАСЫ», нажав кнопку входа и выхода

нажмите кнопку «МИНУТА»

. Установить часы на накладке

«ЧАСЫ».

Hvis detaljene (ukedag, time, minutt) er feil,

vennligst Repeter punktene over (1, 2, 3).

nappen merket ”ON / AUTO / OFF” bestemmer

funksjonene i det digitale tidsuret.

isse vises i skjermen.

Følgende funksjoner er tilgjengelig:

1. ”MANUAL ON” = Tidsuret er ikke aktivert.

trømmen flyter uhindret og er ikke påvirket av

programmerte tider.

. «АВТО» = Tidsuret er aktivert.

3. ”РУЧНОЕ ВЫКЛ.” = Tidsuret er ikke aktivert og

orhindrer all flyt av strøm.

Hvis tidsuret er satt til ”AUTO”, vil det tillate at

trøm flyter fritt innenfor programmerte tider.Dette

benyttes для программы tidene de tilkoblede

apparatene skal motta strøm. Du har opp til 8

intervaller du kan benytte.

и tidsintervallene er lagret selv

om tidsuret settes til «MANUAL ON» eller

«MANUAL OFF».

III. Программирование av tidsuret

. Попробуйте использовать «ТАЙМЕР» для программы

с заданным интервалом. Et ”1” высокий vil vises

ederst til venstre på skjermen.

. Ведите пробу на «НЕДЕЛЮ», но не на

, на укедагере, на комбинате на укедагере

на скале на сегменте. Teksten ”ON” som

тисы для продажи в среднем по маркетингу

IDEne tidsuret skrur strømmen på. Du kan

benytte følgende dager, eller kombinasjoner

av dem:

O = Mandag

TU = Tirsdag

E = Onsdag

TH = Onsdag

TH = Lørdag

U = Søndag

MO, TU, WE, TH, FR, SA, SU =

Kombinasjon av dager

O, TU, WE, TH, FR = Kombinasjon av2

SA, SU = Kombinasjon av dager

MO, TU, WE, TH, FR, SA = Kombinasjon av dager

MO, WE, FR = Kombinasjon av dager

TU, TH, SA = Kombinasjon av dager

MO, TU, WE = Kombinasjon av dager

TH, FR, SA = Kombinasjon av dager

MO, WE, FR, SA = Kombinasjon av dager

Hvis du velger en kombinasjon av dager vil tidsuret

skru str dagene innenfor de

tidene du har programmert.

3. Попробуйте кнопку «ЧАС» для таймера и

”

МИНУТА” для минутной паузы в течение

часов.

. Попробуйте кнопку «ТАЙМЕР» для программы

tidene tidsuret skru strømmen på.

Tidsuret hopper så umiddelbart til tidene для №

en skru strømmen av og teksten ”OFF” vil

тисы для поиска в середине.

Программирование на индивидуальном tidsintervaller 5.Repeter steg 2 og 3 for å sette ukedag, time og

minutt det digitale tidsuret skru

strømmen av.

6. Попробуйте “TIMER” игра для этой программы tidene

hvor strømmen skal skrus av.

7. Если вы не нашли ответа на ваш запрос. Et ”2”

high vil vises nederst til venstre på skjermen. Hvis

du ønsker — это иттерлигерная программа на

tider, Repeter steg 2-6. Du har opp til 8 intervaller

du kan benytte.

8. Эттер и программатор на всех нодвенджах

интервалах, попробуй на кнопке «ЧАСЫ».

idsuret er nå programmert og klart til bruk.

Hvis du ønsker å kansellere et tidsintervall, trykk

å «TIMER», установленный для отдельного актива

tidsintervallet org trykk deretter påapp ”RES / RCL”

en. Dette tidsintervallet er da ikke lenger

ktivt.

.Med ”RANDOM” может активировать переменную

funksjon. Hvis du for eksempel er på ferie kan du

enytte denne funksjonen for a forhindre at lyset

slår seg på og av til nøyaktig samme tid hver

ag. Når den er aktivert vil tidsuret start et

tidsintervall mellom 10 og 31 minutter mellom kl.

8.00 и 16.00 час.

, если вы хотите, чтобы его имя было изменено,

trykk ”RANDOM” knappen.Ordet ”RANDOM”

kommer opp til høyre midt på skjermen. Для å

ansellere funksjonen, trykk ”RANDOM” en

ang til.

. Попробуйте самтидиг «ЧАСЫ» и «ТАЙМЕР» для часов

меллома 12-таймерный блок и 24-таймерный блок.

Med 12-таймеры klokke vil tegnene PM eller AM

тиски.

3. Попробуйте выбрать «ЧАСЫ» или «ВКЛ / АВТО / ВЫКЛ» для

байта до соммертида (+1 раз).Teksten

”SUMMER” vil vises nederst til høyre på

kjermen. Repeter denne prosedyren для №

endre til vintertid.

IV. Tilleggsfunksjoner

Spenning 230-240 V / 50Hz

Maks belastning 16 A / 3600W

Brukstemperatur от -10 ° C до + 40 ° C

inimum tidssetting 1 minutt

—

N /

Резервный никель-металлгидридный аккумулятор 1,2 В> 100 таймер

Деталь продукта skal ikke benyttes til annet enn

det som er angitt духовка.Vi tar ikke ansvar для

проблема, skader, eller annet som kan oppstå

ved feil bruk.

. Spesifikasjoner

Bruksanvisning DT 1

Kullanım ТАЛ MATLARI

1 ДТ

Vivanco ГмбХ

D-22926 Аренсбурга

Ewige Вейд 15

www.vivanco.com 1. Συνδέετε πάντα τον χρονοδιακόπτη σε πρίζα τοίχου ή

ντάπτορα (230 В / 50 Гц).

2. ην αφήνετε θερμάστρες, μηχανές καφέ ή

παρόμοιες συσκευές σειτουργία μετον

3. ην χρησιμοποιείτε αυτή τη συσκευή στην ύπαιθρο.

4. υτή η συσκευή πρέπει να επισκευάζεται / ανοίγεται

μόνο από ειδικούς. Ην προσπαθήσετε να βρείτε την

αιτία οποιασδήποτε δυσλειτουργίας μόνοι σας.

5. υτή η συσκευή δεν πρέπει ποτέ να ρθει σεπαφή

με νερό ή ποιο άλλο υγρό.

6. Παρακαλώ κρατήστε αυτές τις οδηγίες σε ασφαλές

μέρος για μελλοντική χρήση και παρατηρήστε όλα τα

χαρακτηριστικά και συμβουλές για την σωστή

διαχείριση της συσκευής.

Ме το ДТ 1 έχετε ένα ψηφιακό χρονοδιακόπτη που σας

επιτρέπει να έχετε καθημερινό και εβδομαδιαίο προ-

γραμματισμό, όπως και συνδυασμένο

προγραμματισμό. Για παράδειγμα μπορείτε να

καθορίσετε πότε θα ανάψουν ή σβήσουν τα φώτα όταν

είστε σπιακο.Πολυάριθμες πρόσθετες λειτουργίες

εναι επίσης διαθέσιμες.

Περισσότερες οδηγίες

1. Εισάγετε το DT 1 ψηφιακό χρονοδιακόπτη σε μία

π ρίζα (230Volt) και βεβαιωθείτε ότι εκεί υπάρχει

παροχή ρεύματος.

2. Για τέλεια λειτουργία, αφήστε τον ψηφιακό

ρονοδιακόπτη στην πρίζα για περίπου 12 января. Έτσι

θα φορτιστεί βέλτιστα η εφεδρική μπαταρία που

υπάρχει ήδη μέσα.

3. ετά από περίπου 12 ρες (χρησιμοποιώντας ένα

μολύβι ή κάτι παρόμοιο) πατήστενηηηκ

ψηφιακός χρονοδιακόπτης είναι τώρα έτοιμος για λει-

τουργία. Πορείτε τώρα να κάνετε τις ακόλουθες

ρυθμίσεις χωρίς να εισάγετε τον χρονοδιακόπτη σε

πρίζα.

I. Ρύθμιση εκ των προτέρων

1. Κρατήστε το «CLOCK» πατημένο κάτω και

καθορίστε την τρέχουσα μέρα στην βδομάδα

πατώντας το πλήκτρο «Неделя».

ι παρακάτω συντομογραφίες για τις μέρες της

βδομάδας:

II. Ασικές ρυθμίσεις

ΜΟ = ΔΕΥΤΕΡΑ

U = ΤΡΙΤΗ

E = ΤΕΤΑΡΤΗ

ΤΗ = ΠΕΜΠΤΗ

FR = ΣΚΕΥΗ

τ 9000 τ 9000 9000 9000

S 9000 τ 9000 9000 9000 000 9000 9000 τ 2 9000

τ ημέρα απελευθερώνοντας το

πλήκτρο «ЧАСЫ».

2. ρατήστε το «ЧАСЫ» πατημένο κάτω και

καθορίστε την τρέχουσα ώρα πατώντας το

«HOUR».

ρογραμματίζετε την ώρα απελευθερώνοντας το

πλήκτρο «ЧАСЫ».

3. ρατήστε το «ЧАСЫ» πατημένο κάτω και

καθορίστε τατρέχοντα λεπτά πατώντας το

πλήκτο.

ρογραμματίζετε τα λεπτά απελευθερώνοντας

το πλήκτρο «ЧАСЫ».

ν οι λεπτομέρειες (ημέρα της εβδομάδας, ρα,

λεπτά) είναι λανθασμένες, επαναλαμβάνετερειες, επαναλαμβάνετερεη

Το πλήκτρο «ON / AUTO / OFF» καθορίζει τις λειτουργίεί του

ηφιακού χρονοδιακόπτη.

Αυτά εμφανίζονται στην οθόνη.

ι παρακάτω λειτουργίες είναι διαθέσιμες:

1. «MANUAL ON» = Ο χρονοδιακόπτης δεν είναι

9000ποιργογοεργογοεοργογοερογου. Η ροή του ηλεκτρικού ρεύματος

δεν εμποδίζεται και δεν επηρεάζεται από τους

προγρυμματισρμνο.

2. «АВТО» = Ο χρονοδιακόπτης είναι ενεργοποιημένος.

3. ”РУЧНОЕ ВЫКЛЮЧЕНИЕ” = χρονοδιακόπτης δεν είναι

ενεργοποιημένος και αποτρέπει την ροή του

ηλοκρτι.

ν ο χρονοδιακόπτης είναι ρυθμισμένος στο «АВТО», θα

επιτρέψειτυην ροή ηλεκτρικού ρεύμαπο Υτό χρησιμοποιείται για να

προγραμματίζει τις φορές που οι συνδεδεμένες συσκλευές

λαμβάνκτνονν. Έχετε μέχρι 8 χρονικά δια-

στήματα στην διάθεση σας. Α προγραμματισμένα χρο-

νικά διαστήματα διατηρούνται

ταν ηρύθμιση αλλάζεισε

ON MANUAL σε

ON «MANUAL» «MANUAL».

III. Ρογραμματίζοντας τον χρονοδιακόπτη

1. ατήστε το πλήκτρο «ТАЙМЕР» για να προγραμματίσετεατε

ντε

ντε Α «1» θα εμφανιστεί στην

οθόνη (κάτω αριστερά).

2. Πατώντας το πλήκτρο «Неделя» καθορίζετε την ημέρα

της εβδομάδας ή έναν συνδυασμό των ημερών της

εβδομάδας όταν ο χρονοδιακόπτης ενεργοποιηθεί. Το

«ON» που εμφανίζεται στην οθόνη (στο κέντρο

αριστερά) είναι για τους ενεργοποιημένους χρόνους.

χετε τις ακόλουθες ημέρες και συνδυασμούς τους

στην διάθεση σας:

ΜΟ = ΔΕΥΤΕΡΑ

9000 2 9000 2 9000 2 9000 2 9000 3 = 9000 2 9000 3 = 9000 3

MO, TU, WE, TH, FR, SA, SU = συνδυασμός ημερών

MO, TU, WE, TH, FR = συνδυασμός ημερών

SA, SU, SU = συνδυασμός ηε9ρν FR, SA = συνδυασμός ημερών

MO, WE, FR = συνδυασμός ημερών

U, TH, SA = συνδυασμός ημερών

MO · σν, WE = 9υνδυασμ σ ημερών

MO · σν, WE =

σρδν, WE =

σρδν, WE = WE =

М О, мы, FR, SA = συνδυασμός ημερών

Αν επιλέξετε έναν συνδυασμό ημερών, ο ψηφιακός

χρονοδιακόπτης θα ενεργοποιηθεί και απενεργοποι-

ηθεί τις μέρες αυτές που έχουν προγραμματιστεί

οι χρόνοι.

3. ατήστε «ЧАС» για την ώρα και «MINUTE» για τα

λεπτά που ο χρονοδιακόπτης πρέπει να

ενερα.

4. ατήστε «ТАЙМЕР» για να προγραμματίσετε τους

χρόνους ενεργοποίησης.

Ο χρονοδιακόπτης πηγαίνει αμέσως στους

χρόνους απενεργοποίησης, έτσι ώστε η ένδειξη

«OFF» εμφανίζεται τώρα στην οθόνη

(στο κέντρο αριστερά).

ρογραμματίζοντας τα μεμονωμένα χρονικά διαστήματα

5.Παναλάβετε τα βήματα 2 και 3 για να καθορίσετε την

ημέρα της εβδομάδας, την ρα καια λεπεεα, την ρα, καια λεπεεα, την ρα, καια λεπεαεαε000, 9πο3υπο2000, 9ποπο2000, 9ποπο2000, 9ποπο2000, 9πο3υο2000 οπο3υο2000 ο3ποπο2000 οπο3υο2000 οπο3νο2000 οπο3υο2000 οπο3νο2000 οπο3νο2000

6. ατήστε το «ТАЙМЕР» ξανά για να προγραματίσετε

χρόνους απενεργοποίησης.

7. στε τώρα στο δεύτερο χρονικό διάστημα. Α ”2” θα

εμφανιστεί στην οθόνη (κάτω αριστερά). Αν

επιθυμείτε να προγραμματίσετε περαιτέρω χρόνους

ενεργοποίησης και απενεργαετε και απενεργοπο3000 βΈχετε μέχρι 8 χρονικά διαστήματα

στην διάθεση σας.

8. φού προγραμματίσετε όλα απαιτούμενα χρονικά

διαστήματα, πατήστε «ЧАСЫ». Ο χρονοδιακόπτης

είναι τώρα προγραμματισμένος και έτοιμος για

λειτουργία.

Αν επιθυμείτε να ακυρώσετε ένα χρονικό διάστημα,

πατήστε το πλήκτρο «ТАЙМЕР» μέχρι να έχετε το

σχετικό χρονικό διάστημα και έπειτα πατήστε

«RES / RCL». Υτό το χρονικό διάστημα δεν θα είναι πια

ενεργοποιημένο.

1. Με «СЛУЧАЙНЫЙ» ενεργοποιείτε μία τυχαία λειτουργία.

Α ν, για παράδειγμα, είστε σε διακοπές, μπορείτε να

χρησιμοποιήσετε αυτή τη λειτουργία για να

αποτρέψετε να ανάβουνε και να σβήνουνε ξανά τα

φ ώτα στο σπίτι σας τους ίδιους χρόνους. ‘Ταν είναι

ενεργοποιημένο, ο ψηφιακός χρονοδιακόπτης θα

ξεκινήσει να χρονικόα.

ν επιθυμείτε να χρησιμοποιήσετε την τυχαία

λειτουργία, πατήστε «СЛУЧАЙНО». Η λέξη «RANDOM»

εμφανίζεται στην οθόνη (κέντρο δεξιά). Για να

ακυρώσετε την λειτουργία, πατήστε «RANDOM» ξανά.

2. ατήστε «ЧАСЫ» και «ТАЙМЕР» ταυτόχρονα για να

επιλέξετε ανάμεσα σεμια 12 ρη νδειξη και 24ώρη

. Με μια 12 ρη νδειξη, PM ή AM θα

εμφανιστεί.

3. ατήστε «ЧАСЫ» και «ON / AUTO / OFF» ταυτόχρονα για

να αλλάξετε την θερινή ρα (+ 1ώρα).«ЛЕТО» θα

εμφανιστεί στην οθόνη (κάτω δεξιά). Επαναλάβετε

την διαδικασία για να αλλάξετε στην χειμερινή ώρα.

IV. Πρόσθετες λειτουργίες

Τάση: 230-240 В / 50 Гц

μέγιστο φορτίο: 16A / 3600Вт

λειτουργούσα θερμοκρασία: -10 ° С — + 40 ° С

ελάχιστη χρονική ρύθμιση: 1 πρακτικό

Ακρίβεια +/- 1 πρακτικό

φεδρική μπαταρία: Ni-MH 1.

Розетка с таймером недельная. Бытовой электронный таймер розетка masterclear

Электронный таймер розетка от masterclear назначение и применение

Технические характеристики розетки masterclear

Настройка таймера недельной розетки и подготовка к работе

Обозначение кнопок на панели

Как настроить время, день недели и время года

Режимы работы таймер-розетки

Настройка таймера основные функции

Пример настройки таймера

Electraline 59501 таймер-розетка цифровой недельный

Таймер электронный с LCD дисплеем — модель TGE-2

Розетка-таймер Энергия недельная TS-ED1 (TGE-2A), суточная TS-MD3 (TS-MD18)

Розетка-таймер Энергия TS-ED1, TS-MD3 — это удобство и простота использования

Электронная недельная таймер-розетка Энергия TS-ED1 (TGE-2A)

Электромеханическая суточная розетка с таймером Энергия TS-MD3 (TS-MD18)

Реле времени ТМ21

Feron 23215 Инструкция по эксплуатации онлайн [1/3]

Не включается и не работает экран программатора Lemanso LM622, Feron TM 22, Electraline. Ремонт

MASTERCLEAR Цифровой сетевой таймер, 24 часа, 7 дней, 220 В, 13 А, вилка

Возрождение отключенного сетевого таймера

Лампа с таймером включения и выключения. Розетки электрические с таймером

Применение и технические характеристики

Сборка и строительство

Схема подключения таймера ТЭ-15

Программирование и установка таймера TE-15

Пример схемы управления освещением с использованием таймера

Розетка электронного таймера от masterclear назначение и применение

Характеристики сокета Masterclear

Установка недельного таймера розетки и подготовка к работе

Обозначение кнопок панели

Как установить время, день недели и время года

Режимы работы

Настройка основных функций таймера

Пример настройки таймера

Преимущества и недостатки

Как выбрать

Пуско-наладочные работы

Инструкции по установке

Ошибки выбора

Инструкции для энергетического таймера Maclean — Beter HBO

Prodej ventátorů — вентиляторы-prodej.

!

Silvercrest Таймерные переключатели DIGITAL Руководство пользователя

Manuale Vivanco DT 1 (2 страницы)

Leave a Reply Отменить ответ
