Теплый пол по деревянному перекрытию: по деревянным лагам и реечный варианты

Содержание

по деревянным лагам и реечный варианты

Способом обогрева банных помещений посредством циркулирующей «под ногами» нагретой воды пользовались еще в древности турки и римляне. «Подпольный» метод был не нов, но недостаточно изучен и проработан. Долгое время считали, что систему теплый пол на деревянный пол класть бессмысленно из-за специфических свойств натурального стройматериала. Помехой признавали главенствующие достоинства древесины — превосходные изоляционные качества и легкость. Затруднение вызывали характерные подвижки органики, вызванные колебаниями температурного фона и перепадами уровня влаги. Неразрешимость совмещения водяных теплых полов с деревянным основанием заставила найти технологический «выход», обеспечивающий их рабочий союз.

Видео о настильной системе теплых полов

С чем придется столкнуться при работах?

Принцип действия семейства конструкций «теплый пол» основан на передаче энергии теплоносителя через окружающий материал напольному покрытию. Далее нагретый пол передает тепло в помещение. Традиционная бетонная стяжка, окружающая трубы с движущейся по ним водой или раствором этиленгликоля, отлично справляется с данной функцией. Чего нельзя сказать о препятствующей распространению тепловой энергии древесине. Она, конечно, не пропускает полученную при нагреве энергию в подпол, но и пользователям отдавать не торопится.

Вопрос: а почему бы тогда банально не залить бетонной стяжкой деревянный настил? Ответ: тогда на 1м² деревянного перекрытия давить будет около 300 кг бетонной прослойки. Сомнений нет, древесине не выдержать столь тяжкой ноши, даже если бы балочная конструкция была сверхнадежной, такой, какую под русскую баню или бревенчатый дом делать неразумно.

Еще одна загвоздка – подложка, без которой стелить напольное покрытие на деревянный пол не принято. Большинство материалов, используемых в качестве подложки, ведь тоже относятся к разряду утеплителей, создающих барьер для прохождения тепла.

Весь диапазон проблем и препятствий исключит усовершенствованная технология, согласно которой сооружают сейчас водяной теплый деревянный пол. Благодаря особенностям его устройства:

на порядок сокращен вес обогревательной «подпольной» конструкции;
полученное от нагревательных труб тепло полностью передается напольному покрытию и опосредованно пользователям;
подложка стелется только под ковролин, линолеум или под напольную плитку;
предельно сокращен срок обустройства;
исключен период ожидания 28 дней, требующихся для полного затвердения стяжки.

После укладки чистового покрытия над водяным теплым полом, сооруженным по деревянной системе, к его использованию можно приступать сразу. Немаловажное преимущество – возможность без ощутимых проблем ремонтировать и заменять поврежденные участки, что совершенно нереально при наличии цементной стяжки.

Конструктивные особенности деревянной водной системы

Разработанная специально для загородных строений с балочными перекрытиями деревянная систем водяного теплого пола укладывается своеобразным настильным способом:

трубопровод с циркулирующим теплоносителем располагается не в цементной стяжке, а монтируется поверх лаг или чернового дощатого пола в специально сформированных каналах;

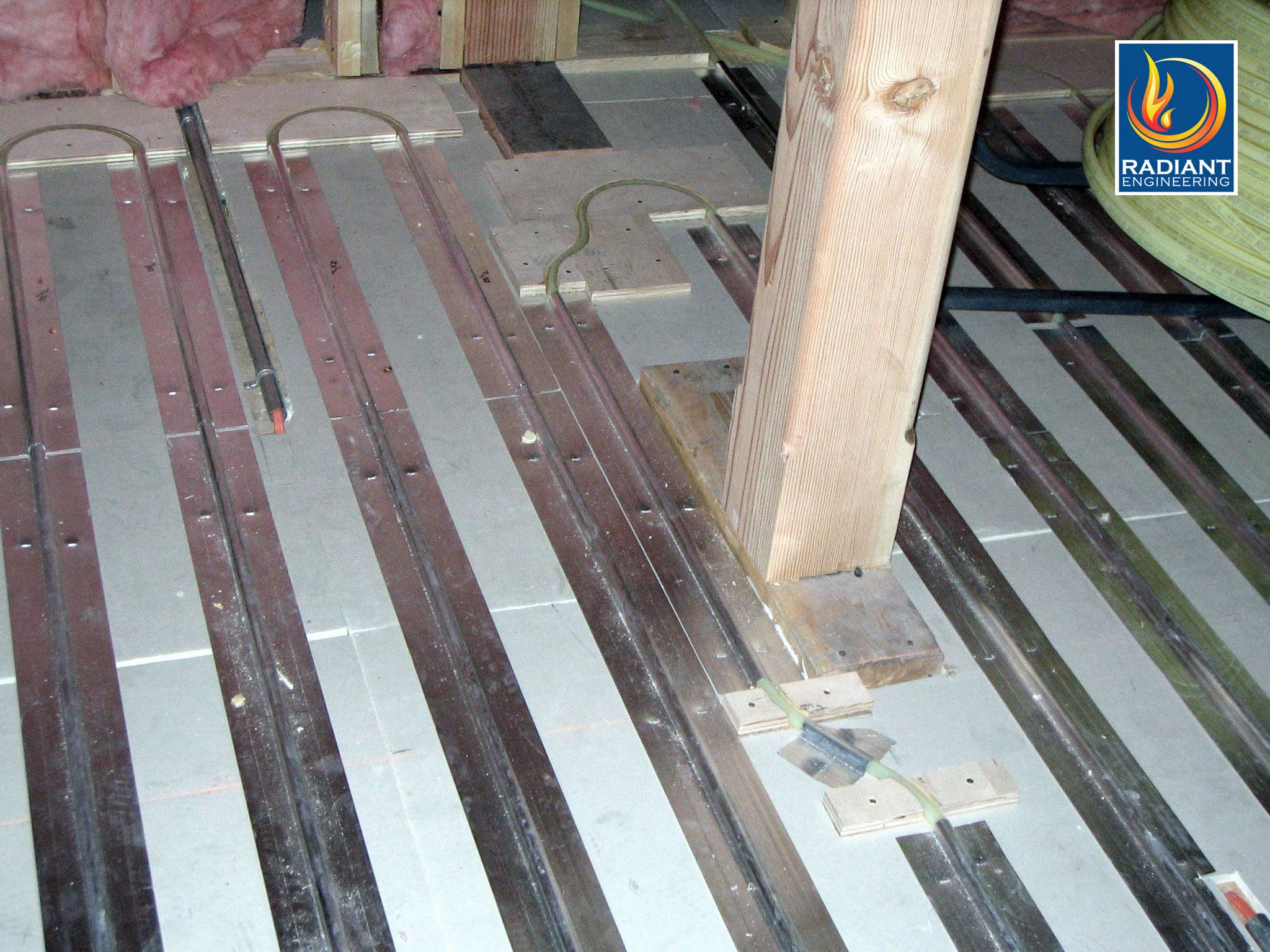

для аккумуляции и передачи тепла каналы оснащают теплораспределительными пластинами с продольной выемкой для укладки труб нагревательного контура;
металлические пластины одновременно с обязанностями по распределению тепла выполняют функцию элементов, повышающих жесткость конструкции, благодаря чему отпадает необходимость в использовании подложки.

Обратите внимание. В бюджетных самодельных вариантах вместо дорогостоящих пластин применяют фольгу с толщиной 200 мкм.

Если подложка все же нужна, например, для отделки пола керамической плиткой или линолеумом, используются гипсоволокнистые (ГВЛ, ГВЛВ) или цементно-стружечные (ЦСП) плиты с минимальными изоляционными показателями.

Два технологически разных варианта на выбор

Все различия заключаются в методе формирования каналов для расположения трубопровода, отсюда деление на две методики:

Для укладки теплого пола по деревянным лагам можно сейчас приобрести специальные модули из ДСП с заранее отфрезерованными на заводе «бороздками», шаг между которыми определен запланированной теплоотдачей системы. Фабричный набор поставляется в полной комплектации со всеми составляющими: модулями с имеющимися каналами, металлическими теплораспределяющими пластинами, крепежом и трубами. Их нужно просто собрать воедино в соответствии с приложенным проектом-инструкцией. Существенный недостаток модульного настила из ДСП – стоимость, порой равнозначная цене сруба. Потому ушлыми народными умельцами, опирающимися на фабричные разработки, была придумана дешевая реечная альтернатива.

Реечный вариант предопределяет формирование каналов не путем фрезеровки в древесно-стружечной плите, а посредством набивки реек. Для изготовления реек используют обрезную строганную доску, влагостойкую фанеру или вышеупомянутые плиты толщиной не меньше 21 мм, максимум 28 мм. Расстояние между рейками обычно равно толщине рейки, так как в созданных путем набивки бороздках трубы с наружным диаметром 17 мм должны не просто свободно лежать, но и не деформироваться от подвижек древесины. Ширину направляющих реек определяет расстояние между трубами сооружаемого контура. Например, при укладке трубопровода змейкой с шагом 300 мм, ширина 22миллиметровой доски должна быть 278 мм.

Есть еще одна остроумная народная технология – некий гибрид реечного и модульного принципа. Согласно ей укладка настильного теплого пола по деревянным балкам производится довольно быстро и весьма экономно.

Для этого в обрезной доске с одной стороны выбирают четверть с размерами канала. Еще на расстоянии не менее 7 см от стены фрезеруют сплошную полосу на равнозначную глубину для того, чтобы трубу можно было подвести к следующему ряду. Толщина доски, естественно, должна быть больше размера выборки, а вот ширина доски в данном случае равна шагу укладки. Доски с каналами крепят саморезами непосредственно к балкам или к лагам, потому что в сооружении чернового пола нет необходимости.

Монтаж системы на легком реечном полу

Перед сооружением теплого пола под послужившим деревянным полом необходимо тщательно проверить состояние всех элементов. Желательно разобрать половицы и осмотреть лаги, при необходимости заменить составляющие, вызывающие сомнение. Если конструкция была недостаточно утеплена к балкам или к лагам на уровне нижней линии нужно прибить бруски и уложить на них плитный утеплитель. Затем надо настелить изоляционный рулонный материал с нахлестом (лучше всего полиэтилен 200 мкр) и прикрепить к стене по периметру пола демпферную ленту шириной 5 см.

Желающие узнать, как сделать деревянный пол теплым посредством установки водяного контура, наверняка поняли, что самым простым вариантом укладки трубопровода будет змейка. На сделанном по размерам помещения плане отметим место для подводки труб и установки регулировочного оборудования, вычертим расположение направляющих с необходимым шагом. Для наших широт шаг между трубами варьирует от 150 мм до 300 мм. Трубы рекомендуют брать гофрированные с диаметром 16 или 17 мм. По полученным данным рассчитываем размеры реек и делаем их.

Основание подготовили, рейки заготовили — можно приступать к монтажу:

в соответствии с личным проектом укладываем заготовленные направляющие, между которыми оставляем борозду-канал для труб;
крепим направляющие саморезами к черновой основе;
углы реек в зоне поворота трубопровода скругляем;
в созданные таким методом каналы укладываем фольгу с толщиной как минимум 50 мкм, прижимаем ее, старательно огибая углубление, местами фиксируем к рейкам степлером;

Совет. Для повышения теплоотдачи мастера рекомендуют дополнительно обернуть фольгой еще и сами трубы.

по сформированным бороздам прокладываем трубопровод, периодически крепим его металлическими пластинами к черновому полу или к рейкам;
подключаем к отопительному контуру и проводим опрессовку обогревательной системы;
убедившись в работоспособности, кладем или сразу напольное покрытие, или подложку под кафель или линолеум, в качестве которой настоятельно советуют плиты ЦСП, не содержащие формальдегид.

Вот так можно самостоятельно соорудить водяные теплые полы без лишних затрат и ненужного фанатизма. Принципами, внедренными западными инженерами, можно практично воспользоваться, оставив деньги в собственном кошельке. Что предпочтительней: совсем недешевый заводской «конструктор» или демократичная самоделка?

виды и технология укладки —

Теплый водянной пол по деревянному полу

Мысль сделать, теплый водяной пол была давно, но для ее реализации не хватало технологических решений. Кстати теплый водяной пол в государственной квартире не пройдет. Большая проблема с ЖКО, правда говорят , что бывают счетчики тепла, вот тогда наверное можно и то проект наверняка нужен.

Теплый водяной пол бывает 2-х видов. 1-й бетонная стяжка укладывается, пластиковая труба в виде змейки любым способом и сверху заливается раствором, той же стяжкой, раствор или бетон прекрасный проводник тепла и аккумулятор. Все идеально кроме одного — ТЯЖЕЛЫЙ.

2-й по деревянному основанию, легкий, передача тепла от трубы посредством алюминиевых пластин (очень дорогое предложение и трудно найти в наличие) на сегодня алюминий стали заменять на оцинкованную сталь, но тоже не очень дешево. После этого обычно ложится слой или 2слоя 12мм ГВЛ а на него финишный слой, ламинат или паркет или линолеум.

В интернете 5-7 лет назад нашел такую идею, вместо алюминиевых пластин для съёма тепла, использовать алюминиевую фольгу которые используют женщины для выпечки курицы в духовке.

ГЕНИАЛЬНО

Когда увидел, это и есть то, что мне нужно. Только вместо куриной фольги 0.05мм тонкая приобрел фольгу для бань 0.1мм 10м2 520руб у меня кухня 8м2. Складывал вдвое и немного осталось. Заполнение фольгой немного неравномерное на поворотах фольги нет.

Итак
1 слой на старый деревянный пол постелил 3мм вспученный полипропилен, с одной стороны серебристый слой сплошной фольги. Очень похоже на подложку для ламината. Можно любой тип пароизоляции.

2 слой 30мм эрудированный пенопласт или полипропилен он плотнее пенопласта. Вырезал по полу, нарисовал на нем фломастером, будущие линии трубы использовал шаблон для радиусов 180мм вырезанный из 5мм фанерки. Использовал 16мм металлопластиковую трубу. Расчетно надо было трубу длинной 26м, ниточкой намерял 32м, разбег не понравился с бухты 100м укладывал сколько войдет.

Снял размеченные листы Пено полистирола вынес на улицу для выпиливания паза ( в доме слишком много было бы мусора) сначала на обрезках потренировался в том числе и повороты.

Резал ручным фрезером, фреза из набора прямая просто прямоугольник, причем у меня не было фрезы на 16мм (равное диаметру трубы) но была фреза на 14 мм, что на 2 мм уже. Оказалось это то, что надо, труба забивается молотком через деревянную колотушку, в которой выбран радиус трубы, в паз очень плотно. Сама назад не выходит а на поворотах так вообще садится приятно туго. Вывод паз желательно размер паза на 2мм делать уже. Резал Пенополистирол 8м2 всего 15мин. Веником стряхнул мусор , но все равно много осталось, пришлось выносить пылесос и высасывать изнутри. Глубина паза 18мм сам Пенополистирол 30мм остается 10мм как бы несущего пола, если бы не жадность в потере высоты лучше брать 40мм или даже 50мм полистирол.

Уложил, назад приклеивая между собой и по контуру пеной из баллончиков. Для надежного крепления использовал пластиковые скобки на 18 и 16мм для монтажа электрокабеля. 18мм оказались лучше трубу держит. В тоже время позволяет ей немного внутри двигаться, компенсируя термическое расширение.

Крепил этими скобками по 1шт на каждом повороте. На 1нитке из 2-х труб расходует 2 скобки, прикручивал длинными 75мм шурупами в старый пол. От поворота до поворота прокладывал двойной слой фольги под трубу. Трубу вбивал в Пено полистирол через деревянный брусок, в котором имелся радиус трубы, резиновой киянкой, забивалось плотно. Изначально я планировал вход, и выход просто цепляется к имеющейся батареи сделав тройники, по схеме параллельно. Никаких гребенок не предполагал. Правда у меня метраж маленький 8м2, в интернете вычитал что 1 ниткой можно укладывать 10-12 м2. Если больше, надо делать гребенки, укладывая следующую нитку на 8м2 и т. д.

В процессе монтажа решил обратку подключать не с батареи, а дальше у меня под полом. Там недалеко есть узел. Просверлил пол и отправил трубу в общую обратку. Получился плавный спуск за счет того у меня обратка плавно ушла вниз.

Сверху сразу на фольгу я планировал укладывать керамогранит, огромные листы 600х1200мм решил сэкономить 1 слой ГВЛ. Не тут то было. Фольга сильно пищит, когда по ней ходишь, во вторых керамогранит покачивается и приклеить его невозможно.

Вместо слоя ГВЛ или 2- х как рекомендуют (2 все- таки хорошо — понял потом), я положил листы плоского шифера 6мм (просто были в наличие) причем сначала на бумажке нарисовав схему, как через шифер буду притягивать к деревянному полу шурупами, чтобы не попасть в трубу. Наложил шифер, нанес точки сверления. Для проверки нитку подключил к горячей воде не отоплению, а к горячей воде от газового котла и поставил воду в полпотока на слив, чтобы проверить, как фольга передает тепло.

ОФИГЕННО был в восторге начал сверлить и притягивать к полу шифер. Примерно в середине конструкции сверло от электродрели попало в трубу. Просверлил ее, горячая вода рванула вверх фонтанчиком. Заткнул, выключил, сильно расстроился, рисовал схему, чтобы не попасть и попал, это ВООБЩЕ вредительство, какое то. Все бросил до завра. Думал соединить на пробое, но почитал ненадежно.

Снял шифер, выдрал трубу. Снова трубу с фольгой заправил. Фольгу, конечно, немного замяло, и она стала не так красива как в 1 раз. И опять под давлением в трубе начал стелить шифер назад, жена помогла на большом листе полиэтилена 1 к 1 нарисовать, как идут трубы, потом этот рисунок я перенес на верх чтобы было видно как идут трубы. ( Получается, чуть ли не самая тяжелая операция).

После на шифер укладывал керамогранит, поскольку я но слоях сэкономил у меня немного есть подвижка шифера, как бы пенополистирол снизу прогибается. Было бы 2 слоя да в перехлест, этого не получилось бы. Я приклеивал керамогранит не на цементный клей, а на силиконовый прозрачный герметик. На 1 пластину по 1, тубе герметика. Герметик мягкий, имеет возможность двигается, и компенсировать мои погрешности. На теплопроводности не сказалось.

По 2-3 плитки клеил за вечер с зазором в 2-3мм между ними. Потом замазал цементным раствором швы и прослезился, за счет моего небольшого шевеления швы начали на 2 день вываливаться, но не везде, а в наиболее ходовой зоне примерно 30% площади. В магазине видел шовный цветной резиновый герметик заполнитель швов. Подожду, пока будет окончательно видно, заполню мягкой цветной резиной (силикон). Батарею она под окном отключил совсем она на кранах и подключил теплый пол. «ОБАЛДЕННО» всем домашним нравится, проверял при -15 на улице, а кошка так на самой подаче выбрала себе место и ночует там.

Далее вычитал, что батарея все-таки нужна, что бы ни было потеков типа слезки по стеклу окна. Решил вместо 6 ребер переставить с коридора в 2 ребра. Да забыл сказать, что я запланировал 2 нитки пола 1 основная 32м везде и отдельно немного потеснившись, проходит под ногами, когда стоишь возле мойки. 1 нитка подключена как полотенчик на горячую воду работает отлично. Пока все дома кто ни будь горячей водой, пользуется под ногами всегда тепло. Причем можно отключить, правда, из подвала или соединить ее с основным теплым полом тоже в подвале. Планирую эту нитку посадить на 3-х ходовой кран и переключать, не спускаясь в подвал, возможно, летом она не нужна, а может наоборот летом и нужна.

Мысль по ней такая летом керамогранит будет холодить в жаркое время это хорошо, а вот для комфорта под ногами у мойки будет тепло. Одновременно проверяю, как это работает, поскольку далее буду тоже самое делать в ванне полностью пол из керамогранита и двойной параллельный прогрев, как от отопления, так и от горячей воды в летний сезон + Полотенчик (теплая часть от горячей воды ) будет дополнительно встроен в сиденье и часть стены на которую можно будет опиратся .

Фреза, деревяшка для забивания в пенополистирол, молоток
Между фольгами зазор я оставлял для приклейки керамогранита — оказалось что ОН НЕ НУЖЕН фольгу по максимуму с накладкой на другой слой. (ВНИМАНИЕ АЛЮМИНИЕВАЯ ФОЛЬГА НЕ ДРУЖИТ С ЦЕМЕНТНЫМИ РАСТВОРАМИ растворится).

Хотел так без третьего слоя клеть сразу не получилось.

Сделал так через шифер (лучше два слоя ГВЛ). Да шифер жесткий и его надо сверлить с рассверливанием шляпок под потай, причем он может потом немного трещать, как бы скрипеть, а ГВЛ мягче и этого не будет.

Попутно на старую мойку приклеил вырезанный, керамогранит получил вечную поверхность мойки. Правда боится падения молотка или других тяжелых предметов может треснуть. Таких моек или столов сделал 2 второй в коридоре. УСЕ

Пол 8м2 делал 4 выходных и 10 рабочих дней по 2 часа в день после работы. Без помощников.

Питание на пол параллельно батареи, батарея уменьшена с 6 до 2-х ребер (советует интернет для подачи тепла к окну, чтобы не было конденсата на окне) и поставлен жиклер диаметром 8мм. Работает все прекрасно 2 зимы полет нормальный.

Зимой приятные ощущения, когда в носках или босиком стоишь или сидишь, ноги находятся на полу. Летом прохладный пол в жаркую пору тоже приятно и только небольшая полоска тепла, когда моется посуда в раковине.
P.S. Пока писалась статья уже появилась фирма которая продает готовый брикет, для теплого пола. Но по цене он в 4…6 раз получается дороже.

Ранее выполненная работа БАНЯ-ПИРАМИДА

Водяной тёплый пол по деревянному перекрытию

Количество этажей большее, чем один, в практике малоэтажного строительства стало весьма распространённым явлением. Однако все добавочные площади надо ещё как-то отапливать, иначе проку от них мало.

Тепло-легко

Одно дело, когда перекрытия зданий из кирпича или ячеистого бетона проектируются и строятся из сборных железобетонных конструкций или монолита. Тогда проблем с укладкой полюбившихся многим систем водяных теплых полов проблем не должно возникать в принципе, поскольку запас прочности таких перекрытий достаточен для устройства водяного теплого пола мокрым методом.

Технология давно отработана и многократно описана в различных источниках. Необходимо получить монолитную бетонную прослойку, которая будет эффективно распределять тепло по своему объёму, накапливать его и излучать в помещение. Физически всё достаточно просто: чем мощнее стяжка, то есть большая высота бетона накрывает трубы водяного тёплого пола, тем лучшего распределения тепла можно добиться. Соответственно исчезает «полосатость» в нагреве пола, когда явно выделяются чередующиеся нагретые и холодные участки.

Однако случаются ситуации, когда стандартные методы не применимы. Например, когда необходимо обогреть надстроенный к старому дому этаж или оборудованную вместо заброшенного чердака новомодную мансарду. Чаще всего подобные изменения конструкции дома предусматривают наличие облегчённых перекрытий по деревянным балкам. Большой вес старые стены могут просто не выдержать.

Что же делать владельцам деревянных коттеджей или домов, построенных по технологиям быстровозводимых зданий. Отказаться от столь полюбившегося недорогого водяного тепла и переходить на электричество? Ведь традиционная схема из-за своего большого веса не подходит для домов с деревянными перекрытиями.

Фирменное решение водяного тёплого пола

Основной задачей грамотного устройства тёплого пола всегда является правильное распределение получаемого от нагретых труб тепла по всей плоскости пола. В отсутствии мощной стяжки с этой задачей способен справиться только металл.

Существует определённое типовое решение, которое рекомендуют сами производители систем тёплого пола для укладки по деревянным перекрытиям. Система собирается из отдельных элементов по принципу детского конструктора и представляет собой систему пластин с пазами специального профиля, в которые и монтируется полиэтиленовая труба тёплого пола. Прочность алюминиевой раскладки позволяет сразу поверх смонтированной системы укладывать напольное покрытие.

Простота стыковки и качество фирменного материала имеют обратной стороной достаточно высокую цену. Другая проблема в том, что продавцы в регионах не желают себя особо обременять поставками редко пользующихся спросом комплектующих. И встретить такую систему в продаже невозможно, а доставка её под заказ поднимает и так не малую цену до заоблачных высот.

Воздушный способ укладки труб тёплого пола

Адекватное по простоте и стоимости решение, исходя из имеющихся в наличии доступных материалов в ответ на изобретения западных «фирмачей», могло появиться только в России.

В отличие от железобетонных плит, сборные деревянные перекрытия с теплозвукоизоляционным заполнением (4) между несущими балками (3) сами по себе являются хорошим теплоизолятором, а значит, проблема утечки тепла вниз снимается полностью. Прямо на балки перекрытий можно настелить либо фанеру (6), либо популярную сегодня плиту OSB. Тут никаких особых открытий не предвидится. А вот дальше становится уже интереснее.

Роль основного теплоотводящего и одновременно теплораспределяющего элемента пола будет играть обычная алюминиевая фольга (8), которая используется в банях и саунах. И раз уж на неё возложена такая серьёзная задача – стоит поискать фольгу потолще. Пароизоляция (2) и гидроизоляция (5).

В качестве основного элемента тёплого пола лучше всего взять гофрированную трубу из нержавеющей стали (9). Она обладает наилучшим из всех используемых в подобных системах водяного обогрева труб показателем теплопроводности. К тому же гофротруба не боится ни местных перегревов, возможных при не очень аккуратной укладке, ни подвижек самой конструкции пола.

Труба укладывается с заданным шагом в промежутки между вставками (7) из фанеры или той же OSB. Важно обеспечить полное прилегание фольги (8) к трубе, для чего её обжимают руками прямо на месте. Высота фанерных вставок, чтобы не допускать поперечного сдавливания трубы, может быть равна или чуть больше её толщины.

В данном случае применяется стандартная гофрированная нержавеющая труба, используемая в системах водяного тёплого пола. Обязательно без полиэтиленовой оболочки. Труба диаметром 16 миллиметров имеет 50 метров длины в бухте, а 20 миллиметровая – 30 метров. Исходя из условия, что на 1 м² теплого пола требуется 3,8-4 погонных метра трубы, можно высчитать площадь, которую может занимать один контур.

Скорость монтажа описанной системы является преимуществом подобного метода. Укладывать чистовой пол (10) и запускать систему в работу можно сразу по окончании монтажа трубы. В качестве покрытия для пола можно использовать ламинат, линолеум или ковролин. Если в качестве напольного покрытия планируется использовать ламинат, его укладывают прямо поверх получившейся конструкции. Для рулонных покрытий потребуется дополнительный выравнивающий слой фанеры. Гипсовую плиту лучше не использовать, так как она будет проминаться и со временем разрушится.

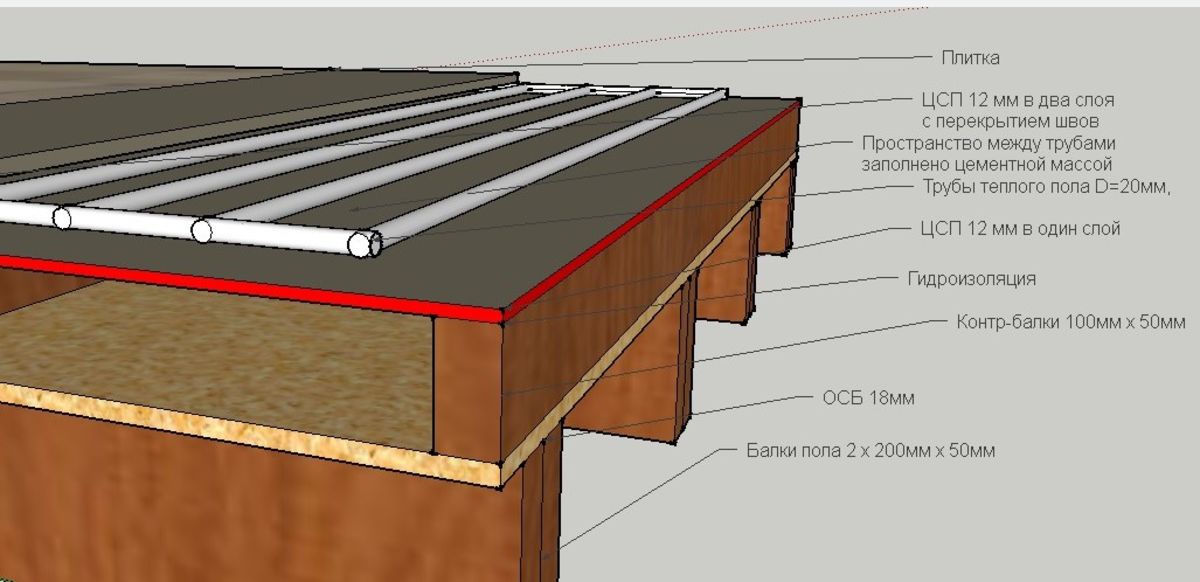

Укладка трубы тёплого пола в стяжку

Если возникает необходимость уложить тёплый пол в санузле, а расчётная нагрузка деревянных перекрытий позволяет выполнить бетонную стяжку, тёплый пол можно уложить по «мокрой» технологии. По сути, она полностью повторяет стандартную технологию монтажа системы водяного тёплого пола. Однако залить стяжку стандартной толщины невозможно (допустимо максимум 3-5 см), а задача отведения тепла от трубы стоит остро.

Для этого также применяют фольгу, которую укладывают под стяжку сплошным слоем с перехлёстом полос, проклеивая стыки специальным скотчем. Для придания монолитной конструкции дополнительной прочности используют сварную арматурную сетку, которая к тому же поможет распределять тепло.

Перед заливкой стяжки трубы необходимо заполнить водой, чтобы они приняли естественное для себя положение. Начинать укладку напольного покрытия и запускать систему в работу можно будет не раньше, чем через месяц. Небольшие участки пола можно облицевать плиткой, однако к выбору клея необходимо подойти тщательнее, так как перекрытие будет «гулять» под действием температурных изменений.

Положить водяной теплый пол по деревянному полу

Для дачного дома, деревянной бани удобным и практичным станет напольная система обогрева. Теплый пол, водяной, контур которого необходимо спрятать в подпол, способен качественно и эффективно отапливать довольно просторные жилые помещения. Особенно это удобно у вас возникло делание улучшить обитаемость своей дачи, создать в бане более комфортные условия.

Решить такую инженерно-техническую задачу путем укладки водяных труб под бетонную стяжку не представляется возможным. Здесь сказывается технологические особенности самого строения и сам характер технологии. Не каждое деревянное перекрытие или лаги, лежащие в основании строения, способны выдержать огромную дополнительную нагрузку в виде монолитной плиты. Выход из данной ситуации – это сделать теплые полы, водяные, уложенные на деревянный пол.

Основная идея и практическое решение

Довольно длительное время было принято считать, что монтировать водяные контуры обогрева непосредственно на деревянные полы, идея не совсем удачная. Главным образом, причина такого мнения крылась в характеристиках строительного материала. Строительная древесина, несмотря на массу технологических достоинств, сильно подвержена эффекту теплового деформирования. К тому же, чрезмерное воздействие влаги тоже негативно сказывается на древесине. Легкость деревянных конструкций и изоляционные свойства считались недостатками, если речь шла о монтаже более сложных тепло и гидротехнических конструкций в здании.

Несмотря на очевидные препятствия, попытки найти разумный выход из сложившейся ситуации привели к тому, что появились новые технологии, позволяющие монтировать водяной теплый пол по деревянному перекрытию, создавать отопительные водяные системы в деревянных строениях. Главное, правильно подобрать расходные материалы и придерживаться определенной технологии.

На сегодняшний день существует два типа теплых полов, используемых в жилых объектах в качестве элемента обогрева. Об электрической схеме мы говорить не станет, так как она, не нашла своего развития в сочетании с деревянными конструкциями. Обратим внимание на водяную систему отопления — теплый водяной пол, в котором по трубам отопительного контура бежит горячая вода.

Какие с точки зрения технологии трудности в данном случае нас ожидают? Принцип действия, который лежит в основе этой отопительной системы, хорошо известен и понятен. Нет никакой разницы, лежит ли водный контур в бетонной стяжке, или же искусно спрятан в деревянном полу. Вода, циркулирующая по трубопроводу, нагревает поверхность пол, отдавая тем самым драгоценное тепло внутреннему пространству отапливаемого помещения.

На заметку: скептики могут сделать замечание – дерево плохо проводит тепло, к тому же сама деревянная конструкция может деформироваться в результате нагрева. На эти замечания есть что ответить. Использование специальных теплопроводимых пластин позволяет добиться того, что тепловая энергия будет идти в строго вертикальном направлении, нагревая напольное покрытие.

Здесь следует сказать пару слов о том, что с технической точки зрения укладка греющих труб на деревянное перекрытие не представляет трудностей. Если вы имеете на начальной стадии четкое представление о том, каким должен быть ваш теплый пол, какого типа будет у вам напольное покрытие, сделать водяное напольное отопление вполне по силам.

Ключевые моменты

Мы уже говорили о том, что не всегда можно решить задачу просто, как хотелось. Для капитальных каменных сооружений, имеющих бетонные перекрытия, бетонная стяжка для теплых полов очень удобна. Однако в большинстве случаев, деревянные жилые строения, в которых деревянные перекрытия, не способны выдержать дополнительный вес в 10-15 тонн. Дерево, даже если вы имеете дело с балочной системой набора, не может выдержать такую нагрузку. Усиливать во время строительства дачного дома или бани несущие конструкции не имеет смысла. Это приведет к удорожанию и к утяжелению всей конструкции.

Для справки: любой водяной теплый пол предполагает создание подложки. Этот элемент является обязательным для теплых полов любого типа. Без подложки и одно напольное покрытие не будет иметь достаточной опоры.

Ключевым моментом в данной ситуации является новая технология, благодаря которой удалось не только существенно уменьшить вес всей конструкции отопительной системы, но и добиться того, что тепло стало передаваться непосредственно напольному покрытию. Подложку можно с успехом накрыть линолеумом или ковролином. Появление новых практичных и высокотехнологичных материалов позволяет создавать всю систему отопления на базе деревянных полов за считанные дни. В работе с бетонной стяжкой, вам придется строго придерживаться технологии и выжидать 25-28 дней, пока стяжка не достигнет своего созревания.

Оценка состояния деревянных конструкций. Предварительное утепление

Прежде чем приступить к проектированию системы отопления «водяной теплый пол», необходимо обследовать деревянные конструкции, перекрытия, лаги и другие несущие элементы. Деревянное основание, состоящее из досок, должно быть цельным. Существующие между досками щели тщательно заделываются теплоизоляционными материалами. Пол в деревянном доме обычно монтируется на лагах, поэтому важно изучить и их состояние и расположение.

Оценка состояния в себя включает:

визуальный осмотр состояния поверхности деревянных досок;
ощупывание и соскабливание поверхности деревянных досок для оценки структуры древесины;
устранение треснувших и прогнувшихся досок;
выравнивание лагов в местах прогиба;
добавление лагов, если расстояние между существующими элементами слишком большое.

Для справки: если состояние деревянного пола неудовлетворительное (старые рассохшиеся или гнилые доски), такое основание лучше демонтировать. Лаги, которые удерживают доски, расположены слишком далеко друг от друга. Для теплого пола лаги должны находиться на расстоянии не менее 60 см. друг от друга.

Есть вариант монтажа, когда укладывается теплый пол по деревянным лагам. Т.е. другими словами, вся конструкция будет находиться поверх несущих конструкций, представляя собой самостоятельную конструкцию.

Старые доски, которые не имеют товарный вид, необходимо обработать фуганком, что бы сделать поверхность материала ровной и однородной. Максимально допустимые по высоте неровности для деревянного пола составляют не более 2 мм. Такая тщательность и точность деревянному полу необходима из-за того, что в данной системе отсутствует подложка.

Закончив с оценкой состояния и подготовкой деревянного пола, следует приступать к утеплению конструкции. Такая предварительная процедура необходима ввиду того, что все тепло, излучаемое водяным контуром, должно не уходить вниз, в подпол, а задерживаться и направляться вверх.

Переустанови лаги на приемлемое расстояние, займитесь установкой фальшпола. На лаги, снизу прибивается фанера или бывшие в употреблении доски. Это будет служить основанием для укладываемого теплоизоляционного материала. На подготовленную основу следует уложить паро и теплозащитную пленку. В проемы между лагами, на пленку укладывается утеплитель, толщина которого не должна превышать 100 мм. Поверх утеплителя снова закрепляют теплоизоляционную пленку. Только после всего этого, можно приступать к укладке отопительного водяного контура.

На заметку: крайне не рекомендуется использовать в качестве теплоизоляции обычную полиэтиленовую пленку. Пренебрежение технологией приведет к тому, что в подполе начнет скапливаться конденсат. Из-за скопления влаги утеплитель может в скором времени придти в негодность.

Утеплителем в данной ситуации может быть минеральная вата, плотность которой составляет 35-40 кг/3.

Монтаж половой доски и способы укладки греющих труб

На данной стадии необходимо учитывать технологические тонкости. Для этого конечно потребуется немного больше времени, однако в дальнейшем работа будет уже вести гораздо быстрее. Следует сказать сразу. Схему укладки водяного отопительного контура в данном случае «змейка». Монтаж трубопровода по схеме «спираль» или «улиткой» для данной технологии неприемлем.

На подготовленное основание начинаем укладку досок, имеющих особую конфигурацию, оснащенных специальными пазами. Между досками должны быть пазы размером 20х20 мм. Края досок обтачиваются полукругом для удобного заворота водяной трубы. Сделав все необходимые приготовления, можно заниматься укладкой всех досок на подготовленное основание. Наличие пазов и полукруглые края досок являются маршрутом укладки водяного контура. Это в какой-то мере облегчает задачу в дальнейшем при монтаже непосредственно трубопровода теплого пола.

Готовые пазы для монтажа водяной трубы водяного теплого пола под деревянные полы изображены на фотографии.

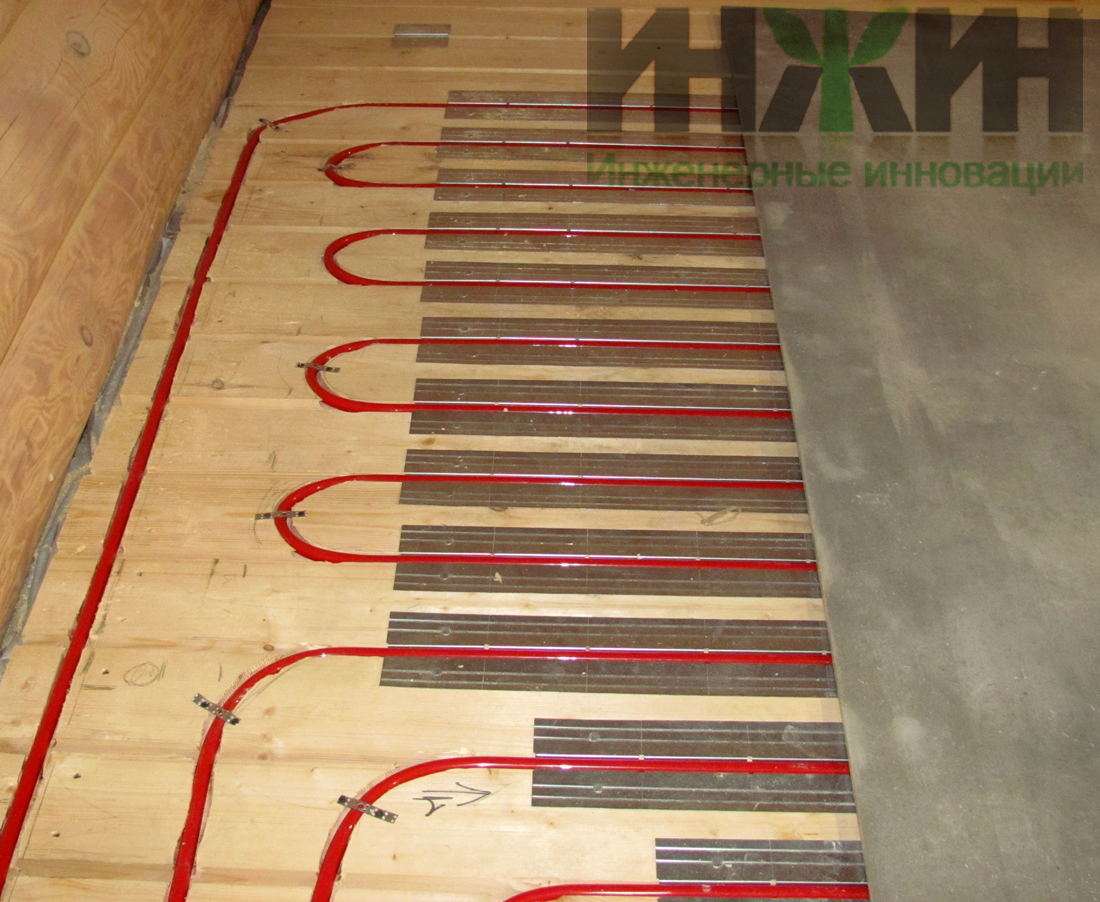

Благодаря пазам, укладка отопительного контура делается легко и быстро. Перед тем, как работать с трубой, над пазами разматывается фольга. Уже после этого в пазы укладывается труба, диаметр которой не должен превышать 16 мм. Для того, что бы получить максимальную теплоотдачу, трубу заворачивают в фольгу, прикрепив ее края скобами к деревянным доскам.

Поверх трубы крепят к доскам металлическими пластинами. По данной схеме укладывается целиком вся водяная труба, охватывая тем самым всю площадь пола.

На предварительном плане помещения делаются отметки, где будет установлено регулирующее оборудование (коллектор, коллекторный шкаф).

Важно! Укладывать трубы следует с учетом определенного шага. Для центральных регионов страны, где среднемесячная температура зимой -15, -20⁰С, оптимальный шаг для укладки составляет 150-300 мм.

Лучше использовать нержавеющую гофрированную трубу диаметром 16 мм.

Завершающий этап. Подключение к автономной отопительной системе отопления

После того, как вы уложили водяной контур, можно приступать к его подключению. Для ручного регулирования подключение выполняется просто к магистральному трубопроводу посредством обычного крана. При желании сделать систему регулируемой, теплые водяные полы под деревянный пол оснащают смесительными узлами и коллектором. В данном случае вы получаете удобную, эффективную и регулируемую систему отопления.

Для тех, кто хочет импровизировать следует запомнить! Теплые водяные полы ни в коем случае нельзя подключать к магистрали централизованного отопления. Подключения дополнительных отопительных приборов, включая теплые полы к централизованной системе отопления и ГВС не законно.

Исходя из этого, водяной пол монтировать в городской квартире нецелесообразно и рискованно. Для частного дома или для дачи такой вариант вполне приемлем и эффективен. После подключения, водяные контуры необходимо опрессовать. Процедура является обязательной и позволяет выявить места протечки теплоносителя, выявить зоны слабого нагрева. Только после этого можно приступать к работам с напольным покрытием.

Финиш. Настил напольного покрытия

Покрытие, которое вы выбрали, может быть какое угодно. На сегодняшний день в торговой сети имеется огромный выбор самых различных материалов. Выбирать придется не столько по технологичности, сколько по стоимости. Если вы предпочитаете использовать ламинат, то для этого вам потребуется определенное время. Расходы будут в этом случае не такими большими.

На заметку: любой материал имеет свой коэффициент теплопроводности, поэтому от того, каким покрытием будет покрыт ваш теплый пол, зависит ваш уровень комфорта и эффективность отопления.

Дерево имеет низкую теплопроводность в сравнении с керамической плиткой. Прежде чем начинать монтаж водяного теплого пола по лагам, следует сделать тепловые расчеты, дающие представление о количестве тепла, которое будет на поверхности. Делая все правильно и в соответствии с технологией, можно самостоятельно сделать эффективную систему подогрева в жилых помещениях.

Каким должно быть устройство водяного теплого пола в деревянном доме

Как сделать теплые полы в деревянном доме варианты устройства и монтажа

Теплые полы – изобретение 20 века. У наших прадедов не было греющего электрокабеля и газовых котлов. Тем не менее, они придумали свой способ отопления. Для этого они использовали стены зданий. Делая кладку, они оставляли в них каналы для движения горячих печных газов.

Сегодня прибегать к таким ухищрениям не приходится. Сделать теплые полы в деревянном доме можно с минимальными затратами сил и средств.

Выбор греющей системы отопления очень простой:

Электрический кабель или маты с плоскими токоведущими жилами;
Теплый пол на основе пластиковых труб с жидкостным теплоносителем.

Оба варианта отопления заслужили положительные отзывы. Они равноценны по комфорту и теплоотдаче, но не одинаковы по стоимости энергии. Электричество существенно дороже газа, поэтому греющий кабель для теплого пола лучше использовать в небольших помещениях: ванных комнатах, кухнях и прихожих. Для спален и гостиных оптимально подходит жидкостная система из труб, газового или твердотопливного котла.

О том, что теплый пол лучше радиаторов написано и сказано немало.

Мы лишь отметим его самые важные преимущества:

Оптимальное распределение тепла. Зона комфортной температуры совпадает с пространством проживания (от поверхности пола до высоты 1,7 метра). При работе батарей сильнее всего прогревается воздух под потолком.
Радиаторная система отопления активирует движение пыли в большей степени, чем теплый пол.
С точки зрения эстетики интерьера теплые полы выигрывают у радиаторов.

Теплый пол и его монтаж в доме

Прокладка пола в доме зависит от выбранного типа системы. Если планируется укладывать одиночный кабель, не на мате, то схема укладки будет следующая:

Прежде всего, укладывается слой гидроизоляции и теплоизоляции. Затем следует этап наложения алюминиевой фольги. Эти слои необходимы в качестве основы под пол с одиночным кабелем.
Отметьте места расположения мебели, так как кабель не должен попадать под их установку. Это может привести к перегреву нагревательного элемента.
Далее следует вырезать специальные прорези в лагах для прохождения в них кабеля. Места пазов обрабатываются металлическими пластинами во избежание перегрева лаг и дальнейшего тления основания. Также необходимо пропитать все деревянные элементы специальным пожаростойким смазочным материалом.
К брусьям крепится металлическая сетка, которая будет служить основанием для прокладки кабеля. Он крепится к сетке специальными креплениями, обычно входящими в комплект с кабелем.
Следующим этапом станет вывод датчика регулировки температуры. Он, как правило, помещается в гофрированную трубку. Таким же образом выводится и кабель питания.
После укладки нагревательного кабеля следует проверить сопротивление токопроводящих жил специальным устройством – мультиметром. Проверив оборудование, можно приступать к укладке чистового напольного покрытия.

При укладке электрического пола соблюдайте правила безопасности установки и эксплуатации теплых полов.

Возможна ли установка подобной системы

Несмотря на то, что говорят некоторые специалисты, установка такого оборудования не только возможна, но и является крайне разумным решением. Для того, чтобы правильно установить теплый пол в частном доме, необходимо разобраться в некоторых особенностях его монтажа и эксплуатационных характеристиках самого дома, построенного из дерева. К примеру, не стоит разогревать рабочую поверхность более чем на 30°C. Это связано с тем, что дерево не приемлет высокие температуры и их воздействие на него приводит к деформации. Со временем такой материал превратится в труху и попросту рассыплется.

Не нужна стяжка

Поэтому использование теплых полов лучше не в сочетании с центральным отоплением, а с отдельным источником тепла. Использование котла подразумевает создание «пирога» теплого пола, который не позволит использовать дополнительный слой стяжки. В этом случае монтаж придется проводить в сухую, то беж непосредственно на балки и это крайне неудобно. В роли напольных покрытий при этом могут выступать абсолютно разные материалы, такие как:

паркетная доска;
ламинат.

Однако при нагревании таких материалов до 25°C и выше они начинают вырабатывать испарения с содержанием формальдегида.

Некоторые производители понимают необходимость одновременного использования нескольких контуров отопления. При этом речь идет о разной интенсивности прогрева поверхности. Они выпускают серию котлов, которые позволяют проводить подобные подключения теплых полов и радиаторов отопления.

Карбоновые стержни и плёнка

Теплоносителем может быть не только горячая жидкость или электричество, но и карбоновая смесь. Выбирают карбоновые нагреватели в зависимости от облицовки пола. Для деревянного финишного покрытия подходит термоплёнка. Для плитки предпочтительнее карбоновые маты.

Маты закрывают бетонным раствором или плиточным клеем. Толщина поверхности 4-5 см. Стержни не боятся «запирания». При перегреве одного участка, остальные нормально функционируют. При устранении причин перегрева система начинает работать в полном объёме.

Термоплёнку укладывают на подготовленное бетонное основание. Его утепляют, изолируют подложкой с отражающим экраном. Она направит инфракрасные волны вверх. Стяжки она не требует. Монтаж проходит за короткое время. Система работает от электричества.

Устройство системы

Используемый для нагрева котел. Если выбор пал на полы водяные, то возможно использование твердотопливного, электрического или газового оборудованного котла. Они практичны и достаточно удобны. Их использование подразумевает отсутствие постоянного запаса горючего, которое используется в дровяных и твердотопливных котлах.
Если планируется создание действительно тёплого дома, то рекомендуется использовать комбинированные системы, которые позволят отапливать и батареи и напольный слой покрытия. Его температурный режим может отличаться, так как температура в радиаторах может достигать и 60°C, однако для деревянных покрытий максимальной считается 30°C. При не соблюдении этого условия, дерево растрескается довольно скоро.

Каркасный дом на сваях

Фундамент может быть выполнен из свай. В этом случае основание хорошо продувается. Чтобы пол в доме был утеплён, на обрешётку укладывают 4-5 слоёв теплоизоляционного материала.

«Тёплый пол» в каркасном доме на сваях монтируют из жидкостной магистрали или из электрических элементов, но необходимо подготовить основание для системы отопления. Какую методику монтажа используют для каркасного дома?

Бетонное основание

На форумах обсуждают систему отопления в доме на сваях. Рекомендуют поднять каркас, выполнить ленточный фундамент, обрешётку и установить каркас на изменённое основание.

Споры возникают из-за того, что все системы «тёплого пола» эффективно функционируют, если их уложить на стяжку и закрыть бетоном, но есть риск, что деревянный каркас не выдержит большой нагрузки, будет провисать, деформироваться. Есть опасность, что обрешётка сломается. Какие рекомендации дают строители?

Лаги на сваи укладывают на расстоянии 1,7-2 м. Длина составляет 6-8 м. Специалисты советуют сделать шаг укладки лагов меньше, не более 1,5 м, использовать короткие бруски до 4 м. В этом случае обрешётка получится крепче. Есть вероятность, что она выдержит нагрузку бетонного покрытия.
Для утепления фундамента, кроме минеральных изоляций использовать дополнительно плиты из пенополистирола и экструдированного пенополистирола. Материалы лёгкие, не утяжелят фундамент. Общая толщина изоляции может составить до 1 м.
На лаги, обрешётку и утеплитель укладывают рулонный гидроизоляционный материал на битумной основе. Он не только защитит все слои утеплителя от влаги, но и от ветра, что снизит охлаждение основания для «тёплого пола».
Глубина черновой стяжки невысокая 4-5 см. Чистовое покрытие 5-8 см.

На бетонную поверхность, в качестве основного обогрева используют жидкостную магистраль. Для дополнительного подогрева отдельных небольших помещений устанавливают электрические системы.

На форумах предлагают укладывать «тёплый пол» на лаги. Данную методику часто используют в деревянном доме. Нагревательные системы монтируют без стяжки.

Деревянное основание

Пол утепляют комбинированными материалами, минеральной ватой и полистирольными плитами. Обязательно делают засыпку из керамзита. Выполняют гидроизоляционные мероприятия. Делают черновую деревянную обрешётку.

На обрешётку укладывают листы ГВЛ. Поверхность выравнивают.
На листы устанавливают металлические термораспределяющие пластины. Из них формируют контур для труб или для кабеля.
Жидкостную магистраль подсоединяют к коммуникационной гребёнке. Кабель подключают к терморегулятору.
Для кабельных или карбоновых матов укладывают отражающий экран.
Нагревательные элементы закрывают чистовой обрешёткой. На ней уже формируют облицовку пола. Это может быть ламинат, паркет или оставляют вагонку.

«Тёплый пол» в деревянном каркасном доме укладывают не только на лаги, но и на доски. В них проделывают штробы, располагают фольгированный материал. В штробах размещают водяную или кабельную магистраль.

Маты не используют. Хорошим вариантом для напольного обогрева является термоплёнка, но её рекомендуют устанавливать только в качестве дополнительного обогрева.

Систему напольного отопления давно используют в загородных домах. При расчётах учитывают не только площадь помещения, но и разновидность фундамента. В каркасном доме на сваях тщательно утепляют черновое основание, изолируют его от влаги.

В деревянном коттедже стяжку выполняют сухим способом; нагревательные системы монтируют на досках, на поверхности из листов ГВЛ, которые укладывают между лагами.

YouTube responded with an error: Daily Limit Exceeded. The quota will be reset at midnight Pacific Time (PT). You may monitor your quota usage and adjust limits in the API Console: https://console.developers.google.com/apis/api/youtube.googleapis.com/quotas?project=268921522881

Какой пол в деревянном доме лучше

Ответ на этот вопрос не бывает однозначным. Если на первый план поставлена стоимость конструкции и работы, то лучше использовать электрические полы. Если сравнивать цену энергоносителей, то выгоднее водяная система. Для экономии высоты помещения применяют тонкий пленочный пол.

По поводу утеплителей следует сказать следующее: пенопласт для теплого пола – не лучший материал. Находясь в контакте с теплым полом, рабочая температура которого может достигать +70С, он стареет, выделяя токсичный газ. Поэтому лучше заложить между балками перекрытия эковату или перлит.

Выбрав для утепления минвату, ее нужно хорошо изолировать, обернув пароизоляцией. В противном случае теплый воздух через зазоры и неплотности может вынести ее частицы из подпольного пространства в помещение. Под укладку плитки лучше использовать химически нейтральный листовой материал: цементно-стружечную, стекломагнезитовую плиту или гипсоволоконный лист. OSB и фанера уступают им в плане экологической безопасности.

Деревянный настил над теплым полом не должен быть толще 21 мм. Не забывайте о том, что древесина – хороший теплоизолятор, снижающий эффективность работы греющей системы.

Теплый электрический пол в деревянном доме

Стремление к экологически чистым технологиям вынуждает людей переселяться в деревянные дома. Однако, такой путь имеет свои нюансы и не так прост, как кажется на первый взгляд. Например, классическое отопление с помощью газа или пара не всегда будет уместно в этих строениях. Многие владельцы срубов пытаются смонтировать для себя теплый электрический пол в деревянном доме.

В разных планировках имеются различные варианты решения данной задачи. Есть способы, подразумевающие наличие бетонной стяжки, а есть безбетонная укладка. На каком из вариантов остановиться, это решает каждый собственник жилья для себя сам. Мы же в свою очередь, расскажем, какие существуют варианты и как правильно их монтировать.

Предпочтительные варианты
Компоновка деревянных полов
Применение электрических систем
Технические требования к монтажу
Монтаж с бетонной стяжкой
Монтаж без стяжки

Дом с ленточным и монолитным фундаментом

Систему отопления предусматривают уже в период строительства фундамента. При ленточном или монолитном основании дома эффективным будет не только радиаторный, но и напольный обогрев. Фундамент утепляют гравием, керамзитом, изоляционными материалами. Выполняют гидроизоляцию.

Хорошо подготовленное основание не отличается высокими теплопотерями. Нагревательные элементы для «тёплого пола» в доме укладывают на бетонное покрытие. Используют как жидкостный, так и электрический обогрев.

Жидкостная напольная магистраль

Система представляет собой трубопровод, по которому циркулирует теплоноситель. Нагревается он в теплообменнике, который находится в печи или в котле. Из котла выводят подающий и обратный контур. Трубы подсоединяют к коммуникационной гребёнке. На бетонном основании укладывают жидкостный контур. В него подаётся горячая вода или антифриз.

Магистраль подключают к коллекторам. Для автоматического регулирования предусматривается трёхходовой смесительный клапан с термоголовкой. Жидкостную магистраль закрывают глубокой бетонной стяжкой толщиной 7-8 см.

«Тёплый пол» в частном доме можно установить во всех помещениях, захватывая ванную комнату, санузел, баню, гараж. Установка потребует высоких расходов на оборудование, но обслуживание обойдётся владельцу коттеджа недорого. Облицовка пола может быть любой, не зависимо от теплопроводности и фактуры.

Кабельные секции и маты

На бетонное основание можно уложить электрические нагревательные элементы. Если помещение отличается сложной геометрией, то рекомендуют использовать кабельные секции. Секция представляет собой проводник определённой длины и мощности.

Маты используют для обогрева помещения с правильной геометрией. Их можно поворачивать, удаляя сетку или разрезая её монтажными ножницами. Сетка выполнена из стекловолокна или термостойкого пластика. Секции и маты можно установить в деревянном доме своими руками. Системы напольного отопления обогрева используют в Москве и в других городах.

Способ укладки

Существует распространенная технология, которую нужно освоить, если вас интересует вопрос, как сделать теплый пол в деревянном доме. Систему водяного теплого пола для деревянных перекрытий монтируют способом настила.

Трубы с циркулирующим по ним теплоносителем укладывают не в бетонной стяжке, а на лаги или черновую основу из досок в специально оборудованных каналах.

Монтаж системы водяного теплого пола

Для того чтобы тепло накапливалось и распределялось должным образом в каналах укрепляют специальные пластины с продольными углублениями для трубопровода нагревающего контура.

Пластины из металла не только выполняют функцию теплопередачи, но и делают конструкцию более жесткой, что позволяет обойтись без подложки.

Если выполнять монтаж самостоятельно, можно не покупать дорогие пластины, а использовать вместо них фольгу толщиной 200 мкм. Иногда при отделке пола кафельной плиткой или укладке линолеума наличие подложки желательно. Для этого потребуется приобрести листы ГВЛ или цементно-стружечные плиты с самыми маленькими показателями изоляции.

Каким должно быть устройство водяного теплого пола в деревянном доме

Среди всех видов отопления, устройство водяного теплого пола в деревянном доме, пожалуй, самое сложное и трудное. При укладке требуется учитывать особенности здания, подобрать оптимальный вид напольного покрытия и строго соблюдать поэтапный план монтажа.

При условии соблюдения рекомендаций и советов опытных монтажных бригад, можно самостоятельно уложить водяной контур и выполнить остальные отделочные работы.

Возможно ли водяное отопление деревянного пола

На самом деле, чтобы ни говорили скептики, обустройство теплого водяного пола в деревянном доме из бруса, это не только возможное, но и разумное решение вопроса отопления. Конечно, придется учитывать определенные нюансы, связанные с особенностью эксплуатации деревянного дома.

Так, к примеру, нагревать полы свыше 30 градусов запрещается. Деревянная поверхность под воздействием высоких температур легко деформируется, превращается в труху. Поэтому водяной теплый пол на деревянном основании необходимо подключать не к центральному контуру отопления, а использовать для этой цели отдельный источник тепла.

Пирог теплого водяного пола в деревянном загородном доме сильно ограничивает возможность использования бетонной стяжки. Укладывать систему отопления придется на сухую, что также создает определенные неудобства.

Выбирая покрытие пола, следует учесть, что некоторые популярные отделочные материалы: ламинат, паркетная доска – при нагревании свыше 25°С, начинают выделять токсичные испарения формальдегида.

Большинство производителей отопительной техники учитывают необходимость в одновременном использовании двух отопительных контуров с разной интенсивностью нагрева, предоставляя покупателям котлы с возможностью подключения радиаторов отопления и теплых полов.

Варианты устройства деревянного пола с водяным подогревом

Существует несколько вариантов обустройства теплых полов в деревянном доме. Выбор метода укладки выбирается в зависимости от технических характеристик здания.

Распространенными методами монтажа являются:

Маты – представляют готовые конструкции с пазами для укладки водяного контура. Уложить маты можно на ровное основание пола. Для этого предварительно подравнивают поверхность с помощью настила из фанеры или QSB – плиты. Пол модульного типа не требует использования цементных смесей. Сверху полипропиленовые трубы закрывают ЦСП, укладывают напольное покрытие.
Устройство теплых бетонных водяных полов поверх деревянных конструкций. Перед монтажом обеспечивают максимальную изоляцию деревянных элементов от влаги. Все работы проводят исключительно готовыми составами с коротким периодом высыхания.
Фрезерование деревянного пола для труб системы тёплого водяного пола. С помощью фрез машины вырезают выемки под прохождение трубопровода. Деревянное основание начинает выполнять функцию матов. В результате сокращаются расходы на комплектующие для пола. Недостатком фрезеровки является трудоемкость процесса. Но при наличии специализированного инструмента, длительность монтажа можно свести к минимуму.

Уложить водяные теплые полы на деревянный пол можно и другими методами. Существует следующий способ. В деревянном срубе попросту прокладывают трубопровод под лагами. Дощатый пол разбирается, укладывается водяной контур, после чего настил укладывается обратно.

Чтобы максимально обезопасить дерево от попадания влаги, водяной контур укладывают в специальном гофре. Гофра защищает от воздействия воды даже в случае образования протечек.

Как сделать водяные полы в деревянном доме

Устройство тёплого водяного пола на деревянном полу своими руками практически ничем не отличается от конструкций, используемых в других зданиях. Исключение составляют особые меры безопасности, необходимые для защиты деревянных поверхностей от попадания влаги.

Практика показала, что оптимальным вариантом будет использование труб из полипропилена.

Выполняются монтажные работы следующим образом:

Проектирование пола – именно с составления схемы начинается укладка системы отопления. Выполняется гидравлический расчет, подсчитывается эффективность водяного контура, принимается решение, позволяющее обеспечить повышение эффективности теплоотдачи. Проекты полов разрабатываются индивидуально, либо выбираются уже готовые решения.
Подготавливается основание – выполняется выравнивание пола фанерой. Под слой на черновом поле можно простелить мягкую теплоизоляцию. Правильно сделать надежную гидроизоляцию. Традиционно для этого используют рулонные наплавляемые материалы, но для лучших результатов можно также нанести в несколько слоев специальную гидроизоляционную мастику.
Дальнейшие действия зависят от выбора пирога системы отопления. Если планируется залить бетонную стяжку, тогда обязательно прокладывается армирующий слой. Сверху к сетке на хомуты крепится водяной контур. Вся конструкция заливается раствором. Заливка уложенных труб выполняется исключительно растворами, предназначенными для работы с теплыми полами.
В случае выбора специальных матов, монтаж по деревянному перекрытию выполняется следующим образом. На выровненную поверхность укладываются полистирольные системы. Маты имеют уже готовые выемки и защелки для монтажа трубы, либо пазы, в которые вставляют теплоотражающие пластины. Поверх стелется водяной контур.
Напольное покрытие – эффективность обогрева пола во многом зависит от правильно выбора отделочного материала. На маты укладывается лист ЦСП или фанеры. Остальные работы проводятся в зависимости от выбора напольного покрытия.

Максимальная длина водяного контура не должна превышать 70 м. Если для отапливаемой площади этого недостаточно, создаются так называемые зоны укладки водяных полов. Чтобы обеспечить равномерную подачу в каждый контур отопления, устанавливают водяной коллектор.

Какие напольные покрытия подойдут

Выбор материала ограничен как последующей эксплуатацией, так и способом изготовления системы отопления.

Традиционно используют следующие типы напольного покрытия:

Керамическая плитка – преимуществом керамики является быстрый нагрев поверхности и высокая теплоотдача. Использование ограничено прихожей, ванной, кухней и нежилыми помещениями. При выборе керамической плитки, обогреваемые полы необходимо заливать стяжкой, либо накрывать цементно-стружечной плитой.
Ламинат и паркетная доска – существует два типа укладки водяного отопления по деревянным полам: на маты или подготовленные штробы. Ламинат или паркет можно стелить независимо от способа проведения монтажных работ. Единственным недостатком напольного покрытия является невозможность нагрева поверхности свыше 25°С.
Обычная доска – можно также уложить водяной теплый пол по деревянным балкам своими руками, настелив над водяным контуром доски. Решение не требует серьезных материальных вложений. Выбирается этот способ, если нет возможности уменьшить расстояние до потолка. Впоследствии возможно дополнительно простелить линолеум или ламинат.

При условии соблюдения поэтапного плана монтажа, проблемы укладки по деревянным лагам отсутствуют. Чтобы избежать дальнейших сложностей во время эксплуатации, крайне важно сделать качественное утепление пола и гидроизоляцию помещения.

Какой инструмент потребуется для монтажа

Для монтажа водяного контура потребуется:

Рулетка.
Пластиковые трубы и фитинги.
Набор слесарных и строительных инструментов.
Шуруповерт.
Фрез машина.

Монтаж бетонного водяного тёплого пола по деревянным перекрытиям, дополнительно потребует наличия:

Перфоратора.
Правила.
Угловой шлифмашинки для разрезания арматуры.
Строительного уровня.

Для работы с деревянными поверхностями пригодится набор фрез и свёрл, мощная дрель.

Каких ошибок надо избегать при монтаже

Особенности конструкции на деревянном основании заключаются в том, что любые нарушения и изменения в поэтапном монтаже отопления приведут к проблемам в эксплуатации. Появление конденсата и протечек критично.

Система укладки труб не допускает следующих нарушений:

Превышение максимальной длины контура – труба не должна быть свыше 70 м длины. Контур должен располагаться ниже котла, так обеспечивается естественная циркуляция теплоносителя, при отсутствии циркуляционного насоса.
Отсутствие гидроизоляции – организация деревянных полов с водяным подогревом своими силами зачастую приводит к желанию сэкономить на расходных материалах. Следует запомнить, что хорошая изоляция деревянных поверхностей от воздействия влаги необходима в деревянном доме. Лучше всего не ограничиваться простыми мерами, а использовать дополнительные средства защиты: пропитки и защитную гофру для трубы.
Выбор отделочного материала – еще перед выбором метода монтажа теплых полов, следует предусмотреть, каким именно материалом будет облицовываться поверхность. От этого зависит максимальная температура нагрева и этапы работ.

Теплые полы для деревянного дома – это разумное решение. При условии соблюдения рекомендаций относительно монтажа, можно избежать возможных сложностей в процессе будущей эксплуатации.

Водяной теплый пол в деревянном доме

Напольные системы обогрева благодаря своим многочисленным достоинствам обрели широкую популярность среди домовладельцев, в том числе и хозяев деревянных частных коттеджей. Но в этом случае устройство теплых полов имеет свои нюансы, поскольку в таких домах редко выполняются бетонные основания, на которые они укладываются традиционным способом. В данной статье мы расскажем об этих нюансах и о том, как лучше устроить водяной теплый пол в деревянном доме.

Способы устройства напольного обогрева

В деревянных зданиях теплые полы с теплоносителем можно смонтировать 2 способами:

Традиционным, под стяжку из цементно-песчаного раствора.
«Сухим» способом, по деревянным лагам или балкам

Поскольку в домах из деревянного бруса полы первого этажа или перекрытие над подвалом зачастую бывает бетонным, то традиционный способ монтажа напольных водяных систем полностью отметать нельзя. Больше того, не стоит мудрить на подобных основаниях теплый пол по деревянным лагам, это приведет к лишним затратам, а результат может не оправдать ваших ожиданий. Лучше на черновых бетонных полах устраивать систему обогрева под стяжку, а уж потом настилать напольное покрытие из дерева.

Совсем другая ситуация, когда дом с деревянными перекрытиями. Выполнять по ним стяжку с греющим контуром не следует, и вот почему:

Цементно-песчаная стяжка оказывает дополнительную нагрузку, на которую перекрытие не всегда рассчитано.
Хороший деревянный дом постоянно «дышит», вследствие чего слой раствора может пойти трещинами, поскольку амплитуда его расширения не совпадает с процессами в деревянных конструкциях. Потребуется обеспечить компенсацию расширения греющего контура, что довольно сложно и затратно.

Для справки. Иногда деревянные дома зачастую строятся из недостаточно просушенного профилированного бруса, из-за чего в первое время в толще конструкций происходят изменения, приводящие к трещинам материала. В таких условиях стяжка непременно пострадает.

Не исключается и применение различных электрических систем напольного обогрева, из них самым приемлемым вариантом является использование инфракрасного теплого пола для отопления деревянного дома. Тонкая полимерная пленка с нанесенными на ней нагревательными элементами закладывается прямо под напольное покрытие, стяжку делать не требуется, что значительно упрощает монтажные работы. Однако, в этом случае выбор энергоресурсов для обогрева жилища ограничивается электроэнергией, в то время как теплоноситель водяных теплых полов может нагреваться от газового, твердотопливного или дизельного котла.

Некоторые домовладельцы, отдавая дань традициям, возводят в деревянных домах печи из кирпича, встраивая в них нагревательный контур для воды. В этой ситуации альтернативы греющим напольным контурам с теплоносителем просто не существует.

Устройство водяных теплых полов «сухим» способом

В качестве несущих конструктивных элементов пола в домах применяются лаги и деревянные балки перекрытий. Лаги устанавливаются на твердое основание либо на множество точечных опор, в то время как балки имеют 2 точки опоры по краям и в некоторых случаях дополнительно опираются на перегородки. Поскольку балка – это несущая конструкция перекрытия, то выполнять в ней какие-либо пазы или пропилы не допускается, в этом и заключается основная сложность при устройстве теплого пола в деревянном доме. Единственный выход – настелить черновой пол из досок или листов ДСП, а от него уже начинать устройство «пирога» напольного отопления.

Ситуация с лагами несколько иная. Когда брус уложен на сплошное твердое основание, то в нем есть возможность пропиливания пазов для труб водяного контура и делать черновой пол не нужно. Если же лаги опираются в нескольких точках, то пропилы в них делать крайне нежелательно, как и в несущих балках. Но в любом случае до того как устраивать поверх балок или лаг черновой пол, между ними укладывается слой теплоизоляционного материала. Для укладки теплого пола по деревянным лагам первого этажа толщина утеплителя должна быть не менее 80 мм, а для перекрытия достаточно 20—30 мм. При этом под теплоизоляционный материал на первом этаже следует проложить гидроизоляционный слой из полиэтиленовой пленки.

Под тем предлогом, что все этажи частного дома составляют единое пространство, во многих руководствах по монтажу теплого пола указывается, что перекрытия утеплять не требуется. Мол, ничего страшного нет в том, чтобы часть тепла греющего контура уходила вниз. В действительности это нарушает сам принцип действия теплых полов, поскольку тепло, идущее от потолков помещения, так и останется в верхней зоне, а в комнате, где находится система напольного обогрева, его может и не хватать. Чтобы тепло равномерно распространялось по тем помещениям, для которых оно предназначено, укладывайте небольшой слой утепляющего материала, устраивая теплый сухой пол в перекрытии.

После того как уложен теплоизоляционный материал и смонтировано черновое основание из досок или ДСП, нужно обеспечить отражение всей теплоты греющего контура вверх. Это делается 2 способами:

Нужно начинать устройство теплых деревянных полов с укладки по всей поверхности фольгированного отражающего слоя. В случае, когда трубы контура планируется класть прямо на утеплитель и через пропилы в лагах, то фольга прокладывается только между ними.
Более дорогостоящий способ – с помощью плитных древесных материалов и профилированных листов оцинкованного металла. Начертив схему раскладки контуров теплых полов на деревянном основании, в промежутках между трассами труб к нему саморезами крепят детали из ДСП. В получившиеся канавки вставляют листы оцинкованной стали.

Продолжается монтаж водяных теплых полов раскладкой труб греющего контура. Для этой цели чаще всего применяются трубы из металлопластика диаметром 16 мм (ДУ10). Шаг укладки здесь надо соблюдать меньше, чем в теплых полах под стяжку, поскольку теплоотдача в нашем случае будет не так эффективна. Труба с теплоносителем передает тепло покрытию не напрямую, а через воздушную прослойку, отсюда и снижение теплоотдачи. Соответственно, шаг укладки трубы в среднем должен составлять 150 мм, максимум – 200 мм. После этого контур подключается к коллектору, проверяется на герметичность и можно стелить финишное покрытие для деревянного пола.

Напольное отопление «под стяжку»

Технология монтажа напольного отопления, предусматривающая замоноличивание контуров в стяжку из цементно – песчаного раствора, широко распространена и достаточно известна, пирог пола представлен на рисунке:

Для начала надо обеспечить гидроизоляцию будущей плиты, проложив полиэтиленовую пленку поверх бетонной подготовки. Затем, с целью компенсации теплового расширения стяжки, по всему периметру комнаты вдоль стен крепится демпферная лента, после чего по всей поверхности основания укладывается утеплитель.

Чтобы водяные теплые полы имели хорошую теплоотдачу, поверх теплоизоляции ложится фольгированная пленка с разметкой, по которой раскладываются трубы. Шаг укладки здесь варьируется от 150 мм (для паркета с ковром) до 350 мм (для кафельной плитки). Необходимо проследить, чтобы длина каждого контура не превышала 100 м. Крепеж труб осуществляется с помощью специальных планок либо пластмассовых «гарпунов». В конце контур присоединяется к распределителю и проверяется на герметичность.

Последний этап – заливка стяжки. Оптимальная толщина слоя раствора – 3—5 см над верхом трубы, время полного застывания – 3 недели. После этого можно окончательно сделать теплый пол в деревянном доме, настелив поверх стяжки финишное покрытие.

Заключение

Монтировать теплый водяной пол на деревянном покрытии несколько сложнее, чем под стяжку, да и теплоотдача его меньше. Но пусть это вас не беспокоит, на расход энергоносителей это не повлияет никак. Только надо учесть, что напольных контуров будет недостаточно для полноценного обогрева и понадобится предусмотреть систему радиаторного отопления.

Теплый пол водяной в деревянном доме своими руками

Теплый пол водяной в деревянном доме — это наиболее удачное решение для утепления комнаты. Хоть и кажется, что данное утверждение не совсем верно, потому что в привычном варианте укладки водяного теплого пола используется бетонная стяжка, при помощи специальных технологий, его можно обустроить и для деревянного дома.

Оглавление:

Благодаря большому выбору строительных материалов, сегодня становится возможным монтаж водяного пола, не увеличивая при этом нагрузку на перекрытия. Преимуществом является и то, что высота помещения при обустройстве теплого водяного пола в деревянном доме уменьшится не на много.

Делаем теплый пол водяной в деревянном доме своими руками

Если вы будете утеплять пол при помощи водяного отопления, вы исключите опасность, связанную с прокладкой электропроводки под полом деревянного дома, а так как трубы теплого пола являются достаточно крепкими, водный пол прослужит вам долго.

Сегодня, водный пол является наиболее удобным и совершенно реальным способом утепления частного деревянного дома.

Также необходимо помнить, что теплый пол должен поддерживаться извне, при помощи утепления стен. В частном доме, отопление помещения при помощи теплого пола, будет гораздо быстрее и эффективнее, при использовании какого-либо утеплителя для стен. Это связано с тем, что, так как дерево прогревается в течение длительного времени, то и все помещение в общем будет прогреваться достаточно медленно.

Как укладывается теплый пол по дереву

Итак, вы решили уложить теплый пол по дереву. Но как это сделать? Существует несколько способов обустройства теплого пола на деревянной основе, и каждый специалист делает это именно тем способом, который удобен именно для него. Но мы остановимся на одном конкретном.

Рассмотрим порядок выполнения работ, необходимых для обустройства теплого пола:

1. Для начала рассчитаем тепловые потери и гидравлику. Данная операция осуществляется при помощи компьютерной программы, инструкции по расчету не сложно найти в сети. На выходе мы должны узнать длину трубы, диаметр и шаг укладки.
2. Теперь нужно демонтировать старый пол (если он есть). Это делается, чтобы исключить сквозняки под ним и чтобы выровнять его с точностью 2 мм. Зачем так выравнивать? Да потому что ламинат(а именно под него и будет укладываться пол) требует именно такую точность основания.
3. После этого займемся утеплением пола. Поверхность утеплителя стоит защитить при помощи парогидрозащитной пленки. Не стоит защищать утеплитель с помощью обычной пленки, так как произойдет образование конденсата.
4. Теперь займемся укладкой половой доски. Для начала, с одного края досок выпиливаем паз 20 на 20 мм под трубу. Так же, в торцах крайних досок нужно выпилить закругления, чтобы труба изгибалась плавно. В результате, после сборки, вы получаете пол, по всей поверхности которого выпилена «змейка» под трубу.
5. Следующим шагом подготавливаем отражающий слой. Данный слой состоит их фольги, толщина которой от 50 мкм и выше (она удобна в работе). Зачем укладывать фольгу? Чтобы повысить теплопроводность. Как уже говорилось, дерево проводит тепло плохо, а вот фольга впитает его в момент. Можно пользоваться и специальными металлическими листами, но это дорого, да и монтируется долго.
6. Теперь нужно уложить трубку. Нарезанную фольгу укладываем поверх пазов в половой доске, после чего в пазы укладывается металлопластиковая трубка выбранного диаметра. Далее трубка обворачивается фольгой, которую нужно закрепить на полу при помощи степлера. Во избежание выскакивания трубы из канавок, её нужно закрепить при помощи небольших металлических пластин, которые должны располагаться под углом 90° к пазам.
7. После этого, нужно заняться подключением и опрессовкой. Подключиться к отопительной системе является наиболее важным шагом. Простейший способ — теплый пол с ручным регулированием. Хотя выбор будет зависеть исключительно от вас, можете пользоваться и смесительными узлами, и коллекторными системами, то есть любой системой, позволяющей управлять и регулировать температуру теплых полов. Когда все будет уложено и подключено, следует провести опрессовку системы, проверив её тем самым на утечки и повреждения трубопровода. Это действие является обязательным для выполнения, так как, в противном случае, вы рискуете столкнуться с вспучиванием пола.
8. Ну и напоследок, укладка полового покрытия. Какой материал выбрать – это ваше личное дело, самый простой вариант – это ламинат, хотя подойдет и любой другой. Однако, есть одно «но». Все напольные материалы обладают своим индивидуальным коэффициентом теплопроводности. Теплопроводность дерева является наихудшей, в то время как теплопроводность керамической плитки – лучшая.

Вот и все. Если не растягивать работы и сосредоточенно трудиться, то весь процесс займет около двух дней. А расходы будут минимальными.
И в дополнение ко всему написанному выше, прилагается видео.

Теплый пол по лагам

Если вы хотите сделать теплый по лагам, вам придется преодолеть некоторые проблемы, связанные с основанием — деревом. Поверх деревянных лаг нельзя уложить традиционную бетонную стяжку, так как для лаг это может оказаться сверх нагрузкой. А это значит, что лаги деформируются, стяжка потрескается, а, следовательно, испортится и все покрытие пола.

Так как же уложить пол по лагам? Рассмотрим порядок действий, нужный для этого:

1. Для начала монтируем сами лаги. Используем для этого доску 50 на 200, и уложим на расстоянии 50 см. Пустоты между лагами следует заполнить минеральной ватой или базальтовой плитой. После этого следует выполнить обустройство так называемого чернового пола или обрешетки. Тут пользуемся доской 30 на 100.
2. Расстилаем на черновом полу слой ГВЛ (OSB, ЦСП).
3. Теперь нужно рассчитать число контура обогрева. При этом нужно опираться на такие показатели как максимальная рекомендуемая петля (60 — 70 мм) и число контуров. Чем более высокое количество контуров будет, тем равномернее будет прогреваться пол. Тут как и везде, нужно будет выбирать, что вам важнее — производительность насоса или максимальная длинна петли.
4. Далее, прикрепляем трубу к ГВЛ.
5. Теперь потребуется произвести подключение греющей трубки.
6. Следующий шаг – это закрепление в пространстве между труб специальных, вырезанных заранее листов ГВЛ. Толщины трубки и ГВЛ должны быть одинаковыми, или ГВЛ должно быть чуть толще.
7. Теперь, заполняем пространство от листов второго слоя ГВЛ до трубки такими веществами как плиточный клей или гипсовая смесь, подходящая для теплого пола.
8. Поверх второго слоя ГВЛ мажем плиточный клей и накрываем третьим слоем ГВЛ листов.

Вот и все. В итоге, мы получили основу, на деревянных лагах, поверх которой может быть уложено почти любое покрытие, не исключая плитки и керамогранита.

40220 Фотографии теплого пола — бесплатные и лицензионные фотографии из Dreamstime

Шероховатый фактурный красный кирпич и каменная стена с теплым коричневым деревянным полом внутри старого заброшенного и заброшенного интерьера, кирпичной кладки и карпа. Концепция кирпичной кладки входа
Женские ноги, ходить на теплый пол с подогревом крупным планом. Босоногие ноги девушки идут по деревянному настилу гостиной в современном домашнем доме
Очаровательные кот и собака лежат под клетчатым полом.Теплая и уютная зима. Очаровательны кошка и собака, лежа под пледом на полу. Теплая и уютная зима
Молодая женщина, сидящая на деревянном полу с чашкой кофе, пледом, печеньем и книгой. Крупный план женских ножек в теплых носках с а. Мягкое фото женщины на кровати
Очаровательная маленькая девочка, глядя на камеру, лежа на теплом полу. Отдыхая с родителями дома, улыбающийся счастливый ребенок позирует, играя в гостиной на семейных выходных
Семья с очаровательными детьми обниматься, сидя на теплом полу в помещении.Семья с маленькими детьми обнимаются, сидя на теплом полу, опираясь на встроенный кухонный шкаф
Концепция теплого пола. Крупным планом женские ножки, шагая по паркету дома. Концепция теплого пола. Крупный план женских ног, шагающих по паркетному полу дома
Вид сверху родителей маленьких детей, лежа на деревянном теплом полу. Семейная пара и милые дети улыбаются, лежа на деревянном теплом полу с подогревом
Выше пара и дети лежат на деревянном теплом полу.Выше вид красивая пара и маленькие дети лежат на деревянном теплом полу, взявшись за руки, улыбаясь, глядя на
Трубопроводы и сантехника в домашнем хозяйстве современной эпохи. Подключение трубы теплого водяного пола к коллектору отопления. Сантехнические трубы и арматура
Семья с детьми, обнимая, сидя на теплом полу на кухне. Семья с маленькими детьми, обнимающимися, сидеть на теплом полу, опираясь на кухонный шкаф, встроенная мебель смотреть на
.
Проблемы с деревянным полом: обратите внимание на предупреждающие знаки
Для достижения оптимальной красоты и долговечности необходимо контролировать содержание влаги (MC) в древесине. При повышении относительной влажности (RH) древесина поглощает влагу из воздуха. Когда относительная влажность падает, древесина теряет влагу в воздухе. Это полностью естественный процесс, но чрезмерные изменения MC могут привести к повреждению деревянного пола водой.
Проблемы с деревянным полом, вызванные чрезмерной влажностью
Большинство проблем с деревянными полами вызвано слишком высокой влажностью.Вот некоторые из наиболее частых причин:
Вода на полу или под полом
Высокая влажность
Неправильная акклиматизация или ее отсутствие
Неправильная установка
Вода на полу или под полом
Любая влага, поступающая из-под чернового пола или между черным полом и полом, со временем может вызвать проблемы. Протекающие приборы, проникновение грунтовых вод через перфорированный пароизоляционный барьер, конденсация и даже влага с не полностью высохшего бетонного пола могут привести к попаданию влаги в ваш пол.Это может быть местность участка с дождем и стоками, не отходящими от фундамента, что со временем может вызвать проблемы, связанные с влажностью деревянного пола. Недавние наводнения или даже разливы, которые не удалось устранить быстро и полностью, также могут быть проблемой.
Высокая влажность
Если вы живете в зоне с влажной погодой, пол может впитывать влагу из воздуха в течение влажных месяцев. Это приведет к расширению древесины и может вызвать проблемы.
Неправильная акклиматизация или ее отсутствие
Перед укладкой деревянного пола древесина должна быть «акклиматизирована» к средней температуре и влажности помещения, в котором она будет установлена.Это означает, что он должен храниться в помещении с аналогичными условиями и позволять ему впитывать или терять влагу из окружающего воздуха, пока он не стабилизируется. Когда он стабилизируется, он не будет расширяться или сжиматься, пока окружающие условия остаются постоянными. Если пол не прошел надлежащую акклиматизацию перед укладкой, он расширится или сузится после укладки и вызовет проблемы.
Плохая установка
Есть несколько причин, по которым неправильная установка может вызвать проблемы с полом. Некоторые ошибки не позволяют полу шевелиться, так как он впитывает влагу. Например, доски могли быть установлены с застежками неправильного размера или с недостаточным количеством креплений. Например, по периметру пола может не быть достаточных зазоров для расширения. Для больших площадей пола может не хватить компенсационных швов. Это может вызвать коробление пола.
Из-за других ошибок при укладке пол может впитать слишком много влаги. Черновой пол мог быть слишком влажным, когда на него укладывали пол.Если черновой пол бетонный, под ним может не быть пароизоляции. Если пространство для лазания покрыто деревом, возможно, в этом пространстве или на черновом полу нет пароизоляции.
Распространенные проблемы с деревянным полом и видимые признаки
Некоторые проблемы, связанные с влажностью, очевидны для взыскательного глаза. В первую очередь, проблемы с деревянным полом могут возникнуть, когда древесина расширяется и сжимается. Это «движение древесины» происходит естественным образом в зависимости от сезонных изменений или при изменении уровня относительной влажности в доме.Эти изменения также могут привести к нежелательным изменениям внешнего вида вашего деревянного пола.
Трещины и зазоры между досками
Когда дома отапливаются зимой, уровни относительной влажности могут резко упасть, доски могут усадиться, а между досками появятся промежутки, поскольку древесина теряет MC. Некоторые из этих изменений являются сезонными проблемами и исчезнут сами по себе, когда погода (и соответствующая относительная влажность) изменится и MC воздуха увеличится. Мониторинг температуры и уровня относительной влажности в помещении с последующим принятием корректирующих мер также может минимизировать сезонные сдвиги деревянного пола.Например, домовладельцы могут увлажнять воздух в засушливые зимние месяцы, установив в печи увлажнитель.
Банки
Купирование — это когда края доски находятся выше ее центра из-за влаги, которая вызывает расширение древесины. Это может произойти после того, как вода попадет на пол и впитается в дерево. Однако обычно виной всему высокая относительная влажность. Когда древесина расширяется, может произойти сжатие, поскольку доски сминаются вместе, деформируя доски по краям.Образование чашечек вызвано дисбалансом влажности по толщине древесины. Древесина на нижней части доски более влажная, чем на верхней, которая сохнет быстрее, чем нижняя. Чаще всего появляется чаша после того, как пол был установлен, и в некоторых случаях пол будет иметь чашку, даже если он был установлен правильно. Можно ли отремонтировать деревянный пол? Узнайте, можно ли исправить купирование или нет.
Корона
В отличие от чашеобразной формы, выпуклость возникает, когда центр доски выше ее краев.Частая причина — воздействие влаги или нарушение баланса. Если поверхность пола подвергается воздействию воды или находится во влажных условиях в течение длительного периода времени, влага может пропитать деревянный пол и вызвать образование наростов. Другая причина заключается в том, что пол ранее был покрыт чашей, но был отшлифован до того, как MC вернулся в нормальное состояние. В этом случае перед шлифовкой пола нужно дать время высохнуть. Процесс шлифования может привести к сглаживанию приподнятых краев доски при подъеме середины доски, если пол шлифуется, в то время как доски остаются чашевидными, а влага все еще присутствует.
Защита от потери устойчивости
Изгибание пола — это самая острая реакция на влажность деревянного пола. Коробление возникает, когда деревянный пол фактически отрывается от черного пола, поднимаясь на несколько дюймов в одном или нескольких местах. К счастью, это не обычное явление. Выпучивание пола чаще всего происходит после того, как пол был затоплен в течение длительного периода времени. При раннем обнаружении возможен точечный ремонт и замена. После удаления стоячей воды можно снять несколько досок с пола, чтобы воздух мог циркулировать по полу и под ним. Когда пол высохнет до более стабильного уровня влажности, обычно можно приступить к ремонту деревянного пола.
Как предотвратить коробление и коробление полов из твердых пород дерева

5 советов
1. Акклиматизация пола
Когда пол будет доставлен, поместите его в место, где оно будет установлено, и измерьте MC, чтобы убедиться, что он соответствует спецификациям производителя. Если это не так, дайте ему акклиматизироваться в течение указанного времени и измерьте снова, пока он не будет в пределах спецификации.
2.Нанесите на черновой пол антибактериальный агент
.
Если это гвоздь по укладке деревянного чернового пола, перед укладкой деревянного пола нанесите на черный пол антибактериальный агент.
3. Обеспечьте дополнительный замедлитель влажности
Если установка находится над ползком, убедитесь, что в нем есть замедлитель влаги, и установите дополнительный, если существующий в плохом состоянии.
4. Используйте рекомендуемые крепежные детали
Используйте рекомендованное количество и тип креплений при установке досок на деревянный черновой пол.Несоответствующий крепеж позволит полу слишком сильно двигаться. Однако не затягивайте слишком сильно и не используйте слишком большие крепежи, иначе вы можете треснуть доски.
5. Проверьте влажность основания пола
Определение MC в деревянном черновом полу является важной частью контроля качества в процессе укладки напольного покрытия. Установщики напольных покрытий должны знать MC как чернового, так и деревянного пола. Проверьте влажность в нескольких местах комнаты — минимум 20 на 1000 квадратных футов — и усредните результаты.Вы должны обязательно измерить все внешние стены и стены сантехники. В большинстве регионов сухой черновой пол, готовый к работе, имеет MC не более 12%. Если вы регистрируете высокие показания MC, не продолжайте установку, пока не будет определено происхождение влаги и не будут устранены все связанные с влажностью проблемы.

Для этой работы необходим измеритель влажности древесины. Бесконтактные влагомеры для древесины могут измерять MC под деревянной поверхностью, не повреждая деревянный пол.В влагомерах Wagner используется бесштырьковая технология для неинвазивного измерения MC деревянного пола, что может помочь точно определить возможные проблемные области для ремонта или устранения. Новейшая линейка влагомеров Вагнера Orion® может измерять твердые, мягкие и экзотические породы древесины. Когда управление MC имеет решающее значение, использование измерителя влажности древесины Orion — бесценный способ эффективно устранять предупреждающие знаки на деревянных полах.
Все типы напольных покрытий подвержены разрушению, если условия влажности не контролируются и не поддерживаются должным образом.Если черновой пол бетонный, проблема с влажностью может начаться задолго до его укладки. Если плита не была высушена должным образом, проблемы с влажностью практически гарантированы при использовании деревянных полов. Точная проверка влажности имеет решающее значение для любой бетонной плиты.
Научно доказанным наиболее точным тестом на влажность бетонной плиты является тест относительной влажности с использованием датчиков in situ. Этот тест является основой стандарта ASTM F2170. Система Rapid RH® L6 — это самый быстрый и простой способ проверить влажность бетона в соответствии со стандартом ASTM F2170.
Как ухаживать за деревянным полом, чтобы избежать коробления и коробления
Самое важное при уходе за деревянным полом — не допускать попадания на него влаги. Полностью и быстро убирайте все пролитые жидкости и не используйте воду при чистке.
Ежедневно очищайте полы от пыли и подметайте их. Еженедельно пылесосить и мыть шваброй с помощью спрея для чистки полов из твердых пород дерева. Установите пылесос на твердый пол, чтобы колеса и колотушка не касались пола.
Способы устранения незначительных проблем, связанных с влажностью
Деформацию деревянного пола иногда можно решить, просто добавив веса к полу до тех пор, пока лишняя влага не высохнет и доски не выровняются.
Если проблема более серьезная, то, вероятно, из-за чрезмерного количества влаги из-за затопления или утечки водопровода. В этом случае вам сначала нужно решить проблему, а затем вытянуть несколько досок, чтобы позволить воздуху циркулировать и высушить влагу. Когда пол высохнет, оцените повреждение деревянного пола водой, чтобы увидеть, нужно ли вам заменить какие-либо доски.
Если проблема не во влаге, возможно, проблема связана с установкой, из-за которой необходимо позвонить установщику.
3 Невидимые проблемы влажности
Некоторая динамика влажности может происходить под основанием пола с такими же разрушительными последствиями для деревянных полов.
1. Деревянный черновой пол
Определение MC является важной частью контроля качества в процессе укладки полов. Установщики напольных покрытий должны знать MC как чернового, так и деревянного пола. Проверьте влажность в нескольких местах комнаты — минимум 20 на 1000 квадратных футов — и усредните результаты. Вы должны обязательно измерить все внешние стены и стены сантехники. В большинстве регионов сухой черновой пол, готовый к работе, имеет MC не более 12%.Если вы регистрируете высокие показания MC, не продолжайте установку, пока не будет определено происхождение влаги и не будут устранены все связанные с влажностью проблемы.
2. Бетонное основание

Все типы напольных покрытий подвержены разрушению, если условия влажности не контролируются и не поддерживаются должным образом. Если черновой пол бетонный, проблема с влажностью может начаться задолго до его укладки. Если плита не была высушена должным образом, проблемы с влажностью практически гарантированы при использовании деревянных полов. Точная проверка влажности имеет решающее значение для любой бетонной плиты. ASTM International предоставила несколько стандартов для проверки влажности с помощью двух различных методов испытаний перед укладкой пола на бетонную плиту: зонды на месте согласно ASTM F2170 и испытания хлорида кальция согласно ASTM F1869. Лучшим показателем является определение относительной влажности с использованием датчиков in situ согласно ASTM F2170.
3. Утечки или проникновение воды
Любая влага, поступающая из-под чернового пола или между черным полом и полом, со временем может вызвать проблемы.Протекающие приборы, проникновение грунтовых вод через перфорированный пароизоляционный барьер, конденсация и даже влага с не полностью высохшего бетонного пола могут внести влажность в уравнение вашего пола. Кроме того, на улице, это может быть местность участка дома с дождем и стоком, не отходящим от фундамента, что со временем может вызвать проблемы с влажностью деревянного пола.
Противоядие
Лучшее лекарство — это точно измерить и оценить влажность чернового пола перед укладкой деревянного пола, а также измерить MC деревянного пола до, во время и после укладки пола.
Влагомер древесины помогает любителям деревянных полов на регулярной основе ориентироваться в естественных сезонных изменениях содержания углерода. Бесконтактные влагомеры для древесины могут измерять MC под деревянной поверхностью, не повреждая деревянный пол. Wagner Meters использует бесштыревую технологию для неинвазивного измерения MC деревянного пола, что может помочь точно определить возможные проблемные области для ремонта или исправления. Wagner Meters производит измерители влажности для древесины, которые могут измерять твердые, мягкие и экзотические породы дерева, а также производит специальные измерители для отделки древесины.Wagner Meters также производит датчики RH in situ для испытания основания бетонных плит.
Когда руководство MC имеет решающее значение, использование измерителя влажности древесины Wagner Meters является неоценимым способом эффективно устранять предупреждающие знаки на деревянных полах.
Взгляните на наши влагомеры здесь.
Пара общих вопросов
Что вызывает коробление деревянных полов?
Изгибание пола — это самая острая реакция на влажность деревянного пола.Коробление возникает, когда деревянный пол фактически отрывается от черного пола, поднимаясь на несколько дюймов в одном или нескольких местах. К счастью, это не обычное явление. Выпучивание пола чаще всего происходит после того, как пол был затоплен в течение длительного периода времени.
Что заставляет деревянные полы коробиться?

Это когда края доски находятся выше ее центра из-за влаги, которая вызывает расширение древесины. Это может произойти после того, как вода попадет на пол и впитается в дерево.Однако обычно виной всему высокая относительная влажность. Когда древесина расширяется, может произойти сжатие, поскольку доски сминаются вместе, деформируя доски по краям. Образование чашечек вызвано дисбалансом влажности по толщине древесины. Древесина на нижней части доски более влажная, чем на верхней, которая сохнет быстрее, чем нижняя.
Джейсон имеет более чем 20-летний опыт работы в сфере продаж и управления продажами в различных отраслях промышленности и успешно выпустил на рынок ряд продуктов, в том числе оригинальные испытания на влажность бетона Rapid RH®.В настоящее время он работает с Wagner Meters в качестве менеджера по продажам продукции Rapid RH®.
.
Установка теплого пола по деревянным перекрытиям

Можно ли устроить водяной или электрический теплый дом в деревянном доме? Без проблем можно устроить теплые полы в деревянном доме, если у вас полы по грунту и поверх теплого пола будет уложена керамическая плитка. Но что делать, если перекрытия в доме деревянные и полы также из дерева? Существуют несколько основных схем укладки теплых полов по деревянным перекрытиям и под деревянные черновые / чистовые полы. Рассмотрим их преимущества и недостатки. Говоря об электрическом теплом поле мы имеем в виду толстый отопительный кабель. Тонкослойные маты или кабели электрического пола могут укладываться прямо под керамическую плитку в слой клея, и не требуют специальной подготовки перекрытий. А для других чистовых напольных покрытий существуют тончайшие пленечные электрические полы.

Вариант укладки теплого пола по деревянным перекрытиям: комбинация засыпной стяжки и литой стяжки (ЦСП чернового пола):

Данная схема теплого пола по деревянным перекрытиям достатчно универсальна и может применяться как под чистовой пол из ламината, паркета, шпунтованной доски, так и для керамической плитки. Она подойдет как для водяного, так и для электрического теплого пола. Сухая засыпка из смеси цемета с песком, хотя и постепенно приобретет некоторую тердость, все же будет иметь менее жесткую и прочную структуру, чем литой бетон. При подвижках деревянного основания такая засыпка сможет сдемпфировать воздествие на кабель или трубы теплого пола. Но и теплопередача через сухую заспыку теплого пола будет слабее, чем через литой бетон. Мощность электрического теплого пола должна быть ограничена: не более 130 Вт/м2, а удельная мощность нагревательного кабеля не должна превышать 17 Вт/м. Расстояние между балками деревянного пола не должно превышать 40 см. Кабель теплого пола должен быть расположен не ближе 2 см к деревянным балкам. Проход через деревянные балки должен быть изолирован фольгой.

Гораздо лучше теплопередача от теплого пола к поверхности пола будет осуществлятся в другом варианте устройства теплого пола по деревянным перекрытиям.
Вариант теплого пола в литой бетонной стяжке поверх деревянных перекрытий.

Этот вариант теплого пола по деревянным перекрытиям лучше всего подходит для влажных помещений при укладке по стяжке керамической плитки. Литая бетонная стяжка лучше всего позволяет аккумулировать тепло и расходовать меньшее количество электроэнергии на поддержание стабильной температуры. В этом варианте в стяжку могут быть уложены более мощные виды кабеля теплого пола.

Наименее рациональным является вариант устройства теплого пола по деревянным перекрытиям, когда теплопередача осуществляется через воздух:

Вариант свободной укладки теплого пола в воздушном зазоре под черным или чистовым полом.

В этом варианте монтажа электрического теплого пола обязательно ограничена: не более 130 Вт/м2, а удельная мощность нагревательного кабеля не должна превышать 17 Вт/м. (Спросите поставщика можно ли использовать кабель без стяжки — некоторые виды кабеля могут эксплуатироваться только в бетонной стяжке!) Расстояние между балками деревянного пола не должно превышать 30 см (из-за укладки тонкой шпунтованной половой доски. Кабель теплого пола должен быть расположен не ближе 2 см к деревянным балкам. Проход через деревянные балки должен быть изолирован фольгой. В четырех углах комнаты должны быть сделаны вентиляционные отверстия, прикрытые решетками, для вентиляции отапливаемого воздушного зазора под половой доской. Лучше эта схема подходит водяного теплого пола. Пространство под полом может быть облюбовано мышами. Однако отсутствие термальной массы, способной аккумулирвать тепло, приведет к большим расходам на электроэнергию, по сравнению с вариантами теплого пола со стяжками. Конвекция теплого воздуха через вентиляционные отверстия приведет к циркуляции пыли в помещении.

Вариант теплого пола по отражающим алюминиевым пластинам. Данный вариант теплого пола обеспечиваю лучшую теплопередачу с минимальными потерями на поверхность обогреваемого пола и лучше других утеплен снизу. Однако отсутствие термальной массы, способной аккумулирвать тепло, приведет к большим расходам на электроэнергию, по сравнению с вариантами теплого пола со стяжками. Вариант подходит для водяного теплого пола. Вместо ЭППС в структуре пола можно использовать ДСП или другие плитные материалы.

Читать о расчете толщины утепления деревянных полов

Читать о конструкции полов по грунту
Теплые полы по бетонному основанию
Теплый пол в деревянном доме
Выбор системы отопления — головная боль владельцев только что построенных домов. Дома с деревянными перекрытиями — особый случай. От высоких температур дерево трескается и деформируется, а из-за возможного конденсата — отсыревает и гниет.
Чтобы избежать таких проблем, в деревянных домах устанавливают теплый пол. Он позволяет исключить конденсат, обеспечивает щадящий обогрев помещения, а низкие рабочие температуры предотвращают риск возникновения пожара. Теплые полы в деревянном доме — это тепло, уют и отсутствие в интерьере массивных батарей или конвекторов.
Теплый пол в деревянном доме — альтернатива привычному громоздкому газовому и водяному отоплению. Устанавливать его легко: на черновой пол укладывают теплоизоляцию, затем — систему теплого пола, и на неё — финальное покрытие.
Теплые полы безопасны для деревянного перекрытия: невысокие рабочие температуры исключают перегрев. Самые пожаробезопасные теплые полы — это жидкостный и пленочный, поэтому они наиболее хорошо подходят для деревянных домов.
Теплый пол по лагам в деревянном доме
Лаги — это деревянный брус, который служит основой для пола в доме.
Для лаг выбирают жидкостный теплый пол XL-PIPE или пленочный теплый пол ЗЕБРА ЭВО-300 WF.

Рассчитать стоимость Заказать звонок Отправить заявку
В результате получаем такую схему расположения элементов:
ЗЕБРА ЭВО-300 WF
Зебра ЭВО-300 WF — это секции из пленки толщиной 1 мм, площадью секции 500*600 мм. Каждая секция — это самостоятельный обогреватель, которые укладываются в комнате в любом количестве. Группа горючести — Г1, то есть пленка не поддерживает горение и является пожаробезопасной.
На лаги этот теплый пол укладывают по схеме:
Теплый пол для чернового деревянного перекрытия
Черновой деревянный пол — это плоское перекрытие в доме, служащее основной для дальнейших отделочных работ по полу.
На черновой деревянный пол кладут пленочные напольные системы отопления.
Пленочный теплый пол для деревянных перекрытий:
ЗЕБРА ЭВО-300 WF
Подходит и для лаг, и для чернового деревянного пола. Пленка не поддерживает горение и не перегревается, поэтому ее смело укладывают на дерево.

Рассчитать стоимость Заказать звонок Отправить заявку
ХитЛайф
Многослойная пленка, устойчивая к давлению и механическим повреждениям. Не горит при температурах 150-200 °C и укладывается под все типы покрытий

Рассчитать стоимость Заказать звонок Отправить заявку
Пленочный корейский теплый пол
Это карбоновая лента, которая подходят для всех типов чистовой отделки. Пленка раскатывается на нужную длинну и кроится с шагом 25 см. Рабочая температура эксплуатации невысокая: 45-50 °C. При таких температурах перегрев и возникновение искры исключено — теплый пол для деревянного перекрытия пожаробезопасен.

Рассчитать стоимость Заказать звонок Отправить заявку
Плоский греющий кабель (ПГК)
Это инфракрасный обогрев помещения. Заземление системы делает ее безопасной для деревянных перекрытий.

Рассчитать стоимость Заказать звонок Отправить заявку
Особенности монтажа пленочных систем отопления
Перед тем, как укладывать теплый пол, помещение утепляют;
Чтобы контролировать температуру в помещении устанавливают терморегуляторы. Они отслеживают температуру помещения и отключают систему отопления, когда температура достигнет установленного значения. Это помогает экономить деньги на электроэнергии;
Чтобы избежать утечку тока из электросети и защитить человека от удара током, монтируют устройство защитного отключения (УЗО).
Чистовые покрытия для теплого пола
Укладывают теплые полы в деревянном доме под линолеум, под ламинат, под плитку и под ковролин.
Для линолеума подходят: жидкостный теплый пол XL-PIPE.
Для ламината: жидкостный теплый пол XL-PIPE, ЗЕБРА ЭВО-300 WF, ХитЛайф, Хит Плюс, корейский пленочный теплый пол.
Для плитки: ПГК, жидкостный теплый пол с использованием плиточного клея.
Для ковролина: жидкостный теплый пол XL-PIPE, при условии монтажа фанеры перед укладкой финишного покрытия.

Рассчитать стоимость Заказать звонок Отправить заявку
Цена на теплый пол в деревянном доме зависит от:
типа отопления: основное оно или дополнительное;
площади, которую нужно отопить;
вида теплого пола;
утепления помещения.
Специалисты компании «ЛУЧ» подберут для вас подходящий вариант теплого пола по дереву и рассчитают его стоимость.
Звоните нам по телефону +7 (3452) 564 132, пишите нам или заказывайте звонок.

Рассчитать стоимость Заказать звонок Отправить заявку
как сделать на деревянном полу водяной, монтаж по балкам под доску, укладка на фото и видео
Содержание:
На сегодняшний день имеется устойчивая тенденция к осовремениванию оснастки каждого жилища, потому владельцы стремятся к повышению производительности различных функциональных частей и увеличению свободного пространства в своем доме. В статье речь пойдет о том, как заменить в частном доме привычный отопительный контур на водяной теплый пол по деревянным лагам, выполнив все работы самостоятельно.

Особенности и нюансы водяного теплого пола
Существенное отличие водяного теплого пола от электрического заключается в зависимости от подачи теплоносителя. Если электрическая разновидность требует лишь подключения к электрической цепи, то водяной пол должен подключаться к отопительной системе всего дома, что значительно усложняет процесс монтажа и эксплуатации. Важно то, что на поверхности такая система не видна, а потому фото помещения не будут испорчены торчащими трубами и различными крепежными элементами, создающими дискомфорт при эксплуатации.
По стандарту структура такой системы включает:
водонагревательный котел, осуществляющий нагрев и подачу теплоносителя;

насос, обеспечивающий циркуляцию теплоносителя в отопительном контуре;

сеть трубопроводов, устраиваемая таким образом, чтобы теплоноситель поступал во все уголки помещения и обогрев при этом был равномерным;

система вентилей, задвижек и байпасов, каждый из которых предназначен для контроля и регулировки циркуляции теплоносителя. Очень важен в этом списке байпас, поскольку он позволяет теплоносителю обходить насос во время ремонтных работ в случае нарушения его функционирования;

контроллеры и датчики, позволяющие отслеживать температуру, давление, скорость циркуляции и другие параметры системы.

Исходя из вышесказанного, владельцу должно быть понятно, что уложить качественный водяной теплый пол под деревянный пол – это задача локальная, а вот организоваться надежную отопительную систему во всем доме очень важно. Естественно, упор при этом делается на укладку отопительного контура в перекрытие на лаги, поскольку данный процесс труднее всего осуществить.

Подготовка основания под теплый пол
Чтобы монтировать теплый пол по лагам необходимо осуществить подготовку основания под укладку всех последующих слоев в «пирог» перекрытия.
Процесс этот состоит из следующих этапов:
черновой пол должен быть идеально выровнен: все трещины, выбоины и другие дефекты устраняются посредством зачистки, шлифования и шпаклевания. Недопустим уклон поверхности, превышающий 0,2%, что означает: при расстоянии между определенными участками пола в 4 метра уклон не должен превышать 8 миллиметров;

поверх подготовленного основания укладывается гидроизоляционный слой из полиэтиленовой пленки или специальных материалов, защищающих перекрытия от проникновения влаги. Важно, чтобы листы используемого материала надежно были закреплены при помощи клеящейся ленты;

следом начинается установка деревянных лаг, а между ними производится укладка утеплителя.

Теперь можно начинать монтаж теплого пола на деревянный пол по одному из описанных ниже способов.
Простейшие способы монтажа
Простыми способами укладки считаются следующие разновидности:
прямо на теплоизоляционный слой из материала, уложенного между лагами;

на теплоизоляционный слой, который поднят над каркасом из лаг при помощи жесткого основания.

Конструкция системы в обоих случаях имеет следующие структурные элементы (сверху вниз):
контур водяного отопления из труб, уложенных с интервалом в 20 сантиметров, но может быть выбран и другой шаг, если того требуют особенности монтажа лаг;

теплоизоляционный слой;

жесткое основание;

пол.

Усложненный способ
Описанная выше система становится более эффективной, но и сложнее в укладке за счет увеличения количества функциональных элементов.
Начинается все также с теплоизоляционного слоя, но сверху его покрывают алюминиевой фольгой. Использование данного материала повышает степень отражения тепла, что обуславливает концентрацию выделяемого тепла и направление его в помещение. Если не удается покрыть всю поверхность единым листом фольги, то потребуется дополнительно использовать двухстороннюю клеящуюся теплоизоляционную ленту, чтобы соединять нарезанные куски.
Далее укладывается металлическая сетка, используемая обычно для армирования стяжки по деревянным лагам, чтобы упрочнить создаваемую конструкцию. Современный теплый водяной пол по деревянным лагам подразумевает использование не только труб, но и нагревательного кабеля. Использование данного элемента в комплексе с полиэтиленовыми трубами является высокоэффективным. Нагревать такой отопительный контур можно гораздо выше той температуры, которую имеет теплоноситель в основной отопительной системе дома. Также иногда делают теплый пол по грунту в частном доме, что является достаточно неплохим вариантом.

Автономный контроль температуры теплоносителя в отопительном контуре теплого пола осуществляется при помощи собственного датчика, устанавливаемого в гофрированную трубку и подключаемого в специально отведенном месте. Помимо этого в общей системе отопления имеется целый ряд разнообразных датчиков. Они касаются не только теплого пола, но и основного отопительного контура.

Каркас из лагов специально обрабатывается под укладку труб отопительного контура. Сделав прорези соответствующих размеров, владелец значительно облегчит себе процесс укладки. Далее начинается укладка выбранного напольного покрытия и по завершению работ можно дополнить систему внешним регулятором температуры. Последний элемент может быть, как автоматическим, так и ручным.

Использование теплоотражающих пластин
Вне зависимости от того, какой способ укладки контура водяного отопления был выбран, существует проблема потери выделяемого тепла. Можно повысить эффективность системы и минимизировать возможные потери тепла.

Для этого водяной пол по деревянным лагам укладывается с использованием следующих элементов:
отопительные трубы;

теплоизоляционный слой толщиной не менее 10-15 сантиметров;

каркас из лаг, установленных горизонтальным образом, а не вертикальным, как при стандартном способе монтажа. Таким образом, на лагах удобно размещать крылья теплоотражающих пластин. Причем каждая пластина имеет пазы, соответствующие диаметру укладываемых труб, что также облегчает монтаж отопительного контура.

Нюансы процесса укладки водяного пола
Если укладывается водяной теплый пол по деревянным балкам, то следует знать ряд правил:
шаг между соседними лагами должен составлять не менее полуметра, чтобы теплоизоляционные плиты укладывались в него с ощутимой натяжкой, но без необходимости прикладывать лишние усилия. Контролировать это можно по изгибу плиты, создаваемому при ее «запихивании» в пространство между лагами;

использовать для укладки лучше всего трубы диаметром в1,6 сантиметра, поскольку на практике теплоноситель циркулирует в них лучше всего;

относительно того, как сделать теплый пол на деревянном полу более эффективным, специалисты утверждают, что обмотка труб из фольги значительно снизит потери выделяемого тепла;

длина отопительного контура не должна быть более 100 метров, поскольку большее расстояние увеличивает потери тепла, выделяемого теплоносителем, которому приходится преодолевать весь этот маршрут;

если же требуется более длинный отопительный контур, то его можно разбить на отдельные участки с площадью, не превышающей 40 квадратных метров по отдельности (подробнее: «Как сделать теплый пол своими руками в частном доме»).

Когда осуществляется укладка теплого водяного пола на деревянный пол, между одиночным 80-метровым отопительным контуром и двумя 40-метровыми лучше сделать выбор в пользу раздельного вариант. Потратить на укладку придется в 2 раза больше денежных средств, но совокупно два участка будут более производительными, чем цельная система.

Не нужно укладывать систему так, чтобы площадь контура полностью соответствовала площади помещения. Достаточно грамотно рассчитать эффективность системы с учетом используемого напольного покрытия. К примеру, если уложен теплый пол под деревянную доску, нужно проклеить по периметру помещения зазоры между напольным покрытием и стенами. Это позволит компенсировать расширение дощатого настила при нагревании.

В качестве теплоизоляционного слоя лучше всего использовать минеральную вату и отказаться от полимерных материалов, плохо взаимодействующих с высокими температурами. Не стоит бояться использовать различные грязные материалы, поскольку на фото и при визуальном осмотре слой, находящийся в глубине перекрытия, виден не будет, а вот его эффективность сыграет важную роль в работе отопительной системы. Читайте также: «Как сделать теплый пол в деревянном доме – примеры реализации своими руками».

Итог
Укладка водяного пола не так сложна, как может показаться неопытному в строительных работах владельцу. При правильном подсоединении к общей системе отопления дома качественный обогрев гарантирован. Важно производить работы четко, аккуратно и с соблюдением всех профессиональных рекомендаций.

При возникновении каких-либо трудностей всегда можно обратиться к специалистам, которые возьмут на себя ответственность за все этапы – от покупки необходимых материалов до тестирования и введения системы в эксплуатацию.
как сделать своими руками, устройство по лагам с подогревом, в частном брусовом, конструкция
Многие люди делают выбор в сторону экологичных материалов и строят деревянные дома. Такое решение позволяет создавать уютное жилье с отличным микроклиматом и естественным воздухообменом. Но часто возникает вопрос о том, можно ли делать в деревянном доме теплый пол и если да, то, как его реализовать своими руками?
Особенности использования
В деревянном доме полы могут быть на лагах или на столбах, одно или двухслойными. В этом случае, можно установить как водяной, так и электрический теплый пол. Для такого типа обогрева рекомендуется максимальная температура 29 градусов, если она выше, то это не комфортно и вредно для здоровья.
Специалисты рекомендуют, чтобы в зоне постоянного нахождения людей, температура пола была в пределах 26 градусов, а вдоль стен, выходящих на улицу, ее можно повышать до 30-33 градусов.
Если говорить об удельной мощности нагревательных элементов, то она ограничивается 80-130 Вт/м2, но этого может быть недостаточно, чтобы использовать пол с подогревом в качестве основного источника тепла. Проблемы могут возникать как в комнатах с большими окнами, так и в маленьких помещениях, загроможденных мебелью, так как полезная площадь пола будет незначительной.
В деревянном доме, обычно все перекрытия деревянные и если вы решите укладывать теплый водяной пол в бетонную стяжку, то на них создается дополнительная нагрузка. Перед принятием такого решения, необходимо просчитать нагрузку и убедиться, что перекрытие сможет ее выдержать.
При обустройстве теплого пола в доме, необходимо учитывать и то, что он сокращает высоту помещения, поэтому лучше всего его монтировать на этапе строительства. Если у вас высокие потолки, то можно сделать подогреваемые полы и в жилом доме.
Создание теплого пола в доме требует достаточно серьезных финансовых затрат, но вы получаете эффективный и качественный обогрев помещения, в котором будет уютно и приятно находиться, независимо от погодных условий.
Так как дом деревянный, чтобы избежать растрескивания и повреждения напольного покрытия из-за наличия теплого пола, необходимо придерживаться следующих правил:
мощность теплого пола не должна превышать 130 Вт/м2;
кабель укладывают равномерно по всей полезной площади пола;
деревянное покрытие не должно быть толще 22-24 мм;
материалы надежно защищают от влаги;
обязательно используется терморегулятор, датчик температуры пола и воздуха;
под деревянным покрытием, температура воздушной подушки не должна быть больше 40 градусов;
перед установкой деревянного настила, рекомендуется, чтобы он полежал несколько дней на нагретом полу, а затем его можно будет закрепить;
на теплый пол нельзя укладывать ковры, которые закрывают всю обогреваемую площадь.
Более высокая стоимость теплого пола, по сравнению с радиаторами отопления, связана с необходимостью укладки теплоизоляции, системы регулирования и контроля и сами монтажные работы будут стоить дороже.
Если же вы имеете элементарные навыки работы, то сможете уложить в деревянном доме систему теплого водяного или электрического пола своими руками.
При сооружении теплого пола по грунту, затраченные средства будут небольшими, и они компенсируются теплом и комфортом. Если вы сделаете теплый пол в соответствии с инструкцией и рекомендациями специалистов, то независимо от того, будет он водяным или электрическим, такие системы очень надежные и долговечные.
Варианты конструкций и технология устройства в деревянном доме
В деревянном доме можно установить любой вид теплого пола, но более безопасным считается водяной пол. Если вы решили установить эклектический пол, то при соблюдении правил его монтажа и эксплуатации, он также является полностью безопасным и имеет высокую эффективность.
При выборе в качестве обогрева электрического теплого пола, реализовать его можно несколькими способами:
греющий кабель;
маты;
инфракрасная пленка;
карбоновые стержни.
Какой лучше?
Все варианты имеют свои недостатки и преимущества, и их выбор во многом зависит от того, каким будет финишное покрытие. Для керамической плитки, лучше использовать кабель или маты.
Для ламината, паркета или ковролина, лучше подходят инфракрасная пленка или карбоновые стержни.
Теплый водяной пол подключают к котлу, как и электрическое отопление, он может использоваться в качестве основного или дополнительного обогрева деревянного дома.
Обычно водяные теплые полу устраивают в цементной стяжке, но в случае с деревянным домом, их чаще делают настильными.
На лагах
Лаги укладываются на расстоянии 60 см и надежно крепятся к основанию. Удобно это делать на оцинкованных опорах, которые сначала выставляют и крепят к основанию, а потом к ним фиксируют лаги. Снизу к лагам крепят черновой пол, он нужен для того, чтобы уложить теплоизоляционные материалы.
После создания чернового пола, на него стелют гидроизолирующую пленку и слой теплоизоляции. Обычно используют минеральные плиты, достаточно их толщины 10 см. На плиты укладывают доски или полосы ДСП, с учетом схемы размещения труб или кабеля.
В качестве теплоотражателя, можно приобрести специальные пластины или сделать их из оцинкованного железа, к ДСП они крепятся гвоздями и их загибают так, чтобы поместилась пластиковая труба.
При укладке трубы, она не должна выступать выше уровня пола, иначе будет мешать во время монтажа чистового материала, поэтому толщина ДСП или досок должна превышать диаметр трубы. После укладки труб, поверхность покрывают листами фанеры и уже на нее укладывают чистовое покрытие.
При укладке листов фанеры, между ними обязательно оставляют зазоры порядка 5 мм, так как при нагреве, деревянные материалы будут расширяться. А по лагам электрический теплый пол обязательно делают с устройством воздушной прослойки.
Фанеру берут только влагостойкую, при этом ее толщина должна быть не менее 10 мм. Швы можно заполнить герметиком, а можно и так оставить. После этого приступают к укладке финишного покрытия.
На листах пенополистирола
В деревянном брусовом доме редко делают теплые полы в стяжке, обычно используется специальные теплоизолирующие пластины, которые состоят из пенополистирола и покрыты алюминиевым профилированным материалом.
Наличие алюминиевого покрытия позволяет равномерно распределять тепло, а пенополистирол не дает теплу распространяться вниз.
При использовании таких листов на деревянное основание, шаг кабеля должен быть около 10 см, а его мощность на квадратный метр не более 100 Вт. Основание для пластин может быть как бетонное, так и деревянное, главное, чтобы оно было ровным и прочным.
Пенополистирольные листы устанавливают только в том месте пола, где будет проводиться его обогрев, в остальных местах используют влагостойкую фанеру или ГВЛ, соответствующей толщины.
При укладке пластин, надо смотреть, чтобы совпадали их желобки, между собой они соединяются при помощи специальных фиксаторов. Если вам надо отрезать пластину определенного размера, то сделать это будет не сложно. В месте, где будет установлен датчик температуры пола, часть пластины вырезают при помощи обычного ножа.
После установки пластин, в желобки укладывают кабель, проверяют работоспособность системы. Осталось уложить подложку и можно стелить деревянное покрытие.
Теплый пол в стяжке уложенной на деревянное основание
Иногда возникает необходимость сделать стяжку на деревянный пол, например, когда лаги установлены на высоких столбах. Есть несколько условий, которые должны выполняться для того, чтобы на деревянное основание можно было уложить бетонную стяжку:
оно должно быть прочным и неподвижным;
расстояние между лагами должно быть небольшим, чтобы пол под тяжестью стяжки не проседал. Если это условие не соблюдается, то придется разобрать пол и добавить лаги, чтобы расстояние между ними уменьшилось. Чтобы снизить нагрузку на пол, можно использовать не цементную стяжку, а ангидритовые ровнители;
обязательно необходимо использовать армирующую сетку, достаточно сетки с ячейками 10х10 см.
Чтобы на гидроизоляционной пленке не образовывалась испарина, все швы заделывают эпоксидной шпатлевкой, так как она не пропускает влагу. Бывает, что стыки между деревянным покрытием и стенами достаточно большие, в таких случаях их необходимо заделать сначала пеной, потом эпоксидной шпатлевкой или можно использовать жидкую гидроизоляцию.
Сначала на деревянное основание укладывают гидроизолирующую пленку, затем утеплитель, это может быть, например пенофол. На следующем этапе укладывают армирующую сетку, на нее трубы или кабель, подключают их и проверяют работоспособность системы, после чего заливают песчано-цементным раствором.
Нельзя укладывать стяжку на свежие доски, они должны прослужить в отапливаемом помещении не меньше года.
Выводы
Для деревянного дома теплый пол можно сделать как водяной так и электрический, есть несколько вариантов и способов его укладки. Все работы надо выполнять в соответствии с разработанными технологиями и рекомендациями, тогда вы сможете самостоятельно сделать эффективное и безопасное отопление, а в вашем доме будет тепло и уютно.
Полезное видео
Сухой теплый пол по лагам, видео:
Facebook
Twitter
Вконтакте
Одноклассники
Google+
Электрический теплый пол на деревянный пол
Содержание статьи
Теплый пол в деревянном доме, насколько безопасна такая конструкция и возможно ли ею быстро и качественно обогреть все здание? Особенно часто этот вопрос возникает при использовании такой системы обогрева в конструкции пола из дерева, или при применении деревянного декоративного покрытия (паркетная доска, паркет). Рассмотрим насколько безопасно использовать электрический теплый пол на деревянный пол и как устроить такую систему грамотно.
Конструкция пола на лагах.
Особенности применения и пожарная безопасность
При выборе любой системы, связанной с электроснабжением и деревянными конструкциями нужно учитывать особенности этого материала. Основные проблемы, которые возникают при проектировании системы теплого пола в контакте с деревом такие:
Горючесть. Дерево – горючий материал, который нужно защищать от открытого огня и перегрева, которые могут возникнуть в электрических системах при коротком замыкании.
Склонность к усыханию. При перегреве из дерева улетучивается находящаяся в нем влага. При этом материал уменьшается в размерах, трескается, коробится и в некоторых случаях становится непригодным к эксплуатации. Особенно остро это влияет на декоративные покрытия.
Низкая теплопроводность. Это важно при покрытии систем теплого пола натуральным деревом. Тепло в таком случае плохо проникает в обслуживаемое помещение и не нагревает его до комфортной температуры. При этом само дерево может перегреваться.
Как устранить эти проблемы и использовать современную и удобную систему в контакте с деревом?
Для решения вопроса с пожаробезопасностью необходимо применять только системы, которые полностью соответствует всем требованиям электро- и пожарной безопасности. Второй важный момент – качественный монтаж. Все контакты должны быть изолированы в строгом соответствии с технологией монтажа.
Для деревянного пола на лагах и под декоративным покрытием из того же материала допустимо использовать все современные системы электрического обогрева: инфракрасную пленку, кабели, маты и стержни. Необходимо придерживаться таких требований:
Температура теплого пола под деревянным покрытием не должна превышать 27 °C.
Нельзя допускать резких перепадов температур в течение короткого времени. На протяжении суток возможно изменение температуры в пределах 5 °C.
Не допускается в контакт нагревательного кабеля напрямую с деревом.
Это в первую очередь относится к декоративному покрытию, но так же важно придерживаться этих требований при монтаже нагрева в деревянный пол на лагах.
Устройство электрического ТП в конструкции пола на лагах
Пол в деревянном доме чаще всего устраивается виде конструкции по деревянным балкам – лагам. Это накладывает свой отпечаток и на устройство покрытия, и на нюансы применения теплого пола. На деревянных полах по лагам возможно устройство электрического теплого пола, он устраивается в пространстве между лагами при соблюдении техники безопасности.
Требования
Теплый электрический пол в конструкции с лагами устраивают и из нагревательного кабеля или мата, и из инфракрасной пленки.
Важно! При расчете принимать общую мощность системы не выше 80 Вт/м². Если используется кабель, то его мощность не должна превышать 10 Вт/м (погонный метр).
Лучше в такой конструкции будет работать система обогрева пола, которая устраивается в воздушной прослойке между верхним покрытием и теплоизоляцией. Сам нагревательный элемент должен находиться не ближе 3–5 сантиметров от нижнего края деревянного покрытия.
Кабельный теплый пол в конструкции с лагами.
Основные требования, которых необходимо придерживаться, такие:
Если используется нагревательный кабель, он должен располагаться на расстоянии минимум 3 см от лаг и любых других деревянных элементов.
Нагревательный кабель монтируется на металлическую сетку с мелкими ячейками, которая прикрепляется к лагам.
Обязательно применяется слой тепло и звукоизоляции. Рекомендуется применение минеральной ваты 5-10 см.
Кроме этого, рекомендуется применять системы теплого пола, оснащенные двумя датчиками температуры – в конструкции пола и в помещении. Это позволяет точнее контролировать нагрев и не допускать перегрева.
Этапы монтажа
При применении теплого пола в виде нагревательного кабеля, работы нужно проводить приблизительно в таком порядке:
На черновой пол между лагами, или на нижней подшивке из ДСП или гипсокартона устраивается слой гидро- и пароизоляции, которая расстилается беспрерывно по всей поверхности, захватывая лаги.
Далее устраивается слой теплоизоляции из минеральной.
Сетка между лагами.
Непосредственно для монтажа нагревательного кабеля между лагами располагается металлическая сетка с мелкой ячейкой, например, рабица, которая прикрепляется к боковым поверхностям лаг. Необходимо устроить расстояние между сеткой и нижний поверхностью деревянного покрытия таким образом, чтобы расстояние до кабеля не было меньше 3-5 см
На сетке с необходимым шагом располагается кабель и прикрепляется к ней пластиковыми хомутами.
Далее конструкция закрывается деревянными досками, на которые, при необходимости выстилается декоративное покрытие.
При применении инфракрасной пленки процесс схож, отличается только некоторыми нюансами. Также важно устроить гидро- и пароизоляцию, на которую высылается термоизолирующий материал. Далее можно использовать отражающую пленку, которая позволит эффективнее работать всей системе. Между самой инфракрасной пленкой и теплоизоляцией необходимо устроить воздушную прослойку толщиной 1–2 см. Для этого на боковую поверхность лаг прибиваются рейки таким образом, чтобы к ним удобно было строительными скобами прикрепить края нагревательной пленки.
Крепление пленки между лагами.
Далее также монтируется деревянное покрытие с расчетом воздушной прослойки 3–5 см над пленкой.
Применение электрического ТП под покрытием из дерева
Основная проблема, которая возникает при применении системы электрического теплого пола под покрытием из натурального дерева – возможность его усыхания и появления зазоров между досками или паркетом. Для того чтобы этого избежать необходимо придерживаться правил, которые уже были приведены.
Важно! Температура пола не должна подниматься выше 27 °C, а перепады в течение суток 5 °C.
Для контроля используют температурный датчик в массиве стяжки или в воздушной прослойке между лагами.
Для комфорта также применяется датчик комнатной температуры. Такие системы с двумя температурными сенсорами рекомендуются как оптимальные для деревянных покрытий.
Конструкция теплого пола под паркетом.
Для грамотного устройства тёплых полов под дерево необходимо придерживаться таких правил и требований:
В первую очередь необходимо ознакомиться с инструкцией по монтажу конкретных изделий. Убедиться в допустимости их применения в системе с теплым полом.
При подборе общая мощность системы не должна быть выше 80 Вт/м². Также мощность должна быть равномерно распределена по всей площади пола.
Смонтированная система подогрева должна работать около двух недель до укладки декоративного покрытия.
За один-два дня до работы подогрев уменьшают до 18 °C.
После проведения работ по монтажу паркета или паркетной доски в течение одной-двух недель температуру постепенно поднимают до рабочей.
Кроме температуры при эксплуатации покрытия из натурального дерева важно придерживаться относительной влажности в пределах 40-60%. При этом материал не подвергается интенсивному высыханию и его характеристики оптимальны. При понижении влажности до 30% высыхание усиливается, что приводит к появлению зазоров и трещин. Если к этому добавляется высокая температура теплого пола, дерево портится большими темпами.
Также при устройстве теплого пола на бетонном основании можно применять систему с лагами, которые устанавливаются на стяжку. Между ними устраивается теплый пол, воздушный зазор позволяет оптимально контролировать температуру.
Так как существует ограничение на удельную мощность системы, иногда ее недостаточно для обогрева помещения, и необходимо применять дополнительные отопительные приборы.

Совет! Если вам нужны мастера по ремонту пола, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России. Без вашего желания никто не увидит ваш номер телефона и не сможет вам позвонить, пока вы сами не откроете свой номер конкретному специалисту.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.
Хорошая реклама
Самое читаемое
3 Дуб — Возможные проблемы с деревянными полами и полами с подогревом
Деревянный пол — отличный материал для укладки поверх любой системы теплого пола из-за его теплоты и отличных тепловых свойств. К сожалению, люди нередко сталкиваются с проблемами, связанными с их новым деревянным полом и полом с подогревом. Пока соблюдаются некоторые основные принципы, в этих проблемах нет никакой необходимости. Мы собрали эту статью, чтобы помочь людям, рассматривающим возможность установки деревянных полов на пол с подогревом, чтобы избежать проблем в будущем.
В идеальном мире систему UFH следует всегда оставлять включенной, даже если она находится при очень низкой температуре. Дерево остается живым материалом даже после того, как его спилили, высушили в печи и обработали. Ячеистая структура всегда будет реагировать на окружающую среду, и если вы хорошо относитесь к своему полу, она будет доброй и к вам. Думайте об этом как о бумаге, бумага сделана из дерева, и когда она намокнет, она станет мокрой, вы можете снова высушить ее, но она никогда не будет иметь тех же характеристик, что и раньше.
Главное помнить, что если вы выключите систему UFH, платы будут охлаждаться.Если оставить на длительное время влажным летом, деревянный пол будет собирать влагу из воздуха. Когда отопление снова включается, когда погода становится холоднее, среда, в которой находится древесина, резко меняется, это может вызвать напряжение внутри доски, что приведет к проблемам от чрезмерного движения до изгиба или деформации.
Ниже приводится разбивка выявленных нами наиболее частых причин и наиболее вероятных последствий проблем, связанных с деревянным полом и полом с подогревом.
Большинство проблем, связанных с деревянными полами и УФН, возникает из-за следующих условий:
Резкие изменения температуры поверхности или горячие точки
Отсутствие равномерного распределения тепла
Чрезмерно высокая влажность в помещении
Работа обогрева при температуре поверхности выше 27 градусов
Мытье пола слишком большим количеством воды
Вероятные реакции деревянных полов
Доска деформированная
Инженерный пол, который отслаивается, это отслаивается верхний слой
Появляются зазоры между досками
Если UFH установлен очень плохо, можно увидеть подъем всего пола
Отсутствие эффективного теплообмена через пол
Гарантия того, что вы не страдаете этими типичными проблемами
Установка полов с подогревом и деревянных полов профессионалами является ключом к успешному сочетанию отопления и напольного покрытия.У них есть опыт, чтобы гарантировать правильную настройку, и они могут проконсультировать по любым вопросам, которые могут у вас возникнуть. Покупка самого дешевого паркетного пола, который вы можете найти, не обязательно означает, что вы получаете лучшее соотношение цены и качества. Не все деревянные полы созданы одинаково, у вас гораздо больше шансов столкнуться с проблемами в будущем, которые более чем сведут на нет первоначальную экономию, которую вы сделали, покупая более дешевый пол. Экономить деньги на клее — тоже ошибка, очень важно использовать гибкий клей, который был специально разработан для использования в сочетании с теплыми полами.Покупка 50 тюбиков Gripfill у B&Q окажется ложной экономией.
Горячие точки в полах с подогревом — одни из ваших злейших врагов. Горячие точки могут возникать по ряду причин: неправильная установка, недостаточное количество отражающих пластин или недостаточная или неравномерная толщина стяжки. Правильно установленная система UFH не должна иметь горячих точек, поэтому стоит поручить установку системы специалисту.
Чрезмерные, ненужные изменения температуры могут привести к проблемам. Полное отключение системы теплого пола на длительное время не рекомендуется, так как происходит слишком быстрый переход от очень низкой температуры к высокой.Если вам нужно это сделать, обязательно делайте это постепенно, возможно, на несколько градусов в день, позволяя древесине акклиматизироваться и медленно уравновешивать ее влажность. То же самое и с понижением температуры.
И последнее, но не менее важное: всегда очищайте деревянный пол соответствующими рекомендованными чистящими средствами в соответствии с инструкциями производителя. Правильное соблюдение инструкций должно гарантировать, что вода или чистящая жидкость не проникают между половицами. Как только жидкость попадет между досками, вероятность проблем возрастет.
Следование этим простым рекомендациям предотвратит возникновение наиболее распространенных проблем.
Установка деревянных полов поверх теплых полов
Сохранить артикул Полы с подогревом (UFH) являются обычным явлением в новостройках и становятся все более популярными для ремонта. Помимо добавления современной стоимости собственности, эти системы экономят пространство на стенах, распределяют тепло более равномерно, чем обычные радиаторы, и более энергоэффективны в эксплуатации.
Когда дело доходит до выбора напольного покрытия для помещений с подогревом, дерево — отличный выбор.В отличие от плитки или камня, он естественно теплый на ощупь и обеспечивает лучшую теплоотдачу, чем более изоляционные ковровые материалы.
В этом посте мы делимся нашими рекомендациями по выбору подходящего деревянного пола и укладки поверх систем UFH. Рекомендации даны на основе наших знаний и опыта, но важно также ознакомиться с этими рекомендациями с руководителями вашего производителя теплых полов.
С КАКИМИ ДЕРЕВЯННЫМИ ПОЛАМИ СОВМЕСТИМЫ?
Мы всегда рекомендуем паркетные полы, а не массивные.Они обладают повышенной стабильностью и прочностью, чтобы противостоять перепадам температур благодаря своей многослойной конструкции. И вся наша спроектированная древесина обладает отличной теплопередачей с номинальными характеристиками, которые значительно ниже рекомендованного максимума 1,5
. Бамбуковые и ламинатные полы
Woodpecker совместимы с полом с подогревом и имеют одни из самых низких оценок в нашей коллекции.
Взгляните на любой из наших дизайнов с бесплатными образцами.
ВЫБОР СИСТЕМЫ
Ваш выбор системы UFH будет зависеть от таких вещей, как тип собственности, текущие черновые полы и ограничения по высоте.Доступно большое количество опций, но мы рекомендуем:
Система, позволяющая точно контролировать температуру напольного покрытия. Важно, чтобы температура на внутренней стороне древесины не превышала 27 ° C — более высокие температуры могут вызвать чрезмерное высыхание и привести к растрескиванию. Этого можно добиться с помощью датчиков температуры, установленных на черновом полу.
Водопроводная (мокрая) система, которая устанавливается в стяжку, или электрическая система, которая устанавливается в выравнивающий состав.Приклеивание деревянного пола непосредственно к обогреваемой поверхности пола обеспечит наилучшее качество теплоотдачи.
Поскольку на рынке существует так много систем, нам немного сложно охватить здесь все аспекты установки UFH. Однако мы советуем следующее:
Следует избегать изолированных горячих точек на полу, поэтому подумайте о применении дополнительного изоляционного слоя, если трубы или элементы отопления расположены близко к поверхности.
Не пытайтесь высушить новую стяжку с помощью системы теплого пола, так как это дестабилизирует цемент.
Обеспечьте минимальное покрытие 10 мм при укладке стяжки или выравнивающего состава над трубами или кабелями UFH.
Используйте теплораспределительный щит над электрическими пленочными одеялами или системы водопровода между балками.
ВВОД В ЭКСПЛУАТАЦИЮ НАПОЛЬНОГО ОТОПИТЕЛЯ
После того, как пол с подогревом установлен, убедитесь, что он включен и тщательно протестирован перед укладкой деревянного пола. Мы рекомендуем дать ему поработать не менее двух недель, чтобы проверить наличие утечек.
Нагревайте систему постепенно, начиная с температуры на 1 ° C выше комнатной и повышая не более чем на 1 ° C в день.
Выключите UFH как минимум на 48 часов перед укладкой деревянных полов.
ПОДГОТОВКА
Как и в случае с любым деревянным полом, ключевым моментом является проверка состояния черного пола и помещения. Обратите особое внимание на следующее:
ВЛАГА В ПОДПОЛЕ
Если пол укладывается на бетонный черновой пол, убедитесь, что относительная влажность находится в допустимых пределах — при использовании полов с подогревом мы рекомендуем максимум 65%.Если есть деревянный черновой пол, убедитесь, что влажность ниже 11% эквивалента влажности древесины.
Если уровень влажности на черновом полу слишком высок, необходимо принять меры по его снижению до правильного уровня, прежде чем приступать к укладке пола.
СОСТОЯНИЕ И ЧИСТОТА
Поверхность непосредственно под полом из натурального дерева Woodpecker должна быть в хорошем структурном состоянии, без влажной гнили, грибков или насекомых, а также загрязняющих остатков.Он должен быть плоским, с неровностями и выемками не более 3 мм на площади 2 м. Перед установкой поверхность следует пропылесосить и полностью очистить от мусора.
АТМОСФЕРА
Если в комнате есть другие мокрые предметы, такие как штукатурка и краска, перед установкой убедитесь, что они высохли. Перед установкой убедитесь, что атмосферная влажность в комнате составляет от 40 до 60%, а температура превышает 18 ° C.
АККЛИМАТИЗАЦИЯ ДРЕВЕСИНЫ
Дайте древесине осесть в окружающей среде, поместив ее в центре комнаты, в которой она должна быть установлена, на короткий период времени.Мы рекомендуем 3-4 дня для искусственной древесины и бамбука, а ламинат акклиматизируется в течение 24 часов.
УСТАНОВКА ПОЛА
Перед тем, как начать установку деревянного пола любого типа, убедитесь, что оставлены соответствующие расширительные зазоры там, где пол соприкасается с такими элементами, как стена, структурная опора, лестница, барная стойка, встроенная мебель, камины, трубы и т.д. дверные проемы, чтобы учесть различное расширение между комнатами.
При установке регулярно используйте распорки, а затем снимайте их перед установкой плинтусов, бортов или планок. Приведенные ниже пункты должны помочь определить, сколько места нужно оставить….
Зазор для деревянного или бамбукового пола следует рассчитывать из расчета 2 мм на метр пролета пола с минимальным значением 10–15 мм в любом случае. Для участков шириной более 8 м следует предусмотреть дополнительные меры для расширения.
Для ламинатного пола необходимы расширительные зазоры не менее 8 мм.
НАКЛЕИВАНИЕ НАПРЯМУЮ НА ПОДПОЛ
Чтобы обеспечить наилучшее качество теплоотдачи и стабильности, мы рекомендуем приклеивать инженерный пол со шпунтом и пазами непосредственно к основному полу — будь то стяжка или деревянные панели. Убедитесь, что доски полностью приклеены, используя постоянно гибкий клей, такой как Woodpecker MS Parquet, который может компенсировать естественное расширение и сжатие древесины при изменении температуры. Установка жидких реек не подходит, так как при этом остаются пустоты под древесиной, которые повышают термическое сопротивление и могут вызвать накопление влаги.
ПЛАВАНИЕ НАД ПОДЛОЖКОЙ
Инженерные полы с бесклеевыми замковыми соединениями (например, в линейках Raglan и Salcombe) в большинстве случаев можно укладывать поверх теплого пола. Убедитесь, что вы выбрали подложку, подходящую для UFH и обеспечивающую эффективную теплопередачу. Взгляните на наши варианты Basic 20, Aquastop и Undermate.
Бесклеевые деревянные полы, как правило, можно укладывать непосредственно на системы UFH с электрическим фольгированным матом.
УСТАНОВКА НА ШУМАХ
Если вы устанавливаете деревянное перекрытие на балки, убедитесь, что между поверхностью досок и системой обогрева нет воздушных зазоров.Убедитесь, что плиты не соприкасаются напрямую с трубами с горячей водой — мы рекомендуем проложить теплораспределительную панель между UFH и полом.
Необходимо соблюдать осторожность, чтобы не повредить нагревательные элементы. А для обеспечения структурной устойчивости напольное покрытие должно быть толщиной не менее 18 мм — см. Наш ассортимент Chepstow.
ЧАСТИЧНО ПОЛЫ С ОТОПЛЕНИЕМ
Если только часть черного пола имеет пол с подогревом, разделите деревянный пол над обогреваемыми и неотапливаемыми участками с помощью расширительного шва.Пол над полом с подогревом будет расширяться и сжиматься больше, чем пол, которого нет, но стык будет приспосабливаться к этому движению.
Более подробные инструкции по укладке деревянных полов см. В техническом разделе нашей брошюры.
ПОСЛЕ УСТАНОВКИ
После укладки пола дайте ему акклиматизироваться в течение двух-трех дней перед включением теплого пола. Это позволит ему осесть и высохнуть клею.
Когда обогрев включен, убедитесь, что он установлен на 1 ° C выше температуры окружающей среды, а затем постепенно повышайте не более чем на 1 ° C в день, пока не будет достигнута желаемая температура. Позаботьтесь о том, чтобы сразу включить обогреватель на полную мощность, это может привести к усадке, расширению или даже растрескиванию древесины.
Обратите внимание, что температура пола на нижней стороне деревянного пола не должна превышать 27 ° C, так как это может вызвать чрезмерное высыхание древесины, что приведет к таким проблемам, как растрескивание.
ПРОДОЛЖАЕТ ИСПОЛЬЗОВАНИЕ
Ни в коем случае нельзя слишком резко повышать или понижать температуру теплого пола. Фактически, промышленность рекомендует не выключать системы, а вместо этого оставлять их работать при более низких температурах, следя за тем, чтобы температура в помещении никогда не опускалась ниже 18 ° C.
Если пол с подогревом полностью выключен — например, летом — его можно постепенно нагреть, используя приведенные выше рекомендации по 1 градусу в день.
Коврики и бегунки следует использовать с осторожностью, поскольку они могут задерживать тепло и повышать температуру пола выше рекомендуемого уровня.
Мы всегда рекомендуем изучать инструкции производителя вашего теплого пола в сочетании с нашими рекомендациями. Более подробные инструкции по укладке деревянных полов можно найти в техническом разделе нашей брошюры.
Сохранить артикул
Безопасно ли излучаемое тепло под деревянным полом?
Деревянные полы, особенно с открытой планировкой, все чаще используются в кухнях и туалетных комнатах.Поскольку в этих местах общего пользования люди любят устанавливать полы с подогревом, вопрос следующий:
Можно ли установить лучистое тепло под деревянным полом?
Короткий ответ: абсолютно!
Warm Your Floor предлагает только самые качественные и надежные товары от проверенных производителей. И большинство предлагаемых нами систем лучистого теплого пола позволяют безопасно устанавливать их под деревянными полами.
Следуйте нескольким простым советам, чтобы ваша электрическая система водяного теплого пола сохраняла тепло на долгие годы!
Традиционные матовые или проволочные системы
Для большинства матов и изделий из проволоки, которые мы перевозим, требуется слой самовыравнивающегося раствора на цементной основе.Это повысит высоту пола лишь на чуть более четверти дюйма. Раствор равномерно распределяет тепло и помогает защитить нагревательные провода от острых предметов, которые могут проникнуть в пол во время или после укладки. Следуйте инструкциям производителя раствора по времени отверждения и не забудьте дать раствору полностью затвердеть перед укладкой деревянного пола поверх.
Затем уложите пол поверх полностью затвердевшего раствора. Для достижения наилучших результатов мы не советуем использовать гвозди или шпалы, потому что есть риск случайно повредить провода.
Пленка QuietWarmth для полов с защелкой
Для QuietWarmth Film вам не нужно беспокоиться о том, чтобы покрыть тепло тонким слоем. Поскольку эта пленка имеет низкую тепловую плотность, вы можете класть древесину прямо на тепло в сухих помещениях.
Вот список продуктов, которые можно использовать под паркетом:
Обратите внимание: Некоторые производители деревянных полов указывают, что их пол не должен подвергаться воздействию температур выше 82 ° — 84 ° F. Обязательно проконсультируйтесь с вашим дилером по напольным покрытиям или производителем и соответствующим образом установите предельную температуру пола с помощью термостата.
Нужна помощь в выборе подходящего продукта для деревянного пола? Свяжитесь со специалистами Warm Your Floor сегодня!
Внутрипольное отопление для деревянных полов
Подберите гостеприимный вид деревянных полов
Поднимите свои великолепные деревянные полы на новый уровень и принесите тепло и уют в ваш дом на всю зиму. Благодаря инновационному дизайну и вниманию к деталям ThermoSoft добавление лучистого тепла к деревянным полам стало безопаснее и проще, чем когда-либо.Не упустите шанс превратить свой дом в роскошное и уютное место для отдыха.
Обязательно ознакомьтесь с WarmStep®: единственным источником электрического излучения для прямого прибивания или приклеивания деревянных полов. Не требует заливки нагревательных элементов в цемент. Мы также предлагаем комплексную систему для плавающих полов или кабель, если вы заливаете новый бетонный пол!
читать дальше »
КАК СМОТРЕТЬ НА
КАК СМОТРЕТЬ НА
Системы обогрева магазинов по типу пола
Плитка и камень
Спроектированная и цельная древесина
Ламинат
Винил
Ковровое покрытие
Бетонная плита
решений для обогрева полов от ThermoSoft
Эффективная передача тепла
Деревянные полы эффективно удерживают и излучают тепло.Вы будете чувствовать себя теплее дольше и быстрее.
Носки не нужны
Забери холод от холодных полов и почувствуй приветливое тепло от пальцев ног.
Преобразует обычное пространство
Благодаря полам с подогревом вы превратите повседневное пространство в роскошное уединение в собственном доме.
Минимизируйте время и трудозатраты
Системы, разработанные с учетом наиболее эффективного процесса установки.
Обогревает помещения всех форм и размеров
Доступна профессиональная помощь в дизайне, поэтому любой проект — это легкий ветерок.
Разработано с определенной целью
Мы стремимся не просто обогреть пол; мы стремимся предоставить продукт, который обеспечивает высокое качество готовой продукции.
Подключается быстро и легко
Подключаемые на заводе подводящие провода упрощают и упрощают электрические соединения для систем ThermoSoft.
Практически универсальная совместимость
Выбирайте любимое напольное покрытие. Наши системы отопления подойдут для всего, что вы можете им бросить.
Технологичность
Wi-Fi, интеллектуальные термостаты и энергосберегающие технологии сделают ваш умный дом умнее.
Совместимость
Протестировано и одобрено многими производителями напольных покрытий, клея и крепежа.
Нет дополнительной высоты пола
У нас есть решения, позволяющие добавить тепла без увеличения высоты.
Сертифицировано по безопасности
Зарегистрировано UL или ETL для США и Канады.
10-летняя или пожизненная гарантия
Отопительные системы ThermoSoft рассчитаны на длительный срок службы.
Поддержка производителя премиум-класса
Ведущая в отрасли прямая поддержка в США.
Наши обязательства перед вами
При поддержке реальных людей
Мы знаем, что быть лучшим — это не просто означает превосходные продукты, это означает подкреплять их превосходным обслуживанием.
Приоритет 1: сделать вас счастливыми
Создание радости и комфорта с помощью наших обогревателей — наша основная мотивация.
Лучшее в отрасли соотношение цены и качества
Качество американского производства, простая установка и безопасная работа. Все это по конкурентоспособным ценам для лучшей цены на лучистое отопление.
Инновационная и надежная конструкция
Движение отрасли вперед с помощью инноваций, и здесь для долгосрочного сотрудничества с высочайшей надежностью. Вот почему наши системы есть и у нас дома.
Понимание ваших потребностей
ThermoSoft — лучший партнер для вашего проекта, потому что мы знаем, когда слушать, а когда давать рекомендации.
Постоянная целостность
Наша репутация — один из наших лучших активов. Мы заработали эту репутацию, выполняя все обещания.
Избранные новости и видео
Веб-семинар NWFA, часть 1
59:12 мин.
Веб-семинар NWFA, часть 2
55:49 мин.
Вебинар NWFA, часть 4
54:56 мин.
Вебинар NWFA, часть 5
59:24 мин.
Вебинар NWFA, часть 6
50:43 мин.
Развенчание мифов о лучистом напольном отоплении
Традиционное тепло vs.Электрическое лучистое тепло
Выбор термостата для системы электрического отопления
Уход за паркетным полом с лучистым обогревом
Установка лучистого тепла под деревянные полы
Полы с подогревом
Если не следовать приведенным ниже советам, то любые гарантии на наши напольные покрытия будут недействительными. Пожалуйста, ознакомьтесь с нашими условиями и инструкциями по хранению, установке и техническому обслуживанию.Все продажи основаны на наших стандартных условиях. Вы также должны подтвердить, что прочитали лист технических данных продукта и инструкции по хранению и техническому обслуживанию. Их можно найти в описании продукта на веб-сайте.
Эта статья была подготовлена после обширных исследований и, что более важно, нашего собственного опыта в установке деревянных полов поверх полов с подогревом (UFH). Все наши инженерные деревянные полы подходят для любого типа UFH.В конце этой публикации есть очень интересная статья из Brain Sensecall, которая дает независимый взгляд на деревянные полы с UFH. Поскольку ковры являются изоляционным материалом, они не так эффективны с UFH.
Ниже приведены основные шаги при выборе UFH с деревянным полом. Деревянный пол — лучший материал и выбор для UFH, поскольку он натуральный, теплый на ощупь (не похож на камень) и экологически чистый, поскольку это возобновляемый источник, который помогает окружающей среде и снижает глобальное потепление.Вы должны получить сертификат от компании, установившей систему UFH, чтобы убедиться, что она полностью работает при контролируемых температурах, чтобы температура поверхности не превышала 27 градусов по Цельсию. Единственный способ контролировать температуру поверхности стяжки — использовать регулирующие клапаны, а не термостаты.
Если у установщика нет сертификата. Перед укладкой пола необходимо провести калибровку системы теплого пола для котла, чтобы обеспечить правильную температуру поверхности черного пола.
Отсутствие сертификации может привести к аннулированию любых гарантий, относящихся к деревянному полу, и вам следует обратить внимание на проблемы UFH.
Выбор системы
Ваш выбор системы UFH будет зависеть от ваших текущих черных этажей, ограничений по высоте и того, что вы хотите, чтобы система делала для вас. Хороший источник информации можно найти на этом веб-сайте http://www.uhma.org.uk/ Системы из углеродной пленки и матов приемлемы для фонового нагрева, и многие из них сейчас становятся более эффективными, но системы горячего водоснабжения в целом более эффективны. а когда вы приклеиваете деревянный пол непосредственно к стяжке с подогревом, вы получаете самый лучший пол с самым теплым прикосновением.
Доступно большое количество систем, но мы всегда советуем нашим клиентам тщательно выбирать и обеспечивать, чтобы тот, кто подходит для этой системы, имел квалификацию и выполнял требования и рекомендации производителя. Многие системы горячего водоснабжения не контролируют температуру бойлера должным образом, что может привести к возникновению горячих точек и другим проблемам, влияющим на то, что вы кладете на пол. Типичный бойлер нагревает воду примерно до 82 градусов, что слишком жарко для труб в системе теплого пола.
В любой устанавливаемой системе температура трубы должна регулироваться клапанами, а не термостатами.В системе John Guest и Nu Heat горячая вода, перекачиваемая из бойлера, поступает в насосную стойку, где она смешивается до температуры примерно 50 градусов по Цельсию и затем распределяется через коллектор в контуры отопления.
Температура поверхности стяжки для деревянных полов не должна превышать 27 градусов по Цельсию.
Системы на водной основе взяты с http://www.underfloorheating.co.uk/
Выбор деревянного пола
Всегда выбирайте инженерный пол, просушенный до не менее 8% влажности.Спроектированные деревянные полы от компании Solid Wood Flooring Company идеально подходят для UFH, и выбор будет основываться исключительно на личном вкусе и соответствии с вашим бюджетом и декором. У нас есть более 90 различных деревянных полов в нашем ассортименте инженерных полов высшего качества, поэтому, пожалуйста, выберите несколько образцов из нашего руководства по продукции для деревянных полов, и мы отправим их вам первоклассно, бесплатно, чтобы вы могли выбрать наиболее подходящий цвет и отделку. для вашего проекта.
Бетонные и ангидридные стяжки
В последние месяцы подрядчики по укладке полов активно обсуждают острую тему ангидритных стяжек.Многие установки терпят неудачу, по-видимому, из-за очень специфических требований, необходимых для обеспечения успеха. Настолько, что Contract Flooring Association опубликовала технический документ по типовой установке напольных покрытий на эти стяжки на основе сульфата кальция, дополнительную информацию см. Здесь: http://www.schluter.co.uk/tiling-on- anhydrite-screeds.aspx Ангидритные стяжки представляют собой смесь песка и вяжущего и обладают большей пористостью, чем бетонные стяжки; поэтому их НЕ следует герметизировать с помощью DPM перед укладкой деревянного пола, потому что ангидритные стяжки сделаны на основе гипса, любая влага, оставшаяся в стяжке, разрушит ее структуру.Мы всегда предпочитаем, чтобы у клиентов была бетонная стяжка, которая в идеале должна составлять от 60 до 70 мм, что обеспечивает более равномерное рассеивание тепла. Общие цементные и ангидридные стяжки высыхают со скоростью 1 мм в день.
Вы можете увидеть документ Contract Flooring Association здесь:
http://www.cfa.org.uk/userfiles/members/Installation%20of%20Floorcoverings%20on%20Anhydrite%20Screeds.pdf
Наш технический документ по ангидритовым стяжкам можно увидеть здесь:
https: // www.thesolidwoodflooringcompany.com/technical-woodflooring-library/Understanding_The_Requirements_Of_Gypsum_Anhydrite_Calcium_Based_Screed_And_Wood_Flooring.Pdf
Мы всегда считаем, что обычная бетонная стяжка лучше всего подходит для UFH, см. Дополнительную информацию от специализированной компании здесь http://www.ocscreeding.co.uk/Choosing-Screed-for-Under-Floor-Heating.html
Если у вас стяжка из песка и цемента, вы должны всегда герметизировать поверхность гидроизоляционной мембраной (DPM) . Он защищает стяжку от проникновения влаги с поверхности и предотвращает возможные долгосрочные проблемы.
Черновые перекрытия и балки
Все черновые полы должны быть подготовлены в соответствии с обычными процедурами подготовки черновых полов и принятыми допусками в отрасли напольных покрытий, в идеале SR1. Если вы используете наш MS-полимер SW890, вы можете приклеивать наши полы к стяжке SR 2. Перед укладкой деревянного пола необходимо обратить особое внимание на то, чтобы:
Влажность деревянных полов не должна превышать 10% (у нас меньше этого)
Влажность бетонной стяжки не должна быть выше 1.8%
Ровность — максимальный допуск 3 мм на погонный метр, где максимальное отклонение плоскостности в любом направлении составляет 3 мм под 3-метровой прямой кромкой.
Грузоподъемность — черный пол должен быть замкнутой и самонесущей поверхностью
Чистота — черный пол должен быть чистым и пропылесосен.
Любой черновой пол из фанеры или ДСП должен быть качественным и герметичным.
Балки должны быть в хорошем состоянии, расстояние между центрами не более 350 мм.
Установка UFH
Это должно быть предоставлено квалифицированным установщикам, рекомендованным производителем системы UFH, и вы должны иметь регулирующие клапаны «потока», чтобы гарантировать, что температура никогда не превышает 27 градусов в местах, где деревянный пол соприкасается со стяжкой или подложкой.Вы не можете добиться этого с помощью термостатов. Лучшая система — это установить в стяжку датчики, которые отключат систему, если температура поверхности превысит 27 градусов.
Сегодня на рынке представлено так много систем UFH, что означает, что мы не можем охватить здесь все аспекты установки UFH. Есть несколько релевантных ссылок, на которые следует обратить внимание:
Трубы горячей воды должны располагаться как минимум на 65 мм ниже верхней поверхности стяжки, чтобы обеспечить равномерное распределение тепла и отсутствие «горячих точек».
Должна быть достаточная изоляция ниже UFH, а также хороший DPM, чтобы предотвратить потери тепла и влагу через стяжку
Убедитесь, что вы соответствуете всем строительным нормам и условиям производителя систем UFH, не ищите кратчайших путей для экономии денег, поскольку в долгосрочной перспективе затраты могут быть огромными.
НИКОГДА не сушите стяжку, используя систему теплого пола, вы нарушите целостность цементной стяжки.
Если вы уменьшили расстояние между трубами теплого пола по периметру, например, там, где много окон, рекомендуется иметь высококачественный паркетный пол, чтобы предотвратить любые проблемы в будущем, кроме того, оставьте дополнительное пространство вокруг периметр,
Ввод в эксплуатацию системы UFH перед установкой деревянного пола.Никогда не устанавливайте деревянный пол перед вводом системы в эксплуатацию, как описано ниже.
Чтобы обеспечить максимальную производительность вашей системы отопления и готового пола, важно, чтобы все компоненты работали вместе.
Система водяного водяного лучистого теплого пола должна быть установлена в соответствии с инструкциями производителя, а также введена в эксплуатацию и проработана в течение 21 дня, чтобы обеспечить полную работоспособность системы.
Стяжка должна иметь влажность менее 1.8% до пуска системы теплого пола. Если стяжка толщиной 75 мм, то при нормальных погодных условиях для ее высыхания потребуется не менее 75 дней.
Установите температуру воды в трубах на 20 градусов Цельсия в первый день, а затем постепенно увеличивайте максимум на 5 градусов Цельсия каждые 24 часа, вплоть до макс. 45 градусов по Цельсию. Затем эта максимальная температура должна поддерживаться прибл. 8 дн. Это контролируется клапанами потока, а не термостатами.
Затем снизить температуру воды в трубах в обратном порядке в течение 8 дней.Общая процедура займет 21 день.
Во время этой процедуры убедитесь, что в комнате есть хорошая вентиляция, чтобы вся влага, которая там находилась, была выпущена и могла быть правильно отведена.
После ввода в эксплуатацию установщик должен предоставить документальное подтверждение ввода в эксплуатацию; особенно температуры, достигаемые на чистом черновом полу, и они должны быть доступны для последующих торговцев. Эта документация должна полностью объяснять, как температура поверхности стяжки регулируется клапанами потока.
ВАЖНО: Температура поверхности никогда не должна превышать 27 градусов по Цельсию.
Шкала времени: обогрев в течение 21 дня
Регуляторы температуры потока.
Если не установлен конденсационный котел с регулятором низкой температуры, то используется смесительный клапан для понижения температуры обычного котла с 82 градусов до примерно 50 градусов, что даст температуру поверхности стяжки примерно 25 градусов в зависимости от по расстоянию между трубами.Это безопасный способ управления системой. В более продвинутых контроллерах, называемых погодными компенсаторами, используйте внешний датчик и программатор для регулировки расхода и температуры для компенсации внешних условий. Крайне важно иметь устройство для управления котлом и насосом, чтобы температура подачи не превышала безопасные пределы. Есть новые датчики, которые являются частью черного пола и отключают систему, если температура на поверхности достигает 27 градусов.
Акклиматизация деревянного настила
Перед началом установки 20-миллиметровые инженерные доски пола необходимо внести в комнату, где они будут устанавливаться после 21-дневного начального периода эксплуатации, и подвергнуть воздействию климатических условий.В акклиматизацию войдут: —
человека.
Все мокрые покрытия должны быть закончены и стяжки должны быть высохшими при влажности ниже 8% и влажности ниже 65%
Система UFH должна быть введена в эксплуатацию и включена.
Оставить доски в картонных коробках с открытыми концами.
Хранение досок не менее 14 дней.
Доски следует укладывать ровно на расстоянии не менее 300 мм от ближайшей стены.
Под нижним слоем картонной коробки должно быть несколько реек, чтобы воздух мог циркулировать..
Температура в помещении должна быть не ниже 18 ° C.
Температура поверхности пола должна быть не менее 15 ° C.
Относительная влажность воздуха должна быть от 40% до 65%.
КРИТИЧЕСКОЕ: Температура поверхности стяжки не должна превышать 27 ° C.
Способы устройства деревянного пола с UFH
Бетонные и ангидридные стяжки: приклейте полимерным клеем SW890 MS и дайте ему высохнуть в течение 48 часов после укладки перед включением системы отопления.
«Плавающие полы» для других видов отделки поверхностей: по возможности всегда следует приклеивать пол, так как вы не получите такой эффективной теплопередачи, если будете плавить деревянный пол. Убедитесь, что у вас есть рекомендованная подложка или там, где у вас есть электрический обогреватель, установлен соответствующий барьер между угольными нагревательными проводами, а затем уложите доски, склеив шпунт и пазы вместе с высококачественным клеем для дерева. Мы рекомендуем и поставляем подложку Timbermate Heat Flow Underlay.
Секретное крепление гвоздями или секретное привинчивание к балкам: убедитесь, что между поверхностью досок и системой отопления нет воздушных зазоров, поскольку воздух является изолятором, и вы не получите эффективного теплообмена с потенциальными горячими точками. ПЛАТЫ НИКОГДА НЕ ДОЛЖНЫ ПРИКАСАТЬСЯ К ТРУБОПРОВОДУ ГОРЯЧЕЙ ВОДЫ.
Ввод в эксплуатацию системы УВГ после укладки древесины
Важно не сотрясать пол из-за слишком быстрого ввода тепла и после запуска системы отопления:
Деревянный пол будет содержать некоторое количество влаги в своей ячеистой структуре, и натуральные масла помогают поддерживать ее.если пол перегреть и дать ему слишком сильно высохнуть, то волокнистая структура ячеистой структуры начнет расщепляться. Отделку на водной основе следует наносить профессионально, чтобы не создавать проблем при повторном включении системы отопления.
После укладки пола систему нельзя снова включать в течение 48 часов, а если полы были смазаны маслом, перед повторным включением системы важно соблюдать указанное производителем время отверждения. Важно не высохнуть масла при повторном включении системы.Для натуральных масел это может означать отказ от повторного включения системы в течение 14 дней.
Также после того, как масла застынут, вы должны снова включить систему и повышать температуру на 1-2 градуса в день, используя регуляторы потока и удерживая термостаты на очень низком уровне. Деревянные полы — это живое существо, на промасленных полах всегда поддерживайте их в чистоте.
Более подробная информация доступна на специализированных веб-сайтах по системам теплого пола, таких как John Guest. Щелкните элемент управления термостатом, чтобы увидеть всю информацию здесь: http: // www.jgspeedfit.com/Home/Products/Underfloor-Heating/Network-Control-System—Controls/TOUCHPAD-NETWORK-CONTROLLER-(1).aspx Вы также можете посетить сайт Nu-Heat для получения дополнительной информации http: // www .nu-heat.co.uk / s.nl / it.I / id.395 / .f
Текущее обслуживание и использование пола и системы UFH
Как правило, температура не должна сильно меняться, и в идеальном мире нельзя выключать УВГ, просто сохраняя при этом очень низкую температуру. Всегда старайтесь не переводить пол из одной экстремальной температуры и влажности в другую за очень короткое время.В идеале температура в помещении должна быть от 20 до 18 градусов Цельсия. Относительная влажность воздуха должна быть от 35% до 60%.
Если вы выключили систему, и пол стал холодным летом, то вы должны снова включить систему контролируемым образом, как при вводе системы в эксплуатацию после установки деревянного пола. Если вы снова включите его на полную мощность, это «сотрясет» деревянный пол и может вызвать подъем или расслоение верхнего слоя инженерных плит.
Максимальная температура деревянного пола не должна превышать 27 градусов по Цельсию, чтобы избежать чрезмерного высыхания, которое может вызвать напряжения в деревянном полу.
Вы также должны использовать рекомендуемый набор для ухода за полом и ухаживать за ним.
Мы живем в тяжелые времена — по крайней мере, когда дело касается напольных покрытий. Во многих британских домах ковры были прикованы к спальням, в то время как публика потакает своим нынешним вкусам к твердой отделке пола — камню, керамике, сланцу и, нынешнему фавориту, дереву.
Продажи полированных деревянных полов резко выросли, что соответствует быстро растущему спросу на системы теплых полов. Но подходят ли они? Есть те, кто не имеет достаточного опыта работы с теплыми полами и / или деревянными панелями, которые сомневаются в этой взаимосвязи. Их умы можно и нужно успокоить.
Однако, поскольку успех и неудача часто идут рука об руку, стоит повторить некоторые основные принципы, чтобы сделать «успех» неизбежным результатом.
Многие типы деревянных полов подходят для полов с подогревом (и охлаждением), но не все. В случае сомнений первым делом следует проконсультироваться со специализированным поставщиком, Ассоциацией исследований и разработок древесины (TRADA), Британским стандартом 8201: 2011 или всеми тремя относительно характеристик рассматриваемого типа.
Самым важным условием перед обогревом деревянного пола является контроль влажности. Древесина, как природный органический материал, имеет плотность в районе 500-700 кг / м ³, что составляет около 33% от веса бетона.Свежесрубленная древесина состоит из длинных целлюлозных нитей, связанных лигнином с «прожилками» и «артериями». Содержание сока и водяного пара составляет более 50% массы бревна.
Спелые «выдержанные» пиломатериалы от специализированных поставщиков имеют контролируемое содержание влаги в диапазоне от 28% насыщения (ниже которого эффект усадки становится заметным) до 6%, когда «сухая кость», когда усадка перестает быть фактором.
Законы термодинамики неразрывно связывают содержание влаги, давление пара и температуру, поэтому, когда древесина используется для отвода тепла, передовая практика требует, чтобы температура верхней поверхности пола не превышала 27 ^o C (75 Вт / м ² ).Практическое руководство по содержанию влаги можно найти в BS; 8201: 2011.
Практически вся усадка происходит поперек волокон (не по длине), где изменение содержания влаги на 1% или +/- 5% относительной влажности = примерно 2 мм на метр движения древесины. Однако это не следует путать с тепловым линейным расширением древесины, которое примерно вдвое меньше, чем у бетона.
Важно отметить, что если плиты изначально укладываются, скажем, на 9-10%, то во время эксплуатации можно ожидать падения влажности до 6-8% с сопутствующей усадкой.
Очевидно, что не все деревянные полы нагреваются непрерывно, но во всех случаях должен существовать подходящий зазор для обеспечения эффектов расширения и сжатия, вызванных воздействием тепла и влажности, по всему периметру комнаты, внутренним углам, каналам пола, столбам, люкам и соседним этажам. . Величина компенсационного зазора никогда не должна быть меньше 8 мм, а часто от 13 до 15 мм (в случае сомнений проконсультируйтесь со специалистом по дереву) ».
Термостойкость деревянных полов
Ниже приведены результаты измерений термического сопротивления систем теплого пола со стяжкой при использовании паркетных полов.
Инженерные плиты толщиной 15 мм с верхним слоем 4 или 6 мм 0,08 м2 K / Вт / 0,8 TOG
Инженерные плиты толщиной 20 мм с верхним слоем 4 или 6 мм 0,10 м2 K / W / 1,0 TOG
Клей MS Polymer, который мы используем для приклеивания плит к стяжке, сохнет как твердая резина и обеспечивает хорошую теплопередачу. Он произведен для нас Sika и имеет обозначение SW 890.
У нас никогда не было проблем с нашими плитами толщиной 20 мм с системами теплого пола, особенно с теми, которые имеют систему горячей воды для стяжки толщиной 70 мм с регулирующим клапаном, который максимально ограничивает температуру воды из котла в трубы отопления. 55 градусов и межосевое расстояние 200 мм.
Меры перед установкой
Важно, чтобы команда на объекте продумала, как создать подходящую среду для высушенной в печи древесины во время установки в любом недавно построенном или отремонтированном здании. Необходимо будет предварительно кондиционировать комнату, тщательно нагревая пол, повысив температуру встроенных труб или кабелей.
Современные деревянные полы — должны соответствовать Части L: 2006 и Части Е строительных норм и правил, согласно которым между балками должен быть уложен слой изоляции из минеральной ваты толщиной не менее 100 мм в качестве акустического барьера.Это также действует как дополнительная теплоизоляция, позволяя системе теплого пола работать еще более эффективно. Когда речь идет о деревянном полу / электрическом UFH, следует также обратить внимание на электрические правила BS 7671: 2001 (см. Параграф 5.2), где ограничения температуры кабеля требуют, чтобы кабели были большего размера, чтобы выдерживать необычные температуры.
Предупреждение — добавление ковров на деревянные полы может увеличить температуру между полом и ковром на 15 ^o ° C.Таким образом, для достижения температуры поверхности пола 27 ^o C (мощность 75 Вт / м ²) могут потребоваться водопроводные трубы для работы при 50-55 ^o C
Поэтому проектировщики должны убедиться, что теплопотери конструкции не превышают 75 Вт / м. ², чтобы деревянный пол мог работать при максимально допустимой температуре контакта 50 ^o C для древесины и изделий из дерева или ниже. .
Наконец, установка удаленного термостатического датчика под деревянным полом ограничит температуру и соответствующую влажность, тем самым защищая интересы клиента.
Как избежать потенциальных проблем с деревянными полами и теплым полом
Мы тщательно изучили рынок, и эта статья призвана помочь вам при рассмотрении вопроса об установке теплых полов (UFH). Деревянный пол — лучший материал для укладки поверх любой системы из-за его теплоты и тепловых свойств. Когда деревянный пол в идеальном мире, систему UFH следует всегда оставлять включенной даже при низкой температуре. Дерево остается живым материалом даже после того, как его спилили, высушили в печи и обработали.Ячеистая структура всегда будет реагировать на окружающую среду, и если вы хорошо относитесь к своему полу, она будет доброй и к вам. Помните, что бумага сделана из дерева, и когда она намокнет, она станет сырой, и вы можете снова высушить ее, но она никогда не будет иметь тех же характеристик. Если вы выключите систему UFH, доски станут холодными, и если оставить их на некоторое время зимой или летом, когда воздух влажный, деревянный пол будет собирать влагу. Когда затем снова включается отопление, среда, в которой находится древесина, резко изменится, и это может вызвать напряжение внутри доски, точно так же, как когда мы заходим в горячую ванну в морозную погоду.Мы не можем гарантировать качество наших полов, если вы это сделаете.
Большинство проблем, связанных с деревянными полами и УФН, возникает из-за следующих условий:
Резкое изменение температуры поверхности
Горячие точки
Отсутствие распределения тепла
Повышенная влажность в помещении
Работа обогрева при температуре поверхности выше 27 градусов
Мойка пола водой
Если применимо любое из вышеперечисленного, вы можете получить следующие реакции деревянного пола:
доски деформированные
Спроектированный пол, который расслаивается, это верхний слой, отслаивающийся
появляются зазоры
, если он установлен неправильно, вы также обнаружите, что подъемник всего пола
Отсутствие эффективного теплообмена через пол
Как избежать проблем
Всегда используйте профессиональный установщик UFH
Убедитесь, что у вас есть подходящая система для достижения желаемого, см. Здесь несколько советов
Никогда не покупайте паркет дешево
Никогда не укладывайте паркет из массивной древесины
Всегда используйте лучшие клеи для приклеивания деревянного пола к стяжке, такие как Bona R850, который был разработан для деревянных полов с UFH
.
Если вам нужна электрическая система, вы должны соблюдать требования производителя к установке и следить за тем, чтобы у вас не возникали горячие точки, некоторые дешевые системы вызовут это.
Горячие точки возникают там, где нет эффективных отражающих пластин, которые распространяют тепло, или там, где стяжка слишком тонкая
Всегда оставляйте UFH-систему включенной и не повышайте и не понижайте чрезмерно температуру
Вы должны очистить деревянный пол с помощью соответствующих наборов для ухода и в соответствии с инструкциями производителя.Для наших полов всегда используйте рекомендуемый набор для ухода, если вы этого не сделаете, тогда все наши гарантии и гарантии недействительны.
Для получения более подробной информации о UFH перейдите по этой ссылке http://www.uhma.org.uk/
Основы системы UFH
Большинство современных систем UFH — это системы горячего водоснабжения, в которые встроены высокотехнологичные пластиковые трубы внутри или чуть ниже пола.
Обычно по этой трубе циркулирует вода с температурой 47-62 ° C, и это нагревает пол до температуры поверхности 25-28 ° C, примерно такой же, как температура ладони.
Тепло, выделяемое радиаторами, передается с небольшой поверхности, которая намного горячее, чем обогреваемое помещение. Для сравнения, UFH передает тепло с очень большой площади поверхности, которая лишь немного теплее комнаты.
Современные системы УВГ экономичны в эксплуатации, практически не требуют технического обслуживания и используют эффективные средства контроля. Они обеспечивают наиболее комфортное всестороннее тепло среди любой системы отопления.
В бетонных полах обычно прокладывают нагревательную трубу или кабель поверх изоляции до того, как стяжка покроет трубу и завершит конструкцию пола.
Таблица 2 Плитка / твердая древесина В таблице на следующей странице показана температура поверхности стяжки в зависимости от температуры воды в трубах.
Максимальная тепловая мощность, достижимая при настройках температуры потока (Вт Вт / м²)
Комната
Температура
(° C) Труба
Центры
(мм) Расход
Температура
47 ° C Пол
Температура
(° C) Расход
Температура
50 ° C Пол
Температура
(° C) Расход
Температура
55 ° C Пол
Температура
(° C)
18
100 92 26 104 27 123 29
200 75 25 84 26 100 27
20
100 85 28 86 28 115 30
200 69 26 76 27 93 28
22
100 77 29 89 30 108 32
200 63 28 72 28 87 30
Примечания При перепаде температур между подающей и обратной линиями на 8 ° C
Стяжка толщиной 45 мм над концом трубы
Типичное тепловое сопротивление = 0.10
Для получения дополнительной информации от одного производителя щелкните ссылку ниже, откуда эта информация взята из ИСТОЧНИКА http://www.johnguest.com/speedfit/underfloor-heating/
СМОТРИТЕ НАШИ ИНСТРУКЦИИ ПО ХРАНЕНИЮ, УСТАНОВКЕ И ОБСЛУЖИВАНИЮ ЗДЕСЬ:
Инструкции по хранению, установке и техническому обслуживанию
Могу ли я установить теплые полы под деревянными полами?
Системы теплого пола доступны для всех типов деревянных полов.Подвесной деревянный пол подходит для водяного теплого пола, тогда как бетонный базовый пол подходит для электрического теплового мата. «Гибкие» паркетные полы толщиной примерно 15-18 мм обеспечивают наилучшие результаты.
Монтаж теплого пола — Первоначальные соображения
При рассмотрении вариантов полов с подогревом особое внимание следует уделять новому бетонному фундаменту. Толщина нового фундамента обычно составляет около 75 мм.В среднем такая толщина бетона требует периода оседания 2-3 месяца. Любое концентрированное тепло, приложенное к бетонному фундаменту до этого времени, может вызвать несоответствие уровней поверхностной влажности, что может привести к растрескиванию и катастрофическому разрушению конструкции. Прежде чем устанавливать какие-либо решения для отопления дома, всегда проверяйте, чтобы бетонному основанию было дано достаточно времени для высыхания.
Выбор теплого пола
Когда вы будете готовы установить пол с подогревом, решение о том, какой тип системы отопления будет наиболее подходящим для вашего дома, во многом будет зависеть от того, какой тип пола был установлен.Варианты: подвесной паркет или бетонное основание:
Подвесные деревянные полы — Полы этого типа состоят из деревянной решетчатой конструкции, которая устанавливается поверх бетонного фундамента, одновременно поднимая пол на несколько дюймов и обеспечивая достаточно глубокое пространство для размещения трубопроводов. Этот трубопровод должен быть установлен на безопасном расстоянии около 60-70 мм от нижней стороны деревянного пола — это поможет предотвратить слишком быстрый нагрев древесины и, следовательно, предотвратит деформацию (сохраняя естественный срок службы древесины).
Бетонное основание — Этот тип полов состоит из бетонного фундамента, на который непосредственно укладываются слои изоляции и выбор напольного покрытия. В отличие от подвесных деревянных полов, размещение подложки и пола непосредственно на бетонном основании означает, что нет места для прокладки труб. Вместо этого укладывается электрический нагревательный коврик. Слои специальной изоляции добавляются как снизу, так и поверх теплового мата, чтобы способствовать как можно более эффективному рассеиванию тепла вверх.
Инженерные деревянные полы и полы из цельной древесины
Полы с подогревом наиболее эффективны в сочетании с деревянными полами — это в отличие от установки любого типа полов с подогревом под полом из цельной древесины. Причина предпочтения деревянного пола кроется в его конструкции.
Полы из массива дерева — Пол из массива дерева состоит из досок, которые обычно разрезаются до толщины около дюйма — толщины, достаточной, чтобы выдержать до десяти циклов шлифовки и повторной полировки (что дает срок службы более 100 лет).Полы из цельного дерева не обязательно несовместимы с полом с подогревом, но толщина вызывает две проблемы. Во-первых, пол долго нагревается. Во-вторых, толстая древесина будет удерживать тепло, что приведет к непрерывному и неконтролируемому выпуску поднимающегося теплого воздуха по всему дому в течение периода, который намного превышает точку, в которой было выключено отопление.
Инженерные деревянные полы — В отличие от массивных деревянных полов, инженерные деревянные полы состоят из нескольких листов тонкой древесины, склеенных вместе (покрытых отделочным слоем, известным как ламели).Такое расположение приводит к характерным «податливым» свойствам, когда может иметь место большая степень изгиба и растяжения до того, как целостность древесины будет нарушена и произойдет раскол.
Таким образом, толстый паркетный пол может иметь дефекты из-за разницы температур между полом с подогревом внизу и холодным воздухом вверху. И наоборот, тонкие слои инженерного деревянного пола допускают определенное количество ответного расширения на разных уровнях древесины.
Дополнительные рекомендации по установке
Чтобы обеспечить плавный переход от начала монтажных работ к завершению эксплуатации профессионально установленной системы теплого пола в вашем доме, следует помнить несколько отраслевых советов. Следование этим рекомендациям может помочь вам избежать любых потенциальных неудобств в будущем.
Step 1 Поместите пакеты, содержащие доски деревянного пола, в комнату, в которой эти доски будут установлены.Положите пакеты на подходящие платформы, которые обеспечат поток воздуха под древесиной (слои картонных полос, уложенные друг на друга на высоту более двух дюймов, подойдут, если у вас нет деревянных полос, кирпичей или других подходящих прочных материалов).
Шаг 2 Затем откройте пакеты и включите систему обогрева, убедившись, что выбрана температура, которая представляет собой верхний предел диапазона температур, который, вероятно, будет выбран для обогрева комнаты в будущем (обычно это около 20- 25 градусов Цельсия).В идеале доски следует оставить для поглощения и отвода тепла в течение нескольких дней. Древесина адаптируется к небольшому расширению, которое произойдет при этой температуре.
Укладка досок при этой температуре обеспечивает укладку древесины по максимальной ширине и длине. Если доски не установлены в таком состоянии, вы можете столкнуться с изгибом и выгибом, когда доски нагреваются и у них мало места для расширения. Вы можете еще больше уменьшить эту потенциальную проблему в будущем, оставив зазор 30 мм между краем деревянного пола и стеной.Эту передышку накроет плинтус.
Последующий уход — ваша система теплого пола
Постарайтесь поддерживать в доме диапазон температур «Златовласки». Это означает, что никогда не выключайте систему отопления полностью и никогда не включайте ее выше верхнего предела примерно 25-27 градусов. Это может привести к удару и деформации дерева. Кроме того, если вы установили деревянный пол, на разных слоях могут появиться признаки разделения, что в конечном итоге проявится в рыхлом верхнем слое.
Если ваш пол с подогревом отключен на какое-то время, вы можете захотеть избежать негативных проблем, связанных с слишком быстрым воздействием на деревянные полы слишком большого количества тепла, постепенно увеличивая температуру в течение нескольких дней (где это возможно), чтобы позволить древесине расшириться. с естественной скоростью — прислушайтесь к явным признакам чрезмерного скрипа и соответствующим образом отрегулируйте обогрев.
За дополнительной информацией обращайтесь к экспертам. Позвоните по телефону 0161 641 9996 или посетите домашнюю страницу веб-сайта, чтобы запросить обратный звонок.
советов по укладке деревянных полов поверх лучистого тепла
Паркетные полы красивы и создают ощущение комфорта в вашем доме. Тот факт, что вы выбираете систему лучистого обогрева, не означает, что вам нужно отказываться от красоты, долговечности и комфорта деревянного пола. Следуйте нашим рекомендациям, чтобы получить самый замечательный пол, которым вы будете восхищаться через 10 лет со дня его укладки.
Прочтите ниже советы о том, как идеально укладывать паркетные полы поверх систем лучистого отопления.
При использовании систем лучистого обогрева не только профессионалы паркетных полов обязаны быть на высоте. Генеральный подрядчик, сантехник и специалист по системам отопления, вентиляции и кондиционирования воздуха также несут ответственность за установку системы лучистого отопления, чтобы все основания пола работали хорошо и отлично выглядели в течение многих лет.
Поговорите с каждым человеком, который занимается установкой системы лучистого обогрева. Убедитесь, что все знают, что паркетный пол будет установлен поверх системы лучистого отопления.Если все будут сотрудничать, то вы на пути к успешной укладке деревянного пола над системой лучистого отопления. Вы должны знать обо всех типах полов, устанавливаемых над системой лучистого отопления. Различные материалы для полов имеют разные значения R, и, если в одной и той же зоне нагрева используются разные материалы, проконсультируйтесь с инженером-механиком HVAC.
Вы должны связаться с домовладельцем и сообщить ему, какие условия лучше всего подходят для стабильного деревянного пола на тепловом излучении.Сообщите домовладельцу, что паркетные полы будут работать лучше всего, если они будут поддерживать относительную влажность 30-50% и внутреннюю температуру 60-80F.
Как установщик паркетных полов, вы обязаны правильно установить паркетные полы в соответствии с системой лучистого отопления. После того, как вы установили его, покупатель должен знать обо всех тонкостях системы лучистого тепла. Часто общайтесь со своим клиентом о лучших способах поддержания влажности и температуры.
Одна из наиболее распространенных причин выхода из строя паркетных полов с лучистым обогревом — это слишком быстрое включение системы.Пользователи будут увеличивать нагрев, когда становится холодно. Это вызывает у паркетного пола своего рода «шок».
Лучший способ бороться с этой формой неудач — поговорить со своим клиентом. Объясните им, что системы лучистого обогрева нужно включать постепенно. В интересах заказчика, чтобы внешний термометр / термостат контролировал инициирование запроса на тепло. Таким образом они могут медленно включать систему лучистого тепла по мере того, как температура постепенно падает. Кроме того, поговорите со своими клиентами об установке увлажнителя для добавления или удаления влажности.Лучистое тепло считается сухим теплом, и если отопительный сезон длится несколько месяцев, необходимо установить систему увлажнения, чтобы поддерживать относительную влажность выше 30%.
Во время процесса установки одним из наиболее важных шагов, которые необходимо предпринять, является включение системы лучистого отопления за 1-2 недели до доставки древесины. Этот шаг поможет удалить влагу с чернового пола. Он также покажет, есть ли какие-либо проблемы с самой системой излучающего тепла (например, утечка воды).Этого шага не следует избегать независимо от времени года.
Еще одним важным шагом во время укладки является измерение температуры поверхности чернового и деревянного пола. Температура поверхности чернового пола не должна превышать 85 ° F. Если температура поверхности превышает 85 ° F, древесина может высохнуть больше, чем должна, и это может вызвать трещины.
Крайне важно следить за тем, чтобы показания влажности вашего чернового пола были правильными. Регулярно снимайте показания черного пола перед укладкой и доставкой деревянного пола.Вы должны измерить показания на всех частях черного пола. В некоторых системах лучистого отопления используется комбинация шпал из гипсокартона и дерева. Знайте содержание влаги в каждом из этих компонентов и убедитесь, что они находятся в пределах спецификации, прежде чем начинать укладку деревянного пола.
Независимо от того, какой черновой пол уложен, важно, чтобы показания влажности чернового пола не превышали 3% от самого деревянного пола. Допустимая влажность деревянного пола зависит от вашего местоположения.Пол в Нью-Йорке имеет приемлемое содержание влаги, которое отличается от пола из твердой древесины во Флориде.
Помогите домовладельцу выбрать паркетный пол, подходящий для его сценария. Один из лучших способов избавиться от излучаемого тепла — использовать паркетный пол. Стабильность размеров, присущая паркетным полам, делает их отличным выбором для систем лучистого отопления. Также уместны полы из твердых пород дерева. Подойдут североамериканский дуб, американская вишня и американский орех.Некоторые производители даже делают паркетные полы специально для систем лучистого отопления.

Можно ли устроить водяной или электрический теплый дом в деревянном доме? Без проблем можно устроить теплые полы в деревянном доме, если у вас полы по грунту и поверх теплого пола будет уложена керамическая плитка. Но что делать, если перекрытия в доме деревянные и полы также из дерева? Существуют несколько основных схем укладки теплых полов по деревянным перекрытиям и под деревянные черновые / чистовые полы. Рассмотрим их преимущества и недостатки. Говоря об электрическом теплом поле мы имеем в виду толстый отопительный кабель. Тонкослойные маты или кабели электрического пола могут укладываться прямо под керамическую плитку в слой клея, и не требуют специальной подготовки перекрытий. А для других чистовых напольных покрытий существуют тончайшие пленечные электрические полы. Вариант укладки теплого пола по деревянным перекрытиям: комбинация засыпной стяжки и литой стяжки (ЦСП чернового пола):

Данная схема теплого пола по деревянным перекрытиям достатчно универсальна и может применяться как под чистовой пол из ламината, паркета, шпунтованной доски, так и для керамической плитки. Она подойдет как для водяного, так и для электрического теплого пола. Сухая засыпка из смеси цемета с песком, хотя и постепенно приобретет некоторую тердость, все же будет иметь менее жесткую и прочную структуру, чем литой бетон. При подвижках деревянного основания такая засыпка сможет сдемпфировать воздествие на кабель или трубы теплого пола. Но и теплопередача через сухую заспыку теплого пола будет слабее, чем через литой бетон. Мощность электрического теплого пола должна быть ограничена: не более 130 Вт/м2, а удельная мощность нагревательного кабеля не должна превышать 17 Вт/м. Расстояние между балками деревянного пола не должно превышать 40 см. Кабель теплого пола должен быть расположен не ближе 2 см к деревянным балкам. Проход через деревянные балки должен быть изолирован фольгой. Гораздо лучше теплопередача от теплого пола к поверхности пола будет осуществлятся в другом варианте устройства теплого пола по деревянным перекрытиям. Вариант теплого пола в литой бетонной стяжке поверх деревянных перекрытий.

Этот вариант теплого пола по деревянным перекрытиям лучше всего подходит для влажных помещений при укладке по стяжке керамической плитки. Литая бетонная стяжка лучше всего позволяет аккумулировать тепло и расходовать меньшее количество электроэнергии на поддержание стабильной температуры. В этом варианте в стяжку могут быть уложены более мощные виды кабеля теплого пола. Наименее рациональным является вариант устройства теплого пола по деревянным перекрытиям, когда теплопередача осуществляется через воздух: Вариант свободной укладки теплого пола в воздушном зазоре под черным или чистовым полом.

В этом варианте монтажа электрического теплого пола обязательно ограничена: не более 130 Вт/м2, а удельная мощность нагревательного кабеля не должна превышать 17 Вт/м. (Спросите поставщика можно ли использовать кабель без стяжки — некоторые виды кабеля могут эксплуатироваться только в бетонной стяжке!) Расстояние между балками деревянного пола не должно превышать 30 см (из-за укладки тонкой шпунтованной половой доски. Кабель теплого пола должен быть расположен не ближе 2 см к деревянным балкам. Проход через деревянные балки должен быть изолирован фольгой. В четырех углах комнаты должны быть сделаны вентиляционные отверстия, прикрытые решетками, для вентиляции отапливаемого воздушного зазора под половой доской. Лучше эта схема подходит водяного теплого пола. Пространство под полом может быть облюбовано мышами. Однако отсутствие термальной массы, способной аккумулирвать тепло, приведет к большим расходам на электроэнергию, по сравнению с вариантами теплого пола со стяжками. Конвекция теплого воздуха через вентиляционные отверстия приведет к циркуляции пыли в помещении.
Вариант теплого пола по отражающим алюминиевым пластинам. Данный вариант теплого пола обеспечиваю лучшую теплопередачу с минимальными потерями на поверхность обогреваемого пола и лучше других утеплен снизу. Однако отсутствие термальной массы, способной аккумулирвать тепло, приведет к большим расходам на электроэнергию, по сравнению с вариантами теплого пола со стяжками. Вариант подходит для водяного теплого пола. Вместо ЭППС в структуре пола можно использовать ДСП или другие плитные материалы.

Читать о расчете толщины утепления деревянных полов
Читать о конструкции полов по грунту
Теплые полы по бетонному основанию

Комната Температура (° C)	Труба Центры (мм)	Расход Температура 47 ° C	Пол Температура (° C)	Расход Температура 50 ° C	Пол Температура (° C)	Расход Температура 55 ° C	Пол Температура (° C)
18
	100	92	26	104	27	123	29
	200	75	25	84	26	100	27
20
	100	85	28	86	28	115	30
	200	69	26	76	27	93	28
22
	100	77	29	89	30	108	32
	200	63	28	72	28	87	30

Примечания	При перепаде температур между подающей и обратной линиями на 8 ° C
	Стяжка толщиной 45 мм над концом трубы
	Типичное тепловое сопротивление = 0.10
