Электрический теплый пол под плитку: укладка, монтаж, плюсы и минусы
Греющие системы укладывают под напольное покрытие как самостоятельное, но чаще как дополнительное отопление. Они хороши в санузлах, детских комнатах, прихожих. То есть там, где нежелательно ходить по ледяной поверхности. Их можно уложить под разные виды финишного покрытия, но на практике их обычно кладут под керамическую облицовку. Сделать это можно самому, без помощи профессионалов. Разберемся, как провести монтаж теплого электрического пола под плитку.
Все о монтаже теплого пола под керамическую облицовку
Почему выбирают электрополы
Разновидности систем
— Кабель
— Термомат
— ИК-пленка
Составление плана-схемы
Подготовительные работы
Монтажная инструкция
— Укладка теплоизоляции
— Установка приборов контроля
— Фиксация нагревательных элементов
— Заливка стяжки
— Облицовка
Это не единственное решение для подогрева пола: есть еще водяные системы. Однако выбор чаще делают в пользу электричества. Это объясняется преимуществами, которые дает его использование. Перечислим основные из них.
Плюсы
- Относительно невысокая стоимость комплектующих и их укладки.
- Простой монтаж. При желании его можно выполнить самостоятельно.
- Возможность укладки в любом здании и помещении. Водяные полы разрешены только в частных домах.
- Нет необходимости получать специальное разрешение на установку.
- Возможность точного и простого регулирования температуры нагрева. При желании электрический обогрев легко встраивается в комплекс «умный дом».
- Не нужно обустраивать высокую стяжку, которая необходима для водяных конструкций. Следовательно, высота комнаты уменьшается ненамного.
- Быстрый разогрев и грамотно реализованное автоматическое управление дает возможность сэкономить на отоплении.
Минусы
- Увеличение расходов на оплату электроэнергии.
- Повышение нагрузки на электросеть. Необходимость обустройства отдельной линии с УЗО.
- Возможно повышение уровня магнитного поля, что теоретически может быть небезопасно для жильцов.
Принцип работы любой из этих схем очень прост. Нагреватель-проводник греется, отдает тепло стяжке, в которую он уложен. Она разогревает плитку, после чего тепло поступает в воздух и греет комнату. Немного иначе работают инфракрасные пленки, которые тоже питаются от электричества. Здесь облицовка прогревается инфракрасными волнами, испускаемыми ИК-излучателем. В остальном все то же самое. Перечислим основные типы греющих электрополов.
Кабельные
Производят несколько видов нагревательных кабелей: одно- и двухжильные резистивные и саморегулирующиеся. Их укладывают в стяжку, оборудуют термостатом. Кабели быстро и равномерно прогревают поверхность, могут быть подключены к автоматическому управлению, легко регулируются. Их значимыми недостатками считаются обустройство довольно высокой стяжки, которая оказывает давление на перекрытия, и необходимость проведения расчетов перед укладкой.
Маты
Представляют собой проводники-нагреватели, уложенные на сетчатую основу. Это значительно облегчает их монтаж, который проводится без предварительных расчетов шага и способа укладки. Кладут маты в спецклей или под наливную смесь. Они равномерно и быстро прогревают пол, легко поддаются регулировкам, не дают лишнюю нагрузку на перекрытия. К значимым минусам относят более высокую, чем у кабелей, цену.
ИК-пленка
Тонкая пленка, на которой располагаются полоски из карбонового материала. При подаче электроэнергии они испускают ИК-волны. Может монтироваться «сухим» способом, но при монтаже под облицовку чаще кладется под гипсокартон или наливной пол. Равномерно греется, легко регулируется, быстрый и не сложный монтаж. Работает долго и беспроблемно. Недостатком можно считать необходимость тщательной подготовки основания к монтажу.
Для укладки электрического теплого пола под плитку можно выбрать любой из описанных вариантов. Все они работоспособны и надежны.
Где искать анонсы материалов и свежие идеи для интерьера? Подписывайтесь на наши каналы! Публикуем красивые подборки, видеоролики и обзоры:
https://zen.yandex.ru/ivd.ru
https://t.me/ivd_ru
https://vk.com/ivd_ru
Начинают работы с составления плана-схемы укладки. Это очень важный этап, который помогает определить правильное расположение элементов системы и их количество. На схеме обязательно указывают место размещения терморегулятора, элементов нагрева, участки их соединения. В процессе составления схемы стоит выполнить такие рекомендации.
- Греющие фрагменты нужно укладывать так, чтобы они не располагались под массивными предметами: бытовой техникой или какой-то мебелью. Они отражают тепло, провода перегреваются и перегорают.
- Минимальное расстояние от нагревательных контуров до стен — 100 мм.
- Раскладывать нагревательные полосы можно разнонаправленно. Для изменения направления нужно подрезать пленку или сетку под углом.
Важный момент. Надо рассчитать необходимую мощность обогревателей. В среднем, для основного обогрева она должна быть 150-180 Вт на кв. м, для дополнительного — 80 Вт на кв. м и больше. Кроме того нужно убедиться, что проводка выдержит дополнительную нагрузку. Лучше всего подвести отдельную линию специально для запитывания схемы. В целях безопасности на нее ставят подходящие УЗО и выключатели-автоматы.
Перечислим мероприятия, которые необходимо провести перед началом монтажа теплого пола под плитку своими руками в ванной или другом помещении.
- Демонтаж старого покрытия. Его полностью снимают. Если есть старая стяжка, ее тоже демонтируют. Иначе уровень пола заметно поднимется, что особенно нежелательно для комнат с низкими потолками.
- Выравнивание основания. Все дефекты и неровности заделываются. Не должно быть впадин и выпуклостей. Если их много, заливают черновой бетонный слой. Обязательно убирают весь мусор, даже самый мелкий.
- Гидроизоляция основы.
Ее обрабатывают специальными препаратами, например, составами на основе битума или жидким стеклом. Особенно важно это для санузлов и ванных. Это помещения с повышенной влажностью, нельзя, чтобы влага просачивалась в бетон.
Разберем последовательность монтажа греющей системы.
1. Укладка утеплителя
Это обязательный этап, качество его проведения влияет на эффективность обогрева. В качестве утеплителя выбирают пенофол или другой фольгированный материал. Лучше всего брать изоляцию с самоклеящимся слоем, ее проще укладывать. Полосы раскладывают на подготовленном основании, стыкуют их без нахлеста, стыки фиксируют скотчем. Поверх теплоизоляции рекомендуют уложить металлическую сетку. Она армирует стяжку и помешает нагревательным элементам соприкасаться с утеплителем, что крайне нежелательно. В завершение утепления по периметру стен наклеивают демпферную ленту. Материал компенсирует температурное расширение при нагреве.
2.

Для управления системой монтируют температурный детектор и термостат. Последний бывает механическим и электронным. В любом случае ставят его на стену вблизи от розетки. Температурный детектор помещают на пол, располагая его между витками нагревательных элементов. В основе штробят отверстие для датчика и подходящих к нему проводов. В целях безопасности их закладывают в гофрированную трубу. Край трубки, который утапливается в стяжке, заливают герметиком.
3. Раскладка системы
В рекомендациях, как сделать теплый электрический пол под плитку, напоминают, что перед монтажом стоит проверить сопротивление кабелей. Оно не должно отличаться от того, что указано в техдокументации. Максимальное допустимое отклонение — 10%. Если все в порядке, приступают к раскладке. Кабель, полосы матов или пленки раскладывают на основании. При укладке ориентируются на составленную ранее схему.
Сложнее всего уложить кабель. Его раскладывают витками на одинаковом расстоянии один от другого. Смещение недопустимо, иначе подогрев будет неравномерным. Элементы крепят к основе специальными хомутиками из пластмассы или монтажной лентой. Маты и пленку уложить намного проще. Их раскладывают полосами, при необходимости фрагменты подключают в общую схему. Фиксировать полоски на основе нет особой необходимости, но при желании это можно сделать.
После того как нагревательные элементы уложены, систему подключают к термостату. Важно сделать это правильно. Затем нужно проверить работоспособность теплого пола. Проводят его тестирование и еще раз измеряют сопротивление. Оно должно полностью соответствовать тем данным, что получили перед началом монтажа.
4. Обустройство стяжки
Она потребуется, если уложена одна из разновидностей кабеля. Тогда готовят цементно-песчаный раствор с пластификатором и заливают им элементы обогрева. Чтобы поверхность была ровной, предварительно устанавливают маячки. Высота бетонной стяжки — 3-5 см. Смеси дают время на отвердение и набор прочности. Важный момент. Включать обогрев в это время категорически запрещено. Первый раз это делают только после того, как бетон полностью отвердеет и высохнет. После этого приступают к облицовке.
С пленкой и термоматами поступают иначе. Теоретически на них можно класть термоклей и облицовку. Но лучше сделать не так. Поверх полос можно уложить полиэтиленовую пленку и армирующую сетку. На них заливают небольшой слой самовыравнивающегося пола. Дают время на отвердение, для этого потребуется не больше одного-трех дней. Получается прочная основа для плитки. Она хорошо защищает нагревательные элементы от случайной порчи. Есть еще один вариант — укладка гипсокартона. На него монтируют кафель.
5. Облицовка плиткой
Укладывать плитку можно только на специальный термоклей. Обычные смеси не выдержат постоянно повышенных температур: облицовка расшатается и отвалится. Смесь готовят небольшими порциями, точно по инструкции на ее упаковке. Готовую мастику наносят на обратную сторону плитки зубчатым шпателем. После этого ее кладут на основание, прижимают к нужному месту.
Чтобы межплиточные швы получились ровными, между фрагментами облицовки закладывают специальные крестики. Каждую уложенную плитку аккуратно простукивают резиновым молоточком, так она лучше сцепляется с основой. В ходе работы обязательно контролируют горизонталь поверхности уровнем. Когда вся облицовка будет уложена, ее оставляют до полного отвердения клеящей смеси. После этого вынимают крестики и затирают межплиточные швы.
Материал подготовила
Инна Ясиновская
Фото
ShutterStock
Своими рукамиКак укладывать теплый пол под плитку, видео уроки по укладке и советы экспертов по монтажу
Наступило время, когда теплые полы уже перестали быть предметом роскоши и перешли в разряд удобного и функционального средства, с помощью которого можно отопить помещение.
И чтобы оно работало, нужно научиться укладывать его под плитку на полу. О том, как укладывать теплый пол под плитку своими руками, мы и расскажем в этой статье. Также вы посмотрите специальное видео, где сможете увидеть процесс укладки теплых полов под плитку своими глазами.
- Почему теплые полы лучше укладывать под плитку
- Как выбрать теплый пол для укладки под плитку
- Какие инструменты и материалы потребуются
- Процесс укладки теплого покрытия под плитку
- Как уложить теплый пол, состоящий из нагревательных матов
- Особенности укладки электрического пола с инфракрасной пленкой
- Уход за теплым покрытием с плиткой
Почему теплые полы лучше укладывать под плитку
Если вы научитесь самостоятельно укладывать теплый электрический пол под плитку, вы сэкономите значительные средства при проведении тех или иных ремонтных работ у себя в доме, а также придадите вашему помещению привлекательный внешний вид. Поскольку плитка имеет такие свойства:
- отличный внешний вид;
- практичность;
- хорошие показатели теплопроводимости;
- способность сохранять свой первоначальный внешний вид даже при условиях повышенных температур (в отличие от дерева, которое под воздействием высоких температур деформируется).
Посмотреть наглядно, как выглядит укладка плитки на теплый пол, можете на прилагаемом видео.
Как выбрать теплый пол для укладки под плитку
Стоит сказать, что в качестве укладки под плитку подойдет не каждый вид теплого пола.
Наиболее распространенные на сегодняшний день на рынке виды теплых полов – это электрические и водяные.
Электрические полы подразделяются еще на пленочные и кабельные. И те или те подвиды активно применяются при укладке под плитку, но многие специалисты строительного рынка советуют использовать кабельные полы, и причины такого совета следующие:
- пленка имеет гладкую поверхность и не сможет каждый раз удерживать тонкий раствор или же плиточный клей, вследствие чего плитка не сможет плотно прилегать к поверхности.
Чтобы не допустить подобное, положите под плитку дополнительно слой цементного раствора на 5 см, но такое решение подойдет не для каждого помещения;
- в основе кабельных полов лежат кабельные маты и нагреватели. Они отличаются в зависимости от высоты поднятия пола после укладки напольного покрытия, т.е. в нашем случае плитки. Минимальный уровень поднятия составляет 3 см цементного раствора, а маты нужно заливать самовыравнивающимся раствором в минимальном количестве.
Однако независимо от того, какой вид теплого пола вы укладываете под плитку, специальный плиточный клей должен иметь узкое назначение, то есть быть предназначенным конкретно для укладки плитки на теплые полы.
Какие инструменты и материалы потребуются
Перед самостоятельной укладкой теплого пола приготовьте следующий набор материалов и инструментов:
- скотч монтажный;
- теплый электрический пол;
- пенофол;
- песок;
- цемент для раствора;
- ведро или другая емкость;
- правило;
- мастерок;
- строительный уровень.
Процесс укладки теплого покрытия под плитку
В зависимости от толщины вашего напольного покрытия лучше выбирать тот или иной вид теплого электрического пола. Если толщина не слишком большая, то советуем для укладки выбирать нагревательные маты или инфракрасную пленку. Ниже мы расскажем об особенностях укладки покрытий обоих видов.
Как уложить теплый пол, состоящий из нагревательных матов

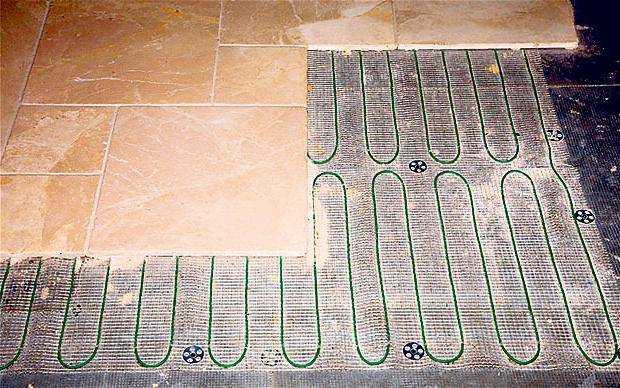

Что же представляют собой нагревательные маты. Это стекловолоконные армированные сетки, к котором прикрепляют экранированную секцию, обладающие такими характеристиками:
- максимальная толщина матов составляет 3 мм;
- наличие технологии соединения горячей и холодной части пола без муфт, что обеспечивает конструкции максимальную надежность;
- сетки обеспечивают проникновение материала для стяжки или клея для плитки.
- Укладка при помощи матов имеет такие особенности:
- перед процессом установки составьте специальную схему, где указывается размещение всей мебели и других предметов в комнате;
- после того как вы выбрали место для размещения терморегулятора, нужно оборудовать там распаечную коробку, сделать в стене канавки и основании пола для проводов соединения и температурного датчика.
Черновое покрытие нужно очень хорошо очистить от грязи, пыли и ненужных вещей. Чтобы связка специального клея с плиткой была надежной, сделайте его грунтовку.

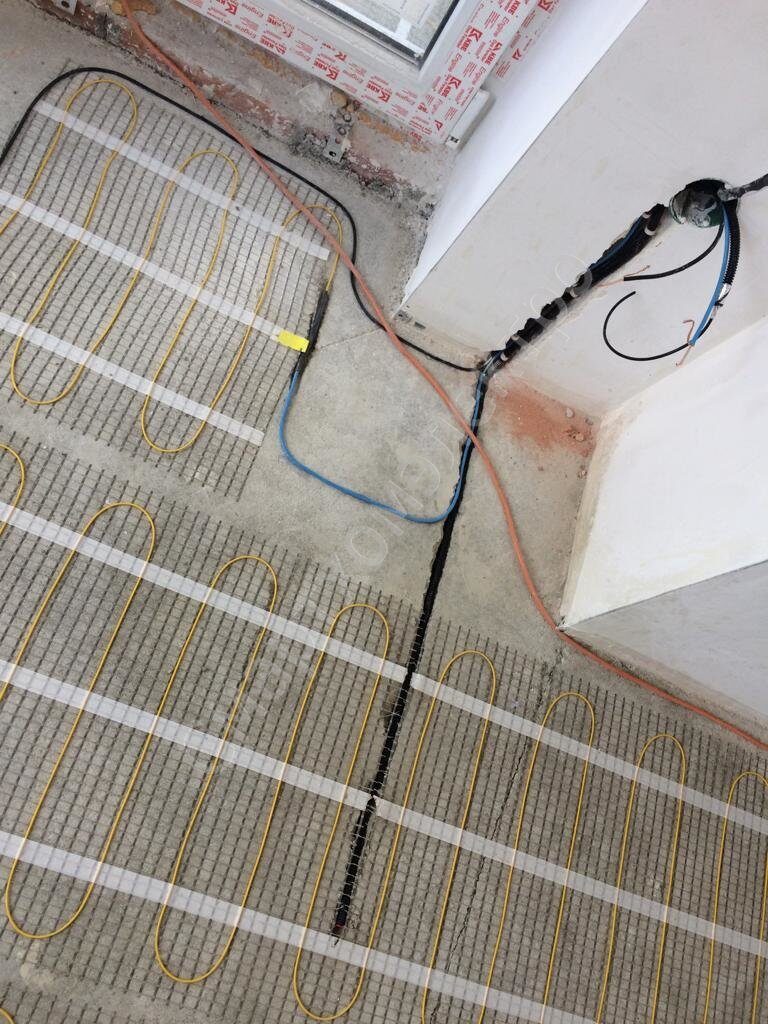

Датчик следует устанавливать внутри заранее приготовленного канала, который устанавливается так:
- просчитайте его глубину так, чтобы это не мешало укладывать плитку;
- располагайте канал на одинаковом расстоянии от кабельных витков;
- канал не должен пересекаться с кабелем нагревания или находиться в непосредственной близости от него.
При необходимости, благодаря каналу можно будет сменить быстро датчик теплого пола.
Когда вы провели все предварительные работы, можно приступать и к самой укладке конструкции. Теплоизоляционные мероприятия при этом не нужны, поскольку монтаж теплоизоляции может привести к тому, что кабель перегреется и выйдет из строя.
Укладка состоит из нескольких этапов. Для начала мат нужно раскатать по специально приготовленной схеме вдоль всей площади пола методом «змейки». Для этого при раскатывании может возникнуть необходимость разрезания стекловолоконной сетки. Это делать следует очень осторожно и внимательно, стараясь не повредить кабель:
- сделайте поворот и разрежьте сетку поперек;
- разверните мат при каждом цикле укладки от одной стены к следующей. Во время разворота нужно сохранять минимальное расстояние между витками 6 см;
- возникающие препятствия нужно обходить, чтобы расстояние до кабеля ровнялось порядка 5 см;
- удалите сетку частично, если не удается обойти препятствие. Вдоль него кладут свободный кабель;
- если помещение имеет необычную форму, то сетку можно и удалить, а кабеля укладывать в произвольной форме. Сильно гнуть при этом его не рекомендуется, при этом не забывать о соблюдении расстояния 6 см как минимум между витками.
А чтобы подключить его к терморегулятору нужно порядка 4 силовых проводов, а когда не хватает холодных концов, то нужно вырезать из мата нагревательный кабель, не вынимая при этом соединительную муфту из стяжки.
Окончательный этап укладки выглядит следующим образом:
- после того как вы мат разрезали и протянули, нужно его в разрезанном виде вновь скрутить в виде рулона, открыть на нижней стороне защитную полосу клейкой ленты, а затем опять раскатать его по всей поверхности пола;
- покройте все покрытие специальным плиточным клеем слоем до 7 см. Когда он высохнет, можете укладывать плитку;
- когда нагревательный мат уложен, подключите провода к электричеству, включается при этом терморегулятор, датчик и устройство защитного выключения.
Особенности укладки электрического пола с инфракрасной пленкой
Инфракрасная пленка, которой оснащены полы такого вида, представляет собой изоляционную крайне тонкую пленку до 1 мм, в которой внутри размещен электропроводный материал.
Подготовительные мероприятия практически не отличаются от варианта укладки пола на нагревательных матах. Однако нужно не забыть уложить теплоизоляционные материалы, а только сверху уже укладывать саму инфракрасную пленку листами параллельно, нельзя при этом класть их внахлест. Далее следует установить терморегулятор и проверить систему на работоспособность.
Теперь крепим монтажную сетку, чтобы при этом саморезы не смогли повредить контакты, а потом заливаем сетку стяжкой из цемента и песка. Вновь протестируйте систему на работоспособность.
Дождитесь, пока стяжка высохнет, и уложите плитку на специальный клей, обладающий термостойкими свойствами.
Включать инфракрасный теплый пол можно практически через месяц после укладки, когда плиточный клей высохнет наверняка.
Уход за теплым покрытием с плиткой
Многие после установки теплого пола под кафельную плитку интересуются тем, нужно ли как-то по-особенному ухаживать за таким напольным покрытием.
Однако уход за ним ничем не отличается от ухода за обычным напольным плиточным покрытием, где нет под ним обогрева. Вы можете смело применять все те же моющие средства, как и обычно при мойке плитки.
Однако нюансы в плане ухода все же небольшие существуют. Вот они:
- проводите влажную уборку пола почаще, поскольку он способен быстро сохнуть, а это способствует быстрому распространению пыли по помещению, что негативно отражается на здоровье жителей квартиры или дома;
- не применяйте для уборки средства, содержащие кислоту, а для придания покрытию блеска используйте теплую воду с размешанным в ней нашатырем в количестве одной столовой ложки;
- устаревшую грязь с плитки можно стереть при помощи смеси из жидкого мыла и сахарного песка, оставив ее на полу на 15 минут, а затем смыв чистой и теплой водой;
- плитку от мусора нужно чистить мягкой щеткой, особенно это касается твердых частиц грязи, которые царапают поверхность;
- не нужно специально передвигать мебель, чтобы она не находилась в местах непосредственного обогрева, так как это может негативно сказаться скорее на мебели, а не на поле.
Все эти нюансы и рекомендации позволят значительно увеличить срок эксплуатации вашего теплого пола.
Решение по укладке теплого пола под кафельную плитку отличное тем, что ваше помещение будет не только иметь красивый вид, но и хорошо обогреваться, так как обычное отопление не всегда способно оправдать наши ожидания в плане обогрева.
Видеоинструкции – Wunda
Установка
В нашем наборе видео есть обучающие ресурсы по установке всех наших продуктов. Следуйте нашему методу установки, и вы не ошибетесь!Теплый пол — обзор установки Rapid Response®
Теплый пол — это просто. — Не нужно копать полы — Быстрая и легкая установка — Выберите время нагрева и отделку полаСупружеская пара Наоми и Бен устанавливает полы с подогревом в своем доме
Посмотрите, как Наоми и Бен устанавливают систему подогрева пола Rapid Response® (теплая вода) на первом этаже своего дома.
Решения Wunda’s Screed для обогрева пола (UFH)
Обзор решений для обогрева пола на основе стяжки Wunda. Имея множество доступных креплений, мы можем предоставить вам инструменты для выполнения работы по-своему!Решения для обогрева пола Wunda Joist (UFH)
Обзор решений Wunda Joist, доступных как между панелями изоляции пола, покрытыми 200-микронным алюминием для Rapid Response®, так и в виде жестких алюминиевых распределительных пластин с омега-образными каналами для захвата труб.Коллекторы
Все видео, которые вам понадобятся для сборки и испытания под давлением наших коллекторов напольного отопления, а также о том, как подсоединить трубу напольного отопления к коллектору и нашим водонепроницаемым шкафам.
Как работает коллектор
В этом видео мы подробно расскажем о как работают наши коллекторы и что они делают.Как отрегулировать скорость потока в коллекторе
В этом видео мы покажем вам, как настроить скорость потока для вас расходомеры коллектора.Видео с инструкциями — Сборка коллектора, часть 1 — Монтаж стержней
В этом видео мы покажем вам, как собрать свой коллектор прямо коробка. Это видео посвящено крепление коллекторных стержней к стена.Как сделать видео — Сборка коллектора, часть 2 — Испытание под давлением
В этом видео мы покажем вам, как проверьте давление в коллекторе.
Видео с инструкциями — Сборка коллектора, часть 3 — Сборка насосного агрегата
В этом видео мы покажем вам, как соберите комплект для помпы и прикрепите его к коллектору.Как сделать видео — Сборка коллектора, часть 4 — Продувка коллектора
В этом видео мы покажем вам, как прочисти свой коллектор.Как подключить трубы напольного отопления к коллектору
Подробное руководство по подключение трубы теплого пола к ваш многогранник.Как собрать насос премиум-класса и коллектор из нержавеющей стали
В этом видео вы узнаете, как соберите свою Wunda Premium Насосный агрегат (для нержавеющей стали) коллекторы) и как обезопасить Насосная установка Wunda Premium для вашего Коллектор Wunda из нержавеющей стали.
Как собрать высокотехнологичный коллектор
Полное руководство по сборка Wunda High Tech Композитный армированный коллекторКак очистить расходомер
В этом видео мы покажем вам, как очистите свои расходомеры на вашем этаже коллектор отопления.Как заменить расходомер
В этом видео мы покажем вам, как заменить расходомер на коллекторе теплого пола.Как отрегулировать термостатическую головку коллектора
В этом видео мы покажем вам, как управляйте и регулируйте свой коллектор термостатическая головка.
Быстрое реагирование®
Видео, которые помогут вам установить плиты Rapid Response® непосредственно поверх существующего основания пола, а также видео, которые инструктируют, как очистить наш быстродействующий распылительный шланг Wunda и плитку непосредственно поверх нашей жесткой плиты Rapid Response®.Теплый пол — обзор установки Rapid Response®
— Не нужно копать полы — Быстрая и легкая установка — Выберите время нагрева и отделку полаУкладка плитки непосредственно на wundatherm высокой плотности
Напольные доски Wundatherm High Density позволяют укладывать плитку напрямую.
400 кПа Переходная доска перекрытия
Краткое, но всестороннее руководство по эффективному управлению поворотами с использованием нашей переходной доски для перекрытий 400 кПа, идеально подходящей для прохождения сложных поворотов и предотвращения поворота!Насосные установки
Обучающие видеоролики о том, как собрать наши одно- и двухконтурные насосные агрегаты, а также наши высокотехнологичные композитные насосные агрегаты.Как собрать насосную установку с одинарной или двойной петлей
Руководство по сборке насосных установок Wunda с одинарной и двойной петлей для наших комплектов для небольших помещений.
Как собрать высокотехнологичную насосную установку
Полное руководство по сборке насосных установок Wunda High Tech. Разработан специально для высокотехнологичного композитного коллектора Wunda.Как проверить под давлением насосную установку и коллектор премиум-класса
Полное руководство по опрессовке вашей системы. В этом видео рассказывается о насосной установке и коллекторе премиум-класса Wunda из нержавеющей стали.Как собрать насосную установку премиум-класса и коллектор из нержавеющей стали
В этом видео показано, как собрать насосную установку Wunda Premium (для коллекторов из нержавеющей стали) и как закрепить насосную установку Wunda Premium на коллекторе Wunda из нержавеющей стали.
Как сделать видео — Сборка коллектора, часть 3 — Сборка насосного агрегата
В этом видео мы покажем вам, как собрать насосный агрегат и прикрепить его к коллектору.Теплый пол — многотрубный
Теплый пол — многотрубныйГибкая доставка по Великобритании и коллекция доступны
Нужна помощь? Позвоните нам по телефону 01245 227630 или Нажмите здесь
Индивидуальные предложения и решения Запросить предложение
Категории
Категории
Нужна помощь?
Позвоните нам по телефону 01245 227630 Пн-Пт с 8:30 до 17:00
Мы гарантируем, что вы получите правильное решение для вашего проекта
Подготовка и установка степлерной системы
В этом видеоролике Мартин и Дэвид продемонстрируют вам шаги по установке напольного отопления с использованием стандартной системы скоб.
Также показано, как укладывать бифилярный узор (также известный как узор «улитка»), который обеспечивает более равномерную теплоотдачу, его легче укладывать с более близкими центрами и лучше всего работает с более высокими дельта-Т. В этом видео показан весь процесс укладки изоляции на DPM и черновой пол до торцевого соединения, и мы не демонстрировали стяжку, поскольку она обычно выполняется после заполнения и опрессовки.
Этапы укладки напольного отопления с помощью системы скоб:
0:10 – Раскатайте краевую изоляцию по периметру комнаты.
0:56 – Рекомендуется накрыть всю плату полиэтиленовой пленкой.
1:00 – Затем отогните полиэтиленовую юбку на краю изоляции и приклейте скотчем к полиэтиленовому листу.
1:11 – Разметьте пол центрами труб по вашему чертежу.
1:58 – При укладке труб используйте хомуты для фиксации фитинга.
2:58 – После завершения выполните окончательное подключение к коллектору.
Для получения дополнительной информации или помощи по продуктам Multipipe, пожалуйста, свяжитесь с нами сегодня по: линии технической поддержки — 01245 850799 или по основному номеру телефона — 01245 227630
Испытание под давлением вашей системы подогрева пола
В этом видео Мартин расскажет вам о правильной процедуре опрессовки вашей новой системы напольного отопления.
Очень важно слушать все шаги. Это гарантирует, что система может быть правильно проверена на наличие утечек, обеспечивая беспроблемную установку.
Этапы проверки давления вашей системы подогрева пола:
0:32 – Проверьте давление в сети, подключив манометр к коллектору.
1:42 – Перед присоединением манометра убедитесь, что вы заполнили резервуар.
1:52 – Подсоедините петлю от манометра к коллектору.
2:20 – Убедитесь, что расходомеры полностью открыты.
2:40 – Увеличьте давление до четырех-шести бар.
3:06 – Когда вы достигли стабильного давления, закройте порт и отсоедините тестер.
4:14 – Поддерживая давление в системе около часа, пора сбросить давление в коллекторе, доведя его примерно до полутора-двух бар.
5:02 – Убедитесь, что труба находится под давлением во время стяжки. При испытании под давлением вашей системы подогрева пола я предлагаю, когда это возможно, проводить влажное испытание; тем не менее, если вас беспокоят морозы, можно провести воздушное испытание.
Как сбросить настройки термостата HTRP
В этом видео мы покажем вам, как сбросить настройки вашего HTRP-термостата. Это всегда должно быть последним средством, и большинство проблем обычно можно решить без сброса, так как это также приведет к отмене регистрации в главном блоке управления.
Шаги по сбросу термостата:
0:13 – Сначала нажмите кнопку с галочкой, чтобы включить экран.
:17 — Теперь нажмите и удерживайте стрелку влево и стрелку вверх одновременно в течение 3 секунд.
0:22 — Нажмите стрелку вверх, чтобы перейти к настройке 47 (если вы нажмете и удержите, она перейдет на 5)
0:29 — Нажмите галочку, чтобы войти в настройку 0:34 — Нажмите галочку, чтобы подтвердить сброс.
Это займет некоторое время для сброса.
0:45 – Как только del исчезнет, нажмите галочку, чтобы сбросить термостат.
1:00 – Как только появится сообщение об использовании UFH, вы готовы к повторной регистрации.
Как установить время и дату
Давайте покажем вам, как установить время и дату для термостатов напольного отопления!
Важен, так как без установки этой детали программа могла бы выбрать неверный день недели. Это означает, что нагрев может не включаться, когда это необходимо! С пошаговыми инструкциями установка и запуск вашей системы — это простой процесс. Прелесть термостатов для теплого пола заключается в том, что после правильной настройки они очень хорошо обеспечивают стабильный контроль температуры.
Установка времени и даты на термостатах теплого пола:
0:08 – Вы можете начать установку времени и даты, нажав и удерживая галочку в течение 3 секунд.
0:13 – Затем нажмите стрелку вправо, чтобы перейти к часам, и нажмите галочку.
0:18 — Установите формат времени на 12 часов или 24 часа, затем нажмите галочку.
0:22 – Затем измените время с помощью стрелок вверх/вниз и с помощью стрелок влево/вправо перейдите к минутам.
0:38 – Теперь установите год и нажмите галочку.
0:44 — Затем установите месяц и нажмите галочку.
0:49 – Наконец, установите день и нажмите галочку, чтобы закончить.
Как настроить температурные режимы
В этом видео мы покажем, как установить температуру для вашей системы.
В отличие от большинства термостатов, вы можете установить температуру системы Multipipe и использовать таймер для установки времени использования каждой температуры. Однако, если вы не установите это правильно, это может привести к неправильному нагреву вашей системы.
Как установить программу
В этом коротком видео показано, как установить программу для вашей системы. Это необходимая информация, если вам нужны разные температуры в течение дня.
#TopTip мы рекомендуем, чтобы вы не превышали более 4 градусов температуры «включено» и «выключено» для оптимальной эффективности.
Rio Quantum – основные характеристики термостата для теплого пола
Новый квантовый термостат для теплого пола спроектирован таким образом, чтобы сделать установку полностью удобной для пользователя, выглядеть потрясающе и включать в себя множество функций и преимуществ для конечного пользователя.
Приятно, когда управление термостатом хорошо продумано, и понятно, что в этом продукте все учтено, когда дело доходит до его дизайна.
Некоторые основные характеристики термостата для теплого пола Rio Quantum:
0:30 – Тонкость. Термостат имеет толщину около 8,5 мм, примерно такую же, как у вашего смартфона.
0:40 – На изделии есть магниты, которые облегчают монтаж на заднюю панель.
0:55 – Включает в себя литий-ионную батарею, которой хватает примерно на два года.
1:09 — Полностью заряжается и совместим с зарядным устройством micro USB.
1:16 – Кнопочные элементы управления облегчают управление термостатическими элементами управления.
1:32 — Вы можете выбрать один из множества языков для чтения текста.
1:38 – Текстовые инструкции покажут вам, как легко настроить термостат для теплого пола.
Термостатический регулятор RIO – многотрубный
Бен представляет продукты из нашего ассортимента термоконтроллеров RIO, их настройку и полезные функции каждого термостата.
От программируемого термостата для полного управления зонами нагрева и настройками времени до термостатов с циферблатом для простоты для старшего поколения, наш ассортимент охватывает все, что между ними.
Квантовый термостат
Узнайте, как квантовый термостат Multipipe 230 В подходит для клиентов, которые ищут проводную альтернативу термостату с батарейным питанием.
Многотрубная интеллектуальная инновация
Узнайте, как серия термостатов Multipipe может предложить продукт для любого применения, необходимого для обогрева пола, с использованием передовых технологий для обеспечения самых надежных и современных решений.
Получите варианты, необходимые вам и вашему клиенту для разработки вариантов умного дома.
Как моторизованный TRV обеспечивает индивидуальную регулировку температуры в помещении
Мы обсуждаем, как мы выводим напольное отопление на новый уровень с помощью термостатического управления, предоставляя возможность предлагать индивидуальное регулирование температуры в помещении как для напольного отопления, так и для радиаторного отопления с помощью моторизованного TRV.
Мы рады, что можем предложить нашим клиентам систему теплых полов внизу и систему радиаторного отопления наверху — очень распространенная ситуация в наши дни. Что не так распространено, так это индивидуальный контроль температуры в помещении с помощью радиаторной системы.
Моторизованный TRV выводит термостатическое управление на новый уровень, обеспечивая дополнительный уровень регулирования.
Изделие подключается непосредственно к радиатору на клапане и может напрямую подключаться к термостату. Благодаря возможности подключения до шести термостатов TRV к одному термостату легко достижимо полное индивидуальное регулирование температуры в помещении. Наши термостаты обеспечивают комфортную жизнь.
Предоставляя вам полный контроль температуры, ваш дом будет лучше регулироваться как наверху, так и внизу.
Наш ассортимент сантехнических коллекторов – Multipipe
В этом видео Мартин из компании Multipipe показывает наш ассортимент доступных сантехнических коллекторов, в том числе санитарные коллекторы, радиационные коллекторы и новую технологию интеллектуальных коллекторов.
У нас есть система сантехнического коллектора для любых ваших потребностей. Если вам нужна горячая или холодная вода, мы обеспечим вас.
Предлагаемые нами варианты подходят как для радиаторных, так и для напольных систем отопления. На самом деле, наша новая система сантехнических коллекторов идеально подходит даже для многоэтажных конструкций.
Основные характеристики наших сантехнических коллекторов:
0:42 – Санитарный коллектор может использоваться для горячего и холодного водоснабжения. Одним из преимуществ является то, что он имеет бесшовную сантехнику. Он также легко крепится к стене с помощью направляющей.
1:12 – Еще один из наших популярных сантехнических коллекторов – радиаторный коллектор. Они доступны от двух до двенадцати портов.
1:25 – А вот и умный коллектор. Это объединяет радиаторные коллекторы и теплый пол в одном. В этой модели можно настроить воду на выходе из водопроводной системы разной температуры.
Заполнение и удаление воздуха из коллектора UFH
В этом видео Мартин проведет вас через правильную процедуру заполнения вашего нового коллектора UFH.
Когда дело доходит до заполнения систем теплого пола, очень важно выслушать все шаги, прежде чем начать. Это гарантирует, что в системе не останется воздуха, что обеспечит беспроблемную установку.
Этапы заполнения и удаления воздуха из коллектора UFH:
0:50 – Мы всегда начинаем заполнение систем напольного отопления с подачи пресной воды. Для этого отключите запорные вентили и включите датчик температуры.
1:07 – Затем откройте каждый из портов привода и снимите крышки с расходомеров. Закройте все расходомеры, кроме первого.
1:53 – Подсоедините замковые соединители шланга к подающему и вентиляционному отверстиям.
2:24 – Затем прикрепите шланги к верхнему и нижнему портам; как только вы заполнили первый контур, откройте следующий расходомер и повторите процесс его заполнения. Не забудьте закрыть каждый расходомер после его заполнения.
3:54 – Вы поймете, что пора переходить к следующему расходомеру, когда увидите постоянный поток воды.
5:42 – Перекройте шланг, перекройте водопроводный кран и закройте заливное отверстие.
6:22 – Наконец, удалите воздух из насоса и коллектора UFH, используя порт и ключи для удаления воздуха.
Цитаты UFH: что нам нужно от вас для вашей персональной цитаты – Multipipe
Мартин из компании Multipipe обсуждает, что вы можете предоставить, чтобы получить наилучшее индивидуальное предложение от Multipipe. Имея масштабный набор чертежей, подробно описывающих конструкцию пола и выбранное расположение коллектора, также обязательно укажите, какие источники тепла будут использоваться, области теплопотерь или зоны сильного остекления, какой выбор у вас есть для контроля температуры, а также предпочитаемый тип трубопровод.
Электронная почта [email protected] для любых дальнейших запросов, или позвоните нам по телефону 01245 227 630
Устранение холодных пятен: распространенные заблуждения относительно UFH — Multipipe
Мартин из компании Multipipe объясняет, как могут возникать холодные участки там, где трубы ранее не были проложены ниже.
Он также описывает распространенные методы устранения этих проблем с подогревом пола и обсуждает соображения, касающиеся напольных креплений, таких как туалеты и умывальники.
Традиционно люди не трубили в свои кухни. Теперь мы обнаруживаем, что если вы преобразуете эту кухню в комнату с другим дизайном, у вас иногда появляются холодные пятна на полу. Острова — один из примеров кухонной зоны, где трубы часто не убираются вниз. Это может привести к некоторым проблемам с подогревом пола в недавно переоборудованном помещении.
В настоящее время принято включать всю площадь пола при прокладке трубы на кухне. Если вы беспокоитесь о переносе тепла с вашего пола в кухонные гарнитуры, то укладка небольшого количества изоляции поверх пола перед установкой предотвратит возможные проблемы с подогревом пола.
Важно правильно установить пол с подогревом, чтобы избежать появления холодных пятен и других проблем с отоплением. И обязательно избегайте прокладывания труб под чем-либо, что можно прикрутить к полу.
На что обратить внимание при запросе расценок на пол с подогревом — Multipipe
В компании Multipipe мы всегда рады предоставить коммерческое предложение для ваших проектов по напольному отоплению. Чтобы сделать это правильно с первого раза и обеспечить быстрое рассмотрение вашего предложения, вот несколько вещей, которые следует учитывать, чтобы получить наилучшее возможное предложение.
Электронная почта [email protected] для любых дальнейших запросов, или позвоните нам по телефону 01245 227 630
Обеспечение хорошей работы труб в новых сооружениях или расширениях
Какие основные соображения следует учитывать, когда речь идет о хороших характеристиках трубы?
Что следует знать об утеплении пола при прокладке трубопровода в пристройках или существующих домах? При расширении или любой новой постройке частью строительных норм является изоляция конструкции пола.
В этом видео Мартин рассказывает о проверке теплоизоляции пола, чтобы обеспечить хорошие характеристики трубы после установки. Видите ли, обычно трубы крепятся скобами к изоляции.
Но в более старых домах может не быть изоляции внутри этой конструкции пола. Причина, по которой вам нужно смотреть на значение изоляции, заключается в том, что вы хотите убедиться, что она останавливает потерю тепла вниз. Чем лучше ваша изоляция под полом предотвращает утечку тепла, тем выше производительность трубы, которую вы получите от своей установки.
Теплые полы и потери тепла в трубах
В этом видеоролике Мартин из компании Multipipe объясняет, как области теплопотерь в трубах могут повлиять на ваш проект обогрева пола, и почему так важен расчет теплопотерь, особенно в старых зданиях, которые не соответствуют нормам теплопотерь.
Общепринятой практикой является установка труб близко друг к другу в местах с высокой степенью теплопотерь. Идея состоит в том, чтобы уменьшить расстояние между трубами, чтобы противодействовать потерям тепла в трубах. Все будет зависеть от плана, который у вас есть для вашего проекта обогрева пола, но, как правило, 150 интервалов — это то, что вам нужно.
Теплый пол дает вам определенную мощность, которая выражается в ваттах на квадратный метр. Просто будьте осторожны, если у вас есть старые свойства. Если они плохо изолированы, они могут быть особенно уязвимы к потерям тепла.
Если вас беспокоят потери тепла в трубах, вам следует рассчитать эту величину. Это то, что может повлиять на результаты любого проекта по напольному отоплению.
Правильный коллектор напольного отопления для различных источников тепла
В этом видео Мартин из компании Multipipe обсуждает, как Multipipe помогает выбрать идеальный коллектор напольного отопления для ваших проектов трубопроводов, основанных на различных источниках тепла.
