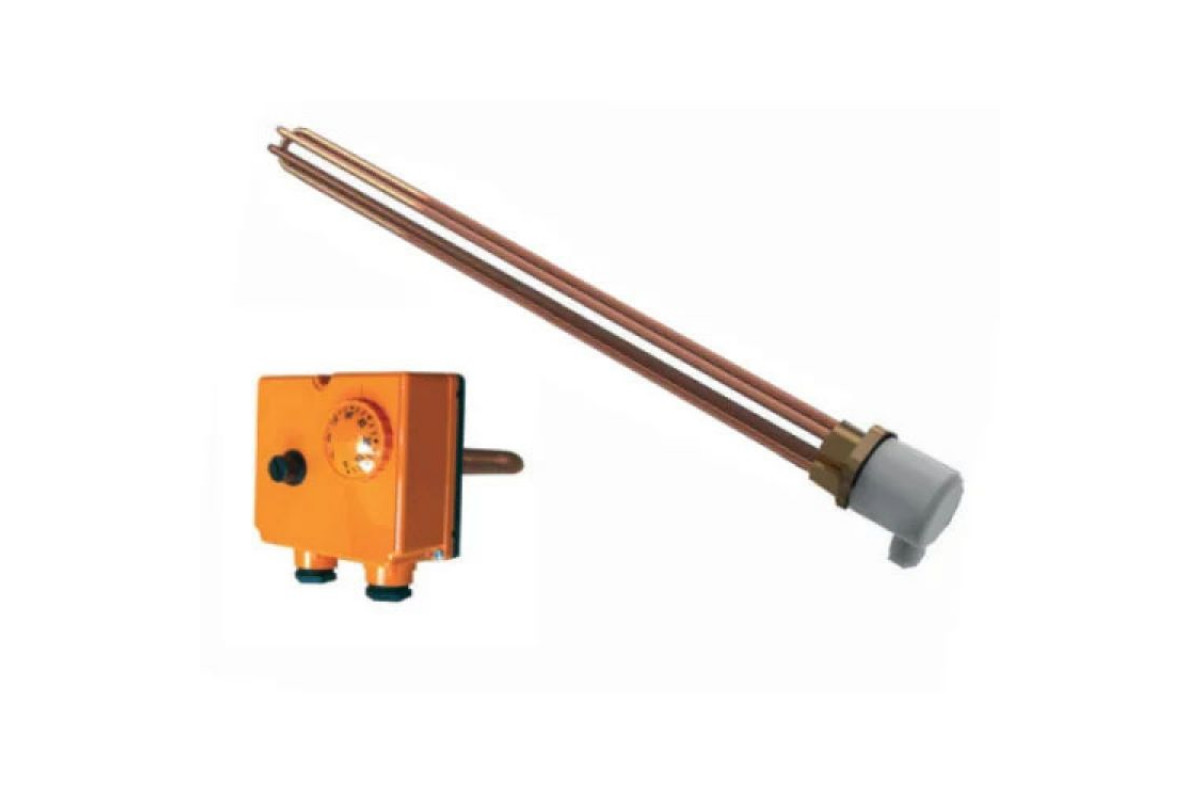

Опубликовано Устройство электронно стержневого термостата для тэна водонагревателя
Содержание статьи:
Бойлер – прибор для подогрева воды. Важной составляющей деталью, предназначенной для удержания заданных температурных показателей, является терморегулятор. Элемент контролирует указанные значения прибора во избежание перегрева. Также он обеспечивает безопасность при эксплуатации бойлера.
Особенности терморегулятора
Терморегулятор для водонагревателя
Термостат, являющийся элементом защитной системы водонагревателя, позволяет определить количество горячей жидкости в электрическом приборе. Красная индикаторная лампочка обозначает незавершенный процесс нагревания воды. Механизм поддерживает заданную температуру в бойлере, своевременно запуская и прекращая функционирование ТЭНа.
Деталь обеспечивает защиту и безопасность в случае повышения температуры и внутреннего давления, в результате которого может произойти взрыв или серьезная поломка герметичного корпуса.
Популярные модели
При выборе термовыключателя учитывается мощность и объем нагревающей детали. Основные модели:
- стержневой;
- капиллярный;
- электронный;
- биметаллический.
Стержневой термостат – трубка, которая при достижении заданного значения температуры в бойлере линейно расширяется и давит на выключатель. Ширина детали – 1 см, длина – от 25 до 45 см. Нормальное функционирование прибора начинается после снижения градуса жидкости внутри бойлера. Преимущество – доступная цена. Недостаток – неточное определение показателей из-за быстрого остывания трубки, которое связано с близким расположением терморегулятора к клапану подачи холодной воды.
Капиллярный термостат представляет корпус с переключающейся капсулой, содержащей контрастную жидкость.
Электронный термостат – современный вид, подходящий для новых моделей бойлеров. На изменение температуры внутри прибора реагируют два регулятора, обеспечивающие отключение питания при повышенном давлении или недостаточном количестве воды.
Стержневой и капиллярный термостаты представляют собой герметичные трубки с жидкостью внутри. В биметаллической модели располагаются пластины. Повышение температуры способствует изменению положения металлической части, что приводит к прекращению нагрева.
Терморегулятор отличается по выполняемой функции:
- регулируемый;
- защитный;
- регулируемо-защитный.
Автономное регулируемое устройство предназначено для поддержания установленной в определенном диапазоне температуры.
При высоких показателях контакты размыкаются, препятствуя дальнейшему нагреванию воды. После снижения температуры бойлер возобновляет работу.
Защитная модель при достижении максимальных показателей отключается только вручную. Термостат используется как дополнение в случае поломки основного регулятора. Во избежание взрыва бойлера необходимо установить значение в 95 градусов.
Регулируемо-защитный является универсальной моделью, предназначенной для поддержания оптимальной внутренней температуры и обеспечения безопасности при повышении показателей.
Критерии выбора конструкции
Проверка конструкции на работоспособность
В случае поломки терморегулятора лучше купить аналогичную модель. Перед приобретением нужно проверить технические характеристики товара:
- вид прибора;
- размер;
- способ закрепления внутри водонагревателя;
- сила тока и сопротивления;
- потребляемая мощность;
- выполняемые функции.
При выборе термостата важно определить ключевой элемент управления (автоматические датчики или электромеханические элементы), способ задавания температурных показателей (ручной или программируемый) и установки (накладные или врезные). Узнать характеристики регулятора можно в техпаспорте нагревателя.
Способы монтажа и подключения
Неисправность термостата не означает поломку бойлера. Правильная замена устройства обеспечит дальнейшее функционирование прибора. Признаками плохой исправности являются некорректная работа, произвольное отключение, неконтролируемый нагрев воды. Подключение терморегулятора после покупки и проверки технических характеристик товара происходит следующим образом:
- Отключить бойлер из сети для прекращения подачи воды и электроэнергии.
- Слить оставшиеся литры жидкости.
- Снять нижнюю панель водонагревателя для обеспечения доступа к нагревательным элементам.
- Извлечь предохранительное прижимное кольцо тена.
- Вынуть датчики сломанного термостата и регулирующего блока.
- Зафиксировать новый регулятор.
- Присоединить прижимное кольцо.
- Установить нижнюю панель.
- Заполнить бак водой, и включить бойлер.
Для проверки функционирования нового терморегулятора необходимо выставить минимально возможное значение температуры. Признак правильной установки – автоматическое отключение бойлера при достижении заданного показателя. После определения принципа работы прибора выставляется градус нагрева воды.
Основные виды креплений – накладные и врезные терморегуляторы. Первый используется при электронном управлении, второй – механическом. Для бойлеров с косвенным нагревом применяются терморегуляторы, работающие от отопительного прибора.
Основные виды поломок
Термостат для бойлеров
Перед заменой термостата необходимо определить техническую неисправность:
- циркуляция очень горячей воды;
- механическое повреждение трубки;
- недостаточное взаимодействие контакта термостата и сцепления нагревательного элемента;
- скачки напряжения;
- образование накипи внутри бойлера;
- неправильное регулирование нагревательного элемента.
При выявлении неисправности необходимо знать, как самостоятельно проверить терморегулятор для водонагревателя. Этапы диагностики:
- Извлечь термостат, перевести в режим на измерение силы сопротивления специальным мультиметром.
- Задать максимальное значения температуры, определить измерение при включении и отключении прибора.
Отсутствие реакции – признак поломки. Во избежание получения травм в процессе диагностики в домашних условиях без специальных знаний, соблюдения техники безопасности лучше обратиться к мастеру ремонтнику.
Отзывы покупателей
При выборе терморегуляторов для водонагревательных приборов потребители отдают предпочтение моделям с низкой стоимостью. Популярностью пользуются стержневые и капиллярные модели «Электролюкс», «Гарантерм», «Термекс». Согласно отзывам покупателей, надежным и простым в использовании является термостат с регулируемо-защитной функцией.
Срок эксплуатации бойлера зависит от нагревательных элементов и регуляторов, контролирующих показатели температуры.
Несвоевременная замена неисправных деталей приводит к поломке водонагревателя. Для обеспечения длительного срока эксплуатации рекомендуется регулярно проверять состояние термостата.
Термостат / терморегулятор температуры для любых бойлеров (прямого или косвенного нагрева), котельной
Прибор представляет собой цифровое высокоточное устройство со встроенным Wi-Fi модулем и возможностью программирования. Благодаря этому обеспечивается экономия энергии и вместе с тем максимальный комфорт. К примеру, по таймеру можно настроить нагрев воды к утру. Дистанционное управление через приложение NUT MICROART Climate Control с устройств Android, iOS или Windows позволяет включать нагрев воды в конце рабочего дня.
• контрастный экран на электронных чернилах с RGB-подсветкой
• модуль WI-FI для удаленного и локального управления
• три Soft-Touch кнопки для управления и настройки параметров
• кнопку сброса настроек на заводские установки
• встроенный высококачественный цифровой датчик температуры и влажности Texas Instruments
• клеммы для подключения питания, внешнего датчика температуры, исполнительных устройств.
Функции
Термостат NUT MicroART — это современное, многофункциональное устройство для управления температурой:
• накопителеё горячей воды
• теплых полов
• воздуха в помещениях
• приточного воздуха в системах вентиляции
• теплоносителя
• хладоносителя
Для этой цели к термостату могут подключаться следующие исполнительные устройства:
• электрические обогреватели любого типа
• электрические, газовые, жидкостные, твердотопливные котлы
• электрические кабели теплых полов
• нормально-открытые и нормально-закрытые термоэлектрические головки
• электрические приводы трехходовых клапанов (ПИ-регулирование)
• кондиционеры, управляемые сухим контактом, либо подачей сетевого напряжения
• двух- и четырехтрубные фанкойлы с DC-двигателями и управлением от сигнала 0-10В
• другие электрические устройства для управления, нагрева, охлаждения с управлением сухим контактом, либо подачей напряжения.
КОМПЛЕКТ ПОСТАВКИ
1) Термостат
2) Монтажная панель для варианта накладного монтажа
3) Пластина-держатель термостата
4) Выносной датчик температуры
5) Инструкция
особенности и виды, принцип работы, неисправности
Содержание статьи:
Нагрев воды в бойлере происходит так: вода попадает в теплообменник, ТЭНы нагревают жидкость до установленной температуры. При ее остывании нагревательный элемент отключается. Термостат для бойлера – устройство, которое поддерживает установленный температурный режим.
Особенности и виды термостатов
Стержневой термостат для бойлера
Термостат выполняет 3 функции:
- отключает нагрев воды, когда температура жидкости достигает нужного уровня;
- когда температура воды снижается ниже указанной величины, термостат включает ТЭНы;
- при перегреве бойлера терморегулятор отключает аппарат, чтобы предупредить его поломку.
Принцип работы простой: устройство замыкает контакты при охлаждении воды и размыкает при достаточном нагреве.
Термостат оснащают сигнальным индикатором. Когда устройство работает, индикатор горит, когда отключается – гаснет.
Различают 3 основных вида регуляторов.
Стержневой
Самый простой и доступный вариант. Это трубка из материала, способного к линейному расширению. При повышении температуры она увеличивается в размерах, давит на контакты и размыкает их. Когда вода охлаждается, стержень укорачивается и замыкает контакты. В зависимости от установленной температуры термостат располагается ближе или дальше к месту соединения.
Недостаток стержневой модели – неточность. Прибор установлен вблизи системы подачи холодной воды, поэтому охлаждается в большей степени, чем нагретая жидкость. В результате вода нагревается до более высокой температуры, чем указано.
Капиллярные
Состоит из трубки, сделанной из антикоррозийных материалов и капсулы внутри, заполненной контрастной жидкостью. Когда вода нагревается, она расширяется и давит на мембрану. Мембрана размыкает контакты. При охлаждении жидкость уменьшается в объеме и замыкает контакты.
Капиллярный термостат точнее, поскольку жидкости остужаются и нагреваются одновременно и одинаково.
Электронные
Электронный термодатчик для бойлера самый точный. Нагрев воды производится до указанной температуры. Благодаря собственной защите устройство работает дольше. Различают регулировочный и защитный вариант. Последний соединяется с защитным реле. Устройство отключает аппарат, если вода в баке отсутствует.
Биметаллические
Индикатором измерения здесь служит не жидкость в капсуле, а пластины из двух разных металлов. При нагревании и охлаждении металлические пластинки расширяются по-разному и изменяют свое расположение. При этом они замыкают или размыкают контакты ТЭНов. Плюс устройства – большая надежность и простота. Этот тип терморегулятора можно починить, так как его основной поломкой выступает неплотное замыкание.
- Электронный
- Биметаллический
- Капиллярный
Как выбрать термостат
Бойлер при покупке оборудуется регулирующим устройством. Но при выходе его из строя, владельцу приходится приобретать новый.
Терморегулятор для бойлера выбирают с учетом таких параметров:
- Модель должна соответствовать размерам водонагревателя, размерам трубчатого электронагревателя и его мощности. Для надежности лучше взять с собой технический паспорт изделия, чтобы на месте выяснить все параметры.
- Не стоит выбрасывать вместе с пришедшим в негодность устройством реле. Оно тоже поможет в выборе нужного термостата.
- Нужно учесть размеры собственно прибора, допустимую силу тока, сопротивление и другие характеристики.
Электронный термостат обеспечивает прогрев воды и снижает потребление тока.
Замена и подключение
Расположение термостата в водонагревателе
Поломка терморегулятора – нередкая проблема. Диагностика не сложная, выполнить ее по силам владельцу бойлера. Как прозвонить термостат на водонагревателе, описывается в инструкции.
- Устройство снимают с бойлера и переводят в режим измерения сопротивления.
- Указывают максимальную допустимую температуру и измеряют на контактах сопротивление. Если термостат не реагирует, он пришел в негодность. Починить его нельзя, нужно менять.
- Если терморегулятор отзывается, устанавливают минимальную температуру и вновь измеряют сопротивление тестером. Затем с помощью зажигалки прогревают корпус приспособления.
- Если терморегулятор исправен, при нагревании он должен разомкнуть контакты. При этом сопротивление на входе и выходе должно вырасти. Если вода продолжает нагреваться, устройство нужно менять.
Для прозвонки терморегулятора используют мультиметр
Термостат для любого бойлера установить гораздо проще, чем насос или теплообменник. Лучше всего купить такую же модель, но если марка аппарата редкая или эта модель устарела, можно подыскать другой вариант, соответствующий параметрам.
- Отключают аппарат от электросети, перекрывают подачу воды и сливают воду.
- Снимают нижнюю часть бойлера, получая тем самым доступ к ТЭНам. Удаляют прижимное кольцо нагревательного элемента.
- Изымают температурные датчики и модуль управления. Снимают терморегулятор и устанавливают на его место новый.
- Возвращают и фиксируют прижимное кольцо и устанавливают на место нижнюю панель.
- Проверяют работу прибора, заполнив бойлер водой и установив минимальные значения температуры. Если после нагрева до указанного значения, аппарат отключается, все в порядке.
По маркировке сломанного термостата проще найти новый. Не стоит сразу выбрасывать детали бойлера.
Самостоятельное устранение неполадок
Накипь в бойлере может стать причиной поломки термостата
Водонагреватель – достаточно простое устройство. Некоторые неисправностей в нем можно устранить, диагностику тоже можно выполнить самому. Если установлен электронный или программируемый блок управления, последний еще оповестит владельца о характере поломки.
Признаки неисправностей:
- вода не нагревается – «виноват» может быть и термостат, и температурный датчик, и ТЭН;
- на дисплее появляются данные о нагреве, не соответствующие истине;
- бойлер нагревает воду, но не отключается, когда температура жидкости достигает указанного значения; аппарат перегревается, отключить его можно только вручную, отсоединив от электросети;
- на механических бойлерах не горит индикатор, указывающий на функциональность терморегулятора.
Как проверить работу термостата на водонагревателе, указано в инструкции. Причины неполадок следующие:
- износ медной трубки в термостате – проще купить новый прибор, чем восстановить старый;
- неплотное замыкание трехконтактного терморегулятора и ТЭНа – положение контактов можно отрегулировать;
- сбой управляющего блока – элемент подлежит замене;
- появление накипи на ТЭНах, из-за которых нарушается контакт между нагревателем и термостатом – достаточно очистить ТЭНы;
- прибор вышел из строя из-за скачка напряжения – починить его нельзя.
Замену можно выполнить самостоятельно. Однако если бойлер находится на гарантии, нужно обращаться в сервисную мастерскую.
Ассортимент термостатов для бойлера
Терморегуляторы по размерам, форме, устройству отличаются друг от друга. Однако среди производителей этих приспособлений можно выделить лучшие. Это качественная, долговечная и надежная продукция:
- Devi – фирма из Дании, действует на рынке нагревательных элементов еще с 1942 г. Поначалу компания производила приборы для промышленных нужд. Но уже в 60-ые ассортимент расширили. Теперь она поставляет как бытовые, так и индустриальные нагреватели и терморегуляторы.
- Mondail Electronics Co – китайский изготовитель, предлагающий бытовую и электротехнику, и продукцию для легкой промышленности. Ассортимент включает также термостаты для разного типа бойлеров. По отзывам продукция вполне надежная и устойчивая к нагрузкам.
- RTCElectronics – южнокорейская компания. Специализируется на бытовой электротехнике разного вида. Особенность продукции – адаптация под нестабильную работу электросети, скачки напряжения, некачественную воду. Терморегуляторы компании очень популярны на российском рынке благодаря их устойчивости к неблагоприятным условиям эксплуатации.
- Techem – шведская компания. Главное предложение – устройства автоматизированного учета тепла, газа, воды и приспособления для регуляции параметров. Продукция качественная, но стоит дорого.
- Valtec – интернациональная организация, выпускающая инженерную сантехнику и электроприборы для бытового пользования. Продукция адаптирована под российские условия. Это очень распространенная марка в России.
Водонагреватель без термостата работать не может, это обязательный элемент прибора. Механические модели чаще оборудуются простым стержневым приспособлением. Более современные бойлеры оснащаются электронными приспособлениями, способными точно регулировать температуру жидкости.
терморегулятор для бойлера, как проверить электронный вариант для нагревателя
Термостат для водонагревателя является важным элементом устройства бойлера. Главная задача прибора состоит в поддержании заданного температурного режима нагреваемой жидкости, а у некоторых моделей он должен поддерживаться и при аварийном отключении электроприбора в случае возникновения неисправностей. Рекомендации по поводу выбора и установки подобного прибора будут рассмотрены в данной статье.
Особенности
Терморегулятор отвечает за безопасность работы водонагревателя и отключает нагревательный элемент в том случае, когда температура достигла заданного значения. Если термостат по каким-либо причинам отсутствует или неисправен, то при повышении температуры, а следовательно и давления внутри герметичного корпуса, может произойти взрыв. Поэтому от правильной установки и функционирования терморегулятора зависит безопасность окружающих. Современные модели снабжены функцией аварийного отключения ТЭНа при низком уровне либо полном отсутствии воды в баке, что очень удобно в случае перебоев с водоснабжением, плохим напором и частыми отключениями.
Принцип работы термостата достаточно прост. Он заключается в размыкании контактов ТЭНа при достижении температурой заданной отметки и в их соединении при понижении температуры жидкости ниже заданного значения. Практически все модели терморегуляторов снабжены индикаторной лампочкой, показывающей, в каком состоянии находится прибор: горящая лампочка обозначает работу нагревательного элемента, а погасшая говорит о том, что нагрев воды до заданной температуры произошёл, и бойлером можно пользоваться.
Нужная температура задаётся на специальном электронном табло или с помощью механического переключателя в зависимости от модели, и может быть изменена в любой момент по желанию пользователя.
Более современные и высокотехнологичные приборы в случае неисправности электрического нагревательного элемента моментально отключат его от сети и не допустят поражения электрическим током во время принятия душа при незаземлённом бойлере. Также некоторые модели терморегуляторов способны выполнять свои функции даже при отказе электроники.
В таких случаях происходит аварийное отключение прибора при достижении температуры 95 градусов, а в бойлерах последнего поколения – при 105 градусах.
Виды
Современные бойлеры, как правило, уже оборудованы термостатами, среди которых выделяют стержневые, электронные, биметаллические и капиллярные модели.
Стержневой термостат является самым распространённым типом бытовых терморегуляторов и представлен в виде небольшой трубки, линейно расширяющейся при повышении температуры и давящей при этом на реле выключателя. Обратный процесс с включением ТЕНов происходит при остывании воды в баке и понижении её температуры ниже заданных значений.
Среди достоинств моделей данного вида можно отметить невысокую стоимость приборов, к минусам относят некоторую неточность в работе, связанную с близким расположением устройства к системе подвода холодной воды, из-за чего работа термостата часто бывает не вполне корректной. В виду постоянного охлаждения прибор не успевает своевременно среагировать на нагрев жидкости и не отключает ТЭН. Поэтому температура воды из бойлеров, оборудованных стержневыми термостатами, часто превышает заданные значения.
Капиллярный термостат является наиболее современным образцом терморегулятора и представляет собой трубку, внутри которой размещена капсула, содержащая контрастную жидкость. При повышении температуры вода оказывает давление на мембрану, которая, в свою очередь, размыкает контакты нагревательного элемента. Данный вид термостатов отличается повышенной точностью и долгим сроком службы. Трубка, содержащая баллон, выполнена из антикоррозийных сплавов, в связи с чем агрегат не подвержен появлению ржавчины и окислению. Температурная погрешность капиллярных термостатов не превышает 3 градусов.
Электронный термостат снабжен защитным реле, останавливающим работу ТЕНа при пустом баке. Стоимость таких моделей несколько превышает цену более простых аналогов. Терморегуляторы данного типа устанавливаются на бойлеры известных мировых брендов, и отличаются высокой точностью, надёжностью и простотой в использовании. Особо технологичные модели имеют функцию программирования температуры и времени включения.
Биметаллические. Если в стержневых и капиллярных моделях индикатором изменения температуры является жидкость, находящаяся в запаянной трубке, то в термостатах этого вида роль жидкости выполняют металлические пластинки. При изменении температурного режима пластины изменяют своё расположение и размыкают или замыкают электрическую цепь.
По предназначению терморегуляторы подразделяются на регулируемые, защитные и регулируемо-защитные. Первые поддерживают температуру нагреваемой жидкости в определённом диапазоне и работают в автоматическом режиме. Достигая верхнего предела заданного значения, реле размыкает контакты, и нагрев воды прекращается. По достижении нижнего предела заданного температурного режима, реле замыкает цепь, и работа керамического или стального ТЭНа возобновляется.
Защитные термостаты предназначены для принудительного отключения нагревательного элемента по достижении заданных параметров нагрева. Включить нагреватель после такого отключения можно только вручную. Обычно такие термостаты ставят в качестве второго дополнительного прибора, предназначенного для отключения ТЭНа в случае отказа основного терморегулятора. Температура в защитных приборах устанавливается на отметке 95 градусов, что предотвращает закипание воды и возможный взрыв бойлера. Третий тип – регулируемо-защитный – является устройством, сочетающим в себе свойства первого и второго видов, и считается наиболее универсальным прибором.
По способу крепления термостаты для водонагревателей можно разделить на врезные и накладные модели. Первые используются при механическом управлении, вторые – при электронном.
Монтаж
Иногда случается такие ситуации, при которых нагревательный элемент водонагревателя функционирует исправно, а термостат по каким-либо причинам уже вышел из строя – не отключается или работает не корректно. В таком случае покупку нового водонагревательного прибора можно отложить и ограничиться самостоятельной заменой терморегулятора. Для этого следует взять технический паспорт бойлера и на основании его эксплуатационных свойств и технических характеристик выбрать подходящую модель.
Для более точного выбора следует переписать все данные с маркировки старого прибора, и на основании техпаспорта и этих данных вы сможете приобрести новый термостат.
Схема подключения и правила регулировки обычно прописываются в сопроводительной документации, поэтому перед началом самостоятельного монтажа рекомендуется внимательно ознакомиться с инструкцией.
Установка терморегулятора своими руками требует наличия определённых навыков и знаний в области электромонтажных работ. Очень важным является соблюдение правил техники безопасности, без знания которых работы начинать нельзя. Замена термостата должна проводиться только на аналогичную по своим техническим характеристикам модель, использование самодельного устройства для установки в бойлер заводского изготовления не допускается.
На первом этапе следует обесточить водонагреватель и прекратить подачу в него воды из системы водопровода. Затем необходимо слить имеющуюся жидкость и снять нижнюю панель прибора, открыв, тем самым, доступ к нагревательному элементу. После открытия крышки нужно снять прижимное кольцо и вынуть старый терморегулятор вместе с регулирующим блоком.
Далее следует установить и подсоединить новый термостат, поставить на место прижимное кольцо и произвести фиксацию нижней панели. После окончания установки нужно наполнить бак водонагревателя водой, включить нагревательный элемент и проверить работу нового прибора, выставив его на минимальное температурное значение.
Если термостат отключил ТЭН после того, как вода достигла нужной температуры, то установка была произведена правильно, и терморегулятор функционирует в рабочем режиме. На последнем этапе следует отрегулировать термостат, задав ему необходимые рабочие параметры.
Советы
Для того чтобы вовремя заметить сбои в работе прибора и принять меры к их устранению, следует знать основные причины поломок и их признаки. К самым распространённым неполадкам термостатов относятся:
- износ медной капиллярной трубки;
- плохое взаимодействие трёхконтактного терморегулятора и нагревательного элемента;
- сбой в регулировке и образование накипи на ТЭНе;
- выход из строя в результате скачков напряжения.
Признаки неисправности термостата:
- вода в бойлере не нагревается;
- на дисплее отображаются некорректные значения температуры, отличающиеся от реальных показателей прогрева воды;
- термостат не отключает ТЭН на заданной температуре, в результате чего происходит неконтролируемый нагрев воды, прекратить который можно, лишь отключив бойлер от сети;
- не горит лампочка индикатора на механических моделях.
Сразу же после того, как были замечены проблемы в работе прибора, рекомендуется сделать диагностику и определить возможность дальнейшей эксплуатации термостата. Для этого необходимо снять термостат с бойлера, выставить его в режим максимальной температуры и замерить сопротивление контактов на входе и выходе. Отсутствие реакции прибора говорит о неисправности и необходимости замены терморегулятора.
Если реакция все же была, то прибор нужно установить на минимальный температурный уровень и произвести повторное измерение. Затем следует зажечь свечу и нагреть над пламенем трубку термостата. При исправном приборе через несколько минут сработает реле, и произойдёт автоматическое размыкание цепи.
Значение сопротивления при этом должно стремиться вверх. Если этого не произошло, терморегулятор должен быть заменён на новый.
Термостат является главным регулирующим элементом бойлера. От его корректной работы зависит не только бесперебойное функционирование водонагревателя, но также комфортное использование и безопасная эксплуатация устройства.
Подробнее смотрите в следующем видео.
Как подключить бойлер косвенного нагрева к неавтоматизированном котлу
Бойлер косвенного нагрева разогревается теплоносителем от котла. Такой бойлер не может самостоятельно вырабатывать тепло из энергоносителя, — например, газа или электричества. Он представляет из себя большую емкость со змеевиком внутри, по которому протекает теплоноситель нагреваемый котлом, чем и обеспечивается нагрев воды и работа ГВС.
Ниже рассмотрим случай, когда нужно подключить бойлер косвенного нагрева к котлу не снабженному автоматикой, который сам не может управлять этим прибором. Такие котлы могут быть и вовсе энергонезависимыми – работают без малейшего участия электричества.
Нюанс в том, что для бойлера нам нужно минимум 70 градусов на выходе из котла, или лучше 80 градусов, чтобы вода подогревалась как можно быстрее.
Но возможно, что в радиаторную систему отопления нам нужно меньше, — 40, 50 или скажем 60 градусов, или же ее вовсе не нужно разогревать.
Котел придется разогревать значительно, а также применить трехходовой клапан с термоголовкой, который будет регулировать температуру в системе отопления, путем закрытия выхода на нее со стороны котла и перенаправления ее из обратки.
Схема
Подача и обратка раздваиваются, одна ветвь замыкается на радиаторы, вторая проходит через бойлер косвенного нагрева. В каждой ветви установлен циркуляционный насос.
Ветви работают поочередно, а всем управляет трехконтактный термостат, установленный в бойлере (на бойлере). Пока температура воды в бойлере приемлемая термостат замыкает контакт №1 – питание насоса системы отопления. Как только температура упала ниже заданного на термостате значения (45 градусов), он переключается, отключает цепь питания насоса системы отопления и включает в работу насос бойлера.
На подаче отопления стоит смесительный клапан с термоголовкой, через который часть потока с обратки подмешивается в подачу отопления, чтобы сделать жидкость на входе в насос заданной температуры – 30, 40, 50…. град.
Особенности
Необходим контроль за работой котла и недопущением значительного роста температурой на выходе из котла, так как потребляемая энергия отопительной системой ограничивается клапаном.
В случае роста температуры на котле до 90 градусов, котел тушиться, клапан открывается вручную полностью.
Система может работать только с дополнительной защитой от холодной обратки, если теплообменник чугунный.
Обратные клапана на обратках бойлера и отопления исключат обратный ток под влиянием включения насосов в параллельных цепях.
Если котел мощный, то его энергии хватит одновременно и на бойлер и на систему отопления. В этом случае, чтобы не дергать часто насос бойлера, нужно включить его напрямую к сети, т.е. через выключатель, чтобы была возможность в любой момент остановить или отключить на летний сезон. Теперь отопление будет работать все время, а бойлер будет подключаться изредка термостатом, после забора из него воды.
С котловым термостатом
Теперь рассмотрим, как можно подключить бойлер к котлу, у которого имеется электрическая регулировка температуры воды – установлен котловой термостат, с ручкой регулировки температуры воды.
Конфликт систем все тот же – на систему отопления достаточно, к примеру, 50 градусов, а на бойлер нам нужно подать 80 градусов, чтобы он быстренько нагрелся.
Но в этом случае будем управлять нагревом бойлера путем включения его насоса и путем разогрева котла до 80 градусов.
Помогут в этом два реле управления:
- №1 на насосы, которое, получив команду от термостата бойлера, переключает контакты – отключает насос отопления и включает насос бойлера.
- №2 – включает параллельно термостату на котле дополнительный термостат накладной, установленный на подаче из котла и настроенный на 80 градусов.
Если теплообменник чугунный то в системе должна быть обязательно защита от холодной обратки.
Как это работает
Получив команду от термостата бойлера (вода остыла до 45 град и ниже), реле №1 отключает отопление и включает насос бойлера.
Реле№2 по той же команде от термостата подключает параллельно к котловому теромстату другой, который настроен на 80 градусов и меряет эти градусы на подаче котла.
Теперь котел, получив от накладного термостата команду на разгон, разогревается до 80 градусов, и держит эту температуру.
Бойлер быстро нагревается.
После нагрева до 55 градусов, термостат в бойлере разрывает цепь, реле №1 отключает насос бойлера и включает отопление.
Реле №2 разрывает цепь и отключает накладной термостат, теперь котел снова ориентируется на встроенный термостат с установкой 50 градусов.
Все вернулось на исходную, только бойлер нагрет снова до 55 градусов.
Вода в системе отопления может успеть остыть. Если котел чугунный, то подача холодной воды на чугунину может разрушить ее. С чугунными котлами схему можно применять только с дополнительной защитой котла от холодной обратки.
В общем, самостоятельно сделать подключения бойлера к неавтоматизированным котлам, которые не умеют управлять бойлером, твердотопливыным, устаревшим и т.п. можно и своими руками. Как подключить бойлер мы только что рассмотрели.
как проверить, подключение и регулировка
Покупка водонагревателя – дело непростое, и подойти к нему нужно ответственно, ведь вы приобретаете прибор, от которого будет зависеть комфорт вашей семьи в течение нескольких последующих лет. Несмотря на то, что бойлер для домашнего использования – устройство не сложное и, к тому, же широко распространенное, выбор его часто становится настоящей проблемой.
Чтобы приобрести подходящий прибор, нужно знать много о разновидностях водонагревателей и об основных составляющих элементах данных приборов. В этой статье мы расскажем вам о такой важной части устройства бойлера как терморегулятор.
Назначение
Терморегулятор – это прибор, предназначенный для того, чтобы удерживать температуру воды в пределах заданных значений. Он выполняет функцию своеобразного «предохранителя», оберегая прибор от перегрева. Термостат контролируют температуру воды в баке, вовремя запуская и останавливая процесс нагрева.
Помимо автоматизации работы устройства, терморегулятор отвечает за безопасность использования водонагревателя. Ведь при повышении температуры выше нормы возрастает давление внутри бака, а неконтролируемый рост давления может привести к взрыву устройства.
Принцип работы
Несмотря на то, что практически каждый производитель оснащает бойлеры термостатами разного образца, принцип работы у всех устройств подобного рода будет один и тот же.
Для начала нужное значение температуры задается пользователем при помощи специального регулятора на панели управления водонагревателя. Далее вода нагревается до заданной температуры, при этом реле, установленное на термостате, размыкает контакты ТЭНа.
Когда вода в баке остывает, то есть, температура падает ниже нормы, реле вновь замыкает контакты, в результате чего запускается процесс нагрева воды.
Виды
Терморегуляторы, которыми оснащают водонагреватели, бывают нескольких разновидностей – стержневые, капиллярные и электронные. Рассмотрим каждую из них подробнее.
Стержневые
Стержневые терморегуляторы, пожалуй, самые старые из всех подобных приборов. Они представляют собой небольшую трубку длиной примерно 35 см, а шириной – 1 см. Под воздействием высокой температуры трубка увеличивается в размерах и надавливает на выключатель. Недостатком такой системы является невысокая точность, так как трубка может быстро остывать, заставляя бойлер работать дольше, чем нужно.
Капиллярные
Капиллярные терморегуляторы появились позже стержневых, но и они используются уже достаточно давно. Они также выполнены в виде трубки, но внутри находятся баллоны с жидкостью, плотность которой иная, чем у обычной воды. Когда происходит нагрев, жидкость увеличивается в объеме и баллон соприкасается с мембраной, отключающей прибор. Точность этого вида термостатов составляет +/- 3 градуса.
Электронные
Электронные терморегуляторы являются самыми современными и точными из всех вышеперечисленных. Для более совершенной работы они взаимодействуют с реле защиты, что позволяет аварийно отключать питание, если резервуар водонагреватель пуст.
Существует и иная классификация терморегуляторов, согласно которой данные приборы разделяются на следующие типы:
- электромеханические/электронные – в зависимости от ключевого элемента управления;
- простые/программируемые – в зависимости от способа задавания температуры;
- накладные/врезные – в зависимости от способа установки.
Как проверить исправность?
Даже самые качественные и надежные бойлеры иногда выходят из строя, и часто случается так, что причина неполадок в работе прибора – это поломка терморегулятора. Диагностировать подобную неисправность можно и в домашних условиях, не прибегая к помощи мастера-ремонтника.
- Чтобы выяснить, исправен ли термостат, нужно снять его с водонагревателя и перевести в режим измерения сопротивления.
- Затем задаем максимальное значение температуры и измеряем сопротивление на контактах ввода и вывода устройства. Если прибор никак не реагирует, вероятнее всего, терморегулятор неисправен.
- Если произошел отклик, переводим ручку регулятора на минимальное значение и вновь присоединяем щупы тестера к контактам.
- Далее берем зажигалку и нагреваем с ее помощью трубку термостата.
Через некоторое время должно сработать реле, размыкающее цепь, и значение сопротивления устремится вверх. Если этого не произошло, значит, терморегулятор сломан и нуждается в замене.
Подключение и регулировка
Если, проведя диагностику водонагревателя, вы выяснили, что терморегулятор неисправен, следует заменить этот прибор на новый. Сделать это вполне возможно своими силами.
- Отключаем водонагреватель от питания.
- Блокируем подачу воды к бойлеру, сливаем из бака остатки жидкости.
- Снимаем нижнюю панель прибора, открывая доступ к ТЭНу.
- Снимаем прижимное кольцо нагревательного элемента.
- Вынимаем датчики терморегулятора и регулирующий блок.
- Устанавливаем на место новый терморегулятор.
- Возвращаем на место прижимное кольцо нагревателя, закрепляем нижнюю панель.
Советы по выбору
Мы составили для вас краткий список рекомендаций, которые должны помочь в выборе и покупке нового термостата.
- Отправляясь в магазин за новым прибором, возьмите с собой технический паспорт водонагревателя. Зная необходимые параметры, продавец сможет подобрать подходящую модель термостата.
- Не спешите выкидывать сломанный термостат до того, как приобретете новый. Маркировка на отжившем свой век приборе – это полезные сведения, зная которые вы без труда сможете выбрать новый, такой же термостат, просто показав ее продавцу, или введя в поисковую строку интернет-каталога.
Если вы выбираете терморегулятор самостоятельно, ориентируйтесь на следующие характеристики: вид прибора, габариты, способ установки, рабочую силу тока, функционал (регулировка температуры и/или защита).
Частые неисправности и ремонт
Как и любой другой прибор, термостат подвержен разнообразным поломкам, которые могут происходить по причине как внешних, так и внутренних факторов. Перечислим наиболее частые неисправности, которые случаются с терморегуляторами, установленными в бойлерах:
- износ медной капиллярной трубки;
- плохое взаимодействие контактов терморегулятора и нагревателя;
- сбой регулировки нагревательного элемента;
- образование накипи;
- поломки, вызванные перепадами напряжения.
Вне зависимости от типа и причины неисправности, специалисты не рекомендуют производить самостоятельный ремонт терморегулятора. Сломанный прибор правильнее всего будет заменить – это самое безопасное и надежное решение проблемы.
Если возможности заменить теромрегулятор на новый нет, можно попробовать сделать это самостоятельно. Следующий видеоролик поможет вам сделать это правильно.
Термостат для теплого пола — Руководство для термостата поверхностного отопления
В этой статье мы расскажем о термостатах полов с подогревом или термостатах лучистого тепла или термостатах полов с подогревом, — термостатах, предназначенных для управления системами теплого пола. Прежде чем углубляться в различные модели термостатов, давайте подробнее поговорим о теплых полах и используемых системах. «Полы с подогревом» или «теплые полы» в США часто называют «лучистым отоплением», и для обогрева полов до оптимальной температуры в зимний период устанавливаются системы подогрева полов.
Несмотря на то, что в большинстве домов в США используется отопление на основе центральной печи или тепловые насосы, энергия этих систем HVAC не нагревает полы должным образом. Системы отопления, вентиляции и кондиционирования воздуха (например, печи или тепловые насосы) предназначены для нагрева воздуха и циркуляции горячего воздуха по помещению. Они сохраняют тепло в помещении, но не нагревают пол до желаемой температуры. В таких ситуациях вам будет холодно!
Решением здесь является «полы с подогревом» — система обогрева устанавливается под полом для поддержания надлежащей температуры зимой.Для создания «теплого пола» доступны два типа систем — электрическая или водная (известная как водяное лучистое отопление). Эти системы теплого пола регулируются с помощью специально разработанных термостатов, известных как термостаты с подогревом пола.
Термостаты для теплого пола
Как вы знаете, система подогрева пола устанавливается отдельно, независимо от общей системы отопления, вентиляции и кондиционирования в вашем доме. Термостаты, которые вы используете для систем отопления, вентиляции и кондиционирования воздуха (например, центральная печь или тепловой насос), могут не подходить для регулирования вашей системы теплого пола.Однако есть некоторые модели, которые совместимы как с системами отопления, вентиляции и кондиционирования, так и с системами теплого пола. Термостат Nest — классический пример, который можно использовать для регулирования систем теплого пола (подходит только для водяных излучающих систем). С другой стороны, такие компании, как Honeywell, Nuheat и SunTouch, имеют модели термостатов, предназначенные для систем напольного отопления. Давайте посмотрим на некоторые из лучших термостатов для систем лучистого теплого пола и на то, чем они отличаются друг от друга!
2 типа — Электрические и гидравлические термостаты
Как мы писали выше, существует два типа систем теплого пола — электрическая и водяная.Термостат, разработанный для системы электрического теплого пола, не подходит для системы водяного / водяного лучистого отопления (и наоборот). Поэтому мы перечислили 2 типа отдельно, чтобы избежать путаницы.
Электрические термостаты для теплого пола
Давайте сначала познакомимся с некоторыми из лучших моделей термостатов электрического теплого пола. Система электрического теплого пола использует электричество для обогрева полов (под ним устанавливается хорошо изолированное электрическое гнездо). Обычно они работают от сетевого напряжения — 110 или 240 вольт.Итак, вам нужен термостат сетевого напряжения, совместимый с системами теплого пола.
Программируемый термостат для теплого пола
Давайте сначала познакомимся с лучшими программируемыми терморегуляторами для систем электрического теплого пола. Программируемые термостаты можно запрограммировать так, чтобы они следовали предпочтительному графику (в зависимости от вашего образа жизни) и соответствующим образом управляли вашей системой отопления. Существуют также модели термостатов с поддержкой Wi-Fi для систем теплого пола, которые вы можете увидеть ниже (термостат Nuheat WiFi № 3), которыми можно управлять через Интернет.
# 1 — Honeywell Th215-AF-GA / U — Термостат подогрева пола
Honeywell — Электрический термостат для подогрева полаHoneywell (Th215-AF-GA / U) — один из самых продаваемых электрических термостатов для подогрева пола. Эта модель программируется на 7 дней и поставляется с датчиком температуры пола (для лучшего контроля температуры) и GFCI (защита от замыкания на землю), который необходим для систем линейного напряжения. Эта модель предлагает три режима обогрева: окружающий, пол и окружающий с режимами пола, которые можно настроить в соответствии с предпочтениями вашей системы.
Проверить цену и просмотреть подробности
Термостат с датчиком температуры пола обеспечивает постоянное поддержание заданной температуры полов (не становится слишком холодным / горячим). Если датчик температуры пола отсутствует, существует редкая вероятность того, что полы перегреются или станут слишком холодными, в то время как система подогрева пола пытается достичь температуры воздуха.
Следует помнить о технических характеристиках:
- Этот термостат подходит только для систем электрического теплого пола.
- Только резистивная нагрузка — убедитесь, что тип нагрузки вашей системы теплого пола резистивная.
- Максимальный ток составляет 15 А (120 или 240 вольт). Если ваша система отопления потребляет более 15 А, этот термостат несовместим.
- Максимальная мощность составляет 1800 Вт при 120 В и 3600 Вт при 240 В. Проверьте требования к мощности вашей системы теплого пола и убедитесь, что она находится в пределах указанной номинальной мощности.
# 2 NuHeat Термостат излучающего пола (двойное напряжение)
Nuheat Home — Термостат излучающего теплого полаНаш выбор №2 — это термостат NuHeat для систем электрического теплого пола.Эта модель программируется на 2 дня (будний / выходной), поставляется с 3,5-дюймовым цветным сенсорным дисплеем и совместима с двумя напряжениями (120 или 240 вольт). Эта модель поставляется с «Монитором использования энергии», который помогает контролировать потребление энергии в течение недели или месяца. Вы можете перепрограммировать свой термостат (на основе данных об использовании энергии), чтобы сэкономить электроэнергию и сэкономить на счетах.
NuHeat — Проверить цену
Хотя мы назвали Nuheat Home вторым выбором (из-за высокой цены по сравнению с Honeywell), эта модель на самом деле является одним из лучших доступных термостатов для пола с подогревом.Модель Nuheat home имеет два датчика температуры, датчик температуры пола и датчик температуры воздуха. Включена защита GFCI для предотвращения поражения электрическим током из-за утечки тока снизу.
Основные моменты:
- Подходит для всех типов систем электрического теплого пола. Поддерживает двойное напряжение (120/240 вольт)
- GFCI — обнаружение и отключение замыкания на землю встроено и настроено на утечку 5 мА.
- Тип пола — подходит для полов из плитки и камня.Предел отсечки температуры установлен на 82 ° F для деревянных полов (ламинат и паркетные полы)
- Поддержка языков: английский / французский / испанский
- Настройки — например, установка часов в 12-часовой или 24-часовой режим, яркость экрана, отображение температуры в ° C или ° F и множество других параметров настройки.
- Автоматический / ручной режим — Выберите «автоматический» режим, чтобы следовать запрограммированному расписанию, и «ручной» режим, чтобы обойти запрограммированное расписание и установить собственную температуру.
- 3 режима измерения температуры — как и в модели Honeywell выше, этот термостат может регулировать окружающий воздух, температуру пола или и то, и другое вместе в комбинированном режиме.
# 3 WiFi термостат для обогрева полов от NuHeat
Nuheat Signature — Wi-Fi термостат для подогрева полаНашим выбором № 3 является вариант WiFi вышеупомянутой модели — NuHeat Signature беспроводной / WiFi излучающий термостат для теплого пола. Эта модель имеет дополнительную функцию WiFi наряду со всеми функциями вышеперечисленной модели №2.Если вы предпочитаете термостат с поддержкой Wi-Fi для вашей системы теплого пола, Nuheat Signature — это модель goto.
Проверить цену и подробности
Nuheat Signature совместим с Amazon Alexa, Google Home, а также поддерживает протоколы IFTTT. Если в вашем доме установлен термостат Nest, Nuheat Signature может использовать датчики присутствия (внутри Nest) для экономии энергии, когда никого нет дома.
# 4 SunTouch Command — Термостат для подогрева пола
SunTouch Command — термостат для подогрева полаНаш выбор №4 — это SunTouch Command, который представляет собой 7-дневный программируемый термостат с подогревом пола с сенсорным экраном.Эта модель также оснащена датчиком температуры пола, и доступна опция измерения температуры воздуха. Цвет дисплея регулируется, а размер шрифта большой для удобства чтения.
Проверить цену и подробности
Регулируемый цветной дисплей и красочное кольцо можно настроить так, чтобы он соответствовал интерьеру вашего дома.
Основные моменты:
- 3,5-дюймовый сенсорный экран с ярким дисплеем, 7 дней программирования и мониторинг энергопотребления.
- Совместимость с электрическими системами теплого пола с номинальным током до 15 А.
- Совместимость с двумя напряжениями (120 В / 240 В) и защита GFCI включена.
- Доступны режимы измерения пола и воздуха.
- Датчик температуры пола — 15 футов 10K провод датчика, входящий в комплект поставки модели.
- К одному термостату можно подключить до 3 электрических матов для теплого пола (при условии, что комбинированная нагрузка находится в пределах спецификации)
Термостаты водяного теплого пола
Термостаты водяного теплого пола используются для регулирования водяных систем теплого пола, которые в основном являются системами водяного отопления.Системы водяного отопления обычно бывают двух типов: 1) Подземные системы — в которых трубы диаметром 1,6 см заглублены глубоко под полом; 2) Системы поверхностного монтажа — где трубы диаметром 1,2 см укладываются прямо поверх существующего пола. Гидравлические термостаты подходят для обоих типов систем водяного отопления, независимо от того, монтируются они под землей или на поверхности. Давайте посмотрим на некоторые из лучших доступных гидравлических термостатов.
# 1 Aube от Honeywell — Th240-28-01-B / U — Программируемый гидравлический термостат
Эта модель от Aube (от Honeywell) — наш выбор №1 среди гидравлических термостатов.Aube Th240-28-01-B / U — это 7-дневный программируемый многоцелевой термостат, подходящий для систем водяного теплого пола, милливольтных газовых каминных обогревателей, водяных систем котлов, систем лучистого отопления и систем обогрева сетевого напряжения.
Давайте посмотрим основные моменты:
- Совместим с широким спектром систем — 120 В, 240 В, милливольт и 24 В (низкое напряжение).
- Подходит для систем водяного отопления, газовых каминов, систем сетевого напряжения (например, отопления плинтусов).гидросистемы котлов и многое другое.
- Номинальный ток — 5А (резистивный)
- Защита насоса для предотвращения заклинивания насоса (включает насос на 1 минуту каждые 24 часа)
- Предупреждение о низком заряде батареи в течение 60 дней
# 2 Nest Smart Thermostat для напольных систем отопления
Если вы хотите установить интеллектуальный термостат для вашей системы водяного отопления, Nest — лучший вариант. . Если у вас уже есть термостат Nest в вашем доме, вы можете использовать ту же модель для управления своей системой водяного лучистого отопления.Термостат Nest оснащен функцией «истинное излучение» , которая специально встроена для систем лучистого отопления полов или систем радиаторного отопления.
Nest — хороший выбор (особенно с функцией истинного излучения), если вы ищете интеллектуальный термостат для регулирования всей системы отопления вашего дома (которая также включает в себя систему лучистого отопления в полу). Вам не нужно покупать отдельный термостат для системы теплого пола, если вы выбираете Nest (который также можно использовать для обычной системы центрального отопления).
# 3 Aube by Honeywell Th235-01-B / U — Непрограммируемый термостат водяного отопления
Наш выбор № 3 — непрограммируемый термостат жидкостного отопления от Aube by Honeywell. Если вы предпочитаете недорогую модель (без возможности программирования), эта модель — лучший выбор, который вы можете получить со всеми основными функциями. Эта модель в основном очень похожа на нашу модель № 1 в гидравлических термостатах (Aube Th240-28-01-B / U) без возможности программирования.
Давайте посмотрим на основные моменты:
- Совместимость с системами водяного теплого пола, системами центрального отопления, милливольтными системами и электрическими нагревательными приборами, использующими реле.
- Номинальный ток: 2 ампера (индуктивная нагрузка)
- Термостат низкого напряжения — 24 Вольт R, W
- Функция удаленного входа — изменение температуры по телефону (если у вас телефонный контроллер)
- Индикатор разряда батареи — до 60 дней.
- Защита насоса для предотвращения заклинивания насоса (включает насос на 1 минуту каждые 24 часа)
Как использовать термостаты и элементы управления котла
Термостаты котла и регуляторы центрального отопления не только упрощают использование котла, но и могут значительно снизить ваши счета за электроэнергию.Кроме того, в соответствии с законодательством Boiler Plus, контроль времени и температуры теперь также является важной частью системы центрального отопления.
Однако существует большая путаница в том, как использовать средства управления центральным отоплением, вероятно, из-за большого количества доступных типов и моделей. От таймеров котла до программируемых термостатов мы описали наиболее распространенные средства управления отоплением и то, что они могут сделать для вас.
Каковы преимущества управления центральным отоплением?
Прежде чем изучать различные типы термостатов котлов и регуляторов центрального отопления, полезно знать, какую пользу они могут принести вашему дому:
- Меньшие счета за электроэнергию
- Меньший углеродный след
- Отапливайте только помещения или участки, нуждающиеся в обогреве, а не всю собственность
- Запланируйте включение обогрева, когда оно вам нужно, и выключение, когда вы его не используете
Отключение термостата всего на 1 градус может сэкономить вам 80 фунтов стерлингов на счетах за электроэнергию в течение года, что также может привести к сокращению углеродного следа более чем на 300 кг в год.
Объяснение управления центральным отоплением
По оценкам, около 800 000 домов в Великобритании (4%) не имеют какой-либо формы управления центральным отоплением, а 70% используют полный набор средств управления. Существует несколько типов термостатов котлов и регуляторов центрального отопления, в том числе:
- Встроенная система управления котлом
- Таймеры котла
- Комнатные термостаты с циферблатом
- Цифровые программируемые комнатные термостаты
- Умные термостаты
- Термостатические радиаторные клапаны
Мы познакомим вас с каждым типом термостата котла и системой управления центральным отоплением, чтобы вы знали, как их использовать наиболее эффективно.
Встроенное управление котлом
Ваш котел, скорее всего, будет иметь собственный набор органов управления на передней панели агрегата, который отлично подходит для управления вашим отоплением, если ваш котел легко доступен, но не так много, если он установлен в гараже, на чердаке или снаружи.
Один из самых простых. Ваш котел, скорее всего, будет иметь простое управление, включая переключатель включения / выключения. Это либо отключит отопление и горячую воду, либо одно из двух. Возможность управлять ими по отдельности может быть полезна, если вы хотите выключить отопление в летние месяцы, но по-прежнему нуждаетесь в горячей воде.У вас также могут быть регуляторы температуры на вашем котле. Это позволит вам изменить температуру, до которой котел нагревает воду, поэтому рекомендуется настроить ее соответственно как зимой, так и летом.
Таймеры котла
Этот механический таймер позволяет контролировать время, в которое котел включен или выключен. Они часто бывают круглыми, с часами дня (разбитыми на слоты, обычно по 15 минут) и вкладками, которые можно вставлять и снимать.
Хотя таймеры котла могут использоваться для управления включением и выключением котла, их нельзя использовать для установки температуры. Для этого вам также понадобится отдельный регулятор температуры, например, термостат.
Такого типа управления должно хватить, если вам нужно, чтобы котел включался и выключался в одно и то же время каждый день. Если вы хотите, чтобы центральное отопление включалось и выключалось в разное время каждый день, тогда вы не сможете полагаться на таймер бойлера для этого.
Комнатные термостаты с циферблатом
Комнатные термостаты будут включать обогрев до тех пор, пока в комнате не будет достигнута заданная вами температура.Как только желаемая температура будет достигнута, они выключат нагрев. Комнатные термостаты устанавливаются на стене с круглым циферблатом со стрелкой, отмеченной на нем, указывающей на температуру, которая отображает его.
Термостаты должны иметь возможность измерять температуру воздуха вокруг них, поэтому важно держать их подальше от занавесок и всего остального, что может блокировать поток воздуха.
Существует распространенное заблуждение, что включение термостата быстрее обогреет ваш дом.На самом деле это не сработает, так как вашему дому потребуется столько же времени, чтобы достичь требуемой температуры, но затем он будет продолжать нагреваться, пока не достигнет более высокой температуры, до которой вы его подняли.
Цифровые программируемые комнатные термостаты
Программируемый термостат позволяет вам контролировать включение и выключение обогрева, а также задавать температуру через цифровой интерфейс. Многие модели позволяют создавать программы для будних и выходных дней отдельно, чтобы учесть разные расписания.
Некоторые из более продвинутых опций позволят вам ввести различный график отопления для каждого дня недели.
Умные термостаты
Интеллектуальные термостаты обеспечивают высочайший уровень контроля над системой отопления вашего дома. Хотя функции различаются в зависимости от модели, интеллектуальные термостаты обычно позволяют программировать и контролировать отопление онлайн или с помощью смартфона. Другие функции могут включать:
- Чувствительность к погодным условиям
- Способность учиться и адаптироваться к своим распорядкам
- Геолокация, позволяющая распознать никого в доме
Некоторые из самых популярных брендов — это Nest, Hive и Honeywell.Вы можете найти полное руководство по умным термостатам здесь.
Термостатические радиаторные клапаны
Хотя термостатические радиаторные клапаны не управляют напрямую котлом, они могут помочь поддерживать в ваших комнатах желаемую температуру.
Термостатические радиаторные клапаны работают, контролируя поток теплой воды через радиатор, уменьшая его, когда температура достигает определенного уровня. Они определяют эту температуру по окружающему воздуху, поэтому лучше не использовать крышки на радиаторах с термостатическими клапанами.
На клапане будет ряд символов или чисел (часто 1-6), которые представляют уровень тепла, исходящего от радиатора, при настройке 3 обычно температура в помещении составляет около 20 ° C.
Не рекомендуется устанавливать TRV на радиаторы в комнатах, в которых также есть настенный интеллектуальный термостат, поскольку они будут конкурировать за контроль температуры в помещении.
Также теперь доступны интеллектуальные радиаторные клапаны, которые можно подключить к интеллектуальному термостату для управления теплопроизводительностью радиатора со смартфона, где бы вы ни находились.
Зональное отопление
Во многих домах есть возможность включать и выключать только центральное отопление для всей собственности, с TRV на радиаторах для установки температуры.
При установке новой системы центрального отопления можно настроить зональное центральное отопление, что позволит вам разделить дом на 2 или более зон. При многозональном отоплении можно настроить центральное отопление на разные значения температуры и времени.
Переход на зональную систему отопления дает вам гораздо больший контроль над вашим центральным отоплением и поможет увеличить потенциальную экономию ваших счетов за электроэнергию.
Котел Плюс
В 2018 году был принят новый закон, призванный повысить эффективность домов в Великобритании. Согласно законодательству, известному как Boiler Plus, все газовые и масляные котельные должны теперь включать в себя контроль времени и температуры.
Для котельныхCombi также потребуется одно из следующего:
- Интеллектуальное управление
- Погодная компенсация
- Компенсация нагрузки
- Рекуперация тепла дымовых газов
Когда лучше всего устанавливать регуляторы котла?
Никогда не рано получить больший контроль над центральным отоплением и ГВС, модернизировав существующие или купив новые.
Если ваш существующий котел был установлен более 8 лет назад, то пришло время подумать о замене, и установка нового котла — наиболее экономичное время для установки новых элементов управления. Таким образом, вы получите более эффективную систему обогрева и получите больший контроль над ней, чтобы еще больше повысить эффективность.
Используя Boiler Guide, вы можете бесплатно получить расценки на установку котла от высококвалифицированных инженеров в вашем районе, заполнив нашу простую онлайн-форму.С вами свяжутся до 3 установщиков котлов, каждый из которых предоставит вам предложения для сравнения, что даст вам наибольшие шансы найти наиболее конкурентоспособную цену.
Лучший термостат для котла — Выгодные предложения на термостат для котла от global термостат для продавцов котла
Отличные новости !!! Вы попали в нужное место для термостата для котла.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний термостат для бойлера в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели термостат для бойлера на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в терморегуляторе для бойлера и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести термостат для бойлера по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
Boiler Plus — системы управления домашним отоплением Honeywell
Что означает Boiler Plus при установке системы управления домашним отоплением Honeywell?
Установка газовых котлов
(обычно управление отоплением и накопленной горячей водой)
Вам необходимо установить газовый котел с классификацией котла не менее 92% ERP.Органы управления, используемые с этим котлом, ДОЛЖНЫ обеспечивать контроль времени И температуры (обычно это называется блокировкой котла).
ALL Таймеры и программаторы Honeywell, которые комбинируются с комнатными термостатами или программируемыми термостатами, обеспечивают блокировку котла, а соответствуют требованиям Boiler Plus при использовании с системными котлами. Соответствующие регуляторы отопления для использования с комбинированными котлами подробно описаны ниже
.Установка комбинированных котлов
Вам необходимо установить газовый комбинированный котел с классификацией котла минимум 92% ERP.Затем вам необходимо установить элементы управления, обеспечивающие блокировку котла. Кроме того, система отопления должна иметь одну из четырех дополнительных мер по повышению энергоэффективности, а именно:
- Системы рекуперации тепла дымовых газов
- Погодная компенсация
- Компенсация нагрузки
- Интеллектуальный термостат с функциями автоматизации, оптимизации и подключения
Примечание: установка устройств рекуперации тепла дымовых газов и компенсации погодных условий не будет соответствовать строительным нормам, ЕСЛИ также не будет установлен контроль времени и температуры.
Следующие далее программируемые термостаты и многозонные регуляторы Honeywell соответствуют требованиям Boiler Plus .
Следующие ниже регуляторы отопления Honeywell соответствуют требованиям Boiler Plus при использовании с комбинированным бойлером и квалифицируются в соответствии с разделом о компенсации нагрузки или как «умный термостат».
Программируемые термостаты серий T3 и T4
|
Интеллектуальные термостаты серии T6
|
Evohome Многозонный программируемый термостат Smart Connected
|
Солнечные часы RF 2 Пакеты
|
