Монтаж гибкой черепицы ТЕХНОНИКОЛЬ SHINGLAS Пошаговые секреты мастерства — ТЕХНОНИКОЛЬ SHINGLAS

Девять форм нарезок и 74 цветовых решений — гибкая черепица ТЕХНОНИКОЛЬ SHINGLAS имеет уникальный ассортиментный ряд! Удивительные и разнообразные коллекции позволяют подобрать единственно верное решение кровли, создавая безупречный облик всему зданию.

Технология укладки гибкой черепицы довольно проста, но есть общие особенности монтажа, а также нюансы крепления у каждого вида формы нарезки, которые мы рассмотрим ниже.

Транспортировка и хранение

Во-первых, упаковка с гонтами гибкой черепицы ТЕХНОНИКОЛЬ SHINGLAS имеет небольшой вес, поэтому легко переносится руками, не требует привлечения грузоподъемных механизмов и специальных приспособлений. Небольшими партиями их можно перевозить даже в личном автомобиле. Однако на этапе перевозки очень важно не испортить материал. Так, ни в коем случае нельзя ставить поддоны с материалами друг на друга – они могут деформировать гонты черепицы.

Переносить упаковки с черепицей можно только ребром (как показано на рис.).

Во время монтажа упаковки, как и отдельные гонты, не стоит складывать на перегибе конька.

Еще одна особенность – прежде чем вскрывать упаковку, её необходимо немного согнуть и встряхнуть. Это заметно облегчит извлечение слежавшихся гонтов.

Для минимизации цветового дисбаланса (образования цветовых пятен) кровельного покрытия гонты из 5-6 упаковок стоит перемешивать между собой.

Разметка

Непосредственно перед монтажом на подкладочный ковер наносится разметка. Она является общим ориентиром, по которому можно выравнивать листы гибкой черепицы по вертикали и горизонтали в процессе укладки. То есть гонты не укладываются четко по линиям этой разметки. Но она особенно хорошо выручает, если крыша имеет закругления или скаты.

Учитывая габариты любой кровли лучше всего разметку делать с помощью строительной шнурки.

Разметка наносится в виде сетки, в которой горизонтальные линии имеют шаг, равный пяти рядам черепицы (70-75 см), вертикальные – один метр, по размеру одного гонта гибкой черепицы.

Ассортимент

В ассортименте гибкой черепицы производства ТЕХНОНИКОЛЬ – девять форм нарезок: «континент», «атлантика», «вестерн», «дракой зуб» — формы многослойной черепицы, «аккорд», «соната», «брикс», «бобровый хвост», «трио» — формы однослойной черепицы.

Каждая из форм представлена в разнообразной цветовой гамме.

Например, форма нарезки «континент» представлена серией аналогичного названия с четырьмя оттенками: «Европа», «Америка», «Азия», «Африка». Наиболее большая коллекция цветов у нарезки «драконий зуб» — 18 оттенков в коллекциях «Джаз» и «Кантри».

Определиться с формой нарезки, коллекцией и оттенком, а также примерить ту или иную коллекцию на модели жилого дома можно на сайте ТЕХНОНИКОЛЬ SHINGLAS.

Монтаж

Рассмотрим монтаж гибкой черепицы ТЕХНОНИКОЛЬ SHINGLAS в подробностях, на примере двухслойной гибкой черепицы формы нарезки «драконий зуб».

На длинных скатах укладка гонтов черепицы ведется снизу вверх – от карнизного свеса до конька кровли, от центра нижнего края, чтобы было легче выставлять черепицу по горизонтали.

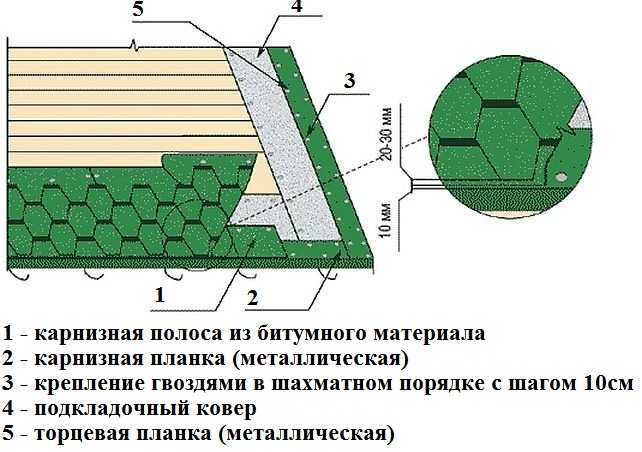

Процесс монтажа гибкой черепицы начинается с укладки стартовой полосы вдоль карнизного свеса. Она делается из специальной коньково-карнизной черепицы. Она не имеет «лепестков» какой-либо формы нарезки, состоит из трех частей и крепится на 12 кровельных гвоздей – шесть гвоздей вверху, шесть – внизу. В последующем они будут закрыты первым рядом черепицы.

Также стартовую полосу можно сделать самостоятельно — из гонта рядовой однослойной черепицы, аккуратно отрезав кровельным ножом у гонта «лепестки». В случае с нарезкой «драконий зуб» стартовую полосу делают из рядовой черепицы, без обрезки.

Стартовая полоса укладывается на подкладочный ковер с отступом от перегиба карнизного свеса на 1-2 см. При угле наклона кровли более 45 градусов отступ необходимо увеличить на пару сантиметров. При укладке первого ряда гибкой черепицы тыльная сторона материала хорошо промазывается битумной мастикой ТЕХНОНИКОЛЬ ФИКСЕР и дополнительно фиксируется кровельными гвоздями.

У всех гонтов гибкой черепицы на тыльной стороне есть специальные защитные полосы. При укладке многослойной черепицы в нарезке «драконий зуб» коллекций «Джаз», «Кантри» и «Ранчо», в отличие от всех остальных видов и коллекций, защитная пленка не снимается. Эта пленка нужна исключительно для транспортировки гонтов, чтобы они не слипались между собой.

При работе с другими формами и коллекциями пленка снимается, так как она защищает клеящий слой.

У процесса монтажа гонтов «драконий зуб» есть еще одна особенность – полосы укладываются со смещением вертикального шва не менее чем на 15 см таким образом, чтобы «лепестки» верхнего ряда полностью закрывали крепление нижележащего ряда.

Первый ряд укладывается от нижнего края стартовой полосы с отступом в 1-2 см, полностью прикрывая гвоздевое крепление стартовой полосы. Со стороны фронтона область крепления необходимо промазать мастикой ТЕХНОНИКОЛЬ ФИКСЕР – шириной примерно 10 см и толщиной не более 1 мм.

Напомним, что укладка гонтов ведется от центральной оси кровли, поэтому у фронтонного свеса длинных скатов гонт, возможно, придется отрезать на необходимую ширину. Но надо учесть, что она не должна быть меньше 20 см и крепится минимум двумя гвоздями.

Верхний угол крайнего гонта у фронтонной планки подрезается для обеспечения отбоя воды.

Общий момент для всех форм нарезки — в процессе укладки каждый последующий ряд полос укладывается со смещением на поллепестка.

Гонты гибкой черепицы ТЕХНОНИКОЛЬ SHINGLAS крепятся на оцинкованные кровельные гвозди с широкой шляпкой 30 мм, длиной 3,5 см.

У каждой формы нарезки свое количество точек гвоздевого крепления.

Они прибиваются вдоль специальной линии, которая есть на каждом гонте, и нанесена в заводских условиях. Это очень удобно – ошибиться крайне трудно.

Отметим, что количество гвоздей на гонте также зависит от угла наклона кровли – если она меньше 45 градусов. Например, в нарезке «драконий зуб» на один гонт хватает пяти гвоздей, если угол больше – то восемь.

Кровельные гвозди должны входить ровно и шляпка не должна «утапливаться» в черепицу. При этом каждый гвоздь должен крепить сразу два гонта – по отмеченной линии верхний гонт и верхнюю часть нижнего гонта. Это напрямую влияет на устойчивость и надежность всей конструкции из гибкой черепицы. Важно! При крепеже трехслойной гибкой черепицы форм нарезки «континент» и «атлантика» надо использовать кровельные гвозди длиной 45 мм.

Общая схема размещения гвоздевых креплений и места нанесения мастики в зависимости от формы нарезки и угла наклона крыши представлена на схеме:

Рис. Система перемещения по скатной кровле

Для более комфортного и безопасного монтажа гибкой черепицы, а также хранения материалов и размещения инструмента, компания ТЕХНОНИКОЛЬ предлагает специальные кронштейны. Они могут регулироваться по углу наклона кровли на 40, 50 и 60 градусов, и не повреждают монтируемые материалы.

Основная часть кронштейна прибивается поверх уложенного слоя черепицы – верхняя часть к основе кровли. При укладке последующих полос она закрывается черепицей.

Далее в кроншейн укладывается деревянные доски – леса-подмости, по которым можно свободно передвигаться.

Демонтаж кронштейнов также не представляет сложности – гонт черпицы аккуратно отгибается, вытаскиваются крепления (шурупы или гвозди), после чего отогнутый гонт укладывается на место.

Монтаж мягкой (гибкой) кровли: пошаговая инструкция по укладке черепицы

Гибкие кровельные материалы выгодно отличаются от других разновидностей. Они легкие, не шумят при сильном дожде, а главное, их можно укладывать на крышу любой формы. При этом дополнительная гидроизоляция чаще всего не нужна, ведь большинство из них сами отличные изоляторы. Разберемся, чем мягкие покрытия отличаются между собой и как без ошибок самостоятельно провести монтаж гибкой черепицы.

Все о самостоятельной укладке гибкой черепицы

Разновидности мягкой кровли
— Рулонные полотна
— Мастики
— Мембраны
— Гибкая черепица
Технология монтажа битумной черепицы
— Обустройство кровельного пирога
— Подготовка основы
— Кровельный ковер
— Стартовая полоса
— Порядовая укладка гонта
— Отделка ендовы
— Оформление конька
— Отделка примыканий
— Обустройство проходок

Не очень давно под мягкой кровлей подразумевали только рубероид или толь. Сегодня это большая группа покрытий с различными свойствами. Кратко охарактеризуем их основные виды.

Рулонные материалы

Покрытия, в основе которых — стеклохолст или стеклоткань: гидростеклоизол, стеклорубероид, рубемаст и др. На основу с обеих сторон наносится битумно-полимерное покрытие. На верхнюю сторону дополнительно нанесена крошка из измельченного камня. Это улучшает механические свойства материалов. Их используют для покрытия скатных и плоских крыш с разными уклонами. «Рулонка» наплавляется на основу с помощью специального приспособления-горелки. При условии соблюдения технологии укладки служит порядка 20 лет.

Мастики

Различают резиновые, битумно-полимерные и битумные мастики для кровли. Они бывают одно- и двухкомпонентными. Все они представляют собой вязкую массу, которую наносят на основу несколькими слоями. Между ними кладут армирующее стекловолокно. В результате получается полностью герметичное бесшовное покрытие. Этим мастики выгодно отличаются от рулонных полотен. Мастики служат до 50 лет, хорошо прилипают к любым основам, легко колеруются в разные цвета.

Мембраны

Особая разновидность рулонных полотен. При их изготовлении не используют битум. Его заменяют термопластичными олефинами, синтетическим каучуком или пластичным ПВХ. Все они — хорошие изоляторы, очень пластичны, мало весят. Их значимое преимущество — монтаж в один слой. Мембраны служат порядка 50-60 лет. Их укладывают на клей или мастику, только холодным способом. Некоторые разновидности крепят механически — специальными метизами. Стыки между полосами мембраны сваривают феном. Мембранная разновидность мягкой кровли — на фото ниже.

Гибкая черепица

По своему составу материал аналогичен стеклорубероиду. Разница в том, что полотно разрезано на небольшие элементы. Их называют гонты. Каждый из них представляет собой лист с четырьмя «лепестками». Такая форма позволяет класть их без видимых стыков.

Черепичное покрытие различается текстурой и расцветкой. Оно хорошо имитирует самые разные материалы: глиняную черепицу, дранку, т. п. Компактные размеры и небольшой вес элементов позволяют отделывать самые сложные поверхности: конусные, ломаные или купольные крыши. Черепицу укладывают рядами, крепят специальными гвоздями. В процессе эксплуатации пропитывающий основу битум расплавляется, гонты «спекаются» между собой. В таком виде они служат до 30 лет.

В частном домостроении мягкая черепица очень востребована. Многие кладут ее самостоятельно, это не очень сложно. Чтобы не допустить ошибок, поэтапно разберем процесс монтажа мягкой кровли.

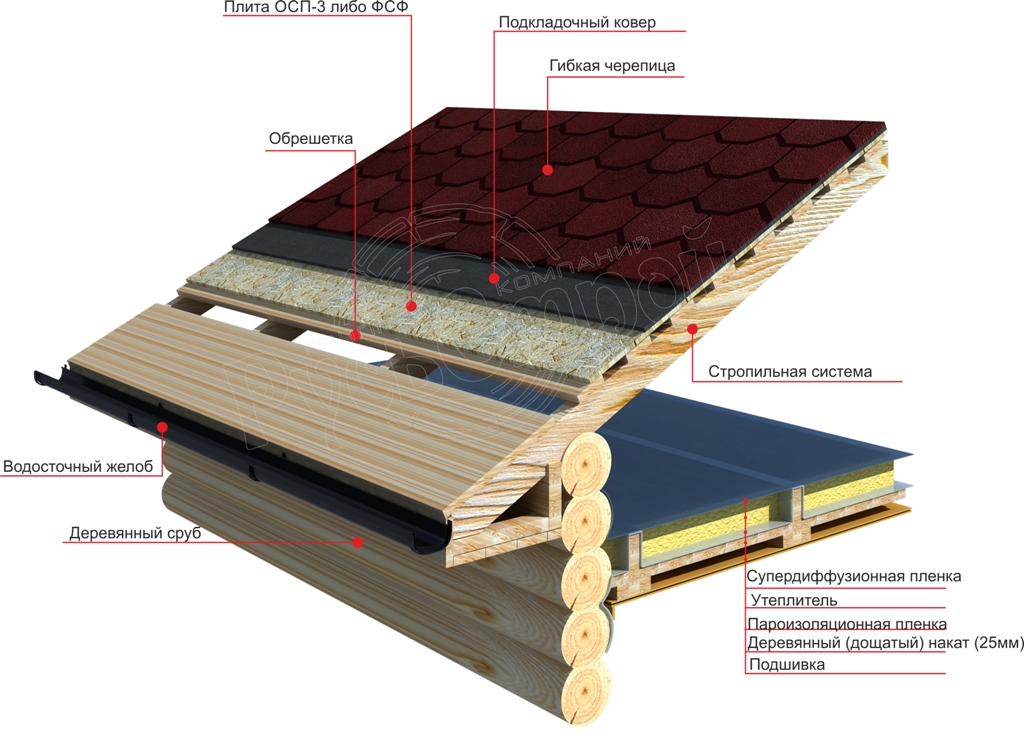

1. Обустройство кровельного пирога

Первое, что нужно сделать, — решить, холодная или утепленная будет крыша. Проблема в том, что через потолок отапливаемого помещения проникает теплый воздух. На холоде он конденсируется, и в виде капелек влаги оседает на поверхности. Если крыша «холодная», лишняя влажность испаряется под воздействием естественной вентиляции. А вот если неотапливаемого чердака нет и жилое помещение находится прямо под кровлей, нужно дополнительно уложить утепление.

Разберем послойно, какой кровельный пирог надо уложить.

Первый слой с внутренней стороны — пароизоляция. Она не даст теплому влажному воздуху попасть внутрь утеплителя.
После нее идет теплоизолятор.
Далее укладывают слой гидроветроизоляции. Это супердиффузионная мембрана, которая выводит излишки влаги из утеплителя, не пропускает к нему воду снаружи.
Поверх мембраны выкладывают бруски контробрешетки. Обязательно выполняют вентиляционные зазоры, они будут отводить влажный пар.

Такую многослойную систему обязательно собирают над отапливаемым помещением.

2. Подготовка основания

По технологии, крышу из гибкой черепицы монтируют только на ровное сплошное основание. Обрешетка, даже с небольшим шагом, не подойдет. Черепичные элементы тонкие и мягкие, они не смогут ровно лежать на брусках обрешетки. Поэтому нужно собрать сплошную основу. Ее делают из ОСБ-плит или фанеры. Можно взять и шпунтованные доски. Только древесина должна быть хорошо просохшей. Иначе со временем планки деформируются, и кровля пойдет волнами.

Материал монтируют на предварительно собранную обрешетку. Доски кладут встык, а плиты — вразбежку. Обязательно оставляют зазоры величиной 3-5 мм для теплового расширения. Иначе при перепадах температуры основа деформируется. Материал крепят к обрешетке на гвозди. Готовое основание усиливают металлическими планками. Их устанавливают на карнизный свес. Пластину кладут на ребро и закрепляют кровельными гвоздями. Крепежи ставят через каждые 15 см.

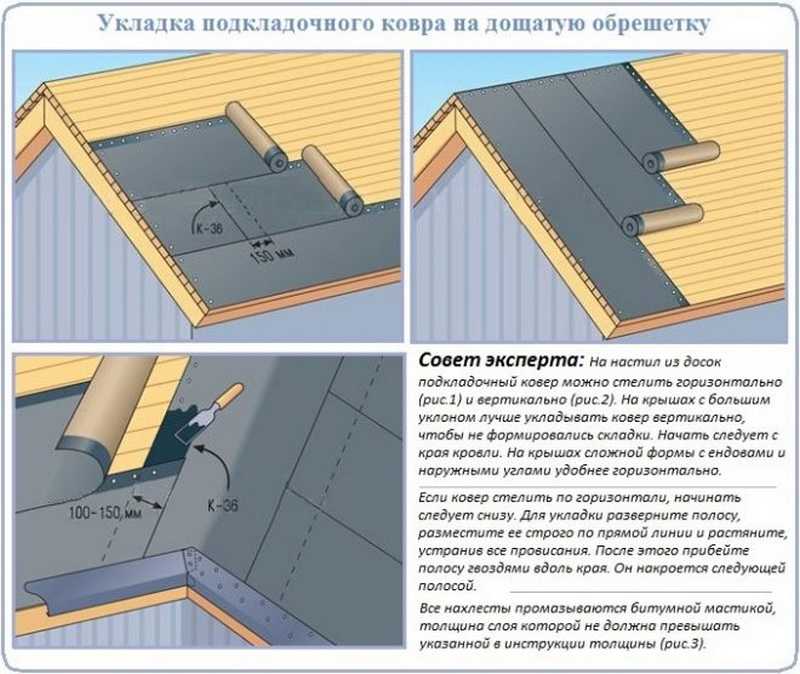

3. Укладка кровельного ковра

На самых сложных участках, таких как ендовы, примыкания или стыки, обязательна качественная гидроизоляция. Лучше всего ее сделать из самоклеящейся подложки. Выбирайте материал той же марки, что и у финишного покрытия. Рубероид или его аналог лучше не брать. Экономия в этом случае получится сомнительной. Срок службы гибкой кровли и подложки этой же марки будет одинаков, а у рубероида и его аналогов намного меньше. Если сэкономить и положить рубероид, через некоторое время он придет в негодность, крыша вздуется.

Еще один важный момент. Сплошной подкладочный ковер делает крышу дома максимально герметичной, улучшает сцепление гонта и основы. Его желательно уложить по всему основанию. Это гарантирует длительную беспроблемную эксплуатацию финишного покрытия. Выбирать дешевые аналоги не стоит. На сложных участках кладут самоклеящийся материал, в остальных — подложку с механической фиксацией. Это рулонное полотно, которое фиксируют специальными крепежами.

Полотно раскатывают по горизонтали, начинают от карнизного свеса. На участках стыков делают нахлест не меньше 100 мм. Полосы фиксируют по краям кровельными гвоздиками с широкими шляпками. Шаг закрепления — 20-25 см. Все стыки, заходы на фронтон и карниз обязательно промазывают битумной мастикой. Слой должен получиться достаточно тонкий, высотой не больше 1-2 мм.

4. Монтаж стартовой полосы

Работу проводят только в теплую погоду. При температуре ниже +5˚С материал теряет пластичность, ломается. В жару битум плавится, что тоже мешает укладке. Упаковки с гонтом перед работой нужно распаковать. Элементы из разных пачек лучше перемешать. Это сведет к минимуму разницу в оттенках. Перемешанные элементы будут смотреться на крыше максимально однородно.

Укладку мягкой кровли начинают с крепления стартовой полосы. Для этого берут коньково-карнизные элементы или обычный гонт, но с обрезанными «лепестками». Деталь укладывают поверх металлической пластины, отступают от места перегиба 10-20 мм. Чем круче скат, тем больше должен быть отступ. Гонтовый элемент фиксируют к основанию гвоздями. Для этого берут только оцинкованные крепежи. Лучше всего использовать ершеные или толевые гвозди, но можно трефовые или специальные крепежи для битумных элементов. Аналогично выкладывают все стартовую полосу.

5. Порядовая укладка

Монтаж мягкой черепицы производят рядами снизу, отступают от капельников. Если скат очень длинный, двигаются от центра ряда к его краям. Желательно провести разметку, иначе уложить детали ровно не получится. Отбивают линии с помощью отвеса и нивелира. После этого приступают к монтажу. Элемент нужно класть на место так, чтобы его нижний край накрывал часть уложенного снизу гонта. Потом деталь крепят гвоздями. В большинстве моделей точки для крепежей уже намечены. В них и забивают гвозди. Если разметки нет, от края отступают 20-30 мм. На фото ниже это хорошо видно.

Гвоздь надо забить ровно. Если он войдет под углом, крепление не будет надежным. Шляпка должна только накрывать и удерживать битумную пластину. Если ее утопить, покрытие быстро «разболтается» и оторвется. Норма расхода метизов: 4 штуки на квадратный метр для ската с уклоном меньше 45˚ и 6 штук — для более крутых крыш. Проще всего работать с автоматическим инструментом. Это значительно увеличивает скорость монтажа.

Гонты кладут вразбежку. Это означает, что все последующие ряды смещают относительно предыдущего на половину «лепестка». Направление сдвига, влево или вправо, надо выбрать в начале работы и строго его придерживаться. Если предстоит накрыть разные по крутизне скаты, начинают с минимального уклона. Потом переходят на более крутой уклон. При этом заход должен быть не меньше, чем 300 мм. Гонты подрезают по разметке на крутом скате, промазывают мастикой там, где самоклеящийся слой оказывается срезан.

6. Обустройство ендовы

Внутренние изгибы крыши называют ендовами. В них скапливается влага, поэтому их обустраивают с особой тщательностью. В процессе укладки гонтовые элементы укладывают на ендовный ковер в любом порядке. После того как он будет накрыт, приступают к подрезке. Ее проводят относительно оси ендовы. Режут так, чтобы центральная ось оставалась открытой на 50-150 мм.

Подрезают детали острым ножом на подложенной под них дощечке, чтобы не повредить кровельный ковер. После подрезки проверяют, у всех ли элементов на участке ендовы на обратной стороне сохранился клеящий слой. Если его нет, промазывают детали мастикой. Кроме того, дополнительно закрепляют гонты гвоздями. Забивают их на расстоянии не меньше 300 мм от центральной оси ендовы.

7. Оформление конька

На этом этапе укладывают коньково-карнизную черепицу. Чтобы уложить ее ровно, размечают шнуром или меловой линией положение конька. Затем выкладывают детали. Начинают снизу. Элемент укладывают, фиксируют гвоздями. После этого кладут следующий. Обязательное условие — лежащая выше деталь должна перекрывать метизы минимум на 50 мм. Если крыша из мягкой черепицы утепленная, на конек устанавливают пластиковый аэратор. Через него из подкровельного пространства будут уходить водяные пары. Аэратор накрывают коньковой черепицей. Ее закрепляют на гвозди.

8. Обустройство примыканий

Стыки скатов крыши и стен называют примыканиями. На этих участках ставят металлическую планку и аккуратно заводят покрытие под нее. Если стена сложена из кирпича, ее предварительно штукатурят и обрабатывают битумом. После этого поверх черепичного покрытия с заходом на стену на 0,3 м монтируют ендовный ковер. Его обратную сторону предварительно обрабатывают мастикой. Материал наклеивают на стену и кровлю. После этого монтируют планку.

9. Закрепление проходок

Проходные элементы, к ним относят вентиляционные трубы, антенны и т. д., герметизируют с помощью резиновых колпаков. Их кладут так, чтобы деталь заходила на черепичный слой примерно на 20 мм. Намечают участок под отверстие на подкладочном ковре и вырезают его. После этого смазывают обратную сторону колпака битумом и укладывают его на место. Прибивают деталь по периметру гвоздями. На «юбочку» колпака накладывают мастику, укладывают черепичные гонты. Стык покрытия и колпака герметизируют: заполняют его герметиком и посыпают каменной крошкой.

Это общая технология укладки гибкой кровли. Некоторые изменения в ней возможны для разных моделей гонтов. Это будет указано в инструкции от производителя, которая есть в каждой упаковке. Перед укладкой ее нужно внимательно изучить, тогда ошибок в монтаже не будет.

Материал подготовила

Инна Ясиновская

Фото

ShutterStock

Своими руками

Как покрыть крышу (сделай сам)

Обновлено: 10 февраля 2023 г.

Плюсы и минусы двух популярных методов кровли для проекта по покрытию крыши черепицей.

Следующий проект›

Семейный мастер на все руки

Узнайте разницу между «ступенчатой» и «ступенчатой» черепицей, когда вам нужно знать, как крыть крышу, и почему шатание, хотя и быстрее, вызывает больше споров.

Эксперты DIY журнала The Family Handyman Magazine

Время
Сложность
Стоимость

Стеллажная черепица

«Стеллажная» черепица укладывается прямо на крышу в виде колонны.

Лестничная черепица

Лестничная черепица означает ее укладку по схеме лестницы.

Многие профессионалы укладывают черепицу вертикально вверх по крыше, потому что это намного быстрее. Этот метод укладки гонтов, известный в торговле как «вертикальное стеллажирование» или «шатание», позволяет кровельщику установить один столбец гонтов до самой вершины без ненужных возвратно-поступательных движений, необходимых для заполнения нескольких ряды ступеней лестницы. Мало того, черепицу можно складывать прямо сбоку от укладываемой колонны. Это экономит много времени на перемещение связок гонта и большую нагрузку на спину. После завершения колонны кровельщик может вернуться к краю карниза крыши и начать укладку следующей колонны черепицы.

И ступенчатая черепица, и стеллажи сделают крышу водонепроницаемой. Вы не аннулируете свою гарантию, выбрав метод стеллажа, но с некоторыми производителями у вас возникнут проблемы с урегулированием двух конкретных проблем: «скручивание рисунка» и «затенение» (смешение цветов).

Скручивание рисунка возникает из-за того, что кровельщику приходится поднимать концевой язычок каждого второго гонта, чтобы установить последний гвоздь на конец следующего гонта. Поскольку изгиб может вызвать напряжение и деформацию гонтов (особенно в холодную погоду), концы этих гонтов могут со временем деформироваться, создавая заметный рисунок на крыше. Если это произойдет во время вашего проекта по покрытию черепицей крыши, вам не повезет получить гарантию, если ваш производитель черепицы не одобряет стеллажи.

Предотвращение образования ледяных дамб

Затенение — это лоскутное одеяло, вызванное небольшими различиями в цвете разных связок черепицы. Проблема обычно усугубляется при стеллажировании, потому что все гонты из одной пачки складываются в вертикальные ряды. Если соседние гонты взяты из других связок, немного отличающихся по цвету, крыша может выглядеть пятнистой — даже полосатой. Ступенчатый метод имеет тенденцию лучше распределять и смешивать пучки. Предотвратите затенение, проверяя, чтобы все пакеты имели одинаковый номер партии на упаковке, а не только один и тот же цвет. Тем не менее, цветовые смеси некоторых производителей настолько постоянны, что им не нужно много цифр.

Прочтите инструкции на упаковке гонта. Некоторые компании производят черепицу, которую можно использовать любым способом, но у них есть два набора инструкций для обеспечения равномерного цветового рисунка. Если инструкции неясны, позвоните производителю, чтобы узнать, рекомендуется ли укладывать черепицу на стеллажи или нет.

Необходимые инструменты для этого проекта «Как покрыть крышу гонтом»

Подготовьте необходимые инструменты для проекта «Как покрыть крышу своими руками» перед началом работы — вы сэкономите время и нервы.

Меловой шнур
Молоток
Кровельная обвязка
Универсальный нож

Кронштейны для крыши

Необходимые материалы для укладки черепицы Проект

Избегайте походов за покупками в последнюю минуту, заранее подготовив все материалы для этого проекта по укладке черепицы. Вот список.

Кровельные гвозди
Черепица

Первоначально опубликовано: 29 ноября 2019 г.

Схемы укладки гонта – Изящное строительство дома

Когда я обсуждаю схемы укладки гонта, я не говорю о создании узоров с использованием гонта. Скорее, схемы укладки гонта — это методы ориентации и переплетения рядов кровельного гонта для сохранения смещения стыков между гонтами в последовательных рядах и ускорения производства за счет установления регулярного и предсказуемого процесса укладки.

Двумя наиболее распространенными шаблонами являются шаблон стойки и шаблон пирамиды. У каждого шаблона есть преимущества и недостатки для скорости монтажа и конечного внешнего вида крыши. Вы, вероятно, обнаружите, что тот или иной рисунок будет лучше работать на определенных стилях и углах наклона крыш или с различными типами черепицы.

Схема стеллажей

Схема стеллажей контролируется двумя или более меловыми линиями, проведенными вверх по плоскости крыши перпендикулярно карнизу и коньку. Стыки между черепицей в последовательных горизонтальных рядах смещены друг от друга на половину ширины выступа, но также могут использоваться другие смещения, которые, по-видимому, рандомизируют соединения черепицы. Стыки черепицы в схеме стеллажей чередуются вперед и назад по мере того, как черепица поднимается по крыше. Поскольку некоторые кровельщики работают от карниза до конька, устанавливая черепицу прямо вверх в колоннах, а не вытягивая ряды по горизонтали, этот шаблон иногда называют «прямо вверх» или «колонна».

РАБОТАЙТЕ УМНО: Всегда сверяйтесь с инструкциями производителя гонта. Для специальной черепицы иногда требуются уникальные схемы укладки, чтобы создать желаемый визуальный эффект на крыше или избежать нежелательных эффектов. В таких случаях следуйте инструкциям производителя, а не описанным здесь.

Преимущества стеллажей

Процесс компоновки довольно прост для схемы стеллажей. Основным преимуществом является то, что схема стеллажей лучше справляется с выравниванием вырезанных пазов в черепице с тремя выступами, чем схема пирамиды. Когда вы устанавливаете черепицу с тремя выступами, вам необходимо, чтобы вырезанные прорези между выступами были выровнены по вертикали между последовательными рядами, потому что, когда прорези смещаются, крыша выглядит непрофессионально.

Кровельщики часто делают вертикальные контрольные меловые линии для схемы стеллажей в середине секции крыши. Затем, после спуска первой колонны гонтов по контрольным линиям, рабочие могут укладывать гонты слева и справа от стартовой колонны. Это позволяет большему количеству работников координировать свои усилия.

Установка контрольных линий

Недостатки стеллажей

С другой стороны, схема стеллажей имеет некоторые раздражающие особенности установки. Установка гонтов вертикально от карниза к коньку требует, чтобы вы пропустили последнее крепление в конце каждого второго гонта, чтобы сдвинуть гонты со следующего столбца под ним. По мере того, как вы продвигаетесь вверх по каждому дополнительному столбцу гонтов, вы должны поднять свободный конец каждого второго гонта в предыдущем столбце, просунуть конец нового гонта под него и вбить гвоздь (см. фото ниже). Трудно удержать свободный конец и не дать новой черепице соскользнуть с места во время забивания гвоздя.

Один из недостатков схемы стеллажей проявляется во время установки. Конец каждой второй черепицы в колонне должен быть оставлен без гвоздей и поднят, чтобы вставить черепицу под нее при установке соседней колонны.

После того, как свободный конец опущен, вы должны забить пропущенный крепеж на конце гонта на предыдущем столбце. Весь процесс немного замедляет производство, и ленивые установщики часто пренебрегают креплением под незакрепленным концом гонта. Плохая привычка пропускать один крепеж на каждом втором гонте называется «забивание гвоздей», что может привести к провисанию гонта (где один конец гонта соскальзывает вниз) и сдуванию.

Другим недостатком стеллажной крыши является появление молнии, которую рисунок может отображать на готовой крыше. Предполагается, что затенение поверхностных гранул на многих черепицах смешанного цвета должно создавать случайный эффект затенения по всей крыше. Когда отдельные гонты смещаются по регулярному шаблону от карниза к коньку, случайность затенения может быть потеряна и может фактически подчеркивать зигзагообразный вид узора вперед и назад (см. Фото). Это часто происходит, когда черепица из разных партий укладывается на одну и ту же плоскость крыши.

Обычное смещение гонта взад-вперед может оставить непривлекательную «молнию» на крыше.

Рисунок стеллажа также можно обнаружить, когда вырезанные пазы в стыках между гонтами кажутся шире или уже, чем выбитые в середине гонтов. По мере старения черепица может сжиматься, а края скручиваться, особенно черепица из органического войлока. Из-за усадки щели, в которых встречаются концы черепицы, кажутся шире, и концы могут скручиваться.

Когда стыки расположены в шахматном порядке через равные промежутки вверх по крыше, появляется нежелательный эффект молнии. Это также может произойти, когда производители неправильно обрезают гонты или установщик не стыкует гонты плотно друг с другом. В любом случае схема укладки открыта и портит общий вид крыши. По этим причинам некоторые производители гонта не советуют использовать схему стеллажей.

Ламинированные гонты и гонты других стилей не следует укладывать стеллажами. Нет необходимости в управлении слотом, поэтому нет никакого преимущества. А стеллаж выдаст узор в стиле гонта там, где он вам не нужен.

Пирамидальная схема

Пирамида также известна как 45-градусная или диагональная схема. Это потому, что он работает вверх по крыше по диагонали, а не идет прямо вверх по крыше, как схема стеллажей. Угол редко составляет истинные 45 градусов, но он кажется таким на расстоянии, независимо от смещения. Кровельная черепица обычно начинается вдоль одного переднего края, а концы черепицы в последовательных рядах расположены в шахматном порядке по диагонали, чтобы сформировать вид одной стороны ступенчатой пирамиды.

Схемы укладки гонта

Преимущества пирамиды

Использование схемы пирамиды имеет несколько преимуществ. Как только вы начнете строить пирамиду, черепица пойдет быстро. Вы можете обработать крышу по диагонали или слева и справа по горизонтали. Поскольку между рядами нет смещений вперед и назад, как в схеме стеллажей, вам не нужно бороться с подъемом концов гонтов и забиванием крепежных элементов. Это значительно ускоряет производство.

Эффект застежки-молнии от карниза к коньку также устранен. Иногда может образоваться диагональная молния, но она не так очевидна, как прямая. Схема пирамиды является предпочтительной формой укладки ламинированной и другой черепицы произвольного вида. Многие производители рекомендуют модифицированную схему пирамиды, в которой смещения между черепицей не равны, а сами случайны. Вместо равных 6 дюймов. смещения, они могут порекомендовать смещение 7 дюймов для первого ряда, 9 дюймов для следующего, а затем 5 дюймов. Это увеличивает хаотичность черепицы и снижает вероятность появления диагональной молнии.

Черепица укладывается по диагонали вверх по крыше в виде пирамиды. Постепенно более короткие гонты составляют стартовый комплект и выравниваются по нескольким вертикальным контрольным линиям или переднему краю, чтобы установить смещение между горизонтальными рядами гонтов.

Недостаток пирамиды

Недостаток пирамидального подхода заключается в том, что сложнее контролировать вертикальную ориентацию вырезов в черепице с тремя выступами, поскольку вам нужно больше вертикальных контрольных линий. Узор пирамидальной черепицы обычно начинается вдоль края ската и продолжается поперек, но его также можно начать в середине крыши. Диагональ идет вверх по крыше и перемещается горизонтально с добавлением каждого горизонтального ряда. Если слоты начального гонта в ряду не установлены точно, весь ряд будет выключен. Чтобы точно контролировать прорези выступов на пирамидальном шаблоне, вам нужно привязать шесть или семь вертикальных контрольных линий, а не две, которые необходимы для метода стеллажа.
