Типы стальных радиаторов отопления (тип 11, 22, 33 и тд.)

Среди различных видов радиаторов, последнее время наиболее часто стали применяться именно стальные варианты, которые обладают некоторыми значительными преимуществами перед своими чугунными предшественниками. И в первую очередь это обусловлено их меньшим весом и значительной легкостью монтажа. Рассмотрим основные типы стальных радиаторов отопления.

Конструкции и разновидности стальных радиаторов

Так как сталь является материалом высокотехнологичным, то именно по причине таковых свойств, она была выбрана для производства современных радиаторов. Благодаря ее пластичности, прочности и гибкости, очень хорошей возможности «держать» сварочный шов и высокой теплопроводности (а это самое важное в данном материале), сталь стала именно тем материалом, что обеспечивает соответствие всем требованиям при создании систем отопления и радиаторов в частности.

Эти радиаторы отопления бывают двух основных типов:

панельный вариант;
трубчатый.

Первый тип по своей конструкции имеет от одной до трех панелей внутри самого изделия. Панели имеют свою структуру. Внутри каждой из них имеется два плоских профиля сваренных по контуру. Изготавливаются эти панели наиболее дешевым методом современных технологий – штамповкой. Затем создаются специальные каналы овальной формы, обеспечивающие направления для транспортирования тепла. Простота производства, применение недорогой роликовой сварки, а также самые минимальные требования к процессу сборки, которая производится путем соединения с помощью патрубков, обеспечивает и вполне низкую цену этого изделия.

Стремясь увеличить теплоотдачу радиаторов, конструкторы предусматривают возможность добавления к панельным их видам внешних ребер. Для этой цели применяются особо тонкие стальные листы, что обеспечивает их быстрый прогрев и такую же скорость передачи тепла. Увеличение конвекции, что достигается применением данного конструкционного решения, позволяет рассчитывать на более быстрый прогрев воздуха в помещении. При соединении панелей в ряд, причем, когда их применяют несколько штук сразу, для них применяют специальные кожухи, что крепятся с обеих сторон. Такие радиаторы делятся на несколько типов, что обусловлено количеством панелей нагревания и конвекции внутри каждого типа.

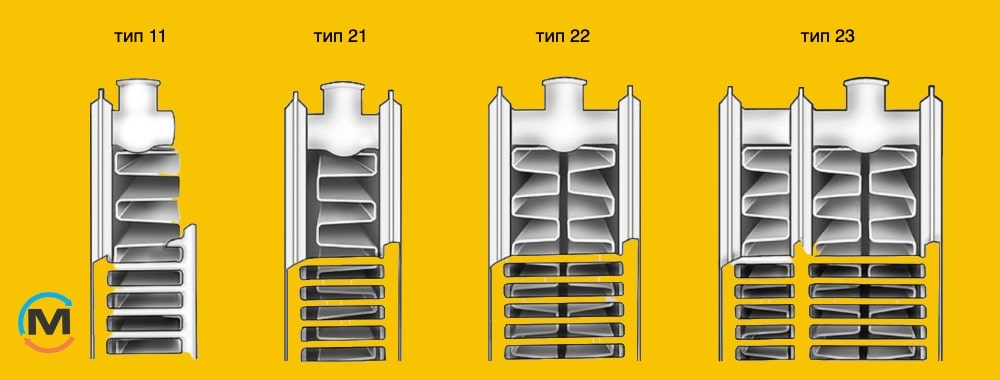

Типы стальных радиаторов

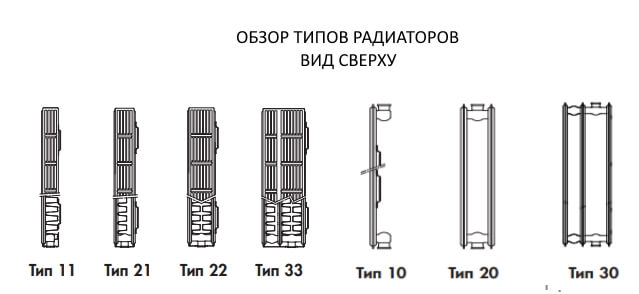

Панельные стальные радиаторы отопления делятся на следующие типы:

Тип 10 – не имеет облицовки, в нем отсутствует конвектор и применен только один ряд панелей.
Тип 11 – имеет один ряд панелей, один конвектор, но не оборудован решеткой в верхней части.
Тип 20 – оснащен двумя рядами панелей, но не обладающий конвектором при наличии решетки, выпускающей теплый воздух.
Тип 21 – радиатор двухрядный, имеет конвекционные ребра в закрытом кожухе.
Тип 22 – две панели, два конвектора и кожух.
Тип 30 – это уже трехрядный радиатор, но без наличия конвекционного оребрения, при наличии воздуховодной решетки.
Тип 33 – применяет в своей конструкции три панели, три конвектора в закрытом кожухе.

Исходя из этой классификации, становится понятно, что в зависимости от их конструкции качество и скорость теплоотдачи отличается. Так радиаторы, принадлежащие к типам 10 и 11, не обладающие конвекторами будут обеспечивать тепло только путем прямого нагрева воздуха в помещении. А это значит, что на это потребуется либо больше времени, либо выше мощность системы. Все радиаторы с конвекторами наиболее экономичны и эффективнее их безконвекторных вариантов.

Благодаря тому, что эти изделия легки, негабаритны – это делает их не только удобными в монтаже, но и не требует много места для своего размещения в квартирах, что немаловажно в современных условиях катастрофической нехватки места. Все эти свойства стальных радиаторов и привлекают к себе сегодня владельцев квартир и собственных частных домов.

Подписывайтесь так же на наш Youtube, группу Вконтакте, Яндекс Дзен. Там много полезного и интересного контента!

Что такое тип стального радиатора?

Что означает тип радиатора?

О разнообразии радиаторов отопления, а также о материалах, из которых они изготавливаются, было сказано в статье «Радиаторы отопления». Что же такое тип радиаторов?

Стальные радиаторыотопления состоят из нескольких греющих панелей и конвекторов.
Панель – непосредственно та часть радиатора, внутри которой движется теплоноситель. Конвектор – п-образная поверхность из стали, которая приварена к панели для увеличения конвекции и повышения тепловой мощности радиатора отопления. В зависимости от их количества, все радиаторы разделяют на несколько типов, наиболее «ходовыми», благодаря своей теплоотдаче, считаются:

Тип 11
Тип 22
Тип 33

Что означают цифры типа радиаторов?

Первая цифра означает количество панелей, а вторая – количество конвекторов (как показано на рисунке).

От количества конвекторов, соответственно зависит и глубина радиатора:

Тип 11: глубина = 63 мм
Тип 22: глубина = 100 мм
Тип 33: глубина = 155 мм

Данная маркировка стальных радиаторов является общей для всех производителей. Стальные панельные радиаторы применяются в системах как автономного, так и центрального отопления с максимальным давлением теплоносителя в системе = 10 атм. Так как радиаторы в значительной степени производят обогрев путем конвекции, для максимально продуктивного обогрева пространства, необходимо монтировать радиаторы на некотором расстоянии от пола и подоконника(7-10 см).

Поделиться полезной информацией

Twitter
Facebook
Pinterest

Рекомендуем обратить внимание

Они также отлично подходят для быстрого и эффективного обогрева помещения, так как имеют дополнительное преимущество конвекционных ребер для рассеивания теплого воздуха по комнате — взгляните на заднюю часть любого из ваших радиаторов, и вы, вероятно, их увидите.

Двухпанельный конвектор-радиатор (также известный как Тип 22) является еще более эффективным и действенным способом обогрева помещения, поскольку он состоит из двух панелей и двух наборов конвекторных ребер, что значительно увеличивает площадь поверхности радиатора. Это означает, что существует большая площадь для контакта холодного воздуха и получения тепла.

Преимущество конструкции двухпанельного конвектора заключается в том, что дополнительная мощность и эффективность, которые вы получаете благодаря этой конструкции, не занимают дополнительного места. Ребра конвектора и вторая панель просто встроены в конструкцию. Таким образом, вы получаете значительно более высокую теплоотдачу от радиатора с теми же размерами, что и у однопанельного или двухпанельного плюс.

Как и все радиаторы-конвекторы, двойные панели имеют простой и универсальный дизайн с мгновенно узнаваемой рифленой передней панелью и белой отделкой, которая дополняет любой стиль декора. Фактически, панельный радиатор типа 22 в современном доме выглядит так же стильно и по-домашнему, как и в традиционном доме.

Milano Compact 600 мм x 400 мм

С этим компактным двухпанельным конвектором от Milano не нужно идти на компромисс в отношении пространства или стиля.
Отличный способ максимально эффективно использовать небольшое пространство, он предлагает впечатляющую тепловую мощность по низкой цене.
Конвектор более стандартного размера, но не менее эффективно использующий пространство
Конвектор Milano Compact 600 мм x 1400 мм

Этот компактный конвектор-радиатор Milano Compact обеспечивает большую тепловую мощность — более 8000 БТЕ.
Его простой стиль прекрасно впишется в любую комнату вашего дома.
И не забывайте, есть даже ряд дизайнерских радиаторов-конвекторов, на которые стоит обратить внимание.
Дизайнерские конвекторы-радиаторы
Это один из наших самых популярных и, безусловно, самых привлекательных дизайнов Дизайнерский радиатор Milano Alpha с двойной тонкой панелью .
Отличный способ мгновенно улучшить отопление дома и преобразить прихожую, гостиную или столовую. Этот стильный современный радиатор предлагает нечто, немного отличающееся от привычного.
Потрясающий радиатор, резко отличающийся от других радиаторов конвектора
Так чего же вы ждете?
В BestHeating каждый из двухпанельных конвекторов-радиаторов имеет обширную гарантию, исключительное качество сборки и доступен по одним из самых низких цен, доступных где-либо в Интернете.
Если вы мне не верите, просто посмотрите, что некоторые из наших клиентов сказали о нашей приверженности высокому качеству и отличной цене.
Мы уверены, что вы найдете именно то, что ищете, и многое другое с нашими вдохновляющими идеями для отопления по доступным ценам.
Будьте в безопасности и наслаждайтесь обогревом.
Джон Лоулесс
Джон обучался журналистике, прежде чем попал в команду консультационного центра BestHeating. Он использует свои журналистские навыки, чтобы тщательно исследовать темы отопления и сообщать вам последние новости и взгляды на все, что связано с домашним отоплением. Он также победит вас в любом виде спорта, в котором используется кий!
Разница между радиаторами типов 21 и 22
Важно знать разницу между радиаторами типов 21 и 22, чтобы убедиться, что вы покупаете правильный обогреватель для правильного и эффективного обогрева помещения.
Добавление радиатора в комнату вашего дома автоматически добавит стиля и тепла, создав домашнюю обстановку. Какую бы комнату вы ни хотели обставить, будь то кухня, гостиная или даже ванная комната, всегда есть из чего выбрать; один из которых является радиатором конвектора.
Если вы планируете купить радиатор конвектора, то вы, вероятно, сталкивались с терминами тип 21 и тип 22 и, возможно, даже тип 11 и тип 33. Если вы ранее не покупали этот тип радиатора или вы инженер-теплотехник, то вам, наверное, интересно, в чем разница между ними . Если вы выбираете между радиаторами-конвекторами Тип 21 (также известный как P+) и Тип 22 (также известный как K2) и не знаете, какой из них вам следует купить, читайте дальше, чтобы найти наше упрощенное объяснение разницы между ними и тем, какие тот, который вам нужен.
Типы радиаторов
Прежде чем мы рассмотрим разницу между радиаторами типа 21 и типа 22, необходимо точно знать, что представляют собой радиаторы-конвекторы.
Что такое радиатор-конвектор?
Радиатор-конвектор обогревает помещение за счет конвекции. Вместо того, чтобы полагаться исключительно на трубы или трубки, как другие радиаторы, которые нагреваются водой или маслом, радиаторы-конвекторы нагревают ряды ребер, которые расположены внутри радиатора различными способами. Этот ряд ребер нагревает воздух внутри радиатора и позволяет ему выходить через вентиляционные отверстия, обычно расположенные в верхней части самого радиатора.
Радиаторы типа 21 и радиаторы типа 22
Основное различие между радиаторами типа 21 и типа 22 заключается в слоях ребер, также известном как количество конвекторов. Радиаторы-конвекторы типа 21 имеют 2 панели, которые заключают в себе один слой ребер. Простой способ запомнить систему нумерации: первая цифра обозначает панели, а вторая цифра — ребра. 2 панели и 1 слой ребер — это тип 21. Тип 22, используя ту же логику, будет означать 2 панели и 2 слоя ребер. Чтобы лучше запомнить это, лучше говорить «наберите два, один», а не «напечатайте двадцать один», и «напечатайте два, два», а не «наберите двадцать два».
Как вы понимаете, чем больше, тем лучше, поэтому радиаторы типа 22 обычно выделяют гораздо больше тепла, чем радиаторы типа 21. Это связано с дополнительным слоем плавников внутри.
Компактный двухконвекторный радиатор Тип 22
Что такое Радиатор Тип 22?
Ниже приведен рисунок, показывающий 2 ряда ребер между двумя панелями радиатора типа 22.
Схема радиатора Тип 22 — вид с высоты птичьего полета
Радиатор Тип 22 представляет собой радиатор с 2 панелями и 2 слоями ребер. Больше плавников внутри означает, что для их хранения требуется больше места. Поэтому радиатор типа 22 обычно шире, чем радиатор типа 21. Типичный радиатор Типа 21 будет иметь глубину около 70 мм, в то время как аналогичные радиаторы Типа 22 будут иметь толщину около 100 мм.
Двухпанельный радиатор с одним конвектором Тип 21
Что такое радиатор Тип 21?
Ниже приведен рисунок, показывающий один ряд ребер, зажатых между двумя панелями радиатора типа 21.
Схема радиатора Тип 21 — вид с высоты птичьего полета
Радиатор Тип 21 представляет собой радиатор с 2 панелями, которые заключают в себе один слой ребер.
Что такое двойная панель плюс радиатор?
Чтобы добавить путаницы, вы, возможно, видели, что некоторые радиаторы называются радиаторами с двойной панелью плюс. Однако это просто другое название радиаторов типа 21. Радиаторы Double Panel Plus — это стандартные двухпанельные радиаторы с одним набором ребер.
Радиаторы Тип 11 и Тип 33
Существуют и другие типы радиаторов-конвекторов, которые менее распространены, чем Тип 21 и 22, это радиаторы Тип 11 (также обозначаемый как К1) и Тип 33. Тип 11 представляет собой однопанельный радиатор с одним слоем ребер. Он очень похож на радиаторы-конвекторы Тип 21, но не имеет задней панели, которая обычно скрыта от глаз.
Компактный одиночный конвекторный радиатор Тип 11 В600 x Ш400 мм
Ниже приведен рисунок, показывающий один ряд ребер, прикрепленных к одной панели радиатора Тип 11.
Схема радиатора Тип 11
Радиаторы-конвекторы Тип 33 сочетают в себе радиатор Тип 22 и радиатор Тип 11 для обеспечения максимальной тепловой мощности. Радиаторы типа 33 имеют 3 панели с 3 слоями ребер.
Ниже приведен рисунок, показывающий 3 ряда ребер между тремя панелями радиатора типа 33.
Схема радиатора Типа 33 – вид с высоты птичьего полета
Выбор между радиаторами Типа 21 и Типа 22
Теперь вы знаете разницу между радиаторами Типа 21 и Типа 22, поэтому покупка правильного радиатора должна быть простой.
Почему стоит выбрать радиатор типа 21?
Радиатор-конвектор Тип 21 идеально подходит для небольших помещений. С уменьшенной глубиной это означает, что вы все еще можете получить отличную тепловую мощность, но не жертвуя слишком большим пространством. Если пространство очень тесное и тепловыделение не является важным фактором, вы можете рассмотреть радиатор типа 11, который еще тоньше.
Обратите внимание на компактные радиаторы-конвекторы, если вы хотите максимально эффективно использовать небольшое пространство. Вертикальный радиатор-конвектор можно установить на узкой стене, которая в противном случае может оказаться неиспользуемым пространством.
Почему стоит выбрать радиатор типа 22?
Радиатор типа 22 — идеальный выбор, если у вас достаточно места и требуется более высокая тепловая мощность. Увеличенная глубина этих радиаторов-конвекторов может показаться немного громоздкой в небольших комнатах.
Если для вас важна тепловая мощность и ваше помещение достаточно большое, почему бы не обратить внимание на радиаторы типа 33, которые генерируют самую высокую тепловую мощность из всех упомянутых вариантов.
Обратите внимание на более высокие значения BTU, если вы хотите обогреть большие помещения
Мы очень надеемся, что это упрощенное руководство по разнице между радиаторами типа 21 и типа 22 оказалось полезным для вас.
