Электроизмерительные клещи — принцип работы. Как пользоваться токовыми клещами

Клещи токоизмерительные представляют собой прибор, основным назначением которого является измерение электрического ток без разрыва электрической цепи и нарушения ее функционирования.

Дополнительно этот прибор способен измерять также напряжение, частоту, температуру (в некоторых моделях).

В соответствии с измеряемыми величинами электроизмерительные клещи делятся на амперметры, вольтметры, ваттметры, фазометры, ампервольтметры.

К самым распространенным относятся клещевые амперметры для измерения переменного тока, получившие название токоизмерительных клещей. С их помощью можно быстро измерить ток в проводнике, не разрывая и не отключая электрическую цепь. Электроизмерительные клещи могут применяться в электроустановках до 10000В.

О назначении многих электрических приборов и инструментов известно любому обывателю – все знают, зачем нужен паяльник или электрическая дрель.

Но далеко не у каждого, даже не на каждом предприятии найдутся токоизмерительные клещи.

Несмотря на это, токовые клещи предназначены для широкого использования, просто очень многие не знают о существовании такого прибора и не умеют ним пользоваться.

Где применяются электроизмерительные клещи?

Клещи токоизмерительные могут стать незаменимым помощником как для бытовых потребителей, так и на предприятиях различных масштабов. С их помощью возможно:

— определять фактическую нагрузку в сети. Чтобы определить нагрузку однофазной сети, осуществляется замер на вводном кабеле, полученное значение тока в амперах умножается на напряжение в сети и косинус угла между фазами (cos φ). Если отсутствует реактивная нагрузка (мощные индуктивные элементы, дроссели, двигатели), то последнее значение принимается равным единице (cos φ = 1).
— для измерения мощности различных приборов. В случае возникновения необходимости измеряется сила тока участка цепи с подключенным потребителем.
Мощность определяется по вышеописанной формуле.
— для проверки функционирования приборов учета потребления электроэнергии, например, сверки показаний счетчиков с фактическим потреблением.

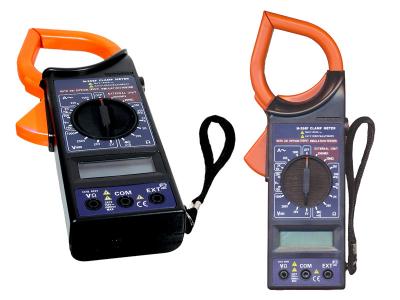

Конструкция и обозначения

В состав электроизмерительных клещей любой модификации входят следующие основные части: клещи-магнитопровод, переключатель диапазонов и функций, дисплей, выходные разъемы, кнопка фиксации измерений. В данной статье рассматриваются токовые клещи марки mastech M266.

Переключатель может быть установлен в одно из положений режимов измерений:

— DCV – постоянное напряжение;
— ACV – переменное напряжение;
— DCA – постоянный ток;
— ACA – переменный ток;

— Ω — сопротивление;
— значок диода – проверка диодов;
— значок сигнала – прозвонка с зуммером.

Три входных разъема прибора имеют защиту от перегрузки. При подключении прибора черный провод щупов подсоединяется к разъему «COM», а красный – к разъему «VΩ». Третий разъем, обозначенный как «EXT», применяется для подключения измерителя изоляции.

Порядок измерения тока

Переключатель пределов устанавливается в положение, соответствующее необходимому диапазону измерения переменного тока. Токовые клещи подключаются к измеряемому проводнику.

Если на дисплее наблюдается только значение «1», то необходимо переключатель пределов установить на более высокое значение, так как возникла перегрузка.

Порядок измерения напряжения

Красный провод щупа подсоединить к разъему «VΩ», черный – к «COM». Переключатель пределов установить в положение, соответствующее измеряемому диапазону.

Щупы подсоединить к измеряемой нагрузке или источнику напряжения. На экране прибора будет наблюдаться измеряемое напряжение, а также его полярность. Если на экране наблюдается только значение «1», то переключатель пределов необходимо переключить на более высокое значение, так как возникла перегрузка.

Порядок измерения сопротивления

Щупы прибора так же, как и при измерении напряжения. Переключатель диапазонов установить на диапазон «Ω». Если прибор используется для прозвонки, то переключатель нужно установить в соответствующее положение. Если сопротивление измеряемого участка схемы меньше 50 Ом, то будет звучать сигнал зуммера.

Электроизмерительные клещи – принципы работы

В работу простейших токоизмерительных клещей переменного тока положен принцип одновиткового трансформатора тока.

Его первичная обмотка представляет не что иное, как провод или шину, в которой измеряется ток. Вторичная обмотка, имеющая больше количество витков, намотана на разъемный магнитопровод и находится в самих клещах. К вторичной обмотке подключен амперметр.

Измерив ток, который протекает во вторичной обмотке с учетом известного коэффициента трансформации измерительного трансформатора, можно получить величину тока, измеряемую в проводнике.

Заметим, что с помощью токоизмерительных клещей измерять ток (а по сути — нагрузку) в цепи совсем не сложно и очень удобно. Сам процесс измерения заключается в следующем.

С помощью рукоятки выставляется измеряемая величина. Клещи размыкаются, в них пропускается проводник, рукоятка отпускается и клещи замыкаются. Дальнейший порядок использования электроизмерительных клещей точно такой же, как и при обращении с обычным тестером.

Подсоединять клещи можно как к изолированному, так и неизолированному проводу. Самое главное – охватываться должна только одна шина. На индикаторе прибора отображается величина тока измеряемой цепи.

Чтобы обеспечить работу в труднодоступных местах, современные токовые клещи обычно оснащаются кнопкой, фиксирующей показания.

Таким образом, если охватить проводник и нажать кнопку, то после размыкания магнитокопровода на экране прибора сохранится зафиксированное измеренное показание прибора.

По токоведущей части, которая охвачена магнитопроводом, проходит переменный ток. В магнитопроводе создается переменный магнитный поток, в результате которого во вторичной обмотке возникает электромагнитная индукция – по ней (вторичной обмотке) начинает протекать ток, который измеряется амперметром.

Современные токоизмерительные клещи выполняются по схеме, в которой сочетается трансформатор тока и выпрямительный прибор. Она позволяет выводы вторичной обмотки присоединять к измерительному прибору через набор шунтов, а не напрямую.

Как пользоваться токоизмерительными клещами

Как измерить нагрузку сети в квартире?

Переключатель диапазонов устанавливается в положение АСА 200. Раскрыв токовые клещи, на вводе в квартиру охватить ними изолированный провод, зафиксировать показания, которые появились на экране прибора.

Полученная величина умножается на напряжение сети 220 В, косинус берется равным единице.

Пример. Допустим, прибор показывает 6А. Это значит, что нагрузка сети квартиры составляет:

Р = 6 · 220= 1320 Вт = 1.32 кВт.

По этим данным можно проверить правильность работы счетчика потребляемой электроэнергии, соответствие фактической нагрузке вводного кабеля и др.

Маленькая хитрость при измерениях

Как можно измерить небольшой ток с помощью электроизмерительных клещей?

Для того, чтобы измерить токоизмерительными клещами небольшую силу тока, необходимо провод, на котором нужно узнать ток, намотать несколько раз на разомкнутый магнитопровод.

Предел измерений установить на минимальное значение.

Для того, чтобы определить фактическое значение тока, необходимо показания прибора разделить на количество витков провода, намотанного на магнитопровод.

Необходимо понимать, что так можно делать, если провод изолирован. При этом наматывать нужно аккуратно не перегибая сам провод.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!

измерение постоянного и переменного тока (AC, DC)

Токовые клещи позволяют измерять постоянный и (или) переменный ток. Если знать, как пользоваться токоизмерительными клещами, можно самостоятельно определить токовую нагрузку и подобрать кабель для проведения в помещении или к хозяйственным постройкам.

Своевременное обнаружение межвиткового замыкания предотвратит электродвигатель от выхода из строя. При покупке можно проверить заявленную мощность электрооборудования и купить более качественную продукцию.

Кроме измерения тока разные виды этого прибора способны производить другие полезные измерения, предоставляя владельцу широкие возможности.

Что измеряют токоизмерительными клещами?

В первую очередь, для чего предназначены токоизмерительные клещи, так это, конечно же, для измерения тока. Причем измеряемая величина намного превышает величину, измеряемую мультиметром.

В зависимости от конструкции можно производить только измерение переменного тока или тока любой формы. Для домашнего использования выпускаются клещи с рабочим напряжением до 1 000 В, для электротехнического персонала используются приборы, способные работать при напряжении до 10 000 В.

Современные приборы, кроме этого, могут измерять напряжение, частоту, мощность. Более универсальные приборы снабжены мультиметром со всеми его функциями. Один такой прибор способен заменить несколько простых приборов. Рассмотрим, как пользоваться токовыми клещами, для этого разберем, как они работают.

Принцип работы токовый клещей

Принцип работы токоизмерительных клещей одновременно сложный и простой. Если объяснить в нескольких словах, то для измерения тока классическими клещами используют трансформатор тока.

Помещенный в середину ферромагнитного кольца испытуемый проводник образует первичную обмотку. На этом же кольце намотана вторичная катушка. Когда по проводнику проходит ток переменной частоты, вокруг него образуются переменные магнитные поля. Эти поля пронизывают сердечник, наводя в нем

Э. Д. С (электродвижущая сила).

Эта ЭДС пронизывает витки вторичной катушки и создает в ней некое напряжение. Далее это напряжение усиливается или сразу поступает на измерительный прибор.

В цифровых приборах полученный сигнал обрабатывается встроенной в прибор микросхемой и выдает требуемый вывод измерения, будь то сила тока, частота, напряжение или другие показания. Если совместно с клещами используется мультиметр, то в корпусе прибора размещена другая микросхема, а на самом корпусе размещены клеммы для щупов.

Такие приборы относительно просты в изготовлении и стоят дешевле других видов. Однако у них есть существенный недостаток – ими невозможно произвести измерение постоянного тока.

Почему невозможно? Трансформация происходит только с меняющимися величинами, для напряжения и тока лучшим вариантом будет синусоидальная форма – плавно меняющаяся величина во времени. В постоянном токе таких изменений нет, поэтому по магнитопроводу движения э. д. с. не будет.

Что же поможет измерить постоянный ток? Это датчик Холла. Не вдаваясь в подробности, рассмотрим эффект Холла.

Если через плоский проводник пропускать ток, он будет проходить по всей поверхности проводника, но если перпендикулярно поверхности подвести магнитное поле, то носители заряда будут отклоняться к одной из сторон проводника.

Благодаря такому отклонению на боковых сторонах проводника появится разность потенциалов. Если эти разности соединить проводником, то через него пойдет электрический ток.

На этом принципе работает датчик Холла. Вокруг проводника, по которому проходит ток, образуется электромагнитное поле, независимо от того используется постоянное или переменное напряжение.

Это поле воздействует на датчик и создает в нем электрический ток, который поступает на микросхему и обрабатывается ею. При изменении направления движения магнитного поля будет меняться и направление движения электрического тока в датчике.

Для чего используют катушка Роговского

Еще одно устройство, способное отслеживать переменный электрический ток, – петля Роговского. Представляет собой гибкий соленоид – катушка с воздушным сердечником. Особенностью является гибкий каркас, на котором намотано не менее 10 000 витков провода. Сама намотка тоже представляет интерес.

Провод протягивается по всей длине каркаса, а затем наматывается на каркас поверх протянутого провода. В результате входной и концевой концы катушки оказываются на одной стороне.

Во время замера тока катушку оборачивают вокруг проверяемого провода. Когда по проводу протекает ток, в катушке создается небольшое напряжение, которое подается на чувствительный прибор или tranducer – устройство, повышающее амплитуду сигнала. Используется для измерения больших токов, для домашних целей он малоэффективный.

Конструкция токовых клещей

Отличительной чертой токовых клещей служит разъемный механизм – клещи, которые разъединяются при нажатии на специальную клавишу на боковой поверхности корпуса.

При этом нет необходимости разрывать измеряемую электрическую цепь, как это требует измерение мультиметром. Если в приборе питание поступает от батарейки, то для сохранения ее заряда внерабочем состоянии на корпусе имеется кнопка отключения питания.

Нежелательно заменять батарейку на аккумулятор, даже если прибором пользуются часто, так как аккумуляторы нуждаются в периодичной подзарядке, а долго находясь в разряженном состоянии, быстро теряют емкость.

Обычно на всех токовых клещах присутствует галетный переключатель, позволяющий выбрать необходимую функцию. Исключение составляет автоматический прибор, где все переключения совершаются в автоматическом режиме.

В нем есть возможность пользоваться одновременно токовыми клещами и мультиметром. Некоторые модели снабжены кнопкой RUSH, при нажатии на которую можно произвести замер максимального или пускового тока. Например, во время пуска электродвигателя или загорания лампы накаливания.

На некоторых приборах есть кнопка заморозки показаний, это очень полезная функция, когда необходимо произвести измерение в труднодоступном месте. При повторном ее нажатии значение сбрасывается.

Иногда может потребоваться пользоваться прибором в темное время суток, для этого может присутствовать кнопка подсветки дисплея. При покупке лучше сразу поинтересоваться, производится отключение подсветки автоматически или в ручном режиме? Второй способ дает возможность не беспокоиться о том, что подсветка отключится в самый неподходящий момент.

Токоизмерительные клещи с датчиком Холла, кроме всего перечисленного, снабжены кнопкой обнуления показаний. Поскольку датчик очень чувствителен к магнитным полям, то перед началом измерения его необходимо обнулить. Теперь рассмотрим, как пользоваться токоизмерительными клещами на практике?

Измерение переменного тока

Любое измерение начинается с выбора необходимой функции и установки чувствительности прибора. Для этого необходимо с помощью галетного переключателя выставить род тока и предполагаемую величину тока.

Если измеряемый ток неизвестен даже приблизительно тогда начинают с самого большого показателя. Обычно после первого измерения уже можно составить представление о том, с каким током имеем дело. Поэтому если необходимо, поворачивают ручку переключателя на меньшую величину.

После того как род и сила тока выбраны, раскрывают клещи, вводят провод внутрь магнитопровода и закрывают клещи. На табло высвечивается действующее значение. Если при замерах на индикаторе появляется цифра 1, это говорит о слишком большом токе.

Переключатель необходимо установить на более высокое значение, либо, если он уже стоит на максимальном значении, прибор не подходит для такого значения тока. Но такое бывает крайне редко, например, большой ток измеряют мультиметром.

Еще бывает другая ситуация. На приборе стоит минимальное значение, а на табло высвечиваются черточки. Такое бывает при слишком малых токах, прибор не может считать значение.

Измерение постоянного тока

Такое измерение ничем не отличается от предыдущего. Следует лишь отметить, что если в токоизмерительных клещах используется трансформаторная система измерения, они не смогут измерить постоянный ток, на табло будут показаны только черточки.

Выходом в какой-то степени может послужить мультиметр, правда, в этом случае придется разрывать измеряемую цепь, да и сила тока должна быть до указанного на приборе значения.

Как правильно измерять токовыми клещами

Погрешность при измерении малых токов довольно большая, причем у автоматических клещей она больше. Однако, при превышении тока свыше 1 А эта погрешность снижается. Из этого можно сделать вывод: малые токи лучше проверять мультиметром, а большие – клещами.

Те, кто не знает, как пользоваться токоизмерительными клещами, могут произвести замер целого кабеля и получить в результате почти что ноль, хотя на самом деле, по кабелю течет ток.

Это происходит потому, что по фазному и нулевому проводу идет один и тот же ток, но разного направления. В связи с этим их магнитные поля противодействуют друг другу, и в результате получается ноль. Поэтому измерение производится только на одном проводнике.

Это существенный недостаток, так как не всегда есть возможность найти разъединенный кабель. Обычно разъединение встречается в автоматах и на вводе.

Во всех других случаях можно пользоваться небольшим удлинителем с разъединенными проводами. Испытуемый прибор подключают через удлинитель и производят замеры. Это особенно удобно, когда необходимо замерить слишком маленький ток.

Как измерить малый ток — полезная «хитрость»

На корпусе прибора показаны пределы измерений, ниже которых он не реагирует. Можно ли все-таки измерить эти малые токи? В принципе, да. Для этого необходимо увеличить мощность электромагнитного поля.

Если по проводнику идет мощность с 1 зарядом, то два таких провода дадут уже 2 заряда и так далее. Добиться этого можно простым способом. Клещи раздвигают, вокруг одной клешни обвивают провод столько раз, во сколько хотят увеличить его мощность.

Затем клещи закрывают и производят замер. Чтобы получить исконный результат, полученное число делят на число витков.

Этим же способом можно примерно замерить утечку тока, только в этом случае используют не один провод, а весь кабель. Как уже выше было рассмотрено, в этом случае происходит измерение не протекающего тока, а расхождение между током в фазном проводе и в нулевом.

При нормальных условиях эти токи должны быть равны, но если где-то плохая изоляция и часть тока «уходит» в землю, то в фазном проводнике ток будет больше, а в нулевом меньше. Эту разницу прибор заметит.

Для того чтобы измерить ток небольшой величины, необходимо несколько раз намотать провод на зажим. Чтобы узнать протекаемый по проводу ток нужно полученное значение разделить на количество намотанных витков.

Чем больше витков, тем будет выше точность измерений.

Правила безопасности при работе

Токоизмерительными клещами можно работать только на том напряжении, на которое они рассчитаны. Если измерение производится на оголенных проводниках, находящихся под напряжением, то необходимо использовать средства индивидуальной защиты: диэлектрические перчатки, резиновые коврики и так далее.

Рядом должен присутствовать человек, знающий, как можно обесточить этот участок или как освободить потерпевшего от влияния электрического тока. Соблюдение этих правил может стоить кому-нибудь жизни.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!

Как пользоваться токовыми измерительными клещами

Лень всегда была двигателем прогресса. В случае с прибором для измерения тока было также. Во время измерения тока амперметр включается в электрическую цепь последовательно. А это значит, что для измерения тока, нужно разомкнуть электрическую цепь, то есть вмешаться в ее работу. Во-первых, это занимает много времени. Во-вторых, существует достаточно большой риск поражения электрическим током во время проведения измерений. Более того, измерительный прибор вносит в электрическую цепь собственное сопротивление, в частности сопротивление щупов. Чем больше номинал тока, тем более ощутимое это влияние.

Идея измерения тока без разрыва электрической цепи была успешно реализована в измерительном приборе, который вскоре получил название «токоизмерительные клещи». Такой прибор позволяет легко измерить ток без необходимости размыкать исследуемую цепь.

К тому же можно проводить измерения на установке или оборудованию, которое работает. Прибор также позволяет измерить ток проводника, который находиться в изоляции.

Он не вносит собственное сопротивление в электрическую цепь и не влияет на результат измерений.

Современные измерительные приборы, конечно, кардинально отличаются от самых первых токовых клещей. Однако (собственно из-за этого прибор и получил свое название), сам механизм прибора, очень похож на механические клещи, практически не изменился. Это обусловлено тем, что прибор должен «обхватить» проводник, по которому протекает ток. А сделать это можно следующим образом:

Типы и принцип работы токоизмерительных клещей

Все токоизмерительные клещи условно можно разделить на 2 типа:

Клещи для измерения переменного тока.
Клещи для измерения постоянного и переменного тока.

Такая классификация обусловлена типом датчика, который используется для измерения тока.

Приборы первого типа построены на принципе одновиткового трансформатора тока.

Измеряемая шина или проводник исполняют функцию первичной обмотки, а вторичная многовитковая обмотка (к которой подключен амперметр) намотана на раскрывающийся магнитопровод прибора.

Переменный ток в проводнике создает переменный магнитный поток в магнитопроводе прибора, в результате чего во вторичной обмотке токоизмерительных клещей возникает ЭДС.

В замкнутой вторичной обмотке возникает ток, который измеряется амперметром. Прибор обрабатывает полученные данные и выдает на дисплей результат измерений тока в удобном для пользователя виде. К преимуществам таких приборов относят их простую конструкцию и доступную цену. Но есть и очевидные недостатки, например, возможность измерять только переменный ток.

В конструкции приборов второго типа используется чувствительный элемент абсолютно иного действия, принцип работы которого основан на эффекте Холла. Чувствительным элементом, или же датчиком Холла, называют устройство, с помощью которого измеряют величину магнитного поля.

В случае токоизмерительных клещей, это магнитное поле, образованное проводником, по которому протекает ток. Датчик Холла представляет собой полупроводниковую прямоугольную пластину, к которой подсоединены четыре вывода.

Схематически, чувствительный элемент датчика Холла показан на рисунке ниже.

Эффект Холла можно представить так. Пускай чувствительный элемент имеет форму прямоугольной пластины длиной l, шириной d и толщиной b.

Если вдоль этой пластины пропустить электрический ток J, а перпендикулярно плоскости пластины создать магнитное поле B, то на ее боковых поверхностях в направлении CD возникнет электрическое поле, которое называют полем Холла.

На практике, поле Холла характеризуется разницей потенциалов, которую измеряют между симметричными точками С и D на боковых поверхностях чувствительного элемента.

Эта разность потенциалов называется Холловскою разностью потенциалов Uхол или ЭДС Холла εхол. Объясняется эффект Холла тем, что в магнитном поле, на электрические заряды, которые двигаются, действует сила Лоренца. ЭДС Холла (или Uхол) пропорциональна силе тока, индукции магнитного поля, и обратно пропорциональна толщине чувствительного элемента и концентрации носителей тока в нем.

Принцип роботы датчика Холла

На рисунке ниже показана характерная зависимость Uхол от магнитного поля в случае постоянного тока. Если магнитное поле отсутствует, ЭДС Холла равна нулю.

Но в результате разных различных факторов и явлений (например, несимметричное расположение выводов датчика), измерительный прибор может показать некоторую разность потенциалов Uо на выходе датчика Холла, даже при отсутствии магнитного поля.

Для того, чтобы исключить эту ошибку, величину Uо следует вычесть из измеренной разности потенциалов в магнитном поле.

Обратите внимание, датчик Холла измеряет перпендикулярную (к плоскости датчика) величину вектора магнитного поля. Поэтому, если нужно измерить максимальное значение магнитного поля, датчик Холла, а соответственно и измерительный прибор (токоизмерительные клещи), необходимо ориентировать в магнитном поле соответствующим образом.

Для изготовления датчиков Холла используют определенные полупроводники, которые имеют высокую чувствительность к воздействию магнитного поля, например, InP, InSb, GaAs, Ge, Si.

Чувствительные элементы могут быть миниатюрных размеров, например, 1х1х0.5 мм. Именно это позволяет сделать измерительный прибор компактным и удобным для пользователей.

Конструкция чувствительного элемента токоизмерительных клещей представлена на фото ниже.

Последовательность процесса измерения тока

Измерения тока с помощью клещей необходимо проводить в такой последовательности:

Поворотный переключатель устанавливаем на необходимый диапазон измерений (постоянный или переменный ток – если клещи имеют автоматический выбор). Прибор включается одновременно с выбором диапазона. Если номинал тока заранее неизвестен, начинать измерения необходимо с самого большого диапазона, постепенно его уменьшая в случае необходимости.
Раскрываем клещи, нажимая на рычаг.
Закрываем клещи и обжимаем проводник. Казалось бы, это самый простой шаг. Но необходимо учесть некоторые нюансы. Во-первых, обжать нужно только один проводник, ток которого хотите измерить. Если обжать 2 жилы провода (или 2-х жильный кабель в изоляции), результатом измерений будет «0», поскольку токи этих двух проводников имеют противоположные направления. Магнитное поле, образованное током одной жилы провода будет компенсироваться магнитным полем второй. Во-вторых, провод нужно разместить максимально по центру магнитопровода токовых клещей. В таком случае, результат измерения будет самым точным.

правильно / неправильно

Считать результат.
Обработать результаты измерений.

Дополнительные функции

Но это еще не всё. Современные токоизмерительные клещи могут помочь измерить не только ток.

Измерение напряжения, сопротивления, емкости, температуры и частоты, проверка проводимости, тестирование диодов – всё это под силу современным токоизмерительным клещам.

Можно сказать, что токоизмерительные клещи – это своего рода цифровой мультиметр с возможностью бесконтактного измерения тока. Как и в мультиметре, измерения этих параметров проводятся с помощью контактных щупов.

Кроме того, на подобии цифровым мультиметрам, токоизмерительные клещи имеют дополнительные функции для удобства пользования и обработки результатов:

Функция HOLD – удержание данных. Используется для того, чтобы зафиксировать, то есть «заморозить» результаты измерений на дисплее прибора (например, если измерения проводятся в труднодоступных местах) для дальнейшей обработки.
Функция MAX/MIN – прибор фиксирует самые большие или самые маленькие показания за время проведения измерений. Используется для некоторых измерительных задач.
Функция REL – относительные измерения, то есть, обнуления начального значения. Функция REL особенно актуальна для клещей постоянного/переменного тока. Дело в том, что чувствительный элемент, функцию которого выполняет датчик Холла, чрезвычайно чувствителен к внешним магнитным полям. На дисплее прибора, еще до проведения измерений, фиксируются определенные ненулевые показатели. Это обусловлено воздействием внешних магнитных полей. Поэтому для получения достоверных результатов, перед проведением измерений показания обязательно надо обнулять. Начальные показания прибор принимает за «ноль», и все дальнейшие измерения проводятся относительно этого опорного значения.
Подсветка дисплея – для работы в условиях недостаточного освещения. Как правило, кнопка обозначается символом «☀». Подсветку можно включить или выключить в зависимости от условий и освещения. Некоторые приборы оборудованы фонариком для освещения труднодоступных объектов, на которых будут проводиться измерения.
Функция NCV – бесконтактная индикация напряжения. Эту функцию имеют только некоторые модели токоизмерительных клещей. С ее помощью можно отследить трассу прокладки скрытой проводки, или же определить находится ли определенный провод под напряжением. Значение напряжения нужно замерить с помощью щупов в соответствующем режиме.
Тестирование диодов и проверка проводимости – функции, которые позволяют определить работоспособность диодов и установить целостность электрической цепи.

Как измеряют ток токовые клещи

Сегодня мы поговорим про интересный прибор, без которой бойцы электротехнического фронта как без рук, а именно про токовые клещи или измерительный трансформатор тока.

Еще со школьного курса физики мы знаем, что ток большой силы чрезвычайно опасен для здоровья. Тем не менее, различными устройствами можно замерять постоянный и переменный ток до 5-20 ампер. А как быть, если значение достигает 100, 200 или даже 1000 ампер? Или даже больше ? Специально для этого были придуманы токоизмерительные клещи.

Различные из них устроены по-разному. Простые, которые способны измерить только переменный ток имеют более простую конструкцию, нежели способные измерять и постоянный, тоже.

У простых устройств, собственно сами захваты замыкаются, создавая с проводником, по которому течет переменный ток, своеобразный трансформатор. Ведь по сути они становятся вторичной обмоткой, в которой наводится ЭДС которая создается при взаимодействии c проводником, по которому идет ток, переводят аналоговое значение в цифровой результат и отображают на дисплее.

Ведь ЭДС возникающая в проводнике получается пропорциональной току, протекающему через него.

Что особенно важно, не имеет значения, есть изоляция кабеля, заводская, или меряется оголенный провод, ведь для электромагнитного излучения нет преград. Исключением может быть экранированный силовой кабель с бронезащитой. С таким не справится даже мегаомметр.

Алгоритм измерения

Но не важно, какие клещи у вас в наличии, принцип измерения остается одним и тем же:

Включите в режим измерения, ну, например, переменного тока, так как он чаще всего встречается в быту.
Выберите максимальный предел измерения, чтобы не ошибиться. Для разновидностей с автоматическим выбором пределов, так называемых автоматов, этот шаг можно пропустить.
Замкните на проводе. Если провод закручен — полученное значение нужно будет поделить на количество витков провода.
Снимайте показания!

Приборы, которые могут измерять переменный и постоянный ток устроены иначе. У них захваты не замыкаются, а измерения тока производятся с помощью специального устройства — датчика Холла. Этот сенсор способен регистрировать эффект Холла — изменение направление движения заряженных частиц в проводнике при прохождении через определенное магнитное поле.

Из-за наличия датчика Холла, приборы, которые способны контролировать переменный+постоянный ток, стоят гораздо дороже простых.

Где возникает потребность в замерах больших значений постоянных токов ? К сфере электротехнического хозяйства это точно не относится, поскольку в войне двух гениев Эдисона и Теслы, все таки победил ток переменный, как такой, который позволяет передавать огромные мощности на серьезное расстояние с минимальными потерями.

А вот с токами в 100-200 ампер каждый день сталкиваются сотни миллионов людей по всему миру.

Не верите ? Не можете представить где ? А именно столько потребляет стартер, вращая коленчивый вал в момент запуска ДВС, потребляя энергию от аккумулятора. Вот там и потребуются при диагностике и ремонте измерение серьезных величин постоянного тока при помощи клещей постоянного тока.

Мы рассказали про 2 модели, но есть и еще и третья разновидность — так называемые гибкая токовая петля. Или по простому с измерительной проволокой.

Совсем далеко от классики ! Никаких захватов здесь нет. И как вообще обхватывать кабель ?

Диаметр петли составляет менее 10мм, именно поэтому они называются гибкими.
Слева и справа измерительные проводники входят в корпус, с помощью контактных разъемов. Следовательно один из концов может отсоединяться.
А вот когда он отсоединен, то легко «опоясать» силовой кабель, опять вставить в разъем и начать измерять.

Хотите спросить зачем такие сложности и морочить голову ?

А как интересно электрику обхватить силовой кабель диаметром 70 мм ? А если сразу нужно измерить ток в нескольких из них. Традиционные захваты «сдадутся» и придется обратиться к гибким токовым петлям.

Кстати как следствие замеров током в проводниках большого сечения, диапазон у таких модификаций рекордный и достигает 3000 ампер.

Как видим, измерять ток с помощью этой штуки совершенно не сложно. Самые простые, измеряющие только переменный ток довольно дешевые.

А вот измерители тока, которыми можно измерить и постоянный ток или с гибким захватом, будут стоить в несколько раз дороже из-за более сложной конструкции.

Кстати, довольно часто рассматриваемые в статье клещи можно использовать и в качестве мультиметров, так как они могут измерять постоянное и переменное напряжение, сопротивление и делать прозвон.

Как устроены токовые клещи

Токовые клещи – просто необходимая вещь для электрика. Они могут выполнять те же самые функции, что и мультиметры, то есть измерять напряжение, сопротивление цепи и прочие параметры. Однако, они несправедливо не пользуются спросом, поскольку вещь действительно нужная.

Токовые клещи – это трансформатор с амперметром, они позволяют определить силу тока, а также другие характеристики, чтобы электрическая цепь при это не была разорвана. Само устройство представляет собой первичную обмотку трансформатора.

С расположенным внутри проводником, который позволяет току индуцироваться на обмотку из-за возникновения электромагнитного поля. После этого вторичная обмотка, куда затем попадает электроток, передает показания на амперметр. Здесь обязательно нужно учесть коэффициент трансформации.

Данная информация применима для токовых клещей при переменном токе, поскольку трансформатор с постоянным током работать не будет.

Те токовые клещи, которые представлены на современном рыке, используются и для постоянного тока. Вместо амперметра устанавливается датчик, который измеряет напряженность электромагнитного поля.

Эти модели немного дороже по цене, но их качество выше и в работе они более точны. И помимо этого, токоизмерительные клещи в соединении с мультиметром позволяют определить силу тока, потому что в прибое уже есть встроенный калькулятор.

Создание токовых клещей изначально планировалось для поддержки ими измерительных приборов, которыми пользовались специалисты, однако в ходе времени их устройство постепенно менялось, и сам прибор стал доступен к самостоятельному использованию. Кроме того, электрические клещи стали незаменимы в применении в быту, и его стоимость стала не так велика.

Токовыми клещами можно измерить следующие показатели:

Какая нагрузка на сеть имеется в настоящее время, например, в квартире.
Выявить несоответствие показаний различного рода оборудования, сравнивая показания на этом оборудовании и показания, полученные при измерении клещами.
Определить мощности бытовых электроприборов, а также любых других, используемых в хозяйстве.
Путем контроля домашней электрической сети не допускать сторонние подключения.
Выявить значение силы тока в одном из проводников, который является частью электрической цепи, при этом не вмешиваться в работу всей схемы.
Найти где происходит утечка тока.

Разновидности токовых клещей

Токовые клещи подразделяются на следующие типы:

Стрелочные – одни из самых первых моделей. Они чувствительны к каким-либо колебаниям, что является главным их недостатком, поэтому важно, чтобы прибор лежал на жесткой поверхности и не двигался. Более того, чтобы получить реальные значения замеров нужно с использованием коэффициента трансформации сделать перевод показаний.
Цифровые – можно произвести настройки на нужный параметр (сила тока, мощность) и встроенный микроконтроллер выдаст показания на дисплей автоматически, сам произведя все вычисления.
Мультиметр – универсальный прибор. Очень удобны тем, что клещи уже встроены в корпус. В зависимости от модели мультиметра существует много дополнительных функций и способов измерений.
Высоковольтные – зачастую крепятся к штанге, чтобы произвести замены и не приближать очень близко к проводнику. Единственная функция этого вида – измерять переменный ток.

Принцип работы токовых клещей

Принцип работы токовых клещей заключается в том, что если между его захватами установить проводник, то электромагнитное поле изменится под действием тока, проходящего по этому проводнику. И затем, пройдя через первичную и вторичную обмотки, на прибор будут переданы показания.

Токовые клещи, предназначенные для напряжения до 1000 Вольт, совершенно не отличаются от клещей для высоковольтных цепей. Измерение тока токовыми клещами имеет следующий алгоритм.

Для начала определяем на электрической схеме, к какому проводу будем присоединять токовые клещи для снятия параметров. Обязательно нужно выбрать именно один провод, поскольку если их будет больше, то замеры будут некорректными. На приборе выставляем тот режим измерения, который необходим нам для решения существующей задачи. Кроме этого, нужно будет еще и определить шкалу.

В том случае, если информация о ней отсутствует, следует выбрать наибольшую. Затем раскрывая клещи, обхватываем провод. Его расположение должно быть строго перпендикулярным той плоскости, в которой расположились клещи. Идеально, если проводник будет расположен в самом центре контура. Автоматически произойдет измерение нужного нам параметра, и результат высветится на дисплее.

Стоит отметить, что если величина тока слишком мала, и определить ее не получилось, то проводник можно намотать на половину токовых клещей и провести замер вновь. При появлении значения нужно его разделить на то число витков, которое было сделано.

В том случае, если высветится значение единицы, то нужно сделать переключение на другой диапазон, поскольку ток превышает этот показатель.

Преимущества и недостатки токовых клещей

Токоизмерительные клещи неспроста вошли в обиход людей, они широко распространены, потому что имеют множество преимуществ, которые заставляют делать выбор в их пользу.

Во-первых, само устройство очень просто в обращении, там нет замудренных инструкций, множества переключателей и пр. Размеры позволяют легко переносить его по различным местам, оно компактно и выдает измеряемые параметры с высокой точностью.

Кроме того, ими можно производить замеры как микротоков, так и токов в высоковольтных схемах. На основании принципа работы токовых клещей создаются устройства различного назначения.

Токовые клещи можно сочетать с другими электроизмерительными приборами, например, при сочетании с мультиметром грани их возможностей просто невозможно представить, а ведь их можно еще совместить с другими различными датчиками, тем самым еще больше расширив функционал.
Если человек в принципе лишь поверхностно знаком с физикой, а точнее с электротехникой, но не знает как устроены токовые клещи, то он все равно будет в силах разобраться с этим прибором даже без инструкции, настолько он прост в обращении.
Как правильно пользоваться токоизмерительными клещами уже стало понятно, преимущества также описаны очень развернуто, однако, будет несправедливо не сказать о недостатках:

В случае если проводник в клещах располагается не совсем правильно (не перпендикулярно), то из-за существующего электромагнитного поля возникают неточности, поэтому нужно запомнить что положение провода зависит от положения самого прибора.
Если рядом с проводником есть другие проводники, то токоизмерительные клещи могут воспринимать токи этих проводников, поскольку существует некая чувствительность.
К сожалению, из-за того, что само устройство очень просто, существует множество компаний, которые стремятся заработать деньги на том, чтобы изготовить и продать копии, качество работы которых зачастую неудовлетворительно и точность показаний отсутствует.

Измерение тока токовыми клещами

Измерение тока при помощи токовых клещей будет выполняться следующим образом. Сначала нужно выбрать тот провод, показания которого нужно замерить. Используя переключатель, на тестере отмечается нужный режим.

Если нужно измерить постоянный ток, то выставляется одни литеры, а если переменный, то другие. Затем нужно раскрыть клещи и поместить проводник внутри, строго перпендикулярно корпусу клещей и, если есть такая возможность, по центру внутреннего контура.

После этого на дисплее автоматически появятся нужные нам показания.

На некоторых токоизмерительных клещах есть кнопка Hold, она позволит произвести замеры в тех местах, куда сложно дотянуться и не будет видно показателей дисплея. Нажав на нее при проведении замера, результат будет зафиксироваться на дисплее и его можно увидеть, выйдя из сложных условий.

Электроизмерительные клещи — принцип работы

Дополнительно этот прибор способен измерять также напряжение, частоту, температуру (в некоторых моделях).

О назначении многих электрических приборов и инструментов известно любому обывателю – все знают, зачем нужен паяльник или электрическая дрель. Но далеко не у каждого, даже не на каждом предприятии найдутся токоизмерительные клещи.

Где применяются электроизмерительные клещи?

— определять фактическую нагрузку в сети. Чтобы определить нагрузку однофазной сети, осуществляется замер на вводном кабеле, полученное значение тока в амперах умножается на напряжение в сети и косинус угла между фазами (cos φ). Если отсутствует реактивная нагрузка (мощные индуктивные элементы, дроссели, двигатели), то последнее значение принимается равным единице (cos φ = 1).
— для измерения мощности различных приборов. В случае возникновения необходимости измеряется сила тока участка цепи с подключенным потребителем. Мощность определяется по вышеописанной формуле.
— для проверки функционирования приборов учета потребления электроэнергии, например, сверки показаний счетчиков с фактическим потреблением.

Конструкция и обозначения

Переключатель может быть установлен в одно из положений режимов измерений:

— DCV – постоянное напряжение;
— ACV – переменное напряжение;
— DCA – постоянный ток;
— ACA – переменный ток;
— Ω — сопротивление;
— значок диода – проверка диодов;
— значок сигнала – прозвонка с зуммером.

Порядок измерения тока

Порядок измерения напряжения

Порядок измерения сопротивления

Электроизмерительные клещи – принципы работы

Заметим, что с помощью токоизмерительных клещей измерять ток (а по сути — нагрузку) в цепи совсем не сложно и очень удобно. Сам процесс измерения заключается в следующем.

Как пользоваться токоизмерительными клещами

Как измерить нагрузку сети в квартире?

Полученная величина умножается на напряжение сети 220 В, косинус берется равным единице.

Пример. Допустим, прибор показывает 6А. Это значит, что нагрузка сети квартиры составляет:

Р = 6 · 220= 1320 Вт = 1.32 кВт.

Маленькая хитрость при измерениях

Как можно измерить небольшой ток с помощью электроизмерительных клещей?

Для того, чтобы измерить токоизмерительными клещами небольшую силу тока, необходимо провод, на котором нужно узнать ток, намотать несколько раз на разомкнутый магнитопровод. Предел измерений установить на минимальное значение.

Похожие материалы на сайте:

1) Как измерять мультиметром
2) Как выбрать токовые клещи

Как пользоваться мультиметром с клещами

Практически у каждого мужчины в доме имеется небольшой набор инструментов, и среди них обязательно будет присутствовать мультиметр. Это привычный прибор, и как пользоваться им, знает почти каждый. А вот мультиметр с токовыми клещами уже диковинка.

Что это такое

В повседневной практике токовые клещи используют энергетики, когда нужно измерить силу тока в высоковольтных проводах без их разрыва и последующего подключения амперметра. Внешне они похожи на клещи, прикрепленные к мультиметру, отсюда и название.

На самом деле это токовый трансформатор с раздвижным магнитопроводом, во вторичную обмотку которого включен стрелочный или цифровой амперметр.

Длинные диэлектрические ручки нужны для безопасности. Принцип действия заключается в измерении тока проходящего через токовый трансформатор.

Устройство мультиметра с клещами следующее:

усики клещей выполняют из трансформаторной или заменяющей ее стали и покрывают изоляцией;
роль первичной обмотки трансформатора играет электрический провод, которые охватывают усики клещей. То есть, на первичной обмотке всего один виток;
вторичная обмотка наматывается на эти же клещи, количество витков зависит от того, какие токи предполагается измерять. Обмотка спрятана под изоляцией.

На клещах указывается коэффициент трансформации. Выглядит примерно так: 100/5А. Это отношение номинального тока первичной обмотки к номинальному току вторичной обмотки.

Амперметр, включенный во вторичную обмотку трансформатора, производит измерение тока, наведенного проводом, который охватывают клещи.

Виды

Электроизмерительные клещи бывают двух видов – до 1000 В и высоковольтные. В быту применяются клещи до 1000 В. В современных токовых клещах, для удобства пользователей, совместили функции амперметра для измерения переменного тока с другими приборами типа вольтметра, омметра и получился мультиметр с токоизмерительными клещами.

Кроме этого бывают измерительные клещи для постоянного и переменного тока, основанные на эффекте Холла. Если на тонкую полупроводниковую пластину подать электрический ток и при этом она располагается под прямым углом к какому-нибудь магнитному полю, то на концах пластины появляется напряжение. Оно пропорционально напряженности магнитного поля, действующей на пластину.

Использование эффекта Холла позволяет измерять как переменный, так и постоянный ток, так как датчик реагирует только на амплитуду напряженности, а направление поля для него значения не имеет.

Кроме этого, датчик реагирует мгновенно на изменение напряженности. Поэтому он может фиксировать и форму сигнала.

Конструктивно, измерительные клещи, основанные на эффекте Холла, ничем не отличаются от обычных, измеряющих при помощи трансформаторов тока. Для обычного пользователя это все тот же мультиметр.

Как измерять

Пользоваться мультиметром с клещами несложно. Вначале нужно выставить режим измерения переменного или постоянного тока. С помощью переключателя на мультиметре выбираются необходимый сектор с обозначениями режимов и останавливаются на шкале с предполагаемыми значениями.

После этого нажатием рычага клещи размыкаются. Исследуемый проводник вводится в область захвата, и клещи смыкаются. На дисплее высветятся показания прибора.

На некоторых тестерах с клещами есть специальная кнопка фиксирующая показание. Тогда достаточно нажать на нее для сохранения результата измерения. Это удобно при измерениях в труднодоступных местах.

Если прибор показывает 1, значит, величина тока превышает предел измерения, и нужно поставить переключатель на большее значение. Если показания 0 или близкие к нему, надо перейти на нижнюю шкалу.

Шкалу измерения надо выбирать так, чтобы показания прибора находились в области максимальных значений. В таком случае погрешность измерений будет минимальной.

Иногда, показания мультиметра с токоизмерительными клещами лежат близко к 0, но провести измерения необходимо. В этом случае используют простой способ. Проводник скручивают в несколько витков и клещами захватывают все провода. На приборе зафиксируется какое-то значение.

Его нужно разделить на количество проводов проходящих через клещи и получить искомое значение тока, проходящего через проводник.

Сделать самому

Если человек немного разбирается в электронике, имеет цифровой мультиметр, то можно довольно быстро сделать к нему дополнение. Для этого понадобится любой датчик Холла, в продаже они имеются, и ферритовое кольцо.

Кольцо раскалывают на две части, к одному концу крепится датчик, и к его контактам припаивают провода. Полукольца крепят к прищепке или чему-нибудь подобному. Концы проводов вставляют в гнезда мультиметра. Прибор переводится в режим милливольтметра.

Если в ферритовое кольцо поместить проводник, по которому протекает ток, то на милливольтметре можно будет наблюдать какие-то значения. В зависимости от используемого датчика, коэффициент преобразования напряженности магнитного поля в электрическое напряжение будет разным, но постоянным для конкретного датчика.

С помощью эталонных токов можно отградуировать шкалу. В результате получится простая и удобная приставка к мультиметру.

Как выбрать

На сегодняшний день, на рынке имеется множество тестеров с клещами и без них. Разброс цен не так уж и велик. Возникает проблема выбора. В первую очередь необходимо определиться, для чего он нужен, какие задачи он должен решать.

Если есть потребность в неразрушающем контроле, необходимо оперативно измерить токи на входящих проводах на даче или на счетчике, то приобретение мультиметра с токоизмерительными клещами будет правильным решением.

Если нужно замерить токи в электропроводке автомобиля, то придется приобрести прибор с датчиками Холла, хотя они немного дороже.
Кроме этого, мультиметры, в зависимости от производителя, могут измерять переменные и постоянные токи и напряжения, сопротивления, емкость, частоту, мощность.

Набор функций зависит от разработчиков аппаратуры. Но за универсальностью гнаться не нужно, это сказывается на цене и характеристиках тестера. Хорошо, если в комплекте с прибором идет подробная инструкция по эксплуатации. После учета всех факторов можно делать покупку.

Как пользоваться токовыми клещами? —

Мультиметр с токоизмерительными клещамиМультиметр

Чаще всего люди связанные с электроникой для своих измерений используют обычный мультиметр. С помощью него можно измерить такие значения как, напряжение, силу тока, сопротивление. Некоторые приборы так же меряют частоту и емкость конденсаторов. Однако пользоваться обычными щупами не всегда удобно, а иногда и невозможно, на помощь приходят токовые клещи.

Преимущества токовых клещей

Ток измеряется без необходимости разрыва цепи.
Возможны измерения в цепях, с напряжением до 10 кВ.
Возможно измерять ток в достаточно больших пределах.
Не большой прибор.

Недостатки токовых клещей

Точность измерения не 100-процентная.
Значения зависят от того как расположить прибор относительно провода.

Как измерить токовыми клещами ток в цепи?

Относительно обычного мультиметра разница совсем небольшая. Разница только в принципе измерений. Однако всегда можно подключить обычные щупы и пользоваться прибором как обычно.

Для измерения тока клещами необходимо:

Выставить диапазон измерений.
Нажать на клипсу сбоку, тем самым открыв клещи.
Обхватить ОДИН провод.
Расположить прибор боком относительно провода.
На дисплее появится значение.

Как измерить нагрузку сети?

Для этого необходимо:

Помереть напряжение в сети (обычно от 210 до 240 вольт).
Произвести замер тока на участке цепи.
Умножить показания друг на друга. Например в сети 220В и нагрузка 3А, 220 * 3 = 660Вт.

Что делать если ток в цепи незначительный для токоизмерительных клещей?

Если в цепи протекает слишком малый ток и его сложно уловить, то существует небольшая хитрость. Провод нужно сделать несколько витков на клещах, тем проводом на котором собираетесь производить измерения. После измерения необходимо полученное значение поделить на количество витков.

Почему так происходит? Принцип работы токовых клещей

В основе токовых клещей лежит принцип одновиткового трансформатора. Первичная обмотка это и есть наш провод ток в котором мы измеряем.А вторичная обмотка намотана внутри на магнитопроводе, который можно размыкать.

По проводу идет ток, он создает магнитное поле, это поле ловится вторичной обмоткой, а далее с нее идут все замеры. Если необходимо, сигнал усиливается.

Вопрос-ответ

Вопрос: Можно ли пустить через клещи сразу 2 провода, фазу и ноль?
Ответ: Нет, так как в таком случае вектора магнитных полей взаимоисключают друг друга и прибор покажет 0.
Вопрос: При перемещении клещей вдоль провода во время измерений, прибор показывает разные значения.

Ответ: При перемещениях прибора вдоль провода, вы изменяете магнитный поток в магнитопроводе.

Поэтому на вторичной обмотке клещей меняются значения.

Вопрос: На экране загорелась надпись HV или значение замерло на значении 1.

Ответ: Это означает, что выбран не верный диапазон измерений. Необходимо выбрать больший диапазон.

Вопрос: Что означает клавиша «RAN» на клещах?
Ответ: Эта кнопка нужна для переключения режима автоматического или ручного предела измерения.

4.88/5 (4)

Токовые клещи, ваттметры212

Токовые клещи, ваттметры. П редставляют собой приборы, основным назначением которых является измерение электрического ток без разрыва электрической цепи и нарушения ее функционирования.

Подсоединять клещи можно как к изолированному, так и неизолированному проводу. Самое главное — охватываться должна только одна шина.

Эргономичность корпуса позволяет выполнять все необходимые манипуляции одной рукой.

Токовые клещи, ваттметры — э то большая группа приборов, с помощью которых можно измерять величины постоянного и переменного тока, постоянного и переменного напряжения, сопротивления, частоты, температуры. Как правило, Токовые клещи имеют также все функции мультиметра, что позволяет дополнительно применять их для тестирования цепей и проверки диодов.

Клещи делятся на амперметры, вольтметры, ваттметры, фазометры, ампервольтметры. Эргономичность корпуса позволяет выполнять все необходимые манипуляции одной рукой.

Клещи состоят из: размыкаемого подпружиненного магнитопровода, на который надета многовитковая катушка, отсчётного устройства, в качестве которого, в зависимости от модели, может быть либо стрелочный, либо электронный прибор с цифровым указателем,
переключателя диапазонов и функций, в ыходных разъемов, для подключения измерительных щупов.

В ассортименте представлен огромный выбор токовых клещей, ваттметров, отличающихся только функциональными возможностями. Вы всегда сможете купить необходимый Вам прибор таких известных брендов, как: Fluke, APPA, CEM, Uni Trend, Mastech,Testo и др.

Посмотреть и купить товар вы можете в наших магазинах в городах: Москва, Санкт-Петербург, Волгоград, Воронеж, Гомель, Екатеринбург, Ижевск, Казань, Калуга, Краснодар, Красноярск, Минск, Набережные Челны, Нижний Новгород, Новосибирск, Омск, Пермь, Ростов-на-Дону, Рязань, Самара, Саратов, Тверь, Томск, Тула, Тюмень, Уфа, Челябинск. Доставка заказа почтой, через систему доставки Pickpoint или через салоны «Евросеть» в следующие города: Тольятти, Барнаул, Ульяновск, Иркутск, Хабаровск, Ярославль, Владивосток, Махачкала, Томск, Оренбург, Кемерово, Новокузнецк, Астрахань, Пенза, Липецк, Киров, Чебоксары, Калининград, Курск, Улан-Удэ, Ставрополь, Сочи, Иваново, Брянск, Белгород, Сургут, Владимир, Нижний Тагил, Архангельск, Чита, Смоленск, Курган, Орёл, Владикавказ, Грозный, Мурманск, Тамбов, Петрозаводск, Кострома, Нижневартовск, Новороссийск, Йошкар-Ола и др.

Товары из группы «Токовые клещи, ваттметры» вы можете купить оптом и в розницу.

Как пользоваться токовыми клещами »

Основная задача электроизмерительных клещей измерение тока без разрыва проводника, современные приборы обладают функциями измерения напряжения, емкости, температуры, мощности и т.д. Принцип измерения основан на токовом трансформаторе или эффекте Холла.

Токовые клещи, работающие на принципе трансформатора тока, измеряют только переменный ток, т.к. трансформатор не пропускает через себя постоянный ток. Первичная обмотка это провод, обхватываемый токовыми клещами, а вторичная внутри токовых клещей с токовым датчиком.

Обхватить несколько витков одного проводника, то на вторичной обмотке ток во столько же раз увеличится. Это удобно для измерения небольших переменных токов, при этом нужно разделить полученное значение тока на количество витков.

Внешне токовые клещи, работающие на трансформаторе тока, отличаются отсутствием насечек на губках и диапазона постоянного тока.

Токовые клещи, работающие на эффекте Холла, измеряют и постоянный и переменный ток. Принцип работы на эффекте Холла основан на измерении напряжения на гранях полупроводниковой пластины, через которую протекает постоянный ток, помещенной в магнитное поле перпендикулярно к ней. Магнитное поле образуется вокруг проводника, который обхватили токовыми клещами.

Изменение тока в проводнике, вызывает изменение магнитного поля вокруг проводника, что вызывает изменение напряжения на чувствительном элементе Холла. Напряжение чувствительном элементе преобразуется и выводится на экран в виде значения тока. Для токовых клещей, работающих на эффекте холла, важно располагать проводник перпендикулярно к губкам токовых клещей.

Измерение тока

Для работы на нашем приборе APPA 133 выберем режим переменного тока А~ обхватим один провод. Выбор диапазона измерения в APPA 133 автоматический, в других приборах возможно необходимо выбрать диапазон. Если размещать проводник не перпендикулярно или не по рискам, то погрешность показаний увеличивается до 3 %.

Для измерения броскового переменного тока необходимо выбирать режим «inrush current», например в случае измерения пускового тока электродвигателя. Для измерения макс мин тока выбираем соответствующий режим.При включенной печке максимальный ток 8,47 А.

Если обхватить сразу два провода, то токовые клещи покажут ноль, т.к. сумма токов двух проводников с разной полярностью равна нулю.

Если показания прибора не ноль, то имеется ток утечки или значение находится в пределах погрешности прибора. При измерении нескольких проводов одновременно значение тока будет суммой токов всех проводов.

Утечка тока может проявиться например, если вода из крана бьет током, нужно проверить ток утечки электрического бойлера.

Измерение напряжения

Для измерения постоянного и переменного напряжения выставим переключатель на V. Наш прибор имеет автоматический выбор диапазона, а так же позволяет измерять частоту. Переключать между режимами необходимо при отсоединенных проводах. У APPA 133 имеется защита от высокого напряжения более 1000 В.

Видим напряжение 221,1 В, частота 49,97 Гц.

При включенной печке видим что напряжение упало до 211,1 В, частота не изменилась. Произошло это из-за того что сечения проводов не хватает на мощность печки, что вызывает перегрузку и нагрев проводов. Необходимо поменять провода на более толстого сечения.

Измерение потребляемой мощности

Полная мощность (В*А) равна квадратному корню из суммы квадратов активной и реактивной мощностей. Реактивная мощность (Вар) равна произведению напряжения и тока, умноженному на синус угла сдвига фаз между ними. Если нет потребителей с реактивной мощностью (двигатели, трансформаторы), то полная мощность нагрузки будет равна активной.

Активная мощность вычисляется в приборе по формуле произведение напряжения на ток. Если прибор не позволяет измерять мощность, то полученный ток умножим на 220 В и получим мощность нагрузки. Для измерение активной мощности с помощью APPA 133 переводим переключатель W~. Переключать между режимами необходимо при отсоединенных проводах.

Вставляем щупы в розетку и обхватываем проводник.

Активная мощность потребления компьютера 28 Вт, а при включенной печке потребляемая мощность повысилась до 1728 Вт (~=211,1 В * 8,47 А). В APPA 133 так же можно измерить коэффициент мощности, отрицательное значение говорит о емкостном характере нагрузки (ток опережает напряжение), положительное значение говорит о индуктивном характере нагрузки (ток отстает от напряжения).

Выбрать токовые клещи можете в каталоге.

Токоизмерительные клещи. Устройство и виды. Как выбрать

Токоизмерительные клещи служат для измерения электрических параметров цепи питания в виде фазового угла, мощности, напряжения или тока, без нарушения функционирования цепи и без ее разрыва.

Большую популярность получили токоизмерительные клещи, которые являются клещевыми амперметрами для измерения переменного тока. Они предназначены для оперативного замера тока в проводе без вывода из работы и без разрыва цепи. Электроизмерительные клещи используются в электроустановках до 10000 вольт.

Устройство и работа

Простая модель токоизмерительных клещей функционирует по принципу трансформатора тока с одним витком. Его первичная обмотка – это измеряемый провод или шина. Вторичная обмотка, которая имеет много витков, и подключенная к амперметру, выполнена на разъемном сердечнике.

а) – простые клещи с применением 1-виткового трансформатора.
б) – клещи с выпрямителем и 1-витковым трансформатором.

Измеряемый провод.
Разъемный сердечник.
Вторичная обмотка.
Выпрямитель.
Измерительная рамка.
Шунтирующее сопротивление.
Переключатель режимов.
Рычаг.

Токоизмерительные клещи состоят из трех основных элементов:

Рабочая часть: прибор для измерения, обмотки трансформатора, магнитопровод.
Изолирующая часть: от упора рукоятки до рабочей части.
Рукоятки: от края клещей до упора.

Для охватывания измеряемого проводника сердечник магнитопровода может раскрываться по аналогии с простыми клещами, при приложении усилия руки на изолированные ручки клещей.

Переменный ток протекает по измеряемому проводнику, который охвачен разъемным магнитопроводом. При этом ток образует в магнитопроводе магнитный поток, который создает электродвижущую силу во вторичной обмотке измерительных клещей. При воздействии ЭДС во вторичной обмотке возникает ток, измеряемый амперметром, находящемся в измерительных клещах.

Измерительные устройства современного образца работают по схеме, включающей в себя трансформатор тока с мостом выпрямления. При этом выход вторичной обмотки подключается к электроизмерительному устройству посредством набора шунтов.

Разновидности

Токоизмерительные клещи разделяют на два типа по рабочему напряжению и устройству:

В электроустановках до 1 кВ, одноручные.

В электроустановках 2-10 кВ, двуручные.

Одноручные электроизмерительные клещи в своей конструкции объединили рукоятку с изолирующей частью. Магнитопровод раскрывается при помощи специального нажимного рычага. Одноручные измерительные клещи до 1 кВ могут быть различных размеров, и не имеют определенных размерных нормативов. Пользоваться такими клещами можно одной рукой.

Двуручные измерительные клещи для электроустановок от 2 до 10000 вольт имеют размер изолированной части не меньше 38 см, ручек свыше 13 см. Конструкция таких клещей предусматривает пользование клещами с помощью двух рук.

По типу индикатора токоизмерительные клещи разделяются на:

Аналоговые. Имеют стрелочный дисплей со шкалой.

Цифровые. Оснащены жидкокристаллическим экраном.

Стрелочные (аналоговые) измерительные устройства еще не потеряли свою популярность, несмотря на широкое распространение цифровых приборов. Их преимуществом перед цифровыми устройствами является отсутствие необходимости источника питания для работы.

Чтобы измерить ток запуска, намного удобнее использовать аналоговые клещи, так как они очень быстро реагируют на резкую смену значения электрического тока. По удобству выдачи результата измерения аналоговые клещи намного уступают цифровым устройствам, так как измеряемая величина может быть определена только по градуированной шкале.

Цифровые измерительные устройства наиболее удобны в применении, так как результаты замеров показываются на экране в цифровой форме. Их недостатком является необходимость вспомогательного источника питания в виде аккумуляторов или батареек, а также увеличение погрешности измерений при разряде источника питания и электромагнитных помехах.

По виду измеряемого параметра цепи электроизмерительные клещи разделяют на:

Фазометры.
Ваттметры.
Ампервольтметры.
Амперметры.
Мегаомметры.

Фазометрами называются приборы, способные измерить угол сдвига фаз в трехфазной электрической сети при работе электрооборудования. Другими словами, этот параметр называют коэффициентом мощности. Фазометры бывают цифровыми, электродинамическими.

Ваттметры, выполненные в виде измерительных клещей, служат для измерения параметров 3-фазных и 1-фазных сетей бесконтактным способом: реактивной и активной мощности. Чаще всего такие приборы выполняют в виде универсального устройства, позволяющего измерять и другие параметры.

Ампервольтметры и амперметры в устройстве электроизмерительных клещей функционируют аналогично другим видам клещей. Они измеряют параметры тока, напряжения в некоторой цепи, либо несколько параметров одновременно.

Мегаомметры. Чаще всего токоизмерительные клещи комбинируют совместно с мегаомметром для возможности измерения сопротивления различных участков цепи, а также изоляции. Это дает возможность электромонтеру контролировать многие параметры электробезопасности оборудования, применяя только электроизмерительные клещи. Для измерения сопротивления в конструкции предусмотрены дополнительные выводы контрольных проводников.

Некоторые виды измерительных клещей оснащены датчиком Холла. Это сделано для возможности измерения параметров постоянного тока, который не трансформируется, в отличие от переменного тока. Схема работы таких клещей изображена на рисунке.

1 — Магнитопровод
2 — Проводник
3 — Датчик Холла
4 — Компенсационная катушка

Рекомендации по выбору

При приобретении электроизмерительных клещей не следует стремиться к покупке очень дорогостоящей модели, с встроенными множественными функциями, назначение которых вам даже неизвестно. Для применения в бытовых условиях достаточно приобрести недорогой прибор, который кроме определения параметров тока сможет прозвонить цепь, измерить напряжение, сопротивление.

Однако не стоит слишком экономить, так как при выборе дешевых устройств можно нарваться на китайскую низкокачественную подделку, вместо добротных измерительных клещей. Такое устройство будет иметь большую погрешность и низкое качество сборки. Их можно отличить по некачественному пластику с неприятным запахом, неаккуратной сборке корпуса со щелями, и по малой цене устройства.

Рекомендации и правила пользования

Особенностью такого типа электроизмерительных устройств является разъемный вид магнитопровода. Его обхват открывается при нажатии на подпружиненную рукоятку, либо кнопку, в зависимости от конструкции клещей.

После этого, удерживая токоизмерительные клещи в разомкнутом виде, подносят их к проводнику таким образом, чтобы он оказался внутри кольца магнитопровода.

Необходимо знать, если в измерительный проем поместить несколько проводников с протекающим током, то результатом измерения будет общая сумма всех токов. Если это однофазная сеть, то ток измеряют на одном проводе. При помещении в измеряемую зону сразу двух проводов однофазной сети (фазы и ноля) прибор покажет нулевое значение. Такая же ситуация произойдет, если измерять сразу три фазы. Поэтому необходимо убедиться в отсутствии лишних проводников в электроизмерительных клещах перед замыканием магнитопровода. Затем рукоятку опускают и кольцо замыкается.

Поворотный указатель устанавливают в положение включения прибора (в нашем случае «АСА»). В различных конструкциях устройств обозначение может иметь отличия. Поэтому перед применением прибора, сначала необходимо ознакомиться с инструкцией, и только потом включать его.

На цифровом индикаторе или стрелочном экране должна отобразиться величина измеряемого параметра проводника.

Независимо от типа устройства, применять его нужно с особой аккуратностью при проталкивании магнитопровода сквозь пучок проводов. При измерениях оголенных токоведущих частей и при напряжении выше 1 кВ необходимо пользоваться диэлектрическими перчатками.

Для высоковольтных измерений используют токоизмерительные клещи с длинными ручками более 38 см до измеряемого проводника.

Современные исполнения измерительных клещей способны кроме измерения параметров тока, измерить различные другие показатели: активное сопротивление, переменное напряжение, постоянное напряжение. Цифровые устройства также могут оснащаться функцией проверки диодов и транзисторов, прозвонки зуммером.

Измерение других параметров осуществляется аналогично работе с мультитестером. Достаточно подключить контрольные щупы к определенным гнездам, настроить режим измерения и произвести замер.

Несмотря на достаточную точность измерения, измерительные клещи цифрового вида не всегда позволяют получить данные с высокой точностью при измерении малых токов. Такую задачу по возможности можно решить следующим способом. Измеряемый проводник необходимо обмотать вокруг магнитопровода несколькими витками. Измерить параметр и разделить его величину на число витков провода.

Если при измерении цифровым устройством на дисплее изображается «1», то это говорит о том, что величина параметра в цепи выше установленного в приборе предела. Поэтому необходимо настроить соответствующим переключателем более высокую границу измерения.

Способы измерения тока

Используют два способа определения параметров электрического тока в цепи. К первому способу можно отнести прямое измерение, а ко второму способу – индуктивное или непрямое измерение тока.

Прямой способ

Прямое измерение тока осуществляется простым амперметром при подключении его в разрыв цепи электрического тока. Такой способ ток непосредственно протекает через амперметр. В итоге на дисплее прибора показывается действительная величина измеряемого параметра.

К достоинствам прямого измерения можно отнести:

Точность измерений, которая зависит от класса и качества прибора.
Простота и легкость выполнения измерений.

К недостаткам этого способа относятся:

Нет возможности производить замеры очень больших величин токов из-за конструктивных особенностей.
Один прибор может производить измерения только в подключенной к нему цепи.
Невозможно измерить параметры цепи без ее разрыва.

Непрямой способ

Таким способом пользуются при применении токоизмерительных клещей или трансформаторов тока, с которыми можно подключить амперметры, однако они могут измерить только вторичный ток трансформатора.

Токоизмерительные клещи работают по принципу трансформатора тока. Роль первичной обмотки играет измеряемый проводник, а вторичной обмоткой выступают сами клещи.

Преимуществами индуктивного способа являются:

Мобильность измерений.
Возможность производить замеры без разрыва цепи.
Можно измерить большую величину тока, в отличие от прямого способа.
Безопасность.

К недостаткам индуктивного способа относятся:

Большая погрешность измерений при малых измеряемых параметрах.
Невозможность проведения измерения в труднодоступных местах.

Токоизмерительные клещи. устройство и виды. как выбрать

Выбирая прибор со многими функциями, нужно отдавать преимущество не количеству, а качеству.

Обычно на практике используются далеко не все функции, которыми могут быть наделены токоизмерительные клещи.

Приобретая электроизмерительные клещи с большим количеством дополнительных функций, вы рискуете не только потратить много лишних денег, но и, так сказать, усложнить себе жизнь. На сегодняшний день можно найти электроизмерительные клещи, в которых имеются практически любые функции.

Необходимо отметить, что чем больше различных элементов встроено в измерительный прибор, тем больше проблем будет возникать в процессе его эксплуатации. Именно поэтому не рекомендуется выбирать электроизмерительные клещи, в которых имеется очень большое количество различных функций.

Лучше выбрать прибор, обладающий только теми функциями, которые необходимы для работы.

Абсолютно нет смысла платить за то, что никогда не будет использоваться. Обычно в процессе работы используются измерения тока, напряжения, а также сопротивления, причем последнее чаще всего в режиме прозвонки.

Поэтому желательно, чтобы прибор обладал функцией звуковой прозвонки. А вот такие функции, как измерение температуры, емкости, частоты и другие навороты на практике в быту практически никогда не используются – они только делают прибор более дорогим и сложным, а значит и менее надежным.

Токоизмерительные клещи – это очень полезный прибор, так как позволяет измерить ток в цепи, не нарушая ее работы.

Техника безопасности при работе с электроизмерительными клещами

1) — категорически запрещается превышать величину перегрузочной способности клещей, которая указана для каждого диапазона измерений;
2) — нельзя прикасаться к неиспользуемым гнездам прибора, когда он подключен к токоведущим частям;
3) — прежде чем изменять положение переключателя диапазонов измерения, обязательно нужно отсоединить клещи от токоведущего проводника;
4) — запрещается измерять сопротивление в схеме под напряжением;
5) — при работе с напряжением нужно соблюдать предельную осторожность. В процессе измерений пальцы необходимо держать за барьерной кромкой клещей.. Похожие материалы на сайте:

Похожие материалы на сайте:

Как пользоваться мультиметром
Инструмент электрика

Назначение инструмента

Токоизмерительные клещи являются незаменимым в профессиональной и бытовой работе прибором, который позволит измерить электрический ток без необходимости вносить разрыв в электрическую цепь и нарушать ее работу. Инструмент может применяться для измерительных работ на электроустановках не более 10 тыс. В. В таком случае сфера их существенно расширяется, не ограничиваясь исключительно бытовыми нуждами. Хотя иметь в домашнем наборе инструментов такие клещи не повредит.

Измерительные приборы могут быть рассчитаны на следующие параметры напряжения:

до 1 тыс. В;
свыше 1 тыс. В.

У них различны классы защиты изоляции и требуемые правила безопасности. Существуют также установки с постоянным или переменным током. А поэтому для них предусмотрены разные типы клещей, различающиеся по своей конструкции. В то же время на рынке можно встретить модели, которые дают возможность комбинированного замера.

Именно поэтому измерения токоизмерительными клещами можно производить относительно:

как постоянного, так и переменного тока;
исключительно переменного тока.

Измерению может быть подвергнут ток независимо от того, протекает он по одному проводнику, или по нескольким. Дополнительно после замеров получают данные о:

мощности подключенных к сети электроприборов;
корректности выдаваемых электросчетчиком показателей;
текущей сетевой нагрузке.

Виды

Пример использования

Приведем пример того, как пользоваться токоизмерительными клещами при измерении нагрузки в сети 220 В, например в квартире. В этом случае переключатель необходимо установить в положение AC 200. Далее необходимо токовыми клещами обхватить изолированный проводник и снять показания. После этого полученную величину силы тока нужно умножить на напряжение в сети 220 В. Например, если прибор показывает 5 А, то потребляемая мощность в сети составит P = U * I = 5 * 220 = 1100 Вт или 1.1 кВт. Полученное значение можно использовать для проверки работы приборов учета электроэнергии.

Напоследок предлагаем просмотреть видео, на котором наглядно показывается, как пользоваться токовыми клещами DT-266 и Fluke 302+, достаточно популярными на сегодняшний день:

DT-266

Fluke 302+

Вот и вся инструкция о том, как самому пользоваться токоизмерительными клещами. Как Вы видите, ничего сложного нет. Главное — соблюдать меры безопасности и внимательно подходить к измерениям. Надеемся, что наши советы и наглядная видео инструкция доступно объяснили Вам порядок действий!

Будет интересно прочитать:

Как использовать мультиметр – инструкция для чайников
Как проверить правильность работы счетчика электроэнергии
Список инструментов электрика

Преимущества и недостатки

Токоизмерительные клещи получили широкое распространение благодаря ряду преимуществ, что определяют выбор в их пользу, при необходимости иметь «на подхвате» соответствующее устройство:

Максимально возможная простота, размеры устройства и точность измерений.
Возможность использование для замеров в высоковольтных цепях и микротоков.
Принцип работы клещей позволяет создавать устройства различного дизайна и функционала.

Простота интеграции с другими электроизмерительными устройствами. К примеру, очень эффективными показали себя токовые клещи, совмещенные с мультиметром – границы возможностей для бытового применения у таких устройств очень сложно себе представить, так как они могут быть укомплектованы датчиком температуры и прочими «плюшками», расширяющими функционал.

Устройство максимальное простое в использовании его освоение даже на интуитивном уровне доступно любому человеку мало-мальски знакомому с основами электротехники.

Используя электроизмерительные клещи надо учитывать некоторые присущие таким устройствам недостатки:

Так как прибор реагирует на электромагнитное поле, то есть некоторая зависимость от положения провода внутри первичной обмотки (кольца) и его положения – желательно располагать клещи перпендикулярно измеряемому проводнику.
Чувствительное устройство может быть очень восприимчиво к токам наводки, которые могут возникать при наличии большого количества проводников рядом с измеряемым.
Простота схемы устройства открывает широкие возможности для изготовления некачественных клонов устройств зарекомендовавших себя производителей. Такие копии не комплектуются должными схемами защиты и точность их показаний оставляет желать лучшего.

Выбор токовых клещей

В продаже можно найти достаточно много различных вариантов токовых клещей, а потому процесс выбора для человека, не являющегося специалистом в области электротехники, становится не таким простым делом, как может показаться изначально.

Единственный их недостаток – они требуют источник питания, как правило, это батарея «Крона». Хотя справедливости ради заметим: одной батареи хватает на достаточно длительный период, а потому этот недостаток нивелируется на фоне всех преимуществ.

Выбирая помните о том, что главное предназначение токовых клещей в вашем хозяйстве, это возможность снимать нужные электрические параметры цепи, а потому будет неплохо, если в число функций выбранного вами прибора будет входить возможность измерения напряжений и сопротивлений.

Некоторые модели позволяют измерять частоту сети, хотя эта функция будет бесполезной для большинства мастеров – трудно представить, где в работе обычного электрика требуется точно измерить частоту.

Очень полезной будет возможность фиксации значений специальной кнопкой: во время проведения замеров не всегда удобно смотреть на индикатор, в таком случае можно просто зафиксировать показания и потом посмотреть.

Некоторые токовые клещи продаются со специальным футляром, он удобен для хранения и ношения прибора, одновременно являясь его защитой от внешних негативных воздействий.

Внимательно ознакомитесь с инструкцией для токовых клещей выбранной вами модели

В ней необходимо обратить внимание на режимы, пределы измеряемых величин, а также на дополнительные возможности.

Что нужно учитывать при выборе устройства

На рынке представлено большое количество устройств, функционал которых заметно различается, что напрямую влияет на его стоимость. Приобретая клещи универсальные токовые, надо учитывать, что это всё-таки специализированный инструмент для определения силы тока в проводнике, находящегося под напряжением. Поэтому стоит для себя решить – нужны ли в этом приборе такие функции, к примеру, как проверка конденсаторов, диодов и транзисторов.

Все то же самое умеет делать обычный мультиметр, только его габариты и вес при этом гораздо меньше, но, это в любом случае дело вкуса.

Основные задачи, которые должен выполнять прибор:

Измерение силы тока и напряжения (в идеальном варианте переменного и постоянного).
Прозвонка проводов (желательно со звуковым сигналом)
Определение частоты тока.

Желательные опции, которые в некоторых случаях облегчают работу:

Фиксация результатов замеров – кнопка «Hold»
Возможность выставления ноля – если соседние провода дают наводку.
Возможность замера тока пускового броска, который в несколько раз больше номинального.
Автоматический выбор диапазона при отображении результатов.
Плюсом будет возможность подключения термощупа для измерения температуры.
Большой дисплей с подсветкой.

Также в обязательном порядке надо обратить внимание на качество пластика, отсутствие на поверхности устройства металлических деталей и какие используются элементы питания (чтобы их можно было без проблем найти и заменить, в случае необходимости)

Наглядно про токовые клещи на видео:

Как итог – измерительные токовые клещи это устройство, значительно упрощающее работу профессионального электрика и домашнего мастера, который привык все делать своими руками. Использование прибора, в целом, не отличается от проведения измерений тестером или мультиметром – оно интуитивно понятно и доступно даже людям с минимальными навыками, но в ряде случаев понадобятся некоторые знания для интерпретации полученных результатов измерений.

Измерение тока

Измерение тока с помощью клещей Дитце производится в следующем порядке:

Присоединяют рукоятки к прибору (для высоковольтных клещей).
Включают питание прибора (у электронных моделей).
Устанавливают с помощью переключателя необходимый ожидаемый диапазон измеряемого тока;
Нажатием на специальную кнопку или на рукоятки (для высоковольтных клещей) размыкают магнитопровод и охватывают им провод с током при измерения необходимо охватить только один провод, иначе при охвате нескольких проводов прибор покажет алгебраическую сумму токов, пронизывающих окно магнитопровода, например, при охвате обоих проводов однофазного потребителя клещи покажут близкое к нулю значение тока (дифференциального тока, так как в такой паре проводов токи текут в противоположных направлениях и равны), а затем отпускают кнопку (или прекращают разведение рукояток — у высоковольтных клещей) — под действием встроенной пружины магнитопровод защелкивается и охватывает провод.
Производят отсчёт показаний по шкале с учётом выбранного диапазона измерения.
При необходимости производят коррекцию показаний на влияющие факторы.

Принцип работы и особенности токовых клещей

Прежде всего, давайте вспомним некоторые моменты из школьного курса физики. Как известно, вокруг проводника, по которому протекает электрический ток, образуется электромагнитное поле, сила которого будет находиться в прямой пропорциональной зависимости от величины текущего тока.

Переменный ток будет образовывать вокруг проводника переменное электромагнитное поле, и если провести аналогию с обычным трансформатором, то поместив рядом с таким проводником катушку, в ней будет индуцироваться переменное напряжение, величина которого будет зависеть от интенсивности поля, т.е., от силы тока текущего по проводнику.

Именно этот принцип и лежит в основе работы всех токовых клещей, а странный элемент в их конструкции – своеобразный виток, является не чем иным, как вторичной катушкой трансформатора, в свою очередь, первичной выступает проводник, в котором мы будем измерять силу тока.

Т.е., хотя клещи для постоянного тока и существуют, но в режиме измерения постоянных токов включать их необходимо по классическому сценарию.

Где применяются электроизмерительные клещи?

— определять фактическую нагрузку в сети. Чтобы определить нагрузку однофазной сети, осуществляется замер на вводном кабеле, полученное значение тока в амперах умножается на напряжение в сети и косинус угла между фазами (cos φ). Если отсутствует реактивная нагрузка (мощные индуктивные элементы, дроссели, двигатели), то последнее значение принимается равным единице (cos φ = 1).
— для измерения мощности различных приборов. В случае возникновения необходимости измеряется сила тока участка цепи с подключенным потребителем. Мощность определяется по вышеописанной формуле.
— для проверки функционирования приборов учета потребления электроэнергии, например, сверки показаний счетчиков с фактическим потреблением.

Для чего предназначены?

Назначение токоизмерительных клещей – помощь в замерах тока на высокомощных цепях постоянного и переменного напряжений. Они оказывают помощь и в измерении сопротивления цепи. Потребляемый ток, например, в трёхфазной сети 220 (380) вольт в здании настолько высок, что нередко превышает сотни ампер, особенно в зимнее время.

Например, в ректорате вуза на обеденном перерыве все 70 сотрудников включили в своих кабинетах электрочайники на 7 минут. Чтобы проверить надёжность и токопотребление в такой цепи в эти минуты, ни один амперметр, тем более носимый мультиметр, не справится с таким током.

Отключать энергосеть здания, когда в этот момент работает связь и идёт передача данных, должны быть постоянно включены сигнализация, видеонаблюдение и средства пожаротушения – никто не будет. Чтобы замерить ток на проводе или общей шине, через которую он проходит, не разрывая её, и нужны токовые клещи.

Как пользоваться?

Если вы имеете дело с переменным напряжением более 380 вольт, то для организации безопасной работы используйте диэлектрические перчатки и исправный инструмент с изолированными ручками. Токовыми клещами воспользоваться не сложнее, чем обычным мультиметром при напряжении в линии до 1 кВ. Для замера сделайте следующее.

Отметьте или выделите один из проводов в кабеле, на котором проводятся замеры.
Включите на мультитестере нужный режим замера (например, измерение тока) и диапазон замеров. Выберите значение больше того, что вы ожидаете увидеть, иначе тестер «зашкалит» показания. Для постоянного тока используйте маркер «DC», для переменного – обозначение «AC». Если перепутать их, при попытке замерить переменный ток в режиме постоянного на дисплее будут каждую секунду сменяться положительные и отрицательные значения тока (или напряжения) произвольной величины. Если наоборот – прибор добавит в показания несколько процентов от номинала (диодный мост повышает напряжение).
Откройте клещи и наденьте их на нужный провод в кабеле. Чтобы показания были точнее, пропустите провод по центру контура под углом в 90 градусов.

Прибор отобразит замеряемое значение. Если сила тока или напряжение неизвестны, используйте максимальный диапазон значений. Калибровка цифрового прибора, работающего с токовыми клещами, не требуется.

О том, как правильно пользоваться токоизмерительными клещами, смотрите в следующем видео.

Функции

Этот многофункциональный прибор выполняет несколько функций:

Измерение фактической нагрузки в сети. Для этого клещами захватывается одна жила и прибор автоматически подсчитывает текущую нагрузку.
Проверка мощности отдельных токоприемников. Если вы не уверены в том, что мощность того или иного прибора соответствует данным в его паспорте или просто не знаете ее, то с помощью клещей реально можно выяснить фактическое потребление электроэнергии.
Проверка точности средств учета электроэнергии. Допустимая погрешность бытового счетчика электроэнергии составляет 2%, а клещей – в 4 раза меньше. Существуют токоизмерительные клещи с точностью 0,1%. Функционал клещей позволяет измерять количество затраченных Ватт за определенное время. Сопоставив эти данные с данными счетчика вы сможете увидеть реальную картину подсчета электроэнергии.

Практически все токоизмерительные клещи снабжены функциями цифрового мультиметра и имеют в своей конструкции места для подсоединения щупов.

Фото лучших токовых клещей

Также рекомендуем просмотреть:

Для чего нужен газоанализатор
Разновидности измерительных инструментов
Инструкция, как пользоваться теодолитом
Что такое анемометр
ТОП лучших толщинометров
Как выбрать шумомер
Хороший дозиметр радиационного фона
Обзор лучших лазерных уровней
Как пользоваться индикатором напряжения
Как использовать штангенциркуль
Обзор лучших мультиметров
Лазерный дальномер
Лучший влагомер для древесины
Как выбрать лазерную рулетку
Цифровой вольтметр
Измерители температуры воздуха
Электронный динамометр
Как пользоваться гидроуровнем
Что такое нивелир
Как выбрать пузырьковый уровень
Что такое микрометр
Лучшие измерительные рулетки

Помогите сайту, поделитесь в соцсетях 😉

Основные функции

Измерительные клещи доступны с рядом функций, которые облегчают получение точных показаний и обработку результирующих данных. Среди таких функций:

Истинное среднеквадратичное значение. Поскольку переменный ток меняет направление несколько раз в секунду, он представляется синусоидальной волной. Амплитуда волны постоянно изменяется в течение периода, поэтому результаты измерений могут в разные моменты времени немного различаться. Встраиваемая функция True-RMS (среднеквадратичное значение) преобразует сигналы переменного тока в сигналы постоянного тока эквивалентного значения для более стабильных и точных показаний;
Регистратор данных. Его назначение — хранить данные во внутренней памяти, с возможностью последующего вызова;
Ingress Protection Rating. Функция классифицирует и оценивает степень защиты корпусов от проникновения влаги и инородных тел. Чем выше класс защиты, тем в более широком диапазоне сред могут использоваться токоизмерительные клещи;
Последовательные порты. Они являются средством передачи данных со счетчика на компьютер, где может происходить дальнейшая обработка результатов. Общие интерфейсы включают Ethernet, USB, FireWire или RS-232;
Пусковое устройство: функция обеспечивает пользователям точное измерение сильных скачков тока, которые имеют место в двигателях во время их запуска. Это измерение необходимо при устранении таких неполадок, как нежелательные отключения устройств защиты от перегрузки по току.
Дисплей автоматического выбора диапазона. При этом автоматически устанавливается правильный диапазон измеряемых величин, избавляя пользователей от необходимости регулировать начальное положение переключателей.

Вид рабочей панели токоизмерительных клещей представлен на рисунке 4.

Преимущества и недостатки

Токоизмерительные клещи сразу же завоевали рынок электротехнических приспособлений, измерителей и средств, ведь очевидны их следующие плюсы.

Предельно простое использование в электротехническом деле. Даже руководствуясь интуицией и элементарными школьными знаниями из курса физики, использующий эти клещи в первый раз в жизни человек понимает, что успешно справится с работой, если не нарушит правила электробезопасности.
Небольшие габариты.
Высокая точность замеров.
Работают в электроцепях и установках с высоким напряжением в киловольты, и в маломощных линиях с током в микроамперы, одинаково хорошо.
На основе токоизмерительных клещей возможно построение измеряющего устройства с произвольной эргономикой и дизайном, с разнообразными функциями и возможностями.
Их просто применять в сочетании с другими электрозамерителями. Например, токовые клещи и мультиметр – популярнейший комплект: сам мультиметр может замерять не только силу тока, величины напряжения и сопротивления, но и температуру. Например, при перегреве в электроустановке мультиметр приближенно покажет, насколько высока нагрузка, отчего любому электрику до предела просто сопоставить замеряемый клещами ток, температуру внутри щита с электроустановкой в месте замера и предел по мощности, заявленный в документации, в уравнение, и принять меры по снижению токовой нагрузки на нужную величину.

Электроизмерительные клещи не остались и без недостатков.

Они чувствительны к изменениям электромагнитного поля. Здесь отслеживается небольшая взаимосвязь между позицией провода в первичной обмотке или в кольце и получаемых замерах. Клещи располагаются под углом в 90 градусов к плоскости, через которую проходит провод, на котором замеряют ток.
Замеры лучше проводить на обособленных участках проводов и жил – в местах, где нет соседних, генерирующих наведённые токи в окружающем пространстве.
Открытость и простота схемы подключения тококлещей даёт возможность заработать на их производстве не только технически грамотным людям, но и всевозможным аферистам.

Как пользоваться токовыми клещами?

Перед тем как приступить к рабочему процессу, рекомендуется ознакомиться с техникой безопасности. Это поможет избежать распространённых ошибок.

После этого можно переходить к работе с токовыми клещами:

на корпусе устройства устанавливают допустимый диапазон;
далее необходимо нажать на кнопку для раскрытия магнитопровода;
после этого обхватывают проводник с переменным или постоянным током;
теперь располагают клещи перпендикулярно поверхности провода;
завершающим этапом будет фиксация полученных значений в памяти прибора. На фото токовых клещей представлены популярные модели измерительного оборудования.

Клещи токоизмерительные — для чего предназначены электроклещи и как ими пользоваться

Токоизмерительные клещи – это прибор, основной функцией которого является измерение электрического тока без разрыва в измеряемой цепи. По величине напряжения цепей, в которых выполняются измерения, токоизмерительные клещи делятся на приборы до 1000В и выше 1000В.

Токоизмерительные клещи могут быть одноручными (обычного типа для измерений в сетях до 1000В) и двуручные (высоковольтные, для сетей напряжением до 10кВ). Высоковольтные клещи должны периодически проходить высоковольтные испытания.

На практике чаще всего встречаются токоизмерительные клещи для измерения переменного тока в сетях 220В/380В, но в последнее время пользуются клещами и для измерения постоянного тока, а также комбинированными клещами.

Токоизмерительные клещи бывают аналоговые (стрелочные) и цифровые (с жидкокристаллическим дисплеем).

Аналоговые токоизмерительные клещи

Несмотря на большую популярность цифровых клещей (да и других цифровых приборов) находится место и для использования стрелочных приборов. Для электрических измерений стрелочным клещам не нужен дополнительный источник питания в виде батареек.

Для измерений пусковых токов удобнее пользоваться стрелочным прибором, т.к. он мгновенно реагирует на резкое изменение величины электрического тока. А вот в плане удобства отображения измеряемой величины стрелочные клещи значительно уступают цифровым, т.к. измеряемое значение приходится определять по дуговой шкале.

Цифровые электроклещи

Цифровые клещи очень удобны в пользовании, т.к. результаты измерений отображаются на дисплее в виде обычных чисел. В отличие от стрелочных клещей для работы цифровых необходим дополнительный источник питания. Одним из недостатков использования цифровых клещей является неточность измерений при разряженной батарейке, а также при различных электромагнитных помехах.

Как пользоваться токоизмерительными клещами

Чтобы правильно пользоваться токоизмерительными клещами, необходимо знать их внешнюю конструкцию и функциональные элементы. В качестве примера подойдёт прибор M266F. Он состоит из нескольких элементов:

магнитопровод (сердечник) с разрывом и кнопкой для разрыва;
многопозиционный переключатель измеряемых величин;
жидкокристаллический дисплей;
гнёзда для подключения измерительных щупов;
кнопка фиксации измерений.

Современные цифровые токоизмерительные клещи кроме измерения электрического тока позволяют измерять и другие электрические величины. Например, это постоянное напряжение, переменное напряжение, активное сопротивление. Также у цифровых токоизмерительных клещей может быть функция прозвонки зуммером, проверки диодов.

Для того чтобы измерить нагрузку в цепи, достаточно разомкнуть магнитопровод клещей, обхватить провод или жилу электрического кабеля и снова замкнуть магнитопровод. Переключатель измеряемых величин должен быть установлен в режиме «V~» на пределе 200А или 1000А. Затем необходимо зафиксировать полученный результат измерений. Фиксацию можно произвести либо визуально, либо при помощи специальной кнопки фиксации.

Замер других величин (напряжение, сопротивление и т.д.) производится так же, как и обычным мультиметром. Достаточно подсоединить щупы к нужным гнёздам, установить переключатель в соответствующий режим и произвести измерение.

Несмотря на то, что цифровые клещи достаточно точны, не всегда удаётся получить высокую точность показаний при измерении токов малого значения. Для того чтобы точно определить небольшое значение тока, достаточно обмотать (сделать несколько витков) измеряемый провод вокруг магнитопровода клещей несколько раз и измеренное значение разделить на количество витков.

При снятии показаний, если высветится единица «1», то значит фактическое значение тока в цепи больше, чем установленный предел. В этом случае необходимо установить переключатель на больший предел измерения.

В процессе использования токоизмерительных клещей необходимо соблюдать технику безопасности.

Существует два способа измерения электрического тока в электрической сети (цепи). Первый способ – это прямое непосредственное измерение. Второй способ – непрямое измерение электрического тока.

Прямой метод измерения

Прямой замер электрического тока выполняется обычным амперметром путём его подключения в разрыв измеряемой цепи. При таком варианте электрический ток, протекающий в цепи, напрямую проходит через амперметр, в результате чего прибор отображает фактическое значение измеренной величины. У прямого метода измерения электрического тока есть свои достоинства и недостатки.

Преимущества прямого измерения:

простота измерений;
точность измерений (зависит лишь от класса точности амперметра).

Недостатки прямого измерения:

невозможность измерять очень большие значения токов по техническим причинам;
невозможность измерения без разрыва цепи для подключения амперметра;
один амперметр способен измерять значение тока лишь в той цепи, к которой он подключён.

Непрямой метод измерения

Непрямой метод измерения выполняется при использовании трансформаторов тока или при помощи токоизмерительных клещей. В случае с трансформаторами тока также используются амперметры, но они в данном случае измеряют вторичный ток, протекающий во вторичной обмотке трансформатора тока.

Что касается токоизмерительных клещей, то их принцип измерения электрического тока основан на работе трансформатора тока. Т.е. первичной обмоткой является проводник (жила электрического кабеля или провода), а вторичной обмоткой являются сами клещи.

Преимущества непрямого измерения:

возможность измерения больших значений электрического тока;
возможность измерения без разрыва измеряемой величины;
безопасность измерений;
мобильность измерений.

Недостатки непрямого измерения:

невозможность измерять нагрузку в труднодоступных местах;
невысокая точность измерений при очень малых значениях электрического тока.

Токовые клещи — как пользоваться

Как пользоваться токоизмерительными клещами?

Пользоваться данными устройствами очень легко. Конструкция токовых клещей позволяет проводить измерения на действующей электроустановке без каких-либо дополнительных монтажных работ и без разрыва цепи электропитания. Это является их огромным плюсом. Для измерения необходимо установить переключатель в нужное положение, обхватить клещами провод и зафиксировать показания тока.

Главная трудность в таких измерениях заключается в выделении отдельного одиночного проводника. Если клещами обхватить весь провод (фазный и нулевой проводники), то вы получите сумму токов, протекающих по обоим жилам. В идеале тут должен высветиться нуль, так как токи протекающие по фазному и нулевому проводникам равны по величине, но противоположны по направлению. Как показано на фотографии ниже вы ничего не узнаете и так измерять ток нельзя. Хотя если в таком положении клещи покажут какое-либо значение тока отличное о нуля, то это будет означать, что в данной цепи есть утечка, равная полученному значению.

Поэтому необходимо найти место, где данные проводники разделяются, и где есть возможность подлезть клещами. Например, в распределительном щитке в месте подключения фазы к автоматическому выключателю. К сожалению этого сделать можно не везде. Это является их небольшим минусом, но возможность измерения без разрыва цепи его полностью перекрывает, по крайней мере в моей деятельности.

Я работаю в связевых помещениях, где категорически запрещено обесточивать оборудование связи, поэтому токовые клещи являются единственным устройством, которым возможно померить ток и посчитать потребляемую нагрузку.

Как они устроены и какие бывают виды читайте в статье: Что такое токовые клещи и зачем они нужны?

Ниже инструкция описана на моделе Fluke 302+. Это качественные и хорошие токоизмерительные клещи, но они могут измерять только переменный ток. Постоянный ток другими моделями клещей измеряются аналогично как и переменный, только необходимо переключить их в режим измерения постоянного тока.

Перед любыми измерениями убедитесь, что ваша модель токоизмерительных клещей сможет для этого подойти. На них указано максимальное значение тока, которое можно ими измерить. В моем случае это переменный ток до 400А. Хотя такие большие токи вы у себя дома не встретите и поэтому дома подойдут любые модели.

Также на самих измерительных приборах указывается категория безопасности. В моем случае на моделе Fluke 302+ имеется маркировка:

CAT III 600 V – это означает, что устройство защищено от кратковременных скачков напряжения внутри оборудования при эксплуатации в составе стационарных систем напряжением до 600В, например распределительных панелей, фидеров и ответвлений, а также систем освещения крупных зданий.
CAT IV 300 V – это означает, что устройство защищено от кратковременных скачков напряжения от оборудования первичного уровня электроснабжения напряжением до 300В, например электрического счетчика, установки воздушной или подземной системы общего пользования.

Инструкция как пользоваться токоизмерительными клещами

Находим место, где можно свободно обхватить клещами одиночный проводник.
Переводим ручку переключения режимов измерения в нужное положение. В сети переменного тока на указатель A~ или A_AC. В сети постоянного тока на указатель A- или A_DC. Данные обозначения дополнительно дублируются на дисплее. Напомню, что мои клещи функцию измерения постоянного тока не поддерживают и поэтому на них данного обозначения нет.
Нажимаем на кнопку раскрытия клещей.
Обхватываем нужный проводник и устанавливаем клещи перпендикулярно плоскости провода.
Отпускаем кнопку раскрытия клещей. Так замыкается цепь магнитопровода и происходит измерение тока.
Записываем полученное значение тока на дисплее. Если его плохо видно, то можно результаты измерения зафиксировать, нажав кнопку “Hold”. Потом можно убрать клещи и увидеть измеренное значение тока. Оно будет показываться на экране пока вы не нажмете снова кнопку “Hold”.

Выше я описал основные функции токоизмерительных клещей, т.е. измерение тока без разрыва цепи. Думаю, что все понятно.

Для универсальности данного прибора практически все производители добавляют в его конструкцию дополнительные функции. Это возможность измерения других параметров, таких как напряжение, сопротивление и т.д. Об этом я расскажу в следующей статье: “Дополнительные функции токоизмерительных клещей”.

Сегодня нам так не хватает улыбок:

Разновидности

Несколько классификаций инструмента вызвано обилием параметров для сравнения. Поскольку токоизмерительными клещами пользуются для работы в мощных цепях с высоким напряжением, то основное подразделение основано на требованиях техники безопасности.

Деление таково:

Одноручные электроизмерительные клещи, предназначенные для работы в цепях с рабочим напряжением до 1000 В. Инструмент снабжен клавишей, предназначенной для раздвигания частей магнитопровода трансформатора тока. Прибор предназначен для управления одной рукой, имеет малые вес и габариты. Класс защиты устройства соответствует рабочему напряжению до 1000 В;

Двуручные электроизмерительные клещи. Данный инструмент обеспечивает работу в цепях переменного и постоянного напряжения величиной от 2000 В до 10 кВ. Имеет большие габариты за счет мощной изоляции и предназначен для работы двумя руками, поскольку рукоятки управления магнитопроводом имеют большую длину.

Обе разновидности могут иметь различную систему индикации измеряемого параметра:

Аналоговые (стрелочные) измерительные клещи. Наиболее старая разновидность, не утратившая актуальность и в настоящее время, благодаря целому ряду преимуществ: малая инерционность стрелочного указателя, позволяющая контролировать и измерять короткие всплески тока, отсутствие дополнительного питания для внутренней схемы. Недостатки тоже есть, и они существенные: чувствительность к тряске и ударам, необходимость соотносить показания стрелочного индикатора и масштабного коэффициента переключателя пределов измерения;
Цифровые электроизмерительные клещи. Основное преимущество – индикатор высвечивает реальное значение измеряемого параметра, избавляя пользователя от необходимости преобразования величин. Переключатель пределов измерения лишь корректирует показания индикатора для большего удобства считывания. Самый большой недостаток цифровых индикаторов – зависимость от источника питания, поскольку содержат внутри сложную электронную схему на цифровом микроконтроллере. Задержка времени установления показаний не позволяет измерять параметры коротких импульсов. Недорогие модели характеризуются слабой защищенностью от электромагнитных полей, что приводит к погрешностям измерения.

Работа в электрических цепях не ограничивается лишь измерением тока, важны и остальные электрические параметры сети, в связи с чем возник целый класс комбинированного инструмента на базе токовых клещей:

Фазометры. Служат для определения фазировки проводов в многофазных цепях;
Ваттметры. Приборы, измеряющие потребляемую мощность;
Вольтметры. Приборы для измерения значений напряжения на элементах цепи;
Мегаомметры

Приборы для контроля сопротивления изоляции, что особенно важно в цепях высокого напряжения.

Наличие комбинированного инструмента не снижает его надежности, поскольку единым остается только устройство индикации, а для измерения дополнительных параметров служат дополнительные вводные клеммы и схемотехнические элементы. С другой стороны, клещи мультиметр существенно улучшают удобство пользования и убирают необходимость иметь при себе набор различных измерительных приборов.

Принцип действия

Для чего предназначены токоизмерительные клещи

Они представляют собой разновидность электрического тестера с широкими губками, которые могут зажимать электрический проводник. Первоначально они разрабатывались как универсальный инструмент для измерения переменного тока. Однако по мере совершенствования своей конструкции в составе клещей появились входы для приёма измерительных проводов и другие датчики, которые поддерживают широкий диапазон измеряемых величин. Незаменимые в качестве контрольного инструмента, зажимы измерителя облегчают работу в ограниченных пространствах и позволяют работать с проводниками под напряжением без прерывания цепи. Являясь высокоточным измерителем, клещи не могут быть изготовлены в неспециализированных мастерских или своими руками.

В измерительных клещах реализуется принцип магнитной индукции, который позволяет определить значение тока бесконтактным способом. Электрический ток, протекающий через проводник, наводит вокруг него магнитное поле. Поскольку полярность часто меняется, то при этом происходят динамические колебания магнитного поля, которые пропорциональны силе тока.

Все типоразмеры токоизмерительных клещей работают с использованием эффекта Холла — наличия поперечного напряжения, возникающего при помещении проводника в магнитное поле. Внутри корпуса находится трансформатор, который определяет интенсивность магнитных колебаний, преобразуя их значение в показание силы переменного или постоянного тока. Поэтому, даже при небольшом значении возникшей разности потенциалов, датчик обнаружит магнитное поле. Это напряжение, которое пропорционально току, затем усиливается и измеряется (смотреть рисунок 1). Таким образом измеряются очень мощные токи.

Рисунок 1. Схема измерения переменного тока

Как измерить ток, используя трансформатор

При пропускании проводника через зажимы прибора, ток проходит через эти зажимы, выполняя роль железного сердечника силового трансформатора. Далее ток поступает во вторичную обмотку, которая подключена через шунт входа измерителя. Из-за соотношения количества вторичных обмоток к числу первичных обмоток, намотанных вокруг сердечника, ток, поступающий на вход, намного меньше. Обычно первичную обмотку представляет один проводник, вокруг которого зажаты губки. Если вторичная обмотка будет, например, иметь 1000 витков, то ток вторичной обмотки будет в 1000 раз меньше того, что протекает по первичной обмотке. Таким образом, 1 ампер в измеряемом проводнике будет производить только 1 миллиампер на входе прибора. Увеличив число витков во вторичной обмотке, можно легко измерить мощные токи.

Как измерить постоянный ток, ведь он протекает через проводники с фиксированной полярностью? Здесь магнитное поле вокруг проводника не изменяется, и обычным способом зарегистрировать соответствующие показания невозможно. Поэтому клещи вокруг такого проводника замыкают с некоторым зазором (смотреть рисунок 2).

Как измерить ток утечки в машине токовыми клещами? — бортжурнал Toyota RAV4 2.0 MT 2WD 2015 года на DRIVE2

Как измерить ток утечки токовыми клещами?

Каждый опытный автолюбитель должен беречь свою аккумуляторную батарею. Итак, давайте разберем что такое «ток утечки» АКБ и как его измерить при помощи токовых клещей.

Что же такое ток утечки автомобиля?

Когда Ваш автомобиль не используется, стоит на стоянке, а клеммы на аккумулятор наброшены, то все равно в машине есть несколько потребителей тока. Среди них: часы, сигнализация, компьютер и т.д., которые потребляют какой-то минимальный ток. Кроме того, в электро системе авто может быть поломка, что-то может «подкорачивать» и ток утечки возрастет в разы!

Если вовремя не выявить такую проблему, то аккумулятор при стоянке разрядится в «ноль». Нужно будет снимать батарею и ставить её на штатное зарядное устройство или просить «прикурить» машину.

Как Вы догадываетесь это может значительно сократить срок службы батареи или она вовсе выйдет из строя и нужно будет покупать новую.

Обратите внимание

Поэтому измерение утечки тока автомобиля токовыми клещами является очень важной процедурой при диагностике авто. Стоит отметить, что мы уже рассматривали в одной из статей то, как проверить ток утечки мультиметром

Но там в том случае, что бы не разрывать цепь электро питания нам приходилось проделать целую операцию по прикручиванию проводника на клеммы аккумулятора

Стоит отметить, что мы уже рассматривали в одной из статей то, как проверить ток утечки мультиметром. Но там в том случае, что бы не разрывать цепь электро питания нам приходилось проделать целую операцию по прикручиванию проводника на клеммы аккумулятора.

Ведь мультиметр в режиме измерения силы тока необходимо включить в разрыв цепи. В случае же с токовыми клещами все намного проще, конструкция прибора позволяет измерять ток утечки безконтактно.

Измеряемый проводник нужно поместить в «кольцо» клещей и тратить время на отключение цепи питания автомобиля не требуется.

измерение тока токовыми клещами

Процедура измерения тока утечки токовыми клещами

Теперь нужно в кольцо токовых клещей захватить всю вязку проводников, которые отходят от плюса или минуса аккумулятора. То есть, измерить ток, который протекает по электро цепи авто

Обращаю внимание, что нужно захватить все проводники, которые идут с клеммы, иначе измерения будут не точны. На табло прибора появится наш ток утечки

утечка тока автомобиля

Давайте определим какой может быть ток утечки на авто. Считается, что в нормальном состоянии, когда автомобиль стоит на сигнализации, он должен быть от 30 до 50 мА. На навороченных электроникой машинах может доходить до 80 мА.

Показания выше 100 мА должны серьезно Вас насторожить. В таком случае что-то потребляет очень много или имеется неисправность в электрооборудовании авто.

Важно

Если ток утечки автомобиля будет очень большой, то аккумуляторная батарея будет быстро разряжаться.

Поверьте на слово, что высокий ток утечки на автомобиле «убил» уже не одну аккумуляторную батарею. В таком режиме работы, когда АКБ постоянно подвергается глубокому разряду, а потом еще вынуждена прокрутить маховик двигателя, ни одна батарея долго не сможет проработать. Генератор не успевает её полностью зарядить в процессе езды. Постоянно недозаряженый аккумулятор долго не протянет.

Поэтому очень важно вовремя выявить ток утечки и устранить неисправность. Надеюсь, данная статья поможет Вам при эксплуатации автомобиля и однажды спасет жизнь Вашему аккумулятору!Статья взята с сайта blog-avto.com/kak-izmerit…chki-tokovyimi-kleshhami/. PS: Если решите купить токовые клещи то имейте ввиду что не все клещи могут замерить постоянный ток а для замера в автомобиле именно постоянный ток

PS: Если решите купить токовые клещи то имейте ввиду что не все клещи могут замерить постоянный ток а для замера в автомобиле именно постоянный ток.

Технология пользования

Инструкция для токоизмерительных клещей не отличается большой сложностью. Главное изучить возможные режимы замеров и пользоваться прибором в соответствии с ней. Если необходимо произвести измерения на одиночном проводе, то выбирается соответствующий режим. Для этого ручка переключателя переводится в нужное положение.

После фиксации диапазона замеров следует присоединить клещи к проводу, обхватив проводник, и расположить устройство перпендикулярно направлению жилы. После этого требуется определить результаты по экрану.

Если на дисплее будет зафиксирована цифра «1», то это свидетельствует о перегрузке, а значит нужно перевести переключатель в более высокий диапазон, отсоединив предварительно прибор от провода.

Часто не удается выделить одиночный провод, например, при замерах кабеля, идущего от розетки. При проведении работ возникнет индикация «0». Это свидетельствует о равенстве токов в фазе и нуле по модулю величины, хотя они будут различны по направлению тока.

При замерах на силовом кабеле в клещи заводятся несколько проводов. При этом нужно выбрать соответствующий режим.

Если вы хотите узнать, как правильно использовать клещи для измерения напряжения, то необходимо подключить проводок щупа красного цвета на разъем «VΩ», а черного цвета – на разъем «COM». При помощи переключателя надо будет выбрать режим и задать предел измерений. После присоединения щупов к источнику высветится индикация о полярности и величине напряжения.

Аналогично можно измерить и сопротивления с присоединением щупов. Но переключатель следует перевести в положение «Ω». Если у цепи будет сопротивление свыше 50 Ом, то прозвучит предупредительный сигнал.

ElektroMaster.org Ремонт и обслуживание бытовых электроприборов своими рукамиСоветы, руководства..

Яндекс.Директ

Амперметр — прибор для измерения силы тока в амперах. Шкалу амперметров градуируют в микроамперах, миллиамперах, амперах или килоамперах в соответствии с пределами измерения прибора.

В электрическую цепь амперметр включается последовательно с тем участком электрической цепи, силу тока в котором измеряют; для увеличения предела измерений — с шунтом или через трансформатор.

(Примером амперметра с трансформатором являются «токовые клещи»

Амперметр

Токовые клещи — Амперметр для бесконтактного измерения больших токов, позволяет измерять силу тока бесконтактным способом с высокой точностью, не прерывая подачу электроэнергии потребителям.

При измерении силы тока щупы клещей, в которых вмонтированы ферритовые сердечники, как бы обхватывают проводник, оставаясь полностью изолированными от открытых участков проводов.

Важно

За счет образования ферритами колебательного контура при протекании тока по проводнику возникает магнитная индукция, значение которой прямопропорционально силе тока, протекающей по проводнику.

Это значение регистрируется токовыми датчиками токоизмерительных клещей и преобразуется в значение силы тока, которое либо высвечивается на дисплее токовых клещей (если он конструктивно предусмотрен), либо выдает значение на внешний мультиметр через выносные щупы. В зависимости от модификации, токовые клещи могут производить измерения силы как постоянного тока, так и переменного.

Токовые клещи

Общая характеристика

Наиболее распространены амперметры, в которых движущаяся часть прибора со стрелкой поворачивается на угол, пропорциональный величине измеряемого тока.

Амперметры бывают магнитоэлектрическими, электромагнитными, электродинамическими, тепловыми, индукционными, детекторными, термоэлектрическими и фотоэлектрическими.

Магнитоэлектрическими амперметрами измеряют силу постоянного тока; индукционными и детекторными — силу переменного тока; амперметры других систем измеряют силу любого тока. Самыми точными и чувствительными являются магнитоэлектрические и электродинамические амперметры.Принцип действия

Принцип действия магнитоэлектрического прибора основан на создании крутящего момента, благодаря взаимодействию между полем постоянного магнита и током, который проходит через обмотку рамки. С рамкой соединена стрелка, которая перемещается по шкале. Угол поворота стрелки пропорционален силе тока.

Электродинамические амперметры состоят из неподвижной и подвижной катушек, соединённых параллельно или последовательно. Взаимодействия между токами, которые проходят через катушки, вызывает отклонения подвижной катушки и соединённой с нею стрелки. В электрическом контуре амперметр соединяется последовательно с нагрузкой, а при высоком напряжении или больших токах — через трансформатор.

В материале частично использована информация с wikipedia.org

Как пользоваться токовыми клещами »

Важно

Внешне токовые клещи, работающие на трансформаторе тока, отличаются отсутствием насечек на губках и диапазона постоянного тока.

Для токовых клещей, работающих на эффекте холла, важно располагать проводник перпендикулярно к губкам токовых клещей

Измерение тока

Для измерения броскового переменного тока необходимо выбирать режим “inrush current”, например в случае измерения пускового тока электродвигателя. Для измерения макс мин тока выбираем соответствующий режим.При включенной печке максимальный ток 8,47 А.

Если показания прибора не ноль, то имеется ток утечки или значение находится в пределах погрешности прибора. При измерении нескольких проводов одновременно значение тока будет суммой токов всех проводов.

Измерение напряжения

Видим напряжение 221,1 В, частота 49,97 Гц.

Измерение потребляемой мощности

Вставляем щупы в розетку и обхватываем проводник.

Выбрать токовые клещи можете в каталоге.

Устройство и принцип действия

Токовые клещи включают в себя несколько компонентов.

Магнитопровод, размыкаемый и сводимый при помощи пружинного механизма с рычагами (этот механизм напоминает щипцы).
В корпусе размещён измерительный прибор, в состав которого входят дисплей (или стрелочная электроизмерительная головка), плата коммутации диапазонов измерений с многопозиционным переключателем. В цифровых приборах может быть как электронная плата с функционалом полноценного мультиметра, так и амперметр. В более «продвинутых» приборах вместо блока коммутации имеется цифровой селектор, автоматически выбирающий нужный предел измерений. В универсальном приборе с токовыми клещами имеются отдельные разъёмы для выбора режима вольтметра или омметра. Последний режим используют для замеров на отключённых электроустановках и цепях.
Аналоговый прибор также комплектуется дополнительными калибровочными переменными резисторами – они помогают более точно установить ноль измерений, если тот сбился. Это необходимо для предельно точных замеров.
Если ток измеряется в защищённых и трудных для свободного доступа точках цепей, в состав прибора с токовыми клещами входит замеритель с высокочувствительным и гибким щупом.

Принцип действия токовых клещей состоит в следующем. В его основе – эффект электромагнитной индукции. Провод, на котором замеряется рабочий (нагрузочный) ток, вставляется в зазор магнитопровода. На том есть вторичная обмотка. Первичный ток на замеряемом проводе создаёт вокруг себя переменное магнитное поле, которое и улавливается магнитопроводом. Оно в виде магнитного потока доходит до вторичной обмотки и наводит в ней индуцируемую ЭДС. Величина тока в проводе и вырабатываемого в катушке вторичного тока строго соотнесены, и первичный ток легко прикинуть.

Поскольку неразрывное кольцо магнитопровода потребовало бы ввода сложенного вдвое участка провода, на котором замеряется ток, и замеры были бы очень неточны, магнитопровод изготовлен в виде круглых клещей – разрыв в нём образуется при нажатии на рукоятки, и только тогда, когда на провод нужно надеть этот инструмент.

В качестве магнитопровода может применяться, например, трансформаторная сталь – если речь идёт о промышленной частоте в 50-60 герц. Отличие клещей от токотрансформатора в том, что последний обладает неразрывным кольцом или прямоугольным контуром.

Но особый прорыв в этой сфере достигнут благодаря открытию и вводу в обиход электриков и энергетиков датчика Холла. Он позволяет замерять не только переменный, но и постоянный ток – по всё тому же методу токовых клещей.

Как пользоваться измерительными клещами

Получить значение основных электрических параметров можно с помощью определенных приборов. Одним из таких устройств являются специальные клещи, позволяющие снимать показатели без разрыва цепи.

Данные «умные» приборы очень часто используются, так как позволяют получать несколько видов параметров. Приобрести измерительные клещи можно практически в любом специализированном магазине, где также сразу можно получить консультацию к их применению.

Основные характеристики

Измерительные клещи представляют собой специальный механизм, позволяющий определить силу переменного тока без разрыва основной цепи.

Состоит данное изделие из нескольких основных компонентов:

магнитопроводов, которые могут определенным образом открываться и смыкаться;
переключателя диапазонов;
дисплея;
выходных разъемов для щупов;
кнопки фиксации токовых измерений.

Измеряющие клещи можно также применять в качестве обычного мультиметра, что делает их конструкцию универсальной. На каждом виде устройства должно быть указано категорию безопасности и величину максимально измеряемого тока.

Существует несколько видов клещей, что позволяет использовать их в определенных сетях.

Проведение измерений

Работа с измерительными клещами не представляет особой сложности, но требует выполнения основных правил безопасности. Перед тем как приступать, обязательно следует надеть защитные перчатки и обувь, а под ноги постелить диэлектрический коврик.

Процесс измерения состоит из нескольких этапов:

Сначала следует установить определенный диапазон измерения. Он зависит от того в какой сети вы работаете и какие параметры планируете получать. Более подробно об этом можно узнать в инструкции производителя.
Затем, нажав специальную кнопку, открываем магнитопроводы и обхватываем ими один проводник. Выполнять замеры можно для постоянного и переменного тока (все зависит от модели устройства).
После этого располагаем клещи перпендикулярно проводу и снимаем показатели с экрана.

Если вы попытаетесь замерять, таким образом, показания проводки от розетки, тогда вы должны увидеть 0. Этот показателя правильный, так как токи фазного и нулевого проводников аннулируют друг друга.

Если же вы увидели другое значение, то это указывает на утечку.

Измерять таким способом можно даже относительно малые показатели, что очень практично.

Нюансы использования токоизмерительных клещей можно узнать из этого видео:

Как измерить ток с помощью токоизмерительных клещей

Шаги для измерения переменного или постоянного тока с помощью клещей токоизмерительных клещей:

Шаги перед измерением (во избежание поражения электрическим током или травм):

Отключите измерительные щупы от метр.
Держите пальцы за тактильным барьером на лицевой стороне счетчика.

Поверните циферблат на нужную функцию: переменный ток или постоянный ток. Вы должны увидеть значок челюсти () на дисплее, указывающий на то, что измерение производится с челюсти.
Примечание. Когда измеренный ток составляет <0,5 А, центральная точка на значке дисплея () будет мигать, загораясь и гаснув. Когда ток> 0,5 А, центральная точка будет гореть постоянно.
Перед измерением постоянного тока (если ваш измеритель оборудован для этого): Подождите, пока дисплей стабилизируется, затем нажмите кнопку «Ноль», чтобы обеспечить правильные показания. Обнуление измерителя удаляет смещение постоянного тока из показаний. Функция обнуления работает только тогда, когда шкала установлена в положение измерения постоянного тока.
Примечание. Перед обнулением счетчика убедитесь, что зажимы закрыты и внутри зажима нет проводника.
Нажмите на фиксатор зажима, откройте зажимы и вставьте проводник, который нужно измерить, внутрь зажима.
Закройте челюсть; отцентрируйте проводник, используя установочные метки на зажиме.
Просмотрите показания на дисплее.

Для измерения переменного тока с помощью гибкого токового пробника:

Шаги перед измерением (во избежание поражения электрическим током или травмы):

Не прикладывайте гибкий зонд и не снимайте его с , опасные проводники под напряжением.Будьте особенно осторожны при установке и снятии гибкого зонда.
Обесточьте тестируемую установку или наденьте подходящую защитную одежду.

Подсоедините гибкий токовый пробник к измерителю. См. Иллюстрацию выше.
Подсоедините гибкую трубку зонда к проводнику. Если вы открываете конец гибкого зонда для подключения, обязательно закройте и защелкните его. Вы должны слышать и чувствовать, как датчик встал на место.
- Примечание: при измерении тока центрируйте проводник в гибком токовом щупе.По возможности избегайте измерения рядом с другими токоведущими проводниками.
Держите муфту зонда на расстоянии более 1 дюйма (2,5 см) от проводника.
Поверните циферблат к значку. Когда шкала находится в правильном положении, на дисплее отображается, что означает, что показания получены с гибкого зонда.
- Примечание. Когда измеренный ток <0,5 А, центральная точка на значке дисплея () будет мигать, загораясь и гаснув. При токе> 0,5 А центральная точка будет гореть постоянно.
Просмотр текущего значения на дисплее.

Если гибкий зонд не работает должным образом:

Осмотрите систему муфты, чтобы убедиться, что она правильно подключена и закрыта, а также на предмет повреждений. Если присутствует какой-либо посторонний материал, система муфты не закроется должным образом.
Осмотрите кабель между датчиком и измерителем на предмет повреждений.
Убедитесь, что шкала находится в правильном положении ().

Найдите подходящие клещи

Как использовать цифровые клещи — руководство для экспертов по инструментам

Цифровые клещи

Как использовать цифровые клещи: «Обычные клещи состоят из клещей среднего размера, которые поставляются с несколькими важные особенности.

Во-первых, на передней панели токоизмерительных клещей будут металлические губки для измерения напряжения, которые необходимо будет подсоединить к устройству, которое вы хотите измерять.

Кроме того, есть тактический пластиковый корпус, который служит барьером между проходящим током и вашими пальцами.

Во-вторых, вы найдете кнопки посередине — нажмите, удерживайте и отпустите, читая один. Кроме того, вы заметите дисплей в центре устройства, а также циферблат, который некоторые люди иногда называют поворотным переключателем.

Кроме того, некоторые дорогие модели токоизмерительных клещей могут поставляться с большим дисплеем и подсветкой экрана, что позволит вам использовать устройство в ночное время, не беспокоясь о том, чтобы носить с собой фонарик.

Наконец, внизу токоизмерительных клещей будут столь необходимые отметки для совмещения, а также различные входные разъемы, такие как вольт / Ом и общий разъем ».

Почему токоизмерительные клещи стали такими популярными

Токоизмерительные клещи были разработаны не так давно, и их основная задача — предложить простые показания напряжения.

Однако сейчас существует множество различных клещей, предлагающих широкий спектр функций, помимо основного.

Кроме того, клещи хороши тем, что они позволяют людям контролировать токи в различных электрических устройствах, тем самым обеспечивая безопасность, потому что клещи позволяют электрикам полностью обойти старый метод протыкания внешней оболочки провода, чтобы добраться до медного провода и подключиться. устройство для считывания показаний счетчика.

С токоизмерительными клещами, проводник не должен касаться губок измерительного прибора, поэтому это очень удобно, а также является действительно безопасным.

Наконец, большинство электриков рекомендуют использовать токоизмерительные клещи с сильноточными устройствами, но имейте в виду, что разные токоизмерительные клещи имеют разные показания, поэтому вы можете найти токоизмерительные клещи с максимальным показанием 150 А или вы можете найти токоизмерительные клещи с максимальным показанием 700A.

Некоторые модели токоизмерительных клещей премиум-класса, такие как токоизмерительные клещи iFlex, имеют максимальное показание 2500 А.

Где используются токоизмерительные клещи

Токоизмерительные клещи обычно используются с промышленными элементами управления и оборудованием, а также вы можете найти токоизмерительные клещи, используемые в жилых и коммерческих зданиях.

В основном токоизмерительные клещи используются для регулярной проверки тока и напряжения, а токоизмерительные клещи также могут использоваться при установке или ремонте технического оборудования. Иногда токоизмерительные клещи используются для поиска неисправностей.

В чем разница между цифровым мультиметром и токоизмерительными клещами

Основное различие между ними заключается в том, что цифровой мультиметр предназначен для измерения напряжения, а токоизмерительные клещи — это инструмент для измерения тока с возможностью измерения напряжения.

Кроме того, цифровой мультиметр отлично подходит для различных электромонтажных работ с экраном высокого разрешения и возможностью измерения милливольт.

С другой стороны, токоизмерительные клещи измеряют ток только с точностью до ближайшей десятой, а токоизмерительные клещи премиум-класса могут измерять ток с точностью до сотой доли единицы.

Более того, с цифровыми токоизмерительными клещами вам не придется беспокоиться о правильной калибровке измерителя.

Как токоизмерительные клещи могут помочь в поиске и устранении неисправностей

Одновременный измеритель напряжения и тока может значительно помочь в поиске и устранении неисправностей, особенно в сложных ситуациях.

Более того, это избавит вас от необходимости измерять два параметра одновременно, поэтому многие электрики считают токоизмерительные клещи наиболее универсальным из имеющихся инструментов.

Плюс, покупка хороших клещей окажется намного дешевле, чем покупка нескольких электрических инструментов.

Как выбрать хорошие токоизмерительные клещи

Прежде чем принимать решение о том, какой цифровой миллиметр вам нужен, подумайте о том, какую работу вы собираетесь с ним делать.

Например, если вы планируете измерять только напряжение и ток, вы можете использовать простой цифровой мультиметр.Однако, если вам нужна более мощная работа и лучшее разрешение, лучше использовать токоизмерительные клещи высокого класса.

Кроме того, существуют продвинутые клещи, которые были разработаны, главным образом, для измерения пусковых токов двигателя и обеспечивают гораздо лучшую обработку сигналов.

Самыми важными величинами в высококачественных токоизмерительных клещах являются способность измерять как переменный, так и постоянный ток, плюс вам нужно будет искать токоизмерительные клещи с дополнительными величинами, такими как температура, емкость и, конечно же, сопротивление.

Какие клещи лучше всего?

Как упоминалось выше, в настоящее время на рынке продается несколько различных клещей.

Например, токоизмерительные клещи на эффекте Холла могут измерять как переменный, так и постоянный ток, плюс имейте в виду, что этот тип является наиболее популярным на рынке электротехники.

Затем есть трансформатор тока, который подходит только для считывания измерений переменного тока, однако есть еще два типа, которые не очень популярны среди электриков.

Токоизмерительные клещи с катушкой Роговского, которые сделаны с гибкой катушкой в форме спирали, подходят для измерения переменного тока. Кроме того, этот тип токоизмерительных клещей рекомендуется для небольших и ограниченных пространств, поскольку они очень компактны и просты в использовании.

Последний тип токоизмерительных клещей — это токоизмерительные клещи со стальной лопастью, которые были разработаны для измерения значений среднеквадратичных значений, плюс этот тип токоизмерительных клещей может также считывать измерения переменного и постоянного тока. Однако токоизмерительные клещи с металлической лопастью используются только в тяжелой промышленности.

Как использовать токоизмерительные клещи

Аналоговые токоизмерительные клещи давно забыты, так как в настоящее время используется большинство цифровых версий, поэтому имейте в виду, что приведенные ниже инструкции предназначены только для цифровых токоизмерительных клещей.

Во-первых, вам нужно будет включить токоизмерительные клещи и удалить все датчики, которые могут быть подключены, затем выбрать, какой тип валюты вы хотите измерять, переменный или постоянный ток.

Во-вторых, подключите металлические губки к необходимому электрическому устройству второй рукой, так как вам придется первой рукой записывать измерения, которые будут отображаться на экране.

Затем закройте металлические зажимы и отрегулируйте уровень между проводником и металлическими зажимами. Как только это будет сделано, переходите к просмотру показаний на экране. Имейте в виду, что большинство токоизмерительных клещей позволяют пользователю регулировать разрешение, однако некоторые модели поставляются с предварительно установленным разрешением, которое нельзя изменить.

Также не забудьте принять все необходимые меры предосторожности и работать только с изолированными электрическими устройствами, поэтому никогда не работайте с проводами под напряжением.

Конечно, помимо этих мер безопасности, всегда соблюдайте другие меры безопасности, о которых вы думали заранее.

Заключение

В заключение, имейте в виду, что существует несколько типов токоизмерительных клещей, поэтому вам нужно будет подумать и решить, какой из них вам нужен. Оцените имеющиеся у вас электрические устройства и то, какую работу вы, вероятно, будете выполнять с токоизмерительными клещами, а затем подумайте, как часто вы выполняете какие-либо электрические работы.

Если ответ положительный, то будет разумно приобрести хорошие и надежные токоизмерительные клещи. Однако, если вы редко используете токоизмерительные клещи, тогда вам подойдет базовая модель с минимальными функциями.

Plus, всегда ищите самую выгодную сделку и ищите модели токоизмерительных клещей, которые были произведены надежным брендом, предлагающим хорошую поддержку клиентов и гарантию.

Наконец, никогда не прикасайтесь к проводам под напряжением в любых электрических устройствах, потому что поражение электрическим током может вызвать ожог и потенциально убить вас.

Кроме того, всегда работайте в изоляционных перчатках и никогда не прикасайтесь к электрическому оборудованию мокрыми или влажными руками, поэтому убедитесь, что вы тщательно высушили их после ванной и перерывов на обед.

Наконец, поищите токоизмерительные клещи с достаточно большим экраном, чтобы показания были четко видны, не напрягая глаза, особенно в темноте.

Как использовать токоизмерительные клещи? Полное руководство для начинающих

Итак, вы встретили токоизмерительные клещи, суперзвезду всех мультиметров, о которых все говорят? И теперь ищете руководство, которое поможет вам правильно использовать его для измерения силы переменного и постоянного тока? Вы хотите владеть им, но имеет смысл сначала посмотреть, как он работает, верно?

Что ж, вы попали в нужное место.Это полное руководство по , как использовать токоизмерительные клещи , структурированное с учетом потребностей начинающих пользователей и новичков.

Научиться работать с токоизмерительными клещами легко и просто. Вы уже на полпути, если знаете, как работать с универсальным мультиметром. Но важно знать небольшие различия между ними, что поможет вам принимать обоснованные решения при тестировании и устранении неполадок.

Профессиональный техник знает, как работают токоизмерительные клещи, и , как лучше всего использовать их в рабочей среде.

Дополнительные практические руководства по мультиметрам:

Что такое клещи?

Токоизмерительные клещи — это усовершенствованный вариант обычного мультиметра с основным отличием в виде зажимной конструкции наверху, которая позволяет бесконтактно измерять ток и напряжение.

Эту конструкцию можно «зажать» вокруг проводников (например, провода), чтобы определить ток, проходящий через нее.

Токоизмерительные клещи Fluke 325

Исходя из этого основного принципа, современные токоизмерительные клещи имеют функции, позволяющие измерять несколько величин, функции, упрощающие поиск и устранение неисправностей и анализ, и, в конечном итоге, дополнительные меры безопасности.

Поскольку вам не нужно вручную подключать измерительные щупы / провода к цепям под напряжением, а также не нужно отключать систему для измерения, токоизмерительные клещи быстро стали одним из самых важных инструментов в жизни электрика .

Основные различия между токоизмерительными клещами и цифровым мультиметром

Ниже приведены отличия токоизмерительных клещей от цифрового мультиметра:

В основном используются для измерения силы постоянного и переменного тока
Бесконтактное измерение количества
Более низкое разрешение (только до сотых единицы)

Токоизмерительные клещи и цифровой мультиметр (DMM) обычно идут рука об руку, поскольку вы не можете использовать их взаимозаменяемо для некоторых приложений тестирования.

См. Также: Обзоры лучших цифровых мультиметров

Основные компоненты и структура токоизмерительных клещей

Прежде чем мы перейдем к тому, как использовать токоизмерительные клещи, целесообразно сначала изучить его основные компоненты.

Ниже показано изображение токоизмерительных клещей Fluke 376. Мы рассмотрим каждый компонент один за другим, как описано Fluke в одном из сообщений блога.

Это значительно упростит обучение тому, как измерять ток с помощью токоизмерительных клещей .

Основные компоненты токоизмерительных клещей.Источник: Fluke Corporation

Что касается изображения выше, вот список основных компонентов токоизмерительных клещей. Мы упомянули детали, которые являются эксклюзивными для этой модели.

Зажим — конструкция в виде челюсти, которая наматывается на проводники для обнаружения и измерения тока (и других величин)
Тактильный барьер — Защищает пальцы и руки от ударов
Удержание — Замораживает показания дисплея до повторного нажатия
Наберите — изменение количества и разрешения
Экран дисплея — Обычно ЖК-дисплей
Кнопка подсветки (дополнительно)
Кнопка минимума-максимума — Для измерения максимальной, минимальной и средней величины количества (доступно в большинстве моделей)
Кнопка пускового тока — Отключает пусковой ток от вашего измерения (опция)
Кнопка переключения — Для выбора дополнительных функций на циферблате
Рычаг — Используется для освобождения зажима
Метки совмещения — В идеале проводник должен находиться между этими двумя метками
Это, 1 3 и 14 — все входные гнезда.

Понятно, что губка — это самая большая разница в токоизмерительных клещах.В зависимости от модели, которую вы решите купить (за справкой обратитесь к нашему руководству по лучшим токоизмерительным клещам ), эти компоненты и функции могут отличаться.

Как токоизмерительные клещи измеряют ток?

Как было сказано выше, токоизмерительные клещи работают по принципу трансформаторного действия.

Зажим или зажим токоизмерительных клещей состоит из ферритового сердечника с медными обмотками вокруг него. Этот сердечник и его обмотки действуют как вторичная обмотка (как в трансформаторе). Итак, когда эта похожая на челюсть структура «зажата» вокруг проводника с током, она обнаруживает ток и связывает его.

Затем этот связанный ток передается с ферритового сердечника на шунт входа тестера. Поскольку этот связанный ток очень мал (обычно 1/1000 ^th), тестер регулирует это значение, умножая и обеспечивая точную величину тока.

Именно благодаря этому принципу токоизмерительные клещи могут измерять большие величины (в тысячах) тока.

Другими словами, если вы измеряете проводник с током в 1 ампер, тестер определит его как 1 миллиампер, а затем преобразует его в исходное значение.Это значение отображается вам на экране.

Подробнее: Обзоры лучших токоизмерительных клещей

Как использовать токоизмерительные клещи?

Поскольку аналоговые модели сегодня широко не используются и рекомендуется покупать цифровые модели, мы сосредоточимся только на работе цифровых клещей.

Кроме того, в следующем руководстве шаги предназначены только для измерения постоянного тока или переменного тока . Для всех остальных величин процесс аналогичен, но вам нужно будет выбрать соответствующую функцию на циферблате.

Действия, которые необходимо выполнять при использовании токоизмерительных клещей для измерения тока

Включите измеритель и снимите щупы (если они есть)

Выберите функцию переменного или постоянного тока с помощью шкалы.

На дисплее должен появиться знак зажима, который подтвердит, что измерение обнаруживается через зажим (прочтите руководство пользователя, чтобы узнать, как это показывает ваш глюкометр)

Откройте структуру, похожую на зажим, используя боковой рычаг, и вставьте проводник, через который должен измеряться ток

Техники могут делать это второй рукой, чтобы измерения можно было записывать, используя основную

Затем закройте зажимную конструкцию и выровняйте проводник между отметками совмещения, нанесенными на челюсти.

Если эти отметки отсутствуют на вашей модели, попробуйте отрегулировать провод по центру зажима.

На дисплее будет отображаться соответствующее значение. Пользователи могут изменять разрешение в соответствии с требованиями, но большинство моделей счетчиков делают это автоматически.

Рекомендуется проводить все измерения для проводов, которые имеют надлежащую изоляцию. НЕ измеряйте вокруг токоведущих проводов.

Боковое примечание для токоизмерительных клещей с гибким токовым пробником

Некоторые модели также имеют дополнительную функцию гибкого токоизмерительного щупа , который можно использовать для измерения тока и напряжения проводов на небольших участках, где используются жесткие клещи. подобная структура становится сложной.

Токоизмерительные клещи Fluke 381 с датчиком iFlex

Сначала прикрепите другой конец датчика к измерителю, а затем продолжайте.

Процесс аналогичен единственному изменению, которое необходимо для обеспечения правильной намотки зонда и последующего подключения обратно к измерителю.

Выберите правильную функцию (счетчики с этой функцией обычно имеют отдельную функцию на циферблате). На дисплее мгновенно отобразится соответствующее измерение.

Несколько полезных советов при измерении с помощью токоизмерительных клещей

При тестировании опыт всегда на первом месте, но если вы новичок, вот несколько полезных советов, которые помогут вам в ваших первых проектах:

При измерении тока никогда не зажимайте два проводника одновременно с протекающим через них током нейтрализуют друг друга (если они текут в противоположных направлениях).Всегда используйте токоизмерительные клещи на одном проводе
Всегда надевайте защитные перчатки промышленного класса при работе с токоизмерительными клещами
Отсоедините измерительные щупы / провода перед использованием токоизмерительных клещей для измерения тока с помощью губок
Всегда держите пальцы под тактильный барьер
В большинстве моделей измеритель покажет, если измеряемый ток ниже 0,5 A
При измерении постоянного тока рекомендуется использовать функцию «нуля», которая устраняет смещение постоянного тока из измерения, давая точные результаты.
Если показания кажутся неточными, всегда сначала проверяйте выбранную функцию, прежде чем проверять что-либо еще.

Использовать токоизмерительные клещи легко, если вы понимаете, как он работает.Это станет проще, если следовать этому руководству, экспериментируя с ним.

Итак, возьмите новый инструмент и измерьте.

Подробнее: Как использовать мультиметр для чайников

Токоизмерительные клещи в рабочем состоянии | Как использовать токоизмерительные клещи для измерения силы тока

Токоизмерительные клещи — это измеритель, который измеряет ток в цепи путем измерения силы магнитного поля вокруг одиночного проводника. Клещи-амперметры измеряют токи от 0,01 А или менее до 1000 А или более.

Клещи-клещи обычно используются для измерения тока в цепи с током более 1 А и в приложениях, в которых ток можно измерить, просто поместив зажимы амперметра вокруг одного из проводников.

Большинство клещей также могут измерять напряжение и сопротивление. Для измерения напряжения и сопротивления клещи-клещи должны включать измерительные провода и режимы напряжения и сопротивления. См. Рисунок 1.

Рис. 1. Клещи-клещи включают измерительные провода и режимы напряжения и сопротивления.

Электрики должны убедиться, что клещи-клещи не улавливают паразитные магнитные поля, путем максимального отделения проверяемых проводников от других проводников во время испытаний. Если на измерения могут влиять паразитные магнитные поля, необходимо провести несколько измерений в разных местах одного и того же проводника.

Токоизмерительные клещи. Измерения переменного или постоянного тока

с помощью клещевого амперметра или цифрового мультиметра (DMM) с дополнительным токоизмерительным датчиком выполняются согласно стандартным процедурам.См. Рисунок 2.

Рис. 2. Клещи-клещи для измерения силы тока в цепи путем измерения напряженности магнитного поля вокруг одиночного проводника.

Как использовать токоизмерительные клещи для измерения силы тока

Для измерения тока токоизмерительными клещами применяется следующая процедура:

Определите, нужно ли измерять постоянный или переменный ток.
Выберите амперметр, необходимый для измерения тока цепи (переменного или постоянного). Если требуются измерения как переменного, так и постоянного тока, выберите амперметр, который может измерять как переменный, так и постоянный ток.
Определите, достаточно ли велик диапазон амперметра для измерения максимального тока, который может существовать в испытательной цепи. Если диапазон амперметра недостаточно высок, выберите аксессуар с достаточно высоким номинальным током или выберите амперметр с более высоким диапазоном. Если амперметр имеет клеммы с предохранителями, проверьте исправность предохранителей амперметра.
Установите функциональный переключатель на правильную уставку тока (600 А, 200 А, 10 А, 400 мА и т. Д.). Если имеется более одной позиции по току или если ток в цепи неизвестен, выберите настройку, превышающую максимально возможный ток цепи.
Откройте челюсти, нажав на спусковой крючок.
Вложите один провод в зажимы. Перед снятием показаний убедитесь, что губки полностью закрыты. Следует позаботиться о том, чтобы измеритель не улавливал паразитные магнитные поля. По возможности, тестируемые проводники должны быть отделены от других окружающих проводов на несколько дюймов. Если это невозможно, следует снять несколько показаний в разных местах одного и того же проводника.
Прочтите текущее отображаемое измерение.
При необходимости подключите принадлежность токоизмерительных клещей к цифровому мультиметру. Черный измерительный провод принадлежностей токоизмерительных клещей подключается к общему разъему. Красный измерительный провод подключается к разъему мА для принадлежностей для измерения тока, которые выдают токовый выход. Красный измерительный провод подключается к разъему напряжения (В) для принадлежностей для измерения тока, которые выдают выходное напряжение. Принадлежности для измерения тока, обеспечивающие токовый выход, предназначены для измерения только переменного тока и подачи 1 мА на цифровой мультиметр на каждый 1 А измеренного тока (1 мА / А).Токовые аксессуары, вырабатывающие выходное напряжение, предназначены для измерения переменного или постоянного тока и подачи 1 мВ на цифровой мультиметр на каждый 1 А измеренного тока (1 мВ / А).

Обнаружение ответвленных цепей с помощью клещевых амперметров.

Техник часто должен находить одну цепь в распределительном щите, щитке или центре нагрузки, чтобы отключить питание перед поиском неисправностей или работой с цепью.

Коммутаторы, щитовые щиты и центры нагрузки часто переполнены проводами без маркировки или с неправильной маркировкой.Техник не может начать отключение каждой цепи, пока не будет найдена правильная цепь, потому что это отключает все нагрузки, подключенные к этой цепи.

Таймеры, счетчики, часы, стартеры и другие устройства управления должны быть сброшены, в противном случае критическое оборудование, такое как сигнализация и цепи безопасности, может быть остановлено. Мигающая лампа и токоизмерительные клещи могут использоваться для изоляции конкретной цепи. См. Рисунок 3.

Рис. 3. Мигающая лампа и токоизмерительные клещи могут использоваться для изоляции определенной цепи.

Технический факт

Сегодня доступны накладные амперметры, способные измерять токи от 4 мА до тысяч ампер.Кроме того, доступны накладные амперметры со съемными дисплейными головками для удаленного мониторинга, гибкие кабели, которые открываются для подключения вокруг больших проводников и шин, и маленькие губки с присоединенным проводом, который можно отсоединить от корпуса измерителя и легко подключить тесные участки.

Мигающая лампа вставляется в любую розетку цепи, которую необходимо отключить. Когда лампа мигает, каждую цепь проверяют токоизмерительными клещами. Каждая цепь отображает постоянное значение тока, за исключением цепи с мигающей лампой.Схема с мигающей лампой отображает на амперметре переменное значение, равное времени мигания лампы. Затем эту цепь можно отключить для устранения неполадок.

Как использовать токоизмерительные клещи

Токоизмерительные клещи — отличный инструмент для определения значения тока или силы тока при работе с электрическими цепями переменного тока. Это не волшебство, и научиться пользоваться им безопасно и эффективно относительно легко. Вот краткое объяснение того, что происходит.

Как токоизмерительные клещи снимают показания

Эти устройства предлагают быстрый способ считывания тока, проходящего через электрический проводник, от нескольких ампер до тысяч, без физического подключения к нему. Это достигается за счет использования зажима с ферритовым сердечником в верхней части измерителя (рис. 1). Зажим подпружинен и открывается при нажатии на рычаг чуть ниже тактильного барьера, когда он наматывается на проводник с током (рис. 2).

Показание снимается индукцией, используя тот же базовый принцип, что и в трансформаторах, где переменное напряжение прикладывается к первичной обмотке для создания магнитного силового поля вокруг ферритового сердечника в центре трансформатора, которое в виток вводится во вторичную обмотку, намотанную вокруг него.

Трансформатор, встроенный в измеритель тока, отличается от трансформатора напряжения конструкцией с его первичной обмоткой, состоящей только из одного или нескольких витков, которые могут быть катушкой из проволоки большого сечения или просто простым плоским витком, намотанным на ферритовый сердечник. .

Трансформаторы тока могут «понизить» уровень тока вторичной обмотки с тысяч ампер до стандартного выходного сигнала. Соотношение контуров между первичной и вторичной обмотками дает вторичный выход переменного тока , обратно пропорциональный току, измеренному в первичной обмотке.Уменьшенный результирующий выходной сигнал позволяет тестеру контролировать ток, протекающий через линию питания переменного тока, путем факторизации значения для точного показания на шкале измерителя или цифрового считывания.

Работа с проводами под напряжением — безопасность превыше всего!

Перед использованием измерителя необходимо проверить внешний кожух на предмет повреждений или отсутствия деталей. Его не следует использовать в таких случаях или если провода имеют поврежденную изоляцию или оголенный металл.

При использовании токоизмерительных клещей необходимо надевать защитные перчатки промышленного класса.

При использовании токоизмерительных клещей для измерения с помощью губок, оба зонда должны быть сняты с измерителя.

Руки и пальцы всегда должны находиться за тактильным барьером токоизмерительных клещей (Рисунок 3).

Следует проявлять особую осторожность при работе с напряжениями, превышающими 60 В постоянного тока или 30 В переменного тока среднеквадратичного значения, для повышенного риска поражения электрическим током.

Чрезвычайно важно помнить, что для проведения измерений с помощью токоизмерительных клещей соответствующие провода должны быть под напряжением, поэтому необходимо проявлять особую осторожность при перемещении или перемещении проводов с помощью изолированных инструментов только в том случае, если недостаточно места для легко обхватить его челюстью.

Токоизмерительные клещи всегда следует использовать для измерения на хорошо изолированных проводниках, но никогда на неизолированных проводах под напряжением!

Цепи всегда следует отключать от источника и разряжать высоковольтные конденсаторы перед проверкой сопротивления, целостности цепи или диодов.

Соединение между выводами измерителя и проверяемой цепью должно быть удалено, а питание измерителя отключено, прежде чем открывать корпус.

Важные советы по токоизмерительным клещам

Вот несколько подробностей и особенностей токоизмерительных клещей, ухода за ними и обращения с ними в качестве краткого справочника:

Измеритель никогда не должен использоваться или храниться в средах с чрезмерное нагревание, влажность или воздействие магнитных полей.

Перед тем, как брать его в поле, необходимо проверить батареи и индикатор заряда. Слабая батарея может привести к ошибочным показаниям.

При измерении тока всегда зажимайте только один провод. Если оба провода зажаты, каждый ток, идущий в противоположном направлении, нейтрализует другой.

Если показания кажутся неправильными, прежде всего следует проверить выбор переключателя функций, и переменный ток должен быть регулярной синусоидальной волной без всплесков, а не прямоугольных волн.

Большинство моделей токоизмерительных клещей показывают низкое значение, когда оно ниже 0,5 А. См. Шаг №1.8.

На счетчиках переменного / постоянного тока следует использовать функцию «нуля», чтобы удалить смещение постоянного тока из измерения для большей точности.

Глюкометр следует выключать, когда он не используется, и извлекать батареи при хранении в течение длительного периода.

Шаги 1–10 по измерению переменного тока с помощью зажимов.

Поскольку аналоговые токоизмерительные клещи больше не используются, эта процедура описывает работу токоизмерительных клещей цифрового типа.Также очевидно, что самая большая разница между различными моделями счетчиков — это клещи и функции, которые они будут различать по эффективности.

1.1 — Снимите щупы или провода с измерителя.

1.2 — Включите счетчик, повернув ручку (Рисунок 4).

1,3 — Если измеритель имеет функцию постоянного тока, поверните шкалу на переменный или постоянный ток.

1.4 — Параметр постоянного тока должен быть установлен на «ноль» при измерении постоянного тока.Это позволит удалить смещение постоянного тока из измерений для получения более точных результатов.

1,5 — Установите для диапазона измерения максимальное значение по шкале.

1,6 — Откройте зажимы с помощью рычага разблокировки и наденьте его на один из двух проводов, через которые должен измеряться ток.

1,7 — Отпустите рычаг, чтобы замкнуть петлю зажимов, закрывая две половины сердечника вместе, создавая магнитное поле.

1.8 — Провод должен совпадать между отметками совмещения на зажимах. Если токоизмерительные клещи не имеют меток совмещения, провод должен быть отцентрирован внутри петли, образованной губками.

1,9 — Отображаемый результат — переменный ток. Однако всякий раз, когда показания кажутся неточными, прежде всего проверьте, на какой диапазон настроен измеритель.

1.10 — Если результат слишком мал для правильного отображения, можно использовать импровизированный соединительный кабель для увеличения числа витков первичной обмотки.Поскольку добавление дополнительного витка к первичной обмотке удвоит выходной результат, а добавление двух витков утроит его (рисунки 5, 6 и 7), результирующее показание просто нужно разделить на количество добавленных витков (физическое значение нагревательных элементов). свойства тостера в этих примерах вызывают небольшие отклонения в 0,8 ампер).

Четыре дополнительных шага при использовании измерителя с тестовыми выводами.

Измерительные провода необходимы для получения показаний переменного и постоянного напряжения, для измерения сопротивления, целостности цепи и проверки диодов, точно так же, как это делается с помощью обычного мультиметра.

2.1 — Черный провод подсоединяется к разъему COM, а красный провод — к другому разъему (V, Diode или Ω) (Рисунок 8).

2.2 — Функция должна быть установлена на правильное положение и диапазон на правильном уровне или даже выше.

2.3 — Если диапазон установлен слишком высоким для точных показаний, измеритель следует сначала снять или выключить, прежде чем повернуть вправо на шкале.

2,4 — После этого счетчик можно снова включить и заменить по проводу, чтобы получить более точные показания.

Правильное использование токоизмерительных клещей легко, если вы понимаете, как они работают, и становится легче, чем больше вы продолжаете экспериментировать с ними!

Токоизмерительные клещи

Глоссарий Термины | used-line.com

Токоизмерительные клещи

Токоизмерительные клещи — это портативное устройство, используемое для электрических измерений. В самом простом виде устройство измеряет ток и напряжение. Большинство современных токоизмерительных клещей являются цифровыми, а не аналоговыми, и основные функции дополняются другими функциями электрических измерений, общими для цифровых мультиметров (DMM).Некоторые электрики предпочитают токоизмерительные клещи цифровому мультиметру, потому что многие цифровые мультиметры не имеют встроенного трансформатора тока. Токоизмерительные клещи используют токоизмерительные клещи для измерения тока. Зажимы зажима соединены вокруг проводника, по которому измеряется ток.

Измерение переменного тока

Измерение переменного тока — одна из основных функций токоизмерительных клещей.AC означает переменный ток, который производится большинством генераторов. Ток измеряется путем пропускания проводника через зажим измерителя. Это позволяет токоизмерительным клещам измерять переменный ток без отключения проводника. Некоторые токоизмерительные клещи также могут использовать съемный гибкий токовый пробник, который позволяет считывать переменный ток с проводов, которые слишком велики для того, чтобы поместиться в зажиме. Переменный ток измеряется посредством основного трансформатора.

Тестирование двигателей постоянного и переменного тока

Токоизмерительные клещи

могут использоваться для проверки двигателей переменного и постоянного тока.Испытания могут состоять из токовых испытаний, испытаний напряжением постоянного и переменного тока и измерения емкости. Измерение емкости проверяет контроллеры и источники питания двигателей для измерения электроэнергии, используемой при запуске двигателя.

Амперметр

Амперметр — это часть токоизмерительных клещей, которые измеряют ток через проводник. Аналоговые амперметры используют ток для перемещения стрелки на манометре, который настроен на отображение силы тока в амперах.Цифровые амперметры преобразуют аналоговую силу тока в цифровые сигналы, которые активируют светодиодный дисплей.

Проверка целостности

Проверка целостности — это один из основных тестов, который можно выполнить с помощью токоизмерительных клещей. Непрерывность определяет, является ли электрическая цепь разомкнутой или замкнутой. Замкнутая цепь — это цепь, в которой может передаваться электрический сигнал, тогда как разомкнутая цепь — это цепь, которая разорвана или заблокирована, препятствуя передаче сигнала.Цепь, которая не проверяется на наличие непрерывности, часто может быть исправлена путем замены сломанного или отсоединенного провода.

Разрешение измерения тока / напряжения

Разрешающая способность токоизмерительных клещей — это минимальная величина изменения тока или напряжения, которую могут считывать токоизмерительные клещи. Разрешение 0,1 А измеряет изменения в сотых долях ампера, а разрешение 1 мА измеряет изменения в тысячных долях ампера.Разрешение часто путают с точностью, но разрешение — это измерение точности. Однако более точные токоизмерительные клещи обычно более точны.

Измерение постоянного тока

DC означает постоянный ток, тип тока, который обычно вырабатывается батареями. Постоянный ток измеряется датчиками Холла, которые отличаются от датчиков, используемых для измерения переменного тока.Постоянный ток можно измерить только зажимом, потому что микросхема на эффекте Холла установлена в зазоре между губками зажима.

Проверка диода

Диоды подключаются к электрической цепи, чтобы обеспечить прохождение электричества только в одном направлении по цепи. Проверка диода может выявить неисправность диода, проводя электричество в обратном направлении. Он также может обнаружить потерю напряжения, испытываемую электричеством при прохождении через диод.

Отображение количества

Количество отображаемых токоизмерительных клещей означает, насколько большое или точное измерение может быть выполнено и отображено на светодиодном дисплее. Количество дисплеев указано в x00. X — это целое число, которое представляет собой максимальную верхнюю цифру до потери единицы точности. Например, счетчик на дисплее 2000 имеет четыре цифры, которые позволяют измерять напряжение до 19.99. При 20 вольт точность падает, поэтому на дисплее будет отображаться 020,0.

Отображение цифр

Цифры на дисплее — это количество цифр, отображаемых на дисплее токоизмерительных клещей. Половинные цифры означают, что в качестве последней цифры будет отображаться только 1 или 0.

Функция удержания

Функция удержания не дает токоизмерительным клещам делать новые показания, при этом текущее отображаемое значение фиксируется.

Приложения HVAC

Токоизмерительные клещи, предназначенные для измерения оборудования HVAC, обычно включают следующие приложения для измерения: напряжения (переменного / постоянного тока), переменного тока, целостности цепи, сопротивления и температуры. Кроме того, проверка диодов часто доступна на токоизмерительных клещах HVAC.

Открытие челюсти

Спецификация раскрытия губок токоизмерительных клещей — это максимальная ширина проводника, который может проходить между губками зажима в полностью открытом состоянии.

Скорость измерения

Скорость измерения или скорость измерения токоизмерительных клещей — это количество считываний показаний в секунду. Скорость измерения большинства клещей составляет от 2 до 4 измерений в секунду. Скорость измерения можно изменять на токоизмерительных клещах с минимальными настройками частоты.

Миллиамперметр

Миллиамперметр — это тип токоизмерительных клещей, которые могут считывать очень малые токи, измеряемые в миллиамперах.Один миллиампер эквивалентен 1/1000 ампер.

Функция Мин. / Макс.

Функция мин. / Макс. Токоизмерительных клещей записывает самые низкие и самые высокие показания, снятые с момента запуска функции.

Бесконтактные измерения

Измерения, проводимые токоизмерительными клещами, часто называют бесконтактными измерениями, поскольку прибору не обязательно физически касаться проводящей линии или разрывать цепь.

Нелинейная нагрузка

Нелинейная нагрузка — это электрический ток, сила тока которого изменяется без пропорционального изменения напряжения. Нелинейные нагрузки потребляют ток импульсами, а не плавными волнами. Токоизмерительные клещи, которые указаны как RMS, или среднеквадратичное значение, считывают нелинейные нагрузки более точно, чем токоизмерительные клещи, которые не используют RMS.

Пиковая функция

Функция

Peak — это функция токоизмерительных клещей, которая измеряет как максимальный, так и минимальный ток или напряжение в момент активации функции.

Удары и вибрации

Некоторые токоизмерительные клещи имеют функцию, позволяющую измерять ускорение и скорость вибрации в электронном оборудовании.

% PDF-1.6 % 377 0 объект > эндобдж xref 377 126 0000000016 00000 н. 0000004167 00000 н. 0000004304 00000 н. 0000004518 00000 н. 0000004562 00000 н. 0000004598 00000 н. 0000005047 00000 н. 0000005602 00000 н. 0000006037 00000 п. 0000006189 00000 п. 0000006226 00000 н. 0000006340 00000 н. 0000006601 00000 п. 0000007085 00000 н. 0000007335 00000 н. 0000007841 00000 н. 0000010794 00000 п. 0000010951 00000 п. 0000011157 00000 п. 0000011410 00000 п. 0000011667 00000 п. 0000012273 00000 п. 0000012528 00000 п. 0000013133 00000 п. 0000015783 00000 п. 0000031803 00000 п. 0000065665 00000 п. 0000103910 00000 н. 0000104417 00000 н. 0000105244 00000 н. 0000111106 00000 н. 0000118700 00000 н. 0000124659 00000 н. 0000132328 00000 н. 0000136682 00000 н. 0000136957 00000 н. 0000137027 00000 н. 0000137198 00000 н. 0000137225 00000 н. 0000137526 00000 н. 0000137638 00000 п. 0000137710 00000 н. 0000137866 00000 н. 0000137969 00000 н. 0000138024 00000 н. 0000138139 00000 н. 0000138194 00000 н. 0000138338 00000 н. 0000138393 00000 н. 0000138520 00000 н. 0000138576 00000 н. 0000138744 00000 н. 0000138844 00000 н. 0000138899 00000 н. 0000139015 00000 н. 0000139178 00000 н. 0000139302 00000 н. 0000139358 00000 н. 0000139523 00000 н. 0000139696 00000 н. 0000139825 00000 н. 0000139880 00000 н. 0000140001 00000 н. 0000140178 00000 н. 0000140278 00000 н. 0000140333 00000 п. 0000140480 00000 н. 0000140584 00000 н. 0000140641 00000 п. 0000140755 00000 н. 0000140868 00000 н. 0000140923 00000 п. 0000141074 00000 н. 0000141130 00000 н. 0000141185 00000 н. 0000141319 00000 н. 0000141374 00000 н. 0000141517 00000 н. 0000141574 00000 н. 0000141698 00000 н. 0000141753 00000 н. 0000141877 00000 н. 0000141932 00000 н. 0000142103 00000 п. 0000142158 00000 н. 0000142214 00000 н. 0000142269 00000 н. 0000142325 00000 н. 0000142472 00000 н. 0000142527 00000 н. 0000142672 00000 н. 0000142727 00000 н. 0000142783 00000 н. 0000142838 00000 н. 0000143015 00000 н. 0000143070 00000 н. 0000143207 00000 н. 0000143263 00000 н. 0000143399 00000 н. 0000143454 00000 н. 0000143589 00000 н. 0000143644 00000 н. 0000143774 00000 н. 0000143829 00000 н. 0000143958 00000 н. 0000144014 00000 н. 0000144172 00000 н. 0000144227 00000 н. 0000144417 00000 н. 0000144473 00000 н. 0000144528 00000 н. 0000144583 00000 н. 0000144690 00000 н. 0000144745 00000 н. 0000144800 00000 н. 0000144942 00000 н. 0000144997 00000 н. 0000145154 00000 н. 0000145290 00000 н. 0000145345 00000 н. 0000145483 00000 н. 0000145538 00000 п. 0000145705 00000 н. 0000145760 00000 н.

Электроизмерительные клещи — принцип работы. Как пользоваться токовыми клещами

Где применяются электроизмерительные клещи?

Конструкция и обозначения

Порядок измерения тока

Порядок измерения напряжения

Порядок измерения сопротивления

Электроизмерительные клещи – принципы работы

Как пользоваться токоизмерительными клещами

Маленькая хитрость при измерениях

измерение постоянного и переменного тока (AC, DC)

Что измеряют токоизмерительными клещами?

Принцип работы токовый клещей

Для чего используют катушка Роговского

Конструкция токовых клещей

Измерение переменного тока

Измерение постоянного тока

Как правильно измерять токовыми клещами

Как измерить малый ток — полезная «хитрость»

Правила безопасности при работе

Как пользоваться токовыми измерительными клещами

Типы и принцип работы токоизмерительных клещей

Принцип роботы датчика Холла

Последовательность процесса измерения тока

Дополнительные функции

Рекомендации и меры безопасности

Как измеряют ток токовые клещи

Алгоритм измерения

Как устроены токовые клещи

Разновидности токовых клещей

Принцип работы токовых клещей

Преимущества и недостатки токовых клещей

Измерение тока токовыми клещами

Электроизмерительные клещи — принцип работы

Где применяются электроизмерительные клещи?

Конструкция и обозначения

Порядок измерения тока

Порядок измерения напряжения

Порядок измерения сопротивления

Электроизмерительные клещи – принципы работы

Как пользоваться токоизмерительными клещами

Маленькая хитрость при измерениях

Как пользоваться мультиметром с клещами

Что это такое

Виды

Как измерять

Сделать самому

Как выбрать

Как пользоваться токовыми клещами? —

Преимущества токовых клещей

Недостатки токовых клещей

Как измерить токовыми клещами ток в цепи?

Как измерить нагрузку сети?

Что делать если ток в цепи незначительный для токоизмерительных клещей?

Почему так происходит? Принцип работы токовых клещей

Вопрос-ответ

Токовые клещи, ваттметры212

Как пользоваться токовыми клещами »

Измерение тока

Измерение напряжения

Измерение потребляемой мощности

Токоизмерительные клещи. Устройство и виды. Как выбрать

Устройство и работа

Токоизмерительные клещи состоят из трех основных элементов:

Токоизмерительные клещи разделяют на два типа по рабочему напряжению и устройству:

По типу индикатора токоизмерительные клещи разделяются на:

По виду измеряемого параметра цепи электроизмерительные клещи разделяют на:

Для высоковольтных измерений используют токоизмерительные клещи с длинными ручками более 38 см до измеряемого проводника.

К достоинствам прямого измерения можно отнести:

К недостаткам этого способа относятся:

Преимуществами индуктивного способа являются:

К недостаткам индуктивного способа относятся:

Похожие темы:

Токоизмерительные клещи. устройство и виды. как выбрать

Выбирая прибор со многими функциями, нужно отдавать преимущество не количеству, а качеству.

Техника безопасности при работе с электроизмерительными клещами

Назначение инструмента

Виды

Пример использования

Преимущества и недостатки

Выбор токовых клещей
