Асбестоцементные трубы для фундамента
Столбчатый монолитный фундамент

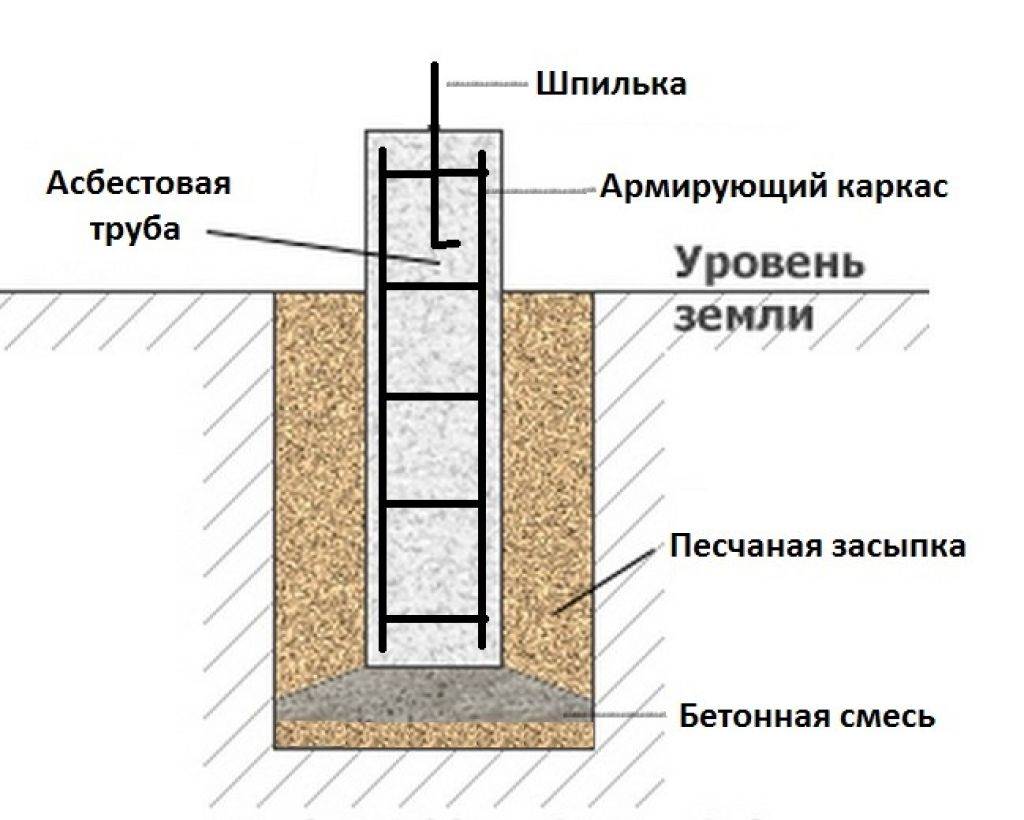

Столбчатый монолитный фундамент из хризотилтрубобетона состоит из хризотил-цементной трубы 400 мм, залитой бетоном в который жестко заделана несущая колонна из асбестоцементной трубы меньшего диаметра. Применяют для домов с несъемной опалубкой. На дно фундаментной ямы укладывают песок или слой гравия с песком толщиной 100-150 мм. Внутреннюю полость несущей колонны армируют металлическим каркасом. По наружному контуру здания столбчатый фундамент связан бетонной балкой в несъемной опалубке из плоских хризотилцементных листов.
Поз. | Наименование |
---|---|
1 | Арматурный каркас (металлические стержни 0 10 мм) |
2 | Асбестоцементная безнапорная труба Ø 200 мм |
3 | Засыпной грунт |
4 | Мелкозернистый бетон |
5 | Мелкозернистый бетон |
6 | Песок или гравийно-песчаная подушка |
7 | Асбестоцементная труба Ø 400 мм |
Применяют на глубокопромерзающих пучинистых грунтах при глубине заложения фундамента из асбестоцементных труб более 0,8-1,0 м. На дно фундаментной ямы укладывают песок или слой гравия с песком толщиной 100-150 мм, заливают бетон для устройства опорной плиты и утапливают в него арматурный каркас. На верхнюю часть каркаса надевают асбестоцементную трубу для фундамента и заполняют ее внутреннюю полость цементно-песчаным раствором или бетоном. Для увеличения площади сцепления с опорной плитой трубу немного приподнимают, чтобы часть раствора (бетона) вытекла. Пространство между трубой и стенками ямы засыпают грунтом. Длина труб зависит от глубины заложения фундамента. В случае установки данной конструкции фундамента в непучинистых грунтах армирование труб допускается не выполнять.
Поз. | Наименование |
---|---|
1 | Арматурный каркас |
2 | Асбестоцементная безнапорная труба 0100-200 мм |
3 | Засыпной грунт |
4 | Цементно-песчаный раствор или бетон |
5 | Монолитный бетон |
6 | Песок или гравийно-песчаная подушка |
Применяют на глубокопромерзающих пучинистых грунтах при глубине заложения фундамента из асбестоцементных труб более 0,8-1,0 м. На дно фундаментной ямы укладывают песок или слой гравия с песком толщиной 100-150 мм, заливают бетон для устройства опорной плиты и утапливают в него металлическую трубу. На верхнюю часть металлической трубы надевают асбестоцементную трубу для фундамента и заполняют их внутренние полости цементно-песчаным раствором или бетоном. Для увеличения площади сцепления с опорной плитой асбоцементную трубу немного приподнимают, чтобы часть раствора (бетона) вытекла. Пространство между асбоцементной трубой и стенками ямы засыпают грунтом. Длина асбестоцементной труб зависит от глубины заложения фундамента. В случае установки данной конструкции фундамента в непучинистых грунтах армирование труб допускается не выполнять.
Поз. | Наименование |
---|---|
1 | Металлическая труба 40-60 мм |
2 | Асбестоцементная безнапорная труба 0100-200 мм |
3 | Засыпной грунт |
4 | Цементно-песчаный раствор или бетон |
5 | Монолитный бетон |
6 | Песок или гравийно-песчаная подушка |
Свайный фундамент для дома
Применяется при необходимости передачи на слабый грунт значительных нагрузок, при высоком уровне стояния грунтовых вод. Распространен в строительстве малоэтажных зданий. В качестве свай рекомендуется использовать безнапорные асбестоцементные трубы диаметра Ø 100, 150, 200, 250, 300 мм. Длину свай выбирают, исходя из грунтовых условий строительной площадки. В жилых домах сваи длиной до 5 м располагают во всех местах сосредоточения нагрузки в 1-2 ряда на расстоянии 3-8 диаметров и заполняют армированным бетоном. По верху сваи по выровненным оголовкам связывают ростверком.
Поз. | Наименование |
---|---|
1 | Буронабивная свая — фундаментная опора из асбестоцементной трубы |
2 | Арматурный каркас фундамента |
3 | Ростверк |
4 | Бетон |
Варианты выведения канализационной трубы из частного дома для различных типов фундамента, цены, заказать в Москве
При выборе способа организации выхода для канализации из загородного коттеджа главным ориентиром служит тип фундамента строения. Если все сделать правильно, провести такую процедуру можно на уже готовом объекте, максимально снизив необходимость частых устранений засоров в частном доме.
Столбчатый (свайный) фундамент
Самый простой тип основания для прокладки канализационного выхода из загородного дома. Конструкция столбчатого и свайного основания дает возможность проделать данную процедуру как в ходе строительных работ, так и после их завершения. При копке траншеи необходимо добиваться ее максимально возможной удаленности от фундаментных опор. Иначе может произойти ослабление почвы, что чревато снижением общих несущих характеристик.
После прокладки трубы под основанием в нижнем перекрытии строения проделывается входное отверстие. Также важно учитывать, что фундаменты данного типа не позволяют отапливать пространство под домом. Чтобы избежать замерзания стоков, выходную магистраль покрывают теплоизоляционными материалами или делают обмотку из саморегулирующего обогревающего кабеля.
Монолитный фундамент
В этом случае выводную трубу получается проложить только перед заливкой бетона. Чтобы снизить воздействие раствора на линию, ее помещают в специальную защитную гильзу. Конструкции данного типа в состоянии сопротивляться достаточно большим нагрузкам (динамическим и статичным).
Наличие гильзы также облегчает проведение ликвидационных мероприятий при авариях канализационной системы. Поврежденную линию можно быстро заменить на новую. Оснащенная гильзой труба укладывается непосредственно в траншею, куда впоследствии будет заливаться бетонный раствор. После укладки обечайки на нее обычно насыпают слой земли.
Ленточный фундамент
Данный тип основания дает возможность прокладывать выводные трубы до и после возведения дома. Первый способ предусматривает монтаж коммуникаций в процессе заливки раствора. Технология оформления канализационного выхода в построенном здании подбирается в зависимости от степени заглубления основания.
Типовой алгоритм выведения канализации через глубокий ленточный фундамент:
- Проделать отверстие в опалубке.
- Вставить в отверстие защитную гильзу (ее обычно выполняют из стальной трубы).
- Закрепить проходку и залить раствором.
- Продеть в образовавшийся футляр приготовленную трубу.
Для вырезания отверстия в бетоне применяют перфоратор и болгарка. При малом заглублении практичнее провести подкоп, сохранив таким образом целостность конструкции. В готовой траншее обустраивают подушку из песка, после чего укладывают магистраль. Для надежности основную трубу помещают в дополнительное изделие большего диаметра.
Использование наклонного бурения
Далеко не всегда можно без угрозы для целостности фундамента вывести через него коммуникации. В таких случаях применяют специальную технологию — наклонное бурение. Как правило, эту методика используется при большой толщине ленточной основы. Реализация заключается в проделывании наклонного канала до нижнего среза фундамента. Полученная таким способом скважина применяется для выведения канализации.
Успешность процедуры зависит от точности расчета угла бурения. При правильном проектировании низ канала стыкуется с концом гильзы, размещенной в ходе заливки бетона или при сверлении выхода в ленте. Функцию рабочего инструмента здесь выполняет длинный бур. По ходу реализации бурения приходится периодически подтесывать стенки канала. В готовую шахту вставляют гильзу под сточную линию.
Варианты выведения канализационной трубы из частного дома для различных типов фундамента
Фундаментные трубы — Решения для фундаментов
Сварные трубы
Спиральные мельницы проекта расположены в Динтелмонде (Нидерланды) и Кариасике (Бразилия). Эти заводы специально разработаны для производства спиральношовных труб для фундамента.
Нашими сильными сторонами являются:
- Производство 100% контролируется и сертифицировано с поставкой 3.1 или 3.2. сертификат согласно EN 10204.
- Трубы могут изготавливаться диаметром до 2850 мм и толщиной стенки до 28 мм.
- Все требуемые марки стали возможны благодаря нашей всемирной сети поставщиков рулонов.
- Трубы могут изготавливаться и транспортироваться длиной до 65 метров.
- Несколько специализированных сварочных установок, размещенных в линию со спиральным станом для выполнения определенных работ, таких как сварка муфт или других стальных деталей и выполнение стыковых сварных швов.
Если наши спиральные заводы и имеющиеся у нас запасы не могут обеспечить необходимое решение, Projects может положиться на свою глобальную сеть трубных заводов. Эти станы могут производить прямошовные трубы с большой толщиной стенки или трубы малого диаметра.
Трубы с резьбой
Трубы с резьбой, также известные как микросваи, представляют собой элементы глубокого фундамента, изготовленные из высокопрочного стального корпуса малого диаметра и/или стержней с резьбой.
Вместимость
Вместимость зависит от размера трубы и профиля подповерхностного слоя. Достигнуты допустимые мощности по трубам с резьбой более 1000 тонн. Трубка обычно имеет диаметр в диапазоне от 73 до 219 мм.
Техника сверления
Обычно труба с резьбой устанавливается на проектную глубину с помощью технологии бурения вместе с нагнетанием цементного раствора. Готовая свая выдерживает нагрузки на сжатие, подъем/растяжение и боковые нагрузки и обычно испытывается под нагрузкой в соответствии со стандартами ASTM D 1143 (сжатие), ASTM D 3689 (подъем/растяжение) и ASTM D 3966 (боковые нагрузки). Этот метод был использован для поддержки большинства типов структур. Буровые установки допускают установку в помещениях с ограниченным доступом, с низкими потолками, что позволяет модернизировать оборудование с минимальным нарушением нормальной работы.
Технология
Технология резьбовых труб обеспечивает возможность сочетания с одним или несколькими другими нашими методами модификации грунта для экономичного и действенного удовлетворения уникальных или сложных требований проекта. Резьбовые трубки могут служить для «сшивания» грунта вместе в пределах прогнозируемых зон сдвига для повышения устойчивости массы. В разжижаемых профилях резьбовые трубы могут передавать нагрузки на подходящие несущие слои в соответствии с проектными требованиями.
Различное использование
Подкрепление фундаментов, прилегающих к запланированным земляным работам, является еще одним применением этих продуктов. Для запланированных фундаментов в районах с несколькими подземными коммуникациями стоимость монолитной системы свай часто может быть существенно увеличена за счет изменения маршрута коммуникаций, создания надлежащего доступа, а иногда даже остановки эксплуатации объекта. При использовании труб с резьбой ArcelorMittal эти сложности возникают редко. Трубы малого диаметра могут быть установлены, минуя существующие коммуникации. Мы тесно сотрудничаем с инженерами, подрядчиками и владельцами, чтобы гарантировать, что установка сведет к минимуму воздействие на работу объекта. Кроме того, резьбовые трубы значительно снижают проблемы с обеспечением качества, связанные с забивкой свай в слабых грунтах.
Может ли водопровод повредить мой фундамент?
Утечки в водопроводе и повреждение фундамента могут показаться двумя отдельными проблемами. Но на самом деле между ними существует причинно-следственная связь. В этом случае причинно-следственная связь по существу означает, что протечки водопровода могут привести к повреждению фундамента и наоборот . Чтобы лучше понять, как различные проблемы с сантехникой могут повлиять на фундамент вашего дома, давайте обсудим два сценария, которые могут повлиять на любой дом в Хьюстоне.
Как утечки водопровода влияют на фундамент, построенный на глиняной почвеХотя дома в Хьюстоне могут различаться во многих отношениях, у них есть две общие черты: почва под их фундаментом и расположение их водопроводных систем. Как правило, дома, построенные в районе Большого Хьюстона, имеют фундаменты на обширной глинистой почве. Поскольку этот тип почвы чувствителен к колебаниям влажности, он не особенно хорош для строительства.
Что касается водопроводной системы, вам следует знать одну важную вещь: часть этой системы обычно располагается под фундаментом, где она соединяется с водопроводом и канализацией дома.
Как и любые другие компоненты вашего дома, ваша водопроводная система может выйти из строя в результате естественного износа или других факторов. В результате один или несколько фитингов могут начать протекать, а трубы могут треснуть или лопнуть. Хотя любая утечка может со временем привести к различным проблемам, наиболее опасными утечками являются те, которые скрыты внутри стен или полов. Помимо сложности устранения, скрытая утечка может оставаться незамеченной в течение недель или месяцев. Когда это происходит, даже небольшая утечка может привести к серьезному повреждению имущества в будущем. Вот почему.
Если протекающая труба, фитинг или стык расположены внутри стены или под полом, вода будет продолжать скапливаться в разных частях вашего дома, создавая благоприятные условия для роста плесени и вызывая вздутие дерева и гипсокартона. Поскольку вода продолжает вытекать из трубы и двигаться вниз, она в конечном итоге достигнет вашего черного пола, включая плиту и фундамент, которые сделаны из бетона. Бетон является пористым материалом, поэтому вода легко просачивается и проходит через крошечные поры и капилляры вашей плиты и фундамента. Как только вода достигнет области под вашим фундаментом, она будет поглощена глинистой почвой, поддерживающей ваш дом.
Продолжительное воздействие воды приведет к значительному расширению почвы, что может привести к ее поднятию. Переворот может создать сильное давление на фундамент. В сочетании с гидростатическим давлением, возникающим из-за того, что вода продолжает скапливаться под вашим домом, переворот может привести к тому, что весь фундамент или только его часть поднимется вверх. Следовательно, плита и фундамент могут прогнуться и треснуть.
Из-за длительного воздействия воды почва также может стать чрезмерно влажной и мягкой, с мутной консистенцией. В этом случае почва все еще может выдержать вес вашего дома. Однако он больше не может служить прочной основой для вашего фонда. В зависимости от вышеуказанных нагрузок и различий в текстуре, структуре, пористости, плотности, стабильности и влажности почвы одна сторона вашего фундамента может начать погружаться в землю, в результате чего другие стороны будут двигаться вверх. Все это движение может вывести ваш фундамент из уровня. Это явление известно как дифференциальная осадка и может привести к целому ряду косметических и структурных проблем в вашем доме.
Как проблемы с фундаментом могут повлиять на вашу водопроводную системуНезависимо от основных причин, когда фундамент движется, смещается, опускается и/или трескается, он может оказывать сильное давление на трубы и фитинги, которые проходят под ним и через это. Поскольку это движение обычно очень медленное, может пройти некоторое время, прежде чем в трубах появятся трещины, они сместятся или разорвутся и начнут протекать.
Помимо смягчения почвы, вода, которая проникает под дом и вокруг него, может смыть часть почвы под фундаментом, оставив после себя небольшие полости. Это может привести к более заметному смещению, проседанию и растрескиванию, а также к другим потенциальным структурным проблемам в вашем доме.
Следует отметить, что большинство утечек, происходящих под фундаментом, не всегда сразу бросаются в глаза.
