Труба полипропиленовая размеры: таблица диаметров
Главная » Трубы » Пластиковые трубы
Автор Монтажник На чтение 2 мин Просмотров 16.7к. Обновлено
Труба полипропиленовая выпускается в прямых отрезках длиной от 2 до 4 метров диаметром от 16 до 160 мм. Правда в Российской Федерации более распространена труба полипропиленовая размеры которой имеет диаметры от 20 до 110 мм. Диаметры 125, 140 и 160 мм менее редки их производят один или два завода на всю страну.
Труба полипропиленовая размеры которой 16 мм является редкостью и, как правило, используется для прокладки в системах водяных теплых полов и чаще всего выпускается в рулонах по 160 метров. Но опять же для теплых полов 16 мм применяют чаще трубы из сшитого полиэтилена (PEX) она более гибкая и не боится высоких температур.
Размеры полипропиленовых труб, как и все трубы изготовленные из термопластов, рассчитываются по наружному диаметру. Это важно помнить, что если стальная труба имеет размер 16 мм, то полипропиленовая — 20 мм. Если прямой фитинг для стальной трубы имеет размер 16 х 1/2″, то полипропиленовая прямоходная муфта (т.е. без сужения и расширения прохода) будет иметь размер 20 х 1/2″ мм. Из чего следует: 20 мм — это наружный диаметр полипропиленовой трубы, а 1/2″ это внутренний диаметр прохода жидкости.
Иногда, по согласованию с потребителем, допускается изготовление труб другой длины и других предельных отклонений. Фитинги для соединения труб имеют те же размеры, что и трубы. Если труба имеет маркировку 20, 25 и т. д. мм, то и фасонные части со стороны пластика тоже должны быть этих размеров.

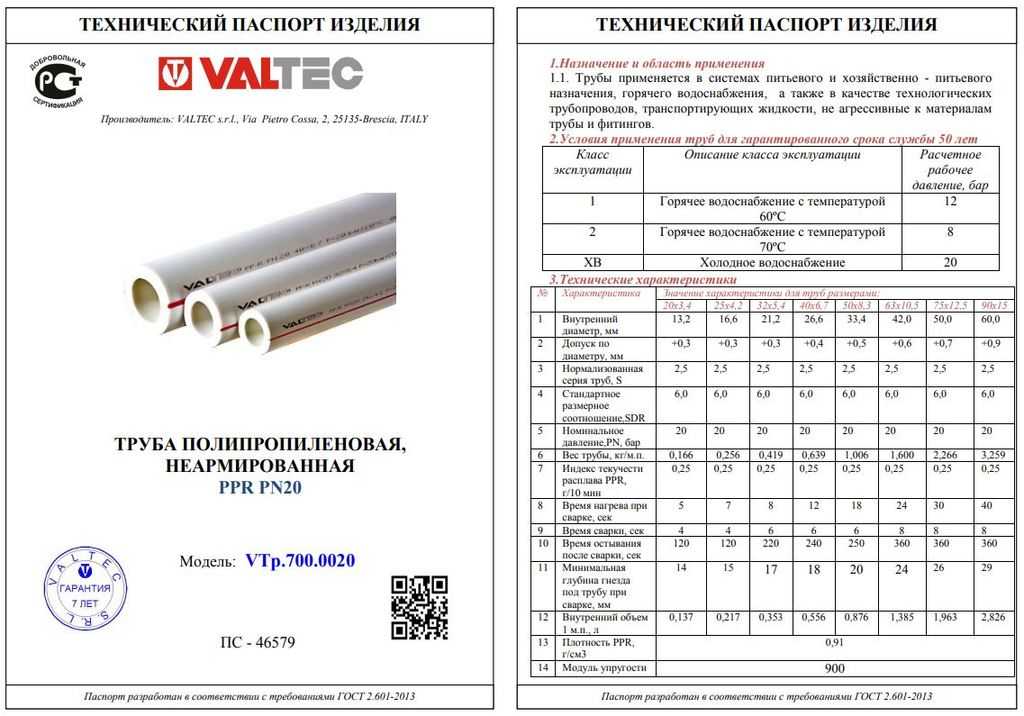

Труба полипропиленовая PN10, PN20 размеры:
Труба полипропиленовая для воды PN 20 Размер, мм | D, мм | S, мм | d, мм | PN 10 Размер, мм | D, мм | S, мм | d, мм |
16х2,7 | 16 | 2,7 | 10,6 | — | — | — | — |
20х3,4 | 20 | 3,4 | 13,2 | 20х1,9 | 20 | 1,9 | 16,2 |
25х4,2 | 25 | 4,2 | 16,6 | 25х2,3 | 25 | 2,3 | 20,4 |
32х5,4 | 32 | 5,4 | 21,2 | 32х3,0 | 32 | 3,0 | 26,0 |
40х6,7 | 40 | 6,7 | 26,6 | 40х3,7 | 40 | 3,7 | 32,6 |
50х8,4 | 50 | 8,4 | 33,2 | 50х4,6 | 50 | 4,6 | 40,8 |
63 | 10,5 | 42,0 | 63х5,8 | 63 | 5,8 | 51,4 | |
75х12,5 | 75 | 12,5 | 50,0 | 75х6,9 | 75 | 6,9 | 61,2 |
90х15,0 | 90 | 15,0 | 60,0 | 90х8,2 | 90 | 8,2 | 73,6 |
110х18,4 | 110 | 18,4 | 73,2 | 110х10 | 110 | 10,0 | 90,0 |
Армированная полипропиленовая труба PN25 размеры:
Труба полипропиленовая армированнаяD, мм | D1, мм | D2, мм | |
20 | 13,2 | 21,2 | 4,0 |
25 | 16,6 | 26,2 | 4,8 |
32 | 21,2 | 33,2 | 6,0 |
40 | 26,6 | 41,4 | 7,4 |
50 | 33,2 | 52,5 | 9,1 |
63 | 42,0 | 65,9 | 11,3 |
75 | 50,0 | 77,9 | 13,3 |
Проектирование трубопроводов
Оцените автора
свойства материала, виды и назначение, маркировка, таблица диаметров, как выбрать правильный размер
Содержание
- Свойства материала
- Виды полипропиленовых труб и их назначение
- Маркировка полипропиленовых труб
- По давлению
- По составу сырья
- По маркам продукции
- От чего зависит выбор диаметра полипропиленовой трубы
- Таблица диаметров полипропиленовых труб
- Сечение полипропиленовых фитингов
- Для отопления и водоснабжения
- Для канализации
- Для вентиляции
- Как выбрать правильный размер полипропиленовых фитингов для домашней магистрали
Новые строительные технологии при монтаже инженерных систем вместо обычных трубопроводов из чугунных и стальных труб предлагают гораздо более выгодные материалы – полимерные. Например, трубы ПВХ все чаще используются для канализационных сетей, полиэтиленовые трубы для водоснабжения, полипропиленовые трубы и фитинги для систем отопления. Главным показателем является внутренний диаметр полипропиленовых труб, на него стоит обратить особое внимание.
Свойства материала
Полипропилен — это своего рода термопластичный полимер. Он изготовлен методом объединения (полимеризации) молекул производного газа этилена. Международное обозначение полипропилена «PP». Рассмотрим более подробно свойства и технологию изготовления этого материала нового поколения.
Обладая уникальной устойчивостью к воздействию щелочных растворителей и агрессивных веществ, материал широко используется при монтаже любых сантехнических сооружений. Выдерживает низкие и высокие температурные условия, они могут варьироваться от минус 10 до плюс 100 С.
Виды полипропиленовых труб и их назначение
На сегодняшний день предлагается огромный ассортимент данной продукции. Перед покупкой стоит обратить особое внимание на тип материала. Он может быть следующим:
- армированный;
- цельный.
Основываясь на технических характеристиках, можно смело заявить о том, что они имеют достаточно обширную область применения. Часто их используют для:
- сооружения канализации;
- транспортировки токсических веществ;
- проведения водоснабжения в здании;
- монтажа вентиляционной системы.
Срок их службы велик, при правильной эксплуатации он составляет 50 лет. Возраст стояка не влияет на функциональность и технические характеристики, они полностью сохраняются.
Маркировка полипропиленовых труб
Сфера применения зависит от материала изготовления продукта. Маркировка элементов отображает их технические характеристики.
По давлению
Каждый материал имеет свою особенность, главной характеристикой, по которой определяется область применения, является давление. Существует основных 3 типа — это:
- для системы теплый пол или проведения холодной воды в дом применяется деталь под номером N10, еще можно взять трубу PN 10. Их давление не составляет выше 10 атмосфер, что позволяет, без проблем проводит вещества;
- модель PN25 обладает структурой, которая состоит из нескольких слоев. Это увеличивает выносливость. По этой причине данный тип активно используется для монтирования системы горячего водоснабжения в зданиях разной высоты. Выдерживает давление до 25 атмосфер.
- тип PN20 или N20 имеет давление в 20 атмосфер, способен выдержать температуру до 85 — 90 градусов по цельсию. Поэтому они применяются для любых сантехнических работ.
Трубы довольно долго могут храниться, но нельзя допускать, чтобы они находились возле отопительных систем или устройств с высокой температурой. Это может негативно отразиться на качестве материала.
Интересно! Как выбрать счётчик для воды: его установка и варианты экономии
По составу сырья
Детали обладают разными составами. Всего существует 4 разновидности:
- PPH — используется в промышленности из-за большого диаметра. В составе присутствует антипирен, нуклеатор и антистатик.
- PPs — применяется при монтаже вентиляционной системе, так как имеет молекулярное строение;
- РРВ — в составе присутствуют микромолекулы. Использовать такую деталь можно при установке теплого пола;
- PPRC и PPR — основное его применение — это канализация, из-за присутствия в составе кристаллического рандом-сополимера.
По маркам продукции
Среди компаний, занимающихся производством полипропиленовых труб наиболее популярны следующие марки:
- Вавин Экопластик — чешская компания, которой удалось завоевать высокие оценки среди строителей во всем мире. Производитель выпускает полностью пластиковые трубы FIBER, которые имеют минимальный вес, и демонстрируют высокую прочность и устойчивость.
- FV-PLAST — фирма из Чехии, которая выпускает модели с алюминиевыми вставками. Обладают большим спектр размеров, идеально подходят для монтажа сантехники.
- PRO AQUA — производит виды трубок, которые отвечают всем международным стандартам. Стоимость их продукции не высокая, но качество на вашем уровне.
- Валтес (Италия) и Баннингер (Германия) — эти компании выпускают продукции качественную, но крайне дорогою.
От чего зависит выбор диаметра полипропиленовой трубы
Первый вопрос, который встает перед проектированием полипропиленового трубопровода — это диаметр. Его следует выбирать в соответствии с результатами гидродинамического расчета. Суть в том, чтобы выбрать наименьший допустимый размер трубы в конкретном сечении. При расчете учитывается рабочее давление и схема.
Диаметр – это значение, указывающее, где должны быть установлены те или иные трубки. Если внутренний диаметр большой (40 — 200 мм), то такие полипропиленовые трубы используются при строительстве сооружений, предназначенных для использования большим количеством людей (больницы, сауны, гостиницы, крупные магазины, развлекательные центры).
Для индивидуального строительства оптимальными являются изделия диаметром 20-32 мм. Они обладают высокой пропускной способностью и легко принимают необходимую форму.
Параметры подбираются индивидуально, в зависимости от назначения конкретной отопительной ветви. Для прокладки трубопроводов можно выбрать полипропиленовую трубу любого диаметра. Виды размером 20 мм хороши для системы горячего водоснабжения, для стояков внутренний диаметр полипропиленовых труб — 25 мм.
Тип системы отопления также имеет значение, если отопление центральное, можно использовать трубы диаметром 25 мм, если автономные – возможны иные варианты. При создании теплого пола понадобятся полипропиленовые трубы диаметром не более 16 мм.
Таблица диаметров полипропиленовых труб
Уровень транспортируемых веществ относится к главным параметрам, на которые стоит обратить внимание. Если показатель не высокий, то делается установки вида с незначительным сечением. Чем выше уровень, тем больше берется диаметр стояка. Для не больших строений используются типы с сечением 1,6 — 11 см. Основная характеристика — это внутренний диаметр полипропиленовых труб, он подробно описаны в таблице.
Внешний диаметр/мм | PN 25 Внутренний диаметр/ Толщина стенки см | PN 20 Внутренний диаметр/ Толщина стенки см | PN 10 Внутренний диаметр/ Толщина стенки см |
16 | — | 1,06/0,27 | — |
20 | 1,32/0,34 | 1,32/0,34 | 1,62/0,19 |
25 | 1,66/0,42 | 1,66/0,42 | 2,04/0,23 |
32 | 2,12/0,3 | 2,12/0,54 | 2,6/0,3 |
40 | 2,66/0,37 | 2,66/0,67 | 3,26/0,37 |
50 | 3,32/0,46 | 3,32/0,84 | 4,08/0,46 |
63 | 4,2/0,58 | 4,2/1,05 | 5,14/0,58 |
75 | 5/0,69 | 5/1,25 | 6,12/0,69 |
90 | — | 6/1,5 | 7,36/0,82 |
110 | — | 7,32/1,84 | 9/1 |
Сечение полипропиленовых фитингов
Говоря о полипропиленовом трубопроводе, нельзя не упомянуть фитинги, которые отвечают за соединение всех его звеньев и образуют повороты, изгибы и ответвления магистрали. Эти элементы обеспечивают наиболее точное соответствие, позволяя на практике реализовать любую схему отопления.
Для полипропиленовых труб используются обычные фитинги или с резьбовой латунной вставкой. Первые соединяются с полипропиленовой сантехникой посредством диффузионной сварки, вторые полипропиленовые, как и металлические трубы.
Сегодня на рынке представлена арматура, размеры которой варьируются в довольно широком диапазоне, что позволяет легко выбрать подходящий образец. Выбор внутреннего диаметра фитингов для полипропиленовых труб определяет условия эксплуатации, это может быть 20 или 50 мм.
Существует два типа фитингов — это с резьбовыми соединениями и без них. Резьбовые фитинги являются съемными и прочными. Тип его выбирается в зависимости от условий эксплуатации. Например, при подключении накопительного бака удобна резьбовая съемная застежка, а при подключении шланга – цельная.
Для отопления и водоснабжения
Проводить воду в дом можно несколькими способами:
- по земле;
- по вершине.
Для этой работы подходят модели, которые обладают внутренней окружностью от 16 до 75 мм.
Если работы по монтажу проводятся внутри здания, то лучше использовать изделие с внутренним диаметром от 12 до 32 мм в сечении. Фитинги для полипропиленовой трубы с характеристикой разреза в 2 — 4 см используются для холодной воды.
При планировании установки системы горячено водоснабжения стоит обратить внимание на продукцию с размером от 0,2 до 1 см.
От правильного размера продукции напрямую зависит теплопроводность по всему зданию. Еще важно пронимать, что вода нагревается до высокой температуры, в среднем она составляет 100 градусов, поэтому лучше приобретать армированные модели.
Для канализации
В последние годы большинство строителей при прокладке канализационных систем пользуются продукцией, которая сделана из полипропилена. Это обусловлено тем, что они имеют массу достоинств и высокую выносливость.
Для проектирования частных домов выбираются типы с внешним параметром от 32 — 75 мм, для внутренних работ 100 — 110 мм. В промышленных масштабах ставят трубки размером выше 1,10 см.
Для вентиляции
Раньше вентиляционную систему создавали из металлических конструкций, сегодня предпочитают полипропиленовый материал. Окружность их сечений варьируется от 1 до 3 см, если прокладываются магистрали для вентиляции здания.
Как выбрать правильный размер полипропиленовых фитингов для домашней магистрали
Те, кто впервые сталкивается с покупкой стояков, не знают, какой внутренний диаметр полипропиленовой трубы необходим. Выбрать все элементы конструкции не составит никаких проблем, так как на всех изделиях присутствует специальная маркировка. Все технические характеристики, которые необходимы для проведения работ, указываются. Покупателю остается только внимательно подобрать всю фурнитуру по одинаковым параметрам.
Рекомендуется покупать все элементы от одного производителя, тогда не возникнет сложностей. В том случае, если изготовитель труб и фитингов разный, то можно осуществить проверку на совместимость. Просто нужно примерить, край одного изделия вставить в другой, если сидит плотно, то они идеально подходят.
Полипропилен — один из лучших материалов, он обладает множеством достоинств. Все конструкции имеют высокие показатели прочности и долговечности. Их можно использовать для частных коттеджей, а также в многоквартирных домах.
Пластиковые трубы – максимальная рабочая температура
Материалы труб, такие как АБС, ПЭ, ПВХ, ХПВХ, ПБ, ПП и SR, а также предельные значения давления и рабочей температуры.
Рекламные ссылки
Рабочая температура
— максимальная рабочая температура для пластмассовых трубных материалов.
Материал пластиковой трубы | Рабочая температура | |||
---|---|---|---|---|
С давлением | Без давления | |||
( o F) | ( o C) | ( o F) | o C) | |
ABS — Acrylonitrilebutadien0073 | 100 | 38 | 180 | 82 |
PVC — Polyvinylchloride | 100 | 38 | 140 | 60 |
CPVC — Chlorinated Polyvinyl Chloride | 180 | 82 | 180 | 82 |
PB — Polybutylene | 180 | 200 | 93 | |
PP — Polypropilene | 100 | |||
PP — Polypropylene | 100 | |||
PP — Polypropylene | 100 | |||
PP — Polypropylene | 100 | |||
38 | 180 | 82 | ||
SR — стирол резиновый пластик | 150 | 66 | 4 |
67.
- PVC : 95 o C
- PP : 100 o C
- PE : 95 o C
Heat Distortion Temperature
— is the temperature where a test piece of a material placed in a теплоноситель с изгибающей нагрузкой (18,6 кг/см 2 ) применяется — достигается заданный прогиб.
- ABS: 104 — 106 o C
- PVC: 54 — 80 o C
- HDPE: 43 — 49 o C
- LDPE: 32 — 41 o C
- PP: 57 — 64 o C 9016 Температура смягчения
- 007
— температура, при которой игольчатый пенетратор погружается в образец для испытаний на заданную глубину при приложении заданной вертикальной нагрузки (1 кг) .
- ABS: 102.3 o C
- PVC: 92 o C
- PE: 127. 3 o C
- PP: 152.2 o C
Рекламные ссылки
Похожие темы
Связанные документы
Engineering ToolBox — Расширение SketchUp — 3D-моделирование онлайн!
Добавляйте стандартные и настраиваемые параметрические компоненты, такие как балки с полками, пиломатериалы, трубопроводы, лестницы и т. д., в свою модель Sketchup с помощью Engineering ToolBox — расширения SketchUp, которое можно использовать с потрясающими, интересными и бесплатными приложениями SketchUp Make и SketchUp Pro. .Добавьте расширение Engineering ToolBox в свой SketchUp из хранилища расширений SketchUp Pro Sketchup!
Перевести
О Engineering ToolBox!
Мы не собираем информацию от наших пользователей. В нашем архиве сохраняются только электронные письма и ответы. Файлы cookie используются только в браузере для улучшения взаимодействия с пользователем.
Некоторые из наших калькуляторов и приложений позволяют сохранять данные приложения на локальном компьютере. Эти приложения будут — из-за ограничений браузера — отправлять данные между вашим браузером и нашим сервером. Мы не сохраняем эти данные.
Google использует файлы cookie для показа нашей рекламы и обработки статистики посетителей. Пожалуйста, прочитайте Конфиденциальность и условия Google для получения дополнительной информации о том, как вы можете контролировать показ рекламы и собираемую информацию.
AddThis использует файлы cookie для обработки ссылок на социальные сети. Пожалуйста, прочитайте AddThis Privacy для получения дополнительной информации.
Реклама в ToolBox
Если вы хотите продвигать свои товары или услуги в Engineering ToolBox — используйте Google Adwords. Вы можете настроить таргетинг на Engineering ToolBox с помощью управляемых мест размещения AdWords.
Citation
Эту страницу можно цитировать как
- Engineering ToolBox, (2010). Пластиковые трубы — максимальная рабочая температура . [онлайн] Доступно по адресу: https://www.engineeringtoolbox.com/plastic-pipes-operating-pressure-d_1621.html [День обращения, мес. год].
Изменить дату доступа.
. .
закрыть
Материалы для трубопроводов. Коэффициенты температурного расширения
Коэффициенты температурного расширения для материалов, используемых в трубах, таких как алюминий, углеродистая сталь, чугун, ПВХ, полиэтилен высокой плотности и т.д.
Рекламные ссылки
Коэффициенты расширения, которые можно использовать для расчета температурного расширения труб и труб — указаны в таблице ниже:
Material Expansion Coefficients 10 -6 in/in o F 10 -6 m/m o C Aluminum 12. 8 23.1 Carbon Steel 6.5 11.7 Cast Iron 5.9 10.6 Copper 9.3 16.8 Stainless Steel 9.9 17.8 ABS Acrylonitrile butadiene styrene 35.0 63.0 HDPE High density polyethylene 67.0 120.0 ПЭ Полиэтилен 83,0 150,0 ХПВХ Хлорированный поливинилхлорид 44,0 79,0 ПВХ поливинилхлорид 28,0 50,4 - в o F = 12.1003.10034.134.134.134.134.134.134.134.134.134.134.134.134.134.134.134.134.134.134.134.134.134. .
Внимание! Более высокие коэффициенты расширения пластиковых материалов делают пластиковые трубы чрезвычайно чувствительными к изменениям температуры. Всегда обращайте внимание на пластиковые трубы и трубки при изменении температуры.
- Диаграмма расширения температуры загрузки SI
- Скачать диаграмма расширения температуры Imperial
Пример — термическое расширение PVC Pipe
A PVC Pipe Pipe с Pvc Pipe с PVC Pipe Length Length Lengh или С по 60 или С .
Расширение трубы можно рассчитать как
dl = (50,4 10 -6 м/м o C) (6 м) ((60 o C) — (0 o C))
= 0.018 m
= 1.8 cm
