Сегодня гипсокартон имеет огромную популярность в строительстве. Его применяют для возведения толстых звукоизоляционных стен, легких и тонких перегородок, каких-то декоративных элементов интерьера. Его применение в качестве облицовочного материала обусловлено простотой работы с ним. Он легко поддается обработке любыми инструментами. При необходимости в его гипсовой структуре можно фрезеровать пазы или какие-либо фигурные отверстия. Перегородки из гипсокартона получаются легкими и очень прочными, что, конечно, зависит от правильности технологии монтажа, построения каркаса и выборов материалов.

Выбор материала для монтажа перегородки из гипоскартона



Межкомнатные перегородки

Прежде чем начинать строить гипсокартонные перегородки, необходимо выбрать материал. В первую очередь следует определиться с назначением конструкции, ее местонахождением и условиями использования:

1. Если перегородка устанавливается в помещении, в котором присутствует постоянная влага не ниже 70 %, то следует применять влагостойкий гипсокартон. Чтобы его отличить от обычного, достаточно взглянуть на цвет картона. Влагостойкий гипсокартон имеет зеленый наружный слой бумаги. И это, пожалуй, единственный признак, по которому можно внешне распознать или увидеть разницу. Но компания Knauf утверждает, что его структура пропитана специальными концентратами, а это придает устойчивость к влажным средам. Теряется его гигроскопическая способность. Зато перегородка из гипсокартона этого типа во влажном помещении будет стоять долго и не изменит своих параметров. Такие листы имеют маркировку ГКЛВ.
   Также следует считать важным свойством влагостойких листов устойчивость, а, точнее, невозможность образования на них грибков и плесени в результате действия влаги. Производитель смог достичь это путем пропитки листов антисептическими препаратами, а противодействие воде оказывают импрегнированные и влагостойкие составы. Также существенным отличием ГКЛВ от обычного является больший вес и конечно же стоимость.
2. Если перегородка из гипсокартона своими руками устанавливается не только во влажной, но и пожароопасной среде, например, на кухне, то следует применять ГКЛО. Эти листы гипсокартона пропитаны составами, препятствующими горению. Главным отличием от обычного и влагостойкого является внешний признак – цвет картона, который является красным. Можно просмотреть также отличия на срезе в цвете гипсового наполнителя. Он отличается по стоимости и будет дороже как обычного, так и влагостойкого варианта.
3. Если необходимо спроектировать перегородки из гипсокартона своими руками в обычном помещении с нормальными условиями (влажность не более 70 % и температура не выше 30 и не ниже 5 °С), то можно применять обычные листы ГКЛ. Они имеют основное отличие от прочих в цвете – они покрыты картоном серого цвета. Эти листы не пропитаны никакими влагостойкими и пожаростойкими составами, поэтому и стоимость у них самая низкая. Их широко применяют в прихожих, гостиных, спальнях и прочих помещениях. Они одинаково хорошо обрабатываются, поэтому если условия обычные, источников влаги и огня нет, то не стоит платить больше только из-за свойств устойчивости. При покупке такого листа вы сэкономите до 30 %.

Виды гипсокартонных листов

Листы выпускаются нескольких типоразмеров по толщине: 6,5 мм, 9 мм и 12,5 мм. При этом первый типоразмер соответствует материалам с повышенной гибкостью. Внутри он имеет стекловолокно, которое удерживает гипс при намокании. Ведь для изгибания в дугу его необходимо пропитать влагой. Второй тип применяется для потолков, поэтому выбираем третий типоразмер 12,5 мм. Длина же может быть и 2,5, и 4,8 м, в продаже в основном присутствует только первый вариант. Если требуется гипсокартонная перегородка больших размеров, то листы можно заказать у производителя по индивидуальным меркам.

Выбор материала для монтажа каркаса

Чтобы сделать перегородку из гипсокартона, необходимо также решить вопрос с материалом каркаса. Он может быть как из металлического профиля, так и из дерева. Решая эту задачу, следует учесть некоторые факторы:

• влажность среды;
• температурный режим;
• нагрузка.

Если в помещении частая перемена влажности, то использование деревянного каркаса приведет к постоянному движению. Из-за частого разбухания и усыхания древесины шпатлёвка просто выкрошится со стыков листов ГКЛ. И тогда сделанные гипсокартонные перегородки своими руками придут в негодность. Их надо будет снести и построить заново из металлического профиля.

То же самое будет и в помещениях с высокими температурами с перегородками из древесины. Если монтаж перегородок из гипсокартона осуществлялся недосушенными брусьями, то после их высыхания в конструкции произойдут необратимые изменения: листы могут сдвинуться или разъехаться, перекоситься или даже надломиться. К тому же древесина склонна к растрескиванию, что также весьма нежелательно при построении перегородки из ГКЛ.

Межкомнатные перегородки самостоятельного возведения, каркас которых выполнен из деревянного бруса, менее прочны на деформации и растяжение. В обоих случаях может произойти растрескивание в местах скручивания саморезами, что приведет в негодность всю конструкцию.

Итак, почему же некоторые выбирают монтаж гипсокартонных перегородок с деревянным каркасом? Ответ на этот вопрос достаточно прост и заключается лишь в цене и доступности материала. Но, учитывая мороку с ним, все же ценовой показатель не может переломить сравнительную планку в сторону дерева. К тому же перед монтажом бруски необходимо хорошо обработать антисептическими составами, что по стоимости выльется в металлический профиль для перегородок.

Преимущества металлического профиля в качестве каркаса для перегородки

Виды профилей

Межкомнатные перегородки из гипсокартона с каркасом из металлического профиля обладают всеми необходимыми свойствами для долговечного и неизменного существования на всем сроке службы всего здания. Оцинкованный металл не ржавеет от влаги, если только не учесть места соединения и прокалывания просекателем. Металлический профиль не горит, но при пожаре все равно придется делать перегородку заново. И это неизбежно. Конструкция из металла со временем не растрескается и не развалится. К тому же из профиля может быть изготовлена самая сложная перегородка, которую можно изготовить самостоятельно. Металл легко обрабатывается, а для соединения можно применять просекатель, и при необходимости материал можно изогнуть в любую форму.

Ширина профиля может быть любой из существующего набора: 50, 75 и 100 мм. Она зависит от назначения перегородки и ее технических характеристик.

Если будут прокладываться в перегородке какие-либо коммуникации, то необходимо применять профиль со специальными пазами. Это исключит необходимость делать отверстия самостоятельно.

Заклепки, просекатель или саморезы

Какой профиль использовать для перегородок из гипсокартона, мы уже выяснили. Остается ответить на другие вопросы.

Применение просекателя

Как сделать перегородку из гипсокартона, и как осуществлять соединение профилей между собой? Эти вопросы стоят следующими в списке, поэтому сначала разберемся, чем лучше соединять профиль.

Сегодня применяются три типа соединений металлического профиля между собой:

1. Саморезы.
2. Заклепки.
3. Просекатель, пробивание с отгибанием.

Первые два способа наиболее распространены, чтобы осуществить монтаж перегородок, хотя намного сложнее последнего. Во-первых, требуются метизы: саморезы, шурупы и прочее. Во-вторых, необходим дополнительный инструмент – шуруповерт, потому что руками не закрутишь. А для крепления вторым способом потребуется, соответственно, дрель, заклепки и заклепочник. Все это требует дополнительных расходов. Решить эти проблемы может такой не совсем простой инструмент, как просекатель. Он пробивает отверстие и загибает его края в разные стороны. Таким образом, получается достаточно надежное соединение.

Альтернатива в выборе способа монтажа каркаса

Лучшим вариантом будет смешанное крепление, то есть все лицевые соединения необходимо осуществлять при помощи просекателя. А скрытые и наиболее важные в плане нагрузок – саморезами или заклепками. В чем преимущество просекателя при использовании на лицевых частях конструкции? А ответ достаточно прост и кроется в отсутствии выступающих элементов, таких как шляпки саморезов или заклепок. Комбинированный способ монтажа помогает ответить на вопрос: «Как сделать гипсокартонную перегородку качественно и чтобы плоскость была идеально ровной?»

Устройство перегородок из гипсокартона с металлическим каркасом

Устройство перегородки из гипсокартона

Устройство перегородок с металлическим каркасом достаточно простое. Но для качественного конечного результата необходимо соблюдать некоторые правила и учитывать все нюансы при осуществлении монтажа.

На следующем рисунке можно увидеть устройство перегородок из гипсокартона, на нем можно выделить следующие элементы:

1. Каркас, состоящий из направляющих и стоек.
2. Обшивка может быть многослойной в зависимости от назначения перегородки.
3. Утеплитель или звукоизолятор.

Также перегородка может содержать части коммуникаций, скрытых внутри нее. В чем, кстати, и заключаются преимущества конструкций из гипсокартона.

Технология установки перегородки

Когда изготавливаются межкомнатные перегородки из гипсокартона своими руками, необходимо придерживаться следующей инструкции:

Лазерная разметка

1. Первым делом необходимо расчистить место, куда будет осуществляться установка перегородки. Старые элементы стен, трухлявая древесина, отваливающиеся камни – все должно быть удалено. Поверхность при необходимости должна быть выровнена: пол залит стяжкой, стены поштукатурены хотя бы с большего.
2. После того как основа готова, можно приступать к разметке. Гипсокартонная перегородка своими руками, выполненная правильно, не давит на глаз кривизной и косиной. Чтобы этого добиться, следует все выполнять максимально точно. Здесь главными инструментами станут длинный уровень, отвес, трассировочный шнур. В идеале, конечно, можно применить лазерный уровень. Но установка перегородок из гипсокартона таким способом окажется очень дорогой, поэтому можно обойтись и меньшими средствами. Итак, отмечаем на полу среднюю линию перегородки. Это будет середина направляющего профиля. Разметка при помощи уровня или отвеса переносится на потолок и стены. Предварительно на полу отмечается место будущего расположения дверей.
3. Далее для построения ГКЛ-перегородки необходимо прикрутить направляющий профиль к полу, стенам и потолку. При этом если пол часто сырой, то металл следует изолировать специальной лентой. Крепеж профиля осуществляется с интервалом не реже 25-30 см. Он зависит от тяжести и нагрузки, прилагаемой к стене.
4. Стоечный профиль устанавливается строго вертикально. Это можно проконтролировать при помощи уровня. Шаг установки стоек следует делать не более 60 см. Почему именно такое расстояние? Потому как стандартная ширина листа 120 см, а минеральной ватной плиты составляет 610 мм, что говорит о прочной фиксации ее в конструкции. Отрезки стоечного профиля делаются с небольшим запасом в 2 см по длине в обратную сторону. Это необходимо, чтобы он легко вошел в оба направляющих профиля и еще осталось место для его закрепления.
   Дополнительная стойка для дверного проема

5. Чтобы межкомнатная стена из гипсокартона своими руками получилась прочной и при открывании дверей не ощущались вибрации по всей конструкции, необходимо для них устанавливать дополнительный стоечный профиль. Он устанавливается рядом с основным. А для увеличения прочности внутрь него следует вложить деревянный брусок. Дверную коробку необходимо рассчитывать на стадии возведения конструкции, это исключит нюансы, которые могут возникнуть в дальнейшем.

Направляющий профиль также применяется для создания перемычек или полок, которые скрепляют соседние стойки. Он должен быть строго в горизонтальном расположении.

Обшивка конструкции

Межкомнатная перегородка из гипсокартона должна быть прочной, поэтому при обшивке конструкции ГКЛ на одном стоечном профиле не должно быть более одного стыка. Гипсокартон необходимо располагать в шахматном порядке с 50 % перекрытием соседнего листа.

Также следует помнить о необходимости смещения стыка листов ближе к краю над дверями. Это один из нюансов, который необходимо предусматривать еще на этапе создания конструкции из металлопрофиля.

Если профиль для гипсокартона крепился при помощи просекателя, то поверхность всегда остается ровной и гладкой. Если же применялись саморезы, то из-за их шляпок при натяжении шнура видны будут отклонения на несколько миллиметров в местах крепежа листов к профилю.

Шаг фиксации ГКЛ к профилю должен составлять не более 50 см при толщине листа не менее 12,5 мм. Это необходимо учитывать, когда осуществляется монтаж перегородки из гипсокартона своими руками. При повышенной нагрузке на стену его следует уменьшить.

Монтаж перегородки из гипсокартона заканчивается заделкой швов, которые замазываются шпатлевкой. Обязательно на стыки необходимо положить армирующую ленту из сетки окном от 3 до 5 мм. Также предварительно перед последующей отделкой рекомендуется заделать все шляпки шурупов, которыми были прикручены листы. Для рассчета необходимого материала на перегородку воспользуйтесь нашим онлайн калькулятором перегородок.

Видео:

Видео:

Установка перегородок из гипсокартона на металлическом модуле

В результате установки перегородки из гипсокартона должна получится конструкция на металлических направляющих, установленных перпендикулярно полу. Работа состоит из следующих этапов:

1. Установка направляющих профилей перпендикулярно полу.
2. Фиксация листов из гипсокартона на профиле.
3. Утепление конструкции при помощи специальных звуко- и теплоизолирующих материалов.

Монтаж металлического каркаса мало чем отличается от деревянного модуля под листы, в том числе из гипсокартона. Разница в технических характеристиках дерева и металла и особенностей выбора крепёжных элементов для фиксации листов.

Чтобы был понятен процесс монтажа, необходимо разобраться в технических свойствах гипсокартона и металлических профилей, к которым он фиксируется.

Технические свойства листов гипсокартона на металлических направляющих

Предположим, что нужно установить перегородки, разделяющие помещение на зоны. При этом в первую очередь устанавливают перегородку, состоящую из единственного каркаса. Вторую — делают так, чтобы в последующем была возможность набить её утеплителем, звукоизолирующим материалом, или поместить в неё, например, кабель электропроводки.

Итак, нам нужно комнату разделить на зону возле входной двери, столовую или кухню и санузел. Перечислим, какие материалы понадобятся для этого:

• направляющие, расположенные параллельно полу вверху и внизу, размером 0,4х0,5 см, для фиксации листов;
• профили, соединяющие предыдущие, размер — 0,5х0,5 см;
• материал, предназначенный для утепления и звукоизоляции конструкции;
• гипсокартонные листы, как вариант — влагостойкие, толщиной 12,5 миллиметров;
• крепёжные материалы — саморезы, в достаточном количестве.

Если в перегородке подразумеваются дверные проёмы, то для их укрепления понадобятся бруски из дерева и уголки. В местах соединения профилей с потолком, полом и стенами должен быть размещен уплотнитель, выполняющий роль изолирующего материала. Со стороны влажных помещений: санузла, кухни — устанавливают влагостойкие листы, в остальных местах — обычные.

Установка каркаса для крепления гипсокартонных листов: разметка мест крепления каркаса

В первую очередь необходимо нанести разметку будущего каркаса. Первой, опорной точкой считают разметку на стене. От неё размечают вертикальные линии, их сверяют при помощи строительного уровня, так как отклонения недопустимы.

Места крепления каркаса отмечают на полу, стене, потолке, а потом проверяют разметку с помощью уровня или отвеса. Например, закреплённый на потолке отвес, должен точно указывать линию разметки внизу.

Если есть отклонения, то все линии исправляют по новой найденной точке, и снова всё перепроверяют. Ошибки, чаще всего бывают из-за изначальных отклонений в строительстве, неровностей, допущенных при монтаже стены или отделке.



Монтаж профилей будущих перегородок

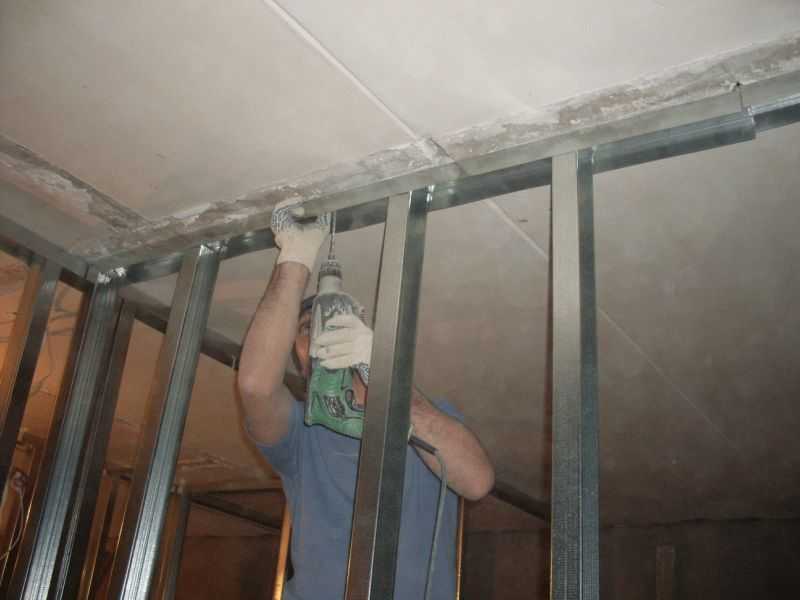

По предварительно нанесённой разметке предстоит закрепить направляющие профили, размером 0,4х0,5 см, на полк и потолке. Предварительно профили нужно сразу же снабдить звукоизолирующим материалом, который можно наклеить. Для закрепления используют обычные саморезы. Если поверхность бетонная, то предварительно просверливают отверстия для крепления анкеров, вместо которых можно использовать дюбели.

Для того чтобы закрепить профиль к деревянной поверхности саморезами, используют отвертку или шуруповёрты. Саморезы вкручивают к стене, приставляя их прямо к профилям, предварительно обклеенных изоляцией.



Связка каркаса перегородками

После того как верхний и нижний профиль закреплены, нужно связать их между собой вертикальными направляющими. Их фиксируют вверху, внизу, и к стенам. Профили должны быть установлены строго по уровню, без отклонений. Используют такие же крепёжные материалы для связок, как и для основных направляющих. Между саморезами оставляют расстояние от 0,5 до 0,8 метра.

Далее, возле стен устанавливают направляющие для второго слоя перегородок. Последовательность установки одно- и двухслойных конструкций не имеет значения. Расстояние между параллельно установленными направляющими — около 1,5 см. Материал будет немного выступать, но так легче сохранить его целостность во время последующих работ.

За установкой основных направляющих необходимо закрепить дополнительные вертикальные профили по нижнему и верхнему периметру. Для резки профилей используют болгарку или ножницы для резки металла.

Расстояние между дополнительными вертикальными направляющими не должно превышать 60 см. Для их крепления к верхним деталям используют саморезы. В результате должна получиться конструкция. В перегородках с одной стенкой работы аналогичные.

С саморезами мастеру необходимо работать очень осторожно, прокрученный случайно крепёж, ухудшит результат работы. Со временем перегородка расшатается.

Существуют способы крепления без использования саморезов, что значительно удешевляет работу, и делает её менее трудоёмкой. Для такого крепления понадобятся клещи или инструмент, способный просекать материал без использования дополнительных крепежей.

В обоих случаях результат будет одинаковый, поэтому выбор крепления остаётся за мастером, его умений и наличия необходимых инструментов.

Монтаж горизонтальных направляющих к каркасу

Для придания жёсткости всей конструкции и крепления дополнительных листов гипсокартона друг к другу, нужно установить горизонтальные профили. Сначала делают разметку на вертикальных направляющих. Для этого берут гипсокартон и прикладывают его к вертикальным профилям, на местах предполагаемых стыков наносят разметку. К намеченным линиям крепят горизонтальные детали, для этого используют тот же способ, который применялся на предыдущем этапе. Важно, чтобы эти направляющие были установлены строго перпендикулярно вертикальным стойкам. Для проверки используют строительный угольник.

По сути, горизонтальные профили необходимы для правильной фиксации стыков гипсокартона. Учитывая размер листов и высоту потолка, желательно устанавливать их в любом случае. Гипсокартон должен заходить на направляющие до половины. Следующий лист должен тесно примыкать к предыдущему.

Крепление горизонтальных перемычек в стойках с одним листом гипсокартона несколько отличается. Далее будет указано, в чём состоят эти отличия.

Монтаж стяжек или перемычек в двойном каркасе

Для придания жёсткости возводимой конструкции нелишне дополнительно её укрепить. Для этого используют отходы, оставшиеся после резки гипсокартона или направляющих. Стягивают вертикальные стойки, предназначенные для листов гипсокартона вверху и внизу. После этого перегородка будет достаточно укреплена, чтобы перейти к следующему этапу — оформлению проёма в перегородке из гипсокартона перед установкой двери.



Оформление дверного проёма в стене из гипсокартона

Специалисты, делясь своим опытом, отмечают, что дверной проём является самым уязвимым местом в гипсокартонной конструкции. Особенно это становится заметно, если повесить нелёгкую дверь из шпона, а добротное массивное или тяжёлое деревянное полотно. В этом случае, перегородка не выдержит. Чтобы она не разрушилась, дверной проём максимально укрепляют. Разберёмся, как это сделать. Жёсткость конструкции придают двумя способами: используют два наложенных друг на друга профиля либо деревянные бруски, по размеру совпадающие с профилем, и набивают их внутрь. И тот и другой способ одинаково надёжен. Остаётся правильно зафиксировать гипсокартонные листы к полученной конструкции.

Особенности фиксации листов из гипсокартона к металлическому каркасу

Сначала начинают крепить листы со стороны помещений с повышенной влажностью, обычно, со стороны кухни или санузла. Не зависимо от вида гипсокартона, влагостойкого или нет, метод работы с материалом от этого не меняется. Фиксацию осуществляют снизу вверх, располагая листы горизонтально или вертикально. Если нет горизонтальных стяжек в конструкции, листы крепят по вертикальным линиям.

В качестве крепёжного материала для металла используют саморезы и инструменты: отвёртки и шуруповёрты. Важно, чтобы крепления не были сильно утоплены в поверхность, и впоследствии они полностью ее не прорвали. Достаточно немного углубить шляпки, примерно на 2,0-3,0 мм.

Установив одну сторону перегородки, необходимо утеплить конструкцию. Для этих целей чаще всего используют ватный материал, он не только сохранит тепло. Ватный утеплитель устойчив к возгоранию и хорошо задерживает звуки. Только после этого утеплитель закрывают гипсокартоном. Пространство между двумя листами также используют для прокладки коммуникаций. Вид утеплителя, выбор крепления и способ обработки швов зависит от особенностей помещения, в котором возводят перегородки.

Дверную коробку и двери устанавливают по общим правилам. Учитывая то, что гипсокартонная перегородка относится к лёгким конструкциям, лучше выбирать двери из нетяжёлого материала, например, из шпона. В противном случае полотна вызовут преждевременный износ материалов.

Как правильно увеличить высоту каркаса перегородки из гипсокартона?

Может случиться, что для монтажа конструкции не хватило деталей, сверху осталось незаполненное пространство. Оставить так нельзя, так как гипсокартон обязательно должен быть зафиксирован. Возникает вопрос: как увеличить высоту конструкции? Есть ли материал, который может заменить металлические профили? Существуют несложные решения этой проблемы. Чаще всего специалисты называют следующий.

Самым подходящим материалом для замены металлических профилей являются

деревянные бруски размером не меньше, чем два с половиной сантиметра, которыми сшивают установленные ранее профили. Бруски можно заменить рейками или кусками фанеры такого же размера. Для крепления деревянных деталей используют тот же способ, что и для крепления металла.

После этого устанавливают одну или две боковые стойки. Важно, чтобы детали конструкции находились под углом 90 градусов относительно уже установленных элементов перегородки и пола. Чтобы избежать ошибок, используют строительный уровень, отвес или уголок. Только установив боковую стойку, можно приступать к фиксации дополнительных направляющих. Угол — 90 градусов — нужно везде выдержать.

Когда все работы по укреплению конструкции закончены, её обшивают гипсокартонными листами. В работе используют целые листы гипсокартона. Чем крупнее материал, тем крепче получатся перегородки.

Облицовка поверхностей из гипсокартона

Конструкция из гипсокартона по сравнению с несущими стенами не очень прочными. Материалы для отделки гипсокартонных перегородок краску или обои. Перед тем как нанести краску, поверхность обрабатывают шпатлёвкой или грунтовкой. После полного высыхания корректирующего слоя наносят краску.

Перед наклейкой обоев предварительная обработка гипсокартона не требуется. Последовательность зависит от вида обоев. Мастер должен ориентироваться на инструкцию.

Штукатурка или керамическая плитка для перегородок из гипсокартона не подойдёт. Тяжесть материала вызовет преждевременное разрушение перегородки.

Заявление о методе установки гипсокартона для гипсокартона

Что такое Заявление о методе установки гипсокартона?

Целью этого  описания метода является описание этапов установки, необходимых для установки гипсокартона для гипсокартона и стеновых перегородок, при обеспечении качества и соблюдении требований по охране труда и технике безопасности.

Это заявление о методе представляет собой письменный документ, в котором подробно описывается, как правильно и безопасно выполнять работу, связанную с работой, с использованием инструментов и оборудования.

Описание работ

Работы включают в себя установку наружных и внутренних стеновых перегородок и гипсокартона, а также фальш-балки, колонны и другие элементы конструкции, как описано в объеме работ. Стены будут облицованы с требуемыми и рекомендуемыми размерами, отметками и ровностью в соответствии с заводскими чертежами.

Необходимые шпильки и глухие заклепки, которые будут крепиться к бетонной стене или голой стене, входят в соответствующий стандартный материал, необходимый для установки стены из гипсокартона.

Геодезист отметит контрольные линии пола, потолков и стен для правильной планировки.

Установите гипсокартон согласно схеме, используя достаточное количество черных шурупов, чтобы прикрепить панели к стальному каркасу.

Ссылки

Спецификации проекта
Спецификация ASTM C 36 для гипсокартона
Стандарт ASTM C 645 для ненесущих элементов стального каркаса
Спецификация ASTM C 475 для материалов для обработки швов для гипсокартона
ASTM C 840 Спецификации для нанесения и отделки гипсокартона
ASTM C 754 Спецификации для установки элементов стального каркаса
ASTM E 90 Стандартный метод испытаний для лабораторных измерений потерь при передаче воздушного звука строительных перегородок и элементов Строитель, устанавливающий каркасы из гипсокартона

Погрузочно-разгрузочные работы и Хранение материалов для гипсокартона

Гипсокартонные листы и аксессуары должны быть доставлены на место работы незадолго до установки, чтобы свести к минимуму вероятность повреждения.

С гипсовыми листами следует обращаться и хранить их в вертикальном положении, уделяя особое внимание защите краев от повреждений.

Гипсокартон следует укладывать в защищенном от влаги закрытом помещении аккуратными сбалансированными штабелями над землей/полом. Это предотвратит скольжение и разрушение краев и поверхностей доски.

При хранении на открытом воздухе гипсовые листы следует обернуть полиэтиленом или брезентом для защиты от прямых солнечных лучей.

Методика установки гипсокартонных стен и перегородок

Стены здания должны быть тщательно проверены перед установкой гипсокартона, чтобы убедиться, что каркас вертикальный, ровный и квадратный, а другие элементы завершены. Требования к шагу облицовки, перечисленные в шаге рамы, как показано на утвержденных чертежах. После завершения монтажа гипсокартон будет обработан до рекомендуемого уровня отделки.

Убедитесь, что стальной каркас изготовлен и установлен в соответствии со спецификациями и чертежами производителя, прежде чем наносить на него гипсокартон. Контактные поверхности стальной рамы чистые, сухие и не содержат таких загрязнений, как масло, жир и грязь.

Шины стальной обрешетки крепятся к нижней стороне балок под прямым углом с помощью зажимов или застежек.

Анкерные зажимы используются для крепления стальной обрешетки к потолку из бетонных плит при выполнении подвесных потолков. Швеллеры для обшивки должны располагаться в соответствии с толщиной листа, указанной в шаге рамы.

Тщательно спланируйте установку. Листы должны быть уложены таким образом, чтобы обеспечить максимальное покрытие при минимальном количестве стыков и отходов. Гипсокартон обычно укладывается горизонтально в жилых домах и имеет решающее значение, если требуется уровень отделки 3, 4 или 5 (или в соответствии со спецификациями проекта). Если обшивка должна покрывать всю стену и стеновую перегородку, ее можно закрепить вертикально.

Деформационные швы в стенах и потолках Предусмотрено:

Должны располагаться на расстоянии не более 12 метров в обоих направлениях

При каждой смене материала

В контрольных швах подложки конструкции

При каждой смене материала подложки

Регулировка гипсокартона Систему следует использовать в зависимости от основания:

Комбинация клея и крепежа

Винтовая фиксация

Гвоздь

Для создания четких четких линий, предотвращения растрескивания и обеспечения более высокого уровня ударопрочности доступно несколько вариантов обрезки для углов, кромок и стыков гипсокартона.

Обрезки из гипсокартона можно модифицировать с помощью гвоздей, скоб или карнизного клея, а затем обрезать их и покрыть стандартным трехслойным методом.

Существует несколько типов эффектов теневых зазоров/теневых линий, в том числе:

Примыкания к стенам из гипсокартона и каменной кладки

Примыкания к потолку и стенам

Дверные и оконные косяки

Крепление металлических стоек и направляющих

Следуйте ASTM

C 754 для установки шпилек и направляющих.

Расстояние между металлическими стойками должно составлять 400 мм от центра к центру, как указано в контрактных чертежах.

Горизонтальное расстояние между металлическими направляющими должно составлять 1200 мм от центра к центру.

Установите металлические направляющие внизу, с обеих сторон и вверху каждой стены на уровне плиты/нижней балки.

Монтажник гипсокартона разрезает профиль стойки.

Закрепите металлические шпильки и направляющие вокруг проемов, инженерных сетей и дверей в соответствии с рекомендациями производителя.

См. контрактные чертежи для перегородок, доходящих до балки бетонной плиты, и перегородок, доходящих через потолок до конструкции выше.

Во избежание передачи прогиба на шпильки оставьте зазор под структурными элементами здания.

Двойные шпильки на дверных косяках необходимы для обрамления дверных проемов.

Установка гипсокартона

Вставьте изоляцию из минеральной ваты между вертикальными стойками и уровнем плиты/нижней балки.

Рекомендуется крепление панелей из гипсокартона в наиболее экономически выгодном направлении для элементов обрешетки.

Установка однослойного огнестойкого гипсокартона в соответствии со спецификациями U.L. требования огнестойкости.

Нанесите герметик на обрезанные кромки и отверстия в огнеупорном гипсокартоне и наружной панели потолочного перекрытия.

При креплении гипсокартона к металлу или каркасу используйте винты.

Нанесите гипсокартон на криволинейные стены в соответствии с инструкциями производителя.

За исключением огнестойких стен, которые должны быть на всю высоту до нижней стороны плиты крыши, все гипсовые стены должны быть расширены до подвесного потолка или как показано на чертеже.

Во влажных помещениях все гипсовые стены должны быть влагостойкими. Для всех углов стены из гипсокартона необходимо предусмотреть внутреннюю сетчатую ленту/угловую ленту.

Обработка швов

Заклейте, заполните и отшлифуйте открытые стыки, края и углы, чтобы создать гладкую, готовую к отделке поверхность.

Нанесите перо на прилегающие поверхности для достижения максимального изгиба 0,8 мм.

Поверхности под керамической плиткой с клеем не требуют оклейки, шпаклевания или шлифовки.

Текстурное покрытие с эмалевой краской

Финишное текстурное покрытие следует наносить в соответствии с установленным графиком для отделочных красок.

Допуск

Максимальное отклонение готовой поверхности гипсокартона от истинной плоскостности в любом направлении составляет 3 мм на 3,0 м.

Надзор за установкой гипсокартона

Установка должна выполняться квалифицированными и опытными монтажниками, имеющими опыт работы с плитами. Их сопровождают и им помогают неквалифицированные помощники.

Супервайзер, инженеры участка/архитекторы будут присутствовать для координации и общения с другими заинтересованными сторонами, такими как субподрядчики и главный подрядчик, а также с третьими сторонами для рассмотрения технических вопросов.

Назначьте компетентного инженера для надзора за этой деятельностью, обеспечения соблюдения Положения о методе, ITP, спецификаций и других соответствующих документов.

Инструменты и оборудование

Spirit Level

Измерительная лента

Уровень водяного шланга

ПРАВИЛЬНЫЙ КОНГ

Стулка с металлическим режущим лезвием

Plumb Bob

Laser Level

Chalkline

Laders

9

Gun

40004

9

Gun

40004

9000

Gun Gun

9000

Guner

9

9000

Guner

ножницы

Cutter

Кэпчная кисть

Лазерный уровень с лентой, которая измеряет для соответствующей установки панелей гипсокартона

Материалы для гипсокартона

Гипс -плата S

Стеновые металлические шпильки

Metal Runner

Connecting Clip Clip

Скалочный лизов. ³

Черный винт

Стальной каркас

Глухие заклепки

Заклепки

Угловая планка

Облицовочный валик

Гипсовая шпатлевка/шовная масса

Лента из проволочной сетки/шовная лента

Эмалевая краска

Процедуры по охране труда, технике безопасности и охране окружающей среды

Все нормы по охране труда, технике безопасности и охране окружающей среды должны строго соблюдаться.

Нося надлежащую и предписанную спецодежду, защитную обувь, защитные очки, перчатки и шлемы, весь персонал будет соблюдать политику соблюдения требований ОТОСБ организации.

В процессе работы будет обеспечено достаточное освещение и вентиляция.

Мы гарантируем, что все используемые механизмы и инструменты всегда безопасны и находятся в хорошем рабочем состоянии.

Заявление о методе изготовления гипсокартонных стен из гипсокартона

Заявление о методе контроля и обеспечения качества гипсокартона

Там, где это применимо, будут использоваться только калиброванные инструменты.

Установка отвеса для выделения определенных мест будет использоваться для выполнения разметки на стене.

Запрос на инспекцию будет представлен в соответствии с Планом инспекции и испытаний проекта

Общий

В зависимости от текущих условий сайта сохраняется право время от времени изменять технику.

Приложения

Оценка риска

Представление утвержденных материалов

Утвержденные рабочие чертежи

Скачать версию в формате pdf здесь

tags:
потолок, строительство, материалы, документы, риск, оборудование, фиксированный, вертикальный, металл, изоляция, менеджер , отметка, доступ, несущий, горизонтальный, гвоздь, опора и др., чертеж, подробный, опасности, управление, и.т.п., покраска, размер, ширина, длина, конструкция, назначение, член, методика, начало, работы, первый, конец, часть , авторское право

тайлов зданий | Потолочные сетки | Поставщик облицовки ПВХ

в основном поставляет на мировой рынок высококачественные декоративные строительные материалы для потолков и перегородок из гипсокартона

Дом Продукт

Результат 1 — 24 из 282

«010203040506070809…12»

• Потолочная подвесная решетка (T-24/Heavy Duty)

  Heavy Duty

  ---

  Потолочная подвесная решетка DOUGLAS представляет собой холоднокатаный профиль с двойной стенкой, изготовленный из горячеоцинкованной стали, соответствующий стандарту JIS G3302 SGCC. Секция тройников с предварительно окрашенными крышками. Мы используем только оцинкованную сталь высокого качества, а также предварительно окрашенную оцинкованную сталь, поддерживающую высокопроизводительное производственное оборудование, чтобы обеспечить точные размеры и качество блокировки. Главный направляющий элемент имеет прорези для поперечных тройников с шагом 150 мм или 6 дюймов, чтобы обеспечить максимальную гибкость в Планировка потолка. У нас есть отчет об испытаниях, выпущенный третьей стороной, который был протестирован в соответствии с ASTM C635, чтобы сообщить о его хорошей несущей способности.0009

  ---

• Потолочная подвесная решетка (T-24/Стандарт)

  Стандартная

  ---

  Потолочная подвесная решетка DOUGLAS представляет собой холоднокатаный профиль с двойной стенкой, изготовленный из горячеоцинкованной стали, соответствующий стандарту JIS G3302 SGCC. Секция тройников с предварительно окрашенными крышками. Мы используем только оцинкованную сталь высокого качества, а также предварительно окрашенную оцинкованную сталь, поддерживающую высокопроизводительное производственное оборудование, чтобы обеспечить точные размеры и качество блокировки. Главный направляющий элемент имеет прорези для поперечных тройников с шагом 150 мм или 6 дюймов, чтобы обеспечить максимальную гибкость в план потолка. Мы держим выпущенный третьей стороной отчет об испытаниях, который был протестирован в соответствии с ASTM C636, чтобы сообщить о его хорошей несущей способности.0009

  ---

• Потолочная подвесная решетка (T-15/тяжелая)

  Тяжелая нагрузка

  ---

  Потолочная подвесная решетка DOUGLAS представляет собой холоднокатаный профиль с двойной стенкой, изготовленный из горячеоцинкованной стали, соответствующий стандарту JIS G3302 SGCC. Секция тройников с предварительно окрашенными крышками. Мы используем только оцинкованную сталь высокого качества, а также предварительно окрашенную оцинкованную сталь, поддерживаемую высокопроизводительным производственным оборудованием, чтобы обеспечить точные размеры и качество блокировки. Главный направляющий канал имеет прорези для поперечных тройников с межцентровым расстоянием 150 мм или 6 дюймов, чтобы обеспечить максимальную гибкость в план потолка. Мы держим выпущенный третьей стороной отчет об испытаниях, который был протестирован в соответствии с ASTM C637, чтобы сообщить о его хорошей несущей способности.0009

  ---

• Потолочная подвесная решетка (черная линия)

  черная линия

  ---

  Потолочная подвесная решетка DOUGLAS представляет собой холоднокатаный профиль с двойной стенкой, изготовленный из горячеоцинкованной стали, соответствующий стандарту JIS G3302 SGCC. Секция тройников с предварительно окрашенными крышками. Мы используем только оцинкованную сталь высокого качества, а также предварительно окрашенную оцинкованную сталь, поддерживающую высокопроизводительное производственное оборудование, чтобы обеспечить точные размеры и качество блокировки. Главный направляющий элемент имеет прорези для поперечных тройников с шагом 150 мм или 6 дюймов, чтобы обеспечить максимальную гибкость в план потолка. У нас есть отчет об испытаниях, выпущенный третьей стороной, который был протестирован в соответствии с ASTM C639. сказать его хорошая грузоподъемность.

  ---

• Потолочная подвесная решетка (Ultra line 42 мм)

  ultra line.jpg

  ---

  Потолочная подвесная решетка DOUGLAS представляет собой холоднокатаный профиль с двойной стенкой, изготовленный из горячеоцинкованной стали, соответствующий стандарту JIS G3302 SGCC. Секция тройников с предварительно окрашенными крышками. Мы используем только оцинкованную сталь высокого качества, а также предварительно окрашенную оцинкованную сталь, поддерживающую высокопроизводительное производственное оборудование, чтобы обеспечить точные размеры и качество блокировки. Главный направляющий элемент имеет прорези для поперечных тройников с шагом 150 мм или 6 дюймов, чтобы обеспечить максимальную гибкость в план потолка. Мы держим отчет об испытаниях, выпущенный третьей стороной, который был протестирован в соответствии с ASTM C640, чтобы сообщить о его хорошей несущей способности.0009

  ---

• Потолочная подвесная решетка (Ultra line 38 мм)

  ultra line.

  jpg

  ---

  Потолочная подвесная решетка DOUGLAS представляет собой холоднокатаный профиль с двойной стенкой, изготовленный из горячеоцинкованной стали, соответствующий стандарту JIS G3302 SGCC. Секция тройников с предварительно окрашенными крышками. Мы используем только оцинкованную сталь высокого качества, а также предварительно окрашенную оцинкованную сталь, поддерживаемую высокопроизводительным производственным оборудованием, чтобы обеспечить точные размеры и качество блокировки. Главный направляющий канал имеет прорези для поперечных тройников с межцентровым расстоянием 150 мм или 6 дюймов, чтобы обеспечить максимальную гибкость в план потолка. Мы держим отчет об испытаниях, выпущенный третьей стороной, который был протестирован в соответствии с ASTM C641, чтобы сообщить о его хорошей несущей способности.0009

  ---

• Потолочная подвесная решетка (Ultra line 32 мм)

  ultra line.jpg

  ---

  Потолочная подвесная решетка DOUGLAS представляет собой холоднокатаный профиль с двойной стенкой, изготовленный из горячеоцинкованной стали, соответствующий стандарту JIS G3302 SGCC. Секция тройников с предварительно окрашенными крышками. Мы используем только оцинкованную сталь высокого качества, а также предварительно окрашенную оцинкованную сталь, поддерживаемую высокопроизводительным производственным оборудованием, чтобы обеспечить точные размеры и качество блокировки. Главный направляющий канал имеет прорези для поперечных тройников с межцентровым расстоянием 150 мм или 6 дюймов, чтобы обеспечить максимальную гибкость в план потолка. Мы держим отчет об испытаниях, выпущенный третьей стороной, который был протестирован в соответствии с ASTM C642, чтобы сообщить о его хорошей несущей способности.0009

  ---

• Click-in (T-24 Heavy Duty)

  click in.jpg

  ---

  Потолочные подвесные решетки DOUGLAS представляют собой холоднокатаные профили с двойной стенкой, изготовленные из горячеоцинкованной стали, соответствующие стандарту JIS G3302 SGCC. Секция тройников с предварительно окрашенными крышками. Мы используем только оцинкованную сталь высокого качества, а также предварительно окрашенную оцинкованную сталь, поддерживающую высокопроизводительное производственное оборудование, чтобы обеспечить точные размеры и качество блокировки. Главный направляющий элемент имеет прорези для поперечных тройников с шагом 150 мм или 6 дюймов, чтобы обеспечить максимальную гибкость в Планировка потолка. У нас есть отчет об испытаниях, выпущенный третьей стороной, который был протестирован в соответствии с ASTM C643, чтобы сообщить о его хорошей несущей способности.0009

  ---

• Click-in (T-24 Standard)

  click in.jpg

  ---

  Потолочные подвесные решетки DOUGLAS представляют собой холоднокатаные профили с двойной стенкой, изготовленные из горячеоцинкованной стали, соответствующие стандарту JIS G3302 SGCC. Секция тройников с предварительно окрашенными крышками. Мы используем только оцинкованную сталь высокого качества, а также предварительно окрашенную оцинкованную сталь, поддерживаемую высокопроизводительным производственным оборудованием, чтобы обеспечить точные размеры и качество блокировки. Главный направляющий канал имеет прорези для поперечных тройников с межцентровым расстоянием 150 мм или 6 дюймов, чтобы обеспечить максимальную гибкость в план потолка. Мы держим выпущенный третьей стороной отчет об испытаниях, который был протестирован в соответствии с ASTM C644, чтобы сообщить о его хорошей несущей способности.0009

  ---

• Click-in (Ultra line — Heavy Duty)


  ---

  Потолочные подвесные решетки DOUGLAS представляют собой холоднокатаные профили с двойной стенкой, изготовленные из горячеоцинкованной стали, соответствующие стандарту JIS G3302 SGCC. Секция тройников с предварительно окрашенными крышками. Мы используем только оцинкованную сталь высокого качества, а также предварительно окрашенную оцинкованную сталь, поддерживаемую высокопроизводительным производственным оборудованием, чтобы обеспечить точные размеры и качество блокировки. Главный направляющий канал имеет прорези для поперечных тройников с межцентровым расстоянием 150 мм или 6 дюймов, чтобы обеспечить максимальную гибкость в план потолка. Мы держим выпущенный третьей стороной отчет об испытаниях, который был протестирован в соответствии с ASTM C645, чтобы сообщить о его хорошей несущей способности. 0009

  ---

• Click-in (Ultra line — Standard)


  ---

  Потолочные подвесные решетки DOUGLAS представляют собой холоднокатаные профили с двойной стенкой, изготовленные из горячеоцинкованной стали, соответствующие стандарту JIS G3302 SGCC. Секция тройников с предварительно окрашенными крышками. Мы используем только оцинкованную сталь высокого качества, а также предварительно окрашенную оцинкованную сталь, поддерживаемую высокопроизводительным производственным оборудованием, чтобы обеспечить точные размеры и качество блокировки. Главный направляющий канал имеет прорези для поперечных тройников с межцентровым расстоянием 150 мм или 6 дюймов, чтобы обеспечить максимальную гибкость в план потолка. Мы держим выпущенный третьей стороной отчет об испытаниях, который был протестирован в соответствии с ASTM C646, чтобы сообщить о его хорошей несущей способности.0009

  ---

• Облицовка ПВХ, узор 001

  узор №: 001

  ---

  Для ламинирования гипсокартоном, в качестве облицовки гипсокартона

  ---

• Облицовка ПВХ, узор 154

  узор №: 154

  ---

  Для ламинирования гипсокартоном, в качестве облицовки гипсокартона

  ---

• Облицовка ПВХ, узор 155

  Номер шаблона: 155

  ---

  Для ламинирования гипсокартоном в качестве облицовки гипсокартона

  ---

• Облицовка ПВХ, узор 232

  узор №: 232

  ---

  Для ламинирования гипсокартоном, в качестве облицовки гипсокартона

  ---

• Облицовка ПВХ, узор 233

  узор №: 233

  ---

  Для ламинирования гипсокартоном, в качестве облицовки гипсокартона

  ---

• Облицовка ПВХ, узор 234

  узор №: 234

  ---

  Для ламинирования гипсокартоном, в качестве облицовки гипсокартона

  ---

• Облицовка из ПВХ, узор 235

  узор №: 235

  ---

  Для ламинирования гипсокартоном, в качестве облицовки гипсокартона

  ---

• Облицовка ПВХ, узор 236

  Номер шаблона: 236

  ---

  Для ламинирования гипсокартоном в качестве облицовки гипсокартона

  ---

• Облицовка ПВХ, узор 237

  узор №: 237

  ---

  Для ламинирования гипсокартоном, в качестве облицовки гипсокартона

  ---

• Облицовка ПВХ, узор 238

  узор №: 238

  ---

  Для ламинирования гипсокартоном, в качестве облицовки гипсокартона

  ---

• Облицовка ПВХ, узор 239

  узор №: 239

  ---

  Для ламинирования гипсокартоном, в качестве облицовки гипсокартона

  ---

• Облицовка ПВХ, узор 240

  узор №: 240

  ---

  Для ламинирования гипсокартоном, в качестве облицовки гипсокартона

  ---

• Облицовка ПВХ, узор 241

  Номер шаблона: 241

  ---

  Для ламинирования гипсокартоном в качестве облицовки гипсокартона

  ---

---

Результат 1 — 24 из 282

«010203040506070809…12»

Меню

• Главная
• Компания
• Товары
• Скачать
• Свяжитесь с нами

Лучшие продажи

• Панель доступа из гипса

• Соединительная лента из стекловолокна

• Металлическая потолочная плитка

Горячие продукты

• Горячий

  Решетки потолочные подвесные/T-24 Белый

  Горячий

  Решетки для подвеса потолка/T-24, белый

  Решетки для подвеса потолка/T-24, белый – самая популярная серия потолочных решеток, представленная на рынке.
