Опубликовано Как установить ролики на двери шкафа-купе? 4 полезных совета
05 сентября 2019
Наиболее изнашиваемый элемент шкафа-купе — это роликовая система. Конечно, если он представляет собой деталь интерьера, никогда не открывается, то с проблемой «как установить ролики на двери шкафа-купе?» владелец вряд ли столкнется. Другое дело — активное его использование, многократное суточное открывание/закрывание. Независимо от того, стоит ли бюджетная фурнитура или люксовая, при постоянном пользовании купе придется делать замену дверных роликов. Только в первом случае раньше, а во втором позже. Советы ниже помогут вам выполнить эту операцию правильно, с минимальными временными и финансовыми тратами.
- Определите тип вашей системы
Первый шаг для замены — правильно определить тип раздвижной системы. Если владелец изначально вникал в процесс заказа, изготовления, то скорее всего он знает тип системы. Уточнить тип можно по документации на мебель или у производителя.
Универсальной инструкции по установке роликов дверей купе нет. На одних нижние опорные, верхние направляющие. На других вверху опорные. Технология съема старых комплектующих и установки новых разная. Далее рассматриваются особенности установки нижних опорных и верхних поддерживающих роликов (Aristo, RaumPlus, другие). Посмотреть примеры таких комплектующих можно на странице /katalog/komplektuyuschie-dlya-mebeli/roliki-i-stopory/ сайта компании Мебакс. - Меняйте комплектом
То что, правый ролик на двери скрипит, а левый нет, не значит что нужно заменить только его. Скорее это говорит от том, что весь набор уже изношен. В большинстве они реализуются комплектами. Заменить только один ролик проще, но через непродолжительное время придется опять снимать дверное полотно для замены остальных. - Подготовка к установке
Для выполнения монтажных работ потребуется необходимый минимум:- шестигранный ключ 4 мм;
- отвертка с плоским шлицем.
- Установка роликов на шкаф-купе
Последовательность операций следующая:- Отодвинув край шлегеля, отвинчиваем винт крепления нижнего ролика против часовой стрелки. При этом нужно опустить дверное полотно максимально низко.
- Приподнимаем дверь и, с помощью шлицевой отвертки, вжимая поочередно нижние колесики, выводим ихиз трека направляющей на себя.
- Опускаем фасад и выводим из паза верхние колесики.
- Снимаем полотно и укладываем на ребро.
- Для снятия ролика ослабляем крепежный винт. Установив новую фурнитуру, завинчиваем его обратно. Операции выполняются для каждого верхнего и нижнего ролика.
- Установить дверь на место в порядке, обратном снятию.
- Выполнить регулировку положения и качения дверного полотна с помощью винтов крепления нижних роликов.
И еще важный момент. Приобретайте для своей мебели только качественные ролики.
Подходящий вариант можно подобрать в компании Мебакс. Продукция фирмы отличается хорошим сочетанием цена / качество.
Читать другие статьи нашего блога:
Шкаф-купе или распашной: что лучше?
Комплектующие и фурнитура для шкафов-купе: на чем лучше не экономить
Новости Новинки Статьи
Ровно и гладко | Как установить треки для дверей в шкафах-купе разных систем?
В наш чат часто поступают интересные вопросы от пользователей сайта. Иногда вопросы задают опытные маститые мебельщики, и их вопросы — это всегда уточнения, дополнения, тонкие нюансы. Но иногда поступают вопросы и от новичков, от простых рукастых мужиков и деловитых дам, которые хотят самостоятельно собрать шкаф-купе с нашим профилем. Мы всегда идем на встречу и стараемся дать полные развернутые ответы на любые, даже самые элементарные моменты монтажа. Чтобы любой покупатель нашей торговой марки смог в полной мере насладиться не только эксплуатацией шкафа-купе с профилем Premial®, но и процессом его создания.
Мы считаем, что сборка мебели — это не мука, а творчество!
Поэтому представляем вам новую рубрику нашего блога — «Сделай сам!». Здесь мы постараемся публиковать материалы с реальными советами, как самому без помощи профессионалов придумать, рассчитать и собрать шкаф, двери-купе, мебельные фасады.
И первым материалом для публикации в новой рубрике станет статья с правилами установки направляющих для движения дверей в классических шкафах-купе, вопрос который поступил нам от читателя из г. Воронеж:
«Как поставить нижний трек в системе Elephant?»
Что такое направляющие для шкафа-купе?
Направляющие в шкафу-купе или треки — это «дорожки» из алюминия, в которых передвигаются двери-купе на роликовых механизмах.
Направляющие бывают верхние и нижние, разных конфигураций и размеров — под них, соответственно, подбираются и роликовые механизмы.
Также направляющие бывают двухканальные и одноканальные — под параллельное раздвижение 2, 3, 4 и более дверей и под движение одинарной двери.
Верхняя направляющая фиксирует двери в шкафу, верхние ролики скользят внутри дорожек — поддерживают, но не обеспечивают ее движение.
Движение дверей-купе зависит от нижних роликов, их большие колеса «ездят» внутри дорожек нижнего трека, который также создает и опору для дверей-купе. Поэтому такая система купе называется нижнеопорной.
Верхний трек Premial®
В системе алюминиевого профиля Premial® верхняя двухканальная направляющая Ш-образной формы с шириной каждой дорожки 37,5 мм. У других производителей возможна другая ширина, поэтому двери на наших надежных роликах Premial® Red/Grey могут не подойти по размеру.
В нашем ассортименте также есть одинарная верхняя направляющая. У одинарной направляющей также ширина внутреннего канала — 37,5 мм.
Высота видимой части верхней направляющей — 40 мм. По бокам профиль слегка «вдавлен» внутрь корпуса, чтобы надежнее фиксировать верхние ролики. Это должно удерживать дверь-купе внутри треков, чтобы дверь не вылетала (не выпадала) при движении.
Также именно верхний трек отвечает за удобство открывания/закрывания дверей — потому что на дверь вместо верхних роликов можно поставить доводчики для мягкого доведения двери в положенное место.
Нижний трек Premial®
Нижних направляющих в системе Premial® — две конфигурации. Премиальная нижняя направляющая с полукруглыми сводами и высокими дорожками 8 мм (рекомендуем использовать высокие стальные стопоры) и классическая нижняя направляющая с косым сводом и высотой дорожки 6 мм.
Оба трека надежны и функциональны. Межцентровое расстояние в премиальной направляющей — 40 мм, в классической — 38,5 мм. Другие параметры вы можете сравнить на схемах в нашем Техническом каталоге на стр. 5.
Есть и одинарная нижняя направляющая — по строению она похожа на классическую, у нее также косой свод и высота дорожки, в которой двигается колесо нижнего ролика, — 6 мм. Ширина однополозного нижнего трека 25 мм.
Зачем нужны одинарные треки?
Для чего могут использоваться однополозные направляющие?
Например, для шкафа в прихожей или модульной системы хранения в гостиных, — в случаях, когда для длинной системы нужна 1 дверь, периодически закрывающая то одну секцию, то другую.
Если длина шкафа позволяет, на одинарной направляющей можно разместить и две двери, если их движение не будет мешать друг другу (т.е. длина направляющей превышает тройную ширину каждой двери).
Направляющие в системе Elephant
В узкорамочной системе Elephant нет собственных направляющих, но ролики Elephant — это модифицированные ролики Premial® Grey, поэтому такие двери-купе оптимально интегрируются с направляющими системы Premial®.
В качестве верхнего трека в узкорамочной системе используется двухканальная верхняя направляющая Premial® с шириной дорожек 37,5 мм.
В качестве нижнего трека могут использоваться обе разновидности нижней направляющей Premial® — и премиальная с полукруглым сводом, и классическая с прямым сводом.
Точно так же, как и в обычной нашей раздвижной системе, в узкорамочной системе Elephant могут использоваться при необходимости и однополозные направляющие.
Куда монтируются треки?
И верхняя, и нижние направляющие системы Premial® устанавливаются внутрь корпуса шкафа-купе, двери двигаются внутри шкафа, поэтому такая система называется «вкладной» (в отличие, например, от навесной системы, где двери двигаются снаружи корпуса).
Это необходимо учитывать при конструировании и планировании размеров корпуса, поскольку двери «съедают» таким образом полезное пространство внутри шкафа, забирая не менее 80 мм (полная ширина верхнего трека).
Треки устанавливаются уже после сборки корпуса, в готовое изделие.
Как установить верхнюю направляющую?
Верхняя направляющая Premial® устанавливается заподлицо с торцом крыши и боковых стоек шкафа-купе. В случае, если крышка выходит за предела корпуса шкафа-купе, например, содержит споты или светодиодные ленты для подсветки, или выступает в качестве декоративного карниза, то верхний трек ставится заподлицо только с боковыми стойками.
Как видите, верхний трек достаточно выделяется на общем фасаде шкафа-купе, выступая частью его дизайна. Но при правильной установке и подобранному декору даже в неоклассической модели шкафа-купе (с широким профилем П) верхний трек не выступает чужеродным элементом:
Итак, прикладываем трек широкой частью (каналами вниз) к крышке шкафа-купе изнутри корпуса (или к потолку в случае встроенного шкафа-купе), выровняв трек относительно боковых стоек (стен) и торца крышки (если это возможно).
Для удобства верхний трек можно предварительно зафиксировать на двухсторонний скотч.
Крепим на пару саморезов в каждый канал с шагом 20-40 см.
Точно также устанавливается и однополозный верхний трек.
Как установить нижнюю направляющую?
В установке нижнего трека нюансов больше. В первую очередь место установки зависит от размера и конфигурации направляющей, во вторую — от вида вертикального профиля, из которого собрана рамка двери-купе.
Поскольку премиальный нижний трек отличается шириной от классического, а симметричность или асимметричность вертикального профиля определяет вид верхних роликов и их положение в корпусе шкафа, то различия в нанесении разметки под монтаж и установке существенные.
Нижний трек для дверей в симметричном профиле

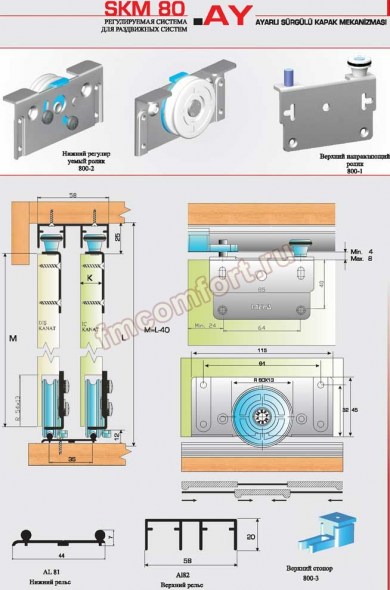

В Техническом каталоге приведены схемы монтажа треков в зависимости от конфигурации вертикального профиля и в системе Premial®, и в системе Elephant, и в системе Furnial®.
Если профиль-ручка дверей-купе симметричная (закрытая) — I, П, Н или Furnial® Омега, то центральный горизонт нижнего трека выравнивается по центру верхнего трека.
Это обусловлено строением и креплением роликов в вертикальном профиле двери.
Поскольку ширина верхней направляющей 80 мм, ширина полукруглой нижней направляющей около 62 мм, если их отцентровать относительно друг друга, то получится, что лицевой край нижнего трека должен пройти на расстоянии около 9 мм от торца дна/боковых стоек шкафа-купе:
(80/2) — (62/2) = 40-31 = 9 мм
Т.е. при установке полукруглого нижнего трека мы должны сдвинуть его от лицевой кромки дна внутрь корпуса примерно на 9 мм.
У классической нижней направляющей ширина 62,5 мм, поэтому такую направляющую необходимо сдвинуть вглубь шкафа не менее, чем на (80/2) — (62,5/2) = 40-31,25 = 8,75 мм. Т.е. приблизительно те же 9 мм.
Нижний трек для дверей с асимметричным профилем

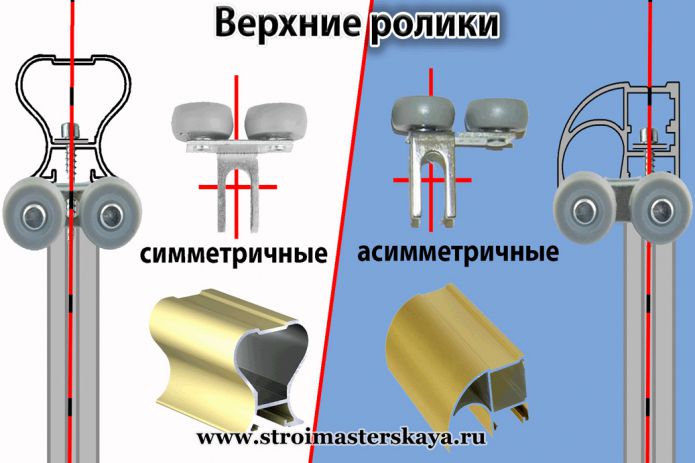

В асимметричном вертикальном профиле (С, С Classic, L, Cat, Swan, Fish, Flat Cat, Furnial®, Furnial® Эконом) верхние ролики типа С крепятся по-другому, с явным сдвигом в сторону фасадной части (асимметрично вертикальной оси двери).
Поэтому при установке нижний трек выравнивается дальним краем по дальнему краю верхней направляющей (см. на рисунок).
Таким образом, классическая и премиальная нижние направляющие крепятся на расстоянии около 17,5 мм (80 — 62,5) и 18 мм (80 — 62) от торца дна/боковых стоек.
Поскольку узкорамочная система Elephant используется только с асимметричными конфигурациями вертикальных профилей и интегрируется с треками Premial®, то схема установки нижнего трека здесь совпадает — выравниваем треки по дальнему (внутреннему) краю.
Для фиксации нижней направляющей используйте двусторонний скотч или «жидкие гвозди».
Вставьте готовые двери-купе, следуя инструкции, и, убедившись в ровном их расположении, закрепите нижний трек в корпусе с помощью саморезов (по центральному горизонту) с шагом в 20-40 мм.
Установка треков в системе Furnial®
В системе Furnial® (не только при использовании симметричной ручки «Омега») используется нижний трек с прямым сводом шириной 52 мм, а ширина верхней направляющей 78 мм.
Соответственно, при использовании симметричного вертикального профиля, треки центруются относительно друг друга: нижний трек ставится на (78/2) — (52/2) = 39 — 26 = 13 мм от торца дна/боковых стоек.
При использовании асимметричного профиля — на расстоянии 78 — 52 = 26 мм от торца.
Итоговые рекомендации
Надеемся, мы ответили развернуто, и у вас не осталось дополнительных вопросов. В противном случае — пишите нам в чат, мы дополним данную статью.
Напоследок, важная рекомендация: не крепите жестко нижний трек до пробной установки дверей-купе. Только убедившись в перпендикулярном положении дверей относительно дна/пола, их надежном движении в треках, можете приступать к фиксации саморезами. Для предварительной установки нижней направляющей используйте двусторонний скотч.
Красивых вам шкафов!
Поделиться
Как закрепить ролик в нижней части зеркальных дверей шкафа | Главная Руководства
Джилл Дэвис
Когда вы покупаете новые зеркальные дверцы шкафа, ролики внизу легко перемещаются по направляющей.
Однако дайте этим дверям шкафа пару лет, и вы можете столкнуться с проблемами. Ролики могут залипнуть, дверь может соскочить с направляющей или двери вообще не катятся. После нескольких простых ремонтов и регулярного технического обслуживания катки легко вернутся в рабочее состояние.
Проверьте нижнюю часть гусеницы на наличие препятствий, из-за которых ролики застревают. Удалите мусор, застрявший в канале. Очистите гусеницу с помощью универсального чистящего средства и пропылесосьте весь оставшийся мусор.
Посмотрите на верхнюю и нижнюю направляющие. Если один из них согнут, ролики не будут двигаться правильно. Выпрямите гусеницу плоскогубцами. Если это не сработает, положите кусок дерева на нижнюю направляющую или держите ее на верхней направляющей рядом с металлом и осторожно постучите молотком по внешней стороне. Будьте осторожны, чтобы не размахивать молотком рядом с зеркалом. Аккуратно поверните дверь. Посмотрите на винты, удерживающие гусеницу на месте.
Если один из винтов ослаблен, дверь не будет вращаться. При необходимости затяните винты.Посмотрите на дверь спереди и проверьте зазоры снизу и сверху. Зазоры должны быть равномерными, а двери должны висеть в горизонтальном положении. Если двери перекошены, ролики не будут скользить должным образом. Найдите регулировочные винты вдоль края нижней дверцы. Поверните винт против часовой стрелки, если сторона двери с винтом выше. Поверните винт по часовой стрелке, если сторона с винтом слишком низкая. Если вы не можете добраться до винта, потому что дверь очень низкая, подденьте дверь ножом, чтобы поднять ее, пока вы регулируете винт. При необходимости заручитесь помощью помощника.
Проверьте ролики в верхней и нижней части дверцы, чтобы определить, не повреждены ли колеса и не изношены ли они. Возьмитесь за дверь обеими руками и поднимите вверх. Потяните нижнюю часть двери на себя и снимите ее с направляющей. Снимите ролики с помощью отвертки. Отнесите поврежденную деталь в хозяйственный магазин, чтобы купить замену.
Регулярно обслуживайте свои зеркальные двери, чтобы избежать проблем в будущем. Удалите пыль с роликов и гусениц с помощью пылесоса. Используйте жесткую зубную щетку для очистки грязи, которая прилипла к колесам или которую не так легко убрать пылесосом. Распылите на ролики аэрозольную смазку, чтобы обеспечить их плавное вращение.
Если один из винтов ослаблен, дверь не будет вращаться. При необходимости затяните винты.
Предупреждения
- Если двери заедают, никогда не заставляйте их открываться. Вы можете легко усугубить проблему.
- Экономно используйте аэрозольную смазку. Чрезмерное использование может привести к образованию отложений, из-за которых ролики будут прилипать.
Биография писателя
Джилл Дэвис начала профессионально писать в 2006 году. Ее статьи были опубликованы в журналах «Yogi Times» и «Orange Pealings». Дэвис получил степень бакалавра журналистики в Калифорнийском государственном университете в Лонг-Бич.
Как переставить раздвижную дверь шкафа
org/HowToDirection»>Проверьте чистоту гусениц.
Если гусеницы загрязнены, почистите их зубной щеткой, чтобы вычистить пыль.
Вы можете использовать тряпку или ручной пылесос для удаления разрыхленной пыли.
Редактировать
Проверьте, находится ли раздвижная дверь на верхних направляющих.
org/HowToDirection»>Если дверь полностью отсоединена от верхних направляющих:
Попробуйте поднять дверь.
Слегка толкните дверь в сторону шкафа.
Зацепите верхние ролики за верхние гусеницы.
Редактировать
Если нижние ролики не выровнены, выполните следующие действия:
org/HowToDirection»>ОСТОРОЖНО: Двери могут быть тяжелыми. Попросите кого-нибудь о помощи.
Ничего не форсировать.
Аккуратно попытайтесь приподнять дверь и направить ее нижние ролики в нижние направляющие.
Если дверь по-прежнему необходимо выровнять, перейдите к шагу 4.
Если дверь успешно выровнена с нижними направляющими, перейдите к шагу 6.
Редактировать
Поднимите верхние ролики вверх, затем над ними и на верхние направляющие.
Это то, что дает двери достаточно места, чтобы снова войти в нижние направляющие.
Если это не работает, см. шаг 5.
Редактировать
Еще одна раздвижная дверь позади может создавать ограничение пространства.
Возьмитесь за раздвижную дверь, которая находится за ней.
Поднимите его так, чтобы ролики внизу отсоединились от гусеницы.
Держите верхние ролики соединенными.
Опустите дверь так, чтобы нижние ролики оказались за направляющей, ближе к шкафу.
Редактировать
Хватайтесь за дверь впереди.
Прикрепите его к верхней и нижней направляющим.
Захватите дверь сзади и сделайте то же самое.
Редактировать
Двери должны быть правильно расположены на направляющих.
Попробуйте сдвинуть двери по направляющим.
Если они плохо скользят, вам может понадобиться для смазки гусениц :
Возьмите смазку: оливковое масло, рыбий жир, минеральное масло или вазелин.
Нанесите небольшое количество смазки на край тряпки.
Вставьте край тряпки в направляющие.
