Устройство индикаторной отвертки: принцип действия, как пользоваться, схема

Опубликовано

Содержание

инструкция и особенности использования тестера

О том, как использовать отвертку тестер, знают совершенно не все люди, хоть это довольно простой инструмент, который имеет очень широкий функционал и сможет помочь в самых различных ситуациях: от установки электротехнических устройств в распределительном щитке до проверки работы обычных розеток.

  • Сфера использования
  • Принцип работы
  • Разновидности отверток
    • Как использовать простой тестер
    • Применение индикатора со светодиодом
    • Принцип работы универсальных тестеров
  • Проверка разных устройств
    • Контактным методом
    • Поиск положения выключателя
    • Бесконтактным методом
    • Определение участка обрыва
  • Проверка работоспособности индикатора

Сфера использования

Отвертка-индикатор, которую в народе называют тестером, или отвертка пробник, имеет довольно простой принцип действия и конструкцию, но при этом выполняет одну из наиболее частых функций, которые требуются в электрическом монтаже — проверка работоспособности приборов или сети.

Например, нецелесообразно применение многофункционального и дорогого оборудования для решения такой задачи, как проверка работы розетки — при помощи индикаторной отвертки это можно выполнить за несколько секунд без необходимости разбора устройства. В определенных ситуациях может появиться необходимость определения фазной жилы, для того чтобы подключить электротехнику без риска ее перегорания. В этом случае отвертка-тестер также будет лучшим помощником.

Принцип работы

Конструкция отвертки-тестера включает в себя резистор и металлическое жало. Последнее необходимо для подачи на инструмент электричества с тестируемого провода, а резистор преобразует до безопасных величин параметры тока. В цепи в роли индикационного элемента после резистора находится светодиод или неоновая лампочка, которая соединена на торце рукоятки с токопроводящим пятачком.

Принцип работы прост. Жало отвертки (щуп) нужно приложить к запитанному контакту, а на рукоятке к пятачку прикладывается палец. Получается замкнутая цепь палец-светодиод-резистор, по которой прохождение преобразованного тока приводит к свечению неоновой лампочки.

Разновидности отверток

Данный принцип находится в основе работы всех отверток-тестеров. Однако их варианты и количество технического исполнения сегодня очень велики:

  1. Простые пробники — это отвертки со стандартным составом рабочих элементов, которые были описаны ранее и полым пластиковым корпусом. Для индикации, как правило, применяются неоновые лампы, а нулевой фазой является непосредственно человек, касающийся контактной пластины. Сфера использования и функциональность отвертки немного ограничены тем фактом, что изделие не работает при напряжении в сети менее 60 В. Определить контактную жилу, проверить фазу при помощи отвертки можно, но вот отыскать обрыв в цепи — вряд ли получится.
  2. Тестеры со светодиодами. Данные устройства чуть отличаются от вышеописанных своей конструкцией и, естественно, функционалом. Применение светодиода в роли элемента индикации дает возможность проверять работу цепей с напряжением менее 60 В. Соответственно, при помощи этого прибора можно проверять внутренние схемы электрооборудования, определять целостность предохранителей, проводов, обрывы. В пробниках этого типа часто применяется биполярный транзистор и автономный источник питания, благодаря им появляется возможность бесконтактной проверки.
  3. Универсальные отвертки-тестеры имеют наиболее широкие возможности: «прозвон» сетей на короткое замыкание, бесконтактное и контактное тестирование, звуковая и световая индикация, определение обрывов цепи. Помимо этого, у них довольно низкий порог реагирования, засчет чего эти отвертки могут применяться в настройке и ремонте цепей переменного и постоянного тока в транспорте, бытовых условиях, электронных устройствах и т. д. Основной недостаток — наличие своего источника питания. Если сядет батарея, то тестер будет совершенно бесполезным.

Выбор определенного устройства связан напрямую с совокупностью работ, которые необходимо выполнять с его помощью.

Непосредственно в категориях отличие между устройствами небольшое — отвертки просты в исполнении, потому бюджетные изделия в качестве мало уступают более дорогостоящим.

Как использовать простой тестер

В этом разделе речь пойдет о простых отвертках-индикаторах, внутри которых находится неоновая лампочка. Естественно, они подходят для самых элементарных задач — определить нагрузку на розетке или найти фазную жилу в кабеле. Для этого необходимо розетку взять в руку таким образом, чтобы один палец прилегал плотно в торце рукоятки к контактной площадке, а другие пальцы не контактировали с жалом розетки (по нему проходит ток 220В).

Затем щуп вставляется поочередно в каждое отверстие розетки, которая находится предположительно под напряжением. Во время контакта с одним из них индикатор начинает гореть. Если этого не происходит, значит на розетку ток не попадает.

Из-за высокого порога реагирования эти устройства не подходят для более точного «прозванивания». Необходимо обратить внимание, что щуп индикатора обязательно должен прикладываться только к одному из жильных проводов кабеля или контактов, так как недопустимо замыкание между собой фазы и нуля.

Применение индикатора со светодиодом

Как уже было выше описано, светодиодные отвертки могут поддерживать режим бесконтактного тестирования. Это обозначает, что человеку, который осуществляет проверку, не надо замыкать своим пальцем внутри прибора электрическую цепь. Этот высокочувствительный режим дает возможность очень удобно и быстро находить в каркасных конструкциях и стенах скрытую проводку, определять наличие напряжения на компонентах электрооборудования или кабелях.

Для этого необходимо только поднести «пятку» к проверяемому объекту — часть конструкции, куда прикладывается палец во время контактной проверки. Причем часто достаточно не прикладывать контакт к проводу, а только поднести к нему — чувствительности устройства достаточно, чтобы загорелся светодиод. При поиске фазы в розетках необходимо действовать так же, как было описано в примере с простым тестером.

У бесконтактного варианта проверки существует небольшой недостаток — отвертка может отреагировать на наводку и указывать на напряжение даже во время обрыва в цепи. У светодиодных индикаторов перед более простыми моделями существуют значительные преимущества — более яркое свечение, а также можно работать с напряжением менее 60 В. Излучение неоновой лампы бывает просто незаметным, если она используется на улице или в хорошо освещенном помещении — необходимо затемнять рукоятку, чтобы определить, горит она или нет.

Принцип работы универсальных тестеров

Универсальные тестеры по принципу применения и действия мало чем отличаются от вышеописанных до этого приборов. Однако они меньше всего напоминают классическую отвертку, а больше похожи на электронный градусник. Самые продвинутые устройства оборудованы цифровым табло, где показывается величина напряжения. Эта функция довольно полезна, однако поднимает стоимость изделия до такой величины, что отличной альтернативой за эти деньги будет полноценный мультиметр.

Кроме табло все универсальные тестеры имеют контактную площадку для зануления пальцем цепи и тумблер переключения режимов работы. На тумблере находятся такие режимы:

  • H — бесконтактный высокочувствительный режим. Требуется для поиска трасс скрытой электрической проводки.
  • L — бесконтактный режим. В этом случае индикатор подает звуковой или световой сигнал во время реакции на электрическое поле (подносится контактная часть к проверяемому объекту).
  • О — контактный режим. Работает, как и у простых устройств: палец — на контактную площадку, щуп — на токопроводящий элемент.

Сказать точно о том, какая модель универсального тестера лучше, почти невозможно — все будет зависеть от сферы применения и требований.

Проверка разных устройств

Контактным методом

Для того чтобы узнать целостность внутренней цепи электролампы, необходимо:

  1. Щуп индикатора приложить к входному контакту лампы.
  2. На контактную пластину отвертки приложить палец руки.
  3. Второй рукой взяться за цоколь лампы для того, чтобы между руками замкнуть цепь.
  4. Если устройство загорается, то лампа рабочая.

Тестер позволяет с легкостью проверить обрыв внутренней цепи и рабочее состояние электрического ТЭНа на наличие к корпусу пробоя. В обоих случаях необходим универсальный или светодиодный прибор.

Проверка на пробой:

  1. Для того чтобы выявить контакт прибора с корпусом токоведущих элементов, необходимо взять его в руку — она является источником электрического заряда.
  2. Второй рукой надо взять тестер таким образом, чтобы один палец располагался на контактной пластине, и по очереди приложить щуп к клеммам ТЭНа.
  3. Во время наличия пробоя цепь замкнется, и устройство загорится (покажет фазу) — ТЭН необходимо менять.

Поиск положения выключателя

Все выключатели в доме по умолчанию обязаны быть в таком положении, чтобы для включения необходимо было нажимать на верх клавиши, а для выключения — на нижнюю часть. Из-за чего во время установки появляется ситуация, когда клавишу необходимо после установки переворачивать по причине того, что она нижней частью замыкает цепь. При помощи отвертки-тестера, заранее «прозвонив» схему, данной проблемы можно избежать.

Бесконтактным методом

После установки люстры с несколькими лампами появляется необходимость определения правильности соединения. При помощи универсального тестера это выполнить очень просто — необходимо переключить устройство в требуемый режим (H или L) и поднести к выключенной люстре.

Если после этого прозвучит звуковой сигнал, и загорится соответствующая лампочка, то около светильника находится электрическое поле, соответственно, провода подсоединены с общим фазным проводом неправильно. Если все выполнено с соблюдением правил требований безопасности, то индикатор будет срабатывать только во время включения света.

Определение участка обрыва

Во время питания электрических приборов с помощью удлинителя появляется ситуация, когда в сети обрыв очевиден, но точно не известно, в каком месте он расположен. Если розетка в рабочем состоянии, то нужно проверить кабель удлинителя и устройства на наличие обрыва. Для этого необходимо включить прибор в сеть и тестером провести по всей длине цепи в режиме L. На участке, где прибор не реагирует на наличие электрического поля, произошел обрыв.

Если на всем протяжении не найдена неисправность, то необходимо заново провести процедуру, перевернув в выключателе вилку, чтобы ток пошел по другой жиле кабеля. Если и в этом случае не будет найден обрыв, то проблему необходимо искать непосредственно в инструменте.

Проверка работоспособности индикатора

Прежде чем использовать отвертку-тестер, необходимо непременно проверить ее работоспособность и целостность. От этого будет зависеть как точность показаний, так и безопасность человека, который пользуется прибором.

В первую очередь, нужно обратить внимание на целостность корпуса — если на корпусе находятся сколы, трещины и иные повреждения, то замените тестер. Новый недорого будет стоить, а последствия удара током могут быть очень серьезными.

Проверьте на розетке работу индикатора, находящейся под напряжением либо же замыканием руками внутренней цепи (один палец приложить к жалу, а второй к «пятке»). Если индикатор не горит, то могут быть различные причины. Наиболее частая — севшие батарейки. С тем чтобы их поменять, справится каждый человек. Необходимо раскрутить корпус прибора, поменять элемент питания на новый и в том же порядке собрать. Не забывайте, что батарейка устанавливается с соблюдением полярности, иначе отвертка работать не будет.

Если причиной выхода из строя является не элемент питания, то ремонт целесообразен только из спортивного интереса — намного проще приобрести новый тестер. Исключение составляет ситуация, когда у вас скопился арсенал поломанных отверток, из которых можно самому собрать работающее изделие. И все время будьте осторожны во время работы с приборами и электросетями. Лучше несколько раз не спеша перепроверить результат измерений, нежели получить удар током.

Как пользоваться индикаторной отверткой: поиск фазы, ноля

Иногда в домашних условиях необходимо определить наличие или отсутствие напряжения в сети. Для этого промышленность выпускает различные приборы, одним из которых является индикаторная отвертка.

Она пользуется большой популярностью не только среди обычных обывателей широких масс, но и среди электриков. Привлекает, прежде всего, ее простота и небольшие размеры, а небольшая модернизация, приведшая к новым ее видам, значительно расширила ее функциональность.

Поэтому непосвященный человек может даже не знать, как пользоваться индикаторной отверткой, чтобы использовать все ее возможности.

Разновидности и особенности

Еще в советские времена были индикаторные отвертки в двух исполнениях:

  • отвертка, похожая на современный аналог;
  • две отвертки, соединенные изолированным проводом.

Первый вид применялся для домашних целей, второй на профессиональном уровне. В первом случае для работы нужен был один электрический контакт или провод, во втором случае их всегда требовалось два.

Позднее отвертки прошли модификацию, стали более чувствительными, и у них появились другие возможности. Сегодня можно выделить три основные группы:

  • пассивные;
  • активные;
  • цифровые.

Пассивные используются для определения наличия напряжения на токоведущих частях: провод, розетка, выключатель, патрон и подобные устройства.

Активные приборы более усовершенствованные. С их помощью можно определить наличие напряжения бесконтактным способом и целостность проводника.

Цифровые могут иметь звуковую индикацию и показывать значение напряжения в цифровом или индикаторном формате. Рассмотрим, как пользоваться индикаторной отверткой в зависимости от ее вида.

Принцип работы индикаторной отвертки

Прежде чем узнать, как определить фазу и ноль индикаторной отверткой, следует понять ее принцип действия. Легче всего объяснить действие отвертки на пассивном виде.

Индикаторная отвертка имеет два контактных вывода: основной – жало отвертки и дополнительный – контактная площадка на противоположном конце отвертки. Основным концом касаются токопроводящей цепи, а ко второму контакту прижимают палец человека.

При наличии напряжения на испытуемом контакте создается замкнутая цепь: напряжение источника – индикаторная отвертка – тело человека – изоляция – земля.

Цепь: человек – изоляция – земля, по сути, образуют конденсатор определенной емкости, так как простейший конденсатор имеет две токопроводящие пластины, между которыми помещена изоляция. А поскольку ток переменный, то заряд – разряд конденсатора происходит с частотой сети. Вот этот самый ток и улавливает индикатор.

Принцип работы индикаторной отвертки основан на протекании емкостного тока через тело человека. За счет большого сопротивления используемого внутри резистора его значение настолько мало что человек ничего не ощущает.

  1. 1. Жалом отвертки коснулись фазы – начал протекать ток.
  2. 2. Ток проходит через установленный внутри резистор сопротивлением 1 МОм.
  3. 3. Резистор снижает силу тока до безопасных значений для человека.
  4. 4. Лампочка (неонка) установленная за резистором светится от протекающего тока.
  5. 5. Ток движется по телу человека через палец и уходит в землю.

Технические характеристики отвертки индикатора

Поскольку проверке подвергается всегда только один провод, то рабочее напряжение рассчитывается для однофазной сети, плюс дополнительный запас прочности.

В домашних условиях напряжение однофазной цепи должно быть не более 242 В, поэтому максимальное значение напряжения должно быть не более 500 В. Порог чувствительности, то есть напряжение, при котором индикатор начинает работать, зависит от схемы, по которой собрана отвертка.

Эти данные записаны в паспорте к изделию. Минимальный порог срабатывания ОБЫЧНОЙ индикаторной отвертки составляет 100 Вольт, то есть при меньшем значении напряжения она не сработает.

Если требуется работать при слабом напряжении, то здесь подойдут индикаторы с батарейкой внутри и светодиодной индикацией. У ник как правило чувствительность лучше.

Что касается внешнего вида, размеров, способов индикации и функций, то разные изготовители придерживаются своих критериев. Однако удобство использования является важной составляющей, поэтому индикаторную отвертку стараются делать небольших размеров.

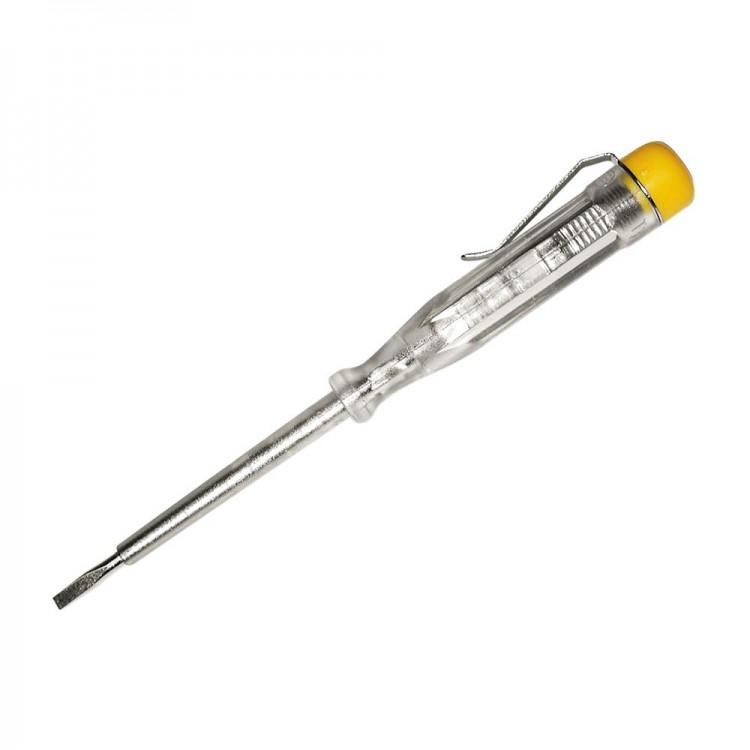

Устройство индикаторной отвертки

Для простоты понимания сначала рассмотрим устройство индикаторной отвертки

пассивного действия. Любая отвертка имеет следующие компоненты:

  1. корпус;
  2. жало;
  3. высокоомный резистор;
  4. лампочку.

К корпусу предъявляются требования обеспечить безопасность человека, поэтому он должен быть изготовлен из изоляционного материала. Некоторые изготовители на ручке перед жалом устанавливают кольцо, предотвращающее случайное соскальзывание руки с рукоятки, что может привести к поражению током.

Внутри корпуса располагается радиоэлементы и индикатор (неоновая лампочка). В пассивной отвертке напряжение от наконечника поступает на резистор, ограничивающий ток до безопасного значения, далее на неоновую лампу и поступает ко второму контакту, расположенному на торце ручки. Сопротивление резистора составляет не менее 1 МОм.

Такие пробники имеют малую чувствительность, а чтобы ее повысить, в схему добавляют полевой транзистор. При этом в схему вставляют собственный источник питания в виде батареек.

Цифровые индикаторы еще более сложные. Использование дифференциального трансформатора значительно увеличивает чувствительность прибора и защищает человека от поражения электрическим током. Некоторые модели позволяют проводить тест УЗО (устройство защитного отключения), о чем должно быть сообщено в паспорте.

Как определить фазу и ноль индикаторной отверткой

Как найти фазу и ноль индикаторной отверткой в одно- или трехфазной сети? Для этого необходимо знать, как работает индикаторная отвертка. В первую очередь стоит понять, какой инструмент у нас в руках: пассивная, активная или цифровая модель.

В зависимости от модели способ определения фазного провода будет отличаться. Незнание этого может привести к ошибке определения и поражению электрическим током.

Цифровой пробник легко отличить по внешнему виду. На боковой поверхности корпуса имеются дополнительные элементы, которых нет на других индикаторах. Например: переключатель режима, звуковой индикатор, сенсорная панель и индикаторное табло.

Активный вид отличается от пассивного наличием батареек, которые обычно можно увидеть через прозрачный корпус. Другой способ определения – создать замкнутую цепь. Для этого пальцем одной руки касаются одного контакта отвертки, а пальцем другой руки – другого контакта. При этом светодиод должен загореться.

Этим способом необходимо пользоваться каждый раз, когда планируется провести определение фазного провода, он показывает рабочее состоянии отвертки. В пассивной модели индикатор не будет светиться.

Два метода проверки

Первоначально индикаторная отвертка предназначалась только для определения опасного для жизни человека напряжения на токоведущих цепях. Эта функция присутствует во всех современных индикаторах, но используется по-разному в зависимости от вида. Рассмотрим, как пользоваться индикаторной отверткой для определения фазы и целостности некоторых приборов.

1) Контактный метод

Под контактным способом подразумевается касание жалом отвертки токопроводящих элементов. Он доступен для всех видов индикаторов. Однако есть существенное различие между тем, как определить фазу и ноль индикаторной отверткой пассивного действия и другими индикаторами.

При использовании пассивной отвертки наконечник (жало) вставляется, например, в один из разъемов розетки, при этом прижимается второй пружинный контакт, расположенный в торце корпуса.

Создается замкнутая цепь: зажим розетки – наконечник отвертки – резистор – неоновая лампа – контакт на торце корпуса – человек, выступающий в роли конденсатора. Если попали на фазный зажим, лампочка загорится, если нет, она гореть не будет.

В других видах для зажигания индикатора используется встроенный источник питания, а жало отвертки связано с ключом, выполненном на транзисторе.

Если на проверяемом зажиме присутствует напряжение, транзистор открывается, и индикатор светится. В этом случае дотрагиваться до второго контакта на отвертке не нужно. В противном случае такие модели индикаторных отверток будут «светиться» и на фаза и на нуле.

2) Бесконтактный метод

Такой функции нет у пассивного индикатора. Такой способ позволяет, не дотрагиваясь до оголенной части токопровода, определить наличие в нем тока. Как пользоваться индикаторной отверткой в этом случае? Поскольку измерение производится через изоляцию, чувствительность прибора должна быть выше. Для этого касаются сенсорной площадки на рукоятке отвертки.

Как уже говорилось, тело человека является частью своеобразного конденсатора, через которое проходит какой-то ток. Сенсорная площадка связана с затвором транзистора (управляющим элементом), и схема построена таким образом, что при появлении на наконечнике отвертки большего потенциала, чем у человека, транзистор открывается и индикатор светится.

Если в проводнике имеется напряжение, то вокруг него образуются магнитные волны, наводящие в сердечнике отвертки ЭДС. Этого заряда хватает, чтобы открыть транзистор. Если провод спрятан глубоко под штукатуркой, увеличить ЭДС можно, прикрепив к жалу отвертки кусок провода длиной 10–15 см.

Как проверить лампочку индикаторной отверткой

Наличие внутреннего источника питания дает возможность использовать индикаторную отвертку в качестве устройства, определяющего целостность электрических устройств, например, лампы накаливания.

Это можно делать непосредственно перед покупкой, поскольку такая проверка не занимает много времени. Понадобится активная или цифровая индикаторная отвертка.

Одной рукой держат лампу за юбку, второй рукой подносят жало отвертки к центральному выводу лампы и этой же рукой касаются сенсорной площадки прибора. Транзистор открывается, и индикатор светится.

На цифровой отвертке, если присутствует звуковой сигнал, послышится писк.

Проверка нагревательного тэна

Проверка ТЭНа (трубчатый электронагреватель) ничем не отличается от проверки лампочки, нужно лишь разобраться в схеме ТЭНа. Если он имеет два вывода, то проверка производится аналогично, если есть несколько выводов, то важно определить, как связаны между собой нагреватели.

Если присутствует средний вывод рукой держатся именного за него, а щупом отвертки поочередно касаются других выводов, при этом индикатор должен всегда гореть.

Отсутствие «горения» указывает на обрыв. Если из корпуса ТЭНа выходит более двух выводов, то также держат рукой один вывод, а щупом поочередно касаются других.

Как выбрать индикаторную отвёртку

Выбор будет зависеть от частоты использования. Если индикаторная отвертка нужна раз-два в год, чтобы проверить исправность проводки, например, поступает ли напряжение на розетку, то лучше выбрать самую дешевую модель с люминесцентной лампой.

Она может десятилетиями лежать, дожидаясь своего использования, ничего с ней не произойдет. При необходимости, проделав дополнительные приготовления, ею можно будет также проверить целостность ламп и ТЭНов.

Но если нужно определить скрытую проводку, здесь понадобятся другие виды. По сути, активная и цифровая отвертки мало чем отличаются друг от друга, здесь больше касается вкуса и некоторого комфорта. Тем не менее такие модели имеют ряд существенных недостатков, о которых поговорим ниже.

Меры безопасности при работе

При использовании любой индикаторной отвертки всегда важно сначала убедиться в ее исправности. Пассивная отвертка проверяется касанием к токоведущему контакту, на котором заведомо есть напряжение.

Другие отвертки проверяются одновременным касанием жала и сенсорной панели, при этом индикатор должен «гореть». Следует помнить негласное правило электриков: «если индикатор не указывает на напряжение, это еще не значит, что его нет».

В сложных ситуациях лучше пользоваться тестером. Очень чувствительные приборы могут подавать ложные сигналы, например, от наведенного электростатического разряда. Поэтому нельзя считать индикаторную отвертку основным способом проверки наличия напряжения.
