Утепление фундамента экструдированным пенополистиролом

Традиционно в строительстве термоизоляция фундамента была призвана решать только одну задачу — противодействия пучению грунтов. Однако, тренды на экологичность, возобновляемость ресурсов, управление климатом и энергосбережение оказали воздействие и на эту локальную дисциплину. Утепление фундамента экструдированным пенополистиролом (ЭППС) постепенно становится конструктивным стандартом малоэтажного домостроения независимо от климатической зоны и архитектурной стилистики.

Содержание

• 1 Почему пенополистирол?
• 2 Наружное утепление фундаментов пенополистиролом
• 3 Внутреннее утепление фундаментов пенополистиролом (изнутри)
• 4 Отличия проектной и ремонтной теплоизоляции фундаментов с помощью ЭППС
• 5 Укрупненный алгоритм ремонтного утепления цоколя пенопластом
• 6 Подводим итоги
• 7 Видео по теме: утепление фундамента пенополистиролом фирмы Технониколь

Почему пенополистирол?

Пенополистирольная плитная изоляция делится на два основных вида — ЭППС и пенопласт. Пенопласт производится из того же сырья, что и экструдированный утеплитель, но не проходит обработку давлением, в связи с чем отличается менее выдающимися характеристиками, но более привлекательной стоимостью.

Экструдированный пенополистирол — популярный и экономичный материал для утепления фундамента

Говоря о свойствах различных видов термоизоляции, важно понимать, что у этих материалов существуют универсальные характеристики и специфические (с точки зрения применения именно для фундаментов). Рассмотрим параметры пенополистирольных утеплителей, попутно уточняя их различия для ЭППС и пенопласта.

Универсальные:

• Теплопроводность. Чем ниже этот показатель, тем выше теплоизолирующие свойства материала. У ЭППС и пенопластов теплопроводность лежит в пределах 0,029 — 0,034 Вт/(м*К). При одной и той же плотности энергоэффективность ЭППС выше, чем у пенопласта. Существует только один вид строительной теплоизоляции с меньшей, чем у пенополистиролов, теплопроводностью — это пенополиуретан (ППУ), который наносится распылением.
• Сопротивление горению (класс противопожарной опасности). Пенополистиролы являются горючими материалами. В зависимости от применения противопожарных добавок (антипиренов) плиты ЭППС имеют класс Г3 — Г4. Пенопласты могут быть менее пожароопасными (до Г1 у плит ПСБ-С). Пожалуй, это их единственное превосходство над экструдированными утеплителями. По сопротивлению горению пенополистирольная изоляция уступает минеральным ватам.

Специфические:

Проверка пенополистирола на прочность

• Прочность на сжатие. Достигает 400 кПа и более для экструдированных плит. У самого прочного сорта пенопласта ПСБ-С-50 показатель составляет 160 — 250 кПа.
• Морозостойкость. Все пенополистиролы сохраняют свои свойства в диапазоне температур от -70 °C до + 70 °C.
• Гигроскопичность. ЭППС практически не впитывает влагу при прямом контакте (не более 0, 02%). Показатели пенопластов значительно хуже — до 2% и выше. Хотя, даже они значительно более гигроскопичны, чем минеральные ваты.
• Биостойкость. ЭППС не подвержен биологическим видам разрушения. Пенопласты могут разрушаться грызунами. На их незащищенных поверхностях при благоприятных условиях образуются колонии водорослей, плесени, других грибков и бактерий.
• Срок службы. Производители заявляют о 40, 50, 60 и даже 80 годах работы экструдированных пенополистиролов без потери утепляющих свойств. Для пенопластов ресурс в значительной степени зависит от влажности среды.

Являясь одним из самых эффективных теплоизоляторов, ЭППС идеально подходит для утепления фундаментов, прежде всего, благодаря уникальной прочности и высокой гигроскопичности. Прочность позволяет работать на сжатие, выдерживая бетонные фундаменты небольшой толщины. Гигроскопичность важна, так как мы имеем дело с наружным утеплением и прямым контактом с грунтом.

Наружное утепление фундаментов пенополистиролом

Только наружное утепление малозаглубленных ленточных фундаментов (МЗЛФ) решает полный комплекс вопросов: противоморозной защиты (от пучения), энергосбережения, комфортного микроклимата в помещении.

Три основные схемы радикальной наружной теплоизоляции в малоэтажном современном строительстве — это устройство защиты фундаментов по схемам УФФ (утепленный финский фундамент), УШП (утепленная шведская плита) и теплого свайного подполья.

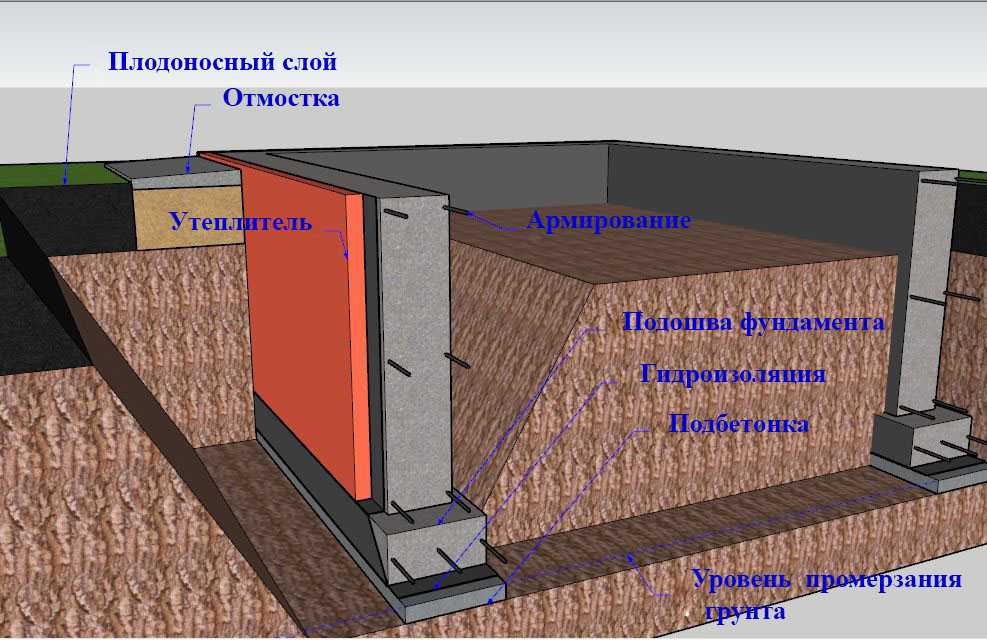

Схема утепления пенополистиролом стены фундамента

1. УФФ предполагает обустройство пола по грунту. В этом случае поверх засыпки из противокапиллярного щебня и песка производится укладка пенополистирольных плит, поверх которых заливается бетонная стяжка пола. Мелкозаглубленная фундаментная лента облицовывается утеплителем только со стороны наружного периметра.
2. УШП представляет собой своеобразное «корыто» из ЭППС или плит ПСБ-С, в которое заливается монолитная фундаментная плита. Таким образом, фундамент на 100% своей площади соприкосновения отделен от грунта. Строительство двух- и трехэтажных домов со стенами из газобетона или кирпича на фундаменте УШП возможно только при использовании максимально прочных марок ЭППС.
3. Утепление свайных фундаментов заключается в горизонтальной облицовке подполья в сочетании с термоизоляцией цокольного перекрытия. Бетонное перекрытие облицовывается пенополистирольными утеплителями, а деревянное балочное — с помощью минеральных ват. Горизонтальное утепление проводится плитами ЭППС по обрешетке, монтируемой на сваях с наружной стороны.

Дополнительным элементом наружного утепления фундамента является термоизоляция отмостки по всему периметру здания. Эта мера избавляет от опасности касательного давления пучинистых грунтов на боковые поверхности ленточного фундамента и плитных конструкций.

Практически все возможные способы наружного утепления фундаментов являются вариациями описанных трех схем. Главные принципы технологии заключаются в исключении мостов холода. Для этого плитные полистирольные материалы наклеиваются на поверхность фундаментных блоков встык с горизонтальными изоляционными плоскостями и внахлест с вертикальной теплоизоляцией стен.

Утепление фундамента пенополистиролом

На строительных форумах часто поднимается вопрос «как утеплить фундамент пенопластом?». Возникает он потому, что застройщиков интересуют не только технологические нюансы, но и пути экономии на изоляционных материалах. В принципе, приемы работы по изоляции фундаментов полистиролом являются общими для всех видов плит. Различия связаны с меньшей прочностью, гигроскопичностью и биостойкостью пенопластов. Поэтому приведем список ограничений, когда возможно использование только ЭППС:

1. Если расчетное давление превышает 250 кПа.
2. При непосредственном контакте с грунтом, невозможности или экономической нецелесообразности обеспечения надежной гидроизоляции утеплителя.
3. Если существует угроза разрушения изоляции грызунами. (предполагается, что использование защитных слоев в этом случае сводит на нет ценовое преимущество пенопластов перед ЭППС).

Чтобы принять обоснованное решение по наружному утеплению фундамента дома конкретной конструкции, необходимо изучить каждую из трех описанных схем. Это позволит сделать правильный выбор и при необходимости сочетать нюансы различных технологий.

Внутреннее утепление фундаментов пенополистиролом (изнутри)

Принцип внутреннего утепления не решает вопросов защиты фундаментов от промерзания. Кроме того, энергоэффективность при данной технологии ниже, чем при выполнении наружной теплоизоляции. Исключительным преимуществом внутренних облицовок плитами пенопласта и ЭППС является доступность проведения работ в уже построенных зданиях.

Утепление подвала

Внутренняя вертикальная изоляция фундамента доступна только при наличии подвального помещения. Принцип утепления стен и горизонтального перекрытия отличается наружными слоями. В случае со стенами достаточно наклеить изоляционные плиты и оштукатурить их, либо зашить гипсокартонными фальшстенами. Работы по полам требуют заливки утепляющего слоя цементно-песчаной стяжкой. Если речь идет о здании без подвала с полом по грунту, то допустимо проводить утепление без использования дополнительной стяжки: финишное напольное покрытие монтируется поверх выравнивающих плит из влагостойкой фанеры, ДСП или OSB. В последние годы стандартом для проведения изоляционных работ в зданиях такого типа стало использование плит ЭППС из-за их высокой прочности на сжатие.

Отличия проектной и ремонтной теплоизоляции фундаментов с помощью ЭППС

Проектная теплоизоляция фундамента в подавляющем большинстве случаев возможно только в качестве одного из этапов строительства. После его окончания доступ к наружным поверхностям, требующим изоляции, невозможен или затруднен.

Облицовка утепленного цоколя

Варианты утепления фундаментов уже построенных зданий считаются ремонтными. В большинстве случаев такие работы заключаются во внутренней изоляции цокольного перекрытия и наружной вертикальной облицовке самого цоколя. Ориентировочная стоимость самых популярных плитных фундаментных утеплителей составляет:

• Плиты ЭППС толщиной 100 мм: $ 8,0 — $ 9,0 за кв. м.
• Плиты ПСБ-С-50 толщиной 100мм: $ 6,5 — $ 7,0 за кв. м.

Почему допустимо и имеет смысл горизонтальное утепление цоколя не на полную глубину фундамента? Дело в том, что достаточно обеспечить стык цокольной изоляции с плитами отмостки, чтобы защитить МЗЛФ от промерзания и пучения грунтов.

Укрупненный алгоритм ремонтного утепления цоколя пенопластом

Утепление цоколя пенополистиролом производится в два слоя

1. По периметру здания отрывается траншея глубиной до предполагаемой укладки плит утепления отмостки.
2. Наружная поверхность цоколя очищается и просушивается.
3. Рекомендуется нанесение жидкой гидроизоляции.
4. Плиты пенопласта монтируются с помощью специального клея. Монтаж производится в 2 слоя с перекрытием. Все зазоры тщательно запениваются. Использование сортов пенопласта со стыковочной выборкой «в четверть» облегчает и ускоряет работы, так как избавляет от необходимости дополнительной герметизации швов. На углах здания толщина утеплителя увеличивается в 2 — 3 раза на длину, соответствующую трем толщинам несущей стены.
5. Выше уровня грунта изоляционные плиты необходимо дополнительно крепить дюбелями зонтичного типа.
6. Теплоизоляция оштукатуривается.
7. При необходимости по дну траншеи укладывается дренажная труба и производится засыпка щебнем толщиной не менее 20 см.  Дальнейшая засыпка и уплотнение траншеи проводится вынутым грунтом.

Подводим итоги

Утепление фундаментов с помощью пенополистирольных плит является универсальным средством решения проблем пучения грунтов и энергосбережения. Легкость и хорошая обрабатываемость плит позволяет большинство работ проводить самостоятельно. Исключительная атмосферостойкость этих материалов делает возможным утепление в несколько этапов, не боясь потери свойств под воздействием температуры, влаги и солнечного излучения.

Большое количество схем изоляции фундаментов с помощью ЭППС и пенопласта говорит о многообразии решаемых вопросов при самой различной конструкции построек. Мы рекомендуем застройщикам и домовладельцам изучать все популярные технологии применения полистирольных утеплителей.

Видео по теме: утепление фундамента пенополистиролом фирмы Технониколь

Поделиться:

• Предыдущая записьУтепление свайного фундамента
• Следующая записьУтепление фундамента пенополиуретаном

×

Рекомендуем посмотреть

Утепление фундамента снаружи и внутри дома пенополистиролом.

Технология утепления

Зачем утеплять фундамент, когда можно просто обложить стены комнат пенопластом? Мнение, которое встречается довольно часто.

Но неутепленный фундамент — открытые ворота, через которые из дома уходит львиная часть тепла. Острая проблема не возникает, если на этапе строительства была сделана надежная теплоизоляция пола. Если же нет, а жертвовать половым покрытием ради температуры воздуха не хочется, поможет утепление фундамента пенополистиролом.

Это позволит решить сразу несколько задач — создать комфорт дома и расширить возможности использования подвала.

Чем утеплить фундамент дома. Разнообразие материалов

Для таких работ можно использовать, пенопласт, экструдированный пенополистирол, минвату.

Пенополиуретан — качественный, долговечный, но дорогой теплоизолятор. Минвата требует обработки водоотталкивающими средствами, так как, впитывая влагу, теряет способности сохранять тепло.

Пенопласт — самый доступный и качественный теплоизолятор, но он немного уступает экструдированному пенополистиролу по прочности и влагопроницаемости.

Преимущества пенополистирола

ЭППС по характеристикам похож на пенопласт, но он долговечнее и лучше сохраняет тепло. Это обеспечивают наполненные воздухом ячейки, из которых состоят плиты материала.

Экструдированный пенополистирол — удачный вариант для утепления фундамента. Он морозостойкий, не гниет и не впитывает воду, поэтому может спокойно контактировать с землей, не теряя своих теплоизоляционных свойств. Подробно о достоинствах материала мы рассказывали в статье.

Утепление фундамента (цоколя) полистиролом своими руками

Одно из достоинств полистирола — возможность утеплить фундамент самостоятельно. Достаточно обладать временем, небольшим набором инструментов и элементарными навыками владения ими.

Расчет количества материалов

Количество листов ЭППС, необходимых для утепления фундамента, можно рассчитать по формуле: площадь поверхности / площадь 1 листа.

Рассчитать нужное количество клея можно с помощью рекомендаций производителя, так как расход зависит от его состава.

Ну а прикинуть требуемое количество дюбелей-зонтиков труда не составит. На 1 лист теплоизолятора потребуется 5-6 крепежных элементов. Стоит купить штук 10 запасных, чтобы не прерывать работу ради похода в магазин за парой дюбелей, которые случайно испортились.

Расчет толщины пенополистирола

Толщина листов определяется, исходя из нескольких факторов:

Примерная толщина листов ЭППС для утепления фундамента

	жилые помещения		бытовые		производственные
выше/ниже уровня земли	выше	ниже	выше	ниже	выше	ниже
северные регионы Украины	70	50	50	40	40	30
южные регионы Украины	60	50	40	30	30	20

Указанные параметры актуальны для фундамента (подвала) с нижней разводкой труб отопительных систем, водоснабжения, канализации.

При толщине несущей части стен из кирпича/камня — 510 мм, из бетонных блоков — 500 мм.

Если помещение будет использоваться для хозяйственных нужд (прачечная, котельная, кладовка) и отапливаться лишь слегка, то толщина листов ЭППС может быть меньше. Здесь важно, чтобы пенополистирол на стенах подвала плотно соприкасался с теплоизоляцией наземных стен.

Если подвал будет использоваться как жильё, то вместе с фундаментом нужно утеплять цоколь и пол по грунту.

Раскопка и подготовка фундамента

Утеплить утопленный в землю фундамент не получится. Его нужно сначала раскопать. Самая оптимальная глубина — по уровню промерзания грунта в регионе (1-1,5 м). Минимальная — по длине листа теплоизоляции (около 0,5 м). Траншея должна иметь достаточную ширину, чтобы хватило места для проведения монтажа и самого листа ЭППС. Обычно ее копают шириной 0,35-0,5 м.

На дно канавы засыпать песок слоем около 0,2 м и утрамбовать его под небольшим уклоном от дома. Это нужно для того, чтобы вода стекала в противоположную от фундамента сторону.

При высоком уровне грунтовых вод по периметру дома нужно организовать дренажную подушку из гравия. Затем уложить сверху трубы, завернутые в геотекстиль.

Гидроизоляция фундамента

Освобожденный от грунта фундамент необходимо хорошо просушить. Поэтому планировать такие работы лучше в летнее время.

Перед утеплением стоит проверить и, при необходимости, отремонтировать инженерные коммуникации.

Затем с поверхности фундамента нужно удалить все отслоения, заделать обнаруженные трещины и выровнять поверхность, чтобы избежать пустот. После чего отбить уровень, который послужит ориентиром для крепления листов ЭППС.

Завершающий этап гидроизоляции — обмазка фундамента мастикой на полимерной/водной основе. Производители не советуют использовать битум, так как при контакте с ним свойства пенополистирола теряются.

Монтаж плит

Листы пенополистирола укладываются по уровню в песчаную подушку.

1. Шаг 1. Нанести клеевой состав кляксами либо распределить его зубчатым шпателем.
2. Шаг 2. Уложить листы с минимально возможными зазорами. Если листы выкладываются в 2 ряда, то сделать это нужно в шахматном порядке.
3. Шаг 3. Дополнительно закрепить ЭППС с помощью дюбелей-зонтиков (по 5 штук на лист).

Делаем защитное покрытие

Для защиты пенополистирола от механических повреждений используют армированную сетку, которая устанавливается на уровне засыпки фундамента грунтом.

Сетку сажают на клей и прикладывают к поверхности листа, аккуратно вдавливая в состав. Она должна быть немного утоплена.

Завершающие слои теплоизоляционного “пирога” — штукатурка и грунтовка. Для финиша можно использовать цокольный сайдинг или другую отделку.

Утепление выкопанной траншеи

Засыпать траншею нужно после полного высыхания штукатурки. Можно использовать землю, которая с избытком осталась после выкапывания траншеи. Но для большего эффекта теплоизоляции лучше использовать керамзит или песок.

Траншею нужно засыпать, не доходя порядка 30 см до границы между фундаментом и цоколем. Теперь предстоит сделать отмостку по периметру дома. Сверху на керамзит в траншею засыпать, утрамбовать и выровнять 10-сантиметровый слой песка.

Следующий слой — гидроизол. Его укладывают по ширине траншеи так, чтобы угол примыкания фундамента к слоям отмостки был покрыт листами. Стыки нужно промазать мастикой, а сверху уложить листы пенополистирола. Швы между плитами теплоизолятора обрабатывают монтажной пеной или клеем.

Следующий этап — бетонная стяжка. Она заливается с небольшим уклоном в противоположную от здания сторону. Это делается для того, чтобы отвести воду от цоколя.

После того, как стяжка высохла, можно приступать к финишной отделке цоколя. Используйте любые подходящие материалы — штукатурку, декоративные панели либо что-то другое.

Утепление фундамента изнутри

В доме с подвалом утеплить фундамент можно с внутренней стороны. Объем работ получится намного меньший, так как не придется рыть траншею. Достаточно приклеить пенополистирол к стенам, укрепить швы армированной лентой и сделать облицовку.

Однако, не все так просто. Эти меры способны обеспечить тепло внутри цокольного помещения, но защитить стены от промерзания — нет.

При утеплении фундамента изнутри нужно использовать мембрану для гидроизоляции и организовать вентиляционную систему. Иначе не избежать лишней влаги, которая может притянуть за собой плесень.

Резюме

Оптимальный вариант утеплить фундамент — использовать экструдированный пенополистирол. И делать это лучше снаружи, чтобы предотвратить промерзание стен и образование конденсата. Это — более трудоемкий процесс. Но, имея время и желание, можно сделать это даже самостоятельно. Главное, соблюдать последовательность действий и выбирать качественные материалы.



DOE Фундаменты зданий Раздел 2-1 Изоляция

• Глава 2
• Рекомендации
• Изоляция

РАСПОЛОЖЕНИЕ ИЗОЛЯЦИИ

Рис. 2-5. Возможные места для изоляции подвала

Ключевой вопрос при проектировании фундамента заключается в том, следует ли размещать изоляцию на внутренней или внешней поверхности стены подвала (Рисунок 2-5). С точки зрения энергопотребления, нет существенной разницы между тем же количеством полной изоляции стены, нанесенной снаружи, и внутренней частью бетонной или каменной стены. Однако стоимость установки, простота применения, внешний вид и различные технические проблемы могут быть совершенно разными. Индивидуальные соображения дизайна, а также местные затраты и практика определяют наилучший подход для каждого проекта.

Жесткая изоляция, размещенная на внешней поверхности бетонной или каменной стены подвала, имеет некоторые преимущества по сравнению с внутренней укладкой, поскольку она (1) может обеспечить непрерывную изоляцию без тепловых мостов, (2) защищает и поддерживает гидроизоляцию и несущую стену при умеренном температуры, (3) сводит к минимуму проблемы с конденсацией влаги и (4) не уменьшает внутреннюю площадь подвального этажа (Рисунок 2-6).

Если внешняя изоляция доходит до обода, и ее значение R достаточно велико, балки и пороги можно оставить открытыми для осмотра изнутри на наличие термитов и гниения. С другой стороны, внешняя изоляция на стене может обеспечить путь для термитов, если ее не обработать должным образом, и может помешать осмотру стены снаружи. Изоляция, которая подвергается воздействию выше уровня земли, должна быть защищена покрытием для предотвращения физического повреждения и деградации. К таким покрытиям относятся фиброцементные плиты, паргинг (материал типа штукатурки), обработанная фанера или мембранный материал (Baechler et al. 2005). Внешняя изоляция помещает стену фундамента в тепловую оболочку. Это означает, что стена будет теплее зимой, и влага будет свободно просачиваться внутрь. Из-за этого непроницаемые материалы, такие как масляная краска, полиэтилен или виниловые обои, не должны использоваться в качестве внутренней отделки.

Рис. 2-6. Подвал с наружной изоляцией XPS или EPS

Изоляция наружных стен должна быть одобрена для использования ниже уровня земли. Обычно ниже сорта используются три продукта: экструдированный полистирол, пенополистирол и жесткие панели из минерального волокна. (Бехлер и др., 2005). Экструдированный полистирол (номинальная R-5 за дюйм) является распространенным выбором. Пенополистирол (номинал R-4 на дюйм) дешевле, но и теплоизоляционные свойства у него ниже. Пены низкого качества могут подвергаться риску накопления влаги при определенных условиях. Экспериментальные данные показывают, что это накопление влаги может снизить эффективную R-значение на 35%-44%. Исследования, проведенные в Национальных лабораториях Ок-Риджа, изучали содержание влаги и тепловое сопротивление изоляции из пенопласта, подвергавшейся воздействию ниже уровня земли в течение пятнадцати лет; влага может продолжать накапливаться и ухудшать тепловые характеристики по истечении пятнадцати лет исследования. Это потенциальное снижение следует учитывать при выборе количества и типа используемой изоляции (Kehrer, et al., 2012, Crandell, 2010).

Жесткие панели из стекловолокна и жесткой минеральной ваты (R-4 на дюйм) не обладают такой теплоизоляцией, как экструдированный полистирол, но являются единственными изоляционными материалами, которые могут обеспечить дренажное пространство для стен фундамента из-за их пористой структуры. Использование этих материалов в качестве дренажного пространства работает только при наличии эффективных дренажей по периметру фундамента.

К сожалению, утепление снаружи сложнее и дороже, чем утепление фундамента изнутри; это особенно верно в приложениях модернизации. По этой причине чаще всего используется внутреннее утепление. Однако фактические затраты могут быть выше, если желательна готовая, прочная поверхность. Кроме того, пенопластовые изоляционные материалы потребуют огнестойкого слоя для соответствия нормам. Энергосбережение может быть снижено для некоторых систем и деталей из-за тепловых мостов. Изоляция может быть размещена на внутренней стороне краевой балки, но с большим риском проблем с конденсацией и меньшим доступом к деревянным балкам и подоконникам для осмотра на наличие термитов изнутри. Системы внутренней изоляции не рекомендуются для фундаментов из бетонной кладки без полностью заполненных ядер из-за повышенного риска скопления влаги внутри стены. Системы внутренней изоляции также не рекомендуются в подвалах, в которых есть риск проникновения влаги из-за неадекватного дренажа, плохих почв, высокого уровня грунтовых вод или других факторов из-за пониженной способности этих систем высыхать до внутренней части. Внутренняя изоляция не должна использоваться, если между верхней частью стены фундамента и системой деревянного каркаса нет положительного капиллярного разрыва из-за возможности накопления влаги в материалах деревянного каркаса.

При использовании внутренней изоляции она должна соответствовать следующим требованиям (Baechler et al. 2005):

• Внутренняя изоляция не должна наноситься на стены из бетонной кладки ниже уровня земли, за исключением случаев, когда ядро ​​блока полностью заполнено.
• Нанесение внутренней изоляции на стены, где присутствует влага, может привести к увеличению содержания влаги в стене из-за того, что она более холодная, и к ограничению возможности высыхания внутренней части.
• Стена подвала должна поддерживать некоторую способность осушать внутреннюю часть, если происходит увлажнение, поскольку часть стены ниже уровня земли не может высохнуть снаружи. Это означает, что внутренние пароизоляторы или любая непроницаемая внутренняя отделка стен, такая как виниловые настенные покрытия или системы масляных/алкидных/эпоксидных красок, должны быть установлены , а не .
• Стеновая система должна быть плотно герметизирована, чтобы внутренний влагосодержащий воздух подвала не достигал прохладной стены фундамента посредством переноса воздуха и конденсации.
• Материал, контактирующий со стеной фундамента и бетонной плитой, должен быть влагостойким. Капиллярные разрывы должны использоваться для предотвращения попадания влаги на чувствительные к влаге материалы.

Рис. 2-7. Подвал с внутренней полупроницаемой изоляцией XPS или EPS

Существует два хороших подхода к внутренней изоляции подвала: панели из жесткого пенопласта и распыляемая пена. Жесткие пенопластовые системы состоят из вспененного или экструдированного пенополистирола, нанесенного на всю стену фундамента, как показано на рис. 2-7 (BSC 2002). Применение распыляемой пены обычно включает распыление всей стены фундамента и, как правило, краевой балки до соответствующей толщины. При желании к каркасной стене, построенной на внутренней стороне пенопластового утеплителя, можно добавить дополнительную необлицованную изоляцию из профнастила. Пенопластовые изоляционные материалы легко воспламеняются и должны быть защищены от воспламенения. Если дополнительная изоляция не требуется, поверх пенопласта можно прикрепить деревянную обшивку, а к обрешетке можно прикрепить гипсокартон. Во всех конструкциях ниже уровня земли рекомендуется использовать гипсокартон с небумажным покрытием, чтобы снизить риск повреждения, связанного с влажностью. Гипсокартон следует держать на высоте не менее полудюйма над цокольным полом, чтобы избежать намокания (Baechler et al. 2005). Нигде в системе не должны использоваться замедлители испарения, такие как полиэтилен, виниловые обои или масляная краска, чтобы обеспечить высыхание внутри.

Можно отказаться от использования гипсокартона в качестве барьера воспламенения. Это было сделано с использованием изоляционных панелей из полиизоцианурата с фольгированным покрытием, некоторые из которых рассчитаны на воздействие в подвалах и подвальных помещениях в некоторых юрисдикциях. Обратите внимание, однако, что облицовка из неперфорированной фольги полностью паронепроницаема, и через нее будет происходить очень мало высыхания. Во многих юрисдикциях также разрешается полиуретановая пена высокой плотности покрывать край и подоконник (но не всю стену) без дополнительной противопожарной защиты.

Модернизация внутренней изоляции сопряжена с дополнительными рисками: между фундаментом и каркасом может отсутствовать капиллярный разрыв; Изоляция внутри будет иметь тенденцию к увеличению накопления влаги в каркасе. Между фундаментом и стеной может отсутствовать капиллярный разрыв, что потенциально увеличивает присутствие влаги из-за капиллярного затекания. Поскольку гидроизоляция и дренажные системы часто отсутствуют или не работают в старых домах, возможно массовое проникновение воды. Описание надежной стратегии модернизации внутренней изоляции см. в Ueno (2011).

В дополнение к более традиционному внутреннему или внешнему размещению, описанному в этом руководстве, существует несколько систем, которые включают изоляцию в конструкцию бетонных или каменных стен. К ним относятся (1) изоляция из жесткого пенопласта, залитая в бетонную стену (рис. 2-5c), (2) шарики полистирола, гранулированные изоляционные материалы или напыляемая пена, залитая в полости обычных каменных стен, (3) системы из бетонных блоков. со вставками из изолирующего пенопласта, (4) сформированные блоки из жесткого пенопласта, которые служат постоянной изолирующей опалубкой для монолитного бетона (изолированные бетонные формы, или ICF, рис. 2-5d), и (5) каменные блоки, выполненные с шариками полистирола вместо заполнителя в бетонной смеси, что приводит к значительно более высоким значениям R. Однако эффективность систем, которые изолируют только часть площади стены, следует тщательно оценивать, поскольку тепловые мосты вокруг изоляции могут значительно повлиять на общую производительность.

Наконец, еще один метод строительства подвала в новостройках – это использование сборных железобетонных фундаментных стен. Допускаются два типа. Первые представляют собой бетонные стены со встроенными нижними колонтитулами, которые опираются на специальное гравийное основание, позволяющее осушать всю конструкцию. Это означает, что до тех пор, пока панели будут правильно герметизированы во время строительства, эти стены останутся теплыми и сухими. Эти стены предназначены для утепления снаружи. Вторые — это сборные железобетонные стены, которые имеют один дюйм жесткой пенной изоляции, прикрепленной к внутренней части. Эти стены сконструированы так, чтобы можно было установить дополнительную изоляцию между отсеками для стоек, и оснащены встроенными гвоздями для крепления гипсокартона или панелей (BSC 2002).

Для получения дополнительной информации посетите разделы «Фундаменты, управляемые водой» и «Изолирующие фундаменты» в Центре решений Building America.

Лучший способ утеплить подвал — BuildingAdvisor

В этой статье
Внешний вид
Тип пены
Установка
Изоляция подплиты
Пароизоляция подплиты                   Просмотреть все статьи о фундаменте и строительных работах Экономия энергии примерно одинакова, независимо от того, утепляете ли вы внутреннюю или внешнюю сторону. Лучшей изоляцией для использования является жесткий пенопласт, который в значительной степени не подвержен влиянию влаги. Есть некоторые небольшие теоретические преимущества изоляции снаружи, связанные с тепловой массой, но они намного перевешиваются практическими соображениями.

Обработка внешней пенопластовой плиты легко повреждается газонокосилками и естественным износом.

ИНТЕРЬЕР VS. ВНЕШНЯЯ ПЕНА

На практике теплоизоляция внутри обычно является лучшим вариантом. Основные преимущества:

• Внешняя пенопластовая изоляция часто повреждается при обратной засыпке, и ее трудно защитить над землей. Существует ряд систем защиты, но большинство из них со временем выходит из строя.

• Наружная пена обеспечивает идеальную точку входа для термитов и муравьев-плотников, а также удобный дом для муравьев-древоточцев, которые любят выдолбить пенопласт для гнездования. (В зонах, подверженных термитам, вам может потребоваться оставить «смотровой зазор» в верхней части стены с внутренней или внешней пеной. )

• Внутреннюю изоляцию легче установить, и обычно это улучшает общую работу. При модернизации это часто единственный вариант. Кроме того, пенопласт помогает удерживать влагу снаружи и предотвращает образование конденсата внутри.

ТИПЫ ПЕНЫ

Используйте либо экструдированный полистирол (XPS), такой как Styrofoam или Foamular, либо вспененный полистирол (EPS), иногда называемый «дсп». EPS дешевле и стоит около R-4 за дюйм по сравнению с R-5 для XPS. Однако пенополистирол более проницаем для водяного пара и более склонен к поглощению воды. Оба типа пены должны быть покрыты гипсокартоном или другим противопожарным барьером внутри.

Пенополистирол доступен с различной плотностью, а продукты более высокого качества прочнее и менее проницаемы для влаги, что делает их лучшим выбором для применения в подвальных помещениях.

Из-за своей низкой проницаемости XPS внутри помогает не допускать попадания влаги в готовое пространство, если пенопластовые панели хорошо герметизированы по швам и стыкам по периметру. Снаружи пенопласт XPS является лучшим выбором, поскольку он поглощает меньше воды по сравнению с пенополистиролом. Также XPS прочнее и лучше выдерживает обратную засыпку.

Другим хорошим выбором для внутренней изоляции подвала является полиизоцианурат (изопанель) с фольгированным покрытием, такой как Thermax, со значением R около 6,5 на дюйм. Вам может быть разрешено оставлять фольгированную изоляцию непокрытой – уточните это в местном строительном отделе. Однако изокартон легко впитывает воду, поэтому его не рекомендуется использовать для отделки подвальных помещений.

Напыляемая пена также может использоваться для внутренней отделки, но обычно она намного дороже, чем пенопластовые плиты. и труднее закончить.

НАЖМИТЕ, ЧТОБЫ УВЕЛИЧИТЬ                   Прикрепите изоляцию из жесткого пенопласта к бетону блочных стен с помощью совместимого клея или специальных креплений. Также используйте жесткую пену или аэрозольную пену для ленточной балки. Все швы и края пенопласта должны быть хорошо герметизированы высококачественной лентой, монтажной пеной или совместимым герметиком.

При использовании пенопластовой изоляции на стенах подвала строительные нормы и правила (IRC) требуют R-5 для южных штатов (за исключением крайнего юга) и R-10 для остальной части США. Многие специалисты по энергетике рекомендуют R-15-R-20 для дальних северных штатов. Предполагаемая экономия на изоляции R-10 варьируется от 250 долларов в Вашингтоне до 400 долларов в Миннеаполисе. У вас также будет гораздо более теплое и сухое пространство, что может быть более важной причиной для изоляции.

УСТАНОВКА ПЕНЫ

Поместите плиту из пенопласта непосредственно на бетон или блок и закрепите ее с помощью клея или крепежных деталей для бетона и шайб. Убедитесь, что вы используете клей, разработанный для пенопласта. Для механического крепления крепежи Plasti-Grip PMS хорошо подходят как для бетона, так и для блоков.

Соедините пенопластовые плиты баночной пеной или высококачественной строительной лентой, например, строительной лентой Dow Weathermate или лентой Dupont Tyvek. Также уплотните пенопласт сверху, снизу и на угловых стыках небольшими шариками консервированной пены. Для такой большой работы купите большие банки и пистолет-аппликатор профессионального качества — вы будете счастливы, что сделали это.

Полосы обрешетки, прибитые к бетону, удерживают изоляцию из пенопласта на месте и обеспечивают крепление гипсокартона. Источник: US DOE

. Если вы планируете отделку подвала, вы можете использовать меньше креплений и удерживать изоляцию на месте с помощью полос обрешетки, прибитых через пенопласт, или шпилек 2 × 4, которые обеспечивают прибивание гипсокартона и пространство для проводки. .

Если вы добавляете стойки, вы можете поместить между ними необработанные войлочные материалы из стекловолокна или минеральной ваты для дополнительной изоляции. Поскольку дополнительные расходы невелики, это хорошая идея в холодном климате — если у вас очень сухой подвал. Если вы не уверены, лучше не использовать стекловолокно. Если , но может способствовать возникновению проблем с влажностью или плесенью в долгосрочной перспективе.

Без пароизоляции в стене. Какой бы подход вы ни выбрали, не используйте пароизоляцию в любом месте стены, так как это принесет больше вреда, чем пользы. пластиковая пленка, может улавливать влагу и способствовать росту плесени и грибка. Окрашенный гипсокартон с изоляцией из пенопласта обеспечивает адекватный парозащитный слой.

ПОДПЛИТНАЯ ИЗОЛЯЦИЯ

Если вы планируете отделку подвального помещения, вам также следует подумать о том, чтобы добавить слой пеноизоляции под плиту. Изоляция может не сэкономить много денег на счетах за электроэнергию из-за умеренной температуры земли на такой глубине, но она достаточно согреет поверхность пола, чтобы уменьшить конденсацию.

Без изоляции вода будет конденсироваться на прохладной поверхности плиты в теплую и влажную погоду. Влажная плита вызывает затхлый запах и может повредить напольные покрытия, отделку и материалы, хранящиеся в подвале. Это особенно проблематично с ковровым покрытием на плите. Теплый сухой пол значительно улучшит качество отделки помещения.

Двухдюймовый экструдированный пенополистирол (XPS) обычно используется, так как однодюймовый пенопласт слишком хрупок, чтобы помещать его под плиту. Вспененный пенопласт (EPS) является менее дорогим вариантом и считается более безопасным для окружающей среды, но для этого применения вам потребуется использовать пенополистирол высокой плотности типа II. Пена типа II имеет номинальную плотность около 1,5 фунта/куб. ft.

При модернизации можно разместить изоляцию над плитой. Существует два основных подхода:

• Положите пластины 2×4 на плиту и изолируйте между ними. 2×4 могут «плавать» или закрепляться бетонными гвоздями или Tapcons. Затем прибейте черный пол к брускам 2х4.
• Уложите на плиту изоляцию из жесткого пенопласта толщиной от 1 до 2 дюймов и залейте черновой пол сверху. Поплавок два слоя мин. Изоляция на 1/2 дюйма выше пеноматериала, со смещением всех стыков. Прикрепите верхний слой фанеры к нижнему слою гвоздями или шурупами.

Если под плитой нет пароизоляции или вы не уверены, лучше всего добавить пароизоляцию поверх плиты под утеплителем.

ПАРОИЗОЛЯЦИЯ ПОДПЛИТЫ

Важно добавить прочный пароизоляционный слой под плиту, чтобы создать барьер для водяных паров, которые могут легко проходить через бетон. Водяной пар повредит любую краску или напольное покрытие, нанесенное на плиту, и может значительно повысить уровень влажности в доме.

Пластиковая пленка, используемая для пароизоляции, должна иметь толщину не менее 10 мил, если вы не используете один из армированных пластиков, одобренных для этого применения. Тонкий слой стандартного полиэтилена легко повредить при подготовке и укладке бетона.

Размещение пароизоляции под плитой активно обсуждается в бетонной промышленности на протяжении двух десятилетий. Текущий консенсус в бетонной промышленности заключается в том, что при использовании пароизоляции лучшее место — непосредственно под плитой.

Проблема заключается в том, что пароизоляция замедляет высыхание влажного бетона, увеличивая время стравливания и отделки, а иногда приводит к скручиванию краев плиты. Скручивание возникает в результате того, что верхняя часть плиты высыхает быстрее, чем нижняя.

В течение многих лет многие отраслевые эксперты рекомендовали насыпать слой песка или гравия над пароизоляцией, чтобы поглощать стекающую воду и, таким образом, сокращать время отделки и скручивание. Однако оказалось, что это создает больше проблем, чем решает. Вода задерживалась в «промокательной бумаге» из песка или гравия в течение длительных периодов времени, что приводило к высокому уровню влажности в плите и подвале, что вызывало те самые проблемы, которые пароизоляция должна была решить. Размещение пароизоляции под изоляцией создает аналогичные проблемы, задерживая воду.

Подрядчики по бетонным работам приспособились к использованию пароизоляционных материалов, изменив свои смеси, добавив немного больше армирования в нижней части плиты и используя хорошо отсортированный уплотненный заполнитель под плитой. В целом снижение содержания воды и водоцементного отношения решит большинство проблем отделки.
