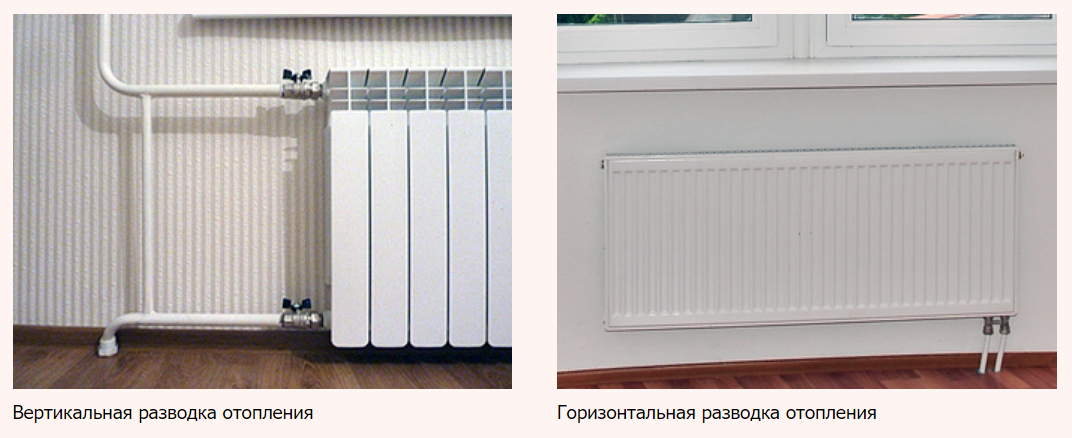

Вертикальная разводка системы отопления: Вертикальная разводка системы отопления — преимущества, недостатки, необходимые радиаторы и комплектующие

Вертикальная разводка системы отопления — преимущества, недостатки, необходимые радиаторы и комплектующие

Вертикальная система отопления представляет собой сеть обогрева, у которой подключение радиаторов осуществляется к вертикальным стоякам. В зависимости от особенностей конструкции она может использоваться и в частных домах высотой в 2-3 этажа, и в многоквартирных зданиях. Благодаря расположению магистральных труб вертикальная система отличается минимальными потерями тепла.

Особенности вертикальной системы обогрева

Вертикальная разводка системы отопления применяется как в автономных, так и в централизованных сетях обогрева. По способу транспортировки рабочей среды по трубопроводу она может быть с естественной или принудительной циркуляцией. В первом случае перемещение теплоносителя осуществляется за счет разницы в плотности. В малоэтажных домах с автономной сетью обогрева с принудительной циркуляцией движение рабочей среды происходит благодаря насосу, а при наличии централизованных коммуникаций — из-за перепадов давления.

По варианту подачи теплоносителя различают следующие вертикальные системы отопления:

• с верхней разводкой. Прокладка трубопровода для таких сетей осуществляется на чердаке или под потолком;
• с нижней разводкой. Монтаж магистралей для транспортировки рабочей среды выполняется через подвал или в стяжке пола.

По сравнению с горизонтальной системой отопления вертикальная сеть обогрева не склонна к образованию воздушных пробок и позволяет контролировать температурный режим батарей. ТМ Ogint предлагает большой выбор термостатических клапанов и термостатических элементов, с помощью которых можно установить и поддерживать в помещении комфортный микроклимат.

В зависимости от нюансов конструкции вертикальная сеть обогрева бывает однотрубной или двухтрубной. При выборе определенного типа системы учитывают количество этажей здания и необходимость установки индивидуальных приборов учета тепла.

Однотрубная вертикальная система

Для однотрубной вертикальной системы характерна циркуляция теплоносителя по замкнутому контуру. Радиаторы при монтаже такой сети отопления подключаются последовательно, поэтому между степенью нагрева первой и последней батарей наблюдается существенная разница. Однако этот недостаток можно компенсировать за счет небольшой протяженности магистралей.

Для дополнительной регулировки отопительные приборы однотрубных систем комплектуются различными видами трубопроводной арматуры. В ассортименте ТМ Ogint она представлена следующими устройствами:

Чтобы обеспечить эффективное функционирование однотрубной схемы с естественной циркуляцией, целесообразно установить на батареи отопления кран Маевского с колпачком под отвертку или другой тип воздухоотводчика.

К преимуществам вертикальной однотрубной сети относятся:

• минимальный расход материалов;
• оптимальное количество теплоносителя, объем которого можно регулировать за счет подбора диаметра труб;
• возможность монтажа системы без использования циркуляционного насоса.

Однако она эффективна для небольших помещений, а для обогрева комнат площадью от 40 м² и более придется устанавливать несколько стояков, иначе сложно достичь комфортной температуры. Поэтому монтаж однотрубной вертикальной системы целесообразен в многоквартирных домах высотой не менее 5 этажей. Кроме того, необходимо наличие хорошей изоляции и комнат небольшой площади.

Двухтрубная вертикальная система

Вертикальная двухтрубная система обогрева предполагает монтаж двух магистралей для транспортировки теплоносителя. По одной из них поступает нагретая рабочая среда, а вторая выполняет функцию отвода после остывания. Поскольку радиаторы подключаются параллельно, то необходимо обеспечить прокладку трубопроводов рядом друг с другом.

Дополнительная магистраль способствует увеличению расходов на материалы и объема теплоносителя, для передвижения которого недостаточно естественной циркуляции, поскольку повышается гидродинамическое сопротивление.

Для эффективного функционирования автономные инженерные системы отопления в частных коттеджах комплектуются мощными циркуляционными насосами.

По способу подачи теплоносителя двухтрубные сети обычно бывают с верхней разводкой. Такой вариант организации отопления более эффективен и требует меньше усилий при монтаже. Система с нижней разводкой отличается трудоемкостью монтажа и сложностью эксплуатации оборудования.

Использование вертикальной двухтрубной схемы в многоквартирных зданиях обеспечивает следующие преимущества:

• возможность подачи теплоносителя одинаковой степени нагрева на все отопительные приборы, независимо от этажа;
• простоту промывки и проведения профилактических работ при подготовке трубопровода к эксплуатации.

Сеть отопления такой конструкции почти не склонна к образованию воздушных пробок. Чтобы полностью исключить вероятность их появления, можно установить один из вариантов воздухоотводчиков, предлагаемых ТМ Ogint. Для радиаторов достаточно крана Маевского, а для всей системы потребуется автоматическое устройство.

В условиях роста тарифов на обогрев жилья в многоквартирных зданиях актуальна возможность не только регулировать температуру, но и контролировать расход тепла. Двухтрубная вертикальная система отопления позволяет устанавливать внутридомовые приборы учета потребления тепловой энергии. Использование индивидуальных счетчиков расхода тепла в каждой квартире затруднено особенностями законодательства и необходимостью монтажа устройства на каждом стояке.

Ассортимент отопительного оборудования ТМ Ogint позволяет подобрать комплектующие детали для прокладки вертикальных систем разных типов. Большой выбор термостатических и запорных клапанов, а также других видов трубопроводной арматуры дает возможность создать эффективную сеть обогрева с минимальными затратами. Высокое качество продукции обеспечивает функционирование систем отопления в течение длительного времени.

Вертикальная разводка системы отопления многоквартирного дома

При разводке труб отопления применяются различные схемы, определяющие особенности функционирования системы, расходы материалов, методы подключения радиаторов. Схема разводки отопления в современном многоквартирном доме, как правило, выполняется по вертикальной технологии, наиболее полно удовлетворяющей требованиям нестандартных планировок.

Основные особенности

Вертикальная схема отличается от горизонтального аналога, в первую очередь, незначительными потерями тепла. Эта особенность – заслуга тщательно продуманного расположения магистральных труб, которые функционируют как стояки.

Интересно, что своим появлением данная методика обязана новым строительным стандартам в стране. Изначально она не была широко распространена, что связано с определенными нюансами установки. Дело кардинально изменилось, когда в СССР стали активно возводиться пятиэтажные хрущевки, площадь квартир в которых была невелика, а потому в горизонтальной разводке не было никакой необходимости. С целью экономии и была создана вертикальная методика, характеризующаяся рядом нюансов:

• По вертикали идут несколько стояков с циркулирующим теплоносителем, к которым подключаются радиаторы;
• Каждый из радиаторов может настраиваться по отдельности;
• В помещения теплоноситель попадает по отдельному контуру.

К чему следует готовиться?

Если говорить о частных коттеджах, то такая разводка отопления может использоваться и там, но хозяевам нужно подготовиться к встрече с некоторыми сложностями. Пример такой проблемы – большинство батарей на современном рынке ориентировано на подключение к горизонтальным системам, имеют соответствующее расположение патрубков, технологических отверстий и секций. Таким образом, схема, в идеале, нуждается в особых радиаторах, ориентированных именно на вертикальный монтаж.

Из этой особенности вытекает и другая проблема. Как известно, радиаторы лучше монтировать поближе к полу, это позволит наладить эффективный воздухообмен без лишних усилий. Холодный воздух, согласно законам физики, будет опускаться вниз, а нагретый – поднимать вверх. Вертикальный радиатор крайне трудно установить таким способом, из-за чего обогрев оказывается недостаточным.

[adinserter block=»9″][adinserter block=»20″]
Впрочем, минусы на этом не заканчиваются. Описанную проблему еще можно решить, если несколько увеличить длину патрубков, ведущих к радиатору. Если же придерживаться классической реализации схемы, то появляется еще один недостаток. Заключается он в том, что вертикальные трубчатые радиаторы четко привязаны к проложенным стоякам. Если помещение не отличается большой площадью, то никакого дискомфорта жильцы не ощутят. Если же площадь комнаты около 40 квадратов при 2 наружных стенах, то не обойдется без монтажа сразу двух стояков, иначе будет достаточно холодно. Итак, вертикальная разводка системы отопления современного многоквартирного дома выгодна в следующих случаях:

• Число этажей больше или равно пяти;
• Каждое отдельное помещение отличается небольшой площадью;
• Достаточная теплоизоляция стен.

Если говорить об учете тепловой энергии, то рекомендуется устанавливать счетчик непосредственно на стояк.

Читайте более подробно: Схема и монтаж двухтрубной системы отопления.

Выбираем количество труб

Схема может предполагать наличие одной или двух труб:

• Вариант с одной трубой подразумевает, что циркуляция теплоносителя происходит по замкнутому контуру, а радиаторы подключены последовательно. Эта конструктивная особенность приводит к тому, что температура последней батареи окажется ниже, чем у первых устройств. Тем не менее, при небольшой протяженности контура этот недостаток естественным образом исправляется. Как дополнительный способ регулировки можно пользоваться кранами между патрубками радиаторов. Минимальные объемы материалов для формирования системы, отсутствие нужды в циркуляционном насосе, небольшой объем циркулирующего теплоносителя – эти свойства можно отнести к преимуществам технологии.
• Двухтрубная схема основана на монтаже двух контуров. Первый используется для подачи теплоносителя к радиаторам, второй же отправляет остывшую воду к котлу для нового нагрева. При прокладке необходимо помнить, что трубы должны идти рядом друг с другом, ведь радиаторы подключаются параллельно. Дополнительная труба увеличивает общий объем используемого теплоносителя, нередко поступление его самотеком невозможно, а потому приходится устанавливать циркуляционный насос. Впрочем, при некоторых неудобствах монтажа, система является более надежной, нежели первый вариант, так как исключается образование воздушной пробки.

Горизонтальный вариант

Для полноты картины стоит рассмотреть и горизонтальную методику разводки. Ее преимущества выглядят следующим образом:

• В случае аварийной ситуации имеется возможность отключения только поврежденной батареи. Метод также удобен при смене отопительных приборов в отдельно взятой квартире, нет нужды в перекрытии целого стояка.
• Имеется возможность установки счетчиков энергии в каждой квартире, благодаря чему жильцы смогут отрегулировать работу батарей так, чтобы она была и экономичной, и способствовала формированию оптимального микроклимата. Например, при длительной командировке или отпуске температура в помещении искусственно понижается.
• Методика независима от остальных квартир в доме, а потому владелец обустраивает отопление в полном соответствии с личными требованиями. В квартире отсутствуют стояки, а отдельные трубы могут прокладываться в нишах, что ценно при формировании дизайнерских интерьеров.
• Считается, что подобная технология более долговечна.
• Трубы прокладываются не в стенах, а в специальных нишах и гофрах. Такой подход оптимален с точки зрения ремонтопригодности, облегченную конструкцию можно без труда разобрать, чтобы добраться до аварийного участка.

Таким образом, жилой дом может снабжаться теплом по любой из описанных схем. Для того чтобы сделать оптимальный выбор, необходимо принять во внимание все нюансы, положительные и отрицательные стороны решений. Даже вертикальный вариант, который, как может показаться, проигрывать горизонтальному аналогу, в многоэтажном доме гарантирует эффективный обогрев при небольших финансовых вложениях на этапах монтажа.

Горизонтальная И Вертикальная Разводка Системы Отопления

Существует две системы разводки труб, через которые прокачивается теплоноситель для отопления квартир многоквартирного дома. Вертикальная система разводки и горизонтальная. Чем отличаются одна от другой будет написано в этой статье. Вот как они выглядят:

Вертикальная разводка однотрубная:

Вертикальная разводка двухтрубная:

Каждый радиатор на данных рисунках символизирует отдельную комнату в квартире. Такие системы разводки труб ставились в советское время главным образом из-за того, что они позволяют существенно экономить на трубах. Сейчас не будем говорить о других преимуществах и недостатках таких систем, а скажем главное.

В однотрубной вертикальной системе разводки установить тепловой квартирный счетчик, к сожалению, будет сложно. В двухтрубной вертикальной системе отопления установка теплового счетчика иногда возможна, хотя это будет сделать вдвойне сложней. Тут теплосчетчик должен будет стоять в каждой вашей комнате. Сколько комнат – столько и счетчиков. Места возможной установки теплосчетчиков показаны на рисунке вверху.

Сложность в установке будет заключаться еще и в том, что Вы встретите очень сильное сопротивление со стороны УК. Они будут категорически против установки теплосчетчиков. Если силы и терпения им противостоять у Вас есть- боритесь. Борьба стоит этого.

Кстати, многие задают странный вопрос- а если в квартире или частном доме есть теплый пол, другими словами есть подсоединение теплого пола к системе отопления частного дома или многоквартирного дома, как это будет влиять на показания теплового счетчика? Ответ очень прост- ни как. Теплый пол фактически является является обычным радиатором отопления, которые в доме или квартире уже стоят. Расход тепла, который будет происходить через этот теплый пол будет суммироваться с расходом тепла, который происходит через радиаторы отопления. Вот и все.

Горизонтальная разводка периметрального типа:

Горизонтальная разводка радиального типа:

Последнее время горизонтальные разводки в системах отопления ставятся во многих новых многоквартирных домах. Если Вы обладаете горизонтальной разводкой любого типа, вы однозначно можете поставить у себя в квартире индивидуальный счетчик тепла. Противостояний со стороны УК сделать это будет меньше, но они все равно будут. Будьте к этому готовы.

Тепловой счетчик должен устанавливаться на прямом или обратном трубопроводах квартиры. Правильное место установки- сразу, где в магистральные стояки дома, врезаются трубы подающего (прямого) и обратного трубопроводов квартиры.

Вертикальная и горизонтальная разводка системы отопления

От типа разводки системы отопления в квартире или доме напрямую зависит уровень теплообеспечения. Самыми распространенными схемами являются однотрубная и двухтрубная горизонтальная система отопления.

Виды разводки

Устройство системы отопления

В любой квартире все элементы отопительной системы подсоединяются по той или иной схеме. Трубопровод может иметь вертикальную или горизонтальную разводку.

В первом случае основной лежак проходит в подвале. От него отходят стояки меньшего диаметра, к которым подключаются трубы и радиаторы в квартире. Основное преимущество вертикальной разводки — ее дешевизна и простота.

Вертикальная разводка

Однотрубная вертикальная система может иметь верхнюю или нижнюю разводку. Оба вида обладают своими техническими особенностями. При монтаже однотрубной вертикальной системы с верхней разводкой труб подающий трубопровод прокладывается в чердачном помещении или на техническом этаже. Из лежака теплоноситель по последовательно подключенным стоякам подается в квартиры.

Такая система отличается статичностью. Масштабировать ее, изменяя количество радиаторов и устанавливая регуляторы, не получится. Она способна обеспечить экономию труб при монтаже, но требует установки большого количества нагревательных приборов. Однотрубные вертикальные системы хорошо подходят для проектов, предусматривающих естественную циркуляцию теплоносителя.

Двухтрубная система с нижней разводкой имеет подающий трубопровод и обратку. Они прокладываются по поверхности пола или в полу, например, в стяжке. При реализации такой системы теплоноситель поступает в каждую батарею независимо. Не лишена нюансов и такая схема. Каждый радиатор обязательно должен иметь кран, через который можно спустить воздух.

В отличие от однотрубных систем, двухтрубные относятся к регулируемым схемам. Построенные подобным образом коммуникации позволяют отключить любой нагревательный прибор в сети. Не характерен для них и перерасход радиаторов, но общая протяженность трубопровода будет значительно больше по сравнению с однотрубной схемой. В многоквартирных домах двухтрубная система имеет еще один нюанс.

Установить индивидуальный теплосчетчик здесь практически невозможно. А использование общедомовых счетчиков тепла выгодно в основном для жильцов первых этажей.

Горизонтальная разводка

Основой горизонтальной разводки является подающий стояк, проходящий через все этажи. К стояку подключаются лежаки, подающие тепло в отдельные квартиры. Использование горизонтальной разводки требует тщательного утепления стояка, так как здесь возникают значительные теплопотери. Для максимально возможного сокращения потерь тепла стояки нередко устанавливают в специально оборудованных шахтах.

Однотрубные схемы имеют узкую область применения — обогрев помещений большой площади. Поэтому в жилых домах они практически никогда не монтируются. Горизонтальная двухтрубная система хорошо подходит для обеспечения теплом многоквартирных домов.

Монтаж двухтрубной системы отопления в общих чертах выглядит следующим образом:

• От главного подающего стояка по каждому этажу прокладываются подающая труба и обратка, а также подключаются радиаторы.
• На всех радиаторах без исключения монтируется запорная арматура.

Важное преимущество схемы — возможность поэтажного подключения/отключения тепла. Лежаки можно проложить в стяжке пола. Такая схема позволяет использовать радиаторы с нижним подключением. Все это хорошо сказывается не только на теплообеспечении, но и на эстетической привлекательности квартир. Нельзя не отметить и еще один важный факт — возможность установки индивидуальных теплосчетчиков.

При всех своих неоспоримых достоинствах система не идеальна. Сложность заключается в необходимости установки компенсаторов при значительной протяженности ветки магистрали. Усложняется и эксплуатация системы в целом, так как установка запорной арматуры и воздушных кранов требуется на каждом радиаторе без исключения.

Коллекторная разводка

Схема разводки отопления в частном доме

Отдельно стоит рассказать еще об одной популярной схеме разводки — это двухтрубная коллекторная поэтажная система. Ее особенность заключается в монтаже подающего и обратного коллекторов на каждом этаже. Как и в случае уже описанного варианта, сердцем системы является общий подающий стояк. При большом количестве потребителей в доме допускается установка нескольких стояков. На каждом этаже монтируется два коллектора — подающий и обратный, а уже от них идут трубопроводы, подводящие теплоноситель к радиаторам.

В отличие от традиционных вариантов, коллекторная поэтажная схема обладает значительной протяженностью трубопровода. Учитывая, что для монтажа схемы применяются металлопластиковые трубы, реализация такого проекта оказывается дороже обычных вариантов.

Важно! Несмотря на этот недостаток коллекторные схемы с точки зрения эксплуатационных особенностей значительно эффективнее и проще других вариантов. Это делает их все более популярными не только в многоэтажном, но и в индивидуальном строительстве.

Двухтрубная коллекторная система гарантирует равномерную подачу тепла во все помещения. Для сравнения стоит вспомнить принцип работы однотрубных схем. В них подача и отвод тепла осуществляется по одной трубе, а радиаторы подключаются параллельно. По мере продвижения по трубопроводу теплоноситель остывает. В результате — чем дальше располагаются радиаторы от подающей трубы, тем холоднее в них вода, и, как следствие, ниже температура воздуха в помещении. Установить регуляторы в таких схемах подключения невозможно. Поэтому даже в пределах одной квартиры нельзя добиться равномерного тепла.

Двухтрубные схемы позволяют свести этот недостаток к минимуму. Остывший теплоноситель отводится из системы по обратке. Вода не остывает при продвижении от радиатора к радиатору, а значит, во всех помещениях будет приблизительно одинаковая температура. Такие тепловые показатели обеспечивают максимально комфортный микроклимат в квартире. Нельзя забывать и того, что в таких системах можно установить регуляторы температуры. А это дает не только комфорт, но также экономию и эффективное расходование средств. В целом монтаж дорогостоящей коллекторной схемы окупается в течение 2–3 отопительных сезонов.

Особенности коллекторной схемы

Установка систем отопления

Важными отличиями двухтрубных лучевых (коллекторных) систем являются:

• Гибкость и масштабируемость схемы.
• Возможность установки терморегуляторов на каждый радиатор.
• Необходимость обеспечения принудительной циркуляции теплоносителя с использованием циркуляционных насосов.
• Каждый контур — это отдельная система, имеющая дополнительное оборудование и автоматику.
• Не требуется установка воздухоотводов на радиаторы.
• Высокая надежность системы, сокращение количества аварий и протечек.
• Высокая устойчивость к гидроударам.

2. Вопросы эстетики

Говорить об экономических и эксплуатационных преимуществах горизонтальных двухтрубных коллекторных систем можно очень долго, но нельзя не отметить и еще одно их преимущество — эстетичность. Современный человек ценит комфорт. Даже недорогой ремонт делается, если не с привлечением дизайнера, то хотя бы с использованием последних дизайнерских трендов. Наличие стояков по всей квартире плохо соседствует с современным дизайном. В старых домах вопрос стояков усугубляется еще одной немалой проблемой — постоянными подтеками, протечками, способными убить любой, даже самый лучший и дорогостоящий ремонт.

Монтаж систем отопления

В двухтрубных коллекторных схемах все трубопроводы прокладываются в стяжке пола. Они не просто не портят квартиру — их абсолютно не видно. Укладка труб в стяжку возможна благодаря применению современных материалов — пластика и металлопластика. Они не подвержены коррозии, не боятся низких температур и даже замерзания теплоносителя.

Горизонтальные лучевые схемы позволяют еще и обеспечить действительно высокий комфорт в каждом помещении благодаря возможности установки теплорегуляторов. Температура дома регулируется в зависимости от того, какая погода за окном. Результатом является высокая энергоэффективность системы.

Заключение

Среди всех существующих схем монтажа теплосетей лучшим вариантом остается горизонтальная лучевая двухтрубная система. Несмотря на более высокую стоимость монтажа она пользуется все большей популярностью не только в многоэтажном, но и в частном домостроении. Подобная популярность коллекторных схем объясняется уникальным сочетанием отличных технических, эксплуатационных, экономических и эстетических показателей.

Разводка труб отопления в квартире

Здесь вы найдете все по такой теме как разводка труб отопления в квартире: схемы лучевой (коллекторной) и горизонтальной системы в многоквартирном доме, а также преимущества каждого способа и полезное видео.

Качественному обогреву квартиры всегда предшествуют предварительные расчеты, выбор схемы, способ разводки, покупка радиаторов, труб и котлов, то есть все то, что в совокупности создает уютную и теплую атмосферу зимой.

Разводка системы отопления в многоквартирном доме играет не последнюю роль в данном процессе, поэтому важно знать, какие типы ее бывают, преимущества и недостатки каждого из них.

Горизонтальная система

Как правило, при составлении схемы обогрева высотного здания инженеры теплосети опираются на требования, указанные в СНиП. Если обратиться к ним, то там сказано, что когда горизонтальная разводка системы отопления в многоквартирном доме используется при наличии централизованного обогрева, то она обязана обладать качественной подачей теплоносителя и его учетом.

Данный тип подачи воды эффективен, если позаботится о необходимом уровне напора в системе.

В некоторых многоэтажках встречаются однотрубные горизонтальные схемы с нижней подачей, поэтому нужно учитывать, что чем дальше находится радиатор от центрального стояка, тем больше в нем будет элементов.

В том случае, если горизонтальная схема разводки отопления в многоквартирном доме применяется при индивидуальном обогреве жилья, нужно заранее продумать, как будет при наличии нижней разводки подаваться теплоноситель: естественным путем или принудительно.

В первом случае затраты сводятся к минимуму, так как не нужен циркуляционный насос, воздухоотводчики и специальный расширительный бачок. Подобная система подачи воды отличается надежностью, так как не потребуется повышать давления в трубах. Недостатком естественной циркуляции является долгий нагрев помещений, поэтому ее используют только в домах не выше двух этажей.

Для второго способа подачи теплоносителя применяется циркуляционный насос, который обеспечивает его быстрое перемещение по всей системе.

Если используется двухтрубная система обогрева при горизонтальной разводке, то это позволяет контролировать количество воды во всех батареях.

В основе горизонтальной схемы находится стояк, который протянут через все здание. Чтобы избежать теплопотерь, он должен быть хорошо изолирован. От этого стояка на всех этажах монтируются обратка и подающая труба в помещения, а батареи снабжаются запорными устройствами.

Если при горизонтальной разводке установить радиаторы с нижним типом подключения, то все трубы можно спрятать в пол.

Вертикальная схема

Верхняя разводка системы отопления многоквартирного дома наиболее эффективна при 2-хтрубной системе подачи теплоносителя. Ее преимущество в том, что она не статична и может регулироваться, например, удлинять радиаторы, добавляя им элементы.

При верхней разводке подающая труба устанавливается на так называемом техническом этаже или чердаке. Оттуда теплоноситель направляется в квартиры. Недостатком верхней разводки являются частое завоздушивание системы, поэтому батареи должны быть снабжены краном Маевского.

Разводка труб отопления в квартире: лучевая (коллекторная)

Поэтажная система отопления очень эффективна. При этом применяется коллекторная разводка с двухтрубной схемой. В ее основе находится общий стояк, к которому подведен обратный и подающий коллекторы на всех этажах. От них в квартиры идут трубы, подающие теплоноситель.

Этот тип разводки требует большого количества труб из металлопластика, что несколько удорожает отопительную систему. Компенсируется этот недостаток качеством подачи тепла и более высоким уровнем эксплуатации системы в целом.

Кроме качества обогрева, подобная разводка отопления в квартире позволяет установить термостаты, что немаловажно для экономии средств.

Преимущество разводки:

1. Надежность, долговечность и устойчивость системы. Ей практически не страшны гидроудары, что уберегает ее от аварий и протечек.
2. Схему можно расширять или сокращать, в зависимости от квартир на этаже.
3. Лучевая разводка системы отопления в многоквартирном доме позволяет установить регуляторы температуры на всех батареях.
4. Каждый коллектор – это отдельная система, оборудованная необходимой автоматикой и элементами.

Отдельным преимуществом 2-хтрубной лучевой схемы является разводка отопления в квартире по полу. Вся прокладка труб ведется под стяжку, именно поэтому используются материалы высшего качества. Металлопластик не боится коррозии, прочный и надежный.

Коллекторная разводка позволяет следить за нагревом радиаторов и при необходимости выключать некоторые из них, не мешая работать остальным. Это делает подобный тип подключения отопления в квартиры наиболее популярным, несмотря на его высокую стоимость.

Существуют 2 вида лучевой разводки: с естественной и принудительной циркуляции теплоносителя. Как правило, первый не применяется в высотных зданиях.

Для того чтобы была проведена подобная разводка отопления многоквартирного дома, требуется наличие чернового пола, что подразумевает либо капитальный ремонт, либо жилье в новострое, либо снятие напольного покрытия и удаление стяжки, что еще больше удорожит систему.

Исходя из вышесказанного, можно сделать вывод, что наиболее эффективной, практичной и эстетически красивой является лучевая горизонтальная разводка. Несмотря на ее стоимость, она становится все более популярной у владельцев квартир и частных домов.

Горизонтальная разводка с двухтрубной схемой так же выгодный вариант обогрева жилья, хотя и не позволяющий при необходимости отключать отдельные элементы системы.

Полезное видео

Рекомендуем:

• Вальцовка для медных труб: для чего она нужна, инструменты для вальцовки и развальцовки труб из меди
• Керамическая плитка для камина: как выбрать, виды и типы плитки для отделки, технология облицовки, а также фото-материалы
• Медно-алюминиевые радиаторы отопления: преимущества обогревателей, модели батарей (ребристые, секционные, литые, монолитные и трубчатые), электрическое отопительное устройство из алюминия
• Система отопления в многоквартирном доме: плюсы и минусы верхнего разлива, причины слива носителя, погодозависимая автоматика, шайбирование теплосетей

Вертикальная однотрубная система отопления

Вертикальные однотрубные системы водяного начали применяться с начала 50-х гг, и получили широкое распространение при строительстве жилых многоэтажных зданий. Они могут выполняться с верхней и нижней разводкой, а так же  с «опрокинутой» циркуляцией. Отопительные приборы могут присоединяться к стояку с одной (одностороннее подключение) или с двух (двустороннее подключение) сторон.

Подключение конкретного прибора к стояку может быть проточным и с обходными участками (байпасами).

Вертикальные однотрубные системы отопления рекомендуется применять в системах с тупиковой схемой движения теплоносителя в магистралях трубопровода.

Вертикальные однотрубные системы с нижней разводкой

Такие системы выполняются с П-образными (схема а) и Т-образными (схема б) стояками. Их можно применять в жилых зданиях с чердаками и без, выстой в 3 и более этажа.

На первом рисунке (П-образный стояк) радиаторы 1 и 6 присоединены  к стояку по проточной схеме. Батареи 2 и 5 подключены через байпас, смещенный от оси стояка. Обогреватели 3 и 4 имеют осевые замыкающие (обходные) участки. Стоит отметить, что затекание воды в приборы лучше при использовании смещенных (от оси стояков) обходных участков (приб. 2 и 5), и при этом обеспечивается компенсация температурного расширения стояков. Обычно в системе применяется какой-либо один (иногда два) вариант подключения.

Отопительные приборы в проточных (приб. 1 и 6) однотрубных системах на нижних этажах должны иметь больше секций по сравнению с приборами верхних этажей.

Так же на схемах показаны различные варианты установки вентилей для отключения приборов от системы.

В П- образных системах теплоноситель поднимается по одному стояку и сразу отдаёт тепло в радиаторах. Поэтому во втором стояке температура воды будет ниже и для получения требуемой теплоотдачи потребуется большее количество секций.

В стояке с Т-образной разводкой вода сначала поднимается вверх, после чего распределяется по двум обратным стоякам и потому понижение температуры теплоносителя будет более равномерным.

Вертикальные однотрубные системы с верхней разводкой

Схемы с верхней разводкой характеризуются большой гидравлической устойчивостью и применяются в зданиях с количеством этажей от 4 до 9 и более. Они могут использоваться как с проточными стояками, так и с  обходными участками (осевыми или смещенными), с односторонним (схема 1) или двусторонним (схема 2) присоединением приборов к стояку.

В таких системах основная магистраль проходит на чердаке или верхнем этаже, а к ней подключаются вертикальные стояки отопления.

Данная схема доставляет теплоноситель в последующие по ходу движения приборы со сниженной температурой. В зависимости от способа подключения (проточный или с байпасом) в нижерасположенных приборах температура воды будет больше или меньше отличаться от температуры в верхних радиаторах. Поэтому в последних на стояке приборах отопления понадобится больше секций, чтобы добиться требуемой теплоотдачи.

Видеоролик о вертикальной однотрубной системе с верхней разводкой (вертикальной ленинградке) в многоэтажном доме.

На третьей схеме представлена система с «опрокинутой» циркуляцией. Они применяются в зданиях повышенной этажности (10 этажей и более). Стояки в таких системах могут быть проточными или со смещенными обходными участками (осевые обходные участки не применяются). Присоединение приборов к стояку может быть односторонним и двусторонним.

В системах с опрокинутой циркуляцией не рекомендуется применять колончатые стальные и чугунные радиаторы.

Однотрубная система отопления с верхней разводкой в двухэтажном доме

В такой системе горячая вода подается к приборам двух этажей по одной подающей трубе, а охлажденная в приборах вода отводится общей обратной трубой.

На схеме изображена однотрубная (хотя, её уже можно назвать комбинированной) система отопления двухэтажного дома, с верхней разводкой, с двусторонним и односторонним подключением приборов, с естественной циркуляцией теплоносителя и открытым расширительным баком. Данную схему можно реализовать и с закрытым расширительным баком и принудительной циркуляцией. Бачек можно будет расположить поближе к котлу, а насос поставить после объединения обратных линий.

Однотрубные системы характеризуются простотой и экономичностью при монтаже, затраты на их содержание также меньше.

Для жилых зданий однотрубная система отопления с верхней разводкой более целесообразна, чем система с нижней разводкой.



Горизонтальная разводка труб — Навигатор

Горизонтальная разводка труб отопления и водоснабжения в новостройках – сегодня почти норма. На каждую квартиру один вход для воды и вход/выход для отопления, и все трубы под полом.

Название говорит само за себя – разводка по квартире выполнена в горизонтальной плоскости и расположена внутри стяжки пола. Из-под пола к радиатору подводится теплоноситель, и именно из-под пола выходят белые пластиковые трубы горячей и холодной воды в кухне, санузле и ванной комнате. Формально, подача воды осуществляется по одному общему стояку, который находится в технологической нише в подъезде либо в специальном техническом помещении. На каждом этаже есть коллектор, от которого прокладывается разводка в каждую квартиру. Здесь же стоят счетчики воды и тепла.

Преимущества горизонтальной разводки труб:

1. Экономия полезного пространства в квартире. Нет стояков около окон, уродующих облик комнаты и мешающих установке мебели. Эстетика и возможность воплотить любые дизайнерские решения оформления окон и прилегающего пространства.
2. Наличие одного «входа» воды в квартиру существенно удешевляет и упрощает установку системы дополнительной фильтрации воды.
3. При возникновении аварийной ситуации квартира легко и без вызова сантехника отключается от системы водоснабжения или отопления. Отключение всего стояка, как это было раньше, не требуется. При этом отключение одной квартиры никак не влияет на температуру теплоносителя или водоснабжение соседних квартир.
4. Можно устанавливать терморегуляторы на радиаторы отопления и «настраивать» микроклимат своей квартиры. В домах с вертикальной разводкой это делать было нельзя, так как ограничение доступа теплоносителя в радиатор одной квартиры стояка автоматически снижал температуру батарей во всех квартирах этого стояка. Поэтому раньше все должны были дружно терпеть «сентябрьскую жару», когда только «дали пар», так как возможности снизить температуру не было. При этом не сбрасываем со счетов и вопрос экономии: при наличии терморегуляторов в квартире собственник не переплачивает за «лишнее» тепло, а просто ограничивает его подачу в квартиру.

Текст предоставлен порталом ingraficon.ru

(PDF) Сравнение горизонтального и вертикального распределения тепла в многоэтажных зданиях

Авторские права: Trans Tech Periodicals, опубликованные Trans Tech Publications Ltd, Churerstrasse 20, CH-8808 Pfaffikon, Switzerland.

Горизонтальное и вертикальное распределение тепла в многоэтажных домах

ЛЕВЫЙ Рэзван Корнелиуа и ПОПЕСКУ Даниэлаб

Кафедра гидравлической механики и гидравлических машин, Технический университет

«Георге Асаки» из Ясс, бул.D. Mangeron нет. 59A, 700050, Румыния

[email protected], [email protected]

Ключевые слова: горизонтальное распределение тепла, вертикальное распределение тепла, сбалансированное и несбалансированное отопление.

Сеть

, балансировочный клапан, клапан регулирования перепада давления.

Аннотация. В статье изучается влияние реализации международной политики на индивидуальные измерения

потребителей, получающих электроэнергию из систем централизованного теплоснабжения. В работе сравниваются тематические исследования

горизонтального и вертикального распределения отопления помещений в многоэтажных зданиях.Кроме того, в центре внимания находится эффект

гидравлической балансировки с помощью клапанов и регуляторов перепада давления. Результаты документа

показывают, что потеря давления в горизонтальной сбалансированной распределительной сети ниже, чем в вертикальной сбалансированной распределительной сети

. Таким образом, горизонтальное распределение

одновременно является энергоэффективным и соответствует рекомендациям по устойчивому развитию, касающимся справедливого распределения и учета

тепла.

Введение

В соответствии с новой Европейской Директивой [1] все потребители, питающиеся от систем централизованного теплоснабжения

, должны иметь возможность индивидуального учета. Наиболее распространенный способ распределения тепла

в многоэтажных домах в Румынии — это вертикальные трубопроводы, напрямую соединенные с радиаторами

[2]. Проблема в том, что в этом случае невозможно провести индивидуальный учет. Чтобы следовать международным рекомендациям

, необходимо реализовать другой способ распределения тепла — горизонтальный

.Горизонтальное распределение потоков жидкости к радиаторам можно осуществить, подключив всю трубопроводную сеть

квартиры к вертикальному трубопроводу, расположенному на лестничной клетке, где размещены приборы учета

[3]. Это решение позволяет жителям контролировать количество потребляемой

тепла и температуру в помещении.

На этапе проектирования номинальные значения расходов жидкости используются для расчета диаметров труб

.В настоящее время расход жидкости в здании сильно меняется в рабочих условиях, потому что потребность в тепле

регулируется термостатическими клапанами. Поскольку на практике расходы жидкости не являются постоянными

, гидравлическая балансировка больше не может быть реализована путем принятия условий установившегося состояния.

Для поддержания баланса сети в нестабильных условиях необходимы дополнительные устройства: балансировочные клапаны

, расположенные на подающем трубопроводе, и регуляторы перепада давления, размещенные на обратном трубопроводе.Два устройства

соединены друг с другом капиллярной трубкой [4].

В данной статье анализируется распределение тепла с учетом нескольких тематических исследований

, соответствующих 4, 5, 6 … 10 этажным зданиям. Для каждого типа зданий были изучены четыре случая:

вертикальное распределение через несбалансированную систему, вертикальное распределение через сбалансированную систему,

горизонтальное распределение через несбалансированную систему, горизонтальное распределение через сбалансированную систему

.

Описание практических примеров

Целью статьи является анализ энергоэффективности двух типов тепловых распределительных сетей

внутри здания: горизонтальной и вертикальной конфигурации. Для каждого из них были изучены две ситуации

, до и после установки оборудования для гидравлической балансировки.

План этажа представлен на рис. 1.

Вертикальное распределение тепловых свойств неглубоких грунтов в различных геологических условиях в Хорватии

Автор

Перечислено:

• Сольдо, Владимир
• Бобан, Лука
• Борович, Сташа

Abstract

Тепловые насосы в сочетании с вертикальными скважинными теплообменниками используют землю в качестве источника или поглотителя тепла для обогрева или охлаждения.Правильный выбор размеров скважинного теплообменника требует понимания теплофизических свойств грунта, окружающего скважины.

Рекомендуемая ссылка

Сольдо, Владимир и Бобан, Лука и Борович, Сташа, 2016. « Вертикальное распределение тепловых свойств неглубоких грунтов в различных геологических условиях в Хорватии ,» Возобновляемая энергия, Elsevier, vol. 99 (C), страницы 1202-1212.

Обозначение: RePEc: eee: renene: v: 99: y: 2016: i: c: p: 1202-1212
DOI: 10.1016 / j.renene.2016.08.022

Скачать полный текст от издателя

Поскольку доступ к этому документу ограничен, вы можете поискать его другую версию.

Ссылки на IDEAS

1. Прокладка, B.O. И Парк, С.-Х., 2013. « Теплопроводность грунта для (геотермальных тепловых насосов) GSHP в Корее ,» Энергия, Elsevier, т. 56 (C), страницы 167-174.
2. Спитлер, Джеффри Д. и Гелин, Сигильд Э.А., 2015. « Тестирование теплового отклика для систем тепловых насосов, работающих на земле — исторический обзор », Обзоры возобновляемой и устойчивой энергетики, Elsevier, vol. 50 (C), страницы 1125-1137.
3. Раймонд, Жасмин и Ламарш, Луи и Мало, Мишель, 2015 г. « Демонстрация первого теплового отклика с использованием источника малой мощности», Прикладная энергия, Elsevier, т. 147 (C), страницы 30-39.
4. Ли, Чулхо и Парк, Мунсео и Нгуен, Тэ-Бао и Сон, Бёнху и Чой, Чон Мин и Чой, Хансок, 2012.« Оценка производительности вертикальных грунтовых теплообменников с замкнутым контуром путем проведения испытаний теплового отклика на месте », Возобновляемая энергия, Elsevier, vol. 42 (C), страницы 77-83.
5. Рот, П., Георгиев, А., Буссо, А., Барраза, Э., 2004. « Первое определение тепловых свойств грунта и скважины на месте в Латинской Америке ,» Возобновляемая энергия, Elsevier, vol. 29 (12), страницы 1947-1963.
6. Флоридес, Георгиос и Пулупатис, Панайотис Д. и Калогироу, Сотерис и Мессаритис, Вассилиос и Панайидес, Иоаннис и Зомени, Зомения и Партасидес, Джордж и Лизидес, Андреас и Софоклеус, Элени и Каутс, 2013.« Геотермальные свойства земли на Кипре и их влияние на эффективность наземных тепловых насосов », Возобновляемая энергия, Elsevier, vol. 49 (C), страницы 85-89.
7. Байер, Питер и де Пали, Майкл и Бек, Маркус, 2014 г. « Стратегическая оптимизация скважинного теплообменника для сезонного геотермального нагрева и охлаждения ,» Прикладная энергия, Elsevier, т. 136 (C), страницы 445-453.
8. Янг, Х. и Цуй, П. и Фанг, З., 2010. « Вертикальные скважинные тепловые насосы с заземлением: обзор моделей и систем », Прикладная энергия, Elsevier, т.87 (1), страницы 16-27, январь.
9. Раймонд, Дж. И Ламарш, Л., 2013. « Моделирование испытаний теплового отклика в слоистой геологической среде », Прикладная энергия, Elsevier, т. 109 (C), страницы 293-301.
10. Иосиф Стилиану, Иосифина и Тассу, Саввас и Христодулидес, Поль и Панайидес, Иоаннис и Флоридес, Георгиос, 2016. « Измерение и анализ термических свойств горных пород для составления геотермальных карт Кипра », Возобновляемая энергия, Elsevier, vol.88 (C), страницы 418-429.
11. Acuña, José & Palm, Björn, 2013. « Распределенные испытания теплового отклика на скважинных теплообменниках« труба в трубе », Прикладная энергия, Elsevier, т. 109 (C), страницы 312-320.
12. Хан, Чанцзюань и Юй, Сюн (Билл), 2016. « Производительность системы теплового насоса в жилых помещениях в осадочных породах ,» Прикладная энергия, Elsevier, т. 164 (C), страницы 89-98.
13. Маркотт, Д. и Паскье, П., 2008. « Об оценке термического сопротивления при испытании скважинной теплопроводности ,» Возобновляемая энергия, Elsevier, vol.33 (11), страницы 2407-2415.
14. Чжан, Чансин и Го, Чжаньцзюнь и Лю, Юфэн и Конг, Сяочунь и Пэн, Дунген, 2014 г. « Обзор теплового отклика систем тепловых насосов с заземлением «, Обзоры возобновляемой и устойчивой энергетики, Elsevier, vol. 40 (C), страницы 851-867.

Полные ссылки (включая те, которые не соответствуют элементам в IDEAS)

Цитаты

Цитаты извлекаются проектом CitEc, подпишитесь на его RSS-канал для этого элемента.

Цитируется:

1. Zhang, Changxing & Song, Wei & Liu, Yufeng & Kong, Xiangqiang & Wang, Qing, 2019. « Влияние вертикального распределения температуры грунта на оценку параметров испытания теплового отклика на месте при нестабильном тепловом потоке », Возобновляемая энергия, Elsevier, vol. 136 (C), страницы 264-274.
2. Арансабаль, Нордин и Мартос, Хулио и Стегер, Хаген и Блюм, Филипп и Сорет, Хесус, 2019. « Измерения температуры вдоль теплообменника вертикальной скважины: сравнение методов ,» Возобновляемая энергия, Elsevier, vol.143 (C), страницы 1247-1258.
3. Цагаракис, Константинос П., 2020. « Мелкая геотермальная энергия под микроскопом: социальные, экономические и институциональные аспекты ,» Возобновляемая энергия, Elsevier, vol. 147 (P2), страницы 2801-2808.
4. Wilke, Sascha & Menberg, Kathrin & Steger, Hagen & Blum, Philipp, 2020. « Расширенные тесты на тепловую реакцию: обзор », Обзоры возобновляемой и устойчивой энергетики, Elsevier, vol. 119 (С).

Самые популярные товары

Это элементы, которые чаще всего цитируют те же работы, что и эта, и цитируются в тех же работах, что и эта.

1. Паскье, Филипп, 2018. « Интерпретация первых часов испытания на тепловую реакцию с использованием производной по времени от температуры », Прикладная энергия, Elsevier, т. 213 (C), страницы 56-75.
2. Чжан, Бо и Гу, Кай и Ши, Бин и Лю, Чун и Байер, Питер и Вэй, Гуанцин и Гонг, Сюлун и Ян, Лей, 2020. « Испытание теплового отклика на основе волоконной оптики с активным обогревом: демонстрация в полевых условиях », Обзоры возобновляемой и устойчивой энергетики, Elsevier, vol.134 (С).
3. БниЛам, Нури и Аль-Хури, Рафид, 2020. « Алгоритм определения параметров для наземных тепловых насосов ,» Прикладная энергия, Elsevier, т. 264 (С).
4. Спитлер, Джеффри Д. и Гелин, Сигильд Е.А., 2015. « Тестирование теплового отклика для систем тепловых насосов, работающих на земле — исторический обзор », Обзоры возобновляемой и устойчивой энергетики, Elsevier, vol. 50 (C), страницы 1125-1137.
5. Мария Изабель Велес Маркес и Жасмин Раймонд и Даниэла Блессент и Микаэль Филипп и Наталин Саймон и Оливье Бур и Луи Ламарш, 2018.« Распределенные тепловые испытания отклика с использованием нагревательного кабеля и оптоволоконного датчика температуры », Энергия, MDPI, Open Access Journal, vol. 11 (11), страницы 1-24, ноябрь.
6. Чжан, Чансин и Сун, Вэй и Лю, Юйфэн и Конг, Сянцян и Ван, Цин, 2019. « Влияние вертикального распределения температуры грунта на оценку параметров испытания теплового отклика на месте при нестабильном тепловом потоке », Возобновляемая энергия, Elsevier, vol. 136 (C), страницы 264-274.
7. Ана Виейра и Мария Альберди-Пагола, Поль Христодулидес и Сакиб Джавед, Флер Лаверидж, Фредерик Нгуен, Франческо Чечинато, Жоао Маранья и Георгиос Флоридес, Юлия Продан и Густ Ван Лизебеттен, 2017. « Описание теплового и термомеханического поведения грунта для применения в геотермальной энергии на мелководье », Энергия, MDPI, Open Access Journal, vol. 10 (12), страницы 1-51, декабрь.
8. Wilke, Sascha & Menberg, Kathrin & Steger, Hagen & Blum, Philipp, 2020.« Расширенные тесты на тепловую реакцию: обзор », Обзоры возобновляемой и устойчивой энергетики, Elsevier, vol. 119 (С).
9. Ли, Мин и Лай, Элвин К.К., 2015. « Обзор аналитических моделей теплопередачи с помощью вертикальных грунтовых теплообменников (GHE): перспектива в масштабе времени и пространства », Прикладная энергия, Elsevier, т. 151 (C), страницы 178-191.
10. Арансабаль, Нордин и Мартос, Хулио и Стегер, Хаген и Блюм, Филипп и Сорет, Хесус, 2019. « Измерения температуры вдоль теплообменника вертикальной скважины: сравнение методов ,» Возобновляемая энергия, Elsevier, vol.143 (C), страницы 1247-1258.
11. Цзя, Джи и Ли, W.L. И Ченг, Юанда, 2019. « Полевая демонстрация первого испытания теплового отклика при постоянной температуре с впрыском и отводом тепла для наземных тепловых насосных систем », Прикладная энергия, Elsevier, т. 249 (C), страницы 79-86.
12. Нянь, Юн-Ле и Ван, Сян-Ян и Се, Кун и Ченг, Вэнь-Лун, 2020. « Оценка тепловых свойств грунта для коаксиального ППТО посредством испытания распределенного теплового отклика », Возобновляемая энергия, Elsevier, vol.152 (C), страницы 1209-1219.
13. Паскье, Филипп и Маркот, Дени, 2020. « Надежная идентификация объемной теплоемкости и анализ тестов теплового отклика с помощью байесовского вывода с коррелированными остатками », Прикладная энергия, Elsevier, т. 261 (С).
14. Пол Христодулидес, Ана Виейра и Станислав Ленарт, Жоао Маранья, Грегор Видмар и Румен Попов, Александр Георгиев и Лазарос Арести и Георгиос Флоридес, 2020. « Обзор аспектов моделирования и практики мелководных геотермальных энергетических систем ,» Энергия, MDPI, Open Access Journal, vol.13 (16), страницы 1-45, август.
15. Чжан, Дунхай и Гао, Пэнхуи и Чжоу, Ян и Ван, Ицзян и Чжоу, Гоцин, 2020. « Экспериментальное и численное исследование температурного профиля подземного грунта в процессе накопления тепла ,» Возобновляемая энергия, Elsevier, vol. 148 (C), страницы 1-21.
16. Rapantova, Nada & Pospisil, Pavel & Koziorek, Jiri & Vojcinak, Petr & Grycz, David & Rozehnal, Zdenek, 2016. « Оптимизация опытной эксплуатации скважинного накопителя тепловой энергии ,» Прикладная энергия, Elsevier, т.181 (C), страницы 464-476.
17. Байер, Ричард А. и Спитлер, Джеффри Д., 2016. « Средневзвешенное значение температуры на входе и выходе в скважинных теплообменниках ,» Прикладная энергия, Elsevier, т. 174 (C), страницы 118-129.
18. Цуй, Юаньлун и Чжу, Цзе и Тваха, Ссеннога и Риффат, Саффа, 2018. « Комплексный обзор 2D и 3D моделей вертикальных грунтовых теплообменников ,» Обзоры возобновляемой и устойчивой энергетики, Elsevier, vol. 94 (C), страницы 84-114.
19. Раймонд, Жасмин и Ламарш, Луи и Мало, Мишель, 2015 г. « Демонстрация первого теплового отклика с использованием источника малой мощности», Прикладная энергия, Elsevier, т. 147 (C), страницы 30-39.
20. Чжан, Линьфэн и Чжан, Цюань и Хуанг, Гуншэн и Ду, Ясин, 2014 г. « Метод линейного среднего значения p (t) для оценки тепловых параметров скважинных теплообменников для испытания на тепловую реакцию на месте », Прикладная энергия, Elsevier, т. 131 (C), страницы 211-221.

Исправления

Все материалы на этом сайте предоставлены соответствующими издателями и авторами. Вы можете помочь исправить ошибки и упущения. При запросе исправления укажите идентификатор этого элемента: RePEc: eee: renene: v: 99: y: 2016: i: c: p: 1202-1212 . См. Общую информацию о том, как исправить материал в RePEc.

По техническим вопросам, касающимся этого элемента, или для исправления его авторов, названия, аннотации, библиографической информации или информации для загрузки, обращайтесь: (Haili He).Общие контактные данные провайдера: http://www.journals.elsevier.com/renewable-energy .

Если вы создали этот элемент и еще не зарегистрированы в RePEc, мы рекомендуем вам сделать это здесь. Это позволяет связать ваш профиль с этим элементом. Это также позволяет вам принимать потенциальные ссылки на этот элемент, в отношении которых мы не уверены.

Если CitEc распознал ссылку, но не связал с ней элемент в RePEc, вы можете помочь с этой формой .

Если вам известно об отсутствующих элементах, цитирующих этот элемент, вы можете помочь нам создать эти ссылки, добавив соответствующие ссылки таким же образом, как указано выше, для каждого ссылочного элемента. Если вы являетесь зарегистрированным автором этого элемента, вы также можете проверить вкладку «Цитаты» в своем профиле RePEc Author Service, поскольку там могут быть некоторые цитаты, ожидающие подтверждения.

Обратите внимание, что исправления могут занять пару недель, чтобы отфильтровать различные сервисы RePEc.

BeaconMorris — Маяк Моррис | Специалисты по горячей воде и пару

ОБЗОР И ХАРАКТЕРИСТИКИ ПРОДУКЦИИ

В течение многих лет компания Beacon Morris предлагала универсальные решения для всех легких коммерческих и коммерческих отопительных нужд. Наши водонагреватели и паровые водонагреватели доступны как с горизонтальной, так и с вертикальной подачей воздуха. Все нагревательные элементы, считающиеся комплексной системой распределения тепла, надежно заключены в привлекательный обтекаемый корпус с прочной эмалевой отделкой.Разработанные для потолочного монтажа, водонагреватели и паровые водонагреватели обеспечивают недорогой метод обогрева больших и малых помещений, включая:

• Склады
• Магазины
• Заводы
• Мастерские

Расширенная линейка водонагревателей Beacon — это наиболее полный вариант, доступный сегодня. Beacon Morris предлагает 23 горизонтальных и 15 вертикальных моделей для любого применения. Большинство водонагревателей Beacon Morris оснащены следующими коммерческими функциями:

• Двигатели полностью закрытого типа с тепловой перегрузкой
• Вентиляторы со статической и динамической балансировкой
• Универсальная подвесная система

СЕРИЯ HB ЖАТКА И СЕРИЙНЫЙ ТИП ГОРИЗОНТАЛЬНЫЙ ГИДРОННЫЙ БЛОК НАГРЕВАТЕЛИ

Горизонтальные водонагреватели серии

HB идеально подходят для систем горячего водоснабжения.Широкий диапазон мощности и расхода воздуха обеспечивает практически неограниченную гибкость при проектировании работы. Горизонтальные воздухонагреватели Beacon Morris доступны как в змеевиковом, так и в коллекторном исполнении. Змеевиковые агрегаты предлагают мощность от 8 030 до 35 900 БТЕ и идеально подходят для установок горячего водоснабжения с ограниченными зазорами. Горизонтальные блоки типа коллектора варьируются от 18 000 до 360 000 и могут работать как с горячей водой, так и с паром. Оба агрегата в стандартной комплектации поставляются с полностью закрытыми двигателями, взрывозащищенные двигатели являются дополнительными.

СТАНДАРТНЫЕ ХАРАКТЕРИСТИКИ

• Стандартные горизонтальные жалюзи
• Термостаты с функциями автоматического отключения и автоматического отключения вентилятора
• Катушки медь / алюминий
• Сертификат ETL
• Накладной регулятор воды (опция)
• Регулятор давления пара (опция)
• Вертикальные жалюзи (дополнительно)
• 10-летняя гарантия на теплообменник, коллектор дымохода и горелку

ВЕРТИКАЛЬНЫЙ ГИДРОННЫЙ ОБОГРЕВАТЕЛЬ СЕРИИ VB

Вертикальные воздухонагреватели серии

VB разработаны для установок, требующих подачи воздуха вниз.Предлагаемые в 15 типоразмерах, от 41 300 до 705 000 БТЕ, они могут быть преобразованы в полевых условиях в низкую мощность (увеличенный воздушный поток) для высоких потолков. Все агрегаты совместимы с режимом работы с паром или горячей водой.

Beacon Morris — лидер на рынке оборудования для водяного отопления, известный своим качеством продукции, инновационным дизайном и превосходной поддержкой клиентов.

СТАНДАРТНЫЕ ХАРАКТЕРИСТИКИ

• Медь / алюминий в рулонах
• Двигатель полностью закрытого типа
• Термостаты с функциями автоматического отключения и автоматического отключения вентилятора
• Накладной регулятор воды (опция)
• Регулятор давления пара (опция)
• Защитный кожух вентилятора OSHA (дополнительно)
• Взрывозащищенные двигатели (опция)
• 10-летняя гарантия на теплообменник, коллектор дымохода и горелку

Beacon Morris — лидер на рынке оборудования для водяного отопления, известный своим качеством продукции, инновационным дизайном и превосходной поддержкой клиентов.

Модельные оценки

динамики вертикальной структуры поглощения солнечной энергии и температурных эффектов в фоновых условиях и в сильно задымленной атмосфере по данным авиационных наблюдений

1.

Дж. Хансен, М. Сато, Р. Руди, “ Радиационное воздействие и реакция климата », J. Geophys. Res., D 102 (6), 6831–6864 (1997).

ADS Статья Google ученый

2.

А.С. Акерман, О. Б. Тун, Д. Э. Стивенс, А. Дж. Хеймсфилд, В. Раманатан и Э. Дж. Велтон, «Уменьшение тропической облачности с помощью сажи», Science 288 , 1042–1047 (2000).

ADS Статья Google ученый

3.

В. Раманатан и Г. Кармайкл, «Глобальные и региональные изменения климата из-за сажи», Nat. Geosci. 1 , 221–227 (2008).

ADS Статья Google ученый

4.

TC Bond, SJ Doherty, DW Fahey, PM Forster, T. Berntsen, BJ DeAngelo, MG Flanner, S. Ghan, B. Karcher, D. Koch, S. Kinne, Y. Kondo, PK Quinn, MC Sarofim, MG Шульц, М. Шульц, К. Венкатараман, Х. Чжан, С. Чжан, Н. Беллоуин, С. К. Guttikunda, P.K. Hopke, M.Z. Jacobson, J.W. Кайзер, З. Климонт, У. Ломанн, Дж. П. Шварц, Д. Шинделл, Т. Стурельвмо, С. Г. Уоррен и К. С. Зендер, «Ограничивая роль черного углерода в климатической системе? Научная оценка », — Ж.Geophys. Res. 118 (11), 5380–5552 (2013).

Google ученый

5.

С. Н. Трипати, А. К. Шривастава, С. Дей, С. К. Сатиш и К. Кришнамурти, «Вертикальный профиль скорости нагрева атмосферы аэрозолями черного углерода в Канпуре в Северной Индии», Атмос. Environ. 41 (32), 6909–6915 (2007).

ADS Статья Google ученый

6.

С. Рамачандран и С. Кедиа, «Аэрозоли черного углерода над городским районом: радиационное воздействие и климатическое воздействие», J. Geophys. Res. 115 , D10202 (2010).

ADS Статья Google ученый

7.

П. Д. Сафаи, М. П. Раджу, Р. С. Махешкумар, Дж. Р. Кулкарни, П. С. П. Рао и П. С. С. Девара, «Вертикальные профили аэрозолей черного углерода над городскими районами в Южной Индии», Sci. Total Environ. 431 , 323–331 (2012).

ADS Статья Google ученый

8.

M. V. Ramana, V. Ramanathan, Y. Feng, S.-C. Юн, С.-В. Ким, Г. Р. Кармайкл и Дж. Дж. Шауэр, «Потепление, вызванное соотношением черного углерода к сульфату и источником черного углерода», Nat. Geosci. 3 , 542–545 (2010).

ADS Статья Google ученый

9.

Дж. П. Шварц, Х. Старк, Дж. Р.Спакман, Т. Б. Райерсон, Дж. Пейшл, В. Х. Шварц, Р. С. Гао, Л. А. Уоттс и Д. В. Фэхи, «Скорость нагрева и затемнение поверхности из-за абсорбции аэрозоля черного углерода в крупном городе США», Geophys. Res. Lett. 36 , L15807 (2009).

ADS Статья Google ученый

10.

А. Давиди, И. Корен и Л. Ремер, «Прямые измерения влияния сжигания биомассы над Амазонкой на профиль температуры атмосферы», Атмосфера.Chem. Phys. 9 (21), 8211–8221 (2009).

ADS Статья Google ученый

11.

Р. С. Стоун, Г. П. Андерсон, Е. П. Шеттл, Э. Эндрюс, К. Лукачин, Э. Г. Даттон, К. Шааф и М. Роман, III, «Радиационное воздействие северного дыма в Арктике: наблюдаемые и моделируемые» , ”J. Geophys. Res. 113 , 16 (2008).

Артикул Google ученый

12.

К. Э. Корриган, Г. К. Робертс, М. В. Рамана, Д. Ким и В. Раманатан, «Получение вертикальных профилей аэрозолей и черного углерода над Индийским океаном с использованием автономных беспилотных летательных аппаратов», Atmos. Chem. Phys. 8 (3), 737–747 (2008).

ADS Статья Google ученый

13.

М. В. Рамана, В. Раманатан, Д. Ким, Г. К. Робертс и К. Э. Корриган, «Альбедо, измерения скорости поглощения и нагрева атмосферного солнечного излучения с помощью штабелированных БПЛА», Q.J. R. Meteorol. Soc. 133 , 1913–1931 (2007).

ADS Статья Google ученый

14.

Маги Б.И., докторская диссертация (Вашингтонский университет, США, 2006).

Google ученый

15.

Панченко М.В., Козлов В.С., Полькин В.В., Терпугова С.А., Тумаков А.Г., Шмаргунов В.П. Восстановление оптических характеристик тропосферного аэрозоля Западной Сибири на основе обобщенной эмпирической модели с учетом поглощения. и гигроскопические свойства частиц // Оптика атмосферы и океана.Атмос. Океана 25 (1), 46–54 (2012).

Google ученый

16.

Панченко М.В., Журавлева Т.Б., Терпугова С.А., Полькин В.В., Козлов В.С. Эмпирическая модель оптических и радиационных характеристик тропосферного аэрозоля летом над Западной Сибирью // Оптика атмосф. Измер. Tech. 5 (7), 1513–1527 (2012).

Артикул Google ученый

17.

Панченко М.В., Журавлева Т.Б., Козлов В.С., Насртдинов И.М., Полькин В.В., Терпугова С.А., Чернов Д.Г. Оценка эффектов аэрозольной радиации в условиях фоновой и дымно-дымной атмосферы над Сибирью по эмпирическим данным // Рос. Meteorol. Hydrol. 41 (2) 104–111 (2016).

Артикул Google ученый

18.

Т. Б. Журавлева, Д. М. Кабанов, И. М. Насртдинов, Т. В. Русскова, С. М. Сакерин, А.Смирнов А.В., Холбен Б.Н. Радиационные характеристики аэрозоля во время экстремального пожара над Сибирью летом 2012 г. // Оптика атмосф. Измер. Tech. 10 (1), 179–198 (2017).

Артикул Google ученый

19.

М. Хесс, П. Кёпке и И. Шульт, «Оптические свойства аэрозолей и облаков: программный пакет OPAC», Бюл. Являюсь. Meteorol. Soc. 79 (5), 831–844 (1998).

ADS Статья Google ученый

20.

А. М. Сэйер, Н. С. Хсу, Т. Ф. Эк, А. Смирнов и Б. Н. Холбен, «Основанные на AERONET модели задымленного аэрозоля вблизи районов источников и переносимых над океанами, и их значение для спутникового определения оптической глубины аэрозоля», Атмосфера. Chem. Phys. 14 (20), 11493–11523 (2014).

ADS Статья Google ученый

21.

О. Т. Дубовик и М. Кинг, «Гибкий алгоритм инверсии для восстановления оптических свойств аэрозоля на основе измерений яркости Солнца и неба», J.Geophys. Рес., Д 105 (16), 20673–20696 (2000).

ADS Статья Google ученый

22.

Т. Б. Журавлева, А. М. Кабанов, С. М. Сакерин, К. М. Фирсов, “Моделирование прямого радиационного воздействия аэрозолей в типичных летних условиях Сибири. Часть 1. Методика расчета и выбора входных параметров // Оптика атмосф. Океан. Опт. 22 (1), 63–73 (2009).

Артикул Google ученый

23.

Т.Ю. Чеснокова, Т.Б. Журавлева, Ю. В. Воронина, Т. К. Скляднева, Н. Я. Ломакина, А.В. Ченцов, “Моделирование потоков солнечного излучения с использованием высотных профилей концентрации водяного пара, характерных для условий Западной Сибири” // Оптика атмосф. Океан. Опт. 25 (2), 147–153 (2012).

Артикул Google ученый

24.

Г. Андерсон, С. Клаф, Ф. Кнейзис, Дж. Четвинд и Э. Шеттл, Профили атмосферных составляющих AFGL (0–120 км).Доклады об экологических исследованиях № 954 (Геофизическая лаборатория ВВС, 1986).

Google ученый

25.

М.Ю. Аршинов, Б.Д. Белан, Д.К. Давыдов, Г. Иноуе, Ш. Максютов А.В., Мачида Т., Фофонов А.В. Вертикальное распределение парниковых газов над Западной Сибирью по данным многолетних измерений // Оптика атмосф. Океан. Опт. 22 (3), 316–324 (2009).

Артикул Google ученый

26.

Ку-Нан Лиу, Ключевые радиационные процессы в атмосфере, , Гидрометеоиздат, Ленинград (1984).

Google ученый

Двухфазное распределение в вертикальной подающей линии бытовой системы влажного центрального отопления

EPJ Web of Conferences 45 , 01030 (2013)
https://doi.org/10.1051/epjconf/20134501030

Двухфазное распределение в вертикальной подающей линии бытовой системы влажного центрального отопления

А.-M. Fsadni ^{1 a} и Y.T. Ge ²

¹ Школа искусственной и природной среды, комната: Киркхэм 124, Университет Центрального Ланкашира, Престон, PR1 2HE, Великобритания
² Кафедра машиностроения, комната: h218, Университет Брунеля, Аксбридж, UB8 3PH, Великобритания

^a электронная почта: [email protected]

Аннотация

Теоретические и экспериментальные аспекты распределения пузырьков в пузырьковом двухфазном потоке рассматриваются в контексте микропузырьков, присутствующих в бытовой газовой системе влажного центрального отопления.Последние системы в основном работают за счет циркуляции нагретой стандартной водопроводной воды по замкнутому контуру, что часто приводит к перенасыщению воды растворенным воздухом. Это приводит к зарождению микропузырьков на стенке первичного теплообменника с последующим отрывом вдоль потока. Следовательно, проточная линия таких систем характеризуется пузырьковым двухфазным потоком. Двухфазное распределение по вертикальным и горизонтальным трубам измерялось путем рассмотрения объемной паросодержащей фракции, количественно определяемой с помощью фотографических методов.Распределение пузырьков в вертикальной трубе в условиях нисходящего потока, по измерениям, было квазиоднородным по сечению трубы с незначительным уменьшением доли пустот в непосредственной близости от стенки трубы. Такое уменьшение было более очевидным при более низких объемных скоростях жидкости.

© Принадлежит авторам, опубликовано EDP Sciences, 2013

Это статья в открытом доступе, распространяемая в соответствии с условиями лицензии Creative Commons Attribution License 2.0, которая разрешает неограниченное использование, распространение и воспроизведение на любом носителе при условии правильного цитирования оригинальной работы.

Компоненты геотермальной системы

• Контур заземления
  Система замкнутого контура заземления состоит из ряда труб из полиэтилена высокой плотности, проложенных в вашем дворе. Жидкий теплоноситель, состоящий из антифриза и воды, находится внутри труб контура заземления. Этот жидкий теплоноситель отводит тепло (режим нагрева) или доставляет тепло (режим охлаждения) земли, окружающей контур заземления. По трубам контура заземления нагретая жидкость подается к топке теплового насоса в доме.
• Печь с тепловым насосом
  Система теплового насоса улучшает постоянство тепла, которое затем циркулирует по дому через распределительную систему. Топочный агрегат теплового насоса обеспечивает как обогрев, так и охлаждение.
• Распределительная система
  В системе с принудительной подачей воздуха вентилятор в топочном блоке теплового насоса обдувает фанкойл, а нагретый или охлажденный воздух распределяется по воздуховодам дома. В гидравлической системе горячая вода циркулирует через радиаторы или систему внутрипольных труб для обеспечения тепла.

Дополнительное оборудование

• Пароохладитель
  Геотермальные тепловые насосы могут включать устройство, известное как пароохладитель, предназначенное для нагрева воды для бытового потребления. Летом пароохладитель восстанавливает часть тепла, которое в противном случае было бы направлено в контур заземления для производства горячей воды. Зимой часть мощности теплового насоса может использоваться для отопления помещений с той же целью. Пароохладители экономят около 25% затрат на нагрев воды для бытового потребления.
• Дополнительный / дополнительный электрический нагреватель
  Большинство геотермальных тепловых насосных систем спроектированы со встроенным в систему дополнительным электрическим резистивным нагревателем. Обычно этот дополнительный электрический нагреватель устанавливается, чтобы позволить вашему подрядчику более оптимально рассчитать систему геотермального теплового насоса для базовой тепловой нагрузки дома и позволить электрическому нагревателю поддерживать систему в течение нескольких самых холодных дней в году. Это обеспечивает аварийный резервный источник тепла, если есть какие-либо эксплуатационные проблемы с системой геотермального теплового насоса.

Конфигурации контура заземления

В разделе

Ваш подрядчик порекомендует одну из этих 4 конструкций контура заземления.

Рекомендация будет основана на: размере вашего дома и двора; теплопотери вашего дома; почвенные условия; калибровка оборудования; использование пароохладителя; требуемая температура входящего теплоносителя; а также наличие и качество грунтовых вод.

Горизонтальный замкнутый контур

Горизонтальный замкнутый контур.

Увеличить изображение: Эскиз иллюстрации горизонтального замкнутого контура.

Подходит для:

• Сельские районы, где позволяет площадь; участки, где можно легко раскопать почву; земля с повышенным содержанием влаги оптимальна для этих систем.

Соображения:

• Требуется больше земельного участка, чем для любой другой петлевой системы. Трубу обычно закапывают в траншею глубиной от 2 до 3 метров в одну непрерывную петлю или серию параллельных петель.
• Правильная конструкция имеет решающее значение, поскольку длина горизонтальных труб может варьироваться от 91 до 914 метров трубы на тонну тепловой мощности.
• Сельские дома площадью более 1 акра обычно лучше всего подходят для горизонтальной конфигурации.
• Не рекомендуется для сухого песка и гравия.

Горизонтальные конструкции контура включают 1-, 2- и 4-трубные конфигурации, а также узкие змеевики. Наиболее распространены 2- и 4-трубные конфигурации.

Вернуться к началу

Вертикальный замкнутый контур

Вертикальный замкнутый контур.

Увеличить изображение: Миниатюра иллюстрации вертикального замкнутого контура.

Подходит для:

• Дома с ограниченной доступной земельной площадью или в которых другие конфигурации петель не рентабельны.

Соображения:

• Для вертикальных контуров требуется меньше футов трубопроводов, чем для горизонтальных контуров, поскольку температура грунта более постоянна на глубине около 6 метров и более.
• Вертикальные скважины имеют диаметр примерно от 13 до 18 сантиметров и обычно расположены на расстоянии от 3 до 6 метров друг от друга.
• Пара труб диаметром от 2 до 3 см вставляется в скважину и соединяется с помощью U-образного изгиба на забое. Трубы в каждой из скважин связаны в траншею на 1-2 метра под землей.
• Правильная конструкция имеет важное значение, поскольку длина трубы может варьироваться от 91 до 183 метров на тонну тепловой мощности.
• Ваш подрядчик может пробурить пробную скважину, чтобы определить грунтовые условия и подтвердить длину петли и конструкцию перед установкой системы.

Вернуться к началу

Скважинный или открытый контур

Скважинный или открытый контур.

Увеличить изображение: эскиз иллюстрации скважины к скважине или разомкнутого контура.

Подходит для:

• Дома с хорошим водоснабжением и качественной колодезной водой. Системы с открытым контуром извлекают тепло непосредственно из колодезной воды. Колодезная вода перекачивается в систему теплового насоса из питающей скважины, а затем возвращается во вторую скважину или «обратную скважину».

Соображения:

• Обычно температура воды на входе в систему с открытым контуром примерно на 6 ° C выше, чем в системе с замкнутым контуром.Более высокая температура воды на входе может повысить эффективность геотермальной системы теплового насоса.
• Источники воды с высоким содержанием соли, хлоридов или других минералов могут вызвать преждевременный отказ системы или неэффективную работу.
• Ежегодная очистка и техническое обслуживание теплообменника (ов) вашим подрядчиком по установке в печи теплового насоса необходимы для уменьшения образования отложений минералов.
• Насосная мощность может стать проблемой в установках, требующих глубоких подводящих скважин.
• Могут потребоваться разрешения соответствующих природоохранных органов вашего региона.

Вернуться к началу

Замкнутая система озера или пруда

Замкнутая система озера или пруда.

Увеличить изображение: Миниатюрное изображение системы замкнутого цикла озера или пруда.

Подходит для:

• Районы с прудом или озером поблизости и плохими условиями бурения / выемки грунта, где петлевое поле может быть погружено в воду, а не закопано в землю.

Соображения:

• Требуются разрешения соответствующих природоохранных органов в вашем регионе (например, Департамента рыболовства и океанов).
• Поле цикла должно быть:
  • правильно закреплен, чтобы оставаться на дне водоема;
  • погружен достаточно глубоко под воду;
  • защищен у береговой линии, чтобы его не утащил весенний ледоход.
• Система озера / пруда представляет собой чрезвычайно специализированную конфигурацию, поэтому важно, чтобы подрядчик по установке имел достаточный опыт и понимал все аспекты этого типа установки

Вернуться к началу

---

Вертикальное перемешивание | Наука об атмосфере и океанографии

Вертикальное перемешивание , в атмосфере или океанах, движение воздуха или воды вверх и вниз, которое происходит в результате температурных градиентов (разницы температур между слоями жидкости).В атмосфере вертикальное перемешивание иногда проявляется как форма атмосферной турбулентности.

Когда поверхность Земли существенно теплее, чем окружающий воздух, самопроизвольно происходит перемешивание, чтобы перераспределить тепло. Этот процесс, называемый свободной конвекцией (или естественной конвекцией), происходит, когда погрешность окружающей среды (скорость изменения атмосферной переменной, такой как температура или плотность, с увеличением высоты) температуры уменьшается со скоростью более 1 °. C на 100 метров (примерно 1 ° F на 150 футов).Эта скорость называется адиабатической градиентной скоростью (скорость изменения температуры в поднимающемся или опускающемся воздушном потоке). В океане повышение температуры с глубиной, приводящее к свободной конвекции, зависит от температуры, солености и глубины воды. Например, если поверхность имеет температуру 20 ° C (68 ° F) и соленость 34,85 частей на тысячу, повышение температуры с глубиной более 0,19 ° C на км (0,55 ° F на милю) просто ниже, в верхних слоях океана, произойдет свободная конвекция.В атмосфере температурный профиль с высотой определяет, возникает свободная конвекция или нет. В океане свободная конвекция зависит от профиля температуры и солености с глубиной. Например, более холодные и соленые условия в поверхностном водном массиве повышают вероятность его самопроизвольного опускания и, таким образом, участия в процессе свободной конвекции.

Перемешивание может также происходить из-за напряжения сдвига ветра на поверхности. Напряжение сдвига — это тянущая сила жидкости, движущейся в одном направлении, когда она проходит близко к жидкости или объекту, движущемуся в другом.В результате поверхностного трения средняя скорость ветра у поверхности Земли должна быть равна нулю, если только эта поверхность сама не движется, например, в реках или океанских течениях. Ветер над поверхностью замедляется, когда вертикальный сдвиг ветра (изменение скорости ветра на разных высотах) становится достаточно большим, чтобы вызвать вертикальное перемешивание.

Процесс смешения тепла и других атмосферных свойств в результате сдвига ветра называется принудительной конвекцией. Свободную и принудительную конвекцию также называют конвективной и механической турбулентностью соответственно.Эта конвекция возникает либо в виде явного турбулентного теплового потока (тепло, передаваемое непосредственно на поверхность или от нее), либо в виде скрытого турбулентного теплового потока (тепла, используемого для испарения воды с поверхности). Когда этого перемешивания не происходит, скорость ветра слабая и мало меняется со временем; шлейфы от стеков электростанций в этом слое, например, очень мало распространяются по вертикали и остаются близко к земле.
