Виды ковшей экскаваторов: основные типы и характеристики ковшей

Важнейшим типом строительной техники на любой стройплощадке, вне зависимости от ее масштабов, а также при проведении работ в карьерах, спасательных работ, ликвидации последствий разбушевавшейся стихии являются экскаваторы. Основным подвижным элементом данной техники, с помощью которого, собственно, и проводятся все требуемые землеройные и погрузочные работы, служат экскаваторные ковши, закрепленные на стрелах.

Экскаваторы устроены таким образом, что кабина, в которой находится оператор, вращается по кругу, соответственно разворачивая стрелу с ковшом в заданном направлении (на 180 градусов). Данная функция предусмотрена в полноприводных машинах. Что же касается неполноприводной техники, то здесь стрела отклоняется только под углом сорок пять – девяносто градусов.

Современные производители изготавливают экскаваторные ковши из высокотехнологичных материалов, обладающих повышенной прочностью, в частности, из низколегированной стали. Такие изделия способны выдерживать очень большие механические нагрузки, а также работать в условиях экстремально низких и экстремально высоких температур. Кроме этого, применяются покрытия из твердых сплавов, прошедшие дополнительную термическую обработку, благодаря которой увеличивается режущая функция и стойкость к износу. Весь производственный процесс находится под строжайшим контролем, поэтому в соблюдении всех необходимых технологических норм не приходится сомневаться.

Разновидности экскаваторных ковшей

Степень эффективности и скорость осуществления рабочего процесса напрямую зависят от размеров и конструктивных особенностей ковшей. На сегодняшний день производители выпускают большое разнообразие их моделей и модификаций. По предназначению экскаваторные ковши классифицируются на прямоугольные, зачистные, профильные, планировочные, погрузочные, скальные, траншейные, скелетные и ковши-рыхлители.

Ковши-рыхлители

Рыхлители отличаются ступенчатым расположением зубьев, благодаря чему они применяются как для выемки грунта, так и при рыхлении мерзлой земли, проведении рабочих операций на скальных грунтах. С их помощью можно даже дробить камни. Разработка тяжелого грунта с многочисленными каменистыми включениями осуществляется с помощью специальных скальных моделей.

Погрузочные ковши

Погрузочные ковши, представленные на странице сайта http://www.kraneks.ru/ru/node/85, используются для погрузки и разгрузки сыпучих и рыхлых материалов, плотность которых не превышает 1100 кг/м3. Такие изделия отличаются облегченной конструкцией. При необходимости на них можно установить элементы, обеспечивающие дополнительную защиту боковых швов, ребер, пространства между зубьями. Погрузочные ковши могут быть установлены на строительную технику различных типов – стандартные и мини-экскаваторы, фронтальные погрузчики. С их помощью производятся работы на рыхлых видах грунта, включая шлаки и песок, на растительных и торфяных грунтах.

Планировочные ковши

Планировочные ковши незаменимы в процессе проведения очистных и планировочных работ. С их помощью обрабатываются дорожные и речные откосы, каналы, насыпи. Если нужно вырыть узкую траншею, необходимую для прокладки кабеля или трубопровода, никак не обойтись без специального траншейного ковша. Профильные модификации используются не только для землеройных операций, но и в целях углубления траншей и каналов, угол откосов которых составляет от сорока пяти до восьмидесяти градусов.

Зачистные ковши

Зачистные ковши относятся к облегченным конструкциям, что объясняется основной сферой их использования. Так, они идеальны для зачистки русел рек, водоемов и каналов от ила, мусора, прочих растительных отложении. Кромка такого ковша острая, но не имеет зубьев, чтобы все необходимые работы можно было бы выполнять максимально легко. Подобные изделия выдают себя наличием отверстий на днище и боковых стенках, чтобы излишняя жидкая фракция могла свободно вытекать обратно в водоем.

Профильные ковши

Профильные ковши, именуемые еще трапециевидными, предназначены для организации траншей, рвов, каналов, сточных канав и прочих подобных объектов, а также для очистки каналов, кюветов и русел рек. Боковые стенки такого ковша скошены, чтобы облегчить работы по рытью каналов и обеспечить возможность выполнения работ под любым наклоном. Подобное строение позволяет создавать откосы, предотвращающее попадание грунта обратно в углубление. В зависимости от потребностей и особенностей каждого конкретного объекта наклон можно менять. В зависимости от особенностей почвы, на которой ведутся работы, профильный ковш может дополнительно оборудоваться зубьями или бокорезами, чтобы проникать в грунт было легче.

Скальные ковши

Скальные ковши предназначены для разработки мерзлых предварительно разрыхленных грунтов, для работы с твердой породой в скалистой местности. Эти ковши отличаются повышенной надежностью, износоустойчивостью и прочностью, так как выполнение предназначенных работ выдвигает соответствующие требования. Днище таких ковшей оснащено наварной защитой, а в комплекте могут быть коронки или бокорезы, чтобы облегчить работы. Подобными ковшами также можно осуществлять погрузку материалов, но использовать с такой функцией приемлемо лишь в тех случаях, когда обычные погрузочные ковши не справляются. Так, они используются, когда необходимо погрузить твердые тяжелые материалы, типа строительного мусора или скальных обломков.

Траншейные ковши

Траншейные ковши – самые аккуратные и небольшие как по объему, так и по ширине, которая составляет от 30 до 65 см. Данные параметры позволяют использовать такой ковш при рытье траншей прямоугольного сечения, каналов, при прокладке трубопроводов и коммуникаций. К преимуществам траншейных ковшей относится возможность использовать их практически в любых условиях и труднодоступных местах: в городской местности, где пространство, как правило, ограничено, на промышленных объектах и т.д. Форма ковша позволяет получить траншеи с прямыми ровными стенками и достаточной глубины. Более того, он подходит для работы с любым типом грунта: песок, глина, суглинок, гравий одинаково хорошо поддаются его воздействию.

Ковш «прямая лопата»

Ковш «прямая лопата» необходим в том случае, когда работы ведутся выше уровня нахождения экскаватора. Противоположное назначение имеет ковш «обратная лопата», который пригодится при необходимости вести работы ниже уровня экскаватора, а это, например, подготовка траншей, котлованов и т.д.

Скелетные ковши, которые также называются решетчатыми или просеивающими, свое предназначение, как и остальные виды данной техники, выдают уже названием. Они незаменимы, когда нужно погрузить камни или разделить их на отдельные фракции. Благодаря особенностям конструкции и наличию решетки из грунта можно извлекать крупные частицы, отсеивая при этом мелкие фракции.

Приведенный обзор экскаваторных ковшей наглядно демонстрирует тот факт, что различные виды работ следует выполнять посредством специально разработанных для этого изделий, – это позволяет добиться наилучших результатов в предельно короткие сроки.

Статья написана для сайта remstroiblog.ru.

Виды ковшей экскаваторов и специфика их ремонта

Ковши для землеройной техники – Основные средства

Непосредственным рабочим органом землеройной машины цикличного действия является ковш. Разнообразие условий применения данного типа машин приводит и к разнообразию конструкций ковшей. И если для мощных карьерных экскаваторов и погрузчиков производятся два, максимум три типа исполнительных органов, то для строительной техники предлагается широчайший ряд ковшей различного назначения.

Строительный экскаватор, оснащенный гидравлическим рабочим оборудованием, способен производить сложные выемочные работы, для достижения максимальной эффективности которых требуется применять не только стандартный ковш, но и ковши других типов.

Разработкой новых типов ковшей различных форм, размеров и адаптированных к установке на машины конкретных машиностроительных брендов занимаются специализированные инжиниринговые компании.

Как уже отмечалось, ковши различаются формой, размером, набором инструмента и дополнительного оборудования, материалом. Ковши крепятся к рукояти с помощью многозвенных рычажных механизмов, обеспечивающих ковшу необходимую подвижность. Обычно рабочее оборудование строительных экскаваторов компонуется по схеме «обратная лопата», так как в сочетании с гидроприводом она обеспечивает наибольшую универсальность машины. Широко используется быстродействующий захват, устанавливаемый между рукоятью и рабочим органом, он приводится в действие либо гидроприводом, управляемым из кабины, либо вручную.

Наиболее распространенными являются стандартные ковши для выемочных работ. Цельносварные, они изготавливаются из износостойких стальных сплавов. Сегодня особенно популярна сталь HARDOX, и существуют изделия, целиком выполненные из этого материала. Производятся ковши с корпусами, где передняя стенка с режущей кромкой изготовлены из износостойкой стали типа 110Г13, а боковые стенки и элементы крепления – из конструкционных сталей, лучше поддающихся обработке. Передняя режущая кромка часто дополнительно покрывается износостойкой наплавкой.

Компания ООО «Профессионал» стала единственной на территории России, которая имеет право применять товарный знак HARDOX In My Body. Наличие этого знака подтверждает, что все износостойкие части ковшей производства ООО «Профессионал» изготовлены из высокопрочных сталей HARDOX. Сертификат HARDOX In My Body также подтверждает использование требуемой технологии сварки и обработки сталей HARDOX в изготавливаемой продукции собственного производства.

В процессе внедрения ковша в породный массив основную работу по отделению стружки несут зубья. Форму зуба, его конфигурацию и размеры выбирают таким образом, чтобы снизить сопротивление и разрушающее воздействие со стороны разрабатываемого грунта. Вариантов зубьев большое множество, установка зубьев различных типов может в некоторой степени повысить универсальность ковша.

Режущая кромка с зубьями является чаще всего отдельным конструктивным элементом, который вваривается в корпус современного ковша, поэтому изменение формы режущей кромки, увеличение-уменьшение шага установки зубьев – это наиболее распространенные способы создания новых типов ковшей, и этими способами можно пользоваться самому владельцу машины. На многих предприятиях ковши переваривают собственными силами.

Раньше использовались вставные зубья, которые крепились в гнезда, выполненные за одно целое с режущей кромкой, что существенно удорожало и утяжеляло ковш. На сегодняшний день наибольшее распространение получили вильчатые зубья с болтовым креплением к режущей кромке для ковшей вместимостью до 0,3 м³ и для экскаваторов второй размерной группы, а также коронки, надевающиеся на адаптер, приваренный к ковшу, и фиксирующиеся специальным штифтом. Такая конструкция позволяет снизить металлоемкость и стоимость ковша.

Производством скальных коронок и коронок для общих земляных работ занимаются такие фирмы, как Pyrsa (Испания), Metallurgica Valchiese (Италия), BYG (Испания), ESCO (США) и др.

От формы корпуса ковша напрямую зависит его полезная вместимость. Например, при той же самой массе ковша можно увеличить его полезную вместимость, в том числе за счет более рациональной формы днища и боковых стенок. Целью является уменьшение «мертвых» объемов в ковше, т. е. незаполняемого пространства. Также изменение формы корпуса помогает снизить сопротивление движению грунта внутри ковша при его перераспределении по внутреннему объему.

Конструкция ковша Компании «Традиция-К»:
1 – щека изготовлена с разделкой 2х45°; 2 – балка; 3 – износостойкие ребра жесткости на днище ковша; 4 – бокорез; 5 – кованые адаптеры Caterpillar; 6 – кованая коронка Caterpillar; 7 – заостренный нож из износостойкой стали; 8 – днище ковша; 9 – боковая стенка из износостойкой стали

Ковши могут оснащаться дополнительным оборудованием. Существуют ковши с интегрированным роторным дробильным агрегатом (компания Meccanica Breganzese, Италия), с ударными зубьями, с просеивающими ситами и др. Для привода этих агрегатов используется часть мощности гидропривода экскаватора. Агрегатированные с дробилками ковши значительно облегчают работу при разборке старых строений. Экскаватор черпает строительный мусор, тут же перемалывает его и выгружает в кузов транспортного средства. Активные зубья позволяют эффективнее разрушать крепкие грунты, бетонные конструкции, мерзляки и т. д. Экскаватор при этом одновременно выполняет функции рыхлителя и погрузчика.

Сегодня целый ряд специализированных компаний занимаются производством неагрегатированных ковшей простой конструкции. Принципиально их конструкции мало чем различаются, за исключением качества изготовления и материалов.

• землеройный – для копания и погрузки материалов средней плотности, для общих земляных работ;
• землеройный усиленный – для копания и погрузки плотных и абразивных материалов;
• скальный – для копания и погрузки грунтов, содержащих значительное количество скальных пород и абразивных материалов;
• скальный усиленный – для разработки тяжелых грунтов с большим количеством каменистых включений и абразивных материалов, обладает повышенной износостойкостью и устойчивостью к повреждениям;
• планировочный – для проведения планировочных и очистных работ на откосах дорог, каналов, на насыпях;
• ковш-рыхлитель для скальных и мерзлых грунтов – в связи со ступенчатым расположением зубьев позволяет осуществлять рыхление с одновременной выемкой грунта;
• трапециевидный (профильный) – для рытья ирригационных каналов и ухода за ними, имеет скошенные боковые стенки;
• однозубый рыхлитель – для послойного рыхления мерзлых и скальных грунтов скальных материалов, корчевания и т. д.;
• решетчатый (скелетный) – для погрузки камней и разделения по фракциям (просеивания) породы;
• ковш для погрузки блоков – для погрузки камней, блоков, негабарита.

По заказу изготавливают специальные ковши различного профиля – для выемки траншей, ковши-рыхлители с дополнительными зубьями, установленными на днище ковша, и др.

Похожий ассортимент ковшей для экскаваторов и погрузчиков производят Воронежский завод металлоконструкций (вместимостью от 0,15 до 15 м³), Компания «Традиция-К», компании «СуперКовш», «Профессионал», «Гранит», «Техспецснаб» и др. Изделия этих специализированных фирм имеют необходимое качество и, что немаловажно, меньшую цену, чем фирменные ковши известных машиностроительных брендов.

Пользуется заслуженной популярностью продукция английской компании Miller. В 2005 г. после значительного обновления завода и усовершенствования линий продукции и технологических процессов на своем производственном комплексе в Великобритании Miller вступает в программу «Производства Мирового Уровня». Помимо ковшей компания производит широкую номенклатуру сцепок, кронштейнов. Одно из успешных ноу-хау фирмы – ковш scoop. Форма днища ковша оптимизирована с шириной и площадью зева ковша таким образом, чтобы достигалась наилучшая наполняемость. Прийти к такой форме стало возможным после построения математической модели, иллюстрирующей рабочий процесс копания. И действительно, по отзывам сотрудников строительных фирм, где работают ковши scoop, наблюдается снижение себестоимости землеройных работ. Речь идет в первую очередь о снижении удельного расхода топлива. Сварка этих ковшей производится на сварочных полуавтоматах в среде защитных газов. Прогрессивная технология сварки и современное оборудование призваны обеспечить высокие прочностные характеристики сварных швов. Все сварные швы проходят ультразвуковой контроль качества.

Отдельным видом работ считается изготовление ковшей для карьерных экскаваторов – «прямых лопат». Стандартное исполнение такого ковша включает механизм разгрузки, принудительно раскрывающий ковш. Изготовление подобных ковшей под силу лишь хорошо оснащенным предприятиям. Таковыми являются, конечно, сами машиностроительные заводы, где собирают экскаваторы, и достаточно развитые подрядчики, которые сотрудничают с мировыми брендами.

Многозубчатый ковш-рыхлитель

Компания Leading Edge Attachments, Inc. (США) разработала многозубчатый ковш-рыхлитель Multi-Ripper, принцип действия которого подобен действию траншейного ковша. Все зубья расположены в разных плоскостях, поэтому усилие внедрения ковша прикладывается к каждому зубу по одному последовательно. Зубья самозатачивающиеся. Компания предлагает ковши-рыхлители четырех типоразмеров – от самого малого для экскаваторов-погрузчиков и до ковшей для экскаватора Caterpillar J460 (класс 50 т).

Скальные ковши для экскаваторов ⋆ Ksd

Ковш, пожалуй, главное навесное оборудование для экскаватора. Существует множество видов ковшей под определенные строительно-демонтажные задачи. Сегодня поговорим о скальных ковшах. Их назначении, видах и нюансах эксплуатации.

Назначение скальных ковшей

Скальный ковш –высокопроизводительное оборудование, благодаря которому можно производить разработку грунта в особых условиях. Речь идет о каменистых, твердых или даже мерзлых грунтах, а также о взорванных скальных породах. Такие ковши дают возможность разрабатывать тяжелые породы с большой плотностью грунта (более 2200 кг/ куб. м).

Скальные ковши задействуют в основном для плотных грунтов с большой концентрацией каменистых включений, скальных пород, абразивных материалов (гранит, песчаник, базальт и так далее). В основном ими роют карьеры и котлованы, производят вскрышные работы, то есть используют в тех случаях, когда обычные ковши бессильны. Поэтому данное оборудование должно быть сверхпрочным и надежным.

Обычно материал изготовления скального ковша – высокопрочная сталь. Кроме того, их усиливают различными накладками, ребрами жесткости, футеровкой и боковыми пластинами.Скальные ковши – надежное оборудование, легко входящее практически в любой грунт.  Особенность конструкции и материала изготовления делают возможным одновременное рыхление и копание (центральная коронка в устройстве ковша – это еще и рыхлитель).

Виды скальных ковшей

Скальные ковши бывают трех видов:

• Стандартный ковш

Используют в разработке грунтов 1 и 2 категории, а также при погрузке сыпучих материалов, обладающих низкой абразивностью. В комплектацию входят стандартные бокорезы и коронки.

• Усиленный ковш

Подходит для работы с грунтами 1, 2 и 3-й категорий, а также для грунтов с небольшим количеством твердых веществ и погрузки мелкого гравия. Здесь, в отличие от первого вида, в комплектацию входят бокорезы скального типа и коронки с повышенной степенью износостойкости.

• Сверхусиленный ковш

Эксплуатируется при самых тяжелых условиях. Подходит для работы с гранитом, доломитом, базальтом и другими высокообразивными породами. Ковш исполнен таким образом, что его конструкция дает возможность работать с различными спрессованными материалами и «с ударом». Подобные ковши обычно изготавливаются в индивидуальном порядке с учетом пожеланий заказчика и конкретных задач, которые необходимо решить.

К отличительным чертам сверхпрочного скального оборудования можно отнести утолщенные «щеки», защитные пластины и нож. В стандартную комплектацию такого ковша включены «пятки», защита для «щек», внутренние футеры, межзубьевые сегменты.

Защита от износа

Скальный ковш является наиболее устойчивым к износу оборудованием среди прочих ковшей, но он тоже нуждается в тщательном уходе и защите, в том числе, защите за счет дополнительного оснащения. Своевременная очистка и обработка ковша, а также установка защитных элементов (например, износостойких накладок) позволит вашему оборудованию успешно выполнять необходимый спектр работ в течение долгих лет.   Кроме того, своеобразная «защита» от износа – это выбор надежного, проверенного производителя, зарекомендовавшего себя на международном и российском рынке.

Мы также используем скальные ковши в своих проектах и не представляем развитие строительно-демонтажной отрасли без этих «помощников». Работа в особых условиях, надежность, удобство эксплуатации – их основные преимущества, которые мы при необходимости используем в работе над нашими проектами.

Ковши для экскаваторов: особенности выбора и эксплуатации

15.06.2020

При покупке экскаватора часто возникает вопрос о вместимости ковша. Зачастую производители техники предлагают в качестве опции рабочее оборудование с разным объёмом. И тут не все понимают, как его считать.

«Недавно был случай в Беларуси, когда клиент возмущался, что объём ковша ему поставили меньшего размера, чем он заказывал. Раньше он работал на экскаваторах ЭКГ, где объём учитывают по кромке ковша, так как он прямоугольной формы. Как ящик. А вообще все производители указывают объём ковша именно с «шапкой». Наиболее распространённый момент – это уклон «шапки» 1:1.

То есть, если вы посередине ковша проведёте линию вверх, то расстояние от края до этой середины будет таким же до верхней точки «шапки», — объясняет руководитель отдела поддержки продаж Volvo CE Михаил Авдеев.

Собственно, объём ковша экскаватора регламентирован стандартом ISO 7451. Но об этом часто забывают те, у кого в парке различные виды техники. Например, для погрузчиков объём считают по-другому, то есть уклон шапки составляет 1:2 за счёт большей ширины самого ковша. Михаил Авдеев оговаривается, что есть редкие виды экскаваторов, для которых объём считают по такому же принципу.

К слову, коэффициент заполнения ковша зависит от материала, с которым будет работать экскаватор. Например, при загрузке ковшом скальной породы или щебня он будет наполнен примерно на 100%. А вот песок, гравий и грунт с «шапкой» будут вмещать 105-120% от объёма.

«Если вы выберете слишком большой ковш для работы с материалом, который имеет большой коэффициент заполнения, то машина будет сильно перегружена. Соответственно, оператор будет медленнее работать. А если вы выберете широкий ковш для плотных материалов, например, гранита, оператору будет очень сложно наполнять его и стандартный цикл погрузки машины замедлится», — предостерегает Михаил Авдеев.

Он указывает и на ещё одну особенность работы. У тяжёлых экскаваторов 70-90 тонн ширина ковша может превышать ширину кузова шоссейного самосвала. Что при загрузке может вызвать просыпание материала.

Все производители экскаваторов в брошюрах указывают таблицы грузоподъёмности. В них легко увидеть точку наименьшей устойчивости для понимания предельного веса материала, с которым предстоит работать. Как поясняют специалисты Volvo CE на примере модели EC250DL со 6-метровой стрелой и 3-метровой рукоятью, минимальная допустимая грузоподъёмность определяется на высоте 1,5 м на максимальном вылете стрелы поперёк тележки. При противовесе в 5 тонн она равна 3,6 т, но это без учёта веса ковша.

Допустим, экскаватор будет работать с мокрым песком. Его плотность составляет 1,9 т на кубометр. При выборе ковша нужно посмотреть не только его ёмкость, но и вес. Этот параметр вычитаем от грузоподъёмности на максимальном вылете. К примеру, для ковша объёмом 1 320 кубометров и массой 1 217 кг получаем результат: 3 600 – 1 217 = 2 383 кг. Далее плотность материала умножаем на объём ковша, в нашем случае, это 1 320 х 1,9 = 2 508 кг. Таким образом, этот ковш не подойдёт, иначе экскаватор может перевернуться.

Другой параметр, на который нужно обратить внимание, — радиус копания. При его увеличении вырывное усилие снижается. Михаил Авдеев напоминает, что у экскаваторов с быстросъёмными устройствами, особенно универсальными, радиус будет максимально возможным. А это скажется на сложности работы с плотными материалами.

Немаловажна и ширина режущей кромки ковша. Ведь при работе с плотным грунтом широким ковшом сопротивление врезанию кромки будет выше. Соответственно, работа будет идти в медленном темпе.

«Большая ширина создаёт избыточное усилие на рабочее оборудование экскаватора: ковш, стрелу и рукоять. И много случаев было, когда клиенты устанавливали неправильный тип ковша, что через несколько тысяч моточасов приводило к появлению трещин на стрелах. Также дополнительное усилие при выемке грунта ведёт к увеличению расхода топлива», — делится эксперт по технической поддержке Volvo CE Александр Штин.

Принятые обозначения ковшей

GP – это ковши общего назначения. Их хорошо задействовать для работы с материалами плотностью до 1 800 кг/кубометр.

HD – это ковши усиленные. Они могут справляться со скальником, гравием и другими материалами плотностью до 2 100 кг/кубометр.

Как правильно выбрать ковш экскаватора

Выбор экскаватора для работы — это только первый шаг в приобретении необходимых инструментов. Экскаваторы малые или большие, они невероятно универсальны благодаря доступным вариантам ковша и навесного оборудования. Учитывая то, что на рынке представлено множество типов ковшей обратной лопаты и экскаваторов, выбор ковша, подходящего для работы, зависит от множества факторов.

Выберите ковш экскаватора, подходящий для условий на стройплощадке

При выборе ковша экскаватора в первую очередь следует учитывать конкретное применение и тип обрабатываемого материала.Обычно вы хотите найти самый большой ковш для своей работы, учитывая плотность материала и размер самосвала.

Помните, что вес ковша ограничивает время цикла, и ковш становится тяжелее только при загрузке тяжелых материалов. Как правило, используйте ведро меньшего размера для материалов с более высокой плотностью, чтобы избежать снижения производительности. Вы хотите, чтобы ваш самосвал загружался быстро, с минимальным количеством циклов, чтобы снизить расход топлива, износ и время простоя.

Для различных приложений также могут потребоваться определенные типы ковшей. Например, вы не сможете выкопать 18-дюймовую траншею с 30-дюймовым ковшом. Некоторые ковши предназначены для работы с определенными типами материалов. Ковш для скальных пород имеет V-образную режущую кромку и длинные острые зубья, которые могут пробивать твердые породы и толкать тяжелые грузы с большей мощностью. Известно, что ковш для копания подходит для твердой почвы. Учтите тип и плотность материала и убедитесь, что вы выбрали ведро, способное его поднимать.

Типы ковшей экскаватора

Экскаватор может делать все, от рытья траншей и укладки труб до ландшафтного дизайна и перемещения снега. Ковши нескольких типов позволяют экскаватору обрабатывать различные материалы в этих областях применения. Хотя существует также множество специальных ведер, в пятерку самых популярных ведер входят:

• Универсальные ковши или ковши для копания
• Ковши для сортировки, очистки или вырубки
• Ковши для тяжелых и тяжелых условий эксплуатации
• Траншейные ковши
• Ковши угловые

Что такое универсальный ковш?

Ковш общего назначения универсален и подходит для многих земляных работ.Он также известен как землеройный ковш и является стандартным приспособлением, которое поставляется с экскаватором. Если вы арендуете экскаватор без указания ковша, вы, вероятно, получите ковш общего назначения. Он поставляется с короткими тупыми зубьями, которые отлично работают на почве, и доступны во многих размерах для различных применений.

Вот некоторые материалы, которые можно перемещать с помощью универсального ковша экскаватора:

• Грязь
• Песок
• Верхний слой почвы
• Глина
• Гравий
• Суглинок
• Ил
• Земля с сыпучим гравием или камнями
• Морозный грунт

Вы также можете найти компоненты для защиты от износа, позволяющие универсальному экскаватору работать с большим количеством абразивных материалов.

Что такое сортировочный ковш?

Сортировочные ковши отличаются гладкими краями, широкой конструкцией и плоскими режущими кромками. У них также есть подъемные проушины, приварные боковые ножи и двусторонние режущие кромки с болтовым креплением. Эта конструкция создает гладкие края на всех участках копания и лучше всего работает с мягкими материалами и почвами. Ковши для сортировки, также называемые ковшами для очистки или рытья канав, обладают большой универсальностью для загрузки материала, сортировки, выравнивания, обратной засыпки, наклона и очистки канав для улучшения дренажа.

Если вы знаете, как использовать ведро для сортировки, вы можете использовать его во многих приложениях, в том числе:

• Ландшафтный дизайн
• Техобслуживание канав
• Профилирование откоса
• Дорожное строительство
• Коммунальные работы

Что такое ковш для тяжелых условий эксплуатации?

Ковш для тяжелых или тяжелых условий эксплуатации обычно изготавливается из высокопрочной, устойчивой к истиранию стали. Благодаря своей превосходной прочности, эти навесные устройства часто используются в карьерах для загрузки грузовиков с материалом высокой плотности за меньшее количество проходов.

бывают общего, тяжелого, тяжелого и сверхпрочного исполнения. Они обеспечивают улучшенное копание тяжелых или абразивных материалов, таких как:

• Взорванная порода
• Глина плотная
• Камень
• Острый камень
• Базальт рваный
• Гравий
• Песок высококремнистый
• Дробь гранитная
• Сланец

Ковши для тяжелых и тяжелых условий эксплуатации могут обрабатывать даже более тяжелые материалы, в том числе:

• Известняк
• Песчаник
• Шлак битый
• Базальт

Что такое траншейный ковш?

Как и планировочный ковш, траншейный ковш используется для рытья траншеи. Он хорошо подходит для узких кабельных траншей, водопропускных труб и водостоков. Он имеет узкую форму, острое плоское лезвие и удлиненную переднюю часть для лучшего доступа. Этот инструмент может копать глубокие траншеи, сохраняя при этом короткое время рабочего цикла. Ковш для рытья траншей следует использовать для высокоточных работ, таких как рытье вокруг труб.

Что такое ковш с угловым наклоном?

Ковш с угловым наклоном используется во многих из тех же областей применения, что и ковш для профилирования, с добавленной функцией поворота на 45 градусов в любом направлении.Благодаря возможности наклона эти ковши полезны для создания точных уклонов. Они также позволяют экскаватору перемещать или формировать большую площадь без частой смены положения. Эти функции могут позволить увеличить время безотказной работы за счет сверхпрочной конструкции.

бывают разных размеров для различных применений, например:

• Оценка
• Рытье траншей
• Очистка канав
• наклонный
• Расчистка земли или снега
• Чистовая
• Прокачка
• Ландшафтный дизайн
• Копание в труднодоступных местах

Какие типы специальных ковшей для экскаваторов доступны?

Помимо наиболее часто используемых ковшей, вы можете найти ковши различных конструкций для конкретных работ:

• Ведро-загадка: ведро-загадка, которое иногда называют ковшом-скелетом, имеет тяжелые пластины с промежутками между ними.Мелкие частицы просеиваются, отсеивая грубую почву или камни из мелкой почвы.
• V-образный ковш: это особый вид ковша для рытья траншеи, V-образный ковш может копать длинные, угловые, V-образные траншеи. Часто используется для прокладки труб и инженерных кабелей.
• Ковш для скальных пород: Ковш для скальных пород имеет конструкцию, аналогичную конструкции ковшей для земляных работ общего назначения. Он имеет длинные острые зубья с V-образной режущей кромкой для оптимального толкающего усилия. Ковш для скальных пород с легкостью пробивает твердые породы.
• Ковш с твердым днищем: Ковш с твердым корпусом имеет конструкцию, аналогичную ковшу для скальных пород, и поставляется с прикрепленными к нему зубьями рыхлителя на задней части ковша. Он может разрыхлить уплотненную почву при копании.

Аренда или покупка бывших в употреблении экскаваторных ковшей? Знайте, что искать

При таком большом количестве типов экскаваторных ковшей стоит подумать об аренде одного, когда вам нужно выполнить конкретную задачу. Если вы планируете использовать ковш для многих работ, вы можете сэкономить, купив подержанный ковш экскаватора.При выборе ковша, бывшего в собственности или арендованного, вам необходимо понимать, как проверить его на предмет повреждений или ремонта. Ищите следующие элементы:

1. Трещины, изгибы и вмятины: в точках сварки на ковше могут образоваться трещины, вмятины или прогибы. Трещина при сварке будет покрыта ржавчиной.
2. Ржавчина: Ржавчина — один из признаков чрезмерного износа ковша экскаватора. Если вы заметили ржавчину, подумайте, можете ли вы отремонтировать ее, или ведро находится в слишком плохом состоянии.
3. Волнистость: Материал зубьев ковша экскаватора — низколегированная сталь, обеспечивающая прочность и долговечность. Со временем, если зубья ковша изношены, они приобретут форму полумесяца. Зубы с зубчатыми краями все еще в рабочем состоянии, но их эффективность снижена. Если зубы изношены, вы можете подумать о замене зубов или запланировать их в ближайшее время.
4. Доступность деталей: Зубья ковша и другие элементы настройки со временем изнашиваются. Если модель ковша снята с производства, у вас могут возникнуть проблемы с поиском сменных зубов.Перед покупкой проверьте в Интернете, где можно купить нужные детали, доступны ли они по цене и их легко найти.
5. Fit: если вы арендуете, покупаете новый или подержанный, ковш должен соответствовать вашему экскаватору. Ковш, слишком тяжелый для вашего экскаватора, будет неэффективным и даже повредит вашу машину. Убедившись, что он подходит по размеру и весу для вашего экскаватора, прикрепите его, чтобы обеспечить правильную посадку.
6. Люфт или движение: как только ведро прикреплено, попробуйте открыть и закрыть ведро.Проверьте надежность крепления втулок, штифтов или муфт.
7. Копание: если все в рабочем состоянии, попробуйте копать ковшом, чтобы убедиться, что оно работает. Примите во внимание время цикла, которого вы можете достичь по сравнению с другими ковшами.

Выбор размера ковша экскаватора

Большинство строительных проектов выигрывают от ковша, который увеличивает производительность за счет уменьшения количества проходов, которые необходимо сделать инструменту. Выберите ковш экскаватора самого большого размера, который не снизит эффективность, за исключением случаев, когда у вас есть особые требования к размеру, например, при рытье траншеи.Помните, что ковш, который вы используете на 20-тонном экскаваторе, будет слишком большим для 8-тонного экскаватора. Слишком большой ковш потребует от машины выполнения большего количества работы, а каждый цикл займет больше времени, что снизит эффективность или приведет к опрокидыванию экскаватора.

Таблица размеров ковша экскаватора

Как правило, для вашего экскаватора подходят ковши разных размеров. Размеры ковшей мини-экскаваторов могут варьироваться от 6-дюймовых до 36-дюймовых ковшей. Имейте в виду, что некоторые размеры применимы только к сегментам профилирования, и вам не следует использовать другие типы ковшей с такими размерами.Чтобы узнать, какой размер ковша подходит для веса вашего экскаватора, воспользуйтесь таблицей размеров:

• Машина до 0,75 тонны: ковши шириной от 6 до 24 дюймов или 30-дюймовые ковши для сортировки.
• Машина грузоподъемностью от 1 до 1,9 тонны: ковши шириной от 6 до 24 дюймов или сортировочные ковши от 36 до 39 дюймов.
• Машина грузоподъемностью от 2 до 3,5 тонн: ковши шириной от 9 до 30 дюймов или 48-дюймовые ковши для сортировки.
• 4-тонная машина: ковши шириной от 12 до 36 дюймов или 60-дюймовые ковши для сортировки.
• Машина грузоподъемностью от 5 до 6 тонн: ковши шириной от 12 до 36 дюймов или 60-дюймовые ковши для сортировки.
• Машина грузоподъемностью 7–8 тонн: ковши шириной от 12 до 36 дюймов или ковши для сортировки от 60 до 72 дюймов.
• Машина грузоподъемностью от 10 до 15 тонн: ковши шириной от 18 до 48 дюймов или 72-дюймовые ковши для сортировки.
• Машина грузоподъемностью от 19 до 25 тонн: ковши шириной от 18 до 60 дюймов или ковши для сортировки по высоте 84 дюйма.

Как рассчитывается вместимость ковша экскаватора?

Вместимость ковша зависит от размера ковша и обрабатываемого материала.Вместимость ковша сочетает в себе коэффициент заполнения и плотность материала, почасовые производственные требования и время цикла. Вы можете рассчитать вместимость вашего ковша для конкретного проекта за пять шагов:

1. Найдите вес материала в фунтах или тоннах на кубический ярд. Обратитесь к листу данных коэффициента заполнения, предоставленному производителем ковша, чтобы узнать коэффициент заполнения для этого конкретного материала. Эта цифра, выраженная в десятичной дроби или в процентах, указывает, насколько полно может быть ведро этим типом вещества.
2. Найдите время цикла, отсчитав загрузку с помощью секундомера. Запустите таймер, когда ковш начнет копать, и остановите, когда ковш начнет копать второй раз. Разделите 60 на время цикла в минутах, чтобы определить количество циклов в час.
3. Возьмите почасовую производственную потребность, установленную менеджером проекта, и разделите ее на количество циклов в час. Этот расчет дает вам количество в тоннах, перемещенное за проход, известное как полезная нагрузка за цикл.
4. Разделите полезную нагрузку за цикл на плотность материала, чтобы получить номинальную вместимость ковша.
5. Разделите номинальную вместимость ковша на коэффициент заполнения. Это число говорит вам, сколько кубических ярдов материала вы сможете поднять за каждый цикл.

Настройка ковша экскаватора и аксессуары

Чтобы приспособить ковш экскаватора для любых применений, которые у вас есть в магазине, вы можете настроить ковш с помощью множества дополнительных функций:

• Типы зубьев: Один из наиболее распространенных способов настройки экскаватора — установка зубьев разных типов на передней части ковша.Зубы бывают разных форм для различных целей. Зубцы долота имеют гладкий, угловой наконечник с плоским дном и отлично подходят для большинства применений. Зубья каменного долота имеют усиленный наконечник долота, подходящий для скальных пород и твердых грунтов. Одиночные зубы тигра имеют заостренный наконечник для хорошего проникновения материала. Два зуба тигра имеют по два острых зубца на зуб для еще лучшего проникновения.
• Расстояние между зубьями: Вы также можете отрегулировать расстояние между зубьями для различных применений. Зубья с большим расстоянием между ними могут обеспечить лучшее проникновение в породу, а более узкая конфигурация зубьев лучше работает при рытье траншей и почвы.
• Конфигурация кромки: Ковши могут иметь либо лопату, либо прямые кромки. Лопаточная кромка лучше всего подходит для твердых материалов и в карьерах. Прямые края обеспечивают более чистый срез при земляных работах, рытье траншей и обустройстве участка.
• Боковые фрезы: у ковшей экскаваторов обычно есть боковые фрезы, которые толще, чем сторона ковша. Вы можете оснастить ковш дополнительными боковыми ножами с болтовым креплением, также называемыми корневыми ножами, которые помогут вам копать корни во время земляных работ.
• Защита от износа: Боковые ножи также могут способствовать защите от износа, наряду с нижними и боковыми изнашиваемыми пластинами, а также протекторами боковой панели. Эти аксессуары продлят срок службы вашего ведра.
• Устройство для быстрой смены навесного оборудования: экскаваторы имеют множество типов навесного оборудования для ковшей и могут удерживать другое навесное оборудование, такое как рыхлители, шнеки, грабли и грейферы. Возможность менять аксессуары на рабочем месте имеет решающее значение. Устройство для быстрой смены навесного оборудования позволяет легко переключаться между различными типами инструментов и ковшей.
• Муфта с усилителем наклона: Муфта с усилителем наклона позволяет любому инструменту наклоняться по дуге на 180 градусов или на 90 градусов влево или вправо от центра для максимальной точности.
• Большой палец: Для громоздких грузов или грузов неправильной формы большой палец экскаватора можно прикрепить к верхней части ковша экскаватора, чтобы зажимать материал и удерживать его на месте.

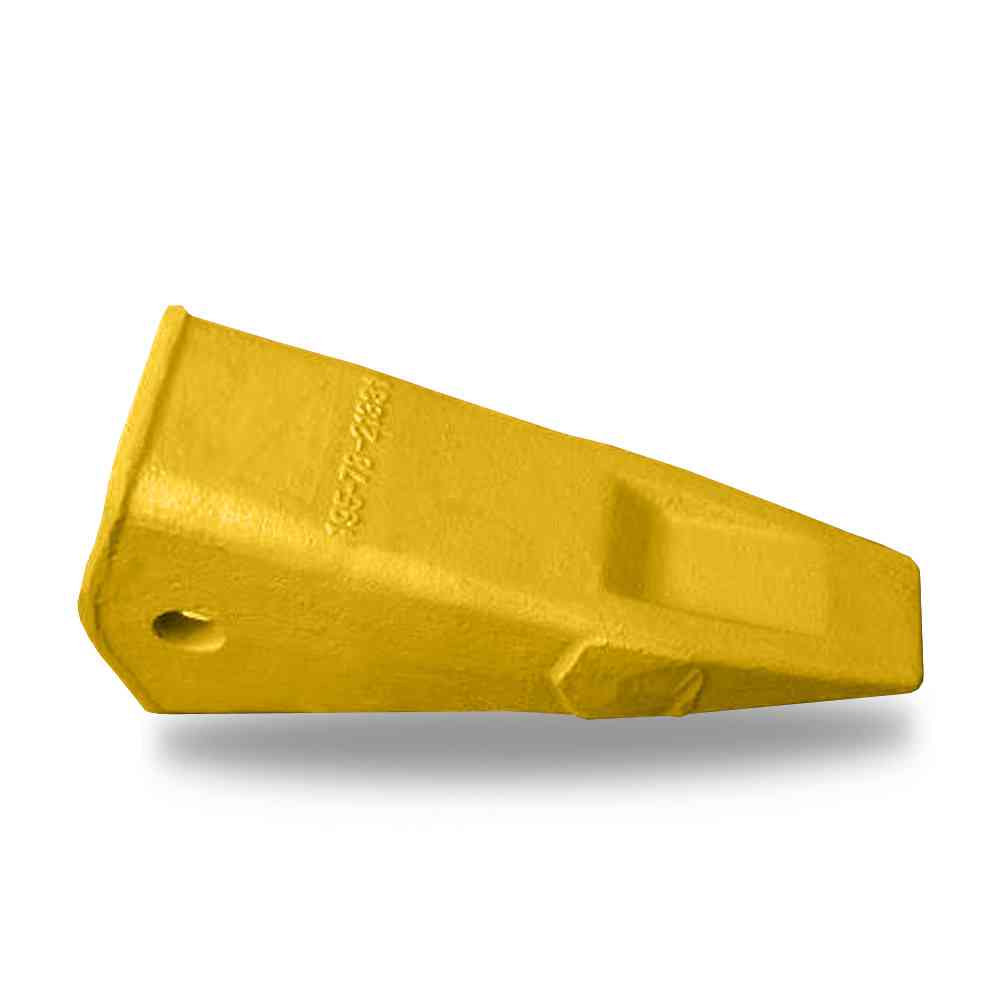

Замена зубьев на ковшах экскаваторов

Лучшее время для замены зубьев — до того, как они полностью изнашиваются и не обнажают адаптер ковша.Чтобы установить ковш с новыми зубьями, выполните следующие девять шагов:

1. Начните с защитных очков и защитной обуви. Вам понадобится молоток, инструмент для снятия штифта, щетка с проволочной щетиной и новые зубы, которые вы хотите вставить. В целях безопасности пометьте машину перед работой с ковшом.
2. Установите ковш так, чтобы зубья были параллельны земле.
3. Используя инструмент для снятия штифта, удалите существующие зубы. Вбейте инструмент для снятия штифта в штифт так, чтобы вы прижались к фиксирующей стороне зуба.
4. Снимите зуб и очистите переходник зуба щеткой из щетины.
5. Вставьте фиксатор в соответствующее углубление адаптера.
6. Удерживая фиксатор на месте, установите зуб на адаптер.
7. С противоположной стороны держателя вставьте штифт через зуб и адаптер зуба.
8. Забейте штифт до тех пор, пока он не будет на одном уровне с концом зуба.
9. Убедитесь, что выемка в штифте зафиксирована в держателе.

Найдите ковши экскаватора Cat и навесное оборудование на тракторе Thompson

Когда вы готовы сделать покупки ковшей для экскаваторов или вам нужна консультация специалиста для вашей рабочей площадки и машины, обратитесь к местным лидерам в области поставки запчастей и ремонта тракторов. У нас есть широкий выбор навесного оборудования Cat для экскаваторов — независимо от того, ищете ли вы новые или бывшие в употреблении ковши. Быстро приобретайте нужные детали у экспертов с более чем 60-летним опытом работы в этой сфере.

Получите консультацию по номеру вашей модели от наших профессионалов, связавшись с нами или воспользовавшись нашей функцией онлайн-чата сегодня.

типов экскаваторных ковшей | Продажа оборудования Phoenix

Главная »Типы ковшей экскаваторов

Ковши экскаваторов имеют важное значение в строительной отрасли. Их можно прикрепить к машине и использовать для выполнения ряда функций. Их конструкция и дизайн помогают в выполнении таких работ, как землеройные, подъемные, горные работы, строительство дорог и т. Д.

Чтобы сократить расходы, также можно купить бывшие в употреблении экскаваторные ковши.Важно выбрать правильный тип бывших в употреблении экскаваторных ковшей, чтобы строительные работы проходили гладко и быстро. Также перед покупкой следует оценить качество и срок службы оборудования.

Вот различные типы ковшей, которые широко используются —

Ковши общего назначения

Это стандартные ковши, которые поставляются с каждым экскаватором. Они используются для всех целей и могут копать почву, камни, мягкие и илистые поверхности. Универсальное применение широко используется в строительной отрасли, в основном для выемки грунта.

Ковш для скальных пород

Они имеют прочную конструкцию и укрепленную конструкцию. Удлиненные и острые зубцы V-образной формы помогают проникать в твердые породы. Ковши для скальных пород способны толкать с большей мощностью и идеально подходят для строительных работ, связанных с рытьем твердых пород.

Ковш с твердым покрытием

Так же, как и каменные ковши, они имеют конструкцию, которая обеспечивает высокую производительность. В дополнение к этому, ковши с твердой посудой имеют зубья рыхлителя, закрепленные в задней части ковша.Это помогает рыхлить уплотненную землю при рытье земли.

Ковш для сортировки

Эти ковши большой вместимости не имеют зубьев, но имеют большую вместимость. Они идеально подходят для сбора мягких материалов. Ковши для сортировки также известны как ковши для очистки. В основном они используются для выравнивания, рытья канав, засыпки и откосов.

Рыхлители

Это один из самых сложных типов бывших в употреблении экскаваторных ковшей. У них острые зубы, которые прорезают практически все.Они идеально подходят для копания поверхностей с твердой структурой, например, бетона. Рыхлители также используются для переноски крупных валунов.

Ковши экскаваторов, ковши для песка, ковши для траншей, каркасные ковши, произведенные в Висконсине

Ковши для песка большой емкости

Empire повысят вашу производительность и уменьшат необходимость замены изнашиваемых деталей! Эти ведра, разработанные для ледникового песка, врываются в почву, как ложка в ледяной крем — скошенный край прорезает его без необходимости дорогостоящего GET.В ковшах для песка используется износостойкая пластина Hardox 400/450 во всех частях ковша, контактирующих с землей, что позволяет продлить срок службы корпуса ковша до 3 раз по сравнению с ковшами других производителей. Есть три основных типа ведер Empire Sand. Дополнительную информацию см. На страницах со спецификациями отдельных ковшей.

HCRB — ​​Круглое дно большой емкости

HCRB — ​​Ковши большой емкости с круглым дном предназначены для канализационных или трубопроводных работ. Радиус формы режущей кромки легче рассекает почву, чем обычные ковши для «копания», поскольку площадь контакта с почвой меньше.Большая вместимость ковша для песка Empire позволяет перемещать больше почвы за цикл и получать больше прибыли в год, а конструкция с круглым радиусом днища требует меньше подстилочного материала, чем обычные ковши экскаватора.

FBRC — Плоский нижний круглый уголок

Empire — наша самая популярная конструкция! Этот ковш можно использовать для верхней загрузки материалов и общих земляных работ. Основное лезвие Hardox имеет скошенную переднюю кромку, позволяющую легко прорезать почву.Большая вместимость ведра для песка от Empire позволяет перемещать больше почвы за цикл / получать больше прибыли в год!

FBSC — Квадратный уголок с плоским дном

Empire разработан для работы с фундаментом и подвалом. Сменный болт на режущей кромке (BOCE) обычно добавляется к этому типу ковша для профилирования или земляных работ. Основное лезвие Hardox имеет скошенную переднюю кромку. Большая вместимость ковша для песка FBSC компании Empire позволяет перемещать больше почвы по сравнению с типичными ковшами OEM GP.

Ковши экскаваторов общего назначения

Empire предлагает 4 различных класса ковшей общего назначения, чтобы соответствовать конкретным приложениям наших клиентов для ковшей общего назначения или «зубчатых ковшей»

Ковши General Duty предназначены для копания менее абразивных материалов, таких как грязь, суглинок и смешанные составы из грязи и мелкого гравия. Обычно Empire рекомендует для этого применения FBSC или FBRC, так как емкость ковша будет больше, чем у стандартных ковшей OEM GP или «копающих» ковшей.Этот тип GP будет использовать адаптеры и зубья стандартного размера, T-1 для основного лезвия и режущих кромок. Может обрабатываться под боковые фрезы или регуляторы зазора.

Ковши Heavy Duty — самые популярные ковши общего назначения Empire. Используется при копании в широком диапазоне материалов, включая грязь, глину и камни. По сравнению с нашими ковшами General Duty, ковш Heavy Duty изготовлен с использованием Hardox для корпуса и режущих кромок ковша, причем толщина материалов соответствует выбору экскаватора и адаптера.Адаптеры и зубья могут быть увеличены для конкретного применения. Может обрабатываться под боковые фрезы или регуляторы зазора.

Ковши для тяжелых условий эксплуатации предназначены для более абразивных материалов, таких как камень, гранит или кварц. Дно и борта из Hardox примерно на 40% толще, чем у ковшей Heavy Duty. Режущие кромки Hardox также толще для повышения защиты от абразивного износа и строжки. GP для тяжелых условий эксплуатации будет использовать адаптеры и зубья увеличенного размера. Может обрабатываться под боковые фрезы или регуляторы зазора.

Ковши Extreme Duty предназначены для очень абразивных сред, таких как кварц или гранит. Ковши для тяжелых условий эксплуатации GP включают футеровки ковша, увеличенные боковые изнашиваемые пластины, защиту боковой планки и адаптеры, размер которых соответствует области применения. Для защиты ковша от износа также могут быть добавлены угловые или пяточные кожухи, защитные кожухи основания, сегменты и механически прикрепляемые износостойкие пластины.

Ковши для очистки канав (DC)

Наши ковши для очистки канав повысят вашу производительность благодаря своей широкой неглубокой конструкции.Ковши Empire DC, изготовленные с использованием износостойкой плиты Hardox Wear Plate (такой же, как и наши ведра для песка), быстро удаляют осадок из канав и выдерживают больше срока службы ковшей конкурентов благодаря нашему качественному дизайну.

Ковши специального назначения

Разносите ли вы тротуар, выравниваете высоту или чистите канавы, или работаете в зимний мороз — у Empire есть ведро, которое вам нужно! Empire производит ведра практически любого типа, необходимые для выполнения вашей работы! Для получения дополнительной информации ознакомьтесь с типами ковшей ниже:

Каркасные ковши

Разработанные для рытья скальных пород, каркасные ковши помогут отделить рыхлую породу от другой почвы или для работы с каменной наброской в ​​проектах по борьбе с эрозией. Изготовлен из высококачественной износостойкой стали Hardox и разработан для легкой отсыпки камней. Они могут быть оснащены зубами на ваш выбор или BOCE.

Ковши трапециевидной формы или V-образные ковши

Эти ковши разработаны для вашего конкретного применения — например, для рытья траншей с определенной шириной, глубиной и уклоном. Они могут быть оснащены зубьями на ваш выбор, ножами BOCE или обычными лезвиями Hardox в зависимости от вашей работы.

Ковши обратной лопаты и экскаватора — Trasteel Tech

В условиях конкурентной глобальной экономики получение максимальной отдачи от каждого часа работы имеет решающее значение, и Trasteel Wear Parts и линейка принадлежностей Trasteel Tech помогут вам в этом.

Trasteel Tech — это ведущий бренд, который внимательно относится к изменениям и потребностям рынка и стремится внедрять новое оборудование, которое сделает вашу работу проще и эффективнее.

Навесное оборудование и оборудование для земляных, погрузочных и погрузочно-разгрузочных работ

Trasteel Tech предлагает широкий спектр решений для земляных работ, , погрузочно-разгрузочных работ и погрузочно-разгрузочных работ независимо от материалов.От землеройных и просеивающих ковшей для всех типов экскаваторов, предназначенных для мини-экскаваторов и миди-экскаваторов или экскаваторов-погрузчиков , дополнительно для экскаваторов от 15 тм до крупногабаритного производственного оборудования от 120 тм.

Trasteel Tech также предлагает решения для оборудования, используемого при погрузке, землеройных работах и ​​погрузочно-разгрузочных работах, от телескопических погрузчиков до больших колесных погрузчиков , используемых на больших карьерах, погрузочно-разгрузочных работах в портах, литейных цехах горячего шлака и многих других.

Trasteel Tech кропотливо потратила время на разработку эксклюзивного дизайна наших ковшей , которые увеличивают (BOF) усилие отрыва машины, обеспечивая лучшую производительность, помогая сделать ваши задачи более эффективными и прибыльными.

Все наше навесное оборудование изготовлено из высококачественной противоизносной стали и Trasteel Elite Зубья и протекторы

Мы также предлагаем услуги по настройке и ремонту ковша в соответствии с требованиями вашей работы, применяя специальные защитные средства, оборудование является наиболее чувствительным, чтобы продлить срок его службы.Подтверждено гарантией на компоненты Trasteel .

Экскаваторное оборудование

1. Ковши для земляных работ и рытья траншей.
2. Каркасные ковши для сортировки материала
3. Чистящие ведра с НАКЛОННЫМ движением и без него.
4. Ковши трапециевидные для котлованов.
5. Рыхлители.
6. Муфты для быстрой смены навесного оборудования. Механический и гидравлический.
7. Устройство TILT и ROTOTILT для шарнирного сочленения.

Оборудование для фронтальных погрузчиков

1. Погрузочные ковши для легких материалов, подходящие для всех типов погрузчиков.
2. Ковши для тяжелых условий эксплуатации для забоев карьеров на крупных производственных погрузчиках.
3. Ковши с высокой разгрузкой для разных материалов; от злаков или зерна до железной руды, угля или любого другого материала в портовых операциях.
4. Захваты для погрузки бревен в лесном хозяйстве.
5. Захваты для погрузки крупных блоков в карьерах декоративного камня.
6. Устройство для быстрой смены навесного оборудования для эффективной и безопасной смены навесного оборудования.

Брошюры

Ковши экскаваторов и их функции | by Excavator Buckets

Со временем машины и оборудование превратились во что-то более полезное для людей. Экскаваторы и ковши для экскаваторов в наши дни, безусловно, являются одними из самых востребованных в строительной сфере.С этими инструментами людям никогда не придется голыми руками копать определенную территорию. Сегодня используются разные типы экскаваторных ковшей. Среди них:

Ковш экскаваторный — Большинство ковшей экскаватора в основном используются для рытья канала, что отражает особенности его конструкции. Будь то выемка породы, инея или суглинка, ковши обычно следуют правилу функциональности. Ковши для рытья мягких и мягких почв не имеют длинных зубцов, и они часто тупые.Что касается инея или камня, зубья ковша обычно длинные и заостренные, чтобы лучше использовать рычаги и усилие для взлома. Ширина ковша тоже различается. На твердой почве или грунте узкий ковш прикладывает более концентрированную силу для проникновения в землю. Также он имеет короткую режущую кромку.

Еще одной особенностью этого ковша экскаватора является зазор между вершинами зубьев и выступом пальца рукояти ковша. Это расстояние известно как радиус вершины, и обычно оно меньше у землеройных ковшей, которые используются для выемки твердой почвы.Из-за небольшого расстояния он может обеспечить лучший механический рычаг для наполнения и скручивания ведра. Ковш для копания, который хорошо спроектирован, будет использовать эти функции, чтобы сделать устройство эффективным, а также долговечным.

Ковш для скальных пород — Ковш этого типа является вариантом вышеупомянутого ковша для копания, за исключением того, что он имеет несколько модификаций в конструкции для уникального применения. Когда дело доходит до экстремального разрыва, а также для взлома камня, для этого требуется прочная и прочная конструкция.Ковш экскаватора должен иметь длинные и острые зубья, закрепленные на V-образной или прямой режущей кромке. Ковш экскаватора должен обладать достаточной прочностью, чтобы сосредоточить усилие на подъеме, а также на разрыве породы, в то же время сохраняя свою структурную целостность. Как правило, эти ковши более узкие и имеют меньший радиус наконечника по сравнению с обычными ковшами для копания, которые используются для работы с более мягкими средами или материалами.

Есть так много факторов, которые необходимо учитывать при выборе правильного ковша экскаватора, а именно:

Предлагаемое назначение ковша экскаватора — знать, для засыпки, расчистки, рытья или расчистки

Плотность, а также состав почвы — знаете, суглинок это, глина или скала?

Марка машины — знайте, сколько она весит и сколько у нее мощности.

Ширина ковша — знать защиту, радиус и наконечник

6 различных типов экскаваторов и их применение

Когда вам нужно поднять тяжелое количество почвы, экскаватор просто необходим на вашем рабочем месте. Экскаваторы — популярные землеройные машины с ковшом, стрелой, вращающейся кабиной и подвижными гусеницами. Эти компоненты обеспечивают превосходную мощность копания и мобильность, позволяя этому тяжелому оборудованию выполнять множество функций, от рытья траншей и раскалывания ям до подъема мусора и выемки шахт.

Для чего используются экскаваторы? Экскаваторы применяются для различных подрядных и промышленных нужд, включая горнодобывающую промышленность, строительство дорог, строительство зданий и снос.
Существует много типов экскаваторов — машины меньшего размера выполняют функции копания и бурения, в то время как более крупные экскаваторы имеют разные инструменты для тяжелых работ. При аренде экскаватора следует учитывать его размер и скорость, а также условия работы, такие как количество места и типы почвы.

Наиболее распространенными типами экскаваторов являются гусеничные экскаваторы, драглайны, всасывающие экскаваторы, мини-погрузчики и экскаваторы с большим вылетом. Мы рассмотрим, что представляет собой каждый тип экскаватора и для каких работ каждый из них лучше всего подходит.

В отличие от других больших экскаваторов, которые передвигаются на колесах, гусеницы движутся по двум большим бесконечным гусеницам, гусеницы часто используются в горнодобывающей промышленности и тяжелых строительных работах. Эти экскаваторы, также известные как компактные экскаваторы, используют гидравлические силовые механизмы для подъема тяжелого мусора и почвы.

Их система цепного колеса позволяет им скользить вниз и преодолевать холмы с меньшим риском, что делает их пригодными для профилирования холмистых участков и ландшафтного дизайна на пересеченной местности. Несмотря на то, что гусеничные машины медленнее других экскаваторов, в целом они обеспечивают больший баланс, гибкость и устойчивость.

Экскаватор-драглайн — это более крупный экскаватор, который работает с другим процессом. В оборудовании используется подъемная канатная система, которая крепится к ковшу с помощью подъемного устройства.Другая сторона ковша прикреплена к драглайну, который проходит от ковша к кабине.

Подъемный трос поднимает и опускает ковш, а драглайн тянет ковш к водителю.

Из-за своего веса драглайны часто собираются на месте. Уникальная система этого типа экскаватора обычно используется в крупномасштабных проектах гражданского строительства, таких как строительство каналов.

Также известные как вакуумные экскаваторы, эти экскаваторы оснащены всасывающей трубой, способной пропускать воздух, обеспечивая мощность до 400 лошадиных сил.Экскаватор сначала выпускает струю воды, чтобы разрыхлить землю.

Труба с острыми зубьями по краям создает вакуум, который уносит почву и мусор со скоростью до 200 миль в час. Всасывающий экскаватор идеально подходит для деликатных подземных работ, так как он может снизить вероятность повреждения более чем на 50 процентов.

Экскаваторы с бортовым поворотом

В отличие от стандартных экскаваторов, у мини-погрузчиков стрелы и ковши обращены в сторону от водителя. Такая ориентация позволяет навесному оборудованию проходить над кабиной, а не вокруг нее, что делает их полезными в более узких местах и ​​при выполнении сложных поворотов.

Они часто используются для рытья бассейнов, уборки площадок, работы в жилых помещениях и вывоза мусора, когда пространство ограничено, а объекты разнесены друг от друга.

Как следует из названия, экскаватор с большим вылетом имеет более длинные секции стрелы и стрелы. Конструкция позволяет лучше работать в труднодоступных местах. Выдвижная стрела экскаватора может достигать более 100 футов по горизонтали.

Эти экскаваторы лучше всего использовать для работ по сносу зданий, например, для разрушения конструкций и разрушения стен, а также для работ над водным пространством.К руке можно прикрепить различные насадки для выполнения дополнительных работ, таких как резка, дробление и резка.

Конструкция экскаватора позволяет использовать строительную технику для самых разных целей. Гидравлические цилиндры, стрелы, стрелы и навесное оборудование обеспечивают функции копания и удержания, а кабина, похожая на дом, предоставляет водителю средства управления для управления экскаватором. Вращающаяся платформа и колеса обеспечивают необходимую мобильность для подъема и удаления мусора с рабочей площадки.

используется различное гидравлическое навесное оборудование, которое служит разным целям. Помимо ковша, к другим распространенным навесным приспособлениям относятся шнек, отбойный молоток, грейфер, шнек, лампа и быстроразъемное соединение.

Ковши

Ковши — это наиболее распространенное навесное оборудование на экскаваторах. Эти стальные приспособления имеют зубчатые края, которые могут обеспечить возможность копания и черпания. Ведра бывают разных видов. Наиболее распространенными являются ковши для рытья траншей, которые предназначены для сортировки камней, и ковши для рытья траншей, которые используются для рытья траншей.

Шнек

Присоединение шнека позволяет бурить землю. Приведенные в действие гидравлическими контурами, эта спиральная насадка может достигать объектов и сверлить глубокие отверстия. Шнеки бывают разных спецификаций и размеров для различных условий копания и местности — они имеют длину от 4 до 50 дюймов и могут копать до 32 футов.

Отбойный молоток

похожи на отбойные молотки, но намного больше по размеру. Обладая способностью обеспечивать до 1000 фунтов энергии удара, эти насадки используются для взлома более твердых поверхностей, таких как камень и бетон.

Зажим

позволяют операторам экскаваторов поднимать большие материалы, такие как пни и бетон, которые слишком велики для ковша. Навесное оборудование можно использовать с ковшами или в грейфере. Хомуты легко крепятся и снимаются с экскаваторов.

Муфта

позволяют быстро переключаться между инструментами и навесным оборудованием без участия бригады. Это удобно, когда вы перемещаетесь между различными задачами и процессами на рабочем месте.

Экскаваторы-погрузчики, также известные как экскаваторы, часто используются на строительных площадках, но их часто путают с экскаваторами.У них схожие возможности копания и подъема, но экскаваторы и экскаваторы различаются по размеру, весу и функциональности.

Экскаваторы обычно представляют собой крупногабаритное оборудование весом до 200 000 фунтов. Конструкция ковша и стрелы позволяет им поворачиваться на 360 градусов.

Экскаватор с обратной лопатой, как правило, намного меньше по размеру и больше похож по внешнему виду на трактор. Конструкция означает, что обратная лопата может поворачиваться из стороны в сторону только на 200 градусов. Конструкция переднего и заднего ковшей позволяет выкапывать материалы, загружать отходы и тащить мусор к транспортному средству.Аренда экскаватора с обратной лопатой лучше всего подходит для легких или средних работ с универсальным применением.

В последние годы все больше подрядчиков используют мини-экскаваторы, меньшую и более легкую версию стандартного экскаватора размером с пинту, способную минимизировать повреждение земли и проходить через тесные тесные места, такие как парковки и закрытые помещения. Мини-экскаваторы, также известные как компактные экскаваторы, обычно имеют уменьшенный или нулевой поворот хвостовой части, чтобы обеспечить более крутые повороты и избежать контакта с любыми препятствиями.

Хотя существует много разных типов экскаваторов, их основные функции схожи. Возможности подъема и копания делают их незаменимыми практически на любой строительной площадке. Их высокая стоимость делает их аренду наиболее экономичным способом для большинства компаний.

Похожие сообщения

Ковши экскаваторов | Hensley Industries

Навесное оборудование для горных экскаваторов (класс 80 т и выше)

Обозначение модели

Ковши HF

Ковши HP

Ковши строительных экскаваторов (класс до 60 тонн)

TL Ковш — рытье траншей общего назначения и погрузка

• Трубчатая верхняя конструкция
• Контурная конструкция с плоским дном
• Губа (T1)
• Нож из двух частей (T1)
• Нижняя отбойная пластина
• Горизонтальные полосы износа (нижние)
• Штрихи / Бокорезы
• XS ™ G.E.T. система
• Дополнительно

HP — выступ для тяжелых условий эксплуатации с изнашиваемой пластиной

• Формованная балка Верхняя конструкция
• Конструкция с двойным конусом / двойным радиусом
• Губа (T1)
• Цельный клинок (T1)
• Нижняя отбойная пластина
• Нижняя изнашиваемая пластина (400 по Бринеллю)
• Штрихи / Бокорезы
• XS ™ G.E.T. система
• Дополнительно

Ковш HPS — выступ для тяжелых условий эксплуатации с изнашиваемой пластиной и изнашиваемыми накладками

• Формованная балка Верхняя конструкция
• Конструкция с двойным конусом / двойным радиусом
• Губа (T1)
• Цельный клинок (T1)
• Нижняя отбойная пластина
• Нижняя изнашиваемая пластина (400 по Бринеллю)
• Горизонтальные полосы износа (400 по Бринеллю)
• Штрихи / Бокорезы
• XS ™ G.E.T. система
• Дополнительно

Ковши HPX — кромка пластины для тяжелых условий эксплуатации с износной пластиной, износостойкими накладками и дополнительной защитой

• Формованная балка Верхняя конструкция
• Конструкция с двойным конусом / двойным радиусом
• Губа (T1)
• Цельный клинок (T1)
• Нижняя отбойная пластина
• Пластина верхняя
• Нижняя изнашиваемая пластина (400 по Бринеллю)
• Горизонтальные полосы износа (400 по Бринеллю)
• Приварные пяточные кожухи литые
• Увеличенная толщина изнашиваемого материала
• Штрихи / Бокорезы
• XS ™ G.
