Опубликовано Пошаговая инструкция по установке и монтажу винтовых свай
Для получения надежного фундамента, важен не только правильный выбор труб, но и монтаж винтовых свай с соблюдением технологии. Он выполняется только после предварительной подготовки, которая включает в себя:
- пробное бурение почвы;
- проведение расчетов;
- выбор свай нужного диаметра и длины;
- составление плана разметки участка.
До начала монтажа необходимо обратить внимание на качество свайных опор. Они должны быть произведены в фабричных условиях, иметь антикоррозийное покрытие и сталь высшей пробы в качестве основного материала. Важно подбирать их в соответствие с особенностями грунта и будущего строения.
Способы монтажа винтовых свай
Выбор способа монтажа винтовых свай зависит от финансовых возможностей, наличия подъездных путей, расположения свайного фундамента, типа грунта и времени года. Если подъезд к участку затруднен или установка свайных изделий планируется в воде, подойдет исключительно ручной метод.
Стоит учитывать, что даже при выборе определенного способа монтажа есть множество видов инструмента, который можно использовать в работе. В любом случае это должен быть профессиональные приборы, а не бытовые приспособления, который не смогут обеспечить достаточную точность и надежность установки.
Ручной монтаж
Для ручного монтажа винтовых свай приобретается специальный инструмент или лом, а также металлические пруты, которые продеваются сквозь механические отверстия и применяются, как рычаги для вкручивания. Еще в качестве надежного рабочего приспособления, позволяющего оптимально распределить нагрузку при установке, используют монтажный оголовок. Он надевается непосредственно на изделие и фиксируется при помощи штыря, имеет две рукоятки для ввинчивания опор.
Среди преимущества ручного метода можно выделить:
- использование в любых условиях – при отсутствии подъезда, проведении работ в воде;
- невысокую стоимость – экономия на аренде техники;
- возможность выполнения монтажа свай своими руками;
- минимальный набор инструментов, требуемый для реализации работ.
Использование такого метода актуально для любых построек, но он имеет свои недостатки. В отличие от механизированной установки на ручное закручивание уходит гораздо больше времени. Также при таком монтаже сложнее контролировать вертикальность свайной трубы. Погрешность может быть достаточно большой, и ее необходимо постоянно проверять с помощью специального прибора. Если грунт достаточно плотный, во время работ могут возникнуть трудности, вплоть до невозможности полного ввинчивания труб на нужную глубину.
Механический монтаж
Механический монтаж винтовых свай предполагает использование специальной техники – бурильных установок на автомобильном шасси. В этом случае перед началом выполнения работ участок освобождается от мусора, корней кустарников и деревьев, создается зона для подъезда техники.
С помощью данного метода установка свайных столбов происходит в несколько раз быстрее, чем при ручной работе. Кроме того, техника позволяет завернуть ленточный столб даже в самый плотный грунт благодаря хорошему вращательному моменту.
Стоит отметить, что при использовании усиленных свай или конструкций с большим диаметром сложно обойтись без бурильной установки, поскольку для ручного вкручивания нужно прикладывать очень много усилий.
Самым главным недостатком механической установки является высокая стоимость, но если такие расходы заложены в бюджет, то можно смело отдавать предпочтение данному способу монтажа. Также стоит учитывать, что на некоторых участках могут возникнуть проблемы с подъездом техники в отсутствии асфальтированной или расчищенной дороги.
Инструкция по монтажу свай
Вне зависимости от метода установки, при монтаже винтовых свай необходимо следовать определенной инструкции. Для каждого из способов она имеет свои отличительные особенности.
Также следует учитывать технические характеристики опорных свай. Чем больше диаметр изделия, тем выше вероятность использования специальной техники. Она имеет существенные отличия и подбирается специалистами, которые будут заниматься установкой.
Ручная установка
Монтаж ручным способом начинается с подготовки неглубоких ям в местах будущего размещения опор, предварительно отмеченных специальными колышками во время разметки фундамента. Углубления обычно выполняются с помощью лопаты или специального бура.
Следующим этапом монтажа винтовых свай является установка в готовые ямы лопастных опор и их постепенное закручивание по часовой стрелке. Как правило, для выполнения этой процедуры используется три человека, два из них вкручивают свайное изделие с разных сторон, а третий проверяет вертикальность установки.
Сваю необходимо закручивать до ее полной установки и попадания в плотные слои грунта. По завершению процедуры вертикальность конструкции проверяется еще раз с помощью специального инструмента – металлической рулетки, отвеса или нивелира.
Механическая установка
Перед началом монтажа винтовых свай готовится площадка для установки. После этого в зависимости от финансовых возможностей, наличия подъезда к участку и других факторов выбирается подходящая техника.
Установка опоры механическим способом включает в себя следующие этапы:
- подготовка места монтажа опоры;
- закрепление рабочего инструмента на свае;
- подъем трубы с закрепленным вращателем и установка в точке монтажа;
- запуск процесса ввинчивания изделия;
- контроль скорости установка и вертикального расположения сваи.
Благодаря усилию, которая техника передает свайной опоре, ее монтаж проходит максимально быстро. При этом для фундамента можно использовать изделия диаметром от 79 мм и с усиленной конструкцией.
Механическая установка свай может происходить при задействовании всего двух человек. Один из них управляет оборудованием, а второй контролирует уровень отклонения опоры при погружении в землю.
Обрезка свай и бетонирование
После того, как метод монтажа винтовых свай был выбран, а конструкции установлены, наступает этап их дальнейшей подготовки к использованию в качестве фундамента. Первое, что необходимо сделать – проверить вертикальность расположения опор и сделать на них отметки для обрезки по нужной высоте. Обычно срезается верхняя часть изделия с технологическими отверстиями – не менее 15 см.
Следующим шагом, который позволит защитить изделия от коррозии, является их бетонирование. Для этого используется цементный раствор, который заливается внутрь трубы, защищая ее от проникновения воздуха, который и вызывает разрушение металла. Кроме того, с помощью бетона повышается прочность опоры и ее устойчивость к деформации в почве.
Когда сваи забетонированы и обрезаны по нужной высоте, к ним привариваются металлические оголовки для дальнейшей установки дома или любых других конструкций.

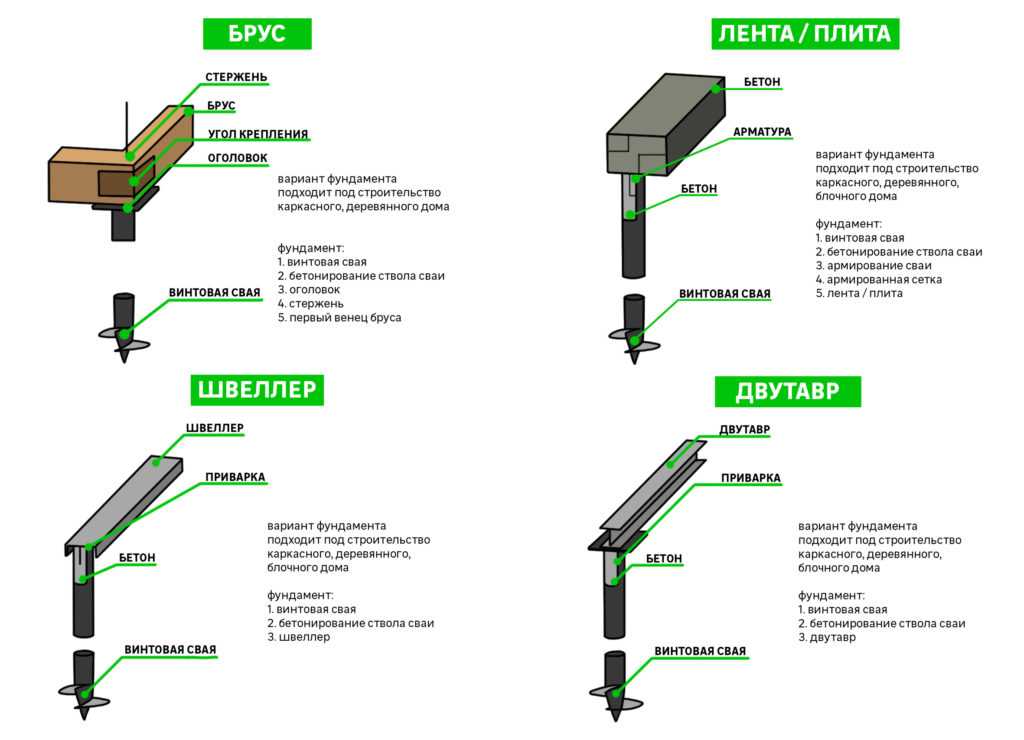

Чтобы усилить надежность фундамента, зачастую используется обвязка с помощью различных материалов – стальной уголок, швеллер, двутавр, деревянный брус.
Технология и устройство винтовых свай, технологии монтажа.

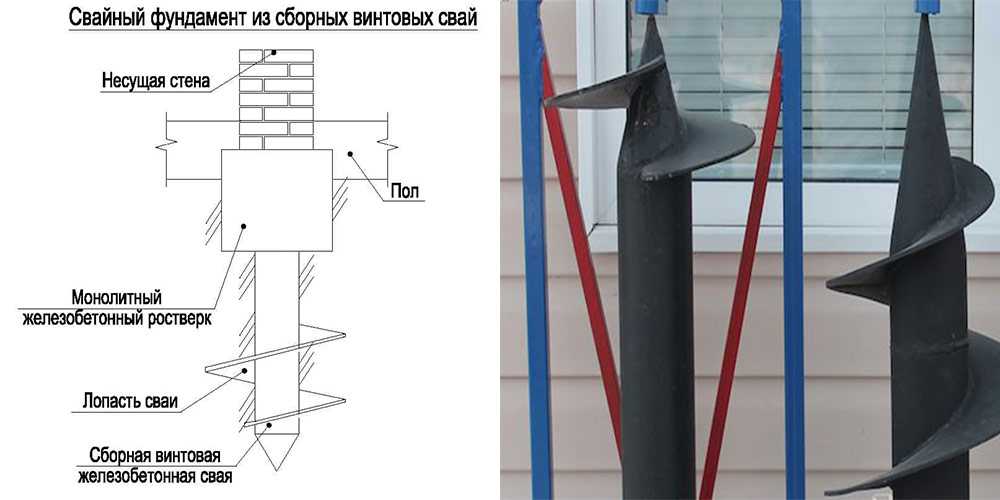

Винтовые свайные фундаменты — это новейшая разработка, которая ранее применялась в военной промышленности для быстрого возведения мостов, высоковольтных линий, различных сооружений на неустойчивых, болотистых и промерзших грунтах.
Сегодня технология винтовых свай, позволяющая без лишних затрат смонтировать фундамент буквально на любом месте, доступна и простому обывателю.
Благодаря уникальности своей конструкции свайно-винтовой фундамент обладает огромным преимуществом по сравнению со стандартными типами фундаментов. В процессе монтажа сваи (ввинчивании), за счет движения ее лопастей, происходит уплотнение почвы, что способствует повышению устойчивости и долговечности фундамента в целом.
Правильно заложенный свайно-винтовой фундамент прослужит десятилетия даже на неустойчивой, зыбкой почве!
Однако не будем забегать вперед и разберём все этапы по закладке свайно-винтового фундамента. Технология погружения свай довольно проста, однако необходимо учесть и соблюсти множество нюансов и только потом приниматься за установку свай в грунт.
Перед возведением свайного фундамента необходимо рассчитать и определить количество свай и расстояние между ними, а также наметить по всему периметру места установки опор и глубину залегания неустойчивого грунта. Вся основа таких фундаментов – винтовая свая, представляющая собой металлическую трубу с прикрепленными буровыми лопастями. Устройство лопастей таково, что при закручивании грунт не разрыхляется, а наоборот, уплотняется.
Когда процесс расчетов и замеров подходит к концу, начинается этап монтажа свай. Установка свай может быть произведена как с помощью специальной техники, так и вручную. Однако в некоторых случаях использование тяжёлой техники просто невозможно (например, машина не может подъехать к месту проведения монтажа).
Конечно, монтаж свай вручную займет немного больше времени и потребует приложить немалые усилия (особенно если сваи большого диаметра), однако правильно ввернуть сваю вручную более чем возможно. В большинстве случаев монтаж производится только вручную, так как арендовать спецтехнику не каждому по карману, а сваи малого диаметра (до 108 мм) ввинчиваются в грунт относительно легко.

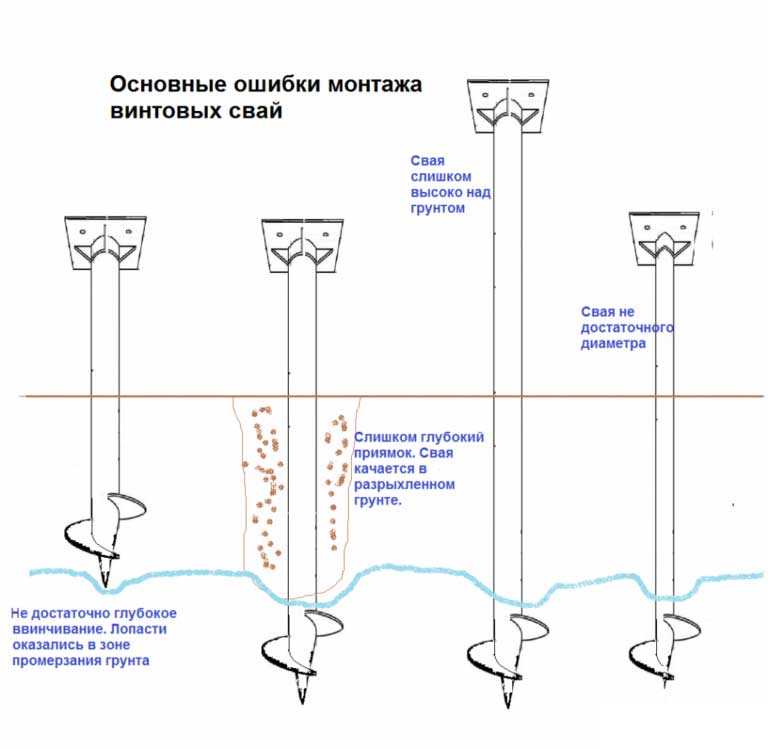

В соответствии с заранее разработанными чертежами возведения фундамента сваи закручиваются на глубину завершения торфяного или просадочного слоя. Если длины сваи недостаточно, ее можно нарастить. В настоящие время выпускаются сварные сваи длиной до 9 метров, что достаточно для любого вида грунта. После установки всех составляющих лишние части отрезаются по уровню будущего фундамента и бетонируются. Для повышения общей целостности конструкции сваи скрепляются между собой при помощи швеллера или бруса (в зависимости от вида постройки).
Если сваи обвязывают брусом, то на них устанавливают оголовки, которые служат своеобразной площадкой для крепления бруса.
В случае обвязки свай металлом оголовки не применяются. В целях предохранения от коррозийных воздействий устанавливаются свайные оголовки, после чего всё покрывается специальным составом на основе эмали и эпоксидной смолы, который применяется для защиты подводных частей морских кораблей и ледоколов. В случае, когда грунт, на котором устанавливается фундамент, имеет неоднородную вышину, проблема решается вкручиванием свай на разную высоту и затем выравниванием их по заданному уровню.
Технология винтовых свай позволяет монтировать сооружения даже на пригорках и в любом другом затрудненном для постройки месте. При строительстве временных сооружений, если сваи не забетонированные, их можно выкрутить и использовать повторно. Винтовые сваи имеют высокую устойчивость и могут выдерживать нагрузки до 4-5 тонн на каждую, при условии если свая длинной 2.5 м. диаметр 108 мм. толщина ствола 4 мм. на основании имеется лопасть длинной в полтора оборота, шириной 300-350 мм.
и толщиной не менее 5 мм. После установки сваи, полость необходимо заполнить бетоном, достаточно марки М300. В зимнее время используются присадки. Для большей сохранности их покрывают слоем двухкомпонентного полимерного состава, который защищает не только внешнюю часть, но и внутреннюю. Срок эксплуатации свай составляет от 80 до 100 лет.
Винтовые сваи можно установить и самостоятельно, однако если вы не обладаете практическим опытом и специальными знаниями технологии погружения свай, то лучше всего обратиться к специалистам. Сам процесс ввинчивания сваи в грунт относительно прост, однако при этом необходимо соблюсти множество небольших, но важных особенностей, от которых и будет зависеть качество и долговечность будущего фундамента. Кроме того, винтовую сваю очень легко повредить, если производить ввинчивание неправильно, что в свою очередь приведёт к дополнительным затратам.
- Технология винтовых свай идеально подходит для большинства типов зданий, в частности, таких как дома из бруса, сооружения по каркасной и модульной технологии, дома из газобетона, бани, дачи и беседки. Винтовые сваи можно использовать даже при проектировании ландшафтного дизайна. С каждым годом технология свайно-винтового фундамента становится всё более и более популярна в России.
Винтовые сваи можно использовать даже при проектировании ландшафтного дизайна. С каждым годом технология свайно-винтового фундамента становится всё более и более популярна в России.
Учитывая целый ряд факторов, а также потенциал такого фундамента можно смело заявить, что винтовые сваи это будущее малого гражданского строительства. Так что если перед вами встал выбор, какой фундамент лучше использовать, то обратите пристальное внимание на сваи. При минимальных затратах и в кратчайшие сроки вы получите надёжный фундамент, который прослужит десятилетия даже будучи заложен на сложном грунте!
Надежная система фундамента от CHANCE
Спиральные сваи/пирсы CHANCE® находят все более широкое применение благодаря универсальности и экономической эффективности системы винтового фундамента. Возможность использования винтовых свайных фундаментов как на сжатие, так и на растяжение делает изготовленную систему фундамента привлекательной альтернативой для строительства глубокого фундамента.
Узнайте, как добиться производительности традиционных систем глубокого заложения без больших затрат на мобилизацию, отвалов и вибраций.
Спиральные сваи/столбы обладают неотъемлемым преимуществом быстрой установки с помощью небольшого оборудования, возможности немедленной загрузки и экономичности по сравнению с традиционными методами фундамента. Винтовые сваи также имеют встроенный контроль качества за счет отслеживания в режиме реального времени отношения крутящего момента к грузоподъемности во время установки. Просмотрите брошюру о винтовых сваях CHANCE®.
Состав винтовой сваи/пирса Винтовая свая/пирс может представлять собой цельный квадратный стальной стержень, круглую открытую стальную трубчатую сваю или комбинацию квадратного и круглого сечения с одной или несколькими спиральными пластинами, приваренными к трубе у конца.
Винтовые сваи устанавливаются путем вращения вала сваи. При вращении вала винтовая пластина продвигается в землю, «тяня» за собой вал. Это действие очень похоже на шуруп по дереву. Спиральная опора обычно используется для сопротивления сжатию и поперечной нагрузке.
Сегменты или секции винтовых свай/опор CHANCE соединяются болтовыми соединениями. Глубина установки ограничена только плотностью почвы и практичностью, исходя из экономических соображений. Винтовая опорная пластина или спираль представляет собой один шаг винтовой резьбы. Все спирали, независимо от их диаметра, имеют стандартный шаг 3 дюйма. Имея настоящую спиральную форму, спирали не ввинчиваются в почву, а ввинчиваются в нее с минимальным нарушением почвы. Спиральные пластины расположены на достаточно большом расстоянии друг от друга, чтобы они функционировали независимо друг от друга как отдельные несущие элементы; следовательно, мощность конкретной спирали на стволе винтовой сваи не зависит от спирали над ней или под ней.
Работаете над дизайн-проектом с использованием винтовых свай и анкеров? HeliCAP™ — это бесплатная программная платформа для гражданского строительства, которая помогает рассчитать требования к производительности для продуктов CHANCE ® Helical. Управляйте параметрами грунта, переменными окружающей среды и другими важными критериями для выбора соответствующего размера сваи/анкера, необходимого для ваших индивидуальных требований проекта.
Спиральные сваи/пирсы CHANCE® Применение
- Фундамент дощатого настила
- Фундамент моста
- Фундамент башни связи
- Фундамент нового строительства
- Фундамент трубопровода
- Солнечные фонды
- Фундамент для плавательного бассейна
Спиральные сваи/пирсы CHANCE® Примеры использования
- Национальный парк Сухой Тортугас
- Аквариум для морских рыб
- Историческая реставрация средней школы Джефферсона
- Железная дорога Бейлайн — Укрытие паровоза
- Пивоваренный завод BJ
Запросить цену
У вас есть вопросы о наших спиральных сваях/причалах CHANCE®? Готовы приступить к следующему проекту? Ищете экспертный совет? Запросите предложение сейчас, чтобы поговорить с нашей профессиональной командой экспертов о спецификациях, ценах и любых дополнительных вопросах, которые могут у вас возникнуть.
Мы свяжемся с вами в течение одного рабочего дня.
Технология | Спиральные свайные фундаменты TorcSill
ТЕХНОЛОГИИ
РАЗЛИЧНЫЕ ПРИМЕНЕНИЯ
АКЦЕНТ НА КАЧЕСТВО
Спиральные сваи — это проверенная технология фундамента, которая используется в общем строительстве с 19 века. Скорость установки и высокая грузоподъемность делают винтовые сваи идеальными для быстро меняющегося мира производства и доставки энергии.
Спиральные сваи лежат в основе всего, что мы делаем. От проектирования и проектирования, исследований и разработок до производственных операций и строительных услуг, мы неустанно работаем над тем, чтобы обеспечить высочайшую безопасность и качество каждого проекта.
СПИРАЛЬНЫЕ СВАИ
Винтовые сваи, также известные как винтовые и винтовые сваи, представляют собой проверенное решение для фундамента, идеально подходящее для энергетических, промышленных и коммерческих объектов.
КОМАНДНАЯ СТРОКА
TorcSill Command Line™ — это безопасное решение для заканчивания скважин под высоким давлением. Спиральные сваи и специальные соединители защищают выкидные линии высокого давления во время откачки и обратного оттока, что помогает предотвратить опасные выбросы давления, которые могут привести к травмам персонала и повреждению оборудования.
НАБЕРЕЖНАЯ ПЛАТФОРМА
Береговая платформа™ состоит из прочных матов буровой установки, поддерживаемых спиральными сваями. Платформа остается на месте в течение всего процесса бурения и заканчивания, ее можно снять и повторно использовать на следующем участке бурения.
ANCHORPIPE
AnchorPipe является лидером в области фундаментов трубопроводов и анкеровки с более чем 40-летним мировым опытом, включая работы в экстремальных морских и наземных условиях.
Эта технология устраняет затраты и опасности, связанные с грузами, традиционно используемыми для контроля плавучести в море. Наземные решения AnchorPipe помогают отказаться от использования бетона при пересечении каньонов и рек, а также для обеспечения плавучести трубопроводов в болотистой местности.
СТАЛЬ К СТАЛИ
Преобразующая эволюция проектирования и строительства фундаментов начинается с высокотехнологичных цельнометаллических решений TorcSill — от основания сваи до основания оборудования.
