Диаметры электросварных круглых труб ГОСТ 10704

Параметры трубы (наружный диаметр)				Сталь	Толщина Стенки, мм
Ø 16	Ø 18	Ø 19	Ø 20	ст3 ст20 09Г2С 08пс	от 1 до 3 мм
Ø 25	Ø 28	Ø 30	Ø 32	ст3 ст20 09Г2С 08пс	от 1 до 3 мм
Ø 35	Ø 38	Ø 40	Ø 42	ст3 ст20 09Г2С 08пс	от 1 до 3 мм
Ø 48	Ø 51	Ø 57	Ø 60	ст3 ст20 09Г2С 08пс	от 1 до 3 мм
Ø 76	Ø 89	Ø 102	Ø 108	ст3 ст20 09Г2С	от 2 до 10 мм
Ø 114	Ø 127	Ø 133	Ø 159	ст3 ст20 09Г2С	от 3 до 10 мм
Ø 219	Ø 273	Ø 325	Ø 377	ст3 ст20 09Г2С	от 3 до 12 мм
Ø 426	Ø 530	Ø 630	Ø 720	17Г1С ст3 ст20 09Г2С	от 4 до 50 мм
Ø 820	Ø 920	Ø 1020	Ø 1220	17Г1С ст3 ст20 09Г2С	от 4 до 50 мм
Ø 1320	Ø 1420	Ø 1520	Ø 1620	17Г1С ст3 ст20 09Г2С	от 4 до 50 мм
Ø 1720	Ø 1820	Ø 1920	Ø 2020	17Г1С ст3 ст20 09Г2С	от 4 до 50 мм
Ø 2120	Ø 2220	Ø 2520	Ø 2620	17Г1С ст3 ст20 09Г2С	от 4 до 50 мм
Ø 2720	Ø 2820			17Г1С ст3 ст20 09Г2С	от 4 до 50 мм

Диаметр трубы водогазопроводной ВГП ГОСТ 3262-75

Условный проход, внутренний диаметр мм	Наружный диаметр, мм	Сталь	Толщина стенки, мм
Ø 6 ду	Ø 10,2	ст20, ст10, ст1-3 сп/пс	1,8; 2; 2,5
Ø 8 ду	Ø 13,5	ст20, ст10, ст1-3 сп/пс	2; 2. 2; 2,8
Ø 10 ду	Ø 17,0	ст20, ст10, ст1-3 сп/пс	2; 2.2; 2,8
Ø 15 ду	Ø 21,3	ст20, ст10, ст1-3 сп/пс	2,35; 2,5; 2,8; 3,2
Ø 20 ду	Ø 26,8	ст20, ст10, ст1-3 сп/пс	2,35; 2,5; 2,8; 3,2
Ø 25 ду	Ø 33,5	ст20, ст10, ст1-3 сп/пс	2,8; 3,2; 4
Ø 32 ду	Ø 42,3	ст20, ст10, ст1-3 сп/пс	2,8; 3,2; 4
Ø 40 ду	Ø 48,0	ст20, ст10, ст1-3 сп/пс	3; 3,5; 4
Ø 50 ду	Ø 60,0	ст20, ст10, ст1-3 сп/пс	3; 3,5; 4,5
Ø 65 ду	Ø 75,5	ст20, ст10, ст1-3 сп/пс	3,2; 4; 4,5
Ø 80 ду	Ø 88,5	ст20, ст10, ст1-3 сп/пс	3,5; 4; 4,5
Ø 90 ду	Ø 101,3	ст20, ст10, ст1-3 сп/пс	3,5; 4; 4,5
Ø 100 ду	Ø 114,0	ст20, ст10, ст1-3 сп/пс	4; 4,5; 5
Ø 125 ду	Ø 140,0	ст20, ст10, ст1-3 сп/пс	4; 4,5; 5,5
Ø 150 ду	Ø 165,0	ст20, ст10, ст1-3 сп/пс	4; 4,5; 5,5

Диаметры бесшовных труб ГОСТ 8732-78 и ГОСТ 8734-75

Параметры трубы (наружный диаметр)								Сталь	Толщина стенки, мм
трубы горячедеформированые
Ø 20	Ø25	Ø28	Ø30	Ø32	Ø35	Ø38	Ø40	ст10, ст20, 09г2с	от 2,5-8
Ø 42	Ø 45	Ø 50	Ø 51	Ø 54	Ø 57	Ø 73	Ø 76	ст10, ст20, 09г2с	от 2,5-8
Ø 89	Ø 102	Ø 108	Ø 114	Ø 121	Ø 127	Ø 133	Ø 140	ст10, ст20, 09г2с	от 4-12
Ø 146	Ø 152	Ø 159	Ø 168	Ø 180	Ø 194	Ø 203	Ø 219	ст10, ст20, 09г2с	от 4-15
Ø 245	Ø 273	Ø 299	Ø 325	Ø 351	Ø 377	Ø 402	Ø 406	ст10, ст20, 09г2с	от 4-25
Ø 426	Ø 450	Ø 465	Ø 480	Ø 500	Ø 530	Ø 550		ст10, ст20, 09г2с	от 4-25
трубы холоднодеформированые (наружный диаметр)
Ø 6	Ø 7	Ø 8	Ø 9	Ø 10	Ø 11	Ø 12	Ø 13	ст10, ст20, 09г2с	от 1-2
Ø 14	Ø 15	Ø 16	Ø 17	Ø 18	Ø 19	Ø 20	Ø 21	ст10, ст20, 09г2с	от 1,6-3,5
Ø 22	Ø 23	Ø 24	Ø 25	Ø 26	Ø 27	Ø 28	Ø 29	ст10, ст20, 09г2с	от 1,8-4,5
Ø 30	Ø 32	Ø 34	Ø 35	Ø 36	Ø 38	Ø 40	Ø 42	ст10, ст20, 09г2с	от 2,5-7
Ø 45	Ø 48	Ø 50	Ø 51	Ø 53	Ø 54	Ø 56	Ø 57	ст10, ст20, 09г2с	от 4-9,5
Ø 60	Ø 63	Ø 65	Ø 68	Ø 70	Ø 73	Ø 75	Ø 76	ст10, ст20, 09г2с	от 5-12
Ø 80	Ø 83	Ø 85	Ø 89	Ø 90	Ø 95	Ø 100	Ø 102	ст10, ст20, 09г2с	от 7-18
Ø 108	Ø 110	Ø 120	Ø 130	Ø 140	Ø 150	Ø 160	Ø 170	ст10, ст20, 09г2с	от 9-24
Ø 180	Ø 190	Ø 200	Ø 210	Ø 220	Ø 240	Ø 250		ст10, ст20, 09г2с	от 18-24

Строительство, сельское хозяйство, пищевая и химическая промышленность, бытовые и гражданские нужды – вот далеко не полный список сфер, в которых используются стальные трубы. Стальные трубы могут иметь не только круглую форму, они могут иметь квадратное, овальное или прямоугольное сечение. Несмотря на это, данная продукция имеет две общие характеристики: геометрические и технические.

Геометрические характеристики выражаются следующими показателями:

• длина труб;
• толщина их стенок;
• диаметры внутренний/внешний.

Характеристики, размеры труб, требования к их производству и эксплуатации, устанавливаются специальными стандартами. ГОСТы разрабатываются и принимаются с учетом материалов, используемых при изготовлении проката, а также технологии его производства.

В России диаметры трубы измеряются и указываются в миллиметрах, однако в таблицах можно увидеть обозначение диаметра труб в дюймах: 1 дюйм = 25,4 мм. Дюймовое обозначение диаметра обычно используется либо на импортной продукции, либо для обозначения размера на ВПГ-трубах.

Трубный прокат по ГОСТ

Диаметр труб – основная характеристика трубного проката, благодаря которой производятся необходимые расчеты. Диаметр металлических труб регламентируется ГОСТ 10704-91, который разделяет изделия на несколько категорий:

• Малого – изделия, которые имеют следующее значение: не более 114 мм.
• Среднего диаметра – прокат величиной от 114 до 530 мм.
• Большого диаметра – труба, размер которой превышают 508 мм. Классификация производится в соответствии с внешним диаметром трубы.

Диаметр стальной трубы определяют таким образом:

• Для бесшовных и электросварных видов труб – по наружному диаметру.
• Для водогазонапорных труб в соответствии с показателем условного прохода – приближенного до значений стандартного ряда номинального размера внутреннего диаметра. Величина условного диаметра металлических труб определяется параметрами, изложенными в ГОСТ 355-52.

Условный проход является условной величиной (Dy – в прошлом, DN – сейчас), которая применяется при стандартизации диаметра трубного проката, когда при одинаковом наружном диаметре труб, внутренний размер значительно различается. DN не просто определяет пропускную способность трубного проката, но и дает возможность правильно подбирать к трубным системам фитинги и другую арматуру. ГОСТ 28338-89 классифицирует трубы именно по значению DN.

Как самостоятельно узнать размеры изделия

Стандарты внешних диаметров и толщины стенок, используемые в системе водогазопровода, устанавливает ГОСТ З262-75, на электросварные трубы – стандарт 10705-80/10704-91. Значение внутреннего диаметра можно узнать, посмотрев на маркировку изделия. Однако в том случае, если необходимо провести ремонт систем коммуникаций, а данные о внутреннем диаметре уже установленных труб неизвестны, для проведения расчетов диаметра можно использовать формулу:

• d = D — 2*S
• Где d — показатель диаметра трубы (внутренняя часть)
• D – показатель наружного диаметра
• 2S – удвоенная толщина стенки

Итак, чтобы самостоятельно рассчитать параметры, необходимо измерить сантиметром или рулеткой толщину стенки трубы и ее окружность.

Диаметры стальных труб: таблица размеров и сортамент

При покупке продукции очень помогает таблица размеров труб стальных, содержащая информацию о внутренних и наружных диаметрах. Это способ ускорить покупку, а значит, и вашу работу. В промышленности, производстве и строительстве могут требоваться изделия с любыми параметрами. Мы привели основные  размеры стальных труб, выпускаемых в нашей стране, и доступных для заказа на сайте компании «Региональный дом металла».

Сортамент	Резьба, дюйм	Наружный диаметр
		Шовная водо/газопроводная	Бесшовная
10	3/8	17	16
15	1/2	21,3	20
20	3/4	26,8	26
25	1	33,5	32
32	1 1/4	42,3	42
40	1 1/2	48	45
50	2	60	57
65	2 1/2	75,5	76
80	3	88,5	89
90	3 1/2	101,3	102
100	4	114	108
125	5	140	133
150	6	165	159

Диаметры стальных труб

---

Если вас интересует сортамент стальных труб по диаметрам, изучите государственные стандарты, определяющие параметры во время производства. К примеру:

• Горячедеформированные, бесшовные – ГОСТ 8732-78;
• Холоднодеформированные, бесшовные – ГОСТ 8734-75;
• Электросварные прямошовные – ГОСТ 10704-91;
• Водогазопроводные — ГОСТ 3262-75.

Как можно заметить, на каждый тип изделий имеется уникальный стандарт. Если вам требуется выяснить, какие габариты по норме может иметь труба стальная, таблица диаметров приведена непосредственно в тексте ГОСТа. Все эти документы доступны в интернете, и вы можете ознакомиться с их текстом. Соблюдение этих норм, в т.ч. по размерам (D, условный проход, толщина стенки) – требования, проверяемые специалистами. Их соблюдение обязательно для сертификации.

Таблица толщины стенок и диаметров стальной трубы

---

В наличии и под заказ все ключевые размеры, производимые российскими и зарубежными предприятиями. Если вам, к примеру, нужна труба стальная диаметром 60 мм в СПб, обратитесь к менеджерам «РДМ». Наши сотрудники легко подберут требуемые образцы, уточнят кол-во и наличие по складам, расскажут вам, как оформить заказ, оплатить его, решить вопрос с доставкой со склада на ваш объект.

В ассортименте имеются трубы большого диаметра стальные. Они используются для прокладки нефтепроводов, газопроводов. Также их применяют для защиты различных коммуникаций от повреждений. Используются как для внешней, так и для подземной укладки. Обладают хорошей свариваемостью с высокой надёжностью сварного шва.

Любой внутренний диаметр стальных труб, требуемый вам для создания каких-либо инженерных конструкций, доступен в продаже на нашем сайте. Всё, что вам требуется – уточните параметры, сообщите тип изделия. Консультант проверит наличие в базе, сообщит вам стоимость. Далее останется только принять ваш заказ. Отправка осуществляется оперативно, и возможна не только по Санкт-Петербургу, но и в любой город России.

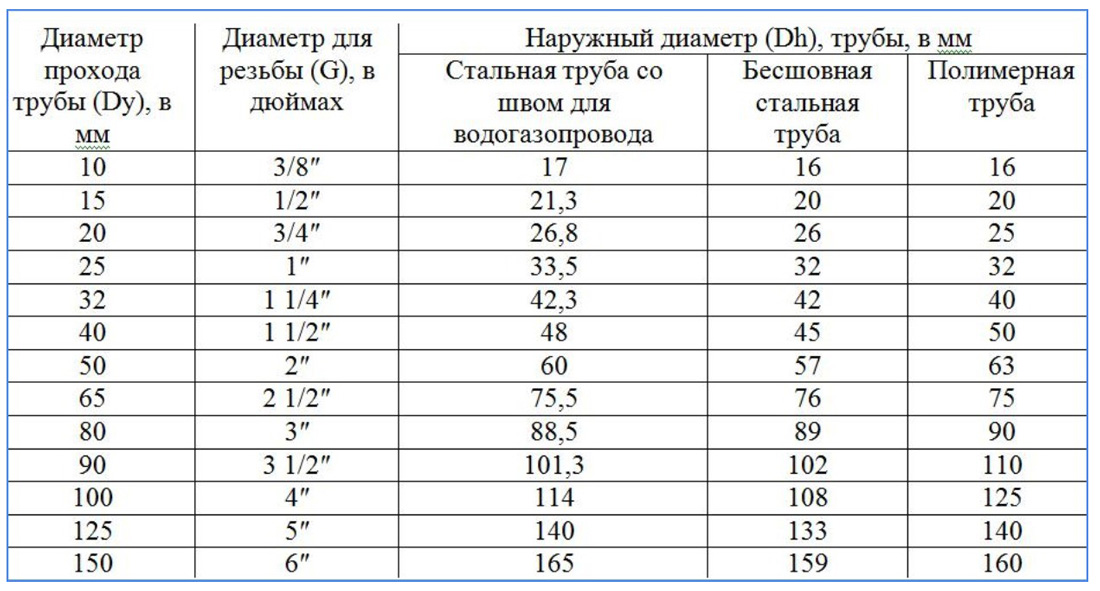

Таблица перевода диаметров труб из дюймов в мм

Таблица перевода диаметров труб из дюймов в мм

Диаметр условного прохода трубы, мм	Диаметр резьбы, дюйм	Наружный диаметр трубы, мм
		Труба стальная водогазопроводная	Труба бесшовная	Труба полимерная
10	3/8″	17	16	16
15	1/2″	21,3	20	20
20	3/4″	26,8	26	25
25	1″	33,5	32	32
32	1 1/4″	42,3	42	40
40	1 1/2″	48	45	50
50	2″	60	57	63
65	2 1/2″	75,5	76	75
80	3″	88,5	89	90
90	3 1/2″	101,3	102	110
100	4″	114	108	125
125	5″	140	133	140
150	6″	165	159	160

Диаметры металлических труб.

Таблица. Размеры в дюймах и мм.

Её величество труба! Безусловно, она делает нашу жизнь лучше. Примерно так:

Ключевая характеристика любой цилиндрической трубы — это её диаметр. Он может быть внутренним (Dу) и наружным (Dn). Диаметр трубы измеряется в миллиметрах, но единица измерения трубной резьбы — дюйм.

На стыке метрической и забугорной систем измерения как правило возникает больше всего вопросов.

Кроме того,реально существующий размер внудреннего диаметра часто не совпадает с Dy.

Давайте подробнее разберемся как нам с этим дальше жить. Трубной резьбе посвящена отдельная статья для ознакомления нажмите здесь. Читайте также про профильные трубы, которые используются для возведения конструкций.

Дюймы против мм.  Откуда путаница и когда необходима таблица соответствия

Трубы, диаметр которых обозначается дюймами (1″, 2″) и/или долями дюймов (1/2″, 3/4″), являются общепринятым стандартом в водо — и водогазоснабжении.

А трудность в чем?

Снимите размеры с диаметра трубы 1″ (о том как измерять трубы написано ниже) и вы получите 33,5 мм, что естественно не совпадает с классической линейной таблицей перевода дюймов в мм ( 25.4 мм ).

Как правило монтаж дюймовых труб проходит без затруднений, но при их замене на трубы из пластика, меди и нержавеющей стали возникает проблема — несоответствие размера обозначенного дюйма (33,5 мм) к его реальному размеру (25,4 мм).

Обычно этот факт вызывает недоумение, но если глубже заглянуть в процессы происходящие в трубе, то логика несоответствия размеров становится очевидна и непрофессионалу. Все довольно просто — читайте дальше.

Дело в том, что при создании водного потока ключевую роль играет не внешний, а внутренний диаметр и по этой причине для обозначения используется именно он.

Однако несоответствие обозначаемых и метрических дюймов все равно остается, т. к. внутренний диаметр стандартной трубы составляет 27,1 мм, а усиленной — 25,5 мм. Последнее значение стоит довольно близко к равенству 1»=25,4 но все же им не является.

Разгадка состоит в том, что для обозначения размера труб применяется номинальный, округленный до стандартного значения диаметр (условный проход Dy). Величина условного прохода подбирается так, чтобы пропускная способность трубопровода увеличивалась от 40 до 60% в зависимости от роста величины индекса.

Пример:

Наружный диаметр трубной системы равен 159 мм, толщина стенки трубы 7 мм. Точный внутренний диаметр будет равен D = 159 — 7*2= 145 мм. При толщине стенки 5 мм размер составит 149 мм. Однако, как в первом так и во втором случае условный проход будет иметь один номинальный размер 150 мм.

В ситуациях с пластиковыми трубами для решения проблемы несоответствующих размеров используются переходные элементы. При необходимости заменить или состыковать дюймовые трубы с трубами, выполненными по реальным метрическим размерам — из меди, нержавейки, алюминия, следует брать во внимания и наружный, и внутренний диаметры.

Таблица соответствия условного прохода дюймам

Ду	Дюймы	Ду	Дюймы	Ду	Дюймы
6	1/8″	150	6″	900	36″
8	1/4″	175	7″	1000	40″
10	3/8″	200	8″	1050	42″
15	1/2″	225	9″	1100	44″
20	3/4″	250	10″	1200	48″
25	1″	275	11″	1300	52″
32	1(1/4)»	300	12″	1400	56″
40	1(1/2)»	350	14″	1500	60″
50	2″	400	16″	1600	64″
65	2(1/2)»	450	18″	1700	68″
80	3″	500	20″	1800	72″
90	3(1/2)»	600	24″	1900	76″
100	4″	700	28″	2000	80″
125	5″	800	32″	2200	88″

Таблица.

Внутренний и наружный диаметры. Стапьные водо/водогазoпроводные, эпектросварные прямошовные, стальные бесшовные горячедеформированные и полимерные трубы

Таблица соответствия диаметра условного прохода, резьбы и наружных диаметров трубопровода в дюймах и мм.

Условный проход трубы Dy. мм	Диаметр резьбы G». дюйм	Наружный диаметр трубы Dn. мм
		Трубы стапьные водо/водогазoпроводные ГОСТ 3263-75	Трубы стальные эпектросварные прямошовные ГОСТ 10704-91. Трубы стальные бесшовные горячедеформированные ГОСТ 8732-78. ГОСТ 8731-74 (ОТ 20 ДО 530 мл)	Полимерная труба. ПЭ, ПП, ПВХ
10	3/8″	17	16	16
15	1/2″	21. 3	20	20
20	3/4″	26.8	26	25
25	1″	33. 5	32	32
32	1 1/4″	42.3	42	40
40	1 1/2″	48	45	50
50	2″	60	57	63
65	2 1/2″	75. 5	76	75
80	3″	88.5	89	90
90	3 1/2″	101. 3
100	4″	114	108	110
125	5″	140	133	125
150	6″	165	159	160
160	6 1/2″		180	180
200			219	225
225			245	250
250			273	280
300			325	315
400			426	400

ГОСТ — государственый стандарт , используемый в тепло — газо — нефте — трубопроводах

ISO — стандарт обозанчения диаметров, используется в сантехнических инженерных системах

SMS — шведский стандарт диаметров труб и запорной арматуры

DIN / EN — основной евросортамент для стальных труб по DIN2448 / DIN2458

ДУ (Dy) — условный проход

Таблицы с размерами полипропиленовых труб представлены в следующей статье >>>

Таблица соответствия условного диаметра труб с международной маркировкой

ГОСТ	ISO дюйм	ISO мм	SMS мм	DIN мм	ДУ
8	1/8	10,30			5
10	1/4	13,70	6,35		8
12	3/8	17,20	9,54	12,00	10
18	1/2	21,30	12,70	18,00	15
25	3/4	26,90	19,05	23(23)	20
32	1	33,70	25,00	28,00	25
38	1 ¼	42,40	31,75	34(35)	32
45	1 ½	48,30	38,00	40,43	40
57	2	60,30	50,80	52,53	50
76	2 ½	76,10	63,50	70,00	65
89	3	88,90	76,10	84,85	80
108	4	114,30	101,60	104,00	100
133	5	139,70	129,00	129,00	125
159	6	168,30	154,00	154,00	150
219	8	219,00	204,00	204,00	200
273	10	273,00	254,00	254,00	250

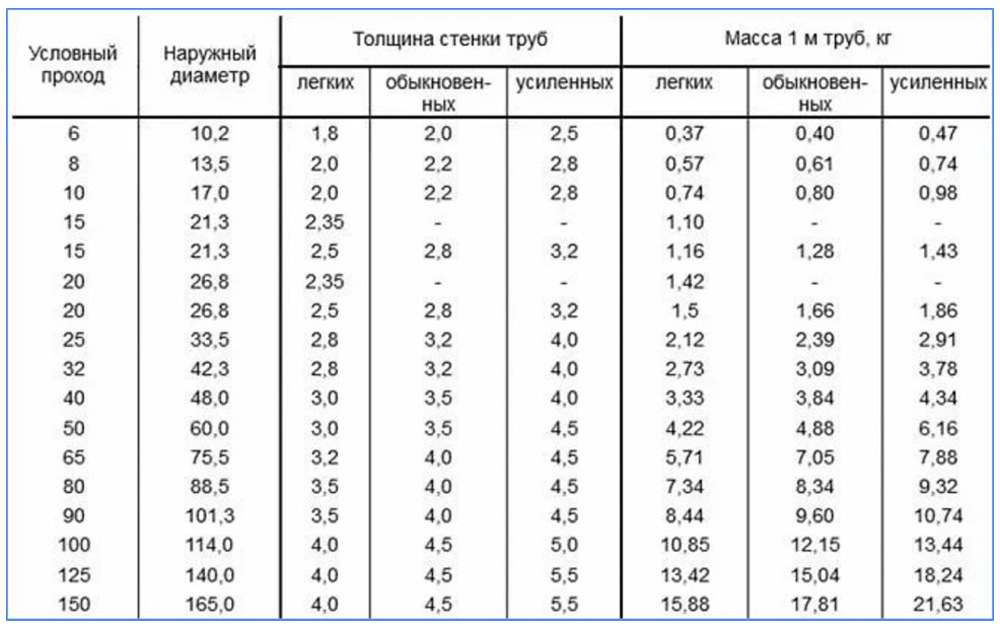

Диаметры и другие характеристики трубы из нержавеющей стали

Проход, мм	Диаметр   наружн. , мм	Толщина стенок, мм		Масса 1 м трубы (кг)
		стандартных	усиленных	стандартных	усиленных
10	17	2.2	2.8	0.61	0.74
15	21.3	2.8	3.2	1.28	1.43
20	26.8	2.8	3.2	1.66	1.86
25	33.5	3. 2	4	2.39	2.91
32	42.3	3.2	4	3.09	3.78
40	48	3.5	4	3.84	4.34
50	60	3.5	4.5	4.88	6.16
65	75.5	4	4.5	7.05	7.88
80	88.5	4	4.5	8. 34	9.32
100	114	4.5	5	12.15	13.44
125	140	4.5	5.5	15.04	18.24
150	165	4.5	5.5	17.81	21.63

Знаете ли вы?

Какие гениальные светильники можно собрать своими руками из обычной металлической трубы? Это под силу каждому! Узнайте больше по ссылке >>>

Какую трубу считать малой — средней -большой?

Даже в серьезных источниках мне приходилось наблюдать фразы типа: «Берем любую трубу среднего диаметра и…», но какой этот средний диаметр никто не указывает.

Чтобы разобраться, стоит сначала понять на какой диаметр нужно ориентироваться: он может быть внутренним и внешним. Первый важен при расчете транспортировочной способности воды или газа, а второй для определения возможности выдерживать механические нагрузки.

Внешние диаметры:

• От 426 мм считается большим;

• 102-246 называют средним;

• 5-102 классифицируется, как маленький.

Что касается внутреннего диаметра, то лучше заглянуть в специальную таблицу(см. выше).

Как узнать диаметр трубы? Измерить!

Этот странный вопрос почему то часто приходит на e-mail и я решил дополнить материал абзацем про замер.

В большинстве случаев при покупке достаточно посмотреть маркировку или задать вопрос продавцу. Но случается, что нужно делать ремонт одной из коммуникационных систем путем замены труб, и изначально неизвестно какой диаметр имеют уже установленные.

Способов определения диаметра есть несколько, но мы перечислим только самые простые:

• Вооружитесь рулеткой или сантиметровой лентой (женщины такими измеряют талию). Оберните ее вокруг трубы и запишите замер. Теперь для получения искомой характеристики достаточно полученную цифру разделить на 3.1415 – это число Пи.

  Пример:

  Представим, что в обхвате (длина окружности L) ваша труба 59,2 мм. L=ΠD, соотв. диаметр будет составлять: 59,2 / 3.1415= 18.85 мм.

• После получения наружного диметра можно узнать и внутренний. Только для этого необходимо знать толщину стенок (при наличии разреза просто измерьте рулеткой или другим приспособлением с миллиметровой шкалой).

  Допустим, что толщина стенок 1 мм. Эта цифра умножается на 2 (если толщина 3 мм, то тоже умножается на 2 в любом случае) и отнимается от внешнего диаметра (18. 85- (2 х 1 мм) = 16.85 мм).

  Отлично, если дома есть штангенциркуль. Труба просто обхватывается измерительными зубами. Нужное значение смотрим на двойной шкале.

Виды стальных труб по способу их производства

• Электросварные (прямошовные)

  Для их изготовления применяют штрипс или листовую сталь, которые на специальном оборудовании изгибаются в нужном диаметре, а затем концы соединяются с помощью сварки.

  Воздействие электросварки гарантирует минимальную ширину шва, что делает возможным их применение для сооружения газопроводов или водопроводов. Металл в большинстве случаев углеродистый или низколегированный.

  Показатели готовых изделий регламентируются следующими документами: ГОСТ 10704-91, ГОСТ 10705-80 ГОСТ 10706-76.

  При этом обратите внимание, что труба, изготовленная согласно стандарту 10706-26 отличается максимальной прочностью среди себе подобных – после создания первого соединительного шва он укрепляется еще четырьмя дополнительными (2 внутри и 2 снаружи).

  В нормативной документации указываются диаметры изделий, произведенных путем электросварки. Их величина от 10 до 1420 мм.

• Спиральношовные

  Материалом для производства служит сталь в рулонах. Продукция также характеризуется наличием шва, но в отличие от предыдущего способа производства он шире, а значит, способность выдерживать высокое внутреннее давление ниже. Поэтому их не применяют для сооружения газопроводных систем.

  Регламентируется конкретный вид труб ГОСТом под номером 8696-74.

• Бесшовные

  Производство конкретного вида подразумевает деформацию специально подготовленных заготовок из стали. Процесс деформации может выполняться как под воздействием высоких температур, так и холодным способом (ГОСТ 8732-78, 8731-74 и ГОСТ 8734-75 соответственно).

  Отсутствие шва положительно сказывается на прочностных характеристиках – внутреннее давление равномерно распределяется по стенкам (нет «ослабленных» мест).

  Что касается диаметров, то нормативы контролируют их изготовление со значением до 250 мм. Покупая продукцию с размерами, превышающими указанные, приходится рассчитывать только на добросовестность производителя.

Важно знать!

При желании купить максимально прочный материал, покупайте бесшовные трубы холодной формовки. Отсутствие температурных воздействий положительно сказывается на сохранении изначальных характеристик металла.



Также, если важным показателем является способность выдерживать внутренние давления, то выбирайте круглые изделия. Профильные трубы лучше справляются с механическими нагрузками (из них хорошо изготавливают металлические каркасы и т. п.).

Вашему вниманию ещё пара отличных слайдов креативной рекламы производителя труб:

стальных, металлопластиковых, ПВХ, видео-инструкция по монтажу своими руками, фото и цена

Такая величина, как внутренний диаметр труб, позволяет производить точный расчет пропускной способности различных инженерных коммуникаций. Данный параметр стандартизирован, поэтому существенно упрощает работу проектировщиков.

На фото габариты продукции.

Все разновидности параметра

Сечение стандартизировано по нескольким разновидностям:

1. Условный проход обозначают, как Dy либо Ду. Данный параметр исчисляется в миллиметрах либо в дюймах – для стали (тогда он округляется).
2. Номинальный диаметр, по сути, то же самое, что и первый параметр. Маркируется он, как Dn/Дн.
3. Внешний размер обозначают буквами Dh.
4. Внутренний диаметр стальных труб (D) и их полимерных аналогов является наиболее важной величиной.

Помимо приведенных параметров, в расчетах используется и толщина стенки материала (h).

Что такое условный проход

На рисунке показан Дн.

Номинальный проход примерно равен сечению трубного просвета. При проектировании он рассчитывается так, чтоб пропускная способность сети была достаточной.

Обратите внимание! Градуировка условных значений определена стандартом. Они вычислены так, что пропускная способность системы от одного прохода к последующему растет на 60/100%.

Величины их регламентирует ГоСТ 28338/89 «Сопряжения трубопроводов и их арматура. Ряды номинальных габаритов». Ниже градуировка из документа.

2.5	3	4	5	6	10	12
15	16	20	25	32	40	50
63	65	80	100	125	150	160
175	200	250	300	350	400	450
500	600	700	800	900	1000	1200
1400	1600	1800	2000	2200	2400	2600
800	3000	3200	3400	3600	3800	4000

Расшифровка понятия

Термин «условный проход» был введен, чтобы сохранить для коммуникаций величину пространства, создающую условия для проектных расчетов.

Обратите внимание! Инструкция подразумевает под данным понятием округленное вниз/вверх до величин стандартного ряда среднее рабочее сечение. Однако реальный внутренний диаметр трубы 30 мм и пр., как правило, не равен номинальному аналогу.

Так, у материалов с внешним габаритом 160 и толщиной стенок 8, фактический размер внутри равен 144, при стенках 6 – 150. Но и там и там номинальный габарит составляет 150.

Истинное внутреннее сечение

1. Реальное рабочее пространство элементов зависит от толщины их стенок.

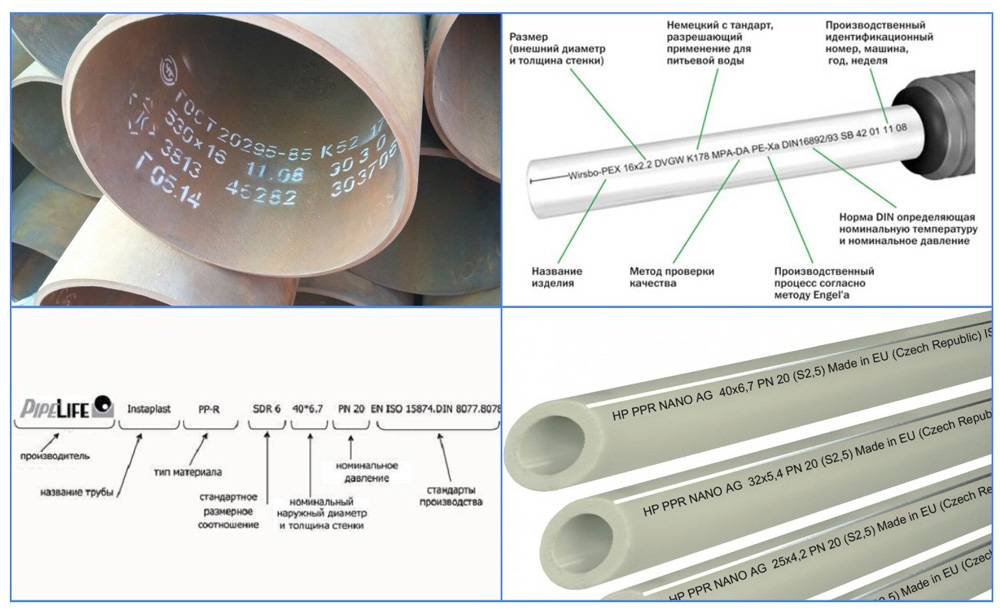

2. В большинстве случаев, водо- и газопроводные материалы маркируют по внутреннему пространству, остальные виды – по внешнему.
3. Стальная продукция, исходя из технологии ее производства, обладает неизменными внешними габаритами.
4. Чтобы обеспечить надежность водопровода, эксплуатируемого при высоком давлении, толщина стенок его элементов должна быть увеличена. Исходя из этого, рабочий их размер будет отличаться от условного прохода.

Например, сеть с внешним показателем 275 и толщиной стенок 9, обладает истинным внутренним габаритом 257. А условный внутренний диаметр ПВХ трубы – 250 мм, определяется по ближайшей величине стандартного ряда.

Ниже приведена таблица размеров стальных изделий и их соответствия пластиковым водопроводным трубам аналогам. Она позволит вам точно выбрать аналоги при проектировании комбинированной системы.

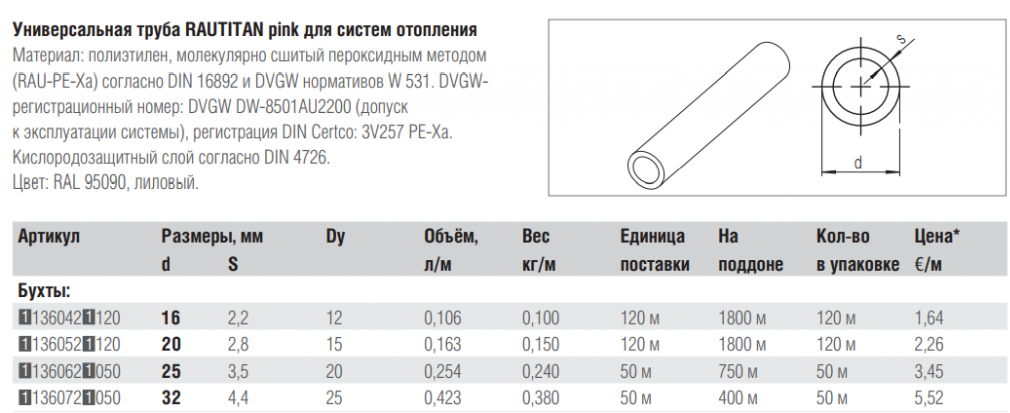

Из нее видно, например, что внутренний диаметр металлопластиковой трубы 20 соответствует стальному аналогу с наружным габаритом 26.

Условный проход	Внешнее сечение
	Шовные стальные элементы	Стальные бесшовные изделия	Пластиковые аналоги
10	17	16	16
15	21.3	20	20
20	26.8	26	25
25	33.5	32	32
32	42. 3	42	40
40	48	45	50
50	60	57	63
65	75.5	76	75
80	88.5	89	90
90	101.3	102	110
100	114	108	125
125	140	133	140
150	165	159	160

Определение рабочего пространства элементов

Точно определив проходимость деталей, вы сможете вычислить объем передаваемого ими по сети вещества.

Расчет проходимости коммуникации для холодной воды

Сколько вещества она пропустит в единицу времени, определит внутренний диаметр трубы 25 мм.

Потери напора у разных материалов.

Проходимость продукции зависит от нижеследующего.

1. Ее рабочего пространства. Если оно будет слишком маленьким, увеличится гидравлическое сопротивление стенок системы и поток рабочей среды ослабнет.
2. Давления в инженерной коммуникации.
3. Длины коммуникации. Чем она более протяженная, тем трение, ослабляющее поток, сильнее.
4. Степени гладкости материала. Чем она выше, тем вещество перемещается по системе быстрее.
5. Возраста элементов, т. е. объема отложений на их стенках. Цена системы из б/у материалов будет невелика, но и эффективность снизится.
6. Числа переходов в коммуникации от одного габарита к иному, а также поворотов.

Таблица предварительной пропускной способности.

Для бытовой системы можно применить простую формулу. Чтоб вычислить оптимальное внутреннее сечение элементов, надо знать затраты воды, а также скорость потока:

D=√(4-P-1000/π∙v).

Тут:

• P обозначает расход воды;
• π=3.14;
• v – это скорость передвижения рабочей среды, она равна 0.7/1.2 м/сек. в аналогах сечением до 32 мм и 1.5/2 м/сек. в изделиях больше озвученной величины.

Отопительные аналоги

Когда требуется сделать своими руками монтаж системы отопления, требуемую проходимость ее элементов следует вычислить так, чтоб зимой все жилые комнаты были обогреты равномерно.

Для расчета изделий для отопления есть нижеследующая формула:

D=√(π∙Q)/(v∙Dt).

Символы тут значат:

• D является нужным значением;
• число π равно 3.14;
• Q – поток тепловой энергии, в кВт;
• v – это скорость рабочей среды, в м/сек.;
• Dt является разностью температур (градусы Цельсия), на входе/выходе сети.

Так вы можете узнать, например, внутренний диаметр металлопластиковой трубы 16 для системы теплых полов.

Вывод

Значение условного пространства материала, очень важно. От правильности его выбора зависит эффективность и долговечность работы инженерной коммуникации (см.также статью “Трубная дюймовая резьба – особенности и способ нарезки”).

Видео в этой статье содержит дополнительные сведения по теме.

Таблица диаметров труб (Санкт-Петербург) — GeoBridge

16.04.2015

Автор: Техническая поддержка Geobridge

---

ТАБЛИЦА ДИАМЕТРОВ

трубопроводов напорных инженерных коммуникаций применяемых

в Санкт-Петербурге



Внутренний диаметр мм	Наружный диаметр (мм)			Полимерные напорные трубы
	Стальные трубы	Чугунные Трубы	Ж\Бетонные трубы	Внутренний диаметр (мм)	Наружный диаметр (мм)
	32
	36
	38
	45
	48
50	57	65			25
	63
70	76				32
75		91			40
80	89				50
100	108	117		59	63
125	133	143		71	75
150	159	169		85. 6	90
175		195		104.6	110
200	219	221		118.8	125
250	273	273	350, 370	133	140
300	325	325	400, 420	152.2	160
350	377	377		171. 2	180
400	426	429	500, 520	190.2	200
450	476	480		214	225
500	529	534	630	237.8	250
600	630	640	730	266.2	280
700	720	746	830	299. 6	315
750	770	798	880
800	820	854	930	337.6	355
900	920	960	1030	380.4	400
1000	1020	1068	1150	475.6	500
1100	1120	1170	1250	599. 2	630
1200	1220	1280	1370		710
1300	1320	1380	1470		800
1400	1420	1480	1570		900
1600	1620	1580	1770		1000
					1200

Трубы стальные круглые.

Полный сортамент стальных труб / Трубы водогазопроводны. Труба ВГП

Трубы водогазопроводные относятся к сварным стальным трубам. Труба ВГП — это другое сокращенное обозначение водогазопроводной трубы. Трубы ВГП производятся по ГОСТ 3262-75 и разделяются по условному проходу, иначе называемому «диаметр условный» ( сокращенно ДУ ) и толщине стенки. для обычной точности из сталей по ГОСТ 380-88 и ГОСТ 1050-88 для стали. Такие трубы применяются для водопроводов, газопроводов и систем отопления. для повышенной точности из сталей по ГОСТ 1050-88. Трубы повышенной точности используются для деталей водопроводных и газопроводных систем и конструкций. Для труб ВГП, как и для трубы водопроводной и трубы газопроводой принята своя система обозначений, которая отличается от общепринятой для остальных труб, где используются толщина стенки и наружный диаметр трубы. Основным отличием является использование такого параметра как «условный проход» или «диаметр условный», сокращенно «диаметр ДУ«. Для более подробного ознакомления с обозначениями в наименовании водогазопроводных труб смотрите рисунок1 и таблицу 1. Например для трубы ВГП ДУ 25 как для легкого, так и для обыкновенного и усиленного вариантов общими будут фраза «ДУ 25» в названии и наружный диаметр d, равный 33,5 миллиметрам. Отличия буду заключаться в толщине стенки s и, соответственно внутреннего диаметра d1: для легкого варианта толщина стенки s = 2,8мм, внутренний диаметр d1 = 27,9мм; для обыкновенного варианта толщина стенки s = 3,2мм, внутренний диаметр d1 = 27,1мм; для усиленного варианта толщина стенки s = 4,0мм, внутренний диаметр d1 = 25,5мм.

Penn Machine | Таблица технических характеристик стальных труб 40

Технические характеристики стальных труб, Приложение 40

Изготовлен в соответствии с ASME B36.10
Все размеры и вес являются номинальными.

Стандартный (Std) График веса 40
Номинальный размер (IPS)	Внешний диаметр (дюймы)	Диаметр внутренний (дюймы)	Толщина стенки (дюймы)	Вес на стопу гладких концов (фунтов)	Внутренняя площадь (кв.Дюймы)	галлонов в минуту при 10 фут / с (скорость)
1/8 дюйма	. 405	.269	.068	.244	.057	1,8
1/4 «	.540	.364	.088	.424	.104	3,2
3/8″	.675	.493	.091	. 567	.191	6,05
1/2 «	.840	.622	.109	.852	.304	9,5
3/4″	1.050	.824	.113	1.130	.533	16.6
1 «	1.315	1.049	.133	1.678	.864	26.9
1-1 / 4 «	1.660	1,380	,140	2,272	1,495	46,6
1-1 / 2 «	1.900	1,610	.145	2,717	2,036	63,5
2 «	2. 375	2.067	.154	3.652	3.355	105.0
2-1 / 2″	2.875	2.469	.203	5,793	4,788	149,0
3 «	3,500	3,068	. 216	7,575	7,393	230,0
3-1 / 2″	4.000	3.548	.226	9.109	9.886	308.0
4 «	4.500	4.026	.237	10.79	12.73	397,0
5 «	5,563	5,047	.258	14,62	20,01	623,0
6″	6,625	6,065	.2	18,97	28,89	900,0

Номинальный размер трубы и график

Номинальный размер трубы (NPS) — это североамериканский набор стандартных размеров труб, используемых для высоких или низких давлений и температур. Номинальный размер трубы относится только к внешнему диаметру (OD) трубы, что делает его несколько неопределенным. Например, когда мы говорим, что размер трубы составляет 2 NPS, это относится ко всем трубам с наружным диаметром 2,375 дюйма (или 60,3 мм) независимо от толщины стенки и, следовательно, внутреннего диаметра. Конкретная труба идентифицируется диаметром трубы и другим безразмерным числом для толщины стенки, называемым Графиком (SCH). Спецификация трубы устанавливает толщину стенки трубы. Увеличение толщины стенки трубы увеличивает механическую прочность трубы, позволяя ей выдерживать более высокие расчетные давления.

Термины «Номинальное отверстие (NB)» и «Номинальный диаметр (DN) также часто используются как взаимозаменяемые с« Номинальным размером трубы »(NPS). Номинальное отверстие (NB) — это европейское обозначение, эквивалентное NPS. Для NPS 5 и более номинальный диаметр (DN) равен NPS, умноженному на 25.

Изначально используются только три толщины стенки трубы —

• Стандарт (STD)
• Экстра прочный (XS)
• Двойной сверхпрочный (XXS)

Однако с наступлением индустриальной эры и использованием труб в различных условиях давления и температуры эти три размера не подходили для всех областей применения. В таблицы размеров труб было внесено множество изменений и дополнений, основанных на отраслевом использовании и стандартах API, ASTM и других. Сегодня у нас есть диапазон толщины стенок, а именно:

• SCH 5, 5S, 10, 10S, 20, 30, 40, 40S, 60, 80, 80S, 100, 120, 140, 160, STD, XS И XXS.

Трубы из нержавеющей стали из-за меньшего риска выхода из строя из-за некоррозионных свойств допускают использование труб с меньшей толщиной стенки. Первоначально были разработаны спецификации 5S и 10S для более тонких труб, а позже последовали и другие размеры «S».Трубы из нержавеющей стали чаще всего доступны в стандартных весовых размерах (отмечены обозначением S ; например, Sch 10S ). Однако трубы из нержавеющей стали также могут быть доступны в других комплектациях. Из-за их тонких стенок меньшие размеры «S» не могут быть соединены резьбой в соответствии со стандартами ASME, но должны быть сварены плавлением.

В новой системе расписания,

• Schedule Standard (STD) идентичен SCH 40S, а 40S идентичен 40 для NPS от 1/8 до NPS 10 включительно.
• Schedule Extra Strong (XS) идентичен SCH 80S, а 80S идентичен 80 для NPS от 1/8 до NPS 8 включительно.
Стенка
• с двойной сверхпрочной толщиной (XXS) толще, чем у сорта 160, от NPS 1/8 дюйма до NPS 6 включительно, а толщина стенки сортамента 160 толще, чем у стенки XXS для NPS 8 дюймов и больше.

Номинальный размер и спецификация трубы совместно определяют внешний диаметр трубы (OD) и толщину стенки (и, следовательно, внутренний диаметр (ID) автоматически фиксируется).Например, NPS 14 Sch 40 имеет внешний диаметр 14 дюймов (360 мм) и толщину стенки 0,437 дюйма (11,1 мм).

Однако значения номинального размера трубы (NPS) и внешнего диаметра (OD) не всегда равны, что может создать путаницу.

• Для NPS ⅛ до 12 — Значения NPS и OD отличаются. Например, внешний диаметр трубы NPS 12 на самом деле составляет 12,75 дюйма (324 мм). Чтобы найти фактический OD для каждого значения NPS, обратитесь к справочным таблицам, основанным на стандартах ASME B36. 10М и Б36.19М.
• Для NPS 14 и выше — Значения NPS и OD равны. Другими словами, труба NPS 14 на самом деле имеет наружный диаметр 14 дюймов (360 мм).

Несколько общих правил относительно номинального размера трубы (NPS) и спецификации,

1. Для данного NPS наружный диаметр остается фиксированным, а толщина стенки увеличивается с увеличением номера спецификации.
2. Для данного номера спецификации наружный диаметр увеличивается с ростом NPS, в то время как толщина стенки остается постоянной или увеличивается.
3. Используя уравнения и правила из ASME B31.3 Process Piping, можно показать, что номинальное давление уменьшается с увеличением NPS и постоянным графиком.

Расчет внутреннего диаметра трубы (ID)

Для инженеров-технологов наиболее важной информацией является внутренний диаметр трубы (ID), поскольку он используется в расчетах размеров линии
. Как обсуждалось выше, для данного номинального размера трубы (NPS) внешний диаметр трубы (OD) остается постоянным. По мере изменения расписания труб изменяется ИД трубы.

Внутренний диаметр трубы можно легко вычислить, если известны NPS и график трубы. Внутренний диаметр трубы равен
NPS трубы минус удвоенная толщина стенки трубы (которую можно получить из спецификации трубы).

Например, для трубы 12 NPS (DN 300 мм) сортамента 40 наружный диаметр и толщина стенки составляют соответственно 12,75 дюйма (324 мм) и 0,406 дюйма (10,4 мм). Таким образом:

• Внутренний диаметр трубы = 12,75 дюйма — 2 x 0,406 дюйма = 11,94 дюйма, или
• Внутренний диаметр трубы = 324 мм — 2 x 10.4 мм = 303,2 мм.

Следует иметь в виду, что толщина стенок находится в пределах указанного допуска в зависимости от используемого технического стандарта. Типичный допуск толщины стенки составляет 12,5%. Это означает, что фактический внутренний диаметр трубы может незначительно отличаться от указанного выше.

Таблица номинальных размеров труб и их спецификации

(Загрузить файл PDF)

база технических знаний для всех профессионалов в области технологических трубопроводов во всем мире…

Поделитесь этой статьей — знания увеличиваются за счет обмена, но не за счет сохранения.

Связанные

Стандартные размеры трубы — archtoolbox.com

Номинальный размер трубы

Номинальный размер трубы (сокращенно NPS) — это североамериканский стандарт для определения размеров труб. Технически NPS является безразмерным и примерно соответствует диаметру трубы. Однако начиная с NPS 14 и выше значение NPS соответствует внешнему диаметру трубы. Номинальные размеры труб относятся ко всем материалам труб. Когда указаны конкретные трубы, требуются NPS, график и материал.

За пределами Северной Америки трубы идентифицируются по Номинальному диаметру (DN), который представляет собой безразмерное значение, примерно равное внешнему диаметру трубы в мм. Размеры DN должны соответствовать стандарту ISO 6708.

Понимание терминологии спецификаций трубопровода

Хотя номинальный размер трубы определяет внешний диаметр трубы, для определения конкретных труб требуется дополнительная информация. Спецификация трубы — это толщина стенки трубы, которая напрямую влияет на внутренние размеры и вес трубы. Толщина стенки важна, потому что она определяет величину внутреннего давления, которое может выдержать труба. Номер спецификации примерно рассчитывается следующим образом: Schedule = 1000 x (P / S), где P — внутреннее рабочее давление трубы (фунт / кв. Дюйм), а S — предел прочности материала трубы на разрыв (фунт / кв. Дюйм).

В дополнение к номерам расписаний вы часто будете видеть Standard (STD), Extra Strong (XS) и Double Extra Strong (XXS). Это были оригинальные термины, использовавшиеся до системы расписания, которая была введена в 1927 году.Первоначально предполагалось, что они будут выведены из эксплуатации, но иногда они появляются. В спецификациях труб из нержавеющей стали в конце номера спецификации добавляется буква «S», например Schedule 40S.

Два наиболее распространенных типоразмера, которые можно увидеть в зданиях, — это Schedule 40 и Schedule 80. Однако для некоторых технологических трубопроводов, инженерных коммуникаций и трубопроводов гражданского назначения могут потребоваться более высокие номера графиков в зависимости от используемых давлений.

Трубы в сравнении с трубками

Трубы используются для транспортировки газов или жидкостей.Как указано выше, они измеряются по номинальному внешнему диаметру с использованием NPS и графика для определения размера трубы.

С другой стороны, трубы являются конструктивными элементами и имеют внешний диаметр и точный внешний диаметр . Трубка измеряется по точному внешнему диаметру и толщине стенки (WT). Производственные допуски намного жестче, чем у труб.

Размеры стальных труб — Таблица 40

NPS	Внешний диаметр (дюймы)	Внутренний диаметр (дюймы)	Толщина стенки (дюймы)	Вес (фунт / фут)
1/8	0.405 «	0,269″	0,068 «	0,24 фунт / фут
1/4	0,540 «	0,364″	0,088 «	0,42 фунт / фут
3/8	0,675 «	0,493″	0,091 «	0,57 фунт / фут
1/2	0,840 «	0,622″	0,109 «	0,85 фунт / фут
3/4	1. 050 «	0.824 «	0,113″	1,13 фунт / фут
1	1,315 «	1,049″	0,133 «	1,68 фунт / фут
1-1 / 4	1,660 «	1,380″	0,140 «	2,27 фунт / фут
1-1 / 2	1,900 «	1,610″	0,145 «	2,72 фунт / фут
2	2,375 «	2,067″	0.154 «	3,65 фунт / фут
2-1 / 2	2,875 «	2,469″	0,203 «	5,79 фунт / фут
3	3,500 «	3,068″	0,216 «	7,58 фунт / фут
3-1 / 2	4.000 «	3,548″	0,226 «	9,11 фунт / фут
4	4,500 дюйма	4,026 дюйма	0,237 дюйма	10.79 фунтов / фут
5	5,563 «	5,047″	0,258 «	14,62 фунт / фут
6	6,625 «	6,065″	0,280 «	18,97 фунт / фут
8	8,625 «	7,981″	0,322 «	28,55 фунт / фут
10	10,750 «	10,020″	0,365 «	40,48 фунт / фут
12	12. 75 «	11,938″	0,406 «	53,52 фунт / фут
14	14,000 «	13,124″	0,438 «	63,50 фунт / фут
16	16,000 «	15,000″	0,500 «	82,77 фунт / фут
18	18,000 «	16,876″	0,562 «	104,70 фунт / фут
20	20,000 «	18.812 «	0,594″	123,10 фунт / фут
24	24,000 «	22,624″	0,688 «	171,30 фунт / фут

Размеры стальных труб — Таблица 80

NPS	Внешний диаметр (дюймы)	Внутренний диаметр (дюймы)	Толщина стенки (дюймы)	Вес (фунт / фут)
1/8	0,405 «	0,215″	0.095 «	0,32 фунт / фут
1/4	0,540 «	0,302″	0,119 «	0,54 фунт / фут
3/8	0,675 «	0,423″	0,126 «	0,74 фунт / фут
1/2	0,840 «	0,546″	0,147 «	1,09 фунт / фут
3/4	1,050 «	0,742″	0,154 «	1. 47 фунтов / фут
1	1,315 «	0,957″	0,179 «	2,17 фунт / фут
1-1 / 4	1,660 «	1,278″	0,191 «	3,00 фунт / фут
1-1 / 2	1.900 «	1.500″	0.200 «	3,63 фунт / фут
2	2,375 «	1,939″	0,218 «	5,02 фунт / фут
2-1 / 2	2.875 «	2,323″	0,276 «	7,66 фунт / фут
3	3,500 «	2,900″	0,300 «	10,25 фунт / фут
3-1 / 2	4.000 «	3.364″	0,318 «	12,50 фунт / фут
4	4,500 «	3,826″	0,337 «	14,98 фунт / фут
5	5,563 «	4.813 «	0,375″	20,78 фунт / фут
6	6,625 «	5,761″	0,432 «	28,57 фунт / фут
8	8,625 «	7,625″	0,500 «	43,39 фунт / фут
10	10,750 «	9,562″	0,594 «	64,42 фунт / фут
12	12,75 дюйма	11,374 дюйма	0. 688 «	88,63 фунт / фут
14	14,000 «	12,500″	0,750 «	106,10 фунт / фут
16	16,000 «	14,312″	0,844 «	136,58 фунт / фут
18	18,000 «	16,124″	0,938 «	170,87 фунт / фут
20	20,000 «	17,938″	1,031 «	208.92 фунт / фут
24	24,000 «	21,562″	1,219 «	296,58 фунт / фут

Размеры труб из нержавеющей стали — Таблица 40S

NPS	Внешний диаметр (дюймы)	Внутренний диаметр (дюймы)	Толщина стенки (дюймы)	Вес (фунт / фут)
1/8	0,405 «	0,269″	0,068 «	0,25 фунт / фут
1/4	0. 540 «	0,364″	0,088 «	0,40 фунт / фут
3/8	0,675 «	0,493″	0,091 «	0,58 фунт / фут
1/2	0,840 «	0,622″	0,109 «	0,87 фунт / фут
3/4	1,050 «	0,824″	0,113 «	1,20 фунт / фут
1	1,315 «	1.049 «	0,133″	1,68 фунт / фут
1-1 / 4	1,660 «	1,380″	0,140 «	2,27 фунт / фут
1-1 / 2	1,900 «	1,610″	0,145 «	2,72 фунт / фут
2	2,375 «	2,067″	0,154 «	3,65 фунт / фут
2-1 / 2	2,875 «	2,469″	0.203 «	5,79 фунт / фут
3	3,500 «	3,068″	0,216 «	7,58 фунт / фут
3-1 / 2	4. 000 «	3,548″	0,226 «	9,11 фунт / фут
4	4,500 «	4,026″	0,237 «	10,79 фунт / фут
5	5,563 «	5,047″	0,258 «	14.62 фунт / фут
6	6,625 «	6,065″	0,280 «	18,97 фунт / фут
8	8,625 «	7,981″	0,322 «	28,55 фунт / фут
10	10,750 «	10,020″	0,365 «	40,48 фунт / фут
12	12,75 «	12,000″	0,375 «	49,56 фунт / фут
14	14.000 «	13,250″	0,375 «	54,57 фунт / фут
16	16,000 «	15,250″	0,375 «	62,58 фунт / фут
18	18,000 «	17,250″	0,375 «	70,59 фунт / фут
20	20,000 «	19,250″	0,375 «	78,60 фунт / фут
24	24,000 «	23. 250 «	0,375″	94,62 фунт / фут

Размеры труб из нержавеющей стали — Таблица 80S

NPS	Внешний диаметр (дюймы)	Внутренний диаметр (дюймы)	Толщина стенки (дюймы)	Вес (фунт / фут)
1/8	0,405 «	0,215″	0,095 «	0,32 фунт / фут
1/4	0,540 «	0,302″	0.119 дюймов	0,54 фунт / фут
3/8	0,675 «	0,423″	0,126 «	0,74 фунт / фут
1/2	0,840 «	0,546″	0,147 «	1,09 фунт / фут
3/4	1,050 «	0,742″	0,154 «	1,47 фунт / фут
1	1,315 «	0,957″	0,179 «	2.17 фунтов / фут
1-1 / 4	1,660 «	1,278″	0,191 «	3,00 фунт / фут
1-1 / 2	1. 900 «	1.500″	0.200 «	3,63 фунт / фут
2	2,375 «	1,939″	0,218 «	5,02 фунт / фут
2-1 / 2	2,875 «	2,323″	0,276 «	7,66 фунт / фут
3	3.500 «	2,900″	0,300 «	10,25 фунт / фут
3-1 / 2	4.000 «	3.364″	0,318 «	12,50 фунт / фут
4	4,500 «	3,826″	0,337 «	14,98 фунт / фут
5	5,563 «	4,813″	0,375 «	20,78 фунт / фут
6	6,625 «	5.761 «	0,432″	28,57 фунт / фут
8	8,625 «	7,625″	0,500 «	43,39 фунт / фут
10	10,750 «	9,750″	0,500 «	54,74 фунт / фут
12	12,75 «	11,750″	0,500 «	65,42 фунт / фут
14	14,000 «	13,000″	0. 500 «	72,09 фунт / фут
16	16,000 «	15,000″	0,500 «	82,77 фунт / фут
18	18,000 «	17,000″	0,500 «	93,45 фунт / фут
20	20,000 «	19,000″	0,500 «	104,10 фунт / фут
24	24,000 «	23,000″	0,500 «	125.50 фунтов / фут

Размеры труб из поливинилхлорида (ПВХ) — Таблица 40

Хлорированный поливинилхлорид (ХПВХ) имеет те же размеры, что и ПВХ, но весит немного больше, чем ПВХ

NPS	Внешний диаметр (дюймы)	Внутренний диаметр (дюймы)	Толщина стенки (дюймы)	Вес (фунт / фут)
1/8	0,405 «	0,269″	0,068 «	0.05 фунт / фут
1/4	0,540 «	0,364″	0,088 «	0,09 фунт / фут
3/8	0,675 «	0,493″	0,091 «	0,12 фунт / фут
1/2	0,840 «	0,622″	0,109 «	0,17 фунт / фут
3/4	1,050 «	0,824″	0,113 «	0,23 фунта / фут
1	1. 315 «	1,049″	0,133 «	0,33 фунт / фут
1-1 / 4	1,660 «	1,380″	0,140 «	0,45 фунт / фут
1-1 / 2	1,900 «	1,610″	0,145 «	0,54 фунт / фут
2	2,375 «	2,067″	0,154 «	0,72 фунт / фут
2-1 / 2	2,875 «	2.469 «	0,203″	1,14 фунт / фут
3	3,500 «	3,068″	0,216 «	1,49 фунт / фут
3-1 / 2	4.000 «	3.548″	0.226 «	1.79 фунт / фут
4	4,500 «	4,026″	0,237 «	2,19 фунт / фут
5	5,563 «	5,047″	0,258 «	2.87 фунтов / фут
6	6,625 дюйма	6,065 дюйма	0,280 дюйма	3,73 фунта / фут
8	8,625 «	7,981″	0,322 «	5,62 фунт / фут
10	10,750 «	10,020″	0,365 «	7,97 фунт / фут
12	12,75 «	11,938″	0,406 «	10,53 фунт / фут
14	14. 000 «	13,126″	0,437 «	12,46 фунт / фут
16	16,000 «	15,000″	0,500 «	16,29 фунт / фут
18	18,000 «	16,876″	0,562 «	20,59 фунт / фут
20	20,000 «	18,814″	0,593 «	24,18 фунт / фут
24	24,000 «	22.626 «	0,687″	33,65 фунт / фут

Размеры труб из поливинилхлорида (ПВХ) — Таблица 80

Хлорированный поливинилхлорид (ХПВХ) имеет те же размеры, что и ПВХ, но весит немного больше, чем ПВХ

NPS	Внешний диаметр (дюймы)	Внутренний диаметр (дюймы)	Толщина стенки (дюймы)	Вес (фунт / фут)
1/8	0,405 «	0.215	0,095	0,06 фунт / фут
1/4	0,540 «	0,302″	0,119 «	0,11 фунт / фут
3/8	0,675 «	0,423″	0,126 «	0,15 фунт / фут
1/2	0,840 «	0,546″	0,147 «	0,21 фунт / фут
3/4	1,050 «	0,742″	0. 154 «	0,29 фунт / фут
1	1,315 «	0,957″	0,179 «	0,42 фунт / фут
1-1 / 4	1,660 «	1,278″	0,191 «	0,59 фунт / фут
1-1 / 2	1.900 «	1,5″	0.200 «	0,71 фунт / фут
2	2,375 «	1,939″	0,218 «	0.98 фунтов / фут
2-1 / 2	2,875 «	2,323″	0,276 «	1,50 фунт / фут
3	3,500 «	2,900″	0,300 «	2,10 фунт / фут
3-1 / 2	4.000 «	3.364″	0,318 «	2,45 фунт / фут
4	4,500 «	3,826″	0,337 «	2,94 фунта / фут
5	5.563 «	4,813″	0,375 «	4,08 фунт / фут
6	6,625 «	5,761″	0,432 «	5,61 фунт / фут
8	8,625 «	7,625″	0,500 «	8,52 фунт / фут
10	10,750 «	9,562″	0,594 «	12,64 фунт / фут
12	12,75 дюйма	11. 374 «	0,688″	17,38 фунт / фут
14	14,000 «	12,500″	0,750 «	20,85 фунт / фут
16	16,000 «	14,312″	0,844 «	26,81 фунт / фут
18	18,000 «	16,124″	0,938 «	33,54 фунт / фут
20	20,000 «	17,938″	1.031 «	41,05 фунт / фут
24	24,000 «	21,562″	1,219 «	58,23 фунт / фут

Таблица размеров труб — Rolled Alloys, Inc.

Загрузить техническое описание (.PDF)

Номинальный размер трубы (NPS) — это североамериканский набор стандартов, используемых для обозначения диаметра и толщины трубы. Размер трубы указывается двумя безразмерными числами: номинальным размером трубы (NPS) для внутреннего диаметра в дюймах и графиком (Sched. или Sch.) для толщины стенки.

Получите дополнительную информацию о размерах труб и допусках.

РАСПИСАНИЕ ТРУБ ТОЛЩИНА СТЕНЫ (дюймы)
Номинал	O.D. Дюймы	10с	10	40-х и стандартная	40	80-е и E.H.	80	160
1/8	.405	.049	.049	, 068	, 068	.095	.095
1/4	. 540	.065	.065	.088	.088	.119	.119
3/8	. 675	.065	.065	.091	.091	.126	.126
1/2	. 840	.083	.083	.109	.109	.147	.147	. 187
3/4	1.050	.083	.083	.113	.113	. 154	. 154	. 218
1	1.315	.109	.109	.133	.133	. 179	. 179	. 250
1 1/4	1,660	. 109	.109	.140	.140	.191	.191	. 250
1 1/2	1.900	.109	.109	.145	.145	.200	.200	. 281
2	2,375	.109	.109	. 154	. 154	. 218	. 218	. 343
2 1/2	2,875	. 120	. 120	. 203	. 203	. 276	.276	. 375
3	3. 500	. 120	. 120	. 216	. 216	.300	.300	.437
3 1/2	4.000	. 120	.120	. 226	. 226	. 318	. 318
4	4.500	. 120	. 120	. 237	. 237	.337	.337	. 531
4 1/2	5.000			. 247		.355
5	5,563	.134	.134	. 258	. 258	. 375	. 375	.625
6	6.625	.134	.134	. 280	. 280	.432	.432	. 718
7	7,625			.301		. 500
8	8.625	.148	.148	. 322	. 322	. 500	. 500	.906
9	9,625			. 342		. 500
10	10. 750	.165	.165	.365	.365	. 500	.593	1,125
11	11.750			. 375		. 500
12	12.750	.180	.180	. 375	.406	. 500	.687	1,312
14	14.000	. 188	. 250	. 375	.437	.500	. 750	1.406
16	16,000	. 188	. 250	. 375	. 500	. 500	. 843	1,593
18	18,000	.188	. 250	. 375	. 562	. 500	.937	1,781

Размеры и вес трубы

• Легенда
• Толщина стенки в дюймах
• Вес стали в фунтах. на фут

1/8	.405		.035 .1383	.049 . 1863	.049 . 1863			.068 .2447	.068 .2447		. 095 .3145	.095 .3145
1/4	.540		.049 .2570	.065 .3297	.065 .3297			.088 .4248	.088 .4248		.119 .5351	.119 .5351
3/8	.675		.049 .3276	.065 .4235	.065 .4235			.091 .5676	.091 .5676		. 126 .7338	.126 .7338
1/2	.840	.065 .5383	.065 .5383	.083 .6710	.083 .6710			.109 .8510	.109 .8510		.147 1.088	.147 1.088				.187 1.304	0,294 1,714
3/4	1.050	.065 .6838	.065 .6838	.083 .8572	.083 .8572			.113 1.131	. 113 1.131		.154 1.474	.154 1.474				.218 1,937	.308 2.441
1	1,315	.065 .8678	.065 .8678	.109 1.404	.109 1.404			.133 1.679	.133 1.679		.179 2,172	.179 2,172				.250 2,844	.358 3.659
1–1 / 4	1,660	.065 1.107	.065 1.107	.109 1.806	.109 1.806			. 140 2.273	.140 2.273		.191 2.997	.191 2.997				.250 3,765	0,382 5,214
1–1 / 2	1.900	.065 1,274	.065 1,274	.109 2,085	.109 2,085			.145 2,718	.145 2,718		.200 3.631	.200 3.631				.281 4,859	.400 6.408
2	2,375	.065 1.604	.065 1.604	.109 2,638	. 109 2,638			.154 3.653	.154 3.653		. 218 5,022	. 218 5,022				.343 7,444	.436 9.029
2-1 / 2	2,875	.083 2,475	.083 2,475	.120 3.531	.120 3.531			.203 5.793	.203 5.793		0,276 7,661	0,276 7,661				.375 10.01	.552 13,70
3	3,500	.083 3. 029	.083 3.029	.120 4,332	.120 4,332			0,216 7,576	0,216 7,576		.300 10,25	.300 10,25				.437 14,32	.600 18,58
3-1 / 2	4.000	.083 3,472	.083 3,472	.120 4,973	.120 4,973			.226 9.109	.226 9.109		.318 12,51	.318 12,51					.636 22,85
4	4. 500	.083 3.915	.083 3.915	.120 5,613	.120 5,613			.237 10,79	.237 10,79	0,281 12,66	.337 14.98	.337 14.98		.437 19,01		.531 22,51	.674 27,54
4-1 / 2	5.000							.247 12,53			.355 17,61						.710 32,53
5	5,563	. 109 6.349	.109 6.349	.134 7.770	.134 7.770			0,258 14,62	0,258 14,62		.375 20,78	.375 20,78		.500 27,04		.625 32.96	.750 38,55
6	6,625	.109 7,585	.109 7,585	.134 9.290	.134 9.290			.280 18.97	.280 18.97		.432 28,57	.432 28,57		.562 36,39		.718 45,3	. 864 53,16
7	7,625							.301 23,57			.500 38,05						.875 63.08
8	8,625	.109	.109	.148 13,40	.148 13,40	.250 22,36	.277 24,70	.322 28,55	.322 28,55	.406 35,64	.500 43,39	.500 43,39	.593 50,87	.718 60.93	.812 67,76	. 906 74,69	.885 72,42
9	9,625							.342 33,9			.500 48,72
10	10,750	.134 15,19	.134 15,19	.165 18,65	.165 18,65	.250 28,04	.307 34,24	.365 40,48	.365 40,48	. 500 54,74	. 500 54,74	.593 64.33	.718 76.93	. 843 89.20	1.000 104.1	1,125 115,7
11	11,750							.375 45,55			.500 60.07
12	12,750	.156 21.07	.165 22.18	.180 24,17	.180 24,17	.250 33,38	.307 34,24	.365 40,48	.365 40,48	. 500 54,74	. 500 54,74	.593 64. 33	.718 76.93	.843 89.20	1.000 104.1	1,125 115,7
14	14 000	.156 23.07		.188 27,73	.250 36,71	.312 45,38	.375 54,57	.375 54,57	.437 63,37	.593 84.91	.500 72.09	.750 106,1	.937 130,7	1,093 150,7	1,250 170,2	1.406 189.1
16	16,000	.165 27,90		.188 31,75	.250 42.05	.312 52,36	. 375 62,58	.375 62,58	.500 82,77	.656 107,5	.500 82,77	.843 136,5	1.031 164,8	1,218 192,3	1,427 223,5	1,593 245,1
18	18,00	.165 31,43		.188 35,76	.250 47,39	.312 59.03	.437 82.06	.375 70,59	.562 104.2	.750 138,2	.500 93,45	.937 170,8	1,156 208,0	1,375 244,1	1,562 274,2	1,781 308,5
20	20,000	. 188 39,78		,218 46,05	.250 52.73	.375 78,6	. 500 104,1	.375 78,6	.593 122,9	.812 166,4	. 500 104,1	1,031 208,9	1,280 256,1	1,500 296,4	1,750 341,1	1,968 379,0
22	22,000	.188 43,8		. 218 50,71	,250 58,07	.375 86,61	.500 114,81	.375 86,61		.875 197,41	.500 114,81	1,125 250,81	1,375 302,88	1,625 353,61	1,875 403,0	2. 125 451,06
24	24,000	,218 55,37		.250 63,41	.250 63,41	.375 94,62	.562 140,8	.375 94,62	.687 171,2	.968 238,1	. 500 125,5	1,218 296.4	1,531 367,4	1,812 429,4	2,062 483,1	2,344 542,13
26	26,000				.312 85.60	.500 136,17		.375 102,63			.500 136,17
28	28,000				. 312 92,26	.500 146,85	.625 182,73	.375 110,64
30	30.000	.250 79,43		.312 98.93	.312 98.93	.500 157,53	.625 196.08	.375 118,65			.500 157,53
32	32.000				. 312 105,59	.500 168.21	.625 209,43	.375 126.66	.688 230.08		.500 168.21
34	34.000				.312 112,25	.500 178,89	.625 222,78	.375 134.667	.688 244,77
36	36.000				. 312 118.92		.625 236,13	.375 142,68	.750 262,35		.500 189,57

труб и размеров трубок Обзор | Allied Tube & Conduit

Ниже приводится обзор методов измерения и обращения с трубами и трубами.

Внешний диаметр и номинальный размер трубы

Трубка измеряется ВНЕШНИМ ДИАМЕТРОМ (НАРУЖНЫЙ ДИАМЕТР), указанным в дюймах (например, 1,250) или долях дюйма (например, 1-1 / 4 ″).

Труба обычно измеряется НОМИНАЛЬНЫМ РАЗМЕРОМ ТРУБЫ (NPS). Хотя это связано с внешним диаметром, оно существенно отличается. Например, труба размером 1-1 / 2 дюйма на самом деле имеет внешний диаметр 1,9 дюйма, а НЕ 1,5 дюйма. В таблице ниже указаны перекрестные ссылки между номинальным размером ТРУБЫ и ее фактическим внешним диаметром.

Для типоразмеров от 1/8 дюйма до 12 дюймов NPS соответствует номинальному внутреннему диаметру, но несколько отличается от его фактического внутреннего диаметра. Первые производители труб делали стенки меньших размеров слишком толстыми, и при исправлении этой ошибки в конструкции они взяли излишки изнутри, чтобы избежать изменения размеров сопутствующих фитингов.

Для типоразмеров более 12 дюймов NPS соответствует фактическому внешнему диаметру. Для каждого номинального диаметра трубы внешний диаметр (О.D.) остается относительно постоянным; изменения толщины стенки влияют только на внутренний диаметр (I.D.).

В таблице ниже показано соотношение между NPS и диаметром.

Номинальный размер трубы	Внешний диаметр (дюймы)
1/2 «	0,84
3/4 «	1,05
1 «	1,315
1-1 / 4 «	1. 66
1-1 / 2 «	1,9
2 «	2,375
2-1 / 2 «	2,875
3 «	3,5
3-1 / 2 «	4

Толщина стенки и спецификация труб

Толщина стенки трубы измеряется в дюймах (0,0035 ″) или стандартным калибром от 7 (самая тяжелая) до 22 (самая легкая), что соответствует диапазону толщины стенки.Вы можете видеть на диаграмме справа, что не все калибры 12 допускают толщину от 0,101 до 0,111. Типичное значение, которое не находится посередине, используется для расчета свойств сечения.

И снова с толщиной стенки трубы немного сложнее. Для обозначения толщины стенки используются три давних традиционных обозначения:

• Стенка стандартная (STD)
• Сверхпрочная стенка (XS), иногда именуемая Сверхтяжелой стенкой (XH)
• Двойная сверхпрочная стена (XXS), иногда называемая двойной сверхтяжелой стенкой (XXH)

В целях стандартизации размеров труб Американский национальный институт стандартов (ANSI) опубликовал ANSI B36. 10. Этот стандарт расширил диапазон толщин стенок, номеров спецификаций от спецификации 10 (СЧ20) до спецификации 160 (СЧ260). Эти номера графиков указывают приблизительные значения для отношения давления к напряжению в 1000 раз.

Номера спецификации

из нержавеющей стали от спецификации 5S до спецификации 80S были добавлены ANSI B36.19 для размеров до 12 дюймов. Добавление буквы «S» после номера спецификации указывает на то, что это относится к нержавеющей стали.

Калибр	Диапазон толщины (дюймы)	Стандартное значение (дюймы)
22	0.От 025 до 0,029	0,028
20	от 0,031 до 0,035	0,035
19	от 0,038 до 0,042	0,042
18	от 0,044 до 0,049	0,049
17	от 0,053 до 0,058	0,058
16	от 0,060 до 0,065	0,065
15	от 0,066 до 0. 074	0,072
14	от 0,075 до 0,085	0,083
13	от 0,087 до 0,097	0,095
12	от 0,101 до 0,111	0,109
11	от 0,112 до 0,122	0,12
10	от 0,126 до 0,136	0,134
9	от 0,140 до 0,150	0.148
8	0,157 — 0,167	0,165
7	от 0,175 до 0,185	0,18

Существуют определенные взаимосвязи между традиционными обозначениями STD, XS и XXS, номерами спецификаций ANSI и фактической толщиной стенок. STD и SCH 40 одинаковы по размерам до 10 дюймов; в размерах более 10 дюймов, STD имеет стенку 3/8 дюйма. XS имеет толщину стенки 1/2 дюйма. XXS не имеет соответствующего номера спецификации, но для размеров до 6 дюймов XXS имеет толщину стенки в два раза больше, чем XS. Таблицы из нержавеющей стали 40S и 80S идентичны обозначениям из углеродистой стали Std и XS, соответственно, до 12 дюймов.

Ссылки на толщину стенки трубы обычно означают номинальную или среднюю толщину стенки. Большинство допусков ASTM на обычные трубные изделия указывают, что толщина стенки трубы в любой точке не должна быть более чем на 12 1/2% ниже номинальной указанной толщины стенки. Это означает, что минимальная толщина стенки в 0,875 раза больше номинальной может применяться для обычного прокатного стального проката.

В следующей таблице показано соотношение между различными размерами и графиками NPS и фактическим внешним диаметром и толщиной стенки.

Номинальный размер трубы	OD	SCH 5	SCH 10	SCH 40	SCH 80
1/2 «	0,84	0,065	0,083	0,109	0,147
3/4 «	1,05	0. 065	0,083	0,113	0,154
1 «	1,315	0,065	0,109	0,133	0,179
1-1 / 4 «	1,66	0,065	0,109	0,14	0,191
1-1 / 2 «	1,9	0,065	0,109	0,145	0,2
2 «	2,375	0.083	0,109	0,154	0,218
2-1 / 2 «	2,875	0,083	0,12	0,203	0,276
3 «	3,5	0,083	0,12	0,216	0,3
3-1 / 2 «	4	0,083	0,12	0,226	0,318
4 «	4,5	0,083	0.12	0,237	0,337

В чем разница между размером трубы и размером трубы?

Вы, наверное, слышали, что трубка и трубка используются как взаимозаменяемые, но они разные? Ответ на этот вопрос — да! Самая большая разница между трубой и трубкой заключается в форме. Труба всегда будет круглой, однако труба может быть круглой, квадратной или прямоугольной. Ниже приведены несколько других факторов, отличающих трубу от трубы.

Когда дело доходит до измерения трубы, он измеряется по внутреннему диаметру, который часто называют номинальным диаметром.Номинальный размер трубы (NPS) — это североамериканский набор стандартных размеров трубы. Термин «номинальный» относится к трубе в неспецифических терминах и обозначает внутренний диаметр безразмерным числом. Например, стальная труба номинальным диаметром 2 дюйма состоит из семейства стальных труб диаметром 2,375 дюйма.

Труба также имеет толщину стенки, указанную в спецификации. Наружная сторона трубы всегда больше внутренней. Разница между внутренним диаметром (ID) и внешним диаметром (OD) связана с толщиной стенки.Толщина стенки также определяет прочность трубы. Труба сортамента 40 является наиболее распространенной, однако, когда требуется дополнительная прочность, доступен вариант 80.

Круглая труба определяется ее фактическим внешним диаметром и равна соответствующему размеру. Толщина трубки определяется порядковым номером. Размер трубы останется неизменным независимо от толщины стенки. НКТ также имеют более жесткие производственные допуски, чем трубы.

Определите, что вам нужно для вашего проекта? Труба или круглые трубки?

Фланцы размером 1-1 / 2 ″ имеют отверстие для установки более 1.OD 90 ″ — фактический внешний диаметр трубы 1-1 / 2 ″. Трубка 1-1 / 2 дюйма имеет истинный внешний диаметр 1,50 дюйма. Выше показано различие между трубным фланцем 1-1 / 2 дюйма и трубным фланцем 1-1 / 2 дюйма.

Вот таблица, в которой указаны фактические размеры для нескольких стандартных размеров труб. Свяжитесь с нами, чтобы получить больше информации.

Для просмотра имеющихся материалов нажмите здесь.

Номинальный размер трубы

Внешний Диаметр

График 5

График 10

График 40

График 80

1/2 ″ 3/4 ″ 1 ″ 1-1 / 4 ″ 1-1 / 2 ″ 2 ″ 2-1 / 2 ″ 3 ″ 3-1 / 2 ″ 4 ″ 5 ″ 6 ″

. 840 ″ 1.050 ″ 1.315 ″ 1.660 ″ 1.900 ″ 2.375 ″ 2,875 ″ 3.500 ″ 4.000 ″ 4.500 ″ 5,560 ″ 6,630 ″

0,065 ″ 0,065 ″ 0,065 ″ 0,065 ″ 0,065 ″ 0,065 ″ 0,083 ″ 0,083 ″ 0,083 ″ 0,083 ″ .109 ″ .109 ″ .109 ″ .109 ″

.083 ″ .083 ″ .109 ″ .109 ″ .109 ″ .109 ″ .120 ″ .120 ″ .120 ″ .120 ″ .134 ″ .134 ″ .134 ″ .134 ″

.109 ″ .113 ″ .133 ″ .140 ″ .145 ″ .154 ″ .203 ″ . 216 ″ . 226 ″ . 237 ″ 0,258 ″ .280 ″

.147 ″ .154 ″ .179 ″ .191 ″ .200 ″ . 218 ″ . 276 ″ . 300 ″ . 318 ″ . 337 ″ .375 ″ .432 ″ .432 ″ .

Трубы Общие — Номинальный размер трубы (NPS) и график (SCH)

Что такое номинальный размер трубы?

Номинальный размер трубы (NPS) — это североамериканский набор стандартных размеров труб, используемых для высоких или низких давлений и температур. Название NPS основано на более ранней системе «Размер железной трубы» (IPS).

Эта система IPS была создана для обозначения размера трубы. Размер представляет собой приблизительный внутренний диаметр трубы в дюймах. Труба IPS 6 дюймов — это труба, внутренний диаметр которой составляет приблизительно 6 дюймов. Пользователи начали называть эту трубу как 2-дюймовую, 4-дюймовую, 6-дюймовую трубу и т. Д. Для начала каждый размер трубы производился с одной толщиной, которая позже была названа стандартный (STD) или стандартный вес (STD.WT.) Внешний диаметр трубы был стандартизирован.

В соответствии с промышленными требованиями, предъявляемыми к жидкостям под более высоким давлением, трубы производились с более толстыми стенками, что стало известно как сверхпрочные (XS) или сверхтяжелые (XH). Требования к более высокому давлению еще больше увеличивались при использовании труб с более толстыми стенками. Соответственно, трубы производились с двойными сверхпрочными (XXS) или двойными сверхтяжелыми (XXH) стенками, при этом стандартизованные наружные диаметры не изменились. Обратите внимание, что на этом веб-сайте используются только термины XS и XXS .

Спецификация трубопроводов

Итак, во времена IPS использовались только три толщины стены. В марте 1927 года Американская ассоциация стандартов провела исследование отрасли и создала систему, определяющую толщину стенок на основе меньших шагов между размерами. Обозначение, известное как номинальный размер трубы, заменило размер железной трубы, а термин «график» ( SCH ) был изобретен для определения номинальной толщины стенки трубы. Добавляя номера спецификаций к стандартам IPS, сегодня мы знаем диапазон толщины стенок, а именно:

SCH 5, 5S, 10, 10S, 20, 30, 40, 40S, 60, 80, 80S, 100, 120, 140, 160, STD, XS и XXS.

Номинальный размер трубы ( NPS ) — это безразмерное обозначение размера трубы. Он указывает на стандартный размер трубы, если за ним следует номер обозначения конкретного размера без символа дюйма. Например, NPS 6 обозначает трубу, внешний диаметр которой составляет 168,3 мм.

NPS очень слабо связано с внутренним диаметром в дюймах, а трубы NPS 12 и меньшие имеют внешний диаметр больше, чем обозначение размера. Для NPS 14 и больше NPS равен 14 дюймам.

Для данного NPS внешний диаметр остается постоянным, а толщина стенки увеличивается с увеличением номера спецификации.Внутренний диаметр будет зависеть от толщины стенки трубы, указанной в спецификации.

Резюме:
Размер трубы указывается двумя безразмерными числами,

• номинальный размер трубы (NPS)
• номер расписания (SCH)

и соотношение между этими числами определяют внутренний диаметр трубы.

Размеры труб из нержавеющей стали

определены стандартом ASME B36.19, охватывающим внешний диаметр и толщину стенки по спецификации.Обратите внимание, что все толщины стенок нержавеющей стали по ASME B36.19 имеют суффикс «S». Размеры без суффикса «S» соответствуют стандарту ASME B36. 10, который предназначен для труб из углеродистой стали.

Международная организация по стандартизации (ISO) также использует систему с безразмерным обозначением.
Номинальный диаметр ( DN ) используется в метрической системе единиц. Он указывает на стандартный размер трубы, за которым следует номер обозначения конкретного размера без символа миллиметра. Например, DN 80 — это эквивалентное обозначение NPS 3.Ниже приведена таблица с эквивалентами для размеров труб NPS и DN.

NPS	1/2	3/4	1	1¼	1½	2	2½	3	3½	4
DN	15	20	25	32	40	50	65	80	90	100

Примечание. Для NPS ≥ 4 соответствующий DN = 25, умноженный на номер NPS.

Теперь вы знаете, что такое «ein zweihunderter Rohr» ?. Немцы подразумевают под этим трубу NPS 8 или DN 200. В данном случае голландцы говорят о «8 duimer». Мне действительно любопытно, как люди в других странах указывают на трубку.

Примеры действительного наружного диаметра. и И.Д.

Фактические наружные диаметры

• Фактический наружный диаметр NPS 1 = 1,5 / 16 дюйма (33,4 мм)
• Фактический наружный диаметр NPS 2 = 2,3 / 8 дюйма (60,3 мм)
• Фактический наружный диаметр NPS 3 = 3½ дюйма (88,9 мм)
• NPS 4 фактический O.D. = 4½ дюйма (114,3 мм)
• Фактический наружный диаметр NPS 12 = 12¾ «(323,9 мм)
• Фактический наружный диаметр NPS 14 = 14 дюймов (355,6 мм)

Фактический внутренний диаметр 1 дюймовой трубы.

• NPS 1-SCH 40 = Внешний диаметр 33,4 мм — WT. 3,38 мм — I.D. 26,64 мм
• NPS 1-SCH 80 = Внешний диаметр 33,4 мм — WT. 4,55 мм — I.D. 24,30 мм
• NPS 1-SCH 160 = Внешний диаметр 33,4 мм — WT. 6,35 мм — I.D. 20,70 мм

Как указано выше, никакой внутренний диаметр не соответствует истине 1 дюйм (25,4 мм).
Внутренний диаметр определяется толщиной стенки ( WT ).

Факты, которые вам необходимо знать!

Schedule 40 и 80 приближаются к STD и XS и во многих случаях одинаковы.
Для размеров от NPS 12 и выше толщина стенки между моделями 40 и STD отличается, от NPS 10 и выше толщина стенок между сортами 80 и XS отличается.

Список 10, 40 и 80 во многих случаях аналогичен списку 10S, 40S и 80S.
Но будьте осторожны, от NPS 12 — NPS 22 толщина стенок в некоторых случаях отличается.В этом диапазоне трубы с индексом «S» имеют более тонкую толщину стенки.

ASME B36.19 не распространяется на все размеры труб. Таким образом, требования к размерам ASME B36.10 применяются к трубам из нержавеющей стали размеров и графиков, не охватываемых ASME B36.19.

Замечание (и) автора …

История номинального размера трубы 9 марта 2006 г.

• Персоналу PM Engineer (PME) (один из дочерних журналов SUPPLY HOUSE TIMES) был задан вопрос о том, как получился номинальный размер трубы.Вот ответ, предоставленный редакционным директором PME Юлиусом Балланко.
• Человеком, непосредственно ответственным за номинальный размер трубы, был джентльмен по имени Роберт Бриггс. Бриггс был суперинтендантом завода Pascal Iron Works в Филадельфии. В 1862 году он написал набор спецификаций для железных труб и разослал их всем заводам в этом районе.
• Поймите, что в 1862 году Соединенные Штаты были вовлечены в Гражданскую войну. Каждый трубный завод производил свои трубы и фитинги по своим техническим требованиям.Бриггс попытался стандартизировать размеры, что также помогло бы военным усилиям. Труба и фитинги будут взаимозаменяемыми между мельницами. В 1862 году это было довольно необычно.
• Стандарты труб стали известны как «Стандарты Бриггса». В конечном итоге они стали американскими стандартами и, наконец, стандартами, используемыми для современных труб.
• Текущий стандарт стальных труб ASTM A53 в основном использует стандарт Бриггса для труб размером от 1/2 до 4 дюймов. Вы заметите, что после 4 дюймов труба начинает приближаться к фактическому размеру. используется для идентификации трубы.
• Итак, вы, наверное, спросите, откуда взялись размеры? Ну, это были размеры штампов, используемых в Pascal Iron Works. Бриггс заставил всех подстроиться под себя. Отсюда и название «именная» труба. размер возник, что означает «близко к» или «где-то рядом» с действительным измерением.

Я нашел историю номинального размера трубы в Supplyhouse Times

.
