Водяной теплый пол по деревянному перекрытию: по деревянным лагам и реечный варианты

по деревянным лагам и реечный варианты

Способом обогрева банных помещений посредством циркулирующей «под ногами» нагретой воды пользовались еще в древности турки и римляне. «Подпольный» метод был не нов, но недостаточно изучен и проработан. Долгое время считали, что систему теплый пол на деревянный пол класть бессмысленно из-за специфических свойств натурального стройматериала. Помехой признавали главенствующие достоинства древесины — превосходные изоляционные качества и легкость. Затруднение вызывали характерные подвижки органики, вызванные колебаниями температурного фона и перепадами уровня влаги. Неразрешимость совмещения водяных теплых полов с деревянным основанием заставила найти технологический «выход», обеспечивающий их рабочий союз.

Видео о настильной системе теплых полов

С чем придется столкнуться при работах?

Принцип действия семейства конструкций «теплый пол» основан на передаче энергии теплоносителя через окружающий материал напольному покрытию. Далее нагретый пол передает тепло в помещение. Традиционная бетонная стяжка, окружающая трубы с движущейся по ним водой или раствором этиленгликоля, отлично справляется с данной функцией. Чего нельзя сказать о препятствующей распространению тепловой энергии древесине. Она, конечно, не пропускает полученную при нагреве энергию в подпол, но и пользователям отдавать не торопится.

Вопрос: а почему бы тогда банально не залить бетонной стяжкой деревянный настил? Ответ: тогда на 1м² деревянного перекрытия давить будет около 300 кг бетонной прослойки. Сомнений нет, древесине не выдержать столь тяжкой ноши, даже если бы балочная конструкция была сверхнадежной, такой, какую под русскую баню или бревенчатый дом делать неразумно.

Еще одна загвоздка – подложка, без которой стелить напольное покрытие на деревянный пол не принято. Большинство материалов, используемых в качестве подложки, ведь тоже относятся к разряду утеплителей, создающих барьер для прохождения тепла.

Весь диапазон проблем и препятствий исключит усовершенствованная технология, согласно которой сооружают сейчас водяной теплый деревянный пол. Благодаря особенностям его устройства:

• на порядок сокращен вес обогревательной «подпольной» конструкции;
• полученное от нагревательных труб тепло полностью передается напольному покрытию и опосредованно пользователям;
• подложка стелется только под ковролин, линолеум или под напольную плитку;
• предельно сокращен срок обустройства;
• исключен период ожидания 28 дней, требующихся для полного затвердения стяжки.

После укладки чистового покрытия над водяным теплым полом, сооруженным по деревянной системе, к его использованию можно приступать сразу. Немаловажное преимущество – возможность без ощутимых проблем ремонтировать и заменять поврежденные участки, что совершенно нереально при наличии цементной стяжки.

Конструктивные особенности деревянной водной системы

Разработанная специально для загородных строений с балочными перекрытиями деревянная систем водяного теплого пола укладывается своеобразным настильным способом:

• трубопровод с циркулирующим теплоносителем располагается не в цементной стяжке, а монтируется поверх лаг или чернового дощатого пола в специально сформированных каналах;
• для аккумуляции и передачи тепла каналы оснащают теплораспределительными пластинами с продольной выемкой для укладки труб нагревательного контура;
• металлические пластины одновременно с обязанностями по распределению тепла выполняют функцию элементов, повышающих жесткость конструкции, благодаря чему отпадает необходимость в использовании подложки.

Обратите внимание. В бюджетных самодельных вариантах вместо дорогостоящих пластин применяют фольгу с толщиной 200 мкм.

Если подложка все же нужна, например, для отделки пола керамической плиткой или линолеумом, используются гипсоволокнистые (ГВЛ, ГВЛВ) или цементно-стружечные (ЦСП) плиты с минимальными изоляционными показателями.

Два технологически разных варианта на выбор

Все различия заключаются в методе формирования каналов для расположения трубопровода, отсюда деление на две методики:

• Для укладки теплого пола по деревянным лагам можно сейчас приобрести специальные модули из ДСП с заранее отфрезерованными на заводе «бороздками», шаг между которыми определен запланированной теплоотдачей системы. Фабричный набор поставляется в полной комплектации со всеми составляющими: модулями с имеющимися каналами, металлическими теплораспределяющими пластинами, крепежом и трубами. Их нужно просто собрать воедино в соответствии с приложенным проектом-инструкцией. Существенный недостаток модульного настила из ДСП – стоимость, порой равнозначная цене сруба. Потому ушлыми народными умельцами, опирающимися на фабричные разработки, была придумана дешевая реечная альтернатива.
• Реечный вариант предопределяет формирование каналов не путем фрезеровки в древесно-стружечной плите, а посредством набивки реек. Для изготовления реек используют обрезную строганную доску, влагостойкую фанеру или вышеупомянутые плиты толщиной не меньше 21 мм, максимум 28 мм. Расстояние между рейками обычно равно толщине рейки, так как в созданных путем набивки бороздках трубы с наружным диаметром 17 мм должны не просто свободно лежать, но и не деформироваться от подвижек древесины. Ширину направляющих реек определяет расстояние между трубами сооружаемого контура. Например, при укладке трубопровода змейкой с шагом 300 мм, ширина 22миллиметровой доски должна быть 278 мм.

Есть еще одна остроумная народная технология – некий гибрид реечного и модульного принципа. Согласно ей укладка настильного теплого пола по деревянным балкам производится довольно быстро и весьма экономно.

Для этого в обрезной доске с одной стороны выбирают четверть с размерами канала. Еще на расстоянии не менее 7 см от стены фрезеруют сплошную полосу на равнозначную глубину для того, чтобы трубу можно было подвести к следующему ряду. Толщина доски, естественно, должна быть больше размера выборки, а вот ширина доски в данном случае равна шагу укладки. Доски с каналами крепят саморезами непосредственно к балкам или к лагам, потому что в сооружении чернового пола нет необходимости.

Монтаж системы на легком реечном полу

Перед сооружением теплого пола под послужившим деревянным полом необходимо тщательно проверить состояние всех элементов. Желательно разобрать половицы и осмотреть лаги, при необходимости заменить составляющие, вызывающие сомнение. Если конструкция была недостаточно утеплена к балкам или к лагам на уровне нижней линии нужно прибить бруски и уложить на них плитный утеплитель. Затем надо настелить изоляционный рулонный материал с нахлестом (лучше всего полиэтилен 200 мкр) и прикрепить к стене по периметру пола демпферную ленту шириной 5 см.

Желающие узнать, как сделать деревянный пол теплым посредством установки водяного контура, наверняка поняли, что самым простым вариантом укладки трубопровода будет змейка.

На сделанном по размерам помещения плане отметим место для подводки труб и установки регулировочного оборудования, вычертим расположение направляющих с необходимым шагом. Для наших широт шаг между трубами варьирует от 150 мм до 300 мм. Трубы рекомендуют брать гофрированные с диаметром 16 или 17 мм. По полученным данным рассчитываем размеры реек и делаем их.

Основание подготовили, рейки заготовили — можно приступать к монтажу:

• в соответствии с личным проектом укладываем заготовленные направляющие, между которыми оставляем борозду-канал для труб;
• крепим направляющие саморезами к черновой основе;
• углы реек в зоне поворота трубопровода скругляем;
• в созданные таким методом каналы укладываем фольгу с толщиной как минимум 50 мкм, прижимаем ее, старательно огибая углубление, местами фиксируем к рейкам степлером;

Совет. Для повышения теплоотдачи мастера рекомендуют дополнительно обернуть фольгой еще и сами трубы.

• по сформированным бороздам прокладываем трубопровод, периодически крепим его металлическими пластинами к черновому полу или к рейкам;
• подключаем к отопительному контуру и проводим опрессовку обогревательной системы;
• убедившись в работоспособности, кладем или сразу напольное покрытие, или подложку под кафель или линолеум, в качестве которой настоятельно советуют плиты ЦСП, не содержащие формальдегид.

Вот так можно самостоятельно соорудить водяные теплые полы без лишних затрат и ненужного фанатизма. Принципами, внедренными западными инженерами, можно практично воспользоваться, оставив деньги в собственном кошельке. Что предпочтительней: совсем недешевый заводской «конструктор» или демократичная самоделка?

Водяной теплый пол в деревянном доме

Напольные системы обогрева благодаря своим многочисленным достоинствам обрели широкую популярность среди домовладельцев, в том числе и хозяев деревянных частных коттеджей. Но в этом случае устройство теплых полов имеет свои нюансы, поскольку в таких домах редко выполняются бетонные основания, на которые они укладываются традиционным способом. В данной статье мы расскажем об этих нюансах и о том, как лучше устроить водяной теплый пол в деревянном доме.

Способы устройства напольного обогрева

В деревянных зданиях теплые полы с теплоносителем можно смонтировать 2 способами:

• Традиционным, под стяжку из цементно-песчаного раствора.
• «Сухим» способом, по деревянным лагам или балкам

Поскольку в домах из деревянного бруса полы первого этажа или перекрытие над подвалом зачастую бывает бетонным, то традиционный способ монтажа напольных водяных систем полностью отметать нельзя. Больше того, не стоит мудрить на подобных основаниях теплый пол по деревянным лагам, это приведет к лишним затратам, а результат может не оправдать ваших ожиданий. Лучше на черновых бетонных полах устраивать систему обогрева под стяжку, а уж потом настилать напольное покрытие из дерева.

Совсем другая ситуация, когда дом с деревянными перекрытиями. Выполнять по ним стяжку с греющим контуром не следует, и вот почему:

• Цементно-песчаная стяжка оказывает дополнительную нагрузку, на которую перекрытие не всегда рассчитано.
• Хороший деревянный дом постоянно «дышит», вследствие чего слой раствора может пойти трещинами, поскольку амплитуда его расширения не совпадает с процессами в деревянных конструкциях. Потребуется обеспечить компенсацию расширения греющего контура, что довольно сложно и затратно.

Для справки. Иногда деревянные дома зачастую строятся из недостаточно просушенного профилированного бруса, из-за чего в первое время в толще конструкций происходят изменения, приводящие к трещинам материала. В таких условиях стяжка непременно пострадает.

Не исключается и применение различных электрических систем напольного обогрева, из них самым приемлемым вариантом является использование инфракрасного теплого пола для отопления деревянного дома. Тонкая полимерная пленка с нанесенными на ней нагревательными элементами закладывается прямо под напольное покрытие, стяжку делать не требуется, что значительно упрощает монтажные работы. Однако, в этом случае выбор энергоресурсов для обогрева жилища ограничивается электроэнергией, в то время как теплоноситель водяных теплых полов может нагреваться от газового, твердотопливного или дизельного котла.

Некоторые домовладельцы, отдавая дань традициям, возводят в деревянных домах печи из кирпича, встраивая в них нагревательный контур для воды. В этой ситуации альтернативы греющим напольным контурам с теплоносителем просто не существует.

Устройство водяных теплых полов «сухим» способом

В качестве несущих конструктивных элементов пола в домах применяются лаги и деревянные балки перекрытий. Лаги устанавливаются на твердое основание либо на множество точечных опор, в то время как балки имеют 2 точки опоры по краям и в некоторых случаях дополнительно опираются на перегородки. Поскольку балка – это несущая конструкция перекрытия, то выполнять в ней какие-либо пазы или пропилы не допускается, в этом и заключается основная сложность при устройстве теплого пола в деревянном доме. Единственный выход – настелить черновой пол из досок или листов ДСП, а от него уже начинать устройство «пирога» напольного отопления.

Ситуация с лагами несколько иная. Когда брус уложен на сплошное твердое основание, то в нем есть возможность пропиливания пазов для труб водяного контура и делать черновой пол не нужно. Если же лаги опираются в нескольких точках, то пропилы в них делать крайне нежелательно, как и в несущих балках. Но в любом случае до того как устраивать поверх балок или лаг черновой пол, между ними укладывается слой теплоизоляционного материала. Для укладки теплого пола по деревянным лагам первого этажа толщина утеплителя должна быть не менее 80 мм, а для перекрытия достаточно 20—30 мм. При этом под теплоизоляционный материал на первом этаже следует проложить гидроизоляционный слой из полиэтиленовой пленки.

Под тем предлогом, что все этажи частного дома составляют единое пространство, во многих руководствах по монтажу теплого пола указывается, что перекрытия утеплять не требуется. Мол, ничего страшного нет в том, чтобы часть тепла греющего контура уходила вниз. В действительности это нарушает сам принцип действия теплых полов, поскольку тепло, идущее от потолков помещения, так и останется в верхней зоне, а в комнате, где находится система напольного обогрева, его может и не хватать. Чтобы тепло равномерно распространялось по тем помещениям, для которых оно предназначено, укладывайте небольшой слой утепляющего материала, устраивая теплый сухой пол в перекрытии.

После того как уложен теплоизоляционный материал и смонтировано черновое основание из досок или ДСП, нужно обеспечить отражение всей теплоты греющего контура вверх. Это делается 2 способами:

• Нужно начинать устройство теплых деревянных полов с укладки по всей поверхности фольгированного отражающего слоя. В случае, когда трубы контура планируется класть прямо на утеплитель и через пропилы в лагах, то фольга прокладывается только между ними.
• Более дорогостоящий способ – с помощью плитных древесных материалов и профилированных листов оцинкованного металла. Начертив схему раскладки контуров теплых полов на деревянном основании, в промежутках между трассами труб к нему саморезами крепят детали из ДСП. В получившиеся канавки вставляют листы оцинкованной стали.

Продолжается монтаж водяных теплых полов раскладкой труб греющего контура. Для этой цели чаще всего применяются трубы из металлопластика диаметром 16 мм (ДУ10). Шаг укладки здесь надо соблюдать меньше, чем в теплых полах под стяжку, поскольку теплоотдача в нашем случае будет не так эффективна. Труба с теплоносителем передает тепло покрытию не напрямую, а через воздушную прослойку, отсюда и снижение теплоотдачи. Соответственно, шаг укладки трубы в среднем должен составлять 150 мм, максимум – 200 мм. После этого контур подключается к коллектору, проверяется на герметичность и можно стелить финишное покрытие для деревянного пола.

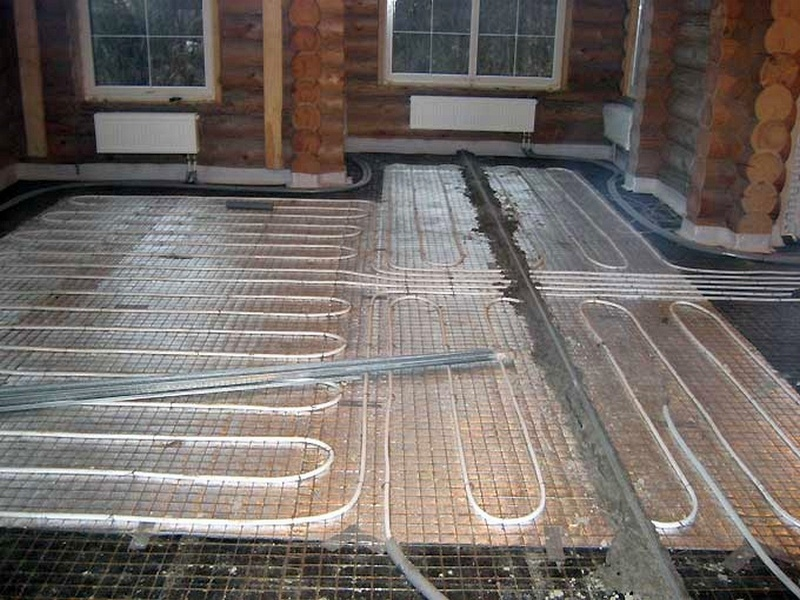

Напольное отопление «под стяжку»

Технология монтажа напольного отопления, предусматривающая замоноличивание контуров в стяжку из цементно – песчаного раствора, широко распространена и достаточно известна, пирог пола представлен на рисунке:

Для начала надо обеспечить гидроизоляцию будущей плиты, проложив полиэтиленовую пленку поверх бетонной подготовки. Затем, с целью компенсации теплового расширения стяжки, по всему периметру комнаты вдоль стен крепится демпферная лента, после чего по всей поверхности основания укладывается утеплитель.

Чтобы водяные теплые полы имели хорошую теплоотдачу, поверх теплоизоляции ложится фольгированная пленка с разметкой, по которой раскладываются трубы. Шаг укладки здесь варьируется от 150 мм (для паркета с ковром) до 350 мм (для кафельной плитки). Необходимо проследить, чтобы длина каждого контура не превышала 100 м. Крепеж труб осуществляется с помощью специальных планок либо пластмассовых «гарпунов». В конце контур присоединяется к распределителю и проверяется на герметичность.

Последний этап – заливка стяжки. Оптимальная толщина слоя раствора – 3—5 см над верхом трубы, время полного застывания – 3 недели. После этого можно окончательно сделать теплый пол в деревянном доме, настелив поверх стяжки финишное покрытие.

Заключение

Монтировать теплый водяной пол на деревянном покрытии несколько сложнее, чем под стяжку, да и теплоотдача его меньше. Но пусть это вас не беспокоит, на расход энергоносителей это не повлияет никак. Только надо учесть, что напольных контуров будет недостаточно для полноценного обогрева и понадобится предусмотреть систему радиаторного отопления.

как сделать на деревянном полу водяной, монтаж по балкам под доску, укладка на фото и видео

Содержание:

На сегодняшний день имеется устойчивая тенденция к осовремениванию оснастки каждого жилища, потому владельцы стремятся к повышению производительности различных функциональных частей и увеличению свободного пространства в своем доме. В статье речь пойдет о том, как заменить в частном доме привычный отопительный контур на водяной теплый пол по деревянным лагам, выполнив все работы самостоятельно.

Особенности и нюансы водяного теплого пола

Существенное отличие водяного теплого пола от электрического заключается в зависимости от подачи теплоносителя. Если электрическая разновидность требует лишь подключения к электрической цепи, то водяной пол должен подключаться к отопительной системе всего дома, что значительно усложняет процесс монтажа и эксплуатации. Важно то, что на поверхности такая система не видна, а потому фото помещения не будут испорчены торчащими трубами и различными крепежными элементами, создающими дискомфорт при эксплуатации.

По стандарту структура такой системы включает:

• водонагревательный котел, осуществляющий нагрев и подачу теплоносителя;
• насос, обеспечивающий циркуляцию теплоносителя в отопительном контуре;
• сеть трубопроводов, устраиваемая таким образом, чтобы теплоноситель поступал во все уголки помещения и обогрев при этом был равномерным;
• система вентилей, задвижек и байпасов, каждый из которых предназначен для контроля и регулировки циркуляции теплоносителя. Очень важен в этом списке байпас, поскольку он позволяет теплоносителю обходить насос во время ремонтных работ в случае нарушения его функционирования;
• контроллеры и датчики, позволяющие отслеживать температуру, давление, скорость циркуляции и другие параметры системы.

Исходя из вышесказанного, владельцу должно быть понятно, что уложить качественный водяной теплый пол под деревянный пол – это задача локальная, а вот организоваться надежную отопительную систему во всем доме очень важно. Естественно, упор при этом делается на укладку отопительного контура в перекрытие на лаги, поскольку данный процесс труднее всего осуществить.

Подготовка основания под теплый пол

Чтобы монтировать теплый пол по лагам необходимо осуществить подготовку основания под укладку всех последующих слоев в «пирог» перекрытия.

Процесс этот состоит из следующих этапов:

• черновой пол должен быть идеально выровнен: все трещины, выбоины и другие дефекты устраняются посредством зачистки, шлифования и шпаклевания. Недопустим уклон поверхности, превышающий 0,2%, что означает: при расстоянии между определенными участками пола в 4 метра уклон не должен превышать 8 миллиметров;
• поверх подготовленного основания укладывается гидроизоляционный слой из полиэтиленовой пленки или специальных материалов, защищающих перекрытия от проникновения влаги. Важно, чтобы листы используемого материала надежно были закреплены при помощи клеящейся ленты;
• следом начинается установка деревянных лаг, а между ними производится укладка утеплителя.

Теперь можно начинать монтаж теплого пола на деревянный пол по одному из описанных ниже способов.

Простейшие способы монтажа

Простыми способами укладки считаются следующие разновидности:

• прямо на теплоизоляционный слой из материала, уложенного между лагами;
• на теплоизоляционный слой, который поднят над каркасом из лаг при помощи жесткого основания.

Конструкция системы в обоих случаях имеет следующие структурные элементы (сверху вниз):

• контур водяного отопления из труб, уложенных с интервалом в 20 сантиметров, но может быть выбран и другой шаг, если того требуют особенности монтажа лаг;
• теплоизоляционный слой;
• жесткое основание;
• пол.

Усложненный способ

Описанная выше система становится более эффективной, но и сложнее в укладке за счет увеличения количества функциональных элементов.

Начинается все также с теплоизоляционного слоя, но сверху его покрывают алюминиевой фольгой. Использование данного материала повышает степень отражения тепла, что обуславливает концентрацию выделяемого тепла и направление его в помещение. Если не удается покрыть всю поверхность единым листом фольги, то потребуется дополнительно использовать двухстороннюю клеящуюся теплоизоляционную ленту, чтобы соединять нарезанные куски.

Далее укладывается металлическая сетка, используемая обычно для армирования стяжки по деревянным лагам, чтобы упрочнить создаваемую конструкцию. Современный теплый водяной пол по деревянным лагам подразумевает использование не только труб, но и нагревательного кабеля. Использование данного элемента в комплексе с полиэтиленовыми трубами является высокоэффективным. Нагревать такой отопительный контур можно гораздо выше той температуры, которую имеет теплоноситель в основной отопительной системе дома. Также иногда делают теплый пол по грунту в частном доме, что является достаточно неплохим вариантом.

Автономный контроль температуры теплоносителя в отопительном контуре теплого пола осуществляется при помощи собственного датчика, устанавливаемого в гофрированную трубку и подключаемого в специально отведенном месте. Помимо этого в общей системе отопления имеется целый ряд разнообразных датчиков. Они касаются не только теплого пола, но и основного отопительного контура.

Каркас из лагов специально обрабатывается под укладку труб отопительного контура. Сделав прорези соответствующих размеров, владелец значительно облегчит себе процесс укладки. Далее начинается укладка выбранного напольного покрытия и по завершению работ можно дополнить систему внешним регулятором температуры. Последний элемент может быть, как автоматическим, так и ручным.

Использование теплоотражающих пластин

Вне зависимости от того, какой способ укладки контура водяного отопления был выбран, существует проблема потери выделяемого тепла. Можно повысить эффективность системы и минимизировать возможные потери тепла.

Для этого водяной пол по деревянным лагам укладывается с использованием следующих элементов:

• отопительные трубы;
• теплоизоляционный слой толщиной не менее 10-15 сантиметров;
• каркас из лаг, установленных горизонтальным образом, а не вертикальным, как при стандартном способе монтажа. Таким образом, на лагах удобно размещать крылья теплоотражающих пластин. Причем каждая пластина имеет пазы, соответствующие диаметру укладываемых труб, что также облегчает монтаж отопительного контура.

Нюансы процесса укладки водяного пола

Если укладывается водяной теплый пол по деревянным балкам, то следует знать ряд правил:

• шаг между соседними лагами должен составлять не менее полуметра, чтобы теплоизоляционные плиты укладывались в него с ощутимой натяжкой, но без необходимости прикладывать лишние усилия. Контролировать это можно по изгибу плиты, создаваемому при ее «запихивании» в пространство между лагами;
• использовать для укладки лучше всего трубы диаметром в1,6 сантиметра, поскольку на практике теплоноситель циркулирует в них лучше всего;
• относительно того, как сделать теплый пол на деревянном полу более эффективным, специалисты утверждают, что обмотка труб из фольги значительно снизит потери выделяемого тепла;
• длина отопительного контура не должна быть более 100 метров, поскольку большее расстояние увеличивает потери тепла, выделяемого теплоносителем, которому приходится преодолевать весь этот маршрут;
• если же требуется более длинный отопительный контур, то его можно разбить на отдельные участки с площадью, не превышающей 40 квадратных метров по отдельности (подробнее: «Как сделать теплый пол своими руками в частном доме»).

Когда осуществляется укладка теплого водяного пола на деревянный пол, между одиночным 80-метровым отопительным контуром и двумя 40-метровыми лучше сделать выбор в пользу раздельного вариант. Потратить на укладку придется в 2 раза больше денежных средств, но совокупно два участка будут более производительными, чем цельная система.

Не нужно укладывать систему так, чтобы площадь контура полностью соответствовала площади помещения. Достаточно грамотно рассчитать эффективность системы с учетом используемого напольного покрытия. К примеру, если уложен теплый пол под деревянную доску, нужно проклеить по периметру помещения зазоры между напольным покрытием и стенами. Это позволит компенсировать расширение дощатого настила при нагревании.

В качестве теплоизоляционного слоя лучше всего использовать минеральную вату и отказаться от полимерных материалов, плохо взаимодействующих с высокими температурами. Не стоит бояться использовать различные грязные материалы, поскольку на фото и при визуальном осмотре слой, находящийся в глубине перекрытия, виден не будет, а вот его эффективность сыграет важную роль в работе отопительной системы. Читайте также: «Как сделать теплый пол в деревянном доме – примеры реализации своими руками».

Итог

Укладка водяного пола не так сложна, как может показаться неопытному в строительных работах владельцу. При правильном подсоединении к общей системе отопления дома качественный обогрев гарантирован. Важно производить работы четко, аккуратно и с соблюдением всех профессиональных рекомендаций.

При возникновении каких-либо трудностей всегда можно обратиться к специалистам, которые возьмут на себя ответственность за все этапы – от покупки необходимых материалов до тестирования и введения системы в эксплуатацию.

Водяной теплый пол в деревянном доме

Технология теплого пола позволяет решать задачу по обогреву разных домов. Как известно, теплый пол в отличие от радиаторной системы имеет массу преимуществ. Однако некоторые могут возразить, мол такой способ отопления невозможно смонтировать в деревянном доме. В этой статье мы развеем это представление. Более того, существует несколько реально рабочих технологий, которые позволяют устанавливать водяной теплый пол на деревянном основании.

Можно ли

Как уже говорилось вначале статьи, многие сомневаются в том, насколько это реально обустроить водяной теплый пол в деревянном доме. Стоит сразу сказать, что это не только возможно, но и является вполне разумным решением. Безусловно, необходимо учесть некоторые особенности и отказаться от привычных технологий, например, заливки стяжки. Но с другой стороны, это еще и облегчает реализацию поставленной задачи, ведь потребуется меньше трудозатрат.

Например, в деревянном доме нагревать полы свыше 30°С запрещается. В противном случае поверхность пола может деформироваться. По этой причине теплый пол обязательно должен иметь смесительный узел и гребенку. Благодаря этому устройству будет осуществляться понижение температуры. Кроме всего прочего, необходимо использовать контроль по регулировке температуры. Здесь отдается предпочтение автоматической системе.

Более того, необходимо уделить особое внимание выбору напольного материала. Почему? При нагреве таких материалов, как паркетная доска, ламинат и линолеум свыше 25°С может приводить к выделению токсичных испарений, а именно формальдегиды. Это и объясняется тем, что крайне важно четко регулировать и контролировать температуру теплоносителя теплого пола в деревянном доме.

Возможные трудности

Кроме всего прочего, необходимо понимать, с какими трудностями придется столкнуться при выполнении подобных работ. Как известно, принцип действия теплого пола заключается в том, что нагретая поверхность накапливает, а потом передает тепловую энергию. В традиционном исполнении все это работает очень просто нагревается стяжка и она аккумулирует тепло, а после отдает его в помещение.

Что касается системы на деревянном поле, то здесь ситуация обстоит иначе. Древесина не является очень хорошим теплопроводным материалом. Возможно, кто-то подумает, почему бы не залить обычную стяжку на деревянное перекрытие? Но в таком случае необходимо учитывать тот факт, что на 1м² будет приходиться нагрузка до 300 кг. Безусловно, это огромная нагрузка от водяной системы на деревянное перекрытие.

Способы устройства теплого пола

Теплый водяной пол можно организовать несколькими способами. Рассмотрим каждую из этих технологий:

1. Использование специальных матов. Под этим подразумеваются конструкции, в которых имеются пазы для укладки водяного контура. Предварительно базовый пол выравнивается. Для этого используется фанера или другой плитный материал. Использование этой модульной системы полностью исключает потребность в использовании стяжки. Уложенный водяной контур накрывается ЦСП, а сверху основы осуществляется монтаж финишного напольного материала.
2. Бетонные полы на деревянное перекрытие. Как уже говорилось, этот вариант не является оптимальным по той причине, что на перекрытие будет оказываться большое давление. Более того, необходимо выполнить качественную гидроизоляцию всех деревянных элементов. В таком случае водяной теплый пол по деревянному перекрытию обойдется дороговато.
3. Фрезерование пола. Этот способ не совсем легкий, так как подразумевает изготовление в деревянном поле специальных пазов. В таком случае деревянный пол будет выполнять роль матов. Этот способ самый доступный и не затратный. Ведь значительно сократиться расход на комплектацию теплых полов.

Также известен еще один вариант, как организовать подпольный обогрев. Теплый пол по деревянным лагам будет включать в себя укладку греющих контуров между лагами. Благодаря этому основа будет давать приятное и комфортное тепло ногам. Для реализации такого способа необходимо полностью демонтировать доски и в лагах уложить греющий контур. Таким образом теплый водяной пол в деревянном доме станет реальностью.

Что необходимо для работ

Прежде всего необходимо подготовить весь строительный материал и инструмент. Комплектация инструмента будет зависеть от выбранной вами технологии. В целом для работы вам потребуется набор столярного инструмента, рулетка, трубы для теплого пола и фитинги, слесарный набор инструмента, шуруповерт и тому подобное. Плюс ко всему, вам может потребоваться правило, уровень, перфоратор, угловая шлифовальная машинка и прочее.

Технология изготовления теплого пола

Теперь рассмотрим особенности технологии изготовления теплого водяного пола в деревянном доме. В нашем случае будет рассматриваться пример, где используются полипропиленовые трубы. Почему именно они. Все очень просто. Пластиковые трубы соединяются при помощи специальных фитингов. На фитингах имеется уплотнительная резинка, их может быть на нем несколько. Спустя время, эти резинки ослабевают и могут давать течь. А, учитывая, что дерево боится влаги, это явление не очень благоприятное. Есть в продаже дорогостоящие металлические фитинги высокого качества, однако их могут позволить себе далеко не каждый. Технология сварки полипропилена позволяет создавать монолитное соединение. Оно более долговечней. Главное, правильно соблюдать технологию пайки.

Итак, процесс работы заключается в следующем. Сперва осуществляется проект всего теплого пола в доме из дерева. Необходимо обязательно определить гидравлический расчет. Важно определить, насколько будет эффективен тот или иной водяной контур в деревянном доме. Только после всех этих работ, необходимо приступать к следующему этапу. Возможно, здесь потребуется помощь специалистов, чтобы все расчеты были выполнены правильно и согласно существующим нормам.

Далее осуществляется подготовка пола. Прежде всего определяете, есть ли неровности. Если перепад пола есть, то выровнять его можно при помощи фанеры или другого листового материала. Также необходимо создать гидроизоляционный слой.

Совет! Гидроизоляция в теплом полу в деревянном доме является обязательным условием. Хотя все работы выполняются качественно, лучше обеспечить дополнительную защиту.

Если вы остановили свой выбор на использовании специальных матов, то осуществляете их монтаж. Обычно в качестве матов используется полистирольная система. Эти маты имеют специальные защелки, позволяющие накрыть всю поверхность пола без никаких зазоров.

В эти пазы выполняется укладка водяного теплого пола. Трубы надежно фиксируются в пазах. Стоит добавить, что система также оснащено теплоотражающей пластиной. Сверху матов стелиться фанера или ЦСП. Далее осуществляется настил напольного финишного отделочного материала. Теперь уделим внимание выбору отделочного материала, который допускается укладываться на теплый водяной пол в деревянном доме.

Напольное покрытие

Вначале этой статьи мы уже говорили о том, что под водяной теплый пол в деревянном доме необходимо правильно выбрать отделочный материал. Сверху деревянного настила можно использовать ламинат или паркетную доску. Эти материалы допускаются для их укладки. Однако есть одно важное ограничение – недопустимо прогревать поверхность свыше 25°С.

Некоторые отдают предпочтение натуральному дереву и укладывают обычную доску. Это очень выгодное решение с экономической точки зрения. Особенно актуально, когда водяной теплый пол укладывается между деревянными лагами.

Распространенные ошибки, которых следует избегать

Если вы только начинающий специалист, то важно понимать, что монтаж системы теплого пола имеет большое количество нюансов. Если их не учитывать, то вся система напольного обогрева не будет эффективной. Например, может образоваться конденсат, который негативно сказывается на деревянном перекрытии.

Так, недопустимо укладывать греющие контуры более 70 метров один. В противном случае это может привести к неравномерному прогреванию всего пола в деревянном доме. Также недопустимо монтировать теплый пол без наличия гидроизоляционного материала. Не стоит думать, что здесь можно сэкономить. Спустя время, если вдруг произойдет утечка, последствия экономии могут оказаться катастрофическими. По этой причине древесина обрабатывается специальными пропитками, укладывается гидроизоляционный материал, например, полиэтилен и тому подобное.

Ну и не менее важно выбрать правильный отделочный материал. В этом случае учитывается ряд факторов: какая будет температура теплоносителя, есть ли возможность в автоматическом режиме регулировать температуру и многое другое.

Заключение

Итак, как мы увидели, реализовать водяной теплый пол в деревянном доме вполне реально. Более того, все работы можно провести своими руками без привлечения специалистов. Если вы не имеете вообще никакого опыта в этой сфере, то вам придется обратиться за помощью к специалистам. Если вы упорный и любите все делать своими руками, то предлагаем вам ознакомиться с интересным и познавательным видеоматериалом, в котором наглядно показан весь процесс установки напольного обогрева в деревянном доме. Надеемся, что этот материал был полезен для вас! Если у вас уже был опыт подобных работ, то делитесь ими в комментариях к этой статье.

Теплый пол в деревянном доме

Выбор системы отопления — головная боль владельцев только что построенных домов. Дома с деревянными перекрытиями — особый случай. От высоких температур дерево трескается и деформируется, а из-за возможного конденсата — отсыревает и гниет.

Чтобы избежать таких проблем, в деревянных домах устанавливают теплый пол. Он позволяет исключить конденсат, обеспечивает щадящий обогрев помещения, а низкие рабочие температуры предотвращают риск возникновения пожара. Теплые полы в деревянном доме — это тепло, уют и отсутствие в интерьере массивных батарей или конвекторов.

Теплый пол в деревянном доме — альтернатива привычному громоздкому газовому и водяному отоплению. Устанавливать его легко: на черновой пол укладывают теплоизоляцию, затем — систему теплого пола, и на неё — финальное покрытие.

Теплые полы безопасны для деревянного перекрытия: невысокие рабочие температуры исключают перегрев. Самые пожаробезопасные теплые полы — это жидкостный и пленочный, поэтому они наиболее хорошо подходят для деревянных домов.

Теплый пол по лагам в деревянном доме

Лаги — это деревянный брус, который служит основой для пола в доме.

Для лаг выбирают жидкостный теплый пол XL-PIPE или пленочный теплый пол ЗЕБРА ЭВО-300 WF.

Рассчитать стоимость Заказать звонок Отправить заявку

В результате получаем такую схему расположения элементов:

ЗЕБРА ЭВО-300 WF

Зебра ЭВО-300 WF — это секции из пленки толщиной 1 мм, площадью секции 500*600 мм. Каждая секция — это самостоятельный обогреватель, которые укладываются в комнате в любом количестве. Группа горючести — Г1, то есть пленка не поддерживает горение и является пожаробезопасной.

На лаги этот теплый пол укладывают по схеме:

Теплый пол для чернового деревянного перекрытия

Черновой деревянный пол — это плоское перекрытие в доме, служащее основной для дальнейших отделочных работ по полу.

На черновой деревянный пол кладут пленочные напольные системы отопления.

Пленочный теплый пол для деревянных перекрытий:

ЗЕБРА ЭВО-300 WF

Подходит и для лаг, и для чернового деревянного пола. Пленка не поддерживает горение и не перегревается, поэтому ее смело укладывают на дерево.

Рассчитать стоимость Заказать звонок Отправить заявку

ХитЛайф

Многослойная пленка, устойчивая к давлению и механическим повреждениям. Не горит при температурах 150-200 °C и укладывается под все типы покрытий

Рассчитать стоимость Заказать звонок Отправить заявку

Пленочный корейский теплый пол

Это карбоновая лента, которая подходят для всех типов чистовой отделки. Пленка раскатывается на нужную длинну и кроится с шагом 25 см. Рабочая температура эксплуатации невысокая: 45-50 °C. При таких температурах перегрев и возникновение искры исключено — теплый пол для деревянного перекрытия пожаробезопасен.

Рассчитать стоимость Заказать звонок Отправить заявку

Плоский греющий кабель (ПГК)

Это инфракрасный обогрев помещения. Заземление системы делает ее безопасной для деревянных перекрытий.

Рассчитать стоимость Заказать звонок Отправить заявку

Особенности монтажа пленочных систем отопления

• Перед тем, как укладывать теплый пол, помещение утепляют;
• Чтобы контролировать температуру в помещении устанавливают терморегуляторы. Они отслеживают температуру помещения и отключают систему отопления, когда температура достигнет установленного значения. Это помогает экономить деньги на электроэнергии;
• Чтобы избежать утечку тока из электросети и защитить человека от удара током, монтируют устройство защитного отключения (УЗО).

Чистовые покрытия для теплого пола

Укладывают теплые полы в деревянном доме под линолеум, под ламинат, под плитку и под ковролин.

Для линолеума подходят: жидкостный теплый пол XL-PIPE.

Для ламината: жидкостный теплый пол XL-PIPE, ЗЕБРА ЭВО-300 WF, ХитЛайф, Хит Плюс, корейский пленочный теплый пол.

Для плитки: ПГК, жидкостный теплый пол с использованием плиточного клея.

Для ковролина: жидкостный теплый пол XL-PIPE, при условии монтажа фанеры перед укладкой финишного покрытия.

Рассчитать стоимость Заказать звонок Отправить заявку

Цена на теплый пол в деревянном доме зависит от:

• типа отопления: основное оно или дополнительное;
• площади, которую нужно отопить;
• вида теплого пола;
• утепления помещения.

Специалисты компании «ЛУЧ» подберут для вас подходящий вариант теплого пола по дереву и рассчитают его стоимость.

Звоните нам по телефону 8 800 707 0332, пишите нам или заказывайте звонок.

Рассчитать стоимость Заказать звонок Отправить заявку

Установка теплого пола по деревянным перекрытиям

Можно ли устроить водяной или электрический теплый дом в деревянном доме? Без проблем можно устроить теплые полы в деревянном доме, если у вас полы по грунту и поверх теплого пола будет уложена керамическая плитка. Но что делать, если перекрытия в доме деревянные и полы также из дерева? Существуют несколько основных схем укладки теплых полов по деревянным перекрытиям и под деревянные черновые / чистовые полы. Рассмотрим их преимущества и недостатки. Говоря об электрическом теплом поле мы имеем в виду толстый отопительный кабель. Тонкослойные маты или кабели электрического пола могут укладываться прямо под керамическую плитку в слой клея, и не требуют специальной подготовки перекрытий. А для других чистовых напольных покрытий существуют тончайшие пленечные электрические полы. Вариант укладки теплого пола по деревянным перекрытиям: комбинация засыпной стяжки и литой стяжки (ЦСП чернового пола):

Данная схема теплого пола по деревянным перекрытиям достатчно универсальна и может применяться как под чистовой пол из ламината, паркета, шпунтованной доски, так и для керамической плитки. Она подойдет как для водяного, так и для электрического теплого пола. Сухая засыпка из смеси цемета с песком, хотя и постепенно приобретет некоторую тердость, все же будет иметь менее жесткую и прочную структуру, чем литой бетон. При подвижках деревянного основания такая засыпка сможет сдемпфировать воздествие на кабель или трубы теплого пола. Но и теплопередача через сухую заспыку теплого пола будет слабее, чем через литой бетон. Мощность электрического теплого пола должна быть ограничена: не более 130 Вт/м2, а удельная мощность нагревательного кабеля не должна превышать 17 Вт/м. Расстояние между балками деревянного пола не должно превышать 40 см. Кабель теплого пола должен быть расположен не ближе 2 см к деревянным балкам. Проход через деревянные балки должен быть изолирован фольгой. Гораздо лучше теплопередача от теплого пола к поверхности пола будет осуществлятся в другом варианте устройства теплого пола по деревянным перекрытиям. Вариант теплого пола в литой бетонной стяжке поверх деревянных перекрытий.

Этот вариант теплого пола по деревянным перекрытиям лучше всего подходит для влажных помещений при укладке по стяжке керамической плитки. Литая бетонная стяжка лучше всего позволяет аккумулировать тепло и расходовать меньшее количество электроэнергии на поддержание стабильной температуры. В этом варианте в стяжку могут быть уложены более мощные виды кабеля теплого пола. Наименее рациональным является вариант устройства теплого пола по деревянным перекрытиям, когда теплопередача осуществляется через воздух: Вариант свободной укладки теплого пола в воздушном зазоре под черным или чистовым полом.

В этом варианте монтажа электрического теплого пола обязательно ограничена: не более 130 Вт/м2, а удельная мощность нагревательного кабеля не должна превышать 17 Вт/м. (Спросите поставщика можно ли использовать кабель без стяжки — некоторые виды кабеля могут эксплуатироваться только в бетонной стяжке!) Расстояние между балками деревянного пола не должно превышать 30 см (из-за укладки тонкой шпунтованной половой доски. Кабель теплого пола должен быть расположен не ближе 2 см к деревянным балкам. Проход через деревянные балки должен быть изолирован фольгой. В четырех углах комнаты должны быть сделаны вентиляционные отверстия, прикрытые решетками, для вентиляции отапливаемого воздушного зазора под половой доской. Лучше эта схема подходит водяного теплого пола. Пространство под полом может быть облюбовано мышами. Однако отсутствие термальной массы, способной аккумулирвать тепло, приведет к большим расходам на электроэнергию, по сравнению с вариантами теплого пола со стяжками. Конвекция теплого воздуха через вентиляционные отверстия приведет к циркуляции пыли в помещении.

Вариант теплого пола по отражающим алюминиевым пластинам. Данный вариант теплого пола обеспечиваю лучшую теплопередачу с минимальными потерями на поверхность обогреваемого пола и лучше других утеплен снизу. Однако отсутствие термальной массы, способной аккумулирвать тепло, приведет к большим расходам на электроэнергию, по сравнению с вариантами теплого пола со стяжками. Вариант подходит для водяного теплого пола. Вместо ЭППС в структуре пола можно использовать ДСП или другие плитные материалы.

Читать о расчете толщины утепления деревянных полов

Читать о конструкции полов по грунту

Теплые полы по бетонному основанию

Теплый пол деревянный своими руками. Особенности пола с подогревом в деревянном доме

Теплый пол деревянный своими руками. Особенности пола с подогревом в деревянном доме

Устройство системы теплого пола в жилых помещениях – это процесс с рядом особенностей, которые необходимо учитывать до начала работ. Стоит отметить, что речь в статье идет про деревянные дома, но многие дома возведенные до 90-х годах прошлого века мало чем отличаются по конструкции перекрытия полов. Укладка всех слоев в них произведена поверх специальных балок (те же лаги). Читайте также: » Как сделать теплый пол по деревянным лагам своими руками «.

Соответственно на опорных балках будут укладываться все слои «пирога»: черновой пол, паро- и гидроизоляционный слои, финишная обработка под укладку напольного покрытия и сама облицовка. Естественно, среди всех этих слоев расположиться и система подогрева. Укладывается система теплого пол поверх чернового основания с упором на подготовку различных защитных и утепляющих слоев для элементов системы.

Чтобы качественно монтировать теплый пол в деревянном доме своими руками, можно использовать один из следующих способов:

1. Комбинация из сухой и бетонной стяжки . Это универсальная технология, подразумевающая укладку сразу двух видов стяжки, что позволяет выдерживать большие нагрузки на пол. Использоваться она может для самых разных систем отопления. Сухая насыпная часть стяжки позволяет добиться повышенной твердости и прочности, чтобы защитить нагревательные элементы системы подогрева.
2. Жидкая стяжка поверх имеющихся перекрытий . Возможно, это самый сложный способ, поскольку он требует тщательной подготовки деревянных балок. Бетонная стяжка очень ценится за счет своих теплоизоляционных свойств и повышения эффективности обогрева всей системы в целом. Выгоднее всего использовать такое основание в помещениях с повышенной влажностью, холодным и тяжелым напольным покрытием.
3. Свободный монтаж с вентиляционным зазором . Используется исключительно для оборудования подогрева в качестве вспомогательной системы по отношению к основному отоплению дома. В совокупности с вентиляционными зазорами нельзя использовать мощную систему подогрева, еще и дополнительные отверстия в качестве воздухоотводов будут понижать эффективность системы.
4. Применение отражающих пластин . Данный вариант является компромиссом, если не обойтись без заливки бетонной стяжки. Пластины используются для отражения потоков тепловой энергии, повышая эффективность обогрева.

Водяной теплый пол своими руками в частном деревянном доме. Трудности, с которыми можно столкнуться

Водяные теплые полы в деревянном доме призваны передавать тепловую энергию от теплоносителя к напольному основанию, а далее происходит нагрев воздуха в комнате. Традиционно выполненная стяжка с легкостью справляется с поставленной задачей, но классическую стяжку нельзя осуществлять поверх деревянных перекрытий.

Деревянные перекрытия отличным образом справляются с изоляцией тепла и не пропускают тепло в подпол, но из-за легкости своей конструкции они не способны выдержать давление стяжки, так как один квадратный метр стяжки осуществляет давление равное тремстам килограммам.

Еще одним отрицательным моментом является требование осуществления подложки, что так же негативно сказывается на теплообмене.

Но все эти, казалось бы, непреодолимые препятствия для реализации системы водяные теплые полы в деревянном доме устранены с внедрением новой технологии.

Данная технология обладает следующими особенностями:

• Значительно уменьшен вес монтируемой конструкции;
• Реализована теплопередача от теплоносителя к напольному покрытию и далее;
• Монтаж подложки осуществляется только под линолеум, ковролин или кафель;
• Максимально сжат срок обустройства покрытия;
• Полностью нивелировано время, которое требовалось для полного созревания стяжки, которое ровняется приблизительно 28 суткам;

Уложенные водяные теплые полы на деревянный пол и покрытые финальным слоем можно эксплуатировать незамедлительно. Так же данная схема позволяет осуществлять текущий ремонт любого узла конструкции, а это очень весомое преимущество по сравнению с классической схемой монтажа.

Водяной теплый пол на деревянные полы. Как уложить теплый водяной пол по деревянному перекрытию

От автора: здравствуйте, уважаемые читатели. Не знаю, как вы, а я редкостный мерзляк (даже летом сплю под пуховым одеялом). Именно поэтому для меня вопрос температуры воздуха в помещении стоит на первом месте. Решение пришло само собой, когда мой друг похвастался, что установил теплые полы.  Вы даже не представляете, как я загорелся идеей сделать себе такие же. Однако, у моего друга в квартире бетонное основание, с которым установить систему теплого покрытия не составило труда, а у меня — деревянное. Так что я начал разбираться, как укладывается теплый водяной пол на деревянном полу, сделал все сам и результат меня радует уже несколько лет.

Да, могу сказать, что информации я прошерстил очень много и большая ее часть оказалась ерундой. Поэтому, чтобы избежать неквалифицированного монтажа, настоятельно рекомендую дочитать эту статью до конца и узнать все нюансы устройства обогревающих покрытий своими руками.

Особенности водяного теплого пола на деревянном основании

Вся «прелесть» заключается в том, что мы имеем дело именно с деревом. Коэффициент теплопроводности у этого материала крайне незначителен. Дерево, по сути, является утеплителем, а свойство любого утеплителя быть тепловым барьером. Не зря же существуют такие виды утеплителя, как опилки, древесные волокна, пропитанные цементом и т.п.

Вот мы и получаем камень преткновения, дерево — изолятор тепла который мы должны превратить в передатчик. Все еще сильнее усложняется, когда мы говорим именно о обогревающем водой покрытии по перекрытию из дерева. Загвоздка заключается в том, что труба, является узко сосредоточенным источником тепла. Например, инфракрасные пластины электрического пола распределяют свою энергию по всей площади поверхности, а труба, при диаметре в пол дюйма, должна распределить тепло в радиусе минимум 15 см.

Как сделать теплый деревянный пол в частном доме. Устройство черновых полов

В зависимости от вида чернового пола различают способы их устройства. Главными вариантами таких оснований являются бетонные и деревянные конструкции. Перед тем, как сделать теплые полы, необходимо правильно изготовить черновые.

В самом простом виде бетонный черновой пол в дачном доме изготавливается путём заливки монолитного покрытия поверх утрамбованной песчано-щебёночной подушки. Это основание можно изготовить без армирования.

Если необходимо сделать защиту от высоких грунтовых вод, между подушкой и бетоном укладывается полиэтиленовая плёнка, которая надёжно гидроизолирует пол.

Уложите на основание утеплитель, а поверх него арматуру будущего бетонного пола

Теплые полы в доме можно начать изготавливать, сделав утепление на стадии устройства чернового основания. Для этого поверх гидроизолированного монолитного покрытия укладываются плиты утеплителя, на которые сверху устанавливается армирующий каркас и производится заливка бетоном второго чернового пола.

Черновой деревянный пол на даче устраивается в несколько этапов.

1. На уплотнённом грунте изготавливаются подпорки. Они образуют, так называемый подпол. Чаще их изготавливают в виде столбиков керамического кирпича на песчано-цементном растворе.
2. Производится установка деревянных лаг на подготовленное основание. В виде лаг выступает брус или установленные на торец широкие доски.

   На даче обязательно проведите гидро- и термоизоляцию пола

3. Изготовление обрешётки. Она может быть выполнена из узких досок сколоченных плашмя или цельных листовых материалов, таких как фанера.
4. Устройство гидроизоляции и при необходимости теплоизоляционных материалов производится поверх обрешётки.
5. Финишное покрытие чернового пола может быть выполнено, так же как и обрешётка из узких досок или листовых материалов.

Иногда в загородных домах используются плиты перекрытия. Они также являются одним из видов чернового пола. На плитах должна делаться стяжка, которая армируется металлической сеткой.

Достаточно часто второй слой бетонных или деревянных черновых полов выполняется из материалов, которые не требуют дальнейшей отделки.

Например, наливные полы или шлифованная доска заводского изготовления.

Гидравлическое лучистое тепло для полов с деревянным каркасом

Гидравлические лучистые полы с подогревом (HRF) обычно ассоциируются с бетонными плитами. Причина в том, что системы, встроенные в плиты, относительно просты в установке: длинные цепи из полиэтилена, полибутилена или резиновых труб диаметром от 1/2 до 3/4 дюйма размещаются поверх слоя сварной проволочной сетки, а затем закапываются в бетон ( см. «Методы лучистых плит», 8/92). Но в большинстве домов полы с деревянными каркасами, и многие из их владельцев заинтересованы в лучистом тепле.К счастью, почти все производители HRF разработали методы установки своего оборудования в этих домах.

Установив гидравлическую трубку, установщик Gyp-Crete опрыскивает настил пола клеящим средством и герметиком (1). Первый подъемник Gyp-Crete (2) заливается на глубину, равную диаметру трубы. После затвердевания первого подъема — примерно через два часа — между трубками можно увидеть некоторую вертикальную усадку (3). Затем второй подъемник заливается первым (4) и плавно перемещается (5).

Труба, используемая для полов с деревянным каркасом, такая же, как и для излучающих плит. Затраты подрядчиков на установку НКТ в моем районе составляют от 65 до 75 центов за погонный фут (то есть от 65 до 75 центов за квадратный фут площади пола, если петли трубопровода расположены на расстоянии 12 дюймов по центру). Стоимость установки полной системы HRF, включая трубы, подкладку и изоляцию пола, но исключая котел, варьируется от 3 до 4 долларов за квадратный фут площади пола.

The Wet Approach

Системы HRF для использования с деревянными каркасными полами классифицируются как влажные и сухие, в зависимости от того, используется ли в них подкладочный слой, залитый на место.

Влажная система передает тепло жилому помещению через тонкую плиту, которую заливают после того, как трубка установлена. Материал плиты состоит из наливного гипса или легкого бетона на портландцементе. Трубка крепится к основанию пола с помощью пластиковых зажимов или скоб с пневматическим приводом. Первые доступны у производителей трубок, а вторые представляют собой стандартные скобы длиной от 1/2 до 2 дюймов. Специальная насадка, соединенная с пневматическим степлером, регулирует глубину скобы, так что ее коронка прижимается к трубке, не раздавливая ее.Затем подстилку заливают до толщины от 1 3/8 до 1 1/2 дюйма.

Мокрые системы имеют несколько преимуществ. Во время заливки смесь заполняет стык между полом и подошвой стены, уменьшая проникновение воздуха вдоль внешних стен. После высыхания влажная система имеет отличную теплопередачу, поскольку большая часть трубки контактирует с материалом подложки. Это означает, что вы можете использовать его при температуре воды от 105 ° F до 115 ° F — от 15 ° F до 20 ° F ниже, чем температура воды, необходимая в типичной сухой системе.Тепловая масса плиты имеет тенденцию выравнивать колебания температуры, вызванные циклическим включением / выключением источника тепла. Плита также снижает передачу звука через систему пола и может повысить рейтинг огнестойкости конструкции пола.

Подложки на основе гипса являются самовыравнивающимися, но требуют наличия большого смесительного и перекачивающего оборудования и должны наноситься лицензированными специалистами по нанесению. Последовательность фотографий (вверху страницы) показывает установку Gyp-Crete, ведущего бренда гипсовой подложки.Трубка закрепляется на месте, затем настил пола грунтуется герметиком, который снижает водопоглощение фанеры и улучшает сцепление гипсокартона с полом. Чтобы свести к минимуму усадку, Gyp-Crete заливается двумя «лифтами» (лифт — это количество материала, помещенного за одну заливку). Первый подъем поднимает уровень до верхней части трубки; второй лифт поднимается до готового уровня и плавно перемещается. По готовой плите можно ходить в течение нескольких часов, но вам придется подождать пять-семь дней — время, необходимое для полного отверждения Gyp-Crete — перед укладкой чистового пола.Однако после отверждения плита будет иметь прочность на сжатие от 2000 до 2500 фунтов на квадратный дюйм.

В моем районе затраты на работу Gyp-Crete колеблются от 2 до 2,50 долларов за квадратный фут, в зависимости от размера работы и расстояния, на которое аппликатор должен пройти.

Покрытия на цементной основе . Основными альтернативами гипсовому покрытию являются различные легкие покрытия на основе портландцемента. Большинство заводов по производству бетонных смесей будут поставлять эти смеси для посыпки, если вы дадите им особый «рецепт», который вы можете получить у производителя труб.Типичный состав включает водоредуцирующие агенты, суперпластификаторы и волокнистую сетку для уменьшения усадки и контроля растрескивания (небольшие микротрещины все еще могут возникать, но они практически не влияют на теплопередачу). Это предоставит вам плиту на 3000 фунтов на квадратный дюйм с общей стоимостью (рабочая сила и материалы) от 1 до 1,30 доллара за квадратный фут. (Ярд покрывает около 200 квадратных футов площади пола при толщине 11/2 дюйма и стоит от 80 до 120 долларов, в зависимости от местоположения и состава смеси.) Смесь схватывается быстро, поэтому убедитесь, что ваша бригада достаточно большая, чтобы разместить и выровняйте содержимое грузовика за час или меньше.

Финишный пол . Наливные подкладки служат хорошей основой для плитки, ковра или винила. Температура воды в трубке будет варьироваться в зависимости от термического сопротивления материала напольного покрытия (см. «Требуемая температура воды для различных напольных покрытий»). Однако не укладывайте обычные полы из твердой древесины прямо над сияющим полом. Вместо этого используйте «плавающую» систему деревянных полов (см. «Лучистое тепло и деревянные полы»). Имейте в виду, что некоторые производители полосовых полов не дадут гарантии на их продукт для использования с лучистым теплом, даже если он установлен как плавающая система.

Поднимите фланцы унитаза с помощью фанерных прокладок, чтобы учесть дополнительную толщину плиты.

Подготовка к заливке

Перед тем, как выбрать подстилку для заливки на месте, убедитесь, что конструкция пола может выдерживать дополнительную статическую нагрузку от 12 до 14 фунтов на квадратный фут. В зависимости от конкретного пола может потребоваться использование более глубоких балок, чем вы обычно используете, чтобы поддерживать прогиб в допустимых пределах (пределы прогиба варьируются в зависимости от смеси; вам нужно будет узнать фактические числа у производителя основы).Лучше всего производить расчеты на этапе проектирования, поскольку вам, возможно, придется уменьшить расстояние между балками или использовать более глубокие балки. Дополнительная нагрузка может помешать использованию мокрой системы в некоторых модификациях. В случае сомнений попросите инженера-строителя проверить способность пола выдерживать дополнительный вес.

Наконец, помните, что плита поднимает ваш черновой пол примерно на 11/2 дюйма. Для компенсации вам потребуется отрегулировать высоту подступенков, оконных и дверных проемов, столешниц, дверных порогов и фланцев туалета.Вам также понадобятся временные дамбы на лестничных клетках и других проемах пола, чтобы предотвратить утечку.

Сухие системы

Вместо использования плиты для передачи тепла от труб к жилому помещению в сухой системе используются предварительно отформованные алюминиевые плиты. Эти системы делятся на две категории, в зависимости от того, предназначены ли они для установки над настилом пола или под ним.

В типичной наземной сухой системе алюминиевые теплообменные пластины опираются на фанерные шпалы.Перед укладкой готового настила плиты и трубы закрываются фанерным листом.

Над палубой . Первый тип, установка «над палубой», показан на рисунке выше. Алюминиевые пластины, которые устанавливаются вокруг труб, поддерживаются фанерными шпалами толщиной 3/4 дюйма, которые заполняют все пространство между трубками. Затем поверх ребер кладут покровный лист из фанеры толщиной 3/8 дюйма. Хотя полосовой паркет можно прибивать прямо к шпалам, я не рекомендую это делать.Если вашим клиентам нужна древесина, направьте их на плавающую систему.

В сухой системе под палубой алюминиевые пластины охватывают нижнюю часть трубы. В новом строительстве (вверху) трубы и плиты могут быть установлены перед черным полом. В сухой системе под палубой алюминиевые пластины охватывают нижнюю часть трубы. В новом строительстве (вверху) трубы и плиты могут быть установлены перед черным полом.

Под палубой . Алюминиевые пластины также можно установить под настилом пола, как на изображениях выше. Есть два способа сделать это. В одном из них трубы укладываются сверху и перпендикулярно каркасу; затем пространство между трубками заполняется шпалами из дерева. Шпалы поддерживают однотрубные алюминиевые пластины, и вся сборка покрыта фанерным настилом толщиной 3/4 дюйма.

В другой установке под палубой трубы проходят между балками, а двухтрубные плиты используются для перекрытия всей ширины пролета балок.При использовании этого метода каждая зона снабжается одной трубкой, которую необходимо протянуть через отверстия в балках и по одному выводить в отсеки балок (рис. 4).

В большинстве сухих систем только половина поверхности трубки контактирует с алюминиевыми пластинами. Это снижает скорость передачи тепла от трубки по сравнению с влажными системами. Чтобы компенсировать это, требуется более высокая температура воды — на 10–20 ° F выше, чем для системы из тонких плит. Эти более высокие температуры не представляют проблемы для трубок, но могут препятствовать использованию низкотемпературных источников тепла, таких как водяные тепловые насосы.

Рекомендации

Хотя ни одна система HRF не является идеальной для всех установок, я обычно предпочитаю в новом строительстве влажную систему с подкладкой Gyp-Crete. Эта система относительно проста в установке и ее легко запланировать вместе с другими сделками. Что касается производительности, то термальная масса плиты сглаживает колебания температуры, обеспечивая довольно постоянную температуру в помещении. Мне также нравится жесткость, которую плита придает полу, и то, как она гасит звук.А поскольку влажные системы используют более низкую температуру воды, чем сухие системы, влажная система может использовать низкотемпературный источник тепла, такой как тепловой насос или солнечный коллектор.

Если работа требует сухой системы — что обычно имеет место при модернизации полов с ограниченной несущей способностью — установка под палубой с трубами, проходящими параллельно балкам и между ними, обычно является наименее затратной. Не требуются шпалы или планки для обшивки, и вам не нужен дополнительный слой фанеры для покрытия.Ограничение этого подхода состоит в том, что вам потребуется свободный доступ к нижней стороне настила пола, на которой не должно быть труб, каналов и других препятствий.

Изоляция . Какой бы подход вы ни выбрали, важно изолировать нижнюю часть пола. Это особенно актуально для неотапливаемого подвала или там, где вы устанавливаете финишный пол с высоким термическим сопротивлением, например толстый ковер и подкладку. Я указываю минимум R-30 для неотапливаемых помещений, таких как ползунки, R-19 для частично отапливаемых помещений, таких как подвалы, и R-11 для отапливаемых помещений.

Помощь в проектировании . Почти все дистрибьюторы HRF предлагают ту или иную форму помощи в дизайне. Некоторые сделают за вас расчеты нагрузки или возьмут ваши чертежи и бесплатно спланируют схему схемы. Другие продают программное обеспечение по номинальной стоимости, чтобы разработчик системы мог оценить различные компромиссы (затраты различаются для разных систем, но также и производительность). Производители трубок также должны иметь списки внешних дизайнеров, доступных в вашем районе. Если вы новичок в HRF, то стоит поискать производителя, который предлагает необходимый вам уровень технической поддержки.

Гибридные гидронные системы

Одним из больших преимуществ жидкостного отопления является его универсальность. Используя одиночный бойлер, вы можете установить лучистое тепло под плиткой на полу в ванной, а в остальном использовать плинтус из ребристых труб. Тот же котел, который используется для отопления помещений, можно также использовать для нагрева воды для бытовых нужд, направляя выходную мощность котла через теплообменник в резервуаре для горячей воды косвенного нагрева. Проблема в том, что для этих нагрузок требуется очень разная температура воды.Для теплого пола может использоваться вода с температурой 105 ° F, а в резервуаре с горячей водой должна поддерживаться температура 160 ° F.

Рисунок A. Наиболее распространенный способ запустить водонагреватель и систему HRF от одного котла — разместить каждую нагрузку на параллельном трубопроводе. Четырехходовой смесительный клапан регулирует температуру в системе HRF.

Наиболее распространенное решение — разместить каждую нагрузку на параллельном трубопроводе (рис. A выше). Параллельный контур горячего водоснабжения начинается рядом с выходом горячего водоснабжения из котла и заканчивается рядом с обратным контуром.Четырехходовой смесительный клапан с электроприводом в начале контура HRF смешивает высокотемпературную воду из котла с более холодной возвратной водой из теплого пола. Это позволяет вам регулировать температуру воды в трубке так же, как если бы вы использовали клапаны горячей и холодной воды для регулировки температуры воды в душе. Однако смесительные клапаны могут быть дорогими: типичный четырехходовой клапан диаметром 1 дюйм с соответствующей системой управления может стоить от 600 до 950 долларов только за детали. Для небольших работ, таких как отдельные ванные комнаты, это может быть больше, чем стоимость самой системы лучистого пола.

Рисунок B. Альтернативой является размещение каждой нагрузки на своем собственном вторичном контуре и использование 24-вольтового зонного клапана с блоком управления впрыском-смешиванием для регулирования температуры. Клапан смешивает импульсы горячей воды из первичного контура с более холодной возвратной водой из контура HRF.

Вы можете сэкономить деньги, используя альтернативное расположение трубопроводов и относительно недорогой блок управления (Рисунок B выше). Непрерывный трубопроводный контур, называемый первичным контуром, непрерывно проходит от подачи котла до возврата котла, в то время как каждая нагрузка для ГВС и водяного отопления подключена к отдельному вторичному контуру с собственным циркуляционным насосом.Тройники подачи и возврата вторичного контура расположены на расстоянии не более 30 см друг от друга на первичном контуре. Температура контура HRF регулируется стандартным 24-вольтовым зонным клапаном, который размещается между первичным и вторичным контурами. Он управляется системой впрыска-смешивания модели 351, которую можно приобрести у Tekmar Control Systems (см. «Источники поставок» в конце статьи). Вместе клапан и контрольный список стоят около 300 долларов (контрольные списки стоят 233 доллара, в то время как типичный 3/4-дюймовый зонный клапан с электроприводом стоит около 75 долларов).

Блок Tekmar принимает сигналы от трех датчиков температуры: один в отапливаемом помещении, один на трубе подачи теплой воды в распределительную систему HRF и один снаружи дома. Когда установка решает, что системе HRF требуется тепло, она открывает клапан зоны для подачи импульса горячей воды из первичного контура во вторичный. В тройнике сразу за зонным клапаном горячая вода смешивается с холодной возвратной водой из системы HRF. Количество смешивания регулируется балансировочным клапаном, который тщательно настраивается при установке системы, а затем остается в покое.

Подробнее о Maxxon Corp

Найдите продукты, контактную информацию и статьи о Maxxon Corp.

Полы из твердых пород древесины над лучистыми полами — риски, реальность и альтернативы

Укладка деревянных полов непосредственно над бетонной плитой с излучающими трубами сопряжена с риском. Однако плавающие излучающие системы могут устранить риск.

Примечание редактора : Автор этой статьи поддерживает Warmboard, производителя альтернативных систем теплого пола.Я просмотрел эту статью перед публикацией, как и Рон Джонс, президент нашей компании и давний разработчик нестандартных решений, и не заметил никаких явных преувеличений или упущений. Если у вас есть комментарии или вы считаете, что в статье есть неточности, свяжитесь со мной или прокомментируйте статью, и я рассмотрю ваши предложения — Мэтт Пауэр, главный редактор

Гвоздь из деревянных досок

Глава 1. Деревянные полы

На протяжении нескольких веков деревянные полы были предпочтительным напольным покрытием в домах, но они были доступны только самым богатым людям в мире.В конце XIX века индустриализация и производство начали овладевать отраслью, пересматривая ее, снижая затраты, и со временем древесина твердых пород стала более жизнеспособным вариантом для многих домовладельцев. Фактически, в период с конца 1920-х до середины 1940-х годов использование паркетных полов на рынке жилья в США составляло почти 100% от начального строительства. После войны жилищное строительство начало вытеснять напольные покрытия, но только в 1960-х годах, когда паркетные полы начали приходить в упадок, новой тенденцией стали бетон, плитка, линолеум и ковролин.Только в конце 1990-х паркетные полы начали возвращаться. Сегодня древесина твердых пород остается одним из самых востребованных напольных покрытий в Северной Америке. ( каталожный )

Глава 2. Лучистое отопление

Лучистое отопление использовалось для обогрева внутренних помещений, начиная с древнего Китая — 10 000 лет до нашей эры. Современные версии лучистого теплого пола, широко использовавшиеся по всей Азии и в некоторых частях Римской империи, не начали существовать до 1800-х годов.Медные трубы, залитые в бетон, стали более распространенными (Левиттаун, штат Пенсильвания, 1951), и лучистое отопление начало неуклонно расти, отчасти благодаря знаменитому архитектору Фрэнку Ллойду Райту, который использовал лучистое отопление в нескольких домах. С изобретением (1930-е годы) и внедрением (1960–1970-е годы) труб из полиэтилена (PEX) популярность лучистого напольного отопления стала расти. (ссылка)

Гипсобетон выливается из шланга, выравнивается и затем сохнет. Обычно его толщина составляет 1,5 дюйма, и для полного высыхания требуется несколько дней.

Глава 3. Радиантные технологии

Лучистое тепло — самый востребованный вид отопления в мире. Он энергоэффективен, прост в управлении и невероятно удобен. Однако история лучистого отопления с точки зрения технологии и производительности не идеальна.

В то время как лучистые полы с подогревом росли в США, росла и тенденция, называемая «пассивными солнечными батареями». Пассивная солнечная энергия включает в себя большую массу бетона, которая поглощает тепло солнца в течение дня и излучает это тепло ночью.Его очень трудно контролировать, и зачастую он не обеспечивает адекватного нагрева. Чтобы решить эту проблему, инженеры и архитекторы начали комбинировать эти две технологии, чтобы уменьшить пробелы в производительности и добавить больший контроль. В результате термины «пассивное солнечное излучение» и «лучистое отопление» часто используются как синонимы, хотя это разные технологии. Кроме того, важность «большой массы» (для поглощения тепла) часто ошибочно принимается за важный компонент лучистого отопления, хотя на самом деле это не так.

Таким образом, лучистое тепло стало синонимом «лучистого тепла большой массы», которое имеет много недостатков. Как вы можете себе представить, нагрев большой массы бетона занимает значительное время, от 12 часов до пары дней, в зависимости от размера и толщины плиты. Это, конечно, проблематично, если вам нужно быстро. В качестве альтернативы, если в помещении слишком жарко, его тоже нельзя быстро охладить.

«Полосы» относятся к разнице температур по поверхности пола.Самая горячая часть над трубкой, самая холодная между трубками.

Далее, поскольку бетон не является проводящим материалом, не только требуется много времени, чтобы нагреться, но и площадь поверхности часто не соответствует постоянной температуре. Ближайшие к трубке участки горячие, а дальние — прохладные. Следует отметить и другие недостатки (вес, время высыхания…), но они не имеют отношения к данной теме.

Глава 4. Курс столкновения

По мере того, как в 1960-х годах популярность древесины лиственных пород достигла пика, лучистое тепло высокой массы также стало нарицательным.Но твердая древесина и лучистое тепло большой массы несовместимы. По крайней мере, любым удобным способом. И для этого было много причин.

1. Состав
   Бетон и дерево — это очень разные материалы. Бетон и гипсобетон твердые, неподвижные, тяжелые и неумолимые, потому что для полного отверждения им требуется много лет. Дерево гигроскопично, что означает, что оно будет немного расширяться и сжиматься из-за изменений окружающей среды в окружающем воздухе в зависимости от содержания влаги и температуры — вот почему владельцы акустических гитар должны так регулярно настраивать инструмент.Ни один из материалов не является особенно проводящим, и каждый из них обрабатывает тепло по-разному.
2. 2. Установка
   К 1950-м годам установка паркетных полов поверх чернового пола была обычным делом. Однако с бетонной поверхностью прибивать было не к чему. Некоторые пробовали комбинацию приклеивания и прибивания гвоздей, но, когда трубы были погружены в бетон, не было возможности узнать, попадет ли гвоздь в трубу и вызовет утечку. Другой вариант — покрыть бетон (или гипсобетон) дополнительным слоем фанеры.Это обеспечит поверхность, к которой можно прибить, но отрицательно повлияет на высоту двери и потолка, не говоря уже о снижении производительности системы. Наиболее распространенным обходным решением было использование «шпал» — узких деревянных досок, установленных перед заливкой гипсобетона. Это устранило проблемы с высотой пола и обеспечило поверхность, к которой можно было прибить, но также имело много-много недостатков. В некоторых случаях шпалы могут деформироваться по мере высыхания гипсобетона, создавая неровную поверхность пола. Но основной эффект — гораздо более неравномерная температура поверхности.Независимо от выбранного метода укладки, все требовало включения влагозащитного покрытия для защиты пола от повреждений. Все эти усыновления разительно отличались от того, к чему привык обычный подрядчик на стройплощадке.

Гипсобетон залил НКТ шпалами. Шпалы обеспечивают поверхность для крепления гвоздей, но значительно увеличивают количество полос.

1. Климатическая акклиматизация
   Важным этапом в процессе укладки древесины твердых пород поверх любой излучающей системы является акклиматизация.Это включает в себя работу излучающей системы в течение нескольких дней с древесиной твердых пород в комнате (до установки), чтобы оба материала достигли равновесия по содержанию влаги, влажности и температуре. Сейчас мы много знаем об этом, но 50 с лишним лет назад знания были ограничены.
2. Время
   Ожидание высыхания бетона в течение нескольких дней задерживает процесс строительства и влечет за собой расходы. Ожидание акклиматизации твердой древесины требует времени и замедляет процесс строительства.Укладка древесины твердых пород на бетон занимает много времени и замедляет процесс строительства. Как и в любом бизнесе, время — деньги. Неправильно акклиматизированная древесина твердых пород, поспешно уложенная на не совсем сухой бетонный пол, была обычным явлением.

Битва

И вот начался беспредел. Избыточная влажность древесины твердых пород вызвала деформацию панелей, а недостаточное количество влаги привело к их трещинам. Из-за непостоянной температуры поверхности одни части пола стареют быстрее, чем другие.Дополнительные слои фанеры еще больше замедляли процесс нагрева, обеспечивая недостаточный нагрев. Шпалы ухудшили характеристики, из-за еще более нестабильной температуры поверхности. Потребители обвиняли компании из твердых пород древесины в некачественной продукции, компании из древесины твердых пород винили в ущербе излучаемое тепло. Посередине были укладчики полов, которых все ругали.

Результат

К сожалению, древесина твердых пород и лучистое тепло несовместимы. Убеждение, что многие люди в архитектуре и строительстве все еще существуют. И все же многие производители паркетных полов не дают гарантии на свою продукцию в отношении ЛЮБОЙ системы лучистого отопления.

Прогресс

К счастью, в этой области достигнут прогресс. Важность акклиматизации хорошо известна всем, и правильное измерение и выделение дополнительного времени помогли решить многие проблемы. Но сложность установки при большой массе все же существует.Установка традиционных досок и широких досок поверх бетона встречается все реже. Вместо этого инженерные доски более устойчивы к резким перепадам температур и могут быть установлены как плавающий пол или приклеены. Тем не менее, это по-прежнему не отвечает потребностям тех, кто хочет высококачественный деревянный пол и лучистым отоплением.

Альтернатива

В конце 1990-х годов родился новый вид систем лучистого отопления — маломассивный. Люди осознали, что преимущества лучистого тепла не связаны со стандартным методом «большой массы».Масса была хороша для хранения тепла, но не идеальна для распределения тепла. Эти системы с низкой массой были легче и (как правило) могли быстрее передавать тепло. У многих все еще были недостатки, когда дело касалось установки и производительности, но они упростили процесс установки лиственных пород. Но ни один из излучателей малой массы не может сравниться с лидером отрасли Warmboard.

Широкие доски из твердых пород дерева или декоративные узоры укладываются прямо поверх Warmboard. Полы не повреждены, и вам не нужна пароизоляция.

Время немного похвастаться

С самого начала Warmboard создавалась как совершенно оригинальная концепция в области лучистого теплого пола. Панели соответствуют современной строительной практике, обеспечивая быстрый и удобный монтаж — без замедления на месте. Каждая панель полностью покрыта толстым электропроводящим алюминием 1060. Это позволяет панелям быстрее нагреваться при более низкой температуре воды, что приводит к чрезвычайно равномерной температуре пола, которая не повредит древесину твердых пород.Толстый алюминий также действует как пароизоляция, что еще больше упрощает процесс установки.

На

Warmboard установлено более 25 миллионов квадратных футов панелей, и у нас никогда не было претензий о повреждении древесины твердых пород. Фактически, благодаря более чем 40 компаниям из твердых пород древесины, разрешающим использование своих продуктов с Warmboard, мы стали продуктом, к которому обращаются все те, кто желает использовать паркетные полы высочайшего качества в своем проекте. Подавляющее большинство домов, в которых используется Warmboard, также используют древесину очень высокого качества.При правильной акклиматизации ваши вложения в паркетные полы безопасны с Warmboard.

Широкая доска из твердых пород дерева «Белый дуб» укладывается прямо поверх Warmboard. (любезно предоставлено Carlisle Wide Plank Flooring)

Древесина лиственных пород установлена ​​в виде шеврона поверх Warmboard-S, Нью-Йорк

Узнайте больше о Warmboard на их веб-сайте.

Какие породы дерева можно укладывать на теплый пол?

Ecohome Декабрь11 января 2017 г. 14:03

Установка теплого пола под деревом подойдет, но вот некоторые соображения:

Лучшие материалы для полов с лучистым полом:

Инертные материалы, такие как керамика, камень или бетон, являются лучшими с точки зрения здоровья и эффективности, они обладают самой быстрой теплопередачей, не сжимаются и не расширяются при изменении температуры. Установить деревянный пол — не проблема, но, как вы и подозревали, нужно быть внимательным при выборе продукта.

Теплый пол из дерева:

Будет небольшая разница в теплопередаче с деревянным полом, древесина составляет около R1 на дюйм, поэтому это немного замедлит теплопередачу. Вы бы заметили это больше всего, если бы пол был мертвенно холодным и вы активировали его, так как нагревание займет немного больше времени, чем если бы это была кладка или бетон. Но если вы будете поддерживать в доме сбалансированную температуру, вы не испытаете никакого дискомфорта.

И поскольку тепло находится внутри изолированной оболочки здания, оно в конечном итоге попадет в воздух.Так что не беспокойтесь, беспокоясь о недостаточной эффективности, как предлагают некоторые установщики, в конце концов тепло дойдет до них. Если вы не большой поклонник по-настоящему «горячих» полов, дерево действительно добавит вам комфорта, поскольку теплопередача не так заметна.

Для полов, расположенных выше уровня пола, часть тепла будет теряться вниз, но это не проблема, так как это просто добавит тепла помещению ниже. Важно обеспечить достаточную теплоизоляцию под перекрытием подвала. Чем больше разница температур между полом и землей под ним, тем больше будет потеря тепла.Поэтому обогрев пола — это не повод не утеплять его, а повод еще больше утеплить.

Хотя Строительные нормы и правила позволят вам сэкономить, мы не рекомендуем нагревать плиту на уклоне в любом канадском климате с пенопластом толщиной менее четырех дюймов. Шесть дюймов, а иногда и больше, в зависимости от вашего конкретного климата, в конечном итоге сэкономят вам энергию и деньги.

Что касается повреждения древесины тепловым излучением:

Важно сначала проконсультироваться с производителем напольного покрытия, которое вы собираетесь использовать, чтобы узнать, действует ли еще какая-либо гарантия при установке поверх системы лучистого отопления.Пол должен иметь возможность расширяться и сжиматься без растрескивания из-за изменений относительной влажности.

Некоторые породы древесины достаточно хорошо справляются с этой задачей, но мы рекомендуем сначала рассмотреть конструктивную древесину твердых пород для дополнительной прочности. Также подходят некоторые материалы для напольного покрытия из бамбука или пробки. Помните о химическом составе отделки, нагревание древесины летучими органическими соединениями увеличивает скорость выделения газов. Подводя итог, можно сказать, что наш выбор для дерева поверх источника лучистого тепла будет из FSC-сертифицированной предварительно обработанной древесины с низким или нулевым содержанием летучих органических соединений.

Модернизация лучистого отопления в подвале, ванной и спальнях

Если вы когда-нибудь грелись перед открытым огнем, вы испытали лучистое тепло. В отличие от поднимающегося горячего воздуха, лучистое тепло распространяется во всех направлениях, нагревая более прохладные предметы вокруг себя. Подача теплой воды в пластиковых трубках, установленных в полу, излучающих теплый пол выходит оттуда, создавая ощущение тепла и комфорта в комнате.

Хотя установка системы лучистого теплого пола может работать на 50 процентов больше, чем, например, традиционное воздушное отопление, она экономит 30 процентов затрат на электроэнергию, в конечном итоге окупаясь.Вставить его в новую конструкцию очень просто: специальные деревянные пластины, привинченные к балкам, служат в качестве основания. Но переоборудование труб под существующий пол сопряжено с трудностями. Если комната выпотрошена до балок, достаточно легко уложить деревянные плиты. Но это невозможно, когда пол остается на месте.

3 места для модернизации теплого пола в существующих домах

Вот три самых популярных места для переоборудования лучистой энергии и то, что в каждом случае делают профессионалы, чтобы привнести уют в старые дома.

1. Лучистое тепло в жилых помещениях первого этажа

Ричард кормит трубку PEX подрядчику по отоплению Джону Перри, который проталкивает ее вдоль балки. Под каждой комнатой на первом этаже будет петля по одной длине трубы. Фото Russell Kaye

Лучший способ переоборудовать теплый пол, не нарушая существующий пол, — это сделать это снизу, напротив нижней стороны чернового пола. В большинстве домов это можно сделать только на первом этаже, где пролеты балок открыты для пространства внизу.Его можно укладывать под большинство существующих полов, включая дерево, плитку, винил и даже ковер.

Установка лучистого теплого пола в существующих домах начинается с ввинчивания алюминиевых направляющих между балками, которые удерживают трубы PEX (сшитый полиэтилен), по которым проходит горячая вода. «Пластик, такой как PEX, не является хорошей средой для переноса», — говорит Ричард. «Таким образом, алюминий высасывает тепло и отводит его к черному полу». Гусеницы обеспечивают равномерное распределение трубок на расстоянии от 6 до 8 дюймов во избежание появления холодных пятен. Змеи трубопровода непрерывно изгибаются от пролета к пролету через отверстия, просверленные на расстоянии не менее 2 дюймов от краев каждой балки.Однако на кухне или в семейной комнате Ричард старается не размещать ее под шкафами или другими встроенными элементами. «Вы же не хотите, чтобы тепло было запечатано в герметичной коробке», — объясняет он.

Изоляция под трубой имеет решающее значение для удержания тепла в полу, а не для его рассеивания в разные стороны. В проектном доме бригада нанесет пенопластовую изоляцию на трубы между балками, образуя герметичное уплотнение.

Система лучистого теплого пола требует подачи горячей воды, соединения между трубкой и водопроводом, а также насоса для перемещения воды от одного к другому.При модернизации первого этажа все они либо уже существуют, либо их легко найти поблизости.

Проект дома TOH имеет коллектор в подвале, откуда все трубы берут начало и возвращаются. Он подключается к циркуляционному насосу. Трубки каждой комнаты подаются в коллектор, петляют под полом и снова соединяются на выходе. В каждой комнате или зоне есть отдельный термостат; при его увеличении в комнату поступает теплая вода, повышая температуру в помещении. Выключение отключает воду.

Коллектор получает горячую воду от бойлера, в котором есть специальный смесительный клапан, настроенный на подачу воды не выше 140 градусов по Фаренгейту. Этот предел, объясняет Ричард, гарантирует, что поверхность пола не поднимется выше 85 градусов, что может разрушить плиточную мастику и покоробить дерево. В здании проекта температура в трубопроводе будет повышаться и понижаться в зависимости от погоды: от 85 до 90 градусов в мягкие зимние дни и до 130 или 140 градусов в самые холодные дни.

2.Утепление ванных комнат и спален второго этажа

Перри использует резиновый молоток, чтобы вставить PEX в алюминиевую гусеницу. Убедившись, что трубка полностью защелкнулась, он обеспечивает эффективную теплопередачу. Фото Рассела Кея

Модернизация излучателя на втором этаже, где комфорт теплой плитки в ванной или деревянного пола под босыми ногами является настоящим удовольствием, может оказаться более сложной задачей. Редко есть доступ к балкам второго этажа снизу, поэтому трубы должны входить сверху.По словам Ричарда, это может добавить от ½ дюйма до 1¼ дюйма к уклону пола, что потребует корректировок, таких как поднятие или срезание дверей. (Эти ограничения также применяются к первому этажу без подвала. Так, например, на кухне вы должны быть уверены, что приподнятие пола не закрепит посудомоечную машину на месте.)

К счастью, есть продукты, например, Uponor Quik Trak, Viega Climate Panel и Rehau Raupanel, которые позволяют сохранять дополнительную высоту ниже дюйма. По словам менеджера проекта Rehau Джона Кимбалла, эти панели могут укладывать практически любой черновой пол — доски, фанеру, OSB или даже бетон — если он ровный и находится в хорошем состоянии.

После того, как панели прибиты или прикручены, вы можете покрыть их различными полами. Поскольку плитка легко отдает тепло, она идеально подходит для лучистого тепла, поэтому ванная комната — отличное место для модернизации. Тем не менее, плиточный пол включает в себя подкладочную доску, тонкий слой и саму плитку, поэтому он добавит больше высоты комнате, чем, скажем, линолеум, который опускается на ¼-дюймовую фанеру, или дерево, которое можно положить прямо на панели (если монтажники не прибивают трубы).

Тем не менее, практически любое обычное напольное покрытие выдержит излучение. Для деревянных полов Ричард рекомендует такие твердые породы дерева, как дуб, ясень или клен. «Чем уже планка, тем лучше», — говорит он. «Он сводит к минимуму расширение и сжатие». Ковровое покрытие также будет работать до тех пор, пока совокупная изоляционная способность ковра и подкладки — информация, которую должны иметь продавцы ковров или подрядчики по производству лучистых материалов — не превышает R-2,5. «Если пол слишком хорошо изолирован, — говорит Ричард, — это все равно, что надеть свитер на радиатор.«

Для подключения отопительной системы второго этажа к источнику тепла нужно просто найти способ получить воду из бойлера. По сути, везде, где могут быть установлены трубы PEX, лучистое тепло может распространяться. Ричард рекомендует установить коллектор «в туалете или заправить в полость для стойки — близко к обогреваемой области». Это позволяет избежать изгиба нескольких длин трубок вниз к удаленному коллектору и обратно. Тогда по единственной линии можно подавать воду из котла в коллектор.

3.Устройство цокольного этажа с подогревом

«Любой подвал, в котором есть семейная комната, игровая комната или мастерская, должен быть сияющим», — говорит Ричард. Если в подвал будет бетонная плита, PEX может обрушиться перед заливкой, прикрепив его к проволочной сетке или закрепив на жесткой пенопластовой изоляции. Пол затем идет прямо поверх этой плиты.

Если плита уже установлена, через нее проходят трубы с использованием тех же низкопрофильных панелей, которые использовались для модернизации второго этажа. Затем вы можете закончить пол так же, как и на втором этаже, или вы можете залить панель легким бетоном.«Покрытие трубы легким бетоном или гипсобетоном позволяет поглощать ее тепло тепловой массой бетона. Это также защищает трубы, но увеличивает высоту готового пола», — говорит Ричард. «Значит, вам нужно отрегулировать каждый дверной проем».

В конце концов домовладельцы Newton решили разместить излучатель под всем первым этажом и под ванной на втором этаже, но оставили его вне подвала. Установка увеличит стоимость модернизации их системы отопления, но в холодном северо-восточном климате они увидят экономию в первом зимнем счете за электроэнергию.Однако, по словам Ричарда, «Radiant» на самом деле не в денежной окупаемости. «Нет сомнений в том, что это наиболее эффективный способ обогрева и самые низкие эксплуатационные расходы», — говорит он. «Но главная причина, по которой вы это делаете, — это повседневный комфорт».

Альтернатива лучистому отоплению

Как правило, электрические излучатели — либо кабели, проложенные в полу, либо тонкие маты из проволочного сопротивления, закрепленные на стекловолоконной сетке, — устанавливаются в отдельных комнатах, а не во всех домах. Фото Russell Kaye

Как правило, электрическое лучистое отопление — либо кабели, проложенные в полу, либо тонкие маты из проволочного сопротивления, закрепленные на стекловолоконной сетке, — модернизируется в отдельных комнатах, а не в целых домах.Его быстрее и дешевле установить, и он может стать хорошим вариантом для модернизации, скажем, ванной комнаты или небольшой гардеробной. Но Ричард Третеви из TOH не рекомендует использовать электрические лучи для больших помещений, таких как кухня или готовый подвал. «Из-за высокой стоимости киловатт-часа это не лучший основной источник тепла, особенно в холодном климате», — говорит Ричард. «Hydronic Radiant настолько эффективен, потому что он использует воду для передачи тепла по всему зданию. А вода является идеальной средой для передачи тепла.Период »

Теплый пол — варианты напольных покрытий

Излучающий пол с подогревом быстро становится популярным вариантом при строительстве новых домов в Соединенных Штатах благодаря своей рентабельности. Существует три различных типа систем лучистого отопления: водяные, электрические и воздушные. Электрические и водяные системы лучистого отопления более эффективны и, следовательно, более популярны, чем системы воздушного отопления.Тепло от излучающей системы не поднимается вверх, как нагретый воздух от традиционного нагревательного элемента; он распространяется во всех направлениях. Эта характеристика позволяет нагревать большую площадь, используя более низкую температуру.

Системы лучистого отопления — отличный способ создать более уютное жилое пространство.

Электрическое лучистое отопление

Системы электрического лучистого отопления — самые универсальные в установке. Свернутые кабели прикрепляются в виде петель с помощью скоб к матам, сетке или пленке, изготовленным из упругих теплопроводных материалов.Маты могут быть встроены в бетонную плиту во время строительства, установлены под черным полом или даже прямо под полом, в зависимости от типа. Из-за универсальности вариантов установки электрические системы часто являются лучшим выбором для пристроек после строительства.

Электрический лучистый пол с подогревом управляется независимыми зональными термостатами, которые могут быть настроены на обогрев только пола для комфортного использования босиком в холодные дни, на повышение температуры в отдельной комнате или на обогрев всего дома.Отсутствие движущихся частей означает отсутствие обслуживания. Этот удобный метод обогрева также набирает популярность как метод удаления льда с проезжей части и тротуаров в качестве экологически чистой альтернативы химическим веществам или соли и удобной для людей альтернативы изнурительной лопатой.

Гидравлическое лучистое отопление

В системах водяного лучистого отопления нагретая вода циркулирует по трубам, встроенным в бетонную плиту. Из-за особенностей установки это обычно делается во время строительства.Преимущество гидравлической системы — выбор источника питания. Воду можно нагреть с помощью электрических, солнечных, геотермальных, газовых, масляных, дровяных котлов или любой их комбинации. Хотя чаще всего для отопления всего дома используются гидравлические системы, их можно установить с зональным контролем с помощью серии насосов.

Проблемы с этим типом отопления в прошлом были из-за плохих труб, иногда требовалось, чтобы пол был взорван для ремонта. Современные материалы прочнее, устойчивее к утечкам и не должны становиться хрупкими с возрастом, поэтому система вряд ли потребует внимания.

с воздушным обогревом

Воздушное отопление просто не очень эффективно по сравнению с электрическим и водяным. В этой системе воздух нагревается и перекачивается через систему труб, встроенных в пол. Поскольку воздух не может удерживать много тепла, этот метод нагревает сам пол, но нельзя рассчитывать на то, что он согреет весь дом, поэтому необходимо использовать вторичный метод обогрева.

Варианты полов, совместимые с лучистым отоплением

Прежде чем рассматривать типы напольных покрытий для вашей системы лучистого отопления, проконсультируйтесь с профессионалом.Если вы устанавливаете лучистое отопление в новом доме, следует тщательно обдумать выбор напольного покрытия, а строитель должен принять меры для обеспечения сухой укладки. После того, как система водяного отопления установлена, большинство экспертов сходятся во мнении, что нагрев следует включить и поработать не менее 3-6 дней перед укладкой пола, чтобы вымыть влагу из бетона. Если возраст самой плиты меньше 60 дней, увеличьте время высыхания до 30-60 дней, особенно если вы используете какой-либо деревянный или ламинатный пол.Всегда сверяйтесь с инструкциями производителя напольного покрытия, чтобы узнать точное время высыхания.

Фарфор, керамика и каменная плитка

Плитка и камень — идеальные типы полов для использования с системой лучистого теплого пола. Все они являются отличными проводниками тепла, не расширяются и не сжимаются под действием тепла и обладают высокой устойчивостью к деформации и растрескиванию, что делает керамогранит, керамику или каменную плитку лучшим выбором для напольных покрытий вместо лучистого отопления.

Ковер

Ковролин — неплохой выбор напольного покрытия для системы лучистого отопления, но он не является хорошим проводником тепла.В результате пальцы на ногах могут стать поджаренными, но нагреть всю комнату будет сложнее. Лучший вариант коврового покрытия для лучистого тепла — это тонкий ковер с низким ворсом, например берберский, и толстый коврик.

Ламинат

Ламинат следует использовать с осторожностью. Необходимо тщательно продумать установку, чтобы обеспечить сухость лежащей под полом конструкции и бетона, чтобы свести к минимуму изменения, вызванные нагревом и влажностью, и избежать перекосов и трещин. Также важно учитывать адгезивы.Для достижения наилучших результатов следуйте рекомендациям производителя.

Винил

Виниловые полы прошли долгий путь со времен старого линолеума шестидесятых годов. Хотя это не идеальный выбор для теплопроводности, некоторые виниловые полы можно укладывать на лучистое тепло с температурным пределом, установленным производителем. Виниловые полы низкого качества могут обесцвечиваться или выделять неприятный запах при нагревании.

Дерево

Древесина имеет естественную тенденцию реагировать как на температуру, так и на влажность, поэтому установка поверх лучистого отопления должна быть очень тщательно спроектирована и будет намного более успешной в сухом климате.

Древесина не является статическим материалом. Он разбухает и сжимается при изменении температуры и влажности воздуха, что может быть проблематичным, когда дело касается полов, особенно в местах с высокой влажностью. Для достижения наилучшего результата ищите высушенную в печи древесину, распиленную на четверть, а не на гладкую. Четвертьугольный пиломатериал имеет тенденцию расширяться в толщину, а не в ширину, поэтому вероятность деформации или растрескивания у него меньше. Многие специалисты рекомендуют включить лучистое отопление как минимум на 72 часа перед доставкой деревянного пола, а затем хранить древесину в комнате, где она будет установлена, с включенным лучистым отоплением, чтобы помочь древесине адаптироваться к содержанию влаги в помещении. воздух.Чем суше бетон, тем успешнее будет монтаж.

Твердая древесина

Укладка древесины твердых пород поверх системы лучистого теплого пола непроста, но может дать теплые и красивые результаты. Всегда увеличивайте огонь постепенно, позволяя дереву приспособиться. Резкие перепады температуры могут повредить структуру пола.

Инженерная древесина твердых пород

Один из вариантов деревянных полов, обычно более подходящий для использования с лучистым теплом, — это полы из твердых пород древесины.Настил из твердой древесины состоит из нескольких слоев твердой древесины или ДВП, очень похожих на фанеру или ДСП. Многослойная конструкция делает инженерные полы более стабильными по размерам и с меньшей вероятностью расширяться или сжиматься при изменении температуры. Кроме того, большинство инженерных полов можно «плавать», что делает их идеальными для укладки на бетон. Пригодность инженерного пола из твердых пород древесины будет зависеть от его конструкции, а также от породы дерева и клеев, используемых при его изготовлении.

Всегда консультируйтесь с производителем или продавцом, чтобы определить, подходит ли конкретный тип напольного покрытия для укладки на тепловое излучение и повлияет ли его использование на гарантию на продукт.

Реконструкция 101: 5 вещей, которые нужно знать о теплых полах

Может ли кто-нибудь устоять перед ощущением ходьбы босиком по теплому полу? Если вы только приступаете к ремонту или строительству нового дома, подумайте об установке лучистого отопления (также известного как пол с подогревом) — энергоэффективного способа согреться в холодные месяцы.Как архитектор, который руководил многими реконструкциями и пережил их, я испытал на себе лучистые полы с подогревом в домах других людей и жажду этого в своем собственном. Вот краткая информация по этой теме: Продолжайте читать, если вы готовы взорвать полы во имя рентабельного и энергоэффективного отопления.

Вверху: В деревенском домике, спроектированном архитектором на южной оконечности Пьюджет-Саунд, тепло проходит через бетонные полы. См. Больше в «Кабина Пьюджет-Саунд, которая слегка покоится на ландшафте».

1.Что такое лучистый пол с подогревом?

Изобретенный технически подкованными древними римлянами, у которых были рабы, раздувающие дровяные костры под высокими мраморными полами, лучистое напольное отопление представляет собой систему подогрева пола, которая проводит тепло через поверхность пола, а не через воздух (как в обычных системах воздушного отопления).

Вверху: зимой вы каждое утро просыпаетесь и кладете босые ноги на теплые дубовые полы. Фотография из семейного дома Динесен: исторический ремонт для датских дизайнеров.

2. Как работает теплый пол?

Двумя наиболее распространенными типами систем лучистого теплого пола являются электрические (нагрев через электрические провода) и гидронные (нагрев через трубы с горячей водой), обе из которых расположены под полом. Вот их сравнение: электрические системы лучистого теплого пола проще и доступнее в установке, но они более дороги в эксплуатации, что делает их идеальными для обогрева небольших площадей. Гидравлические системы менее дороги в эксплуатации, поэтому они хорошо подходят для больших площадей и даже целых домов.Предостережение заключается в том, что они имеют более высокие начальные затраты, потому что они более сложны в установке и требуют подогрева воды от бойлера или водонагревателя. Чтобы узнать больше о плюсах и минусах каждой системы, а также о том, какая из них может быть лучше вам подходит, см. «Теплый пол: электрическое или водяное отопление» от подрядчика из Сан-Франциско Джеффа Кинга из Jeff King & Co., члена Директории архитекторов и дизайнеров Remodelista. .

Вверху: установка системы электрического лучистого обогрева от подрядчика Jeff King & Co.

3. Каковы преимущества лучистого теплого пола?

Теплый пол с подогревом не только согревает пальцы ног, но и обеспечивает комфортную температуру для всего тела. Волны инфракрасного излучения, поднимающиеся от пола, нагревают строительную массу, гарантируя, что тепло не будет отдано окружающим поверхностям. В обычной системе воздушного отопления нагретый воздух (вместе с пылью и аллергенами) поднимается к потолку и снова опускается вниз по мере понижения его температуры, что затрудняет согревание пальцев ног, даже если все выше ваших плеч кипит.«Мы ощущаем чистое тепло с лучистыми полами с подогревом. По мере того, как мы нагреваемся от ног, мы остаемся теплее при более низкой температуре », — говорит подрядчик Джефф Кинг. Эффективная доставка тепла и комфорта: что не понравится?

Вверху: Схема слева иллюстрирует принцип лучистого теплого пола, при котором нагретые поверхности передают тепло всем окружающим объектам. Нет потери тепла, потому что все находится при одинаковой температуре. На диаграмме справа показано, как нагретый воздух в обычной системе приточного воздуха поднимается к потолку, а затем возвращается вниз в виде холодного воздуха.Это объясняет, как можно оставаться холодным, когда термостат показывает 72 градуса. Диаграмма из семинара по устойчивому развитию.

Wood Cuts: Советы по укладке деревянного пола над системами лучистого отопления

1. Дом
2. Новости
3. Wood Cuts: советы по укладке деревянного пола над системами лучистого отопления — июль 2020 г.

Бретт Миллер

По мере роста стремления потребителей к домашнему комфорту и эффективности растет и спрос на лучистое тепло.Лучистое тепло — очень эффективная технология обогрева. В отличие от обычных систем отопления, которые нагревают воздух, системы лучистого тепла передают лучистую энергию от излучающего источника тепла к объекту, например, к полу.

Деревянные полы можно успешно укладывать на лучистое тепло, если известно, как работает лучистое тепло, как оно может повлиять на деревянный пол, какие меры предосторожности следует соблюдать и какой тип деревянного пола использовать.

Если для пола используется лучистое тепло, система устанавливается под напольным материалом.Системы лучистого тепла могут быть либо жидкостными (вода / жидкость, протекающая по трубам), либо электрическими (электрические резистивные нагревательные элементы). Обе системы могут быть установлены выше, ниже или внутри чернового пола.

Материалы чернового пола могут включать бетон, дерево, стяжку / шпалы или их комбинацию. Указанный тип напольного покрытия, требования производителя напольного покрытия и система основания будут определять способ укладки напольного покрытия. Как правило, методы установки деревянных полов с помощью лучистого тепла включают одно из следующих: прибивание гвоздями к черновому полу из деревянных панелей; прямой гвоздь к стяжке / шпалам; клеевой; плавучие инженерные; или направить гвоздь через низковольтные излучающие системы.

ГВОЗДЬЯ НАД ДЕРЕВЯННЫМ ПАНЕЛЕМ ПОДПОЛ
При прибивании к основанию из деревянных панелей температура поверхности основания во время укладки не должна превышать 80 ° F. Замедлитель паров класса II следует размещать над деревянным черным полом и под деревянным полом при установке в некондиционированном пространстве. Не используйте замедлители парообразования на основе асфальта или битума над системами лучистого отопления.

Если черновой пол из деревянных панелей был установлен поверх бетонной плиты, установите непроницаемый пароизоляционный агент Класса I над плитой и под черным полом из деревянных панелей во всех случаях применения на уровне грунта и ниже уровня, а также когда показания хлорида кальция превышают три фунта, показания относительной влажности выше 80% или показания карбида кальция больше 2.5%.

Следует учитывать длину крепежа, чтобы избежать проникновения пароизолятора. Также следует избегать проникновения нагревательных трубок / элементов. До и во время установки необходимо оценить длину и расположение крепежных элементов.

Когда требуемый график крепления не может быть соблюден из-за типа используемой системы лучистого отопления, может потребоваться альтернативный метод установки. Это может включать в себя любое из следующего: приклеивание с помощью гвоздей; сплошное нанесение клея; или плавающие методы установки.

НЕПОСРЕДСТВЕННЫЙ ГВОЗДЬ К СТЯЖКАМ / ШКАФАМ
Те же правила применяются в отношении температуры и замедлителя парообразования.

Гидравлические трубы и электрические элементы обычно устанавливаются в каналы между стяжками / шпалами, а затем заделываются в гипсовую или легкую бетонную смесь, которую заливают даже верхом стяжки / шпалы. Это должна быть плоская поверхность, которая сводит к минимуму воздушное пространство между черным полом и полом. Нагревательные трубы / элементы должны быть достаточно погружены под поверхность стяжек / шпал, чтобы деревянный пол не вступал в прямой контакт с нагревательными трубками / элементами.

При прибивании деревянного пола рассмотрите размещение стяжки / шпалы по сравнению с углом крепления, чтобы избежать проникновения в любые трубы или элементы лучистого отопления. Если требуемый график крепления не может быть соблюден из-за размещения стяжек / шпал, может потребоваться альтернативный метод установки. Это может включать в себя любое из следующего: приклеивание с помощью гвоздей; сплошное нанесение клея; или плавающие методы установки.

GLUE-DOWN
При приклеивании перед началом укладки необходимо уменьшить или даже выключить нагрев на время укладки пола, чтобы избежать преждевременного высыхания и отслоения клея.Уточните у производителя клея ограничения минимальной и максимальной температуры основания во время укладки. Кроме того, каналы, в которых находятся излучающие трубки, не должны быть заполнены клеем, а также должны применяться правила, регулирующие температуру и пароизоляцию, указанные ранее.

Используйте клей и систему контроля влажности, подходящую для укладываемого пола и для системы лучистого отопления, поверх которой он устанавливается. Не используйте замедлители парообразования на основе асфальта или битума над системами лучистого отопления.

При проведении испытаний на относительную влажность на месте (ASTM F2170) будьте предельно осторожны при сверлении плиты, в которую встроены гидравлические трубки или электрические нагревательные элементы, чтобы не повредить или не проколоть систему обогрева. Использование инфракрасных камер или устройств обнаружения тепла может помочь определить безопасное место для тестирования.

FLOATING ENGINEERED
При плавающих деревянных полах, которые будут приклеиваться по краям, убедитесь, что клей, рекомендованный производителем напольного покрытия, одобрен для использования с лучистым теплом, и что температура поверхности пола не превышает 80 ° F в это время. установки.

Изоляционные свойства (значения R) подкладок для настила пола различаются и могут снизить эффективность лучистого тепла. R-значение прокладки следует учитывать при проектировании и спецификации системы отопления. Не используйте замедлители парообразования на основе асфальта или битума над системами лучистого отопления.

ЗАБИВКА ГВОЗДЕЙ ЧЕРЕЗ НИЗКОВОЛЬТНЫЕ СИСТЕМЫ
При установке гвоздей через низковольтные системы лучистого отопления, перед тем, как забивать гвоздями любую электрическую систему лучистого отопления, обратитесь к инструкциям производителя по установке лучистого отопления.

Обратитесь к производителю напольного покрытия за информацией о правильных методах укладки этих типов систем отопления и убедитесь, что температура поверхности черного пола не превышает 80 ° F во время укладки.

Изоляционные свойства (значения R) подкладок для настила пола различаются и могут снизить эффективность лучистого тепла. R-значение прокладки следует учитывать при проектировании и спецификации системы отопления. Не используйте замедлители парообразования на основе асфальта или битума над системами лучистого отопления.

ДРУГИЕ СОВЕТЫ
Стабильность размеров — важный фактор при выборе деревянного пола для укладки в местах, где излучаемое тепло. Напольные покрытия из инженерной древесины, как правило, более стабильны по размерам, чем полы из массивной древесины. Однако не все паркетные полы рекомендуются или подходят для использования в системах лучистого отопления. Инженерные полы с менее стабильными видами износостойкого слоя обычно не подходят для теплового излучения, если иное не рекомендовано производителем пола.Срез пластинки износостойкого слоя (очищенный, разрезанный или распиленный) также может повлиять на работу пола при тепловом излучении. Следуйте рекомендациям производителя напольных покрытий относительно того, предназначен ли каждый конкретный продукт для использования в условиях теплового излучения.

Деревянные полы, изготовленные и рассчитанные на эксплуатационные характеристики при уровне влажности выше 9% или в условиях относительной влажности выше 50%, не должны использоваться с системами лучистого отопления, если иное не рекомендовано производителем напольных покрытий.

Как для твердых, так и для инженерных полов, некоторые породы известны своей присущей им стабильностью размеров, например, американский каштан, черная вишня, черный орех и другие.Менее устойчивые породы, такие как гикори, бук и клен, менее подходят для использования на лучистом тепле.

Древесина является гигроскопичным и анизотропным материалом, что означает, что она поглощает и отводит влагу, а также сжимается и набухает по-разному в каждом направлении, в зависимости от изменений влажности. То, как древесина меняет размер, в значительной степени зависит от характеристик породы и способа, которым древесина вырезана из дерева. Способы резки дерева для изготовления массивных или пиленых полов подразделяются на обычные, четвертичные, рифтовые, живые или торцевые.Деревянные полы из четвертичной и рифтовой древесины более стабильны по размерам по ширине, чем пол из гладкосиленной или торцевой древесины.

Древесина меняет размер пропорционально ширине доски. Узкие доски расширяются и сжимаются меньше, чем более широкие доски того же вида и разреза.

Системы лучистого отопления предназначены либо как единственный источник тепла, либо как часть более крупной системы отопления. Независимо от их предполагаемого использования, при размещении под деревянным полом они не должны повредить пол.

Чтобы обеспечить адекватную тепловую среду для конечного пользователя, необходимо принять во внимание множество факторов, включая размер комнаты, конструкцию дома, R-значение окон, системы HVAC, количество и возраст пассажиры и внутренняя отделка, на которые могут напрямую повлиять эти требования.

Строитель, инженер-проектировщик системы лучистого отопления и установщик системы лучистого отопления должны быть осведомлены о типе напольного покрытия, устанавливаемого поверх системы лучистого отопления, чтобы надлежащим образом согласовать систему с требованиями к напольному покрытию в зависимости от окружающей среды в помещении. которые они устанавливаются.

Если иное не указано производителем деревянных полов, расчеты теплопотерь, разработанные для установки деревянных полов, должны ограничивать рабочую температуру системы лучистого тепла, чтобы никогда не допускать, чтобы поверхность установленного деревянного пола превышала 80 ° F. Необходимо учитывать всю систему деревянных полов, включая изделия из дерева, способ укладки и системы стяжки.

Разделение зон нагрева и термостатов в зависимости от типа пола и температурных ограничений требуется при установке нескольких напольных покрытий поверх любой системы лучистого отопления.

Для систем электрического лучистого отопления необходимо установить термостат вместе с датчиком в полу вместе с системой электрического теплого пола, чтобы минимизировать влияние быстрых изменений температуры.

Конечный пользователь должен быть осведомлен о важности правильного использования всей системы лучистого отопления инженером-проектировщиком системы лучистого отопления и установщиком системы лучистого отопления, поскольку это напрямую связано с напольным покрытием, установленным поверх него. Установщик деревянного пола должен предоставить конечному пользователю инструкции по техническому обслуживанию, связанные с требованиями к обогреву и относительной влажности деревянного пола.

Лучистое отопление, устанавливаемое под деревянным полом, становится все более популярным. Понимание того, как работает лучистое отопление, влияние тепла на деревянный пол, меры предосторожности, которые необходимо соблюдать, а также тип деревянного пола, который лучше всего работает с лучистым теплом, поможет обеспечить успешную укладку деревянных полов в условиях лучистого тепла.

Национальная ассоциация деревянных полов имеет подробную информацию о лучистом тепле, доступном в своих Руководствах по установке деревянных полов.Более подробная информация доступна на nwfa.org.

Авторские права 2020 Floor Focus

Связанные темы: NWFA Expo, Покрытия

.
