Размеры профлиста для забора — какой толщины, высоты и ширины сделать забора из профнастила?

Опубликовано: 29 июня 2016 / Обновлено: 1 июля 2016

Профнастил можно считать универсальным материалом, используемым в разных строительных и промышленных сферах.

Содержание статьи

  • Как выбрать профнастил?
  • Какие бывают размеры листа?
  • Параметры других элементов конструкции

Но наивысшей популярности этот материал достиг в частных хозяйствах.

Преимущества заборов из профлиста:

  • Повышенная прочность.
  • Доступная стоимость.
  • Простой и быстрый монтаж.
  • Длительный срок службы.
  • Размеры листа могут быть разными, что позволяет соорудить ограждение любой высоты.

Для возведения забора можно выбрать как специальный лист (профлист), так и универсальный.

Как выбрать профнастил?

Важными являются 3 параметра:

  • Размеры профнастила.
  • Толщина профнастила.
  • Качество металла.

Качественный заборный лист имеет толщину минимум 0,6 мм. В диапазоне между 0,6-0,7 находится стандартная толщина, меньше которой использовать материал не рекомендуется.

Нагрузка на забор обычно не самая высокая. Но есть участки, требующие конструкции повышенной прочности, например, в местностях с частыми и сильными ветрами. Размеры заборного профлиста и его толщина выбираются для таких ограждений особенно тщательно.

Приставка «проф-» означает волнообразную форму листа (профилирование).

Волнообразность позволяет не только сделать материал более прочным, но и зафиксировать состояние.

Глубина волн может быть разной.

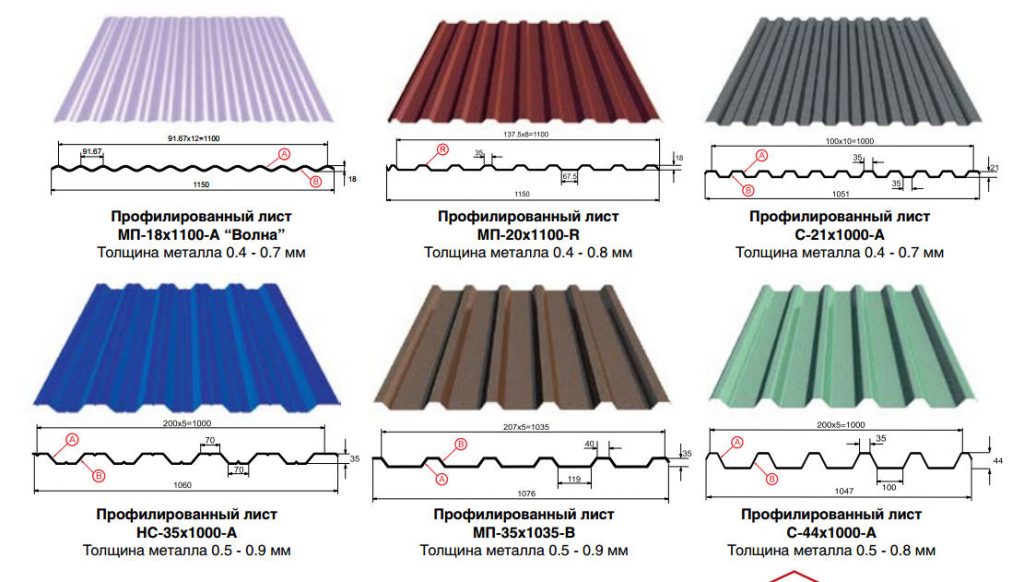

Для забора выбирается маркировка, начинающаяся с буквы «С». Затем идут цифры, которые и обозначают высоту.

Размеры профнастила на забор, имеющие глубину волны более 21 мм не используются.

Какие бывают размеры листа?

Для получения качественной конструкции важно, чтобы все листы были одинаковые. Размеры профлиста на забор выбираются по ширине и высоте в соответствии с 2 параметрами:

  • Ширина профнастила.
  • Желаемая высота забора из профнастила.

Кроме однородности в размерах все используемые листы должны быть изготовлены из одинакового металлосплава и в одной цветовой гамме. Края качественного профиля ровные, без заусениц и сколов.

Стандартные размеры профлиста для забора – высота 2 метра, которая считается классической. Также в стандартные рамки входит высота от 1,8 до 2,5 метра.

Заборный профнастил высотой выше 2,5 м изготавливаются индивидуально на заказ и используется нечасто.

Длина пролета традиционно – 3-3,5 метра. Меньше 3 м длину делать неэкономно, поскольку это увеличит количество столбов.

Параметры других элементов конструкции

Размер столба для забора из профнастила зависит от его высоты. Столбы могут быть выполнены из любого прочного материала, с круглым или квадратным сечением.

Их размер подбирается (отпиливается) по высоте конструкции, плюс минимум 30 см, которые окажутся в земле при установке ограждения.

Размер труб для забора из профнастила (лаги, к которым прикрепляются листы) не должны быть больше длины опорных столбов и такие же, как размеры профлиста по высоте.

Лаги крепятся электросваркой перпендикулярно на расстоянии друг от друга не больше полметра.

Саморезы для забора из профнастила имеют различные размеры, в зависимости от параметров других используемых материалов и того, какие выбраны размеры профлиста.

Необходимо помнить, что крепежные элементы и места соединения – несущие элементы всей конструкции.

Саморезы различаются по:

  • Длине (бывает от 19 мм до 250 мм).
  • Диаметру (минимальный 4 мм, максимальный 6,5 мм).
  • Форме шляпки (сфера, цилиндр, шестигранник).

От этих параметров зависит выбранный инструмент, который будет использоваться для крепежа.

Правильно подобранные размеры листа стенового профнастила для забора, высота столбов, длина труб и тип саморезов сделает монтаж легким, быстрым и качественным.

Статьи » Какой высоты должен быть забор из профнастила

Профлист идеально подходит для возведения заборов: обозначает границы частных владений, защищает от сильных ветровых и шумовых нагрузок, ненужных взглядов и посетителей. Однако, не любая высота подойдет идеально: забор высотой 1 м – фактически простая разделительная полоса между соседними участками, 4 м – будет выглядеть громоздко, выгибаться от сильного ветра.

Что говорит о заборах законодательство РФ?

Строительство заборов из профнастила квалифицируется федеральным законом РФ №66-ФЗ от 15. 04.1998 г. и СНиП №30-02-97 от12.03.2001 как устройство ограждений глухого типа. Там же обозначены требования к расположению и предельные размеры конструкции.

Допустимая высота забора для садового участка – 1,5 м, для жилого дома – 2 м. За нарушение норм хозяев владения могут принудить снести ограждение в судебном порядке.

Оптимальная высота забора из профнастила.

Стандартная высота забора из профлиста – от 1,5 до 2,5 м. С материалом таких габаритов намного легче работать, ограждение имеет меньшую парусность, не создает тяжелый, «давящий» эффект на окружающих. Тем более, что исследования доказали: забор из профлиста высотой 2 м обеспечивает шумоподавление на 40%, а в сочетании с кирпичными опорными столбами – до 70%.

Для домов, расположенных рядом с трассами оптимальным вариантом является забор из профнастила со следующими показателями: высота листа – 2,8-3 м, толщина – до 0,6 мм, высота гребня – до 4 см, дополнительный «апгрейд» -шумозащитный козырек сверху.

Что же делать, если Вы хотите возвести забор высотой более 2 м? Для начала проштудируйте региональные законодательные нормы, регламентирующие габариты ограждений.

В Москве и Московской области высота заборов из профнастила со стороны улицы должна быть не более 2 м, со стороны соседнего участка — до 1 м, между приквартирными участками — до 1,2 м.

Если действующие требования Вас не устраивают, то заручитесь письменным согласием соседей (произвольной формы, от руки), подписанным 2 и более свидетелями с указанием ФИО, паспортных данных и даты составления.

Для заборов высотой от 4 м лучше проконсультироваться с:

  1. Инженером-геодезистом или специалистами по строительству заборов. Вполне возможно из-за особенностей грунта невозможно устройство капитального фундамента. Расчет, замеры и пробы должны производить профессионалы.
  2. Юристом по земельным отношениям, так как процедура довольно сложная и требует утверждения в надзорных органах.

Таким образом, максимальная высота забора из профнастила ограничивается чаще всего потребностями заказчика.

А компания «Страна заборов» поможет реализовать любую Вашу задумку в кратчайшие сроки по отличной цене.

Для того, чтобы оставить Ваш отзыв, пожалуйста авторизуйтесь на сайте.

Несущие листы | Daistera.com

Профлист можно использовать в кровельных конструкциях, как в качестве гидрокровли, так и в качестве несущих конструкций.
Выбор осуществляется исходя из внешнего вида и требуемой жесткости, а также нагрузок, которым подвергается здание.

Несущие профилированные листы применяются как в утепленных и неутепленных кровлях, так и в перекрытиях зданий.

Конструкционные профилированные листы представляют собой экономичное решение для кровли с большими пролетами, позволяющее отказаться от второстепенных металлоконструкций.

Наши несущие профилированные листы изготовлены из высококачественного сырья для строительства крыш коммерческих и промышленных зданий.

Быстро и легко собираются.

Конечное применение:

​

  • логистические здания и склады

  • производственные здания

  • торговые центры

  • спортивные сооружения

  • сельскохозяйственных построек

листы подшипников с нагрузкой / листы профиля конструкции

Трапезиидальные листы T50 / T55 / T60 / T80 / T130 / T135 / T153 / T160 / T200

T50D .1055

  • Эффективная ширина: 1055 мм

  • Общая ширина:          ~1100 мм

  • Толщина:         0,5–1,0 мм

  • Высота профиля:          47 мм

T55D .1020

  • Эффективная ширина: 1020 мм

  • Общая ширина:         ~1054 мм

  • Толщина:         0,5–1,0 мм

  • Высота профиля:          53 мм

Т60Д .1002

  • Эффективная ширина: 1002 мм

  • Общая ширина:         ~1040 мм

  • Толщина:       0,6–1,25 мм

  • Высота профиля:           61 мм

Т80Д . 1130

  • Эффективная ширина: 1130 мм

  • Общая ширина:         ~1165 мм

  • Толщина:        0,7–1,5 мм

  • Высота профиля:         82 мм

Т130Д .1011

  • Эффективная ширина:     1011 мм

  • Общая ширина:        ~1045 мм

  • Толщина:        0,7–1,5 мм

  • Высота профиля:       134 мм

Т135Д .930

  • Эффективная ширина:     930 мм

  • Общая ширина:          ~974 мм

  • Толщина:        0,7–1,5 мм

  • Высота профиля:        136 мм

Т135Д .950

  • Эффективная ширина:     950 мм

  • Общая ширина:          ~994 мм

  • Толщина:         0,7–1,5 мм

  • Высота профиля:        134 мм

T153D .840

  • Эффективная ширина: 840 мм

  • Общая ширина:          ~880 мм

  • Толщина:         0,7–1,5 мм

  • Высота профиля:         155 мм

T160D . 750

  • Эффективная ширина: 750 мм

  • Общая ширина:            790 мм

  • Толщина:      0,75–1,5 мм

  • Высота профиля:         161 мм

T200D .840

  • Эффективная ширина: 840 мм

  • Общая ширина:             883 мм

  • Толщина:       0,75–1,5 мм

  • Высота профиля:       200 мм

Легкий и универсальный конструкционный кровельный материал должен обладать максимальными показателями механической прочности. Листы коробчатого профиля имеют это. Широкий выбор профилей помогает выбрать тот, который соответствует характеристикам несущей способности вашего проекта.

. / T160D / T200D

0,70 — 1,50 мм

0,75 — 1,50 мм

Покрытия и цвета

Внутренний внутренний ветер [Int]

. поверхность. Небольшая толщина органического покрытия означает, что оно в основном предназначено для внутренних работ и конструкционных элементов, не подвергающихся прямому атмосферному воздействию.

​

RAL 9002

RAL 9010

Трапециевидные листы производятся в соответствии со стандартом PN-EN 1090-4 и имеют маркировку CE.

УСТАНОВКА

НАЗНАЧЕНИЕ

Трапециевидные листы могут использоваться для изготовления покрытий, кровли и облицовки наружных стен. Применение и способ изготовления корпусов должны соответствовать техническим проектам, подготовленным с учетом действующих стандартов и технических и строительных норм, а также рекомендаций, изложенных в соответствующей инструкции 9.0004

ХРАНЕНИЕ

Разгрузка должна производиться с использованием специального механического оборудования, такого как кран или вилочный погрузчик с большим расстоянием между вилами. Запрещается скользить одним листом по другому, а также по другим поверхностям. Если есть потертости и царапины, их необходимо закрепить подкрашивающей краской, соответствующей цвету листового металла. Листы нельзя хранить в упаковках на открытом воздухе или в помещениях с повышенной влажностью и частыми перепадами температуры. Листы должны храниться в сухих и проветриваемых помещениях. Листовые пакеты следует укладывать на деревянные или пенопластовые прокладки, обеспечивающие беспрепятственную циркуляцию воздуха. Листы с покрытием в заводской упаковке не должны храниться более 3-х недель с даты изготовления. По истечении этого времени упаковку следует разрезать, а листы разделить прокладками, чтобы обеспечить беспрепятственную циркуляцию воздуха. Пакеты следует укладывать с уклоном, чтобы вода могла свободно стекать по их поверхности в случае сырости. Максимальный срок хранения не должен превышать 5 месяцев со дня изготовления. Соблюдение этих правил убережет листы от повреждения органического покрытия и коррозии. Производитель не несет ответственности за коррозию металлических листов, хранящихся в нарушение вышеуказанных правил.

РЕЗКА

На момент поставки заказчику размеры трапециевидных листов равны указанным в заказе на поставку. Если на строительной площадке требуется дополнительная обработка листов, рекомендуется использовать традиционные ручные ножницы, вырубные ножницы или ручную циркулярную пилу со специальным диском, не вызывающим термического эффекта (резкого повышения температуры). Инструменты, вызывающие термический эффект, напр. угловые шлифовальные машины, не допускаются, так как они могут повредить органическое и цинковое покрытие, что приведет к процессу коррозии. Производитель рекомендует защищать все кромки среза краской для подкрашивания, в том числе на месте фабричного реза.

УСТАНОВКА

Листы крепятся к конструктивным элементам, таким как обрешетка, обрешетка или стропила крыши и стены, с помощью саморезов, саморезов или гвоздезабивных пистолетов. Застежка размещается в каждом нижнем сгибе листа. Расстояние между опорами, а также количество и выбор крепежных элементов должны определяться конструкционным проектом с учетом условий нагрузки, в которых будет использоваться лист.

Пример размера нахлеста между листами на утепленной кровле — способ монтажа листа с соединением по промежуточной опоре.

Minimum widths of sheet supports, mm

Wall
Wood
Steel/reinforced concrete
Steel/reinforced concrete

100
60
40 — profiles ≤T80
60 — profiles ≥T90

OUTERMOST SUPPORT





Стена
Сталь/железобетон





100
60

ПРОМЕЖУТОЧНАЯ ОПОРНАЯ

40004

РУКОВОДСТВО ПО МОНТАЖУ И КОММЕНТАРИИ К ТАБЛИЦАМ НЕСУЩЕЙ СПОСОБНОСТИ

Таблицы несущей способности разработаны для трапециевидных металлических листов фирмы BLACHPROFIL 2, работающих в качестве однопролетных и неразрезных балок: двухпролетных и трехпролетных, а также для металлические листы, уложенные внахлест – в виде двухпролетных и трехпролетных балок (поставляется только по запросу – за более подробной информацией обращайтесь в отдел продаж). Учитывалась вариантная база по опорам (положительная или отрицательная).

Результаты получены на основе анализа статической прочности стальных листов, обработанных как тонкостенные элементы, в соответствии с PN-EN 1993-1-3: август 2008 г. с изменениями.

​

При расчетах были приняты следующие допущения в соответствии с PN-EN 1993-1-3:

​

грузоподъемность и характеристические нагрузки для предельного состояния II (SLS), соответствующие допустимым прогибам. Допустимые нагрузки в SLS указаны для прогибов L/150, L/200 и L/300. Нагрузки выражены в кН/м2.

Мы поставляем профилированные листы в соответствии с требованиями заказчика/проектировщика, такими как толщина листа, длина, покрытие и цвет. Наш дизайнер поможет вам рассчитать необходимый несущий лист. Для расчета профиля и подробной спецификации необходимо прикрепить к запросу:

Свяжитесь с нами для получения подробной информации.

Несущие листы

Наши несущие профилированные листы изготовлены из высококачественного сырья для устройства крыш коммерческих и промышленных зданий. Они быстро и легко собираются.

Несущие листы — это экономичное решение для кровли с большими пролетами, позволяющее отказаться от второстепенных стальных конструкций. Они также могут быть спроектированы как напряженная обшивка для распределения горизонтальных нагрузок на раму/фундамент.

Доступные в широком диапазоне профилей, покрытий и отделки, несущие листы предлагают множество возможностей для дизайна.

Композитные листы Ruukki представляют собой экономичный способ возведения несущих конструкций перекрытий. Композитные листы используются в качестве армирования в бетонных плитах.
