Закрытая система отопления ленинградка: Система отопления ленинградка: описание,фото,виды,монтаж,устройство,схемы

Содержание

Система отопления Ленинградка в частном доме своими руками

Здесь вы узнаете:

Виды системы отопления «Ленинградка»
Схема отопления «Ленинградка» в частном доме
Преимущества и недостатки «Ленинградки»
Монтаж системы отопления «Ленинградка»

Однотрубные системы отопления обладают простотой и характеризуются дешевизной в прокладке. Они предназначены для обогрева небольших домовладений, где длина горизонтальных участков не превышает 30 метров. Недостатком их является заметное остывание теплоносителя на входе в последнюю батарею. Поэтому в последней комнате всегда холоднее, чем в остальных. Проблему решает система отопления «Ленинградка», суть которой является модернизация стандартной однотрубной системы.

Двухтрубная система отопления обладает множеством достоинств. Она позволяет обеспечить равномерный прогрев помещений, так как температура теплоносителя на всем протяжении системы практически одинаковая. Недостатком двухтрубной схемы является ее дороговизна – нужно покупать больше труб, выполнять много соединений.

Зато она позволяет отапливать частные дома любой площади.

Однотрубные системы отопления отличаются от двухтрубных меньшими расходами на монтаж и его простотой.

Если же домовладение маленькое, то создавать сложную и дорогую двухтрубную систему не имеет особого смысла. Лучше всего сэкономить деньги и проложить однотрубную систему. Она обеспечит прогрев всех помещений и позволит уменьшить затраты на монтаж. Как мы уже говорили, такая схема приведет к тому, что в дальних комнатах будет заметно прохладнее – это связано с остыванием теплоносителя по мере последовательного прохождения радиаторов (именно так и протекает теплоноситель в подобных системах, возвращаясь в котел по одной целой трубе).

Что же делать в этой ситуации? Мы рекомендуем использовать однотрубную систему отопления с естественной циркуляцией «Ленинградка». Чем она отличается от стандартного однотрубного отопления? Все дело в том, что в обычном отоплении теплоноситель проходит через трубы последовательно, отдавая им все свое тепло.

В «Ленинградке» входы и выходы радиаторов замыкаются перемычкой/байпасом. Что это дает?

Теплоноситель протекает не только через радиаторы, но и через перемычки – это компенсирует снижение его температуры;
Появляется возможность регулировать температуру в комнатах – теплоноситель течет только по перемычке, по перемычке и радиаторам, только через радиаторы;
Уменьшается гидравлические сопротивление – улучшается естественное протекание теплоносителя.

Схема отопления «Ленинградка» в частном доме небольшой площади – это экономия на материалах и равномерный прогрев всех помещений.

Перекрывая перемычку/байпас или батарею отопления, следует опасаться полного перекрытия отопительной системы – это недопустимо, так как приводит к перегреву отопительного котла и срабатыванию автоматики, препятствующей его поломке.

Одним из отличительных черт «Ленинградки» является байпас, на который желательно установить кран, как и на отводы идущие к радиатору.

Система отопления «Ленинградка» с принудительной циркуляцией может потребоваться при обогреве домов большой площади. Например, вы решили пристроить к своему домику еще пару комнат, но не хотите тратиться на прокладку двухтрубной системы. В этом случае вам необходимо позаботиться об улучшении напора теплоносителя в системе – для этого она дополняется небольшим циркуляционным насосом. Что он даст?

Улучшение протекания теплоносителя – он сможет преодолеть гидравлическое сопротивление труб и соединений;
Более равномерный прогрев – вода просто не будет успевать остывать, так как она течет по трубам с увеличенной скоростью;
Возможность увеличения максимальной длины горизонтальных участков – система сможет обогреть дом большой площади.

По своей эффективности «Ленинградка» близка к двухтрубным системам, но это справедливо лишь в отношении домов небольшого размера. В крупных постройках соперничать с двухтрубным отоплением невозможно.

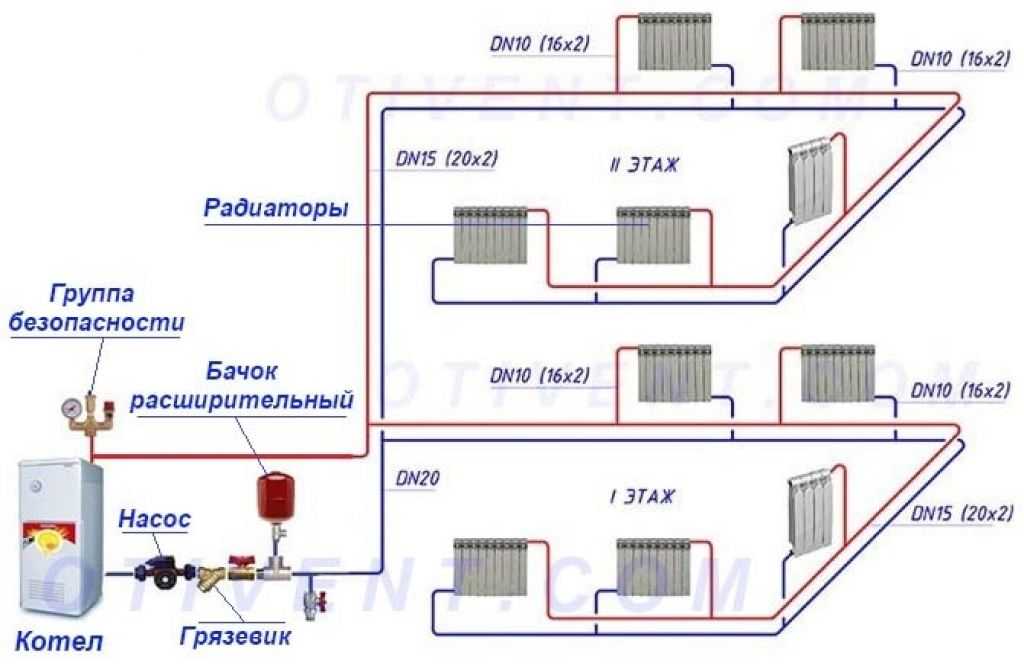

Создавая своими руками отопление частного дома с двумя этажами или одним по схеме «ленинградка», можно создать как закрытую, так и открытую систему. В открытых отопительных системах используется естественная или принудительная циркуляция – особой разницы тут нет. Принудительная циркуляция сможет обогреть дом большей площади и обеспечить равномерный прогрев комнат. Что касается естественной циркуляции, то она проще и дешевле.

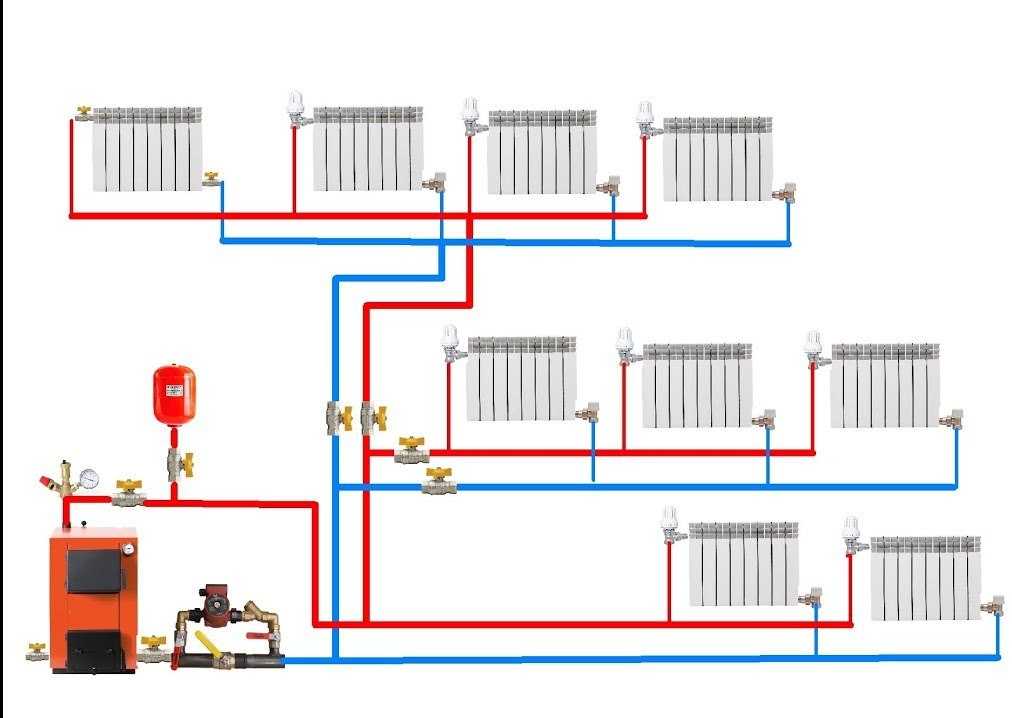

Рассмотрим три схемы «Ленинградки» в частном доме:

В «Ленинградке» с естественной циркуляцией обязательно должен быть уклон труб и нижнее подключение радиаторов.

Открытая с естественной циркуляцией теплоносителя – схема включает в себя отопительный котел, трубы, радиаторы с байпасами и кранами, расширительный бачок открытого типа. Это самый простой и доступный вариант, подразумевающий использование напольного котла;
Открытая с принудительной циркуляцией теплоносителя – все тоже самое, только сюда прибавляется циркуляционный насос. Никакого дополнительного оборудования не нужно;
Закрытая с принудительной циркуляцией – схема включает в себя котлы любых конструкций (в том числе и двухконтурные), трубы, радиаторы с байпасами и кранами, группу безопасности (термоманометр, спускник воздуха и предохранительный клапан), циркуляционный насос и герметичный бак.

Как мы видим, в последнем случае затраты получаются весомыми – нужно приобрести подходящий котел, группу безопасности, расширительный бак и насос.

Какую систему выбрать – решать вам. Следует отметить, что закрытая схема отличается возможность применения теплоносителей любого типа. Также она не требует контроля уровня теплоносителя. Что касается применения принудительной циркуляции, то она вызывает дополнительные расходы на электроэнергию.

В чем заключаются преимущества однотрубной «Ленинградки» для частного дома?

Минимум расходов на модернизацию системы;
Равномерный прогрев помещений;
Возможность регулировки температуры в помещениях;
Отсутствие затрат на дополнительное оборудование;
Легкость в монтаже.

Не обошлось и без определенных недостатков:

Трудность в расширении – нарастить длину можно, но в ограниченных пределах;
Отсутствие возможности подключить теплые полы – для этого нужно прокладывать двухтрубную систему;

Дополнительные расходы на циркуляционный насос – если нужно обогреть здание большой площади.

Несмотря на недостатки, использование схемы «Ленинградка» в небольших частных домах вполне оправдано. В случае с монтажом закрытой системы затраты будут выше.

При использовании циркуляционного насоса в «Ленинградке» вы можете использовать диагональную схему подключения, для лучшего прогрева радиатора.

Выполнить монтаж системы отопления «Ленинградка» в частном доме своими руками сможет даже начинающий мастер. В самом простом случае нам потребуется напольный котел, от которого отходит вертикальная труба с установленным на самом верху расширительным бачком – это обеспечит качественный отвод воздуха из отопительного контура. Далее устанавливаем батареи, под которыми прокладывается подающая труба с отводами к радиаторам.

В системах с естественной циркуляцией используется нижнее подключение радиаторов. На входах и выходах ставятся краны, еще один кран может быть установлен на перемычке/байпасе (ставить его совсем не обязательно, чтобы случайно не перекрыть всю систему). Если используется циркуляционный насос, то можно использовать диагональную схему – она обеспечит более эффективный нагрев.

Обратная труба отопления проходит на том же уровне, что и подающая, но по другим стенам (в двухтрубных системах она возвращается параллельно, вблизи пола). Возвратившись к отопительному котлу, теплоноситель снова нагревается и отправляется на второй круг. А домочадцы получают возможность насладиться теплом и уютом.

система в частном доме, схема своими руками, подключение радиаторов с насосом, однотрубная система с принудительной и естественной циркуляцией

Содержание:

Описание системы
Преимущества и недостатки
Популярные варианты системы отопления «Ленинградка» в частном доме
— Вариант 1

— Вариант 2
— Вариант и схема 3
— Вариант 4
— Вариант 5
— Вариант 6
Рекомендации по монтажу своими руками

Вопрос выбора и установки системы отопления всегда возникает при строительстве частного дома. Сегодня существует большое количество инновационных технологий, которые позволяют добиться максимальной эффективности при обогреве помещений. Однако наибольшей популярностью пользуется организация водяного отопления, подключаемая к котлу определенного типа. Причем это может быть газовый, твердотопливный или электрический котел.

Выбор системы отопления необходимо делать с учетом множества факторов, среди которых большое значение имеют следующие:

Размер отапливаемого помещения.
Расположение комнат в доме.
Качество и степень теплоизоляции стен загородного строения.

Финансовые возможности домовладельца.

Для небольших строений наиболее выгодным с экономической стороны вариантом можно назвать отопление Ленинградка. Она отличается простотой установки за короткое время и экономичным расходом материалов. При наличии простых навыков работы с сантехникой, монтаж системы вполне можно выполнить своими руками, не привлекая профессиональных мастеров и сантехников.

Описание системы

О происхождении названия системы отопления Ленинградка существует много мнений. Одни считают, что систему впервые применили Ленинградские строительные организации. Однако из-за простоты установки она вполне могла использоваться в любом регионе. Другие говорят, что в этом городе были разработаны технические регламенты для системы, которые впоследствии стали использоваться по всей стране. В любом случае во времена массового возведения домов барачного типа и зданий социального назначения, система «Ленинградка» пользовалась большой популярностью. Это объясняли низкой себестоимостью системы и простотой ее монтажа.

Схема системы отопления Ленинградка в частном доме представляет собой закольцованную систему, на которой последовательно установлены теплообменники. В результате горячая вода движется от котла или ввода центрального отопления и проходит через все батареи. Однако с удалением от котла теплоноситель остывает, в результате первые радиаторы нагреваются сильнее тех, которые расположены на конце линии. Особенно обделенными тепловой энергией оказываются последние батареи.

В таких системах теплоноситель может перемещаться естественным путем или с использованием насоса, не оказывая особого влияния на расположение радиаторов.

Однотрубная система отопления Ленинградка с естественной циркуляцией является оптимальным вариантом для одноэтажных строений, где радиаторы размещают на одном уровне. Кроме того, ленинградская система отопления предполагает прохождение магистральной трубы, которая замыкает контур системы отопления, достаточно близко к полу. При этом появляется возможность максимально скрыть ее под напольным покрытием.

При обустройстве отопления по схеме системы отопления Ленинградка в многоэтажных домах требуется дополнительная установка циркуляционного насоса, так как поднять теплоноситель на большую высоту естественным путем практически невозможно. В этом случае нужно будет установить котел большой мощности и выполнить точные расчеты вертикальных и горизонтальных участков системы. Однако этот вариант поставит под сомнение рентабельность эксплуатации системы. Другими словами, установка циркуляционного насоса потребует дополнительных расходов, но избавит от лишних проблем и хлопот.

Использование циркуляционного насоса позволяет установить любой расширительный бак. Схема отопления Ленинградка с принудительной циркуляцией может работать в открытом и закрытом режимах. При этом в закрытой системе с герметичным устройством можно использовать в качестве теплоносителя обычную воду или антифриз.

Преимущества и недостатки

Монтаж отопления частного дома своими руками по схеме Ленинградка дает потребителю множество преимуществ, среди которых особенно выделяется следующее:

Сниженный расход материалов. По сравнению с другими схемами «Ленинградка» требует на 30% меньше материала.
Минимальный расход материалов соответственно требует меньше трудовых затрат.
Систему парового отопления Ленинградка можно назвать универсальной благодаря возможности установки в одноэтажных домах и многоэтажных строениях. Достаточно лишь заменить некоторые элементы оснастки.
Надежность в процессе эксплуатации. Правильно установленная и настроенная система может безупречно эксплуатироваться долгое время.
Устройство системы не требует использования дорогих комплектующих деталей и управляющего оборудования.
Контур, расположенный в непосредственной близости от пола, позволяет скрыть часть системы, повышая эстетичность помещения. На виду остаются только небольшие патрубки, идущие к радиаторам. Однако при этом следует позаботиться о теплоизоляции магистрали и герметичном соединении элементов системы.
Несложная схема отопления Ленинградка в частном доме позволяет выполнять монтажные работы самостоятельно, без привлечения специалистов.

Как было сказано выше, система разрабатывалась в период массового строительства, когда было необходимо в короткие сроки возвести и обустроить большое количество жилых домов. Это привело к тому, что недостатки системы во внимание практически не принимались. Однако отрицательные стороны имеют достаточно серьезное влияние, поэтому о них также необходимо помнить.

Основные недостатки системы «Ленинградка»:

Неравномерный прогрев радиаторов при естественной циркуляции теплоносителя. Система работает по такому принципу, что температура рабочей среды в ближних теплообменниках будет выше, чем в радиаторах, расположенных в конце системы. В итоге для создания одинакового микроклимата во всех комнатах необходимо к системе Ленинградка подключение радиаторов дополнительно. Недостаток подобного рода можно легко устранить при монтаже дополнительного оборудования, например, балансировочной и регулировочной арматуры.
Система, имеющая горизонтальный тип разводки труб, не позволяет подключать дополнительные элементы водяного отопления, например, полотенцесушитель или систему Ленинградка с теплым полом (прочитайте: «Правильное подключение полотенцесушителя к системе отопления – проверенные варианты и способы»).
В помещениях большой площади создание необходимого уклона нарушает общий интерьер. Решением проблемы в этом случае становится монтаж отопления Ленинградка с насосом для принудительной циркуляции рабочей среды. Следует отметить, что этот вариант может использоваться для любой разводки труб в системе отопления.

Вариант и схема 3

По сути, этот вариант «Ленинградки» не имеет существенных отличий, кроме ответвления от основного контура. Из-за различной длины контуров, отличается количество секций в теплообменниках, для чего требуется дополнительная балансировка в процессе эксплуатации. Для этой цели в системе водяного отопления Ленинградка устанавливают балансировочный вентиль, который равномерно распределяет тепло по всем контурам.

Для нормального функционирования такой системы необходимо расположить балансировочный кран на обратной трубе дополнительного контура, непосредственно в обратную трубу врезать перед насосом для принудительной циркуляции теплоносителя. Читайте также: «Какая схема отопления одноэтажного дома с принудительной циркуляцией будет оптимальной».

Вариант 4

Предыдущие варианты считаются устаревшими, поэтому используют их очень редко. Модернизация привела к появлению усовершенствованных систем отопления. Сейчас в систему отопления Ленинградка с полипропилена монтируют радиаторы с запорными вентилями и обязательной перемычкой – байпасом.

Такая система имеет несколько преимуществ:

Наличие запорной арматуры позволяет проводить ремонт или замену одного радиатора без ущерба для работы всей системы. При этом теплоноситель в системе отопления Ленинградка с насосом также циркулирует без остановки.
С помощью вентилей на входе можно регулировать подачу тепла и контролировать степень нагрева радиаторов.
Появляется возможность отключения от общей системы радиаторов, которые находятся в неиспользуемых помещениях. При этом магистральный проход через них остается неизменным.

Вариант 5

Монтаж дополнительных вентилей для регулировки параметров системы на байпас дает более широкие возможности каждому участку. Этим действиям есть свое объяснение. Чтобы система работала безупречно, необходимо правильно подобрать диаметр байпаса. Для этого требуется провести ряд сложных расчетов, которые под силу только человеку, разбирающемуся в законах физики и теплотехники. Чтобы рабочая среда проходила через радиатор, нарушив законы гравитации, нужна регулировка просвета на байпасе. Решить эту проблему можно, установив дополнительный вентиль.

Однако далеко не все пользуются этим методом, так как для нормального функционирования системы требуется приобретение дополнительных комплектующих деталей, и монтажные работы предполагают лишние материальные затраты. Однако все затраты довольно быстро окупаются за счет повышения эффективности работы системы.

Вариант 6

Следующий вариант предполагает монтаж герметичного контура и мембранного расширительного бака. Это становится альтернативой системы «Ленинградка» открытого типа.

Система закрытого типа имеет такую же схему разводки, что и предыдущие варианты. На трубе обратной подачи устанавливается расширительный бачок мембранного типа, с помощью которого в системе поддерживается уровень избыточного давления.

Монтаж системы закрытого типа имеет свою особенность: требуется обязательная установка «группы безопасности». Блок состоит из трех обязательных элементов:

Манометр, позволяющий визуально контролировать давление в системе.
Предохранительный клапан, который настроен на максимальное давление.
Устройство для отведения воздуха, работающее в автоматическом режиме.
