Кадровая развёртка кинескопного телевизора ремонт: кадровая развертка ЭЛТ-телевизоров своими руками. Неисправности телевизоров с кинескопом

Содержание

Ремонт ЭЛТ (кинескопного) телевизора своими руками: пошаговый мастер-класс

Телевизионные приемники уверенно занимают одно из лидирующих мест в использовании среди другой бытовой техники. Они используются всеми членами семьи, как в познавательных целях, так и для развлечения.
В одной семье телевизоров может быть несколько. В гостиной, на кухне, в спальне и так далее.

Такая популярность этих приборов объясняется наличием в у них большого экрана, что по сравнению с мониторами, обеспечивает более комфортный просмотр видеоконтента.

Помимо этого не все любят и умеют пользоваться компьютером, особенно пожилые. Поэтому с появлением интернета, телевизоры все также остаются популярными среди разных возрастов и слоев населения.

Как и любая бытовая техника, телевизоры рано или поздно ломаются. Поэтому, было бы полезно знать причины поломок этих приборов, чтобы предотвратить их, и если это все таки случилось, попытаться отремонтировать устройство самостоятельно.

Сразу хочется отметить, что телевизор – это очень сложная и хрупкая бытовая техника. Обращаться с ним следует очень аккуратно. Связано это с тем, что в нем установлен кинескоп или жидкокристаллическая панель, которые при неаккуратном обращении могут повредится и тогда их замена может обойтись в 70% стоимости самого телевизора. Поэтому с ними нужно быть предельно внимательными.

Как уже говорилось выше, существует два основных вида экранов в телевизорах. Это электронная лучевая трубка (ЭЛТ или он же кинескоп) и жидкокристаллическая панель.

Рис. 1. ЭЛТ телевизор, который я буду ремонтировать

Лучевая трубка, по своей сути – большая электронная лампа, внутри которой находится вакуум и в которой луч рисует изображение с помощью отклоняющих строчных и кадровых катушек. Ввиду того, что она имеет удлиненную форму, толщина телевизора довольно значительная.

Жидкокристаллические панели лишены всего этого. Сама панель представляет собой набор светодиодов трех основных цветов и расположенных рядом друг к другу.

Изображение получается при подаче на каждый светодиод напряжения от видеопроцессора и в зависимости от его величины на экране формируются разные цвета и оттенки. Применение жидкокристаллических панелей значительно уменьшило толщину, вес, и потребление электроэнергии таких телевизоров.

Можно сказать, что это совсем разные по конструкции устройства. Единственное, что у них может быть общего – это приемная часть, схема, отвечающая за звук и элементы управления.

В этой статье речь пойдет о ремонте телевизора с электронно-лучевой трубкой или кинескопе, так как ими еще активно пользуются, и отремонтировать такой аппарат больше шансов, чем жидкокристаллический.

Но при ремонтах таких устройств нужно быть очень осторожным, так как в них предусмотрено высокое напряжение до 25 тысяч вольт, необходимых для работы кинескопа. О чем указывают предостерегающие знаки, наклеенные на внутреннюю часть кинескопа. Это напряжение может оставаться на трубке, даже после отключения телевизора от сети.

Поэтому стоит быть аккуратными и внимательными, чтобы не получить разряд тока опасный для жизни. Но об этом немного позже.

Давайте рассмотрим «симптомы» поломки телевизора Rolsen модель C29R70T.

Стоит отметить, что данный приемник собран из компонентов компании Samsung и Philips, что указывает на аналогичное схеморешение и других телевизоров такого типа. А это значит, что и причины, и ремонт аппаратов других фирм, будет производится по такой же методике, как и здесь.

И так, перейдем к самой поломке, а именно, как она себя проявляет (см. рисунок 2). Сначала телевизор работал нормально, но периодически изображение пропадало, экран становился черный, а посередине была белая горизонтальна полоса. При этом звук, дистанционное управление и другие функции работали нормально.

Рис. 2. Белая горизонтальна полоса на экране ЭЛТ телевизора

Также, никаких посторонних звуков в виде потрескиваний и запахов горелого не наблюдалось.

Со временем изображение вовсе пропало, а вместо него, постоянно присутствовала светлая полоса посередине экрана.
Примечательно то, что если постукивать по корпусу телевизора, полоса скачкообразно расширялась, синхронно с ударами.

Все указывало на то, что где-то нет хорошего контакта. Теперь нужно было найти где.

Очень важно определить возможную поломку по «симптомам», чтобы ограничить зону поиска и не тратить время на рабочие узлы телевизора. Тем более, что лишняя разборка, вращение платы и снятие разъемов, могут привести к еще большим проблемам, чем были до этого.

Например, может оборваться какой-нибудь провод, а также есть опасность «снести» руками или отверткой один из хрупких радиокомпонентов на плате.

Поэтому, очень важно по возможности провести предварительную диагностику.

Как бы там не было, телевизор все равно придется разбирать. Поэтому переходим к демонтажу задней защитной крышки.

Чтобы определить, где находятся винты крепления, нужно внимательно осмотреть крышку со всех сторон.
Винты могут быть так скрыты, что сразу можно их не заметить. А один не открученный винт, не даст крышке снятся, да еще при этом можно поломать место крепления.

Рис. 3. Откручиваем винты крепления

Передвигая и поворачивая телевизор, нельзя его сильно трясти и ударять. Это может привести к обрыву накальной нити в колбе кинескопа, что приведет к выходу его из строя и отсутствии смысла ремонтировать прибор дальше. Конечно, при холодной спирали такое происходит крайне редко, но иногда случается.

Итак, винты найдены, осталось их открутить. Как видно, шурупы могут быть в потаенных местах.

Рис. 4. Откручиваем винт в скрытом месте

Один из самых неудобных, оказался в нижней части, под телевизором. Чтобы до него добраться, нужно приподнять заднюю часть корпуса и открутить винт. Лучше это делать вдвоем, чтобы один держал телевизор, а другой человек откручивал винт.

Дело в том, что передняя часть, где кинескоп, весит больше раза в три, чем задняя. Поэтому при попытке одному наклонить телевизор сзади, он может кувыркнуться вперед так, что вы не успеете ничего сделать.

Если все таки вы не нашли напарника, то можно положить впереди несколько увесистых книг. Это даст телевизору упор при попытке наклона.

Рис. 5. Винт в нижней части телевизора

Когда все винты по периметру крышки будут откручены, пытаемся стянуть ее назад. Чтобы она лучше выходила из пазов, телевизор необходимо наклонить немного вперед.

Рис. 6. Стягиваем крышку телевизора

Снимая крышку, следим за тем, чтобы она не меняла своего направления движения. Если ее резко отвести в сторону, она может сломать колбу кинескопа, на которой установлена плата с элементами.

Рис. 7.Рис. 8. Получаем доступ к кинескопу

Колба в этом месте очень хрупкая и имеет значительное сужение. Также, когда крышка уже будет снята, нужно следить, чтобы не ударить или зацепить эту колбу.

Рис. 9. Колба кинескопного телевизора

Не нужно трогать и смещать рычаги настройки отклонения луча, иначе изображение в последствии может быть не четким, а вернуть их в исходное положение без специальных приборов не получится.

Снимаем крышку и кладем ее в сторону. При осмотре не вооруженным глазом видно, сколько внутри пыли, как на корпусе, так и на платах. По возможности ее нужно вытереть. Такая пыль становится токопроводящей и может стать причиной замыканий и даже возгорания.

Рис. 10. Вытираем пыль

Из-за высокого напряжения внутри, притягивается вся пыль с комнаты и оседает вблизи элементов преобразователя высокого напряжения.

Рис. 11. Пыль внутри телевизора

Со временем через нее могут быть прострелы тока на шасси телевизора. Поэтому пыль нужно удалить.
Даже сами производители рекомендуют это делать, хотя бы раз в году.

Берем тряпку и вытираем корпус как снаружи, так и изнутри.

Видно, сколько пыли скопилось на поверхности за пару лет работы.

Рис. 12. Пыль на поверхности платы

Плату также желательно почистить (см. рисунок 13). Но не влажной тканью, а ватой, смоченной в спирте.

По мере загрязнения вату нужно менять. Еще это можно сделать пылесосом со специальной насадкой в виде щетки. В любом случае чистить платы нужно аккуратно и не спеша, чтобы ничего не сломать.

Без пыли плата будет лучше охлаждаться, что продлит работу ее компонентов.

Рис. 13. Чищу плату от пыли

Переходим к поиску неисправности. Нужно осмотреть главную плату на наличие подгораний дорожек и электронных компонентов. Чтобы понимать, где искать неисправность, необходимо знать из каких условных блоков состоит «начинка» телевизора, и какие компоненты за что отвечают.

Телевизоры с кинескопом последних моделей построены на основе однокристального процессора. В основном это микросхемы фирмы Philips. Сигнал с антенного входа попадает на селектор каналов, где он преобразуется.

Рис. 14. Однокристальный процессор TDA9351PS/N3/1/1758

Далее, сигнал, пройдя некоторые фильтры, поступает на этот однокристальный процессор. Туда же поступают сигналы с разъема типа «тюльпан» и Scart.

Рис. 15. Телевизионный селектор KS-H-148

Он обрабатывается и разбивается на звуковой, видеосигнал и импульсы, необходимые для работы развертки кинескопа.
Каждый из сигналов выходит с определенного вывода процессора.

Далее, он или усиливается с помощью специальных микросхем, или поступает непосредственно на исполнительное устройство.

Усиливаться могут сигналы: низкой частоты (звук), видеосигнал, импульсы кадровой и строчной развертки. Для каждых сигналов есть свой усилитель, построенный чаще всего на микросхеме. Поэтому неплохо иметь принципиальную схему телевизора, которую можно найти на просторах интернета.

Рис. 16. Электронная начинка платы телевизора

Воспользовавшись поиском Яндекса, можно определить какая микросхема за что отвечает.

Так будет проще найти причину поломки, обратив особое внимание на компоненты соответствующего блока.

Вернемся к нашему телевизору. Сделаем анализ неисправности. Звук есть, каналы переключаются, значит: блок питания, тюнер, процессор и усилитель звука в порядке.

Обратим внимание на то, что на экране горизонтальная полоса по центру. Это указывает на неправильную работу кадровой развертки.

Если бы полоса была вертикальной, внимание нужно было бы обратить на элементы строчной развертки и высоковольтный трансформатор.

А так, проблема в маленькой амплитуде сигнала кадровой развертки. Этот сигнал слишком мал, чтобы достаточно отклонить электронный луч кадровыми катушками.

Значит, проблема, скорее всего в усилителе этого сигнала. Используя найденную в интернете схему к этому телевизору, было определено, что это микросхема TDA8359J. У нее девять выводов и расположена она на общем радиаторе – теплоотводе.

На плате она обозначается как D600.

Рис. 17.Рис. 18.Рис. 19. Микросхема TDA8359J (D600 на плате)

Возможно, вышла из строя она, или ее обвязка – резисторы и конденсаторы. Внимательно осматриваем саму микросхему и рядом расположенные элементы на изменение цвета или вздутие. Ничего подобного не видно.

Далее, вытягивает плату поближе, и переворачиваем ее. Здесь видны дорожки и места пайки. Для хорошего результата желательно использовать настольную лампу и лупу.

Рис. 20. Плата с обратной стороны

Также, следует быть внимательным и не касаться мест паек высоковольтного электролитического конденсатора, чтобы не получить разряд.

Можно отверткой закоротить выводы конденсатора, чтобы снять заряд и спокойно работать.

При внимательном осмотре, через лупу, мест пайки ножек микросхемы D600, был найден дефект в виде трещины олова, вокруг вывода микросхемы (см. рисунок 21). Заметить его очень сложно, особенно невооруженным глазом.

Рис. 21. Место пайки ножек микросхемы D600

Такой дефект очень часто встречается в разной технике. Причиной являются: низкое качество олова, утолщенные ножки детали и значительный нагрев при работе. Не зря эта микросхема имеет теплоотвод.

Еще причиной могут быть колебания, и тонкий стеклотекстолит, из которого изготовлена плата. Производитель сэкономил на толщине материала, в итоге имеем такую проблему. Плата действительно легко гнется, что и приводит к трещинам паек, отслоениям дорожек и другим дефектам.

Выходом с такой ситуации становится тщательная пропайка всех ножек микросхемы. Обязательно при пайке использовать флюс. Ни в коем случае не применять кислоту, а только канифоль.

Пропаять можно ножки и других силовых микросхем и массивных компонентов.

Паять выводы процессора без надобности не рекомендуется. Так как они находятся слишком близко, их легко можно перегреть, или закоротить ножки между собой. Потом вернуть все обратно будет очень трудно.

После пайки, ножом или чем-то острым, убираем возможные микросоединения между дорожками платы, особенно там, где производилась работа.

Устанавливаем плату обратно и пробуем включить телевизор. Крышку желательно одеть, следя за тем, чтобы не повредить кинескоп, при этом нужно придерживать сзади разъем Scart, чтобы плата вошла в посадочные места.

Рис. 22. Устанавливаем плату обратно

Как видно на фото, картинка развернулась на всю высоту экрана и это значит, что проблема была, как раз в трещинах на пайке ножек микросхемы кадровой развертки.

Рис. 23. Картинка хорошо отображается, телевизор работает!

Теперь можно прикрутить крышку винтами и пользоваться телевизором дальше.

как устроен кинескоп телеприёмника, способы определения и устранения поломок в нём

Телевизоры, имеющие в своей конструкции кинескопы, давно сменились плазменными и жидкокристаллическими устройствами. Однако есть люди, в домах которых ещё можно увидеть эти приборы. Из-за долгого срока службы они часто выходят из строя, поэтому, несмотря на развитие технологий, ремонт кинескопных телевизоров до сих пор является востребованной услугой.

Устройство кинескопа
Принцип работы
Возможные проблемы
Услуги по ремонту телевизоров

Устройство кинескопа

Роль главной детали в телевизионном приёмнике старого образца выполняет электронно-лучевая трубка (ЭЛТ), называемая кинескопом. Принцип её действия основывается на электронной эмиссии. Механизм такой трубки включает в себя:

электронные пушки;
фокусирующие и отклоняющие катушки;
анодный вывод;
теневую маску для разделения цветных изображений;
слой люминофора с разными зонами свечения.

Кинескоп, изготовленный из стекла, внутри покрывают дискретным люминофором. Покрытие состоит из триад — совокупности трёх точек, каждая из которых соответствует красному, синему и зелёному цвету.

Точка, входящая в триаду, принимает на себя луч, исходящий от конкретной электронной пушки, и начинает испускать свет разной интенсивности. Для достижения необходимого оттенка в конструкцию трубки встраивают специальные металлические решётки теневого, щелевого или апертурного типа.

Принцип работы

Чтобы изображение появилось на экране телевизора, луч, выпущенный электронной пушкой, должен последовательно коснуться всех точек в направлении слева направо и сверху вниз, вызвав их свечение. Скорость распространения луча по экрану должна достигать 75 раз в секунду, иначе точки будут гаснуть. Если скорость снизится до 25 раз в секунду, это вызовет мерцание картинки.

Чтобы лучи, коснувшиеся люминофорного покрытия, отражались от него, на горловину кинескопа крепится система, состоящая из четырёх катушек. Создающееся на них магнитное поле способствует отражению лучей в нужном направлении. Отдельные светящиеся точки складываются в единое изображение под действием управляющих сигналов. За каждое направление движения луча отвечает конкретная развёртка:

строчная обеспечивает прямой горизонтальный ход;
кадровая отвечает за вертикальное движение.

Кроме прямых траекторий имеются зигзагообразные (от верхнего левого к нижнему правому углу монитора) и обратные ходы. За движение в обратном направлении отвечают сигналы с выключенной яркостью.

Основной технической характеристикой кинескопного экрана считается кадровая частота, измеряемая в герцах. Чем она выше, тем устойчивее будет изображение. Произведение частоты вертикальной развёртки на число строк, выводимых в одном кадре, определяет параметр частоты строк в килогерцах.

В зависимости от способа форматирования картинки (построчного или чересстрочного) чётные и нечётные строки могут появляться по очереди либо сразу в течение одного периода кадровой развёртки.

Другой важный параметр — размер люминофорных точек. Он влияет на чёткость выводимого изображения. Чем мельче точки, тем лучше. Чтобы картинка на экране была качественной, расстояние между ними должно составлять 0,26—0,28 мм.

В чёрно-белых телевизорах экран электронно-лучевой труби полностью покрывается люминофором, испускающим только белый свет. Электронный прожектор, закреплённый в горловине трубки, формирует тонкий луч, который производит сканирование экрана по строкам и способствует свечению люминофора. Интенсивность такого свечения регулируется силой видеосигнала, содержащего всю информацию об изображении.

Возможные проблемы

При работе кинескопного телевизора могут возникать разные неполадки. Причина их возникновения кроется в поломке деталей электронно-лучевого механизма.

Выход из строя питающего блока приведёт к тому, что прибор не будет включаться. Для проверки его работоспособности нужно сначала отключить каскад строчной развёртки, выполняющий роль нагрузки, затем впаять в схему бытовую лампу. Отсутствие света в лампе говорит о том, что блок питания неисправен.

Выявление проблем в строчной развёртке осуществляется с применением такой же лампы. Постоянное её свечение сигнализирует о неисправности выходного транзистора. В нормальном состоянии лампа должна вспыхивать и гаснуть.

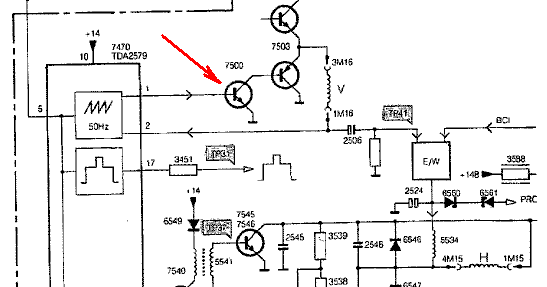

При светящейся горизонтальной полосе следует обратить внимание на развёртку кадров. Чтобы восстановить её работу, потребуется снизить уровень яркости, тем самым защитив люминофорный слой. Дополнительно нужно проверить исправность задающего генератора и выходного каскада. При этом обязательно следует учитывать, что их рабочее напряжение находится в диапазоне 24—28 вольт.

Полное отсутствие свечения чаще всего может быть вызвано проблемами с питанием кинескопа. В процессе диагностики потребуется проверить нить накала и уровень напряжения на ней. Если целостность нити не нарушена, тогда выходом станет наматывание обмотки. Замены трансформатора в этом случае не потребуется.

При проблемах с блоком цветности и видеоусилителем пропадает звук. Противоположная ситуация, когда при наличии звука не будет изображения, означает наличие неполадки в низкочастотном усилителе. Если вместе со звуком исчезнет изображение,

тогда причину стоит искать в неисправно работающем радиоканале, запускающем видеопроцессор и тюнер.

Услуги по ремонту телевизоров

Для устранения неполадок в работе телевизионного приёмника своими силами необходимо иметь соответствующие знания об устройстве и работе кинескопа. Если таких знаний нет, лучше всего обратиться к квалифицированным специалистам. Найти фирму, производящую ремонт ЭЛТ телевизоров, не составит труда.

Большинство таких фирм предоставляет клиентам удобный способ ремонта (в мастерской или на дому) и бесплатную диагностику. Опытные мастера быстро диагностируют проблему и устраняют её, используя для этого качественные детали, рекомендованные производителями телевизоров, и современное оборудование. На все проведённые работы даётся гарантия. Все проблемы, возникшие в период действия гарантийного срока, устраняются бесплатно
