Ремонт насоса «Ручеек» — как правильно разобрать и устранить неполадки

Здесь вы узнаете:

Ремонт насоса «Ручеек» своими руками можно выполнить в домашних условиях, если это небольшая неисправность и при наличии навыков, инструмента и материалов. Предлагаем подробные инструкции.

Технические характеристики насоса «Ручеек»

Несмотря на свою невысокую цену, данный вибрационный насос обладает замечательными эксплуатационно-техническими характеристиками:

• Подача воды по вертикали до 40м.
• Напор по горизонтальному трубопроводу – до 100м.
• Мощность – 3,4 ватта. То есть, для поднятия с десятиметровой глубины 1м3 воды потребуется всего лишь 200 ват электричества.

Принцип действия изделия

При подключении агрегата к источнику электропитания с сетевым напряжением 50 Гц якорь притягивается к сердечнику. Каждые полпериода он отбрасывается амортизатором обратно. Таким образом, за 1 период токовой волны, притяжение якоря происходит дважды. Следовательно, за 1 секунду он притягивается сотню раз. Также наблюдается и частая вибрация поршня, находящегося на штоке с якорем.

Насос Ручеек без корпуса

Благодаря объему, ограниченному клапаном и поршнем, образуется гидравлическая камера. Действия в ней пружинятся за счет упругости перекачиваемой среды, содержащей растворенный воздух, и колебаний поршня. В то время, как вода выталкивается в напорный патрубок, а пружина разжимается-сжимается, клапан обеспечивает вход жидкости и через всасывающие отверстия – ее выход.

Насос Ручеек в комплекте имеет капроновый трос, используемый для его закрепления и монтажа. Трос защищает потребителя от поражения электричеством в случае пробоя изоляции, так как не проводит ток.

Стальной трос применять не рекомендуется, поскольку он перетирает пружины корпуса.

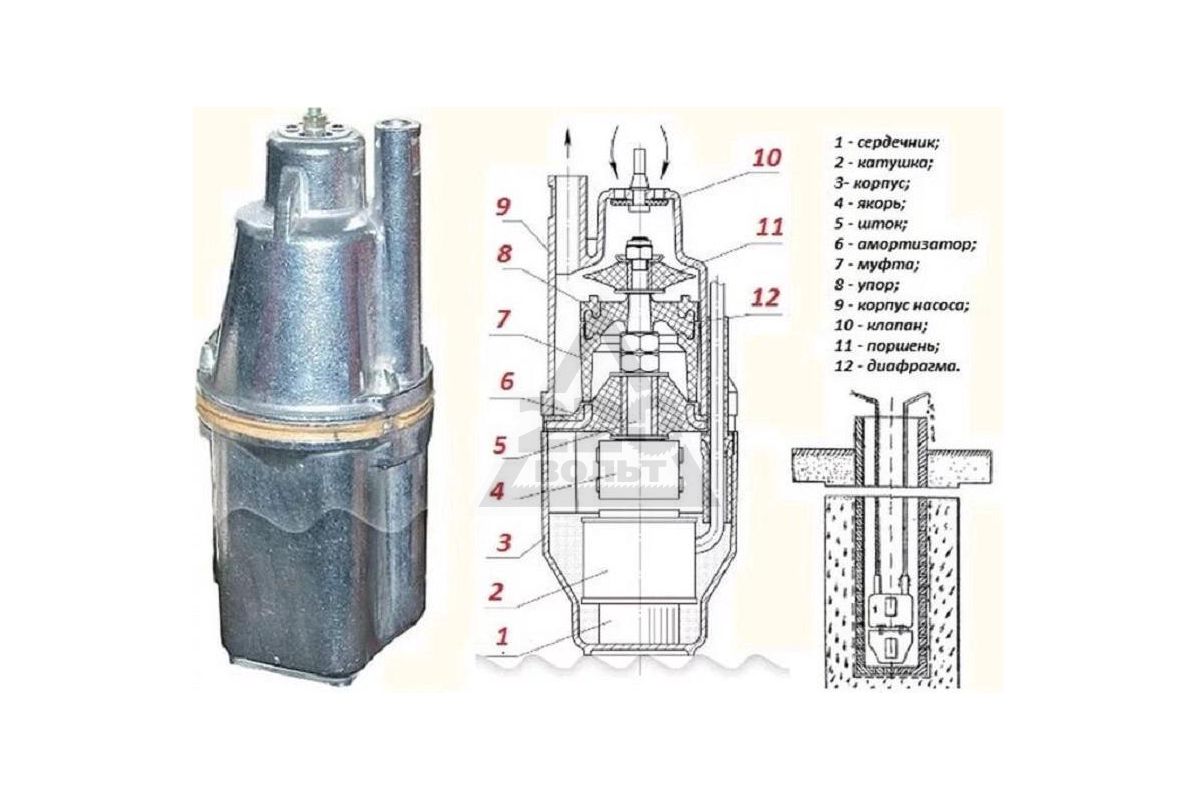

Конструкция насоса «Ручеек»

Вибрационный насос состоит из следующих элементов:

• электромагнит;
• корпус;
• вибратор;
• электропривод;
• фиксатор;
• винты, шайбы, гайки;
• втулка;
• муфта.

Конструкция Ручейка имеет классическую компоновку —  электропривод расположен снизу, а всасывающие отверстия сверху. Это позволяет обеспечить лучшее охлаждение, исключить забор примесей со дна. Агрегат без проблем работает длительное время в погружном состоянии с всасывающими отверстиями открытыми на воздух.

Электромагнит, размещенный под корпусом, формируется из обмотки и сердечника П-образного вида, материал исполнения которого является сталь электротехнической листовки. Обмотку составляют 2 катушки, соединенные последовательно. Катушка и обмотка залиты компаундом, который обеспечивает изоляцию, отвод тепла от катушек и закрепление.

Корпус защищает от механических повреждений, установленный в нем, клапан, роль которого заключается в закрытии входных отверстий. Когда давление отсутствует, жидкость свободно вытекает через специальный зазор диаметром от 0,6 мм до 0,8.

Якорь и шток, запрессованный в нем, формирует вибратор. На штоке размещен амортизатор, резиновая пружина, жестко крепящаяся на валу двумя гайками.

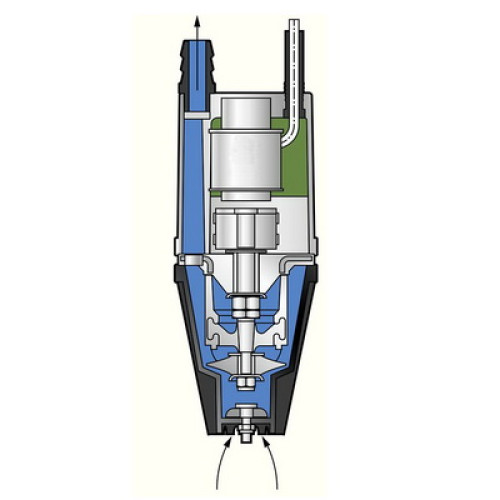

Насос Ручеек в сборе и в разрезе

Внутри амортизатора содержится втулка, ограничивающая сжатие резиновой пружины. Диафрагма, также выполненная из резины, помещена от амортизатора на определенном расстоянии. Ее роль заключается в создании дополнительной опоры для штока и его направлении. Диафрагма еще отделает электрическую и гидравлическую камеры друг от друга.

Разбор насоса

Разборка насоса обычно не вызывает больших трудностей.

После поднятия прибора из скважины, следует продуть выходной штуцер, удалив из насоса остатки воды. На всех стыкуемых деталях аппарата следует нанести метки маркером, чтобы при сборке установить их в точную позицию. Затем приступаем к разборке корпуса, зажав его в тисках за уступы близ винтов. Винты, стягивающие две половины корпуса (4 штуки), следует ослаблять равномерно. После снятия крышки, из корпуса достаётся вибратор – основной рабочий агрегат насоса.

Открутив фиксирующую шайбу, расположенную сверху вибратора, можно разобрать весь узел. Все комплектующие детали нанизываются на центральный шток друг за другом, подобно кольцам на детской пирамидке. Главное – при разборке вибратора запомнить правильную последовательность всех этих деталей. Для этого рекомендуется каждый этап демонтажа запечатлевать на камеру телефона.

Диагностика неполадок

Не допускайте работу насоса “на сухую”! Чтобы предупредить подобные ситуации, систему дополняют блоком автоматики или датчиком сухого хода.

Также требуется регулярно производить профилактические осмотры скважины, при возникновении трения о стенки нужно немедленно поднять насос на поверхность и устранить причину трения путем перемещения насоса.

Для защиты корпуса насоса от механических повреждений необходимо использовать специальное резиновое кольцо, надеваемое перед подвешиванием насоса в колодец или скважину.

Если возникли посторонние шумы и звуки

Насос издает характерный звук, похожий на звон. После разборки, произведите тщательный визуальный осмотр. Если в ходе осмотра обнаружено на поверхности электромагнита отпечаток якоря и черное пятно, это свидетельствует о том, что якорь ударяется о поверхность магнита. Данная неисправность негативно влияет на вибратор и ведет к сгоранию обмотки.

Разборка насоса и необходимые инструменты

Необходимо замерить расстояние от крышки заливки до поверхности магнита. Высота заливки должна равняться 3,9 см, но значение на штангельциркуле – 4,9 см, поскольку толщина планки, расположенной на поверхности заливки, составляет 1 см.

Затем разбирают вибратор, осуществляют замену регулировочной шайбы в соответствии с нормой высоты заливки. Например, если она равна 2,85 см, то потребуется шайба 1,05 см. Большую втулку вставляют в амортизатор, а в поршень – малую. После того, как насос скручен, производят при помощи кернения стопорение винтов.

Следите за тем, чтобы не возник перекос, винты вкручиваете равномерно и плотно, слишком не зажимая, дабы не сократить промежуток между якорем и магнитом. С помощью измерительных приборов проверьте параметры насоса. В случае отсутствия стука, высоте подъема не менее 40 м – вам удалось отремонтировать свой агрегат успешно.

Если насос гудит и не качает

Это наиболее часто встречающаяся жалоба владельцев насосов “Ручеек”: агрегат гудит, но воду не качает и при этом корпус не греется.

Причин неисправности может быть несколько:

1. Ослабление крепежа поршня. Это происходит из-за вибрации и в принципе неизбежно после 2-3-х лет эксплуатации. Применение дополнительных шайб поможет продлить срок службы крепления. Ремонт в этом случае заключается в завинчивании гайки поршня или её замене.
2. Повреждение клапана. Для устранения неполадки необходимо разобрать насос и осмотреть клапан. Он может быть деформирован или прорван попадающим в насос мелким гравием или песчинками. В этом случае также поможет замена резинового клапана на новый, но производить эту замену придётся регулярно 1 раз в 1-2 года в зависимости от интенсивности работы насоса.
3. Износ резинового поршня. Определить можно по снижению объема перекачиваемой воды в сопровождении усиленного гудения насоса. Лечится заменой поврежденной гибкой детали.
4. Плохое крепление амортизатора. При этой поломке амортизатор не выполняет свою функцию, шток болтается и якорь стучит об электромагнит. Ремонт – закручивание и/или замена гаек амортизатора.
5. Обрыв или разрушение штока. Происходит вследствие интенсивных механических воздействий. Это самый сложный случай поломки. Ремонт заключается в полной замене неработающей детали. В этом случае целесообразно будет рассмотреть вариант покупки нового бытового насоса.

Если вы обнаружили, что ваш “Ручеек” гудит, но не качает воду необходимо немедленно отключить его от электросети, поднять на поверхность и искать причину неисправности. Оставлять насос работающим в этом случае нельзя!

Если скрепляющие винты не откручиваются, то их необходимо срезать болгаркой и при сборке заменить новыми, то же самое касается внутренних гаек и винтов крепления.

Если насос греется и сильно гудит

Эта неисправность наиболее часто связана с тем, что оборудование работало без погружения в воду. Ручеек, как и любой другой вибрационный насос, имеет такую конструкцию, при которой охлаждение всех его элементов происходит за счёт перекачиваемой им же жидкости.

При падении уровня воды или её отсутствии агрегат перестаёт охлаждаться и перегревается. Чаще всего в таких условиях выходит из строя электромагнитная часть: перегорает обмотка электромагнита и он полностью теряет свои свойства, а значит, не обеспечивает вибрацию.

Самостоятельно отремонтировать электромагнит сложно, но возможно. Для ремонта вам потребуются следующие инструменты и материалы:

• медный провод для обмотки диаметром 65 мкм;
• трубка ПВХ диаметром 4 мм;
• эпоксидная смола быстрого твердения;
• паяльник и электроплитка;
• намоточный станок;
• молоток, плоская отвёртка;
• средства защиты: маска сварщика и рукавицы.

Ремонтные работы, связанные с использованием паяльника и эпоксидной смолы лучше всего проводить на свежем воздухе. Ни в коем случае не вдыхайте пары смолы, они токсичны и крайне негативно действуют на лёгкие! Работу необходимо производить в перчатках, избегая попадания вещества на кожу.

Не лишним при ремонте электромагнитной части насоса будет помощник, который сможет держать насос в руках при извлечении электромагнита из катушек.

При работе с паяльником необходимо соблюдать меры предосторожности: не допускать попадания искр и нагретых элементов на резиновые детали насоса.

Пошаговая инструкция по ремонту электромагнита погружного насоса “Ручеек”:

1. Разбираем насос и извлекаем электромагнит с катушками при помощи нагревания корпуса электроплиткой. Эпоксидная смола, окружающая электромагнит под воздействием температуры станет мягкой и элемент легко можно достать, аккуратно постукивая агрегат о деревянную колоду.
2. Пока эпоксидная смола не застыла необходимо очистить от её остатков внутреннюю часть насоса.
3. Снимаем электромагнит с катушек при помощи деревянного бруска и молотка. Помощник должен держать электромагнит в руках, а вы наставляете брусок на электромагнит и аккуратно выбивайте его, нанося удары молотком по бруску. Почему элемент необходимо обязательно держать? Это предотвратит раскол катушек, т.к. можно лучше регулировать силу удара.
4. Разматываем сгоревшие обмотки катушек и очищаем уцелевшие части от остатков эпоксидного вещества.
5. Используя намоточный станок, намотайте катушку, чтобы получилось 8-10 слоев, и закрепите последний слой при помощи х/б изоленты. На начало обмотки наденьте трубочку ПВХ, а каркасы катушки закрепите на сердечнике электромагнита.
6. Концы обмоток, находящиеся снаружи зачистите и припаяйте паяльником для получения требуемого соединения. Откусите излишек обмотки.
7. Проведите кабель в корпус насоса через уплотнитель к месту, где должен будет устанавливаться электромагнит. Конец кабеля разделайте на отдельные проводки и зачистите их концы.
8. Скрутите концы кабеля с началом обмоток электромагнита и катушек и припаяйте. Опустите электромагнит с катушками на место, одновременно удаляя излишки кабеля. Для надёжной посадки электромагнита используйте молоток, нанося им аккуратные точечные удары через деревянный брусок.
9. Зажимаем в тиски корпус агрегата и выравниваем его, используя строительный уровень. Размешиваем эпоксидную смолу и заливаем вокруг катушки до верхней кромки электромагнита. Ждём 10-15 минут, чтобы “эпоксидка” заполнила все пустоты.

Для затвердения смолы требуется не менее 24 часов. По истечении этого времени соберите насос и опробуйте его работу, погрузив в емкость с водой.

Учтите, что ремонт электромагнита – это трудоемкий процесс. В большинстве случаев целесообразней приобрести новый насос “Ручеек”, но если есть время и желание, то можно попробовать произвести ремонт своими руками в соответствии с пошаговой инструкцией.

Для быстрого затвердевания рекомендуется использовать эпоксидную смолу, в состав которой входят пластификаторы, можно также добавить их отдельно после разведения смолы

Если насос работает бесшумно

“Ручеек” – не тот насос, который в исправном состоянии работает бесшумно, поэтому отсутствие размеренного гудения должно вас насторожить не меньше, чем излишний шум.

При снижении уровня шума всегда ощутимо снижается напор подаваемой воды. Причина такой неисправности – упало напряжение в электросети ниже минимально допустимого предела, т.е. ниже 180В. При снижении напряжения на 10% производительности насоса уменьшается на 50%.

В этом случае насос необходимо отключить от электропитания и принять меры для установки нормального напряжения, например, использовать специальный стабилизатор.

При слишком большом напряжении в электросети насос “Ручеек” не включается, т.к. срабатывает защита.

Замена истертого и прорванного клапана

Попадание мелких камней и прочих инородных тел часто бывает при использовании насоса для откачки дренажных вод из подвала, прочистки скважины и т.д. Чтобы этого избежать необходимо установить дополнительный мелкосетчатый фильтр, который натягивается на водоприёмную часть насоса, куда засасывается вода.

Если же инородное тело попало внутрь механизма, то, скорее всего, он пройдёт через встроенный фильтр и застрянет у клапана, а т. к. клапан выполнен из водостойкой резины, то через некоторое время он разрушиться.

Признаком разрушения или чрезмерного износа клапана является значительное и нарастающее снижение производительности. Гудение насоса при повреждении клапана, как правило, остается нормальным.

Ремонт насоса в этом случае произвести несложно, достаточно заменить резиновый клапан, предварительно разобрав насос. Некоторые пользователи уверяют, что вместо неисправного клапана можно использовать пробку от медицинского флакона. Делать это не рекомендуется, т.к. подобная конструкция не прослужит долго, лучше всего использовать специальный ремкомплект для вибрационного насоса.

При замене резинового клапана рекомендуется произвести также замену всех деталей, входящих в состав ремкоплекта, это позволить продлить срок службы насоса

Профилактика разгерметизации корпуса

Разгерметизация корпуса приводит к ощутимым перебоям с подачей воды. Для ее предотвращения необходимо правильно подобрать габариты насоса для конкретной скважины или колодца. Агрегат в процессе работы не должен соприкасаться со стенками.

Настройка параметров работы насоса

Ремонт вибрационного электронасоса Ручеек, связанный с настройкой рабочих параметров аппарата, нужно производить в следующей последовательности.

1. Наладка положения поршня. Поршень должен располагаться параллельно остальным частям аппарата. Зазор между штоком и втулкой создает перекос поршня. Чтоб убрать перекос надо подмотать шток фольгой. Контроль параллельности производим штангенциркулем.
2. Контроль соосности штока с поршнем. Если произошло смещение, стакан скользит по прокладке и помпа слабо качает. Придать соосность можно закрепив прокладку с входным стаканом, предварительно разобрав и затем собрав корпус.
3. Настройка расстояния от седла до поршня. Это расстояние должно приближаться к 0,5 мм. Регулируют его количеством шайб, имеющих толщину 0,5 мм, одеваемых на шток. Такой допуск нужен для беспрепятственного прохода воздуха при продувке и затем воды в выходной патрубок и перекрытии поршнем отверстия при увеличении давления.

Большое количество шайб приближает поршень к седлу, если продуть ртом воздух не пройдет. При всасывании воздух должен свободно перемещаться.

Правильно отремонтированный, настроенный и собранный погружной вибрационный насос Ручеек при помещении его без шланга в воду должен работать стабильно и выдавать напор 0,2-0,3 м. Напряжение электросети должно соответствовать 220 В, с допуском в 10 В.

Если после проведенных манипуляций насос не работает или его работа не удовлетворяет номинальным показателям, то следует искать причину и устранить поломку, возможно обратившись к помощи специалистов.

Профилактика поломок насосного агрегата

Соблюдая правила эксплуатации, рекомендованные производителями, вы сведёте риск поломки насосного оборудования к минимуму, и оно прослужит вам долгие годы.

Основные правила эксплуатации:

• Не допускать работу насоса без воды.
• Не использовать насос при наличии нестабильного напряжения в электросети.
• Не эксплуатировать насос с повреждённым питающим шнуром или корпусом.
• Не перемещать агрегат за шнур электропитания.
• Не пережимать шланг для повышения напора.
• Не перекачивать воду с грязью, примесями, мусором.

При установке насоса в скважине на него необходимо надеть защитное кольцо из резины, которое предохранит оборудование от ударов о стенки.

Включать/выключать агрегат можно только при помощи штепсельной вилки или двухполюсного выключателя, врезанного в систему стационарной проводки.

Перед началом использования внимательно изучите инструкцию по эксплуатации и соблюдайте рекомендации производителя, это поможет избежать поломок.

В процессе эксплуатации вибрационного насоса “Ручеек” необходимо своевременно производить профилактический смотр и следить за качеством откачиваемой воды. Если вода поступает грязная, то насос необходимо отключить и проверить его положение относительно дна.

Ремонт насоса малыш своими руками: инструкция

Ремонт насоса «Малыш» своими руками

Ремонт насоса «Малыш» своими руками

В среде дачников и владельцев частных домов огромной популярностью пользуются насосные погружные устройства, работающие на вибрационном принципе. Одной из самых распространенных моделей является насос «Малыш». Такие устройства отличаются невысокой стоимостью, но, тем не менее, показывают довольно высокие характеристики, прокачивая воду на значительные дистанции.

Ремонт насоса «Малыш» своими руками

Однако, как любое сложное техническое оборудование такие насосы требуют регулярного обслуживания. В ряде случаев у владельцев насоса «Малыш» может возникнуть вопрос, как сделать насос своими руками, если не срабатывает реле давления насосной станции?При наличии минимальных технологических навыков, большинство ремонтных операций можно сделать в бытовых условиях.

Как устроен бытовой погружной насос «Малыш»?

Содержание статьи

Размещение погружного насосного оборудования

Вибрационные насосы, работающие в погруженном состоянии, обычно работают по инерционному принципу. Это означает, что узлы устройств придают массе жидкости колебательные движения, которые передаются на значительное расстояние.

Возможно, Вас заинтересует информация о том, как провести ремонт насоса водолей своими руками видео

Для того чтобы придать жидкости колебательное движение, в насосном устройстве имеется вибратор, который приводится в движение при помощи электромагнитного оборудования. Все узлы насоса размещаются в корпусе.

Электромагнитное оборудование насоса «Малыш» представляет собой сердечник в виде буквы «П» и катушек с медной проводной обмоткой. Две катушки и сердечник размещаются в корпусе, где фиксируются пластиковой смолой – компаундом. Помимо фиксации устройства, компаунд отводит от катушек с обмотками излишнее тепло и изолирует их от металла корпуса. В состав компаунда, помимо смолы, входит и песок с кварцевым составом, обеспечивающий высокую теплопроводность.

Вибратор представляет собой якорь, перемещающийся под действием электромагнитных сил, с прикрепленным к нему штоком. Для того чтобы вибратор возвращался в исходное состояние, к нему прикрепляется пружина из вулканизированной резины.

Составные части погружного вибрационного насосного устройства

Все основные узлы погружного вибрационного насосного устройства «Малыш» размещаются в металлическом корпусе. В верхней части корпуса расположен клапан, изготовленный из резиновой отливки. Именно резиновый клапан является узлом насоса, наиболее часто выходящим из строя.

Возможно, Вас заинтересует информация-застрял насос

Как работает вибрационное насосное устройство

Чтобы понять, как самостоятельно ремонтировать и обслуживать погружные вибрационные насосные устройства, необходимо разобраться в принципе их работы.

При подключении оборудования к электрической сети якорь под воздействием электромагнитных сил приближается к магниту. Через некоторое время электромагнитная сила притяжения исчезает, а пружина амортизатора, изготовленная из очень упругой резины, возвращает якорь в исходное положение. Такие колебания происходят 50 раз в секунду. Размещенный совместно с якорем поршень, с такой же частотой меняет свое положение.

Между крайними положениями поршневого элемента образуется «гидравлическая камера», в которую поступает двухкомпонентная смесь (вода и растворенный в ней воздух). Данная смесь, в отличие от чистой жидкости, обладает определенной упругостью. Новые порции смеси поступают через входной клапан и выталкиваются через выпускной патрубок, создавая движение воды в трубе или шланге.



Составные части вибрационных погружных насосных устройств

Погружные насосные устройства «Малыш»

Данное оборудование выпускается Бавленским заводом «Электродвигатель». Оборудование представлено несколькими моделями.

1. Модели «Малыш» и «Малыш-К». Характеризуются всасывающими патрубками в нижней части корпуса. Модель с литерой «К» оснащена дополнительно термореле. Стоит отметить, что нижнее расположение патрубков делает насос чувствительным к загрязненной воде. «Сухой ход» такого оборудования может вывести его из строя, так что дополнительная защита в виде термореле позволяет избежать неприятностей.
2. Модель «Малыш-М» имеет всасывающий патрубок в верхней части. Если глубина вашего водоема невелика, то такое устройство можно расположить горизонтально.
3. Модель «Малыш-3» обладает компактным сечением, позволяющим располагать устройства в трубах с диаметром 8 сантиметров (3 дюйма).

Насос «Малыш» в стандартной комплектации

Для размещения насосных устройств в колодцах и скважинах, они комплектуются тросом из капрона. Синтетический трос позволяет избежать удара пользователя током при нарушении герметичности металлической оболочки устройства.

При подключении насоса минимальная величина внутреннего сечения шланга или трубопровода не должна быть менее 19 мм. При несоблюдении этих требований, устройство может перегреться и выйти из строя.



Геометрические размеры насоса «Малыш»

Цены на насос Малыш

насос Малыш

Как своими руками починить насосное устройство «Малыш»

Видео — Ремонт насоса «Малыш»

Как разобрать и собрать вибрационное насосное устройство «Малыш»?

1. Перед началом разборки оборудования сделайте насечки на корпусе, отметив взаимное положение частей насоса.
2. Винты, соединяющие части корпуса насоса, снимаются последовательно. Каждый винт по очереди ослабляется на несколько оборотов. Для облегчения демонтажа части корпуса в районе уступов под фиксирующие винты можно временно сжать тисками. Чтобы упростить последующие работы по регламентному обслуживанию, замените обычные винты на аналогичные (под внутренний шестигранный ключ) или на болты с перпендикулярными прорезями на головках.
3. Установите поршневой диск строго параллельно его седлу, соблюдая соосность этих узлов. Контролируется параллельность постоянным измерением штангенциркулем дистанции от края поршня до прокладки. Отсутствие параллельности может вызвать гровер на гайке. Чтоб отрегулировать правильное положение гровера, под него можно подмотать кусок тонкой фольги. Причиной нарушения параллельности может быть изгиб штока. Исправить его наклон можно разворотом прокладки.
4. При сборке насосного устройства «Малыш» обратите внимание на то, чтобы отверстия в резиновой прокладке, расположенные по центру и в верхней части корпуса устройства, совпадали. Можно легко перепутать их взаимное положение, так как эти узлы устройства являются симметричными.
5. Проверить исправность работы насоса можно при опускании его в ведро с водой. При отсутствии шланга он выдает из выходного патрубка струю жидкости высотой до 30 сантиметров.

Заливаем новый компаунд

Одной из наиболее частых поломок насосов модели «Малыш» является отслоение эпоксидного компаунда от корпуса устройства. Это происходит вследствие неравномерности расширения алюминиевого корпуса и пластика компаунда при нагревании.

1. Поднимите насос из скважины или колодца, обесточьте его.
2. Разберите устройство. Как правило, его составные части крепятся на болтах.
3. Маленьким молоточком простучите корпус и установите места отслоения компаунда – на этих участках звук будет звонкий.
4. Извлеките узел с компаундом из корпуса.
5. Нанесите болгаркой на внутреннюю поверхность алюминиевого корпуса насечки в виде сетки. Аналогичные насечки нанесите на узле с компаундом. Глубина канавок должна быть не более 2 миллиметров.
6. Нанесите на внутреннюю поверхность корпуса и узел с компаундом герметик. Лучше использовать вещество для соединения стеклянных поверхностей.
7. Поместите узел с компаундом внутри корпуса, приложив усилие около 300 килограмм.
8. После застывания герметика насос собирается в обратном порядке.

Мембрана на втулочном узле

Проверка правильного положения составных частей насоса

Если вы разобрали насос, проведите ревизию правильного положения его составных частей.

1. Убедитесь, что зазор между поршнем и электромагнитами катушек составляет около 5 миллиметров.
2. Проверьте состояние клапана. Он должен беспрепятственно продуваться в обоих направлениях. На клапане должны отсутствовать видимые повреждения. Для более надежной фиксации клапана законтрите его гайку дополнительной.
3. Убедитесь в отсутствии механических повреждений на поршневом узле. Несмотря на его прочную фиксацию, он должен сохранять некоторую гибкость. Чтобы обеспечить его прочное крепление на втулочном узле, расклепайте гайку на конце. Для надёжности гайку можно законтрить дополнительной.
4. Можете также разобрать втулочный блок. Снимите поршневой узел, демонтируйте шайбу, регулирующую расстояние между втулкой и мембраной (этих шайб может быть несколько). Затем снимите кольцо упора и со стороны поршневого узла извлеките мембрану из прочной резины. Вы увидите цилиндр из алюминия. Прижмите втулочный узел к пружине и демонтируйте цилиндр. При обратной сборке вы сможете отрегулировать зазор, сделав его равным 0,5 см. Зазор изменяется добавлением или снятием шайб с обеих сторон.
5. Отсоединяем шланг от устройства и вывешиваем его в ведре, наполненном водой. Включаем электропитание и проверяем напряжение в сети — оно должно быть зафиксировано в диапазоне 220-240 вольт.
6. Выключаем оборудование и сливаем из насосного устройства воду.
7. Проверяем проходимость клапана. Просто продуваем его ртом. Воздух изо рта должен проходить в клапан свободно, но при повышении напора отверстие должно запираться, при этом вы должны ощущать, что поршневой узел переместился. При продувании в обратном направлении воздушный поток должен проходить без видимых препятствий.

Схема настройки погружного насосного вибрационного устройства «Малыш»

Насос в разобранном виде

Полезный совет: если насосное устройство не продувается в прямом направлении, то исправить этот недостаток можно понижением рабочего напряжения оборудования до 170-200 вольт. Понизить напряжение можно при помощи трансформатора.

Насос «Малыш» работает, но не перекачивает воду

1. Ослабление контргайки в регулировочном винте, расположенном в месте забора воды. Покрутите винт, изменяя эффективность работы насоса.
2. Повреждение качающей манжеты из резины. Увидеть эту неисправность можно только после разборки устройства. Внешне этот узел выглядит как пара блюдец, расположенных донцами друг к другу. Их диаметр около 4 сантиметров. Стоят такие манжеты копейки и продаются в специализированных магазинах.
3. Поломка качающего штока. Это довольно серьезная неисправность. Он запрессован в соседний узел и поменять его без специализированного оборудования крайне затруднительно. Отремонтировать такую поломку можно, имея в своем распоряжении второй неисправный насос – донор.

Чтобы более подробно ознакомиться с процедурой разборки, ремонта и настройки погружных вибрационных устройств модели «Малыш», вы можете посмотреть обучающий видеоурок.

Видео — Ремонт насоса «Малыш» своими руками

Ремонт насоса «Малыш» своими руками

Составные части погружного вибрационного насосного устройства

Составные части вибрационных погружных насосных устройств

Ремонт насоса «Малыш» своими руками

Размещение погружного насосного оборудования

Насос «Малыш» в стандартной комплектации

Геометрические размеры насоса «Малыш»

Мембрана на втулочном узле

Насос в разобранном виде

Ремонт вибрационного насоса своими руками: неисправности

Содержание

Вибрационные насосы имеют давнюю историю, поэтому их модификаций существует огромное количество. Каждый производитель вносит свои особенности в конструкцию изделия, но время и условия эксплуатации все также приводят к неизбежной поломке или полному выходу из строя.

Разнообразие поломок велико, но существует всего несколько основных существенно влияющих на качество и ровность работы насоса. Поняв принципы работы и устройство, несложный ремонт вибрационного насоса можно выполнить своими руками.

Вибрационный насос: назначение, устройство и принцип действия

Вибрационные насосы слабее центробежных, менее надежны, но имеют свои позитивные стороны. Они гораздо дешевле по стоимости и обслуживанию, их проще заменить и отремонтировать. А также они менее избирательны к качеству воды и ее содержанию, поэтому нашли свое применение на дачных участках и частных угодьях для откачки воды из колодца и перекачивания ее на небольшие расстояния.

Чтоб выполнить любой ремонт вибрационного насоса, необходимо знать и ориентироваться в его устройстве. Ведь зная принципы работы, можно с большой точностью определить причины неисправности лишь по звуку работы или по производимых действиях.

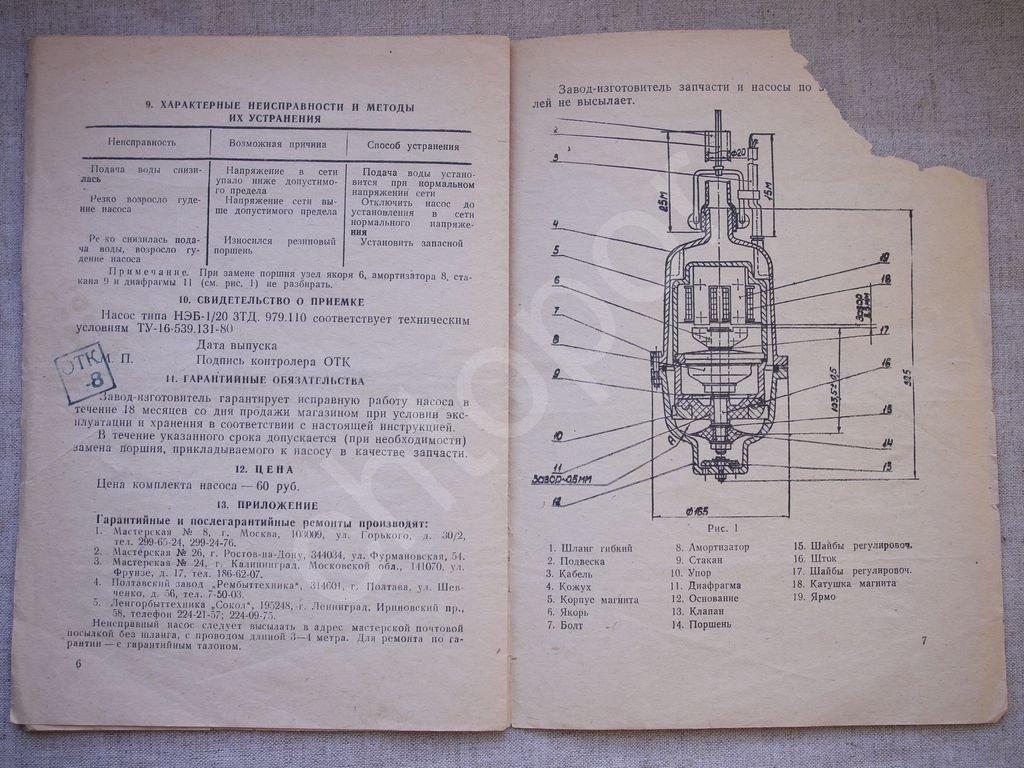

Из чего состоит вибрационный насос?

Погружной насос с вибрационным принципом действия комплектуется из следующих элементов:

• ударостойкий герметичный корпус;
• приводящий в действие насос электромотор;
• рабочий поршень;
• электромагнит большой мощности;
• дополнительные сменные конструктивные элементы: амортизатор, диафрагма и т.д.

Работа электронасоса основывается на действии электромагнитного поля, с помощью которого приводится в движение рабочий поршень. Из-за созданной им разницы давлений вода поступает в рабочую камеру и передается в подсоединений патрубок или шланг водопроводной системы.
к меню ↑

Ремонт насоса своими руками

Очень часто погружные вибронасосы перестают работать, имея незначительную поломку, устранить которую можно самостоятельно, а, порой, очень быстро, без вмешательства платных специалистов. Поэтому следует знать, как определить неисправность и, как при этом ведет себя свой же электроприбор.

Характерной особенностью ремонта приспособления является то, что после замены испорченных элементов необходима дополнительная их регулировка. Например, после замены резиновой клапанной системы, насос не выдает номинальной мощности или же вообще отказывается качать. В этом случае, помогает простая регулировка клапанов, установка их в правильное положение, определение правильности их открывания и закрывания.
к меню ↑

Как настроить вибрационный электронасос?

Перед тем как пользователь наполнился решительностью разобрать неработающее изделие, следует произвести ряд простых манипуляций для установки предварительного диагноза:

• закрепить насос в емкости с водой, освободив исходящий патрубок. Включив приспособление в электросеть, проверить уровень напряжения, который должен быть в диапазоне от 200 до 240 В.
• при нормальных показателях, следует выключить насос и слить воду. После подуть ртом в выходной патрубок. Верно настроенный аппарат поддается продуванию, но при сильном продувании – запирается с ходом рабочего поршня внутри. И наоборот, со всасыванием воздуха, последний должен свободно проходить внутри.

  Вибрационный насос с нижним забором

С неправильной настройкой, когда воздух через насос не продувается,но со всасыванием проходит, насос может работать при пониженном напряжении менее 200 В.

Перед началом активных действий по разборке корпуса насоса следует оставить метки на стыках для правильной сборки в дальнейшем.

Принцип работы насосного оборудования диктует контроль трех важных параметров обратной сборки с указанным порядком:

1. Осевое совпадение поршня и седла. Скольжение входного стакана по прокладке очень мешает достичь этого при сборе насоса, но несоосность не позволит работать насосу в принципе.
2. Поршень должен находится на некотором расстоянии от его седла. Величина этого зазора должна не превышать 0,5 мм, но быть больше от 0. Регулировать зазор можно с помощью регулировочных шайб. Правильное расстояние дает возможность прохода воздуха в выходной патрубок для воды, а при большей силе вдувания — поршню закрывать канал.
3. Необходимо соблюдать параллельность поршневого диска с его седлом – их оси также должны быть параллельны.

Случаи не параллельности:

• большой зазор между поршневой втулкой и штоком. Такая проблема может не только влиять на регулировку, но и вызывать вибрацию работающего агрегата. Как уменьшить большой зазор? Достаточно заменить либо втулку, либо шток, а народным методом является уплотнение штока подручным материалом, например, фольгой.
• изогнут шток. В таком случае, проблему исправить вряд ли удастся, но, возможно, параллельность достигнется путем разворачивания прокладки до 180⁰.

Верно замененный элемент конструкции и правильно собранный электронасос с погружением в воду дает струю не менее 30 см в высоту и работает без перерывов с напряжением до 240 В. Уменьшение напряжения изменяет звук работы насоса и может снижать производительность.
к меню ↑

Как разобрать вибрационный электронасос?

Значительно облегчает разборку помещение агрегата в тиски. Зажав губками выступы корпуса, стяжные болты поддадутся быстрее, но ослаблять их нужно по очереди и понемногу. Аналогично проводится сбор после ремонта.

Сборка вибрационного насоса Ручеек

Если насос долгое время находился в погруженном состоянии, скорее всего, стяжные болты быстро не поддадутся – следует применить проникающую смазку и проделать шлицевые прорези в головках болтов. В крайнем случае, следует аккуратно срезать головки болтов для рассоединения корпусных частей приспособления.
к меню ↑

Какие возможные неисправности вибрационных насосов?

Рассмотрим подробнее симптомы неисправности вибрационных насосов, способы их выявления и устранения своими руками.
к меню ↑

Электронасос гудит (работает), но воду не подает или делает это очень слабо

Причин такого поведения насоса может быть несколько:

1. Расположенные поверх амортизатора крепящие гайки прослаблены. При отвинчивании гаек амортизатор может немного двигаться по отношению к штоку и движения штока будут совершатся вхолостую.  Для устранения проблемы в работе насоса следует зафиксировать амортизатор, зажать до упора гайки и законтрить их, чтоб избежать повторения в будущем.
2. Механически поврежден резиновый клапан. Причиной может оказаться износ в результате долгой работы либо негативное воздействие абразивных частичек, перекачиваемых с водой, или банальный его прорыв. Решением этой ситуации есть замена износившейся детали.
3. Самым плохим вариантом образовавшейся неисправности является обрыв штока. Починка или замена штока с его деформациями, практически, невозможна. С таким развитием дел покупка нового насоса будет наилучшим выходом из ситуации.

к меню ↑

Проблемы с электропитанием

С подключением насоса к питающей сети греется и обугливается кабельное соединение, выбивает электропробки, отключается защитный автомат.

Разборка вибрационного насоса

Такой результат зачастую вызван двумя причинами:

1. Неисправность питающего кабеля. Для проверки используется тестер, который укажет на целостность подключаемых жил и соответственно он ли причина срабатывания электрозащиты. Замена кабеля насосного оборудования возможна, но не у всех моделей. В некоторых вариантах запитывающий кабель залит изолирующим компаундом и поменять его не представляется возможным.
2. Сгоревшая обмотка якоря. Ремонт обмотки требует особых умений и знаний, поэтому обычному пользователю проводить ее замену нецелесообразно. Но все же ремонт ее возможен путем перемотки либо же заменой на новую.

к меню ↑

Перегревание электронасоса с одновременной значительной вибрацией

При включенном аппарате он всегда должен находится в воде, т.к. перекачиваемая жидкость отводит производимое им тепло. В случаях отсутствия охладителя насос резко начинает греться, что может привести к необратимым поломкам. Корпус насоса расширяется и от него отстает специальная заливка, которая держит электромагнит. «Лязганье» электромагнита становится основой вибрационного процесса. Если работа на сухую продлится достаточно долго, то неизбежно произойдет полное отслоение магнита и поршень двигаться не сможет.

Поломка такого типа одна из самых тяжелых, и проведение ремонта своими руками требует немалого терпения.

Сперва пользователь разбирает насос, отделяя электрическую часть изделия. Затем постукивая по корпусу, наверняка, определяетнезакреплённость электромагнита. Вынув насос из корпусной оболочки, необходимо маленькой шлиф-машинкой нарезать небольшие канавки в хаотическом порядкена внутренней поверхности корпуса и на самом агрегате.

Винты при сборке рекомендуется заменять на новые

После проделанной работы необходимо покрыть корпус оконным герметиком или качественным сильным клеем и запрессовать электромагнит. После высыхания конструкции можно проделать обратную сборку.

Избежать поломки помогает встроенное в корпус термореле, которое отключит электропитание насоса при сильном нагреве или коротком замыкании. Модели оборудованные такой защитой стоят дороже, но служат дольше.
к меню ↑

Насос создает маленький напор и почти не качает

Насос работает в таком режиме по причине малого зазора между поршнем и его седлом, если нет другой причины из выше рассмотренных.

Восстанавливает работу дополнительная шайба на поршневой шток. С помощью шайб можно снизить или повысить производительность в пределах заявленных характеристик.

Следует также помнить, что насосное оборудование является электрическим и соблюдение условий техники безопасности с ним обязательно.
к меню ↑

ОБЗОР И РЕМОНТ ВИБРАЦИОННОГО НАСОСА (ВИДЕО)

 Главная страница » Насосы

Временный комплект для ремонта зубов Ремонтный комплект «Сделай сам». Отсутствие до 40 зубов — Walmart.com

«,» tooltipToggleOffText «:» Переключите переключатель, чтобы получить

БЕСПЛАТНАЯ доставка на следующий день!

«,» tooltipDuration «:» 5 «,» tempUnavailableMessage «:» Скоро вернусь! «,» TempUnavailableTooltipText «:»

Мы прилагаем все усилия, чтобы снова начать работу.

• Временно приостановлено в связи с высоким спросом.
• Продолжайте проверять наличие.

«,» hightlightTwoDayDelivery «:» false «,» locationAlwaysElposed «:» false «,» implicitOptin «:» false «,» highlightTwoDayDelivery «:» false «,» isTwoDayDeliveryTextEnabled «:» true «,» useTestingApi » «,» ndCookieExpirationTime «:» 30 «},» typeahead «: {» debounceTime «:» 100 «,» isHighlightTypeahead «:» true «,» shouldApplyBiggerFontSizeAndCursorWithPadding «:» true «,» isBackgroundGreyoutEnabled} «:» false » locationApi «: {» locationUrl «:» https: // www.walmart.com/account/api/location»,»hubStorePages»:»home,search,browse»,»enableHubStore»:»false»},»perimeterX»:{«isEnabled»:»true»},»oneApp «: {«drop2»: «true», «hfdrop2»: «true», «heartingCacheDuration»: «60000», «hearting»: «true»}, «feedback»: {«showFeedbackSuccessSnackbar»: «true», «feedbackSnackbarDuration» : «3000»}, «webWorker»: {«enableGetAll»: «false», «getAllTtl»: «

0″}, «search»: {«searchUrl»: «/ search /», «enabled»: «false» , «tooltipText»: «

Сообщите нам, что вам нужно

«, «tooltipDuration»: 5000, «nudgeTimePeriod»: 10000}}}, «uiConfig»: {«webappPrefix»: «», «artifactId»: «верхний колонтитул -app «,» applicationVersion «:» 20. 0,42 «,» applicationSha «:» b0b214d15367c6464bb2ff184c24c271bef207a1 «,» applicationName «:» верхний колонтитул «,» узел «:» b72c6b9a-3ca8-4c66-b1dc-a178ab7a2ca4 «,» a2 «prod:» oneOpsEnv «:» prod-a «,» profile «:» PROD «,» basePath «:» / globalnav «,» origin «:» https://www.walmart.com «,» apiPath «:» / header- нижний колонтитул / электрод / api «,» loggerUrl «:» / заголовок-нижний колонтитул / электрод / api / logger «,» storeFinderApi «: {» storeFinderUrl «:» / store / ajax / primary-flyout «},» searchTypeAheadApi «: { «searchTypeAheadUrl»: «/ search / autocomplete / v1 /», «enableUpdate»: false, «typeaheadApiUrl»: «/ typeahead / v2 / complete», «taSkipProxy»: false}, «emailSignupApi»: {«emailSignupUrl»: » / account / electro / account / api / subscribe «},» feedbackApi «: {» fixedFeedbackSubmitUrl «:» / customer-survey / submit «},» logging «: {» logInterval «: 1000,» isLoggingAPIEnabled «: true,» isQuimbyLoggingFetchEnabled «: true,» isLoggingFetchEnabled «: true,» isLoggingCacheStatsEnabled «: true},» env «:» production «},» envInfo «: {» APP_SHA «:» b0b214d15367c6464cb2ff18beonc «:» APP0. 42-b0b214 «},» expoCookies «: {}}

Foster The People — Pumped Up Kicks текст и перевод песни

У Роберта быстрая рука
Он осмотрит комнату
Он не расскажет вам свой план
У него скрученная сигарета
Высунув рот
Он парень-ковбой

Да, он нашел шестизарядный пистолет
В туалете своего отца, мальчик, в коробке забавных вещей
Я даже не знаю, что
Но он идет за тобой, да, он идет за тобой

Все другие дети с накачанными ногами
Тебе лучше бегать, лучше бегать, убегать от моего пистолета
Все остальные дети с накачанными ногами
Тебе лучше бегать, лучше бегать, быстрее моей пули

Все остальные дети с накачкой вверх ногами
Тебе лучше бегать, лучше бегать, убегать от моего пистолета
Все остальные дети с накачанными ногами
Тебе лучше бегать, лучше бегать, быстрее моей пули

Папа работает длинный день
Он приходит домой поздно, он возвращается домой поздно
И он приносит мне сюрприз
Потому что ужин на кухне, и он весь в льду

Я ждал долго
Да, ловкость моей руки теперь — спусковой крючок
Я рассуждаю с моя сигарета
Затем скажите: «У тебя волосы в огне, ты, должно быть, потерял ум, да? »

Все остальные дети с накачанными ногами
Тебе лучше бегать, лучше бегать, убегать от моего пистолета
Все остальные дети с накачанными ногами
Тебе лучше бегать, лучше бегать, быстрее моей пули

Все остальные дети с накачанными ногами
Тебе лучше бегать, лучше бегать, убегать от моего пистолета
Все остальные дети с накачанными ногами
Тебе лучше бегать, лучше бегать, быстрее моей пули

Беги, беги, беги, беги, ру- ru-ru-run, run, run
Ru-ru-ru-run, run, run, run
Ru-ru-ru-run, run, run, run, run, run

[Свист]

Все остальные дети с накачанными ногами
Тебе лучше бегать, лучше бегать, убегать от моего пистолета
Все остальные дети с накачанными ногами
Тебе лучше бегать, лучше бегать, быстрее моей пули

Все остальные дети с накачанные пинки
Тебе лучше беги, лучше беги, убегай от моего пистолета
Все остальные дети с накачанными ногами
Лучше беги, лучше беги, быстрее r, чем моя пуля

Все остальные дети с накачанными ногами
Тебе лучше бегать, лучше бегать, убегать от моего пистолета
Все остальные дети с накачанными ногами
Тебе лучше бегать, лучше бегать, быстрее моей пули

Ремонт детей по лучшей цене — Отличные предложения по ремонту детей от глобальных продавцов детских товаров

Отличные новости !!! Вы попали в нужное место для ремонта детей. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший детский ремонт в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили своего ребенка на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в ремонте детей и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг, и предыдущие клиенты часто оставляют комментарии, описывающие свой опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, мы думаем, вы сможете приобрести kid repair по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

.
