Ремонт настенного газового котла своими руками: Особенности ремонта настенных газовых двухконтурных котлов своими руками

обслуживание отопительных газовых котлов, примеры на фото и видео

Содержание:

1. Устройство газовых котлов
2. Самостоятельный ремонт газовых котлов

Газовые котлы являются широко распространенным отопительным оборудованием, что вовсе не удивительно – стоят они недорого, да и цена топлива невысока. Из соображений безопасности, обслуживание и ремонт газовых котлов должен производиться исключительно специалистами. Но в отдаленных населенных пунктах приезда мастеров можно ожидать длительное время. Разумеется, что зимой дом выстынет уже за день, поэтому недельное ожидание специалистов не может радовать. В таких случаях данная статья поможет сделать ремонт газового котла своими руками.

В случае необходимости можно осуществить ремонт газового котла своими руками, если дело не касается газовой трубы и автоматики.

Устройство газовых котлов

Газовое отопительное оборудование является сложной системой.

Контроль над работой осуществляется комплексом устройств, об особенностях которых нужно знать перед тем, как приступать к ремонту. Как выглядят газовые котлы, можно посмотреть на фото.

Главные элементы системы безопасности:

1. Датчики тяги (рассчитаны на температуру 75 градусов). С помощью данного устройства удается следить за состоянием дымохода. Если отвод дыма происходит нормально, то температура воздуха повышается и датчик срабатывает. В дополнение к датчику тяги приобретается сигнализатор загазованности.
2. Маностат используется для защиты турбированных газовых приборов от недостаточного отведения продуктов сгорания, что происходит при засорении теплообменника или дымохода.
3. Электрод контроля пламени выключает отопительный котел, если обнаруживается отсутствие огня.
4. Предельный термостат применяется для контроля над температурой теплоносителя в системе отопления. Датчик перегрева при закипании воды отключает котел.
5. Подрывной клапан необходим для контроля давления. Если оно превышает допустимый показатель, происходит порционный выброс излишка теплоносителя.

Если неправильно или вовсе не работают газовые котлы отопления ремонт можно производить только в том случае, когда поломка не относится к автоматике безопасности.

Самостоятельный ремонт газовых котлов

Прежде чем начать ремонт газового котла своими руками, необходимо выявить причину поломки. Выходить из строя могут разные элементы отопительного оборудования. Чаще всего причинами поломок являются: нарушение требований эксплуатации, низкое качество деталей, удары.

Энергозависимые котлы часто выходят из строя из-за сброса настроек. Поэтому ремонт теплоагрегата нужно начинать с проверки настроек и наличия разомкнутых контактов. Выполняя поиск неисправностей, прибор включают на полную мощность в режиме «Зима».

Ремонт отопительных газовых котлов начинается именно с этого шага.

Устранение неисправностей:

1. Если насос не работает, то может потребоваться: либо замена кабеля, либо самого устройства (прочитайте также: «Устройство газового котла отопления и принцип работы»).
2. В случае, если газ не поступает к горелке, то нужно убедиться в том, что газопровод не засорен, газовый кран открыт, и все в порядке с подачей напряжения. Если же все нормально, но проблема остается, то, скорее всего, придется сменить электронную плату.
3. В сильный мороз могут отключаться параллельные котлы из-за возникновения на дымоходе наледи. В результате намерзания льда и проблем с выходом газа прибор автоматически отключается, и включить его снова невозможно. В данном случае необходимо удалить с дымовой решетки лед.

Ремонт газового отопления своими силами возможен далеко не всегда, и лишь в том случае, если неисправности простые и заметные. Со сложными поломками смогут справиться лишь специалисты. Также не следует забывать о том, что газовые котлы являются опасным оборудованием, поэтому обращаться с ними нужно осторожно, и ни в коем случае не пытаться самостоятельно отремонтировать газовую трубу и элементы безопасности.

Видео о ремонте газового котла своими руками:

Ремонт газовых котлов своими руками: инструкции по ремонту

Любой газовый котел, который выпускается сегодня – это весьма сложное технологическое оборудование. Если соблюдать все правила эксплуатации и должным образом ухаживать за состоянием котла, то он может надежно послужить не один десяток лет. Тем не менее у самого дорогостоящего, брендового оборудования есть определенный рабочий ресурс, и когда он исчерпывается, неизбежно начинает проявляться какая-нибудь поломка.

Владея знаниями об основных причинах возникновения неисправностей и о способах их устранения, каждый взрослый человек может отремонтировать газовый котел без помощи профессиональных специалистов. Эту роботу моно назвать достаточно кропотливой, несомненно ответственной, однако обычно – она весьма несложна. Для тех, кто ищет специалистов, которые помогут в ремонте газовых котлов, мы дадим сразу ссылочку, рекомендуем. Ниже мы рассмотрим инструкции по ремонту газового котла своими руками.

Допустимо ли восстановление газового котла без специалистов?

У типичного газового котла все элементы конструкции условно объединены в три группы:
• горелка;
• блоки, которые отвечают за безопасность;
• узел теплообмена, оснащенный вентилятором, циркуляционным насосом, и многими другими элементами.

В упрощенной схеме этот механизм выглядит таким образом:

При большей детализации картины мы можем выявить в оборудовании пар десятков разного рода деталей.

Во время ремонта основной риск безопасности возникает из-за возможной утечки газа. Причиной этому может быть неправильный ремонт, демонтаж или монтаж оборудования с функциями подачи топлива.

Из-за этого лучше, чтобы эти конструктивные части ремонтировал специалист. Кроме того, не допускается самостоятельное устранение неисправностей в электронном оборудовании газового котла. Автоматическая система достаточно специфическая, и если не обладать соответствующей квалификацией, корректно восстановить такого вида оборудование на практике является невозможным.

И все же, если у вас не хватает опыта, обслуживание котлов отопления и ремонт газовых колонок лучше поручить профессионалам.

Что можно ремонтировать самостоятельно

Все же остальные детали и узлы могут быть отремонтированы своими силами – к примеру:
• Промывку теплообменника проводят ручным способом. Сначала демонтируют блок, затем его правильно ставят на место. Эти операции могут проводиться, не прибегая к монтажу – используя насосы.

• Очистку дымохода делают тогда, когда возникают проблемы с тягой. Здесь засорения удаляются механическими или химическим способом.

• Вентилятор наддува ремонтируют, смазывая его подшипники – для этого берут техническое масло.

В общем, газовые котлы могут ремонтироваться лишь тогда, когда их части имеют механические повреждения или они засорены. Все это легко обнаружить визуально или по запаху.

В остальных случаях неисправности являются более глубокими, и они устраняются исключительно профессиональными специалистами.

Газовый котел может сломаться по таким основным причинам:
• Из-за перепадов электроэнергии – особенно актуальным этот вопрос является в отдаленных населенных пунктах. В современном оборудовании всегда присутствуют стабилизаторы и накопители энергии, что обеспечивает работу системы на протяжении определенного периода времени, когда в центральной электросети электроэнергия пропадает. Но если таких устройств нету, необходимо позаботиться об их приобретении и установке.

• Вода низкого качества – проблема проявляется тогда, когда котел служит источником не только теплого воздуха, но и горячей воды, используемой в бытовых целях – здесь речь идет о двухконтурном газовом котле. Для оборудования вредна не вода, а соли, которые в ней содержатся – они делают воду более жесткой. В высокой концентрации такие вещества могут стать причиной поломки котла уже через два или один сезон. Как этого избежать – просто установите правильные фильтры.

• Ошибки установки – следствием плохого монтажа могут стать серьезные неустранимые поломки и выход из строя всей системы. Поэтому установкой должны заниматься только специалисты соответствующей квалификации.

Распространенные поломки – таблица

Поломки, которые встречаются в газовых котлах наиболее часто, описаны в таблице ниже:

Как очистить теплообменник

Для этого используется специально предназначенный для этого раствор соляной кислоты. Его можно купить в магазинах отопительного оборудования. Очистку делают для основного теплообменника настенного газового котла и теплообменника приготовления горячей воды. Солевые отложения накапливаются здесь из-за малого сечения каналов такого оборудования.

Водяная рубашка напольного газового котла обычно не очищается. Чтобы очистить теплообменник, проводится демонтаж теплообменника. Кожух котла нужно снять, подводящие трубки к обменнику открутить, но перед этим из котла слить воду.

Теплообменник следует вынуть из котла, это делается в резиновых перчатках и с пластиковой емкостью, в которую собирается отработанная кислота. Это весьма простая операция – в теплообменник нужно налить кислотный раствор, пока он не заполнится. При засорении накипью будет активно выделяться пена. Обменник оставляем на 10–15 минут.

Отработавшая кислота сливается в резервуар, после свежую кислоту снова заливаем в то же место. Опять ждем, выливаем кислоту и промываем, используя уже проточную воду. Затем следует одеть отрезок шланга на близ расположенный водоразборный кран и пролить обменник водой. Снова заполняем его кислотой – если пена активно не выделяется, а во время полива его водой значительное сопротивление протоку не наблюдается, тогда можно считать, что мы теплообменник промыли, и он может быть смонтирован – все действия выполняем в обратной последовательности.

Очистить горелку от нагара

Как очистить горелку от нагара мы уже рассмотрели, но если нагар очень сильный, то одной механической чисткой здесь можно не справиться. При таком сценарии воспользуемся специальными химическими средствами. Порекомендовать что-нибудь конкретное нет смысла, так как все варианты весьма эффективны. Для очистки на грязную поверхность наносится средство, выдерживается в течение некоторого времени, после чего отслоившийся нагар отслаивается. Чтобы узнать в подробностях процесс очистки, нужно читать инструкцию средства перед покупкой.

Если случай особо тяжелый – к примеру, если на горелку попадает теплоноситель, она целиком снимается с котла и погружается в очищающий раствор на несколько часов. После горелка извлекается и прогревается в огне переносной газовой горелки. Раствор наносится снова, и потом остатки нагара удаляются металлическим ершом или щеткой.

Проверяем дымоотводящий канал

Для этого используем зеркало. Оно вводится под канал под малым углом – та зеркало отражает свет в конце дымохода. Чтобы было удобнее, небольшое зеркало фиксируем на селфи-держателе для смартфонов.

Как ремонтируют двухконтурный котел своими силами

Чаще всего нужно следить за состоянием двухконтурного котла, так как он работает в усиленном режиме. Такое оборудование отапливает помещение и сохраняет горячую воду для бытовых потребностей.

Как ремонтировать настенный газовый котел можно наглядно увидеть здесь:

Если не работает вентилятор наддува

Проблемное место вентилятора – подшипники. В случае уменьшения предусмотренного числа оборотов вентилятора котла неисправность следует как можно быстрее устранить. Это делается так – задняя часть вентилятора снимается, извлекается статор, и смазываются подшипники. Отличный вариант для этого – машинное масло, но в идеале лучше смазывать углеродным составом, который обладает термостойкостью.

Вентилятор может некорректно работать также из-за межвиткового замыкания. Чтобы устранить эту неисправность, обязательно вызывайте специалиста. Статор следует сдать в ремонт, чтобы заменить обмотку, или установить на его место новый.

Если причина поломки – в дымоходе

Достаточно часто различные неполадки в работе газовых отопительных котлов возникают из-за чрезмерной засоренности коаксиального дымоотвода.

Ремонт газовых котлов своими руками

Дымоход нужно снят и тщательно очистить все его поверхности от сажи. В результате вы не только восстановите эффективность системы. Кроме этого будет увеличен коэффициент полезного действия отопительного котла, а значит – он станет более экономичным.

Все рассмотренные нами части котла рекомендуется периодически проверять на предмет исправного состояния. Нужно придерживаться рекомендаций профилактики, которые описаны в документации к вашему газовому котлу, и если возникает неисправность любой сложности – своевременно ее устранять.

Установка настенного газового котла: Установка своими руками

Дома по определению должно быть тепло. Она может быть обеспечена различными способами. Однако предусмотрительный хозяин стремится сделать это максимально эффективно и экономично. Среди таких вариантов – установка настенного газового котла. И это вполне оправдано, так как газовое отопление очень выгодно, а оборудование довольно просто в эксплуатации и монтаже.

Если вы тоже стали задумываться о приобретении настенного котла, то обязательно прочитайте наш материал. В нем мы постараемся максимально подробно рассказать вам о принципах работы такого оборудования и видах настенных устройств. А также рассмотрим все нюансы подключения такой системы.

Содержание статьи:

• Принцип работы настенного газового котла
• Разновидности настенных устройств
  • Группа №1 — устройства с открытой камерой сгорания
  • Группа №2 — устройства с закрытой камера сгорания
• Возможна ли самостоятельная установка?
• С чего начать установку?
• Требования котельной
• Поэтапный монтаж оборудования
  • Этап №1 — Подготовка настенного крепления
  • Этап №2 — подключение труб отопления
  • Этап №3 — подключение к водяному контуру
  • Этап №4 — подключение к газовой магистрали
  • Этап №5 — подключение к электрической сети
  • Этап №6 — обустройство выхода дымохода
  • Этап №7 — подготовка к первому пуску
• Выводы и полезное видео по теме

Принцип работы настенного газового котла

Монтаж и подключение нагревателя зависит на его тип. Поэтому нужно точно понимать, как работает устройство и с какими его разновидностями иметь дело.

Any — компактное устройство с максимальной мощностью 42 кВт.

Настенные газовые котлы — мощные малогабаритные устройства, обеспечивающие помещения теплом и горячей водой

К основным элементам системы относятся:

1. Горелка газовая . Он подает газ в камеру, где происходит процесс горения. С помощью форсунок топливо распределяется максимально равномерно. Современные модулируемые горелки могут поддерживать заданную температуру и регулировать мощность пламени.
2. Теплообменник , по которому движется теплоноситель. Лучший КПД медного устройства. В конденсационных котлах таких элементов может быть два.
3. Расширительный бачок . Предназначен для компенсации избытка воды в результате нагрева.
4. Циркуляционный насос . Мощные модели могут иметь два таких элемента.
5. Автоматика котла или система устройств, задачей которых является поддержание заданной температуры в отапливаемом помещении. Может включать приборы, работающие от электричества или энергонезависимые.
6. Устройства, контролирующие и регулирующие работу котла .
7. Вентилятор . Используется только в турбированных моделях.
8. Система безопасности . Останавливает котел в опасных ситуациях.

Современные модели дополнительно оснащены системами самодиагностики, способными определить около 90% неисправностей котла. Отображается номер диагностированного сбоя, который оперативно исправляет мастер из сервиса.

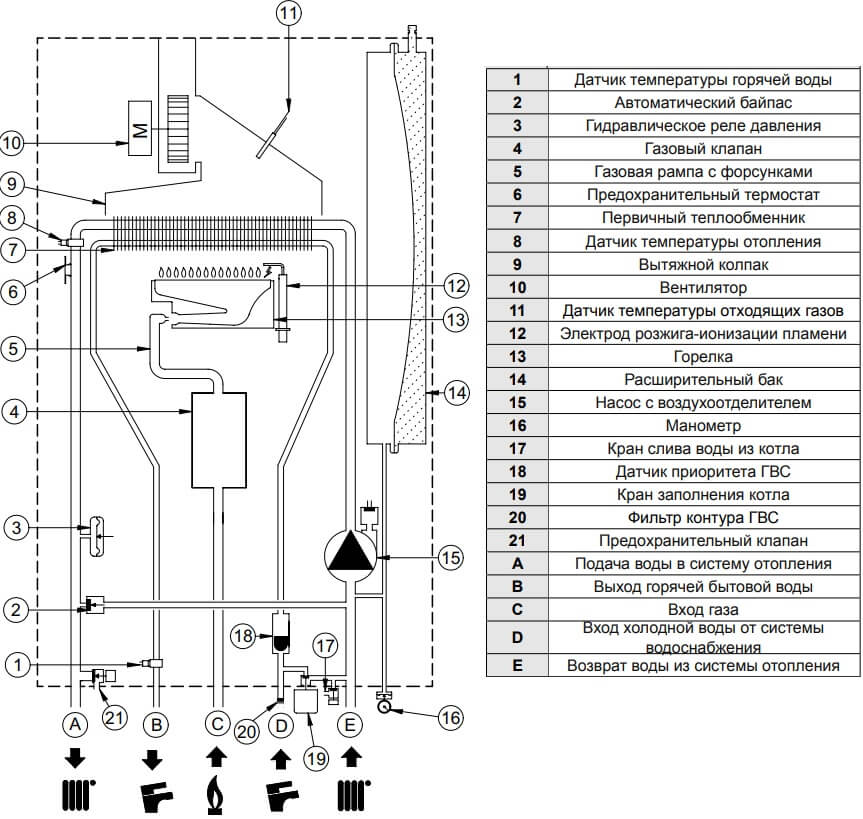

На рисунке представлена ​​схема двухконтурного настенного газового котла с закрытой камерой сгорания

Разновидности настенных приборов

По своему функциональному назначению газовые отопительные агрегаты делятся на две группы:

• Одноконтурные. Предназначен только для обогрева. Они подключаются к контуру отопления и нагревают теплоноситель. Организация подачи горячей воды в этом случае осуществляется путем установки электрического или газового водонагревателя любого типа.
• Байпас. Отапливают помещение и дают горячую воду. В котел встроен дополнительный контур для нагрева воды. Технологическая особенность устройства – невозможность одновременного нагрева воды и обогрева помещений.

Приоритетное действие — нагрев воды, нагрев в это время прекращается. Учитывая, что воду можно нагреть быстро, котел довольно эффективно отапливает здание.

Если в задачи газового агрегата планируется включить и нагрев теплоносителя, и подачу горячей воды, то лучше приобрести двухконтурный котел. Они бывают с одним или двумя теплообменниками. При оснащении двумя могут одновременно обслуживаться два контура

По способу сжигания топлива все устройства делятся на следующие две группы.

Группа № 1 — приборы с открытой камерой сгорания

Такие приборы еще называют обогревателями с естественной тягой. Кислород, необходимый для горения, берут из помещения, в котором находится прибор.

Для отвода продуктов сгорания им необходим традиционный дымоход. Таким образом, обязательным требованием при установке такого котла является обустройство хорошей вентиляции.

Если обогреватель монтируется в жилом доме, здесь должна быть оборудована высокопроизводительная приточная вентиляция.

Лучшим вариантом установки каменки с открытой топкой считается наличие отдельного помещения, так называемой топки, где она размещается.

Системы с естественной вентиляцией достаточно популярны благодаря своей дешевизне и энергонезависимости.

На рисунке схематически изображены котлы с открытой и закрытой горелками

Группа № 2 — аппараты с закрытой камерой сгорания

Турбированные аппараты оснащены закрытой камерой сгорания. Воздух, без которого процесс горения невозможен, берут с улицы. Для этого устройства оснащаются дымоходами коаксиального типа.

Такой дымоход выполнен в виде конструкции из двух труб, одна из которых вложена в другую. Через внутреннюю трубу продукты сгорания выводятся наружу.

При этом уличный воздух поступает в обратном направлении через зазор между двумя трубами. Понятно, что котлы с закрытой топкой не влияют на состав воздуха в помещении, что позволяет оборудовать их даже в жилых комнатах.

В этом случае необходимо оборудовать коаксиальную дымоходную систему, которая отличается более высокой стоимостью и более сложным монтажом по сравнению с отдельным традиционным дымоходом.

Возможна ли самостоятельная установка?

Своими руками можно осуществить монтаж настенного газового котла самых простых модификаций. Такие как одноконтурные устройства с открытой камерой сгорания.

Для их установки потребуется подключить систему отопления, провести газ и организовать дымоход. Однако некоторые производители котлов в технической документации на свою продукцию указывают, что монтаж должен производиться только специалистами.

Установка и подключение газового котла – ответственная и достаточно сложная работа. Многие производители отопительного оборудования требуют для этого профессионалов.

В этом случае запрещается самостоятельная сборка даже самых простых моделей. Таким образом, если планируется, что оборудование будет установлено самостоятельно, перед его приобретением необходимо убедиться, что производитель разрешает это.

Проверку правильности установки и подключение устройства к газопроводу должен проводить только специалист со специальным допуском.

Кроме того, представитель газовой службы должен также оформить разрешение на эксплуатацию установленного оборудования. Без этого владельца самостоятельно установленной и работающей техники ждут серьезные штрафы.

Таким образом, без приглашения специалистов можно только подключить устройство к системе отопления и к водопроводу. Причем делать это желательно только при наличии определенного опыта.

Настенные газовые котлы устанавливаются в автономных схемах отопления принудительного типа с естественной циркуляцией теплоносителя

С чего начать установку?

В первую очередь необходимо подготовить документацию, которая необходима для установки . Начните с инициализации. Его можно запустить только в том случае, если к нему подведен газопровод.

Затем собственник подает заявление в соответствующие службы, в котором указывает необходимый ему объем потребления газа в месяц или год. В случае удовлетворительного ответа на заявление подходящий к помещению газопровод обязательно оборудуется счетчиком.

Прежде чем приступить к монтажу оборудования, необходимо разработать и утвердить проект монтажа. Все пункты, которые должны соблюдаться в точности

Собственник получает разрешительную документацию и технические условия, на основании которых должен быть разработан проект подключения оборудования.

Последняя включает в себя схему прокладки газовых труб от нагревателя до места ввода в магистраль и все условия монтажа оборудования. Разработанный проект должен быть одобрен газовой службой.

Вместе с проектом собственник помещения, в котором будет установлен котел, предоставляет сертификат соответствия и техпаспорт приобретаемого оборудования, экспертное заключение о его соответствии всем требованиям безопасности и инструкцию по эксплуатации.

Только после утверждения проекта можно приступать к установке обогревателя. При этом должны быть четко соблюдены все пункты проектной документации.

Фотогалерея

Фото

На трубе подачи газа к оборудованию должен быть установлен запорный вентиль, перекрывающий подачу голубого топлива после остановки установки

Перед каждой трубой, входящей в настенный газовый котел, должна быть установлена ​​запорная арматура для перекрытия подачи воды

Настенный газовый агрегат может быть установлен в котельной, температура в которой не должна ниже 5º

Стены, прилегающие к блоку, должны быть выполнены из огнеупорных материалов. Котел подвешивается на кронштейны так, чтобы между кожухом и стеной оставалось не менее 2 см, включая боковые стороны

Непосредственный контакт настенного котла с горючими стенами запрещается. Если другого выхода нет, то стену за котлом необходимо оборудовать негорючей панелью

Между газовой плитой и установленным проточным настенным оборудованием должно быть не менее 10 см

Расстояние между мойкой и проточным настенным газовым котлом не может быть менее 30 см. Расстояние до смесителя от выхода котла через трубу не менее 1 м

В помещении с установленным газовым котлом должна эффективно работать система естественной или искусственной вентиляции

Запорный кран подачи газа котел

Расположение газового котла в котельной

Стена, прилегающая к котлу

Настенный котел в деревянном доме

Регулируемое расположение относительно печи

Особенности установки мойки

Решетка вентиляционная внутренняя

Бо илер требования к помещению

Газовое оборудование классифицируется как взрывопожароопасное. Поэтому к помещению, в котором он будет установлен, предъявляются особые требования.

В первую очередь должно быть естественное освещение. При этом на каждый кубометр помещения должно приходиться не менее 0,03 кв. м оконных проемов без рамы, то есть только остекление. Окно должно быть оборудовано форточкой.

Стена, на которой устанавливается газовый котел, должна быть отделана негорючими материалами

Еще одним обязательным условием является наличие , который может обеспечить изменение объема воздуха помещения в пределах 3-х раз за один час. Таким образом, загазованность помещения можно свести к минимуму.

Также от объема помещения, в котором он будет установлен, зависит. Оборудование мощностью 30 кВт и ниже можно разместить в 7,5 куб. м котельная.

Фотогалерея

Фото

Газовые котлы для настенного монтажа оснащены собственной группой безопасности, циркуляционным насосом и малым расширительным баком

За счет наличия группы безопасности, прерывающей подачу газа в случае нарушения нормального режима работы, для этого типа оборудования нет необходимости выделять отдельное помещение

Настенные разновидности газовых котлов обычно устанавливаются в санузлах, совмещенных санузлах, кухнях, холлах загородных домов и т.д.

Однако следует учесть, что помещение должно свободно проветриваться. В квартирах дымоход должен быть подключен к коллективному дымоходу, а в частном доме должен быть выведен за пределы здания

Настенный газовый агрегат на кухне

Отдельное помещение для агрегата

Настенный газовый котел в ванной комнате

Правильно установленный агрегат

Для отопительных приборов, мощность которых варьируется от 30 до 60 кВт, потребуется топочный объем 13,5 м. куб. м и выше. Если обогреватель будет размещаться в квартире, то обычно его устанавливают на кухне.

Это возможно при соблюдении всех требований СНиП. Важный нюанс: в этом случае суммарная теплоотдача от всех отопительных приборов на кухне не должна превышать 150 кВт.

Согласно нормам установки настенных газовых котлов, для улучшения воздухообмена в кухонной двери необходимо сделать отверстие площадью не менее 0,02 кв.м и закрыть его решеткой.

Специалисты рекомендуют для установки в многоквартирном доме только оборудование с закрытой топкой, оборудованной . В кухнях 7,5 куб. м и меньше запрещается устанавливать более одного отопительного прибора.

Требования к установке газового отопительного оборудования регламентированы СП-41-104-2000 и СНиП 42-01-2002. Соблюдение норм монтажа обеспечивает безопасную эксплуатацию

В частных домах для газовых котлов рекомендуется выделять помещение, отделенное от жилых помещений несгораемыми сплошными перегородками.

Оптимально, чтобы материалы, используемые для отделки помещений, имели огнестойкость не менее 45 минут. Желательно, чтобы планировка помещений исключала быстрое распространение пламени на жилые помещения.

Газовый котел можно крепить только на прочном основании. Перегородки из фанеры или гипсокартона для этих целей не подойдут. Стена, на которой будет располагаться обогреватель, должна быть отделана огнеупорными материалами.

Если это не так, под котел монтируется негорючая подложка. Минимальное расстояние от устройства до несущих конструкций 0,5 м до потолка или стен и 0,8 м до пола.

На фото один из вариантов подключения настенного газового котла

Пошаговая установка оборудования

Перед установкой необходимо распаковать новенький котел и сделать проверку комплектности поставки. Наличие деталей проверяется по инструкции по эксплуатации, которая должна быть приложена к устройству.

Если какой-либо элемент отсутствует, немедленно свяжитесь с поставщиком. Еще один нюанс. Котел должен иметь идеальный внешний вид без вмятин, сколов и следов ремонта. Если это не так, нужно звонить продавцам.

Важно убедиться, что технические данные, указанные в техническом паспорте отопительного прибора, в точности совпадают с данными на самом приборе. Кроме того, они должны соответствовать номерам, указанным в инструкции по эксплуатации устройства.

Непосредственно перед началом монтажа необходимо промыть трубы котла, в которых может находиться различный мусор, попавший внутрь при изготовлении устройства и его транспортировке.

Монтаж газового котла предусматривает подключение труб отопления, водопровода и газопровода, а также обустройство дымохода

Также рекомендуется промыть и . После завершения подготовки можно приступать к установке.

Особенности и порядок его проведения определяют особенности оборудования: количество задействованных контуров и тип камеры сгорания.

Чаще всего в домах ставят двухконтурные устройства с закрытой топкой. Мы подробно рассмотрим установку именно такой модификации.

Этап № 1 — Подготовка настенного крепления

Для крепления газовых котлов используется специальный кронштейн, который должен быть в комплекте с устройством. Для крепления к стене используются надежные крепления. Их следует подбирать под материал, из которого сделана стена.

Возможно, те, что поставляются производителем вместе с обогревателем, не подойдут. Тогда вам нужно будет выбрать и приобрести другие.

Задача кронштейна – выдержать вес котла и дополнительного оборудования, а также обеспечить ему ровное, точно выверенное положение без перекосов.

Для точной разметки стены можно использовать бумажный трафарет, который обычно идет в комплекте с котлом. С ее помощью можно легко наметить отверстия для крепежа.

После этого крепится кронштейн и на него подвешивается котел.

Трубы отопления присоединяются к соответствующим трубам газового оборудования. Определить их расположение можно по фото

Этап №2 — подключение труб отопления

В зависимости от типа системы отопления, а она может быть или , количество труб, подключаемых к котлу, может варьироваться. В любом случае начнем со снятия заглушек с патрубков устройства.

Для защиты котла от попадания частиц грязи из теплотрассы рекомендуется установить сетчатый фильтр на входе обратки.

Если вода в системе жесткая или по другим параметрам не соответствует требованиям, заявленным производителем отопительных приборов, стоит позаботиться об установке дополнительного очистного оборудования.

Это могут быть, например, дозаторы полифосфатов. Если этого не сделать, устройство быстро сломается. Все соединения должны быть выполнены с соблюдением всех норм и правил.

Требуется герметизация. Для этого используются специальные герметики: традиционная краска или пакля или современные резьбовые уплотнители. Кроме того, специалисты рекомендуют обязательную установку запорной арматуры на подаче и обратке.

Это необходимо для облегчения ремонта котла в случае его выхода из строя. Кроме того, фитинги помогут предотвратить возможное завоздушивание радиаторов.

Фильтр водяной — элемент, который необходимо установить при подключении газового котла к водяному контуру

Этап №3 — подключение к водяному контуру

Эти работы практически аналогичны подключению труб отопления. Основное отличие заключается в используемых кранах и диаметре труб.

Подача холодной воды должна быть оборудована фильтром, что исключит возможность попадания загрязнений в водонагреватель. В противном случае оборудование придет в негодность.

Краны для отключения котла от подачи воды должны быть с разъемными соединениями.

Такие модели еще называют «американками». Они значительно упрощают монтаж, а в случае непредвиденных ситуаций дают возможность быстро заменить изношенный кран.

Необходимо помнить, что трубы подачи холодной воды расположены на отопительном приборе с левой стороны относительно центра, трубы подачи горячей воды — справа.

Этап №4 — подключение к газовой магистрали

Эту часть работ должен выполнять только специалист с допуском, так как цена ошибки может быть очень высокой. В любом случае по окончании подключения представитель газовой службы должен проверить его правильность. Он же проведет первый пуск оборудования.

Все операции при самостоятельной работе следует выполнять крайне осторожно. Начинают с соединения ответвлений газовой магистрали с соответствующей трубой на котле.

При присоединении котла к газопроводу для герметизации резьбового соединения можно использовать только паклю, иначе не будет достигнута требуемая герметичность

На кран необходимо установить специальный фильтр, отсекающий подачу газа от линия. Специалисты настоятельно рекомендуют не экономить на этой детали.

Дешевый некачественный фильтр прослужит недолго, что может привести к выходу из строя газового котла. При обустройстве соединения особое внимание следует уделить его герметизации.

Следует понимать, что вес газа намного меньше воздуха, и при недостаточно герметичном соединении он будет сочиться из трубопровода. Последствия могут быть самыми плачевными. Поэтому требуется тщательная герметизация.

Основными материалами для герметизации резьбовых соединений являются краска и пакля, применение уплотнителей типа фум-ленты недопустимо.

После фильтроэлемента устанавливается специальное гибкое соединение. Нужно знать, что использовать для его обустройства резиновые шланги категорически запрещается.

Это связано с тем, что со временем материал, из которого изготовлена ​​деталь, рассыхается и покрывается трещинами, через которые начинает просачиваться газ. Поэтому лучшим выбором для обустройства такого соединения является гофрошланг.

Гофрированный шланг – хороший выбор для подключения устройства к газовой магистрали. Он достаточно прочен, долговечен и не разрушается под действием газа

Для его изготовления берется качественная прочная нержавеющая сталь. Это очень прочный и долговечный материал, который особенно устойчив к повышенной влажности и неблагоприятному воздействию газа.

Шланг крепится к трубе отопителя с помощью накидной гайки. При этом обязательно используется паранитовая прокладка, обеспечивающая необходимую герметизацию соединения.

Этап №5 — подключение к электрической сети

Такая операция необходима только для приборов с закрытой топкой, нуждающихся в электричестве. Она питает вентилятор, отводящий продукты горения, и автоматику, управляющую системой.

Обычно используется стандартная трехпроводная схема подключения. Специалисты рекомендуют подключать котел к сети только через стабилизатор, что позволит избежать скачков напряжения и тем самым продлить срок службы котла.

Если вы проживаете в местности, где часто случаются перебои с электричеством, то дополнительно
желательно приобрести источник бесперебойного питания — это защитит оборудование от резких скачков напряжения

Этап №6 — обустройство выхода дымохода

Проще всего подключить каменку с закрытой топкой к дымоходу. Для них используются специальные коаксиальные трубы. В многоквартирных домах котел должен быть подключен к коллективному дымоходу.

В индивидуальных зданиях дымоход коаксиального типа выводится наружу через стену. Высота подвеса трубы в данном случае большого значения не имеет, так как встроенный вентилятор создает необходимую тягу.

Устройства с открытой топкой необходимо подключать к индивидуальному дымоходу. Котел соединяется с ним трубой нужного сечения.

Материал для ее изготовления выбирается таким образом, чтобы деталь была устойчива к воздействию продуктов горения, высокой температуры и механического износа.

Проверить герметичность соединения газовой трубы можно с помощью мыльного раствора. Утечка газа будет проявляться появлением пузырей

Перед началом работ необходимо убедиться в отсутствии в дымоходе копоти, монтажного мусора и т.п. При установке дымохода его следует располагать с небольшим уклоном в сторону газового котла.

На выходе из устройства устанавливается вертикальный отрезок трубы, длина его до поворота должна быть равна не менее чем двум диаметрам трубы. Общая длина соединения с дымоходом должна быть минимальной.

Этап №7 — подготовка к первому пуску

Перед пробным пуском система отопления заполняется водой. Жидкость нагнетается до давления 2 атмосферы. Вода перекачивается как можно медленнее, чтобы удалить максимальное количество воздуха, скопившегося внутри.

Кроме того, система проверяется на герметичность. Все негерметичные соединения должны быть немедленно герметизированы.

Для выявления недостаточно герметичных соединений на газопроводе разведите мыльный раствор и смажьте им все соединения. Тогда смотри.

В некачественных участках появятся пузырьки воздуха. Все обнаруженные неисправности следует устранить и провести повторную проверку. Первый пуск оборудования должен производиться только в присутствии представителя газовой службы.

Выводы и полезное видео по теме

В видео подробно описаны нормативные требования по установке газовых настенных котлов:

В видео рассказывается о схеме подключения настенного котла:

В видео демонстрируется процесс установки настенного котла :

Установка газового отопительного агрегата – ответственная и достаточно сложная операция, от качества ее выполнения зависит безопасность всех проживающих в доме. Поэтому представители газовых служб настоятельно не рекомендуют делать это самостоятельно. .

Да и производители отопительных приборов настаивают на этом. Поэтому даже опытным домашним мастерам лучше обратиться за помощью к профессионалам, что гарантирует долгую, а главное безопасную работу устройства.

Пожалуйста, оставляйте свои комментарии, если у вас есть вопросы по теме статьи. А может, вам самим приходилось сталкиваться с установкой газостенового оборудования и вам есть, что посоветовать нашим читателям?

Установка газового котла своими руками

• Варианты самостоятельной установки
• Требования к установке
• Установка двухконтурного газового котла своими руками
• Настенный газовый котел своими руками
• Видеоматериал

Многие собственники задумываются об установке автономного газового отопления. Это касается как частных домов, так и квартир в многоэтажках. По удобству и комфорту в доме центральное отопление уступает автономному. К сожалению, часто бывает так, что микроклимат в квартире с центральным отоплением зимой, мягко говоря, оставляет желать лучшего. Но нельзя забывать, что установка газового котла своими руками – дело очень серьезное. За ее решение стоит браться, если у вас достаточно средств для приобретения необходимого оборудования, и если жилье подходит по техническим условиям для установки котла. И еще одно условие, которое потребуется для установки газового оборудования – это крепкие нервы. Придется пройти инстанции, чтобы получить необходимый пакет разрешений.

к оглавлению ↑

Варианты самостоятельной установки

К сожалению или к счастью, подавляющее большинство моделей котлов устанавливается специализированными компаниями. Наверное, к счастью, ведь профессионалы выполнят задачу качественно и быстро, с гарантией безопасности. Для самостоятельной установки такие варианты доступны.

Простейший водонагреватель

Проще говоря, это знакомый еще с советских времен водонагреватель. Основными его элементами являются горелка и теплообменник. Подключить устройство к водопроводу и газоснабжению, вывести выхлоп с продуктами сгорания в дымоход, и колонка готова к работе. Если, конечно, не будет оформлен весь пакет разрешительной документации. Иначе — не пройти немаленький штраф.

Домашняя котельная

Полностью автоматизированный двухконтурный котел настолько прост в установке, что все работы займут не больше времени, чем установка простой колонки. Автоматизация – это не просто минимум времени на установку. Задает температуру нагрева воды в зависимости от микроклимата в помещении, минимизирует нагрев воды, когда никого нет дома.

Важно! При сравнении с устройствами, оснащенными ручной или полуавтоматической регулировкой, расход газа в автоматизированной котельной меньше от 30 до 70 %. Недостатком такой системы является ее зависимость от подачи электроэнергии. При отключении электроэнергии система автоматически переходит в минимальный режим. Выход из этой ситуации – организация гарантированного электроснабжения.

к оглавлению ↑

Требования к установке

Независимо от того, обеспечивает котел отопления горячей водой или нет, место его установки должно отвечать следующим требованиям:

• Необходимо выделить отдельное помещение (котельную) для устройство площадью не менее 4 м2. Минимальная высота потолка 2,5 м. Таким образом, минимальный объем помещения составляет 10 м3.

Важно! В нормативной документации фигурирует рисунок 8. Есть ли здесь какое-то несоответствие? Оказывается, нет: 8 кубометров — это количество свободного объема.

• Минимальная ширина дверцы в топке 0,8м. Комната должна быть оборудована открывающимся окном.
• Не использовать горючие отделочные материалы и подвесные потолки в котельной.
• Убедитесь, что у вас сквозной, ничем не закрытый продукт. Его площадь составляет от 8 см2 на 1 кВт котла.
• Для отвода продуктов сгорания необходимо оборудовать специальный дымоход. Не используйте вентиляционные каналы для отвода продуктов горения.
• Максимальная длина горизонтального участка дымохода в топке 3,0 м. Максимальное количество углов поворота 3.
• Выход дымохода должен быть направлен вертикально. Высота возвышения над высшей точкой фронтона 1,0 м.
• Для изготовления газохода необходимо использовать материалы, устойчивые к агрессивным средам и высоким температурам.
• На пол под котлом укладывается лист металла размерами 1,0х1,0 м.
• Горизонтальные трубы выполняются с положительным уклоном, но не более 5 мм на 1,0 м трубы.
• В самой высокой точке системы необходимо установить расширительный бак и воздушный клапан.
• Степень надежности системы отопления должна быть такой, чтобы ее можно было опрессовать под давлением 1,8 атмосферы.

Требования к установке котла своими руками или с помощью профессионалов достаточно строгие, но газ требует повышенной безопасности. Поэтому нельзя устанавливать котел на газовом топливе, даже водогрейный, в таких случаях:

• В блоке «Хрущевка», где нет магистрального газохода.
• Если на кухне установлен подвесной потолок (с ним никогда не захочется расставаться) или полностью укомплектованная антресоль.
• В неприватизированной квартире можно рассчитывать на бойлер горячей воды. Если выделить помещение под печь, перепланировки не избежать. И только хозяин квартиры сможет провести перепланировку.

В остальных случаях, если речь идет о квартире в многоквартирном доме, можно установить водогрейный или настенный котел отопления. Могут возникнуть проблемы с установкой напольного блока. Установка газового напольного котла в частном доме доставляет гораздо меньше проблем. Выделить помещение для печи в этом случае намного проще.

к оглавлению ↑

Установка двухконтурного газового котла своими руками

Уличный прибор имеет значительный вес. Поэтому предварительно необходимо подготовить помещение к оборудованию:

1. Залить пол стяжкой, обработать поверхность негорючим составом, еще раз проверить, чтобы поверхность пола была идеально ровной.
2. Стены также покрыты негорючим составом. Если этого сделать нельзя, нужно отодвинуть устройство от стены не менее чем на 10 см.

Монтаж системы отопления с напольным котлом включает в себя следующие элементы:

• Коллектор.
• Расширительный бачок.
• Котел.
• Водяной пистолет.

Провести все работы намного проще, если предварительно составить эскизный проект установки газового котла отопления, в котором указаны все места для установки оборудования:

• В соответствии с проектом производится разметка выполняется, а затем делаются крепежные отверстия. На этом же этапе целесообразно произвести подключение к теплым полам или трубам, которые идут к радиаторам отопления.
• Если котел навесной, подключиться к трубам гораздо сложнее. Поэтому лучше выполнить эти работы заранее.
• После этого прибор выдвигается на намеченное место и подключается к газоходу.
• Последним шагом является подключение группы безопасности и подключение к оставшемуся жгуту.

к оглавлению ↑

Настенный газовый котел своими руками

Если у вас есть опыт навешивания шкафов, то установка настенного устройства не составит труда. Необходимо, чтобы стена, предназначенная для установки котла, была закреплена на необходимой высоте. В основном установка газового настенного котла отопления своими руками осуществляется на монтажную плиту, закрепленную на необходимой высоте. К монтажной пластине желательно закрепить лист негорючего материала толщиной около 3 мм. Минимальное расстояние от котла до оборудования других типов 200 мм.

Важно! Современные модификации настенных котлов отличаются нижним типом подключения к системам отопления и водоснабжения.
