монтаж своими руками, как сделать, пошаговая схема

Самостоятельная прокладка новой электропроводки требует грамотного подхода и аккуратности. Перед началом непосредственного монтажа чертится схема электропроводки. В частном доме это особенно актуально, так как ошибки при прокладке способны привести к пожароопасной ситуации. Нарисованная схема электроснабжения поможет быстро и точно устранить возникшие в будущем повреждения или провести модернизацию домашней сети.

  • Требования к проводке в частном доме
  • Этапы выполнения электропроводки
    • Выбор материалов и способ монтажа
    • Построение схемы
    • Прокладка кабеля и установка элементов
    • Проверка на работоспособность

Требования к проводке в частном доме

Электропроводка выполняется в виде объединения проводов и кабелей, а также их креплений и сопутствующих защитных элементов. Монтаж её допускается выполнять как открытого, так и закрытого типа. Открытого типа проводка прокладывается по поверхности стен, потолков или пола с использованием: тросов, роликов, рукавов.

Скрытая электропроводка укладывается в середине различных элементов дома: под полом, в стенах, подвесных потолках или в других монолитных объектах.

Монтаж электропроводки в частном доме своими руками выполняется совсем несложно, если существует чёткая принципиальная схема. При этом все работы проходят намного быстрее и вероятность допуска ошибок меньше. Перед тем как приступить к планированию и составлению схемы, необходимо знать, какие требования предъявляются к монтажу.

Перечень требований устанавливается специальными правилами ПЭУ (правила эксплуатирования электроустановок), которые обязательны для исполнения. Вот основной список:

  • электропроводка на объекте выполняется из проводников с изоляцией, препятствующей горению;
  • монтаж проводов происходит в трубах, металлических рукавах, пластиковых коробах, гофрированных трубках;
  • при использовании металлических каналов, создаётся надёжное их соединение друг с другом;
  • металлические части, участвующие в монтаже, следует непременно заземлить для защиты от изоляционного пробоя;
  • соединения и ответвления проводов выполняются в специально подготовленных местах с простым доступом для ревизии;
  • все соединения проводников происходят при помощи обжимного инструмента, паяльных работ, а также прижимов с использованием винтов или болтов;
  • места соединения и ответвления проводов не должны подвергаться механическому воздействию, вызывающему порыв или излом;
  • части электропроводки, содержащие металл, защищаются от различных факторов среды;
  • цветовое сочетание жил кабеля должно совпадать для однотипных жил;
  • номинальная мощность провода и электрической фурнитуры не должна быть менее 15% от максимальной нагрузки подключённых к нему потребителей;
  • кабель прокладывается с соблюдением вертикали и горизонтали без изгибов.

Этапы выполнения электропроводки

Соблюдение всех требований обеспечит правильность выполненной электропроводки в доме своими руками. Пошаговую схему составления плана можно представить в виде таких операций:

  • выбор материала и его количество;
  • чертёж схемы монтажа;
  • прокладка и установка всех частей электропроводки;
  • проверка работоспособности.

Самостоятельно выполнить пункты несложно. Но перед тем как правильно провести проводку в доме, понадобится выполнить подготовительный этап. Он включает в себя определение мест, в которых будут расположены точки подключения электроприборов и светильников, их количество.

Выбор материалов и способ монтажа

Энергоснабжающая компания подаёт электроэнергию по проложенным линиям с использованием столбов и опор или по силовому кабелю, зарытому в земле. От общей линии происходит ответвление кабеля на электрощит, расположенный на территории частного владения. Ответвление выполняется двухпроводным или трёхпроводным проводом. Соответственно, используется линия двухфазная или трёхфазная. Чаще отводится кабель, содержащий фазу и ноль. На конце этой линии устанавливается электросчётчик. Важно знать, что линия до счётчика полностью принадлежит энергоснабжающей компании, и выполнять какие-либо операции с ней запрещено.

Дальнейшая прокладка линии выполняется уже силами хозяина домовладения самостоятельно или электриком. Сама линия может быть проложена открытым или скрытым видом.

Проводка открытого типа выполняется по поверхности в видимом виде, что одновременно является как недостатком, так и преимуществом. Достоинство в простоте прокладки, свободном доступе к любой части электросети, а недостаток — плохая защищённость от механических повреждений. Кабель, прокладываясь по поверхности, крепится через изоляторы, напоминающие собой грибок.

При этом конструкция розеток, выключателей, распределительных коробов используется накладного вида. Для защиты от повреждений и обеспечения электробезопасности применяются пластиковые короба. Они образовывают канал, в который и укладывается кабель.

Скрытая проводка располагается в выполненных, а после прокладки кабеля заштукатуренных, штробах. Спрятана в напольной стяжке или за фальшь панелями. Электрофурнитура используется внутреннего исполнения. Сам провод, если не прокладывается в бетонной или кирпичной стене, укладывается в металлорукаве. Недостаток в том, что при повреждении провода придётся извлекать его из монолитных конструкций. Возможно, использовать и комбинированный метод, одни участки делая скрытыми, а другие наружными.

Обязательными частями электропроводки в доме будет:

  1. Электрический щиток.
  2. Автоматический выключатель.
  3. Точка подключения электроприбора.
  4. Выключатель.
  5. Распределительная коробка.
  6. Кабель.

Электрический щиток устанавливается такого размера, чтоб в него поместились все вводные элементы. Автоматический выключатель предназначен для быстрого разрыва провода при возникновении аварийной ситуации на линии. Основная его характеристика — значение номинального тока. На сколько ампер понадобится автомат в доме, вычисляется путём суммирования мощности всей планируемой нагрузки, которая может быть включена одновременно в цепь.

При подборе автомата учитывается не только мощность подключаемых приборов, но и качество, а также сечение проложенной электропроводки. Несоответствие сечения кабеля, который будет использоваться для разводки электричества, может привести к его перегреву, в результате чего произойдёт короткое замыкание и пожар.

Сечение провода характеризуется величиной тока, которую он пропускает через себя без ухудшения своих электрофизических свойств. Например, медный провод сечением 1,5 мм/2 выдерживает продолжительную токовую нагрузку в 19 ампер. Поэтому применять автомат на 20 A при таком сечении нельзя, понадобится на 16А.

Распределительная коробка имеет вид пластикового контейнера с крышкой, по бокам которой выполнены отверстия для ввода кабеля. Основная её характеристика — размер и качество материала её изготовления. Выключатели и розетки рассчитываются на ток, не превышающий значения подключённых к ним приборов.

Построение схемы

После выбора материалов и расположения точек подключения электроприборов выполняется чертёж электрической схемы. Лучше всего использовать готовый план дома, на котором изображаются все элементы, участвующие в построении электрической сети.

Для упрощения разводки проводов потребители разделяются на группы, это также поможет распределить нагрузку и позволит сэкономить материалы. Если частный дом имеет много помещений, то на чертеже отдельно изображаются розеточные цепи и освещения. На схеме указывается следующее:

  1. Точки выхода линий с привязкой к поверхностям помещения. Это розетка, выключатель, светильник. В качестве привязки указывается как минимум два размера, например, от пола и края стены.
  2. Прокладка кабеля и установка элементов.
  3. Линии, соответствующие прохождению проводов. Для наглядности лучше выполнять разными цветами и подписывать назначение, марку и сечение закладываемого провода.
  4. Подключение группы к фазе.
  5. Обозначения линиями, за какую часть освещения отвечает определённая кнопка выключателя.

Уходящий со счётчика кабель выходит и коммутируется на щитке распределения. В нём устанавливается ряд автоматической защиты, состоящий из вводного автомата и однополюсных выключателей. В совершенстве каждая электрическая точка оснащается своим автоматом, но по затратам это не невыгодно. Поэтому создаются группы, на каждую из которых устанавливается свой предохранитель.

В середине группы расключение происходит следующим способом.

Силовой провод, выходящий из автомата, разветвляется в коробке распределения на каждую электрическую точку. Такая точка представляет собой место, к которому коммутируется электрический прибор. При этом к розетке подводится провод с двумя или тремя жилами, и подключается она параллельно. Выключатель устанавливается последовательно в разрыв силового провода.

Провод с тремя жилами подразумевает заземление, выполненное по одному из трёх проводов. Присутствие заземление важно, так как на металлических корпусах электрических приборов есть разность потенциалов, например, на холодильнике, чайнике, нагревательном котле и т. д. Это напряжение может быть опасно для жизни в случае пробоя изоляции. Выполненное заземление устраняет эту проблему. Для этого в розетке предусмотрен заземляющий контакт. Фактически это непрерывная связь металлических частей электроприборов с землёй.

Заземление выполняется с помощью контура в виде треугольника, сваренного из толстого металла, имеющего равные стороны.

Контур заземления размещается на расстоянии не более 1 метра от фундамента дома. К треугольнику с помощью болта прикручивается большого сечения провод, другой конец которого подключается к заземляющей планке в щитке.

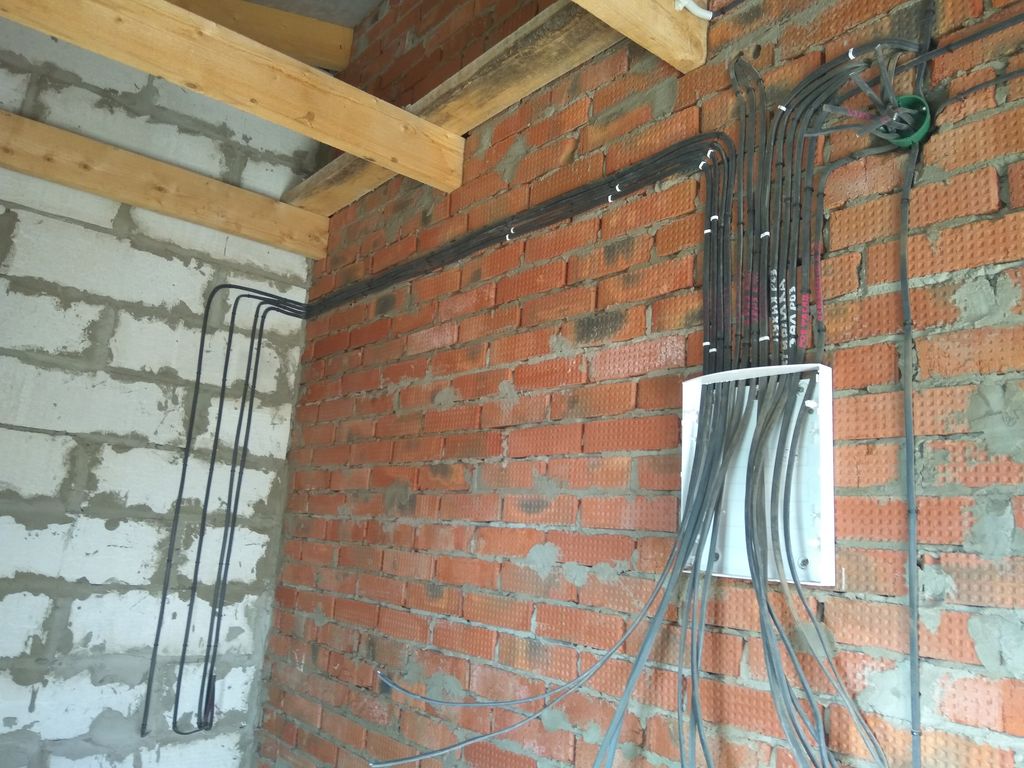

Прокладка кабеля и установка элементов

После составления схемы и закупки материалов происходит монтаж. Главное, соблюдать технику безопасности и в точности следовать начерченной схеме. Вначале по поверхностям стен и потолков проводятся линии, соответствующие прокладке провода. Затем размечаются местоположения электрофурнитуры. При скрытой проводке выполняется: штробление, подготовка углублений для розеток, выключателей, места для щитка. При наружном исполнении на равном расстоянии крепятся держатели кабеля и проделываются отверстия для крепежа накладной фурнитуры.

После прокладки и закрепления кабеля собирается щиток. Для этого на din рейку устанавливается вводный автомат и на каждую группу линий автоматические выключатели. При необходимости добавляется УЗО или вместо вводного ставится дифференциальный автомат. Это такой вид выключателя, сочетающий в себе одновременно функции автоматического выключателя и УЗО. В щитке также устанавливается планка заземления и нулевая.

После установки всех элементов в щитке подсоединяются провода. Общепринято для фазового провода применять коричневый цвет, синий для нулевого и жёлто-белый цвет для заземления. Все соединения происходят с помощью зажимов устройств. В распределительной коробке провода соединяются методом скрутки с дальнейшим изолированием или с помощью зажимов, в розетках и выключателях согласно их устройству.

Проверка на работоспособность

После того как сделана проводка в доме своими руками или с помощью специалиста, её необходимо проверить. Для этого с помощью мультиметр, в режиме прозвонки проверяют целостность проводки, отсутствие короткого замыкания в розетках и выключателях, работоспособность автоматов.

Только после успешной проверки соединяется вводный автомат с клеммами счётчика для подачи в систему электроэнергии. Если есть возможность, то обязательно при подключении отключается автомат, стоящий перед счётчиком. Следует помнить, что напряжение 220 вольт опасно для жизни и работа с ним требует допуска и знаний по защите, поэтому на заключительном этапе лучше пригласить электрика.

Электропроводка в частном доме своими руками: проект и схема разводки

Один из важных и трудоемких процессов ремонта – электропроводка в частном доме. Чтобы выполнить ее самостоятельно, нужно тщательно подготовиться, понимать, какие материалы и инструменты для этого понадобятся, какие меры безопасности соблюдать. Тогда процесс будет не опасен для мастера, а результат даст возможность пользоваться светом и электричеством на протяжении длительного времени проживания в доме.

Достаточное и безопасное электричество в доме – важное условие комфортной жизни в нем.

Необходимые инструменты для работы

Прежде чем выполнять монтаж электропроводки в частном доме своими руками, нужно подготовить все инструменты и материалы, которые будут использоваться в работе. Не имея понятия об электричестве и хотя бы базовых знаний по его распределению внутри дома, сделать все самостоятельно будет довольно трудно. Тщательная подготовка обезопасит и облегчит процесс.

От счетчика должны исходить самые мощные кабеля, выдерживающие необходимую нагрузку.

Разводка электропроводки в частном доме выполняется с помощью таких инструментов:

  • пассатижи;
  • шуруповерт;
  • штроборез – болгарка с дисками, если проводка будет закладывать внутри бетонных стен;
  • молоток;
  • зубило;
  • ножницы или острый нож для нарезки кабеля;
  • рулетка;
  • шпатель.

Кроме того, нужно подготовить такие расходные материалы:

  • электрический счетчик;
  • кабеля различных сечений;
  • УЗО – автоматическое устройство защитного отключения;
  • клемники;
  • розетки, выключатели, установочные коробки под них;
  • распределительные коробки;
  • алебастровая смесь для закрепления проводов в каналах;
  • пластиковые короба – если электропроводка будет наружной;
  • саморезы;
  • клей.

Чтобы заранее подготовить все необходимые инструменты и материалы, нужно рассчитать, сколько их понадобится в процессе работы.

От электросчетчика должен выходить медный многожильный кабель. В зависимости от сложности и объема электропроводки его подводят к нескольким распределительным коробкам. От них пойдут кабеля более тонкого сечения, рассчитанные на меньшую мощность. Прежде чем начинать монтаж электропроводки в доме, желательно составить подробный план, чтобы рассчитать нужное количество всех элементов и расходных материалов.

Меры безопасности в процессе работы

Чтобы электрика в доме исправно и долго работала, не вызывая опасных ситуаций – короткого замыкания или возгорания проводов – стоит знать и понимать основные правила и особенности монтажа. Процесс укладки с нуля в новом доме немного проще, чем замена старой проводки, поскольку проводится до отделочных работ. Первое правило повторного монтажа электрики – необходимо заменить все элементы, провода и распределительные коробки, особенно если они служили не один десяток лет.

В процессе прокладки электропроводки необходимо использовать защитные средства и материалы.

Кроме того, следует помнить о таких мерах во время работы:

  1. Дом необходимо разбить на несколько зон. За каждую будет отвечать отдельный предохранитель УЗО. Особенно это касается участков, где будут подключены мощные бытовые приборы – стиральная машина, электродуховка, котел нагрева воды и т.д.
  2. Закладывая новые провода, лучше прятать их в гофрированный шланг. Это эффективная защита от возгорания.
  3. Соединение проводов выполняется при помощи клемм. Следует избегать соединения низко и высокомощных кабелей.
  4. Если невозможно спрятать провода в желобы и закрыть шпаклевкой, можно использовать пластиковые короба для безопасности и эстетики.
  5. Даже если кажется, что какой-то участок старой проводки сохранился в хорошем состоянии, его все равно нужно заменить. Это предотвратит от проблем в дальнейшем.

Электричество в доме должно быть не только функциональным, но и безопасным для жильцов.

Лучшая мера безопасности во время работы – нанять специалиста, который профессионально сделает монтаж проводки в доме и учтет все нюансы. На этом лучше не экономить, поскольку работа новичка потребует много времени и усилий, а в дальнейшем может вызывать необходимость переделки каких-то участков.

Срок службы электропроводки

Чтобы понимать, когда пора менять проводку электричества в доме, или знать, на сколько лет хватит проделанной работы по замене, необходимо выяснить срок ее службы. Современные кабеля и соединительные системы гораздо более качественные, чем были несколько десятилетий назад. Поэтому служить они будут дольше. Но всему приходит свой срок, и даже хорошая проводка рано или поздно потребует замены.

Использование УЗО, распределительных и соединительных коробок, клемм и других защитных элементов помогает продлить срок эксплуатации электропроводки дома.

Общепринятая градация включает три разных вида длительности функционирования электропроводки: номинальный, гарантийный и фактический срок службы. Между ними существует разница:

  1. Номинальный – это период, при котором должны соблюдаться факторы работоспособности системы. Например, медный кабель может исправно функционировать на протяжении 30 лет, если напряжение не превышает 0,66 кВ, а температура в пределах от -50 до +50 градусов.
  2. Гарантийный срок службы – это тот период, в течение которого производитель (или продавец) готов нести ответственность за этот кабель. Например, если за 5 лет эксплуатации в оговоренных условиях с проводом что-то произойдет, его починят или заменят бесплатно.
  3. Фактический срок – это время работы системы, которое зависит только от пользователя. Он может быть меньше или больше номинального, в зависимости от того, в каких условиях функционирует электропроводка.

Как правило, производители электрики дают гарантийный срок – 10 лет. Хотя правильно смонтированная система может прослужить в 8-10 раз дольше этого срока.

Проект и схема разводки электропроводки

Чтобы выполненная электропроводка в доме своими руками была грамотной, удобной и долго прослужила без вмешательства или переделок, нужно сделать проект и продумать все нюансы. Схема системы начинается с конца – сколько светильников будет в каждой комнате, какое количество розеток нужно разместить на стенах, какая нагрузка будет на каждую из них.

Проект электропроводки может быть схематичным, нарисованным от руки. Главное – понимать, где и сколько электрических элементов должно быть.

Сколько фаз

Существует два вида напряжения, которые могут подаваться к частному дому – двухфазное на 220В при максимальном расходе энергопотребления 10-12 кВт, и трехфазное 380В при максимальном расходе 15 кВт. Второй вариант требуется в редких случаях, когда предполагается подключение мощного оборудования. Тогда требования к монтажу и эксплуатации будут более жесткими, ведь при наличии такого подключения вероятность опасности повышается.

Подключение к трехфазной сети предполагает установку особого щитка, способного провести и распределить такую нагрузку

Способы соединения проводов

Прежде чем приступать ко всем монтажным работам, необходимо понять, как соединять между собой провода. Делать это придется обязательно, соединение выполняется в распределительных коробках. Есть несколько простых способов их соединения:

  • метод скрутки – два провода зачищаются на 4-5 см, скручиваются между собой и накрываются пластиковым колпачком, что обеспечивает безопасность и дополнительный зажим;
  • соединение пайкой с использованием паяльника и оловянно-свинцового припоя – более надежный метод;
  • клеммные колодки дают возможность соединить провода разных металлов – меди и алюминия;
  • один из самых быстрых способов соединения – пружинные клеммы – позволяет связать между собой одножильные и многожильные провода разного сечения.

При монтаже электропроводки можно использовать несколько разных видов соединения проводов.

Где установить щиток

Нормативов по установлению щитка в строго определенном месте не существует. Часто его монтируют в подсобных помещениях недалеко от выхода, чтобы можно было удобно выполнять коммутацию. Стоит учесть несколько факторов:

  1. Помещение, в котором будет установлен щиток, должно быть сухим и пожаробезопасным. Поэтому, к примеру, в котельной располагать его нельзя. А также там, где находятся газовые баллоны или другие легковоспламеняющиеся предметы.
  2. Доступ к щитку нужен постоянно – поэтому кладовая или складское помещение также не лучший вариант.
  3. Можно просто повесить щиток на стену, но лучше сделать для него специальную нишу.
  4. Для больших помещений или групп зданий – дом, баня, гараж, хозблок – лучше использовать несколько электрических щитков.

Современный щиток представляет собой небольшую компактную коробку, которую можно расположить в любой части дома.

Внутри щитка располагается счетчик и УЗО, от него выходят несколько распределительных коробок. Поэтому при установке важно правильно рассчитать мощности и дальнейшие коммуникации.

Разбивка потребителей на группы

Потребители – это все электрические элементы, которые будут установлены в доме – лампы, розетки, выключатели и т.д. Их разбивают на группы для распределения нагрузки в системе. Количество элементов в каждой группе зависит от толщины кабеля. Осветительные приборы “сажают” на одну или две ветки в зависимости от конфигурации и размеров дома.

Для каждой группы потребителей должно быть установлено индивидуальное УЗО.

После этого происходит разбивка на группы розеток. Желательно, чтобы на одной ветке было не более 5 розеток. Если конкретная розетка предполагается для мощного прибора – кондиционера или стиральной машины, лучше подвести к ней отдельную линию. Например, на кухню может быть заведено 3-4 группы, поскольку здесь наибольшее количество электроприборов.

Вопрос:

Сколько линий нужно проводить для комнаты?

Ответ:

Для комнат достаточно двух отдельных линий: на розетки одна, на осветительные приборы другая. Если предполагается установка кондиционера, для него лучше вывести отдельную линию.

Разбивка на группы делается в процессе прорисовки схемы электропроводки и дает возможность просчитать, сколько автоматически УЗО будет установлено.

Выбор кабелей и проводов

После подготовительного этапа и составления схемы электропроводки можно приступать к выбору кабеля. Они бывают алюминиевые и медные. У медных пропускная способность больше, они выдерживают более высокую нагрузку, поэтому для частных домов их используют чаще.

Выбор кабеля зависит от нагрузки, которая будет на него возложена при эксплуатации электросистемы в доме.

Разницы между круглыми и плоскими кабелями нет, но последние используют чаще из-за удобства монтажа и возможности скрыть его. Особенно, если электропроводка делается не с нуля в новом доме, а меняется со старой. Что касается выбора сечения кабеля, здесь нужно учитывать уровень нагрузки на него. Расчеты производятся исходя из таких факторов:

  • кабель для питания осветительных приборов должен иметь сечение не менее 1,5 кв. мм;
  • кабеля для розеток, в которые будут подключаться электроприборы – с сечением не менее 2,5 кв.мм.

Чтобы определить необходимую длину всех кабелей, нужно на схеме прорисовать всех потребителей электрической системы. Имея на бумаге размеры всех комнат и помещений, можно понять, какой длины будет каждый провод. При этом следует брать 10-15 см припусков на каждое соединение.

Как провести кабели в доме

Способ электромонтажа – важный фактор, с которым нужно определиться на этапе подготовительных работ. Различают два вида – открытая и скрытая электропроводка. В частном доме может быть комбинация этих типов, хотя при строительстве с нуля лучше сразу прятать все кабеля и системы, чтобы они не портили дизайна комнат.

Скрыть электропроводку можно разными способами, но лучше делать это на этапе черновых работ, чтобы потом не портить сделанный ремонт.

Чтобы определиться, какой тип монтажа электропроводки лучше выбрать, стоит рассмотреть все плюсы и минусы открытого и скрытого способа.

ПреимуществаНедостатки
Монтаж открытой электропроводки
  • простые подготовительные и монтажные работы;
  • возможность ремонта в случае повреждения;
  • возможность добавления новых ответвлений.
  • непривлекательный внешний вид;
  • подверженность механическому воздействию и повреждению.
Монтаж скрытой электропроводки
  • более дешевый способ;
  • не портит внешний вид помещения;
  • не подвержена внешним повреждениям;
  • пожаробезопасна;
  • долговечность всех элементов системы.
  • сложнее в процессе монтажа;
  • трудности при нахождении места повреждения;
  • сложность ремонта с необходимостью повреждения отделочных материалов.

Взвесив для себя все плюсы и минусы, получится выбрать лучший вариант монтажа электрической системы. В старом доме, когда требуется не прокладка новой, а замена старой электропроводки, зачастую используют открытый тип. Однако в новом доме есть все возможности, чтобы максимально скрыть электрические коммуникации.

Процесс укладки кабеля и монтажа системы

Завершающим подготовительным этапом является разметка. Разметочные работы представляют собой нанесение на стены, потолок, пол линий прокладки кабелей, а также места расположения всех элементов. Выполняются при помощи мела. Чтобы сделать ровные линии, нужно использовать рулетку и уровень. Эта процедура также поможет проверить свои расчеты по закупке кабеля или расходных материалов.

Разметка стен и потолков во многом упростит дальнейшую прокладку электропроводки.

После этого можно приступать к самой процедуре монтажа электросистемы. Она состоит из нескольких этапов:

  1. Штробление стен. Болгаркой и перфоратором прокладываются канавки для кабеля и вырезаются места под розетки, выключатели, распределительные коробки. Выключатели располагают на высоте 90-140 см от пола. Розетки – по желанию или в зависимости от расположения приборов, которые будут к ним подключаться.
  2. Установка распределительных коробок и подрозетников. Эти элементы вставляются в круглые отверстия, Для закрепления используется асбест или саморезы.

    Сначала в стены устанавливаются подрозетники, а потом к ним прокладываются провода.

  3. Прокладка линии. В сделанные канавки укладывается кабель, который сразу рекомендуется фиксировать раствором с шагом 40-50 см. После этого можно будет полностью закрыть шов с кабелем. Он высохнет за сутки. Затем его можно будет затереть и выровнять с общей поверхностью стены.
  4. Подключение розеток и выключателей. Монтаж осветительных приборов. Важно изолировать все провода и убедиться в безопасности каждого элемента системы. После этого стоит их закрыть крышками или кусочками картона, приклеенного скотчем – до окончания всех отделочных работ. Когда ремонт будет завершен, можно будет установить сами розетки и выключатели.

В зависимости от размеров дома монтаж электропроводки может занять от нескольких часов до нескольких дней. Тщательное выполнение всех требований и мер безопасности – гарантия длительной и спокойной эксплуатации на протяжении нескольких десятилетий.

Проверка и ввод в эксплуатацию

Для проверки смонтированной системы электропроводки нужно пригласить в дом специалиста из энергонадзора, чтобы ввести ее в эксплуатацию. С помощью тестера необходимо “прозвонить” все жилы, целостность проводников, проконтролировать правильность изоляции. Кроме того, представитель энергонадзора проверит заземление и ноль.

По окончании всех работ нужно проверить систему электропроводки и убедиться в ее исправном функционировании.

Окончание всех работ и запуск системы подтверждается соответствующим документом – протоколом, который составляет представитель энергонадзора. Заключается договор на предоставление услуг, и дальнейшее пользование электричеством оплачивается согласно действующим тарифам.

Видеоролики о монтаже электропроводки в частном доме

Устройство электропроводки в доме своими руками продемонстрировано в видео:

Пошаговая инструкция проведения электропроводки в частном доме в ролике:

Монтаж электропроводки в частном доме – это длительный и сложный процесс, включающий в себя множество этапов. Вне зависимости от того, будет он выполняться руками профессионального электрика или самостоятельно, нужно тщательно подготовить, произвести все расчеты и соблюдать требования безопасности. Не стоит экономить на расходных материалах или услугах специалиста, ведь эксплуатация электропроводки предполагает не один десяток лет. Поэтому работы должны быть выполнены качественно и надежно.

Законно ли самостоятельно выполнять электромонтажные работы?

Многие ремонтники домов, которые занимаются ремонтом дома своими руками, не боятся браться за молоток и пилу, но могут отказаться, когда дело доходит до ремонта электрики. Электромонтажные работы своими руками, по праву, могут быть сложным проектом, и совсем не стыдно вызвать квалифицированного электрика даже для самого маленького проекта, такого как установка выключателя света или замена розетки. Тем не менее, если у вас есть хоть какое-то желание, работа с электричеством — это один из домашних проектов, который поддается логике и науке.

Законны ли электромонтажные работы своими руками?

Законность выполнения электромонтажных работ своими руками варьируется от штата к штату и от одного муниципалитета к другому. Всегда звоните в местный отдел разрешений, чтобы получить ответ, который касается вас.

Один из сценариев, встречающийся во многих сообществах, заключается в том, что вы можете на законных основаниях выполнять свои собственные электромонтажные работы, если вы можете подтвердить, что являетесь владельцем-постояльцем, и что эта работа выполняется в ваших интересах, а не в коммерческих целях.

Если этот регулирующий орган разрешает вам, владельцу-жильцу, выполнять работу, вам может потребоваться получить временную лицензию на выполнение этой работы. В некоторых случаях вам может потребоваться пройти тест, чтобы получить эту временную лицензию.

Это , а не , то же самое, что и обширный тест, который проходят лица, желающие стать сертифицированными электриками или мастерами-электриками. Вместо этого, как правило, это модифицированный, уменьшенный тест, предназначенный для того, чтобы домовладелец знал некоторые основы правил электротехники, прежде чем приступать к электромонтажным работам.

Типичным языком, который можно найти в сводах законов многих штатов, является следующий, который прямо позволяет владельцу-жильцу выполнять свою работу:

Ничто… не должно истолковываться как требующее от лица получения лицензии или сертифицированного электрика для выполнения электромонтажных работ в его или ее доме… кроме случаев, когда электромонтажные работы связаны со строительством нового здания, предназначенного для сдачи в аренду, продажи. , или в аренду.

Например, штат Вашингтон RCW 19.28.261.

Предупреждение

Хотя выполнение электромонтажных работ своими руками часто является законным и может быть безопасным, при тщательном выполнении одной из основных проблем является обеспечение того, чтобы электромонтажные работы, выполненные своими руками, соответствовали нормам. Любители могут выполнять совершенно функциональные электрические проекты, которые могут не соответствовать нормам и, таким образом, могут вызвать проблемы, если и когда придет время осмотреть дом для его продажи.

Почему вы можете захотеть сделать это самостоятельно

Электриков может не хватать

Легко найти людей, которые заменят окна или установят сайдинг. Они практически падают с неба. Но может быть трудно найти электрика, когда он вам нужен. Наряду с сантехниками, хорошего электрика, особенно того, у кого есть время, чтобы взяться за подрядную работу для ремонтника своими руками, может быть трудно найти.

Электрики дорогие

Если вы хотите сэкономить деньги на реконструкции, в первую очередь стоит начать с высококвалифицированных специалистов, таких как электрики. И наоборот, одни из лучших денег, когда-либо потраченных домовладельцем, были связаны с наймом электрика.

Электрические работы чистые

По сравнению с установкой или сносом гипсокартона — или любым другим видом ремонтных работ — электромонтажные работы чисты. По большей части вы работаете в чистой среде, если только вы не находитесь в подвальном помещении или на чердаке. По сравнению с большинством работ, выполняемых своими руками, электромонтажные работы упорядочены и аккуратны.

Тем не менее, большая часть периферийной работы не так чиста: взлом гипсокартона для доступа к кабелям; попадание в грязные потолочные полости; ползание по подвалам и подвальным помещениям и т. д.

Электромонтажные работы логичны

В работе с электрикой нет ничего сложного. Все это основано на проверенных и верных правилах и методах, и все очень логично. У вас есть книги и таблицы, которые помогут вам в этом, и если что-то не работает, есть вполне реальная причина, по которой это не работает. Вы не можете и не должны импровизировать при работе с электричеством. Там нет клейкой ленты, склеивания конструкций, настройки или подтасовки электрических работ. Итак, если вы соблюдаете правила, электромонтажные работы могут подойти вашему стилю.

Электромонтажные работы безопасны

Безопасны ли электромонтажные работы? При соблюдении надлежащих мер предосторожности электромонтажные работы не представляют опасности. Однако самодовольство в сочетании с электричеством опасно.

Учтите, что с цепями можно безопасно работать, пока отключен автоматический выключатель. Когда эта цепь разорвана, электричество не может поступать к светильнику, настенному обогревателю или розетке, над которыми вы работаете.

Когда следует обращаться к специалистам

Даже если вам нравится заниматься ремонтом дома самостоятельно, бывают случаи, когда вы захотите нанять профессионалов. Ведь профессионалы делают эту работу каждый день. Работа, которая требует от вас крутой кривой обучения, для них вторая натура.

Например, многих самодельщиков отталкивает идея прощупать электрический щиток и установить новые цепи. Контакт с наконечниками внутри сервисной панели — очень серьезное дело, но работа с сервисной панелью — это только один аспект электромонтажных работ. Тяжелая работа по запуску новых цепей может быть безопасно выполнена своими руками. Если они того пожелают, они могут нанять электрика для этой последней работы по подключению к сервисной панели.

Должны ли вы сами выполнять электромонтажные работы?

Каждый редакционный продукт выбирается независимо, хотя мы можем получать компенсацию или партнерскую комиссию, если вы покупаете что-то по нашим ссылкам. Рейтинги и цены точны, а товары есть в наличии на момент публикации.

Умелые домовладельцы постоянно выполняют электромонтажные работы. Имея правильные инструменты и знания, вы можете безопасно повышать свои навыки и получать большие награды.

Семейный мастер на все руки

Да, вам, безусловно, следует подумать о том, чтобы самостоятельно заняться электрикой. Это имеет смысл для многих домовладельцев, о чем свидетельствуют огромные отделы электропроводки в хозяйственных магазинах. Конечно, вам нужно быть осторожным, но основная бытовая проводка не сложна. Я не профессиональный электрик, но я провел электропроводку в трех полных домах, от столба до розеток. Каждый раз, когда я делаю свою работу (и проверяю ее), я вспоминаю три причины, по которым я люблю электрику своими руками.

Это экономит время и деньги

Электрики являются одними из самых высокооплачиваемых рабочих, и большая часть стоимости электромонтажных работ приходится на оплату труда. Даже если вам потребуется в два раза больше времени, чем профессионалу, чтобы выполнить работу, вы все равно сэкономите хорошие деньги в свободное время. Вам также не нужно ждать, чтобы вписаться в график работы электрика.

Вы становитесь более способным домовладельцем

Если вы установите электропроводку, вы автоматически научитесь устранять неполадки в этой же проводке позже. Знания, полученные при установке, пригодятся, когда придет время заменить выключатель или добавить ответвление. Достаточно скоро вы сможете выполнять небольшие электротехнические работы от начала до конца за меньшее время, чем требуется электрику, чтобы добраться до вашего дома.

Научитесь выполнять черновую электропроводку.

Сделай сам гарантирует высокое качество результатов

Как и в большинстве других профессий, наличие у человека лицензии не означает, что он выполняет работу высокого качества. Конечно, лицензирование должно обеспечивать безопасность, но оно не гарантирует таких вещей, как аккуратные результаты и экономичное использование кабеля. Даже будучи любителем, инспекторы по электрике говорили мне, что моя проводка более аккуратная, чем работа многих профессионалов, которых они видят. Это может быть то же самое для вас.

Это то, что вам нужно знать об электрических кабелях и проводке.

Безопасность и обучение

Конечно, преимущества уступают безопасности, а когда дело доходит до электропроводки, безопасность зависит от двух основ.

Во-первых, защитите себя от ударов током, проверив и перепроверив, что каждый провод, с которым вы работаете, не находится под напряжением, используя бесконтактный тестер напряжения (показан выше). Перед началом работы отключите выключатели или даже основное питание в вашем доме, а затем дважды проверьте, что цепи, с которыми вы работаете, действительно не находятся под напряжением.

Во-вторых, подумайте о людях, которые будут жить с вашей проводкой в ​​будущем. Звуковая инженерия — правильное заземление, создание плотных и прочных проводных соединений и многое другое — влияет на безопасность использования цепей. Например, выключатель слишком большого размера может привести к пожару дома спустя годы после того, как проводка была подключена, потому что именно столько времени требуется, прежде чем кто-то потребует слишком большой ток от плохо спроектированной цепи. Так что да, проводка — это игра с высокими ставками, но процедуры, необходимые для обеспечения безопасности, не сложны и не требовательны, так что это игра, в которой можно безопасно обращаться с .

Чтобы обеспечить безопасность, я бы рекомендовал читать и регулярно обращаться к некоторым из многочисленных книг по безопасной бытовой электропроводке для непрофессионалов. Один из моих любимых — «Проекты безопасной домашней проводки» Рекса Колдуэлла. Кроме того, в местных колледжах часто проводятся вечерние занятия по безопасной бытовой электропроводке. На таких занятиях вы очень быстро многому научитесь.

И не забудьте в полной мере использовать систему разрешений и проверок электроснабжения по месту вашего проживания. Помните: выполнение собственных электромонтажных работ по-прежнему связано с соблюдением правил, и именно вы обеспечиваете их правильное применение.

Вот 10 проверок электробезопасности, которые каждый домовладелец должен проводить каждый год.

Инструменты и проекты

Вам не нужно много инструментов, чтобы выполнить основную бытовую проводку, и ни один из них не является дорогим. Мой собственный набор инструментов для проводки включает в себя отвертку с несколькими битами на 16 унций. молоток, аккумуляторная дрель, инструмент для зачистки проводов, инструмент для зачистки кабеля, плоскогубцы и рулетка. У меня также есть бесконтактный тестер напряжения для проверки того, находятся ли цепи под напряжением или обесточены, а также для устранения общих электрических проблем.

Еще одна замечательная особенность самостоятельной работы с электричеством заключается в том, что вы можете браться за все, что захотите. После того, как вы полностью поймете, как работать безопасно, начните с малого, заменив сломанный выключатель или розетку, а затем двигайтесь дальше. Вы почувствуете такую ​​уверенность, которую может дать только компетентность.

Вот как подключить электричество к сараю, саду или фонарному столбу.

Leave a Reply

Ваш адрес email не будет опубликован. Обязательные поля помечены *
