Как сделать дренажную трубу своими руками: технология укладки и обустройства дренажа

Как сделать дренаж для септика, автономной канализации, системы очистки стоков.

Дренаж септика для дачи – это традиционное поле аэрации (фильтрации), предназначенное для сброса очищенных в септике, ЛОС, аэротенке стоков в почву для доочистки. Эффективность очистных сооружений составляет 70 – 98%, поэтому, стоки перед попаданием в озера, реки, ручьи должны пройти сквозь грунт для полной биологической доочистки. Содержащиеся в них примеси уже не страшны почвам. При создании автономных систем канализации чаще используется сброс в колодцы фильтрации для снижения объемов земляных работ.

Однако, водопроницаемость грунта не всегда достаточна для этого, поэтому, требуется увеличение периметра всасывания. Для этого на участке изготавливается котлован глубиной метр, в него засыпается природный фильтр (гравий, щебень, шлак, гранитный сев, песок), поверх которого проходят перфорированные дренажные трубы. Схема может быть различна (концентрированные кольца, параллельные участки), вентиляционные трубы (min 0,7м) на конце каждой трубы являются обязательными.

При больших объемах стоков (например, таунхаус) используется многоуровневая схема (несколько разнозаглубленных полей).
Технология изготовления поля фильтрации (аэрации)

На вопрос: «Как сделать дренаж для септика своими руками?», специалисты рекомендуют изучить нормы СНиП. Согласно им, дренаж септика должен удаляться от значимых объектов на расстояние:
• септик – 8 м
• основание здания – 4 м
• скважина водозабора – 20 м
• природные водоемы – озеро 30 м, ручей 10 м
• корни взрослых деревьев – 3 м
• дороги – 5 м
• граница участка – 5 м

Комплекс работ выполняется поэтапно:

• рытье котлована – дно должно иметь уклон от септика 4 – 6
• засыпка фильтра – нижний слой отсыпается песком (10 см), верхний гравием, щебнем, шлаком, гранитным севом, трамбовка обязательна
• укладка труб – используются дренажные гибкие трубы в геотекстиле либо жесткие канализационные изделия 110 мм (отверстия, щели можно изготовить самостоятельно)

• подключение вентиляционных труб – без них система работать не сможет, так как, присутствующий в стоках воздух будет тормозить самотек (воздушная пробка)
• герметизация ввода в септик – особенно актуально для конструкций из бетонных колец, металлических модификаций, поскольку, в корпусах пластиковых очистных сооружений имеются специальные резиновые втулки, в которые заводится гофрированная труба
• засыпка труб гравием – для увеличения впитывающей способности
• засыпка котлована – возвращение на место плодородного слоя позволяет пользоваться участком, при необходимости вскрывать поле для ремонта, замены засорившихся труб

Заглубление на метр является оптимальным, поскольку, не препятствует ежегодному рыхлению почвы на месте поля.

Уклон, необходимый для самотека, избавляет от необходимости использования насосов, система получается энергонезависимой.

Секреты полей фильтрации

Если в процессе изготовления котлована произошло случайное углубление какой-то части, не следует заполнять его грунтом. Земля может просесть при эксплуатации, нарушится самотек в данном месте. Текстильный фильтр поверх трубы избавляет от засорения частицами грунта, увеличивает эксплуатационный период конструкции. Изделия стыкуются стандартными фитингами, вентиляция присоединяется отводами 90, защищается сверху колпаками.
Метровое заглубление поля аэрации в большинстве случаев оправдано – сокращаются земляные работы, почва промерзает на этом уровне незначительно, стоки поступают из септика подогретыми за счет выделения тепла при работе анаэробных бактерий. Однако, в некоторых регионах зимы более суровые, поэтому, целесообразно использовать верхнюю теплоизоляцию либо увеличивать заглубление. В отличие от традиционных систем дренажа здесь невозможна либо максимально затруднена промывка системы высоким давлением.

Отсутствуют смотровые, угловые колодцы, трубы имеют мелкое заглубление.

Дренаж для септика своими руками обычно производится легкими пластиковыми трубами, которые можно монтировать водиночку. Эти изделия имеют неоспоримые преимущества:
• долгий ресурс
• прочность
• кольцевая жесткость
• отсутствие коррозии
• самоочищающая способность
• увеличенная гладкость внутренней стенки
• демократичная цена

Промышленность выпускает гофру из поливинилхлорида, полиэтилена низкого, высокого давления:
• однослойный дрен ПНД – щелевая, круглая перфорация различных схем, жесткость класса SM2 (заглубление до 2 м), SN4 (до 3-х метров), фильтр из кокосового волокна, геоткани
• двухслойные ПНД, ПВД – аналог предыдущих изделий с большей жесткостью SN6 (заглубление до 6 м)

• гофра ПВХ – для глубокого (до 10-ти метров) залегания
• глубокие дрены ПНД – класс жесткости SN8 (глубины до 8-ми метров) без фильтра
Для бытовых автономных систем обычно выбирают изделия ПНД, отличающиеся высокой надежностью, удобными раструбными соединениями, аналогичными фитингами. При этом не возникает проблем с подключением вентиляционных систем. Обслуживание дренажа не требует материальных затрат, из вентиляционных труб практически отсутствует запах.

Дренажная система фундамента своими руками

Дренажная система фундамента необходима для отвода грунтовых и дождевых вод от основания дома. Пренебрежительное отношение к сооружению этой системы приводит к вымыванию грунта и ослаблению фундамента, что обязательно спровоцирует ускоренное разрушение всего строения.

Дренажная система фундамента необходима для отвода грунтовых и дождевых вод от основания дома. Пренебрежительное отношение к сооружению этой системы приводит к вымыванию грунта и ослаблению фундамента, что обязательно спровоцирует ускоренное разрушение всего строения. Последствием вымывания грунта становится перекос окон и дверей. Не отведенная от фундамента влага вызывает появление в доме плесени и грибков, которые крайне опасны для здоровья его обитателей.



Что необходимо учесть перед сооружением дренажной системы?

• Если для работ вы нанимаете бригаду профессионалов, мероприятие затянется приблизительно на месяц. Устройство дренажа фундамента своими руками может занять около трех месяцев. Работы проводятся летом.
• Из-за трудоемкости и длительности сооружения дренажной системы вы обязательно столкнетесь с необходимость прерывать работу по причине дождей. В траншею, вырытую вдоль фундамента, дождевая вода попадать не должна. Придется соорудить навес по периметру дома. При продолжительных и сильных дождях во время проведения работ может возникнуть необходимость сооружать дополнительное укрепление в траншее, чтобы избежать оползней. Эту вероятность, которая может увеличить стоимость работ, стоит учитывать.
• В мире не может существовать двух одинаковых дренажных систем. Необходимо учитывать глубину грунтовых вод, места расположения подземных источников, где скапливается больше всего воды, особенности ландшафта участка. Глубина, форма, способ заложения и особенности основания дома тоже влияют на то, как будет сделана дренажная система фундамента своими руками.
• После сбора всех данных составляется проект. В нем необходимо учесть глубину прокладки дренажных труб, расположение колодцев и какие материалы будут использованы. Лишь после этого можно приблизительно составить смету работ.

Дренажная система может иметь вид комплекса соединенных между собой неглубоких каналов, выложенных литыми бетонными, пластиковыми каналами или плиткой. Если ситуация на участке с влагой серьезная, необходимо создавать полноценную дренажную систему.



Порядок работ

Начинаются работы с рытья траншеи возле фундамента по всему периметру. Если есть отмостка, копаете возле нее. Глубина траншеи должна быть больше несущей конструкции. До начала работ вы должны выбрать направление стекания вод. В этом направлении во время рытья траншеи необходимо делать уклон. На каждые 2 метра уклон составляет по 1-5 см. Ширина траншеи зависит от диаметра трубы. Минимально расстояние от трубы до одного из краев траншеи должно составлять 10 см.

Важная часть – гидроизоляция фундамента. Фактически, тип дренажа зависит от выбранного типа гидроизоляции. Их существует несколько:

• Обмазочная.
• Проникающая.
• Рулонная (полиэтилен высокой прочности).
• Оклеечная ( на битумной основе).

Для устройства дренажной системы эксперты рекомендуют выбрать оклеечную гидроизоляцию с последующим засыпанием траншеи гравием. Этот вариант самый надежный и долговечный. Функция дренирующего слоя гравия не ограничивается отводом воды от фундамента, он обеспечит вентиляцию и дополнительное утепление основания. Да и для сооружения дренажной системы своими руками этот способ подходит отлично.

До укладки гидроизоляции фундамент должен хорошо подсохнуть. Можно ускорить процесс газовыми горелками, но естественное высыхание лучше.

Следующий этап – засыпка дна траншеи песком. Слой должен составлять 5-10 см. Уклон при засыпке песком сохраняется. На песок укладывается геотекстиль, закрепляя края на стенках рва.

Этот материал нужен для защиты гравия от забивания илом и мелкодисперсными осадками.

Гравий укладывается поэтапно. Каждый слой необходимо утрамбовывать, лучше при помощи специальной машинки. Минимальная толщина нижнего слоя гравия — 10 см.

Для дренажной системы данного типа рекомендуется выбрать перфорированные дренажные трубы, у них на стенках есть отверстия для сбора воды. Их укладывают на слой гравия. Не забывайте соблюдать запланированный уклон. По углам дома на поверхность необходимо выводить смотровые колодцы, чтобы была возможность промывать дренаж и избегать забивания илом. Если периметр фундамента, вокруг которого сооружается дренажная система, большой, нужно располагать колодцы чаще, на расстоянии друг от друга 9-12 метров.

Сверху засыпается гравий, слой не должен быть меньше 10 см, и накрывается геотекстилем, края которого нужно скрепить мягкими металлическими зажимами, скобами или проволокой. Оставшееся пространство заполняется грунтом, щебнем или декоративной галькой.

Завершающий этап – установка сборника воды. Его устанавливают в 4-6 метрах от дома. Вырывается яма глубиной 2,5-3 метра. Дренажная система выводится к этой яме. Внутрь устанавливается труба диаметром 45-60 сантиметров или большая бочка. Пустоты между стенками ямы и трубы заполняются гравием.

Несложную дренажную систему можно сделать своими руками. Но изучение исходных данных и составление проекта работ должен сделать специалист. Не обладая знаниями в этой сфере, вы не сможете правильно оценить, какой тип системы водоотвода нужно выбрать. Если будут допущены ошибки в расчетах, средства и усилия вы потратите впустую, поскольку проблема отвода воды от фундамента решена не будет.

Читайте также:

Мы подскажем как сделать дренаж дома своими руками!

Для начала мы всё-таки расскажем немного о дренаже фундамента

Дренаж – это отвод, какой-либо жидкости, откуда-либо. В нашем случае мы отводим грунтовую, ливневую, паводковую, да и любую другую воду от нашего дома. Для чего это нужно? Если у вас на участке преобладает грунт песок, а грунтовые воды спрятались глубоко, то нет особой необходимости делать дренаж вокруг дома. Потому, что вода, падая на землю, будет почти вертикально фильтроваться в грунт. Другое дело если у вас грунт глина, либо суглинок. Глина плохо пропускает воду, вдобавок этот грунт пучинист. А это значит, что в морозный день вода, находящаяся в грунте, замёрзнет, тем самым начнёт расширятся, сметая всё на своём пути. Действительно действие такого усилия, расширяющегося грунта, на строение колоссально. Это ведёт к разным неприятным последствиям, таким как:

— Разрушение отмостки
— Трещины по стенам
— Перекосы дверных и оконных проёмов

Есть ещё один неприятный момент, бетон хорошо впитывает воду, а от воды он разрушается, при постоянном действии воды на фундамент, он с каждой минутой ослабляет свои несущие свойства. А если у вас есть цокольный этаж или подвал, то рано или поздно, не зависимо от гидроизоляции, начнёт проникать вода, а это:

— Сырость и повышенная влажность
— Грибок и плесень
— Испорченная мебель и техника, а так же другие предметы интерьера

Теперь более подробно о том, как сделать правильный дренаж вокруг дома

Материалы, которые мы рекомендуем применять для устройства дренажа своими руками:

— Дренажная перфорированная труба, обязательно должна быть жёсткой, классом не менее SN 8. Такая труба, как правило, двухслойная, сверху гофрированная, внутри гладкая

— Отводы гибкие для прохождения поворотов

— Гофрированная труба для ревизионных колодцев, а так же крышка и дно

— Геотекстиль

— Коллекторный колодец

— Обратный клапан Uponor

А так же нам понадобятся сыпучие материалы, песок и щебень гранитный.

Почему мы рекомендуем именно эти материалы для правильного устройства дренажа?

Итак, отвечаем по порядку:

— Дренажная труба d 100 мм Uponor. Мы рекомендуем именно эту трубу потому, что она отвечает всем необходимым требованиям. А именно, эта труба имеет класс жёсткости SN 8, это значит, что данный вид труб можно применять на глубине до 6м от поверхности земли. Но не это главное. Если применить гибкую трубу, имеющую гофрированную поверхность и снаружи и внутри, то она начнёт зарастать, илистые части будут застревать между рёбер гофры. Так же гибкая труба, например, при подвижках грунта, может приподняться или опуститься, тем самым сбивая уклон и делая впадины, что так же ведёт к скорому заиливанию и, как следствие, остановка работы дренажа. Рекомендуемая нами труба внутри гладкая и илистые частицы беспрепятственно «пробегают» до ревизионного колодца. Повторюсь, дренажная труба Uponor поставляется в жестких отрезках, благодаря этому, даже если произойдёт движение грунта, труба останется на месте, а не согнётся.

— Отводы гибкие Uponor. Можно применять и обычные, канализационные отводы с соединительными муфтами, но гибкий отвод гораздо практичней и удобней в монтаже. С канализационными отводами надо неукоснительно выдерживать углы в 90, 45 и 30 градусов, а гибкий отвод имеет плавающий изгиб от 0 до 90 градусов.

— Сборные колодцы Wavin. Наша компания остановила свой выбор именно на этих колодцах, и когда делаем дренаж вокруг дома своими руками и силами, применяем именно их. Приведу несколько аргументов в пользу этих колодцев. Первое, диаметр колодца от 315 мм, при дренаже небольшого дома, периметром до 200 м (конечно дом с таким периметром сложно назвать небольшим, просто на строениях большего размера монтируются другие диаметры колодцев и труб) применяются именно они. Такого диаметра, 315 мм, достаточно, что бы обслужить колодец высотой до 5 м. И смотреться такой колодец будет куда лучше чем, например, бетонный, куда большего диаметра. Гофра колодца продаётся отдельно от дна и крышки. Благодаря этому вы подберёте колодец необходимой высоты, а уже установленный колодец легко подогнать под уровень отмостки или земли. Крышка/дно имеет уплотнительное кольцо для герметичности соединения. Так же можно приобрести полипропиленовый люк, который более чем гармонично впишется в любой дизайн.

— Геотекстиль. Не стану рекомендовать определённого производителя, т.к. в данном случае особого значения не имеет, единственное не стоит брать самый дешёвый. Геотекстиль, крайне желательно, должен быть термоскреплённый и иметь хорошие фильтрующие способности.

— Коллекторный колодец. Может быть любым, хоть бетонным, хоть пластиковым. Но, не стоит забывать о том, что бетон пропускает воду. А если делать его по уму, т.е. гидроизоляция снаружи и внутри, конопатка швов, заливка и гидроизоляция дна, да и сложность монтажа своими руками, то проще взять готовый пластиковый колодец и забыть о нём. Когда мы делаем дренаж вокруг дома своими руками, применяем именно пластиковые коллекторные колодцы. В любом случае кокой бы вы колодец не выбрали важно знать следующее:

1. Колодец должен быть диаметром не менее 500 мм. Это необходимо для того, что бы при использовании дренажного насоса с поплавком, этот самый поплавок свободно «ходил» верх и низ и не застревал в узком колодце в самый неподходящий момент.

2. От приходящей трубы до дна должно быть не менее 800 мм. Потому, что дренажный насос имеет водяное охлаждение и если он часто будет включатся, то будет перегреваться.

— Обратный клапан Uponor. Запирающее устройство, не позволяющее воде пойти обратным током, и подтопить фундамент.

— Щебень гранитный, фракция 5-20. В устройстве дренажа своими руками, всегда применяется гранитный щебень, обусловлено это тем, что гранит необычайно крепкий материал и он наименьше всего другого подвержен разрушительному влиянию воды.  Не стоит экономить на этой позиции, ведь вы делаете дренаж не на один десяток лет.

— Песок. Мы применяем обычный, карьерный или речной песок.

---



В данном разделе вы найдёти цены на всё оборудование для устройства дренажных и ливневых систем. Так же наши специалисты помогут подобрать необходимое оборудование.   Подробнее

---



Теперь вы знаете о необходимых материалах, и можно приступать к описанию того, как сделать правильно дренаж вокруг дома своими руками.

Следует знать и помнить о том, что дренажная труба всегда окольцовывает периметр здания! Требование это обязательное и должно, неукоснительно, выполнятся. Например, если сделать дренаж вдоль одной стены, вода подойдёт к фундаменту с другой, не думайте, что вода течёт только в одном направлении, нет, по подземным капиллярам, в глине, вода может протекать почти горизонтально, и следственно легко может обойти ваш дренаж. А если речь идёт о защите от грунтовых вод, то здесь вода изначально стоит на одном и том же уровне, и защитить фундамент сможет только дренаж, сделанный своими руками по периметру.

Подготовка к устройству правильного дренажа начинается с определения точки сбора воды и дальнейшей утилизации. Условно назовём её «нижняя точка». Нижняя точка это угол здания, на котором, при монтаже, устанавливается последний, дренажный колодец. От него вода транспортируется в коллекторный колодец и выбрасывается дальше в овраг, поселковую ливнёвку или придорожный кювет. Соответственно на обратной стороне дома будет верхняя точка. Длинна, по двум сторонам между точками, должна быть примерно одинаковой.

Дренажные трубы (далее дрены) укладываются с уклоном в 0,5-0,7 см на метр, от верхней точке к нижней опоясывая здание. Ложатся они на подготовленное основание из гранитного щебня, высотой 10см. В верхней точке труба должна лежать ниже самой низкой точки фундамента. Т.е. низ плиты фундамента – это верх окружности трубы. Ширина траншеи составляет 500 мм, посередине лежит дрена 110 мм и по бокам от неё щебень по 200 мм. Над трубой так же засыпается гранитный щебень, фракция 5-20, высота слоя над поверхностью трубы не менее 300 мм, в идеале, конечно, засыпать до верха, но это очень дорого, поэтому 300 мм. Но до верха слой щебня всё таки необходимо поднять.

Делается это так, вдоль стенки фундамента, до верха слой поднимается слой щебня, шириной 200 мм, всё остальное пространство засыпается песком. Что бы поднять это слой необходимо использовать щиты. Можно сделать щиты из фанеры. В общем ставите щит ближе к стене, на расстоянии 200 мм, сыпете щебень, а с обратной песок. И так попеременно, засыпали 400-500 мм, щит немного вытаскиваете и так до самого верха. Между песком и щебнем прокладывается геотекстиль. Он не позволяет смешиваться грунтам, т.е. песку и щебню.

Теперь о роли ревизионных колодцев в правильном устройстве дренажа вокруг дома своими руками.

Напомню, мы применяем и рекомендуем сборные колодцы Wavin, они просты и удобны в монтаже, занимают мало места и симпатично вписываются в любой дизайн.

Колодцы устанавливаются на каждом втором повороте в 90 градусов. Такое размещение позволяет промыть, в случае необходимости, дрены в обе стороны, и, соответственно, делает систему дешевле, нежели при размещении на каждом углу. В нижней точке устанавливается последний ревизионный колодец, и только после него уходит труба, не перфорированная, в коллекторный колодец с насосом. В ревизионных колодцах, они же дренажные колодцы, должен быть предусмотрен илосборник. Он необходим для того, что бы те самые илистые частицы, попавшие в трубу, вымывались и скапливались в илосборнике. Делается он следующим образом, от дна до трубы оставляется расстояние 200 мм. Со временем в колодцах скапливается достаточно много ила и его необходимо удалять, это проще делать с помощью дренажного насоса. Опускаете насос в колодец, «взмучиваете» воду на дне, например, струёй воды и включаете насос, он выплюнет воду вместе с илом. Без илосборников труба начнёт «зарастать».

Одновременно с дренажом фундамента, может производиться устройство ливневой канализации. В данном случае ливнёвка это отвод воды с крыш через дождеприёмники и трубы уложенные параллельно с дренами. Так вот если делается ещё и ливнёвка, а в 80% случаев она делается, то в коллекторный колодец устанавливается обратный клапан, то же Uponor. Он необходим для того, что бы при сильном ливне или если насос не справляется, предотвратить поднятие и попадание воды обратно в дренажную систему, тем самым избежать подтопление фундамента. Порой подтопление цокольного этажа критично, были случаи, когда плавала дорогая мебель вместе с, не менее дорогим, паркетом.

Ну и, конечно же, коллекторный колодец.

Как ранее мы говорили, коллекторный колодец может быть выполнен из любого материала. Можно сделать колодец из бетонных колец, но бетон как губка впитывает влагу и, даже если его гидроизолировать, начнёт впитывать и пропускать вовнутрь воду. Соответственно если грунт влагонасыщенный, то насос будет включаться чаще чем надо, а если уровень грунтовых вод выше насоса, то насос будет работать на убой. Он будет качать всю воду в округе, а выкачать её крайне сложно.В колодце важно следующее диаметр колодца должен быть не менее 500 мм, это обусловлено тем, что, первое: используя насос с поплавковым включателем, в колодце меньшего диаметра он попросту может застрять, насос не выключиться и сгореть либо не включиться и тогда всё утонет. Второе: от трубы, входящей в колодец и из которой поступает вода, до дна колодца должно быть не менее 800 мм. Обуславливается это тем, что у дренажных насосов охлаждение происходит за счёт воды, которую они перекачивают, так вот если расстояние будет меньше, то насос будет чаще включатся, быстро всё «выплёвывать» и будет перегреваться, ну и сами частые запуски не очень хороши для его ресурса.

На выходе из колодца воду можно пустить либо самотёком, по обычной канализационной трубе, либо принудительно, качается по напорной трубе. В этом случае крайне желательно применять трубу с греющим кабелем, например Uponor Supra Plus. Вот собственно и всё, что вкратце можно рассказать о том, как правильно сделать дренаж вокруг дома своими руками. В идеале, даже если хочется применить свои умения и золотые руки, нужно сделать проект дренажа фундамента, или же получить, банально, схему исполнения, так сказать для общего понимания.

Цены на дренажные трубы и фитинги Uponor, колодцы, дождеприёмники, септики и прочую продукцию от копании ООО «СЕПТИК».

Дренаж вокруг дома своими руками – схема, инструкция, советы

Оговоримся сразу, дренаж и гидроизоляция — это разные понятия и одно из них не исключает другое. Дренаж вокруг дома (система водоотведения) позволяет удалить или снизить уровень воды на участке.

Опасность кроется как снаружи (осадки, паводковые воды), так и изнутри (грунтовые воды). Гидроизоляция защищает фундамент строения от попадания воды внутрь.

Но, даже качественно изолированный от воды фундамент не защитит основание частного дома (цоколь) и подвал от попадания воды в течение длительного времени. Ведь если вода будет напирать постоянно, она найдет слабые места в гидроизоляции. И напротив, если ее вовремя отвести – ваш дом или дача будут в безопасности.



Дренаж вокруг дома своими руками

Когда необходимо устройство дренажной системы:

• месторасположение участка. Чем ниже он находится – тем актуальнее проблема дренажа;
• качество грунта – на глинистых и суглинистых грунтах уровень воды снижается медленно;
• уровень осадков в вашей местности;
• уровень залегания грунтовых вод;
• заглубление остальных строений на участке. Если рядом стоящее здание имеет сильно заглубленный фундамент – воде будет некуда деваться, и она будет скапливаться на поверхности, повышая риск подтопления;
• наличие водонепроницаемых покрытий – бетонные дорожки, асфальтированный двор – это места недоступные для проникновения воды.

Устройство дренажа вокруг дома своими руками позволит устранить проблемы, вызванные перечисленными выше факторами.

Виды дренажных систем

В зависимости от остроты проблемы затопления участка можно выделить несколько способов как сделать дренаж вокруг частного дома.

Поверхностный дренаж

К этому типу можно отнести ливневую канализацию (ливнёвка). Преимущество такого дренажа в том, что его обустройство более простое и доступно после выполнения большинства видов работ на участке. Поверхностные дренажные системы позволяют отвести только дождевую и талую воду, справится с грунтовой водой им не под силу.

Существует два вида поверхностного устройства дренажа: линейный и точечный.

Линейный дренаж

Ориентирован на отвод ливневых или талых вод со всего участка и от дома, в частности. Вода стекает в каналы, вырытые в грунте и отводится в дренажный колодец. Как правило, каналы имеют прямую линейную форму и закрываются решетками.

Точечный дренаж

Ориентирован на быстрый отвод воды, образующейся из локальных источников (например, под водостоками крыши, поливочными кранами и т.д.). Точечные дренажи закрывают декоративными металлическими решетками, чтобы исключить засорение канала мусором и листьями. От каждой точки прокладываются дренажные трубы, которые соединяют с основной магистральной трубой, ведущей к дренажному колодцу.

Комбинированный дренаж объединяет две вышеупомянутых системы: точечный и линейный дренаж.

По способу устройства дренаж может быть открытым и закрытым

Открытый дренаж

Система траншей, желобов, водостоков или водосборных лотков.

Такой дренаж представляет собой траншею, которая предназначена для отвода ливневой и талой воды от дома и с участка.

Принцип устройства открытой дренажной системы

Вдоль всех сторон участка и вокруг дома выкапывается канава шириной до полуметра и глубиной 50-60см. Все эти траншеи соединяются с общей водоотводной траншеей.

Для того, чтобы вода беспрепятственно стекала в траншею со стороны дома в канаве делают скос под углом 30^о, а уклон в сторону главной водозаборной траншеи (или сливного колодца) позволит самотеком отводить воду в нужном направление.

Плюсом открытой системы дренажа можно назвать низкую стоимость и высокую скорость выполнения работ. Но, если требуется отвод большого количества талой и дождевой воды, то придется устраивать глубокую водоотводную линию, в которую может кто-то упасть. Необустроенные стенки канав разрушаются. Такая система портит внешний вид участка.

Увеличить срок службы и повысить безопасность такой системы можно посредством использования специальных лотков (из пластики или бетона), которые сверху закрываются решетками.

Открытый дренаж вокруг дома

Закрытый дренаж

Имеет более эстетичный вид, по сравнению с предыдущим, так как оснащается защитной решеткой, но приемная канава гораздо уже и мельче. Их виды представлены на фото.

Закрытый дренаж вокруг дома

Засыпной дренаж – система засыпанных траншей

Используется в том случае, когда площадь участка невелика, и сделать открытый дренаж невозможно или нецелесообразно. Недостаток этой системы в невозможности проводить обслуживание траншеи после обустройства без демонтажа.

Правильный дренаж вокруг дома такого типа обустраивается в несколько этапов.

• выкапывается траншея на глубину около метра с обязательным соблюдением уклона в сторону сливного (дренажного) колодца;

• на дно траншеи укладывается геотекстиль;

• траншея засыпается гравием, щебнем и т.п.;

• сверху укладывается слой дерна. Этот этап необязателен, но позволяет придать участку более эстетичный вид.

Засыпной дренаж

Глубинный дренаж

Отведение большого количества грунтовых вод требует устройства основательной системы – глубинный дренаж участка. Устройство глубинной дренажной системы применяют на участках с глинистой почвой, расположенных в низине и характеризующихся высоким уровнем грунтовых вод.

Процесс устройства трудоемкий и заключается в прокладке труб (диаметр зависит от количества отводимой воды) с перфораций в глубокие траншеи (зависит от высоты расположения почвенных вод).

Закрытый дренаж – система труб

Схема устройства закрытого дренажа, трубы и способ укладки

Как сделать дренаж вокруг дома своими руками

Поэтапная инструкция по устройству дренажа закрытого типа

• Определить место расположения закрытой дренажной системы, которая может быть реализована в двух вариантах:

1. проходить только возле фундамента, т. е. вокруг дома (пристенный дренаж), препятствуя проникновению воды непосредственно в дом.
2. располагаться по всему участку, таким образом будет защищен цоколь коттеджа, а также насаждения и остальные хозяйственные постройки.

Устройство дренажа закрытого типа (сплошной, пристенный)

Схема дренажа вокруг дома представлена на фото

• Наметить расположение дренажных канав на участке. Обычно для этого используют такие приборы как лазерный дальномер и нивелир. Но, можно сделать проще, проследить, где после дождя остаются канавки воды – там и следует проложить дренажные траншеи.

• Выкопать траншеи. При рытье обязательно соблюдать перепад высот. Ведь вода должна стекать к дренажному колодцу, а не накапливаться в трубах.

Рытье траншеи для дренажа участка загородного дома

Совет. Чтобы проверить «работоспособность» траншеи лучше подождать сильного дождя и посмотреть, нет ли мест существенного скопления воды.

• Уложить слой геотекстиля. Его роль в дренаже заключается в фильтровании воды от примесей, которые могут забить перфорацию дренажной трубы.

Укладка геотекстиля на дно траншеи под дренаж

Совет. Если у вас глинистый грунт – геоткань обязательна, если щебень или песок, тогда в ней нет необходимости.

Геотексиль можно брать любой, главное, чтобы он хорошо пропускал и фильтровал воду. Плотный иглопробивной геотекстиль лучше не брать, т.к. он плохо пропускает воду.

• Засыпать низ (дно) траншеи гравием.

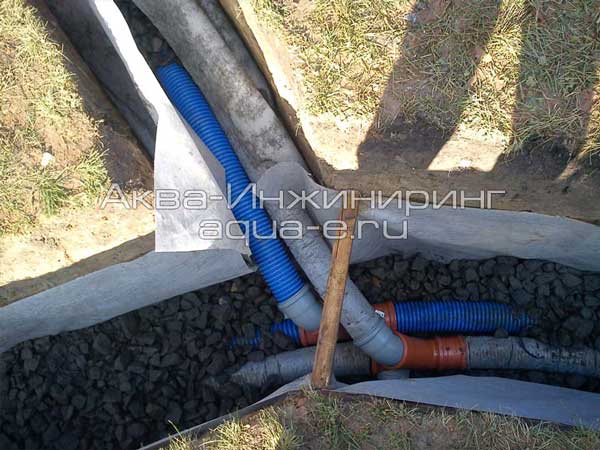

Укладка перфорированной трубыУложить перфорированную трубу – основу дренажной системы. Трубы могут быть керамическими или пластиковыми. Но в любом виде труб должна быть перфорация для приема воды (перфорацию можно сделать самостоятельно, с помощью дрели). Соединяются трубы между собой посредством крестовины или тройника. Материал подготовлен для сайта www.moydomik.net

Совет. Перфорация трубы должна быть меньше, чем размер наименьшей частицы гравия.

• Вывести концы трубы в смотровые колодцы. Такие колодцы устанавливаются на всех поворотах для того, чтобы можно было ухаживать за системой. Например, прочистить трубу напором воды или оценить изменение уровня воды.

Совет. Собирающие трубы на большой территории участка должны сходиться в магистральную трубу (диаметром более 100 мм.), которая и отнесет собранную воду в дренажный колодец.

Вывести концы трубы в дренажный колодец. Это последняя составляющая закрытой системы дренажа.

Вывод труб в смотровые колодцы

По функциональному назначению дренажные колодцы делят на два вида:

1. накапливающие. Такой колодец имеет герметичное дно. Вода в нем накапливается и затем используется для полива;
2. поглощающие. Колодец без дна, вода в нем постепенно уходит в почву.

• Засыпать геоткань щебнем не достигая верхнего уровня земли 200мм.
• Засыпать дренажные трубы щебнем на высоту 300мм.
• Обмотать трубы геотексителем внахлест и зафиксировать стыки веревкой.
• Засыпать песок, землю и/или уложить дерн.

Поглощающий колодец и обмотка дренажной трубы геотексителем

Совет. Поверх закрытой системы можно установить поверхностный дренаж (ливневую систему) и также вывести ее в дренажный колодец.

Готовая дренажная система в разрезе представлена на фото

Схема дренажной системы в разрезе

Заключение

Какой из перечисленный видов дренажа подойдет вам – можно определить, только зная особенности участка. В целом же следует выбрать тот дренаж вокруг дома, стоимость работ по обустройству и эксплуатации которого наиболее низкая, и конечно, который можно сделать своими руками. При этом, он должен качественно и надежно выполнять роль водоотвода. Ведь, по расчетам специалистов, правильный дренаж вокруг дома позволит продлить срок его эксплуатации более чем на 50 лет.

Как сделать пристенный дренаж вокруг фундамента своими руками

Иней на стенах бани, плесень и сырость внутри – это верный признак того, что своевременно не был сделан дренаж фундамента и отводка ливневых вод. И особенно такая ситуация опасна тогда, когда на участке высокий уровень грунтовых вод — тогда сырость в бане и разрушающая плесень на фундаменте обеспечены! Спасти от всего это может только качественный дренаж вокруг фундамента.

Что собой представляет дренаж?

Слово «дренаж» происходит от «дрена» — «труба». По сути, пристенный дренаж фундамента – это замкнутая система, которая находится под уклоном и располагается ниже уровня основания его заливки. Сами дренажные трубы связаны между собой по углам бани специальными «ревизионными колодцами». Работает все так: тот избыток воды, что накапливается со временем в грунте, попадает в дренажные трубы, а по ним – в сборный колодец, и уже из него путем выкачивания – в канаву.

Что касается дренажных труб, то гофрированные гибкие для этой цели лучше не приобретать – в чем-то они хороши, но нужный уклон ими выдерживать крайне трудно. Куда лучше обычные оранжевые канализационные трубы, в которых легко насверлить сколько угодно отверстий.

А желоба используют для отведения от фундамента атмосферных вод – и их предохраняют с помощью чугунных решеток.

Как правильно спроектировать дренажную систему?

Насколько эффективным окажется устройство дренажа фундамента, напрямую зависит от точности и грамотности его проектирования, а также от того, насколько качественные для этого использовались материалы. Так, для начала важно рассчитать нагрузки, которые будут выдерживать лотки и дрены. И для особо существенных нагрузок пластиковые трубы лучше не брать.

Рациональнее всего разрабатывать дренажную систему еще при проектировании парной. И перед этим необходимо узнать:

• Уровень грунтовых вод
• Уровень заложения фундамента
• Состав почвы

Последний пункт особенно важен – правильный дренаж фундамента обязательно должен учитывать свойства почвы, и уже соответственно им и подбираются материалы: песок, геотекстиль, фракция щебня и вычисляется диаметр отверстий в дренажной трубе. Самый простой способ – узнать все это у фирмы, которая делала подобный дренаж по соседству, а именно, какие материалы они используют для работы в этой местности, в каком количестве и почему.

Нет также универсальной глубины для системы дренажа – она напрямую зависит от глубины залегания фундамента. Но обычно дренажную систему вокруг бани делают на расстоянии одного метра от стен и на глубине чуть ниже самого фундамента.

Есть еще один спорный момент: многие банщики во время обустройства дренажа методом проб и ошибок соединяли ливневую трубу с дренажной – вроде бы так удобнее. И как бы работают такие системы нормально. Но, в то же время, по строительным нормам такого делать не рекомендуется – ведь ливневые трубы собирают поверхностные воды, а дренаж – только грунтовые. Т.е. задачи у них разные, и подобные эксперименты чреваты последствиями.

Устраиваем дренаж в плитном фундаменте

А вот как сделать дренаж фундамента-плиты? Такое основание нередко выбирается для бани из-за того, что благодаря ему можно сделать небольшое техническое подполье и смонтировать там все коммуникации. Пустоты между ними засыпаются песком, кладется утепление и все покрывается финишной стяжкой уже пола. Но здесь есть важный момент: воду от фундамента нужно отвести, особенно, если сам грунт влагонасыщен – а именно на таком чаще всего и строят монолитную плиту. Да и постоянная сырость в русской бане совсем ни к чему… Но выход есть: это хорошая дренажная система вокруг фундамента.

Давайте разберем весь процесс по шагам:

Шаг 1. Итак, для начала нужно определить, куда именно будет отводиться вода. Обычно это дренажный колодец в 20 метрах от дома. Нужно оценить глубину прохождения водоприемной трубы в водосборе, и уже исходя из этого определять максимально допустимую глубину заложения труб вокруг бани – а именно, глубина заложения в углу фундамента как самого ближнего к точке отвода воды. И общий уклон всей дренирующей системы будет примерно от 70 см до 1 метра.

Шаг 2. Далее начинаются уже сами работы по дренажу – выкапывается котлован на глубину 40 см. Весь пирог будет такой: 10 см песчаной подушки, 20 см гравия и 10 см утепления ЭППС. Запас нужно брать 1-1,5 см от краев плиты.

Шаг 3. По всему периметру бани необходимо выкопать траншеи с уклоном – на 10 см глубже, чем предполагается заложить дренажную трубу. Для удобства контроля над положением труб можно над самой траншеей натянуть веревку – с тем уклоном, что и будет нужен.

Шаг 4. Теперь траншеи застилаются геотекстилем в 2 метра шириной, а поверх их отсыпается и трамбуется подушка из гравия.

Шаг 5. В траншею укладывается труба, и аккуратно засыпается понемногу. Как только она будет зафиксирована – производится окончательная засыпка.

Шаг 6. Теперь весь котлован наполняется десятиметровым слоем песка с поливом водой и трамбовкой.

Шаг 7. Далее котлован застилается геотекстилем – чтобы гравий, следующий за ним, не вдавливался в песок, и слои не перемешивались. Такой гравийный слой будет хорошо фильтровать воду и опускать ее в дренажные колодцы, а также предотвратит эффект так называемого капиллярного подсоса влаги.

Шаг 8. Как только гравий будет утрамбован виброплитой, те части геотекстиля, что выступают по краям, тоже нужно завернуть снова на гравий. В итоге после трамбовки весь слой получится ровный и однородный, равномерность поверхности будет колебаться +-2 см.

Шаг 9. Следующим шагом укладывается ЭППС – по 50 мм, в два слоя. Первый слой будет выходить за границы плиты на 30 см, а второй – максимум на 5 см.

Шаг 10. Как только будет вложен ЭППС, монтируется опалубка и дно застилается пленкой 6 метров шириной. Вяжется арматура и выполняется заливка раствором.

Саму дренажную трубу для этих целей можно приобрести в геотекстиле или в кокосовой обмотке, что, конечно, дороже, но эффективнее.

Как сделать дренаж столбчатого и ленточного фундаментов?

Вот как устраивается дренажная система вокруг других видов фундамента:

Шаг 1. Углубляется канава, и на ее дно кладется: песок – 20 см, щебень и дренажная труба.

Задача фильтрационного слоя – повысить эффективность отведения осадочных вод через дренаж. Делают его из такого заполнителя, который обладал бы высокой водопроницаемостью – обычно гравия. Но укладывать фильтрационный слой можно только после гидроизоляции стен фундамента.

Шаг 2. Поверх трубы снова сыплется щебень, хотя бы 30 см, и заворачивается в геотекстиль.

Для справки: геотекстиль – это тонкое нетканое полотно из синтетических волокон. Оно специально создавалась для укладки в грунт – воду геотекстиль пропускает хорошо, а вот мелкие частицы земли задерживает. Для дренажной системы это – то, что надо.

Шаг 3. Все это засыпается землей. К слову, сам дренаж может выходить в канаву вдоль дороги – если она удачно расположена. И для этого из колодцев выкачивать эту же воду можно принудительно – с помощью насосов.


Если система дренажа спроектирована правильно, то лишняя влага, которая пропитывала раньше стены фундамента, будет отведена. А самое главное – дренажная система снимает гидростатическое и механическое давление на сам фундамент, и такая баня прослужит гораздо дольше, чем та, строительство которой велось «на авось».

устройство, соединение, монтаж, как укладывать правильно

Не всегда есть возможность построить частный дом на идеальной почве. Грунтовые воды – один и минусов, наиболее часто встречающихся на участках землевладельцев. Они портят жизнь и частную собственность очень многим людям, имеющим дом на земле. Успешно бороться с этой неприятностью поможет укладка дренажной трубы вокруг фундамента.

Этот старый добрый способ до сих пор является одним из самых надежных и эффективных.

Почему это важно

Последствия отсутствия дренажной системы

Первые и самые явные признаки того, что вам необходимо обеспечить дренаж, это буйная и влаголюбивая растительность вокруг дома.

Постоянная сырость, плесень, мох, характерный запах говорят о том, что грунтовые воды нужно срочно отводить от дома.

Если вы не сделаете это вовремя, не только повышенная влажность постепенно разрушит ваш дом.

В зимнее время грунтовые воды, замерзая, расширятся и повлекут за собой трещины в стенах и фундаменте.

Для качественного и работоспособного дренажа вы вполне сможете проложить дренажные трубы своими руками вокруг вашего дома.

Сделав это один раз и потратив немного времени и сил, вы на долгие годы забудете о сырости и неприятностях. Давайте узнаем подробнее, как самостоятельно осуществить дренаж, избавив себя от лишних проблем.

С чего начать и что выбрать

Поверхностный дренаж

Для начала выясните, какой уровень грунтовых вод на вашем загородном участке.

Самостоятельно это можно выявить, но не понять с предельной точностью, поэтому лучше пригласите геодезиста, который вам подробно расскажет обо всех особенностях вашего грунта.

Перед этим он обязательно должен провести все необходимые процедуры – измерить уровень и содержание влаги на участке.

Нелишним будет пригласить и архитектора, он существенно облегчит вам задачу, разъяснив, каковы особенности вашего строения и как его предохранить максимально эффективно.

Если вы совсем не знаете, как укладывать дренажные трубы, и никогда не сталкивались с такой работой, постарайтесь собрать максимум информации по этому вопросу.

Даже если вы не сможете проделать  монтаж пластиковых труб своими руками, то хотя бы будете в курсе того, что делают приглашенные рабочие.

Обратите внимание! Самый простой и всем доступный дренаж – это поверхностный. Представляет собой небольшие траншеи вокруг дома, куда и собирается вода. Далее она стекает в одну, общую траншею, и выводится в нужном вам направлении. Но, при простоте как плюс, вы получите неэстетичный внешний вид участка как минус.

Открытые траншеи даже при самой богатой фантазии мало кому покажутся привлекательными.

Хотя, можно их прикрыть решетками, препятствующими попадание мусора и задекорировать растениями или дерном с травой. Если вас устроит этот вариант – то считайте, что самый легкий способ дренажа у вас уже в руках.

Как сделать дренаж

Монтаж дренажной канализации

Но чаще всего владельцы избавляются от лишней влаги с помощью дренажных труб, которые укладываются в необходимых местах.

Само устройство дренажной трубы довольно простое, но очень продуманное.

Внутри она имеет гладкую поверхность для хорошей проходимости.

Снаружи трубы оформлены гофрированной поверхностью, для хорошей пластичности и повышенной прочности.

Под эти трубы роют траншеи около 35-40см шириной. Дно траншей утрамбовывают, затем укладывают песок или щебень толщиной 5-7см.

Далее в подготовленные таким образом траншеи осуществляется монтаж полиэтиленовых труб с небольшим уклоном для хорошего стекания воды.

Сверху трубы засыпают песком или щебнем и укрывают геотекстилем для утепления.

Последний слой желательно присыпать песком, затем грунтом и утрамбовать. Глубина, на которую производится укладка канализационных труб, зависит от глубины залегания грунтовых вод. Поэтому, для эффективной работы системы, посоветуйтесь со специалистом перед ее монтажом.

Совет! Чтобы обеспечить прочное соединение дренажных труб, желательно стыковать их при помощи специального сварочного аппарата. Для контроля и слежения за полноценной работой системы необходимо оформить по магистрали поворотные и смотровые колодцы.

В случаях засорений через них вы сможете прочистить систему от мусора. Колодцы можно сделать из бетонных колец небольшого (40-60см) диаметра, или из пластиковых колец.

Для сбора отводящейся воды будет необходим водоприемник. Это колодец, который следует сделать в самом низком месте вашего участка.

Его глубину следует просчитать в зависимости от будущего количества стекаемой воды и ее расхода на возможный полив участка.

Однако глубину меньше трех метров делать нецелесообразно. Дно колодца засыпают гравием или щебенкой, но не бетонируют. Это делается для того, чтобы стекающая вода успешно впитывалась в грунт, а весь мусор оседал на дне.

Для того чтобы готовая система дренажа работала долго и качественно, раз в 5-10 лет ее необходимо прочищать и промывать. Делается это легко, пустив воду под напором через смотровые колодцы.

После того, как вы узнали, как правильно уложить дренажную трубу, следует подумать, как замаскировать всю систему, чтобы она не портила внешний вид участка.

Закопанную траншею с трубами и смотровые колодцы можно задекорировать дерном с травой или неприхотливыми растениями.

При расчете метража труб, необходимых для осушения участка, нужно исходить из 7-10 погонных метров материала на каждые сто квадратных метров площади.

Перед тем, как будут уложены дренажные трубы – установка их в принципе предельно проста, постарайтесь осуществить следующее: сделайте отмостку от фундамента к дренажу под небольшим уклоном и забетонируйте ее, если это до сих пор еще не сделано.

Тогда вода, в том числе дождевая, будет беспрепятственно стекать в будущую систему водосбора. Проделав эту операцию, вы полностью предохраните не только фундамент, но и весь дом в целом от размытия, сырости и разрушения.

Для дополнительной функциональности работы всей системы в комплексе желательно сделать ландшафтную  планировку участка.

Засыпка ям, создание уклонов в нужных местах перед тем, как осуществить монтаж дренажных труб даст максимально эффективный положительный результат работы будущей дренажной системы вашего участка. Посоветуйтесь со специалистами по ландшафту перед началом работ, и тогда у вас никогда не будет проблем с лишней водой, способной повредить дом и территорию.

типы работ, материалы, инструкция по монтажу, необходимость

Иногда возникают ситуации, когда частный дом или дачу приходится возводить на влажном грунте, потому что других вариантов просто не существует. Предварительно необходимо провести полную сушку. Дренажная труба своими руками устанавливается очень сложно. Для того, чтобы это сделать, нужно приложить много усилий, но умелый хозяин сможет справиться с этим делом.

Данная процедура очень трудоемкая и для того, чтобы сделать все правильным образом, следует провести ряд предварительных подготовительных работ. Для начала стоит составить план грунтовых работ, выбрать и подготовить необходимый набор инструментов и приборов, а также ознакомиться с правилами монтажа дренажных деталей.

В том случае, если глубоко под землей скопилось большое количество воды, то могут возникнуть определенные трудности, которые будут препятствовать рабочему процессу. Возможно перед началом рабочих мероприятий понадобится откачать жидкость с земли. Ни в коем случае нельзя оставлять воду под слоем земли, иначе, если дренажа не будет, то этот слой полностью разрушится, что в свою очередь может привести к нарушениям конструкции дома или теплицы.

Труба дренажная у дома

Предварительные мероприятия

Укладка дренажных труб своими руками не может проводиться без определенной предварительной обработки. Подобные действия осуществляются для того, чтобы окончательно определиться с видом дренажной системы. После того, как было принято решение об установке, владелец дома, а по совместительству и сам установщик, должен подробно изучить принцип действия разных механизмов сушки, а также подробно разобраться в проведении монтажа для каждого отдельного вида.

Глубинные системы – это специальные механизмы, которые защищают фундамент любого дома от контакта с водой и любой другой влагой. Если провести целую трубопроводную сеть под землей, то вода будет стекать по трубам и не попадать на поверхность фундамента. Единственное условие заключается в том, что дренажная система должна монтироваться под определенным углом. В том случае, если угол наклона будет недостаточным, то вода не будет стекать полностью, так как некая часть влаги будет застаиваться в трубах.

Укладка дренажных труб с геотекстилем чаще всего производят с дальнейшим расположением в саду или огороде. Такое решение дополнительно ограждает деревья и растения от преждевременного загнивания.

Кольцевой дренаж

Такой вид монтажа является наиболее эффективным в той ситуации, когда необходимо произвести круговое ограждение жилья от подземных вод. В успешном осуществлении этой процедуры огромную роль играет подготовка. Если составить план укладки еще до начала работы, то монтировать такой дренаж можно вполне самостоятельно.

Водоотводный трубопровод установлен по принципу круговой цепи. А уровень воды уменьшается под воздействием механизма сушения. Если обратить внимание на внешний вид этой конструкции дренирования, то он очень напоминает разветвленные корни большого дерева.

Устройство дренажа под землёй

Если влага присутствует в небольших количествах или ее воздействие на жилье является не очень серьезным, то рекомендуется применять дренаж, который сделан из прочного и твердого пластика. При этом монтаж труб совсем не обязателен. Все, что понадобится – это два небольших слоя. Один должен состоять из гравия, а второй из песка. В соединении эти вещества образуют покрытие, которое очень хорошо пропускает влагу. К тому же следует соблюдать определенный уровень уклона. На каждый метр, слои должны опускаться, примерно, на три сантиметра.

Список необходимых материалов для укладки

Перед тем, как начинать рабочий процесс. Нужно приготовить все инструменты и приборы, которые могут понадобиться:

• Щебень. Для укладки подойдет щебенка крупного или среднего размера. Если сравнивать технические характеристики и свойства, то данный материал является самым практичным, так как он практически не пропускает грязь и большие куски земли. В качестве альтернативного варианта можно использовать гравий, размером от двадцати до сорока миллиметров.
• Песок. Практически не один ремонт или строительство не обходится без применения песка. Согласно нормам для данных действий, его следует брать с речного побережья. Он должен быть достаточно крупным для того, чтобы с его помощью можно было создать подходящие лотки. Основное его преимущество заключается в том, что он сохраняет первоначальную форму, даже под влиянием высокого уровня температуры.

Предварительно нужно сделать специальные лотки, которые могут быть изготовлены из бетона или пластмассы. Цель таких лотков заключается в том, что они не позволяют грунту просыпаться вовнутрь траншеи.

Также не обойтись без установки специальных фильтров для мусора и загрязнений, которые могут пригодиться в той ситуации, когда транспортировочные пути могут забиться в процессе доставки воды до места слива.

Набор материалов и инструментов для дренажной системы

Дренажная труба своими руками, которая ставится на основе глубинной конструкции, должна сопровождаться определенным наличием инструментов первой необходимости:

• Дренированные трубы. Позволяется рассматривать трубы из полимера, а также те, которые употребляются для создания обычных канализаций. Если был выбран второй вариант, то для того, чтобы обеспечить проходимость волы, следует просверлить специальные проемы. Также можно применять трубы на основе цемента и асбеста, диаметр которых составляет около восьмидесяти миллиметров.
• Геотекстиль. Это материал нужен для того, чтобы после окончания установки разветвления не загрязнялись. Для этих целей можно применять дорнит, а также флизелин, который является не менее эффективным. Основными положительными качествами считается высокий уровень прочности, а также способность к качественной фильтрации.
• Соединительные муфты. Данные детали необходимо заранее приобрести в достаточном количестве.
• Смотровые колодцы. Эти сооружения нужны для того, чтобы в дальнейшем можно было осуществить очистку механизма.
• Дренажный насос. Это прибор нужен в тех случаях, когда требуется выкачать воду в тех местах, где трубу проложить невозможно.

Принцип устройства дренажа

Монтаж линейного дренажного устройства

Такой вид устанавливается для того, чтобы можно было собирать влагу по канавам, для дальнейшей транспортировки в коллектор. При конструировании канав следует соблюдать угол наклона, который должен составлять тридцать градусов. Это нужно для того, чтобы дождевая вода лучше накапливалась внутри.

Недостаток такого устройства заключается в том, что он имеет короткий срок службы из-за того, что стенки канав очень быстро подвергаются повреждениям и скоропостижным разрешениям. Для того чтобы избежать таких негативных последствий, необходимо проследить за тем, чтобы технология рабочего процесса была изменена на более качественную.

Во-первых, следует заполнить траншею мелким, а также крупным щебнем. Во-вторых, ее следует покрыть дерном и аккуратно разровнять.

Лотки, на которых присутствуют фильтровальные решетки, требуется поместить в траншею. Такое действие обеспечит более безопасную и качественную работу всего механизма.

Установка дренажной траншеи

Для того, чтобы правильно произвести данную процедуру, нужно следовать последовательным шагам, которые предоставляет специальная несложная инструкция:

Засыпка дренажной трубы

1. Перед тем, как укладывать сам дренаж, требуется вырыть траншею.
2. Далее засыпается слой песка, толщина которого должна составлять от десяти до пятнадцати сантиметров.
3. Поверх песка накладывается аналогичный слой гравия.
4. После этого монтируется непосредственно дренированная труба.
5. На трубу насыпаются слои крупного гравия, затем геотекстиля, после песка, в предоставленной последовательности.
6. После того, как траншея была наполовину засыпана, вторую половину нужно заполнить смесью глины и чернозема.

Важно помнить, что глубина закладки трубопровода должна зависеть от уровня заглубления воды. Для того, чтобы дренажные трубы были расположены, как можно плотнее друг к другу, можно приварить их вместе с помощью сварочного устройства. Чем крепче будут стыковые швы, тем устойчивее будет сама конструкция.

Почему это имеет такое большое значение?

Первым признаком для установки таких систем, может быть большое количество растений, которые располагаются вокруг дома. Если наблюдается плесень, моховые скопления, сырость в помещениях, а также наличие неприятного запаха на всей территории жилья, то требуется, как можно быстрее отвести воду от дома. Если опоздать со сроками, то высокий уровень влаги может начать процесс разрушения частного жилья, дачной постройки или теплицы.

В зимний период, когда уровень температуры критически низкий, вся жидкость замерзает, вследствие чего начинается расширение замерзшего льда. Чем больше он расширяется, тем негативнее это сказывается на бетонном фундаменте, который подвергается давлению, нагрузкам и повреждениям.

Пластиковые трубы, установленные собственноручно, обеспечат качественную и долгосрочную дренажную конструкцию вокруг всей территории. Если сделать такое ремонтное усовершенствование собственного земельного участка один раз, при этом не теряя слишком большого количества финансовых средств, сил и времени, то можно на достаточно долгий срок забыть о сырости, влаге и неприятных запахах.

Советы, которые предоставлены в статье, помогут абсолютно каждому осуществить эту серьезную ремонтную работу.

Водоотвод своими руками Как сделать систему отвода воды

Чаще всего землю под коттедж человек сам не выбирает, а устраивает то, что предлагают в архитектурном отделе. А в процессе использования раздачи выяснилось, что земля застряла с повышенным уровнем влажности. Поэтому деревья расти не хотят, а овощные культуры начинают болеть. И самое страшное, что близкие грунтовые воды могут размыть стену подвала, вызвать усадку коттеджей и хозяйственных построек, подвал каждую весну будет затопляться.Более того, избыток влаги зимой приподнимает почву, делает из него печеницу, в результате чего тротуар, дорожки и другие элементы дизайна участка начнут осыпаться. Освоится только одно — обустроить участок дренажа своими руками. Процедура эта несложная, занимает пару недель. Зато можно избежать многих серьезных неприятностей и сохранить здоровье сада и построек.

Проект №2 — закрытый (глубокий) дренаж

В зависимости от причин затопления территории, дренаж делают открытого или закрытого типа.Если на участке преобладает глинистая почва, которая удерживает на поверхности выпадающие осадки и таяние снега, значит, для внесения на участок достаточно, чтобы создать открытую дренажную систему, через которую избыток воды будет уходить с поверхности почвы.

Вторая причина застоя воды — близкое прохождение грунтовых вод. Их подают в весенний подвал, размывают фундамент, будут лучинать грунт, а избавиться от проблемы может только капитальная система закрытого дренажа. Рассмотрим, как сделать дренаж на участке самыми простыми способами.

Местный метод

Открытая дренажная сеть без предварительной схемы или с ней. Самый простой вариант — местный дренаж местами. Создавайте его, если проблема затопления касается только определенных точек участка, а осенью выпадает большое количество осадков.

Водозаборники размещаются в местах наибольшего скопления воды (из водостоков по краям дорожек и т. Д.) Путем закапывания в землю герметичных контейнеров или дренажных колодцев.

В этом случае вы сначала замечаете место, где вода чаще всего застаивается, и закапываете там водозаборники или закрытые емкости, из которых в дальнейшем можно будет взять жидкость для полива огорода.Как правило, большая часть воды остается:

• в конце водосточного сада;
• неглубоких участков у крыльца и террасы;
• в углублениях земли с неровным рельефом.

Если место скопления воды у границы участка, то с помощью траншей отвести сток снаружи. А в дальних позициях закопанные в земле водозаборники.

Ленточные канавы

Второй вариант — дренаж, наиболее благоприятным для глинистых грунтов является устройство котлованов вокруг участка.Сначала набрасывается на бумаге план, на котором размечается вся сеть канав и дренажная яма, где будет вода.

Глубина дренажной канавы около полуметра, а частота посещения определяется уровнем переувлажненной территории (чем влажнее почва, тем больше необходимость рыть канавы)

Чтобы открытая дренажная система работала эффективно, канавы должны быть ориентированы на будущие водозаборы. Если поверхность неровная, перекопайте рельеф, а если ровная, нужно создать уклон искусственно, иначе в дренажных сетях будет застаиваться вода.

Количество канав определяется степенью увлажненности почвы. Чем больше глины, тем больше мощения и дренажных сетей. Глубина траншей делают не менее полуметра, а ширина определяется степенью близости к водостоку колодца. Самую широкую сделайте траншеей, которая собирает воду со всех остальных и направляет колодец.

Проверять качество стока следует в кюветах, которые еще не успели его доработать, т.к. иначе придется потратить лишние усилия на демонтаж конструкции.

После того, как вся дренажная система на участке выкопана, необходимо проверить качество стока.Для этого можно использовать обычный садовый шланг с учетом канав, сильного потока воды (желательно под несколькими углами) и посмотреть, как быстро вытечет в канализационный колодец. Если на некоторых участках поток слишком медленный, значит, нам нужно сделать больший наклон.

После валидации системы начинают придумывать способы декорирования. Мало кому нравится внешний вид вырытых канав на его земле, поэтому они стараются прикрыть. Проще всего это сделать, используя гравий разных фракций. Дно засыпано крупной галькой, а сверху насыпь более мелкой.Последним слоем можно даже выложить мраморную крошку или цветной декоративный гравий синего цвета, создавая подобие сухих ручьев. Осталось украсить свои берега зелеными растениями, а водосточная система превратится в уникальный дизайнерский предмет. Кюветы по периметру сада можно закрыть декоративными решетками.

Если вы оставите канаву открытой, лучше всего придать ей форму воды, создав нечто вроде ручья. Но этот вариант придется периодически очищать от мусора от

Важно! Засыпка траншей гравием предохраняет стены от обрушения и тем самым продлевает срок службы вашей дренажной системы!

Если проблема не в переувлажнении глины и перекрытии грунтовых вод, лучше всего построить участок для создания глубокого дренажа.Выполняется в следующем порядке:

1. Определите глубину прокладки труб. Чем плотнее грунт, тем менее глубоко проложены трубы. Так, для песчаного грунта требуется траншея не менее метра, для суглинка — 80 см, для глинистого грунта — 70-75 см. Не забывайте учитывать глубину промерзания грунта на вашем участке. Лучше, если труба будет ниже этого уровня. Тогда зимой они не будут деформировать оставшуюся влагу и увеличивающуюся почву.

2. Поднимите трубку. На сегодняшний день большинство дренажных труб из перфорированного пластика. Он дешевле керамического и безопасен в отличие от асбеста. Но трубу следует дополнительно защитить от проникновения мелких частиц земли и песка, иначе со временем она забьется и перестанет выполнять дренажную функцию. Для этого используется геотекстиль, которым обматывают каждую трубу определенным типом грунта.

Песчано-гравийная подушка играет для дренажных труб в качестве амортизатора и дополнительного фильтра, не пропуская крупных частиц земли и мусора, переносящих грунтовые воды

Если грунт глинистый, геотекстиль использовать нельзя, но трубу следует укладывать на гравийную подушку (20 см).На суглинок щебень засыпку не производят, а трубу оборачивают фильтровальной тканью. На песчаных грунтах нужно и обмотать геотекстилем, а трубу засыпать щебнем сверху и снизу.

Готовые дренажные трубы изготавливаются из перфорированного гофрированного пластика, который уже обернут фильтровальной тканью, поэтому не требуют дополнительных работ при прокладке.

3. Подготовьте место для приема воды. Перед земляными работами необходимо определить, куда будет стекать ваша вода.Это может быть просто выпускной патрубок за пределами станции, откуда он потом упадет в канаву. Но лучше сделать дренажную яму. Он поможет в засушливый год, потому что эту воду можно использовать для овощных нужд. И у вас не всегда есть возможность вывести дренажную систему за пределы участка.

4. Земляные работы. Выкопайте канаву ниже уровня земли, чтобы разместить водозаборник. Примерно — метровые канавы должны иметь уклон 7 см. Обязательно проверьте уклон строительного уровня. Лучшая планировка траншей — дерево, у которого все боковые ветви сливаются в одну центральную, созданную из более широких труб.И из него вода течет в колодец.

5. Подготовка дна траншеи под укладку труб. Когда выкопана сеть траншей, необходимо подготовить морское дно для укладки труб. Отличий быть не должно, потому что земля раскалывается, пластик под тяжестью грунта начнет ломаться. Удобнее всего делать подушку. Снизу засыпается 10 см крупного песка, а сверху — слой гравия. И пусть у него проложат трубу. Если корка по каким-то причинам не может образоваться, то всю канаву дополнительно облицовывают геотекстилем для предотвращения заиления труб.

Важно! Подбирайте фильтровальную ткань невысокой плотности, иначе вода не сможет быстро пробить ее стенки.

6. Прокладка дренажной системы. Все трубы уложены в траншеи и собраны в единую сеть тройниками и крестовинами.

Для соединения дренажных труб в единую сеть с использованием таких дополнительных элементов, как крестовины и тройники, подбирая размер диаметра трубы.

Затем система засыпала верхний слой песка, а затем гравия (10-15 см на каждый слой). Оставшееся пространство забейте обычной землей, образуя над землей катки. Со временем слой осядет, и насыпи сравняются с землей.

После того, как дренаж на площадке будет выполнен, не рекомендуется использовать его с тяжелой техникой для выравнивания системы. Лучше все сложные строительные работы завершить до создания дренажной сети, потому что исправить это сложнее, чем создать новую.

Связанные с контентом

Советы по установке дренажной системы для вашего двора

Теперь, когда апрельские ливни пропитали ваш дерн, вы, возможно, заметили, что ваш газон больше похож на страну 1000 озер, чем на пышный зеленый ковер, который, как вы надеялись, выскочит Эта весна.

Установив дренажную систему, вы можете убедиться, что ваш двор по-прежнему получает необходимую гидратацию, без затяжной грязевой ямы, которая быстро становится.

Французский слив — один из лучших способов удалить стоячую воду с вашего переднего или заднего двора. Их также легко установить самостоятельно, если вы планируете заранее и имеете подходящее оборудование.

Вот несколько советов по французскому дренажу своими руками:

Используйте более широкую траншею

Эксперты по газонам скажут вам, что чем шире, тем лучше будет водоотвод.Кроме того, легче выкопать большую площадь, чем меньшую и более узкую.

https://www.easydigging.com/Drainage/installation_french_drain.html

---

Используйте малую обратную лопату или траншеекопатель

Прикрепите к небольшому бульдозеру (например, MAGNATRAC) небольшую обратную лопату или приспособление для рытья траншей, чтобы сделать самую важную часть вашей работы — копание — простой и точной. Ваша траншея должна быть достаточно широкой и глубокой, чтобы выдержать перфорированную трубу шириной 4 дюйма, плюс дополнительные 4-6 дюймов гравия с каждой стороны и над ней.Попытка выкопать участок вручную, особенно в илистой почве, может оказаться сложной и сложной задачей.

https://struckcorp.com

---

Засыпьте гравий в траншею перед установкой трубы

Гравий обеспечивает структурную поддержку, облегчая поток воды, так что дренажная зона может выполнять свою работу, не пропитывая почву и не создавая грязи. Перед укладкой перфорированной трубы в траншею нанесите несколько дюймов гравия, затем накройте трубу до уровня земли вокруг нее.

https://www.hgtv.com/design/outdoor-design/landscaping-and-hardscaping/how-to-build-a-french-drain

---

Проверьте угол наклона дренажной трубы

После того, как вода накапливается внутри французского водостока, вам необходимо убедиться, что она течет в другую часть вашей собственности, рассеивая воду в другом месте. Вы даже можете установить заглубленный перфорированный сухой колодец, если захотите (который позволяет воде медленно растворяться в почве вокруг него.) Независимо от вашего решения, вы должны убедиться, что труба внутри слива газона способствует движению воды в правильном направлении.

https://www.familyhandyman.com/landscaping/install-an-in-ground-drainage-system/view-all/

---

Используйте ландшафтный брезент вместо пластиковой подкладки

Некоторые мастера французского дренажа посоветуют вам выстелить траншею пластиковым брезентом перед тем, как засыпать гравий или трубу на участке. К сожалению, это блокирует воду и может сделать область вокруг лайнера очень мокрой.Вместо этого используйте брезент для озеленения. Пористый барьер позволяет воде стекать в траншею и дренаж, но не дает грунту и гравию смешиваться друг с другом.

https://www.thespruce.com/how-to-install-french-drains-for-yard-drainage-2131133

---

Добавьте водосборные бассейны по мере необходимости

Распространенная ошибка французского дренажа «сделай сам» — установка одного уловителя в начале траншеи. Однако при необходимости вы можете добавить к дренажной трубе дополнительные водосборные бассейны, в зависимости от того, где находятся ваши впадины.Это также позволяет иметь разные ответвления, отходящие от вашего основного французского водостока, если вы того пожелаете. Отверстие для слива не обязательно должно быть большим; он может быть столь же консервативным, как диаметр 4 дюйма.

https://www.youtube.com/watch?v=FlYrmZ_6X94

Французские инструкции по установке слива: все подробности.

На этой странице мы подробно рассмотрим, как установить французскую дренажную систему, чтобы уменьшить проблемы с дренажем на вашем газоне, дворе или в саду.Официально французский водосток — это гравийный сток без трубы. Вода просто собирается и проходит через гравий или камень. заполненный канал, который начинается с поверхности или чуть ниже нее. Но в наше время и для практических целей мы рассмотрим Французский водосток с дренажной трубой в щебне.

Еще одно отличие, которое вы заметите здесь, заключается в том, что в то время как другие руководства по дренажу рекомендуют довольно узкие траншеи для своих французских Водостоки — часто шириной всего 6 дюймов — я рекомендую, чтобы ваши траншеи были шириной от 8 до 12 дюймов по следующим причинам:

• Более широкий французский слив прослужит дольше
• Емкость для сбора и отвода воды лучше при увеличении ширины
• Широкий французский водосток легче копать и выравнивать, особенно когда он становится глубоким

Мы подробно рассмотрим каждый из этих пунктов. ..

Более широкий французский водосток прослужит дольше , потому что основной причиной отказа французского водостока является заиливание промежутки между гравием, глиной и почвой — а в более широкой системе просто больше гравия и требуется больше времени, чтобы забиться. Также лучше всего, если французская водосточная траншея будет обернута проницаемая ландшафтная ткань (тип протекающей воды) и трубы покрыты ткань сливного рукава чтобы еще больше замедлить засорение корнями или частицами почвы.Копать дренажную систему — большая работа — будьте обязательно сделайте все возможное, чтобы ваш тяжелый труд длился как можно дольше.

Емкость для сбора и отвода воды лучше в широком французском водостоке. Это вещь здравого смысла. Подумайте, сколько воды может пройти через 10-дюймовый канал по сравнению с 6-дюймовым каналом. Также помните, что мы хотим разрешить как можно больше собранной воды, чтобы впитаться в грунт в более сухих частях двора, и французский водосток высотой 12 дюймов ширина имеет вдвое большую площадь дренажа, чем траншея шириной 6 дюймов. Также есть потенциал для небольшие сухие колодцы которые вы можете добавить на дно французской дренажной траншеи — их намного легче выкопать в более широкой траншее.

Широкий французский водосток легче копать и выравнивать, особенно когда он глубокий, , потому что вы можете рыть инструменты, руки и даже ноги в глубокую 12-дюймовую траншею, но не в 6-дюймовую. Выровнять дно траншеи для получения правильного уклона также намного проще в более широком французском водостоке, особенно при копании вручную.Существует также проблема использования копателя почтовых ям на дне французской дренажной траншеи для добавления сухих колодцев, как указано в абзац выше. Для тех, кто использует траншеекопатель, многие из них имеют бортовой поворот. навесные траншеекопатели и несколько траншеекопателей с ручным управлением подойдут для траншейной цепи шириной 10 или 12 дюймов — спросите на пункте проката.

Так что планируйте хорошо выполнять работу и, следовательно, делать ее только один раз в жизни. Потратьте немного больше времени, чтобы выкопать более широкую ширину и потратьте немного больше на дополнительный гравий, который понадобится.Оно того стоит!

Установка дренажной и дренажной плитки French

За несколько дней до начала копания обратитесь в местную коммунальную компанию, чтобы получить все подземные коммуникации (газ, вода, канализация, электрические, телефонные и т. д.) линии на вашем участке расположены и отмечены.

У себя во дворе разбейте дренажную систему, которую вы спроектировали в Шаг 3. Прочтите инструкции по определению уклона дренажной системы. на странице, чтобы выяснить, насколько глубоко копать и какой уклон должны иметь различные части вашей системы.

Перед тем, как начать копать, подумайте, как вы будете обрабатывать всю оставшуюся грязь. Установка французского стока сильно отличается от нормальная траншея в том, что большая часть грязи не вернется в траншея (из-за гравия). Чаще всего люди загружают в тачку лишний грунт и вывозят его на дорогу для самовывоза и удаления, или переместите его в другую часть своей собственности для заполнения. Обязательно планируйте насыпать грунт, чтобы не приходилось пересекать открытый желоб с тачкой.Верхний слой почвы обычно укладывается на стороне, противоположной грунту, так как он будет засыпан верх траншеи.

Часто лучше начинать рытье с самого дальнего конца дренажной системы, обычно канавы, улицы, колодца или другого низкого или низкого уровня. сухая область, в которую вы дренируете. Таким образом, вы зафиксируете фиксированный конец, и если проблемы возникнут выше по течению в системе (например, валун или основные корни) иногда можно просто увеличить уклон французского дренажного трубопровода, чтобы он проходил через верхнюю часть препятствия.

Так что соберите своих друзей и несколько хороших инструментов для рытья траншей и приступайте к делу.

Установка дренажной трубы и гравия

Поздравляю, вы закончили самую сложную часть (проектирование и копание). Это было много работы, и вы не хотите, чтобы это было нужно делать снова да? Чтобы ваш французский слив прослужил долго, вам нужно использовать следующие предметы:

Французские дренажные системы выходят из строя только тогда, когда гравий заполняется глиной или частицами почвы или когда дренажная труба становится заполненной почвой или корни. Используя перечисленные выше элементы, вы продлите срок службы вашей французской дренажной системы и сделаете возможным ее легкую очистку. вытащите его с помощью Roto-Rooter или канализационной змеи, если она все же засоряется.

Вот как должны выглядеть ваши французские водосточные траншеи …

Обратите внимание, что вокруг 4-дюймовой дренажной трубы всегда есть не менее 2 дюймов гравия. Также обратите внимание на тканевый сливной рукав и на то, что ландшафтная ткань перекрывается и полностью окружает гравий.Помните, что жесткая дренажная труба всегда устанавливается с отверстия внизу.

Для получения информации о том, как выбрать и установить правильную трубу и фитинги для французской дренажной системы, которая будет хорошо работать и проста в обслуживании, перейдите на следующую страницу:
Как установить французскую дренажную трубу и фитинги для простая очистка Roto-Rooter в будущем

French Drains 101 — Bob Vila

Фото: Helet van Blerk

Вещи со словом «французский» в названии обычно необычные, правда? Пудели, духи, выпечка. Но французский водосток — это не что иное, как канава в земле, вставленная перфорированной трубой под слоем гравия. Эта труба отводит ливневую воду туда, где она вам не нужна — например, вдоль фундамента, — и отводит эту воду в более удобное место, например, в муниципальную ливневую канализацию или дождевую бочку.

Проблемы с дренажем?

Наймите профессионала, который сделает за вас грязную работу. Получите бесплатную, бесплатную оценку проекта от экспертов по дренажу уже сегодня.

+

ЧТО ТАКОЕ ФРАНЦУЗСКИЙ СЛИВ?

Звучит элегантно, но на самом деле это не что иное, как засыпанная гравием канава со встроенной трубой, отводящей воду из дома.

В то время как водосточные желоба собирают осадки, стекающие с крыши, французские водостоки собирают воду на уровне земли. Предположим, что после ливня вода имеет тенденцию скапливаться в определенном низком месте на вашем участке. Перенаправление потока воды с помощью французского водостока решило бы эту проблему.

Французский водосток также является решением для подвалов, пропускающих воду через фундамент. В этих «мокрых» подвалах вода давит на фундамент и постепенно просачивается. Однако с французским водостоком воду возле фундамента можно перенаправить и отлить в другом месте.

Если вода продолжает проникать в ваш подвал, несмотря на кажущийся достаточным наружный дренаж, то вам, возможно, потребуется установить французский водосток в помещении. Установка включает в себя вырубку траншеи в плите подвала по периметру фундамента, укладку трубы в траншею и установку водоотливного насоса для перемещения воды изнутри наружу.

Связано: 7 способов избежать затопления подвала

Фото: wikimedia.org

ВЫКРЫТЬ траншею для французского водостока

Как во дворе, так и в подвале, французский водосток работает по тому же принципу.Сначала выкапывается траншея с уклоном в том направлении, в котором должна идти вода; Обычно рекомендуется уклон в один дюйм на каждые восемь футов длины. Чтобы определить правильный угол, используйте веревку уровня, привязанную между столбами, затем измерьте расстояние от этой контрольной точки до дна траншеи.

Поскольку существует прямая зависимость между диаметром дренажной трубы и ее относительной эффективностью, сделайте траншею шириной не менее 12 дюймов и стремитесь к глубине от 18 до 24 дюймов.Если вы устанавливаете французский водосток вокруг фундамента, чтобы предотвратить попадание влаги в подвал, позаботьтесь о том, чтобы труба располагалась ниже уровня плиты или готового пола.

ЗАПОЛНЕНИЕ И ОБЛОЖКА ТРУБОПРОВОДА ФРАНЦУЗСКОГО ДРЕНАЖА

После рытья траншеи засыпьте ее щебнем на несколько дюймов. Накройте камень водопроницаемой ландшафтной тканью, чтобы препятствовать росту сорняков. Далее в траншею уложите трубопровод. Выберите один из двух типов: жесткий ПВХ с просверленными отверстиями или гибкая дренажная труба с прорезями.ПВХ служит дольше, и если вы столкнетесь с засором, его можно очистить с помощью давления или змеи сантехника. С другой стороны, гибкая труба дешевле и с ней проще работать.

Выбираете ПВХ? Вы можете прикрепить соединение под углом 45 градусов к началу вашего трубопровода, а затем подсоединить соединение к трубе, которую можно оставить торчащей из земли для легкого доступа к точке очистки. Еще одна важная вещь, которую следует помнить при установке ПВХ: направьте отверстия для труб вниз. Как это ни парадоксально, но французские водостоки работают, позволяя воде течь в них снизу.

Оберните вокруг трубы ландшафтную ткань, чтобы грязь и корни не засоряли систему. Наконец, заполните траншею гравием до уровня. В качестве альтернативы, заполните гравием точку на несколько дюймов ниже уровня земли, а затем добавьте грязь, чтобы покрыть оставшееся расстояние. Хотя закрытие трубы усложняет дальнейшее техническое обслуживание, это позволяет полностью скрыть французский слив.

Дополнительные сведения о французских водостоках

• Вместо обертывания трубы ландшафтной тканью можно купить гибкую перфорированную трубу, заключенную в водопроницаемую ткань.
• Если вы планируете рыть длинную траншею, подумайте об аренде траншеекопателя, чтобы он быстрее работал.
• Установите водосборную бочку на конце водостока, чтобы собирать дождевую воду для использования в саду.
• После рытья траншеи следует ожидать наличия большого количества рыхлой грязи, которая нуждается в пристройке. Прежде чем приступить к проекту, решите, что вы будете делать с грязью.

Проблемы с дренажем?

Наймите профессионала, который сделает за вас грязную работу. Получите бесплатную, бесплатную оценку проекта от экспертов по дренажу уже сегодня.

+

Как вырыть траншею для канализации

Неисправная канализационная система по понятным причинам вселяет страх в сердца домовладельцев. Во-первых, высокая стоимость замены канализационной линии может серьезно сказаться на банковских счетах большинства домовладельцев. С другой стороны, полностью вышедшая из строя канализационная линия означает, что все операции по очистке сточных вод в доме должны быть прекращены: туалеты, раковины, душевые и ванны.

Когда подрядчик составляет смету затрат на ремонт вашей канализационной линии, смета включает как стоимость рытья траншеи землеройным оборудованием, так и стоимость фактической замены трубы.

Если вы готовы вручную выкопать траншею, необходимую для доступа к старой канализационной линии и установить новую, вы можете значительно сократить расходы. Если вы сделаете следующий шаг и замените линию самостоятельно, стоимость замены канализационной линии будет исчисляться центами на доллар по сравнению с заменой с полным спектром услуг, выполняемой подрядчиком.

Насколько глубока канализационная линия?

Канализационные линии на частной собственности могут быть неглубокими, от 18 до 30 дюймов или от 5 до 6 футов.В районах с холодным климатом труба будет заглублена глубже, чтобы труба не замерзла зимой.

Глубина трубы не всегда зависит от климата. Даже в теплом климате труба иногда может быть зарыта очень глубоко — это может зависеть от того, насколько глубоко в вашем районе расположена канализационная сеть.

Полезно знать

Канализационные линии в частных владениях — это не то же самое, что и общественные канализационные сети, глубина которых не менее 12 футов.

Соображения безопасности

Щиты траншеи предотвращают обрушение стен траншеи, а правила OSHA (Управление по охране труда и технике безопасности) требуют использования траншейных щитов для траншей глубиной 5 футов или глубже.Как домовладелец, вы не связаны правилами OSHA, но для вашей собственной безопасности разумно следовать рекомендациям OSHA.

Требования к навыкам

Выкопать траншею до канализационной трубы — это, в основном, просто тяжелый труд. Технически это несложно, но может быть очень требовательно физически. Никаких материалов не требуется, а инструменты простые, и многие домовладельцы уже имеют их под рукой или могут арендовать.

Один взрослый в достаточно хорошей форме может рассчитывать вырыть канализационную траншею глубиной 4 фута, длиной 8 футов и шириной 3 фута за один уик-энд длинных рабочих дней. Эта оценка основана на предположении, что у вас рыхлая почва с умеренным количеством корней, которые нужно прорезать. Глина или плотно утрамбованная почва, а также наличие большого количества крупных корней могут значительно увеличить время копания.

Температура и климат

Холодный климат может вызвать дополнительные осложнения. В этих местах глубина канализационной трубы может быть довольно большой, потому что линия промерзания (глубина, на которой земля замерзает зимой) может быть на 4 фута или более ниже поверхности.

Кроме того, если ваша канализационная линия выходит из строя зимой, перед вами стоит непростая задача прорваться сквозь мерзлую землю при отрицательных температурах. Это может быть невозможно сделать вручную, и вам может потребоваться землеройное оборудование.

Копать, а затем работать в глубокой траншее может быть опасно. Согласно OSHA, в среднем около 20 рабочих ежегодно умирают, когда земляные стены траншей обрушиваются на них, когда они работают в траншеях. Открытая траншея также представляет особую опасность для детей и домашних животных.Обязательно примите все необходимые меры предосторожности, чтобы предотвратить несчастный случай.

Как спроектировать дренажную систему: 5 основных советов | Блог

Как домовладелец или подрядчик, в ландшафтном дизайне есть одно недооцененное слово, которое часто не принимают во внимание: дренаж.

Этот красиво оформленный газон или эти акры пышной зеленой травы не выдержат сил природы без надлежащей дренажной системы.

Конечно, если у вас нет опыта работы в сантехнике, вы, вероятно, не знакомы с необходимыми шагами для обеспечения того, чтобы ваш дренаж работал долгие годы.

Будь то полив, уход за газоном или просто попытка предотвратить образование луж, стоки являются жизненно важным элементом вашего двора.

Вот несколько советов по установке надлежащей дренажной системы, чтобы вы могли взяться за дело.

1. Посмотрите, откуда берется лишняя вода

Если вы стали жертвой мягкого газона, который пытается образовать собственное озеро, очевидно, что проблема с дренажем (или его отсутствием).

Эта проблема в одиночку приводит к тому, что ваш двор начинает затопление, потому что ему некуда отвести лишнюю воду.

Если у вас нет надлежащей дренажной системы, вы буквально зависите от природы, которая будет делать работу с осадками… что является рискованной игрой. Итак, прежде чем приступить к планированию дренажа, запишите, откуда берется лишняя вода.

Вы живете в климате, где почти ежедневно идут дожди? Есть ли под вашим домом поврежденная водопроводная труба, которая вызывает наводнение?

Если это так, то теперь у вас есть две проблемы: 1) поврежденная труба вызывает затопление вашего двора, и 2) ваш двор не имеет возможности избавиться от лишней воды из трубы.

Также может случиться так, что вам вообще не нужна новая дренажная система (при условии, что она у вас уже есть), и лопнувшая труба — единственная причина затопления.

Знание основного источника нежелательной воды поможет вам составить необходимые планы для новой дренажной системы.

2. Подготовьтесь к работе с почвой

Это может звучать нелепо, но если вы не примете это во внимание перед установкой дренажной системы, вы будете пинать себя, когда начнете рыть траншею.

Знаете ли вы, что почвы делятся на четыре категории?

В зависимости от того, где вы живете, ваша почва может состоять преимущественно из песка, суглинка, ила или глины.

Если вы имеете дело с глиной, то вас ждет настоящее удовольствие (вставьте сюда сарказм). Глина состоит из пластинчатых частиц, которые со временем образуются вместе и со временем становятся жесткой, почти твердой поверхностью.

Как вы понимаете, это затрудняет копание с помощью современной повседневной лопаты.Вам понадобится что-то более прочное, чтобы пробить глину при установке дренажной системы.

Звук ошеломляющий? Так не должно быть. Существуют отчеты о почве, которые могут помочь вам определить количество человеко-часов, необходимых для прорыва почвы и установки этой красивой новой системы в кратчайшие сроки.

3. Изучите свой «земельный участок»

Теперь, когда вы увидели, что вызывает нежелательное поступление воды на ваш газон, и знаете, с какой почвой вы имеете дело, пора понаблюдать за тем, как устроен ваш газон.

Сделайте упор на поиске высоких и низких точек вашего двора. Вам нужно, чтобы стоки находились на самых нижних уровнях двора, где бы они ни находились.

Если в настоящее время на лужайке нет нижней точки, то вам нужно создать ее для нее. Уже одно это поможет дренажу воды от того места, где она имеет тенденцию собираться, до склона, который вы создадите, помогая ей легко проникнуть в вашу новую систему.

Звезды вашего двора — «возмутители спокойствия»? Если да, то, может быть, пора еще немного выровнять землю, чтобы вода не собиралась там, где не может достать дренаж.

4. Определите схему расположения дренажа

Вы можете выбрать один из нескольких типов водостоков в зависимости от ваших предпочтений.

Например, вы можете установить дренажную канаву, траншею из гравия (более эстетично), дренажную трубу (для тяжелых условий эксплуатации) или открытую канаву (для всех целей).

Очевидно, что определение того, какая схема слива подойдет вам лучше всего, имеет решающее значение для всего процесса.

Если ваш двор особенно велик, возможно, вам придется интегрировать в него несколько разных стилей и увидеть результаты, на которые вы надеетесь.Также может возникнуть необходимость сделать один тип газона на лужайке перед домом, а другой — на заднем.

Вот почему так важно серьезно отнестись ко всем этим шагам и оценить состояние вашего двора. Только тогда вы узнаете, какая дренажная система подойдет вам лучше всего.

5. Пригласите эксперта

К этому моменту вы отлично справились, но если у вас практически нет опыта в установке подземной системы, то пора обратиться за советом к профессионалу.

Используя всю собранную вами информацию, эксперт может спроектировать дренажную систему, которая будет эффективно служить вашему дому в течение десятилетий.

Не подвергайте риску качество своей системы, делая это самостоятельно, и рискуете совершить огромную (и дорогостоящую) ошибку. Получите профессиональный совет, который поможет вам без проблем справиться с работой.

Запланируйте новую систему дренажа сегодня!

Теперь, когда вы знаете, какой процесс необходим для установки вашей новой дренажной системы, двигайтесь в правильном направлении!

Вам не нужно действовать в одиночку, нанять профессионала, который проведет процесс установки и составит экономичный план.

Обязательно прочтите эту статью о нашем процессе найма инженеров-проектировщиков и о том, почему это будет самый простой процесс, с которым вы когда-либо сталкивались.

Для получения дополнительных запросов обращайтесь по электронной почте [email protected].

Как установить сливную плитку на заднем дворе | Домой Руководства

Крис Дезиел Обновлено 28 августа 2019 г.

Плитки слива на самом деле вообще не являются плитками. Еще одно наиболее часто используемое обозначение для этого типа дренажной системы — это французский водосток, названный в честь фермера из Массачусетса Генри Френча, который построил первый водосток на американской земле в 1859 году. Дренажная плитка также известна по-разному, как плывучая плитка , дренажная дренажная канавка и дренажная дренажа .

Система дренажной плитки в основном состоит из перфорированной трубы, засыпанной гравием. Плитка для слива использовалась не менее 2000 лет, а в прошлом трубы были сделаны из глины, как напольная плитка, что может быть ключом к разгадке происхождения названия. Пластиковая гофрированная труба дешевле и проще в установке.

Если у вас плохо дренируемая почва и / или впадина, в которой обычно собирается вода, вам понадобится дренажная плитка на заднем дворе.Вам также понадобится один по периметру вашего дома, если вода не стекает естественным путем и угрожает подорвать фундамент. Чаще называется дренажным каналом для фундамента , когда он используется таким образом, он собирает воду и направляет ее в безопасную зону стока.

Что вам нужно для установки водосточной системы

Вероятно, с самого начала было бы неплохо перестать называть ее водосточной системой и начать называть ее французской водосточной трубой. Если вы загуглите это, вы найдете всевозможную информацию, которую сможете применить в своей конкретной ситуации.Французские водостоки распространены, и ландшафтные дизайнеры часто устанавливают их, чтобы решить проблемы с водоотведением.

Первое, что вам нужно установить, — это хорошая лопата или, еще лучше, траншеекопатель, потому что вам нужно вырыть траншею достаточно глубокой и широкой, чтобы в ней можно было разместить 4-дюймовую перфорированную водосточную трубу. Вам также понадобится гравий, чтобы окружить трубу — лучше всего 3/4-дюймовый дренажный камень — а также песок и ландшафтную ткань, чтобы не допустить попадания мусора в сток.

При желании можно использовать дренажный трубопровод French без гравия, который состоит из перфорированной трубы, заключенной в заполнитель полистирола и покрытой фильтровальной тканью.Если вы выберете систему без гравия, вам не нужно покупать гравий или песок. Однако вам все равно нужно выкопать траншею, так что приступим.

Рытье траншеи для французского водостока

Одна из самых важных вещей, которые следует помнить при рытье траншеи для французского водостока, — это сделать траншею достаточно глубокой и широкой для размещения трубы, гравия и покровного слоя песка или верхнего слоя почвы. . Также важно поддерживать постоянный уклон в сторону точки стока и избегать всплесков вверх, которые могут вызвать скопление стока в трубах.

Траншея должна иметь минимальную ширину 12 дюймов и минимальную глубину от 8 до 24 дюймов, в зависимости от почвы и топографии. Поскольку траншея имеет уклон, ее глубина будет варьироваться от точки дренажа до точки стока. Минимальный рекомендуемый уклон составляет 1 процент, что составляет примерно 1/4 дюйма на фут. Это означает, что если 20-футовая траншея имеет глубину 18 дюймов в точке дренажа, она должна быть не менее 23 дюймов глубиной в точке стока.

Выкопать такую ​​широкую и глубокую траншею вручную — это большая работа, поэтому, если вы предпочитаете использовать лопаты, вероятно, стоит обратиться за помощью.Если вам нужно вырыть траншею по всему двору или почва каменистая и ее трудно копать, подумайте об аренде траншеекопателя. Он сделает работу быстрее, чем вы сделаете это вручную.

Прокладка сливной трубы

Вы можете использовать 4-дюймовую черную гофрированную перфорированную водосточную трубу или белую перфорированную трубу с более крупными сливными отверстиями на 1/2 дюйма. Вы укладываете трубу перфорацией вниз, потому что дренаж фактически работает за счет поглощения воды снизу. Если ваш водосток длиннее одиночной трубы или мотка трубопровода, или траншея имеет крутой изгиб, обязательно приобретите соответствующие муфты и колена.

Перед тем, как вы на самом деле проложите трубу, заполните дно траншеи примерно 2 дюймами гравия, затем положите сверху слой фильтровальной ткани или ландшафтной ткани, чтобы предотвратить рост сорняков. Некоторые профессионалы рекомендуют обернуть трубу фильтровальной тканью, чтобы не допустить проникновения корней, которые будут притягиваться питательными веществами, протекающими в трубе. Уложите трубу в траншею; затем засыпьте гравием для выравнивания или, если хотите, примерно на 2 дюйма ниже уровня грунта, чтобы вы могли долить грязь и скрыть слив.

Если вы выберете трубопровод без гравия, вы можете пропустить все этапы, связанные с гравием.Просто уложите трубу в траншею, убедившись, что верхняя часть покрытия без гравия находится как минимум на 2 дюйма ниже уровня земли, а затем засыпьте ее землей.

Установите хотя бы одну очистку

Несмотря на все ваши усилия по удалению корней близлежащих деревьев и кустарников, они, вероятно, рано или поздно найдут путь в трубы. Если вам не нравится выкапывать слив для прочистки труб, включите хотя бы один прочистной фитинг при установке системы. Еще лучше установить два — по одному на каждом конце дренажной системы.

Фитинг для очистки — это тройники, которые заканчиваются на уровне или немного выше, и у них есть крышки, которые легко снимаются. Если дренажная система засоряется и вода начинает скапливаться на земле, вы часто можете очистить трубы, вставив садовый шланг со струйной насадкой через одно из отверстий для очистки. Вы также можете вставить шнек, если засорение оказывается слишком устойчивым для струи воды.

На что следует обратить внимание, прежде чем устанавливать сливную плитку

Вода, которую вы сливаете со своего двора, должна куда-то уходить, и в идеале этим местом должен быть холм, спускающийся к естественному водному пути, или муниципальная улица с канализационными решетками, которые могут поймать воду. Никогда не направляйте воду на соседний участок и перекладывайте проблему с канализацией на соседей. Более того, избегайте направления воды на зараженное место выщелачивания, где она может нанести ущерб септической системе.

Если у вас нет подходящего участка для стока воды, вам, возможно, придется построить на своем участке сухой колодец, чтобы улавливать и удерживать воду, пока она впитывается в землю. Сухой колодец обычно идет в самой нижней точке участка, и он должен быть достаточно большим, чтобы удерживать воду, которая может в него попасть, до тех пор, пока у нее не появится шанс просочиться в землю.Некоторым муниципалитетам требуются сухие колодцы в низинных районах, поэтому, возможно, у вас уже есть колодцы.

Еще один практический момент, о котором следует помнить перед началом установки, заключается в том, что после засыпки траншеи у вас, вероятно, останется много грязи. Вы можете использовать эту грязь, чтобы заполнить приподнятые клумбы или выровнять участок возле дома для нового внутреннего дворика.
