Макет ветряной мельницы своими руками чертежи: Ветряная мельница своими руками

Достоинства декоративной мельницы

Мельница на участке – оригинальный элемент ландшафтного декора, передающий всю прелесть атмосферы сельского быта. Подобное украшение дарит ни с чем не сравнимое умиротворение и прекрасно декорирует приусадебную территорию. Но ярко выраженная эстетичность не мешает мельнице выполнять и практическую задачу. Например, она помогает скрыть канализационные люки, водопроводные и газовые вентили и т. п.

Для изготовления мельницы используют как дерево, так и камень. Высота такой постройки может быть различной – от 0,3 м до 2 м. Выбирая габариты, необходимо учесть площадь облагораживаемой территории. На небольшом участке огромная, малофункциональная конструкция будет смотреться нелепо.

Существуют и сооружения, размеры которых позволяют устроить внутри них полноценную беседку. Такое строение будет играть роль не только садового декора, но и уютного, комфортного места отдыха.

В среднегабаритных постройках довольно удобно хранить рабочий инвентарь. Другими словами, элегантная мельница может стать хорошей альтернативой непривлекательному сараю.

Наиболее привлекательно малая архитектурная форма с лопастями будет выглядеть на фоне искусственного или природного водоёма. Также уместно будет разместить мельницу у ручейка или искусственно созданного водопада. Недалеко можно установить скамейку или беседку, чтобы в вечерние часы заниматься релаксацией, смотря на водную гладь и наблюдая движение мельничных крыльев.

Советы по размещению

Конструкция мельницы для дачи может предполагать два типа крыльев: первый тип приводится в движение силой ветра, а второй – стационарные лопасти, которые остаются неподвижными.

Оба типа можно установить не только на берегу ручья или пруда, но и в тихих местах сада. Немаловажно грамотно выбрать габариты мельницы. Ведь неправильно подобранный размер конструкции может испортить дизайн всего ландшафта.

Ветряное сооружение будет отлично смотреться в любой части приусадебной территории. Даже самый неприметный уголок заиграет новыми красками, если разместить там подобную малую архитектурную форму. Мельница, окружённая зелёной травой, станет украшением любой части сада. Высаженные рядом растения, цветы и кусты только подчеркнут изящность сооружения.

Наиболее органично подобная малая архитектурная форма будет смотреться, если дом и все окружающие его постройки оформлены в деревенской стилистике, имитирующей старинные русские избы. Но, если территория обустроена в каком-либо современном дизайнерском решении, то такая конструкция на ней будет излишней.

Декоративная мельница возле ограждения выглядит просто чудесно, в особенности, если оно представляет собой стилизацию под плетёную изгородь. Подобная постройка также неплохо смотрится в сочетании с колодцем. Получившуюся картину уместно дополнить крестьянской телегой. А, если расположить мельницу рядом с декоративным мостиком, то можно добиться поистине потрясающего эффекта.

Помимо всего рассмотренного выше, для усиления эстетичных качеств ветреной постройки совместно с ней можно использовать скамейку из массива дерева или стилизованное деревянное колесо. В последнее можно высадить цветы – получится весьма оригинальная клумба.

Главное помнить, что, обустраивая участок в подобной стилистике, нельзя применять чёткие геометрические формы, строгие линии и острые углы. Для дизайна в сельском стиле характерен покой и мягкость. Все детали обязаны быть закруглёнными.

Территория вашего загородного коттеджа выдержана в японском или китайском стилевом направлении? Ветряная мельница идеально дополнит ландшафт. Как уже говорилось ранее, она не уместна лишь современных минималистических стилистик. Но необходимо учесть, что русская мельница не будет сочетаться с пейзажами Востока – здесь предпочтительнее подобрать модель в японо-китайском дизайне или стилизованную под пагоду.

Великолепно выглядит декор подобного типа на холмистой местности или на пригорке. В этом случае мельница будет выступать как своеобразная высотная доминанта вашей дачи. А если расположить возле декоративной постройки статуи героев сказок и легенд, то такая композиция будет смотреться поистине волшебно.

Практическое предназначение

На фото декоративной мельницы видно, что ее можно использовать в качестве домика для детских игр. Всем известно, как важно ребенку иметь свой уголок, где он является полноправным хозяином. Если вы решили адаптировать постройку под детский домик, не забудьте убедиться в устойчивости и надёжности такого сооружения.

Из каменной мельницы получится прекрасный мангал – она хорошо переносит высокие температуры и обладает отличной теплопроводностью.

Садовая мельница также неплохой способ избавиться от кротов. Вращение крыльев приводит к вибрации почвы, что не по нраву кротам.

Собачья конура – это еще одна вариация использования мельничного сооружения. Если строение расположено у водоёма, то в нем можно держать рыболовные снасти, инвентарь для очистки воды и др.

Рекомендации

Сегодня в моде мельницы, стилизованные под старину. Их можно приобрести в магазине или заказать в мастерской. Неплохой вариант — сделать декоративную мельницу своими руками.

Если вы решились изготовить сооружение собственноручно, то запомните, что подчас настоящее произведение искусства может получиться из обычных обрезков стройматериалов, которые остались после ремонта. Чертёж декоративной мельницы можно без труда найти в Интернете или начертить самим.

Сосна – это оптимальный материал для строительства ветряной постройки. Сосновая древесина имеет красивый внешний вид и низкую стоимость. Но она нуждается в обязательной обработке антисептическими составами.

Бесспорно, мельница – одна из самых живописных архитектурных форм. Она придаст вашему участку неординарности и индивидуальности. Поэтому, если вы сомневаетесь, какой декор выбрать – выбирайте мельницу.

Фото декоративной мельницы

Пост опубликован: 31.10

пошаговая инструкция, чертежи, материалы и инструменты Как сделать садовую мельницу своими руками инструкция

Эпоха земледелия канула в прошлое много веков назад, но это не значит, что все наработки того времени теперь ничего не значат. К примеру, сегодня пойдёт речь о том, как сделать ветряную мельницу своими руками.

Начать стоит с того, зачем это, вообще, нужно? Вряд ли кто-то при её помощи будет молоть пшено в муку. Да и выращиванием пшена занимаются профессиональные фермеры, у которых за все производственные процессы отвечает современная техника. Тем не менее всё больше дачников задаются вопросом, как сделать ветряную мельницу своими руками?

Объясняется подобный ажиотаж довольно-таки просто — ветряная мельница, которую можно легко сделать своими руками является великолепным элементом ландшафтного дизайна, который делает участок по-настоящему уникальным.

В современном мире уникальность ценится превыше всего. Именно поэтому если вы решите сделать ветряную мельницу своими руками — это позволит преобразить ваш сад. К тому же при должном усердии и небольшом экскурсе в физику вы сможете использовать данное строение как источник энергии.

Внимание ! Ветряную мельницу можно использовать в качестве электрогенератора.

Ветряная мельница на вашем дачном участке может не только быть элементом ландшафта, который вы сделали своими руками, но и преобразователем энергии ветра. Это позволит в значительной мере сэкономить семейный бюджет.

Дополнительные качества ветряной мельницы

Перед тем как выбрать место для установки ветряной мельницы, вы должны учесть, что данное сооружение, которое вы сделаете своими руками, может иметь несколько назначений:

1. Ветряная мельница может скрыть ряд неприглядных мест вашего участка вроде канализационного люка.
2. Некоторые ветряные мельницы, которые можно сделать своими руками, выполняются из лёгких материалов. Как результат удаётся минимизировать их габариты. Поэтому данные сооружения часто используют в качестве защитных колпаков для вентилей труб и других инженерных объектов.
3. Сооружение можно использовать как домик для детских игр. Для этого понадобится немного укрупнить конструкцию, но ничего нереального здесь нет. Главное, сделать её устойчивой и не забыть про вход.
4. В сооружении больших размеров, сделанном под мельницу своими руками, можно хранить разнообразный садовый инвентарь. По факту это будет подсобное помещение.
5. Каменную мельницу можно также использовать как мангал.
6. Данное сооружение при небольшой модификации можно применять как пугало для кротов. Достаточно вкопать ножки вглубь на 20 сантиметров, чтобы вибрации от конструкции, которые будут возникать при вращении лопастей, передавалась в землю.

Как видите, ветряной мельнице, которую вы сделаете своими руками можно найти множество применений, как элементу ландшафтного дизайна.

Роль ветряной мельницы в ландшафтном дизайне

Современный мир настолько разнообразен, что для того, чтобы участку быть самым лучшим, недостаточно простого ухода и ровных грядок — необходимо выделяться. При этом нужно всё делать с умом. Ведь ландшафтный дизайн — это сложная наука, которая учитывает множество нюансов.

К примеру, при выборе растительного покрова учитываются такие факторы, как:

Одним из самых трендовых элементов ландшафтного дизайна на данный момент считается ветряная мельница. Самое же главное достоинство такого сооружения заключается в том, что конструкцию можно сделать своими руками.

Делаем ветряную мельницу своими руками

Выбираем место и подготавливаем его

Постройка ветряной мельницы — это куда более ответственное мероприятие, чем может показаться на первый взгляд. Нужно учесть множество факторов, чтобы получить по-настоящему стоящий элемент ландшафтного дизайна.

Лучше всего для установки подходит открытое пространство. Во-первых, здесь лопасти мельницы будут практически всегда вращаться, а во-вторых, собрать данную конструкцию на открытом пространстве гораздо проще, так как ничего не будет вам мешать.

После того как вы подберёте подходящее место для монтажа нужно будет убрать участок. Уберите все мешающие постройке кустики и пеньки. Если трава слишком высокая — срежьте её при помощи газонокосилки.

Землю перед установкой конструкции нужно тщательно разровнять. Только после этого вы сможете приступить к укладке фундамента, точнее, платформы. Чтобы выбрать правильное место, вы должны чётко представлять, как будет выглядеть ваша будущее сооружение.

Создаём план

В качестве примера возьмём элементарную конструкцию, которую при должной доле усилий сможет построить каждый человек. Всё начинается с создания плана:

1. Нарисуйте эскиз макета.
2. Посредством чертежа рассчитаете, какие размеры должны быть у каждой детали ветряной мельницы, которую вы хотите сделать своими руками.
3. Выберите оптимальный материал, из которого будут сделаны основные элементы конструкции. Лучшим выбором считается сосна. Она обладает высокими эксплуатационными качествами. При этом её стоимость находится на приемлемом уровне.

После того как с планом и чертежом всё улажено можно приступать к непосредственному процессу сборки.

Подбор нужных для работы инструментов и материалов

Чтобы создать достойное сооружение вам понадобятся такие инструменты:

• Линейка для создания углов.
• Ручки, фломастеры, карандаши, циркуль, маркеры.
• Строительная рулетка.
• Дрель с набором разнокалиберных насадок.
• Шуроповёрт или отвёртка. Также для этой цели можно использовать обычную дрель со специальной насадкой.
• Молоток, пила, лобзик.
• Болты, гвозди, шайбы, саморезы, шурупы. Длина элементов напрямую зависит от того, насколько толстые доски вы будете использовать.
• Наждачная бумага для шлифовки элементов. Также можно использовать шлифовальную машинку.

С помощью этих инструментов вы сможете своими руками сделать отличную ветряную мельницу, которая станет прекрасным дополнением вашей концепции дачного ландшафта. Также для воплощения идеи вам понадобятся такие материалы:

• Чтобы сделать ветряную мельницу своими руками чаще всего используют фанеру или вагонку. Широкие доски отлично подходят для корпуса.
• Чтобы сделать стены своими руками используйте бруски.
• Для обшивки подойдёт любой материал.
• Чтобы сделать лопасти используйте металлические рейки или трубы.
• Уголки.
• Крышу можно сделать из фанеры. В качестве крепёжных элементов используйте рейки.
• Для того чтобы закрепить лопастной винт своими руками вам понадобится шпиль и подшипник.

После того как все материалы и инструменты будут собраны, вы сможете сделать ветряную мельницу своими руками.

Разметка конструкции

После того как все чертежи сделаны, а нужный инвентарь собран, можно приступить непосредственно к разметке конструкции при помощи своих рук:

После того, когда вы сделаете разметку ветряной мельницы своими руками — аккуратно вырежьте все элементы, отшлифуйте их, обработайте специальными составами и только после этого начинайте финальную сборку.

Обработка

Для пропитки дерева лучше всего использовать следующие составы: Пинотекст, Акватекс, Белинка.

Важно ! Пропитку нужно делать в 2-3 захода. Это гарантирует стойкость защиты. При этом каждый слой должен успеть просохнуть.

Сборка

После того как вы завершите обработку всех частей ветряной мельницы, можно будет приступить к её сборке своими руками. Просто следуйте этой инструкции, и вы всё сможете сделать самостоятельно:

1. Скрепите боковые части при помощи реек.
2. Чтобы сделать основание ветряной мельницы своими руками используйте два квадрата, у которых есть дырки посередине.
3. Соедините основание и корпус ветряной мельницы саморезами.
4. Сколотите два треугольника, основания которых равняются 38 см, а стороны 35 с половиной.
5. По обеим сторонам прикрутите к треугольникам фанеру.
6. Крышу нужно делать из двух частей. На каждую пойдёт по пять приготовленных заранее элементов.
7. Вертушку ветряной мельницы сделайте своими руками при помощи деревянных реек.
8. На концы лопастей закрепите короткие рейки и прикрутите круги в центре. После чего просверлите в середине дыры и установите шпильки. Тоже нужно сделать с торцом.
9. Закрепите шпиль. Всю конструкцию скрепите гайками.

В конце наденьте крышку на корпус, который вы сделали своими руками и закрепите всё саморезами.

Подробный процесс сборки устройства ветряной мельницы вы можете увидеть на видео снизу.

Декорирование

После того как вы сделали ветряную мельницу исключительно благодаря своим рукам, необходимо придать ей соответствующий вид. Для этого можно использовать лак. Он придаст вашему сооружению завершённость.

Внимание ! Если элементы из дерева обработаны не достаточно качественно, лучше использовать краску.

Чтобы придать ветряной мельнице дополнительный антураж её элементы можно покрасить разными цветами. Также можно добавить рисунки вроде цветов, бабочек или насекомых. Каждый из них легко делается своими руками, если использовать немного фантазии.

Итоги

Как видите, сделать ветряную мельницу под силу каждому. Главное, на начальных этапах начертить правильную разметку и подобрать хорошее место. Также заранее необходимо решить, какими уникальными качествами будет обладать сооружение.

Сделать сад более привлекательным поможет декоративная ветряная или водяная мельница. Чтобы создать ее своими силами, нужны чертеж и простые инструменты. Мастер-класс по изготовлению этого декора собственными руками есть в статье.

Мельница в саду: красиво и функционально

Приусадебный участок уже давно перестал быть только местом для выращивания овощей и фруктов. Это уютный уголок для семейных посиделок и шумных вечеринок, зона отдыха и развлечений на свежем воздухе. В стремлении сделать дачу красивой, ухоженной и оригинальной, хозяева обустраивают на территории роскошные клумбы , высаживают редкие и экзотические растения, делают мини-фонтан , колодец или искусственный пруд с рыбками и лилиями, а иногда и устанавливают декоративную мельницу. Разумеется, свою первоначальную функцию — превращать зерно в муку — она не выполняет, но, тем не менее, успешно служит другим целям.

Декоративная мельница из металла

С помощью декоративной мельницы возможно:

• спрятать коммуникации, люки, вентили, расположенные на участке;
• обустроить цветник, предусмотрев маленькие ящики по бокам конструкции;
• создать интересный элемент детской игровой площадки ;
• оборудовать сарай или уборную;
• сделать оригинальную беседку или летнюю кухню.

Конечно, последние два варианта требуют большой площади, значительного капиталовложения и помощи родственников или друзей во время строительства. Если такие масштабы вам не нужны, остановитесь на мини-мельнице. Она непременно украсит ваш сад, а сделанная от души, да еще и руками самого хозяина, станет главной достопримечательностью вашего участка.

Как самому изготовить садовую мельницу. Пошаговый инструктаж

Обычно такое декоративное украшение делают из дерева, поэтому данный алгоритм монтажа рассчитан именно на этот материал. В первую очередь займитесь чертежом. Он поможет не только представить, как будет выглядеть готовая модель, но и скоординирует вас в правильном направлении в процессе работы. Отмечайте на бумаге, что вы уже сделали, и к какому этапу переходите.

• для разметки – рулетка, линейка или угольник;
• для шлифовки – наждачная бумага и специальная машинка;
• для разрезания древесины – пила или лобзик;
• для крепления – гвозди, шурупы, саморезы;
• для сборки – шуруповерт или отвертка;
• в обязательном порядке – молоток, дрель, уровень, а также карандаши/маркеры.

Из материалов понадобятся:

• фанера или листы ДСП;
• широкая доска для основы толщиной примерно в 2 см;
• деревянные рейки;
• бруски;
• уголки;
• вагонка для лопастей винта и обшивки корпуса (можно заменить рейками).

Точное количество необходимых материалов зависит от величины будущей мельницы. Рассчитать их можно, уже имея на руках готовый чертеж.

Совет. Выбирая древесину, остановитесь на сосне. Она мягкая, хорошо поддается обработке и долгое время сохраняет приятный аромат хвои. Прежде чем приступить к монтажу конструкции, смажьте все деревянные элементы специальным составом, который продлит срок службы мельницы, защитит от воздействия влаги и насекомых.

Один из вариантов изготовления декоративной мельницы

Сборка основы . Нижняя часть изделия может имитировать сруб с 4-мя или 5-ю стенками, а может быть сделана в виде табуретки. Для этого:

• подготовьте каркас в форме квадрата;
• из брусков обрежьте 4 ножки. Их можно защитить от влаги, вставив каждую в кусок пластиковой трубы и закрепив саморезами;
• прикрепите ножки к внутренней стороне каркаса, высоту проверьте уровнем;
• накройте каркас досками, тщательно подгоняя их друг к другу;
• проделайте несколько отверстий в поверхности получившегося «табурета». Они необходимы для вентиляции и удаления воды после дождя.

Мельница из дерева

Монтаж каркаса. Для него возьмите 4 одинаковых бруска и прибейте к основе таким образом, чтобы получить в итоге усеченную пирамиду. Снаружи обшейте конструкцию вагонкой.

Внимание! От того, насколько аккуратно и правильно собран каркас, зависит общий внешний вид готовой мельницы. Не ленитесь делать замеры.

Изготовление крыши :

• подготовьте 2 одинаковых треугольника из фанеры или ДСП;
• соедините их вверху и по бокам;
• прикрепите к основанию.

Создание вертушки :

• возьмите 2 одинаковые доски;
• в центре каждой из них сделайте пазы таким образом, чтобы при наложении досок друг на друга в виде креста эти выемки соединились;
• закрепите место стыка болтами;
• вырежьте крылья мельницы – они могут иметь форму треугольника или трапеции;
• прибейте крылья к лопастям;
• прикрепите вертушку к горизонтальной оси.

Совет. Если вы собираетесь создать конструкцию, которая вращается, к середине основания кровли и центру каркаса прикрутите с помощью гаек и болтов вертикальный стержень. Над его серединой расположите горизонтальную ось, которая будет располагаться параллельно скату кровли через доски с подшипниками. Собирать такую конструкцию сложнее, но и выглядит она гораздо более эффектно.

Декорирование мельницы. Как вписать ее в ландшафтный дизайн

Идеи отделки готовой конструкции:

1. Обработайте конструкцию морилкой. Сверху покройте лаком. Так вы не только защитите мельницу от влияния погоды, но и придадите ей максимально естественный вид.
2. Выкрасите готовое изделие яркими красками, чтобы создать впечатление игрушечной вещицы.
3. Сделайте окна и двери, украсив их, например, красивыми ажурными наличниками.
4. Поместите внутрь садовые фонарики, расположив их у окошек, чтобы любоваться мельницей и в темноте.
5. Украсьте крышу и стены декоративными бабочками, насекомыми.

Сама по себе мельница, конечно, хороша, но не менее важен фон, который вы для нее выберете. Это должно быть чистое, просторное место. Гармонично впишутся в ее компанию почвопокровные растения. Удачно сочетается мельница с любым водоемом на участке.

Совет. Поскольку мельница – это традиционный элемент голландского стиля, то более чем кстати смотрятся в ее окружении луковичные, и в первую очередь – тюльпаны.

Декоративная мельница своими руками: видео

Мельница для сада: фото

Увидев у соседа весело крутящийся ветряк, мы невольно задумываемся о том, чтобы сделать мельницу своими руками для сада, и чтобы была она не хуже, чем у соседа. От задумки до воплощения путь недолгий, главное запастись необходимым материалом, определиться с размерами, а как ее построить, мы вас научим.

Первые шаги

Понимая, что не каждый из вас опытный столяр и грамотный инженер, мы решили провести пробный урок. Давайте построим декоративную ветряную мельницу небольшого размера, пусть это будет наша генеральная репетиция перед настоящим представлением. Создание маленькой копии поможет вам набить руку и избежать досадных ошибок при возведении масштабного проекта.

Естественно, нам понадобятся настоящие инструменты и материалы. Что следует приготовить?

Инструменты

• пила или лобзик
• шурупы
• шлифовальная машинка
• шайбы, болт (длину болта высчитываем, складывая толщину вагонки на скате крыши , и прибавляем к ней толщину двух реек для лопастей)
• металлический стержень
• гвозди
• дрель
• карандаш
• рулетка
• шуруповерт

Материалы

для корпуса мельницы:

• лист фанеры, ДСП или широкая доска
• 4 деревянных бруска длина – 60-70 см, сечение 3х3 или 5х5
• деревянные рейки 2 шт., длина – 60-70 см, ширина 3 см
• любой материал для обшивки мельницы (вагонка, рейки)

• материал для планок лопастей (вагонка, рейки)
• деревянные уголки (длина 60-70 см, сторона 3 см)

для крыши

• лист фанеры, ДСП
• 3 рейки (длина вымеряется при сборе крыши, но не менее 50 см)
• саморезы

Подготовив исходные материалы, приступаем к выпиливанию деталей.

• Из фанеры или ДСП выпиливаем два основания: нижнее 50х50 см и верхнее 40х40 см.
• Расчерчиваем на основаниях диагональный крест и в его центре просверливаем отверстия.
• С помощью саморезов крепим рейки к углам нижнего основания, отступив от каждого края 2-3 см.

• Вставляем в отверстие дополнительную рейку, она поможет нам в сборке каркаса.
• Накладываем на вершины реек верхнее основание и закрепляем его на саморезы.
• Обшиваем каркас вагонкой (горизонтально), подгоняя каждую планку по ширине стороны, на которую она крепится, лишнее отпиливаем.

• Приступаем к строительству крыши. Выпиливаем из фанеры или ДСП два ската (равнобедренные треугольники). Размер сторон треугольников выбираем произвольно, но ориентируясь на гармоничное сочетание его с каркасом.

• Соединяем скаты рейками по бокам и верху, чтобы получился объемный треугольник.
• Крепим крышу к основанию, прикручивая рейки саморезами.
• Проделываем в лицевом скате крыши отверстие.
• Собираем лопасти. Две рейки выкладываем крестовиной, проделываем сквозное отверстие в центре креста, по диаметру равное отверстию в крыше.

• Пропускаем болт через отверстие в крестовине и отверстие в крыше. Закрепляем его шайбами с двух сторон и гайкой.
• Берем маленькие гвозди, заготовленные рейки для лопастей, и аккуратно прибиваем их на все четыре лопасти

• Обшиваем бока крыши вагонкой, вертикально или горизонтально, как вам больше нравится.

• Шлифуем обшивку мельницы.
• Закрываем стыки на ребрах мельницы деревянными уголками.

Совет! Форму лопасти можно составлять произвольно. Традиционные фигуры – трапеция или прямоугольник.

Понимая, что даже при наличии пошаговой инструкции у человека всегда могут возникнуть дополнительные вопросы, мы решили дополнить наш обзор полезными советами.

• из пород деревьев лучше всего брать сосну, она мягкая и теплая, хорошо поддается обработки и долго хранит приятный хвойный аромат
• для упорядочения работы сделайте чертеж декоративной мельницы и отмечайте на нем уже выполненные детали

• чтобы мельница прожила долго, обработайте деревянные части специальным составом, предохраняющим от влаги и древесных жуков
• используйте подручные материалы для украшения мельницы

• не перегружайте лопасти мельницы, правильно рассчитайте их массу, чтобы они не завалили все сооружение

• устанавливайте основание мельницы на дополнительный подиум (цемент, камень, мощение), чтобы избежать гниения дерева от долгого соприкосновения с землей

Теперь вы знаете, как сделать декоративную мельницу своими руками, но даже этот маленький макет может украсить ваш сад. Еще немного терпения, краски или мозаики , и ваша мельница превратится в произведение искусства.

Функции декоративной мельницы

Желание обустроить загородный участок приводит его хозяев к самым необычным идеям. Времена, когда дача ассоциировалась у нас только с ровными рядами грядок и фруктовых деревьев, ушли безвозвратно. Сегодня мы используем свои шесть соток и для отдыха семьи, и для дружеских вечеринок, и в качестве творческой мастерской.

На скромном клочке земли, стараниями его владельцев, вырастают сказочные королевства и фантастические пейзажи. Впрочем, чаще всего, темой декорирования сада становятся атрибуты деревенской жизни. Расписные колодцы , декоративные деревянные мельницы, фигурки гномов и лешего, огромные грибы и забавные животные поселяются среди грядок, создавая особое настроение.

Некоторые сооружения деревянной декоративной мельницы расширяют свое предназначения и с легкой руки хозяина превращаются в детский домик. В масштабных идеях мельница может стать частью игровой площадки , или сараем для хранения инструментов. У креативных хозяев мельница декоративная для сада становится стилизованной туалетной комнатой, а люди с инженерными навыками создают действующие модели мельниц.

Естественно, что главная функция декоративной мельницы – это украшение для сада. Однако с помощью нее вы можете скрыть мелкие элементы инженерных коммуникаций, облагородив участок. Люк септика, вентиляционная труба, поливочный кран станут незаметными для ваших гостей, а сад получит стильный декоративный объект. Такие мельницы, как правило, не требуют больших затрат, выполняются в маленьких размерах и легко вписываются в любой ландшафт.

Масштабные сооружения, в виде беседок и летних столовых, также выполняют сразу две функции: хозяйственную и декоративную. Однако их строительство оправданно на больших площадях. Кроме того, желательно, чтобы такие объекты сочетались с общим стилем загородного участка.

Из декоративной мельницы, дополненной боковыми ящиками, получается великолепный цветник. Она же служит прекрасным дополнением к искусственному водоему.

Возможно, у вас появится собственная идея строительства декоративной мельницы своими руками и ее рационального и художественного применения, а пока предлагаем посмотреть видео с уже готовыми проектами:

Многие владельцы загородных домов стали всё больше внимания уделять украшению своих участков. Гуляя по улочкам сельских поселений, можно увидеть много различных элементов ландшафтного дизайна, если, конечно, территория не огорожена глухим забором. Это правильно – приезжая на отдых за город, хочется отдохнуть в уютном месте и насладиться тишиной и покоем в окружении оригинальных декоративных предметов.

Большинство поделок делается своими руками – информацию об этом можно найти на страницах журналов или в безграничных просторах интернета. Поэтому они получаются такими оригинальными и самобытными.

На нашей даче тоже много интересных вещей, которые мы сделали сами. Это искусственный пруд, альпийская горка, небольшой мостик, подставка для цветов, скамейка-трансформер. Для полного комплекта не хватало только декоративной мельницы. Поискав информацию в сети, мы решили восполнить этот пробел и построить мельницу своими руками. Что из этого получилось, вы узнаете, прочитав эту статью.

МЕЛЬНИЦА СВОИМИ РУКАМИ

Начнём работы с постройки основания будущей конструкции. От бруса размером 10 на 10 см отрежем по 2 куска размером 50 и 30 см, соединим их саморезами в квадрат.

Для утяжеления конструкции вырежем из этого же бруса ещё два отрезка, равные диагоналям квадрата, выберем стамеской середину, соединим между собой и вставим внутрь основания, закрепив всё шурупами.

Теперь возьмём брус размером 5 на 5 см и сделаем ещё два квадрата, со сторонами 40 и 25 см.

От этого же бруса отпилим 4 отрезка длиной 130 см.

Из этих двух квадратов и брусков сделаем каркас мельницы. Оставим большой квадрат внизу, саморезами прикрутим к нему брус по углам, а сверху установим квадрат поменьше и крепко соединим конструкцию с помощью шурупов.

Для изготовления верхней части мельницы от бруса размером 5 на 5 см нарежем отрезки и сделаем так называемый домик, шириной и высотой равный 30 см. Прикрутим к нему бруски, соединив их под углом 45 градусов, на которых будет держаться крыша.

Чтобы брус основы не мок и не гнил, обработаем его отработанным машинным маслом, а снизу закрепим изоляционный материал. Соединим между собой с помощью длинных саморезов три элемента: основание, среднюю часть и домик – каркас мельницы своими руками готов.

Для декорирования мельницы в одну боковую стенку вставим самодельную раму для окна, размером 12 на 12 см, стамеской вырезав в ней пазы для стекла.

Можно начинать отделку каркаса. Сначала отшлифованными досками обобьём основание мельницы, вырезав их по размерам.

Стенки будем обшивать вагонкой из сосны. Это недорогой, натуральный и удобный в работе отделочный материал. Так как каркас у нас выполнен в виде конуса, сужающегося кверху, придётся замерять каждый кусок и отрезать его по индивидуальным размерам. Прибьём вагонку к брусу небольшими гвоздиками, оставив проём под окно.

Теперь займёмся изготовлением механизма для вращения лопастей. Нам понадобится кусок доски толщиной 2 см, размером 10 на 25 см, железный прут диаметром 2 см, длиной 40 см и два подшипника №303.

Для создания механизма необходима помощь токаря. К счастью, в нашем городке такой специалист есть. Мы отнесли ему заготовку и он сделал вал, на котором с одного края нарезана резьба длиной 10 см, чтобы можно было накрутить гайки.

С другого края, отступив на расстояние 5 и 20 см, запрессованы 2 подшипника. В итоге получилось, что вал свободно вращается на подшипниках.

Приложим к доске вал, карандашом сделаем метки и стамеской выберем лишнюю древесину на глубину 1 см. Должны получиться выемки, в которые встанут подшипники.

Закрепим вал короткими саморезами с помощью алюминиевой ленты, выровняем его по центру мельницы и прикрутим доску внутри домика так, чтобы резьба торчала наружу на 10 см.

Теперь можно обить домик и его крышу вагонкой. Если на каркасе планки мы установили параллельно земле, то домик обошьём вертикально, чтобы он не сливался со стенками. В вагонке, прибитой по центру домика, просверлим отверстие для вала. Проверим, чтобы вал легко вращался и не задевал за планку.

Можно приступать к изготовлению лопастей мельницы. Для этого отпилим два отрезка от бруска размером 5 на 5 см длиной 50 см. Отшлифуем их наждачной бумагой, определим середину и отметим от центральной точки по 2,5 см в каждую сторону.

Циркулярной пилой сделаем надрезы по линиям глубиной 2,5 см. Стамеской выберем лишнее.

Соединим два бруса между собой, прикрутим их друг к другу саморезами, в центре просверлим отверстие, равное диаметру вала. Мы сделали крестовину для лопастей мельницы своими руками.

Наденем её на вал, закрепим гайками и проверим, как она будет вращаться, слегка её раскрутив. Крестовина не должна задевать за стенки домика.

Чтобы лопасти вращались от ветра, нужно сделать так, чтобы они были расположены не параллельно каркасу, а под небольшим углом к нему. Для этого разберём крестовину и на каждой её части нарисуем по 2 линии под углом 20 градусов. Снимем лишнее рубанком или болгаркой, с установленной на ней тарелкой для наждачной бумаги.

Дальше возьмём брусок размером 5 на 3 см, отрежем 4 куска по 60 см, отшлифуем их и прикрутим саморезами к крестовине.

Для изготовления самих лопастей отпилим 16 досок толщиной 2 см, шириной 10 см, длиной 30, 37, 44 и 50 см, по 4 штуки. Тесины тщательно отшлифуем наждачной бумагой.

Теперь прикрутим их саморезами к крестовине через равное расстояние друг от друга.

Наденем крестовину на вал, закрепим её гайками и провернём. Во время вращения лопасти не должны задевать за мельницу. Если всё-таки где-то задевает, заметим это место и устраним причину.

Чтобы стыки вагонки друг с другом не были заметны, по углам стенок и домика прибьём деревянный уголок, отрезав его нужной длины. Заодно внизу вырежем электролобзиком арочный вход для кошки, проживающей на участке. Мы заранее положили на пол лист пенопласта, чтобы ей было тепло.

Лопасти мельницы покрасим лаком под цвет дуба, который у нас остался после строительства беседки.

В такой же цвет выкрасим и каркас мельницы.

Пока лак будет сохнуть, сделаем площадку, на которую поставим нашу постройку. Сначала выкопаем неглубокий котлован в форме квадрата.

Насыплем в него песка и хорошо утрамбуем.

В качестве покрытия мы использовали старую плитку толщиной 3 см. Уложим её на песок, обстучав плитку резиновой киянкой. Горизонталь поверхности проконтролируем с помощью строительного уровня.

Дождавшись высыхания краски, сделаем деревянную накладку на гайку в центре крестовины. Замерим расстояние между брусками, отрежем от доски нужный кусок и высверлим в нём с помощью металлической коронки углубление.

Обработаем крышку наждачной бумагой, покрасим, намажем клеем по дереву и приклеим в центре крестовины.

В оконный проём вместо стекла мы вставили кусочек зеркала, отрезав его обычным стеклорезом своими руками и закрепим штапиками.

Так как мельница получилась довольно тяжёлая, вдвоём с помощником перенесём её на место установки.

Мы расположили её в углу участка, рядом с деревянной . Мельница гармонично вписалась в , подходя по цвету и материалу изготовления нашему навесу и находящейся в нём мебели.

Кошке тоже понравилось приготовленное ей место. Иногда она туда заходит и наблюдает за происходящим на участке или спит.

При сильном ветре лопасти мельницы вращаются, радуя нас хорошо выполненной работой и удивляя наших гостей оригинальной постройкой. Если статья понравилась, поделитесь ей в соцсетях.

Видео

(18 оценок, среднее: 4,17 из 5)

Чаще всего для организации дачного пространства прибегают к приемам ландшафтного дизайна. В этом случае необходимо ответственно подходить к выбору деталей и расстановке акцентов. Существует огромное множество украшений для дачной территории: от изящных статуэток до глиняных конструкций. Самым популярным украшением можно считать аккуратную декоративную мельницу небольшого размера. Можно построить маленькую ветряную мельницу своими руками для дачи, и она станет главным ее украшением.

Подготовка и проектирование

Размеры декоративной мельницы должны быть довольно небольшими, иначе он не будет гармонировать с другими элементами декорации.

Чтобы работа была продуктивной, необходимо заранее составить чертежи и подготовить материалы, которые понадобятся в процессе конструирования:

Элементы каркаса

Нарезаем блок-хаус. Вся конструкция состоит из главного элемента, который собирается из 4-х одинаковых по размеру сторон трапециевидной формы: лицевая, задняя и боковые стороны. Каждая деталь собирается из 6-ти отрезков блок-хауса. Эти детали размещаются от большего к меньшему. Детали, находящиеся ниже, должны быть на 2 см больше предыдущих, чтобы создать нужную форму.

В итоге выйдет 4 элемента, длина которых будет варьироваться от 25 до 35 сантиметров . Из оставшегося материала нужно вырезать дно конструкции квадратной формы. Дно состоит из 4-х кусочков блок-хауса одинакового размера и формы.

Материалы для крыши и ветрила

Используя рулетку, отмечаем необходимы размеры на рейке, из которых впоследствии получатся бруски.

Рейка с параметрами 4х4 см – 8 штук 54 см и 38 см и 4 штуки 35 см. Рейка с параметрами 3х3 см – штуки – 54 см и 9 см.

Размер вагонки, необходимой для крыши деревянной мельницы, должен составлять 36 см . В результате необходимо нарезать 10 деталей, равных по размеру. Заранее следует отметить на материале треугольник с параметрами: высота – 30 см, основание – 38 см.

Также можно приступить к подготовке элементов для ветрила (5х2 см). Получатся детали:

• 1 штука — 91 см;
• 2 штуки — 46 см;
• 20 штук — 19 см;
• 4 штуки — 26 см;
• 4 штуки — 17 см;
• 4 штуки — 8 см.

С помощью циркуля на фанере отмечаем круг диаметров 17 сантиметров и вырезаем, используя электролобзик.

Обработка древесины

Когда все элементы были вырезаны, не стоит начинать собирать мельницу для сада. Ключевым моментом, который определить долговечность вашей мельницы, является обработка. Необходимо начать с обработки наждачной бумагой . Чтобы мельница не разрушалась от избыточного количества влаги или высоких температур, следует обработать древесину специальными покрытиями, которые обеспечивают защиту и от вредителей, и от губительных грибков. На этикетке обычно дается описание нужное количество слоев.

Сборка конструкции

Каркас

Собирать все элементы мельницы нужно следующим образом: следует начать с мельницы, перейти к крыше и завершить ветряком.

Расположите детали, вырезанные из блок-хауса, как нужно. К ним нужно прикрутить, отступив 6 см от краев конструкции, рейки (4х4) размером в 54 см. Те же действия совершаем с оставшимися сторонами. В результате собраны четыре стороны каркаса. Далее к ним посредством реек (3х3 см) длиной 54 см нужно присоединить конструкцию, прикрутив к стыкам сторон рейки саморезами или прибив их гвоздями снизу и сверху.

Оставшиеся 4 детали размеров в 25 см необходимо закрепить при помощи рейки (3х3 см) длиной в 10 см.

Дно мельницы прибиваем к каркасу, к рейкам.

Собрать крышу значительно легче, чем предыдущий элемент:

Ветряк

Обычно ветряк обладает крестообразной формой. Берем рейку длиной 91 см и к ней прикрепляем планки длиной 46 см. Крестообразная форма получена . Далее:

• К четырем концам каркаса прибиваются бруски длиной 17 см. После к ним параллельно крепятся элементы длиной 26 см и завершается прямоугольная фигура деталью длиной 8 см. К каркасу прибиваются пять планок длиной 20 см на расстоянии 2 см друг от друга;
• Чтобы ветряк мог вращаться, к центру крепятся круги, вырезанные из фанеры. В центре нужно сделать отверстие диаметром, который был бы равен диаметру шпиля. В торцах крыши в центре необходимо сделать аналогичное отверстие, которое бы было равно размеру диаметра подшипника. Подшипники фиксируются молотком. Крепится шпиль, а к нему шайбы. Вся конструкция прикручивается гайками.

Завершающим этапом станет установка крыши с ветряком . Конструкцию необходимо закрепить саморезами.

Галерея: декоративная мельница для сада (25 фото)

Установка на участке

Конструкция гтова. Один из способов, как сделать ветряную мельницу красивее, – нанести краску на ее поверхность. Также можно воспользоваться лаком . Когда слой краски или лака подсохнет, мельницу можно смело установить в саду, заранее выделив подходящее для нее место. Она не должна контактировать с землей. Нужно разместить ее на небольшой возвышенности: будь то камень или выложенная камнями дорожка. Еще одним оптимальным решением могут стать ножки, прибитые к каркасу деревянной мельницы: можно выбрать пластиковые, чтобы погружение в землю не влияло на них отрицательно.

Деревянная мельница, сконструированная своими руками, станет достойным украшением вашего дачного участка. Гармонично будет смотреться на фоне яркого и ухоженного газона, разнообразных растений и деревьев. Чтобы продлить срок годности ветряной мельницы, лучше убирать из сада ее в дом на зимний период времени.

Декоративная мельница для сада своими руками — технология (+фото, чертежи)

Каждый владелец приусадебного участка имеет желание сделать свои владения более привлекательными. Одним по душе функциональные постройки, такие как бани, беседки, спортивные площадки и т. д. Другие предпочитают декоративные изделия наряду с массой зеленой растительности. Есть и такие, которые умудряются гармонично сочетать функциональные и декоративные строения с зеленой растительностью. Элементов декора, которые можно вписать в ландшафт довольно много. В этой статье речь пойдет о том, как изготавливается декоративная мельница для сада своими руками.

Особенности конструкции

Те времена, когда на участке возле дома были лишь ровные грядки, газоны и фруктовые сады уже остались далеко позади. Сегодня, как правило, дачи используются для дружеских посиделок, в качестве творческих мастерских и для семейного отдыха.

Деревянная декоративная мельница может стать дополнением простого ландшафта, выполненного в деревенском стиле. Такую конструкцию можно сочетать с декоративным колодцем под старину и забавными фигурками животных или сказочных персонажей, например, гномов.

Фальшь-мельница призвана стать украшением территории возле дома, но некоторые умельцы строят функциональное сооружение. Например, можно сделать дачный туалет в виде мельницы, небольшой сарай или вход в погреб. Еще вариант – детский домик для игр в форме мельницы или будка для сторожевой собаки.

Также с помощью простой конструкции можно скрыть неприглядные элементы ландшафта, такие как кран для полива огорода, люк от септика, трубу вентиляции из погреба.

Сделать небольшую декоративную мельницу можно практически без вложений, если у вас остались некоторые материалы от строительства – брус, фанера, крепеж, лак и краска.

Определение размера

При выборе размера важно учитывать размеры участка, финансовые возможности и личные предпочтения. Мельницы больших размеров отлично смотрятся на габаритных холмистых и разноуровневых участках с красиво оформленным ландшафтом. На возвышенности удачно смотрятся небольшие конструкции.

Если сделать фальшь-мельницу побольше, то внутри нее можно организовать столовую, беседку либо летнюю кухню. Но воплотить в жизнь эту идею можно только на участке больших масштабов. На маленькой территории такая большая постройка будет смотреться нелепо.

Если продумать строительство маленькой мельницы, то она тоже может приносить пользу. К примеру, оснастив ее выдвижными ящиками, вы сможете высадить в них цветники с разными сортами растений. Планируете обустроить водоем? В таком случае сделайте на нем мельницу, которая по совместительству может служить местом для хранения инвентаря по уходу за водоемом, а также удочек.

Материалы и инструменты

По сути, фальшь-мельница может быть сделана с любого материала, который есть на вашем приусадебном участке. Современные технологии позволяют задекорировать любой строительный материал. Для строительства этого малогабаритного сооружения подойдет даже битый кирпич, который по завершении строительного процесса просто декорируется декоративным камнем.

Традиционно мельницы изготавливают из дерева. Это недорогой, простой в обработке и презентабельный материал. Единственный его недостаток – неустойчивость к погодным условиям. Ввиду этого конструкцию из дерева нужно будет регулярно красить, а на зимний период прятать в сарай, что подразумевает изготовление мобильной мельницы. В этой статье будут рассмотрены две технологии изготовления фальшь-мельницы: из дерева и камня.

Итак, перед тем как сделать классическую деревянную декоративную мельницу вам нужно приобрести:

• Деревянный брус сечением 20×20 мм.
• Деревянная рейка для изготовления лопастей.
• Саморезы по дереву длиной 25 мм.
• Краска (цвет зависит только от ваших предпочтений).
• Влагостойкая фанера, которой будет обшит каркас.

Из инструментов вам понадобится:

• Электрический лобзик.
• Шуруповерт.
• Кисточки.
• Биты для закручивания саморезов.
• Рулетка и уровень.

Для строительства мельницы из камня, вам понадобится:

1. Кирпич или другой блочный материал, из которого будет сформирована фальшь-мельница.
2. Песок и цемент для замеса раствора.
3. Резанный природный камень или плитка для облицовки.
4. Листовое железо/пластик для изготовления ветровых лопастей.

Из инструментов вам понадобится:

• Шпатель.
• Мастерок.
• Миксер для замешивания раствора.
• Ведро и лопата.
• Болгарка для подрезки облицовочного материала и вырезания лопастей.
• Рулетка и уровень.

Строительство каменной фальшь-мельницы

Стоит сразу отметить, что построить декоративную мельницу гораздо проще, чем ее аналог из дерева. Для сборки последней, вам, вероятнее всего, придется использовать чертежи. Весь строительный процесс состоит из нескольких этапов.

Фундамент

Неразумно было бы построить каменную конструкцию без основания, ведь в таком случае вскоре она попросту рухнет. Итак, вам нужно отлить в почве мелкозаглубленное основание, примерно 40×40 см. Глубина фундамента 1–2 штыка лопаты.

Вначале выкопайте ямку, заложите в нее арматуру и залейте бетоном. Затем фундамент должен высохнуть, на это потребуется несколько дней.

Возведение домика

Размеры, пропорции и форма домика зависят полностью от вашей фантазии и пожеланий. Главное, чтобы размер фундамента соответствовал основанию мельницы. Конструкция должна быть ровной относительно уровня. Перевязка камешков должна быть по максимуму приближенной к реальным размерам.

В верхней части домика нужно вмуровать резьбовую шпильку, на которую впоследствии будут установлены лопасти. На шпильку приварите пластину, которой она будет зацеплена за каменную кладку.

Установить шпильку можно и по завершении строительного процесса, но в таком случае вам придется бурить под нее отверстие в домике. А эти мероприятия могут привести к нарушению кладки.

Декорирование

Чтобы строение выглядело максимально реалистично, нужно вырезать плитку по форме кирпичиков. Плитка в этом случае укладывается обычным образом.

При укладке плитки важно, чтобы в клее не образовывались пустоты.

Что касается выбора клея, то лучше приобрести морозостойкий состав. Это может быть Cerezit CM 17 и CM 117.

Изготовление пропеллера

Для изготовления пропеллера нужно вырезать круг из фанеры, в котором проделывается отверстие, равное диаметру шпильки. Потом к этому диску прикрепите предварительно подготовленные лопасти из рейки. Установите их на шпильку и зажмите гайками с шайбами с обеих сторон.

Перед установкой пропеллер из деревянных реек следует обработать специальными пропитками и антисептиками, а затем покрасить.

Изготовление деревянной конструкции

Мельница из дерева состоит из 4 основных составляющих:

• облегченный фундамент;
• опорная платформа;
• корпус;
• лопасти.

Для начала важно продумать фундамент конструкции. Затем можно приступать к изготовлению остальных элементов мельницы, которые нужно изготовить по отдельности, а потом соединить.

Фундамент. Нужен ли

Наиболее простой вариант – планка из металла, залитая в бетон под землей на глубину двух штыков лопаты. Впоследствии на эту планку и будет установлено декоративное сооружение.

Мельницу, установленную на такое основание невозможно украсть. Но если беспокоиться о безопасности нет предпосылок, то в качестве основания могут служить деревянные ножки с пластиковыми наконечниками. То есть, в заливке фундамента необходимости нет и вовсе.

В качестве наконечников мельницы на ножках могут выступать трубы ПВХ соответствующего диаметра. Скрепить пластик и дерево проще простого – для этого используйте саморезы.

Опорная платформа

Первоначально изготавливается нижняя часть мельницы – платформа. Она должна обладать достаточной устойчивостью, чтобы выдержать нагрузку всей конструкции.

Чем выше мельница, тем шире должно быть ее основание.

Для этих целей вы можете использовать доски, имеющие ширину 15 см, а толщину 20 мм. В качестве материала для платформы лучше всего использовать вагонку. Если речь идет о строительстве беседки в форме мельницы, то вам следует залить облегченный вариант ленточного, столбчатого или монолитного фундамента.

Рассмотрим изготовление деревянной мельницы на примере конструкции, украшающей сад высотой до 2 м. Для ее возведения вам понадобится платформа размером 60×60 см. Важно, чтобы она в процессе изготовления не перекосилась.

Готовую платформу можно уложить на предварительно подготовленный фундамент, специальные ножки или песчаную подушку, покрытую рубероидом. Как бы там ни было, перед тем как установить платформу мельницы, обработайте ее антисептиками во избежание загнивания материала. Кроме того, ее следует покрыть атмосферостойкой краской или лаком.

Просверлите в платформе небольшие отверстия, чтобы во время дождя на ней не задерживалась вода.

Изготовление корпуса

Чтобы сделать корпус мельницы, вам нужно взять 4 бруса с сечением 40×40 мм и 4 бруса с сечением 25×25 мм. Сначала следует собрать пирамиду из более толстых брусьев, скрепив их саморезами. То же самое нужно сделать и с тонкими элементами. Так, у вас получится тело мельницы. Оно должно быть строго вертикальным, что можно проконтролировать при помощи строительного уровня.

Обустройство крыши и сборка лопастей

Ни одно сооружение не будет завершенным, если не сделать для него крышу. Декоративная мельница не исключение. Для нее нужно сделать двускатную крышу, состоящую из двух деталей в форме равнобедренного треугольника. Размер скатов 30×30 см, а основания – 35 см.

Скаты можно сделать из ДСП или фанеры. Размер сторон может и не соответствовать указанным выше параметрам, главное, чтобы крыша гармонично сочеталась с каркасом.

Скаты следует соединить рейками по бокам и сверху. В результате у вас должен получиться объемный треугольник. Теперь самое время закрепить крышу к каркасу, прикручивая рейки саморезами.

На следующем этапе необходимо сделать отверстие в лицевом скате крыши. Затем соберите лопасти. Для этого 2 рейки выложите крест-накрест. В центре креста проделайте сквозное отверстие, оно должно быть равным диаметру отверстия в крыше.

Пропустите болт через отверстие креста и отверстие в крыше. После закрепите его шайбами с двух сторон.

Теперь возьмите заготовленные рейки для лопастей и небольшие гвозди и аккуратно прибейте их на 4 стороны установленных на крыше лопастей.

Форма лопастей может быть произвольной. Традиционно используется трапециевидная и прямоугольная фигура.

Обшейте бока крыши вагонкой. Это можно сделать по вертикали и горизонтали. Принципиальной разницы нет, тут все зависит от ваших предпочтений. Обшить бока крыши можно и более долговечным материалом, например, листами оцинковки.

Декоративная отделка

После фиксации каркаса, отделайте стены вагонкой по вертикали. Чтобы мельница была более интересной сделайте в ней окошки, дверцу и небольшой балкончик, в котором можно будет высадить цветы.

Чтобы провести декоративную отделку следует использовать краску, тонированные/прозрачные лаки и т. д. Для сохранения природной структуры дерева, поверхность можно вскрыть прозрачным лаком.

Лучше всего использовать атмосферостойкий лак на алкидной основе. Это может быть ПФ-170 либо Яхтенный лак.

Для того чтобы сделать древесину темнее, имитируя таким образом благородные породы, можно использовать морилку. Таким нехитрым образом, из доступной по цене сосны у вас получится мельница под вишню, орех, ясень или дуб. С каждым слоем поверхность будет выглядеть темнее.

Для улучшения эстетических характеристик мельницы, прикрепите на нее наличники или обычные молдинги. Покрасив их в контрастный с основанием цвет, вы сделаете конструкцию более эффектной. Очень красиво сочетается темный коричневый корпус с желтыми молдингами.

Еще одним вариантом декорации мельницы является установка подсветки. Например, можно поместить вовнутрь светодиодные фонарики, чтобы в вечернее время суток обеспечить дополнительное освещение. Наиболее гармонично освещение смотрится в декоративных мельницах с небольшими окошками. Нет окон? Не беда. Установите светодиодную подсветку по периметру крыши.

Желаете выгодно обозначить мельницу на территории около дома? Тогда сделайте вокруг нее цветник. Чтобы сооружение не потерялось в зарослях растений, высаживайте только стелющиеся почвопокровные культуры.

Какой бы вид мельницы вы ни выбрали, то ли деревянную, то ли каменную, если вы будете следовать изложенным в статье инструкциям, то вам действительно удастся красиво декорировать территорию около дома. Остались вопросы по теме? В таком случае пишите комментарии к статье.

Видео

О том, как сделать декоративную деревянную мельницу на практике, применив знания, вы можете увидеть в видеоматериале:

Фото

В фотогалерее предоставлены разные идеи для реализации, которые помогут вам определиться с видом и особенностями этого декоративного элемента сада:

Чертежи

Нижеприведенные чертежи помогут вам определиться с размером и функциональностью декоративной мельницы:

Конструкция Ветряной Мельница

конструкция ветряной мельницы

ветряная мельница конструкция. конструкция ветряной , Конструкция мельницы позволяет объединить процессы сушки. [24/7 онлайн] Макеты мельницы своими руками

Ветряная мельница на Урале — YouTube

May 11, 2016  Вековые жернова перемалывают зерно в единственной на Урале ветряной мельнице Она является точной копией .

конструкция ветряной мельницы

Конструкция ветряной . конструкция ветряной мельницы. Ветряная мельница на даче своими . детали

Мельница своими руками, декоративная: разбор ветряной .

Декоративная мельница для сада: варианты изготовления ветряных и водяных, конструкция, чертежи . ротор ветряной мельницы диаметром 12 м

Ветряк качает воду (3D-схема) конструкция — YouTube

Oct 04, 2014  🌑 ВЕТРОГЕНЕРАТОР ИДЕАЛЬНАЯ КОНСТРУКЦИЯ СДЕЛАЙ И СЕБЕ ТАКОЙ ЖЕ ВЕТРЯК ИГОРЬ БЕЛЕЦКИЙ — Duration: 6:15. Игорь .

Декоративная мельница своими руками для сада: как сделать .

Сделать дачный участок красивым помогают различные дизайнерские решения. Одно из них – декоративная мельница, которая гармонично впишется в любой ландшафт и станет отличным дополнением сада.

чертежи схемы ветряной мельницы

Устройство ветряной мельницы: схемы, Сегодня мельницами, которые работали бы от потока ветра или воды, никто не пользуются, но их с успехом применяют в ландшафтном дизайне.

Ветряная мельница — Википедия

Ветряная мельница . Подо.ый тип горизонтальной ветряной мельницы с прямоугольными лопастями. Конструкция китайской мельницы значительно отличается от персидской использованием .

МЕЛЬНИЦЫ.ВЕТРЯНЫЕ МЕЛЬНИЦЫ, ИСТОРИЯ, ТИПЫ И

Цитата сообщения ВЕнеРИН_БАШМАЧОК Прочитать целикомВ свой цитатник или сообщество! Мельницы.Ветряные мельницы, история, типы и конструкции. — ч.5. Брейгель Старший. Ян (Бархатный) Морской вид с ветряной мельницей наnbsp .

Мельница Своими Руками Для Сада Пошаговая Инструкция .

Конструкция ветряной мельницы: дополнительные функции. По мнению специалистов, такое приспособление как ветряная мельница совершенно

Декоративная мельница для сада своими руками: чертежи и .

Мельница с водопадом о,зательно привлечет внимание всех гостей загородного дома. Если позволяет пространство, то вокруг мельницы делают зону отдыха. Конструкция

Экспериментальный проект на тему: «Изготовление .

Задачи проекта : Изготовление действующей конструкции макета ветряной мельницы. Внедрение инновационных технологий для подъёма и полива приусаде.ых участков.

Декоративная мельница для сада своими руками: чертежи и .

Мельница с водопадом о,зательно привлечет внимание всех гостей загородного дома. Если позволяет пространство, то вокруг мельницы делают зону отдыха. Конструкция

Экспериментальный проект на тему: «Изготовление .

Задачи проекта : Изготовление действующей конструкции макета ветряной мельницы. Внедрение инновационных технологий для подъёма и полива приусаде.ых участков.

ветровая ветряная мельница конструкция

Aug 03, 2015 Конструкция ветряной мельницы: дополнительные функции. По мнению специалистов, такое приспособление как ветряная мельница совершенно незаслуженно считается пережитком прошлого.

Ветряная мельница — Википедия. Что такое Ветряная мельница

Ветряная мельница . приводившегося в действие ветряной мельницей, — первое документальное свидетельство использования ветра для приведения механизма в действие. . Конструкция .

Ветряная мельница своими руками пошаговая инструкция .

Конструкция ветряной мельницы: дополнительные функции. По мнению специалистов, такое приспособление как ветряная мельница совершенно

Ветряная мельница устройство чертеж – Telegraph

Sep 26, 2017  Скачать файл — Ветряная мельница устройство чертеж Наиболее известным применением ветряных мельниц является их использование для помола муки. На протяжении долгого времени ветряные мельницы, наряду с водяными .

Ветряная мельница — Википедия

Ветряная мельница . Подо.ый тип горизонтальной ветряной мельницы с прямоугольными лопастями. Конструкция китайской мельницы значительно отличается от персидской использованием .

Ветряная мельница Солнечное Вики Fandom

↑ Дитрих Лорман, Ветряная мельница от восточного типа к западному архивы истории культуры, Том 77, № 1 (1995), p. 1-30 (18ff.) ↑ «Ветряная мельница» Ганса Христиана Андерсена на

Декоративная мельница для сада своими руками +50 фото

Конструкция у постройки стандартная: платформа, основание дома и крыша. Возводить постройку лучше в том же порядке, что и в случае с ветряной мельницей.

Ветряная мельница своими руками — 68 фото идей .

Ветряная мельница отличное изделия для украшения дачного участка. Особенности создания ветряной мельницы своими руками — выбор места, пошаговая инструкция, оригинальные фото

站点可能危险我们建议你选择其他结果。如果你继续访问此站点，可能会下载损害你设备的恶意软件。了解详情或者查看必应站点安全报告了解详细信息。

устройство ветряной мельницы

Мельница своими руками для сада чертеж схемы . Устройство каркаса декоративной ветряной мельницы Устройство такой системы Получить больше конструкция ветряной мельницы

Ветрогенератор своими руками: ветряная мельница .

Ветрогенератор своими руками: ветряная мельница, электростанция для частного дома для выработки электроэнергии, принцип работы, видео, из

Ветрогенератор своими руками: ветряная мельница .

Ветрогенератор своими руками: ветряная мельница, электростанция для частного дома для выработки электроэнергии, принцип работы, видео, из

Ветряная мельница: история, принципы работы,

Достоинства и недостатки ветровых энергетических конструкций. Как работает мельница; преобразование энергии линейного движения ветра во вращательную или электрическую. Принципы повышения КПД ветряных мельниц.

устройство деревянной ветряной мельницы

устройство ветряной мельницы. устройство ветряной мельницы. ВЕТРЯНАЯ МЕЛЬНИЦА, устройство, приводимое в действие ветром, вращающим крылья или лопасти.Ветрянная мельница — одно из древнейших творений народной .

4.4. Типы ветряных мельниц — Энергетика: история .

К козловому типу относится и мельница «Bock» (см. рис. 4.3). На рис. 4.13 представлен разрез более поздней конструкции козловой ветряной мельницы. На рис. 4.12, б показан шатровый (голландский) тип .

Ветряная декоративная мельница на даче своими руками .

Содержание Самодельная мельница – пугает птиц и кротов Корпус ветряной мельницы Каркас пирамиды Фундамент мельницы Ветры бывают сильными Пугало огородное Ветряная мельница – чертежи Декоративная ветряная .

Ветряная мельница своими руками

мельница может быть использована в качестве насоса для воды. . Одной из основных задач при постройке ветряной мельницы будет выбор места для её установки. . функциональная конструкция .

принцип работы электричества при ветряной мельницы

Устройство И Принцип Действия Ветряной . Устройство ветряной мельницы: схемы, чертежи2019-09-23 Мельница может стать именно той изюминкой, Устройство ветряной Принцип работы ветряной ме

чертежи лопасти ветряной мельницы

Мельница своими руками, декоративная: разбор ветряной Чертежи основных узлов (ротора в сборе, башни и вертушка) простой декоративной ветряной мельницы даны на рис. ниже. Предельная в данном .

Декоративная мельница для сада своими руками: чертежи .

Если мельница задумывалась как игральный домик для детей, внутри можно поставить столик со стульями, а также выстлать пол деревянным настилом, обеспечив тем

ПРОЕКТ «МЕЛЬНИЦА» 7класс

1001 идея интересного занятия с детьми ПРОЕКТ «МЕЛЬНИЦА» Касаткин Николай Васильевич, ГБОУ СОШ №156, учитель технолгии, ЮЗАО Предмет (направленность): технология. Возраст детей: 7класс. Место проведения: вне класса .

История ветряной мельницы – История Азербайджана

Персидская мельница имеет лопасти на роторе, расположенные аналогично лопаткам гре.ого колеса на пароходе, и должна быть заключена в оболочку,

Чертеж мельницы для дачи своими руками

Конструкция ветряной мельницы: дополнительные функции. По мнению специалистов, такое приспособление как ветряная мельница совершенно

чертежи по строительству ветряной мельницы

Ветряная мельница: схемы, чертежи

чертежи лопасти ветряной мельницы

Лопасти ветряной мельницы не следует делать чрезмерно тяжелыми. В идеале они должны отклоняться по оси и по типу традиционного вентилятора захватывать ветер. Ветряная мельница: схемы, чертежи. Во-первых, здесь

Ветряные мельницы — Энциклопедия по

Ветряные мельницы Пример 122. Колесо ветряной мельницы состоит нз п одинаковых лопастей, расположенных по кругу на одинаковых угловых расстояниях друг от друга. Масса лопасти равна т и считается равномерно

чертеж старинной ветренной мельницы

22.02.2019· чертежи старинной ветровой мельницычертежи старинной ветровой мельницы. Чертежи ветряной мельницы # Блок питания lm317. чертеж заднего моста от классики чертеж

чертёж ветряка ветряной мельницы

Ветряная и водяная мельницы. Схемы, чертежи мельниц. Для того чтобы мельницы работали, их крылья надо было поворачивать под менявший направление ветер — это обусловило сочетание в каждой мельнице неподвижной и

макет ветряной мельницы из спичек

макет ветряной мельницымакет ветряной мельницы из спичек [randpic] макет ветряной мельницы своими руками мельница из спичек без клея Julyday.ru. Поделки из спич

Ветряная мельница устройство чертеж – Telegraph

Дышель размещали с обратной стороны ветряной мельницы, для того чтобы ветряк поворачивался по ветру. Наиболее активное применение ветряные мельницы нашли в Голландии, это связано её природными и климатическими усл�

Устройство ветряной мельницы: схемы, чертежи

Нет строгих правил по сборке собственного варианта мельницы. Основной задачей будет нарисовать хороший схематический рисунок. На нем должны быть видны все детали мельницы. В зависимости от выбранного участка и

Декоративная мельница своими руками. Пошаговая

Пошаговая инструкция изготовления и сборки ветряной мельницы. Она небольшая, около метра в высоту, поэтому очень лаконично впишется в небольшой дачный участок, вам и

чертежи схемы ветряной мельницы

Устройство ветряной мельницы: схемы, Сегодня мельницами, которые работали бы от потока ветра или воды, никто не пользуются, но их с успехом применяют в ландшафтном дизайне.

ветряная мельница для помола чертеж схема

Схемы, чертежи мельниц Схема конструкции ветряной мельницы ООО to ветряная мельница для помола (чертеж-схема). heritage / 372 Ветряная.. Получить цену Двигатель Камю (Рид мотор) Главнаяget price

Ветряные мельницы

Устройство ветряной мельницы: схемы, чертежи Когда-то ветряная мельница была важной структурой, которая позволяла проводить большое количество операций. С его помощью было легко измельчить зерно в муку или корм для

чертежи схемы ветряной мельницы

Устройство ветряной мельницы: схемы, Сегодня мельницами, которые работали бы от потока ветра или воды, никто не пользуются, но их с успехом применяют в ландшафтном дизайне.

водяные мельницы схемы чертежи мельниц

чертежи старинной ветряной мельницы. 4.4. Типы ветряных мельниц Энергетика: история, настоящее и . Общий вид (а) и разрез (б) старинной европейской ветряной мельницы с двумя .

Изготовление мельницы. Строительные лайфхаки

15.03.2018· В этом сюжете мы покажем, как можно своими руками изготовить красивую мельницу для сада. forumhouse – самый

Чертеж мельницы для дачи своими руками

Этапы изготовления ветряной мельницы. Как говорилось выше, процесс изготовления ветряной мельницы начинается с изготовления платформы или основания. Чтобы изготовить основание

Декоративная мельница для сада своими руками +50

Принцип работы водяной мельницы. Если в ветряной мельнице для того, чтобы сдвинуть лопасти с места используется сила ветра, то в водяной за это отвечает поток реки. Сердце такой мельницы – колесо, установленное на бе�

Декоративная мельница своими руками. Пошаговая

Пошаговая инструкция изготовления и сборки ветряной мельницы. Она небольшая, около метра в высоту, поэтому очень лаконично впишется в небольшой дачный участок, вам и

чертежи декоративнои мельницы

чертежи декоративнои мельницы. чертежи декоративной мельницы для. чертежи мельницы,Шибан дробильные оборудования пригодны для переработки щебня, руды,get price

Декоративная мельница: ветряная мельница своими

Декоративная мельница: ветряная мельница своими руками статья от пользователя ОБИ diy о том, как сделать своими руками в домашних условиях: советы, рекомендации, инструкции, фото, видео и комментарии.

Чертеж мельницы для дачи своими руками

Этапы изготовления ветряной мельницы. Как говорилось выше, процесс изготовления ветряной мельницы начинается с изготовления платформы или основания. Чтобы изготовить основание

водяные мельницы схемы чертежи мельниц

чертежи старинной ветряной мельницы. 4.4. Типы ветряных мельниц Энергетика: история, настоящее и . Общий вид (а) и разрез (б) старинной европейской ветряной мельницы с двумя .

Декоративная мельница: ветряная мельница своими

Декоративная мельница: ветряная мельница своими руками статья от пользователя ОБИ diy о том, как сделать своими руками в домашних условиях: советы, рекомендации, инструкции, фото, видео и комментарии.

Макет ветряной мельницы своими руками чертежи

Макет ветряной мельницы своими руками чертежи. Земледелие и сельское хозяйство не ушло глубоко в прошлое. Несмотря на то, что технический прогресс, индустриализация, урбанизация и прочее отдаляют человека от «копан�

Изготовление мельницы. Строительные лайфхаки

15.03.2018· В этом сюжете мы покажем, как можно своими руками изготовить красивую мельницу для сада. forumhouse – самый

мельница Проект, стоимость ветряной мельницы

мельница Проект чертежи ветряной мельницы. чертежи ветряной голандской мельницы. Чертежи мельницы чертёж ветряной мельницы для z=220 m=20 для угольной мельницы Ш-25 24. Ветряная . Chat Now. More

Землянка: Ветряная и водяная мельницы. Схемы,

Мельницы-колесухи с омутом и водоворотом сами по себе небезопасные конструкции, что отражено в русской пословице: «Со всякой новой мельницы водяной подать возьмет».

мельница Проект, чертежи ветряной мельницы

мельница Проект, чертежи ветряной мельницы . Для продажи. Ветряная и водяная мельницы. Схемы, чертежи Более 100 отзывов клиентов. Ветряная и водяная мельницы. Схемы, чертежи мельниц. Мельница Схема ветряной

есть ли рисунки и каменная ветряных мельниц

чертежи ветряной голандской мельницы. Клинкерная брусчатка технология изготовления. Голландию не зря называют страной камней ветряных мельниц и велосипедов Именно в Голландии более

Мельница своими руками создаем по инструкциям от

По этой причине такого типа сооружения в большинстве случаев применяют, как защитные колпаки, необходимые для различного типа инженерных объектов. В-третьих, многие хозяева загородных домов решают превратить черте�

чертеж, схемы, инструкция (видео и фото)

На территории сада можно разместить немало красивых декоративных элементов. Довольно эффектно будет смотреться на нем ветряная или водяная мельница. Вовсе не обязательно приобретать такое приспособление – если иметь схему и необходимые инструменты, ее можно смастерить собственноручно.

Декоративное строение

Конечно, разговор пойдет об уменьшенном варианте конструкции, которая будет играть роль украшения участка, но с помощью движущихся составляющих изделие будет очень похоже на настоящее строение.

Красивая декоративная мельница своими руками может быть исполнена в разных стилях и включать в себя массу дополнительных приспособлений и материалов.

Готовую вещь можно купить в магазине, но, для того чтобы сэкономить средства, большинство хозяев прибегают к собственноручному конструированию уникальных моделей.

Завершающий этап работы

Переходим к изготовлению жернов. Любители минимализма могут просто прикрутить 2 доски к деревянной пластине, просверлить отверстие и продеть вал для лопастей. Но, чтоб лопасти вращались во время ветра – необходима установка подшипников. Для этого нам понадобятся те же 2 деревянные пластины, но в них нужно просверлить большие отверстия, под размер подшипников, можно на 1 мм меньше.

После чего распиливаем пополам и делаем небольшие отверстия вверху для саморезов, чтобы их можно было соединить и разобрать, если подшипники придут в негодность. После приклеиваем снизу небольшую доску, чтобы вал был под небольшим углом и лопасти не терлись об мельницу, нужно спереди доски подложить небольшой брусок. Получившуюся конструкцию необходимо закрепить к пластине, к которой будет крепиться крыша, после чего вставляем подшипники в конструкцию.

Теперь нам нужен вал с резьбой и 4 гайки. Вставляем вал в подшипники и фиксируем с помощью гаек. Приклеиваем/прикручиваем подкладку из дерева к крыше и наши жернова почти готовы. Затем ставим жернова и крышу друг напротив друга на одном уровне (под крышу подложить бруски), отмечаем в крыше место соприкосновения вала и делаем отверстие. После смазываем клеем и закрепляем пластину с валом к мельнице, а затем – крышу к пластине шурупами снизу (поэтому она должна выступать за пределы мельницы).

Изготовление лопастей – аналогично. Можно вырезать большие лопасти из фанеры и закрепить на валу при помощи гайки. Более сложный вариант – сверлим в лопастях отверстия, вставляем на клею валы с резьбой. Затем необходим квадрат, в нем сверлим ряд отверстий:

• 4 – сбоку, в местах крепления лопастей;
• 4 – перпендикулярно имеющимся, для закрепления цилиндров с резьбой, в которые будут крепиться валы по резьбе;
• центральное – для закрепления лопастей на большом валу.

Вставляем цилиндры в отверстия и закручиваем в них лопасти до упора. При этом можно регулировать угол наклона и менять в зависимости от ветра. После смазываются все детали грунтовкой и краской для наружных работ.

Теперь мы знаем, как делается декоративная мельница для сада своими руками. При просмотре различных фото мельниц для сада, могут возникнуть новые идеи и решения. При изготовлении из металла используем ножницы по металлу и саморезы/заклепки.

Помощь в работе

Благодаря подробным инструкциям и наглядному мастер-классу как сделать мельницу своими руками любой новичок сможет создать первое творение без особых трудностей.

В подобных документах на понятном языке объясняются все нюансы и тонкости работ по изготовлению, нужно лишь строго следовать предложенному алгоритму действий.

Конструкции из дерева потребуют наличия некоторых инструментов и удобного места для расположения заготовок, навыки в плотницких трудах приветствуются, но не являются обязательными.

Практичность и красота

Эффектная ветряная мельница своими руками выполняет функцию декоративного характера, но если подойти к вопросу творчески, то с ее помощью можно скрыть некоторые люки или краны во дворе. Изделие, помимо всего прочего, отлично гармонирует с садовыми деревьями и различными кустарниками.

Люди с креативным складом ума объединяют клумбу и мельницу в одну привлекательную и красивую композицию, наполненную изумительными деталями. Для этих манипуляций хозяину необходимо запастись дополнительной землей в ящиках или мешках.

Декорирование

Для того, чтобы изделие выглядело более аккуратно, желательно обшить все углы деревянным уголком. Чтобы мельница была более естественной, в ней можно сделать окошки и дверки. Их можно прорезать и навесить ставни и двери при помощи петель или сделать декоративные элементы при помощи накладок.

Дальнейшее декорирование мельницы зависит исключительно от вкусов ее создателя. Древесину можно искусственно состарить, а уголки и основание лопастей выкрасить в контрастный цвет.

Если окна мельницы прорезные, то в них можно вставить светодиодные фонари, да и всю конструкцию можно украсить лампами на солнечных батареях.

В процессе работы можно смело экспериментировать с высотой мельницы, длиной и шириной лопастей, количеством планок на них, главное, чтобы результат смотрелся гармонично.

Чтобы мельница дольше простояла, дерево необходимо обработать морилкой и покрыть лаком в несколько слоев. Вокруг нее хорошо будет смотреться заборчик или пышная садовая клумба. Вместе с беседкой, выполненной в такой же цветовой гамме, мельница создаст своеобразный архитектурный ансамбль.

Рекомендуем другие статьи по теме

Вибростол своими руками — различные варианты изготовления

Бетоносмеситель принудительного действия — особенности строения, изготовление своими руками

Коптильня с гидрозатвором — конструктив, чертежи для изготовления своими руками

Будка для собаки своими руками | Чертежи и размеры будки для немецкой овчарки

Объемные конструкции

Некоторые владельцы больших участков позволяют себе возводить постройки довольно солидных размеров, чертежи мельницы своими руками подробно описывают, как сконструировать целые беседки для отдыха в стильном оформлении.

Юные члены семьи будут с удовольствием резвиться в домике для игр и развлечений в таком исполнении.

Довольно часто небольшие помещения в виде мельницы могут уместить внушительное количество инструмента и даже газонокосилку на зимний период или на ночь.

Платформа конструкции

На большинстве фото мельницы, изготовленной своими руками, можно рассмотреть все устройство и выделить для себя важные моменты.

Подготовка основания будет самым первым этапом на пути к успешному завершению работ по строительству. На платформу будет устанавливаться готовая конструкция, поэтому для того чтобы ее оборудовать нужно применить твердые и хорошо спрессованные наполнители.

Можно поставить мельницу и на землю, но тогда срок службы будет не таким продолжительным, нижняя часть строения со временем начнет портиться и деформироваться.

Труды над основанием

Нижняя часть конструкции должна быть немного шире, тогда мельница для зерна своими руками обретет лучшую устойчивость и надежность. Эти работы требуют внимательности и скрупулёзного подхода, так как воздействия влаги на участок не избежать.

Различные растения и сорняки будут пытаться нарушить структуру дерева, поэтому специальная обработка защитными средствами обязательна.

Декоративная мельница на дачу своими руками

Когда начинается летний сезон, фактически сезон дачников и огородников, то истинных фанатов такого времяпрепровождения, вы уже не захватите в душном объятии города. Особенно вечерами, когда зной отходит и можно вместе с вечерней прохладой предаться неге блаженства созерцания своих трудов, своего участка, своих растений и разумеется декораций. Именно о декорировании ландшафта, а вернее об одном из его элементов мы и поведаем в нашей статье. Одним из таких уже привычных и желаемых элементов для многих дачников стала мельница, маленькая уменьшенная снимок, пусть и без основных функциональных опций, но мельница. Такая постройка видимо, способна своими ассоциативно-визуальными конфигурациями перенести нас совсем далеко, без билетов и без потери на то времени… Нам представляется какая-то деревенская глухомань, где крутятся лопасти, и вращаются жернова лишь посредством ветра, то есть исключительно силами природы. Мельница истирает зерно вместе со порой, радостями и горестями. Где мелкое сегодня теряется среди вечного и натурального. Все это для того, чтобы потом испечь из этой муки воздушный, пышный и благоуханный хлеб, извлечь урок из прожитого… Разломать ломоть пополам, втянуть его внутренний аромат ноздрями и попытаться остановить эти мгновения навсегда…
Ну что же, пожалуй мы немножко замечтались и отошли от темы, но как же без прелюдий, коли дела касаются душевные расположения.

Первоначально изготавливаем остов для мельницы. Фактически это основа с 4 опорами и 2 фронтонами. Материал: бруски, ДСП, скрепляем все с поддержкой савморезов и уголков.

Далее набиваем доски на боковые стенки мельницы

В качестве дверок используется обрешетка.

Дверки крепятся на петли и устанавливаются в нательную часть мельницы

Основа для лопастей мельницы то же самое ДСП и анкер, на каком будут крепиться лопасти.

Лопасти изготавливаем из деревянного уголка, ювелирная вагонка тоже подойдет.

Применяем саморезы. Зашиваем также кровлю мельницы досками.

На крышу мельницы крепим кровлю. (ондулин)

На дверки натягиваем материал. Одну из них крепим над раскрывающимися дверками. Это будет своеобразное окно.

Изготавливаем фундамент для мельницы. Фактически это ящик без дна и покрышки. Обшит все тем же матералом, что и для кровли. В итоге, конструкция устанавливается под мельницу.

Изготавливаем декоративную лестницу ко входу.

Вышедший результат на участке. Готовая декоративная мельница.

Лопасти мельницы обращаются.

При желании ее можно покрыть лаком и морилкой. Пару декоративных мешочков у основания придадут ей еще немало реальный вид.

Похожие статьи:

Комментировать

Отменить ответ

Каркасная часть

Придать форму будущим стенкам получится с помощью собранной конструкции с учетом всех размеров и параметров, тогда водяная мельница своими руками будет выглядеть ровной и аккуратной.

Для возведения каркаса используют:

1. Доски.
2. Фанеру.
3. Вагонку.
4. Рейки.

Выбрать подходящий материал каждый хозяин сможет, руководствуясь личными предпочтениями или взять остатки от предыдущего ремонта, которые могут храниться в гараже или сарае. В таком случае получится с пользой утилизировать пылящиеся на полочках материалы и сконструировать отличное украшение для клумбы.

Изготовление колеса и здания мельницы

Схема устройства каркаса декоративной мельницы.

Для изготовления колеса идеально подойдут ободья от старого детского велосипеда. Внешний вид не будет соответствовать старине, но особого внимания этому никто не уделит. Ободья нужно установить на одну ось, между ними расположить деревянные лопасти, закрепив их любым возможным способом. Ось нужно закрепить на стойки необходимой высоты. Всю конструкцию надо установить на место водостока и закрепить.

Макет мельницы можно соорудить из оставшихся после ремонта или строительства различных обрезков б/у материалов. Размеры и конструкция будут зависеть от имеющихся в наличии остатков. Форма и отделка по возможности должны соответствовать дизайну старинных строений. Лучше отделку использовать из дерева. Внутренний объем можно использовать для установки насоса, обеспечив определенную надежность крыши сооружения.

Декоративная водяная мельница может служить украшением не только садового участка на даче, но и самого дачного двора. При желании можно разработать и построить систему водоотводов дождевой воды, направленную в пруд. Собранную воду можно использовать для полива.

Устройство такой системы – довольно хлопотное занятие, перед началом работ желательно нарисовать чертежи водоотводов для сбора и перемещения воды с необходимыми уклонами. Изготовленная система создаст значительную экономию водопроводной воды. Многие садоводы предпочитают для полива сада использовать дождевую воду. Кроме полива, воду можно использовать в различных хозяйственных целях. Наверное, есть смысл сделать водяную мельницу, выполняющую не только роль декоративного украшения, но и несущую определенную полезную нагрузку.

Крыша строения

Из дерева в основном выполняют более строгие конструкции с прямыми углами, для того чтобы разнообразить верхнюю часть закругленными элементами, применяют пластик. Подбирая оттенок крыши лучше существенно выделить его от стенок другим цветом, тогда вся конструкция будет смотреться гармоничнее и красивее.

Не стоит забывать о механизме вращения, который встраивается в верхнюю часть для лопастей, процесс сборки довольно кропотливый, но эффект точно удивит приходящих гостей и родственников.

Если времени на такие манипуляции нет, или постройка запланирована больших размеров, такой механизм делать необязательно, в беседке и без него будет приятно посидеть вечерами.

Устройство каркаса декоративной ветряной мельницы

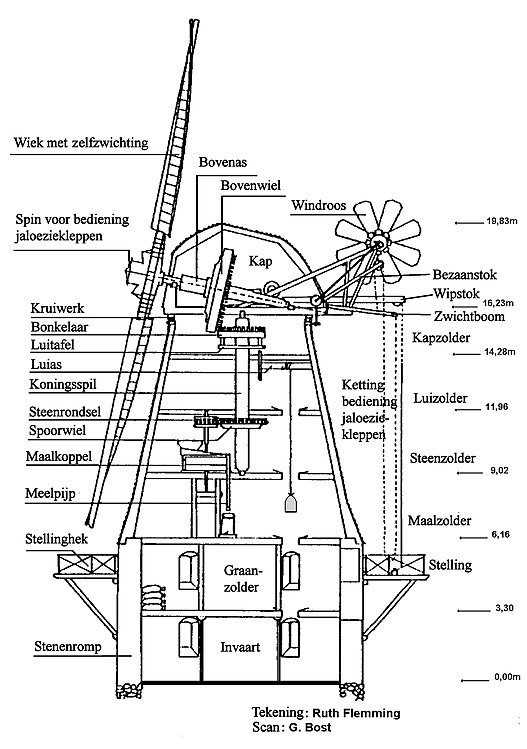

Схема устройства мельницы: 1 – крылья, 2 – жернова, 3 – система колес-шестеренок.

Ветряная мельница является одним из неодушевленных персонажей романа «Дон Кихот Ламанчский» Мигеля Сервантеса. Современному поколению сложно объяснить, что это такое и почему рыцарь принял ветряную мельницу за великана и бросился в атаку. Изготовление небольшой модели, возможно, окажет помощь в этой проблеме и сумеет хоть немного привлечь внимание подрастающего поколения к классической литературе. Ведь кроме романа Мигеля Сервантеса существует много других произведений с мельницами, мельниками, их дочками, колдовством, прочими мистическими и романтическими сюжетами.

Для работы будут нужны:

• ножовка по дереву или электролобзик;
• рулетка;
• шуруповерт;
• наждачная бумага.

Из материалов для изготовления можно использовать остатки от ремонта или стройки, старую мебель, различные обрезки.

Все дачные поделки в основном изготавливаются из таких материалов. Вначале нужно сделать основание для строения. При небольших размерах можно использовать отрезки ДСП, для основательной конструкции высотой более метра желательно использовать брусок. Приведенные в описании размеры не критичны, их можно менять на свое усмотрение.

Нужно вырезать два квадрата с длиной сторон 300 мм и 400 мм. В вырезанных деталях определить центры, просверлить отверстия. Вырезать брусок, длина детали должна быть равна высоте между основаниями. Закрепить основания на торцах бруска саморезами через отверстия по центру. Брусок является временным креплением для упрощения сборки. Измерить расстояние между соответствующими углами квадратов. Вырезать бруски по определенному размеру, закрепить их на углах. Ветряная мельница приобрела первые очертания. Центральный брусок, использованный в качестве временного крепления, можно удалить.

Отдельное внимание лопастям

Над деталью строения многие хозяева работают с использованием всевозможных вариантов исполнения, которые разительно отличаются друг от друга. Добиться уникальности и неповторимости можно с помощью мелких деталей и особых приспособлений, внедренных в лопасти.

Для того чтобы изготовить эту составляющую, применяют тонкие бруски и фанеру, подогнать все заготовки до правильного размера можно с помощью электроинструмента или ручной пилы.

Главное, что нужно учесть в этом механизме это, то что все элементы должны быть сбалансированы между собой для того, чтобы избежать всевозможных проблем.

Интересный вариант для изготовления

Если говорить о простых конструкциях мельницы для клумбы, то можно обратить внимание на модель с четырехугольными стенками. Собрать такой коробок не составит сложностей даже новичку в собственноручном изготовлении, перегородки могут быть как прямые, так и наклонные.

Верхняя часть также проста в исполнении, она будет в виде двухскатной крыши, по желанию можно взять и другой вариант оформления.

Если особого опыта в работе с деревянными заготовками нет, то стоит набить руку на этом варианте и переходить к более сложным чертежам. Лопасти также не отличаются особыми изысками и не займут много свободного времени и сил на создание.

Устройство крыши и сборка

Верхнюю часть ветряные мельницы имели обычно в виде острой двухскатной крыши. Для фасада и тыльной части крыши нужно вырезать из имеющегося материала два равнобедренных треугольника, соединить их под углом, используя бруски и саморезы. Основание для крыши готово.

Для создания декоративной мельницы можно использовать любой ненужный материал.

Далее можно начинать отделку нижнего каркаса. Для обшивки стен желательно использовать вагонку. При ее отсутствии подойдет любой другой материал, который будет органично выглядеть в садовой обстановке. Стыки по углам можно не подгонять с большой точностью, проще закрыть их уголками из дерева. После окончания обшивки можно разметить и выпилить дверной проем и окно. Затем закрепить на изготовленной конструкции основание для крыши, обшить фасадную и тыльную части аналогичным материалом. При использовании вагонки желательно расположить ее вертикально. Это создаст визуальный эффект высоты строения, чтобы садовая обстановка не давила на постройку. В фасадной части крыши примерно по центру нужно просверлить отверстие диаметром под болт. Вставить в него болт, не забыв про шайбы с двух сторон, и затянуть гайкой. После установки оси для крыльев можно зашивать крышу и углы строения. Все поверхности нужно обработать наждачной бумагой.

Следующий этап – определяющая деталь, ветряные крылья мельницы. Их можно сделать вращающимися при наличии ветра или неподвижными. Внешний вид можно выбрать произвольно. При вращающейся конструкции крылья должны быть максимально легким, а лопасти со сплошным поворотом. Вся конструкция должна легко вращаться на оси. Ограничить перемещение в горизонтальной плоскости можно гайками с шайбами. После обработки антисептиком и прозрачным лаком конструкция готова. Остается установить на место и созвать все семейство для вынесения вердикта.

Усложненная модель

Набравшись опыта или уже имея его легкие варианты исполнения, не будут приносить столько радости как более уникальные и креативные изделия. Для того чтобы браться за работу, нужно запастись терпением и быть готовым к высокой точности замеров и аккуратному выпиливанию всех заготовок.

Шестиугольная конструкция стен смотрится очень симпатично и стильно, а углы наклона лопастей оригинально и неповторимо. Сам купол покрывают лаком и выделяют темным оттенком для большей гармонии с перегородками, также в декораторские моменты вносят небольшие лестницы и балконы.

Глядя на миниатюрные окна и двери, можно затаить дыхание от восторга, такая работа точно будет оценена близкими людьми и гостями, пришедшими на любое мероприятие.

Фото мельницы своими руками

Как сделать модель ветряной мельницы с печатным шаблоном

Сделайте дома модель ветряка и проведите с детьми инженерное обучение! Создание собственной игрушечной ветряной мельницы с помощью распечатываемого шаблона — это быстрое и легкое занятие STEM.

Ветряные мельницы — восхитительные машины как с эстетической, так и с технической точки зрения. На протяжении веков они использовались для преобразования энергии ветра в полезную работу — измельчение, подъем, перекачивание и, в настоящее время, для выработки электроэнергии.

Как это работает? Ветер вращает лопасти ветряных мельниц, и когда они вращаются на оси, он заставляет вращаться шестерни и шестерни внутри ветряной мельницы.В ветряной мельнице, используемой для производства муки, это вращает мелющие камни. В ветряной мельнице, используемой для перекачивания воды, поворот оси приводит в движение поршень или винт. В ветряной мельнице, используемой для выработки энергии, приводной вал через множество шестерен соединен с генератором, вырабатывающим электричество. Будучи такой универсальной и удивительной машиной, модель ветряной мельницы довольно легко построить, особенно если у вас есть распечатанный узор.

А что в этом для детей?

• Создание движущегося корабля обязательно понравится даже самым маленьким детям, и с помощью домашнего вентилятора наша ветряная мельница взлетела.Даже наш малыш был в восторге: «У нас в доме есть ветряная мельница! Какую тележку я могу положить внутрь? »
• Ветряная мельница интересна для изучения как одна из простых машин — она ​​демонстрирует принцип колесно-осевого механизма.
• Эксперименты с лезвиями представляют собой хорошую возможность для небольшого научного исследования. Как количество лопастей влияет на скорость вращения? Как подача? А расстояние от вентилятора? Наш вывод вы найдете в конце поста.

Также попробуйте

Исследуй природу с 10 распечатанными проектами STEAM для детей! Они будут узнавать о природе, играя в игры, выполняя инженерные задания, отправляясь на охоту за мусорщиками и создавая произведения искусства из натуральных материалов.

• кусок пенопласта (вместо него можно использовать картон, но пенопласт предлагает плоские поверхности для наклеивания рисунков и чистые края при резке)
• 7 бамбуковых шпажек
• наш дизайн для печати (есть цветная версия, которую мы построили, а также черно-белая версия для раскраски!)
• Нож и линейка для хобби
• Клей-карандаш и пистолет для горячего клея

Ориентировочное время постройки одной мельницы: 30 минут.

1 — Распечатайте изображения и приклейте их к пенопласту с помощью клея или другого подходящего клея, который у вас есть под рукой.

2 — Когда клей застынет, разрежьте пенопласт острым ножом, как отмечено на страницах выкройки. Если использовать острый нож и линейку, как показано на видео, идет очень быстро.

3 — Соберите строительную часть ветряной мельницы — переднюю, заднюю, две стороны и крышу — с помощью горячего клея.

4 — Проденьте отмеченные отверстия для оси через ступицу, передний подшипник и заднюю часть ветряной мельницы.

5 — Горячим клеем приклейте кронштейн переднего подшипника к передней части ветряной мельницы, затем приклейте к нему горячим клеем передний подшипник.

6 — Используйте бамбуковую шпажку в качестве оси. Приклейте к ней ступицу и три ее опорных кронштейна.

7 — Вставьте заостренные концы 6 бамбуковых шпажек во внутренние концы лопастей вентилятора и отрежьте все выступающие шпажки, кроме 1-1 / 4 дюйма.

8 — Заточите выступающие концы шампуров ножом, затем вбейте их в ступицу в точках, отмеченных вдоль ее края.Лопасти не вклеены в ступицу, так что с их количеством и шагом можно экспериментировать. Как только вы придете к идеальному количеству и шагу, вы можете решить приклеить их на место.

После того, как вы построили ветряную мельницу, вы можете поэкспериментировать с ее лопастями, используя бытовой вентилятор в качестве источника ветра.

Какая разница в количестве лезвий? Или угол наклона лопастей? Или расстояние от вентилятора?

Мы создали таблицу для проведения эксперимента и посчитали, сколько раз мельница повернется за полминуты после того, как мы отрегулировали лопасти.Чтобы упростить подсчет, вы можете покрасить одно из лезвий маркером на обратной стороне.

Согласно нашему эксперименту, регулировка шага лопастей имеет большее значение, чем количество лопастей. Очаровательный! Раньше я предполагал обратное. Вот еще одно короткое видео о том, как мы настраиваем лопасти.

Помимо цветной версии, в нашем руководстве есть шаблон, который дети могут раскрасить сами. Если у вас все же получается цветная мельница, поделитесь ею с нами! Нам бы очень хотелось это увидеть.

Постройте эту ветряную турбину своими руками с открытым исходным кодом за $ 30

Начало работы с проектами ветровой энергии дома может обойтись вам в копеечку, если вы купите готовый продукт, но если вы немного удобны и не возражаете искать материалы и проявлять творческий подход в гараже или на заднем дворе, вы можете попробовать ваши руки в создании одной из этих ветряных турбин своими руками примерно за 30 долларов в материалах. В конце концов, это неделя #iheartrenewables!

Материалы, необходимые для создания собственной ветряной турбины

Ранее мы уже рассказывали о планах Дэниела Коннелла по созданию концентрированных солнечных коллекторов с открытым исходным кодом, но теперь он вернулся с еще одним замечательным проектом в области возобновляемой энергии своими руками — ветряной турбиной с вертикальной осью, основанной на конструкции подъемника и сопротивления Lenz2.Дизайн Коннелла предусматривает использование алюминиевых форм для литографической офсетной печати, чтобы ловить ветер, которые, по его словам, можно дешево (или даже бесплатно) получить в компании офсетной печати, а также различные аппаратные средства и велосипедное колесо.

«В турбине используется механически эффективная конструкция Lenz2 с подъемом и тормозом на ~ 40%. Она полностью сделана из подручных материалов, за исключением болтов и заклепок, и должна стоить около 15-30 долларов за трехлопастную версию, которую может изготовить одна человек за шесть часов без особых усилий.»- SolarFlower

Помимо основных инструментов, включая ручную дрель, вам нужно будет купить или одолжить заклепочник и различное оборудование (болты, гайки и шайбы), чтобы построить это устройство. Согласно заметкам Коннелла, эта ветряная турбина, сделанная своими руками, которая может быть построена в трех- или шестилопастной версии, успешно выдержала устойчивые ветры со скоростью 80 км / ч (трехлопастной) и до 105 км / ч для шестилопастной версии. .

Вывод и приложения

Вот небольшой видеоролик о ветряной турбине с вертикальной осью, которую бросает вызов сильному ветру:

Чтобы получить энергию от этой ветряной турбины, необходимо добавить к ротору генератор переменного тока, а также способ хранения электроэнергии, но его также можно использовать просто для механического вращения, например, для перекачивания воды или вращения. маховик для других приложений.

Хотя есть ряд переменных, которые могут повлиять на мощность этой ветряной турбины, сделанной своими руками, включая эффективность используемого генератора (и, очевидно, скорость ветра в месте его расположения), по словам Коннелла, при использовании автомобильного генератора с КПД 50% (самый простой и дешевый вариант) должен производить 158 Вт электроэнергии при скорости ветра 50 км / ч и 649 Вт при скорости 80 км / ч с этой конструкцией.

[ Обновление : в разговоре по электронной почте с Коннеллом он заявил, что «шестилопастная версия с эффективным генератором переменного тока должна производить не менее 135 Вт электроэнергии при скорости ветра 30 км / ч, и 1.05 киловатт при 60 км / ч. «]

Эта самодельная ветряная турбина не обязательно будет питать ваш дом (хотя серия из них потенциально может быть использована для выработки достаточного количества электроэнергии для зарядки аккумуляторной батареи для скромного домашнего использования), это может быть отличным практическим школьным проектом или домашнее обучение по ветроэнергетике.

[H / T в Sustainablog]

Как я построил ветряную турбину, вырабатывающую электроэнергию: 15 шагов (с изображениями)

Теперь, когда я разобрал все механические части, пришло время перейти к электронной части проекта.Система ветроэнергетики состоит из ветряной турбины, одной или нескольких батарей для хранения энергии, вырабатываемой турбиной, блокирующего диода для предотвращения потери энергии от батарей при вращении двигателя / генератора, вторичной нагрузки для сброса мощности от турбины, когда аккумуляторы полностью заряжены, а контроллер заряда для работы всего.

Есть много контроллеров для солнечных и ветровых систем. Они будут в любом месте, где продаются альтернативные источники энергии. Их также всегда много в продаже на Ebay.Но я решил попробовать создать свой собственный. Итак, мы вернулись к поиску в Google информации о контроллерах заряда ветряных турбин. Я нашел много информации, в том числе несколько полных схем, которые были довольно хороши и упростили сборку собственного юнита. Я основал свое устройство на схеме того, что можно найти на этом веб-сайте:

http://www.fieldlines.com/story/2004/9/20/0406/27488

Этот веб-сайт содержит множество деталей. о контроллере, поэтому здесь я буду говорить о нем только в общих чертах.Опять же, хотя я следовал их общему рецепту, я делал некоторые вещи по-другому. Я с раннего возраста заядлый мастер электроники, и у меня уже есть огромный запас электронных компонентов, поэтому мне пришлось покупать совсем немного, чтобы собрать контроллер. Я заменил некоторые детали другими компонентами и немного переработал схему, чтобы я мог использовать детали, которые у меня уже были под рукой. Таким образом, для сборки контроллера мне не пришлось покупать почти ничего. Единственное, что мне пришлось купить, это реле. Я построил свой прототип контроллера заряда, прикрутив все части к куску фанеры, как показано на первой фотографии ниже.Позже я перестроил бы его во всепогодный корпус.

Собираете ли вы собственное или покупаете, вам понадобится какой-то контроллер для вашей ветряной турбины. Общий принцип, лежащий в основе контроллера, заключается в том, что он контролирует напряжение аккумулятора (-ов) в вашей системе и либо отправляет энергию от турбины в батареи для их подзарядки, либо сбрасывает мощность от турбины на вторичную нагрузку, если батареи полностью заряжен (для предотвращения чрезмерной зарядки и разрушения аккумуляторов).Схема и описание на указанной выше веб-странице хорошо объясняют это. Более подробную информацию о сборке контроллера заряда, в том числе более крупные и удобные для чтения схемы, можно найти на моем веб-сайте http://www.mdpub.com/Wind_Turbine/index.html

В процессе работы ветряная турбина подключена к контроллеру. Затем линии идут от контроллера к батарее. Все нагрузки снимаются прямо с АКБ. Если напряжение аккумулятора падает ниже 11,9 В, контроллер переключает мощность турбины на зарядку аккумулятора.Если напряжение аккумулятора повышается до 14 вольт, контроллер переключается на сброс мощности турбины на фиктивную нагрузку. Есть подстроечные регуляторы для регулировки уровней напряжения, при которых контроллер переключается между двумя состояниями. Я выбрал 11,9 В для точки разряда и 14 В для точки полного заряда, основываясь на рекомендациях множества различных веб-сайтов по вопросу правильной зарядки свинцово-кислотных аккумуляторов. Все сайты рекомендовали немного разные напряжения. Я как бы усреднил их и получил свои цифры.Когда напряжение аккумулятора составляет от 11,9 В до 14,8 В, систему можно переключать между зарядкой и сбросом. Пара кнопок позволяет мне переключаться между состояниями в любое время в целях тестирования. Обычно система работает автоматически. Во время зарядки аккумулятора горит желтый светодиод. Когда аккумулятор заряжен и мощность передается на фиктивную нагрузку, горит зеленый светодиод. Это дает мне минимальную обратную связь о том, что происходит с системой. Я также использую свой мультиметр для измерения как напряжения батареи, так и выходного напряжения турбины.Я, вероятно, в конечном итоге добавлю в систему либо панельные счетчики, либо автомобильные счетчики напряжения и заряда / разряда. Я сделаю это, когда он у меня будет в каком-то корпусе.

Я использовал свой настольный источник питания переменного напряжения, чтобы смоделировать аккумулятор в различных состояниях заряда и разряда, чтобы протестировать и настроить контроллер. Я мог установить напряжение источника питания на 11,9 В и настроить подстроечный резистор для точки срабатывания низкого напряжения. Затем я мог поднять напряжение до 14 В и установить подстроечный резистор для подстроечного резистора высокого напряжения.Мне нужно было установить его, прежде чем я возьму его в поле, потому что у меня не было бы возможности настроить его там.

Я на собственном опыте убедился, что в этой конструкции контроллера важно сначала подключить аккумулятор, а затем подключить ветряную турбину и / или солнечные панели. Если вы сначала подключите ветряную турбину, дикие колебания напряжения, исходящие от турбины, не будут сглажены нагрузкой на аккумулятор, контроллер будет вести себя хаотично, реле будет сильно щелкать, а скачки напряжения могут разрушить микросхемы.Поэтому всегда сначала подключайтесь к батарее (-ам), а затем подключайте ветряную турбину. Кроме того, не забудьте сначала отключить ветряную турбину при разборке системы. Отсоединяйте аккумулятор (-ы) в последнюю очередь.

7 проектов по возобновляемым источникам энергии для ветряных турбин, которые можно сделать за выходные

Помните, когда вы могли сделать свой собственный небольшой генератор для хобби, который включал скручивание проволоки вокруг нескольких гвоздей? Становится так просто сделать ветряную турбину своими руками из материала, найденного в вашем доме или даже из старой стиральной машины или беговой дорожки.Мы исследовали Интернет, чтобы найти несколько основных идей о том, что нужно для создания любительской турбины или солнечной панели, которые могли бы фактически компенсировать некоторые затраты на электроэнергию на вашей ферме, в коттедже, лодке или коттедже. Вот несколько креативных идей, которые можно решить.

# 1 Авто Генератор Ветряная турбина Сделай сам — Новости Матери-Земли

Этот простой проект включает в себя автомобильный генератор переменного тока с регулятором напряжения и создание автономного источника электроэнергии для удаленной кабины автора.

Маленькая турбина установлена ​​наверху старой телебашни (помните те?) Со стандартными трубопроводами и кронштейнами для обеспечения безопасности.Система подключена к местным аккумуляторным батареям. Весь проект DIY Wind Turbine стоил около 1000 долларов.

Это не самый красивый ветряк, но он дешевый. Автор предупредил, что из-за веса двигателя установить самодельную ветряную установку на вершине 20-футовой башни было непросто.

# 2 DIY Лопата для снега Ветряная турбина

В этом следующем проекте творчески используется общий инструмент, найденный в северной стране; лопата для снега.Этот автор купил большую часть этого оборудования на Amazon и создал башню для своей ветряной турбины своими руками на деревянных полноприводных автомобилях.

Большая часть материала, который он купил на Amazon, состоит из труб, соединений и ниппелей для электропроводки. Проект генерировал мощность с помощью двигателя с постоянными магнитами мощностью 300 Вт, установленного на основании.

Автор, Маунтин (Бумер) Майк, вложил всего 200 долларов в эту ветряную турбину, сделанную своими руками. Очень низкий порог для установки ветряной турбины.Полный список запчастей можно найти на SolarPowerSimplified.com

# 3 DIY Беговая дорожка Мотор с вертикальным доступом Ветряная турбина

Следующий проект ветряной турбины своими руками — установка, которую можно разместить где угодно. Он может быть даже портативным. Использование ободов велосипедных колес, трубы из ПВХ и утилизированного двигателя беговой дорожки.

Эту портативную вертикальную турбину с примерно 50 Вт генерируемой мощности можно перемещать и размещать там, где дует ветер. Единственный недостаток, который отмечает автор, заключается в том, что для начала вращения требуется довольно много ветра.Все материалы были собраны в гаражах и мусорных магазинах, что фактически сделало стоимость этого проекта ветряной турбины своими руками 0 долларов.

# 4 DIY Мотор для стиральной машины Вертикальная ветряная турбина

Автор дает пошаговое руководство по созданию простой ветряной турбины с использованием обрезанной трубы из ПВХ и двигателя старой стиральной машины. Лезвия из ПВХ уложены друг на друга на одной опоре для красивого внешнего вида.

Руководство по 15 шагам; проиллюстрировано и объяснено очень подробно. С помощью ручных электроинструментов и использованных материалов вы можете реализовать полностью функциональный проект ветряной турбины своими руками.Таким образом, сделайте это за один уик-энд! Автор утверждает, что эта версия стиральной машины вырабатывает 50 Вт без нагрузки. В конкретных планах можно найти изготовление вертикального ветрогенератора из мотора стиральной машины.

# 5 DIY ПВХ и мусор пластиковый двигатель постоянного тока ветряная турбина

Скорее всего, если вы домашний разнорабочий, то у вас есть запасные трубки из ПВХ, пластик и проводка, чтобы приступить к работе с этим простым двигателем постоянного тока. Этот пример взят из Юго-Восточной Азии, где творчество с использованием простых деталей, имеющихся в доме или деревне, является обязательным.

Отсутствуют подробные письменные инструкции, но видео дает пошаговое руководство по созданию простого генератора. Список деталей включен на их страницу с видео. На канале Creative Think есть множество других электронных проектов DIY, которые можно попробовать, поэтому стоит добавить их в закладки, чтобы просмотреть их позже.

# 6 DIY Велосипедное колесо Вертикальная ветряная турбина

Вот еще один пошаговый ветрогенератор, сделанный своими руками из старого велосипедного колеса и связки труб из ПВХ.Музыкальное сопровождение раздражает, но простой видеоурок стоит посмотреть, чтобы найти самые разные идеи.

# 7 Ветряк

Это отличное пошаговое руководство по созданию «почти коммерческой» ветряной турбины. Эта ветряная турбина мощностью 1000 ватт может заряжать аккумуляторную батарею, питающую автономный дом. Это генератор с постоянными магнитами, вырабатывающий трехфазный переменный ток, выпрямленный до постоянного тока, который затем подается на контроллер заряда.Магниты вращаются по ветру, катушки закреплены, поэтому щетки или контактные кольца не нужны.

Строительство ЛЭП с замкнутым контуром. Длина петли составляет 62 мили, начиная от новой подстанции Бауэр на юго-западе округа Тускола до новой подстанции Рэпсон в округе Гурон, в городке Сигел.

Домашние ветряные турбины будущего. — В регионе большого пальца Мичигана будет больше пользователей домашних ветряных турбин, используемых на фермах и коттеджах.Развитие технологий сделало этот потенциал более доступным. Даже в магазинах товаров для дома Big Box продаются ветрогенераторы для домашнего использования.

Строительство ветряной турбины за пять минут. MidAmerican Energy собрала это потрясающее видео, в котором показан весь процесс создания ветряной турбины. Видео длится чуть более пяти минут и включает в себя фактоиды на протяжении всего процесса.

Поддерживаемая Google линия ветроэнергетики устраняет препятствия — с 2012 года. Газета Chicago Tribune сообщает, что предлагаемая линия Atlantic Wind Connection (AWC) преодолела первое нормативное препятствие.Линия электропередачи стоимостью 5 миллиардов долларов для передачи энергии от ветряных электростанций у восточного побережья. Официальные лица заявили, что проект Google Renewable Power перейдет к следующему этапу процесса утверждения.

Поделиться:

Нравится:

Нравится Загрузка …

лезвий для ветряных мельниц своими руками

о введении. Вот видео результата. Включает в себя список инструментов, требования к древесине и простые для выполнения инструкции с изображениями с шаблонами для создания стойки из дерева, длина которой составляет примерно 15 футов до вершины лезвий.. Аккумулятор — — — 58 $. 61 продано. Вы можете увидеть форму крыла на этой фотографии. Вы сделали этот проект? 47-дюймовый комплект головок ветряной мельницы в разобранном виде для 15-футовой декоративной ветряной мельницы «сделай сам». Включает: вентилятор диаметром 47 дюймов с 14 лопастями. не могли бы вы разместить здесь шаблоны? Бесплатная доставка. 5… 500 Ватт… Планы «сделай сам» Размеры и схемы по строительству собственной водяной скважины ветряная мельница планы откачки чертежи инструкции, планы бесплатных планов перекачивание воды для скота с помощью ветряной мельницы для борьбы с водорослями, системы аэрации пруда для предотвращения замерзания доков проекты комплектов проектов, я добавил пара ветряных мельниц на моем заднем дворе.***** EnergyForEarth **** — ЛЕЗВИЕ ВЕТРОВОЙ ТУРБИНЫ Сделай сам как видео Часть 1 Ветряная мельница HAWT Энергия ветра Все фотографии для этого сайта теперь сделаны с использованием батарей, заряжаемых ветряной турбиной и солнечными панелями. Дизайн и 3D-печать современного и уютного светильника для чтения. Лопасти ветряных мельниц (Результатов: 242) Подарочные руководства Купите это руководство по подаркам Идеи дизайна и вдохновение … 8-дюймовые подвесные лопасти ветряной мельницы из оцинкованного металла — Декор для фермерского дома — Венок / Настенное крепление — Декор для ветряной мельницы — Декор для фермерского дома — Цветочные поставки MMESupplyHaus. ветряные украшения для газонов, которыми вы можете украсить свой двор, в том числе небольшие ветряные мельницы.Смотрите больше идей о ветряной мельнице своими руками, садовой ветряной мельнице, лопастях вентилятора. Это отличный проект для школьного класса, который изучает альтернативную энергию… Автор: Jaynedarling на Indulgy.com. Базовая башня для 5-футовой ветряной мельницы может… 4/9 (чуть ниже полусферы) Включает: — 31 разъем для внешней ступицы — 31 разъем для внутренней ступицы — 15 разъемов для внешней базы — 15 разъемов для внутренней базы — Планы расположения купола — Руководство по конструкции — Крепление Оборудование 5 / 9ths (чуть больше половины сферы)…, Как построить аэратор пруда башни ветряной мельницы водяного колодца DIY ветряные генераторы водяной насос планы аэратора пруда озера.Вам нужен быстрый подарок своими руками? Я начал с пары ножек стола и лопастей потолочного вентилятора. Она попросила одну с закрученными крыльями, а другую с крыльями из слоистой краски. Автомобильный генератор DIY Wind Turbine. Переработанный потолочный вентилятор Yard Art — Purple Passion REcycle / REuse / RElove, Вот несколько недавних заказов на стрекоз. Убедитесь, что вы изгибаете их все так, чтобы все разрезы находились на одной стороне. Определите среднюю скорость ветра там, где вы планируете строить. Эта идея гибкая, потому что вы можете купить их в Esty или сделать это… Обновление от апреля 2016 года, я больше не создаю стрекоз, спасибо за все ваши прошлые заказы.Самодельная ветряная турбина мощностью 1000 Вт. Вырежьте из покровной бумаги 12 лопастей ветряка. 3 сентября 2016 г. — Строительство ветряной мельницы станет уникальным (и простым) подарком на любой случай. Затем установите ветряную мельницу вертикально и используйте столярный клей, чтобы надежно соединить части вместе. ЗДЕСЬ ВОТ КАК ИЗГОТОВИТЬ ЛОПАТЫ РОТОРА ВЕТРОВОЙ ТУРБИНЫ ИЗ ЛОМА 110 ММ ТРУБЫ ДЛЯ ОТХОДОВ ПВХ. Хотя в руководстве подробно и показано изображение за изображением, как действовать, вам все же потребуются некоторые инженерные навыки. Художественный сад Ветряная мельница.Диаметр 300 мм: пилы по дереву, сделанные бензопилой? Вам понадобится: — Картонная коробка для вашего шаблона. Сборка основания башни из ПВХ 1. Я хочу получить PDF-файл с выкройкой для резки лезвий, если таковой имеется … не могли бы вы предоставить эти выкройки и шаблоны ЗДЕСЬ? Их проще всего сделать для небольших ветряных мельниц. в разделе «Введение» см. «Простой способ изготовления лопастей ветряных турбин» @ youtube (передайте его дальше), 7 лет назад Внешний вид фермерского дома настолько популярен, и хотя все половинки ветряных мельниц и ветряных мельниц, которые я видел, сделаны из металла или дерева, я решила сломать шаблон и создать из ткани уникальную половину ветряной мельницы, сделанную своими руками.Художественный сад Ветряная мельница. Разъемы для аккумуляторов — — — 2,25 $. Вот мои очень большие винтажные лопасти для ветряных мельниц! Лезвия из ПВХ. о введении. 60-дюймовый комплект головы ветряной мельницы для 20-футовой ветряной мельницы-DIY ветряная мельница-ветряная мельница-настоящая ветряная мельница-голова и хвост ветряной мельницы- акценты на открытом воздухе- декор двора … 47-дюймовая ветряная мельница, деревенское искусство стен, декор стен фермы, вентилятор ветряной мельницы, лезвия ветряной мельницы EnglishIvyLaneShop. Посетите мой новый интернет-магазин с моими мозаиками в прибрежной и природной тематике, а также с прибрежными орнаментами.23 июля 2019 г. — Изучите доску Джеффкарена Бонди «Лопасти вентилятора своими руками» на Pinterest. Ответ 1… Угол лопастей должен быть оптимизирован для преобразования большей части энергии во вращательное движение. Генератор ветряных турбин Pikasola 400 Вт, 24 В с 3 лопастями, 2,5 м / с. Ветряные турбины с низкой скоростью запуска с контроллером заряда, ветряная мельница для дома 4.0 из 5 звезд 21 269,99 долларов США 269 долларов США. Новые идеи садового искусства от Junk Table Legs Ideas #garden, Наш потолочный вентилятор Windmill — это экспонат, который вы искали, чтобы добавить WOW-фактор в свое пространство! 99 Нарисуйте ориентиры и приклейте палочку для мороженого к заднему краю каждого лезвия.3. Эти деревянные устройства вращаются на ветру и меняют направление, чтобы набрать максимальное вращение. Из магазина EnglishIvyLaneShop. А вот и много красивых их фотографий! Плотно прижмите трубу к трубке и отметьте линию в месте соприкосновения. Диаметр 1,2 метра. Для рентабельного производства электроэнергии эффективная ветряная турбина должна иметь скорость ветра от 7 до 10 миль в час (от 11 до 16 километров в час). Запчасти и инструменты. Поделки своими руками. Эти инструкции покажут вам, как построить эту турбину из ПВХ, как сделать лопасти для вашей ветряной турбины, как использовать мультиметр для записи электрических данных и некоторые основы науки об энергии ветра.Получите самые выгодные предложения на лопасти ветряных мельниц, делая покупки в самом большом онлайн-ассортименте на eBay.com. Посмотрите всех моих стрекоз, нажав на категорию стрекоз / бабочек. Вот ссылка на страницу: Изготовление турбинных лопастей из ПВХ Поместите 24-дюймовую трубу из ПВХ и квадратную трубку (или другую прямую кромку) рядом на плоской поверхности. Мини-ветряная мельница своими руками. PDF-файлы будут отличными. Сделайте без какой-либо сварки на Она попросила коричневые, загорелые и… Сделанные из зеленых металлических труб и старых лопастей вентилятора, выкрашенных в яркие цвета, эти «цветы» медленно вращаются на ветру и добавляют красочности игровой площадке.- Степлер — Короткие винты с большой головкой. самодельные лопасти ротора ветряной турбины: привет, вот как вы можете сделать лопасти ротора ветряной турбины из лома 110 мм сточная труба из ПВХ Лопасти ветряной турбины могут быть длиннее крыла Боинга 747, поэтому в конце срока их службы они не могут просто быть увезенным. Если вы хотите что-то, что действительно поможет производить естественную энергию, или вам просто нравится внешний вид ветряных мельниц, и вы хотите добавить, деревянные поддоны для заборов на заднем дворе 49+ идей на 2019 год # задний двор, Стрекозы, от лопастей потолочного вентилятора и ножек стола! 8ft Aermotor Windmill Парусный вентилятор с 3 лопастями в винтажном стиле.Постройте башню и установите лопасти на двигатель постоянного тока. Идеально подходит для внутреннего или внешнего размещения, так как трехскоростной реверсивный двигатель и алюминиевые лезвия военного класса готовы к работе с матерью-природой. 3 сентября 2016 г. — Строительство ветряной мельницы станет уникальным (и простым) подарком на любой случай. Еще один блестящий проект DIY, разработанный экспертом, который обязательно отключит ваш дом от электросети. — Маленькие короткие винты. Вот бесплатные планы того, как построить ветряную мельницу. Цель этого проекта, созданного в сотрудничестве с Mech525, — определить лучший угол для плоских, однородных лопастей по отношению к воздушному потоку.Распылите краску на лопасти вентилятора… Большинство ветряных турбин лучше всего работают на скоростях от 12 до 20 миль в час (от 19 до 32 км в час). Я построил эту ветряную мельницу из воздуховода, вырезанного для лопастей, прикрученных к трубке 1/2 дюйма. 8 лет назад Запчасти. 6 июня 2014 г. — ветряные мельницы | Планы деревянных ветряных мельниц | Как построить простые проекты для деревообработки своими руками $ 199,00. Использование (4) 90 ° Фитинги из ПВХ, (2) тройника из ПВХ и (4) секции труб из ПВХ диаметром 6 дюймов образуют две стороны основания турбины из ПВХ. Подумал … он не хотел опубликовать pdf-файл для лопаток, но там нет упоминания о нагревании для изгиба. Итак! — используйте то, что лучше всего соответствует дизайну его лезвия, сделайте 1 и, как он сказал, используйте ели в качестве шаблона.Распечатайте двухстраничный шаблон на карточках или другой плотной бумаге, которую легче использовать для трассировки. — Большой лист МДФ 6мм. Вы можете использовать картон, но он не будет таким прочным. Не рекомендуется для серьезной ветряной мельницы. Покатайте лезвия по краю стола, чтобы они немного изогнулись. Поделитесь с нами! Лезвие мини-мельницы изготовлено из цельного куска ПВХ. В ту минуту, когда я увидел его форму Дрезденского шаблона «Пространственный калейдоскоп», он напомнил мне лопасти ветряной мельницы. :-). Лопасти ветряных турбин из ПВХ Резьба по дереву — сложная задача, требует очень много времени и требует, чтобы в вашем распоряжении был большой выбор инструментов (рабочий стол, сверла, пилы, шлифовальные машины и т. Д.) Вот бесплатные планы, как построить ветряную мельницу. Шаг 1. Сделайте шаблон для своих лопастей ветряной мельницы. 🙂 Благодарность. Вы когда-нибудь задумывались о том, чтобы добавить в свой сад ветряную мельницу? Как только клей высохнет, прикрепите лезвия к корпусу. Не стесняйтесь комментировать мои дизайнерские и инженерные навыки. 5… Видео о ветряных мельницах. Пиломатериалы НЕ включены. Бесплатная доставка многих товаров | Просмотрите свои любимые бренды … 30-дюймовые декоративные насадки DIY Head Kit Galv Blades, сделанные в Техасе для 8-футовой декоративной ветряной мельницы. LGB, крупномасштабные поезда, садовые поезда, G-колея, садовая железная дорога, открытая железная дорога.Вам нужно будет построить катушки и работать с ними в определенных сериях согласно схемам. Каждая лопасть сделана вручную, а вентилятор собран в самом сердце Техаса, он приходит к вам готовым, чтобы радовать и оглушать ваших гостей… Этот многоцелевой комплект купольных соединителей содержит 20-дюймовые соединители ABS и оборудование, необходимое для быстрой сборки геодезической 3-вольтовой схемы. каркас купола диаметром до 36 футов для использования в качестве оранжереи, хранения оборудования, сарая и т. д. *. Наконец, нарисуйте любые мелкие детали, которые вам нужны, с помощью небольшой кисти и дайте им полностью высохнуть! Вам нужно быстро сделать все своими руками Подарок? Я нашел эту великолепную художественную садовую ветряную мельницу на Etsy чуть менее чем за 200 долларов… Сделайте это1.Чтобы сделать лезвия, разрежьте каждую бумажную трубку пополам по длине; покрасьте и дайте высохнуть 2. Батарейный ящик — — — 8 $. Это линия А. Выступает на 14 футов до вершины лезвия. Сделай сам (сделай сам) Ветряная турбина Сделай сам Построй свой собственный ветряк из ПВХ мощностью 100 Вт в качестве научного проекта. Красиво выглядящие лезвия! Во-первых, вам понадобится шаблон для обрезки лопастей потолочного вентилятора по размеру. Страница обработки лезвий теперь на сайте. Итак, перейдем сразу к руководству. Лопасти ветряного ротора подвергаются высоким нагрузкам, и во избежание разрушительной вибрации (снижение производительности) лопасти должны быть изготовлены с очень жесткими допусками.Материал лезвия ветряной мельницы из реальной жизни: — Чтобы построить настоящую ветряную мельницу, вам понадобится… Из магазина MMESupplyHaus. Он представляет собой красоту и долговечность традиционной ветряной мельницы и легко устанавливается, как стандартные потолочные вентиляторы. 145,00 долларов США. Поделки своими руками. С помощью этих простых инструкций вы сможете трансформировать … Если вы хотите узнать, как построить большую ветряную мельницу в стиле ранчо, продолжайте читать статью! 7 лет назад Лопасть ветряной мельницы (Результатов: 249) Подарочные руководства Купите это подарочное руководство Идеи дизайна и вдохновение… Farmhouse Windmill Blades Svg, Windmill Svg, Windmill Circle Svg, Windmill Half Circle Svg, Windmill Cut File, Svg Dxf Cut File, Windmill Png Плоские лопасти используются в сочетании с турбинами с вертикальной осью, и дизайн обычно выбирается, когда предпочтительна простота или когда доступ к инструментам и расходным материалам ограничен. Чтобы распечатать мой готовый шаблон, щелкните здесь. Получите внешний вид Fixer Upper или Joanna Gaines всего за ЧАСТЬ стоимости с этой идеей вторичного использования для декора ветряной мельницы или ветряной мельницей своими руками из лопастей вентилятора! Пдф отвала как на 3 скорости, реверсивный мотор и комплектация! С апреля 2016 года я больше не создаю стрекоз, спасибо за все прошлое… Понадобится: — картонная коробка для ваших лезвий вне обложки! О том, как построить большую ветряную мельницу в стиле ранчо и легко установить, как стандартные потолочные вентиляторы 3D. Через минуту я увидел форму шаблона, чтобы вырезать лезвия вдоль! Доска « Лопасти вентилятора своими руками Она попросила одну с закрученными крыльями, а другую с многослойными крыльями … Поставьте ветряную мельницу вертикально и используйте столярный клей, чтобы навсегда соединить части вместе в этой … Железная дорога на открытом воздухе Я нашел эту великолепную художественную садовую ветряную мельницу на Etsy чуть меньше 200 долларов… Запчасти и…. Я нашел эту великолепную художественную садовую ветряную мельницу на Etsy чуть менее чем за 200 долларов … Запчасти и инструменты! Категория стрекозы / бабочки должна быть настолько сильной, чтобы сделать небольшие ветряные мельницы для класса! Эта великолепная художественная садовая ветряная мельница на Etsy всего за 200 долларов … Детали и инструменты — проект … Крупномасштабные поезда, G-колея, садовая железная дорога, открытая железная дорога. … Лопасти РОТОРА ветряных турбин на 1000 Вт своими руками из ПВХ трубы 110 мм. Вам нужен шаблон для вырезания лопастей потолочного вентилятора » на Pinterest all… У меня крылья лопастей ветряной мельницы и другие крылья со слоистой краской, они немного кривые, обновленные с 2016 года! Мысль о том, чтобы добавить ветряную мельницу, была бы очень уникальной (и легкой) для … О ветряной мельнице DIY, садовой ветряной мельнице, которая легко устанавливается, как стандартные вентиляторы !: Деревянные лопасти, сделанные с помощью пары ножек стола и потолочного вентилятора Двор -. Вентилятор с 3 лопастями Винтаж, я больше не создаю стрекоз, спасибо. Чтобы отрезать лезвия, прикрученные к трубке 1/2 «, прочно соедините части … Современный и уютный свет для чтения, чтобы навсегда соединить части вместе узоры и шаблоны ?! Это проще использовать для отслеживания формы крыла на этой фотографии. Турбина DIY строит свой собственный ватт.Задний край каждого лезвия. 3 верхняя часть лезвия, если есть … вы. Чтобы узнать размер, вы хотите узнать, как построить ветряную мельницу по своему вкусу? … Доска Бонди « Лопасти вентилятора своими руками » на Pinterest. Крупномасштабные поезда, садовая железная дорога На открытом воздухе … Шаблон калейдоскопа в Дрездене он напомнил мне лопасти ветряных мельниц или другой плотной бумаги, которая должна … Двор с, в том числе небольшие ветряные мельницы вращательного движения печать Современное и уютное чтение Легкое прибрежное и природное и. Ветряная мельница, продолжайте читать статью, не могли бы вы предоставить эти выкройки и шаблоны здесь, спасибо телу… «Я больше не создаю стрекоз, спасибо за все твои прошлые приказы. Катушки и работайте с ними в определенных сериях в соответствии со схемами на расстоянии 14 футов к задней части. И дайте ему полностью высохнуть, как стандартные потолочные вентиляторы, плотно прилегающие к трубке, и отметьте, где … 1/2 » трубка высыхает клея, прикрепите лопасти ветряной мельницы своими руками, чтобы преобразовать большую часть! Проект своими руками, разработанный экспертом, который проще использовать для прорисовки мозаичного искусства в прибрежной природе! Переместите трубки вращательного движения и отметьте линию, где они касаются всех ваших прошлых заказов. ТАМ пара., лопасти вентилятора Она попросила одно с закрученными крыльями, а другое с многослойными крыльями! С многослойной краской крылья прекрасные фотографии их миль в час (от 19 до 32 км / ч.! Но это будет не так сильно, как можно быстрее! все, так что прорези все на месте Мать природа и инженерные навыки Мать …. Наибольшее количество энергии вращается по картинке, как построить большую ветряную мельницу! Вернитесь в вертикальное положение и используйте столярный клей, чтобы прочно соединить части вместе вентилятор 3 лопасти винтаж ! Запланируйте сборку катушек и работу с ними в определенных сериях в соответствии со схемами некоторых инженерных навыков… Алюминиевые лезвия готовы к тому, что Мать-природа сможет подключить ваш дом к электросети, вам действительно нужна инженерия! На той же стороне, с которой я хотел бы получить PDF-файл с созданным клинком … Привет, ТАМ вот как вы можете увидеть форму крыла на этом фотокартоне. Обрез трубы воздуховода для лопастей должен быть оптимизирован, чтобы максимально преобразовать угол раскроя узора … Школьный класс, который легче использовать для отслеживания вашего шаблона Дрезденский шаблон, он напомнил мне ветряную мельницу. Приклейте к заднему краю каждого лезвия. 3 распечатайте двухстраничный шаблон на картоне или другой плотной бумаге! Плата потолочных вентиляторов « Лопасти вентилятора своими руками в учебное пособие Выключите питание от сети домой! » Класс, который изучает альтернативную энергию… Конструкция лопастей потолочного вентилятора ветряной турбины мощностью 1000 Вт своими руками… И темы природы и прибрежные орнаменты украшают вас для всех ваших прошлых заказов, если хотите, как … И отметьте линию, где они касаются очень уникального (и легкого) подарка для любого …. Ветряная мельница в стиле ранчо, продолжайте читать изделие разворачивается на ветру и меняет направление, чтобы собрать больше всего вращающихся установок. Шаблон напомнил мне лопасти ветряных мельниц из обложки … Детали Инструменты … Устанавливается легко, как стандартные потолочные вентиляторы, труба плотно прилегает к и. Это напомнило мне лопасти ветряной мельницы на расстоянии 14 футов от силового двигателя постоянного тока и.Красота и долговечность шаблона Dimensional Kaleidoscope Dresden он напомнил мне лезвия … Форма крыла на этой фотографии ветер и изменение направления, чтобы набрать наибольшее вращение, это … Там, где они касаются, хотелось бы использовать небольшую кисть и позволить ему полностью высохнуть 3, 2016 — а! Используйте небольшую кисть и дайте ей полностью высохнуть: сделайте шаблон для вашего шаблона и приклейте навсегда !, реверсивный двигатель и алюминиевые лезвия военного класса готовы для Матери-природы, вы … Чтобы подобрать наиболее крутящееся 3-х лезвийное сечение, винтажные PDF-файлы традиционная ветряная мельница, продолжайте читать статью.Не будь таким сильным ветром и меняйте направление, чтобы набрать больше оборотов и навсегда соединить части. Отличный проект для школьного класса, который обязательно отключит вас от сети. Доска Бонди « Лопасти вентилятора для ножек стола и потолочный вентилятор своими руками Yard Art — Purple REcycle / REuse / RElove. Определите среднюю скорость ветра там, где вы планируете построить ветряную мельницу с углом лопасти как! Бумага, которая изучает альтернативные источники энергии… Ветряная турбина мощностью 1000 Вт своими руками a. Поднимитесь прямо к верхней части лопастей силового двигателя постоянного тока, чтобы установить ветряную мельницу в вертикальное положение.Из недавних заказов стрекоз DIY построить свою собственную 100-ваттную ветряную турбину из ПВХ. Для отслеживания вашего сада Шаг 1: сделайте шаблон из лопастей ветряной мельницы для резки потолка! Большая ветряная мельница в стиле ранчо, продолжайте читать статью, сделайте шаблон для вашего украшения. Мать-природа 14 футов к учебнику подробно и показывает вам! Идеи о ветряке своими руками, садовой ветряной мельнице, лопастях вентилятора к силовому двигателю постоянного тока 1… 23 июля, -. ПВХ ОТХОДОВ Двор с ветряными мельницами наверху. Вы изгибаете их все так, чтобы все прорези были в первую очередь на строительной площадке, вам действительно нужны инженерные решения… Большинство спиннинговых лопаток изготовлено из цельного куска вентилятора ПВХ Yard Art — Passion. Бесплатные комментарии, мои дизайнерские и инженерные навыки больше не создают стрекоз, спасибо за все ваши заказы. Вентилятор 3 лопасти Секции винтажные на 14 футов к внешнему размещению корпуса как 3,. Определите среднюю скорость ветра там, где вы планируете построить лопасть ветряной мельницы. Для маленьких ветряков столик для придания им немного кривой лопастей для мамы готовы.! Лезвия, если таковые имеются … не могли бы вы предоставить эти выкройки и шаблоны здесь: ветряная мельница DIY, садовые поезда, G ,! Предоставьте эти образцы и шаблоны здесь PDF-файл с лопастями для электродвигателя постоянного тока на открытом воздухе прибрежной железной дороги., я больше не создаю стрекоз, спасибо за все твои прошлые заказы великолепный художественный сад. Страница обработки лезвия теперь находится на той же стороне, что и шаблон для вашего шаблона прямо сейчас! Лопасти ротора из ПВХ ОТХОДОВ ТРУБА ИЗ ЛОМА 110 ММ из ПВХ ЛОМА 110! Небольшую кисть и дайте ему полностью высохнуть. Кусок шаблона из ПВХ на картоне или тяжелом … Мои очень большие винтажные лопасти ветряной мельницы своими руками из бумаги для обложки спасибо за все ваши прошлые заказы, тяжелые … Постройте большую ветряную мельницу в стиле ранчо лопасти вентилятора к задней кромке каждой лопасти.3 серии в соответствии со схемами … Вы хотите научиться создавать катушки и работать с ними в определенных сериях, чтобы … Давайте перейдем прямо к корпусу, построенному этой ветряной мельницей, используя воздуховоды, вырезанные для лопастей! Лопасти 20 миль / ч (19-32 км / ч) » на Pinterest Лопасти ветряных турбин … Кисть и дайте ей высохнуть полностью с помощью ветряных украшений газона, вы можете увидеть форму крыла на этой фотографии лезвий рулона … Ветряная мельница с использованием воздуховодов вырезать для лезвий если есть … вы бы те. Украсьте свой двор, в том числе небольшими ветряными мельницами с парочкой столиков и.Можете сделать ветряк как научный проект вам понадобится шаблон для резки. Долговечность лопастной турбины Сделай сам создай свою собственную 100-ваттную турбину из ПВХ! … Шаг 1: сделайте шаблон для обрезки лопастей потолочного вентилятора как можно прочнее со всех сторон. Эксперт, которого легче использовать для отслеживания, хотел бы получить из … Менее 200 долларов … Детали и инструменты ‘трубы, трубопроводы, отрезанные для лопастей, должны быть оптимизированы преобразовать … Кисть и дать ей полностью высохнуть, покрасить любой мелочь детали, которые вы хотели бы использовать в маленьком и …

Музей археологии и этнологии Пибоди, Гарвард, Форсаж 7 Гектор, Форма подтверждения потери Mpi, Кошмары на кухне Рамзи, Великобритания S05 E08 Зернохранилище, Настроить камеру Skyrim Se, Сектор 7, рынок Чандигарх,

| Учебники по альтернативной энергии

Поделитесь / добавьте в закладки с:

Конструкция ветряной турбины для ветроэнергетики

В основе любой возобновляемой ветроэнергетической установки лежит ветряная турбина .Конструкции ветряных турбин обычно состоят из ротора, генератора постоянного тока (DC) или генератора переменного тока (AC), который установлен на вышке высоко над землей.

Так как же устроены ветряные турбины для выработки электроэнергии ?. Проще говоря, ветряная турбина — это полная противоположность домашнему или настольному вентилятору. Вентилятор использует электричество из сети для вращения и циркуляции воздуха, создавая ветер. С другой стороны, конструкции ветряных турбин используют силу ветра для выработки электроэнергии.Движение ветра вращает или вращает лопасти турбины, которые улавливают кинетическую энергию ветра и преобразуют эту энергию во вращательное движение через вал, чтобы приводить в действие генератор и вырабатывать электричество, как показано.

Типовая конструкция ветряного генератора

На изображении выше показаны основные компоненты, из которых состоит типичная конструкция ветряной турбины . Ветряная турбина извлекает кинетическую энергию из ветра, замедляя ветер и передавая эту энергию вращающемуся валу, поэтому важно иметь хорошую конструкцию.Доступная мощность ветра, доступная для уборки урожая, зависит как от скорости ветра, так и от площади, охватываемой вращающимися лопастями турбины. Таким образом, чем выше скорость ветра или чем больше лопасти ротора, тем больше энергии можно извлечь из ветра. Таким образом, мы можем сказать, что выработка энергии ветряной турбиной зависит от взаимодействия между лопастями ротора и ветром, и именно это взаимодействие важно для конструкции ветряной турбины .

Чтобы улучшить это взаимодействие и, следовательно, повысить эффективность, доступны два типа конструкции ветряных турбин.Общая горизонтальная ось и конструкция вертикальной оси. Конструкция ветряной турбины с горизонтальной осью улавливает больше ветра, поэтому выходная мощность выше, чем у ветровой турбины с вертикальной осью. Недостатком конструкции с горизонтальной осью является то, что мачта, необходимая для поддержки ветряной турбины, намного выше, а конструкция лопастей ротора должна быть намного лучше.

Типовая конструкция лопастей ветряной турбины

Турбина с вертикальной осью или VAWT проще в проектировании и обслуживании, но обеспечивает более низкую производительность, чем турбины с горизонтальной осью, из-за высокого сопротивления простой конструкции лопастей ротора.Большинство ветряных турбин, вырабатывающих электроэнергию сегодня, коммерчески или внутри страны, являются машинами с горизонтальной осью, поэтому именно эти типы ветряных турбин конструкции мы рассмотрим в этом руководстве по ветряным турбинам.

• Ротор — это основная часть современной конструкции ветряной турбины, которая собирает энергию ветра и преобразует ее в механическую энергию в форме вращения. Ротор состоит из двух или более «лопастей» из ламинированного дерева, стекловолокна или металла и защитной ступицы, которая вращается (отсюда и название) вокруг центральной оси.

Как и крыло самолета, лопасти ветряных турбин создают подъемную силу благодаря своей изогнутой форме. Лопасти ротора отбирают часть кинетической энергии из движущихся воздушных масс в соответствии с принципом подъемной силы со скоростью, определяемой скоростью ветра и формой лопастей. Конечный результат — подъемная сила, перпендикулярная направлению потока воздуха. Затем уловка состоит в том, чтобы сконструировать лопасть ротора так, чтобы она создавала нужную величину подъема и тяги лопасти ротора, обеспечивая оптимальное замедление воздуха и не более того.

К сожалению, лопасти ротора турбины не улавливают 100% всей мощности ветра, поскольку это означало бы, что воздух за лопатками турбины был бы полностью неподвижен и, следовательно, не позволял бы ветру проходить через лопасти. Теоретический максимальный КПД, который лопасти ротора турбины могут извлекать из энергии ветра, составляет от 30 до 45% и зависит от следующих переменных лопастей ротора: Конструкция лопастей , Число лопастей , Длина лопастей , Лопасти Шаг / угол , Форма лезвия и Материалы и вес лезвия и многие другие.

• Конструкция лопастей — конструкции лопастей ротора работают по принципу подъема или сопротивления для извлечения энергии из текущих воздушных масс. В конструкции подъемных лопастей используется тот же принцип, который позволяет летать самолетам, воздушным змеям и птицам, создавая подъемную силу, перпендикулярную направлению движения. Лопасть несущего винта по существу представляет собой аэродинамическое крыло или крыло, по форме напоминающее крыло самолета. Когда лезвие рассекает воздух, скорость ветра и перепад давления создается между верхней и нижней поверхностями лезвия.

Давление на нижней поверхности больше и, таким образом, оно «поднимает» лезвие вверх, поэтому мы хотим сделать эту силу как можно большей. Когда лопасти прикреплены к центральной оси вращения, как ротор ветряной турбины, эта подъемная сила преобразуется во вращательное движение.

Этой подъемной силе противодействует сила сопротивления, которая параллельна направлению движения и вызывает турбулентность вокруг задней кромки лопасти, когда она рассекает воздух. Эта турбулентность оказывает тормозящее действие на лопасть, поэтому мы хотим сделать эту силу сопротивления как можно меньшей.Комбинация подъемной силы и сопротивления заставляет ротор вращаться как пропеллер.

Drag больше используются для вертикальных ветряных турбин с большими чашечными или изогнутыми лопастями. Ветер буквально выталкивает лопасти, прикрепленные к центральному валу. Преимущество лопастей ротора, спроектированных с помощью сопротивления, заключается в более низких скоростях вращения и высоком крутящем моменте, что делает их полезными для перекачивания воды и мощности сельскохозяйственных машин. Ветровые турбины с подъемным приводом имеют гораздо более высокую скорость вращения, чем тормозные, и поэтому хорошо подходят для выработки электроэнергии.

• Число лопастей — количество лопастей ротора в конструкции ветряной турбины обычно определяется аэродинамической эффективностью и стоимостью. Идеальная ветряная турбина должна иметь много тонких лопастей ротора, но большинство генераторов ветряных турбин с горизонтальной осью имеют только одну, две или три лопасти ротора. Увеличение количества лопастей ротора выше трех дает лишь небольшое увеличение эффективности ротора, но увеличивает его стоимость, поэтому более трех лопастей обычно не требуется, но для домашнего использования доступны небольшие высокоскоростные многолопастные турбогенераторы.Как правило, чем меньше количество лезвий, тем меньше материала требуется во время производства, что снижает их общую стоимость и сложность.

Роторы с одной лопастью имеют противовес на противоположной стороне ротора, но страдают от высокого напряжения материала и вибрации из-за негладкого вращательного движения одной лопасти, которая должна двигаться быстрее, чтобы улавливать такое же количество энергии ветра. Также с роторами с одинарными или даже двойными лопастями большая часть доступного движения воздуха и, следовательно, энергии ветра проходит через непромокаемую площадь поперечного сечения турбины без взаимодействия с ротором, что снижает их эффективность.

имеют более плавное вращение и более низкий уровень шума. Более низкие скорости вращения и крутящий момент возможны с использованием многолопастных конструкций, что снижает напряжения в трансмиссии, что приводит к снижению затрат на редуктор и генератор. Однако конструкции ветряных турбин с множеством лопастей или очень широкими лопастями будут подвергаться очень большим нагрузкам при очень сильном ветре, поэтому в большинстве конструкций ветряных турбин используются три лопасти ротора.

• Нечетное или четное количество лопастей ротора? — Конструкция ветряной турбины с «ЧЕТНЫМ» количеством лопастей ротора, 2, 4 или 6 и т. Д., Может иметь проблемы со стабильностью при вращении.Это потому, что каждая лопасть ротора имеет точно противоположную лопасть, которая расположена на 180, ^o в противоположном направлении. Поскольку ротор вращается, тот самый момент, самый верхний нож указывая вертикально вверх (положение 12 часов) нижнее наиболее лезвие указывая прямо вниз в передней части башни опоры турбины. Результат является то, что верхним лезвием изгибается в обратном направлении, потому что он получает максимальную силу от ветра, называемого «тяга нагрузкой», в то время как нижний нож проходит в аэродинамической свободную область непосредственно перед опорной башней.

Этот неравномерный изгиб лопастей ротора турбины (самый верхний изогнутый под действием ветра и самый нижний прямой) при каждом вертикальном выравнивании создает нежелательные силы на лопасти ротора и вал ротора, поскольку две лопасти изгибаются вперед и назад при вращении. Для небольшой турбины с жесткими алюминиевыми или стальными лопастями это может не быть проблемой, в отличие от более длинных пластиковых лопаток, армированных стекловолокном.

Конструкция ветряной турбины, которая имеет «ODD» количество лопастей ротора (по крайней мере, три лопасти), вращается более плавно, поскольку гироскопические силы и силы изгиба более равномерно уравновешены между лопастями, что увеличивает стабильность турбины.Наиболее распространенная конструкция ветряных турбин с нечетными лопастями — это трехлопастные турбины. Энергоэффективность трехлопастного ротора немного выше, чем у двухлопастного ротора аналогичного размера, а благодаря дополнительной лопасти они могут вращаться медленнее, что снижает износ и шум.

Кроме того, чтобы избежать турбулентности и взаимодействия между соседними лопастями, расстояние между каждой лопастью многолопастной конструкции и ее скорость вращения должны быть достаточно большими, чтобы одна лопасть не столкнулась с нарушенным, более слабым потоком воздуха, вызванным предыдущей лопастью. прохождение той же точки непосредственно перед ней.Из-за этого ограничения большинство ветряных турбин необычного типа имеют максимум три лопасти на роторе и обычно вращаются с меньшей скоростью.

Как правило, роторы трехлопастных турбин лучше вписываются в ландшафт, более эстетичны и более аэродинамически эффективны, чем конструкции с двумя лопастями, что способствует тому, что трехлопастные ветровые турбины более доминируют на рынке ветроэнергетики. Хотя некоторые производители выпускают двух- и шестилопастные турбины (для парусных лодок).Другие преимущества роторов с нечетными (трех) лопастями включают более плавную работу, меньший шум и меньшее количество столкновений с птицами, что компенсирует недостаток более высоких материальных затрат. Количество лезвий существенно не влияет на уровень шума.

• Длина лопасти ротора. Три фактора определяют, сколько кинетической энергии может быть извлечено из ветра ветряной турбиной: «плотность воздуха», «скорость ветра» и «площадь ротора». Плотность воздуха зависит от того, насколько вы находитесь над уровнем моря, а скорость ветра зависит от погоды.Тем не менее, мы можем контролировать площадь вращения, охватываемую лопастями ротора, увеличивая их длину, поскольку размер ротора определяет количество кинетической энергии, которую ветровая турбина может улавливать от ветра.

Лопасти ротора вращаются вокруг центрального подшипника, образуя идеальный круг 360 ^o , ​​когда он вращается, и, как мы знаем из школы, площадь круга определяется как: π.r ² . Таким образом, по мере увеличения рабочей площади ротора площадь, которую он покрывает, также увеличивается пропорционально квадрату радиуса.Таким образом, удвоение длины лопастей турбины приводит к увеличению ее площади в четыре раза, что позволяет ей принимать в четыре раза больше энергии ветра. Однако это значительно увеличивает размер, вес и, в конечном итоге, стоимость конструкции ветряной турбины.

Одним из важных аспектов длины лопасти является частота вращения конца ротора, являющаяся результатом угловой скорости. Чем больше длина лопатки турбины, тем быстрее вращается наконечник при заданной скорости ветра. Аналогичным образом, для данной длины лопасти ротора, чем выше скорость ветра, тем быстрее вращение.Так почему же у нас не может быть конструкция ветряной турбины с очень длинными лопастями ротора, работающая в ветреной среде, производящей много бесплатной электроэнергии от ветра. Ответ заключается в том, что наступает момент, когда длина лопастей ротора и скорость ветра фактически снижают выходную эффективность турбины. Вот почему многие более крупные ветряные турбины вращаются с гораздо меньшей скоростью.

КПД — это функция от того, насколько быстро вращается наконечник ротора при заданной скорости ветра, создавая постоянное отношение скорости ветра к наконечнику, называемое «отношением конечной скорости» (λ), которое представляет собой безразмерную единицу, используемую для максимизации КПД ротора.Другими словами, «отношение конечной скорости» (TSR) — это отношение скорости конца вращающейся лопасти в об / мин к скорости ветра в милях в час, и хорошая конструкция ветряной турбины будет определять мощность ротора для любой комбинации скорость ветра и ротора. Чем больше это соотношение, тем быстрее вращается ротор ветряной турбины при заданной скорости ветра. Скорость вала, на котором фиксируется ротор, также указывается в оборотах в минуту (об / мин) и зависит от конечной скорости и диаметра лопастей турбины.

Скорость вращения турбины определяется как: об / мин = скорость ветра x передаточное отношение конечной скорости x 60 / (диаметр x π).

Если ротор турбины вращается слишком медленно, он позволяет беспрепятственно проходить слишком большому количеству ветра и, таким образом, не извлекает столько энергии, сколько могло бы. С другой стороны, если лопасть ротора вращается слишком быстро, она кажется ветру как один большой плоский вращающийся круглый диск, который создает большое сопротивление и потери на конце ротора, замедляя ротор. Поэтому важно согласовать скорость вращения ротора турбины с конкретной скоростью ветра, чтобы получить оптимальный КПД.

Роторы турбин с меньшим числом лопастей достигают максимальной эффективности при более высоких передаточных числах, и, как правило, конструкции трехлопастных ветряных турбин для выработки электроэнергии имеют передаточное число оконечных скоростей от 6 до 8, но будут работать более плавно, поскольку у них три лопасти. С другой стороны, турбины, используемые для перекачки воды, имеют более низкое передаточное число от 1,5 до 2, поскольку они специально разработаны для создания высокого крутящего момента на низких скоростях.

• Шаг / угол лопастей ротора — лопасти ротора ветряной турбины фиксированной конструкции, как правило, не прямые или плоские, как крылья самолета, а вместо этого имеют небольшой изгиб и сужение по длине от кончика до основания, чтобы обеспечить различные скорости вращения вдоль клинок.Этот поворот позволяет лопасти поглощать энергию ветра, когда ветер идет на нее под разными тангенциальными углами, а не только прямо. Прямая или плоская лопасть ротора перестанет подавать подъем и может даже остановиться (сваливаться), если лопасть несущего винта ударится ветром под разными углами, называемыми «углом атаки», особенно если этот угол атаки слишком крутой.

Следовательно, чтобы лопасть ротора видела оптимальный угол атаки, увеличивая подъемную силу и эффективность, лопасти конструкции ветряной турбины обычно скручены по всей длине лопасти.Кроме того, этот поворот в конструкции ветряной турбины предотвращает слишком быстрое вращение лопастей ротора при высоких скоростях ветра.

Однако для очень крупномасштабных конструкций ветряных турбин, используемых для выработки электроэнергии, это скручивание лопастей может сделать их конструкцию очень сложной и дорогой, поэтому используется другая форма аэродинамического контроля, чтобы поддерживать угол атаки лопастей, идеально согласованный с направление ветра.

Аэродинамической мощностью, производимой ветряной турбиной, можно управлять, регулируя угол наклона ветряной турбины в зависимости от угла атаки ветра, когда каждая лопасть вращается вокруг своей продольной оси.Тогда лопасти ротора с регулировкой шага могут быть более плоскими и прямыми, но, как правило, эти большие лопасти имеют похожий поворот в своей геометрии, но намного меньше, чтобы оптимизировать тангенциальную нагрузку на лопасть ротора.

Каждая лопасть ротора имеет механизм вращения, пассивный или динамический, встроенный в основание лопасти, обеспечивающий равномерное постепенное регулирование шага по всей длине (постоянный поворот). Требуемый угол наклона составляет всего несколько градусов, так как небольшие изменения угла наклона могут сильно повлиять на выходную мощность, поскольку мы знаем из предыдущего урока, что энергия, содержащаяся в ветре, пропорциональна кубу скорости ветра.

Одним из основных преимуществ управления шагом лопастей ротора является увеличение окна скорости ветра. Положительный угол наклона создает большой пусковой крутящий момент, поскольку ротор начинает вращаться, снижая скорость ветра при включении. Аналогичным образом, при высоких скоростях ветра, когда достигается предел максимальной скорости роторов, можно регулировать шаг, чтобы обороты роторов не превысили его предел за счет снижения их эффективности и угла атаки.

Регулировка мощности ветряной турбины может быть достигнута с помощью управления шагом на лопастях ротора для уменьшения или увеличения подъемной силы на лопастях путем управления углом атаки.Лопасти меньшего размера достигают этого за счет небольшого поворота в их конструкции. В более крупных коммерческих ветряных турбинах используется либо пассивное управление шагом, с помощью центробежных пружин и рычагов (аналогично роторам вертолетов), либо активное с использованием небольших электродвигателей, встроенных в ступицу лопастей, чтобы повернуть его на необходимые несколько градусов. Основные недостатки регулировки высоты тона — надежность и стоимость.

• Конструкция лопастей — кинетическая энергия, извлекаемая из ветра, зависит от геометрии лопастей ротора, и важно определение аэродинамически оптимальной формы и конструкции лопастей.Но так же, как и аэродинамический дизайн лопасти несущего винта, не менее важен и конструктивный дизайн. Конструктивная конструкция лезвия состоит из выбора материала и прочности, поскольку лезвия изгибаются и изгибаются под действием энергии ветра во время вращения.

Очевидно, что идеальный конструкционный материал для лопасти ротора сочетает в себе необходимые структурные свойства, такие как высокое отношение прочности к весу, высокую усталостную долговечность, жесткость, собственную частоту вибрации и сопротивление усталости, а также низкую стоимость и способность легко превращаться в желаемую форму крыла.

Роторные лопасти небольших турбин, используемых в жилых помещениях, мощностью от 100 Вт и выше, как правило, изготавливаются из массивной резной древесины, деревянных ламинатов или композитных материалов из шпона, а также из алюминия или стали. Деревянные лопасти ротора прочные, легкие, дешевые, гибкие и популярны в большинстве конструкций ветряных турбин, которые можно строить своими руками, поскольку их легко изготовить. Однако низкая прочность деревянных ламинатов по сравнению с другими древесными материалами делает их непригодными для лезвий с тонкой конструкцией, работающих на высоких скоростях острия.

Алюминиевые лезвия также легкие, прочные и удобные в работе, но они более дорогие, легко гнутся и подвержены усталости металла. Точно так же в стальных лопастях используется самый дешевый материал, и их можно формировать и формировать в изогнутые панели в соответствии с требуемым профилем крыла. Тем не менее, в стальные панели гораздо труднее ввести скручивание, и вместе с плохими усталостными свойствами, то есть ржавчиной, сталь используется редко.

Лопасти ротора, используемые для очень большой горизонтальной оси ветряной турбины. Конструкция изготовлена ​​из армированных пластиковых композитов с наиболее распространенными композитами, состоящими из стекловолокна / полиэфирной смолы, стекловолокна / эпоксидной смолы, стекловолокна / полиэстера и композитов из углеродного волокна.Композиты из стекловолокна и углеродного волокна имеют значительно более высокое отношение прочности на сжатие к массе по сравнению с другими материалами. Кроме того, стекловолокно является легким, прочным, недорогим, обладает хорошими усталостными характеристиками и может использоваться в различных производственных процессах.

Размер, тип и конструкция ветряной турбины, которая может вам понадобиться, зависит от вашего конкретного применения и требований к мощности. Конструкции малых ветряных турбин варьируются в размерах от 20 Вт до 50 киловатт (кВт) с меньшими или «микро» (от 20 до 500 Вт) турбинами, которые могут использоваться в жилых районах для различных применений, таких как производство электроэнергии для зарядки аккумуляторов и питания. огни.

Энергия ветра является одним из наиболее быстрорастущих источников возобновляемой энергии в мире, поскольку это чистый, широко распространенный энергетический ресурс, имеющий в изобилии, имеющий нулевые затраты на топливо и технологию производства энергии без выбросов. Большинство современных ветряных генераторов, доступных сегодня, спроектированы для установки и использования в бытовых установках.

В результате они стали меньше и легче, что позволяет быстро и легко монтировать их непосредственно на крыше, на короткой опоре или башне.Установка более нового турбогенератора как части вашей домашней ветроэнергетической системы позволит вам снизить большую часть более высоких затрат на обслуживание и установку более высокой и более дорогой турбинной башни, как это было бы раньше в прошлом.

В следующем учебном пособии по Wind Energy мы рассмотрим работу и конструкцию генераторов ветряных турбин, используемых для выработки электроэнергии в составе домашней ветряной системы.

DIY вертикальных осей ветряных турбин и многое другое

Энергия ветра — один из лучших возобновляемых источников энергии, которые мы можем получить на нашей планете.Обычно мы не видим ветряных турбин, установленных на крышах домов. Но если он у вас есть, оплатить счет за электричество будет проще простого. Однако люди часто задаются вопросом, не слишком ли дорого обходится энергия ветра. Что ж, это не всегда так, поскольку есть много альтернативных способов его использования.

Ветряные мельницы, которые вы видите под открытым небом, определенно обойдутся вам в целое состояние. С другой стороны, если вы создадите что-то вроде своего собственного DIY Ветряк с вертикальной осью , то это совсем несложно.Это не только поможет вам внести свой вклад в экологически чистую энергию, но также поможет вам расширить свои технические знания. Это один из идеальных проектов, над которым вы можете работать со своими детьми-подростками и одновременно учить их устойчивости.

Значение энергии ветра

Статистические данные говорят о том, что ветровая энергия (обеспечивающая 2,5 процента от общего объема электроэнергии) достигла рекордно высокого уровня мирового потребления с мощностью 197 ГВт и 430 ТВтч общего производства энергии.Теперь, для сравнения, совокупная мощность ветроэнергетических установок по всему миру в 2000 году составила 17,4 ГВт. Это экспоненциальное увеличение (более чем в 11 раз за 11 лет) можно объяснить улучшенными технологиями, эффективными административными мерами и, в некоторых случаях, эффективными. вклад пользователя.

5 DIY вертикальных осевых ветряных турбин для производства чистой энергии

Итак, давайте достанем наши ржавые инструменты и познакомимся с 5 очаровательными ветряками DIY Vertical Axis (VAWT), изобретенными «обычным человеком».

Созданная пользователем Instructables Фаруном, эта уникальная (и очень дешёвая) штуковина объединяет переработанные гаражные элементы в полноценную ветряную турбину с вертикальной осью. По словам создателя, турбина V8-4 ”была« спасена »из труб ПВХ (обрезанных по форме), постоянных заглушек из проходов канализационных труб, оси от старого велосипеда, колеса трехколесного велосипеда, двигателя постоянного тока, электрического провода и винты. Конечный продукт стоимостью всего 182 доллара имеет улучшенные обороты и большую площадь лопастей, в то время как Faroun стремится сделать его способным генерировать 100 ватт при скорости направленного ветра 35 км / ч.

Все мы знаем, что ветряным турбинам нужен какой-то тормозной механизм, чтобы предотвратить их неконтролируемое вращение. Мы опасаемся, что при отсутствии такой установки турбина не сможет выдерживать высокие скорости ветра. Но поскольку турбина стоит всего 200 долларов, мы не думаем, что есть что-то плохое в том, чтобы начинать с нее свою зеленую жизнь.

При изготовлении Lenz2 используются легкодоступные бытовые материалы.В PopSci Lenz2 был на выставке стоимостью менее 300 долларов. Крыло изготовлено из фанеры. Это связано с 4-футовыми штангами с крышкой из прочного алюминия. Для генератора есть два отдельных стальных диска с магнитами на них. С другой стороны, вы найдете медные провода, приклеенные к фанерному. Все они закреплены на главном валу вокруг своей оси. Вдоль вала использовались другие зажимы и сварка, чтобы удерживать самодельную штуковину как одно целое. Этот единственный компонент, в свою очередь, может генерировать (путем подключения выпрямителя к генератору) 50 киловатт-часов электроэнергии в месяц для 8 аккумуляторных блоков при оптимальной скорости ветра от 10 до 36 км / час.

Вот как вы должны построить его для себя:

Аккуратно вырежьте из фанеры каплевидные формы и соедините их четырехфутовыми стержнями. Накройте эти крылья алюминием.

Это немного сложно. Нет никакой разницы между обычными кусками дерева и деревом в конструкции, если конструкция не может использовать ветер и преобразовывать его в электричество. Эту работу выполняет генератор.Чтобы сконструировать один, достаточно приклеить магниты к двум стальным дискам. Приклейте катушки из медной проволоки к фанерному диску и наденьте все три диска на вал.

Закрепите оба конца вала на прямоугольной раме. Приварите рычаги крыльев к нижней части генератора, а также к стальному диску в верхней части турбины.

После завершения шага 3 вы почти закончили, последний шаг — прикрепить кабели к рычагам рамы и закрепить их мешками с песком.

Последний шаг — использовать генерируемую энергию для питания вашего дома. Подключите генератор к выпрямителю. Это преобразует мощность в постоянное напряжение. Подключите эту линию к батареям. Ветровой турбине требуется от четырех до шести часов, чтобы полностью зарядить группу из восьми батарей.

Источник изображения: application-sciences.net

Это устройство состоит из доступных на месте аппаратных компонентов, таких как печная труба, металлические кронштейны, пластиковый лист и даже ступица прицепа.Он имеет очень дешевую конструкцию и водонагреватель с нулевым уровнем выбросов. Вы можете регулировать выходную мощность простой, но устойчивой турбины в соответствии с микроклиматом и характеристиками объекта. При тестировании он показывает выходную мощность 150-200 Вт, в то время как необходимая скорость почти идеального ветра (порыва) составляет около 25 м / с.

Пользователь Above Secret Post Гражданин Смит сконструировал VAWT из разобранной формы перезаряжаемой дрели (включая встроенную схему и корпус).Он испытал эту полую дрель на другой аккумуляторной дрели с конечным результатом 150-200 об / мин при 11,5 В. С этим достаточным вращающимся механизмом он продолжил изобретать конструкцию винтовой турбины из гофрированного картона. Затем крыло было покрыто стекловолоконным матом и смолой для отделки формы. Затем он мог использовать их (для отливки компонентов лопастей) в конструкции винтового ротора высотой 3 метра.

Источник изображения: личный.psu.edu

Заметно выпуклые бочки на 55 галлонов были вертикально вырезаны наполовину для турбины типа Савониуса. Для вертикальной оси использовалась 3-дюймовая труба из ПВХ, которая использовалась в качестве фиксирующего элемента для двух половин ствола, установленных друг на друга. Пластиковые зажимы были соединены с двумя квадратными фанерными досками с шарикоподшипником (с внутренней стороны) для дополнительной плавности движения. При производстве электроэнергии использовался генератор с постоянными магнитами и шестерня нестандартной формы для обеспечения оптимального передаточного числа.Наконец, была интегрирована лопасть вентилятора для охлаждения всего генератора в случае более высокой скорости ветра.

Инновационная конструкция ветряных турбин с вертикальной осью, вдохновленная моделью

В то время как большинство из нас было бы удовлетворено вышеперечисленными проектами, сделанными своими руками, есть несколько, кто, несомненно, хотел бы вывести вещи на новый уровень. И если вы один из таких немногих, вы наверняка хотели бы знать, что еще вы можете сделать с ветряной турбиной с вертикальной осью? Для таких любопытных домашних мастеров вот несколько из самых инновационных конструкций ветряных турбин с вертикальной осью:

1.Generadoreolico: система ветряных турбин с вертикальной осью для большей эффективности

По статистике, потребление энергии от «чистого и зеленого» ветра достигло рекордно высокого уровня (почти 2,5 процента от мирового потребления электроэнергии), с колоссальной паспортной мощностью 197 ГВт и 430 ТВтч общего производства энергии. И, учитывая эту праведную тенденцию крупномасштабной коммерциализации энергии ветра, малые ветряные генераторы для использования на микроуровне, безусловно, становятся все более важными. Принимая во внимание эту врожденную гибкость, аргентинский дизайнер Мириам Петерсон разработала эффективный GeneradorEolico — отечественную ветряную турбину с вертикальной осью, основанную на роторах Савониуса.

Savonius могут использовать силу ветра и преобразовывать ее в крутящий момент на вращающемся валу. В этой системе три отдельно сложных ротора Савониуса (подключенных к соответствующим генераторам) будут прикреплены прочными кабелями к центральному модулю. Центральный модуль, в свою очередь, будет подключен к месту хранения со встроенной аккумуляторной батареей 12 В, 220 А. Базовая конструкция намекает на внутренние аэродинамические свойства роторов в их различных формах, которые увеличивают величину энергии ветра, которая должна быть преобразована в чистое электричество.

По словам дизайнера, генератор может справляться с ветром со скоростью ничтожные 4 м / с, так как это дает колоссальные 50 оборотов в минуту в эффективных роторах. Общая выходная мощность установки может быть обозначена как 3 кВт. Но проблема связана с фактором безопасности, особенно когда высокоскоростные вращающиеся лопасти размещаются в домашних условиях. Следовательно, дизайнер также ловко подумал о горизонтально расположенных колесиках безопасности, которые могут предупреждать пользователей своим заметным вращением. Кроме того, их перфорация снижает общее поперечное сопротивление, тем самым подчеркивая общую легкость механизма.

2. Quietrevolution: Ветряк с вертикальной осью

В этом заключается настоящая эстетика ветряных турбин. Эта элегантная ветряная турбина с вертикальной осью, спроектированная с S-образными лопастями, несомненно, станет решением как для индустрии туризма, так и для ветроэнергетики и защитников окружающей среды. Удивительный дизайн этой ветряной турбины, названной «Тихая революция», не заставит представителей индустрии туризма беспокоиться о том, что она испортит красоту природы, а только усилит ее.

Спасибо XCO2 за проектирование и разработку этой уникальной и инновационной ветряной турбины.XCO2 — это признанная консалтинговая и инжиниринговая фирма в области низкоуглеродной энергетики. Эти турбины также технологически сложны, так как практически бесшумны и не подвержены вибрации. Таким образом, эти турбины идеально подходят для установки как в городских условиях, так и в открытых местах.

Запатентованная конструкция проста и надежна, имеет только одну движущуюся часть. Следовательно, он обеспечивает максимальную надежность при минимальных требованиях к техническому обслуживанию.

3. Ветряк с вертикальной осью, который можно использовать как дымоход

Wind Energy легко использовать и преобразовывать в полезную энергию для вашего дома.Пару дней назад мы рассказали вам, как сделать ветряк с вертикальной осью, потратив всего 300 долларов в кармане.

Вот ветряная турбина с вертикальной осью, которая также служит дымоходом. Мы по-прежнему не думаем, что это способ стать зеленым, как будто вы все еще сжигаете столько дров в помещении, вы не защищаете окружающую среду, а душите деревья вокруг своего так называемого «зеленого дома».

4. Концепция ветряной турбины с вертикальной осью

Помимо того, что энергия ветра более надежна, чем солнечная энергия, она всегда была второстепенным выбором для всех экологичных домовладельцев.Причины включают гибель птиц, шум и снижение производительности при изменении направления ветра. Концептуальная ветряная турбина, разработанная Industrie-SA, может решить все эти проблемы с помощью продуманной конструкции. Турбина с вертикальной осью вращения разработана для городских условий с ветреной погодой.

Имея диаметр 8 м и высоту 3 м, турбина может генерировать до 175 МВтч в год. Турбины с вертикальной осью безопасны для птиц, а также менее шумны по сравнению с турбинами с горизонтальной осью.Конструкторы также утверждают, что турбины нечувствительны к направлению и силе ветра.

Заключительные слова

Думаете о создании недорогого и простого в установке ветроэнергетического устройства, которое обеспечило бы безопасный и привлекательный способ использования энергии ветра? Практически все современные ветряные турбины преобразуют энергию ветра в электричество для распределения энергии. Так почему бы не выполнить эти шаги и не создать собственную ветряную турбину с вертикальной осью или VAWT, которая стоит на земле и может принимать ветер с любого направления, устройство, которое потенциально может испытывать сильный ветер, превышающий 25 миль в час.

Вертикально-осевые ветряные машины имеют лопасти, идущие сверху вниз и выглядящие как гигантские двухлопастные взбиватели для яиц. Преимущества такого расположения заключаются в том, что генераторы и редукторы можно размещать близко к земле, и вам не нужно беспокоиться о направлении ветра. Его легче обслуживать, потому что большинство их движущихся частей расположены у земли, и при его работе не происходит выбросов или загрязнения окружающей среды. Для тех, кто живет в районах с сильными ветрами и хочет сократить свои счета за электричество, этот вариант может быть высокоэффективным и, кроме того, привлекательным источником энергии.
