Направляющая для электролобзика своими руками: Направляющая для электролобзика своими руками

что это за устройство и как им пользоваться, как сделать линейку для электролобзика своими руками

Во время распила материалов лобзиком зачастую возникает необходимость в выполнении точного прямолинейного распила. Несмотря на свой опыт, далеко не каждый мастер способен сделать его качественно. В этом случае для облегчения работы используется направляющая для полотна электролобзика. О том, что такое направляющая, ее разновидностях и том, как сделать ее своими руками пойдет речь в сегодняшней статье.

Содержание

1. Что это такое
2. Как сделать своими руками
3. Необходимые материалы и инструменты
4. Пошаговая инструкция изготовления
5. Какие еще есть устройства, чтобы прямо пилить электролобзиком
6. Лазерный указатель
7. Параллельный упор
8. Линейка
9. Сейчас читают

Что это такое

Направляющая электрического лобзика представляет собой приспособление для выполнения прямолинейного распила заготовок. Как правило, она выполнена в виде алюминиевой или железной линейки с одним или несколькими пазами, по которым движется подошва электролобзика. Для фиксации используется силиконовые вставки на основании и стяжные струбцины. В зависимости от модели, ее средняя длина колеблется в диапазоне от 1 до 3 метров.

Кроме того, в комплекте с некоторыми направляющими поставляются металлические упорные транспортиры, с помощью которых можно изменять угол горизонтального реза.

Для установки на направляющую, электролобзик необходимо зафиксировать на специальной платформе, которая может входить в комплект поставки или продаваться отдельно.

Как сделать своими руками

Направляющую для электролобзика можно приобрести в специализированном магазине или, при наличии достаточного количества свободного времени и желания, изготовить самостоятельно.

Необходимые материалы и инструменты

Изготовление направляющей для лобзика своими руками не требует наличия особых технических навыков или применение специального инструмента. В необходимый перечень материалов и приспособлений входят:

• деревянные бруски;
• лист ДСП или OSB;
• мебельные гайки и шайбы;
• деревянные рейки;
• крепежный материал.

Пошаговая инструкция изготовления

Чтобы сделать многофункциональную настраиваемую направляющую для электрического лобзика, необходимо выполнить следующие действия:

1. По заранее заданным размерам нанести разметку на деревянные бруски и лист ДСП или OSB. После этого составить их вместе и зафиксировать шурупами по дереву.
2. Из деревянных брусков и реек собрать направляющую площадку для электролобзика. В центральной части необходимо оставить зазор шириной 5-7 мм для пильного полотна.
3. В крышке основания, на месте установки направляющей, вырезать продольный паз для пильного полотна.
4. В направляющей площадке высверлить два сквозных отверстия и запрессовать в них металлическую трубу.
5. Вкрутить в отверстия шпильки и зафиксировать площадку с помощью гаек-барашков.
6. Изготовить подвижный упор. Для этого потребуется подготовить отрезок деревянной рейки длиной 15-20 см и, приложив его к рабочей поверхности просверлить сквозное отверстие.
7. Вставить в отверстие крышки отрезок трубки. Затем, при помощи шпильки и гайки барашка зафиксировать деревянный упор.
8. При помощи уголка выставить положение упора под углом 90ᵒ к направляющей и просверлить в нем отверстие для фиксации шпилькой. Аналогичную процедуру повторить для угла 45ᵒ и нанести соответствующую разметку.

Углы в 90ᵒ и 45ᵒ являются основными и чаще используются. При необходимости можно нанести разметку для любого необходимого угла.

Более детальный процесс изготовления направляющего уголка для электрического лобзика можно увидеть, посмотрев представленное ниже видео.

Какие еще есть устройства, чтобы прямо пилить электролобзиком

Платформенная направляющая шина для лобзика является наиболее сложной и громоздкой. Однако она позволяет производить точный распил заготовки. Кроме нее на отечественном рынке столярного оборудования можно встретить и другие приспособления.

Лазерный указатель

Некоторые модели современных электрических лобзиков оснащаются лазерными указателями линии распила. Они представляют собой интегрированные оптические устройства, установленные на одной линии с пильным полотном. Благодаря тому, что луч лазера не рассеивается, это позволяет проводить виртуальную прямую линию длиной от 25 до 50 см и выполнять более точный прямолинейный распил заготовки без нанесения предварительной разметки.

Несмотря на все достоинства лобзика с лазерной направляющей, у него существуют некоторые недостатки. Например, некоторые производители плохо закрепляют линзу и, в процессе работы она может сместиться. Это приводит к тому, что при распиле заготовки прямая линия реза будет смещаться в ту или иную сторону.

Параллельный упор

Наиболее простым приспособлением для выполнения прямолинейного реза является параллельный упор. Он позволяет производить распил заготовки параллельно ее краю. Такое устройство выполнено в виде двух металлических шпилек, на одном конце которых закреплен уголок. Другой конец приспособления закрепляется на опорной поверхности инструмента и может регулироваться по длине.

Обычно, идут в комплекте даже с самыми дешевыми китайскими моделями и тем более уж со всеми от таких известных фирм, как Bosch, Makita, Интерскол, Dexter, ЗУБР, Фиолент.

Линейка

Упорная направляющая линейка для лобзика – наиболее простое и универсальное приспособление для выполнения точного прямолинейного пропила. Она представляет собой алюминиевую полосу с разметкой и направляющими пазами. Фиксация происходит с помощью двух струбцин, устанавливаемых по краям линейки.

Некоторые модели оснащаются упором, который позволяет использовать ее в качестве циркуля.

Направляющая – простое, но нужное устройство, которое позволяет пилить лобзиком ровно. Надеемся, что после прочтения статьи каждый сможет подобрать для себя необходимую модель или изготовить ее самостоятельно.

Сейчас читают

• Все про карбюратор мотоблока, от регулировки до ремонта
• Основные причины, почему мотоблок глохнет при нагрузке в работе, наклоне, открытии воздушной заслонке и других случаях
• 3 лучших мотоблока Нева серии МБ, их плюсы и минусы, а также история компании
• Основные отличия мотоблока от культиватора и что лучше для участка 10 соток, дома и дачи
• 7 популярных способов изготовления культиватора своими руками

Как сделать направляющую для циркулярной пилы, лобзика и фрезера своими руками

Существенного расширения функционала и точности деревообрабатывающего оборудования можно достичь применением специальных приспособлений. Такие аксессуары заводского производства продаются в магазинах, но они чаще узконаправленного применения (только для фрезера, только для дисковой пилы и т. д.), да и стоят недешево. Изготовим простую, но точную универсальную направляющую шину, которая подойдет для большинства деревообрабатывающих инструментов.

Понадобится

Материалы:

• многослойная фанера;
• алюминиевая полоса;
• болт с барашковой головкой и шайба;
• клей для дерева;
• двухкомпонентный эпоксидный клей;
• шурупы.

Инструменты: разметочные приспособления, дисковая пила с направляющей шиной, ручной фрезер, шлиф-головка, пила-наградка, метчик, дрель и др.

Процесс изготовления универсальной направляющей шины для электроинструментов по дереву

Наше приспособление будет состоять всего из пяти деталей и главная среди них – направляющая шина из многослойной фанеры произвольных размеров. Мы же для определенности выберем заготовку для шины 250×450 мм.

Откладываем от углов, расположенных по диагонали, по длинной стороне 150 мм, по короткой – 65 мм. Соединяем эти точки прямой линией и отрезаем дисковой пилой.

От торца шины в 250 мм откладываем 30 мм и проводим прямую линию, параллельную торцу. Устанавливаем в фрезер фрезу диаметром 8 мм и по намеченной линии в шине выполняем прорезь. Шлифуем ее с двух сторон шлиф-головкой.

Вырезаем полоску фанеры 20×250 мм и приклеиваем к торцу направляющей шины. После высыхания клея внешние стороны этих деталей фрезеруем совместно ручным фрезером.

Две алюминиевые полосы по 385 мм склеиваем по длине с помощью двухкомпонентной эпоксидной смолы.

Укладываем на них направляющую шину так, чтобы совпали торцы, а также продольные оси прорези и алюминиевых отрезков.

Переносим на поверхность алюминиевого отрезка контур прорези и отмечаем центр ее закругления. В этой точке в алюминиевых отрезках сверлим отверстие и нарезаем резьбу.

Через прорезь в направляющей шине, подложив шайбу, закручиваем в резьбовое отверстие алюминиевых полос барашковый болт.

Размечаем и вырезаем ручку из куска многослойной фанеры с помощью лобзиковой пилы. После снятия кромок фрезером, крепим ее к направляющей шине с помощью клея и шурупов.

Теперь наша самоделка полностью готова для совместного использования со многими электроинструментами. Это может быть ручная дисковая пила, электролобзик, ручной фрезер и пр.

Замечаем расстояние до диска, фиксируем болтом. Производим рез циркуляркой.

Получился ровный рез.

Тоже самое можно проделать для лобзика или фрезера.

Смотрите видео

Съемное приспособление превратить обычную дрель во фрезер — https://sdelaysam-svoimirukami.ru/8173-semnoe-prisposoblenie-prevratit-obychnuju-drel-vo-frezer.html

Простая направляющая для лобзика «сделай сам»

Простая направляющая для лобзика «сделай сам», которую вы можете легко изготовить для своей мастерской независимо от уровня ваших навыков. Узнайте, как собрать эту простую портативную направляющую для пазлов, которая идеально подойдет для небольшого магазина!

Лобзик — отличный и универсальный инструмент, который можно использовать во многих мастерских. Это был один из первых инструментов, которые я купил для мастерской, с помощью которого я сделал много проектов.

Если вы строите мастерскую и планируете приобрести для нее инструмент, я бы порекомендовал

получение лобзика в качестве одного из первых инструментов , после дрели. Вы можете легко делать прямые или изогнутые пропилы, и в зависимости от лезвия вы можете резать различные материалы, такие как дерево, пластик, керамика или даже металл .

Некоторое время назад я построил направляющую для лобзика , которая особенно подходит для поперечных и коротких прямых пропилов. Тем не менее, я обнаружил, что направляющая не годится для длинных прямых разрезов , поэтому я решил построить Направляющая для лобзика своими руками (направляющая для лобзика), которая поможет мне в этом.

Если вы строите мастерскую с ограниченным бюджетом или просто хотите усовершенствовать свой лобзик, вам стоит подумать об изготовлении этого направляющего приспособления для лобзика.

Это определенно одна из лучших и самых простых направляющих для пазлов, которые вы можете построить. Вы сэкономите деньги, и это определенно поможет вам в ваших проектах и ​​сборках.

Направляющая для электролобзика

Простая направляющая для электролобзика своими руками, которую вы легко сможете изготовить для своей мастерской независимо от уровня ваших навыков. Узнайте, как собрать эту простую портативную направляющую для пазлов, которая идеально подойдет для небольшого магазина!

СВЯЗАННЫЕ: Как сделать направляющую для лобзика и шаблон для поперечной резки , вам также могут понравиться эти другие направляющие для лобзика .

Вы также можете использовать это руководство для электролобзика в сочетании с станцией для резки электролобзика . Направляющую можно использовать как есть или прикрепить к станку для резки, что позволит выполнять поперечные и угловые разрезы. Проверьте это!

Последние и актуальные видео

Направляющая пазла

Включите JavaScript

Содержание

1. Сборка основания направляющей для электролобзика
2. Прикрепление направляющих
3. Просверливание смотровых отверстий
4. Использование направляющей для электролобзика
5. Направляющая для электролобзика Видео

6 * . Убедитесь, что вы знаете, что делаете, и примите все необходимые меры предосторожности при работе с электроинструментом. Безопасность превыше всего!

Всегда будьте осторожны и осторожны при использовании любого электроинструмента.

Чертежи направляющих для мозаики

Загрузите бесплатные чертежи направляющих для мозаики здесь

Загрузите чертежи здесь

Что потребуется для сборки направляющей для лобзика

Направляющая для лобзика
Фанера из березы – (60 x 14 x 1,2 см)
4 полоски из строганной ели
– 2 шт. 8 x 1,3 см
– 2 для пробок – 8,4 x 2,8 x 1,3 см

Другой материал
Клей для дерева, Шурупы для дерева
Наждачная бумага

Инструменты:
Лобзик
Разметочный шаблон

ПРИКРЕПИТЬ ЭТО К PINTEREST

Насколько сложно построить направляющую для пазла?

Совсем не сложно!

Это простой проект по деревообработке для начинающих столяров. Это простое деревообрабатывающее приспособление, для которого нужно несколько надрезов и шурупов. Его можно легко выполнить за день. Никаких специальных инструментов не требуется.

Вам нужно много инструментов, чтобы построить его?

К счастью, нет!

Вы можете сделать эту направляющую, используя только лобзик и ручную дрель. Я полагаю, что у вас уже есть эти два инструмента в мастерской.

Можно ли вырезать лобзиком прямую линию?

Да, можно. Хотя сделать прямой ровный срез лобзиком может быть очень сложно. Основное предназначение лобзика — вырезать углы, кривые и другие сложные разрезы, для этого этот инструмент лучше всего подходит. Чтобы сделать прямой рез, можно использовать направляющую для электролобзика.

Также ознакомьтесь с этими советами по , как резать прямо с помощью электролобзика .

Как сделать гладкий чистый срез лобзиком?

Следуйте этим 2 советам, чтобы аккуратно резать лобзиком:

1. Используйте подходящее полотно в зависимости от материала и типа разреза, который вы хотите сделать.
   – Лезвие с обратным зубом предотвратит образование заусенцев на нижней стороне реза.
   – Лезвие с двойной режущей кромкой практически предотвращает образование заусенцев с обеих сторон реза, поскольку оно имеет зубья в обоих направлениях. Вы получите гораздо лучшие результаты с любым из этих лезвий.
2. При резке используйте малярный скотч (малярный скотч). Лента поможет удерживать волокна во время резки, что приводит к лучшему результату.

Приступим

Направляющая для лобзика изготовлена ​​из фанеры и ели, и вы можете резать около 50 см в длину в зависимости от типа и размера вашего лобзика.

Как сделать самодельную направляющую для лобзика

Шаг 1. Сборка направляющей для лобзика

Я начал с измерения крышки основания лобзика. Использование крышки позволит лобзику легче скользить по направляющей с меньшими усилиями при нажатии (направляющие для этой направляющей для лобзика изготовлены из строганной ели).

Ширина бахилы для моего лобзика 8,4 см – при сборке направляющей учитывайте ширину лобзика.

Вырежьте прямоугольник для основы электролобзика. Основание размером 60 х 14 х 1,2 см изготовлено из березовой фанеры.

Я немного увеличил ширину основания, не только учитывая 2 направляющие и крышку башмака, но и небольшое пространство между башмаком и направляющими, что позволит лобзику легче скользить.

При необходимости лишний кусок дерева можно отрезать на конце на циркулярной пиле или на фрезерном столе.

ПРИМЕЧАНИЕ: Для основы я использовал более толстый лист фанеры (1,2 см). Подойдет и тоньше, возможно, 9 мм, но мне нравится, насколько прочным и прочным является приспособление. Кроме того, полотно лобзика лучше держится в пазу, меньше шансов погнуться и перекосить срез.

Примечание:
Выполнение прямого пропила под углом 90 градусов лобзиком может быть проблематичным. Эти советы помогут вам не получить косой срез:

• Чем толще кусок, который вы режете, тем выше вероятность того, что разрез будет перекошенным.
• Медленно двигайтесь во время резки, равномерно надавливайте на лобзик и старайтесь удерживать лобзик в прямом положении
• Один из наиболее важных вещи – используйте полотно для электролобзика, предназначенное для длинных, прямых и точных разрезов. На рынке представлено множество полотен для электролобзика, каждое из которых предназначено для разных целей.

Отрежьте направляющие и передний/задний стопоры. Сквозная резка легко с это руководство по лобзику .

Решил использовать рейки из плановой ели (60 х 2,8 х 1,3 см). Лобзик прекрасно скользит в них, а дополнительная ширина направляющих позволяет легко закрепить направляющую лобзика на верстаке во время резки.

Шаг 2. Прикрепите направляющие

1. Прикрепите первую направляющую

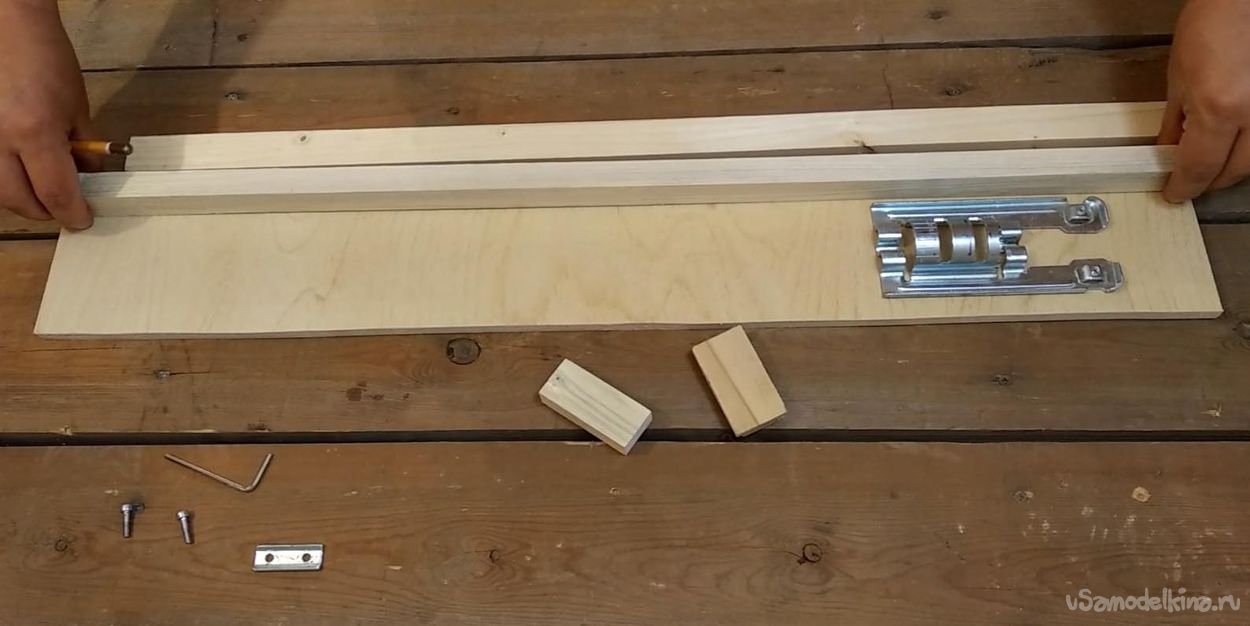

Сначала приклейте одну из направляющих для электролобзика к основанию. Закрепите направляющую зажимами и подождите, пока клей высохнет.

Дополнительно, если хотите, закрепите рельс несколькими винтами. Этот шаг может быть ненужным, но столяры склонны чрезмерно закреплять вещи. 😉

Я один из них, поэтому я вставил несколько винтов вдоль дорожки.

2. Крепление второй направляющей

Чтобы закрепить вторую направляющую, положите электролобзик на основание, поместите вторую направляющую вдоль другой стороны электролобзика и регулируйте, пока не получите хорошее скольжение электролобзика.

Временно зафиксируйте направляющую зажимами и закрепите ее винтами. (Клей для второй дорожки я не использовал). Не торопитесь, чтобы расположить трек.

Совет:
Заклейте одну сторону башмака лобзика липкой лентой (например, изолентой) при фиксации второй направляющей. Будет создано крошечное пространство, которое позволит лобзику хорошо вписаться в направляющую и легче скользить.

3. Установка стопоров

Измерьте и обрежьте стопоры, чтобы они точно вошли между направляющими.

Зафиксируйте стопоры клеем и шурупами.

Нравится эта запись в блоге?

Подпишитесь на мою рассылку, чтобы получать последние новости, учебные пособия и планы проектов прямо на ваш почтовый ящик!

Шаг 3: Просверлите смотровые отверстия

После крепления направляющих просверлите отверстия поперек направляющей электролобзика. Электролобзик будет не только легче разместить на направляющей, но и отверстия улучшат видимость, и будет легче следовать линии при резке

Отметьте место первого и последнего отверстия на направляющей, а затем отметьте несколько мест вдоль направляющей и прорежьте отверстия.

Для вырезания отверстий в я использую сверло Форстнера 15/20 мм.

Поместите электролобзик на направляющую и медленно прорежьте паз.

Немного отшлифуйте края и поверхность направляющей лобзика, чтобы избавиться от осколков и облегчить скольжение лобзика.

Использование направляющей для электролобзика

Использование направляющей для электролобзика очень просто.

• Нарисуйте линию на куске дерева, который хотите вырезать.
• Поместите направляющую лобзика над линией и соответствующим образом отрегулируйте ее, используя смотровые отверстия.
• Закрепите направляющую лобзика
• Убедитесь, что на пути реза нет препятствий

Всегда следует прижимать направляющую лобзика и заготовку к столу.

ПРИМЕЧАНИЕ: Помните, с какой стороны линии вы хотите сделать разрез.

Мой опыт

Руководство очень простое в использовании. Простой, портативный и простой в настройке. Одну из лучших направляющих для электролобзика можно сделать своими руками. Сделать можно быстро и не дорого.

Честно говоря, я был удивлен тем, насколько красивые длинные и прямые пропилы я смог сделать с помощью этого приспособления. Также срезы получаются чистыми и не перекошенными, как это иногда бывает при резке электролобзиком.

Тем не менее, для чистого перпендикулярного реза , вы также должны рассмотреть возможность использования некоторых советов, упомянутых выше. В основном комбинация направляющей лобзика и соответствующего полотна дает наилучший результат.

Этот лобзик — хорошее дополнение к вашему лобзику. Я использовал его для нескольких проектов, его легко сделать, легко настроить, и он выполнит свою работу.

СЧАСТЛИВОГО СТРОИТЕЛЬСТВА!

Видеоруководство по направляющей для лобзика своими руками

Посмотрите приведенное ниже видео с пошаговым руководством о том, как сделать эту простую направляющую для лобзика для точного прямого реза.

Я ценю каждого подписчика YouTube. На него легко и бесплатно подписаться — всего Нажмите здесь, чтобы подписаться . Спасибо!

📌 Нашли этот пост полезным и вдохновляющим?
Готов построить? Сохраните ЭТОТ ПИН-код на своей доске в Pinterest!

ЗАКИНИТЬ ЭТО В PINTEREST

Я надеюсь, что информация, представленная в этом блоге, вдохновила вас, и теперь вы будете улучшать свою головоломку. 😉 Если у вас есть какие-либо вопросы по приспособлению, которое я мог пропустить в посте, дайте мне знать в разделе комментариев ниже.

# руководство по пазлу# пазлы# простые проекты

Поделитесь этим постом с друзьями

Как сделать направляющую для лобзика и шаблон для поперечной резки

Узнайте, как сделать направляющую для электролобзика и шаблон для поперечной резки, которые помогут вам в вашей мастерской. Отличный проект по дереву для начинающих. Пошаговое руководство, замеры и видео!

Если у вас в мастерской есть только лобзик и вы хотите делать прямые или поперечные пропилы, это руководство по лобзику поможет вам в этом.

Этот шаблон служит как направляющей для электролобзика , так и шаблоном для поперечной резки лобзика . Сборка прочная, вам понадобится только лобзик, чтобы построить ее, и она пригодится для многих проектов в мастерской. Но самое приятное это действительно не дорого чтобы его построить и у вас будет хороший аддон в вашу мастерскую.

Если вы строите мастерскую с ограниченным бюджетом, вам следует подумать о создании этого приспособления, которое определенно помогло мне в моих проектах. Я использовал это приспособление для бесчисленных проектов в течение долгого времени, и я действительно доволен тем, как оно работает.

Т-образные направляющие для фрезы Dado

Основное назначение лобзика — резка кривых и углов, а также выполнение других сложных резов. Вот где инструмент действительно сияет. Вы также можете сделать прямые пропилы с помощью лобзика, но это может быть немного сложно и довольно сложно.0005 трудно получить прямой и чистый срез .

Однако этого можно добиться с помощью направляющей для электролобзика. Вы можете приобрести линейку в магазине или сделать ее самостоятельно.

СВЯЗАННЫЕ: Ознакомьтесь с другими обязательными направляющими для лобзика для мастерской. Некоторые из них также можно использовать в сочетании со станцией поперечной резки

Последние и актуальные видео

Направляющая для лобзика и шаблон для поперечной резки

Включите JavaScript

Содержание

1. Сборка основания лобзика
2. Прикрепление направляющей для лобзика
3. Придание формы направляющей для лобзика
4. Использование направляющей для лобзика и приспособления для поперечной резки
05

*Безопасность это ваша ответственность. Убедитесь, что вы знаете, что делаете, и примите все необходимые меры предосторожности при работе с электроинструментом. Безопасность превыше всего!

Всегда будьте осторожны и осторожны при использовании любого электроинструмента.

Направляющая для лобзика и шаблоны для поперечного распила

Загрузите бесплатное руководство для лобзика и шаблоны для поперечного распила здесь

Загрузите чертежи здесь

Что потребуется для сборки направляющей для лобзика

Основание для лобзика:
Фанера из березы – (30 x 40 x 1,2 см)
2x L-образный алюминиевый уголок – (40 x 1,1 x 1,4 см; 30 х 1,1 х 1,4 см) – толщина 1,5 мм

Другое:
Болты M4 (с потайной головкой) – 1,5 см, гайки M4, шайбы
Двусторонняя (ковровая) лента
Ручка или кусок дерева (20 x 2,8 x 1,8 см)
Наждачная бумага

📌 Нашли этот пост полезным и вдохновляющим?
Готов построить? Сохраните ЭТОТ ПИН-код на своей доске в Pinterest!

ПРИКИНИТЬ ЭТО К PINTEREST

Начнем

Как сделать направляющую для лобзика и шаблон для поперечной резки

Шаг 1: Сборка основы лобзика

Я начал с вырезания куска березовой фанеры (40 x 30 x 1,2 см). Используйте лобзик для работы.

Постарайтесь сделать идеальный прямоугольник, это будет легче в дальнейшем при закреплении алюминиевой направляющей к основанию. Кроме того, убедитесь, что одна из 40-сантиметровых сторон имеет прямой срез.

Теперь вы можете спросить как сделать прямой пропил лобзиком , ведь у меня пока нет направляющей? Хорошо, что я использовал для этого прямой кусок дерева. Или вы можете построить Направляющая для электролобзика для прямых пропилов . Оба будут работать нормально.

СОВЕТ: Во избежание вырывания лобзиком:

• Используйте правильное полотно. Можно использовать лезвие с обратным зубом или лезвие с двойной режущей кромкой. Вы получите гораздо лучшие результаты с обоими этими лезвиями.
• Используйте малярный скотч. Лента поможет удерживать волокна во время резки.

Я использовал прямой кусок дерева, который служил направляющей для вырезания фанерной основы.

Примечание:
Выполнение пропила под углом 90 градусов лобзиком может быть проблематичным. Эти советы помогут вам не получить перекошенный срез при использовании электролобзика:

• Чем толще заготовка, тем выше вероятность того, что разрез будет перекошенным прямое положение
• При использовании направляющей не нажимайте слишком сильно на направляющую лобзиком. Это может привести к косому срезу.
• Самое главное- используйте полотно электролобзика, предназначенное для длинных, прямых и точных разрезов .

Шаг 2. Прикрепите направляющую для лобзика

Сначала вам нужно вырезать два алюминиевых L-образных уголка. Одна служит направляющей для электролобзика, другая служит стопором для пропила/распила под прямым углом.

• Длина направляющей равна длинной стороне доски.
• L-образный поперечный угол немного короче ширины доски. Причина в том, что мы обрежем излишки древесины после крепления направляющей.

У вас должно получиться 2 алюминиевых уголка, как показано на рисунке ниже. №

Примечание:
Один угол крепится к верхней части приспособления, а другой — к нижней.

1. Закрепите направляющую

Измерьте ширину лобзика и центр полотна лобзика. Центр моего лезвия чуть больше 4 см. (Башмак для лобзика входит в комплект)

Приклейте двусторонний скотч на угол и приклейте его к основанию на расстоянии чуть больше 4 см.

Просверлите несколько отверстий под болты М4 в направляющей. Переверните доску и увеличьте отверстия, чтобы утопить болты.

Затяните болты и обрежьте излишки древесины. Это должно дать хороший прямой край.

2. Закрепите поперечный упор

Поверните доску и нарисуйте линию, где будет располагаться поперечный упор. Если ваша доска представляет собой идеальный прямоугольник, вы можете использовать разметочную линейку для разметки линии. В противном случае вам нужно будет вносить коррективы, пока вы не получите идеальные 9Угол 0 градусов между направляющей и поперечной направляющей (поможет длинная прямоугольная линейка).

Выполните те же самые предыдущие шаги, упомянутые выше, и прикрепите поперечную направляющую к доске.

Нравится эта запись в блоге?

Подпишитесь на мою рассылку, чтобы получать последние новости, учебные пособия и планы проектов прямо на ваш почтовый ящик!

Шаг 3. Придайте форму направляющей для лобзика и избавьтесь от лишней древесины

Сначала отметьте положение рукоятки, затем нарисуйте конструкцию направляющей для лобзика.

Ручку пока не прикрепляйте, сделайте это после вырезания формы (будет трудно вырезать внутренние части направляющей). Для ручки я использую кусок елового дерева.

Нарисуйте дизайн направляющей и избавьтесь от лишнего дерева.
Направляющая станет легче и с ней будет легче работать.

Не забудьте вырезать центр. Это позволит удерживать отрезанный кусок во время выполнения поперечных пропилов.

Совет: Для коротких пропилов под углом 90 градусов с помощью лобзика можно использовать скоростной угольник.

После вырезания формы прикрепите ручку с помощью клея и шурупов.
По желанию можно отшлифовать поверхности и края ручки.

Использование направляющей для лобзика и шаблона для поперечной резки

Существует несколько способов использования направляющей для лобзика.

• Сделайте прямые длинные пропилы по линии с помощью направляющей – начертите линию на куске дерева, который хотите вырезать. Приложите направляющую электролобзика по линии и вырежьте. Вы можете использовать ручку, чтобы прижать направляющую, или прикрепить направляющую к столу струбцинами и резать обеими руками.
• Сделайте поперечные пропилы с помощью поперечного упора – поскольку алюминиевая поперечная направляющая крепится к режущей кромке под углом 90 градусов, ваши пропилы будут проходить под прямым углом. Можно делать как длинные, так и короткие стрижки. Для коротких разрезов вы можете использовать пространство в центре направляющей, чтобы удерживать деталь.

Я был очень доволен результатами, особенно поперечными резами. Направляющая очень проста в использовании, портативна и очень удобна для резки небольших деталей.

Имейте в виду – если вы хотите иметь поперечные разрезы под углом 90 градусов убедитесь, что углы L перпендикулярны друг другу. Определенно стоит потратить немного дополнительного времени на эту часть, так как от этого зависит, насколько точным будет руководство.

My Take

Если у вас в магазине есть только лобзик, то этот самодельный пазл поможет вам в ваших проектах. С моим помогло.

Я надеюсь, что эта статья была полезной, и теперь вы готовы создать его самостоятельно! Это универсальное приспособление, простое в использовании и очень полезное, когда начиная с деревообработки .
