Строим навес к дому из дерева: виды, инструкция и фото

Деревянные навесы применяют в качестве крытой площадки для машины, используют как веранду для частного дома или перголу для дачи. Такая постройка подойдет для защиты крыльца или, к примеру, мангала от осадков. В этой статье расскажем все, что необходимо знать для самостоятельной постройки эффектного и надежного навеса из дерева.

Преимущества деревянного навеса:
  • экологичность стройматериалов;
  • невысокая стоимость постройки;
  • простой монтаж;
  • многофункциональность;
  • удобство и простота использования;
  • оригинальность конструкции;
  • широкие возможности для декора.
Минусы:
  • конструкцию необходимо регулярно обрабатывать антисептиками и уберегать от возгорания антипиренами;
  • пиломатериалы нужно красить, покрывать лаком или маслом;
  • необходимо тщательно выбирать пиломатериал, учитывая сорт и влажность;
  • следует рассчитывать нагрузку и соблюдать технологию строительства.

Важно! Надежность и срок эксплуатации конструкции напрямую зависят от регулярности ухода за древесиной и выполнения правил монтажа.

Какую древесину использовать?

  • Применяя пиломатериалы, учитывайте их характеристики: сорт древесины, породу, а также тип обработки.
  • Для построек на улице выбирайте древесину влагостойких пород (бук, тик, дуб, лиственница). Подойдут и недорогие хвойные породы (ель, сосна) первого или второго сорта.
  • Используйте только сухие пиломатериалы, они не растрескиваются со временем и не дают усадку. При этом сушить доски можно и в домашних условиях.

Виды деревянных навесов

Давайте сразу выясним, чем отличаются схожие с навесом сооружения:

Пергола — навес из решеток для вьющихся растений (розы, виноград и др.). Защищает от солнца, но не убережет от осадков.

Беседка — постройка с крышей, стенами и окнами. Кстати, в нашем блоге есть статья про нюансы самостоятельного строительства деревянной беседки.

Навес — кровля, которая держится на опорных столбах. Среднее между беседкой и перголой: крыша есть, а стен нет.

Примеры схожих с навесом сооружений

Самыми распространенными видами навесов по назначению являются:

Козырек. Это небольшая по площади крыша на опорах, которая устанавливается над крыльцом или лестницей перед входом в дом. С постройкой крыльца вам помогут справиться примеры и советы по его монтажу.

Навес в виде крытой террасы. Обычно пристраивается к дому и служит зоной отдыха в теплую погоду. Конструкция как правило больших размеров (из расчета не менее двух квадратных метров на человека), поэтому имеет массивные опорные балки.

Кроме того, навес можно использовать как хозблок: это может быть и летняя кухня, и место для хранения автомобиля. В таком случае постройка может располагаться на любом месте участка.

Особенности крыши

Двускатную крышу делать сложно: нужны дополнительные опоры, да и конструкция получится небольшого размера. Поэтому навес предпочтительно делать с односкатной крышей.

Пример навеса с плоской крышей
Пример козырька с арочной крышей
Пример навеса с односкатной крышей

Как сделать навес с двускатной крышей?

  1. Сделайте чертеж с указанием размеров каркаса.
  2. Подготовьте пиломатериал и материал для кровли.
  3. Совет! Для небольшого навеса под опоры вполне хватит бруса диаметром от 10 до 20 см, а вес массивных конструкций выдержат только оцилиндрованные бревна. Также можно использовать клееный брус 200х200 мм, он сделан из древесины камерной сушки.

  4. Выкопайте ямы (глубиной не менее 50 см) по количеству опор.
  5. Обработайте битумной мастикой нижнюю часть опорных столбов. Установите их вертикально и залейте бетоном (можно сделать смесь из бетона и щебня).
  6. Сделайте верхнюю обвязку из брусьев, закрепляя их на болты.
  7. Обработайте антисептическим составом доски (50х200х6000 мм) для обрешетки.
  8. Сделайте расчет стропильной системы.
  9. По шаблону соберите стропильные фермы одинаковых размеров. Их число зависит от шага между опорами. Помните, что края крыши должны выходить на 15 см от опорных столбов.
  10. Совет! Для односкатной крыши уложите стропила на один скат под углом. Оптимальный угол наклона будет в диапазоне от 15 до 45 градусов.

  11. Примерьте ферму и сделайте вырезы в стропилах.
  12. Установите первую ферму при помощи металлических уголков 50х50 мм. Аналогично закрепите крайнюю ферму. Натяните веревку и по ней монтируйте все остальные с одинаковым шагом.
  13. Все фермы дополнительно укрепляйте временными распорками (рейки, обрезки досок).
  14. Сделайте обрешетку для кровли (из ОСП 12 мм под битумную черепицу; из бруска 30х50 мм под профлист, ондулин или металлочерепицу).
  15. Закрепите кровельный материал.

Есть несколько вариантов обустройства пола под навесом:

  • сделать подсыпку из мелкого гравия;
  • засыпать щебень и залить бетоном;
  • сделать пол из обрезной доски;
  • использовать тротуарную плитку;
  • заасфальтировать;
  • уложить керамическую плитку;
  • использовать каменные плиты.
Пример использования тротуарной плитки в качестве пола под навесом

Навес из дерева своими руками

Деревянные навесы – самый популярный вид малой архитектурной формы хозяйственного назначения возле частных домов. Красиво, экологично, материал прост в обработке, для строительства не требуется профессионального оборудования и специальных навыков.

Далее сделаем обзор типовых, эргономичных деревянных конструкций разного вида, фото в галереях подскажут вам интересные и оригинальные решения. Так же приведем ряд готовых чертежей и проектов, подскажем, как самому правильно рассчитать размеры постройки и какие материалы лучше использовать. В заключение дадим подробную инструкцию, как сделать навесы из дерева своими руками.

Содержание

  1. Деревянные навесы – «за» и «против»
  2. Какое дерево использовать для навесов
  3. Конструктив и целесообразность
  4. Крыша
  5. Примеры чертежей и типовых проектов
  6. Расчет
  7. Как построить деревянный навес из поликарбоната своими руками
  8. Как крепить поликарбонат

Деревянные навесы – «за» и «против»

Дерево – удивительный природный материал, наполненный теплом, светом, в нем одновременно сочетается простота и необыкновенная изысканность.  Деревянное зодчество известно с незапамятных времен, некоторые строения стоят больше сотни лет. Здесь можно поспорить, с некоторым скепсисом сторонники новых технологий, а также любители металла и камня утверждают, что дерево недолговечно, непрактично, впитывает влагу, подвержено гниению, грибкам, оно не оставляет равнодушными насекомых и грызунов. Безусловно, такие аргументы вполне правдивы, но однобоки.

Для полноты картины и объективности, приведем ряд ярких примеров. Из сказок к нам дошла история избушки на курьих ножках, которая верой и правдой служила своей хозяйке, хотя стояла на болоте и подвергалась негативным воздействиям окружающей среды. Это только отчасти вымысел, потому что «курьи ножки» — это не что иное, как деревянные столбы, обкуренные на углях с использованием обрядовых составов. Здесь и кроется секрет долговечности дерева – правильная обработка! Можно использовать народные методы защиты, проверенные годами: пропитка машинным маслом, жидким битумом, оборачивание рубероидом. А при инновационных способах обработки: пропитывающие, защитные, антисептические составы — все недостатки сводятся на ноль.

Деревянные навесы к дому, фото опорно-консольного козырька, украшенного резьбой

Говоря о деревянных навесах, представляется простенькая, неказистая конструкция, без малейшего намека на эстетику. Но вспомним строения, украшенные ажурной деревянной резьбой, фигурными столбами. Можно возразить: это подходит только под традиционный исторический стиль, поэтому деревянные навесы не уместны на участках, где основное здание выполнено в современном или этническом направлении.

Деревянные навесы, фото постройки в китайском стиле, декорированной французской ажурной решеткой

Дерево актуально везде и всегда: изящные китайские, лаконичные японские конструкции, романтические строения прованс, крытые террасы в средиземноморском стиле. В современной архитектуре тому пример — изысканный навес-крыша мадридского аэропорта или грандиозный общественный центр Мetropol-parasol. Строение венчает огромный деревянный навес немыслимой криволинейной формы, в котором отражены все достоинства, красота и возможности материала.

Современные навесы из дерева, фото Мetropol-parasol

Какое дерево использовать для навесов

Для строительства навеса используют древесину разного вида:

  • Клееный и профилированный брус с ребром 100-150*100-150 мм – для построек среднего и большого размера.
  • Оцилиндрованное бревно диаметром 100-200 мм – из него устраиваются опорные столбы.
  • Бруски 40*40, 40*50, 50*50, 60*40, 60*60 мм – козырьки над входом и стропильная система.
  • Рейки 20*40, 15*40 мм, фанера, ОСБ – обрешетка, 15-20*0.5-1 мм – решетка для украшения проемов.
  • Стволы деревьев – сооружения в рустикальном стиле.
  • Вагонка, блокхаус, обрезная доска, рифленые панели – зашивка парапетов и стен.
  • Резьба, балясины, вычурные колонны, пни, коряги, ветки – декорирование навесов.
Пример, из чего построить навес из дерева своими руками, фото рустикальной конструкции, такое решение всегда вписывается в природный ландшафт

Деревянные навесы из бруса, стволов, бревен прекрасно комбинируются с камнем, бетоном, металлом, поликарбонатом. Эти материалы деликатно подчеркивают изысканность и утонченность древесины, в правильном сочетании получаются эксклюзивные, оригинальные постройки.

Навес из бруса с легкой, элегантной поликарбонатной крышей

Конструктив и целесообразность

В частном строительстве деревянные навесы устраивают для различных нужд:

  • Козырьки над входом в дом, пристройки к крыльцу.
  • Террасы, веранды.
  • Навесы из дерева для автомобилей.
  • Укрытие для дров и инструментов.
  • Функциональные пристройки к гаражу, бане, летней кухне.
  • Беседки, в том числе с мангалом.
  • Каркасы для оранжерей, теплиц, парников, зимних садов.
  • Галереи от ворот, калитки до двери в дом — для комфортного входа и стоянки машины.
  • Навесы для детских площадок.

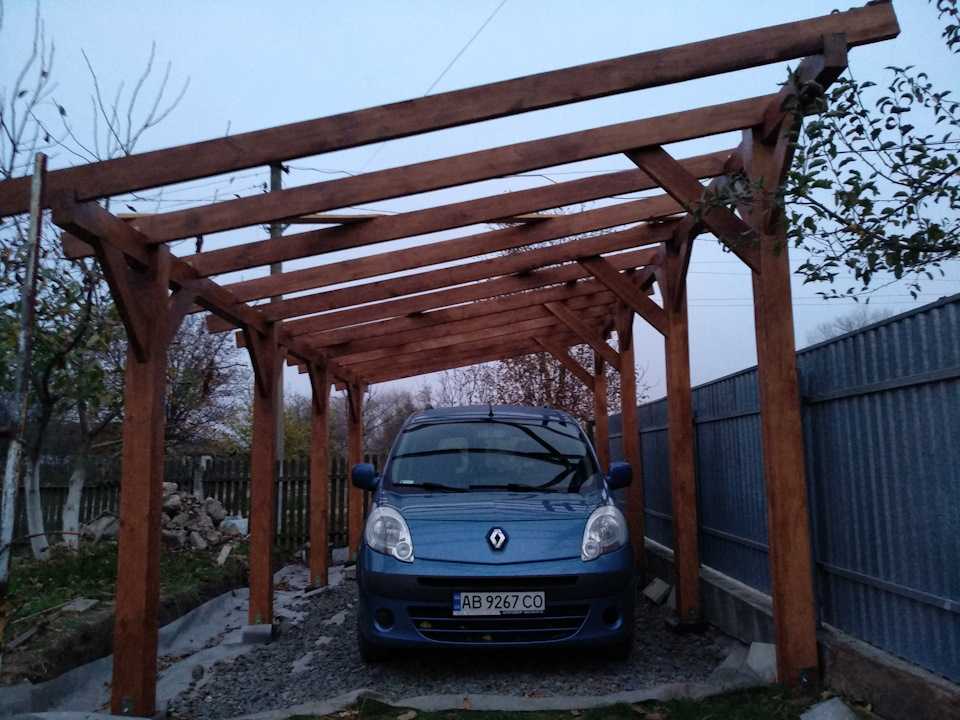

Навесы для машины из дерева, на фото простая односкатная постройка

Проекты деревянных навесов можно условно разделить по способу опирания:

  • Самостоятельные, отдельно стоящие пристройки на столбах.
  • Сооружение, примыкающие к основному зданию – одним краем упираются на горизонтальную балку, укрепленную на стене, другим – на вертикальные опоры.
  • Консольные, подвесные конструкции – на менсолах или скрытых держателях-закладных, обычно это маленькие козырьки и легкие крыши.
Навесы из дерева к дому, фото террасы, с одной стороны опирающейся на несущую стену основного здания

Крыша

Деревянные навесы чаще устраивают под одно- и двухскатными крышами, в регионах с минимальным количеством осадков допустимы плоские конструкции без уклона. Отдельно стоящие постройки средних и больших размеров иногда венчают вальмовой стропильной системой. Гнутые и купольные крыши из дерева доступны только специалистам. Для изготовления арочной кровли можно скомбинировать постройку, каркас выполнить из дерева и уложить на нее гнутую металлическую ферму.

Выбор кровельного материала напрямую связан с конструктивом стропильной системы, уклоном крыши, очень важно, чтобы он аккуратно вписывался в общий архитектурный ансамбль участка:

  • Поликарбонат – надежно, воздушно, облегчает массивность постройки, можно придать кровле практически любую форму.
  • Профнастил – практично и недорого, для организации кровли на односкатные и двускатные крыши, гармонично сочетается с металлочерепицей.
  • Шифер, рубероид, дранка – подходит для хозпостроек разного назначения, часто используется для создания этностиля.
  • Мягкая черепица – красиво, хорошо сочетается с природным ландшафтом, но требует сплошной обрешетки.
Деревянные навесы для автомобилей под арочной кровлей из профилированного поликарбоната

Примеры чертежей и типовых проектов

Рассмотрим только те варианты проектов, по которым можно построить деревянный навес своими руками.

Над входом в дом проще всего построить односкатный козырек на опорах-укосах. Для кровли подойдет любой листовой материал.

Схема, как сделать навес над крыльцом из дерева

В монтаже проще и понятней односкатные постройки, их можно прикрепить к дому на поперечную балку или организовать отдельно стоящее строение на столбах.

Типовой проект, который поможет построить деревянный навес к дому своими руками, размеры можно менять в зависимости от индивидуальных условий

чтобы избежать провиса поперечных балок, оптимальное расстояние между вертикальными опорами 2 м, при больших размерах рекомендуется сделать поддерживающие укосы.

Двускатный деревянный навес можно пристроить к дому, фермы должны располагаться параллельно фасаду

Двускатные, конусные, вальмовые крыши для навесов требуют грамотного подхода к устройству стропильной системы. Обычно это отдельно стоящие сооружения, приспособленные под беседку, летний домик. Каркас и верхняя обвязка делается из бруса 100*100, 150*150 мм, а ферма из доски 150*40 мм, для комфорта можно соорудить парапет, зашить бока решетками, прозрачным листовым материалом, высадить плетущиеся растения, виноград.

Чертеж самостоятельного навеса с пирамидальной, четырехскатной крышей

Проектирование более сложных построек лучше доверить профессионалам.

Расчет

Чтобы правильно рассчитать габариты навеса необходимо определиться с ее функционалом. Так, если это место отдыха, то оптимально принять во внимание 2 м2 площади для одного человека, средний размер эргономичной беседки 3*4, 4*6 м, с удобным размещением барбекю.

Для стоянки автомобиля так же существуют свои параметры деревянного навеса: ширина машины+1 м с каждой стороны, если на 2 авто, то учесть между ними + 0,8 м, длина 4-6 м, в зависимости от класса.

Террасы и веранды к дому рекомендуется делать шириной 2-3 м, по всей длине стены, чтобы максимально задействовать фасад здания. Козырьки над дверью должны быть глубиной 900-1500 мм, шириной 800-1500 мм. Входные деревянные навесы на опорах рекомендуется делать по всей длине крыльца, чтобы защитить его от осадков, ширина — +300 мм шире ступеней с каждой стороны.

Пример, как сделать стандартный навес над крыльцом из дерева своими руками

Высота любого навеса в самой низкой точке не менее 2 м, оптимально для комфортного пребывания — 2,4-2,7 м.

Ветровые и снеговые нагрузки для правильной организации кровли рассчитываются для каждого региона индивидуально, для этого существуют таблицы СНиП, где указаны соответствующие параметры.

Дабы не запутаться в сложных вычислениях воспользуйтесь онлайн калькулятором либо готовым проектом деревянного навеса. Для самостоятельного строительства можно использовать правило: опоры через каждые 1,5-2 м, стропила устанавливаются в 1 м друг от друга, обрешетка 500-900 мм или сплошная, в зависимости от кровельного материала.

Как построить деревянный навес из поликарбоната своими руками

Пошаговая инструкция для пристройки к дому 2,5*4 м, фундамент – столбчатый, опирание – балочно-опорное, стойки – брус 100*100 мм, крыша односкатная, покрытая сотовым поликарбонатом толщиной 8 мм.

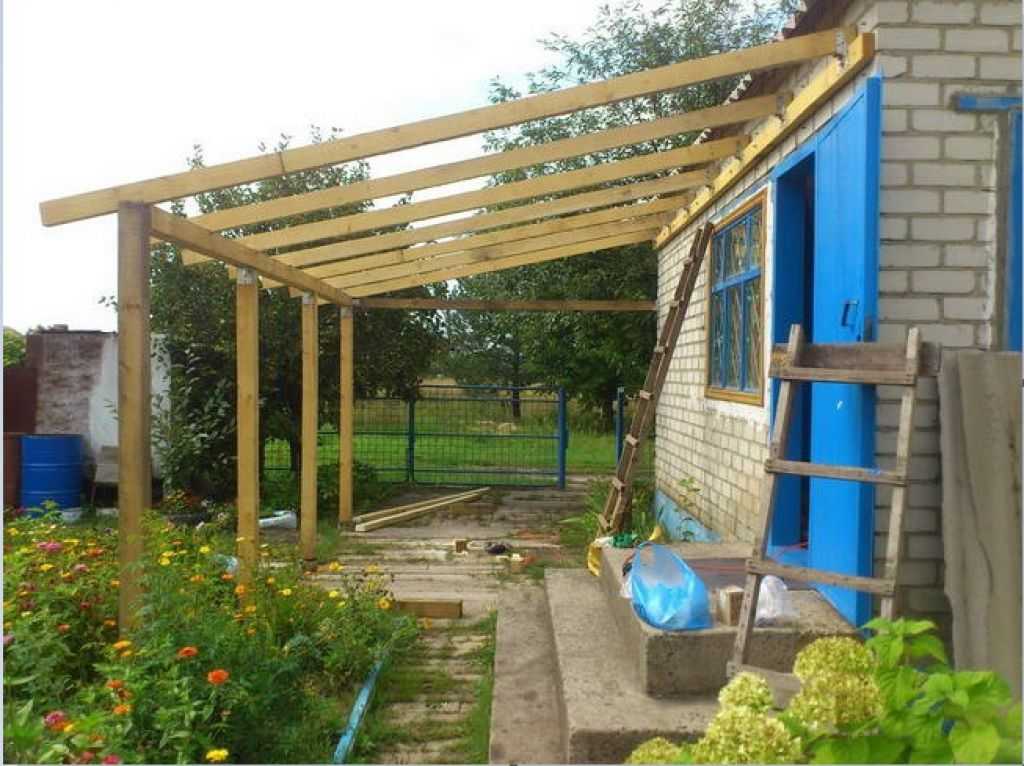

Фото-пример деревянного навеса к дому

Очищаем участок, переносим чертежи на местность, забиваем столбики, натягиваем веревку, снимаем верхний слой грунта – 300 мм. Выкапываем ямы под столбы, глубиной 700 мм. Дно засыпаем щебнем и песчаником, слоями 100-15о мм, подушку трамбуем. Площадку мостим тротуарной плиткой. В каждую яму вбиваем 4 арматурных рифленых прута, сечением 8-12 мм. Формируем из рубероида импровизированный столб и одеваем его на армирующий каркас, заливаем бетоном, до полного становления раствора придется подождать 4 недели.

Для ускорения процесса можно использовать готовые монолитнобетонные столбы.

Способ крепления бруса к фундаменту

На бетонный столб анкерами крепим оцинкованный держатель, в него фиксируем вертикальную опору, проверяем геометрию, затягиваем болты.

К стене присверливаем балку-брус 100*100 мм, она послужит опорой для внутреннего конца стропильной ноги, и поможет распределить нагрузку по всей несущей конструкции. По верхним оголовкам опор делаем обвязку, брусом 100*100 мм, крепим на уголки, дополнительно фиксируем укосами, чтобы сделать навес прочнее.

Один из способов крепления поперечных и продольных балок к вертикальной опоре

Перпендикулярно дому укладываем стропила из доски 150*40 мм, на балку крепим уголками, на обвязку – салазками, навис ноги с внешнего края +300 мм, чтобы осадки не попадали внутрь. Поперек, через каждые 500-900 мм стелим обрешетку из тонкого бруска 20-40 мм. Каркас обрабатываем антисептиком и противопожарным раствором, лакируем или красим цветным лаком. Парапет можно выполнить из любого материала или оставить открытым, оформив его клумбами, декоративными кустами, вьюнами.

Как крепить поликарбонат

Листы режутся в размер болгаркой мелкозубчатой пилой по металлу, заусеницы шлифуются абразивом. При укладке следите, чтобы внутренние ребра жесткости поликарбоната шли параллельно обрешетки. Панели соединяются между собой стыковочным профилем.

На обрешетку саморезами крепим соединительный профиль, в него вставляем листы, оставляем термозазор 3-5 мм, закрываем сверху заглушкой до щелчка. Внешний край листов крепим на термошайбы, торца проклеиваем специальным скотчем и устанавливаем заглушку, во избежание попадания пыли и мусора внутрь материала.

Крепление поликарбоната на профиль

10 идей уличных навесов своими руками

Уличные навесы необходимы для того, чтобы защитить вас от палящего солнца или дождя. Ночью они могут создать уютное и волшебное пространство, окруженное природой и освещенное мерцающими огнями или свечами.

Уличные навесы, сделанные своими руками, бывают всех форм и размеров, и вы ограничены только тем, сколько ткани вы готовы повесить. Небрежно повесьте ткань на деревья или столбы или создайте более постоянную структуру. Вы даже можете сделать переносные версии, которые можно взять с собой на пляж или в парк и празднично застолбить свое пространство.

01/10

Волнистый наружный парусный навес

План «Сделай сам»

Жгучие солнечные лучи, падающие на задний двор, могут испортить расслабляющий день на террасе или в патио. Вот почему солнцезащитные паруса так удобны. Солнцезащитные паруса лучше всего подходят для больших площадей на открытом воздухе, где становится так жарко, что вы даже не можете ходить по патио.

Вы можете купить готовые паруса или сделать их, вырезав большие треугольные куски ткани для активного отдыха, например, Sunbrella, которые можно подшить самостоятельно и повесить на деревья или столбы.

На примере изображения размер каждого куска ткани составляет 20 футов с каждой стороны. Паруса прикреплены к стойкам, установленным в бетоне. Проект требует среднего уровня навыков, но менее чем за 300 долларов этот задний двор теперь классный, удобный и выглядит вполне современно.

02/10

Беседка с навесом для защиты от солнца

Тройник

|

Прекрасная жизнь

Этот домовладелец уже построил перголу над террасой и обеденной зоной. Но было слишком солнечно и жарко. Поэтому она сделала свой уличный навес своими руками, подшив ткань для улицы и обернув ее вокруг сторон и верха беседки для столь необходимой тени и комфорта.

Она создала уютный кокон, который выглядит особенно волшебно ночью, когда она повесила на него свет и фонари.

03/10

Навес для патио из простой ткани

Утро своими руками

С этим простым навесом в виде перголы вы получите уединение и тень. Используйте несколько метров быстросохнущего светофильтра из муслина, хлопчатобумажной ткани или простыни, чтобы создать летний образ.

Вам понадобится ткань, равная ширине перголы и почти в два раза превышающая длину конструкции, чтобы ее было достаточно, чтобы свисать по бокам. Толстая оцинкованная тренировочная проволока придает ткани способность вздуваться и рябить.

04/10

Ярко-красная уличная кушетка с балдахином, сделанная своими руками

Дизайн D9

Чтобы получить курортный вид уличной кушетки с балдахином, возможно, вам придется потратить большие деньги. Но нет, если вы возьметесь за этот полный проект «сделай сам» от Design by D9, который включает в себя цельную скамью и конструкцию с балдахином, в которой находится матрас для двуспальной кровати.

На передней верхней части имеется дополнительный карниз для защиты от комаров, что обеспечивает дополнительный комфорт и уют на открытом воздухе.

05/10

Звездное представление уличных фонарей

Фотосъемка маяка

|

Гофрированный

Никто не делает уличные балдахины своими руками лучше, чем организаторы свадеб и декораторы. Этот потрясающий не является исключением, но его также можно приспособить к собственному двору для вечеринок или просто иметь свой собственный усыпанный звездами оазис на открытом воздухе.

Для пятиконечной звезды требуется пять шестов, пять отрезков дерева для создания звезды и множество перекрывающихся белых огней-сосулек. Чтобы фонари были подняты вверх и лежали ровно, прикрепите степлером едва заметную сетку к деревянной форме звезды и накиньте на нее фонари для устойчивости.

Покрасьте дерево в блестящий серебристый или золотой цвет аэрозольной краской для наружных работ, чтобы придать ему вечерний блеск. Если вам нужно больше тени, наложите немного волнистой ткани над или под источниками света.

06/10

Маленький навес для улицы в винтажном стиле

Karin Lidbeck-Brent

|

Ваш уютный дом

Этот очень простой уличный навес своими руками изготавливается из куска уличной ткани, прикрепленного к четырем деревянным стержням шкафа с помощью люверсов и крючков для чашек.

Но что особенного в этой маркизе, так это то, как установлены стержни. Вместо того, чтобы помещать их прямо в землю, домовладелец использовал красивые старинные кувшины для молока, наполнил их песком для устойчивости и засунул каждый стержень в контейнер.

Для дополнительной устойчивости рамы в колышки, вкопанные в землю, натянута бечевка. Добавьте зелени на крышки кувшинов, чтобы скрыть песок, и у вас получится тень размером с пинту на заднем дворе.

07/10

Красочный детский уличный навес для вечеринки

LASZLO ILYES

|

Wikimedia

Адаптируйте эту забавную и красочную идею для следующего дня рождения вашего ребенка на свежем воздухе или вечеринки в саду. Это идея наружного навеса своими руками, часто используемая для свадебных приемов.

Повесьте зонтики на проволоку или прикрепите к крыше беседки, чтобы создать идеальную тень. Используйте обычные зонтики для более постоянных навесов над обеденным столом на открытом воздухе, так как плохая погода испортит бумагу.

Для вечеринки повесьте изящные бумажные зонтики, которые можно приобрести в различных магазинах, в том числе в магазинах товаров для рукоделия и магазинах свадебных принадлежностей, вверх ногами и задрапируйте их мерцающими белыми огнями, чтобы придать вашему патио эклектичный вид.

Вы также можете адаптировать эту идею и повесить группы бумажных фонариков на деревьях на заднем дворе, в беседке или перголе, чтобы создать такой же красочный эффект навеса.

08/10

Уличный навес из ПВХ своими руками для вечеринок

Miss Party mom

|

Miss Party Mom

Вот еще одна забавная идея для детского уличного навеса своими руками, идеально подходящего для вечеринок или игровых домиков. Этот сделан из трубы ПВХ и ткани.

Это дизайн, любезно предоставленный трудолюбивой мамой, которая умеет обращаться с куском трубы. Используйте его и для взрослой вечеринки в баре. После того, как рамка сделана, вы можете заменить ткань, чтобы она соответствовала любой теме.

09/10

Белый уличный навес Ikea Hack

Peepoo

|

Ikea Hackers

Вы не сможете превзойти Ikea по проходам, заполненным продуктами, которые отлично подходят для повседневного использования, включая этот простой белый навес для перголы. Полотнища штор пришиваются на крючки, которые надеваются на проволоку.

Другие домовладельцы, как известно, покупают полупрозрачные и прочные панели Ikea для защиты пола и прибивают или приклеивают их поверх пергол для отфильтрованного света, создающего идеальное количество тени. (Эти панели также идеально подходят для уединения на террасе или патио.)

10/10

Самодельные уличные навесы для беседки

Из дома в дом

Это может показаться большим проектом, но это только потому, что для изготовления этих уличных навесов своими руками требуются ярды ткани. Такие шторы могут быть изготовлены из холщовой ткани или любой другой ткани, устойчивой к погодным условиям.

Удивительно, но шторы на фото сделаны из плоских листов. Это был самый дешевый вариант, и его было проще сделать и повесить, чем кажется. Просто установите плоские полотна на карнизы, специально предназначенные для наружного использования. Вы также можете использовать трубы из ПВХ, чтобы повесить шторы.

Домовладельцы выбрали пленку, чтобы шторы можно было снять и часто стирать, чтобы они выглядели свежими и воздушными в течение всего сезона.

Самостоятельное строительство навеса » Руководство по самостоятельному строительству деревянного навеса

Распечатать иллюстрированное руководство

В этом примере применения создается деревянный козырек для входной двери. Столярная переносная циркулярная пила HK 85 с различными насадками в основном используется для распиловки древесины. Domino XL используется для изготовления различных соединений.

Обратите внимание: Эти иллюстрированные руководства не предназначены для замены руководств по эксплуатации или инструкций по технике безопасности!

Описание

Изготовление навеса

Деревянный навес защищает входную дверь и значительно подчеркивает характер дома. В зависимости от конструкции и формы навеса крыши, для его создания требуются некоторые базовые знания столярного дела. Этот пример приложения описывает, как обращаться с машинами и использовать их. Требуемая маркировка (разметка) этапов обработки не содержится в этом примере приложения.

Список материалов

  • Материал зависит от типа конструкции и выбирается соответствующим образом
  • Прорези 10 x 10 см используются для основной конструкции
  • Для стропил используется древесина 8 x 12 см
  • Древесина 10 x 16 см используется для вальмовых стропил

Инструменты/принадлежности

Следующие инструменты и принадлежности рекомендуются для использования в этом примере применения:

Подготовка/настройка

  • Маркировка и раскладка древесины для базовой конструкции

    Древесина для карниза порога и двух стоек размечена по чертежу и опирается на козлы.

  • Подготовка переносной циркулярной пилы

    HK 132 используется для резки дерева. Чтобы использовать направляющую в дальнейшем, параллельный боковой упор устанавливается со стороны двигателя, полностью выдвигается и крепится к столу станка. В этом положении можно использовать маркер GC 1000-WA.

  • Установка направляющей

    Направляющая снабжена маркером колеи и разложена.

  • Правильное положение направляющей определяется с помощью калибровочного маркера. В этом случае следует производить разрез под углом 0°. После выравнивания рейку можно зафиксировать струбцинами.

Процедура

  • Резка с помощью HK 132

    Переносная циркулярная пила теперь направляется точно через направляющую через параллельный боковой упор.

    Правильное положение можно проверить по отметке станка. Глубина реза устанавливается на 12,5 см.

  • Резка с помощью HK 132

    Сделайте разрез и повторите процедуру для всех 9Требуются пропилы под углом 0°.

  • Правка с помощью HK 132

    Деревянный карниз порога должен иметь напуски (шириной 10 см), как показано на рисунке. Для их создания HK 132 оснащен устройством для правки. Это позволяет производить выравнивание на глубину до 80 мм. Ширина фрезерования 50 мм. Для более широкой правки машину необходимо соответствующим образом переоборудовать.

  • Выравнивание направляющей

    При использовании правильной головки на HK 132 необходимо, чтобы машина направлялась по направляющей.
    Совет: Угловой упор GC 1000-WA очень хорошо подходит для точного выравнивания рельса.

  • Процесс фрезерования выполняется в два этапа, так как за одну операцию фрезерования можно снять не более 50 мм.

    Поэтому положение для первой операции фрезерования отмечено на отметке 50 мм.

  • Положение направляющей теперь можно выровнять с помощью калибровочного маркера и соответствующим образом зафиксировать.

  • Настройка глубины выравнивания

    Глубину фрезерования необходимо отрегулировать визуально перед фрезерованием паза. Для этого правильная головка опускается до тех пор, пока нож рубанка не встретится с отметкой глубины. Всегда отключайте машину от источника питания при выполнении регулировок.

  • Выполнение фрезерной канавки

    Теперь станок можно подвесить на направляющей через параллельный боковой упор и выполнить фрезерный паз.

  • Совет:

    Чтобы избежать осколков, просверлите линию до фрезерной канавки.

  • Выполнение второй операции маршрутизации

    Для второй операции фрезерования направляющая перемещается в соответствии с предыдущими шагами и выполняется фрезерование паза. Процесс повторяется для любого другого необходимого выравнивания.

  • Соединение внахлест можно очистить с помощью врезного топора или стамески по мере необходимости.

  • Резка стропил

    Следующие шаги описывают, как сделать выемку «птичьим ртом» в стропилах навеса. Для этого древесину раскладывают и выравнивают по разметке.

  • HK 132 оснащен головкой с выемкой «птичий рот», как описано в инструкции по эксплуатации.

  • Установка наклона

    Наклон устанавливается в соответствии с наклоном крыши (здесь 30°).

  • Настройка глубины выреза рта птицы

    Для того, чтобы установить соответствующую глубину канавки для птичьего рта, сначала обратитесь к таблице (на двигателе). В этом случае необходимо вырезать канавку для рта при наклоне крыши 30° (ось Y) и канавку для рта 25 мм (ось X).

    Глубину установки можно прочитать в таблице. В данном случае глубина устанавливается равной 85 мм.

  • Установка параллельного упора

    Обязательно закрепите направляющую для фрезерной канавки. Позже направляющая будет использоваться для направления через установленную параллельную боковую направляющую. Если возможно, ограждение должно быть установлено с правой стороны, чтобы оно лучше поддерживалось. Ограждение должно быть установлено на расстоянии примерно 12–16 см параллельно столу станка.

  • Боковое выравнивание фрезерного станка

    На следующем шаге фрезерный станок должен быть выровнен так, чтобы лезвие предварительного резца птичьего паза располагалось на линии грузила птичьего рта.

  • Крепление направляющей

    Если боковое положение фрезерного станка определено, рельс фиксируется и также фиксируется на том же расстоянии с противоположной стороны.

  • Проведение маршрутизации

    После фиксации направляющей и соответствующей настройки глубины можно выполнить фрезерование паза.

  • Обрезка стропильных головок

    Оголовки стропил обычно обрезаются после того, как были созданы пазы для птичьего рта, чтобы обеспечить достаточную опору для машины и направляющей. Это также может быть обработано по-разному в зависимости от ситуации. В этом примере головка стропила теперь должна быть срезана под углом 60°. Срез делается на спиленной стороне древесины. На этом этапе направляющая выравнивается по трещине 60° с помощью калибровочного маркера и фиксируется соответствующим образом. Диапазон разметки калибра выбирается таким образом, что параллельная боковая направляющая со стороны пильного диска устанавливается на расстоянии 70 мм от станочного стола.

  • Установка параллельного бокового упора для резки стороны реза

    Направляющая устанавливается со стороны пильного диска на расстоянии 70 мм, что позволяет безопасно управлять станком. В этом положении можно использовать вышеупомянутый диапазон маркеров на шкале.

  • Выполнение косого реза

    Примечание: Резка выполняется правильно с помощью калибровочного маркера, в данном случае со стороны пропила («пильный диск слева от линии»)

  • Завершение карнизной части стропил

    Для выполнения реза под прямым углом параллельный боковой упор снова устанавливается со стороны двигателя, и с помощью углового упора выполняется соответствующий пропил.

  • Сверление отверстий в углах врезки для крепления стропил

    Отверстия для необходимого крепления стропил сверлятся после обрезки головок стропил с помощью аккумуляторной дрели и сверла шнека 7–8 мм.

  • Шлифование головок стропил

    Рекомендуется шлифовать оголовки стропил и открытые поверхности сразу после резки. При соединении вместе получается оптимальная и большая опорная поверхность. Быстрого результата можно добиться с помощью ленточной шлифовальной машины (зернистость 80 и 100).

  • Создание косого среза на стропилах

    В этом примере все стропила должны иметь косой срез, чтобы удобно лежать на вальмовых стропилах. Эти вырезы также создаются с помощью HK 132. Для этого все стропила раскладывают, выравнивают и обрезают за один технологический этап с помощью углового упора GC 1000-WA.

  • Резка карнизного среза на вальмовых стропилах

    Вальмовые стропила должны иметь два пропила под углом 45°. Для этого все вальмовые стропила раскладывают, выравнивают и подрезают с помощью углового упора. Сначала угол устанавливается на угловом упоре, а затем выравнивается и фиксируется с помощью калибровочного маркера.

  • Для выполнения пропила снова устанавливается параллельная боковая направляющая со стороны пильного диска на расстоянии 70 мм от станины станка и выполняется пропил. Затем повторите процесс для всех необходимых разрезов.

  • Создание других разрезов

    Горизонтальные карнизные пропилы на вальмовых стропилах и раскосы выполняются, как описано выше, с использованием углового упора.

  • Удаление заусенцев с вальмовых стропил

    Для выполнения необходимого снятия заусенцев с вальмовых стропил (кровельный скос на верхней поверхности) на переносной циркулярной пиле устанавливается соответствующий станочный угол и производится снятие заусенцев с помощью параллельного бокового упора.

  • Выполнение вальмового стропила врубки

    Вальмовые стропила с вырезом «птичий рот» (фрезерование сердцевины) требуют нескольких рабочих операций. Сначала древесные волокна обрезаются с помощью стамески, чтобы потом не расколоть.

  • Выполнение вальмового стропила врубки

    Горизонтальный пропил «птичий рот» можно выполнить с помощью ножовочного станка SSU 200 и направляющей.

  • Выполнение вальмового стропила врубки

    Для разрезов в задней части паза птичьего рта беспроводной осциллятор оснащен длинным лезвием, и паза птичьего рта может быть обработана.

  • Шлифование предварительно распиленной древесины

    Вся древесина может быть отшлифована после резки. Быстрого результата можно добиться с помощью ленточной шлифовальной машины (зернистость 80–100)

  • Все кромки теперь обрабатываются с помощью краевого маршрутизатора. В этом случае используется фреза для снятия фаски под углом 45°. Краевой фрезер настоятельно рекомендуется при обработке области головки стропила, так как он не может опрокинуться через небольшое отверстие скамьи.

  • Стык между стойками и карнизом порога

    Domino XL используется для соединения каждой стойки с деревянным порогом. Две костяшки размером 14 x 100 мм используются для каждой, чтобы зафиксировать положение и облегчить установку.

  • Стык между стойками и карнизом порога

    Первую фрезеровочную канавку необходимо выполнить на расстоянии 30 мм от края. Это можно удобно прочитать, используя шкалу и расположенную соответствующим образом разводку домино. Внимание: Установите соответствующую глубину трассировки.

  • Стык между стойками и карнизом порога

    Положение второго фрезерного паза устанавливается стопорными штифтами. В этом случае используется первый контакт. Процесс повторяется для подоконников и стоек.

  • Соединение между раскосами и порогами

    Чтобы установить два стержня-домино, сначала необходимо установить скобу в правильное положение, а затем сделать две отметки осей. Здесь дюбели вставляются в распорку и стойку.

  • Соединение между раскосами и порогами

    Фрезерный станок Domino устанавливается на маркировку осей и фрезеруются две канавки.

  • Соединение между раскосами и порогами

    Выполняются соответствующие фрезерные канавки и создается соединение (фиксация положения) двух компонентов.

  • Сборка

    После того, как все шпоночные соединения созданы, можно вставить необходимые винты с помощью аккумуляторной дрели или ударного шуруповерта. Перед окончательной сборкой купола рекомендуется выполнить пробную сборку.

  • Шлифование конструкции

    Также может потребоваться отшлифовать переходы. Это шлифование можно быстро выполнить с помощью ROTEX. Используя функцию грубого шлифования, можно добиться высокой скорости съема материала, что может быть очень полезно при шлифовании торцевого зерна. После грубой шлифовки переключитесь на функцию шлифования, чтобы добиться оптимального результата поверхности.

  • Сборка

    Для сборки сначала стойки крепятся к уже собранным раскосам. Для окончательной сборки необходимо выбрать соответствующие крепежные детали в зависимости от основания. В этом случае может потребоваться сверление дополнительных отверстий. Затем можно вставить и закрепить деревянный карниз порога, примыкающий к стене. Дюбель Domino упрощает сборку, а соединение сразу устанавливается.

  • Сборка

    Затем можно собрать оставшуюся часть дерева порога. Иногда стропила могут быть предварительно собраны, и вся сборка может быть просто смонтирована и соответствующим образом закреплена.

  • Сборка

    Прикрепите остальные нарожные стропила с помощью соответствующих винтов. Это можно сделать удобно и без отдачи с помощью аккумуляторного ударного шуруповерта.

  • Окончательное шлифование

    Аккумуляторная шлифовальная машина идеально подходит для небольших шлифовальных работ после сборки в месте назначения. Здесь аккумуляторная шлифовальная машина Delta используется для шлифовки небольших грязных пятен или пятен, следов или других дефектов.

  • Конечные результаты

    Получился самодельный деревянный навес. Создать его просто с помощью правильного инструмента. После резки и пробной сборки ничто не мешает сборке в месте назначения.

  1. Наши иллюстрированные руководства и результаты работы представляют собой задокументированные этапы работы, которые мы выполнили на практике. Это отдельные примеры, и они не гарантируют и не обещают, что пользователи получат такие же результаты. Результаты будут зависеть от опыта и навыков пользователя, а также от используемого материала. Иллюстрированные руководства не заменяют каких-либо руководств по эксплуатации и/или инструкций по технике безопасности Festool. Исключается ответственность за обеспечение того, чтобы информация, инструкции и приложения не содержали дефектов содержания и дефектов названия, в частности, в отношении отсутствия дефектов, правильности, свободы от прав интеллектуальной собственности и авторских прав третьих лиц, полноты и пригодности для цели.

Leave a Reply

Ваш адрес email не будет опубликован. Обязательные поля помечены *
