Односкатная крыша для гаража своими руками: Как сделать односкатную крышу для гаража своими руками — устройство и схемы (фото, видео)

Как сделать односкатную крышу гаража своими руками, как продумать проект и конструкцию, примеры на фото и видео

Содержание статьи:

1. Правила выполнения монтажа крыши
2. Полезные рекомендации
3. Мауэрлат для односкатной крыши гаража
4. Особенности создания односкатной кровли
5. Технология установки стропил
6. Огнезащита стропильной системы гаражей

Самым простым решением при создании кровли считается проект гаража с односкатной крышей, как на фото. Благодаря несложной конструкции стропильной системы – балки в данном случае опираются на стены постройки. Угол наклона ската при этом обычно равен 50-60 градусов. Его обеспечивает разница в высоте подпорок.

Правила выполнения монтажа крыши

Строительство односкатной крыши начинают с установки системы стропил, на которую ляжет основная нагрузка в процессе эксплуатации. Ее прочность и надежность позволит прослужить кровельному покрытию длительный период. Этот ответственный этап работ по возведению гаража вполне можно сделать самостоятельно, если внимательно изучить информацию, которая имеется в специальной литературе и в Интернете.

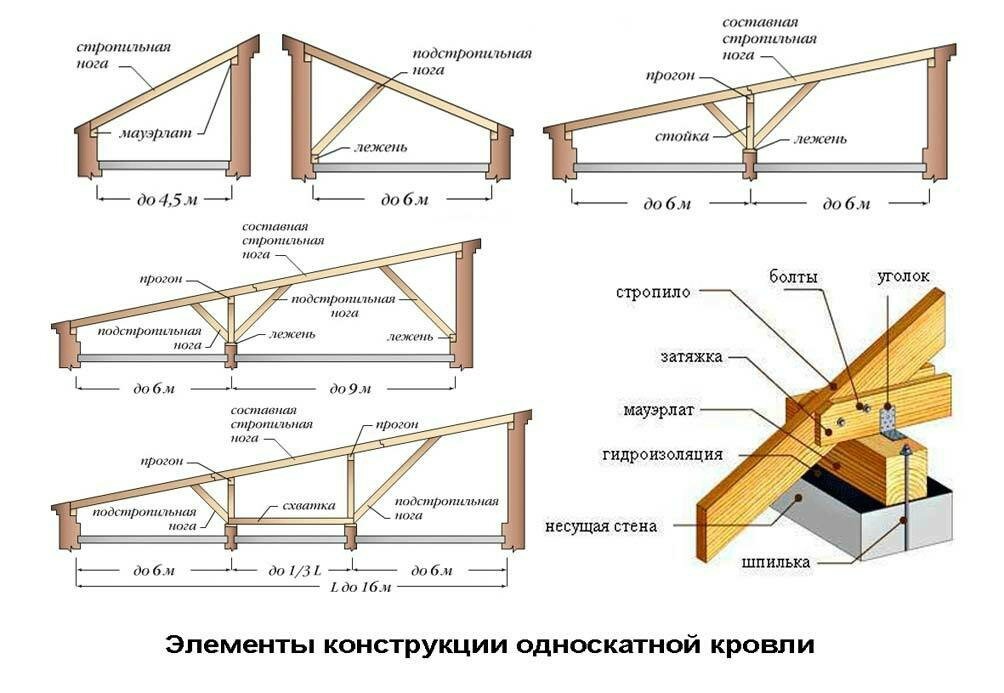

Особое внимание следует уделить схеме соединения отдельных элементов стропильной конструкции, поскольку от этого зависит ее долговечность. Крыша односкатная для гаража своими руками может стать первым объектом в освоении полезных навыков выполнения работ, связанных со строительством и ремонтом.

Система стропил является основой каркаса будущей кровли, ей предстоит отражать неблагоприятные внешние воздействия и сопротивляться сильным ветровым нагрузкам. Одним из основных элементов такой конструкции считаются стропильные ноги, которые упираются своими концами в построенную «коробку» гаража. Для их изготовления используют древесину хвойных пород деревьев. Затем ее до того, как сделать односкатную крышу гаража, тщательно просушивают (в итоге влажность материала не должна превышать 20%), после чего обрабатывают антисептическими средствами и противопожарной пропиткой.

Остальные составляющие элементы стропильной системы относятся к вспомогательным деталям и необходимы для ее полноценного функционирования:

• перемычки – соединяют балки стропил для обеспечения дополнительной жесткости;
• дополнительные подпорки – их монтаж требуется при создании стропильной конструкции для объемных крыш, они защищают от прогибов длинные ноги балок;
• обрешетка из тонких деревянных брусков – нужна для качественного крепления материалов перекрытия на поверхности кровли, устанавливается перпендикулярно стропилам (читайте также: «Как перекрыть гараж — материалы»).

Технология установки стропил, когда выполняется крыша односкатная для гаража своими руками, отличается простотой, поскольку каркас для таких построек по своей конструкции несложен. Но ещё до того, как построить каркасный гараж, необходимо ознакомиться с рекомендациями специалистов.

Полезные рекомендации

В большинстве случаев владельцев недвижимости волнует проблема создания для гаража односкатной крыши по минимальной стоимости. Сэкономить на постройке позволяет разумный подход к проведению работ.

Особенности создания односкатных кровель заключаются в следующем:

• Поскольку прочность конструкции напрямую зависит от расстояния между несущими стенами, которое предусматривают проекты гаражей с односкатной крышей, то при промежутке менее 4,5 метров не потребуется монтаж дополнительных опор. В таком случае между двух стоек прокладывают балки. При большем расстоянии без дополнительных подпорок не обойтись.

• При возведении стен гаража из кирпича одну делают выше другой. При расчете угла наклона односкатной крыши учитывают то обстоятельство, что он не может составлять менее 25 градусов. Его высчитывают, исходя из расстояния, имеющегося между несущими противоположными стенами, и разницы в их высоте.
• При выборе угла наклона равном 25 градусам каждый метр расстояния между противоположными несущими опорными элементами добавляет высоте второй стены 300 миллиметров. Например, при расстоянии, составляющем 4 метра, величина прироста одной из стен будет 300х4 = 1200 (миллиметров). Таким образом, одна стена должна превышать другую на 1,2 метра.

Мауэрлат для односкатной крыши гаража

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Правила создания односкатных кровель предполагают наличие основания для монтажа стропильной системы, для этого по периметру уже возведенных стен крепят балки, металлические или деревянные (мауэрлат). Этот элемент необходим для равномерного распределения нагрузки на конструкцию крыши, она передается по всей стене постройки от ног стропил.

Его делают на подготовленный армированный пояс. В ряде случаев, когда постройка имеет небольшие размеры, а крыша не слишком тяжелая, мауэрлат допускается крепить только на две стены, без армирования. Также мауэрлат служит для скрепления крыши и гаража.

Особенности создания односкатной кровли

1. Строительство начинают с монтажа мауэрлата. Для этого берут деревянную балку 200х100 миллиметров. Через каждые 500 миллиметров на ней сверху просверливают отверстия для крепления анкеров диаметром 24 миллиметра и длиной болта, равной 300 миллиметров. Эти отверстия делают с учетом того, что частично анкерный болт будет крепиться в балке и одновременно располагаться в стене. Балки необходимо закреплять по всем углам. Чтобы конструкция односкатной крыши для гаража держалась прочно, дополнительно в отверстия под анкер заливают специальный строительный клей. Читайте также: «Как сделать крышу гаража своими руками – инструкция по монтажу двухскатной кровли».

2. После установки мауэрлата готовят стропила и располагают их на нем между несущими стенами, находящимися одна напротив другой. В стропильных балках вырезают двойные зубья, которые будут помещать в подготовленные отверстия в мауэрлате.
3. Каждое стропило монтируют с шагом 60-70 сантиметров в порядке очередности, скрепляя его металлическим хомутом и болтом, который соединит стропильную ногу и мауэрлат. Стропила заготавливают в необходимом количестве до того, как сделать односкатную крышу гаража и обрабатывают антисептическим составом.

Технология установки стропил

Технология установки стропил на балки, расположенные на верхней плоскости подпорных стен, предполагает, что:

• мауэрлат всегда жестко закрепляют на стене при помощи анкерных крепежных изделий;
• используемые балки должны соответствовать толщине стен;
• нередко для создания опор стропил задействуют 60-70-сантиметровые бруски, а имеющиеся между ними пустоты заполняют материалом, из которого возводилась «коробка» гаража;
• прежде чем установить стропила (подпорные балки), рабочую поверхность основания выравнивают и гидроизолируют, для чего применяют рубероид или битумную смазку;

• во время монтажа мауэрлата требуется постоянный контроль над горизонтальным расположением его поверхности;
• после завершения установки основания для закрепления стропильной системы односкатной крыши на балках производят отметки мест вхождения стропил и под них вырезают гнезда;
• подготовленные пазы обрабатывают специальными защитными средствами;
• стропила помещают в гнезда таким образом, чтобы их концы выступали примерно на 40 сантиметров из мауэрлата. Их крепят к балке при помощи анкерных болтов и скоб, для прочности соединяя оба элемента медной проволокой;
• дополнительные опоры устанавливают в обязательном порядке, если длина балок превышает 4,5 метра;
• обрешетку для монтажа кровельного материала выполняют из тонких брусков сверху гидроизоляции перпендикулярно несущей системе. Ее делают сплошной или разреженной. В зависимости от тяжести материала для кровли обрешетка бывает однослойной или двухслойной (прочитайте: «Как сделать крышу гаража: обустройство и монтаж»).

Устройство обрешетки для односкатной крыши гаража, подробнее на видео:

Огнезащита стропильной системы гаражей

Зная, как построить крышу гаража односкатную, ее можно сделать прочной и долговечной самостоятельно, не прибегая к услугам специалистов. Но не всегда хозяева частных домовладений уделяют должное внимание пожарной безопасности построек. В то же самое время стропильные конструкции по причине возможного возгорания необходимо обрабатывать огнезащитными средствами. Читайте также: «Как сделать односкатную крышу на гараже – правила и последовательность монтажа».

Современные сертифицированные составы обладают одновременно способностью предотвращать воспламенение и выполняют функцию биозащиты. Их условно подразделяют на огнезащитные покрытия и пропиточные составы. Первые средства способны изменить вид деревянного элемента, их обычно применяют для обработки непросматриваемых деталей конструкций. В свою очередь пропитки используют в тех случаях, когда требуется сохранить декоративные свойства древесины.

Для удобства их использования пропитки, не имеющие цвета, колеруют перед их применением и, таким образом, появляется возможность отличить уже обработанную поверхность от той, что еще не подверглась обработке. Экономить на средствах для противопожарной безопасности гаражных построек специалисты настоятельно не рекомендуют. Прочтите также: «Проект дома с односкатной крышей: варианты».

пошаговое строительство односкатной кровли своими руками, как правильно построить на пристроенном каркасном гараже, устройство плоской крыши, фото-материалы

В статье пойдет речь об односкатной крыше гаража своими руками. Односкатная крыша гаража у дома отличается надежностью, простотой монтажа и низкой ценой.

Для кровли используют множество стройматериалов – рулонные материалы (например, рубероид или современные аналоги), шифер, профнастил, черепицу. Каждый из них имеет свои плюсы и минусы.

Содержание

• Как сделать крышу на гараже: общая информация
• Монтаж
• org/ListItem»> Шифер
• Профнастил
• Мягкая кровля
• Заключение
• Полезное видео

Особое внимание в устройстве крыши гаража необходимо уделить углу наклона. На наклон влияет тип материала, погодные условия. Обильные осадки (особенно снег) обуславливают создание односкатной крыши с большим углом.

Чтобы произвести расчёты, придется использовать тригонометрические формулы. Задачу можно упростить, если воспользоваться готовыми программами и калькуляторами. Давайте узнаем, как сделать односкатную крышу на гараже и как выглядит крыша гаража пристроенного к дому.

Односкатная крыша для гаража приобрела популярность среди автовладельцев за счёт простоты и экономичности. Создание односкатной кровли потребует скромных навыков и недорогих материалов. Но при этом конструкция выйдет прочной, надежно прослужит вам длительное время.

Также большим достоинством является короткий срок монтажа. Все это делает односкатку оптимальным решением для гаража.

Как сделать крышу гаража своими руками? Самым главным в устройстве односкатной крыши гаража своими руками будет стропильная система. Она принимает и распределяет большую часть веса, передает его на мауэрлат.

Не менее важны обрешетки. Обрешетки будут служить опорой для креплений кровельного покрытия. Завершающий элемент – внешний слой, само кровельное покрытие. Помимо этого, нельзя забывать о гидроизоляции и теплоизоляции.

Односкатная крыша гаража — фото:

Для гаража с плоской крышей производители предлагают широкий ассортимент материалов для кровли:

1. Шифер – обладает хорошим внешним видом, его относительно легко смонтировать. Срок службы составляет 35-40 лет;
2. Черепица – лучше всего подойдет для создания кровли на средних/больших гаражах;
3. Профнастил – низкая цена, достаточно надежный вариант;
4. Мягкие материалы – рулонные стройматериалы отличаются низкой стоимостью. Срок службы современных материалов составляет 30-40 лет. У рубероида значительно меньше – 10-15 лет.

Угол наклона плоской крыши для гаража зависит от нескольких факторов. Первый – тип материала. У рубероида самый низкий угол наклона – 5-10 градусов. У шифера и черепицы больше – 20 и 30 градусов соответственно.

Второй фактор – климат. Чтобы определить необходимый угол наклона, нужно знать среднюю силу ветра, количество осадков. Например, если гараж будет подвергаться воздействию сильного ветра, крышу следует делать с меньшим углом, более пологой.

Обратите внимание, что угол и прочность конструкции находятся в обратной зависимости. Компенсировать утрату прочности будет нужно специальными подпорками и другими конструкционными решениями.

Как делать крышу гаража? Нужно начать с расчёта. В практическом плане угол наклона будет показывать разницу в высоте стен. То есть насколько одна стена постройки выше другой. Для обычного, одноместного гаража подойдет разница в 40-60 сантиметров. Крыша выйдет прочной и надежной. Чтобы произвести расчёты, используют тригонометрические уравнения.

Разница высот:

РВ = ДС х tgA, где

РВ – Разница высот;

ДС – отвечает за длину стены гаража;

tg A – тангенс угла A, угол A является углом наклона кровли, который вы себе наметили.

Стропильная нога:

СН = РВ х sin A, где

СН – размер стропильной ноги;

sin A – синус угла наклона кровли;

РВ – разница высот, её получают из прошлой формулы.

Для расчётов можно использовать специальные программы и калькуляторы, необязательно делать всё вручную.

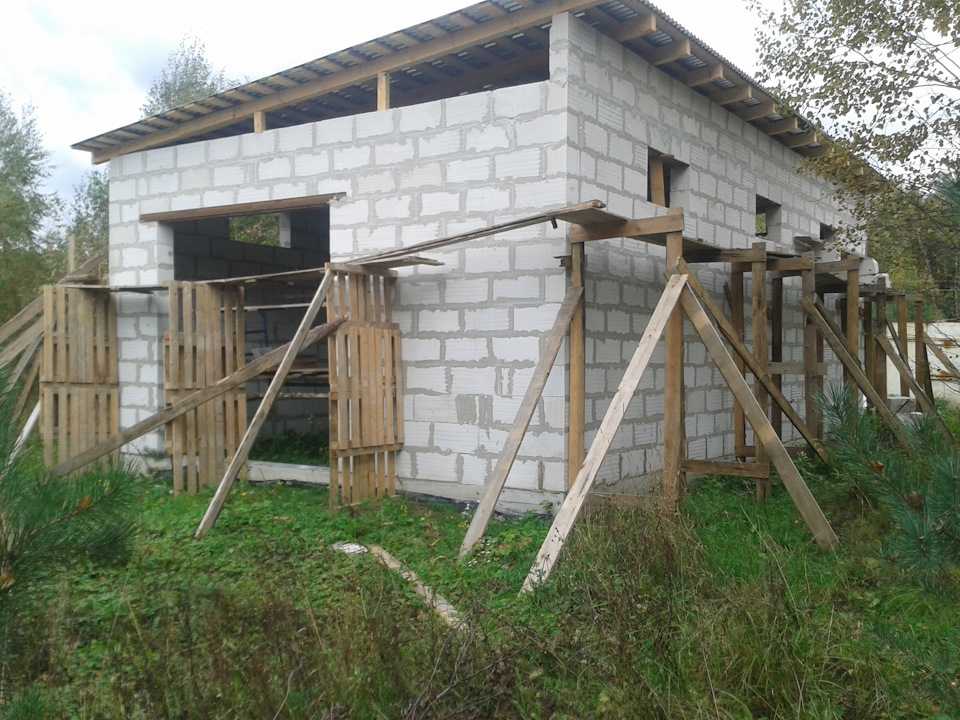

Сделанный своими руками каркасный гараж с односкатной крышей — фото:

Монтаж

Односкатная крыша своими руками для гаража — пошагово:

1. Первый этап в постройке плоской крыши гаража – создание мауэрлата. Назначение конструкции – равномерное распределение массы от стропильной системы на стены гаража. Иными словами, мауэрлат будет основанием для стропильной системы.

Мауэрлат представляет собой два деревянных бруса или две балки из металла, которые устанавливают на внешней границе стен. Балки укладывают на разной высоте, чтобы добиться желаемого угла наклона. Крепеж осуществляется с помощью анкерных болтов и скоб.

2. После мауэрлата можно приступать к стропилам. Стропила крепят, используя металлические скобы и гвозди на обеих сторонах. Для крепления на бетон используют анкерные болты. Балки обычно укладывают с шагом в 70-80 сантиметров и под углом в 90 градусов. Стропила должны выступать за мауэрлат на 30-40 сантиметров. Выступающие концы по окончанию всех работ будут обеспечивать защиту от дождя.
3. Теперь настает очередь обрешетки. Её основная задача – усиление конструкции для укладки кровли. В зависимости от материала кровли выбирают подходящий тип обрешетки. Для рулонных стройматериалов обрешетку делают сплошной. Обрешетку необходимо крепить перпендикулярно стропилам.

Материалом может быть обрезная, необрезная доска, брус. Необрезная доска является более предпочтительной вследствие низкой цены. Но её будет необходимо своими руками очистить от коры, произвести ошкуривание. Чтобы полностью закончить с обрешеткой, следует позаботиться о гидроизоляции крыши гаража.

Самый дешевый материал – рубероид. Рулоны укладывают снизу вверх. Рубероидные рулоны должны идти внахлест, с запасом в несколько сантиметров (5-10 будет достаточно). Для крепления используют гвозди из нержавейки или скобы. Вместо рубероида можно использовать современные материалы, например, полимерную плёнку, но конечная цена крыши возрастет от этого. Плёнку укладывают аналогичным образом.

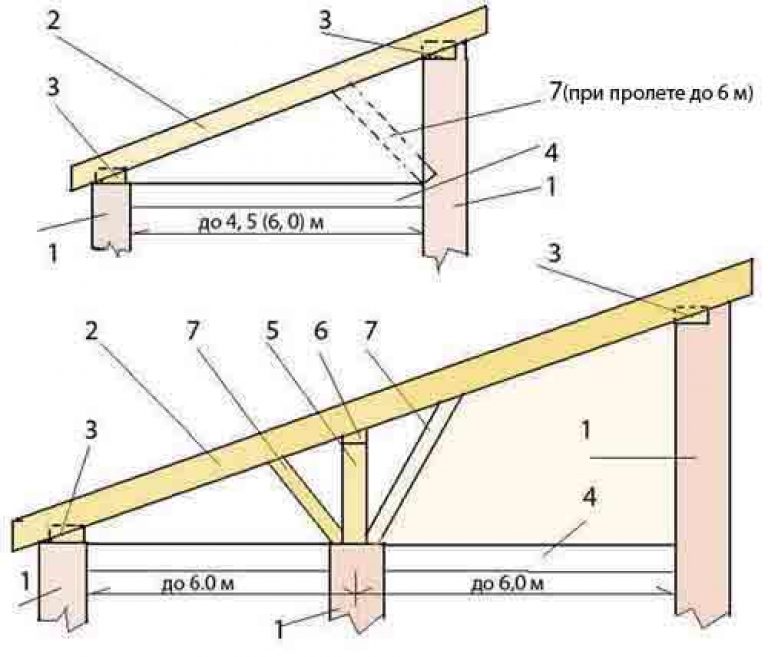

Схема крыши гаража своими руками:


4. Последний этап в строительстве крыши гаража – выбор кровельного материала и его укладка. Рассмотрим некоторые распространенные варианты.

Шифер

Как сделать крышу на гараж? Укладку шифера необходимо начинать снизу. Настилают материал рядами, верхние листы накладываются на нижние, и частично прикрывают их. Если в одном месте пересекаются четыре шиферных листа, для крепления применяют специальные гвозди. На кромке крыши кровельный материал прибивают парой гвоздей.

Чтобы снизить влияние ветра, используют ветровую доску. Её укладывают на стропильные лаги, доска будет обеспечивать некоторую защиту от сильных порывов ветра. Плюсом шифера является его низкая цена и долговечность (30-40 лет). Угол наклона составляет 20 градусов.

Профнастил

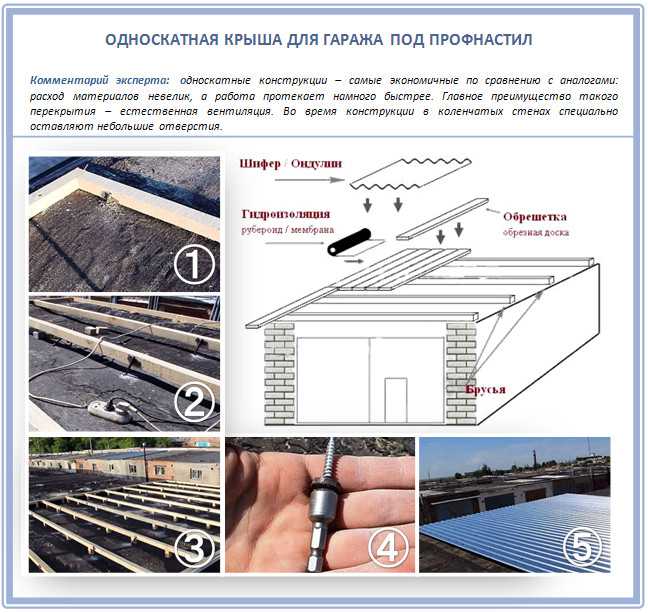

Как сделать крышу гаража односкатную? С помощью профнастила — недорогого кровельного материала. Угол наклона составляет 20-40 градусов. Но угол больше 25-30 градусов должен быть выбран обоснованно, так как пострадает прочность конструкции. Основанием для такого решения могут быть обильные осадки (в особенности снег) в вашем регионе.

Укладку материала начинают с нижнего угла. Нельзя забывать о выравнивании профнастила, ориентиром для этого будет служить планка карниза.

Необходимо строго придерживаться выбранного размера нахлёста. Размер напрямую зависит от угла наклона кровли. Чем больше угол, тем меньший нахлёст будет нужен.

При кровли крыши пристроенного гаража, листы из профнастила крепят саморезами. Особое внимание следует уделить торцу конструкции. На этом участке саморезы крепят ко всем балкам. Не экономьте на саморезах, используйте стандартное количество, иначе пострадает надежность крыши.

Для монтажа вам потребуется простой инструмент – электропила, электродрель, шуруповерт.

Подробнее о том, как своими руками покрыть крышу гаража профнастилом читайте в статье.

Гараж своими руками с односкатной крышей:

Мягкая кровля

К мягкой кровле крыши гаража относят множество стройматериалов. Мягкие материалы не укладывают под большим углом, максимум – 10-15 градусов. Самый дешевый и распространенный – рубероид.

Как правильно сделать крышу на гараже? Чтобы начать укладку, необходимо подготовить крышу, очистить её поверхность от сора, дать ей хорошо просушиться. Подготовка нужна и самому рубероиду – за пару дней до начала работ его раскрывают, дают отлежаться. Затем на крышу наносят грунтовку, которая уберет трещины и просветы.

После этого на рулоны наносят мастику (холодную или же горячую). Рулоны рубероида следует укладывать внахлест, слоями. Верхний слой обязательно имеет защитную посыпку. Выступающие края подворачивают и крепят гвоздями.

Современные рулонные материалы отличаются повышенным сроком службы и улучшенным характеристиками, но процесс укладки в целом схож с рубероидом.

Подробнее о том, как своими руками покрыть крышу гаража рубероидом и другими рулонными материалами читайте здесь.

Сделанная своими руками крышу для гаража — фото:

Заключение

Как построить крышу на гараже? Первым шагом в постройке односкатной крыши является создание мауэрлата. Мауэрлат распределяет вес от крыши на стены гаража. Затем переходят к стропильной системе.

Выступ балок должен составлять около 30-40 сантиметров. Концы будут защищать гараж от попадания осадков во внутреннее помещение. Шаг укладки – 70-80 сантиметров. Следующий этапом будет обрешетка.

Обрешетка для мягких, рулонных материалов должна быть сплошной. Для шифера и профнастила это не обязательно. Обрешетку крепят перпендикулярно к стропилам. После этого необходимо заняться гидроизоляцией обрешетки.

Для гидроизоляции хорошо подойдет рубероид. Он дешевый и простой в укладке. Вместо рубероида можно использовать пленку, её укладывают аналогично. Затем укладывают внешний слой крыши.

Полезное видео

Как спланировать и построить односкатную крышу

Как спланировать и построить односкатную крышу

Фото: Westend61 / Adobe Stock

Если у вас есть инструменты и время, у нас есть ваша спина

Получите предложения от до 3 профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Если вам нужно безопасное сухое место для ваших инструментов или место для хранения игрушек на открытом воздухе, навес может предоставить вам необходимое убежище. Но каждый сарай нуждается в прочной крыше, чтобы обеспечить эту защиту. Знание того, как построить односкатную крышу, необходимо, если вы планируете построить новый сарай или заменить поврежденную односкатную крышу. Но прежде чем приступить к этому проекту «сделай сам», важно заранее спланировать и знать, какой тип навеса на крыше вы хотите построить. Читайте дальше, чтобы узнать, как построить односкатную крышу от начала до конца.

Типы односкатных крыш

Фото: oceane2508 / Adobe Stock

Односкатная крыша — это больше, чем кажется на первый взгляд. Крыша должна выдерживать ветер, бурю и снег. Для этого он должен иметь правильное сочетание кровельных материалов, крутизны, подстилающего слоя и формы. Форма крыши вашего сарая часто больше связана с функциональностью, чем с внешним видом. Вот посмотрите на различные типы односкатных крыш.

Двускатная крыша

Двускатная крыша является наиболее популярным видом односкатной крыши. Он состоит из двух равных склонов, которые встречаются посередине и образуют хребет или вершину. Открытые треугольные концы сарая являются фронтонами.

Односкатная крыша

Односкатная крыша представляет собой крышу с одним скатом, которая простирается от одной высокой стены на одной стороне сарая до другой, более низкой стороны. Односкатная крыша — это общий термин, который относится либо к крыше с уклоном более 45 градусов, либо к односкатной крыше, которая не такая крутая.

Вальмовая крыша

Вальмовая крыша известна как популярная особенность амбаров. Подобно двускатной крыше, они имеют равные плоскости с обеих сторон. Однако вальмовая крыша содержит дополнительный, более крутой скат под фронтонной частью крыши.

Крыша из солончака

Крыша из солончака похожа на двускатную, за исключением того, что одна плоскость крыши значительно длиннее другой и опирается на более короткую стену, чем противоположная.

Шатровая крыша

Шатровая крыша представляет собой двускатную крышу с двумя дополнительными скатами, заменяющими фронтоны. Вальмовая крыша состоит из двух пар равных треугольников плоскости крыши, которые встречаются посередине, образуя верхний гребень и четыре других нисходящих гребня в углах крыши.

Бедро на фронтоне

Шатровые крыши редко встречаются в конструкции односкатных крыш, хотя иногда вы можете их увидеть. Этот стиль крыши был популярен в домах с начала до середины 1900-х годов. Шатровая крыша состоит из нижнего фронтона и верхней вальмовой крыши и выглядит так, как будто кто-то строил двускатную крышу, но передумал и выбрал вальмовую крышу сверху.

Подготовка к строительству односкатной крыши

Фото: Milles Studio / Stocksy / Adobe Stock

Прежде чем приступить к строительному проекту, ваш муниципалитет, скорее всего, потребует от вас получить разрешение на строительство. На навесы распространяются правила, касающиеся того, где вы можете разместить их на своей территории, ограничений по высоте, требований к основанию или плите, а также механических соображений.

1. Кровельный материал — это общий термин для покрытия вашей крыши. Для наших целей под кровельными материалами подразумеваются черепица, рулонная кровля или металлические кровельные панели.

2. Подложка устанавливается непосредственно под черепицу или другой кровельный материал и обеспечивает второй уровень защиты сарая и его содержимого.

3. Настил или настил крыши – это плоские деревянные панели, которые крепятся к стропилам и составляют основную поверхность крыши.

4. Стропила для навесов представляют собой опоры 2×4 или 2×6, которые опираются на угол крыши и поддерживают обшивку.

5. Фермы объединяют стропила с нижним поясом из дерева. Сборка стропильных ферм происходит перед установкой поверх стен сарая.

6. Конек — это место, где две плоскости крыши встречаются и образуют вершину.

7. Капельница и бордюр закрывают нижний передний край стропил непосредственно под крышей и на внешнем конце карниза и скоса, которые представляют собой наклонные края двускатной крыши.

8. Софиты могут относиться к расположению или материалу. Софит находится под карнизом крыши и простирается от фасции до стены сарая.

9. Birdsmouth представляет собой особый треугольный вырез в стропиле, который обеспечивает место для опоры стропил или ферм на стене сарая.

10. Защита от птиц устанавливается между стропилами поверх стены сарая. Он заполняет пустоту между настилом крыши и верхней частью стены. Установка защиты от птиц может не потребоваться, если присутствуют сплошные панели софита.

Как построить односкатную крышу

Фото: Лиза Ф. Янг / Adobe Stock

Чтобы построить односкатную крышу, нужно выполнить несколько шагов и немного посчитать. Не торопясь с планированием и измерением, вы впоследствии сэкономите массу усилий по исправлению ошибок.

Планируйте свою крышу

Каждая хорошая крыша начинается с плана.

1. Точно измерьте длину и ширину сарая.

2. Выберите стиль крыши. Помните, что односкатные и солончаковые крыши подходят только для навесов с высокой и короткой стороной.

3. Выберите наклон или уклон крыши. Шаг относится к крутизне крыши и представляет собой соотношение. Шаг 6:12 означает, что крыша поднимается на шесть дюймов на каждый горизонтальный фут и создает угол в 45 градусов.

4. Выберите тип кровельного материала. Для крыш с уклоном менее 3:12 вам необходимо установить мембранную крышу вместо черепицы или другого материала.

5. На верхней пластине стены сарая отметьте расположение стропил или ферм через каждые 16 дюймов по центру.

Каркас односкатной крыши

Для каркаса односкатной крыши требуется 2×4, если вы строите фермы, и 2×4 или 2×6 для стропил, в зависимости от того, насколько прочной должна быть крыша, чтобы противостоять снегу или сильному ветру. Хотя вы можете выбрать стропильный каркас для любого стиля крыши, стропильный каркас проще и быстрее. Для односкатных и вальмовых крыш выбирайте стропильный каркас для простоты.

Каркас стропил

1. Для односкатных крыш обрежьте стропила по ширине навеса плюс выступающие части карниза.

2. Для вальмовых крыш рассчитайте длину каждого стропила между коньковой доской и верхней пластиной стены и добавьте величину нависания карниза.

3. Вырежьте птичьи патрубки на карнизе стропил, где они будут опираться на верхнюю пластину. С помощью угольника и электролобзика сделайте вырез, соответствующий уклону крыши.

4. Установите первые несколько стропил для поддержки коньковой доски. Затем продолжайте, пока не закончатся две длинные стороны.

5. Повторите процедуру обрезки и установки стропил для вальмовых концов крыши, устанавливая вальмовую коньковую доску от каждого верхнего угла стены до коньковой доски крыши.

Каркас фермы

1. Используйте измерение ширины навеса для определения длины нижнего пояса фермы.

2. Рассчитайте длину стропильных досок в зависимости от выбранного стиля крыши.

3. Решите, будете ли вы устанавливать фермы с прорезями или без них. Обычно пропускают птичьи пасти и просто укладывают нижний пояс на размер общей ширины сарая.

4. Обрежьте нижние пояса и стропила. Не забудьте добавить свес к стропилам для карниза.

5. Вырежьте из фанеры по шесть косынок для каждой фермы, которые будут использоваться для скрепления всех частей.

6. Разложите первую ферму на земле и закрепите места пересечения с помощью трех косынок и соответствующих гвоздей.

7. Переверните ферму и установите остальные три косынки прямо напротив первых трех.

8. Проверьте установку фермы на навесе.

9. Повторяйте описанные выше шаги для каждой фермы, пока у вас не будет достаточно, чтобы покрыть крышу.

Установка ферм

Для установки ферм необходим помощник.

1. Поднимите первую ферму на место на одном из концов фронтона и попросите одного человека поддержать ее в вертикальном положении.

2. Используйте гвозди 16D, не менее двух с каждой стороны фермы, чтобы прибить ее к верхней части стены.

3. Поддержите первую ферму, прибив 2×4 сверху фермы к стенной стойке.

4. Повторите первые два шага для установки следующей фермы.

5. Временно прикрепите вторую ферму к предыдущей с помощью 2×4 для поддержки. Прибейте пиломатериал к нижней стороне стропил.

6. Повторяйте шаги 4 и 5, пока все фермы не будут на месте.

7. Прибейте «крысиную дорожку» на верхнем крае нижних поясов. Крысиный прогон представляет собой серию длинных 2×4, которые соединяют нижние пояса ферм вместе и простираются от одного конца фронтона до другого.

Установка настила крыши

Каждая крыша нуждается в настиле. Вот как его правильно установить.

1. Целые листы ориентированно-стружечной плиты (OSB) или фанеры для настила крыши прибейте к вершинам стропил, начиная снизу.

2. Расположите стыки настила крыши в шахматном порядке. Другими словами, не устанавливайте два последовательных ряда настила так, чтобы их концы упирались в одно и то же стропило. Оставьте зазор в четверть дюйма между листами, чтобы дать им немного места для расширения в случае, если они впитают влагу.

3. Установите кровельные зажимы между панелями настила, если их использование требуется местными нормами.

4. Вырежьте и установите куски OSB или фанеры, чтобы заполнить оставшиеся пустоты.

Отделка Детали обрамления

Осталось завершить несколько деталей перед большой отделкой.

1. Установите деревянную бордюрную доску по периметру карниза.

2. Установите металлическую или виниловую облицовку и водослив по периметру крыши.

3. Установите софит из металла, винила или фанеры под карнизом между панелью и навесом.

4. Если вы пропустите установку софита, установите блокировку от птиц, чтобы заполнить пустоту между настилом крыши и стеной навеса между стропилами. Просто отрежьте кусок 2х4 и закрепите его гвоздями. Также имейте в виду, что гвозди от вашей установки на крыше будут проникать в настил, делая их видимыми. По нормам гвозди должны проходить сквозь настил.

Установка кровельных материалов

Черепица, рулонная кровля, гофрированный металл, гофрированный пластик или мембрана являются типичными кровельными материалами для навесов. Следуйте инструкциям производителя по установке рулонной, металлической, пластиковой или черепичной кровли.

Для навесов обычно выбирают черепичную крышу. Вот основные шаги, которые необходимо предпринять для установки односкатной крыши из гонта:

1. Установите защиту от льда и воды или подложку из войлочной бумаги.

2. Установите начальную полосу гонта вдоль нижних краев крыши и вверх по скатам. Убедитесь, что первый ряд края гонта смещен от начального ряда не менее чем на 3 дюйма. Они не должны совпадать, иначе через шов будет течь вода.

3. Установите отдельные гонты, используя от четырех до шести гвоздей. Поместите гвозди ближе всего к краю примерно в двух дюймах от каждого конца гонта.

4. Расположите швы в каждом последующем ряду гонтов на расстоянии не менее трех дюймов друг от друга.

5. Используйте перчатки, линейку и острый универсальный нож, чтобы обрезать черепицу по краям крыши.

6. Когда вы достигнете верхней части каждой плоскости крыши, обрежьте последний ряд черепицы, чтобы он соответствовал размеру.

7. Завершите крышу сарая, следуя инструкциям производителя по установке коньковой черепицы.

8. Покройте любые открытые крепежные детали на крыше кровельным герметиком для предотвращения коррозии и окисления.

Как ухаживать за односкатной крышей

Обслуживание односкатной крыши аналогично основному обслуживанию крыши вашего дома . Вы должны регулярно проверять свою односкатную крышу, особенно после сильных штормов и сильных ветров. Если вы заметили мусор на крыше сарая, немедленно уберите его. Если вы заметили какое-либо повреждение, отремонтируйте его как можно скорее. Если вы строите сарай под тенистыми деревьями, вам, возможно, придется время от времени счищать мох или грибок с помощью отбеливателя и водного раствора.

«Никогда не мойте гонты, рулонную кровлю или модифицированную битумную крышу под давлением. Мойка под высоким давлением преждевременно удалит гранулы и разрушит черепицу», — говорит Ами Феллер, член Экспертного совета и владелец Roofer Chicks в Нью-Браунфелсе, штат Техас.

Строительство односкатной крыши своими руками или наем профессионала

Строительство односкатной крыши — отличный способ усовершенствовать свои навыки самостоятельного изготовления и сэкономить деньги по сравнению с профессиональной установкой. Тем не менее, это отнимает много времени, трудоемко и может быть не у каждого домовладельца представление о хорошем времяпрепровождении. Если это ваша ситуация, вы можете нанять местный плотник или ближайший строитель сарая , чтобы выполнить задание для вас.

Профессиональная установка навеса стоит около 2500 долларов для среднего проекта и сильно варьируется в зависимости от множества факторов. Если вы сомневаетесь, стоит ли выполнять работу в одиночку, получение сметы расходов может помочь вам принять решение.

Часто задаваемые вопросы

Односкатная крыша, которую проще всего построить, — это односкатная крыша с единственной наклонной плоскостью от одной стороны здания к другой. Стропила представляют собой цельные куски дерева, которые перекрывают расстояние, и никаких дополнительных опор не требуется.

Наиболее распространенный уклон или уклон крыши для сарая составляет 4:12 или четыре дюйма высоты на каждый горизонтальный фут. Для районов с сильными снеговыми нагрузками лучше всего подойдет более крутая крыша 6:12 или 9:12.

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Рекомендуемые статьи

• Что нужно знать о подаче иска по страхованию домовладельцев после повреждения крыши

  By Lawrence Bonk • 23 февраля 2022 г.

• Все, что вам нужно знать о отражающих прохладных крышах

  Allie Ogletree • 18 апреля 2022 г. Тейлор • 15 апреля 2022 г.

Как построить пристройку в саду (сделай сам)

Обновлено: 22 февраля 2023 г. Следующий проект›

Семейный мастер на все руки

В этом просторном садовом сарае из кедра есть много места для хранения газонных и садовых инструментов, а также полки для принадлежностей, скамья для горшков и окна. Он тоже под рукой, так как мы прикрепили его к стене гаража. Наружный выступ укрывает скамейку для горшков. Или используйте его как парковочное место для барбекю. Недорогие амбарные окна пропускают много света и вентиляции, поэтому вы можете легко найти то, что вам нужно, или даже поработать внутри. Всем, у кого зеленый палец, энергичные дети или большой двор, это понравится.

Эксперты DIY журнала The Family Handyman Magazine

Время

Несколько дней

Сложность

Расширенный

Стоимость

$ 501-414 415

Нажмите на ссылки ниже, чтобы загрузить строительные чертежи и материалы. Список на сарай 2000 года.

2000 Строительные чертежи навеса

2000 Список материалов навеса

Обзор проекта

Просторное внутреннее хранилище

Размеры этого сарая 7-1/2 фута. x 13 футов, что дает вам около 100 кв. футов. места для хранения.

Встроенные полки

Встроенные полки для всех этих мелочей. Окна несут поток света.

Доступ через раздвижную дверь

Раздвижная дверь открывается достаточно широко, чтобы в нее могли проехать тачки.

Несмотря на то, что мы спроектировали этот сарай так, чтобы свести к минимуму сложность фигурирования и резки, это все же большой строительный проект, на завершение которого у вас уйдет не менее пяти или шести выходных. Если вы построили настил или аналогичную конструкцию, у вас не возникнет проблем с закладкой фундамента и возведением стен. Чтобы помочь вам на более сложном этапе создания каркаса крыши, мы покажем вам, как сделать шаблон стропил без использования сложных математических вычислений. Возможно, вам придется немного изменить наши планы, чтобы они соответствовали вашему дому, но все основные методы строительства, которые мы покажем, останутся прежними.

Для этого проекта вам не понадобятся специальные инструменты. Вы, вероятно, уже владеете большинством основных столярных инструментов, которые вам понадобятся для постройки этого сарая. Помимо ручных инструментов, таких как молоток, рулетка, угольник, универсальный нож, меловая линия, острое долото, ручная пила и несколько отверток, вам понадобится 4-футовая. уровень, линейный уровень (Фото 2) и электродрель, а также сверла, перечисленные в рассказе. Циркулярная пила подойдет для большей части резки, но подоконник и капельник (рис. C) требуют разреза под углом, который было бы легче сделать с помощью настольной пилы. Если у вас нет настольной пилы, попросите столяра или лесопилку с полным спектром услуг распилить эти детали для вас. Стусло с электроприводом — еще один дополнительный инструмент, который увеличит скорость и точность резки, особенно при чистовой работе. Вы можете арендовать стусло с электроприводом, но для такого большого проекта я бы порекомендовал купить его.

Шаг 1 : Выберите место и закажите материалы

Навес добавлен к гаражу

Мы расширили крышу нашего гаража, чтобы покрыть навес. Но вы также можете врезать односкатную крышу в стену гаража.

Найдите идеальное место.

Благодаря простому стилю крыши этот сарай можно использовать практически везде. Найдите место в задней части дома, где окна и двери не мешают. Сзади или сбоку от гаража хорошее место. Мы привязали нашу односкатную крышу к крыше гаража, но вы также можете прислонить односкатную крышу к стене, если установите металлический отлив под сайдингом и над черепицей в месте пересечения крыши и стены.

Кроме того, учтите: Уровень земли. Идеальный участок — ровный и с небольшим уклоном в сторону от дома. Если земля имеет крутой уклон к дому или от него, ваша работа будет намного сложнее. Вам придется копать и строить подпорные стены или приносить засыпку. В любом случае, сделайте ремонт вокруг сарая, чтобы обеспечить хороший дренаж и оборудуйте пандус для газонокосилки и тачки. Уклон крыши и высота над уровнем моря. Это самый сложный этап планирования. В нашем гараже 9 футов. высокие стены и пологая скатная крыша. Эта комбинация позволила нам продолжить крышу по прямой линии и при этом иметь достаточно места на внешней стене навеса для окон и дверей стандартной высоты. Но ваш дом/гараж может быть другим. Чтобы обеспечить достаточную высоту внешней стены, натяните веревку вдоль крыши и временно закрепите 2 × 4 на месте внешней стены, чтобы выяснить, сколько свободного места у вас будет (в основном та же процедура, что и на Фото 9).для изготовления шаблона стропила). Измерьте расстояние от нити, изображающей крышу, до вершины фундаментной балки 6×6. Если это расстояние не равно 90-3/4 дюйма, вам придется изменить высоту стены или наклон крыши нашего плана сарая.

Затем позвоните в местный отдел строительной инспекции, чтобы узнать, подходит ли место для вашего сарая и что требуется для получения разрешения на строительство. Большинство городов примут план, нарисованный в масштабе 1/4 дюйма. миллиметровка, если она включает все структурные детали.

В каждом регионе есть несколько уникальных требований к зданию. В холодном северном климате, подобном нашему, необходимы глубокие фундаменты, чтобы предотвратить морозное пучение. В районах с сильным ветром или землетрясениями вам понадобятся специальные анкеры для металлического каркаса, чтобы связать все вместе. Спросите у инспектора по строительству, что требуется в вашем районе.

Большинство материалов для этого сарая можно приобрести в домашнем хозяйстве и на лесопилках. Полный список покупок находится в дополнительной информации ниже. Вот несколько советов для похода за покупками:

• Подборщик прямой, сухой кедр 4х4. Кривые или искривленные пиломатериалы вызовут проблемы, когда придет время устанавливать окна и двери. Проверьте как на лесопилках, так и в домашних центрах.
• Убедитесь, что 6×6 обработаны .60, а не менее прочным .40, который иногда используется для ландшафтных работ. Вероятно, вам придется их заказать.
• Амбарные створки продаются в некоторых магазинах товаров для дома и в магазинах сельскохозяйственных товаров. Если вы хотите изменить размеры плана, рассмотрите возможность использования старых штормовых окон вместо створок сарая. Подрядчики, специализирующиеся на замене окон, часто выбрасывают их.
• Найдите интересную старую входную дверь на свалках или у торговцев архитектурным антиквариатом или купите новую, как у нас.

Рисунок A: Детали каркаса

Примечание: Вы можете загрузить рисунок A и увеличить его из дополнительной информации ниже.

Рисунок B: План фундамента

Примечание: Вы можете загрузить рисунок B и увеличить его из дополнительной информации ниже.

Шаг 2 : Установка фундамента

Фото 1: Разметьте углы навеса

Определите размер навеса, разложив и обрезав обработанные нижние пластины 2×4. Чтобы точно разместить и разметить стойки, используйте в качестве шаблонов разрез 2 × 4 по ширине оконной створки плюс 1/8 дюйма и небольшой участок 4 × 4. Вбейте ориентиры вдоль дома или гаража, чтобы отметить углы и установить высоту пола. Затем положите пластины на землю, чтобы установить приблизительный периметр

Фото 2: Отметьте высоту пола

Сначала вбейте в землю деревянные колья на расстоянии около 18 дюймов от периметра сарая, чтобы поддержать доски 1×4. Затем установите высоту пола, выровняв ее по опорной стойке с помощью веревки и линейного уровня. Отметьте каждую ставку.

Фото 3: Выровняйте и установите настилы

Совместите верхний край накладок 1×4 с отметками и прикрутите доски к стойкам. Затем натяните веревки между досками для теста и контрольными кольями, чтобы указать расположение балок 6 × 6 и двух опорных стоек 4 × 4. Вычтите 1 дюйм из длины пластины наружной стены и 1/2 дюйма из длины торцевых пластин (плиты перекрывают балки на 1/2 дюйма), чтобы определить длину и положение балок. Убедитесь, что нити образуют прямые углы, измеряя по диагонали от одного угла до другого. Отрегулируйте струны, пока диагональные измерения не станут равными, а все стороны не будут иметь правильную длину. Привяжите веревки к гвоздям, чтобы они были натянуты.

Фото 4: Выкопайте и залейте фундаменты

Расположите фундаменты в соответствии с вашим планом. Затем выкопайте отверстия для фундамента с помощью копателя отверстий для столбов и установите 8-дюймовый. диам. картон формируя трубки в них. Чтобы установить правильную высоту фундамента, отмерьте от струны толщину вашей балки 6×6 плюс толщину пола, отметьте трубы и обрежьте их до нужной длины с помощью острого универсального ножа. Затем поместите их обратно в отверстия, прочно закрепите их так, чтобы балки были центрированы на них, и заполните их бетоном. Установите 1/2 дюйма. х 12 дюймов. анкерные болты в центр каждого и сгладить вершины.

Фото 5: Разместите и обрежьте балки

Перенесите линии разметки на фундаменты, отвесив нити и отметив бетонные опоры. Соедините отметки меловой линией. Обрежьте балки 6×6 по длине, оставив дополнительные 3 дюйма на балках боковых стен, чтобы они подошли к существующему фундаменту (Фото 7)

Фото 6. Отметьте и просверлите анкерные болты

Уложите внешнюю балку на опорах и измерьте расстояние от меловой линии до центра анкерных болтов. Перенесите эти измерения на балки 6×6. Сверло 5/8 дюйма. отверстия в балках по этим отметкам. Сверло 1 дюйм. отверстия глубиной 1/2 дюйма для углубления шайбы и гайки.

Фото 7: Закрепите балки

Прикрутите внешнюю балку к опорам. Используйте лезвие по каменной кладке на циркулярной пиле, чтобы вырезать карман в блочном фундаменте для поддержки конца 6 × 6 (или залейте еще один фундамент, если фундамент бетонный). Рассыпьте мелкий гравий под балки. Соедините боковые балки с внешней балкой с помощью 3/8-дюйм. х 10 дюймов. затяжные винты.

Начните с квадратного и ровного фундамента.

Чтобы быстро перепроверить размеры на плане, отметьте расположение стоек на нижних пластинах 2×4 и обрежьте пластины по длине (Фото 1). Используйте размеры этих пластин, чтобы установить доски для теста и струны (фото 2 и 3). Лучше всего выровнять струны по тому, что будет внешним краем фундаментной балки 6×6. (Не забудьте вычесть 1 дюйм из общей длины передней стены и 1/2 дюйма из каждой боковой стены, чтобы стены выступали за балки на 1/2 дюйма, как показано на рис. C.) Мы выровняли наши струны. с внутренним краем 6 × 6, потому что бетонное патио мешало установке отбойных досок. Не торопитесь, чтобы эти струны были идеально ровными и прямыми.

Наш сарай держится на обработанных балках 6×6, скрепленных болтами с 42-дюймовыми. глубокие бетонные опоры, соответствующие глубине промерзания в наших краях. Ваш строительный инспектор расскажет вам, насколько глубоко нужно идти в вашем регионе. Конец 6х6 упираем в выемки, вырезанные в фундаменте гаража. Если вы не можете этого сделать, добавьте пирсы в этих местах. Примерно за неделю до того, как вы планируете копать, позвоните в коммунальные службы, чтобы определить местонахождение скрытых проводов или труб. Используйте 8-дюймовый. диам. картонные формовочные трубки для опор. Они позволяют легко установить точную высоту причала (Фото 4). Рисунок 1. 60 фунтов. мешок бетонной смеси на каждый 1 м. длина 8 дюймов. диам. трубка. После заливки бетона расположите анкерные болты на расстоянии 2-3/4 дюйма от колонны, чтобы они оказались в центре балки 6×6.

Совет: Прежде чем бетон затвердеет, еще раз проверьте, чтобы все фундаменты были на одном уровне друг с другом, используя длинную прямую доску с 4-футовым валиком. уровень сверху.

Затем дайте бетону затвердеть в течение ночи. Прежде чем приступить к работе с балками 6×6, выкопайте достаточно почвы, чтобы оставить место для 3 дюймов гравия под балками и 5 дюймов под бетонным полом патио для хорошего дренажа.

Затем вы обрежете балки 6×6 по длине и прикрепите их болтами (фото 6 и 7). Отметьте расположение балок на опорах (фото 5) и вырежьте 6×6, чтобы совместить их с этими отметками. Не забудьте добавить количество, которое будет опираться на фундамент гаража, на более короткие концевые балки (Фото 7). Нанесите средство для защиты древесины на срезанные концы балок, прежде чем прикручивать их болтами, и раззенкуйте гайки и шайбы, чтобы стены легко скользили.

Этап 3 : Каркас стен и крыши

Фото 8: Открытие стропил гаража

Подденьте софит и облицовку в области сарая. Удалите целые части, если это возможно. Затем обрежьте и замените их после того, как навес будет построен.

Фото 9. Создание шаблона стропил

Смоделируйте стены и стропила, чтобы сделать шаблоны. Расположите стойки 4 × 4 на стенах (выступая над балками 6 × 6 на 1/2 дюйма), отвесьте их в обоих направлениях с помощью уровня и закрепите их с помощью скоб 2 × 4. Сделайте шаблон стропила, обрезав уголок стены на конце бруса 2×6, сдвинув его под свес и временно прикрепив к стене. Используйте натянутую веревку, чтобы выровнять 2 × 6 с существующей крышей, и временно прикрутите или прибейте ее к стойкам. Отметьте 2 × 6 вдоль каждой стороны стоек 4 × 4.

Фото 10: Отметьте высоту стоек

Отметьте стойки вдоль нижней стороны 2×6. Используйте эти отметки, чтобы установить высоту стены и длину стоек 4×4. Возьмите 2 × 6 и посты вниз.

Фото 11. Сделайте шаблон раскроя стропила

Отметьте 2×6, чтобы сделать шаблон стропила. Нарисуйте срез сиденья (там, где стропила опираются на верхнюю пластину) под прямым углом к ​​отметкам столбов. Затем с помощью угольника Speed ​​перенесите угол «отвеса» на конец стропила, на 11 дюймов дальше посадочного среза для свеса.

Фото 12: Вырежьте и надрежьте верхние пластины 4×4

Вырежьте внешнюю верхнюю пластину 4×4 на 2 фута длиннее внешней нижней пластины 2×4 для поддержки нависающих стропил. Обрежьте концевые верхние пластины 4×4 на 1-3/4 дюйма длиннее, чем концевые нижние пластины 2×4, чтобы они вошли в паз снаружи 4×4. Совместите нижние пластины 2×4 с пластинами 4×4 и перенесите метки разметки. Вырежьте выемку 1-3/4 дюйма x 3-1/2 дюйма на каждом конце передней части 4×4, чтобы принять боковые 4×4.

Фото 13: Сборка стен

Отрежьте стойки 4×4 по длине и соберите стены. Фунт два 6 дюймов. стержневые гвозди через предварительно просверленную верхнюю пластину 4×4 и в каждую стойку 4×4. Просверлите два отверстия диаметром 1/8 дюйма. направляющие отверстия через верхнюю пластину 4 × 4 в каждом месте стойки и забейте 6 дюймов. столб сарая гвоздями через 4 × 4 в столбы. Прикрепите обработанную нижнюю пластину к стойкам 4 × 4, забив два оцинкованных гвоздя 16d в каждую стойку.

Фото 14. Возведение стен

Поднимите переднюю стенку на балку 6×6. Расположите его так, чтобы он нависал над балкой 6 × 6 на 1/2 дюйма спереди и на концах. Прибейте нижнюю пластину 2×4 к балке 6×6 двумя оцинкованными гвоздями 16d рядом с каждой стойкой. Держите 4-фут. выровняйте угловую стойку 4 × 4 и толкайте или тяните ее, пока она не станет идеально вертикальной, в то время как ваш помощник прибивает 2 × 4 по диагонали к стене, чтобы временно закрепить ее. Вставьте боковые стенки в пазы на сайдинге и вставьте верхние пластины 4×4 в пазы. Прибейте нижние пластины к 6 × 6 и соедините верхние 4 × 4 с двумя 6-дюймовыми. стержневые гвозди.

Фото 15: Прибейте стропила

Разметьте и обрежьте стропила, используя образец стропила (Фото 11) в качестве шаблона. Расположите выступающие стропила на расстоянии 3/4 дюйма от конца нависающих верхних пластин 4 × 4, чтобы оставить место для обрезки. Если они не приземляются рядом с существующим стропилом, закрепите верхние части, как показано на Фото 16. Расположите оставшиеся новые стропила рядом с существующими концами стропил и соедините их тремя гвоздями 16d через каждые 12 дюймов. Прибейте стропила к верхней части 4×4. пластина с тремя коробчатыми гвоздями 8d.

Фото 16: Добавление подвесов для балок

Поддержите верхние части стропил, которые не совпадают с существующими стропилами, с помощью металлических подвесок для балок. Сначала прибейте блок 2×6 между двумя стропилами и, если возможно, в верхнюю пластину. Сделайте надрезы на стропилах, чтобы они поместились в металлическую подвеску балки 2 × 6. Вбейте специальные 1-1/2-дюймовые гвозди для подвески в каждое отверстие в металлической подвеске для балки

Затем смоделируйте стену и стропила, чтобы создать точные шаблоны, а не математические расчеты (фото 9 и 10). После того, как вы отметили, где стропила пересекают верхнюю пластину 4 × 4 (фото 10), вычтите 5 дюймов (1-1/2 дюйма для нижней пластины 2 × 4 и 3-1/2 дюйма для 4 × 4 верхняя пластина) с высокой стороны, чтобы получить длину стенных стоек 4 × 4 (Фото 10). Отрежьте все столбы от квадрата на этой длине. Затем соберите стены и скрепите их вертикально и прямоугольно (фото 13 и 14). Чтобы связать боковые стены с домом, мы вырезали прорезь в сайдинге и придвинули стенную стойку 4×4 к обшивке. Затем, поскольку в этих местах в существующей стене не было шпилек, мы добавили их изнутри гаража, чтобы обеспечить прочную древесину для крепления стен. Прибив стены на место, используйте ручную пилу, чтобы вырезать нижние пластины, которые пересекают дверные проемы.

Вырежьте шаблон стропил (фото 11) и установите его на стены, чтобы проверить соответствие. Этому длинному стропилу потребуются два пропила «птичья пасть», один для верхней пластины 4×4 длинной передней стены, а другой для короткой балки 4×4, удерживающей выступающую секцию, покрытую решеткой. Отрегулируйте посадку по мере необходимости и используйте шаблон, чтобы отметить оставшиеся длинные стропила. Сделайте второй шаблон для более коротких стропил.

Осмотрите верхнюю часть передней стены, чтобы убедиться, что она прямая, прежде чем закреплять стропила.

Рисунок C: Детали отделки

Примечание: Вы можете загрузить рисунок C и увеличить его из дополнительной информации ниже.

Шаг 4 : Отделка крыши

Фото 17: Установка обшивки крыши

Отрежьте 3/4-дюйм. Фанеру CDX и прибейте ее к стропилам коробчатыми гвоздями 8d. Временно поддержите листы блоками 2×6, прибитыми к субфасции. Выровняйте листы так, чтобы 8-фут. сторона перпендикулярна стропилам и зигзаг стыков на 4-м. заканчивается. Разместите листы на расстоянии 1/8 дюйма друг от друга.

Фото 18: Гвоздь на обивке крыши

Надрежьте обшивку 1×6, чтобы она подходила к 4×4, и скосите концы. Прибейте планку 1×6 к стропилам и нижней панели с помощью оцинкованных гвоздей 8d. Используйте свой угольник в качестве линейки, чтобы выровнять кромку капельника 1 × 3 с поверхностью фанеры, прежде чем прибить ее гвоздями. 30 толя на фанеру. Начните снизу и наложите каждый лист на 4 дюйма на тот, что ниже. Установите черепицу в соответствии с инструкциями на упаковке. Нанесите меловые линии, чтобы пазы в новой черепице совпадали с отверстиями в существующей черепице.

Установив стропила, прибейте кровельную фанеру (Фото 17) и установите потолочную фанеру и бордюрные доски (Фото 18). Сопоставьте детали софита и фасции с теми, что есть на вашем доме.

Когда вы покроете крышу рубероидом (Фото 19), заправьте новую бумагу под существующую черепицу и бумагу. Спланируйте укладку гонта и начертите мелом линии, чтобы старые и новые гонты совпадали (Фото 19). Закрепите черепицу с помощью 1-in. оцинкованные кровельные гвозди согласно инструкции на упаковке. Когда вы доберетесь до вершины, осторожно поднимите старую черепицу и удалите первый ряд кровельных гвоздей с помощью плоской монтировки, чтобы позволить новой черепице скользить под ней.

Шаг 5 : Отделка снаружи и пола

Фото 20: Каркас торцевых стен

Заполните торцевые стены верхней пластиной 2×4 и короткими 4×4, расположенными под углом, чтобы соответствовать уклону крыши. Добавьте 2 × 4 гвоздезабивателя для поддержки софита.

Фото 21: Каркас и установка сайдинга

Рама между стойками с 2х2, прибитыми заподлицо с внутренней поверхностью стоек 4х4. Вырежьте угловые подоконники и капельники на настольной пиле, чтобы они поместились между стойками вверху и внизу каждой секции. Прибейте каплесборник к нижней пластине 2×4 и прикрутите подоконник к раме 2×2. Заполните каждую секцию сайдингом, прибитым к раме 2×2. Просверлите направляющие отверстия для гвоздей, чтобы они не раскололи сайдинг.

Фото 22: Обрежьте и навесьте окна

Обрежьте створку амбара так, чтобы она подходила к каждому проему, оставляя около 1/8 дюйма по бокам и внизу и 1/4 дюйма сверху. Винт 3-дюйм. петля двери-ширмы к верхней части створки.

Фото 23: Повесьте окна

Прикрутите кедровую доску размером 2-5/8 дюйма x 1-1/2 дюйма к верхней части каждого оконного проема. Прикрутите петли к этой доске. Прибейте кедровые упоры размером 3/4 дюйма x 1–1/4 дюйма к верхней и нижней части отверстия и упоры размером 1/2 дюйма x 1–1/4 дюйма по бокам. Расположите упоры заподлицо с внутренним краем 4×4.

Фото 24: Обрежьте и врежьте распашную дверь

Отшлифуйте дверь, пока она не войдет в проем. Разрешить 1/8-in. пространство по бокам и сверху. Отрежьте достаточно снизу, чтобы оставить по крайней мере 3/8 дюйма. зазор над любым напольным материалом, который вы решите использовать. Наметьте стыковые петли 4 × 4 с помощью универсального ножа и стамески, чтобы петли были на одном уровне с дверью. Прикрутите петли к двери.

Фото 25: Повесьте распашную дверь

Подложите проем двери и отметьте положение петель на стойке 4×4. Снимите дверь и высверлите пазы петель в стойке. Прикрутите петли к стойке и прибейте упоры 1 × 2 к дверной раме 4 × 4. Завершите установку, установив замок в соответствии с прилагаемой инструкцией.

Фото 26. Соберите и повесьте раздвижную дверь

Соберите раздвижную дверь, прикрутив пазогребневый сайдинг 1×6 к раме 1×4. Прикрепите 1-1/2 дюйма x 2 дюйма. полоса кедра до горизонтали 4×4 с 3/8-в. х 4 дюйма установочные винты и прикрепите к ним алюминиевую дверную направляющую. Повесьте двери на колесики для карманных дверей, которые едут по направляющей, и защелкните их в кронштейнах, закрепленных в верхней части двери. Накройте дорожку кедровой доской 1×4.

Затем заполните треугольные секции над стеной с каждой стороны. Затем закройте в сарае, заполнив промежутки между столбами (Фото 21). С нашей конструкцией сарая вам не нужно устанавливать дверные и оконные косяки, но вам нужно вырезать углы на 3/4 дюйма. x 2-3/4 дюйма. Капельница, которая подходит под сайдингом и на подоконнике 2×4. Используйте настольную пилу для этих надрезов и распилите 2 × 4 до 2-5/8 дюймов для частей над окнами (рис. C). Фото 21 – 23 показывают, как установить сайдинг и окна. Для нашего пола мы положили 18-дюймовый. квадратная бетонная плитка патио на ровной подушке из мелкого гравия. Разрежьте брусчатку вдоль стен и у дверей алмазным диском для сухой резки, закрепленным на циркулярной пиле. Мы также использовали брусчатку, чтобы построить пандус во двор от раздвижной двери.

Установите двери после пола. На фото 24 и 25 показано, как повесить входную дверь. Соберите раздвижную дверь, ввинтив винты из оцинкованной стали или нержавеющей стали размером 1-1/4 дюйма через заднюю сторону досок с пазами 1×6 в кедровую раму 1×4. На Рис. D и Фото 26 показана эта деталь, а также способ установки усиленной фурнитуры для карманной двери и трехколесных роликов, которые подвешивают дверь. Установите кронштейн держателя открытого стержня 2 × 4 на 6 × 6, чтобы нижняя часть двери не раскачивалась. Мы установили защелку на дверь сарая снаружи, чтобы защитить дверь.

Наконец, вы можете настроить сарай под свои хобби. Чтобы обеспечить отдельную зону для посадки внутри сарая, мы построили стену из 2×6, расположенных на расстоянии 30 дюймов друг от друга и покрытые сзади 1/2-дюйм. фанера. Металлические полки и зажимы поддерживают полки 2×6 для горшков и посадочного материала. Мы создали узкое пустое пространство рядом с окнами, чтобы обеспечить доступ к оконной защелке. Используйте выступ с решетчатыми стенами для хранения газового гриля или скамейки для горшков, как у нас. Или используйте его как зону отдыха, увитую виноградной лозой. Вырежьте кедровые решетчатые панели, чтобы они поместились между 4×4, и закрепите их с помощью гвоздей 1×2 с каждой стороны.
