Пескоструйный пистолет для компрессора: делаем своими руками

Принцип работы
Конструктивные особенности
Какой компрессор выбрать для самодельной пескоструйной установки
Рекомендации по самостоятельному изготовлению пескоструйного пистолета

Пескоструйный пистолет, которым оснащаются как промышленные, так и бытовые установки, является универсальным устройством. С его помощью можно эффективно обезжиривать поверхности различного типа, очищать их от загрязнений и старых покрытий, подготавливать к выполнению последующей отделки, выполнять матирование стекла.

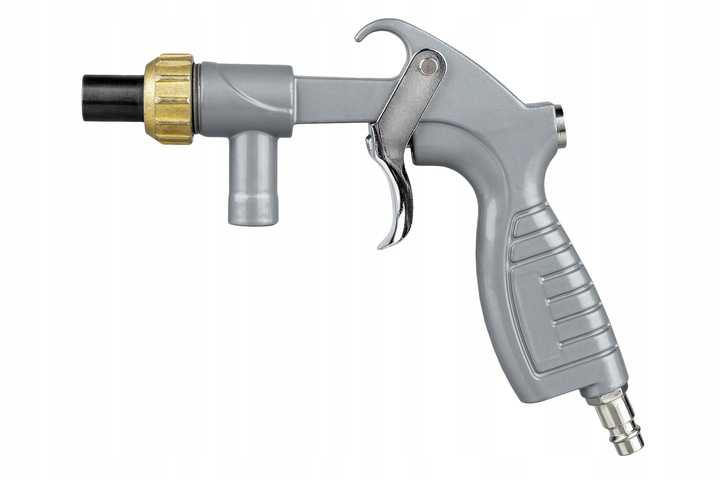

Пневматический профессиональный пистолет с забором песка из внешней ёмкости

Принцип работы

Пистолеты, которые используются для выполнения пескоструйной обработки, сегодня выпускаются серийно, и их может приобрести каждый желающий. Между тем подобные устройства, если они качественные, стоят достаточно дорого, а те из них, которые можно купить по невысокой цене, не отличаются хорошим качеством и не способны прослужить длительное время.

Чтобы пескоструйный пневмопистолет обошелся вам недорого, можно изготовить самодельное устройство. Конструкция такого приспособления отличается верхним расположением бачка, обладает рядом недостатков, которые компенсируются достаточно высокой производительностью и невысокой стоимостью. Самодельный пневматический пистолет, несмотря на простоту конструкции, позволяет эффективно выполнять операции по пескоструйной обработке различных поверхностей, их очистке от старых покрытий, следов коррозии и различных загрязнений. Такой аппарат можно применять для матирования стекла, а также для обезжиривания поверхностей.

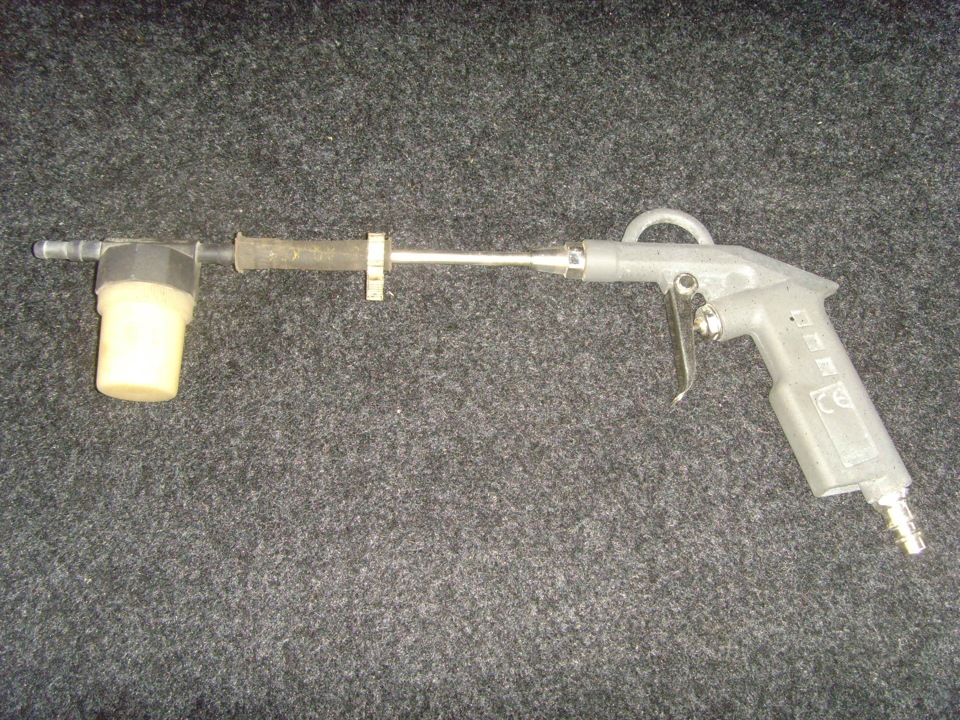

Устройство самодельного пескоструйного пистолета

Самодельный аппарат для выполнения пескоструйной обработки, как и серийные устройства, работает по следующему принципу. Абразивный материал, в качестве которого преимущественно используется тщательно просеянный мелкий песок, под воздействием воздушного потока, создаваемого компрессором, по армированному шлангу подается к соплу и поступает через его отверстие к обрабатываемой поверхности.

За счет высокого давления воздушного потока, перемещающего песок, его частичкам сообщается значительная кинетическая энергия, что и способствует эффективности выполняемой операции.

Пистолет, используемый для выполнения пескоструйной обработки, не может работать автономно: при помощи специальных шлангов его надо подключить к компрессору, за счет которого в них и будет создаваться высокое давление воздушного потока. Необходимо также обеспечить подачу к такому пистолету песка, который находится в отдельном бункере.

Принцип работы пескоструйной установки

Для того чтобы самодельный воздушный пистолет мог нормально функционировать, формируется техническая система, состоящая из компрессора, шлангов, емкостей, кранов и дозаторов. Особое внимание следует обратить на качество используемого песка, который обязательно должен быть очищенным и просеянным через сито с мелкими ячейками. Если пренебречь этим требованием, загрязненный или слишком крупный песок обязательно забьет сопло пистолета, и оно не сможет нормально функционировать.

Конструктивные особенности

Конструкция воздушного (пневматического) пистолета, предназначенного для выполнения пескоструйной обработки, включает в себя следующие основные элементы:

сопло, через отверстие которого на обрабатываемую поверхность подается абразивный материал;
наконечник на сопло, который может быть изготовлен из стали или керамики;
рукоятка с курком, обеспечивающая удобство манипулирования устройством;

штуцеры, при помощи которых к пистолету подключаются шланги для подачи сжатого воздуха и абразивной смеси.

Самодельный пистолет в разобранном виде

Эффективность применения пескоструйного пистолета во многом зависит от качества используемого сопла. Такой важный элемент конструкции данного устройства можно изготовить самостоятельно, но в этом случае будет сложно добиться требуемого качества исполнения. Именно поэтому для пескоструйного пистолета лучше приобретать серийные сопла (а некоторые их модели даже могут быть оснащены рукояткой и спусковым крючком).

Самодельное или серийное сопло, если оно приобретается как отдельный элемент конструкции, необходимо поместить в корпус с удобной рукояткой и штуцерами для подключения шлангов. Те, кто хочет изготовить пескоструйную насадку с минимальными финансовыми затратами, могут найти в сети видео, демонстрирующее, как для этих целей можно использовать обычную пластиковую бутылку, стандартные фитинги и тройники.

Сопла для пистолета из старых свечей зажигания

Если говорить о конструкции пневматического пескоструйного аппарата в целом, его обязательными элементами являются:

компрессор, который обеспечивает требуемое давление воздушного потока;
пистолет, оснащенный соплом, стальным или керамическим наконечником, а также спусковым крючком;
шланг, по которому из компрессора в систему аппарата подается сжатый воздух;
шланг, по которому из специальной емкости всасывается абразивный материал;
всасывающий клапан или заборный патрубок.

Влагоотделитель решает проблему конденсата в воздухе: без него песок быстро налипает внутри сопла и забивает проход

В том случае, если вы собираетесь изготовить устройство для пескоструйной обработки напорного типа, вам следует дополнить его конструкцию специальной емкостью, из которой песок или другой абразивный материал будет подаваться под напором. В качестве простейшего варианта такой емкости можно использовать металлическую бочку, у которой срезано дно и вместо него установлен металлический конус с выходным отверстием. Чтобы абразивный материал из такой бочки подавался под требуемым напором, ее необходимо расположить на некоторой высоте.

Во многих случаях насадку для выполнения пескоструйной обработки лучше использовать не на открытом пространстве, а в специальных камерах, что позволяет не только повысить эффективность работы, но и значительно снизить расход абразивного материала. Такую камеру, которая представляет собой ящик, сваренный из металлических листов, при желании и наличии соответствующего опыта можно изготовить самостоятельно.

Самодельная пескоструйная камера

В специальных камерах, как правило, обрабатывают небольшие детали. В конструкции камеры для пескоструйной обработки, если вы соберетесь изготавливать ее самостоятельно, необходимо предусмотреть следующие элементы:

смотровое окно со стеклом, через которое можно будет контролировать процесс обработки;
освещение внутреннего пространства камеры;
два отверстия в передней части камеры с закрепленными в них перчатками, в которые будут вставляться руки оператора;
решетка в нижней части камеры и желоб под ней, по которому в специальную емкость будет ссыпаться отработанный абразивный материал.

Схема работы пескоструйной камеры с циклоном

Желательно оснастить такую камеру системой вентиляции, которая будет обеспечивать удаление пыли, образующейся в процессе работы.

Подробнее познакомиться с различными вариантами изготовления камер для пескоструйной обработки можно по многочисленным видео в интернете.

Какой компрессор выбрать для самодельной пескоструйной установки

Важнейшим элементом любой пескоструйной установки – как промышленной, так и самодельной – является компрессор, при помощи которого и создается требуемое давление воздушного потока. Для применения воздушной пескоструйной установки в бытовых условиях вполне подходит компрессор, работающий от сети электрического питания с напряжением 220 В. Главное, чтобы такое устройство могло обеспечить производительность, равную 300 л/мин, и выдавало давление воздуха не менее 6–7 атм.

Если нет возможности найти для такого компрессора ресивер, то можно обойтись и без него, так как забор воздуха будет осуществляться в постоянном режиме. Однако лучше, если ресивер будет: он позволит избежать перепадов давления в те моменты, когда компрессор будет переключаться на различные режимы работы. Кроме того, с его помощью поступающий в систему аппарата воздух будет освобождаться от влаги и включений масла.

Компрессор двухпоршневой с принудительным охлаждением производительностью 500 л/мин

Выбирая компрессор для своего самодельного пескоструйного аппарата, следует учитывать, что такое оборудование бывает двух основных типов.

Напорного типа

В таких устройствах абразивный материал подается в систему под воздействием не только сжатого воздуха, но и собственной массы. Это оборудование, которое относится к профессиональному типу, применяется в тех случаях, когда требуется высокая производительность выполнения пескоструйных работ. При помощи таких аппаратов, для оснащения которых используются компрессоры с производительностью не менее 5000 л/мин, обрабатывают поверхности крупногабаритных металлических и бетонных конструкций – мостов, фасадов зданий, корпусов кораблей, вагонов и др. Изготовить для бытового использования такие аппараты можно, но не всегда целесообразно.

Инжекторного типа

В таком оборудовании для подачи абразивного материала из открытой емкости используется только давление, создаваемое потоком воздуха. Именно аппараты данного типа чаще всего применяются для выполнения пескоструйной обработки в бытовых условиях.

Рабочий пескоструйный пистолет для компрессора своими руками из подручных материалов

Как-то я наткнулся на подобную идею как сделать пескоструйный пистолет на Ютубе, и подумал, что это вообще не работоспособный агрегат. Потом я решил, посмотреть что из этого выйдет все же стоит. В случае провала я почти ничего не теряю в деньгах. К моему огромному удивлению, ручной пескоструй работает, и вполне прилично.

В приложенном видео немного больше деталей, чем в статье, и в нем показан самодельный пескоструйный пистолет в действии.

При сборке пистолета для пескоструя своими руками вам понадобятся:

Недорогой распылитель
Переходная муфта с наружной на внутреннюю резьбу 1 см
Тефлоновая лента
Пустая пластиковая бутылка 0,5 л
Клеевой пистолет
Напильник или шлифмашинка
Воздушный компрессор
Дрель с набором сверл
Абразивный материал для пескоструйного аппарата (я использовал стеклянный абразив)
Универсальный нож

Шаг 1: Снимаем сопло

Я купил распылитель с двумя разными соплами. Самое короткое было уже прикручено на место, поэтому я просто снял его пассатижами и заменил на сопло большего размера.

Шаг 2: Устанавливаем переходник

Чтобы распылитель работал так, как нам нужно, установите переходник с наружной на внутреннюю резьбу. Я использовал переходную муфту 1 см, и обмотал ее тефлоновой лентой. Ленту нужно намотать по часовой стрелке, чтобы место соединения не пропускало абразив. Для затягивания муфты я также использовал пассатижи.

Шаг 3: Вырезаем заготовку топорища

После установки сопла на распылитель, зажмите его не слишком сильно в настольных тисках. Затем отрезаем примерно 1,3 см длины сопла шлифмашинкой с отрезным диском. Я убрал где-то 0,6-1 см длины. Это поможет вам сэкономить абразив. Если вы используете шлифмашинку с отрезным диском, а не напильник, отмерьте снимаемую длину очень тщательно, так как диск обязательно захватит лишнего.

Шаг 4: Делаем резервуар из бутылки

Я использовал пустую пластиковую бутылку 0,5 л из-под лимонада. Ножом разрежьте пластиковое кольцо от крышки и снимите его. Затем просверлите отверстие на месте этого кольца насквозь горлышка сверлом 3 мм, расширьте это отверстие сверлом 4,8 мм. Эта часть бутылки самая жесткая, поэтому отверстие сверлим здесь. Лучше всего закрепить горлышком в тисках и спокойно просверлить отверстие. Держите дрель максимально прямо.

Шаг 5: Засыпаем абразив

Стеклянный абразив продается в магазине. Чтобы наполнить бутылку абразивным материалом, скрутите из листа бумаги воронку и вставьте ее в горлышко бутылки. Бутылку заполните доверху и закрутите крышку.

Затем я вставьте сопло в отверстия, сделанные в бутылке. Сопло я закрепил термоклеем. Мне кажется, измельченная скорлупа грецкого ореха тоже может быть абразивом для мини пескоструя.

Шаг 6: Проверка

Теперь нужно подключить наш кустарный аппарат к компрессору. Мне было удобнее всего работать с давлением 3,7 атмосфер. Чтобы попробовать пескоструйную насадку для компрессора в работе, я очистил ненужный фитинг от ржавчины и краски. Результат меня очень порадовал.

Я бы советовал вам использовать защитные перчатки, маску, очки, одежду с длинным рукавом и респиратор. И еще, использовать аппарат лучше в специальном помещении или на улице, так как от него много мусора.

Оглавление

Шаг 1: Снимаем сопло
Шаг 2: Устанавливаем переходник
Шаг 3: Вырезаем заготовку топорища
Шаг 4: Делаем резервуар из бутылки
Шаг 5: Засыпаем абразив
Шаг 6: Проверка
