Самодельная ленточная пилорама своими руками: Ленточная пилорама своими руками — инструкция, чертежи и видео

Бревна, которые распускаются на ленточной пилораме, характеризуются значительным весом. В процессе работы ее станина подвергается еще и динамическим нагрузкам. Главное внимание – устойчивости лентопильного оборудования. Это и качество реза, и безопасность обслуживающего персонала.

Изготовить ленточную пилораму – это полдела. Ее грамотная эксплуатация требует определенных навыков в настройке. Основной «подводный камень» – разводка и заточка пилы. Следует детально изучить данный вопрос!

Подготовительные мероприятия

Выбор места

Если есть подходящее помещение, то следует учесть, что его полезная площадь не должна быть менее 18 «квадратов». Этого достаточно, чтобы распускать на ленточной пилораме даже габаритные бревна.

В частном секторе редко кто может выделить под установку пустующее строение или хотя бы отсек. Как правило, деревообработкой приходится заниматься на улице. Вряд ли летящим по ветру опилкам и мелкой стружке соседи по смежным участкам станут аплодировать. Да и собственная территория довольно быстро окажется замусоренной. Вывод – после сборки ленточной пилорамы сразу же придется заниматься возведением ограждения сплошного типа. Например, из листов поликарбоната или многослойной фанеры.

Кроме того, придется заранее определиться, где будет организовано складирование готового пиломатериала. Следовательно, рядом с пилорамой должен быть еще хотя бы небольшой, но свободный участок земли.

Вот из этого и следует исходить при выборе рабочего места под оборудование.

Выбор материалов и комплектующих

Инструменты и оборудование

Здесь коротко – без сварочного аппарата не обойтись. Применительно к пилораме болтовые соединения практиковать не стоит. Со временем так или иначе, но они разболтаются, а заниматься ежедневным контролем состояния и подтяжкой – перспектива не самая лучшая.

Чертежи пилорамы

Ниже представлены чертежи простой ленточной пилорамы, которые вы сможете легко адаптировать под свои условия и потребности, соблюдая пропорции и принципы работы:

Особенности сборки ленточной пилорамы

Алгоритм действий довольно простой. Сложность – в изготовлении (с подгонкой по размерам) составных частей.

Опорная платформа

По ней будет перемещаться тележка с пиломатериалом. Плюс к этому, к рельсам крепится рама, на которой располагается рабочий инструмент. Главные требования – надежность такой опоры и выравнивание в горизонтальной плоскости. На чем ее крепить – специально оборудованном фундаменте (например, столбчатом) или на стойках, вкопанных в грунт – решается на месте.

Тележка

О ее назначении уже сказано. Чтобы в процессе распиловки бревно находилось в фиксированном положении, передвижную станину следует оснастить «струбциной», которая и будет надежно прижимать заготовку к раме и не давать ей возможности сместиться.

Рама для пилы

Сложность – в обеспечении возможности изменения положения режущего инструмента. Если не будет механизма регулирования, то вся продукция получится калиброванной (одного типоразмера, хотя тот же брус используется следующих размеров). Существует несколько инженерных решений, поэтому с данным вопросом придется разбираться отдельно. Приводить что-то конкретное бессмысленно, не зная, о какой модификации пилорамы идет речь.

Общий порядок изготовления и особенности работы в статье отмечены. Автор рекомендует сначала определиться, для каких именно целей предполагается собирать ленточную пилораму. И только потом искать оптимальный вариант. Можно просто скопировать имеющиеся в доступе чертежи, и своими руками собрать установку иных размеров, соблюдая масштабирование. Или взять конкретную схему за основу, доработав (видоизменив) ее под собственные запросы.

Удачи в конструировании ленточной пилорамы!

видео по сборке конструкции, этапы работы по сооружению приспособления

Вы увидите видео самодельной ленточной пилорамы на тему ее сборки и узнаете, каковы преимущества этого приспособления, и как его сделать в домашних условиях.

Преимущества самодельной ленточной пилорамы

Ленточная пилорама универсальна в плане того, что может работать с разными древесными породами и перерабатывать их на такие заготовки, как:

• шпон;
• доски;
• бруски;
• щитки;
• мебельные аксессуары и т.д.

Самодельная пилорама ленточного типа весит в среднем в полтора раза больше, чем обрабатываемый материал, поэтому заготовки с ее помощью получаются качественные и долговечные.

Распиливание дерева на пилораме ленточного типа происходит куда проще, чем на других типах этого агрегата. Так, распиливание можно выполнять с учетом особенностей каждой древесины, а количество опилок будет минимальным.

Ленточные пилорамы имеют такие преимущества:

• обработка древесины выходит качественной;
• компактный размер;
• точность распиливания;
• доступная стоимость материалов для сборки;
• простота применения;
• надежность;
• малый вес;
• удобство в переноске и установке;
• экономичность применения;
• малошумность;
• малый расход электроэнергии при работе;
• ресурс работы пилорамы неограничен.

Чтобы сделать самодельную ленточную пилораму, вам потребуются следующие детали:

• рельсы;
• уголки из стали;
• швеллеры;
• болты;
• трубы;
• электрическая дрель;
• зажимные пластины;
• доски или бруски;
• шпильки;
• раскосы;
• цепи.

Чтобы иметь наглядное представление о процессе сборки пилорамы ленточного типа своими руками, рекомендуем посмотреть видео на эту тему.

Особенности конструкции агрегата

Конструкцию ленточной пилорамы необходимо знать, если вы собрались ее собирать самостоятельно. Ее схема организована по блочному принципу, что допускает разную компоновку. При этом она может быть проще, а может быть и сложнее. Сложная конструкция включает в себя автоматическую подачу пилку, приспособлением для определения толщины резки, нагрузки тока, а также элементами для подачи пиловочниками и другими.

Узлы ленточной пилорамы такие:

• рамы с направляющими для перемещения распилочных лент;
• винтовой прибор для подъема распилочной ленты;
• устройство для натяжки лент;
• колеса;
• оградительный кожух для колес;
• держатель для ленты;
• клиноременная передача;
• электродвигатель;
• рельсы для перемещения прибора;
• зажимы для бревен;
• упор и бачок с водой для смачивания.

Рама пилорамы состоит из нескольких сварных подошв, где находятся ролики. Станина в виде буквы «П» состоит из размещенных параллельно и скрепленных друг с другом швеллеров. Ведущий шкив крепят на торце рамы, а ведомый подвижный — напротив, соответственно.

Посреди рамы на кронштейнах находятся направляющие разборного типа. Они включают в себя несколько секций и удобны в транспортировке. Внизу содержатся опорные ролики, куда ввинчивают анкерные болты, а вверху размещены опоры бревен. Направляющие крепятся с помощью балки швеллера, где находится сцепное устройство. Также оно помогает перемещать прибор для пиления. Бревно на рельсах крепится посредством винтовых зажимов и упоров.

Механизм пилорамы и рельсов позволяет регулировать бревна по ширине взаимно размещенных направляющих, даже если рама повредится. Направляющие подвешивают так, чтобы они друг от друга не зависели, поэтому если упадет большое бревно, станина останется целой. А чтобы сделать рельсы длиннее, нужно присоединить к ним секцию.

Для резки и обработки дерева используется пила шириной 60 мм или меньше. А пила ленточной пилорамы натягивается посредством пружинно-винтового механизма. В передней балке и на ползунки ведомого шкива есть замки, которые помогают установить и снять ленту для пиления.

Что нужно учесть перед сборкой?

Перед работой учтите такие нюансы:

• с целью предупреждения схода пилки с колес, в устройстве натяжения ленты есть возможность регулировки размещения колес;
• лента для пиления оснащена выступом, равным высоте зубца, чтобы не нарушался развод пилочных зубцов;
• элементы управления пилорамой размещены с вашей стороны, чтобы этот процесс был проще;
• мерные линейки нужны для измерения толщины готовых пиломатериалов по всем направлениям;
• место резки должно быть размещено в секторе видимости, с этой целью лучше предусмотреть подсветку, высота ее должна быть примерно на уровне пояса, что упростит загрузку материала и снятие его со станка;
• оснастите пилораму системой регуляции подачи воды для смазки, это не допустит налипания опилок на шкивы и пилки, также она продлит срок эксплуатации прибора. Бак для жидкости размещен вверху, а подача жидкости регулируется кранами, размещенными на баке;
• рама для пиления поднимается посредством ползунков, которые размещены на стоках станины. Каретка для пиления движется посредством винтового прибора, работающего на электродвигателе и способным закрепить ее в нужном положении. Промежуточный шнур питания двигателя приспособлений нужно поставить над пилорамой.

Этапы сборки самодельной ленточной пилорамы

Для основания станины пилорамы нам будут нужны швеллеры длиной по 8 м и высотой от 140 мм. Можно применять несколько рельсов, развернутых подошвой вверх, а также стальные уголки размером 50 на 100 мм. Все заготовки должны быть прямыми.

Этапы работы будут такими:

• просверлите на высоте порядка полутора метров по всей длине швеллеров отверстия в небольшом количестве. В этом же количестве сделайте стяжки из трубных отрезков длиной по 250 мм. Чтобы скрепить швеллеры и стяжки возьмите резьбовые шпильки или болты длиной порядка 300 мм;
• смонтируйте направляющие на стойки, собранные из швеллеров и скрепленные болтами. Количество стоек зависит от длины станине. Если она равна 8 метрам, то их должно быть 4 штуки. Размещать их нужно в 100 см от конца направляющих;
• для придания станине дополнительной прочности, поставьте раскосы. Конструкцию собирают на месте, поскольку она имеет внушительный вес. Для придания направляющим горизонтального направления, под стойки нужно подставить бруски или доски. Также если в этом есть необходимость, можно подкопать грунт;
• собираем подвижную тележку на основе металлической плиты толщиной 45 мм. Ее длина должна составлять порядка 60 см, а окончательные расчеты зависят от габаритов электродвигателя. Ширина должна быть такой, чтобы края тележки выходили за швеллеры со всех сторон примерно на 80 мм. Пластинки и прокладки той или иной толщины помогут двигать телегу по длине направляющих;
• при сборке пилорамы следите, чтобы щель была как можно меньше. Также прокладки должны быть по толщине примерно на 0,5 мм больше, тем полочки швеллера. Прокладки и зажимные пластинки крепятся друг с другом посредством специальных болтов. А чтобы не допустить поперечный люфт, к основе тележки нужно привернуть пластинки со стороны болтов;
• тележку можно установить и на подшипники, а вверху нее нужно поставить уголки для крепления электрического мотора.

Установка ключевых составляющих ленточной пилорамы

Одно из преимуществ самодельной ленточной пилорамы – это обеспечение комфортности работы благодаря оснащению ее механизмом крепления бревен. Такие механизмы делаются на основе труб с диаметром порядка 40 мм. В эти трубы вставляем подвижные штанги, вверху размещаем прижимы на основе уголка размером 40 на 40 мм и кулачковые зажимные приспособления. По отношению к имеющемуся расстоянию до линии распиловки длина прижимов должна быть от 15 мм.

Установите главные составляющие пилорамы:

• электрический мотор;
• пилку.

Желательно для прибора приобретать электрический двигатель, имеющий мощность 10 кВт, а пилка должна иметь диаметр, равный одному метру. Если вам не удастся найти эти элементы по заданным параметрам, то станина должна быть меньше. Помните, что размер комплектующих влияет на размер будущей пилорамы.

Как видите, собрать ленточную пилораму своими руками не так уж и сложно, если понимать особенности конструкции данного приспособления и иметь на руках все необходимые комплектующие для работы. А качественное ее выполнение – это залог успешной эксплуатации прибора.

Самодельная ленточная пилорама своими руками

Для  выполнения распилочных работ, в качестве устройства которое обеспечит достижение необходимого размера древесины, используют пилорамы, но как же их можно сделать своими руками?

Их можно разделить на два вида. Это ленточные и дисковые пилорамы, в основе которых лежат использования разных режущих механизмов.

Принцип работы и устройство ленточной пилорамы

В основе конструкции ленточной пилорамы, лежит использование распиловочной ленты, которая изготавливается из инструментальной стали и расположена между двух вращающихся узлов, которые и обеспечивают движение лезвия при распиловке.

Преимущества использования для распиловки ленточных пилорам:

• при распиловке образуется малый пропил, что позволяет обеспечить высокий (до 70%) выход материала из обрабатываемой заготовки;
• возможность работы с заготовками (бревнами) больших диаметров;
• возможность удобного подбора толщины распиловки заготовки;
• гладкость и чистота среза заготовки.

Основным недостатком при использовании ленточных пилорам, является затрудненное использование при работе с недостаточно высушенными, хвойными древесинами, поскольку при распиловке на режущую поверхность происходит налипание древесной смолы. Для работы с ленточной пилорамой необходимо использовать просушенные заготовки.

Изготовление самодельной ленточной пилорамы

Предлагаемая пилорама имеет довольно презентабельный и аккуратный внешний вид. При этом, по объему выполняемых функций она ни чем не уступает профессиональным аналогам заводского производства.

Единственным, существенным отличием от заводских станков, является способ подключения к электрической сети. Здесь электричество подается обычным, бытовым способом. Путем включения привычного шнура со штекером в розетку (напряжение 220 вольт). Но этот, так сказать, недостаток ни каким образом не влияет на эффективность и качество производственного процесса.

Ленточная пила в движение приводится обычным асинхронным двигателем. Название он получил благодаря тому, что не достигает постоянной скорости. Она колеблется от 1500 до 3000 тысяч оборот в минуту. Все зависит от количества полюсов сети.

Рельсовый путь изготовлен из металлического уголка 50 миллиметров. Может показаться, что он слабенький, и может не выдержать данную конструкцию. Но это мнение обманчиво. Практика показала, что рельсы вполне уверенно выдерживают массу пилорамы в ровном положении.

Распиливаемый материал помещается на надежные металлические опоры. Всего их семь. Они очень качественно зацементированы в бетонную монолитную плиту.

Упоры выполнены в достаточно традиционном стиле. Они изготовлены из стального десятимиллимитрового прута.

Упор способен подниматься и фиксироваться на необходимой высоте. Фиксация происходит при помощи специального прижима. Предназначен упор для подъема бревна на нужный уровень.

Существует возможность переставлять упоры. Для этого на каждой упорной планке находится крепление

Рельсы крепятся к опоре. Способ крепежа позволяет свободно перемещаться по пилораме по рельсовой конструкции. И при этом не задевать распиливаемый материал, расположенный на металлическом основании.

К упору крепится железная трубка. Ее диаметр равен 2,5 сантиметрам. На трубке закреплено подвижное зажимное устройство. Работает по принципу эксцентрика. Его составные части – крюк и рычаг. Главной их функцией является поджим бревна, которое подлежит распиловке.

С целью увеличения прочности конструкция усилена несколькими профильными трубами прямоугольной формы. Трубы на мертво приварены непосредственно, к самой раме. Их размеры 40 на 20 мм.

Длина рамы равна 7,5 метрам. Ее конструкция носит разборной характер. При желании можно провести разбор на составные части (один полутарометровый кусок и два куска по 3 метра)

Предусмотрена опция регулировки пильной рамы. Этот процесс осуществим при помощи регулировочных болтов. Выполнены они в клиновидной форме.

Видео: ленточная пилорама своими руками.

Republished by Blog Post Promoter

Самодельная ленточная пилорама

Доброго времени суток! Не будем долго говорить и сразу перейдем к делу. В данном материале вам представлено руководство, при помощи которого делается ленточная пилорама своими руками. Итак, приступим к описанию.

Шкивами, которые используются в данном устройстве, раньше обладал комбайн похожий на «Неву», они обладают диаметром 300-320 мм. Шкивы немного стачиваются, это делается для того, чтобы добиться небольшого выступания ремня. В дальнейшем, ремни могут быть сняты совсем, это позволит устройству работать более тихо и продуктивно.

Токарные работы тут задействованы по минимуму. Это стало возможно, благодаря тому, что как направляющие используются полдюймовая труба и труба, которая надевается на нее сверху с зазором 1- 2 мм.

Для начала ,рассмотрим «рельсы»

В качества рельсы, пользуемся уголком 5 см, который устанавливается так, чтобы сторона была сверху, чаще всего, устанавливают, чтобы ребро угла было вверху. Это дает возможность колесу не стереться.

В качестве «Шпал» пользуемся профильной трубой 2,5 на 2,5 см. Тоже приваривается как шпалы, меж профильных трубок, и труба на полдюйма, которая оснащена крепежами когтями. Передвижение и наклон крепежей осуществляется в свободном режиме, дерево зажимается при помощи ударов молотком по зажиму, который, благодаря этому заклинивается.

Реализовано и выступание профильных трубок за пределы рельс. Эти выступы оснащаются регулировочными болтами (М14 на 100 мм).

Профильные трубки обладают «мостиками», поверх которых укладывают палено. Расстояние от одного мостика до другого — 500 мм (под короткие заготовки).

Шкива своими корпусами (ступицы от автомобиля «Москвич») привариваются на трубки, и вся конструкция в целом передвигается вдоль горизонтальных трубок-направляющих (полдюймовых трубок) и фиксируется при помощи болтов.

• Натяжка правого (ведомого) шкива производиться автоматом при помощи пружины (взятой в амортизаторе «КаСики»).
• Положение левого (ведущей) — фиксированное, но есть возможность передвижения, когда меняется размер в ленточной пиле.

Ленточная пилорама своими руками не может быть сделана без роликов. Разрабатывая ролики, стоит помнить, что они должны быть закаленные. Вся пилорама может быть произведена в гараже, проблемы могут быть только с токарными работами.

Исходя из соображений простоты, осуществляем выполнение «роликового узла», используя для этого набор подшипников, пара одинаковых и сзади немного больше.

Установка «Роликов» выполняется на выточенный вал, чтобы имелась возможность для установки шайб между подшипниками (если меняется ширина пилы). Установка вала осуществляется в той же пара труб, что описывалась ранее, вал и полдюймовка свариваются так, чтобы оси были смещены (показано синим).

Вся конструкция прикрепляется поверх направляющих трубок таким образом, чтобы можно было осуществить регулировку узла по вертикали и перемещение из стороны в сторону с возможностью фиксации (чтобы регулировать проем в соответствии с диаметром полена). К ролику, который установлен там, где ведомый шкив, крепим капельницу для СОЖ. Для изготовления рамы используется швеллер (100) высота которого составляется 150 см. Ужесточение рамы производиться при помощи косынок. Рама может слегка «играть», это не страшно. Люфт присутствует даже в пилорамах заводского производства.

Перемещение «Режущего блока» осуществляется поверх швеллеров с помощью винтов-шпилек. Чтобы установка «режущего блока» была жесткой, пользуемся болтами с контргайками. Детали механизма подъема на изображениях.

Немного про установку шкивов

В теории, их расположение должно быть параллельным. Однако, здесь они устанавливаются под углом (2-4градуса). Это делается для того, чтобы лента «оттягивалась» к роликам, в противном случае, может слетать.

https://www.youtube.com/watch?v=T96rO6aXFfI

Данная ленточная пилорама своими руками должна использоваться с учетом того, что будет происходить сушка, и соответственно деформация. ПО этой причине, резать стоит с запасом.

Вариант с колесами:

Ленточная пилорама своими руками | Самоделки своими руками

Самодельная ленточная пилорама, сделанная своими руками в домашних условиях, фото и подробное описание конструкции пилы.

Решил сделать самодельный станок для распиловки древесины. Купил квадратные трубы 20 х 40 мм, и 20 х 20 мм (для усиления) стенка 1.5. Затем напилил и сварил вот такую конструкцию.

Двигатель 2.2 кВт на 1500 оборотов.

Вырезал из стали круги чтобы изготовить колёса под полотно. Пильную ленту использовал ПЛ-600 (Длина полотна пилы — 1638 мм, ширина пилы — 12,7 мм, толщина полотна пилы — 0,65 мм).

Направляющие для ленты не делал принципиально, так как диски и так неплохо должны направлять полотно.

Опорный подшипник не сделал, так как думал что буртиков на колесе должно хватить чтобы лента не убежала… Да и мыслей как его крепить к колесу и раме особо не было (ведь одно колесо подвижное и значит подшипник тоже надо перемещать…). Хотя наверное можно сделать один опорный подшипник у неподвижного колеса… Если ленту поставить так чтобы она двигалась пилящей частью на неподвижное колесо то этот подшипник не даст ей слететь а на подвижном колесе она будет выставляться автоматически так как приезжает на него с неподвижного уже выставленной… Но это надо обдумать ещё…

Теперь про то как изготавливал сами колёса.

Сначала взял стальной круг и отрезал от него блин.

На токарном станке, проточил отверстие под вал (на втором колесе под подшипник) и проточил внешнюю поверхность создав ступеньки (они соосны центральному отверстию).

Из стального листа вырезал квадраты. В токарный патрон зажал планшайбу и приклеив двухсторонним скотчем пластину поджал вращающимся центром и вырезал «бублик» с центральным отверстием чуть меньше диаметра центральной части.

Центральным отверстием получившиеся диски плотненько садятся на «ступеньку» центральной части диска и автоматом получаем параллельность и соосность боковых частей. Затем прихватил их сваркой.

Под конец взял железную полосу и наварил по внешней части потихоньку изгибая прямо в руках (один конец привариваю затем тяну за второй и полоса сама ложится на боковые диски) и по ходу прихватывал сваркой.

Ну и последнее что сделал — установил готовый диск на токарник и проточил внешнюю часть полосы сформировав буртик для ленты и убрав все огрехи и кривость изгибания. Конечно по хорошему надо отбалансировать, обварить получше и после зачистки покрасить… Но для начала оставлю так.

Затем всё это долго и упорно сваривал, закупал подшипники, сверлил и скручивал. В результате получилась вот такая ленточная пилорама своими руками.

Далее фотографии некоторых узлов.

Ременная передача.

Натяжение полотна пилы.

Колесо.

Подшипники.

Запускал его через частотник. Страшно конечно без кожуха… Сначала полотно соскакивало, но винтами натяжения удалось задать такой угол что оно ровно сидело.

Распустил сухую ёлку.

Влажный тополь.

Сухой дуб.

Доски получились вполне хорошими в части постоянства размеров даже несмотря на кривое крепление бревна 4-мя саморезами на вбитый в землю кол.

Качество распила (чистота поверхности) тоже очень порадовала.

Думаю, нужно увеличить число приводных ремней, так как с одним иногда проскальзывает (ну или для начала просто сильнее его натянуть).

Теперь думаю, как лучше организовать закрепление бревна и его подъём на нужную высоту.

Пока планирую подъём винтовым домкратом и фиксацию прикручиванием к торцу горизонтальной пластины и её фиксацию к основанию на котором будет стоять домкрат или нечто подобное.

Ну и защиту надо сделать… Скорее всего из чего-то на подобие мелкой сварной сетки (чтобы было видно что происходит под кожухом).

Автор самоделки: Владимир. г. Москва. samodelki-n.ru

Рекомендуем посмотреть ещё одну самоделку — шинная пилорама.

Ленточная пилорама какую выбрать фото и видео

Если у вас есть участок земли, то всегда пригодятся древесные стройматериалы, причем, в большом количестве. Нужно поправить забор, отремонтировать крышу, обновить хозяйственные постройки, построить баню? Или вы задумываетесь о новом экологически чистом, «дышащем» доме? На все эти цели покупка готовых материалов обойдется недешево. А приобретение производственной лесопилки целесообразно только тогда, когда лес нужно обрабатывать в промышленных масштабах. Иначе окупит она себя нескоро.

Сэкономить время и деньги, получив необходимые образцы высокого качества, поможет ленточная пилорама

Самодельная ленточная пилорама – экономим с умом

Сэкономить время и деньги, получив необходимые образцы высокого качества, поможет ленточная пилорама, собранная собственными руками. Существуют несколько способов ее изготовления, при этом в качестве движущей силы может выступать как бензин, так и электричество. Для домашнего использования вполне достаточно машины с мощностью 5 кВт (для электрического агрегата) и 6-8 л. с. (для бензиновой установки).

Здесь все зависит от места использования — электропривод позволяет увеличить КПД установки, но применять его можно только при наличии качественной электропроводки при соответствующем напряжении. Ленточная бензиновая пилорама идеально подходит для загородных участков, так как на ее работу не влияют перебои с подачей электроэнергии.

Какие могут возникнуть сложности?

Процесс изготовления агрегата не прост, поэтому некоторые факторы лучше учесть еще до начала конструирования.

1. Главное, на что нужно обратить внимание, – наличие узкоспециального инструмента (подробнее описано ниже), на котором мастер обязан уметь работать.

   Ленточная бензиновая пилорама идеально подходит для загородных участков

2. Самодельная ленточная пилорама должна быть очень устойчивой. Вес исходного материала (бревен) иногда превышает 100 кг, а обработка протекает в динамике и с большой нагрузкой. Для достижения большей устойчивости специалисты советуют бетонировать рельсы.
3. Изготовленная вами машина – стационарный агрегат. Поэтому особое внимание следует уделить ее размещению. Опытные мастера не рекомендуют начинать конструирование лесопилки, если площадь вашей мастерской менее 18 м². Если же вы выберете конструкцию, в которой каретка с пильным полотном зафиксирована неподвижно, а распил производится за счет перемещения сырца, то длина аппарата, соответственно, удваивается.

Важно! Учитывая большой вес и сильную нагрузку на каркас, проектировать лесопилку необходимо только из железных материалов — профильные трубы, швеллер и уголки.

Исходя из этого, описывать конкретную модель нет смысла. Ведь у каждого мастера свои возможности и предпочтения. Но если перед глазами лежат чертежи, известны технология и принцип работы, то соорудить свой собственный аппарат не составит труда.

Учитывая большой вес и сильную нагрузку на каркас, проектировать лесопилку необходимо только из железных материалов

Принцип работы самодельного лесообрабатывающего станка

По функционалу пилорама ленточная может быть какой угодно. Но акцентировать внимание все же стоит на горизонтальных моделях. Как и вертикальная ленточная пилорама, горизонтальные конструкции работают с минимальным отходом и тонким распилом, кроме того, они удобны в использовании и просты в сборке. Плюс установки, собранной своими руками, заключается еще в том, что со временем ее можно модифицировать в зависимости от поставленных целей или возросших умений самого мастера. Для начала же рекомендуется собирать самые простые модификации.

Основа любой модели — рельсы. От их длины зависит максимальная длина обрабатываемого сырца. К рельсам крепится платформа с установленным приводным механизмом (в зависимости от выбранной модели, он будет продвигать либо бревно, либо каретку с пилящим элементом). Впрочем, процесс продвижения каретки можно не автоматизировать и передвигать пилящее полотно вручную. Но в любом случае к платформе крепятся ролики, благодаря им процесс передвижения становится легким.

Бревно, расположенное по центру конструкции, закрепляется с помощью зацепов. Станину, на которой закреплена распиливающая лента, подводят к торцовой части бревна, отстраивают по высоте и начинают «распускать» кругляк.

По функционалу пилорама ленточная может быть какой угодно

Подбираем материалы правильно

Список необходимых инструментов и материалов может меняться в зависимости от конкретной модели. Ниже приведены базовые материалы и запчасти, без которых не обойтись при строительстве любой модели. Более точный список вам придется составлять лично, опираясь на собственные чертежи. Но есть и общие составляющие. Обязательно пригодятся рельсы или уголки, шкивы, трубы разного диаметра, швеллер, крепежные элементы. Из инструментов не обойтись без:

• сварочного аппарата;
• фрезерного станка;
• болгарки;
• дрели;
• молотка и плоскогубцев;
• гаечных ключей;
• отверток;
• рулетки.

Важно! Во время проектирования и сборки самодельной лесопилки старайтесь использовать как можно меньше болтовых соединений. Со временем закручивающиеся элементы разбалтываются, и чтобы не допустить аварии, крепеж придется проверять перед каждым стартом.

Еще один необходимый предмет – двигатель. Для самодельных приборов используют либо электрический, либо бензиновый (дизельный), как и для обычной пилы. Если позволяет возможность, то лучше выбирать асинхронный электродвигатель. Такие моторы не нуждаются в постоянном техническом обслуживании и реже ломаются. К тому же, большое количество оборотов позволяет получить более высокое качество спилов.

Сборка ленточной пилорамы

Собирается ленточная пилорама своими руками по принципу блочной укладки, что и позволяет создавать устройство в различных вариациях, начиная от полуавтоматической машины с ручной передвижной системой до полностью компьютеризированных агрегатов. Однако можно отметить и основные моменты, без которых не может обойтись ни одна конструкция.

Собирается ленточная пилорама своими руками по принципу блочной укладки

Давайте выделим ключевые составляющие сборки и разберемся, как сделать ленточную пилораму более подробно:

• при движении пилы используют раму с двумя направляющими;
• подъем ленты производится винтовым механизмом;
• во время работы распилочное полотно может провисать, чтобы исключить возможность неравномерного среза, ее необходимо натягивать с помощью гидравлического или пружинного узлов;
• шкивы или, проще говоря, колеса передвижения;
• кожух ведущего и ведомого колес;
• держатель пилы;
• двигатель;
• рельсы, по которым будет передвигаться каретка с распилочным механизмом либо сам стеллаж с кругляком;
• зажимы, удерживающие кругляк;
• емкость со смазкой для пилящего полотна.

Начинать сборку лесопилки нужно с изготовления основной станины, которая представляет собой П-образную конструкцию. Сваривают ее из двух рельсов или швеллеров. Если в конструкции используются рельсы, подошва конструкции должна оказаться сверху. Применяя швеллер, необходимо обратить внимание на высоту края – она должна быть 14 см и больше, длина — не менее 8 м.

Просверливаем в швеллере (рельсе) отверстия по всей длине, отступая по 1 или 1,5 м. Затем берем трубы длиной не меньше 25 см и стягиваем между собой подготовленные швеллера.

Начинать сборку лесопилки нужно с изготовления основной станины

Далее изготавливаем стойки швеллеров, их количество определяется, исходя из предполагаемой длины пилорамы. К примеру, для агрегата длиной в 8 м хватит и 4 стоек. На них и устанавливается вся конструкция. Готовую структуру необходимо дополнительно укрепить откосами, чтобы добиться большей жесткости и устойчивости.

После того, как основной каркас готов, можно приступать к сборке подвижной части. Ее размеры зависят от ширины основной станины и выступают за нее на несколько сантиметров с обеих сторон. Длина приблизительно составляет около 60 см.

Затем, если вы решили построить автоматизированную машину, то самое время установить на станине двигатель, который будет приводить в движение лафет с бревном. Кстати, изготавливать лафет также нужно из прочного материала. Идеально подойдут стальные листы толщиной в 46 мм.

Фиксация кругляка — не менее важная процедура. Зацепы можно изготовить из труб с внутренним диаметром 35-40 мм. Сверху фиксаторы укрепляются прижимами, сделанными из уголков толщиной не меньше 15 мм. Иначе конструкцию нельзя считать безопасной для работы.

После фиксаторов можно переходить к установке пилящей ленты и двигателя, запускающего распиловочный механизм. Если мы рассматриваем примерный вариант пилорамы с длиной станины равной 8 м, то ее лучше оснастить мотором с мощностью в 10 кВт.

После первого запуска пильное полотно желательно снять и повесить на несколько суток для полной оттяжки

Более точные инструкции зависят от модели, которую вы решили изготовить и от подготовленных вами чертежей. Но в любом случае сделанный агрегат перед началом полноценной работы еще нужно отладить.

Отладка и проверка

Настройка ленточной пилорамы заключается в проверке правильного натяжения пильного полотна. Слишком жесткая натяжка сократит срок службы инструмента. Ослабленная лента не даст правильного спила.

Важно! После первого запуска пильное полотно желательно снять и повесить на несколько суток для полной оттяжки.

При каждом последующем использовании пилы натяжение ленты необходимо ослаблять, это в значительной мере продлит срок ее службы.

Построить пилораму — дело сложное, но ничего невозможного в этом нет

После того, как все детали лесопилки собраны и установлены, перед началом эксплуатации необходимо проверить все болтовые крепления и натяжение ленты. Во время тестового включения агрегат не должен издавать посторонних звуков, лента оборачивается без вибрации.

Построить пилораму — дело сложное, но ничего невозможного в этом нет. Следуйте советам опытных мастеров, используйте качественные детали. Не бойтесь отбраковывать собственную работу. Придирчивое отношение к полученному результату сделает лесопилку не только эффективной, но и безопасной, а работу на ней легкой и приятной.

С. Розанова

Ленточная пилорама своими руками. Изготовление пилорамы в домашних условиях Пилорама своими руками описание чертежи схемы

Строительство дома из дерева или работа плотника требуют специального деревообрабатывающего инструмента. И речь идет не о пиле «дружба», а о самой настоящей ленточной пилораме. Конечно, можно закупать уже обработанные заготовки или приобрести промышленную пилораму, но цена на все это очень высокая. В данной статье мы поговорим о том, как изготавливается ленточная пилорама своими руками. Задача вполне посильная, но потребуются внимание и настойчивость.

Общие сведения

Дерево в качестве строительного материала используется испокон веков. Можно говорить о том, что даже в наше время многие отдают предпочтение деревянным домам в частном секторе, нежели бетонным. Обусловлено это многими причинами, но мы не об этом. Чтобы ускорить строительные работы, а также сократить расходы, были придуманы деревообрабатывающие станки. Пилорам же на сегодняшний день есть огромное количество, но все они выполняют обработку лесозаготовки, только методы отличаются.

Если у вас будет пилорама ленточная, своими руками изготовленная, то она может стать дополнительным источником заработка. Ведь вы с легкостью сможете браться за частные заказы, да и себе ни в чем отказывать не будете. Захотели баню или беседку? Нет проблем, берем заготовку, обрабатываем её и приступаем к строительству.

Почему именно ленточная?

Вы наверняка задаетесь данным вопросом. Как было отмечено несколько выше, в настоящее время есть огромный выбор, но мы остановимся именно на этом. Дело в том, что такое решение имеет огромное количество преимуществ. Во-первых, пилорама такого типа может работать с любыми породами деревьев, начиная от лиственных и заканчивая высокосмолистыми. Во-вторых, производимый сортамент достаточно обширный, это обрезные и не обрезные доски, брусья, шпон, лафет и многое другое.

Вы сможете создавать заготовки, из которых в дальнейшем будет изготовлена мебель, клееный брус, щиты и т. п. Да и в целом рабочий процесс на ленточной пилораме упрощен. Что самое главное, данный вид пиления предусматривает минимальные потери бревна на опилки, что является очень важным моментом. Если пилорама ленточная своими руками будет сделана правильно, то вы не увидите на обработанной заготовке волн и щетины.

Ленточная пилорама своими руками: чертежи и конструкция

Прежде чем приступить непосредственно к практической части, необходимо бегло ознакомиться с конструкцией и набросать несколько простеньких чертежей. Вообще, конструктивная схема выполнена таким образом, что вы можете наращивать компоновку оборудования. То есть в самом простом варианте вы получаете элементарную ленточную пилораму с ручной подачей заготовки, а в самом сложном — высокопроизводительное изделие, имеющее автоматику и датчики.

Основа пилорамы — рама с направляющими. Обычно её собирают сварными подошвами, где и размещают передвижные ролики. Станина во всех случаях П-образная и собирается посредством сварки двух швеллеров между собой. Соответственно, ведущий шкив закрепляется на одной стороне рамы в неподвижном состоянии, а второй — на другом конце в подвижном. Направляющие же монтируются посередине рамы и представляют собой разборную конструкцию. Это очень актуально, если оборудование планируется транспортировать. В целом же ленточная пилорама своими руками, чертежи которой вы можете найти в данной статье, изготавливается не так быстро. Но такое оборудование имеет массу сильных сторон.

Самодельные ленточные пилорамы своими руками от А до Я

Можно говорить о том, что даже простейшая самодельная пилорама, при условии, что она правильно собрана, имеет уникальную конструкцию. Дело в том, что только подобный тип деревообрабатывающего станка полностью исключает повреждение станины в результате падения тяжелой заготовки. Достигается это за счет независимо подвешенных направляющих.

О чем вы должны позаботиться, так это о выборе режущего инструмента. В нашем случае используется ленточная пила, потому, собственно, оборудование так и называется. Её ширина может достигать 60 мм. Натягивается она посредством пружинно-винтового механизма, что очень удобно, так как это не занимает много времени. Пильная лента устанавливается и фиксируется двумя замками. Они должны быть крайне надежными, обратите на это внимание, если собираетесь изготавливать самодельные ленточные пилорамы. Своими руками такие замки делать не стоит, лучше купить.

Принцип действия устройства

Рабочий цикл выглядит примерно следующим образом:

• Подготовка заготовки. На этом этапе бревна обрезают и придают им одинаковую форму.
• Обработка заготовки. Оператор настраивает оборудование. Если есть автоматика, то выставляются необходимые параметры, все остальное делает пилорама.
• Заключительный этап. Данной стадии может не быть, что зависит от наличия погрешностей. Если таковые на обработанных бревнах обнаружились, то их устраняет оператор.

В общем и целом принцип действия устройства основан на том, что в процессе обработки заготовка находится в неподвижном состоянии и разрезается подвижной лентой. Она движется в горизонтальном направлении и установлена на ведущем и ведомых шкивах. Для обеспечения прямолинейности реза крайне важно соблюдать натяжение ленты. Бревно же фиксируется между направляющими с помощью специальной опоры. Оборудование предусматривает наличие электронной линейки или гидравлики, что нужно для получения заготовки определенной толщины. Основные ручные работы: укладка бревна, переворот и его зажим.

Изготовление пилорамы

В качестве основы для нашей будущей пилорамы необходимо взять два швеллера. Они должны иметь длину по 8 метров и высоту порядка 14 сантиметров. Конечно, не всегда есть подходящий швеллер, поэтому вы можете пойти другим путем и использовать рельсы или уголки 50х100 мм. Основное требование заключается в том, чтобы основа была ровной и не имела изгибов. По всей длине швеллеров просверливается ряд отверстий. При этом нужно строго соблюдать заданный шаг. По сделанным отверстиям мы соорудим стяжки. Для этого подойдут отрезки трубы ¾ дюйма. Их длина должна быть порядка 25 сантиметров. Для соединения желательно использовать шпильки или болты 29-35 см.

Мини пилорама своими руками ленточная устанавливается на специальные стойки. Их желательно собирать, используя болты М12. В качестве материала могут быть использованы трубы, уголки или швеллера. Соответственно, чем длиннее станина агрегата, тем большее количество стоек нам понадобится. В нашем же случае достаточно 4-х штук.

Продолжаем сборочные работы

Теперь нам предстоит сделать подвижную тележку. Она состоит из металлической плиты толщиной 40-50 мм. В зависимости от габаритов двигателя подбирается её длина, оптимально 550-600 см. Что касается ширины, то тележка должна быть такой, чтобы швеллеры с каждой стороны выходили примерно на 70-80 мм.

Важные детали

В целом же изготовление ленточной пилорамы своими руками практически завершено. Осталось лишь несколько небольших деталей. Хотелось бы прежде всего сказать несколько слов о подвижной тележке. Дело в том, что для обеспечения перемещения по направляющим необходимо использовать пластины и прокладки. При этом необходимо стараться сделать зазор как можно меньше. Толщина прокладок выбирается такой, чтобы она была на 0,5 мм больше полки швеллера. Крепить все это дело нужно с помощью 8-ми болтов М8.

Так как для перемещения тележки с двигателем используется цепь, то нужно обеспечить её достаточное натяжение. Это необходимо для исключения свободного хода штурвала. Он находится на одной из втулок около звездочек, которые стоят на краях направляющих.

Каждый должен знать

Есть еще такой вариант, как пилорама ленточная бензиновая. Своими руками её сделать еще проще. В этом случае в качестве мотора, приводящего режущий инструмент во вращение, будет выступать двигатель бензопилы, жестко закрепленный на станину. Функции ленты выполняет полотно бензиновой пилы. В целом же конструкция такой пилы предельно простая, но при этом достаточно функциональная.

Удобно работать с подобной техникой еще и из-за продуманного механизма крепления. Он состоит из труб с внутренним диаметром 35-40 мм в которые вставляются подвижные штанги. Сверху монтируются прижимы (из уголка 40х40) и кулачковые зажимы.

Заключение

Несложно догадаться, что основные элементы пилорамы — двигатель и пила. Маломощный мотор для серьезной станины не подойдет. Постарайтесь приобрести двигатель мощностью 10 кВт. Его будет вполне достаточно для вышеописанной конструкции. Что же касается пилы, то её диаметр должен быть порядка метра. В случае если вы испытываете затруднение с покупкой данных комплектующих, рекомендуется уменьшить размеры станины.

Вот мы с вами и поговорили о том, как сделать ленточную пилораму своими руками. Конечно, вовсе без затрат смастерить подобный агрегат не выйдет, но существенно сэкономить вы можете. В любом случае желательно руководствоваться обрабатываемыми заготовками. Чем больше они будут, тем массивней получится станина и в целом пилорама. В конце концов, вы можете воспользоваться самой простой конструкцией и использовать в качестве основы бензопилу. Если все правильно собрать, то результат вас порадует. Теперь вы знаете, как собираетсяленточная пилорама своими руками, и можете воспользоваться этими знаниями.

Ленточная пилорама довольно часто используется в небольших хозяйствах, частных домах для обработки древесины, причем в немалом количестве. Это – простой и надежный инструмент (при грамотном подходе к его созданию), который обойдется куда дешевле, нежели покупной вариант. Чтобы самодельная деревообрабатывающая конструкция работала действительно эффективно, следует иметь представление о том, как правильно сделать ее своими руками. Далее детально об этом.

1. Первым делом следует подготовить станину (неподвижная часть). Для ее создания подойдут два швеллера/рельсы). При использовании рельс необходимо устанавливать их таким образом, чтобы подошва оказалась вверху. Если используется швеллер, то его высота должна составлять не менее 14 см, а длина – около 8 м.
2. По всей длине станины необходимо сделать отверстия с шагом около 1,5 м.
3. Швеллеры стягиваются между собой при помощи труб длиной около 25 см. В качестве крепежа подойдут болты либо резьбовые шпильки.
4. Следующим шагом идут стойки, на которые будет установлена готовая конструкция. Их количество напрямую зависит от длины и сложности конструкции. Так, на стандартную 8-метровую пилораму будет вполне достаточно 4 стоек.
5. Чтобы добавить пилораме жесткости, в конструкцию добавляются раскосы.
6. Последний этап – сбор мобильной тележки. Ее размеры напрямую зависят от ширины станины. Важно, чтобы тележка немного выступала за пределы станины с обеих ее сторон.

Чтобы повысить эффективность работы пилорамы ленточного типа, следует соблюдать несколько простых, но действенных правил:

• Конструкцию следует создавать с учетом будущей нагрузки а, значит, она должна быть устойчивой и достаточно крепкой.
• Поскольку пилорама в сборе очень массивна и отличается немалым весом, ее сборку следует осуществлять непосредственно в месте, где она будет использоваться по назначению.
• Имейте в виду, что самодельная пилорама «разбрасывает» стружку от древесины, поэтому для нее понадобится дополнительная конструкция либо же придется постоянно убирать мусор после рабочего процесса.
• Пилу перед началом эксплуатации пилорамы следует тщательно наточить, а зубья развести.
• Оптимальный двигатель для запуска пилорамы – бензиновый. Можно использовать бензопилу, а ее полотно подойдет в качестве ленты для будущей деревообрабатывающей конструкции.

• Для более эффективной работы инструмента по дереву следует использовать прокладки/пластины. Прокладки обязательно должны быть толще швеллера на 0,5 см.

Вот и все нюансы, которые следует учитывать для того, чтобы создать надежную и эффективно работающую ленточную пилораму. Будьте внимательны к деталям и аккуратны в работе. Удачи!

Как сделать ленточную пилораму: видео

У любого специалиста, которому приходится выполнять операции, связанные с обработкой древесины, должен быть специальный деревообрабатывающий инструмент. Это должно быть довольно функциональное оборудование, которым является ленточная пилорама. Можно, конечно, поискать и альтернативные пути, например, купить уже обработанные заготовки или приобрести промышленную пилораму.

Однако, любое из этих решений является довольно затратным. Наиболее экономичным представляется изготовление ленточной пилорамы своими руками. С этой задачей может справиться любой мастер, который имеет хотя бы минимальный опыт работы с инструментами. А для того чтобы всё получилось, нужно просто быть очень внимательным в процессе работы.

Ленточная пилорама дома

Дерево является наиболее популярным в строительстве материалом, который использовали ещё наши предки. И, надо заметить, что он по-прежнему остаётся востребованным. Находится много желающих построить дома именно из дерева, а не из бетона.

Даже неспециалисту понятно, что работа по строительству подобных объектов занимает много времени и является довольно затратной. Именно для того, чтобы добиться экономии на этих операциях, и были придуманы деревообрабатывающие станки.

Хотя сегодня компании предлагают различные виды пилорам, каждая из них предназначена для решения одной задачи — обработки лесозаготовок . Но делает это каждая по-своему.

Если в вашем распоряжении будет ленточная пилорама, которую вы можете сделать своими руками, то вы можете не только заниматься обработкой древесины для личных целей, но и извлечь из этого дополнительный доход .

Вы можете договориться с заинтересованными лицами о производстве необходимого объёма продукции и легко справитесь с этой задачей. Вам по силам будет выполнить любой заказ вне зависимости, что это будет — беседка или баня. Всё, что вам для этого нужно сделать — взять заготовку и обработать её, после чего вы можете использовать её по назначению.

Этим вопросом задаются многие мастера, которые хорошо наслышаны о популярности ленточных пилорам. Ещё раз напомним, что сегодня подобные устройства представлены в большом количестве, но неслучайно именно ленточная пилорама пользуется наибольшей популярностью.

Объяснить сложившуюся ситуацию можно наличием у этого оборудования множества актуальных для мастеров преимуществ. Прежде всего, пилорама подобной конструкции может обрабатывать заготовки из любых пород древесины , в том числе лиственные и высокосмолистые.

Ещё одна особенность ленточной пилорамы заключается в том, что она может производить довольно широкий ассортимент изделий:

1. Обрезные и не обрезные доски.
2. Брусья.
3. Шпон.
4. Лафет и др.

При желании вы можете создавать заготовки для последующего их использования в изготовлении мебели, клеёного бруса, щитов и другой продукции. Имея в своей мастерской ленточную пилораму, вы намного упростите процесс обработки древесины.

Конструкция подобного типа многими ценится в том числе тем, что позволяет свести к минимуму потери бревна на опилки. Поэтому, если вы сможете сделать ленточную пилораму своими руками с соблюдением всех правил, то можете быть уверены, что после обработки заготовок на них не появится неприятных волн или щетины.

Ленточная пилорама своими руками: чертежи и конструкция

Не стоит торопиться и сразу же переходить к практической части изготовления ленточной пилорамы своими руками. Прежде вам необходимо изучить конструкцию и составить простенький чертёж. Это нужно сделать и в том случае, если вы хотите изготовить дисковую или шинную пилораму.

Конструктивная схема этого оборудования является достаточно понятной и простой . Поэтому вы легко сможете добавить в неё необходимые вам компоненты для выполнения дополнительных операций, которые у вас будут возникать в процессе работы.

Иными словами, у вас есть возможность изготовить самый простой вариант пилорамы, предусматривающий возможность ручной подачи заготовки. Или же вы можете остановить выбор на более сложной версии, создав по индивидуальному чертежу высокопроизводительное устройство, оснащённое автоматикой и специальными датчиками , упрощающими работу по обработке заготовок.

Основным элементом пилорамы как дисковой, так и шинной, является рама с направляющими . Для её изготовления используются сварные подошвы, в которых размещаются передвижные ролики. При любом варианте ленточной пилорамы станина всегда получается П-образной, а изготавливается она путём сварки двух швеллеров между собой.

При этом ведущий шкив приваривают на одной стороне рамы в неподвижном состоянии, а второй крепится на другом конце в подвижном положении. Установка направляющих осуществляется строго по центру и сами они являются разборными.

Об этом обязательно нужно подумать в том случае, если вы собираетесь в будущем перевозить оборудование. В общем, изготовление этой ленточной конструкции своими руками — процесс довольно длительный по времени . Однако, если вам удастся всё сделать правильно, то вы получите очень полезного помощника в свою мастерскую.

Ленточная мини-пилорама своими руками

Какую бы версию самодельной пилорамы вы ни сделали, она в любом случае будет иметь уникальную конструкцию. Это объясняется тем, что при соблюдении правил её изготовления это оборудование не допустит повреждения станины в случае падения тяжёлой заготовки.

Такое возможно, из-за особой конструкции пилорамы, в которой направляющие подвешены и располагаются независимо друг от друга. С особой внимательностью вы должны подойти к выбору режущего инструмента.

В рассматриваемой ситуации это будет ленточная пилорама, что, впрочем, и так понятно, если вспомнить, какое именно оборудование мы собираемся изготавливать своими руками. Самодельная ленточная или дисковая пилорама может иметь ширину порядка 60 мм .

Для натяжения в конструкции предусмотрен специальный пружинно-винтовой механизм . Это довольно удобное решение, поскольку сама процедура натягивания не занимает много времени. После установки пильной ленты её необходимо закрепить посредством двух замков.

Эти запорные механизмы должны отличаться высокой надёжностью . Об этом нужно помнить каждому, кто собирается изготавливать ленточную конструкцию своими руками. Не стоит пытаться экономить на замках и делать их самостоятельно. Вы избежите многих неприятных ситуаций, если просто купите их в магазине.

Принцип действия устройства

Работу на ленточной пилораме можно описать в виде следующих последовательных действий:

Суть работы пилорамы заключается в следующем: вначале заготовка фиксируется в неподвижном состоянии, после чего приводится в действие подвижная лента , которая разрезает древесину.

Во время работы она перемещается строго горизонтально и закреплена на ведущем и ведомом шкивах. Чтобы рез получился прямым, необходимо постоянно контролировать натяжение ленты . Бревно, должно быть, закреплено между направляющими посредством специальной опоры.

В оснащении этого оборудования может присутствовать электронная линейка или гидравлика , которая помогает изготовить заготовки определённой толщины. В процессе обработки древесины оператору приходится выполнять небольшое количество ручных операций — укладка бревна, переворот и его зажим.

Самодельная пилорама своими руками — видео

Потребность в наличии специального деревообрабатывающего оборудования испытывают не только мебельные производства, но и многие домашние мастера. Особенно если они собираются обрабатывать заготовки из древесины в больших количествах.

Для выполнения стоящих перед ними задач лучше всего подойдёт ленточная пилорама. Хотя при желании вы можете сделать дисковую или шинную пилораму своими руками. Конечно, лучше всего сделать пилораму сложной конструкции, у которой будет возможность установить дополнительные элементы , делающие её более функциональной.

Однако, если вам предстоит впервые заниматься этой работой, то лучше всего остановиться на простой версии ленточной пилорамы . Тогда у вас будет больше шансов, что вы сделаете всё правильно и ваша самодельная пилорама прослужит вам долго и на протяжении всего времени службы будет эффективно выполнять операции по обработке древесины.

Чтобы изготовить основу ленточной или дисковой пилорамы своими руками, нам понадобятся два швеллера . При этом они должны иметь определённые размерные характеристики:

• длина должна составлять восемь м;
• высота — 14 см.

К сожалению, не всегда есть возможность найти швеллер необходимых габаритов. Если вы оказались именно в такой ситуации, то вы можете поступить иначе и использовать под эти цели рельсы или уголки размерами 50 x 100 мм . Но обращайте внимание на то, чтобы основа была ровная и у неё отсутствовали изгибы.

Далее, можно переходить к следующему этапу подготовки швеллеров. По их длине необходимо проделать ряд отверстий , соблюдая заданный шаг. После того как отверстия будут готовы, можно переходить к этапу изготовления стяжки.

В качестве материала для неё можно использовать куски трубы диаметром 3/4 дюйма и длиной около 25 см. Крепление стяжки выполняется при помощи шпилек или болтов длиной 29–35 см.

После того как основа ленточной мини-пилорамы будет готова, её устанавливают на специальные стойки . Чтобы сборка была выполнена надёжно, необходимо использовать болты диаметром М 12. Материалом для неё могут послужить трубы, уголки или швеллера. Особое внимание нужно обращать на длину станины устройства: чем она больше, тем больше стоек вам понадобится.

При проведении строительных или плотницких работ всегда необходимы пиломатериалы. Это могут быть доски различного предназначения, брус для фундамента и перекрытий, детали строительных конструкций.

Чтобы иметь достаточный запас необходимых материалов, придется часто распиливать необработанные бревна. Конечно же, можно купить уже готовую продукцию, но финансовые затраты увеличатся в несколько раз.

Пилорама заводского изготовления тоже стоит недешево. Однако можно изготовить вполне функциональную пилораму своими руками в домашних условиях, причем расходы будут значительно меньше.

Разновидности

В зависимости от конструкции рабочей части, самодельную пилораму изготавливают трех типов:

• дисковая пилорама;
• ленточная;
• шинная.

Рассмотрим подробнее каждую из них.

Дисковая установка

Среди самодельных устройств чаще всего встречаются именно дисковые пилорамы. Они получили широкую популярность, благодаря своей многофункциональности и простоте сборки.

Более всего подходят для проведения единоразовых строительных работ либо для малого бизнеса, не предполагающего больших объемов производства. Основой данной конструкции является дисковая пила, устанавливаемая на электрическом двигателе либо на шпинделе.

В большинстве случаев изготавливается так называемая «циркулярка» — прочное основание в виде , на котором закрепляется двигатель и вал с дисковой пилой.

Основание изготавливается из деревянных или металлических частей, которые фиксируются в положении крест — накрест и закрепляются с помощью доски подходящего размера. Поверх доски с помощью болтов крепятся металлические пластины.

В получившейся плите необходимо оставить прорезь для пилы и отверстия для крепления двигателя. Отверстия необходимо дополнительно раззенковать и после этого скрепить с помощью винтов.

Пила должна быть установлена строго посередине получившейся конструкции. Верхняя плита соединяется с основой винтами, в отверстии между плитами фиксируется вкладыш для диска. Последней крепится упорная планка.

Обратите внимание : при сборке пилорамы пристальное внимание следует уделять надежности крепления всех элементов конструкции. Ненадежно закрепленное полотно пилы представляет собой серьезную угрозу для здоровья и жизни человека.

С помощью самодельной дисковой пилорамы можно сделать брус, рейки разного размера и шпон. Скорость вращения пилы достаточна, чтобы получить качественную продукцию с ровными краями и срезами.

Ленточного типа

Установки с использованием ленточных пил применяются на производстве пиломатериалов в промышленных объемах.

Частные производства в большинстве случаев оснащаются самодельными пилорамами, изготовленные на основе чертежей заводских агрегатов. Главное преимущество таких устройств заключается в возможности быстрого распила крупных бревен общим весом до трехсот килограмм.

Изготовление ленточной пилорамы требует специальной подготовки и наличия достаточно большого количества различных стройматериалов:

• трубы различного размера и диаметра;
• металлические уголки для монтажа рельсовой системы;
• швеллер;
• шкивы;
• профильные трубы для шпал.

Кроме этого, потребуются инструменты для работы с металлом — аппарат для сварки, электродрель, болгарка и набор крепежных элементов (болты, гайки, шурупы).

Работы по изготовлению устройства начинаются с монтажа неподвижной части — станины. Форма этой конструкции напоминает букву «П», материалом служат два швеллера или уголка 50X100 мм.

Стандартная длина швеллера составляет 8 – 9 метров, высота не менее 14 см. После монтажа станины в ней просверливаются отверстия, промежутки между которыми должны быть не менее одного метра.

После необходимо стянуть швеллеры трубами длиной 25 см, крепление производится с помощью болтов нужного размера и шпилек. После этого монтируются стойки, на которых будет закреплена пилорама. Для повышения устойчивости конструкцию дополнительно укрепляют нужным количеством раскосов.

Важно знать: пропорции всех деталей должны совпадать, для пилорамы длиной 9 метров необходима пила размером не менее метра.

К тележке крепится пила, сбоку устанавливается штурвал для управления работой агрегата. Фиксаторы изготавливаются из труб диаметром не более 40 мм, внутрь устанавливаются подвижные шланги. Сверху на трубы устанавливаются прижимы из металлических уголков.

В последнюю очередь устанавливается полотно пилы и двигатель. Постройку конструкции лучше всего производить непосредственно на месте будущих работ, так как общий вес ленточной пилорамы весьма велик.

Вас также может заинтересовать статья о том, как сделать вибростол для тротуарной плитки:

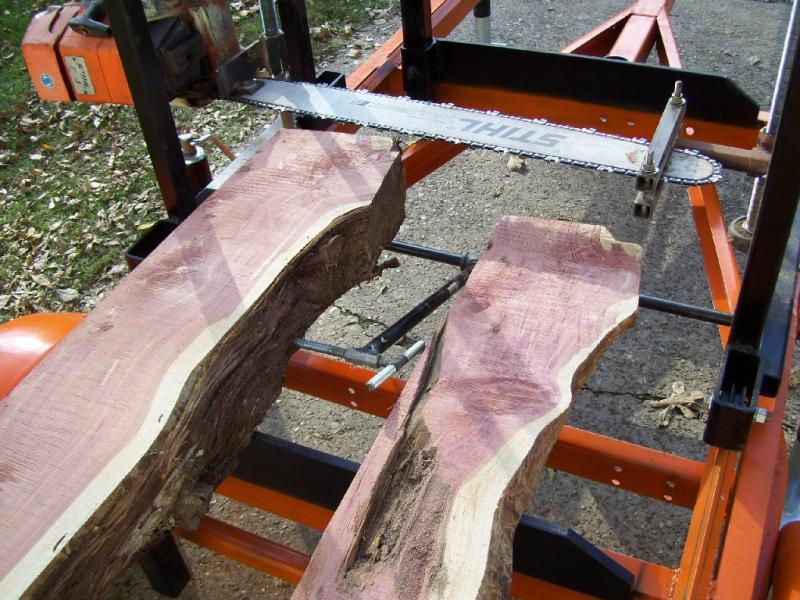

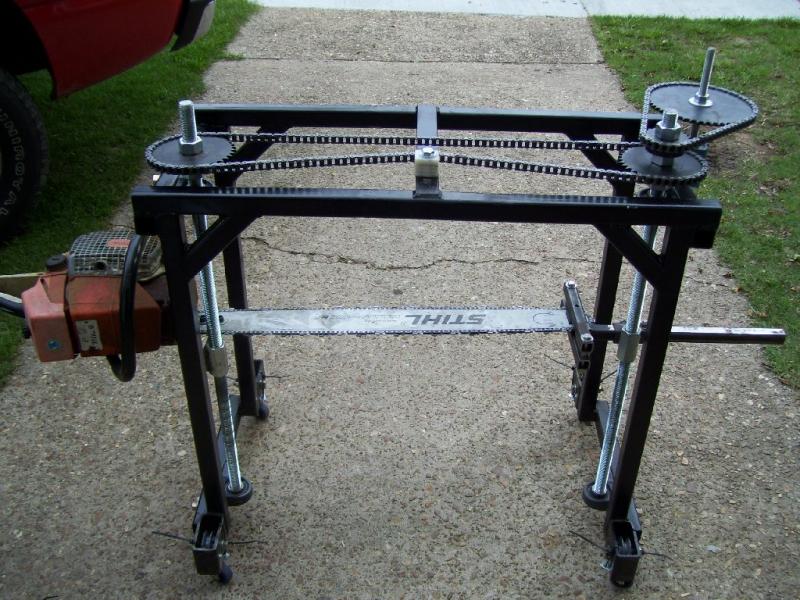

Шинная (логосоль)

Самодельный агрегат кардинально отличается от других видов пилорам своим устройством.

Главной задачей является продольная распиловка бревен, изготовление высококачественного шпона и реек. Многочисленные видео в сети дают исчерпывающую информацию обо всех этапах монтажа шинной пилорамы.

Такой тип пилорам используется на небольших производствах для изготовления мини заготовок нестандартной формы и размера. В самодельных агрегатах в качестве рабочей части используется полотно от бензопилы подходящего размера.

Конструкция состоит из профиля, рабочая высота которого составляет чуть более метра. Бензопила перемещается с помощью тележки.

Точная высота рассчитывается с учетом роста рабочего, дабы избежать длительного пребывания в неудобной позе. На основной профиль укладывается бревно, пила перемещается и производит распиловку по заранее установленным параметрам.

Главное условие, необходимое для качественной работы таких устройств — достаточный вес и жесткость основного профиля, а также наличие необходимого количества опор . Для получения ровной линии распила необходимо наличие как минимум четырех устойчивых колес и ручного привода.

Оптимальным будет использование воротка колодца с приводным колесом. Для регулировки толщины изделия устанавливаются домкраты жесткой фиксации.

Самостоятельное изготовление пилорамы любого типа — трудоемкий и сложный процесс. Целесообразна ли трата времени и средств, каждый решает сам. В любом случае при монтаже агрегата любого типа нельзя забывать о технике безопасности.

Травмы во время работ с деревом получают часто, а самодельное оборудование, собранное недостаточно качественно, представляет опасность для владельца.

Как дешево сделать пилораму своими руками, смотрите в следующем видео:

Большинство жителей пригородной зоны знакомы с необходимостью использования различного деревообрабатывающего оборудования, которое часто используется в бытовых целях на приусадебном участке. Современный рынок ручного и стационарного строительного инструмента изобилует различными моделями устройств для обработки древесины, к самым востребованным из которых можно отнести пилораму. При этом такое оборудование подразделяется на устройства шинного, дискового, рамного и ленточного типа в зависимости от используемого способа распиловки дерева.

Для чего используется шинная пилорама?

Человеком уже на протяжении длительного времени используется древесина разных пород для изготовления конструкций и предметов, используемых в быту. При этом люди постоянно старались своими руками усовершенствовать деревообрабатывающее оборудование. Ручная пила , которая не так давно считалась единственным механизмом для распиловки дерева в домашних условиях, медленно, но уверенно сдаёт свои позиции, уступая место станкам, работающим на электричестве или жидком топливе, которые значительно упрощают человеческий труд.

Ни одно строительство не обходится без значительных денежных затрат, связанных с обработкой древесины: распиловкой досок, сооружением стропильных конструкций или изготовлением предметов мебели. Естественно, все эти предметы можно приобрести в любой торговой сети, но не всегда это оправданно с финансовой точки зрения. Человек, который привык делать все своими руками вполне сможет собрать шинную пилораму – станок, благодаря которому можно смастерить любую беседку, деревянный сарай или гаражный бокс, баню или дом из сруба и множество других конструкций из древесины.

Основным предназначением пилорамы шиной конструкции изготовленной своими руками является высококачественная распиловка брёвен в продольном направлении для изготовления необрезных и обрезных досок, реек, лафетов и другого пиломатериала, используемого в строительстве. Самодельные шинные пилорамы разрабатывались для производства незначительных партий деревянных строительных заготовок нестандартных размеров и обработки разных пород древесины.

Для монтажа распиловочного оборудования шинной конструкции не требуется много места, что позволяет использовать её на небольшом участке земли. Естественно, такая пилорама не сможет полноценно заменить оцилиндрованный станок или резак, но вполне подойдёт для самостоятельной нарезки бруса и изготовления досок. На сегодняшний день существует стационарное оборудование, работающее от электричества и пилорамы, которые можно перемещать благодаря использованию бензинового двигателя, что очень удобно при заготовке пиломатериала в лесу.

Конструкции и виды шинных пилорам

На сегодняшний день можно рассматривать два вида шинных пилорам, которые реально изготовить своими руками:

• с передвижением рабочего агрегата относительно обрабатываемой древесины;
• с продольным способом подачи деревянных заготовок.

При этом выделить какую-либо модель, которая будет лучшей, нельзя, так как оба типа распиловочного оборудования обладают как достоинствами, так и недостатками. Так, при перемещении рабочего агрегата вдоль бревна у человека появляется возможность, контролировать прилагаемые усилия , тем самым обеспечивая равномерный ход и распиловку древесины на высоких скоростях.

При подаче бревна по направлению к распиловочному механизму значительно усложняется контроль распиловки. Достаточно слегка сильнее толкнуть дерево и это сразу приведёт к резкому увеличению нагрузки на шину и цепь. Из-за этого может произойти заклинивание цепи или перегрев мотора. Зато в таком механизме нет дополнительных проводов, которые двигаются за основным агрегатом. Естественно, конечный выбор конструкции пилорамы для изготовления своими руками зависит от индивидуальных предпочтений каждого человека.

Но вне зависимости от выбранной конструкции нужно побеспокоиться о сооружении качественной основы, которая уменьшит вибрацию . Чаще всего для основы самодельной пилорамы шинного типа используют металлические швеллеры или рельсы. Нижнюю часть каркаса оснащают колёсиками для обеспечения свободного перемещения пилорамы или обрабатываемой деревянной заготовки.

Изготовление пилорамы своими руками

Прежде чем переходить к сборочному процессу, нужно побеспокоиться о наличии материалов и инструментов из следующего перечня:

Для изготовления шинной пилорамы своими руками используются запчасти от стандартной бензопилы. Рабочая часть состоит из шины, электродвигателя и системы сцепления , которые помещаются в отдельном корпусе.

Этапы сборки распиловочного механизма

Собрав самостоятельно пилораму шинного типа человек, получит незаменимого помощника для решения бытовых проблем. При этом для её самостоятельной сборки существует определённая последовательность мероприятий .

Пристальное внимание при проведении работ своими руками нужно уделить креплению двигателя , который в процессе работы будет сильно вибрировать. Поэтому нужно позаботиться, чтобы станина под него имела достаточную жёсткость.

Установка конструкции на основу

После сборки рабочего блока его нужно закрепить на металлическом каркасе , изготовление которого своими руками состоит из несложных действий.

1. Из прочных стальных трубок свариваются две заготовки, по форме напоминающие букву «П». Верхние части полученных заготовок фиксируются друг к другу посредством электросварки или болтов.
2. По центру каркаса привариваются четыре патрубка размещённые вертикально. На каждом элементе по внешней стороне проделываются несколько небольших углублений на расстоянии 20 мм друг относительно друга на глубину до половины диаметра трубки.
3. На рабочем узле также привариваются четыре трубки, внутреннее сечение которых должно соответствовать наружному диаметру патрубков, размещённых на основании. Размещение элементов, должно быть выполнено таким образом, чтобы патрубки на рабочем узле надевались на трубки несущей основы.

Такая конструкция необходима для обеспечения свободного перемещения распиловочного узла в вертикальном положении. Фиксация рабочего узла в необходимом положении по вертикали обеспечивается при помощи болтов.

Стационарная конструкция шинной пилорамы

Иногда самодельное распиловочное устройство размещается на бетонном основании. Благодаря этому можно обеспечить постоянную горизонтальность, но при этом значительно замедлиться процесс распиловки брёвен. Чтобы увеличить удобство и эффективность работы пилорамы шинной, своими руками можно дополнительно установить промежуточный передаточный механизм – сцепление.

Для этого потребуется между ведущей шестерёнкой и электрическим мотором смонтировать передачу ременного типа . На шестерёнке и валу электромотора монтируются шкивы, на которые будут натягиваться ремни. Для прижатия ременного изделия используются специальные ролики. Чтобы облегчить работу можно позаимствовать готовую конструкцию из мотоблока.

Ознакомившись с конструкцией и принципом действия шинной пилорамы, каждый желающий сможет собрать такой деревообрабатывающий станок своими руками. Такое распиловочное устройство качественно распускает бревна на доски любой толщины с достаточно высокой точностью. Если человек планирует заняться заготовкой пиломатериала или просто предстоит большое количество строительных работ связанных с деревом, то самостоятельное изготовление распиловочного станка шинного типа позволит сэкономить много времени, сил и денег при обработке, брёвен, досок и других деревянных изделий.

Пилорама из 12-дюймовой ленточной пилы и косилки: 10 ступеней (с изображениями)

Хорошо, у меня есть люлька, которая катится, пила, лежащая на боку . .. теперь мне нужно соединить их и начать определять высоту хода, установку всего … Я начал с картонных коробок для молока и досок, чтобы выровнять пилу, затем закрепил двигатель на месте, чтобы спланировать зазоры приводного ремня и домкрата.

******* Вы должны убедиться, что ваша пила установлена ​​ровно всегда во время сборки ОБОИМ СПОСОБОМ (из стороны в сторону, вперед и назад), иначе вам придется как-то отрегулировать его позже.Если это не так, ваше лезвие будет либо вылезать из вашего разреза (вверх), либо вниз, поэтому у вас никогда не будет настоящей доски. Легче сейчас, чем пытаться изменить его позже. Да, вы можете выровнять домкраты, но затем вниз или вверх они не будут совпадать, поэтому это повлияет на длину хода.

Я использовал толстостенную трубу для крепления передних и задних домкратов, убедившись, что есть место для цепи и зубчатого колеса.

Теперь, когда домкраты на месте, мне нужно прикрепить цепной привод между ними, чтобы поднимать и опускать узел.Я изо всех сил стараюсь собрать всю машину для долговечности … поэтому я купил цепь № 40 в Tractor Supply и шестерни, ступицы зубчатых колес слишком тяжелые, но они должны прослужить долго. Я купил цепь оптом, два 10-футовых рулона, и купил цепной прерыватель, чтобы упростить их размер. Я использовал главные звенья, чтобы соединить концы, отрезанные по длине для каждой секции. Я снял ручки с домкратов, где и подойдут ступицы. Я надел шестерню приводного домкрата, а на трех других сдвинул две на расстоянии, чтобы цепи очистились.Затем я приварил шестерни к ступицам и надел домкраты. Они удерживаются установочными винтами. После того, как все они были на месте, я приварил узел ручки к верхней части домкрата. После первого поворота я понял, что рукоятка либо слишком короткая, либо слишком жесткая, поэтому я разрезал рулевой вал косилки и снял ручку, заменив ее рулевым колесом. Какая разница и в очередной раз использовали еще одну деталь от косилки! Я также использовал старую скобу для крепления мешков от газонокосилки для нашей ручки-толкателя.

Примечание !!!!! Цепи проще собрать перед установкой домкратов, так как если вы на 1/4 дюйма, цепь может быть слишком ослаблена или настолько натянута, что вы не сможете повернуть ручку. ОООпс! К счастью, я смог обрезать прихватки и немного отрегулировать домкрат, чтобы натянуть цепь. Поскольку цепи очень малы, растяжение не должно быть проблемой, если это так, я могу отрегулировать, вытащив половину звена.

Уведомление одна картинка с тире, одна с танком … издевается над ней снова и снова … или это издевается надо мной?
У меня все еще есть элементы управления и многое другое, что нужно добавить… Двигатель установлен выхлопной трубой назад, в середине пилы, поэтому я поставлю топливный бак как можно дальше за борт. Я поставлю аккумулятор рядом с ним, так чтобы панель управления находилась посередине, чтобы я мог использовать существующие жгуты проводов и тросы управления для дроссельной заслонки и сцепления. Я даже собираюсь использовать кожух косилки для звукоизоляции, и это тоже будет круто смотреться. Я сделал крепление для топливного бака из металлического уголка рамы станины и использовал поддон аккумуляторной батареи косилки, просто добавив обрезок трубы коробки, чтобы приварить его к раме пилы.Для удобства оператора и безопасности я добавил кусок трубопровода диаметром 3/4 дюйма для удлинителя выхлопа, отводящего вниз и в сторону от зоны управления.

404 WOODWEB ERROR

5 Планы ленточнопильного станка своими руками, которые вы можете построить сегодня

Научиться строить ленточнопильный завод может оказаться непростым делом. Планы, представленные в приведенном ниже руководстве, предназначены для упрощения процесса. Здесь вы найдете варианты на любой бюджет и любой уровень квалификации. Кстати, есть планы и для людей с большими дворами, и для людей, которые стараются сэкономить драгоценное пространство.

Читайте бесплатные планы ленточнопильных заводов, которые вы можете сделать сами!

1. Лесопилка на заднем дворе из Makezine

Этот первый план позволит вам построить большую лесопилку на заднем дворе по доступной цене. Дизайн сделан в Makezine, и его можно собрать по относительно низкой цене.Это также просто, используя три основных компонента: перила, крепление и саму пилу.

Хотя экономия денег — главное преимущество такой конструкции, покупайте только качественные материалы. Неисправная лесопилка очень небезопасна, и ее следует избегать любой ценой.

2. Лесопилка премиум-выбора: от MotherEarthNews

Этот дизайн от MotherEarthNews немного сложнее и дороже, но он прослужит бесконечно долго, как только вы его запустите.При вложении 1000 долларов и приличном отрезке времени вы можете получить пилораму на заднем дворе, которая эффективно работает в течение долгого времени.

Несмотря на то, что он дорогой по сравнению с нашим первым выбором, он все же намного доступнее, чем промышленная мельница, так что успокойтесь!

3. Чрезвычайно прочная лесопилка: от WoodWeb

Компания WoodWeb предлагает идеальное оборудование для людей, которые рассчитывают на тяжелые условия эксплуатации. Стальная рама чрезвычайно прочна, а бортовые колеса и гидравлическая система делают ее максимально простой в использовании.

Это дорогой дизайн, но если вы рассчитываете на частое использование, на самом деле не обойтись без значительного ценника.

Разработан для тяжелых условий эксплуатации

4. Шансы и конец: от WoodWeb

Здесь у нас есть еще один вариант от WoodWeb. В этой конструкции используются мелкие детали для импровизированной пилорамы, которую вы сможете собрать по дешевке. Минус этого процесса — все неопределенности. Хотя переработка материалов, как правило, является положительным моментом, в этом случае она вносит множество факторов в процесс, поэтому подходите к этому с осторожностью.Если вы не уверены в качестве материала, его не следует использовать.

Требуется творческий подход!

5. Профессиональный вариант DIY от Wilkerdos

Мы закрываем список планом Вилкердоса. Этот лесопильный завод отличается тем, что он имеет такую ​​же производительность, как и у профессиональных лесопильных заводов. Поймите, конечно, что этот фактор также делает его сборку значительно дороже, чем любой из других вариантов в нашем списке. Хотя многие другие можно собрать за несколько сотен долларов, этот стоит десятки тысяч.

, однако, в конечном итоге он будет стоить меньше, чем обычно платят профессиональные пилорамы, так что в этом отношении у вас есть возможность сэкономить деньги, если ваши потребности более продвинуты.

Заключение

Как вы, наверное, догадались, научиться строить ленточнопильный завод подойдет не всем. Речь идет о сверхмощном оборудовании промышленного класса. К таким вещам нельзя относиться легкомысленно.

В то время как каждый плотник хотел бы заготавливать свои собственные доски, некоторым может быть лучше отправиться на лесной склад.Конструкции из нашего списка помогут создать безопасное и эффективное оборудование. Внимательно следуйте инструкциям, чтобы насладиться высококачественной лесопилкой, которая выведет вашу игру в деревообработку на новый уровень!

Изображение предоставлено: Сантери Виинамяки, Wikimedia Commons

Домашний лесопильный завод: изготовление габаритных пиломатериалов

Многие люди полагаются на свои приусадебные участки в качестве готового запаса дров или комбинации дров и столбов для забора. Другие могут даже добавить в этот список деревенские строительные материалы.Но если вы часто ходите на лесной склад в поддержку всех этих проектов мастерских, вы можете подумать о том, чтобы добавить другую перспективу к своему виду этих прекрасных лесных площадей. Где бы ни росли деревья, вы можете собирать их и использовать непосредственно в качестве строительной древесины для небольших построек, или вы можете распиливать их на пиломатериалы и пиломатериалы для поддержки всех видов строительных проектов. И вам не нужно быть хорошим плотником, чтобы все это произошло.

Сказка о двух лесозаводах

Однажды обдумывая проект кухонного острова, насущная потребность в материалах заставила нас исследовать небольшие портативные пилорамы вместо цен на пиломатериалы в местном магазине товаров для дома.В довольно короткие сроки у нас была небольшая бензопила Granberg на Аляске — весь пакет стоил менее 200 долларов в 2010 году — и в течение примерно часа распиловки у нас было большое скопление твердых сосновых пиломатериалов и досок — достаточно, чтобы построить корпус, двери, ящики и ножки кухонного острова.

Тем временем Hud-Son отправил нам модель ленточнопильного станка Homestead для демонстрации. Эта машина легкая, простая в настройке, проста в использовании и способна обрабатывать бревна диаметром 21 дюйм, в том числе американский черный орех, который мы разработали для верхней части кухонного острова (см. «Ленточнопильный завод HUD-Son HFE 21 Homesteader» далее в этой статье).Ленточнопильный завод работает немного быстрее и потребляет меньше древесины в виде опилок, но стоит примерно в 10 раз дороже, чем ленточнопильный завод на Аляске.

От лесопилки до лесопилки до кухонного острова своими руками

Доступ к лесопилкам позволяет создавать пиломатериалы заданных размеров для любых проектов, включая базовое столярное дело. В нашем случае у нас также был строгальный станок, продающийся в гараже, чтобы сделать некоторые первоначальные размеры и сглаживание досок по мере необходимости. Строительство из самодельного бруса занимает немного больше времени, но окупаемость огромна в виде удовлетворения, цены и того факта, что вы точно контролируете размеры досок.

Первым шагом в этом процессе было создание чернового проекта. Мы выбрали основание шириной 34 дюйма и длиной 42 дюйма, которое было бы на 2 1/2 дюйма меньше, чем у других столешниц на кухне. Верх будет из массива ореха толщиной 2 1/2 дюйма, шириной 46 дюймов и длиной 44 дюйма. Дополнительная ширина позволила сделать свес. Основание и верх вместе взятые будут соответствовать высоте других столешниц на кухне.

Проект начался с распиловки тяжелого материала с квадратными ножками 3 1/4 дюйма и рельсового материала толщиной 1 3/4 дюйма с помощью настольной пилы.Затем я пропустил детали через строгальный станок, чтобы уменьшить их размеры до 3 квадратных дюймов для ног и до 1 1/2 дюйма для рельсов.

Обрамление

Для обрамления этого шкафа мы использовали сквозные пазы, входящие в ножки. Мы прорезали пазы с помощью сверла 3/4 дюйма, вставленного в сверлильный станок, и очистили их старым набором долот. Я использовал настольную пилу, чтобы нарезать шипы на концах рельсов.

После того, как основание было собрано и приклеено, мы установили доски толщиной 1/2 дюйма по бокам и сзади, установили основание толщиной 3/4 дюйма, соорудили дверцы и ящики, а затем перешли к верху.

Для верха я выбрал лучшие куски черного ореха толщиной 2 3/4 дюйма, которые у нас были, и когда я пропустил их через строгальный станок, он решил съесть часть своей арматуры. Пришло время настроить ручные плоскости и использовать их, чтобы довести доски до окончательной толщины и выровнять их края для склеивания.

Когда верх был собран, я потратил около часа, работая с ним плоскостями, отшлифовал его и залил эпоксидной смолой. Это поможет сохранить стабильность размеров толстого верха.Потом еще шлифовка и нанесение нескольких слоев полиуретана, и у нас был прекрасный, удобный для кухни островной верх.

Завершающие этапы проекта включали отделку основания, установку верха и установку фурнитуры.

Подробнее: Получите подробный обзор кухонного острова Хэнка от начала до конца в разделе «Строительство кухонного острова, часть 1: Работа с самодельной древесиной».

Главный редактор Хэнк Уилл проводит много времени в своей мастерской, создавая такие вещи, как самодельные грабли для сена, столбы и ворота для заборов, а также кухонные острова со встроенными блоками мясника из апельсинового дерева Осейдж и других деревьев в его округе Осейдж, штат Канзас, ферма.

Малая бензопила Гранберга на Аляске

Наша малая бензопила Granberg на Аляске прибыла с полосами для укладки плит, новой 20-дюймовой полосой и рыхлительными цепями, подходящими для нашей пилы Husqvarna 357XP. Сборка заняла около 20 минут.

Выполнение первого пропила с установленными планками перекрытия гарантирует, что последующие пропилы будут правильными. Отрезав пару футов первой плиты, я установил клин в конце пропила, чтобы вес плиты не давил на пилу и не заставлял ее заедать.

Затем я скатал бревно и переставил брусья перекрытия под углом 90 градусов к первому разрезу, снял брусочки и приступил к разрезанию бревна на несколько частей толщиной 4 и 2 дюйма для использования на кухонном острове и другие проекты вокруг фермы. В результате сокращения денег было получено несколько досок размером с древесину и много более тонких досок.

Мельница на Аляске работала безупречно, а силовая головка Husqvarna 357XP могла без проблем приводить в движение рыхлительную цепь. Чтобы сделать самые широкие надрезы длиной 8 футов, потребовалось от 4 до 6 минут.Вы, конечно, не пойдете в лесопильный бизнес с этой установкой, но вы наверняка захотите и сможете распилить бревна, которые вы даже не подумали бы тащить на лесопилку. Это, а также тот факт, что вы можете легко поднести бензопилу Аляски к бревнам, вместо того, чтобы вытаскивать их из куста, делают этот инструмент незаменимым для нас.

Homesteader Bandsaw Mill HFE 21 Hud-Son

Лесопилка Hud-Son прибыла на поддоне, который можно было легко переместить в мой цех с помощью нашего трактора-погрузчика.Также можно было бы распаковать поддон и отнести отдельные детали к месту сборки.

Наш Hud-Son поставлялся с гусеничной системой, скрепляемой болтами — мне потребовалось около часа, чтобы собрать все правильно с параллельными рельсами, но я довольно дотошен, когда дело доходит до того, чтобы выровнять детали или поставить их в вертикальное положение. Руководство и несколько ручных инструментов были всем, что мне нужно для этого.

Следующим шагом была установка пилы и каретки на гусеницу. Мне удалось сделать это в одиночку, но с партнером было бы немного легче.Прокручивая пилу вперед-назад по гусенице, я заметил, что пара стыков между рельсами была немного шире, чем следовало бы, поэтому я ослабил несколько болтов и постучал по ним молотком. Снова вернуть все в квадрат было несложно, поскольку пила уже была на трассе, и я сразу же был готов установить полотно.

После снятия пары ограждений и снятия напряжения с ведущего колеса я смог вставить лезвие на место и расположить направляющие лезвия, как описано в руководстве.Я затянул гайку натяжения до указанного момента, снова прикрепил защитные приспособления и приступил к работе с двигателем. Наша пила оснащена бензиновым двигателем мощностью 6,5 лошадиных сил. Я проверил масло в картере и обнаружил, что оно чистое и полное. Затем я залил в бак неэтилированный бензин и поджег.

Перед пилкой я добавил очень разбавленный мыльный раствор в резервуар для охлаждения лезвия и включил клапан, чтобы убедиться, что я понял, как он работает. HFE 21 оборудован для распиловки бревен диаметром до 21 дюйма, поэтому я прикатил бревно из черного ореха на гусеницу и закрепил его на месте с помощью бревен, которые входили в комплект.Я отрегулировал глубину своего первого реза, завел двигатель, включил охлаждающую воду и отрегулировал дроссельную заслонку на полную скорость, которая включила центробежную муфту. Вау, пил я.

В первые пару проходов я вырезал на бревне фрезы, но затем повернул его так, чтобы у меня был хотя бы один достаточно прямой край для правильной плоскости перед тем, как разрезать доски на доски с заданными размерами. Я был поражен тем, насколько легко с помощью Hud-Son Homesteader можно было создавать заготовки толщиной от 1/2 дюйма до нескольких дюймов.Я также был удивлен тем, что в первый же день мне удалось так легко превратить несколько бревен в сотни досковых футов годного пиломатериала, особенно с учетом того, что я никогда раньше не фрезеровал древесину на ленточнопильном стане. И когда я закончил выходные, я смог отодвинуть всю установку в сторону, чтобы я мог припарковать трактор под навесом. Для тех из вас, кто задается вопросом, почему я не задохнулся, мой магазин большой, с дверьми высотой 14 футов с двух сторон, что делает его внутри довольно просторным.

Хэнк Уилл вместе со своей женой Карен разводит шерстяных овец, старинный крупный рогатый скот и многие виды кукурузы на открытой ферме в округе Осейдж, штат Канзас.Его семейная жизнь является прекрасным дополнением к его профессиональной жизни в качестве главного редактора журналов GRIT и Capper’s Farmer. Свяжитесь с ним в Google+.

Первоначально опубликовано: ноябрь / декабрь 2012 г.

Зарабатывайте пиломатериалы и деньги с помощью портативной лесопилки

Переносная пилорама может стать ключевым оборудованием на вашей ферме в качестве источника пиломатериалов, а также для ведения прибыльного бизнеса. Сезонный характер ведения сельского хозяйства означает, что бывают периоды затишья, а также времена низкого дохода, и всегда есть строительные проекты, объем которых варьируется от замены нескольких досок на крыльце до постройки сарая.

Мой первый опыт работы с лесопилкой был в начале 1980-х годов, когда я работал на старой циркулярной пилораме с помощью плоского ремня, приводимого в движение трактором. Помимо очевидной опасности работы в непосредственной близости от неэкранированного 5-футового лезвия, которое время от времени бросало куски дерева размером с кулак в случайных направлениях, мельница имела неприятную привычку бросать ленту (у которой также не было защитного экрана). Каски и средства защиты слуха были неслыханными.Каким-то образом мне удалось сохранить все части тела и часть моего слуха нетронутыми, в то же время фрезеровав достаточно древесины, чтобы построить пассивный солнечный дом на столбах и лучах, где мы с женой воспитывали нашу семью (и до сих пор живем).

Из этого опыта у меня «в жилах текли опилки», и когда стали доступны портативные ленточные пилы, я серьезно задумался о покупке. Ленточная пилорама — это эффективный, доступный и безопасный способ превращения бревен в пиломатериалы. Эти мельницы теперь доступны в различных размерах и ценах, от простой «заводской фабрики» за 3000 долларов до производственных машин за 80 000 долларов с дизельными двигателями мощностью 60 л.с. и полной гидравликой.

Мне были нужны пиломатериалы для сарая и нескольких сараев, и у меня был хороший запас бревен на моем участке, поэтому я купил один. Хотя были доступны гидравлические системы, я решил сэкономить и купил ее как ручную пилораму. Двигатель приводит в действие полотно ленточной пилы, но всю работу с бревном выполняет сила мышц.

Пильные полотна ленточной пилы занимают пропил около 1⁄8 дюйма — менее половины, чем у старой круговой пилорамы, что означает, что они извлекают больше пиломатериалов из каждого бревна и требуют меньше энергии для работы.Лезвия стоят около 25 долларов каждое, их хватает примерно на четыре часа резки дуба и их можно затачивать несколько раз. В ручных мельницах обычно используются газовые двигатели с воздушным охлаждением в диапазоне от 7 1/2 до 25 лошадиных сил. Например, мой 23-сильный двигатель Briggs & Stratton работает весь день на 3 галлонах или меньше топлива и обрабатывает дубовое бревно диаметром 20 дюймов и длиной 8 футов в бревна размером 2 на 4 примерно за полчаса. Дэйв Бойт

Льготы

Возможность фрезеровать пиломатериалы нужного мне размера — огромное преимущество.Например, чтобы заменить настил на моем трейлере, я фрезеровал бревна белого дуба в доски толщиной 16 футов на 13⁄4 дюйма для идеальной подгонки. Один из наиболее распространенных запросов на пиломатериалы нестандартной резки — каминная накладка, но большая часть моей древесины идет к деревообработчикам по всей стране для изготовления плитных столешниц и других уникальных предметов мебели.

За последнее десятилетие комбинат обеспечил меня пиломатериалами и источником дохода. Когда стало известно, что у меня есть лесопилка, мне начали звонить соседи по поводу предметов, включая ограды и бревна для сараев.Одна из моих любимых работ — фрезерование «сентиментальных» деревьев из семейной собственности. Изготовление мебели из этих деревьев позволяет им оставаться частью семьи на протяжении поколений. Весна для меня всегда напряженное время, потому что я живу в Миссури, подверженном смерчам. Любой, кто владеет бензопилой, пользуется большим спросом. Недавно я потратил целый день, помогая крановщику убрать огромное дерево с крыши дома в соседнем городе, и получил несколько красивых дубовых пиломатериалов, а также просьбы помочь убрать другие поваленные деревья от урагана.Дэйв Бойт

Переносная пилорама может оказаться полезным инструментом, даже если у вас нет источника древесины на вашем собственном участке. Услуги по организации деревьев являются отличным источником бревен при минимальных затратах, поскольку избавляют их от необходимости разрезать их и вывозить на свалку. Они могут быть источником самых разных видов, включая платан, вишню, грецкий орех, сассафрас, самшитую бузину, вяз и живую изгородь. Ключ в наличии, чтобы быстро забрать бревна, поскольку услуги по обработке деревьев обычно не оплачиваются, пока двор не будет убран.Мастера по дереву, в свою очередь, приветствуют необычные породы в своих проектах. Специальная резка, например, распиленный на четверть платана, может стоить дороже, чем грецкий орех, особенно если ваша фабрика может резать широкие плиты.

(Пила) Пыль на ветру

Если вы хотите заняться лесопилением, неплохо было бы начать с посещения местного лесоруба. Большинство из них будут готовы показать вам основы, и любые три пилорама будут иметь полдюжины мнений по вопросам, включая методы резки и какая марка бензопилы лучше.

Хотя многие пилорамы обычно приветствуют некоторую бесплатную рабочую силу, не ожидайте, что они поделятся с вами своими источниками или клиентами. Это занимает годы напряженной работы, чтобы создать свой бизнес. Платит за гибкость. Я устроился на пастбищах, а также на подъездных путях и дворах в городе. Любой ровный участок земли с достаточным пространством для перемещения бревен может стать площадкой для фрезерования.

Что касается самого бизнеса, социальные сети являются мощным инструментом для продвижения ваших услуг, продажи пиломатериалов и исходных журналов.Я получил некоторую реакцию на рекламу на Craigslist, но Facebook дает людям лучшее представление о том, кто вы и что вы можете предложить. Постоянные клиенты и молва очень заняты.

Помните визитки. Несколько человек заходили ко мне, когда я работал у клиента, или даже когда заправлял грузовик, чтобы спросить о пилении, а иногда просто задавался вопросом, что, черт возьми, я буксирую, что дает мне возможность составьте хорошую пряжу, прежде чем продвигать бизнес.

Хотя многие пилорамы берут плату за резку по индивидуальному заказу лапкой для доски, я беру почасовую плату. Не продавайте себя слишком низко. Мое общее правило — брать в три раза больше, чем стоит мое время: 1⁄3 суммы идет на топливо, техническое обслуживание оборудования и амортизацию, 1⁄3 — на налоги и страховку и 1⁄3 — на мою заработную плату. Имея небольшой опыт, вы можете оценить свою плату, просмотрев журналы. В среднем моя плата составляет около 0,35 доллара за футовый борт, но для небольших или изогнутых бревен цена выше, поскольку их распиливание занимает больше времени и дает меньше пиломатериалов.

Инструменты и снаряжение

Сам лесопильный завод — самая большая инвестиция в бизнес, но вам понадобится несколько других инструментов. Лучшая бензопила 60-х годов в списке. Кроме того, у меня есть пила объемом 95 куб. См с 42-дюймовым стержнем, которую я использую для четвертования бревен, слишком больших для мельницы. (В настоящее время мой журнал записей представляет собой платан диаметром 50 дюймов.)

Использование мельницы в качестве мобильной услуги означает, что вам потребуется транспортное средство, способное буксировать мельницу. Полноприводной бортовой грузовик 3⁄4 тонны идеален.Моя ручная мельница весит всего 1800 фунтов и легко буксирует, но более крупные мельницы с гидравликой могут весить более чем вдвое.

Бортовой прицеп также используется для перевозки бревен и пиломатериалов. Я выполняю большую часть своих тяжелых перевозок с бревенчатым прицепом полной массой 12 000 фунтов с электрическими тормозами и тормозной системой с отрывом. Чтобы загружать бревна на прицеп или на мельницу, нужна хорошая лебедка. Я использую лебедку с приводом от бензопилы, чтобы подбрасывать бревна на пару пандусов, но электрическая лебедка и аккумулятор глубокого цикла также могут выполнять эту работу.Разные инструменты включают крюк для поворота бревен, небольшой топор и пару 8-дюймовых пластиковых клиньев для лесозаготовок.

Средства индивидуальной защиты заслуживают особого упоминания как важная инвестиция в ваш бизнес. При фрезеровании защита глаз обязательна. Я настоятельно рекомендую средства защиты органов слуха, ботинки со стальным носком и кожаные перчатки.

Для работы с бензопилой возьмите пару ножниц для цепной пилы и шлем лесоруба. Парни остановят цепную пилу прежде, чем она врежется в вас. Учитывая, что в среднем при обращении в отделение неотложной помощи по поводу травмы бензопилой наложено 112 швов, нет никакого оправдания, чтобы не носить их.Шлем включает каску, защиту органов слуха и лица / глаз. Древесная стружка выходит из пилы со скоростью примерно 60 миль в час, и достаточно одного глаза, чтобы отправить вас в больницу.

Лесопилка не для всех, но если вы не возражаете против тяжелой работы, нахождения на открытом воздухе и от случая к случаю долгих часов (на недавней работе у заказчика мы закончили работу после наступления темноты, работая при свете фар нескольких автомобилей), это может быть отличный способ заработать. Благодаря этому бизнесу у меня появилось несколько хороших друзей, я лучше познакомился с некоторыми из моих соседей и даже приобрел свежие продукты, лесные грибы и мед за свои усилия.

Если вы заинтересованы в создании небольшой лесопилки, поищите на YouTube «Лесопилка Дэйва Бойта», и вы увидите несколько моих видео.

Эта история впервые появилась в выпуске журнала Hobby Farms за сентябрь / октябрь 2019 года.

5 лучших портативных лесопильных заводов Северной Америки

Getty Images / Колби Лисн

Производители портативных лесопилок с хорошими лесопильными заводами процветают, и растет число лесопилок своими руками.Если у вас достаточно энергии, чтобы распилить свою собственную, вот самые популярные мельницы, продаваемые в Северной Америке.

Эти превосходные компании были выбраны из-за их популярности и уважения со стороны опытных операторов портативных лесопилок, а также из-за того, что у каждой из них есть продажи через Интернет с прекрасным описанием своей продукции.

Ниже приведены ссылки на производителей, которые представляют лучшую портативную лесопильную продукцию. Эти мельницы разработаны, чтобы поместиться практически в любой кошелек, включают в себя множество вариантов моделей и имеют легкодоступные аксессуары, улучшающие мельницу.Каждая компания имеет проверенную репутацию в области качества и продает товары на всей территории США и Канады.

Принято считать, что чем дешевле мельница, тем ниже объем производства, а большинство мельниц меньшего размера можно купить через Интернет. Новые портативные пилорамы от этих компаний могут варьироваться по цене от менее 1000 долларов, как бензопила Norwood PortaMill, до тысяч долларов, например, LumberMate Sawmill, в зависимости от объема производства, который вам нужен.

Основанная в 1929 году под названием «Belsaw», компания TimberKing уже почти столетие производит качественную продукцию, а прочность и долговечность их качественных лесопилок американского производства не имеет себе равных в Соединенных Штатах.

TimberKing — один из крупнейших производителей переносных лесопилок в Соединенных Штатах и ​​предлагает три разные модели для удовлетворения трех очень разных потребностей: пилорама 1220 подходит для небольших, периодических работ по лесозаготовке на ферме, в охотничьем или рыболовном лагере; 1600 имеет более высокую производительность за счет таких функций, как гидравлическая подача, гидравлический отвал и доступные гидравлические погрузчики бревен; B-20 — это выбор для использования мельницы в рамках постоянного коммерческого предприятия.

Однако независимо от того, какую модель вы покупаете, пилорамы TimberKing поставляются с 3-летней гарантией и 30-дневной политикой возврата без лишних вопросов, поэтому нет никакого риска попробовать одну из этих мощных машин, прежде чем полностью совершить покупку. !

WOOD-MIZER — один из крупнейших продавцов переносных лесопилок в Соединенных Штатах. Он работает в Индианаполисе, штат Индиана, более 20 лет, производя тысячи персональных и переносных пилорамы для людей по всему миру.

Их заявление: Ни одна другая компания не может сравниться с выбором фрезерных станков Wood-Mizer. Они предлагают две небольшие мельницы персонального размера для небольших работ по выходным, четыре мельницы профессионального размера для увеличения производства с использованием более крупных бревен и ленточные пилы промышленного назначения, которые могут сравниться с дисковыми пилами по производительности.

Продукция этой относительно молодой компании, разработанная с учетом качества и производительности, всесторонне изучена и тщательно проверена. От стационарных до портативных, от стандартных до широких — выбор моделей в коллекции Wood-Mizer не имеет себе равных.

Norwood Sawmills не только предлагает отличный веб-сайт с полезными ссылками и видео по лесопилке, но и является прекрасным поставщиком для покупки всего, что связано с небольшим лесопилением. Они даже предлагают бесплатную книгу для новичков под названием «Полное руководство по портативным лесопильным заводам».

Их заявление: Каждая портативная пилорама Norwood качественно построена в США и Канаде. Компания подчеркивает, что «никогда не следует ожидать импорта из Китая, Тайваня или Польши.Вы можете быть уверены, что каждый компонент, изготовленный по индивидуальному заказу, в каждом Norwood прецизионно изготовлен на предприятиях США и Канады. Они никогда не собираются из деталей иностранного производства и легко настраиваются для выполнения модернизации гидравлической системы после покупки и повышенной мобильности ».

Компания Hud-Son Forest Equipment, Inc. расположена в Барневелде, штат Нью-Йорк, и имеет одну из крупнейших дилерско-дистрибьюторских сетей в Северной Америке с многолетним опытом производства лесопильного и деревообрабатывающего оборудования.

Hud-Son специализируется на портативных лесопильных станках, ленточных станках и лесопильном оборудовании и предлагает разумные потребительские кредиты для финансирования покупки этих промышленных станков. Согласно его веб-сайту, Hud-Son производит «качественные, доступные портативные пилорамы и деревообрабатывающее оборудование» с компетентными дилерами, которые усердно работают, чтобы помочь вам запустить лесопилку.

Канадская компания ENERCRAFT / BAKER имеет более 27 лет совокупного опыта в производстве лесопильного оборудования.Благодаря постоянному совершенствованию оборудования Enercaft является лидером в отрасли как портативных ленточнопильных станков, так и ленточных пил.

Лесопильные заводы Enercraft рассчитаны на длительный срок эксплуатации, и многие из их старых моделей до сих пор используются предприятиями и домовладельцами.

Вырежьте свои собственные деревянные плиты с помощью ленточнопильного станка «Сделай сам»

Bloomberg

Акции Южной Африки резко упали, лучший результат за первый квартал за 15 лет

(Bloomberg) — Южноафриканские акции остановили трехдневную полосу роста, упав на 1.1% к 10:25 в Йоханнесбурге, что сопоставимо с самыми высокими показателями эталонного индекса акций в первом квартале с 2006 года. Местные тяжеловесы Naspers Ltd. и Richemont присоединились к банкам, а также производителям золота и железной руды, чтобы снизить рыночный риск, Более 110 из 140 составляющих основного индекса снизились на утренних торгах, в то время как только 24 выросли. Южноафриканские акции последовали примеру азиатских компаний, которые упали в среду на фоне повышательного давления на доходность облигаций, поскольку инвесторы ожидают более подробной информации о следующем этапе U .S. расходы на стимулирование экономики, при этом инвесторы наблюдают за восстановлением роста и его возможным влиянием на инфляцию. Международный валютный фонд обновит свой прогноз роста мировой экономики на следующей неделе. Слабость среды ограничила рост базового индекса с начала года до 12%, при этом рост в марте продолжался пятый месяц подряд, что является самой продолжительной такой победой. с апреля 2019 года. Индекс FTSE / JSE Africa All Share Index демонстрирует лучшие квартальные результаты с июня и самый большой рост за первые три месяца года с 2006 года.Что касается местной пандемии, президент Сирил Рамафоса во вторник вечером объявил о четырехдневном запрете на продажу алкоголя, ограниченном праздничными выходными, начинающимися в пятницу, и распространяется только на продажи за пределами офиса. Рестораны, бары и подобные заведения могут по-прежнему обслуживать клиентов. «Мы не ожидаем, что ограничения на продажу алкоголя для потребления за пределами предприятия окажут негативное влияние на экономику, учитывая, что меры будут действовать только в течение длинных выходных и, вероятно, приведут к предварительному хранению на складе, — сказал Мфо Молопяне, экономист FirstRand Group Ltd. Акции Rand Merchant Bank. Distell Group Holdings Ltd., производитель вина и спиртных напитков, упали на 1,7%, а затем снизились до 0,2%. Ритейлер класса люкс Richemont упал на 2,2%, что вызвало наибольшее сопротивление рынку. Naspers снизился на второй день, снизившись на 0,5%, в то время как его дочерняя компания Prosus NV упала на 0,5%. Индекс банковских акций упал в первый день из трех, упав на 1,2%, что стало самым большим внутридневным снижением за неделю, поскольку акции без риска настроения противодействовали силе ранда. FirstRand Ltd. -1%, Standard Bank Group Ltd.-1,5%, Capitec Bank Holdings Ltd. -1,4%, Absa Group Ltd. -1,4%, Nedbank Group Ltd. -1%, Investec Plc -0,7% Производители промышленных металлов упали на 0,2%, отслеживая падение цен на железную руду, как считает Китай ряд налоговых изменений для своей гигантской сталелитейной промышленности, чтобы поддержать усилия по очистке одной из самых грязных отраслей в мире с наибольшим выбросом углерода.ПРИМЕЧАНИЕ: Китай обдумывает пересмотр налогов на сталь в стремлении достичь зеленых целейBHP Group Plc -0,3%, Anglo American Plc -0,2%, African Rainbow Minerals Ltd. -0,3%, Glencore Plc -0.1% Производители драгоценных металлов упали третий день на 0,6%, поскольку снижение цен на золото противодействовало росту цен на платину.ПРИМЕЧАНИЕ: Плохой квартал на золото ухудшается из-за снижения спроса на доллар, YieldsGold Fields Ltd.-2,2%, AngloGold Ashanti Ltd. %, Northam Platinum Ltd. -0,6%, Anglo American Platinum Ltd. -0,3%, Harmony Gold Mining Co. -1%, Sibanye Stillwater Ltd. -0,1%, DRDGold Ltd. -2,6%, Royal Bafokeng Platinum Ltd. -0,9 % ПРИМЕЧАНИЕ: Фонд делает ставку на 7,4 миллиарда долларов на поддержание ралли платиновых металлов. Иностранцы были нетто-покупателями южноафриканских акций во второй день вторника, купив акций на сумму 978 миллионов рандов (66 миллионов долларов), по данным биржевого оператора JSE Ltd.Хотите больше новостей на этом рынке? Щелкните здесь, чтобы получить доступ к тщательно подобранному каналу новостей Bloomberg в Первом слове и избранным источникам.
