Токарный станок по металлу своими руками – чертежи, видео, фото

1. Использование токарного станка
2. Пример самодельного токарного станка с чертежами
3. Конструкционные узлы
4. Советы по изготовлению простейшего станка

Многие домашние мастера задумываются о том, как самостоятельно изготовить токарный станок по металлу. Такое желание объясняется тем, что при помощи подобного устройства, стоить которое будет совсем недорого, можно эффективно выполнять большой перечень токарных операций, придавая заготовкам из металла требуемые размеры и форму. Казалось бы, намного легче приобрести простейший настольный станок и использовать его в своей мастерской, но учитывая немалую стоимость такого оборудования, есть смысл потратить время на то, чтобы сделать его своими руками.

Самодельный токарный станок — это вполне реально

Использование токарного станка

Токарный станок, который одним из первых появился в линейке оборудования для обработки деталей из разных материалов, в том числе из металла, позволяет изготавливать изделия различных форм и размеров.

С помощью такого агрегата можно выполнять обточку наружных и внутренних поверхностей заготовки, высверливать отверстия и растачивать их до требуемого размера, нарезать наружную или внутреннюю резьбу, выполнять накатку с целью придания поверхности изделия желаемого рельефа.

Серийный токарный станок по металлу — это габаритное устройство, управлять которым не так просто, а его стоимость очень сложно назвать доступной. Использовать такой агрегат в качестве настольного оборудования нелегко, поэтому есть смысл сделать токарный станок для своей домашней мастерской самостоятельно. Используя такой мини-станок, можно оперативно производить обточку заготовок, выполненных не только из металла, но также из пластика и древесины.

На таком оборудовании обрабатываются детали, имеющие круглое сечение: оси, рукоятки инструментов, колеса, конструктивные элементы мебели и изделия любого другого назначения.

В подобных устройствах заготовка располагается в горизонтальной плоскости, при этом ей придается вращение, а излишки материала снимает резец, надежно зафиксированный в суппорте станка.

Проточка тормозного диска на самодельном токарном станке

Несмотря на простоту своей конструкции, такой агрегат требует четкой согласованности движений всех рабочих органов, чтобы обработка выполнялась с предельной точностью и наилучшим качеством исполнения.

Пример самодельного токарного станка с чертежами

Рассмотрим подробнее один из рабочих вариантов собранного собственными силами токарного станка, довольно высокое качество которого по праву заслуживает самого пристального внимания. Автор данной самоделки даже не поскупился на чертежи, по которым данное устройство и было успешно изготовлено.

Конечно, далеко не всем требуется настолько основательный подход к делу, зачастую для домашних нужд строятся более простые конструкции, но в качестве донора для хороших идей данный станок подходит как нельзя лучше.

Токарный станок, сделанный своими руками

Внешний вид станка

Основные узлы

Суппорт, резцедержатель и патрон

Вид сбоку

Задняя бабка

Вид снизу на заднюю бабку

Направляющие валы

Конструкция суппорта

Привод от двигателя

Чертеж №1

Чертеж №2

Чертеж №3

Конструкционные узлы

Любой, в том числе и самодельный, токарный станок состоит из следующих конструктивных элементов: несущей рамы — станины, двух центров — ведущего и ведомого, двух бабок — передней и задней, шпинделя, суппорта, приводного агрегата — электрического двигателя.

Конструкция малогабаритного токарного станка про металлу

На станине размещают все элементы устройства, она является основным несущим элементом токарного станка. Передняя бабка — это неподвижный элемент конструкции, на котором располагается вращающийся шпиндель агрегата. В передней части рамы находится передаточный механизм станка, с помощью которого его вращающиеся элементы связаны с электродвигателем.

Именно благодаря такому передаточному механизму вращение получает обрабатываемая заготовка. Задняя бабка, в отличие от передней, может перемещаться параллельно направлению обработки, с ее помощью фиксируют свободный конец обрабатываемой заготовки.

Простая схема узлов самодельного станка по дереву подскажет простой вариант изготовления станины, передней и задней бабок

Самодельный токарный станок по металлу можно оснастить любым электродвигателем даже не слишком высокой мощности, но такой двигатель может перегреться при обработке крупногабаритных заготовок, что приведет к его остановке и, возможно, выходу из строя.

Обычно на самодельный токарный станок устанавливают электродвигатели, мощность которых находится в пределах 800–1500 Вт.

Даже если такой электродвигатель отличается небольшим количеством оборотов, проблему решают при помощи выбора соответствующего передаточного механизма. Для передачи крутящего момента от таких электродвигателей обычно используют ременные передачи, очень редко применяются фрикционные или цепные механизмы.

Токарные мини-станки, которыми оснащаются домашние мастерские, могут даже не иметь в своей конструкции такого передаточного механизма: вращающийся патрон агрегата фиксируется непосредственно на валу электродвигателя.

Станок с прямым приводом

Существует одно важное правило: оба центра станка, ведущий и ведомый, должны располагаться строго на одной оси, что позволит избежать вибрации заготовки в процессе ее обработки.

Кроме того, необходимо обеспечить надежную фиксацию детали, что особенно важно для моделей лобового типа: с одним ведущим центром. Решается вопрос такой фиксации при помощи кулачкового патрона или планшайбы.

По сути, токарный станок своими руками можно сделать и с деревянной рамой, но, как правило, для этих целей применяют профили из металла. Высокая жесткость рамы токарного станка обязательна для того, чтобы на точность расположения ведущего и ведомого центра не оказывали влияние механические нагрузки, а его задняя бабка и суппорт с инструментом беспрепятственно перемещались вдоль оси агрегата.

Использование швеллеров при изготовлении рамы и передней бабки станка

Собирая токарный станок по металлу, важно обеспечить надежную фиксацию всех его элементов, обязательно учитывая нагрузки, которым они будут подвергаться в ходе работы. На то, какие габариты окажутся у вашего мини-станка, и из каких конструктивных элементов он будет состоять, станет оказывать влияние и назначение оборудования, а также размеры и форма заготовок, которые на нем планируется обрабатывать.

От этих параметров, а также от величины планируемой нагрузки на агрегат будет зависеть и мощность электродвигателя, который вам необходимо будет использовать в качестве привода.

Вариант исполнения станины, передней бабки и привода

Для оснащения токарных станков по металлу не рекомендуется выбирать коллекторные электродвигатели, отличающиеся одной характерной особенностью. Количество оборотов вала таких электродвигателей, а также центробежная сила, которую развивает обрабатываемая заготовка, резко возрастают при уменьшении нагрузки, что может привести к тому, что деталь просто вылетит из патрона и может серьезно травмировать оператора.

Такие электродвигатели допускается использовать в том случае, если на своем мини-станке вы планируете обрабатывать некрупные и нетяжелые детали. Но даже в таком случае токарный станок необходимо оснастить редуктором, который будет препятствовать бесконтрольному увеличению центробежной силы.

Асинхронный трехфазный электродвигатель, подключаемый к сети 220 Вольт через конденсатор

Уже доказано практикой и конструкторскими расчетами, что для токарных агрегатов, на которых будут обрабатываться заготовки из металла длиной до 70 см и диаметром до 10 см, лучше всего использовать асинхронные электродвигатели мощностью от 800 Вт. Двигатели такого типа характеризуются стабильностью частоты вращения при наличии нагрузки, а при ее снижении в них не происходит ее бесконтрольного увеличения.

Если вы собираетесь самостоятельно сделать мини-станок для выполнения токарных работ по металлу, то обязательно следует учитывать тот факт, что на его патрон будут воздействовать не только поперечные, но и продольные нагрузки. Такие нагрузки, если не предусмотреть ременную передачу, могут стать причиной разрушения подшипников электродвигателя, которые на них не рассчитаны.

Если использовать ременную передачу нет возможности, и ведущий центр устройства напрямую соединяется с валом электродвигателя, то можно предусмотреть ряд мер, которые защитят его подшипники от разрушения. Подобной мерой может стать упор, ограничивающий продольное перемещение вала двигателя, в качестве которого можно использовать шарик, устанавливаемый между корпусом электродвигателя и задним торцом его вала.

В задней бабке токарного станка располагается его ведомый центр, который может быть неподвижным или свободно вращаться. Наиболее простую конструкцию имеет неподвижный центр: его несложно сделать на основе обычного болта, заточив и отшлифовав под конус ту его часть, которая будет соприкасаться с заготовкой. За счет вкручивания или откручивания такого болта, перемещающегося по резьбовому отверстию в задней бабке, можно будет регулировать расстояние между центрами оборудования, тем самым обеспечивая надежную фиксацию заготовки. Обеспечивается такая фиксация и за счет перемещения самой задней бабки.

Чтобы обрабатываемая деталь беспрепятственно вращалась в таком неподвижном центре, заостренную часть болта, которая с ней соприкасается, нужно будет смазывать машинным маслом перед началом работы.

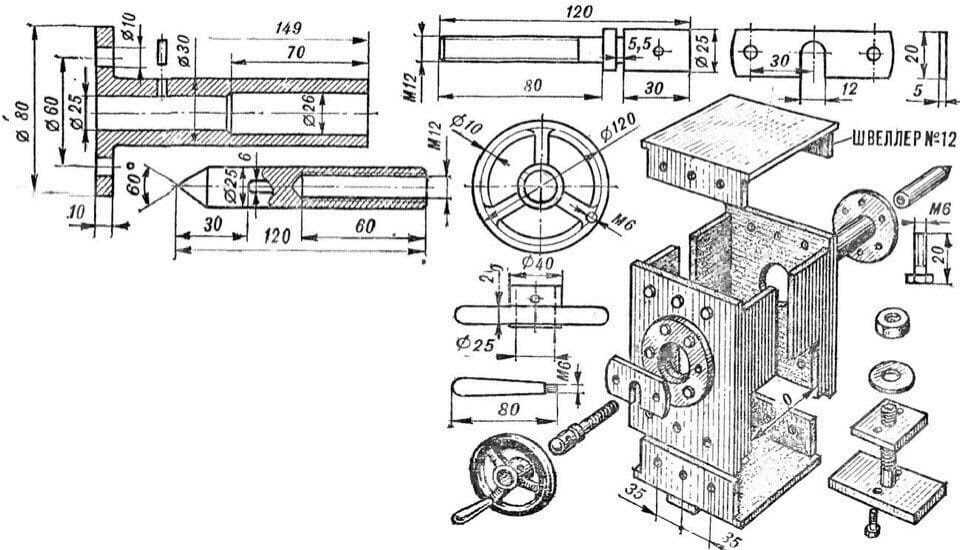

Самодельная задняя бабка для настольного токарного станка

Советы по изготовлению простейшего станка

Сегодня не представляет сложности найти чертежи и фото токарных станков, по которым можно самостоятельно изготовить такое оборудование. Более того, несложно найти различные видео, демонстрирующие процесс их изготовления. Это может быть мини-станок с ЧПУ или очень простое устройство, которое, тем не менее, даст вам возможность оперативно и с минимальными трудозатратами изготавливать изделия из металла различной конфигурации.

Стойки простейшего токарного станка по металлу можно изготовить из древесины. Их необходимо будет надежно закрепить на станине агрегата при помощи болтовых соединений. Саму станину, если есть возможность, лучше изготовить из металлических уголков или швеллера, что обеспечит ей высокую надежность, но если их нет под рукой, можно также подобрать толстые деревянные бруски.

На видео ниже представлен процесс самостоятельного изготовления суппорта для токарного станка.

В качестве узла на таком станке, на котором будет фиксироваться и перемещаться режущий инструмент, выступит подручник, изготавливаемый из двух деревянных дощечек, соединенных под углом 90 градусов. На поверхности дощечки, где будет размещаться инструмент, необходимо зафиксировать лист металла, который защитит древесину от деформирования и обеспечит точное расположение резца по отношению к обрабатываемой детали. В опорной поверхности горизонтальной дощечки, перемещаемой по станине агрегата, необходимо сделать прорезь, за счет которой такое перемещение будет достаточно точным.

Для изготовления передней и задней бабки вашего самодельного токарного станка, необходимо будет подобрать металлические цилиндры соответствующего размера, которые размещают в подшипниковых узлах, установленных в деревянные стойки. Вращение, совершаемое обрабатываемой деталью, будет передаваться ей через передний центр, соединенный ременной передачей с электродвигателем. Таким образом, заготовка, надежно зафиксированная между передним и задним центром, обрабатывается при помощи резца, установленного в подручнике оборудования.

Еще один вариант самодельного станка (нажмите для увеличения)

Общий вид

Передняя бабка

Суппорт и патрон

Не должно возникнуть никаких проблем и с поиском электродвигателя, которым следует оснастить токарный мини-станок. Даже если вам не удалось найти двигатель требуемой мощности (500–1000 Вт — для обработки мелких деталей, 1500–2000 Вт — для крупногабаритных заготовок), то вполне подойдет бывший до этого в употреблении агрегат, ранее установленный на бытовой швейной машинке. Кроме того, в качестве привода для компактных токарных станков допустимо применять электродрели или шлифовальные машины.

В итоге таких несложных манипуляций вы получите в свое распоряжение станок, способный выполнять самые распространенные токарные операции по металлу. При желании агрегат можно модернизировать, расширяя его функциональные возможности. Конечно, станок с ЧПУ из подобного устройства сделать сложно, но выполнять на нем расточку, сверление, шлифование, нарезание резьбы и ряд других технологических операций по металлу вполне возможно.

Самодельный токарный станок по металлу своими руками

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Токарный станок нужен для изготовления и обработки металлических деталей. Профессиональное оборудование стоит довольно дорого, поэтому в целях экономии можно изготовить самодельный токарный станок по металлу своими руками. Сделать это можно несколькими способами, а чертежи подобного изделия легко находятся в интернете. Использовать для изготовления можно подручные материалы, размер же станка может быть любым.

Профессиональный токарный станок имеет высокую стоимость, поэтому имеет смысл изготовить подобное устройство самостоятельно

Содержание

• 1 Составляющие мини-токарного станка по металлу своими руками
  • 1.1 Суппорт токарного станка своими руками: чертежи, как сделать из подручных материалов
• 2 Самодельный токарный станок по металлу своими руками: порядок сборки
• 3 Выбор электродвигателя для станка
• 4 Изготовление токарного станка из дрели своими руками
• 5 Особенности работы токарных станков по металлу своими руками, видео-инструкции как способ избежать ошибок
• 6 Техника безопасности при работе с самодельным токарным станком
• 7 Варианты модернизации самодельного токарного станка

Составляющие мини-токарного станка по металлу своими руками

Любой самодельный токарный станок состоит из следующих элементов:

• привод – основная часть механизма, которая отвечает за его мощность. Выбор привода необходимой мощности является одной из самых сложных задач. В небольших токарных станках по металлу своими руками можно использовать привод от обычной стиральной машины или дрели. Обычно, мощность этого элемента начинается от 200 Вт, а количество оборотов в минуту – от 1500;
• станина – несущая рама конструкции, которая может быть изготовлена из деревянных брусков или стального уголка. Станина должна характеризоваться высокой прочностью, иначе вся конструкция может развалиться от вибраций во время работы;

Проекция и основные узлы токарного станка по металлу

• задняя бабка – изготавливается из стальной пластины и привариваемого к ней стального уголка. Пластина упирается в направляющие станины, а основным назначением задней бабки токарного станка своими руками является фиксация металлической детали при обработке;
• передняя бабка – часть, аналогичная задней бабке, но устанавливающаяся на подвижной раме;
• ведущий и ведомый центры;
• суппорт – упорный механизм для рабочей части.

Вращательный момент от двигателя к рабочей части станка может передаваться несколькими способами. Кто-то предпочитает напрямую устанавливать рабочую часть на вал двигателя – это экономит место и позволяет сэкономить на запчастях. Если же такой вариант невозможен, крутящий момент можно передавать при помощи фрикционной, ременной или цепной передачи. У каждого из этих вариантов есть свои преимущества и недостатки.

Ременная передача для электродвигателя является самой дешевой и характеризуется достаточно высоким уровнем надежности. Для ее изготовления можно использовать ремень для электродвигателя, снятый с любого другого механизма. Недостаток ременной передачи состоит в том, что со временем ремень может стираться и его придется менять тем чаще, чем интенсивнее вы работаете со станком.

Устройство передней и задней бабки токарного станка. Передняя бабка (слева): 1 — ремень клинообразный; 2 — шкив двухступенчатый; 3 — шпиндель; 4 — подшипник шариковый. Задняя бабка (справа): 1 — корпус; 2 — центр; 3, 6 — рукоятки; 4 — пиноль; 5, 12, 14 — винты; 7 — маховик; 8 — тяга; 9, 10 — рычаги; 13 — гайка

Цепная передача стоит дороже и занимает больше места, но и прослужит значительно дольше, чем ременная. Фрикционная передача имеет промежуточные характеристики между ременной и цепной.

Полезный совет! При сборке токарного станка выбирайте тот тип передачи, который лучше всего будет соответствовать поставленным задачам. Например, для мини-токарного станка своими руками лучше подойдет установка рабочей части непосредственно на вал.

Суппорт токарного станка своими руками: чертежи, как сделать из подручных материалов

Суппорт является одной из самых важных частей самодельного токарного станка – от него зависит качество будущей детали, а также количество времени и сил, которые вы потратите на ее изготовление. Эта часть располагается на специальных салазках, которые перемещаются по направляющим, расположенным на станине. Суппорт может двигаться в трех направлениях:

• продольное – рабочая часть станка двигается вдоль заготовки. Продольное движение используется для вытачивания резьбы в детали или для снятия слоя материала с поверхности металлической заготовки;

Токарный станок по металлу, созданный своими руками

• поперечное – движение перпендикулярно оси заготовки. Используется для вытачивания углублений и отверстий;
• наклонное – движение под разными углами для вытачивания углублений на поверхности заготовки.

При изготовлении суппорта токарного станка своими руками стоит учитывать тот момент, что данная часть подвержена износу в результате возникающих во время работы вибраций. Из-за них крепления расшатываются, возникает люфт, все это влияет на качество изготавливаемой детали. Для того чтобы избежать таких неполадок, суппорт необходимо регулярно подстраивать и регулировать.

Регулировка самодельного суппорта для токарного станка своими руками осуществляется по зазорам, люфту и сальникам. Регулировка зазоров нужна в том случае, когда износился винт, отвечающий за перемещение части в продольной и поперечной плоскостях. В результате трения суппорт начинает расшатываться при нагрузках, что значительно снижает точность изготовления детали. Устранить зазоры можно путем вставки клиньев между направляющими и кареткой. Люфт детали устраняется при помощи закрепляющего винта.

Если же в вашем станке износились сальники, их следует тщательно промыть и пропитать свежим машинным маслом. В случае критического износа сальники лучше полностью заменить на новые.

Устройство суппорта: 1 — каретка суппорта; 2 — ходовой винт; 3 — поперечные салазки суппорта; 4 — поворотная часть суппорта; 5 — направляющие поворотной части; 6 — резцедержатель; 7 — винт для закрепления резцедержателя; 8 — винты для закрепления резцов; 9 — рукоятка для поворота резцедержателя; 10 — гайки; 11 — верхняя часть суппорта; 12 — поперечные направляющие каретки; 13 — рукоятка для перемещения верхней части суппорта; 14 — рукоятка для перемещения поперечных салазок; 15 — рукоятка для включения подачи суппорта от ходового винта; 16 — маховичок для продольного перемещения суппорта; 17 — фартук

Самодельный токарный станок по металлу своими руками: порядок сборки

Сборка механизма выполняется в следующем порядке:

1. Из металлических балок и швеллеров собирается рама станка. Если вы собираетесь работать с большими деталями, то и материалы для сборки рамы нужно использовать с расчетом на большую нагрузку. К примеру, если планируется работать с металлическими заготовками длиной свыше 50 мм, толщина материалов для рамы должна начинаться от 3 мм для уголков и от 30 мм – для стержней.
2. На швеллеры устанавливаются продольные валы с направляющими. Валы могут быть приварены при помощи сварки или закреплены болтами.
3. Изготавливается передняя бабка. Для изготовления передней бабки токарного станка своими руками используется гидравлический цилиндр с толщиной стенок от 6 мм. В цилиндр необходимо запрессовать два подшипника.
4. Прокладывается вал. Для этого используются подшипники с большим внутренним диаметром.
5. В гидравлический цилиндр заливается смазывающая жидкость.
6. Устанавливается шкив и суппорт с направляющими.
7. Монтируется электропривод.

Кроме того, по чертежам токарного станка по металлу своими руками видно, что для повышения устойчивости резцового механизма изготавливается подручник, а на нижней части конструкции закрепляется тонкая полоса металла. Последняя служит для защиты рабочей части станка от деформации в процессе работы.

Устройство самодельного токарного станка для обработки металла: 1, 7 — швеллеры; 2 — ходовая труба; 3 — задняя бабка; 4 — поддон для сбора стружки; 5 — суппорт; 6 — ходовой винт; 8 — электрический двигатель; 9 — неподвижная передняя бабка; 10 — лампа в защитном колпаке-отражателе; 11 — сетчатый экран для защиты токаря от стружки; 12 — опора

Полезный совет! Токарный станок по металлу, собранный своими руками, может быть использован не только по прямому назначению, но и для шлифовки и полировки металлических деталей. Для этого к электрическому валу присоединяется шлифовальный круг.

Выбор электродвигателя для станка

Самой важной частью самодельного токарного станка по металлу, видео изготовления которого можно легко найти в интернете, является электромотор. Именно с его помощью осуществляется движение рабочей части станка. Соответственно, от мощности этого механизма зависит мощность всей конструкции. Она выбирается в зависимости от размеров металлических заготовок, с которыми вы планируете работать.

Если вы планируете работать на станке с мелкими деталями, для этого вполне подойдет мотор с мощностью до 1 кВт. Его можно снять со старой швейной машинки или любого другого подобного электроприбора. Для работы с крупными запчастями вам понадобится двигатель с мощностью в 1,5-2 кВт.

При сборке по готовым чертежам самодельного токарного станка по металлу учитывайте, что все электрические части конструкции должны быть надежно изолированы. Если у вас нет необходимого опыта работы с электрическим оборудованием, лучше обратиться за помощью по подключению к специалисту. Так вы будете уверены в безопасности работы и надежности конструкции.

Асинхронный двигатель является оптимальным вариантом для самодельного токарного станка

Изготовление токарного станка из дрели своими руками

Если вы хотите сэкономить на запчастях и значительно упростить себе задачу по сборке самодельного токарного станка, в качестве привода можно использовать обычную электрическую дрель. У такого конструктивного решения есть ряд преимуществ:

1. Возможность быстрой сборки и разборки конструкции – дрель легко отсоединяется от станины и может быть использована по прямому назначению.
2. Простота переноса и транспортировки станка – хороший вариант, если вам приходится работать с металлическими заготовками в гараже и на улице.
3. Экономия – дрель выступает не только в качестве электродвигателя, но и избавляет от необходимости использовать передачу, а также позволяет использовать сменные насадки в качестве рабочего инструмента.

Конечно, есть и отрицательные стороны у токарного станка из дрели. Как сделать обработку с помощью данного инструмента крупных деталей возможной? Это практически неосуществимо, так как у дрели относительно небольшой крутящий момент и большое число оборотов. Конечно, можно повысить эти параметры, если все-таки установить ременную передачу и с ее помощью передавать вращающий момент от дрели на шпиндель, но это в значительной мере усложнит конструкцию, главным преимуществом которой является простота и компактность.

Схема устройства самодельного токарного станка на основе дрели: 1 — крепления к столу или верстаку; 2 — передняя опора; 3 — опора под заготовку; 4 — задняя опора

Изготовление самодельного настольного токарного станка по металлу на основе дрели имеет смысл в тех случаях, когда у вас нет необходимости в проведении масштабных работ, а вытачивать нужно только мелкие детали.

Для изготовления токарного станка по металлу на основе электродрели вам понадобятся те же детали, что и для обычной конструкции за исключением электродвигателя и передней бабки. Роль последней также выполняет дрель. Учитывая компактность конструкции, в качестве станины может использоваться обычный стол или верстак, на котором будут фиксироваться все составляющие станка. Сама дрель закрепляется в конструкции при помощи хомута и струбцины.

Полезный совет! Функциональность токарного станка на основе электродрели можно существенно расширить, если добавить к его конструкции различные насадки и дополнительные приспособления.

С помощью самодельного токарного станка можно не только вытачивать детали, но и наносить на вращающуюся заготовку краску, осуществлять намотку проволоки на трансформатор, делать на поверхности детали спиральные насечки и выполнять многие другие действия. Кроме того, если собрать для станка приставку-копир, то с ее помощью можно быстро и без особых усилий производить небольшие одинаковые детали.

Чертеж передней опоры, внутри которой закрепляется дрель

Особенности работы токарных станков по металлу своими руками, видео-инструкции как способ избежать ошибок

Как и у любого другого оборудования, у самодельных токарных станков есть свои особенности, которые необходимо учитывать при сборке и эксплуатации. К примеру, при работе с крупными деталями или при использовании мощного электродвигателя возникают сильные вибрации, которые могут привести к серьезным погрешностям при обработке детали. Чтобы избавиться от вибраций, ведущий и ведомый центры станка необходимо устанавливать на одной оси. А если планируется устанавливать только ведущий центр, к нему должен крепиться кулачковый механизм.

В настольных токарных станках своими руками по металлу не рекомендуется устанавливать коллекторный двигатель. Он склонен к самопроизвольному увеличению числа оборотов, что может привести к вылету детали. Это, в свою очередь, может привести к производственным травмам или порче имущества. Если же без установки коллекторного двигателя никак не обойтись, в комплекте с ним обязательно нужно устанавливать редуктор для понижения оборотов.

Идеальным вариантом двигателя для самодельного токарного станка является асинхронный. Он не увеличивает частоту оборотов во время работы, устойчив к большим нагрузкам и позволяет работать с металлическими заготовками с шириной до 100 мм.

Самое главное при работе на токарном станке — соблюдение техники безопасности

Правила установки и эксплуатации любого типа электродвигателя для токарного станка можно посмотреть в многочисленных видео-инструкциях в интернете. С их помощью вы не только избежите распространенных ошибок при сборке, но и сэкономите время и силы благодаря наглядности материала.

Техника безопасности при работе с самодельным токарным станком

При работе с конструкцией следует соблюдать определенные меры безопасности. Так, после сборки станка нужно осуществить проверку его работоспособности. Шпиндель должен вращаться легко и без задержек, передний и задний центры должны быть выровнены по общей оси. Центр симметрии вращающейся детали должен совпадать с осью ее вращения.

На любом видео токарного станка своими руками видно, что после монтажа электродвигателя он накрывается специальным кожухом. Последний служит не только для защиты оператора станка, но и для защиты самого мотора от попадания пыли, металлических частиц и грязи. Для станка, изготовленного на основе электродрели, такой кожух не нужен.

Полезный совет! Если вы планируете монтаж конструкции на основе мощного электродвигателя, то обязательно убедитесь в том, что для работы с ним хватает мощности вашей электросети. В домашних условиях лучше обойтись мотором от бытовой техники, который точно будет работать от напряжения в вашей розетке.

Пример токарного станка по металлу, собранного своими руками

Также следует придерживаться следующих правил безопасности:

1. Рабочий инструмент обязательно должен располагаться параллельно поверхности обрабатываемой заготовки. В противном случае он может соскочить, что приведет к поломке станка.
2. Если вы обрабатываете торцевые плоскости, деталь должна упираться в заднюю бабку. При этом очень важно соблюдать центровку, иначе вы рискуете получить бракованную деталь.
3. Для защиты глаз от металлических стружек и частиц можно соорудить специальный щиток или просто пользоваться защитными очками.
4. После работы конструкцию обязательно нужно чистить, удаляя металлические опилки и другие отходы производства. Внимательно следите за тем, чтобы мелкие части не попадали в электродвигатель.

Варианты модернизации самодельного токарного станка

Если вам нужен механизм, который сможет не только выполнять токарные работы, но и шлифовать, и красить заготовку, базовый станок можно легко модифицировать. Лучше всего делать это для конструкции на основе электродрели, так как заменить рабочую часть в ней проще всего.

Токарный станок может быть многофункциональным устройством в мастерской, с помощью которого можно выполнять различные работы, в том числе бытовые: заточку ножей, ножниц и пр.

Существует несколько популярных модификаций токарного станка по металлу. Как сделать конусообразное отверстие? Для этого к основанию необходимо прикрепить два напильника таким образом, чтобы они образовывали трапецию. После этого монтируется пружинный механизм, который обеспечивает подачу напильников вперед и под углом, что позволяет сверлить в детали конусообразные отверстия.

Кроме того, для работы с металлическими деталями разной длины можно сделать станок с разборной основой. При помощи нескольких досок или металлических уголков можно приближать или отдалять рабочий инструмент к креплениям, удерживающим деталь, а также менять размер зазора между креплениями. Удобнее всего делать такую конструкцию на основе обычного стола или верстака.

Если прикрепить к электродвигателю в качестве рабочего инструмента шлифовальный круг, при помощи станка можно заниматься не только полировкой поверхности детали, но и заточкой ножей, ножниц и других бытовых инструментов. Таким образом, токарный станок превращается в удобный многофункциональный механизм.

Создание токарного станка своими руками позволит получить оборудование, оптимально подходящее под нужды владельца

Сборка токарного станка в домашних условиях является достаточно простой задачей, которую еще больше упрощают многочисленные видео-инструкции и чертежи из интернета. При этом собрать конструкцию можно буквально из подручных частей, используя для этого старую бытовую технику и отходы монтажного и строительного производства.

Основное преимущество самостоятельной сборки – это экономия средств. Кроме того, стоит отметить возможность самостоятельно регулировать габариты и мощность устройства, чтобы приспособить его под свои нужды. Самодельный станок может быть не только большим, но и совсем миниатюрным, предназначенным для обработки мелких деталей.

7 УЧЕБНЫХ ПОСОБИЙ ДЛЯ СБОРКИ СТАНКОВ ПО МЕТАЛЛУ

Опубликовано: 23 февраля 2020 г. · Изменено: 26 июля 2021 г. автором Allison · Эта запись может содержать партнерские ссылки · Этот блог приносит доход с рекламы

Токарные станки по металлу — обязательный инструмент в любой мастерской; однако эти бесценные инструменты довольно дороги и могут значительно сократить ваш бюджет или финансовые планы. Тем не менее, вам не нужно беспокоиться. Имея небольшую сумму, намного меньшую, чем покупка заводского, вы можете построить себе токарный станок по металлу из кусочков и обрезков материала, лежащих в вашем магазине. Вы также можете купить несколько предметов в хозяйственном магазине, но ничего слишком дорогого.

Различные учебные пособия были тщательно составлены, чтобы в кратких или простых шагах научить вас делать токарный станок по металлу, соответствующий вашим строительным потребностям.

Содержание

1.Самостоятельный токарный станок по металлу

Эта конструкция возникла из-за того, что конструктору необходимо было обработать некоторые отливки двигателя. Он построил этот простой токарный станок, чтобы помочь с простыми и понятными конструкциями в мастерской, в основном для небольших проектов для хобби.

Конструкция токарного станка по металлу выполнена таким образом, что он не выглядит самодельным; следовательно, используемые материалы были тщательно отобраны, чтобы придать ему хорошую отделку. Дизайнер также имел в виду затраты, поэтому используемые материалы были не такими дорогими.

Для этой конструкции он купил только шестигранные ключи и упорный шариковый подшипник. Остальная часть плана здания содержится в учебнике в формате pdf.

См. руководство

2. Самодельный револьверный станок по металлу

Этот токарный станок в основном используется для производства большого количества работ. Это также полезный инструмент в небольших мастерских, и его можно использовать как простой токарный станок с двигателем или коммерческий токарный станок с револьверной головкой. Этот токарный станок можно построить в мастерской с помощью тисков, настольной дрели, плоской холоднокатаной стали, серого чугуна и других материалов и инструментов.

Этот учебник в формате pdf содержит схемы плана здания и изображение того, как должна выглядеть готовая работа. Учебное пособие представлено в виде снимков книги или печатного материала. Если следовать букве, этот шестидюймовый токарный станок способен быстро и точно выполнять работу в вашей мастерской.

Кроме того, это недорогое изготовление, так как большинство необходимых материалов уже есть в мастерской.

См. руководство

3. Токарный станок по металлу своими руками

Этот четырехстраничный учебник «Сделай сам» можно сделать, используя всего несколько ручных инструментов. Некоторые из этих инструментов включают ножовку, сверла для груди, напильники, зажимы, сверла, метчики и штампы. Его передняя бабка используется для токарной обработки и сверления других деталей. В учебнике также есть размеры и диаграммы, которые помогут вам понять.

Кроме того, в этом руководстве вы найдете использованный план здания с надписями и чертежами. Этот учебник также можно найти в отсканированном печатном материале, поэтому вы можете не найти инструкции в пошаговом формате.

Возможно, вам придется делать заметки, чтобы выделить основные части руководства в пошаговом процессе.

Посмотреть руководство

4. Токарный станок по металлу своими руками

Это письменное руководство состоит из 12 шагов. Каждый из этих шагов подробно объясняет, как легко сделать свой токарный станок по металлу. Во-первых, подготовьте эти инструменты к использованию: сталь, крепежный болт, сверлильный станок или ручную электрическую дрель, двигатель, немного алюминия и несколько метчиков для нарезания резьбы.

В этом уроке вы также найдете ссылку на создание нескольких других вещей из металлолома в магазине, от которых иначе вы бы избавились. В шагах 1-3 руководства показано, как сделать основание вашего токарного станка по металлу, используя цинк-алюминий.

Далее вы узнаете, как сделать кровать, тележку, установить клин и установочный винт. После того, как вы это сделаете, вы прикрепите поперечный салазок, а затем отполируете поворотную площадку. Наконец, вы начинаете собирать детали, включая составной вертлюг.

В учебнике есть список материалов, среди которых масляная краска, макетная жидкость, защита для глаз, штангенциркули, автоматический кернер и т. д. Учебник довольно интересный, так что разобраться в нем не составит большого труда.

Посмотреть мастер-класс

5. Самодельный мини-токарный станок по металлу

Это видеоруководство, в котором пошагово описан процесс изготовления токарного станка по металлу. По словам дизайнера, это полезно для создания любых увлечений строительством своими руками, которые могут быть у них. Однако это видео разделено на множество частей. Ссылка на следующую часть встроена в поле описания.

В этом видео дизайнер учит, как сделать станину частью токарного станка по металлу. Эта конструкция более прочная и жесткая, чем его первая попытка, и работает хорошо. Он также планирует заполнить станину этого металлического станка бетоном, эпоксидно-гранитным или полиэфирным гранитом, чтобы сделать станину более стабильной.

Хотя этот фрагмент делается за кадром, вы можете отметить это при создании своего.

6.Самодельный токарный станок по металлу

В этом кратком руководстве есть все, что вам нужно, чтобы быстро создать свой токарный станок по металлу. Это просто, и дизайнер находит время, чтобы показать каждый свой шаг на камеру. У учебника нет письменной версии или голосовых инструкций, но ему все равно легко следовать.

Прежде чем приступить к сборке собственного, мы рекомендуем вам сначала ознакомиться с деталями и инструментами, использованными в видео. Процесс прост, потому что используемые детали легко узнаваемы, а для тех, с кем вы, возможно, не знакомы, дизайнер включил их имена в руководство.

7. Токарный станок по металлу своими руками без токарного станка

Этот токарный станок по металлу был создан без токарного станка. В видеоуроке конструктор создает станину токарного станка из металла, а также работает с такими инструментами, как циркулярная пила, ножовка, дрель, алюминий, шурупы и другие. Учебник прост для понимания и прост в выполнении.

Заключение

Токарный станок по металлу — полезный инструмент для изготовления других инструментов в мастерской. Это снижает затраты на покупку простых инструментов, которые можно легко изготовить в мастерской. Все уроки, перечисленные выше, не так уж сложны и содержат подробные инструкции о том, как построить свой токарный станок по металлу. Письменные руководства в основном представляют собой файлы в формате PDF, которые вы можете скачать и сохранить на потом.

Взаимодействие с читателем

Как сделать самодельную собаку для токарного станка: Краткое руководство

Когда вы начнете создавать более сложные и высокоточные детали на токарном станке по дереву или металлу, вам понадобятся новые инструменты. Обычный инструмент, который машинисты предпочитают изготавливать самостоятельно, — это токарная собачка, а это значит, что вы можете захотеть создать свою токарную собачку для использования.

Простая собачка токарного станка может быть создана с использованием большой гайки, длинного болта, маленькой гайки и гайки, удерживающей инструмент. Обрежьте большой болт без резьбы, затем прорежьте в нем маленькое отверстие, приварите к нему длинный болт и согните его между 9От 0° до 75° для удержания патроном.

Важно знать, что обычно используются два типа токарных упоров: токарный упор с прямым хвостом и держатель с изогнутым хвостом. Гораздо проще создать токарную собачку с изогнутым хвостом, в то время как прямолинейная токарная собачка может потребовать некоторой точности, из-за которой вы можете работать над простой деталью в течение нескольких дней.

Содержание

Для чего нужен токарный станок?

Если вы режете цилиндрическую деталь между двумя центрами, вам понадобится токарная собачка или держатель токарного станка, чтобы передать вращательное движение вашей детали. Токарная собачка позволяет резать с высокой точностью по центральным отверстиям или центральному отверстию.

Собачка токарного станка делает то, что обычно делают трехкулачковый или четырехкулачковый патрон, заставляя деталь вращаться в соответствии со скоростью, установленной для станка. Тем не менее, из-за размера собачки токарного станка скорость станка должна быть уменьшена, чтобы гарантировать, что неуравновешенная нагрузка не будет проблемой.

Мы всегда рекомендуем потратить немного больше времени на токарную рейку, чтобы убедиться, что она не вызовет у вас проблем, когда вы начнете резать. Токарный станок часто используется с деревянными деталями необычной формы, так как вы можете легко просверлить отверстие прямо через деталь и центрировать все с помощью двух центров.

Какие инструменты вам понадобятся, чтобы создать свою собаку?

Зная, как пользоваться токарным станком, мы должны начать смотреть, какие инструменты вам понадобятся. В отличие от большинства других предметов, которые вы можете сделать самостоятельно, токарная собака — это то, что вы хотите создать один раз и больше никогда не беспокоиться об этом.

Лучшие токарные упоры требуют некоторой работы и могут использоваться на токарных станках, чтобы гарантировать, что детали, которые вы режете, всегда будут точно отцентрированы. Вы можете создать токарную собачку с помощью нескольких простых ручных инструментов, но мы рекомендуем вам иметь следующие инструменты для сборки лучшей токарной собачки.

• Токарный станок по металлу:  Наличие токарного станка по металлу гарантирует, что вы сможете вырезать любую круглую заготовку нужной формы, в том числе прорезать отверстие посередине. Если вы сделаете все проще и используете болт большего размера, токарный станок поможет вам легко удалить резьбу.
• Шлифовальный станок:  Шлифовальный станок — лучший инструмент для удаления заусенцев и получения абсолютно гладкой готовой заготовки. Мы всегда рекомендуем вам иметь подходящую шлифовальную машину, чтобы гарантировать, что все будет гладко и правильно обработано.
• Фрезерный станок:  Фрезерный станок с несколькими режущими головками гарантирует, что вы сможете вырезать гораздо более сложные формы на своем новом токарном станке. Многие люди предпочитают использовать фрезерный станок, чтобы вырезать и нарезать резьбу в любом из отверстий, которые будут использоваться на собачке токарного станка.
• Кислородно-ацетиленовая горелка:  Вам не нужно будет приваривать части изогнутого хвоста к собачке токарного станка с помощью горелки. Тем не менее, мы рекомендуем вам использовать его, чтобы помочь вам создать идеальный изгиб хвоста, чтобы вам не пришлось создавать сложные альтернативы.
• Круглый стержень:  Изогнутый или прямой хвост, который вы используете, предпочтительно должен быть сделан из куска круглого стержня. Это позволит легко прикрепить его к лицевой панели центра без необходимости формовать, шлифовать или резать слишком много проблем.
• Болт: Мы всегда рекомендуем использовать болты для механической обработки при креплении собачки токарного станка к обрабатываемой детали. Эти болты не ржавеют под воздействием масел и охлаждающих жидкостей, обычно используемых при резке на токарных станках по металлу, и не перегреваются при резке на токарном станке по дереву.
• Режущие инструменты: Режущие наконечники из быстрорежущей стали или наконечники из карбида вольфрама потребуются для резки необходимого материала. Мы всегда рекомендуем иметь их под рукой при работе с токарным или фрезерным станком по металлу, так как это будут инструменты, которые вам понадобятся.
• Сварочные инструменты:  У каждого есть свое сварочное оборудование, и каждый практиковался в том, как использовать его так, как ему больше всего подходит. Мы рекомендуем вам использовать стиль сварки, который вам лучше всего подходит, так как при использовании токарная собачка будет подвергаться огромному инерционному давлению.

Какие материалы лучше всего использовать для сборки вашего токарного станка?

Мы видели все виды материалов, используемых для изготовления токарных станков, и мы видели, как многие из этих материалов терпят неудачу. Тем не менее, мы рекомендуем использовать либо мягкую сталь, либо алюминий, чтобы получить наилучшую токарную собачку, которая позволит вам иметь такую, которая прослужит гораздо дольше, чем вы ожидаете.

Использование пластика или дерева часто означает, что у вас есть токарная собачка, которая начинает выходить из строя, когда вы начинаете крутить на высоких скоростях. Есть несколько причин, по которым вам придется использовать мягкую сталь или алюминий, и мы рассмотрим их от начала до конца.

Токарные упоры из мягкой стали

Лучший, но и самый твердый материал для изготовления токарного станка — мягкая сталь; с этим материалом очень легко работать, и вы можете настроить его по своему усмотрению. Мягкая сталь также доступна по цене, что позволяет вам создать несколько токарных собачек разных размеров и позволяет вам попробовать несколько раз.

Токарные кулачки, которые поставляют производители токарных станков, обычно изготовлены из чугуна с деталями из мягкой стали, которые были обработаны для идеальной работы. Простые токарные собачки часто создаются из металлолома из мягкой стали, который большинству людей приходится валять в мастерской.

Алюминиевые упоры для токарных станков

Алюминиевые упоры для токарных станков не вызывают такого большого дисбаланса при резке и лучше подходят для работы на токарных станках по дереву. Многие люди, которые делают токарные упоры из гаек, будут использовать алюминиевые токарные упоры, потому что большинство болтов и гаек сделаны из алюминия, особенно если они имеют большие размеры.

Если вы работаете с токарным станком по дереву, то алюминий будет означать, что вы можете легко создать токарную собачку, которая может вращаться на гораздо более высоких скоростях. С токарным станком с прямым хвостом собаки обычно вращаются с еще большей скоростью, что позволяет людям легко выполнять высокоскоростные точные разрезы.

Что нужно сделать, чтобы вырезать собственную изогнутую собачку на токарном станке?

Теперь, когда у вас есть готовые материалы и инструменты, мы можем приступить к вырезанию собачки токарного станка, что не так сложно, как большинство других деталей, которые вы будете создавать. Однако, если вы не делаете это должным образом, у вас может быть токарная собачка, которая соскальзывает, когда вы режете деталь, которую вы точите.

Лучшим токарным станком будет тот, который делает все, что вам нужно, но может создавать проблемы другим. Большинство машинистов и ремесленников заставляют своих токарных собак работать со своими токарными станками и помогают им создавать детали, которые работают должным образом, независимо от того, насколько велики детали.

1. Формирование упора для токарного станка

Первый шаг — вырезать отверстие для упора; в зависимости от того, что вы используете, для этого может потребоваться режущий инструмент на токарном станке или концевая фреза на фрезерном станке. Сначала вам нужно отрезать внешнюю сторону собачки токарного станка и убедиться, что она круглая и гладкая; затем вы можете сократить внутренний диаметр.

Многие люди предпочитают токарную собачку, которая не является идеально круглой по внутреннему диаметру, что позволяет установочному винту выдвигать деталь в идеальное положение. Если вы используете гайку, убедитесь, что резьба полностью удалена, а деталь гладко отшлифована.

2. Сверление и вырезание отверстий на собачке токарного станка

На собачке токарного станка необходимо прорезать три отверстия, одно из которых нужно нарезать, чтобы установочный винт работал правильно. Первое крепление должно быть всего на несколько миллиметров больше, чем используемый вами стержень, чтобы вы могли вставить в него стержень и закрепить его во время сварки.

Если у вас есть фрезерный станок, вы можете вырезать отверстия и нарезать резьбу по мере необходимости. Тем не менее, сверлильный станок или ручной метчик можно использовать для сверления отверстий и нарезания резьбы в тех, которые вам нужно нарезать, при этом многие круглые токарные упоры имеют несколько установочных винтов для обеспечения надлежащего захвата.

3. Изгиб и сварка стержня для собачки токарного станка

Прежде чем приваривать согнутый хвост к собачке токарного станка, мы рекомендуем согнуть его под нужным вам углом. Это избавит вас от многих головных болей, т.к. Последним шагом в процессе будет приваривание изогнутой хвостовой части, чтобы обеспечить наилучшую посадку без повреждения собачки токарного станка.

Многие ошибочно приваривают хвост к собачке перед тем, как согнуть ее, что повреждает собачку. Зажим токарной собачки в тиски может привести к ее изгибу, а это значит, что вам нужно ее разогнуть, что вызовет головную боль, так как ваша недавно созданная токарная собачка не будет работать должным образом.

4. Проверка подгонки частей собачки токарного станка

После того, как вы создали собачку токарного станка, вам необходимо проверить ее посадку на токарном станке, используя два центра. Многие люди делают токарную собачку и предполагают, что она работает идеально, а затем сразу же начинают резать свою основную деталь, что приводит к дефектам и вырезам не по центру.

Мы рекомендуем протестировать токарную собачку на кусочке обрезков материала, чтобы убедиться, что новая токарная собачка будет работать идеально. Это гарантирует, что ваши детали не будут повреждены без возможности ремонта, поскольку многие люди не проверяют, правильно ли работают их токарные приспособления перед использованием.

Зачем используется токарная собачка?

В отличие от патрона, при использовании двух центров нет прямого контакта с обрабатываемой деталью и центром токарного станка. Вместо этого вы установите планшайбу с центром и будете использовать центр токарного станка, чтобы получить деталь, которую вы режете.

Собачка токарного станка передает вращение токарного станка на деталь, которую вы точите, используя изогнутый хвост или прямой хвост для соединения с токарным станком. Вот почему ваша собачка токарного станка должна иметь хвост, который правильно соединен с собачкой токарного станка, а собачка токарного станка должна быть надежно соединена с деталью.

Если вы не уверены в том, как построить и использовать токарную собачку, мы всегда рекомендуем вам купить токарную собачку у производителя токарного станка. Это будет означать, что токарная собачка имеет идеальную форму, и вам не придется беспокоиться о нестандартных формах, и токарная собачка всегда будет работать идеально.

Заключение

Создание собаки токарного станка — это то, что попытается сделать большинство ремесленников и машинистов, и при создании своей первой собаки вы должны стараться сделать ее максимально простой. Мы рекомендуем убедиться, что ваша собачка токарного станка прочная и простая в использовании, и прикрепляться к токарному станку и деталям, которые вы обрабатываете.

Что бы вы ни делали, не всегда думайте, что вы можете вырезать идеальную деталь, используя только патрон.

Справочные материалы

Токарный станок по металлу – Часть 13: Токарный станок – Bing Video

Токарный станок – Википедия

Как пользоваться токарным станком? (Findanyanswer.
