Вкручивание винтовых свай своими руками, инструкция закручивания

Самостоятельно построить фундамент – поступок, вызывающий уважение. Но многие отказываются от этой идеи, считая, что без специального образования, тяжелой строительной техники и массы свободного времени, это невозможно. Многим данная задача кажется невыполнимой без привлечения бригады опытных строителей. Но мало кто знает, что использование винтовых свай может значительно удешевить строительство, а сам процесс возведения свайного фундамента своими руками займет всего лишь 1-2 дня.

Но, как бы там ни было, без специальных инструментов не обойтись. Для работы нам понадобятся:

• Винтовые сваи, подходящие под ваше строение и план будущего фундамента. (Если вы не смогли подобрать сваи самостоятельно, наши специалисты всегда готовы дать подробную и бесплатную консультацию по телефону или в офисе компании) Однако предположим, что сваи у вас уже есть.
• Оголовки 250*250мм (если таковые предусмотрены проектом)
• Колышки, для разметки свайного поля
• Лопата
• Рулетка
• Маркер по металлу белый
• Магнитный уровень
• Водяной уровень или нивелир
• Металлический лом
• Два рычага. (Трубы длиной 2-3 метра, одевающиеся на металлический лом)
• Болгарка с отрезными дисками по металлу
• Сварочный аппарат
• Генератор (если на участке отсутствует электричество)
• Цемент, песок, вода
• Емкость для замешивания бетонного раствора
• Антикоррозийное покрытие, для обработки сварного шва
• А также помощники, в количестве трех человек.

1. Выставление периметра.

   Перед тем как начать закручивание винтовых свай, следует выполнить разметку свайного поля. Конструкции необходимо установить на определенном расстоянии друг от друга (не более 3 м). При несоблюдении данного правила фундамент не наберет нужную несущую способность и в будущем может возникнуть провисание обвязочного бруса.

2. Разметка свайного поля.
   Затем Затем следует выставление периметра. В первую очередь следует измерить диагонали, установить колышки в четырех углах по периметру дома. Формула вычисления диагонали показана на рисунке.

3. Закручивание угловых свай.

   Этот этап нужно выполнить строго по центру бруса. Следовательно, если размеры вашего дома даны по краям, вам необходимо вычесть половину ширины бруса с одной и, с другой стороны.

4. Вкручивание остальных винтовых свай.

   Сперва необходимо выкопать приямок в месте, которое вы наметили. Глубина приямка не должна превышать 0.5 — 0.7 метра. Сваи следует вкрутить в грунт на глубину не менее 1.7 метра, во избежание выпирания под действием морозного пучения. Процесс вкручивания винтовых свай может производиться как вручную, так и с помощью специальных устройств.

   Основная несущая способность сваи достигается только при упоре на достаточно мощный слой грунта. Закручивать сваи необходимо до их полной остановки. Пока свая входит, ее нужно крутить. Только когда она встала, что называется «намертво», и дальше уже не идет, можно считать ее правильно заглубленной.

   В технологическое отверстие на конце сваи вставляется лом. Далее, с двух сторон следует надеть на него трубу большего диаметра, которая послужит рычагом. На ствол сваи нужно прикрепить магнитный уровень. Угол наклона не должен превышать 1,5 — 2 градуса. В обратном случае произойдет неравномерное распределение нагрузки, и как следствие деформация сваи. От правильности закручивания винтовых свай зависят надежность и качество фундамента в целом.

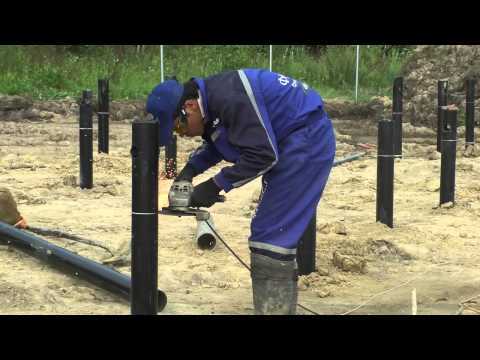

5. Обрезка винтовых свай.

   Далее следует обрезка свай, которая выполняется с применением нивелира или же гидроуровня. Обрезать следует не менее 10 см (данная длина — длина технологического отверстия).

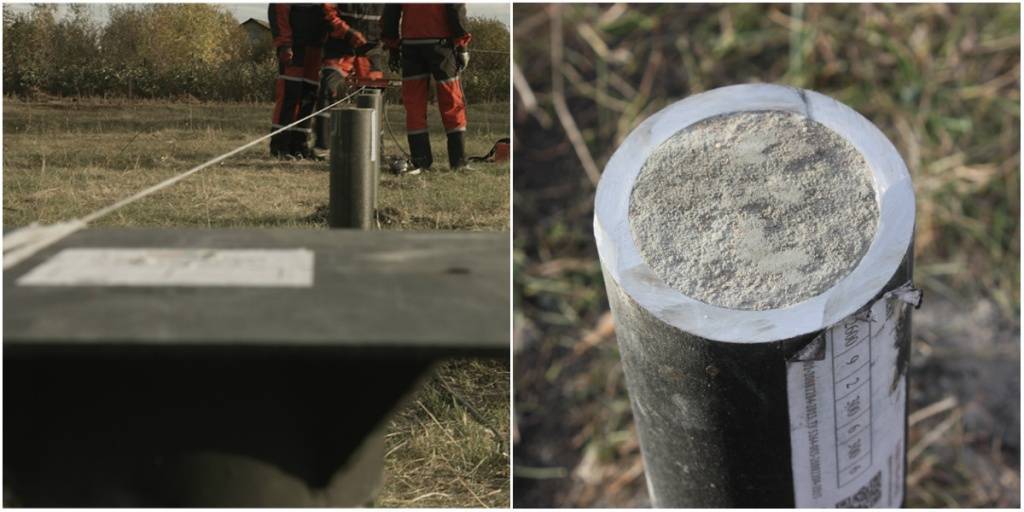

6. Бетонирование винтовых свай.

   После этого сваи нужно забетонировать. Для этого необходимо использовать раствор цемента-песка марки от М150. Бетонирование винтовых свай нужно лишь для того, чтобы выместить весь кислород из полости ствола сваи, тем самым защитив её от коррозии изнутри. (Нет кислорода — нет коррозии!)

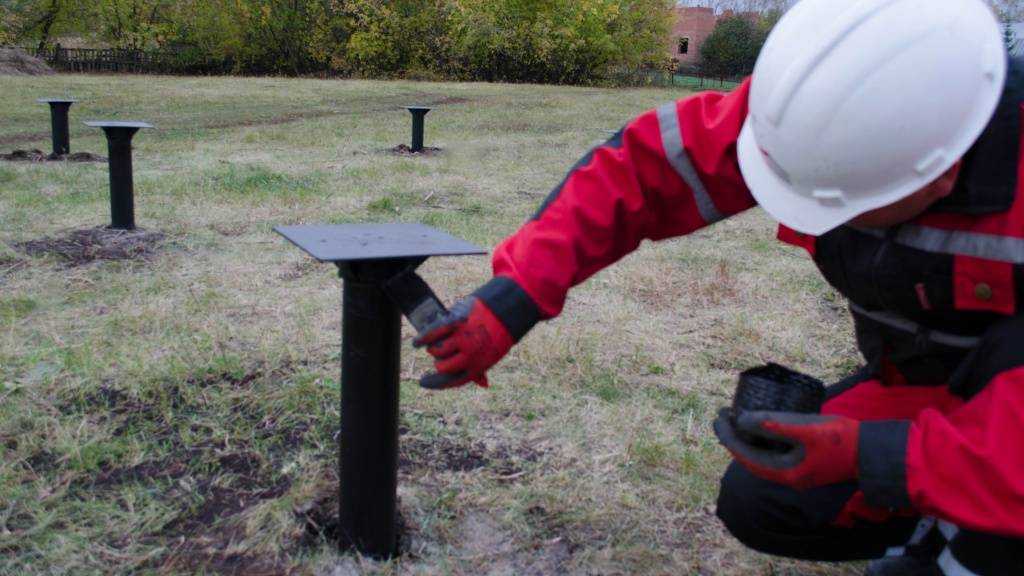

7. Установка оголовков.

   Завершающим этапом установки является приваривание оголовков. Оголовок, нужно надеть на сваю и приварить. Сварной шов следует зачистить, после чего обработать антикоррозийным покрытием.

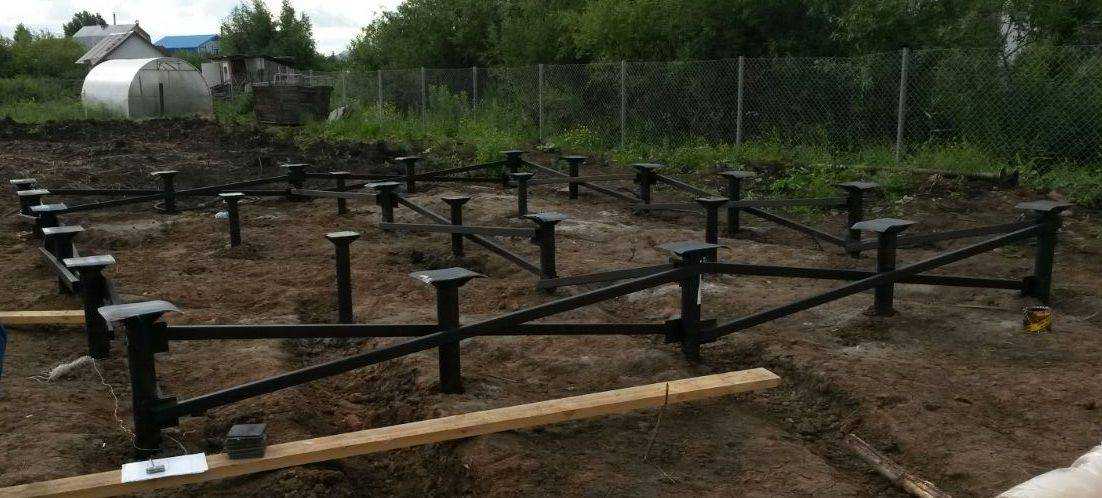

При правильном строительстве свайно-винтового основания, оно способно простоять десятилетия. Важно сразу отказаться от экономии на материале для возведения фундамента.

Заказывая сваи на нашем заводе, вы можете быть уверены в их качестве. Мы сотрудничаем с ведущими поставщиками металла. Поэтому мы предлагаем оптимальные цены на реализуемый ассортимент.

Несмотря на то, что монтаж винтовых свай можно выполнить самостоятельно, иногда трудно сориентироваться в последовательности действий. Наш завод предлагает услуги квалифицированных монтажников. Они осуществят установку свай качественно, согласно действующим стандартам и нормам. Фундамент на винтовых сваях нашего производства отличается прочностью независимо от типа грунта.

Мы всегда поможем подобрать изделие по диаметру и типу. Также у нас вы сможете рассчитать необходимый типоразмер свай для вашего проекта. Таким образом, вы сэкономите не только деньги, но и время. Сегодня винтовая свая – это оптимальный материал для быстрого и надежного возведения фундамента.

Как правильно сделать винтовые сваи своими руками

20 Апрель 2017      Стройэксперт      Главная страница » Фундамент » Винтовые сваи      Просмотров:   4288

Изготавливаем сваи сами

Фундамент является основной частью любого строения, поэтому очень важно правильно выбрать тип основания. На устойчивом грунте можно обустраивать фундамент любого типа, а подвижные и подверженные сезонному пучению почвы требуют более прочной основы для строения. Фундамент на винтовых сваях – это идеальное решение для строительства зданий на подвижных грунтах, в районах с преобладанием низкой температуры воздуха, в местах с высоким уровнем грунтовых вод.

• Преимущества свайного фундамента
• Самостоятельное изготовление винтовых свай
• Конструкция сваи
• Подготовка к изготовлению свай
• Изготовление лопастей: пошаговое руководство
• Изготовление конусного наконечника
• Окончательная сборка свай
• Расчет количества свай

Преимущества свайного фундамента

Фундамент на винтовых сваях пользуется большой популярностью в индивидуальном строительстве благодаря главным преимуществам:

• Строительство на любом грунте. Глубокое завинчивание сваи в грунт позволяет возводить строения на всех типах грунта, включая заболоченную местность, где возведение фундамента другого типа невозможно. Исключение составляют только скальные участки, на которых завинчивание свай считается достаточно трудным.
• Минимум земляных работ. Для обустройства свайно-винтового фундамента не требуется проводить выемку грунта, рыть котлован или траншею. Это позволяет сэкономить на вывозке лишнего грунта со строительного участка.
• Возведение основания в любое время года. Минимальные земляные работы позволяют обустраивать свайный фундамент независимо от сезона.
• Высокая несущая способность. Сваи монтируются ниже уровня промерзания грунта, чем обеспечивается прочность фундамента в любых условиях. Даже при сезонном движении грунта конструкция сохраняет свою целостность.
• Простой и быстрый монтаж. Установку элементов свайного фундамента может выполнять человек, который не имеет строительного навыка. При этом основание возводится в кратчайшие сроки, чаще всего на весь процесс уходит 2-3 дня.

к оглавлению ↑

Самостоятельное изготовление винтовых свай

Сваи ручного производства

Выбрав в качестве основания дома свайный фундамент, необходимо определить, какие сваи будут использоваться. Элементы заводского изготовления отличаются прочностью и надежностью, но стоят дорого. Сваи собственного изготовления потребуют меньших затрат, но гарантия качества в этом случае сводится к минимуму.

Остановив выбор на сваях ручного производства, важно тщательно изучить конструкцию винтовой сваи и технологию ее изготовления.

к оглавлению ↑

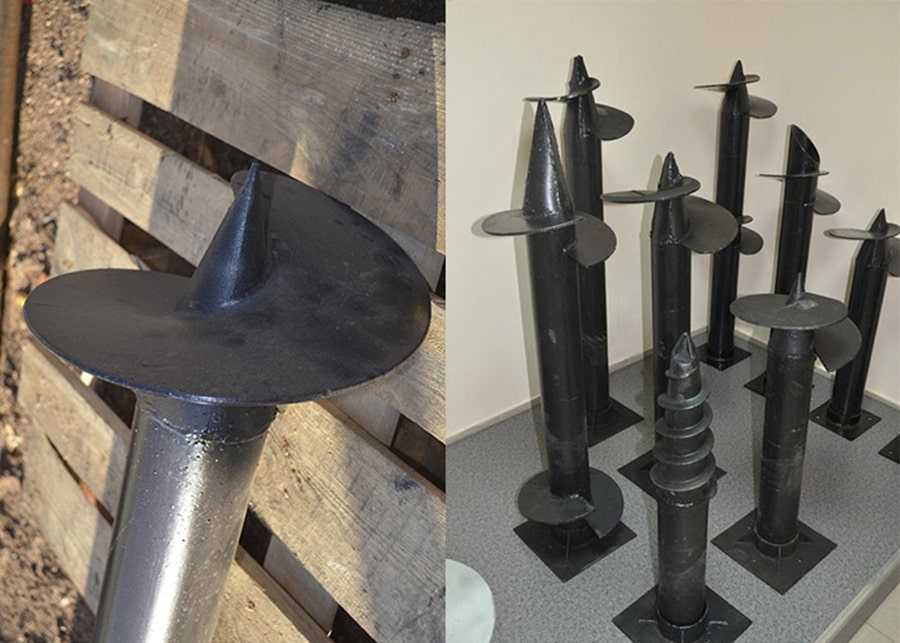

Конструкция сваи

Сваи и заводского, и собственного изготовления имеют одинаковое строение:

• Основным элементом винтовой сваи является ствол. Он представляет собой круглую трубу, стенки которой имеют толщину не меньше 4 мм.
• Другая важная часть – наконечник в виде конуса, расположенный на нижнем конце сваи.
• Не менее важна спиральная лопасть, приваренная к конусному наконечнику.
• На винтовые сваи, которые предполагается использовать в качестве основания под деревянные строения, дополнительно приваривают квадратные пластины с отверстиями – оголовки.

к оглавлению ↑

Подготовка к изготовлению свай

Перед тем, как приступить к изготовлению винтовых свай своими руками, необходимо сделать чертеж изделия. На нем указываются основные параметры сваи:

• Диаметр ствола.
• Высота конусного наконечника.
• Общая длина сваи (ствол + наконечник).
• Расстояние между нижним краем лопасти и вершиной конуса.

Чертеж изделия во многом облегчит его разметку и сборку.

к оглавлению ↑

Изготовление лопастей: пошаговое руководство

Делаем лопасти для самодельной сваи

1. Чтобы ускорить процесс работы, рекомендуется изготовить шаблоны будущих лопастей. Для этого необходимо вырезать два круга разного диаметра. Диаметр большого круга должен равняться наружному диаметру лопасти. Диаметр малого круга должен соответствовать диаметру ствола.
2. Подготовленные шаблоны раскладывают на полосе стали и вычерчивают круги: вначале — большой, затем – малый.
3. Вырезать лопасти нужно в следующем порядке: по вертикали выполняют рез до внутреннего круга, продолжают резать по внутренней отметке, затем обрезают изделие по контуру снаружи. В результате получается кольцо с прорезью.
4. Изделие зажимают в тисках и по разрезу отгибают концы в разные стороны. При этом расстояние между концами должно быть не более 15 см.

к оглавлению ↑

Изготовление конусного наконечника

Конусный наконечник

1. Как и на предыдущем этапе, вначале нужно изготовить шаблон. В этом случае требуется вырезать треугольник. Чтобы определить высоту шаблона, нужно диаметр трубы умножить на два. Для определения размера основания треугольника длина окружности трубы делится на определенное количество секторов. Чаще всего их делают четыре.
2. Нижнюю часть трубы размечают на четыре сектора и вырезают их болгаркой.
3. Полученные треугольники на конце трубы сбивают к центру до полного соединения.
4. Линии стыков проваривают сплошным швом. При этом важно следить за качеством работы.

к оглавлению ↑

Окончательная сборка свай

Сборка единого элемента заключается в приваривании винтовой лопасти к нижнему краю сваи. При этом важно следить, чтобы между основной частью сваи и винтовым элементом не было зазора. При обнаружении просветов между поверхностями этих элементов необходимо больше разогнуть торцы спирали.

Нижний край винта должен располагаться на расстоянии 5 см от вершины конуса.

Сваривать элементы можно только после полного примыкания лопасти к поверхности конуса. При этом сварка должна проводиться сплошным швом, чтобы винт не оторвался в процессе закрутки сваи.

к оглавлению ↑

Расчет количества свай

Перед тем, как начинать изготовление свай своими руками, необходимо определить точное количество элементов конструкции. При проведении расчета стоит учитывать следующее:

• Сваи должны располагаться под каждым углом постройки.
• Необходима установка опор в местах пересечения несущих стен дома.
• Не меньше двух свай нужно установить в месте расположения печи или камина.
• Требуется установка свай под будущей террасой или другой пристройкой.

Так рассчитывается количество основных свай. Для большей прочности необходимо установить дополнительные опоры. Их рассчитывают по следующему принципу:

• При возведении строений из блоков или плит между дополнительными опорами необходимо выдерживать расстояние до 2 метров.
• Для каркасных конструкций из дерева достаточно расположить сваи на расстоянии 2,5 метра.
• При строительстве брусовых или бревенчатых домов между сваями можно делать промежуток до 3 метров.

Для удобства подсчета винтовых свай рекомендуется составить план-схему строения, где отметить места расположения опор.

Расчет количества винтовых свай

Винтовую сваю можно изготовить самостоятельно, необходимо лишь запастись подходящими материалами и соблюдать технологию изготовления. Однако сваи, выполненные своими руками, безопаснее использовать в качестве основания для легких построек или оградительных конструкций.

Как построить фундамент для сарая на винтовых сваях

107shares

• Share
• Pin

Мой друг хотел построить сарай на заднем дворе дома, который он недавно купил. Проблема была в том, что он не хотел портить свой новый ландшафт выкапыванием ям для бетонных опор. Он выбрал фундамент для сарая с винтовыми сваями , который он мог установить самостоятельно, не испортив свой газон.

Винтовые сваи популярны, потому что для их установки не нужны специальные инструменты или машина. Все, что вам нужно, это 2 x 4 и немного локтя. После того, как сваи вкручены в землю, они становятся такими же прочными, как любой бетонный пирс, и более устойчивыми к морозному пучению.

Быстрая навигация

• Что такое винтовая свая?
• Конструкция и компоненты винтовых свай
  • Головка сваи
  • Центральная шахта
  • Спиралевидная пластина
• Зачем строить навес на винтовых сваях?
  • Всепогодная установка
  • Без беспорядка
  • Устойчивость
  • Гарантированная грузоподъемность
  • Съемные и многоразовые
  • Стоимость
• Установка винтовых свай
  • Что за сарай?
  • Где находится сарай?
  • Насколько большой сарай?
  • Тип пола
• Как построить фундамент сарая на винтовых сваях
  • • Шаг №1
    • Шаг №2
    • Шаг №3
    Шаг №4

    6 0009

  • Использование подрядчика для установки винтовых свай
• Стоимость фундамента винтовых свай
• Заключение

Что такое винтовая свая?

Винтовая свая представляет собой оцинкованный столб с плоской головкой вверху и винтовой «пластиной» внизу. Винтовая пластина внизу действует как шуруп, и вся винтовая свая вбивается в землю так же, как шуруп вбивается в дерево. Это можно сделать как вручную, так и с помощью машины.

После того, как свая вбита в землю, конструкция опирается на выступающую из земли плоскую пластину. Винтовые сваи бывают разных диаметров как для столба, так и для винтовой пластины. Чем больше диаметр, тем больший вес он выдержит.

Винтовые сваи существуют в основном потому, что они могут быть более дешевым вариантом, чем бетонные сваи. Хотя сами сваи дороги, их можно быстро и легко установить. Кроме того, воздействие на прилегающие территории минимально, и вы можете приступить к строительству сразу после установки.

Конструкция и компоненты винтовой сваи

Конструкция винтовой сваи проста, что делает ее отличным вариантом для многих домашних мастеров. Мой друг смог купить несколько винтовых свай в местном магазине товаров для дома и установить их в тот же день. Конечно, это требовало некоторого усилия, но он полагал, что сэкономил себе по крайней мере день работы и немного денег.

Давайте более подробно рассмотрим части винтовой сваи:

Головка сваи

Головка винтовой сваи бывает плоской или U-образной. Многие купленные в магазине самодельные версии винтовых свай, такие как спиральные винтовые сваи Pylex, предлагают U-образные головки, которые могут удерживать деревянный столб 4 × 4 или 6 × 6. Вертикальная часть U-образного кронштейна обычно имеет высоту около 2 ¼ дюйма. Многие коммерческие сваи будут иметь плоские оголовки, которые позволяют пользователю либо добавить свой кронштейн, либо просто поддерживать боковую балку.

Купленные в магазине бренды также предлагают головки с регулируемой высотой. Это означает, что головка сидит на резьбовом стержне, который регулируется большой гайкой в ​​основании. Простое вращение гайки может поднимать и опускать головку до 3 дюймов.

Важно отметить, что многие винтовые сваи, купленные в магазине, не оцинкованы. Вместо этого они окрашены антикоррозийной краской и имеют порошковое покрытие. Другие версии, предлагаемые подрядчиками, полностью оцинкованы. Я настоятельно рекомендую использовать только оцинкованные столбы. Краска может отколоться во время установки, что со временем приведет к ржавчине, гниению и разрушению ворса.

Центральный ствол

Центральный ствол винтовой сваи бывает разных диаметров. Очевидно, что чем меньше диаметр, тем меньший вес он может выдержать. Наиболее распространенные диаметры в продаже: от 1 ¼ до 3 ½ дюймов. Имейте в виду, что все сваи поставляются с техническими бюллетенями, в которых четко указан вес, на который они рассчитаны.

Хотя все шахты имеют цилиндрическую форму, некоторые из них имеют квадратную форму, которая предназначена для установки над землей. Это позволяет гайке и головке сваи располагаться более прямо на валу. Часто это встречается только на валах меньшего диаметра, купленных в магазинах Home Reno.

Конечно, длина валов разная. Поскольку валы предназначены для установки ниже уровня промерзания, для действительно холодных регионов существуют 10-футовые варианты. Кроме того, Pylex и некоторые другие производители продают удлинители для винтовых свай. Они располагаются поверх существующей винтовой сваи, чтобы удлинить существующую сваю.

Обязательно сверьтесь с местными строительными нормами и правилами, чтобы узнать, какова линия замерзания в вашем районе. Чтобы быть в безопасности, многие подрядчики утверждают, что 2 фута ниже линии промерзания идеально. Таким образом, вы гарантируете, что даже в самый разгар очень холодной зимы ваш сарай не сдвинется с места.

Спиральная пластина

Спиральная пластина представляет собой спиралевидный кусок металла в нижней части сваи. Это и дало свае название «винт». Эта пластина позволяет забивать сваю в землю завинчивающим или крутящим движением. Диаметр винтовой пластины варьируется. Как и в случае с валом, чем больше диаметр пластины, тем больший вес она выдержит.

Диаметр спиральной пластины не обязательно зависит от размера вала. Однако вал меньшего размера ограничивает диаметр винтовой пластины. Например, вы не получите винтовую пластину больше 6 дюймов из ствола винтовой сваи диаметром 1 ¼ дюйма.

Винтовые пластины приварены к валу. Если у вас нет оцинкованного вала, то вам лучше поверить, что в первую очередь ваша дешевая винтовая свая будет ржаветь на сварных швах, соединяющих спираль с валом. Это означает разрушение винтовой сваи.

Зачем строить сарай на винтовых сваях?

Причина номер один — простота установки. После того, как у вас есть план террасы или сарая, и вы отмечаете, где на земле вы хотите установить сваи, все, что вам нужно сделать, это купить их и начать завинчивать. Хотя это требует некоторых усилий, если не использовать машину, это можно сделать гораздо быстрее, чем делать бетонные опоры.

Всепогодная установка

Кроме того, вы можете устанавливать эти сваи практически при любой погоде, если только земля не полностью промерзла (но в любом случае, кто захочет работать снаружи?) После того, как ваши сваи установлены, вы можете начать немедленно построить свою структуру поверх них. Не нужно ждать, пока бетон высохнет.

Нет беспорядка

Нет абсолютно никакого беспорядка или очень мало беспорядка, который нужно убрать после. Если вы хотите защитить свой ухоженный газон, то винтовые сваи — единственный выход. Многие Kubota поставляются с большими опорными колесами, которые едва касаются земли под ними. В качестве альтернативы вы можете использовать длинный 2×4 в качестве рычага для забивания винтовых свай в землю без какого-либо удара.

Устойчивость

Винтовые сваи работают благодаря узкому стволу. Поскольку земля движется и замерзает, небольшой профиль вала обеспечивает чрезвычайно малую площадь поверхности. Это означает, что он более способен сопротивляться движениям почвы, чем площадь поверхности бетонного пирса.

Хотя винтовые сваи чрезвычайно устойчивы, они также обеспечивают гибкость, поскольку можно регулировать оголовок сваи. Эти дополнительные 3 дюйма полезны при выравнивании опорных балок для палуб или навесов.

Гарантированная грузоподъемность

Каждая винтовая свая поставляется с техническим бюллетенем, в котором точно указан максимальный вес, на который она рассчитана. Поскольку свая настолько устойчива, вы можете быть уверены, что она удержит именно то, для чего предназначена.

Поскольку существуют различные версии винтовой сваи, ее можно адаптировать к любому типу настила или размера навеса. Независимо от того, есть ли у вас навес размером 6 x 6 футов для газонокосилки или пещера для человека размером 24 x 30 футов на заднем дворе, для поддержки любых конструкций найдется винтовая свая.

Съемные и многоразовые

Хотя для большинства это может быть не выгодно, эти посты можно использовать повторно. Для владельцев сарая это должно быть огромным плюсом. Если вы используете сонотрубки для постройки своего сарая, то перенести его через пять лет будет огромной проблемой. Бетон означает, что он на всю жизнь.

С другой стороны, использование винтовых свай для вашего сарая означает, что вы можете перемещать свой сарай. Допустим, вы устанавливаете сарай на винтовых сваях. Потом через пять лет вы хотите пристроить к дому гараж, но мешает сарай. Прочтите мою статью о том, как переместить сарай, затем удалить сваи, переустановить их в другом месте во дворе, и вы переместите сарай, выкапывая бетон.

Стоимость

Стоимость 4-футовой винтовой сваи с диаметром ствола 1 ¼ дюйма чрезвычайно низка, и ее можно купить менее чем за 20 долларов на распродаже. Это за дешевую, сделанную в Китае кучу. Оцинкованные винтовые сваи большего диаметра как в стволе, так и в спирали могут стоить около 200 долларов за сваю.

Однако вы платите за то, что получаете. Ищите оцинкованные сваи отечественного производства — это то, что вам нужно. Если вы сделаете выбор в пользу качественных свай, то сможете сэкономить, установив их самостоятельно.

Изображение предоставлено technometalpost.com

Установка винтовых свай для навесов

Ниже мы рассмотрим этапы установки фундамента сарая на винтовых сваях . Естественно, нанять подрядчика всегда проще. Однако не у всех завалялась пара лишних тысяч долларов. Вместо этого я покажу вам, что вы можете быстро установить винтовой фундамент самостоятельно и без каких-либо специальных инструментов или машин.

Давайте рассмотрим некоторые технические аспекты проекта, которые вам следует учитывать, прежде чем вы начнете завинчивать сваи на своем заднем дворе.

Что за сарай?

Тип сарая, который вы строите, определяет необходимое количество винтовых свай и их тип. Если у вас есть навес, который будет поддерживать тяжелые предметы, такие как дровяная печь, большой компрессор или даже классический автомобиль, вам понадобятся валы большего диаметра и спиральные пластины.

Важно отметить, что строительство сарая на винтовых сваях может подразумевать любой тип сарая, просто некоторые навесы не обязательно требуют винтовых свай. Небольшие пластиковые сараи для инструментов прекрасно подойдут для 4 шлакоблоков. Но если вы похожи на меня, то вам нужно что-то прочное и постоянное. Поэтому винтовые сваи незаменимы.

Где находится сарай?

Винтовые сваи подходят для большинства почв, будь то глина, песок или ил. Гравий создает больше проблем, особенно если это более крупный сорт с более крупными камнями. В некоторых случаях сначала необходимо выкопать смешанные грунты с крупными камнями под ними.

Компания Pylex рекомендует приобретать арматуру диаметром ⅜ дюйма, называемую арматурным стержнем, для использования в качестве направляющего штифта для исследования камней, а также для удержания винта прямо во время установки. Зондирование с помощью арматуры может сообщить вам о любых крупных камнях, которые могут представлять проблемы.

Поймите, что одним из преимуществ винтовых свай является то, что влажные места не являются проблемой. Даже снег или полумерзлый грунт могут принимать винтовые сваи. Ваша главная задача — большие камни, поэтому используйте арматуру, чтобы помочь себе. Если есть огромные валуны, вы можете скорректировать свой план основания или вам нужно будет рассмотреть другой вариант фундамента.

Насколько большой сарай?

Обратитесь к техническому паспорту, который поможет вам определить грузоподъемность винтовых свай различных размеров. А 50” Фундаментный винт Pylex для сарая рассчитан на вес около 6000 фунтов при установке в песчаной почве. Глина имеет тенденцию позволять конструкциям проседать под очень большими нагрузками, поэтому грузоподъемность той же сваи из глины составляет всего около 4000 фунтов.

Не могу сказать, сколько винтовых свай вам понадобится для вашего сарая. Это зависит от того, насколько большой у вас сарай и материал, используемый для его строительства. Если вы использовали пиломатериалы, то они будут тяжелыми. Но опять же, это также зависит от того, что вы положили в свой сарай. Используйте инструмент виртуального конструктора, который поможет вам выбрать необходимое количество свай.

Крупные производители утверждают, что расстояние между винтовыми сваями составляет от 8 до 10 футов. Но они учитывают использование валов большего диаметра и винтовых пластин. Поскольку винтовые сваи Pylex меньше, вам, вероятно, придется ставить их ближе друг к другу.

Тип пола

Винтовые сваи имеют либо плоскую пластину, либо U-образный кронштейн в качестве оголовка. Оба предназначены для использования в сочетании с деревянной балкой. Типичная конструкция пола сарая будет иметь балки, идущие перпендикулярно балкам, с фанерным полом поверх них.

Помните, обратитесь к местным строительным нормам и правилам, чтобы узнать, где проходит линия промерзания и насколько глубоко свая должна быть заглублена в землю. Если вы не войдете достаточно глубоко, вы рискуете повредить конструкцию сарая, что приведет к неровному полу.

Как построить фундамент сарая из винтовых свай

Давайте посмотрим, как самостоятельно установить винтовые сваи. В качестве примера мы будем использовать типичную 50-дюймовую винтовую сваю Pylex.

Шаг № 1

Помните, что сначала следует ознакомиться со своими строительными нормами и понять, насколько глубоко должны быть установлены винтовые сваи. Винтовая пластина должна быть ниже линии замерзания.

После того, как вы спланировали место для винтовой сваи, вы собираетесь установить на место кусок арматуры, называемый арматурным стержнем. Вы забьете это на место молотком весом 5 или 8 фунтов. Потратьте время, чтобы убедиться, что он идеально вертикальный. Повесьте отвес рядом с удочкой, чтобы убедиться, что она прямая.

Ударьте по стержню, пока он не будет выступать на несколько дюймов над землей.

Этап #2

Когда стержень находится в земле, вы знаете, что у вас есть направляющая для вашей сваи. Снимите верхнюю пластину или U-образный кронштейн с верхней части сваи. Снимите резьбовой стержень и гайку. Снова вставьте скобу обратно в верхнюю часть сваи. Квадратный конец кронштейна будет плотно прилегать к квадратной вершине ствола сваи.

Для начала вы можете просто крепко взяться за края U-образного кронштейна и повернуть. Это быстро станет трудным, и вы будете вынуждены использовать дополнительные рычаги.

Шаг №3

Когда крутить руками становится слишком сложно, возьмите 2×4 длиной около 2 футов. Отцентрируйте его, уложив ровно, внутри U-образного кронштейна. Возьмитесь за любой конец и продолжайте крутить. Теперь вы начнете видеть некоторый прогресс. По мере приближения сваи к земле вам будет трудно закручивать дальше.

Шаг №4

Откажитесь от 2’ 2×4 и возьмите более длинный — подойдет 6’’. Положите один конец в кронштейн и возьмитесь за другой конец. Медленно перемещайте рычаг так, чтобы винтовая свая достигла своей конечной точки опоры на высоте около 6 дюймов над землей.

С помощью молотка забейте сваю на место несколькими сильными ударами. Это плотно уплотнит сваю на месте. Снимите кронштейн и вставьте резьбовой стержень с гайкой обратно в верхнюю часть вала. Установите кронштейн на резьбовой стержень.

Шаг № 5

Теперь кронштейн должен находиться на высоте 6 дюймов над землей, если вы устанавливаете его в глину, и на высоте 4 дюйма, если вы устанавливаете его в песок или ил. Теперь вы можете установить свой столб 4 × 4 в U-образный кронштейн. Используйте структурные шурупы для дерева, чтобы прикрепить кронштейн к стойке.

Отрегулируйте регулируемую верхнюю пластину с помощью гайки на резьбовом стержне, чтобы получить ровную стойку и балку. Pylex требует, чтобы резьбовой стержень был как минимум на 3 дюйма ниже высоты вала для обеспечения стабильности.
