Теплоаккумулятор (буферная емкость) своими руками

Теплоаккумулятор содержит большой объем воды (теплоносителя), поэтому может накапливать тепловую энергиюЮ и отдавать ее, когда котел не работает. Это позволяет значительно реже подходить к твердотопливному котлу, фактически раз в двое суток в межсезонье, если котел мощный и дом утепленный, а также дает возможность использовать по максимуму на благо отопления дешевый ночной тариф электроэнергии.

Идея установить буферную емкость (теплоаккумулятор) выглядит блестящей для всех умученных дежурством у котлов, но разбивается о ценник на теплоаккумуляторы. Оказывается, что увеличить комфорт не слишком то и дешево. Но может получится сделать теплоаккумулятор своими руками? Ведь на первый взгляд ничего сложного…



Как можно сделать теплоаккумулятор

Заводская конструкция теплоаккумулятора, как правило, – бочка, круглая в сечении. Объм обычно в пределах 500 – 2000 литров. Диаметр – до метра, высота до 2,5 метров. Размещается на ножках, с множеством вваренных штуцеров. Может содержать в себе 1 или 2 или больше спиральных теплообмеников, для подсоединения независимых контуров, например, солнечного коллектора, нагрева проточной воды…

Емкость утеплена слоем теплоизоляции, чтобы не перегревать воздух в котельной. В фирменных теплоаккумуляторах внутри организована сложное распределение потоков… Можно взглянуть на рекламу Buderus на видео…



Основа конструирования буферной емкости – как должны направляться потоки

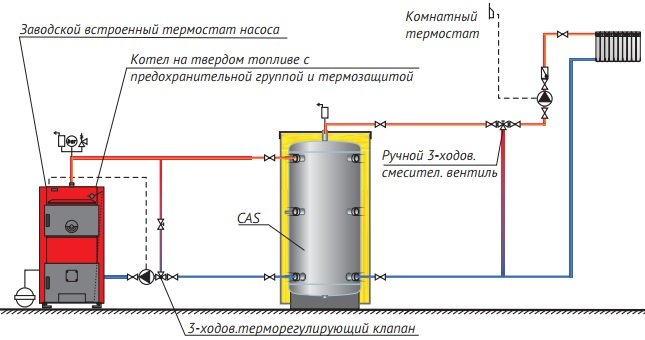

Чтобы создать правильное направление потоков, подключение к буферной емкости выполняются следующим образом.

• Подача с котла – в верхней части.
• Подача из емкости на радиаторы – в верхней части, на уровне подачи котла
• Обратка с радиаторов – в нижней части.
• Обратка на котел – в нижней части, чуть ниже обратки с радиаторов.

При этом жидкость в теплоаккумуляторе обязательно должна двигаться сверху вниз, по кольцу контура котла, а также — от котла к радиаторам.

Отследить направление движения жидкости можно по температурным датчикам — обратка котла должна быть теплее, чем обратка радиаторов.

Важно соблюсти принцип:  – расход теплоносителя в контуре котла должен превышать расход в радиаторах, только тогда теплоаккумулятор сможет нормально работать. Это обычно обеспечивается большим гидравлическим сопротивлением контура потребителей, при одинаковых насосах.

Радиаторы получат горячий теплоноситель сразу, как он появится внутри теплоаккумулятора, забирая его своим насосом с верхней части, что обеспечивает оперативность управления всем отоплением и реагирование на суточные перепады температур.

Важнейший вопрос при установке теплоаккумулятора – защита котла от холодной обратки, выполняется обязательно, например с помощью трехходового клапана.



Основы конструирования буферной емкости

Гораздо предпочтительнее использовать большую готовую бочку или трубу, тогда будет намного меньше сварных швов, чем в самодельной прямоугольной конструкции.

• Ввариваются патрубки 3/4 дюйма для подключения контуров. Но контур твердотопливного котла, для реализации аварийного самотечного циркулирования, желательно создавать не менее 1дюйма, при этом подача от котла, где возможен перегрев, – стальная.
• Сливной патрубок, он же и очиститель шлама – в самой нижней части.
• В крышке рекомендуется создать патрубок большого диаметра для подключения автоматического воздухоотводчика или группы безопасности.

Сделать буферную емкость самостоятельно может лишь квалифицированный сварщик. Пример создания теплоаккумулятора из бочек, но явных ошибок схемотехники повторять не стоит…

Одно из пропагандируемых некоторыми специалистами решений – 4 дешевые бочки 200 литров, попарно соединенные патрубками большого диаметра…



Какой объем буферной емкости понадобится

Ключевой вопрос – какой объем теплоаккумулятора можно считать достаточным. Обычный режим работы – разогрев до +90 градусов и остывание до +60 градусов, пока работа радиаторов будет эффективной… В разнице 30 градусов заключается та энергия, которую можно накапливать и использовать.

Несложный тепловой расчет показывает, что одной тонны воды будет достаточно для обогрева среднеутепленного дома 100 м кв в самые пиковые морозы в течении 5 часов. А при средне-сезонной температуре – сутки.

На практике, емкость 1,2 тонны в хорошо утепленном небольшом доме позволяет не подходить к котлу 30 кВт на дровах в течении 2 суток… Ставить буферную емкость менее 0.8 тонны особого смысла нет…



Вопрос утепления

Не нужно спешить накладывать утеплитель до завершения полных испытаний с нагревом и под давлением. При нагреве свыше 60 градусов полистиролы начинают усиленно разлагаться, выделяя яд. Для буферной емкости лучше использовать неплотную минеральную вату толщиной 5 см, ее изоляцию от жилого пространства сделать фольгированным вспененным полиэтиленом проклеенным скотчем.



Буферная емкость из еврокуба

Недорого можно приобрести б/у полиэтиленовые емкости на тонну воды, находящиеся в металлической решетке. Их допустимый предел нагревания — +70 градусов, — выше начинает проявляться текучесть материала. Но среди достоинств  – предельная дешевизна изготовления, можно все сделать своими руками без привлечения сварщика… Что из этого получается, смотрите видео.

Теплоаккумулятор можно сделать своими руками

Удобство использования, экономия финансов при применении теплоаккумулятора обусловили высокую популярность данной конструкции среди тех, кто задумывается о наиболее рациональных методах отопления частного дома. Особенностью работы, которая характеризует теплоаккумулятор, является постепенное накопление тепла при работе основного котла отопления, после выключения которого температура в помещении поддерживается за счет жидкости, нагретой внутри корпуса конструкции.

Содержание

• 1 Общее представление об устройстве теплового аккумулятора
• 2 Теплоаккумулятор: основные шаги самостоятельного изготовления
  • 2.1 Технология сборки теплоаккумулятора
  • 2.2 Подключаем и наслаждаемся!

Сегодня предприятиями торговли предлагается целый ряд разновидностей теплоаккумуляторов. Все они соответствуют требованиям безопасности и позволяют существенно экономить средства на отоплении частного дома. Однако самостоятельное изготовление подобного устройства под силу даже начинающему мастеру: достаточно точного следования предложенной ниже инструкции и внимания к каждому шагу, чтобы своими руками создать надежный аккумулятор тепла.

Общее представление об устройстве теплового аккумулятора

Теплоаккумулятор для котлов отопления имеет следующие основные конструктивные части:

• металлическая емкость (бочка) большого размера;
• слой утеплителя, выложенный по внешней поверхности емкости и предназначенный для сохранения температуры жидкости содержащейся внутри бочки;
• патрубки либо змеевик, расположенные внутри емкости и предназначенные для нагревания жидкости (обычно жидкость подогревается в ночное время, когда тариф на пользование электроэнергией минимальный).

Также в емкости имеется термометр для контроля температуры.



Теплоаккумулятор: основные шаги самостоятельного изготовления

Поскольку важным критерием эффективности теплового аккумулятора является его объем, то выбор металлической емкости следует считать наиболее важным этапом, обеспечивающим максимальную утилитарность данного элемента системы отопления. Знатоки рекомендуют подбирать баки объемом от 150 л и более.



Также потребуются следующие материалы:

• бетонная плита;
• скотч широкий;
• теплоизолирующий материал: тепловой аккумулятор имеет устройство, схожее со строением бытового термоса, и сохранение температуры жидкости в нем обеспечивается за счет хорошей теплоизоляции;
• трубы из меди либо ТЭНы.

Размещение корпуса изготавливаемого теплоаккумулятора – вопрос наличия свободного пространства в доме либо на прилагающем участке. Значительный его объем подразумевает отдельное помещение типа топочной, что не всегда соответствует плану жилого дома; потому более целесообразно устанавливать аккумулятор тепла вне жилого помещения.



Технология сборки теплоаккумулятора

Составление чертежа для самостоятельной сборки теплового аккумулятора позволяет изначально  представить и понять во всех подробностях будущую конструкцию агрегата. Весь процесс изготовления состоит из нескольких основных шагов, выполняя которые, можно быстро получить требуемое устройство с заданными параметрами.



Первый шаг – подготовка бочки, состоящая в тщательной ее промывке и удалении мусора, зачистке участков с признаками начинающейся коррозии, покрытии слоем антикоррозийной краски.

Второй шаг – выбор и подготовка теплоизоляции. Этот материал призван обеспечивать максимально длительный срок сохранения температуры жидкости, потому его теплоизоляционные свойства должны быть идеальными.



В качестве теплоизоляции наиболее часто используется минеральная вата: она демократична в ценовом отношении и отличается продолжительным сроком службы. Ею тщательно оборачивается вся бочка с внешней стороны, затем этот слой закрепляется с помощью широкого скотча. Для лучшего поддержания температуры укрепленную минеральную вату оборачивают листовым металлом либо фольгированной пленкой.

Третий шаг – определение вида нагревательного элемента. Им могут стать ТЭНы, однако этот вариант небезопасен при использовании и имеет высокие требования к установке. Потому в качестве альтернативы может использоваться змеевик.

Для самостоятельного изготовления змеевика следует взять медную трубку диаметром не менее 3 см. Длина ее может различаться в зависимости от размера корпуса теплоаккумулятора: обычно она составляет от 7 до 15 метров. Труба сворачивается в форме спирали и надежно крепится внутри бочки.



Заключительные работы состоят в установке отводного патрубка в верхней части полученной конструкции и вводного патрубка в ее нижней части. Оба патрубка в обязательном порядке снабжаются кранами. Через нижний патрубок вода поступает в агрегат, а патрубок в верхней части теплоаккумулятора обеспечивает отбор  тепла, сохраненного устройством.



Важно! Следует помнить, что по правилам пожарной безопасности тепловой аккумулятор необходимо устанавливать на бетонной плите, по возможности он должен быть огорожен стенами.

Подключаем и наслаждаемся!

Теперь – подключение. Самостоятельно изготовленный тепловой аккумулятор прост в использовании, безопасен и экономичен. Однако следует соблюдать ряд простых правил его подключения для гарантированно долгой работы устройства без серьезных поломок.

1. Через весь бак должен быть установлен обратный трубопровод, на его двух концах требуется предусмотреть соответственно вход и выход.
2. Соединение емкости и обратки котла должно производиться в первую очередь.
3. Между емкостью и обраткой устанавливается циркулярный насос (он должен располагаться как отсекающий кран, со второй стороны).
4. Подающий трубопровод выводится по той же технологии (см. п. 3).

Изготовление простейшего теплового аккумулятора своими руками производится достаточно легко и быстро и позволяет экономить средства при отоплении частного дома за счет накопления тепловой энергии, вырабатываемой основным котлом отопления.

Надеемся, что представленный нами материал поможет вам сделать ваш дом более комфортным, а его отопление более экономичным. Будем рады прочитать и ваши комментарии на эту тему.

В представленном ниже видео можно почерпнуть еще больше информации о теплоаккумуляторах.



Установка теплового насоса своими руками – бесплатное отопление и охлаждение на всю жизнь?

Произведение искусства.

Большинству пользователей Интернета Мистер Денежный Усик известен как причудливый финансист, досрочно ушедший на пенсию, и этот блог посвящен Деньги.

Но на самом деле я не финансист — человек, который большую часть своего времени посвящает оптимизации денег. Я больше общего Life Engineer — тот, кто пытается оптимизировать

все , что весело и интересно в жизни, и деньги — лишь одна из таких вещей.

Оптимизация означает получение максимальной пользы от чего-либо – будь то деньги, время, здоровье или счастье, при минимизации потерь. Именно это позволяет нам принимать беспроигрышные решения (например, то, что делает вас богаче и здоровее и счастливее), а не идти на компромиссы (отказ от того, что вам действительно нравится, просто чтобы сэкономить или заработать больше денег)

Одной из беспроигрышных вещей для меня всегда была оптимизация моих собственных домов и зданий, чтобы они были более удобными и стильными, при этом обходясь меньшими затратами на владение и обслуживание, а также на обогрев и охлаждение. В конце концов, из всех возможных решений ваш выбор дома может оказать наибольшее влияние как на ваше финансовое, так и на эмоциональное благополучие. Получите разумный дом, который равен

рядом с друзьями и работой, и вы отлично начали.

 Так или иначе, этим прошлым летом все мои любимые факторы оптимизации, обучения, усилий, экономии дерьмовых тонн денег и сокращения количества отходов и загрязнения объединились в форме установки теплового насоса своими руками в нашем коммерческом здании в центре города, дом коворкинга MMM HQ.

Чем интересны тепловые насосы?

Тепловые насосы — это технология, которая недавно вышла в прайм-тайм и вот-вот изменит все, что касается домов, точно так же, как iPhone сделал с индустрией высоких технологий около двенадцати лет назад и точно так же, как электромобили делают с транспортом прямо сейчас. Причина в том, что они обладают следующими фундаментальными преимуществами:

• Тепловые насосы выполняют двойную функцию по обогреву и охлаждению любого здания лучше, чем наши существующие системы, но только с одним агрегатом.
• Они очень просты в установке и намного дешевле в эксплуатации. Они также позволяют строить дома и здания дешевле (меньше материалов и рабочей силы).
• Они устраняют большую часть мирового загрязнения, вызванного сжиганием нефти или газа для получения тепла (при условии, что вы получаете электричество из экологически чистых источников).
• И да, в настоящее время они работают практически во всех климатических условиях (до -20F / -29C): технические усовершенствования разрушили старое ограничение, согласно которому они работали только в местах без настоящей зимы.

Каким образом тепловой насос волшебным образом высасывает тепло из холодного воздуха?

Тепловые насосы экономят деньги и энергию, потому что они не производят тепло

напрямую, как старый электрический плинтусный обогреватель. В основном это всего лишь движущихся тепла вокруг — изнутри наружу летом и снаружи внутрь зимой.

Многим эта вторая ситуация кажется волшебством, но это только из-за нашего искаженного восприятия людей — существ, которые эволюционировали в теплых тропиках планеты Земля. Действительно, даже в зимнем воздухе много тепла — если посмотреть на это глазами физики:

Каждое место на нашей питающей жизнь Земле содержит огромное количество тепловой энергии (Кельвины), а это значит, что ее легко собрать.

Итак, современный тепловой насос может легко всасывать тепло даже из холодного воздуха. Делается это так:

Летний и зимний режимы работы теплового насоса. Ключ ко всему — холодильникам, кондиционерам и тепловым насосам — заключается в том, что газообразный хладагент отдает тепло (нагревается), когда вы его сжимаете, и поглощает тепло (остывает), когда вы его расширяете.

Знаете, что еще делает этот точно такой же трюк? Ваш собственный МОРОЗИЛЬНИК! Эти штуки обычно поддерживают внутреннюю температуру около -10F, а это означает, что каким-то образом высасывает тепло из воздуха даже при отрицательных температурах, перекачивая его в змеевики под ним с вентилятором, обдувающим их. И если вы поместите туда руку, чтобы почувствовать этот воздушный поток, что вы почувствуете? Тепло!

Покажи мне деньги

Вот наша история счетов за газ – Фу! Наиболее важным является тот факт, что ежемесячная плата за ничего не ALONE поднялась до 40 долларов. 480 долларов в год еще до того, как вы получите хоть какое-то тепло!

Прежде чем мы перейдем к реальным деталям, посмотрите краткие цифры для теплового насоса, который я только что установил. Обратите внимание, что я живу в Колорадо, где очень жарко и умеренно холодно — примерно то, что вы ожидаете от нашего положения на полпути между Мэном и Калифорнией.

• Стоимость системы, включая все материалы для установки: около 4500 долларов США
• Предыдущий годовой счет за газ в моем доме: 951
• Наш новый годовой счет за отопление и охлаждение (оценочный): 275 9002 долларов США

в год экономия: $676

Годовая рентабельность инвестиций (ROI): 15%

.

Еще лучше: годовая цифра в 275 долларов за наше потребление электроэнергии — это то, что мы заплатили бы , если бы нам пришлось покупать всю нашу электроэнергию вне сети по 10 центов за кВтч. Но поскольку мы генерируем излишки энергии из нашей солнечной батареи, наша себестоимость намного меньше.

Можно даже сказать, что все наше отопление и охлаждение «бесплатны» на постоянной основе, хотя мы потратили 5000 долларов на создание солнечной установки мощностью 5,5 кВт.

Так действительно ли тепловой насос можно сделать своими руками?

Наша монтажная группа празднует окончание успешного проекта. Справедливости ради Мистер 1500 и я оба довольно опытные торговцы, но нам этот проект показался относительно простым.

Одним словом: да, если вы достаточно компетентный мастер-сделай сам и выбираете комплект для теплового насоса, который можно сделать своими руками. Это значительно проще, чем установить газовую печь или металлическую крышу, но не так просто, как собрать мебель из ИКЕА.

Наша первая установка заняла около 16 человеко-часов основной работы (два человека работали полный день). Кроме того, я провел еще около шестнадцати пыльных часов, модернизируя воздуховоды и изготавливая нестандартные металлические формы для направления воздуха, потому что наш коворкинг был настолько стар, что оригинальные воздуховоды из асбеста и мышиного дерьма просто не стоили сохранения.

Хм.. Хорошо, да, я думаю, что я пойду дальше и заменю эти воздуховоды.

Ценность того, чтобы сделать это самостоятельно, заключается в том, что работа с печью является одной из самых больших отдачи от вашего времени в качестве домовладельца. Там, где я живу, даже замена газовой плиты + кондиционера может стоить 10 000 долларов. И хотя аппаратное обеспечение теплового насоса стоит примерно столько же, сколько обычная печь + кондиционер (4000 долларов США), компании любят брать больше за более новое оборудование (или, что еще хуже, пытаются убедить вас, что вы глупы, даже спрашивая об этом).

!).

Другими словами, даже с консервативной точки зрения, для базовой установки вы экономите около 6000 долларов в обмен на выполнение этих 16 часов работы, что составляет солидные 375 долларов в час.

Но подождите! Не забывайте о скидках!

Даже если вы не мастер, есть несколько хороших программ, которые помогут субсидировать стоимость такого обновления. Агентство по охране окружающей среды США предлагает федеральные налоговые льготы для многих вещей, включая тепловые насосы, а местные агентства имеют свои собственные программы — например, соседний Форт-Коллинз скинет 2200 долларов на установку, подобную нашей, что может покрыть большую часть стоимости профессиональной установки.

.

Итак, если вы готовы перейти на тепловой насос, вам нужна либо честная компания HVAC, которая установит для вас машину по разумной цене и будет взимать с вас разумную почасовую ставку. Или вам нужно напрячь свои Денежные Усы на проекте и сделать это самостоятельно.

Конечно, я, как всегда, выбрал последний вариант, так что давайте углубимся в детали нашей установки!

Шаг первый: выбор теплового насоса

Здесь нужно учитывать две вещи: физический размер и тепловую мощность.

Размер и форма внутренней части (обработчик воздуха) новой системы должны быть аналогичны вашей старой печи, или у вас должен быть план, как приспособить новую печь для продувки ваших старых труб. Как вы увидите ниже, я решил сделать адаптацию.

Что касается тепловой мощности, то старая печь имела мощность «100 000 БТЕ», что является мерой количества природного газа, который она может всосать и сжечь каждый час. Поскольку его эффективность составляла всего около 75%, тепловая мощность составляла около 75 000 БТЕ (настоящими единицами здесь являются архаичные «британские тепловые единицы в час», но все, что вам действительно нужно знать, это то, что этого все еще более чем достаточно, чтобы поддерживать наши дырявое, растянутое кирпичное здание площадью 2400 квадратных футов легко согревает даже в самые холодные зимы. )

В самой экстремальной ситуации (для нас это был бы 24-часовой период, когда температура едва превышала 0 градусов по Цельсию, и обычно это случается не реже одного раза в несколько лет) я измерил, что наша старая печь работала около 8 часов. часов в день, что означает, что наши средние потери тепла непрерывно составляли около 25 000 БТЕ (75 000, умноженные на ⅓ общего количества часов в день)

Что касается охлаждения, то у нас практически не было кондиционеров. Всего несколько дрянных переносных блоков, разбросанных по всему зданию, с общей мощностью охлаждения около 20 000 БТЕ. Этого было недостаточно, чтобы победить жару в случае полностью занятого здания в день с температурой 100F.

Таким образом, решение для меня было довольно простым: самая большая комбинированная система обогрева/охлаждения Mr. Cool «Universal», для которой я начал удобно видеть рекламу Google везде, как только начал свое исследование. Эта красота хороша примерно на 60 000 BTU как на нагрев, так и на охлаждение, что также можно было бы выразить в еще более архаичной форме «5 тонн»

Так что я купил вариант, обведенный выше. В моем случае я разместил заказ через веб-сайт Home Depot с бесплатной опцией «доставка в магазин», но вы также можете попробовать местный Lowe’s, Alpine Home Air хорош, и Ingrams теперь продает это устройство (включая необходимые 25 футов). lineset) через Amazon.

Шаг второй: Демонтируйте старую печь

Эта часть была довольно простой, за исключением того, что нужно было вынести этот старый железный блок из подвала.

Совет по безопасности: Убедитесь, что вы отключили подачу газа и электричества к вашей печи, прежде чем возиться с ней, а также откройте некоторые окна и включите вентилятор, чтобы удалить остатки газа, когда вы отсоединяете трубы.

Но как только вы благополучно его отключите, это так же просто, как аккуратно отвинтить, отвинтить и отрезать части старой печи (при этом бережно сохраняя существующие воздуховоды), пока вы полностью не удалите старую. Вы можете продать или подарить его на Craigslist или бесплатно сдать на завод по переработке металла.

Прощай, старая печь, пусть твоя сталь найдет новую веселую жизнь где-нибудь еще.

Шаг второй: адаптируйте воздуховод по мере необходимости

Вверху слева: коробку адаптера для выходного воздуха, которую я сделал для направления воздуха в нужные места. Справа: Сборный фильтр/блок ввода, который я купил у своего соседа (который тоже строитель). Внизу: Вы можете видеть, как эти две детали встают на свои места вместе с горизонтально установленным устройством обработки воздуха теплового насоса.

Если вам повезет (старая печь и новый тепловой насос почти одного размера), этот шаг будет легким. Вы просто подсоединяете возвратный воздуховод к нижней части машины, а подающий воздуховод к верхней части. Однако мне не повезло.

Из-за того, что потолок в нашем подвале очень низкий, мне пришлось установить тепловой насос горизонтально (он спроектирован таким образом), а затем сделать несколько адаптеров, чтобы воздух мог течь так, как мне нужно. Вдобавок ко всему, большинство наших воздуховодов разваливались, имели плохую форму и были бесполезны, поэтому я отремонтировал или заменил кучу из них, пока был в процессе. Это потребовало много работы, но моими самыми большими союзниками были огромный рулон широкой армированной серебряной ленты и простые инструменты из листового металла, такие как ножницы, угловая шлифовальная машина, саморезы, хорошая дыхательная маска, налобный фонарь и рабочие перчатки.

Вот еще один переходник, который я сделал для подачи воздуха. Пышная коробка ниже была спасена от старого воздуховода, но я добавил торцевую крышку и два 7-дюймовых выхода воздуха, чтобы разорвать этот поток воздуха и обслуживать две разные части здания.

Третий этап: установка нового теплового насоса

Выполняется установка воздуховода. Хорошо, я признаю, что это выглядит немного неоднородно, но это прекрасно работает! Такая работа — это компромисс между временем, стоимостью и красотой. Поскольку это старое здание, которое, вероятно, будет снесено и заменено роскошным многофункциональным жилым комплексом, когда мы его продадим, я стараюсь, чтобы все было функционально, но просто. В элитном постоянном доме вам потребуется больше времени, чтобы сделать воздуховоды красивыми.

Помимо того, что эта штука тяжелая (наша весила около 250 фунтов), это соединение на удивление легко, если у вас есть готовые воздуховоды. Вы просто привинчиваете и герметизируете коробки из листового металла к нижней и верхней части теплового насоса. И в этот момент вы должны волноваться, потому что конец близок.

Шаг четвертый: Разместите наружный блок там, где вы хотите

Поскольку наружный блок весит еще 300 фунтов, вам понадобится высококачественная тележка и несколько ремней с храповым механизмом, а также сильный друг, который поможет вам справиться это на место. Ваша цель — поставить эту штуку где-нибудь рядом с вашим домом, чтобы она не мешала, но также и рядом с тем местом, где вы только что разместили вентиляционную установку в подвале. Затем вам нужен набор строк, достаточно длинный, чтобы соединить их вместе, а более короткий, как правило, лучше как по соображениям стоимости, так и по причинам производительности (мы использовали 35-футовый колонтитул).

Мы поставили наш конденсатор на пару прочных, ровных бетонных подушек.

Шаг пятый: прокладка линии

Вам необходимо отверстие диаметром около 4 дюймов в вашем доме, чтобы пропустить изолированную линию. Поскольку наше здание построено из кирпича, мне понадобился этот сумасшедший бур для каменной кладки — надеюсь, у вас получится проще! ПРИМЕЧАНИЕ: это незавершенное изображение, позже я закрыл эти линии защитной стальной коробкой.

Линейка представляет собой пару гибких медных трубок, обернутых изоляцией. Они громоздкие, поэтому даже наш 35-футовый телевизор был упакован в БОЛЬШОЙ рулон размером с телевизионную коробку с большим экраном. Вам нужно аккуратно развернуть и выпрямить его, а затем вставить через отверстие диаметром примерно 4 дюйма, которое вы просверлите в стене вашего дома, чтобы вы могли подключить конденсатор снаружи к блоку обработки воздуха внутри.

У нас была дополнительная задача: пробить КИРПИЧНУЮ СТЕНУ толщиной восемь дюймов, поэтому мне пришлось потратить немало времени на тренировки, борясь с этой массивной бетонной коронкой, прикрепленной к низкоскоростной дрели с высоким крутящим моментом.

Скручивание комплекта трубопроводов перед выпуском газа (и затем проверка на наличие утечек). С каждой стороны линии всего две гайки.

После того, как комплект трубопроводов будет установлен, соединение будет освежающе простым: вы тщательно следуйте инструкциям, чтобы затянуть нужные гайки с помощью гаечного ключа, открыть несколько клапанов с помощью ключа Алана, и вы услышите освежающий PSSSSsssssssshhhh, поскольку хладагент выпущен в систему. (Это та часть, которую обычно должен делать специалист по ОВиКВ, мистер Кул решает эту проблему, используя специальные клапаны и предварительно заряженные трубопроводы. Это дороже, но оно того стоит, учитывая экономию времени и труда!)

Заключительный этап: прокладка электрических проводов

Просверливание отверстия для электрического провода (который мы проложили в кабелепроводе, новый 40-амперный выключатель, проводка внутри блока, включая термостат, Карл празднует завершение прокладки проводки наружного блока.

Это будет варьироваться в зависимости от системы, но наша требовала следующую проводку, которую я передал моему партнеру г-ну 1500: провод калибра и добавление в коробку выключателя на 40 ампер)

Цепь 20 А/240 В к основному блоку

Стандартный шестижильный провод термостата между внутренним и наружным блоками

И, наконец, такой же провод термостата между внутренним блоком и вашим термостатом. Мы воспользовались возможностью, чтобы перейти на супер-прекрасный умный Wi-Fi-термостат Ecobee Lite , который я теперь использую (и люблю) во всех своих проектах.

Круг Победы: Зажигай!

Он жив!

Мы тщательно выполнили все эти шаги, а затем с большой помпой включили выключатели: УСПЕХ! – Ecobee загорелся и начал показывать нам экраны настройки. После завершения мы снизили желаемую температуру в надежде испытать столь необходимое кондиционирование воздуха в этот жаркий июльский день.

И ничего не произошло. Мы побежали к внешнему блоку и обнаружили, что он просто стоит там, с горящими светодиодами, но больше ничего не происходит.

Мы оба начали потеть пулями. Неужели мы совершили глупую ошибку и купили неисправный прибор? Мы что-то напортачили при установке?

Нет, оказывается, между первой активацией и моментом, когда Мистер Кул начинает охлаждение, просто трехминутная задержка. Очень медленно и очень грациозно большие лопасти вентилятора начали вращаться, аааааааааааааааааааааааааааалально ускоряясь, а фоном был такой тихий гул компрессора, что мне пришлось приложить к нему ухо, чтобы убедиться, что он действительно работает.

Но мальчик это когда-нибудь работало – мы забежали внутрь и обнаружили, что этот ледяной холодный воздух просто выбрасывал из каждого из семи больших вентиляционных отверстий, разбросанных по всему нашему зданию, и испепеляющий горячий воздух теперь вырывался из наружный блок. Мы мгновенно победили летнюю жару, и все внутри приветствовали эту новую роскошь.

Эпилог, три месяца спустя: насколько хорошо это работает?

Сцена из «Необычайного события» — серии лекций и занятий, которые длятся выходные, с участием основателей бизнес-школы Rebel Алана и Кэти Доноган. Видео скоро будет на моем Youtube канале!

В течение оставшейся части лета мы с удовольствием тестировали эту систему, и она зарекомендовала себя как невероятная охлаждающая машина. У нас было несколько мероприятий, на которых собралось более пятидесяти горячих тел для некоторых наших деловых и общественных мероприятий, в то время как температура на улице была в 90-х годах, и мы смогли без особых усилий поддерживать комфорт.

Следующим испытанием, конечно же, будет зима. Здесь, в начале октября, у нас есть , только что свернули за угол, где зданию требовалось совсем немного тепла, чтобы начать утро. С помощью нескольких нажатий на телефонное приложение Ecobee я смог переключить систему в режим нагрева и запустить ее. Он отлично работал – нагревал здание быстро и бесшумно.

Но я буду обновлять эту статью по мере того, как мы переходим в более прохладные времена года. Я ожидаю, что он продолжит работать просто великолепно, но будет интересно проверить и обнадежить скептиков, когда мы увидим это своими глазами.

Очень интересная деталь: сколько электроэнергии он потребляет?

Скриншоты из приложения для отслеживания энергии Emporia

Конечно, будучи МММ, я не был доволен тем, чтобы просто сидеть сложа руки и впитывать прохладный ветерок достижений. Мне нужен был последний бит данных — отчет о том, сколько энергии потреблял этот тепловой насос как в режиме нагрева, так и в режиме охлаждения, чтобы мы могли лучше оценить, сколько денег он сэкономил нам за эти годы.

Итак, я установил систему под названием Emporia Energy Monitor на печатную плату, которая в настоящее время является лучшей на рынке для такого хорошо спроектированного устройства. Это позволяет мне отслеживать и записывать все детали потока энергии — через каждую цепь в доме , если я захочу это сделать. Пока он просто присматривает за тепловым насосом.

Я обнаружил, что в режиме охлаждения Mr. Cool постоянно потребляет около 2600 Вт (примерно столько же, сколько два больших оконных кондиционера), что составляет 26 центов за час электроэнергии. Я обнаружил, что в самые жаркие дни с наибольшим количеством людей система работала около шести часов, то есть наше пиковое потребление электроэнергии составляло 9 часов.0009 всего около 1,50 доллара в день!

Для меня это было довольно примечательно — это был 95-градусный день с 50 людьми в здании, что примерно эквивалентно попытке охладить ресторан среднего размера в Техасе. Тем не менее, даже если бы мы повторяли эту экстремальную ситуацию каждый день, наш счет за кондиционирование воздуха составил бы всего около долларов 45,00 в месяц!

Я обнаружил, что режим нагрева был немного более жадным, с потреблением 4000 Вт или 40 центов в час. Основываясь на моих предыдущих оценках потерь тепла в самые холодные из возможных дней, мы могли бы работать около 18 часов в день, что составило бы 7,20 доллара за электроэнергию. Таким образом, если бы штаб-квартира была перемещена в чрезвычайно холодный климат и погрузилась бы в бесконечные условия 0F / -18C в течение всего месяца (что сделало бы его холоднее, чем в Дулуте, штат Миннесота, или в Оттаве, Канада), мы все равно столкнулись бы с счетом за отопление не выше, чем 210 долларов в месяц. Но в более реальных условиях для Колорадо мы могли бы ожидать около половины этого уровня потребления энергии. И конечно это только на месяц-два нашего короткого холодного сезона. В остальное время года обогрев еще проще.

Вывод: тепловые насосы — это бомба

Итак, вот оно: мы мечтали об этом много лет, наконец-то это сделали, и я очень счастлив. Это такое радость даже не иметь счета в газовой компании, и знать, что эта часть наших расходов будет равна нулю, навсегда.

И, конечно же, еще лучше знать, что даже цифры стоимости электроэнергии в этой статье приведены только для вашего собственного сравнения — на самом деле мы производим более чем достаточно солнечной энергии, чтобы все это работало бесплатно только из красивых квадратов черного стекла. на крыше. Бесплатное отопление и охлаждение на всю жизнь, без загрязнения окружающей среды (с бесплатной работой наших ноутбуков и пивных холодильников, а также с бесплатной зарядкой наших электромобилей) — это действительно путь в будущее!

---

В комментариях: У вас есть вопросы о тепловых насосах или других продуктах для повышения эффективности дома? А если у вас есть собственный тепловой насос, что вы о нем думаете?

Предыдущий пост: Три месяца безделья Следующее сообщение: Инфляция – стоит ли нам беспокоиться?

Мини-сплит «Сделай сам» — хорошая идея?

Огромная экономия при заказе на сумму более 4000 долларов. Используйте код купона: СПЕШИТЕ ​​ и сэкономьте! Заканчивается

Переключить навигацию

Результаты фильтрации

Переключить навигацию

Поиск

1-800-397-1392

Часы работы сегодня с 8:00 до 21:00

Меню

Счет

Настройки

Язык

Опубликовано в: Все сообщения, Бесканальный мини-сплит

По hvacdirect. com

Самодельная мини-сплит-система Преимущества

Является ли самодельная мини-сплит-система хорошей идеей? Если вы немного сговорчивы и любите домашний проект, мини-сплит-системы «сделай сам» отлично подойдут для дома или офиса. На HVACDirect.com мы предлагаем полный спектр мини-сплит-систем DIY для оптимального баланса нагрева и охлаждения. Эти устройства разработаны для удобной установки и не требуют специальных инструментов или обучения. Поскольку линии для системы предварительно заправлены и не требуют очистки пылесосом, мини-сплит-системы могут быть установлены без помощи профессионала.

Кроме того, при выборе мини-сплит-системы вы будете устанавливать двойной тепловой насос и компоненты переменного тока. Это обеспечивает круглогодичный комфорт для жилых и коммерческих объектов. От DIY 24K и DIY 12K до DIY 36K мы предлагаем мини-сплиты всех размеров и BTU для оптимального соотношения. Наш торговый персонал и сертифицированные технические специалисты помогут вам найти лучшую самодельную мини-систему сплит-системы с бесканальным тепловым насосом .

В этом руководстве мы рассмотрели преимущества установки мини-сплит-системы и то, как они работают. Кроме того, на страницах наших продуктов мы размещаем подробный список продуктов и цены, а также отзывы производителей и клиентов. Эта информация может помочь вам принять обоснованное и обоснованное решение о том, какой мини-сплит купить.

Что такое мини-сплит своими руками?

Мини-сплит-системы «Сделай сам» — это устройства без воздуховодов, которые широко используются в домах, на предприятиях и в офисных зданиях, поскольку для их установки не требуется профессионал, поскольку линии предварительно заряжены (это означает, что их не нужно пылесосить). Эти блоки кондиционирования воздуха состоят из двух основных компонентов: внутреннего блока обработки воздуха и наружного компрессора. У них также есть конденсаторы, а также кабелепровод для хранения силовых кабелей, всасывающих трубок и охлаждающего хладагента. Слив конденсата соединяет наружный и внутренний блоки, что обеспечивает оптимальный обогрев и охлаждение труднодоступных мест.

Подходят ли самодельные мини-сплит-системы ?

Самодельные мини-шпагаты известны своей эффективностью, надежностью и универсальностью. Можно увидеть преимущества, глядя на мини-сплит Perfect Aire DIY, который является одним из ведущих брендов в этой отрасли. Вот некоторые из преимуществ установки агрегатов Perfect Aire:

• Вам не нужно нанимать подрядчика для этой установки, что экономит кучу денег и позволяет устанавливать по собственному графику. Тем не менее, важно следовать всем инструкциям для достижения наилучших результатов.
• Простые в подключении однозональные бесканальные системы для повышения экономической эффективности.
• Понятные инструкции, не требующие специальных инструментов для установки или предварительного сертифицированного обучения.
Мини-сплиты Perfect Aire DIY
• оснащены высокоэффективными тепловыми насосами, а также 25-футовыми комплектами предварительно заряженных лесок. Это позволяет быстро и эффективно подключать комплекты линий и электрические соединения.
• Каждый мини-сплит-блок оснащен программируемым термостатом для дополнительного удобства.

Другие преимущества мини-сплит-системы «Сделай сам»

Независимо от того, какую марку вы выберете, установка мини-сплит-системы для дома и бизнеса имеет ряд других преимуществ. Во-первых, эти агрегаты идеально подходят для помещений с неканальными системами отопления. Сюда входят водяные системы водяного отопления, а также обогреватели помещений; керосин, дрова и пропан. Они одинаково хорошо работают с излучающими панелями и идеально подходят для многоквартирных домов или для модернизации домов и квартир.

Эти системы также идеально подходят для расширения помещений, особенно в небольших квартирах и комнатах. Поскольку по своей конструкции они не имеют воздуховодов, мини-сплиты обеспечивают оптимальное охлаждение и/или обогрев труднодоступных мест. Это включает в себя комнаты, которые получают слишком много солнечного света или влаги, а также притоны, подвальные квартиры и даже подвальные помещения для хранения.

Как упоминалось ранее, каждая зона будет иметь собственный программируемый термостат. Поскольку это позволяет людям кондиционировать любое пространство, когда оно занято и по желанию, это экономит много времени и денег, особенно когда речь идет о ежемесячных затратах на потребление энергии. Только в этом мини-сплиты намного превосходят обычные центральные системы HVAC.

Вот еще несколько преимуществ установки мини-сплит-систем своими руками:

• Мини-сплит-системы просты в установке и идеально подходят для домашних мастеров. Вы сэкономите деньги, не нанимая подрядчика, и сможете завершить установку в удобное для вас время.
• Самодельные мини-сплит-системы без воздуховодов проще в установке, чем другие системы кондиционирования воздуха.
• Эти устройства способны охлаждать помещения в передней части дома, которые обычно нагреваются от тепла, исходящего от солнечных лучей и естественного освещения.
• Поскольку эти блоки не имеют воздуховодов, они позволяют избежать потерь энергии, связанных с работой воздуховодов централизованных систем кондиционирования воздуха.
Мини-сплит-система Perfect Aire
• действительно удовлетворит все ваши потребности в отоплении и охлаждении в рамках бюджета.

Если вы устали иметь дело с менее чем звездным отоплением или охлаждением от центральных систем отопления, вентиляции и кондиционирования воздуха, возможно, сейчас самое время подумать о мини-сплит-системе, сделанной своими руками. Эти устройства продолжают набирать популярность во всем мире, получая высокие отраслевые рейтинги и отзывы клиентов.

Для получения дополнительной информации о том, как выбрать мини-сплит-систему энергосбережения , которая лучше всего подходит для ваших нужд, просто свяжитесь с нами сегодня или посетите наш веб-сайт.

Позвоните нам сейчас

или напишите в чат на нашем сайте. Мы работаем с 8:00 до 21:00 каждый будний день, а также работаем по субботам. Или вы можете написать нам по электронной почте

Мини-сплит «Сделай сам» Часто задаваемые вопросы

Могу ли я установить мини-сплит самостоятельно?

Самодельная мини-сплит-система переменного тока без воздуховодов разработана таким образом, что любой, кто хоть немного разбирается, может установить ее без технического специалиста. Эти системы имеют предварительно заправленные линии хладагента, которые можно подключить без вакуумного насоса или другого специального оборудования. Они также не требуют воздуховодов — просто небольшое отверстие в стене для линий. Мини-сплит-системы MRCOOL DIY и бесканальные системы Perfect Aire — два самых популярных варианта.

Сколько стоит установить мини-сплит?

Основным преимуществом мини-сплит-системы, сделанной своими руками, является то, что вы можете установить ее самостоятельно, что делает установку практически бесплатной, если не считать покупки инструментов и материалов. Самые дешевые мини-сплиты без воздуховодов можно купить примерно за 1200 долларов, в то время как лучших самодельных мини-сплит-систем могут стоить до 2500.

Могу ли я использовать мини-сплит в дополнение к моей основной системе отопления или охлаждения?

Абсолютно. Мини-сплиты отлично подходят для зонального климат-контроля и являются прекрасным дополнением к основной системе отопления или охлаждения вашего дома.
