Содержание:

Материалы водосточных систем для крыши
Основные элементы водосточной конструкции
Как сделать детали для водостока своими руками
Как собрать и монтировать водосток на крыше
Особенности правильной установки водосливных систем

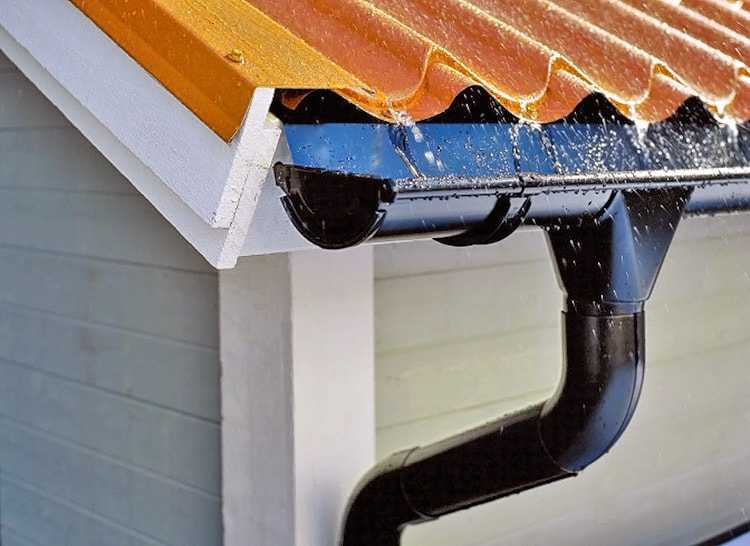

Водосточная система является обязательным элементом, без монтажа которого не может обойтись строительство крыши – иначе во время обильных осадков массы воды будут стекать с неё на стены и смывать фундамент. Установку водостока на крыше своими руками можно произвести одним из двух способов: собрав его из готовых систем, имеющихся в продаже; либо приобрести трубы и прочие детали, а затем сделать все элементы конструкции самостоятельно.

Материалы водосточных систем для крыши

Водостоки могут изготавливаться из различных материалов, каждый из которых имеет свои особенности, преимущества и недостатки. Рекомендуется ознакомиться с их характеристиками и определиться с выбором того или иного варианта до того, как установить водосточную систему на крышу строения.

Готовые водосточные системы, особенно от известных производителей, стоят достаточно дорого, но могут стать украшением кровли любого особняка или дома. Изготавливаются они обычно из специальных полимерных материалов с особыми свойствами, устойчивыми к воздействию как высоких, так и низких температур.

Если же принято решение изготовить водосток самостоятельно, для этого должны быть использованы трубы с антикоррозийными свойствами, например, из оцинкованного листа. Можно использовать с этой же целью обычные канализационные трубы из пластика или других полимеров.

Оцинкованные стальные листы являются своего рода классическим материалом для изготовления водостоков. Они доступны по цене и обладают достаточно эстетичным внешним видом, хотя и могут уступать в этом отношении готовым водосточным системам.

Данный материал устойчив к коррозии, однако недостатком его является возможность расхождения шовных соединений, вследствие расширения и сжатия при сильных перепадах температур.

Иногда водосточные конструкции изготавливают также из стального материала, с покрытием из антикоррозийной полимерной краски. Это придаёт изделиям наряду с защитой от коррозии декоративность и привлекательный внешний вид.

Ещё одним материалом для производства водостоков является цинково-титановый сплав с незначительными добавками алюминия и меди. Компоненты этого материала обусловливают его высокую антикоррозионную стойкость, и вместе с тем прочность и надёжность. Дополнительную защиту от коррозии придаёт ему то, что сверху он также покрыт полимерным слоем. Данный материал нередко используется для изготовления водостоков известными компаниями-производителями.

Общими достоинствами всех упомянутых материалов являются простота обработки и монтажа, а также устойчивость к коррозии и эффектный внешний вид. Благодаря этому, водосточная конструкция из них становится органичной частью любого жилого строения.

Иногда материалы с полимерными покрытиями могут иметь такой недостаток, как отслоение покрывающего слоя под воздействием агрессивных факторов внешней среды. Чтобы избежать подобной неприятности, следует покупать изделия или готовые системы только от надёжных и известных производителей.

Основные элементы водосточной конструкции

Водосточные системы изготавливаются в различных вариациях, однако черты их строения в целом общие и состоят из одних и тех же элементов:

• Желоб – основная часть конструкции, собирающая стекающую с крыши воду; имеет длину до 3-4 метров.
• Крюки-кронштейны – на них производится укладка желоба.
• Заглушки для краевых участков желоба справа и слева.
• Воронки, монтируемые к краевым участкам либо к середине желоба (фиксируются посредством клеевого соединения, реже при помощи пазов и уплотнителей).
• Муфта для крепления желоба, монтируемая теми же способами (клеевым либо пазовым).
• Труба для водостока, снабжённая соединительной муфтой.
• Хомуты для стягивания и крепления различных элементов.
• Тройник для стыковки труб друг с другом.
• Переходная муфта – применяется в том случае, если необходимо соединить трубы разного диаметра.
• Колена, соединяющие трубы, с изгибом в 60-70°.
• Отмёт, или колено с углом в 45° – направляет стекающие с крыши воды в дождеприёмник ливневой канализации.
• Металлический крючок-кронштейн.
• Карнизная планка – иногда входит в состав готовых водосточных систем вместо кронштейнов либо вместе с ними.

Если сборка водосточной системы осуществляется собственными руками, тогда до того, как собрать водосток, необходимо составить чертёж, в котором предусмотреть оптимальную схему водосточных труб для той или иной кровли.

Как сделать детали для водостока своими руками

Прежде чем говорить о том, как сделать водосток с крыши, следует заметить, что данный процесс имеет некоторые особенности в зависимости от того, из какого материала обустраивается конструкция, а также от того, приобретается ли готовая к сборке система либо все элементы в отдельности.

Например, если обустраивается водосточная конструкция из оцинкованной стали, значительно дешевле обойдётся собственноручное изготовление желобов, чем приобретение их в готовом виде. Желоба могут быть изготовлены в полукруглой или квадратной форме. Металлические оцинкованные листы легко загибаются, поэтому им несложно придать требуемую конфигурацию. На краевых участках желобов следует сделать изгибы для крепления к кронштейнам.

Изготовление крепёжных кронштейнов под крышу также не представляет собой особой сложности. По форме они должны соответствовать желобу, но иметь больший радиус, чтобы желоб без труда мог разместиться и зафиксироваться внутри них. Это простое и оптимальное решение по поводу того, как правильно крепить желоба на крыше.

Если водосточная система планируется для размещения на прямом отрезке крыши, тогда для изготовления желоба могут быть использованы толстые канализационные трубы из пластика. Разрезав трубу продольно посредине, из неё можно получить сразу два желоба, стоимость которых в этом случае окажется весьма незначительной.

Прочие компоненты водосливной системы, за исключением воронок, также могут быть куплены в готовом виде либо изготовлены самостоятельно. Материалов для их изготовления на рынке довольно много. Воронки придётся приобретать в готовом виде – их качественное изготовление под силу лишь профессиональным жестянщикам.

Как собрать и монтировать водосток на крыше

После того как все детали готовы, можно переходить непосредственно к сборке водосточной конструкции. При рассмотрении вопроса о том, как правильно сделать водосток с крыши, следует учесть, что установочные работы имеют определённые нюансы в зависимости от выбора тех или иных крепёжных деталей, а также от того, на каком этапе монтажа кровли производится сборка водостока.

Наиболее практичным вариантом можно считать установку на крайнюю перекладину, либо на стропильную систему скатных крыш, предшествующую креплению самой кровли. Кронштейны в этом случае после фиксации закрываются карнизной планкой, выполняющей функцию заслона от прямого попадания осадков.

Существуют и другие технические решения по поводу того, как крепить водосточную систему. Например, кронштейны могут крепиться на карнизную планку, которая в этом случае изготавливается из досок.

В различных ситуациях вопрос о том, как правильно крепить водосток, может иметь различные решения, однако в любом случае следует уделять пристальное внимание тому, чтобы стекающие с крыши водные массы попадали именно в канал желоба, не проливаясь мимо него.

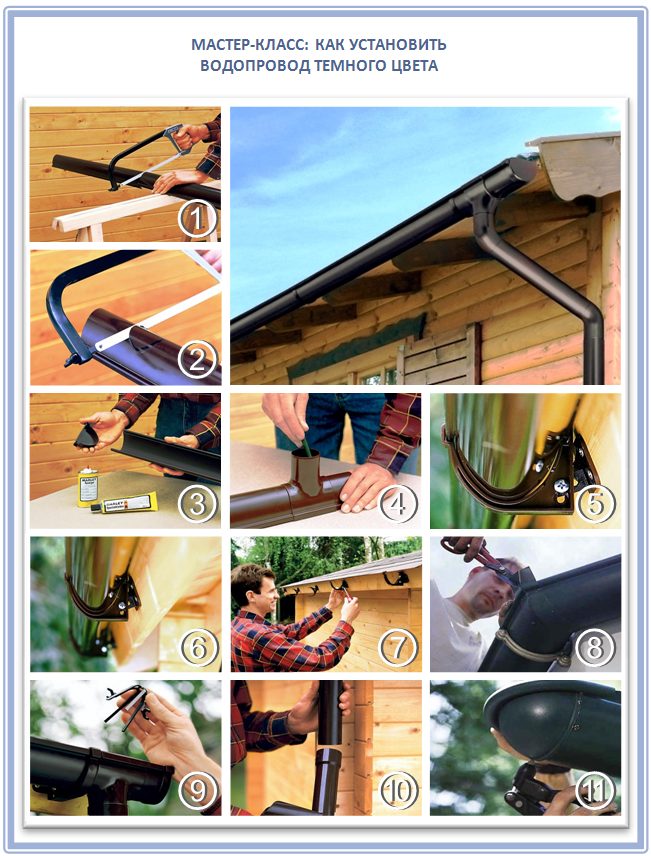

Сам процесс установки водосточной конструкции состоит из следующих этапов:

1. Монтаж кронштейнов для крепления желоба. Они устанавливаются с промежутками в 55-60 сантиметров. Для обеспечения нормального оттока дождевых вод кронштейнам и самому желобу придаётся некоторый уклон. В том случае, если фиксация кронштейнов производится на деревянную карнизную планку, вначале монтируют наиболее высокий кронштейн для соответствующего края желоба, затем последний, наиболее низко расположенный кронштейн, а затем между ними натягивается верёвка, по которой определяют расположение прочих кронштейнов. Уклон рассчитывается примерно в 4-5 миллиметров на каждый метр длины водосточной конструкции.
2. Производится укладка желоба, на поднятый край которого ставится заглушка.
3. Если в середине и в конце желоба планируется установка воронок, тогда вначале для них проделываются отверстия, а затем в этих местах фиксируются и сами воронки. Две воронки рекомендуется устанавливать в том случае, когда протяжённость стороны дома превышает 12 метров. В противном случае можно обойтись и одной воронкой – на концевом нижнем участке водостока.
4. Крепление желобов посредством надевания краевых пазов на соответствующие загибы кронштейнов. Укладка желобов производится внахлёст, с последующей фиксацией самонарезающими шурупами. Здесь стоит сказать несколько слов и о том, как монтировать водосточную систему, приобретённую в готовом виде. В этом случае, на данном этапе также производится скрепление отдельных её частей друг с другом согласно приложенной инструкции.

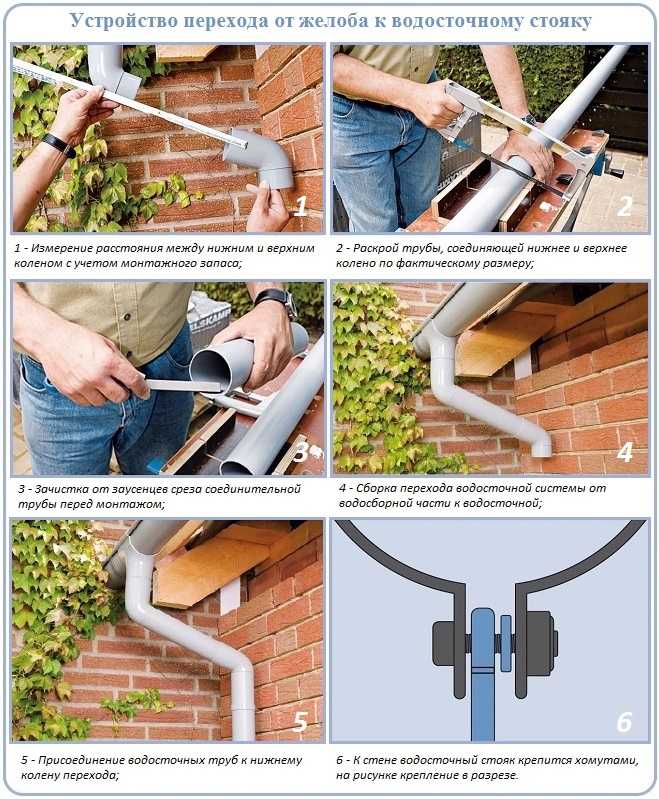

5. Монтаж сточных труб и отводящих колен к воронкам, с креплением между собой и к стенам посредством хомутов.

Особенности правильной установки водосливных систем

Наконец, стоит упомянуть некоторые дополнительные нюансы касательно того, как правильно сделать водосток своими руками:

• Если воды стекают с кровли в грунт, тогда окончание трубы водостока должно быть на 30-35 сантиметров выше уровня земли.
• Если до того, как установить водосточные трубы, возле жилого строения обустраивалась ливневая канализация, труба водостока может подсоединяться непосредственно к ней.
• Очень рекомендуется установка на желоба защитной сетки, предохраняющей их от скопления листьев и мусора на дне. Такого рода сетка имеется и в готовых водосточных конструкциях.
• Для любого типа водосливной системы, даже при наличии защитной сетки, периодически требуются ревизия, уход и очистка от грязи.

Инструкция по монтажу водостоков для крыши Дёке своими руками — правила установки водосточных систем

Москва

ВОДОСТОЧНАЯ СИСТЕМА DÖCKE LUX

ВОДОСТОЧНАЯ СИСТЕМА DÖCKE PREMIUM

ВОДОСТОЧНАЯ СИСТЕМА DÖCKE STANDART

МОНТАЖ СИСТЕМЫ

Инструмент для монтажа

• Для разметки:
  рулетка, карандаш.
• Для крепления кронштейнов:
  отвертка, дрель, шуруповерт.
• Для установки кронштейнов:
  шнур, шланговый уровень, ватерпас.
• Для сгибания металлических кронштейнов:
  гибочное устройство.
• Для распилов:
  ножовка, пила с мелким зубом, стусло.

1. Монтаж водосбора

• Установите конечный кронштейн (2) (см. раздел «Особенности крепления» данной конструкции).
• Для серий STANDARD и PREMIUM установите воронку (6), а для серии LUX ближайший к воронке кронштейн желоба (2) в соответствии с рекомендациями (см. подраздел «Обеспечение уклона желоба» данной конструкции).
• Проведите линию уклона, соединив ею воронку (6) и конечный кронштейн (2).
• Установите по линии уклона кронштейны (2) под желоб. Расстояние между кронштейнами не должно превышать 600 мм (см. подраздел «Обеспечение устойчивости от деформаций при вертикальной нагрузке»).
• При длине свеса более 3000 мм необходимо использовать соединители желобов (5).
• Отрежьте желоб (3) необходимой длины и установите его на место в соответствии с рекомендациями раздела «Особенности крепления».
• Повторите операции на прилегающей стороне кровли.
• Соедините стороны системы угловым элементом желоба (4).
• Наденьте заглушку желоба (1) или заглушку воронки (7) (для системы PREMIUM) на концы системы.
• Вставить сетку защитную (16) в воронку (для системы PREMIUM).

2. Монтаж водослива

• Наденьте муфту (11) или колено (8) на сливное отверстие воронки (6) до упора. При совместном монтаже желобов системы Döcke LUX и труб системы Döcke PREMIUM на сливное отверстие воронки надевается муфта-переходник LUX / PREMIUM (17).
• Соберите необходимую конфигурацию фигурной части водослива, используя колено (8) и отрезок трубы (9) необходимой длины. Внимание! Не соединяйте колена (8) друг с другом напрямую.
• Закрепите нижнее колено (8) на фасаде при помощи хомута, установив опору хомута (10) в положении «Фитинг».
• Наденьте трубу (9) на нижнее колено (8) до отметки «вставить до сих пор».
• Вставьте трубу (9) по уровню строго вертикально. Отметьте место монтажа универсального хомута (10) посередине трубы (9). Утановите опору хомута в положение «Труба».
• По длине водослива более 3000 мм наденьте муфту (11) на конец трубы (9) до упора. Наденьте хомут (10) на муфту (11) (см. раздел «Места установки хомутов). Отметьте место монтажа универсального хомута (10) на стене, установите опору хомута в положение «Фитинг», закрепите хомут (10) к стене. Нижнюю трубу вставьте в муфту до отметки «вставить до сих пор».
• Повторите операции необходимое количество раз, чтобы собрать систему до низа. Шаг крепления хомутов не должен превышать 1500 мм.
• На нижнюю часть трубы (9) наденьте наконечник (12), зафиксировав его в универсальном хомуте (10) в положении «Фитинг» (см. раздел «Места установки хомутов»).
• Расстояние от нижней точки наконечника до горизонтальной плоскости необходимо организовывать с учётом высоты снежного покрова в конкретной местности, но не менее 200 мм.
• Все муфты (11) крепятся в положении опоры хомута «Фитинг», трубы — в положении «Труба». Подробнее см. «Использование универсального хомута».

Обеспечение уклона желоба

• Вариант с лобовой доской, крепление на пластиковый кронштейн.
  Кронштейны размещаются по уровню шнура, натянутого между конечным кронштейном и воронкой. Перепад высоты между конечными точками шнура должен обеспечивать уклон до 3-х мм на погонный метр.
• Вариант без лобовой доски, крепление на металлический кронштейн.
  Перепад высоты обеспечивается выгибанием кронштейна в расчетном месте. Расстояние от конца опорной части кронштейна до места изгиба должно уменьшаться по мере удаления промежуточного кронштейна от конечного.
• Вариант без лобовой доски. Монтаж с помощью регулируемого крепления и пластикового кронштейна.
  Уклон обеспечивается перемещением пластикового кронштейна по регулируемому креплению.

ОСОБЕННОСТИ КРЕПЛЕНИЯ

Кровля с лобовой доской. Установка на пластиковые кронштейны

• При установке элементов системы на лобовую доску необходимо убедиться в прочном соединении доски с конструкцией здания для исключения вырывания при критической снеговой нагрузке.
• В серия PREMIUM и STANDARD пластиковые кронштейны, воронка и соединители крепятся саморезами непосредственно к лобовой доске.
• Для фиксации желоба в пластиковых кронштейнах заведите желоб в зажимы со стороны лобовой доски, слегка надавливая на желоб, опустите его до щелчка в зажимы с другой стороны крошнтейнов.

Кровля без лобовой доски. Установка на металлические кронштейны с планкой

• При монтаже водостоков следует учитывать, что расстояние между торцами соединительных элементов (соединитель желобов, воронка, угловой элемент 90º/135º) и кронштейнов с каждой стороны не должно превышать 150 мм.
• Монтаж металлических кронштейнов производится до устройства основного кровельного покрытия на стропила, обрешетку или сплошное основание.

Кровля без лобовой доски. Установка с использованием регулируемого крепления

• Регулируемые крепления используются совместно с пластиковыми кронштейнами и монтируются на внутренних элементах конструкции крыши.
• Закрепите регулируемые крепления на элементах конструкции крыши саморезами.
• Установите на регулируемые крепления пластиковые кронштейны, воронки и соединители, не затягивая винты. Подробную схему монтажа вы найдете в комплекте к регулируемому креплению.
• Воронка и соединитель желобов фиксируются винтовым соединением непосредственно на регулируемых креплениях. Воронка фиксируется двумя винтами, а соединитель — одним.
• Выставьте необходимый уклон в соответствии с рекомендациями раздела «Обеспечение уклона желоба» п.1.
• Зафиксируйте на регулируемых креплениях выставленные воронки, соединители и кронштейны.
• Установите и зафиксируйте желоба в собранных элементах

Обеспечение оптимального положения желоба на карнизной части крыши

• Крайняя точка кровельного материала или металлических аксессуаров располагается над желобом на расстоянии от 1/3 до 1/2 его диаметра.

• Необходимый зазор между линией продолжения крыши и верхней частью кронштейна в 25-30 мм обеспечивается отгибанием конечного металлического кроштейна либо перемещением пластикового кронштейна.
• При монтаже водосточной системы необходимо следить за тем, чтобы капельник был заведен в желоб, но при этом не касался его.

Обратите внимание на порядок установки желоба в пластиковые кронштейны Döcke LUX

Для фиксации желоба в пластиковых кронштейнах или соединительных элементах заведите желоб в зажимы со стороны карниза (1) и, слегка надавливая на переднее ребро желоба в сторону карниза, опустите его в кронштейн или соединительный элемент.

МОНТАЖ СИСТЕМЫ

Обеспечение устойчивости к деформациям при вертикальной нагрузке

• Расстояние между кронштейнами желоба не должно превышать 600 мм по осям для водосточных систем LUX и PREMIUM и 500 мм для водосточной системы STANDARD.
• При монтаже водостоков следует учитывать, что расстояние между торцами соединительных элементов (соединитель желобов, воронка, угловой элемент 90º/135º) и кронштейнов с каждой стороны не должно превышать 150 мм.
• Расстояние от заглушки до ближайшего кронштейна не должно превышать 250 мм.

Обеспечение компенсации температурных линейных расширений

• Желоб должен устанавливаться в сопрягаемые элементы до линии с надписью «Вставить до сих пор». Для удобства установки по краям линии сформированы точечные микроупоры, до контакта с которыми и вставляется желоб.
• При подходе торца желоба к стене оставить зазор между заглушкой и стеной не менее 30 мм.

Обеспечение герметизации системы

• До монтажа следует очистить сопрягаемые поверхности от загрязнений, убедиться в наличии резиновых герметизирующих прокладок, их плотной установке в гнезда.
• Прокладки должны доходить до концов гнезд.
• Должны быть установлены все заглушки.
• Концы желобов должны выступать за боковой срез кровли на 50 — 100 мм.

Использование универсального хомута

• При монтаже на обрешётку сайдинга, предварительно просверлите в нём отверстие 10-12 мм.
• При монтаже на деревянную стену допускается вкручивание шпильки непосредственно в фасад. Если стена не деревянная, установите соответствующий дюбель.
• Вверните шпильку А в отверстие на глубину не менее 40 мм.
• Вставьте прямоугольную гайку B в опору хомута С и наверните опору хомута С до упора на шпильку А.
• Выставьте опору хомута С в нужное положение (Труба или Фитинг).
• Вставьте дужки хомута до совмещения отверстий на дужках с отверстиями на опоре хомута. Для крепления трубы и муфты с проскальзыванием — в отверстие рядом с надписью «Труба», для жёсткой фиксации — в отверстие рядом с надписью «Фитинг» и стяните хомут винтом D и гайкой E.

Места установки хомутов

• Место правильной установки обозначено на схеме.

Периодическое обслуживание системы

• Водосточные системы Docke не требуют специального ухода, достаточно периодически осматривать и очищать их от листьев и пыли.
• Для очистки с внешней стороны используйте мягкую щетку или тряпку и раствор бытовых моющих средств, не содержащих абразивов и растворителей (например, средств для мытья посуды).

• Для очистки систем изнутри воспользуйтесь садовым шлангом. При необходимости, промойте желоба щеткой с мягким ворсом.
• Не опирайте лестницу на край желоба.
• Если крыша не оборудована снегорезами, во избежание критической нагрузки на систему при сходе снега проводите периодическую очистку кровли.
• По мере загрязнения очищайте защитную сетку.

МОНТАЖ ВОДОСБОРНИКА

1. Изучите конструкцию водосборника.

2. Наклейте шаблон (входит в комплектацию) на водосточную трубу.

3. Разрежьте водосточную трубу по соответствующим её диаметру линиям на шаблоне.

4. Опустите нижнюю водосточную трубу таким образом, чтобы установить водосборник

5. Установите дополнительные водосточные хомуты (не входят в комплектацию) для надёжной фиксации трубы к фасаду здания.

6. Установите водосборник и поднимите до упора нижнюю водосточную трубу.

7. Смонтированная конструкция должна выглядеть так.

8. Соедините водосборник с ёмкостью.

Перевод водосборника с летнего в зимний режим

1. Водосборник установлен в летний режим (положение «капля»).

2. Переведите водосборник в зимний режим путём проворачивания стакана для сбора воды в положение «снежинка»).

Очистка водосборника

1. Опустите нижнюю водосточную трубу таким образом, чтобы демонтировать водосборник.

2. Отсоедините крышку водосборника.

3. Удалите листву и крупный мусор из стакана для сбора воды.

4. Смонтируйте обратно водосборник.

ПРИЧИН

для выбора водостоков дёке

ВОДОСТОКИ ДЁКЕ – САМЫЙ ШИРОКИЙ АССОРТИМЕНТ

Такой ассортимент пластиковых водостоков, как у ДЁКЕ, не предлагает ни один другой российский производитель. ДЁКЕ предлагает три серии систем: базовую STANDАRD, продвинутую PREMIUM и дизайнерскую LUX – на любой вкус и кошелёк. Более десяти цветовых решений водостоков Дёке помогут Вам подобрать правильное эстетическое решение, а более двадцати аксессуаров позволят организовать водоотвод с кровли любой сложности.

ВОДОСТОКИ ДЁКЕ – ДЕШЕВЛЕ МЕТАЛЛИЧЕСКИХ

Зачастую даже те, кто предпочел металлическую кровлю, выбирают себе именно пластиковые водостоки ДЁКЕ. Ведь значительная часть рынка металлической кровли – это эконом или даже суперэконом сегмент, где цена имеет определяющее значение. Для таких покупателей ДЁКЕ выпустил серию STANDARD с популярными в металлической кровле цветами. Стоимость такой водосточной системы может быть дешевле водостоков из металла до 35%.

ВОДОСТОКИ ДЁКЕ – НЕОБЫКНОВЕННО ЛЁГКИЙ МОНТАЖ

Водостоки ДЁКЕ необычайно просты в монтаже, поэтому установить их под силу даже непрофессионалу. Элементы интуитивно и просто соединяются друг с другом, легко защёлкиваются. Простота монтажа доведена до совершенства. Продуманная конструкция, понятные и доступные инструкции и обычные инструменты – ещё никогда монтаж водосточной системы не был таким простым.

ВОДОСТОКИ ДЁКЕ – НЕ ЭКОНОМИТ НА КАЧЕСТВЕ

На производстве ДЁКЕ внедрена система менеджмента качества ISO 9001:2008 и IQNet. Производство оснащено оборудованием ведущих мировых производителей, таких как Reimelt Henschel MischSysteme, Krauss-Maffei Kunststofftechnik, Theysohn Extrusion, ENGEL Austria GmbH. Для производства продукции используется исключительно высококачественное сырьё лучших мировых производителей: Lechler, MasterTec, Reagens, Arcema, Dow, DuPont, Baerlocher.

ВОДОСТОКИ ДЁКЕ – ЭТО РЕАЛЬНАЯ ГАРАНТИЯ

ДЁКЕ не просто декларирует наличие гарантии, но и реально предоставляет покупателям фирменный гарантийный талон от производителя. Условия гарантии действуют ВО ВСЕХ КЛИМАТИЧЕСКИХ ПОЯСАХ, в отличие от многих других производителей. Гарантия составляет 25 лет на отсутствие деформаций вследствие воздействия климатических факторов и до 7 лет на стабильность цвета в зависимости от серии.

Скачать «Инструкция по монтажу водостоков» / 2.91mb

Как установить водосточные желоба за 8 шагов

Детали проекта

Навыки

1 из 5 Легкий

Стоимость

В среднем от 2 до 6 долларов за погонный фут. (Более 20 долларов за медь).

Расчетное время

От 6 до 8 часов

Для домов в большинстве регионов страны водосточные желоба и водосточные трубы необходимы для сбора и отвода дождевой воды. Без них вода размыла бы почву вокруг фундамента, разбрызгала бы грязь на сайдинг и, вероятно, просочилась бы в подвал или подполье.

Желоба чаще всего устанавливают профессионалы, но нет причин, по которым вы не можете сделать это самостоятельно. Все материалы и аксессуары легко доступны в домашних магазинах, на лесопилках и в фирмах, занимающихся поставками кровельных материалов. И если вы собираетесь заменить водосточные желоба и водосточные трубы, вы также можете обновить внешний вид и производительность водосточной системы.

Здесь мы покажем, как установить воспроизведенные полукруглые желоба, которые являются точными копиями размеров и стиля желобов старых домов. Эта система отличается гофрированными водосточными трубами и декоративными кронштейнами из литого алюминия.

Обзор водосточных желобов

Грегори Немек

Многие домовладельцы ухаживают за своими изношенными, протекающими водосточными желобами, потому что они просто не видят, что выгода от новых водосточных желобов перевешивает усилия, необходимые для их замены. Вот почему мы обратились к Агустину Крукстону, владельцу компании Classic Gutter Systems в Каламазу, штат Мичиган, чтобы показать, насколько привлекательными могут быть водосточные желоба и насколько легко их установить.

Что произойдет, если у вас нет желобов?

Если в вашем доме нет водостока, дождевая вода, стекающая с крыши и попадающая на землю, может повредить сайдинг и отделку. Если у вас есть подвал, вода может просачиваться и в него.

Стоимость водосточных желобов

Его компания производит характерные полукруглые репродукции желобов, которые были показаны в нескольких телевизионных проектах This Old House. Используемые здесь темно-зеленые алюминиевые водосточные желоба (2,75 доллара за погонный фут, только материалы) были прикреплены к лицевой панели с помощью литых алюминиевых скоб с закрытыми завитками (8 долларов за штуку), которые домовладельцы покрасили аэрозольной краской в ​​античное золото. На концах желобов установлены гофрированные алюминиевые водосточные трубы диаметром 4 дюйма (1,75 доллара за погонный фут), которые были заказаны в белом цвете, чтобы соответствовать отделке дома.

Чтобы водосточные желоба стекали должным образом, убедитесь, что они имеют уклон (½ дюйма на каждые 10 футов) в сторону водосточной трубы. Для водосточных желобов длиной более 40 футов лучше всего опустить водосточный желоб от середины к водосточной трубе на каждом конце. Или вы можете наклонить желоба вниз с каждого конца к единственному водосточному желобу, расположенному посередине. Определите, что лучше всего подходит для вашего дома, прежде чем заказывать желоба и приспособления.

Как установить водосточные желоба за 8 шагов

1. Линии компоновки с привязкой

• Отметьте самую высокую точку желоба на лицевой панели на 1 ¼ дюйма ниже металлического отливного края водосточного желоба (на очень широкой лицевой панели, показанной здесь, желоб расположен ниже).
• На другом конце облицовки (или в месте водосточной трубы, если она находится в середине водосточного желоба) отметьте нижний конец водосточного желоба, имея в виду, что уклон должен составлять примерно ½ дюйма на каждые 10 футов водосточного желоба. бегать.
• Проведите мелом линию между двумя точками (как показано).

Совет: перед установкой водосточных желобов проверьте лицевую панель на предмет гниения и при необходимости отремонтируйте.

2. Прикрепите кронштейны панели

Anthony Tieuli

• Найдите хвосты стропил за фасцией; они обычно расположены на расстоянии 16 дюймов от центра (ищите контрольные шляпки гвоздей).
• Сделайте отметку на линии мела на конце каждого второго стропила.
• Просверлите пилотное отверстие диаметром ⅛ дюйма в фасции и хвосте стропила в каждой отметке.
• Закрепите кронштейны бордюров ¼-дюймовыми шурупами из нержавеющей стали, достаточно длинными, чтобы проникнуть в стропила на 2 дюйма (как показано).

Совет. Натрите шурупы с мылом, чтобы их было легче ввинтить через обшивку в хвосты стропил.

3. Распиловка желоба по длине

Anthony Tieuli

• Отрежьте секцию желоба по длине ножовкой и авиационными ножницами или 12-дюймовой торцовочной пилой с твердосплавным лезвием (как показано).
• Если желоб продолжается вокруг угла, обрежьте соответствующий угол (обычно 45 градусов) на этом конце.
• Если для прогона требуется две секции желоба, перекройте их на 8 дюймов и используйте саморезы из нержавеющей стали длиной 3/8 дюйма или заклепки в два ряда по четыре в каждом, чтобы соединить их.

Совет: размещайте винты или заклепки по бокам желоба, а не снизу.

4. Прикрепите торцевые заглушки

• На прямоугольный конец желоба прикрепите сферическую торцевую заглушку с помощью алюминиевых заклепок. (Если желоб не поворачивает за угол, закрепите торцевые заглушки на каждом конце.)
• Для этого временно закрепите торцевую заглушку одним винтом для листового металла, затем просверлите отверстие диаметром 1/8 дюйма и установите одну заклепку (см. выше).
• Удалите временный винт и замените его заклепкой.
№
• Для обеспечения герметичности соединения замажьте заклепки и торцевой шов на внутренней стороне желоба высококачественным силиконовым герметиком.

5. Вырезать отверстия для водосточных труб

Anthony Tieuli

• Используйте водосточную трубу, чтобы отметить расположение водосточной трубы на нижнем конце желоба.
• Для этого переверните желоб вверх дном и поместите выход сверху.
• Обведите внутреннюю часть выпускного отверстия, чтобы отметить отверстие водосточной трубы на водосточном желобе.
• Просверлите отверстие диаметром ¼ дюйма в центре круглого контура.
• Переверните водосточный желоб и вырежьте отверстие водосточной трубы с помощью кольцевой пилы диаметром 4 дюйма, вставленной в дрель (как показано). (Вы также можете использовать молоток и холодное зубило, чтобы вырезать отверстие.)

6. Установка желоба

Энтони Тиеули

• Вставьте водосточный желоб в кронштейны, которые вы привинтили к панели.
• Поверните желоб вверх, пока его задний край не войдет в крючки в верхней части задней части кронштейнов (как показано).
• Через крепежное отверстие в каждом кронштейне просверлите отверстие диаметром 3/16 дюйма в передней кромке желоба.
• Прикрепите желоб к кронштейну с помощью крепежного винта № 8-32 из нержавеющей стали длиной 1 дюйм и фланцевой гайки.

Совет: алюминиевые желоба и кронштейны можно окрасить распылением, чтобы они соответствовали или контрастировали с отделкой дома.

7. Сформируйте стык под углом

• Накройте стык между двумя отрезками желоба в каждом углу скосом — алюминиевой полосой шириной 3 дюйма.
• Плотно оберните алюминиевую полосу вокруг нижней стороны желоба. Закрепите его восемью заклепками или винтами для листового металла.
• Отрежьте треугольную секцию в верхней части скоса полосы (как показано) ножницами, а затем согните два клапана вокруг верхнего края желоба.
• Этот шов также можно сделать более водонепроницаемым с помощью высококачественного силиконового герметика.

8. Подсоедините водосточную трубу к желобу

Anthony Tieuli

• Прикрепите водосточную трубу к желобу с помощью четырех заклепок или винтов.
• Привинтите колено водосточной трубы к выпускной трубе, выступающей из водосточного желоба.
• Прижмите другой локоть к дому и отрежьте кусок водосточной трубы, чтобы он поместился между двумя локтями.
• Используйте плоскогубцы с тонкими губками, чтобы слегка обогнуть колено, чтобы оно встало в водосточную трубу (как показано на рисунке).
• Соедините детали заклепками или винтами.

Совет: используйте два кронштейна водосточной трубы в одноэтажном доме и три кронштейна в двухэтажном доме.

---

При добавлении дождевой бочки…

• Установите две бетонные брусчатки толщиной 2 дюйма на землю прямо под выпускным отверстием водосточной трубы.
• Установите бочку для дождевой воды поверх бетонной брусчатки.
• Установите дивертер в водосточную трубу, расположив его на одном уровне с верхней частью бочки для сбора дождевой воды.
• Прикрепите короткий водосточный желоб к нижней стороне переключателя.
• Подсоедините гибкий шланг переключателя к порту на боку бочки для сбора дождевой воды.

---

Инструменты

Инструменты и материалы

• Ножовка

• Дрель/шуруповерт

• Набор головок с шестигранными битами

• Спиральные сверла

• Долото для кольцевой пилы — 4 дюйма.

• Заклепочный пистолет

• Авиационные ножницы

• Меловая леска

• Торцовочная пила

• Плоскогубцы с иглами

• Рулетка

• to/3D56PHb»>

  Удлинительная лестница

• Кронштейны для лестниц

• Алюминиевая планка для строительных лесов

Замена желоба: как установить желоба (сделай сам)

Узнайте, как установить прочные и гладкие водосточные желоба.

Время

Несколько дней

Сложность

Промежуточный уровень

Стоимость

Варьируется

Введение

Создайте более прочные и привлекательные водосточные желоба, изменив стандартные системы водосточных желобов. Сведите к минимуму стыки; собрать прочные, гладкие на вид швы; и добавьте гидроизоляцию крыши, чтобы вода текла в водосточные желоба, где ей и место.

Необходимые инструменты

• Аккумуляторная дрель
• Crimper
• Duckbill TIN SNIPS
• Экспендизионная лестница
• Гексная головка. Винты с шестигранной головкой 4 дюйма («молнии»)
• 1/8 дюйма. заклепки средней длины
• Водосточные трубы
• Колена
• Желоб
• Накладка желоба
• Лента для подвеса желоба
• Уплотнитель желоба

Планирование проекта по замене дождевого водосточного желоба

Почти все бытовые центры и хозяйственные магазины с полным спектром услуг продают водосточные желоба, предназначенные для простой установки. Но, немного поработав, вы можете использовать те же самые детали для сборки водосточных желобов и водосточных желобов, которые также будут прочнее и красивее.

Оценка и планирование замены водосточных желобов Проект

Замена водосточных желобов своими руками может значительно сэкономить вам деньги по сравнению с профессионально установленными водосточными желобами, но есть несколько подводных камней, на которые следует обратить внимание. Осмотрите фасцию и софит (рис. B, ниже) на наличие признаков гнилой древесины, которую необходимо заменить, прежде чем устанавливать водосточные желоба. У многих домов есть отделочная доска или карниз, прибитый к фасции прямо под черепицей. Вам нужно будет удалить это, как мы сделали, или добавить непрерывную деревянную полосу под ним, чтобы создать плоскую плоскость для желобов. В любом случае загрунтуйте и покрасьте голую древесину перед тем, как повесить желоба.

Нарисуйте эскиз и измерьте свой дом перед установкой водосточных желобов

На рис. A (ниже) показан пример водосточной системы для типичного дома. Запишите длину водосточных желобов и отметьте места расположения водосточных желобов. Затем подсчитайте внутренние и внешние углы и заглушки (обратите внимание, правые они или левые). Измерьте высоту водосточных труб и добавьте четыре фута к каждой для расширения от дома внизу.

Для каждого водосточного желоба требуется три колена. Есть два типа колен, которые поворачиваются либо спереди, либо сбоку от водосточной трубы. Для большинства установок требуются только передние колена, но иногда вам может понадобиться боковой колено, обычно для поворота удлинителя водосточной трубы вбок. Вот несколько советов по планированию:

• Располагайте водосточные трубы в местах без препятствий, откуда вода может быть направлена ​​в сторону от дома. Избегайте мест с препятствиями, такими как электросчетчики, нагрудники для шлангов или тротуары.
• По возможности размещайте водосточные трубы в незаметных местах.
• Установите увеличенный размер 3×4 дюйма. водосточные трубы на желобах, которые стекают с больших площадей крыши, или если вы живете в районе с проливными дождями.
• Наклоните длинные желоба (40 футов или более) вниз в обоих направлениях от середины и установите водосточные трубы на каждом конце.
• Купите специальные монтажные ремни для крышных подвесов для домов без обшивки или для невертикальных обшивок.

Детали водосточных желобов и монтажные детали

Измерьте горизонтальные водосточные желоба и водосточные трубы и определите, какие детали вам понадобятся.
