Автор: Школа рукоделия Хоббитания

Устройство вентиляции – важная процедура при строительстве дома. Циркуляция свежего воздуха в помещениях дома необходима для предотвращения появления сырости и плесени, которые не только вредят самому строению, но и пагубно влияют на здоровье человека.

Содержимое обзора:

Разновидности вентиляции в частном доме

Есть три варианта циркуляции воздуха в помещениях дома:

• Естественный тип вентиляции. Воздух перемещается из дома на улицу. Специальные каналы, по которым направляется воздух, помогают циркулировать массам воздуха благодаря давлению.
• Принудительный тип вентиляции или приточно-вытяжная система. Является вспомогательной системой вытяжки воздуха. Производится с помощью специальной конструкции для воздухообмена.
• Смешанный тип вентиляции. Естественная вентиляция используется совместно с принудительной.

Каждый тип вентиляции имеет и плюсы, и минусы. Например, если район проживания достаточно экологичен, то монтаж принудительной системы не нужен, жильцы дома и без этого имеют доступ к чистому воздуху. Фильтры, встроенные в систему, будут только препятствовать проникновению ароматов природы в дом.

Но если жилище расположено в области, где окружающая среда оставляет желать лучшего, то фильтрация воздуха в обязательном порядке должна присутствовать в помещении. Но установка вентиляции требует тщательного планирования и расчета.

Как сделать вентиляцию своими руками

Самый идеальный вариант – рассмотрение вопроса о вентиляции при планировании строительства дома. Приточная вентиляция должна быть продумана до мелочей.

Нужно учитывать основные вводные данные объекта:

• Расположение дома;
• Материалы, из которых построен дом;
• Окружающая среда.

Только учитывая все вышеперечисленное, можно делать выбор в пользу того или иного варианта.

Естественный способ вентиляции подойдет при следующих особенностях местоположения:

• Чистый воздух в районе строения;
• Дом построен из кирпича, древесины, самана, пенобетонов, керамических или керамзитовых блоков.

Если естественный вариант вентиляции не способен обеспечить нормальную циркуляцию воздуха, то смешанный тип будет хорошим вариантом. Также возможен монтаж вентиляции в каком-то конкретном помещении: кухня, санузел и т.д.

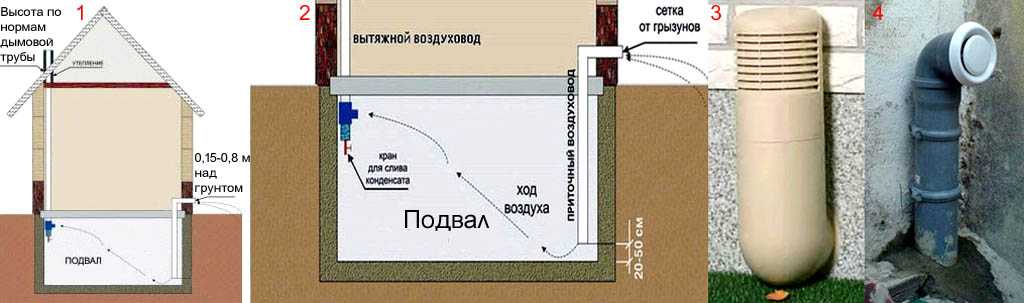

Вентиляция подвала способствует проветриванию помещения, предупреждению появления плесени.

Принудительный тип системы вентиляции

Принудительную систему вытяжки устанавливают в случаях, когда:

• Дом расположен в районе, воздух которого должен быть очищен от загрязнения;
• При строительстве применены 3 D панели, сэндвич и вакуумные панели, каркасный тип дома.

При таких обстоятельствах принудительная система фильтрации просто необходима, чтобы обеспечить комфорт жильцам и продлить срок службы строения.

Установка вентиляции своими руками в частном доме

Чтобы правильно установить вентиляцию в своем доме, нужно владеть некоторыми знаниями на эту тему.

Чтобы правильно рассчитать все параметры системы, нужно учитывать объем всех комнат и число проживающих в доме.

Если в доме отсутствует вытяжка естественного типа, или ее не достаточна для комфортной жизни жильцов, то дополнительная вентиляционная система необходима.

В санузлах и ванных комнатах часто появляется конденсат на стенах, плесневые грибки и прочие негативные факторы. Установка настенного вентилятора поможет избавиться от этих минусов. (Более подробно о ванных комнатах читайте здесь.)

Конечно, установка этого оборудования невозможна без материальных затрат, а шум от работы вентиляционного аппарата может приносить дискомфорт жильцам.

Вентилятор может работать от электричества или совместно с осветительной системой.

Различные виды установки данных систем можно увидеть на фото вентиляции своими руками.

Вентиляционная система должна быть качественной, чтобы поступление свежего воздуха по трубам вентиляции циркулировало в достаточном для комфортного существования жильцов количестве.

Чтобы правильно установить вентиляционную систему у себя дома, изучите все нюансы монтажа, ознакомьтесь с основными правилами и условиями для правильной работы оборудования. Установку производите в соответствии с рассчитанной вами схемой.

Фото вентиляции частного дома своими руками

Scroll Up

Adblock
detector

Вентиляция в доме своими руками

Нужна ли вентиляция в частном доме? Этот вопрос еще недавно не был настолько актуальным. Экологичные «дышащие материалы», деревянные окна, естественная вентиляция через оконные проемы и двери делала дом комфортным для проживания.

Технологии, применяемые при строительстве современных домов, такие как использование пластика для дверных и оконных проемов, химических волокон для утепления фасадов и прочих материалов, делают дом полностью герметичным и закрытым для доступа воздуха извне.

Определиться с созданием вентиляционных систем необходимо еще на этапе проектирования жилья. Но нередки и ситуации, когда дом уже построен, и только потом возникла потребность в вентиляции. Что в этом случае предпринять, можно ли сделать вентиляцию самостоятельно?

Как сделать вентиляцию своими руками

Вентиляция, принудительная или естественная, создает особый микроклимат в помещениях, являясь залогом комфортного в нем пребывания. С ее помощью происходит отток старого воздуха, содержащего большое количество углекислого газа и других примесей, вредных для организма человека, и приток свежего. Кроме того, вентиляция позволяет решить проблему повышенной влажности и связанную с этим опасность возникновения плесени и грибка на стенах дома.

Вентиляция, которая обеспечит комфортные условия в доме, может быть нескольких видов:

• Естественная,
• Принудительная,
• Смешанная или комбинированная.

Вентиляция своими руками, схемы

Каждый вид вентиляции имеет свои достоинства и недостатки. Например, если это загородный коттедж, находящийся за городской чертой, в месте с чистым воздухом, то лучше использовать естественную систему вентиляции. В случае если это городской дом или квартира, то принудительная вентиляция не только будет нагнетать воздух, но и очищать, фильтровать его, что целесообразно в условиях городской загазованности.

Естественная вентиляция

При вентиляции естественным способом воздухообмен (см. рисунок 1) осуществляется без дополнительных механических устройств за счет разницы в давлении и температурных режимов за пределами и внутри дома.

Использование такой вентиляции разумно, если соблюдены следующие требования:

• Дом находится в зоне с достаточно чистым воздухом.
• В качестве материалов стен используется дерево, кирпич, ракушка, шлакоблоки или пенистый бетон.

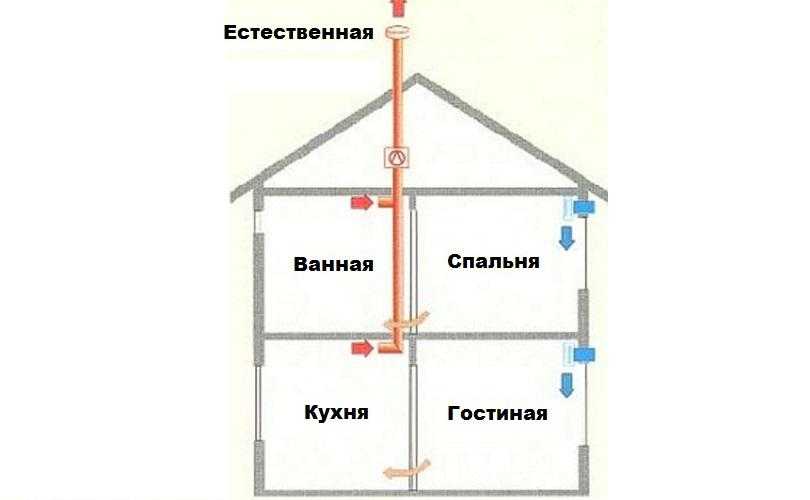

Рисунок 1. Схема естественной вентиляции.

Естественная вентиляция — наиболее дешевый вариант, не требующий больших затрат на закупку оборудования и монтаж системы. Вытяжка осуществляется наружу через вентиляционные каналы (шахты). Воздуховод проходит через кровлю и на 0,5-1,5 метра поднимается выше конька кровли.

Принудительная вентиляция

Принудительная вентиляция устанавливается в помещениях, где необходим постоянный приток свежего воздуха. Такая система работает с помощью специального оборудования, которое обычно размещают на чердаке или в подвале дома.

Принудительная вентиляция может быть, как простой, так и комбинированной с системой обогрева или охлаждения, работающей в комплексе с кондиционером.

В качестве дополнительных элементов для принудительной вентиляции используются:

• Решетки, сетки, защищающие помещения от насекомых, грызунов.
• Фильтры, предотвращающие втягивание пыли, пыльцы, аллергенов с улицы.
• Клапаны, регулирующие потоки воздуха, в т.ч. холодные массы в зимний период.
• Вытяжные вентиляторы, обеспечивающие отток отработанного воздуха.
• Воздуховоды.
• Обогреватели (для холодных периодов).
• Автоматика, управляющая системой.

При организации воздухообмена главное правило принудительной вентиляции заключается в том, что воздушные массы, поступающие в систему, должны перемещаться от жилых комнат (спальня, гостиная) к нежилым (кухня, ванная, санузел, коридор). Таким образом, с жилых комнатах превалирует приток, а в нежилых — вытяжка.

Рисунок 2. Схема принудительной вентиляции.

Вентиляция в стену своими руками

Приточно-вытяжная вентиляция в домах организуется через отверстие в стене. Основные элементы конструкции вентиляции в стене — вытяжной клапан (фланец, заслонка), многоуровневый калорифер, воздушный фильтр, решетка.

Вся конструкция работает в нескольких режимах:

• В холодное время года — с подогревом.
• В теплый период — без подогрева,
• Сервисный режим — для проверки системы.

В системе особое внимание следует уделить подбору заслонки.

Она может быть в форме лепестка, круглой, или квадратной. Крепится на оси и открывается в одну сторону, тем самым, обеспечивая равномерный приток и передвижение воздушных потоков.

При естественной вентиляции на противоположных стенах в разных уровнях (внизу и вверху) проделываются два отверстия (клапаны), создавая движение воздушных масс по диагонали снизу вверх.

При принудительной вентиляции в отверстия вставляются вентиляторы, нагнетающие воздух в помещение и выводящие отработанный, обеспечивая приточно-вытяжную вентиляцию.

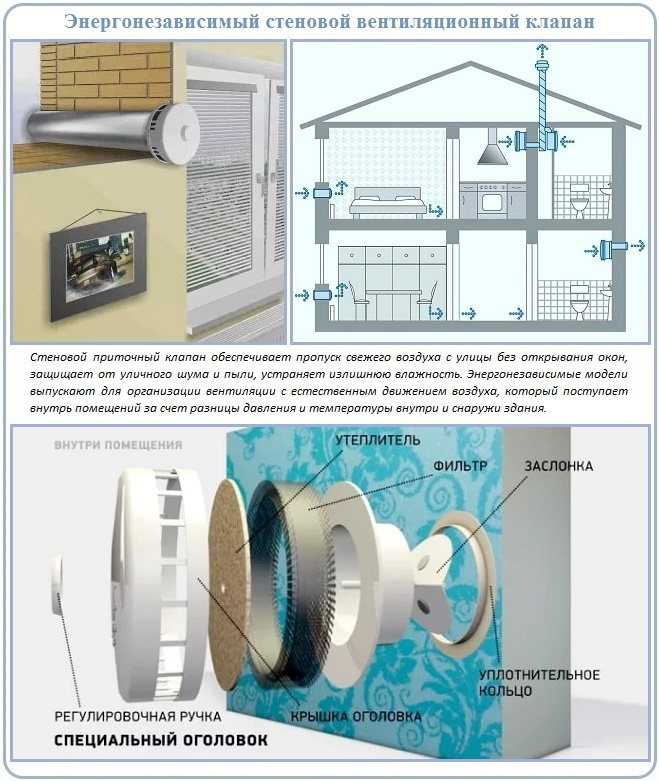

Рисунок 3. Схема вентиляции в стене

Монтаж вентиляции в стену своими руками

До начала монтажных работ на стене определяется место, где будет находиться отверстие вытяжки, после чего делается разметка с указанием диаметров воздуховодов. Затем с помощи дрели (насадка «коронка») выполняется отверстие, в которое устанавливается приточный клапан. Клапан можно приобрести в магазине, либо сделать своими руками. Для конструкции клапана понадобиться: труба, оголовок, решетка с пластиковой трубой, теплоизолирующий слой, корпус.

Монтаж начинается с внутренней стороны комнаты с трубы, в которую вставляется фильтр, утеплитель, сверху надевается декоративный колпак. Снаружи на конструкцию присоединяется решетка. Вся конструкция закрепляется монтажной пеной.

Вытяжные клапаны монтируются с вентиляторами для удаления загрязненного отработанного воздуха по этой же схеме.

Трубы вентиляции своими руками

Вентиляционные трубы — важное звено всей системы. При подборе труб следует учесть основные параметры:

• Диаметр сечения.
• Герметичность.
• Соответствие санитарным нормам.
• Устойчивость к коррозии
• Механическая прочность.

Различные виды труб для вентиляции

Наиболее подходящими под данные требования являются канализационные круглые трубы, обладающие хорошей аэродинамикой. Другой материал, который можно использовать для изготовления труб вентиляции своими руками — лист нержавейки или оцинковка.

Нержавейка будет идеальна для изготовления вытяжки на кухне и в котельной. Оцинковка хорошо переносит перепады температур и устойчива к коррозии, поэтому ее можно использовать для вытяжки в других помещениях, в том числе в сауне, парилке, ванной. Из недостатков следует отметить относительно высокую стоимость оцинкованной стали. Что касается пластиковых труб, то они экономичны, дешевы, хорошо подходят для влажных и жилых помещений.

Пластиковые трубы для вентиляции

У пластиковых канализационных труб, используемых для создания вентиляции в доме своими руками, есть ряд плюсов:

• Большой размерный ряд для подбора трубы необходимого размера.
• Широкий выбор комплектующих, позволяющих собрать сложную конструкцию трубопровода.
• Полный комплект крепежей и креплений для многоуровневой установки и монтажа.
• Небольшой вес конструкции, не дающий дополнительную нагрузку на стены здания и перекрытия.
• Простота и скорость монтажа, возможность все сделать своими руками.
• Сборка не требует специальных знаний и сложного оборудования.
• Быстрый демонтаж или изменение конфигурации при необходимости.
• Низкая цена.

Однако стоит упомянуть и о недостатках, которые во многих случаях легко исправляются:

• Конструкция может деформироваться при резких перепадах температур, поэтому стоит предусмотреть теплоизоляцию.
• Есть риск механических повреждений.
• При прокладывании длинных воздуховодов (более 8-10 метров) необходимо учитывать влияние повышения температуры на изменение длины трубы.
• На рынке практически отсутствуют прямоугольные воздуховоды и комплектующие к ним.

Наиболее удобный вариант для монтажа — трубы и комплектующие из ПВХ внутри с резиновыми уплотнителями. Такие трубы собираются в общую систему как конструктор, не требуя дополнительного оборудования.

Монтаж воздуховодов своими руками

Работы по сборке вентиляции своими руками проводятся в несколько этапов:

• Делается разметка трасс.
• Устанавливаются крепежи.
• Устанавливается вентилятор, к нему подключается первый элемент.
• Сборка всей вентиляционной линии.
• Пробный пуск и проверка всех рабочих элементов.

Наружные элементы вентиляции и участок воздуховода от приточной решетки до отсечного воздушного клапана следует покрывать теплоизолирующими материалами. В жилых помещениях его можно дополнительно шумоизолировать пенопластом.

Вентиляция на кухне своими руками

При выполнении вентиляции на кухне своими руками необходимо помнить, что в горячем цеху или над плитой постоянно повышенная температура, пар, различные запахи. Часто помимо плиты работает духовка.

Вентиляция на кухне должна сочетаться с общедомовой вытяжкой для предотвращения распространения запахов в другие помещения. Обустройство и монтаж вытяжки на кухне имеет ряд особенностей:

• Для корпуса вытяжки лучше использовать алюминий.
• В системе следует обязательно предусмотреть фильтры (которые впоследствии следует чистить не реже 1 раза в 3 месяца).
• Использование вентилятора с регулировкой скоростных режимов.

Сам вытяжной канал монтируется по описанной выше схеме.

Вентиляция в ванной своими руками

Ванная комната и санузел — это наиболее проблемные места в доме. Повышенная влажность, пар, температура, характерные запахи, микробы и бактерии, скапливаясь в небольших по объему помещениях, представляют угрозу не только для человека, но и для внутренней отделки.

При обустройстве вентиляции в этих помещениях необходимо делать вентиляционную шахту, выходящую на крышу здания. При монтаже конструкции следует учесть, что чем прямее будет форма вентканала, тем более беспрепятственно будут двигаться воздушные потоки, проветривая помещение.

В ванной и санузле возможно использование естественной и принудительной вентиляции. Более эффективна — принудительная.

При монтаже принудительной вентиляции рекомендуется использовать устройства с низким уровнем шума (максимум 30 децибел). При монтаже вентканалов лучше использовать противоположную от дверей стену для лучшей тяги. Мощность вентилятора подбирается индивидуально в зависимости от размера помещения и интенсивности использования.

Рисунок 4. Вентиляция в ванной и санузле.

Монтаж вентиляции своими руками достаточно трудоемкий процесс, требующий предварительных расчетов, подбора оборудования, труб, комплектующих. Однако, изучив всю информацию по вопросу установки вентиляции в доме своими руками, вполне возможно самому справиться с этой задачей.

Юрий Хомутский, технический редактор журнала «Мир климата»

6 Варианты вентиляции домов во влажном климате

Вентиляция домов в любом климате имеет свои проблемы. В Дулуте, штат Миннесота, зимой очень холодная погода, что приводит к очень сухому воздуху, когда вы приносите его в помещение. В Фениксе, штат Аризона, летом очень жаркая погода, что приводит к более высоким затратам на кондиционирование воздуха. В Санта-Монике, штат Калифорния, очень мягкая погода круглый год, что приводит к тому, что окна застревают в открытом положении после каждой покраски дома. Однако вентиляция домов во влажном климате имеет особое значение.

Это влажность. Мы используем наши кондиционеры во влажном климате, чтобы поддерживать влажность в помещении на комфортном уровне, ниже 60% относительной влажности. Это отлично работает в жаркие дни, но не так хорошо в не очень жаркие дни. Затем, когда вы приносите наружный воздух, чтобы уменьшить количество воздуха других людей, которым вы повторно вдыхаете, и улучшать качество воздуха в помещении, вы также приносите много водяного пара. В жаркий день ваш кондиционер, вероятно, справится с этим. На чем-то меньшем он будет липким внутри.

То есть будет липко, если вы не поймете, как правильно вентилировать дома во влажном климате. Вот мой обратный отсчет 6 способов проветрить дом с влажным климатом. Он начинается с одного варианта, которого следует избегать, двух методов, которые допустимы, если все сделано правильно, и заканчивается тремя лучшими вариантами. (Цифры ниже неверны.)

6. Вентиляторы нагнетают, выдувают или и то, и другое

Механическая вентиляция просто означает перемещение воздуха с помощью вентиляторов. Система механической вентиляции всего дома перемещает воздух между помещением и улицей, чтобы изменить воздух в доме. Самый простой способ обеспечить этот тип вентиляции — запустить вентиляторы, которые вытягивают воздух из дома, подают воздух в дом или и то, и другое.

Только вытяжная вентиляция не является хорошей идеей во влажном климате, поскольку она засасывает теплый влажный воздух в строительные конструкции, что может привести к росту плесени и повреждению от влаги. Приточная вентиляция лишь немногим лучше. Это создает в доме положительное давление, но вы выбрасываете теплый влажный наружный воздух прямо в дом. Да, вы можете умерить его, смешав с воздухом в помещении перед введением, но весь водяной пар все равно останется.

Сбалансированная система делает и то, и другое с одинаковой скоростью. На главной фотографии показана простая версия этого типа, хотя это не совсем приемлемый способ проветривания всего дома в течение длительного времени. Единственным его преимуществом является то, что он сводит к минимуму влияние давления в доме, но вы все равно подаете влажный воздух прямо в дом.

Плюсы. Дешево и просто.

Минусы. Трудно контролировать влажность в помещении.

5. Вентилятор только на приток с гигростатом

Положительное давление внутри дома лучше во влажном климате, поэтому первое усовершенствование простой системы только на притоке — система только на притоке с гигростатом. Вентилятор QuFresh от Air King и вентиляторы Broan Fresh In делают это. Он позволяет установить верхний и нижний пределы как температуры, так и влажности. Когда наружный воздух выходит за пределы установленного вами диапазона, вентилятор отключается и ждет, пока условия не улучшатся, чтобы снова начать вентиляцию. Кроме того, вы можете направить приточный воздух и сбросить его возле обратного вентиляционного отверстия, чтобы он кондиционировался и распределялся по дому.

Приточный вентилятор QFAM от Air King

Pros. Недорого и просто. Не требует подключения к кондиционеру. Лучше, чем просто вентиляторы, в контроле влажности в помещении.

Минусы.   Может привести к проблемам с комфортом и плохому распределению воздуха, в зависимости от того, как поступает наружный воздух.

4. Встроенная подача центрального вентилятора

Эта система включает в себя контроллер, воздуховод, соединяющий возвратный воздуховод центрального кондиционера с наружным воздухом, и заслонку с электроприводом. Вы устанавливаете, сколько минут в час вы хотите, чтобы кондиционер подавал наружный воздух. Когда работает система отопления или охлаждения, заслонка остается открытой до тех пор, пока не достигнет предела минут в час. Если система отопления или охлаждения работает недостаточно, она включает вентилятор, открывает заслонку с электроприводом и вентилирует до тех пор, пока не будет достигнута необходимая степень вентиляции.

Контроллер AirCyler с заслонкой

Pros. Недорого.

Минусы. Может быть сложно контролировать влажность в помещении в те дни, когда кондиционер работает мало. Требуется подключение управления с обработчиком воздуха.

1. Вентиляционный осушитель для всего дома

В таких местах, как Шугарленд, Техас, Кеннер, Луизиана и Сопчоппи, Флорида, мы часто указываем вентиляционный осушитель при проектировании ОВКВ. Эти агрегаты всасывают наружный воздух, осушают его, а затем направляют сухой свежий воздух в дом. Нам нравятся осушители воздуха для всего дома серии Santa Fe Ultra*, потому что они самые эффективные, сделаны в Америке и рассчитаны на долгий срок службы. Лучший способ установить их — это иметь независимые воздуховоды, как показано ниже, но иногда мы подключаем воздуховоды к системе отопления и кондиционирования воздуха, когда не хватает места для большего количества воздуховодов.

Независимый воздуховод для вентиляционного осушителя, лучший способ вентиляции домов во влажном климате

Pros. Отличный способ контроля влажности и одновременной вентиляции. Может быть очень тихим при правильном подключении оборудования. Недорогой в эксплуатации, если выбрать высокоэффективную модель. Одна часть оборудования для вентиляции и осушения.

Минусы. Высокая начальная стоимость.

1. Вентилятор с рекуперацией энергии с дополнительным осушением

Вентилятор с рекуперацией энергии (технически энтальпийный) (ERV) имеет два воздушных потока, которые обмениваются теплом и влагой в капиллярной сердцевине. Воздушные потоки не смешиваются, но позволяют более теплому воздуху отдавать большую часть своего тепла более холодному воздуху, а более влажному воздуху отдавать значительную часть своей влаги более сухому воздуху. Таким образом, вы не просто отправляете свой дорогой воздух на улицу, не экономя часть своих инвестиций. Однако распространено заблуждение, что ERV снижает влажность в доме. Это не так. ERV не является осушителем. Это действительно увеличивает влажность дома. Это просто добавляет меньше, чем вы получили бы без восстановления в ERV. Через год у меня дома будет такая система, так как я устанавливаю Zehnder ERV и осушитель воздуха Santa Fe Ultra. *

Вентилятор с рекуперацией энергии (ERV) удаляет спертый воздух из дома и подает наружный воздух

Pros. Вентиляция происходит с обменом энергии и влаги, что снижает эксплуатационные расходы на вентиляцию. Отличный контроль влажности.

Минусы. Высокая начальная стоимость. Две единицы механического оборудования.

1. Кондиционер ERV

Еще один отличный способ вентиляции домов во влажном климате — так называемый кондиционер ERV. CERV2 производится компанией Build Equinox, и их основное внимание уделяется качеству воздуха в помещении. Аналогичную систему производит Minotair. Это оборудование похоже на ERV с тепловым насосом, но у него нет капиллярного сердечника ERV. Он подает наружный воздух, отводит воздух из помещения, при необходимости немного нагревает или охлаждает, осушает, фильтрует и рециркулирует. Подробнее об этом читайте в моей статье о безнаказанном проветривании.

Вентилятор с тепловым насосом CERV-2 от Build Equinox

Pros. Превосходный контроль влажности и качества воздуха в помещении. Хорошо спроектированное оборудование.

Минусы. Высокая начальная стоимость. Комплексное оборудование.

Вентиляция домов во влажном климате является сложной задачей. Самой большой проблемой является влажность, поэтому любая система вентиляции, которая не включает осушение, может привести к проблемам с комфортом и качеством воздуха в помещении. Последние три из шести вышеперечисленных вариантов являются лучшими, и все они включают способ осушения воздуха.



Эллисон Бейлз из Атланты, штат Джорджия, спикер, писатель, консультант по строительным наукам и основатель Energy Vanguard. Он имеет докторскую степень по физике и ведет блог Energy Vanguard. Он также пишет книгу по строительной науке. Вы можете следить за ним в Твиттере по адресу @EnergyVanguard .



Статьи по теме

Вентилятор с рекуперацией энергии НЕ является осушителем

Нам нужна более высокая скорость вентиляции. Но насколько высоко?

4 способа сбалансированной вентиляции



* Это партнерская ссылка. Вы платите ту же цену, что и обычно, но Energy Vanguard может взимать небольшую комиссию, если вы покупаете после использования ссылки.



ПРИМЕЧАНИЕ. Комментарии проходят модерацию. Ваш комментарий не появится ниже, пока не будет одобрен.

правила обустройства системы воздухообмена в «каркасе»

При строительстве каркасного дома очень важно своевременно наладить полноценный воздухообмен в помещении. Правильно оборудованная вентиляция поможет сформировать внутри здания оптимальный микроклимат, соответствующий санитарным нормам. Система предотвратит и исключит распространение грибка на отделке и строительных конструкциях.

О том, как монтируется вентиляция в каркасном доме своими руками, вы узнаете из нашей статьи. Мы расскажем вам все о типах систем, обеспечивающих регулярную смену воздушных масс в замкнутом пространстве. Мы подскажем, какой тип лучше выбрать для монтажа в здании каркасного типа.

Наши рекомендации пригодятся домашним мастерам, решившим самостоятельно собрать систему вентиляции для оснащения загородного дома надежной и надежной системой.

Содержание статьи:

• Вентиляционная система Устройство
• Опционы устройства вентиляции
• . Предоставленность самостоятельной конструкции
• Шаги по строительству
  . Предоставление. Обозначение. Обозначение. Обозначение. Обозначение. Обозначение СПАСИЖДЕНИЕ СПАСИЛЬНЫЕ ПРОИЗВОДСТВО СПАСИСОВАНИЕ СПАСИСОВАНИЯ
  • СПАСИЗОВАНИЯ
  • .
  • . Разойн. Шаги
  • Проверка установленной вентиляции
• Выводы и полезное видео по теме

Устройство системы вентиляции

Герметичность здания, являющаяся неоспоримым преимуществом и обеспечивающая тепло- и водонепроницаемость здания, одновременно является препятствием для проникновения свежего воздуха. Это также затрудняет отток лишней влаги и углекислого газа, образующихся в процессе жизнедеятельности проживающих в доме людей.

Любая вентиляционная система состоит из 3-х основных частей, независимо от наличия или отсутствия дополнительных устройств и механизмов, это:

1. Приточные воздуховоды и/или отверстия.
2. Выхлопные каналы и/или отверстия.
3. Перелив, решетки перелива, отверстия, зазоры.

Приточные каналы обеспечивают приток свежего воздуха с улицы в дом, который подается непосредственно в жилые помещения. Со стороны улицы на каждый канал устанавливается решетка. В случае механизации его заменяет приточный клапан, оснащенный воздушным фильтром и шумоизоляцией.

По типу организации вентиляция в каркасе бывает канальной и бесканальной. По канальным схемам подача и отвод воздуха осуществляется по воздуховодам. В бесканальной системе все происходит через вентиляционные отверстия, зазоры и отверстия

Воздуховоды вытяжные предназначены для удаления застоявшегося «вытяжного» воздуха, насыщенного углекислым газом, влагой и другими вредными летучими компонентами. При этом пары, образующиеся в доме, где проживают люди, утилизируются.

Правильно спроектированная вытяжка, устроенная в каркасном доме, должна находиться в подсобных и подсобных помещениях, таких как кухня, кладовая, ванная, кладовая, душ, туалет.

Перелив в системе вентиляции Необходим для того, чтобы воздух, поступающий в дом, мог свободно распределяться по всем помещениям.

Система вентиляции включает в себя системы притока, вытяжки и притока воздуха. Каждый компонент играет важную роль.

При необходимости основные каналы движения воздуха оборудуются дополнительным оборудованием — вентиляторами, рекуператорами, калориферами, вытяжками, измерительными приборами.

Вентиляторы устанавливаются для достижения необходимого воздухообмена. Их выбирают по техническим характеристикам после проведения необходимых расчетов с учетом объема помещения, количества проживающих людей и других важных вводных замечаний.

Рекуператоры используются для повышения температуры поступающего воздуха. Внутренний холодный воздух нагревается от стенки приточного канала, соприкасающегося со стенкой канала, который удаляет нагретый отработанный воздух из помещения.

Применение рекуператоров значительно повышает энергоэффективность каркасного дома.

Обогреватели в системах вентиляции применяются в основном в северных районах, где зимние температуры часто достигают -40 градусов

Кроме вентиляции помещений в каркасном доме в обязательном порядке должна быть устроена вентиляция пола. Для этого в подпольном пространстве устраивают форточки, а в самом полу вырезают отверстия диаметром 0,04 м2. Вентиляция пола может осуществляться как через воздуховоды, так и без них

Варианты вентиляционных устройств

По принципу создания движения воздуха все вентиляционные системы делятся на два типа — естественные и принудительные (они же механические).

Термин «естественная вентиляция» подразумевает, что циркуляция воздуха внутри дома происходит естественным путем, без привлечения посторонних устройств и механизмов. Движение воздуха при таком способе вентиляции обеспечивается за счет разного давления снаружи и внутри помещений.

Приток и отток воздуха в схемах естественной вентиляции происходит без участия механических средств — вентиляторов

В свою очередь естественную вентиляцию также можно разделить на 2 группы — она ​​может быть организованной и неорганизованной.

Вентиляция неорганизованная осуществляется через естественные отверстия и щели в стенах дома, полу, фундаменте, оконных проемах и рамах. С появлением герметичных пластиковых окон и дверей обеспечивается естественный приток воздуха через открытые окна, форточки, балконные двери.

Данный вид вентиляции не требует затрат на устройство, но не обеспечивает полноценного проветривания каркасного дома, что приводит к значительным потерям тепла в холодное время года.

Установка вентилятора в вытяжку на кухне или в ванной переводит естественную вентиляцию в категорию комбинированной. Воздух будет поступать в обычном режиме, а вытягиваться с помощью механизма

Организованная естественная вентиляция осуществляется через предназначенные для этого каналы, оборудованные приточными клапанами. Отличным примером организованной естественной вентиляции являются многоэтажные жилые дома, находящиеся в эксплуатации еще с советского периода.

Приток воздуха в них через щели в окнах и форточках, вытяжка через вентиляционную шахту и соединенные отводы, расположенные на кухне и в туалете.

Как организованные, так и неорганизованные системы естественной вентиляции зависят от разницы давлений внутри и снаружи объекта. Однако при организованном типе необходимо учитывать и гидравлические потери в изгибах воздуховодов

В современных каркасных домах этот способ проветривания недостаточно эффективен из-за повышенной влажности в помещениях, из-за герметичности строительство, кроме того, слишком зависит от погодных условий и других сопутствующих факторов.

В отличие от естественной, принудительная (механическая) вентиляция является контролируемым процессом, позволяющим экономить тепло и регулировать поступление воздуха в скелет.

Принудительную вентиляцию можно разделить на 3 группы:

1. Вытяжка.
2. Поставка.
3. Приточно-вытяжная.

Принцип каждого вида понятен из самого названия. Вытяжная приточная вентиляция основана на естественном поступлении свежего воздуха в здание, а вытяжка использованного воздуха осуществляется с помощью крышных или настенных вентиляторов.

В вытяжных системах воздух течет естественным образом и выдувается с помощью вентилятора

Принудительная принудительная вентиляция устроена по обратному принципу — приток воздуха внутрь каркаса обеспечивается встроенными в стены или воздуховоды вентиляторами. Отработанный воздух удаляется естественным путем через вытяжные отверстия в кухнях и ванных комнатах.

Механический способ вентиляции обеспечивает стабильный, независимый от погодных данных приток и вытяжку воздуха, такое устройство системы позволяет добиться максимально комфортной атмосферы внутри помещения, но требует точных расчетов при проектировании и последующей настройке готового система.

Механическая система вентиляции намного дороже и сложнее в использовании, чем естественная. А в процессе эксплуатации потребует затрат на энергоснабжение и обслуживание. при этом абсолютно не зависит от плотности и температуры воздуха на улице

Помимо указанной классификации, системы вентиляции можно разделить по конструкции, они могут быть канальными или бесканальными.

Возможность самостоятельного строительства

Обычно система воздухообмена каркасного дома закладывается в проект и монтируется в процессе строительства. Такой способ обустройства вентиляции предпочтительнее, так как все необходимые расчеты и чертежи на плане делает проектировщик, а сооружает систему бригада, работающая на строительной площадке.

Прокладку воздуховодов канальной вентиляции выполняют в пространстве между конструктивными элементами каркаса. Затем их вместе с уложенным утеплителем зашивают вагонкой, ГВЛВ или OSB

Но опыт показывает, что довольно часто возникают ситуации, когда в доме уже нет системы вентиляции или ее мощность недостаточна, в результате чего в помещениях создается некомфортная атмосфера.

Отсутствие рамочной вентиляции можно определить по нескольким ярко выраженным признакам:

• жильцы ощущают нехватку кислорода;
• запахи плохо выветриваются;
• На стенах появляется грибок.

В таких случаях владельцы каркасных домов часто решают установить их самостоятельно. Для человека с багажом знаний и навыков в строительстве, наличием инструмента соорудить вентиляцию в каркасном доме – достаточно простая задача.

Для этого необходимо произвести необходимые расчеты, составить проект, закупить материалы и выполнить монтаж. Но если владелец скелета не уверен в своих силах и правильности результатов расчета, ему лучше нанять для работы бригаду строителей.

Ступени строительства системы

Если владелец каркасного дома решил построить систему вентиляции самостоятельно, он должен придерживаться определенной последовательности действий.

Выбор типа вентиляции

Система вентиляции выбирается в зависимости от того, как вы планируете использовать каркасный дом. Если хозяин собирается жить в нем только в теплое время года, достаточно будет установить естественную организованную вентиляцию.

Самотёк, это тоже естественно, система вентиляции не сможет летом обеспечить нормальный приток воздуха через все помещения каркаса. Но это самый простой и дешевый в строительстве вариант

Если каркасный дом будет эксплуатироваться круглогодично, естественная организованная вентиляция не сможет удовлетворить потребности жильцов.

В этом случае необходимо установить систему принудительной вентиляции, которая сможет подавать внутрь дома необходимое количество свежего воздуха, удаляя при этом отработанный воздух, содержащий вредные испарения.

Проектные расчеты

Установлены санитарные нормы потребности людей в свежем воздухе, в соответствии с которыми владелец каркасного сооружения перед установкой системы вентиляции должен произвести расчеты:

• режим отдыха или сна 20 м ³ /ч;
• работа без нагрузки 40 м ³ / ч;
• повышенная активность или физическая работа 60 м ³ /ч

Зная количество жителей дома и их распорядок дня, нетрудно подсчитать количество воздуха, которое должно обновляться в заданную единицу времени .

Также при расчете параметров воздуха для помещений каркасного дома необходимо руководствоваться следующими нормами:

• СНиП 31-01-2003;
• ГОСТ 30494.

Обычно расчет необходимого количества воздуха производят обоими способами — по количеству человек и по кратности. Необходимые методики легко найти в Интернете. Для взять большее из 2 значений.

Нормы устанавливают минимальную кратность воздухообмена для различных помещений жилого дома. Для того чтобы система могла подавать необходимый объем воздуха, рассчитывается сечение воздуховодов и вентиляционных отверстий

Помимо расчета количества воздуха, вам потребуется рассчитать сопротивление сети воздухораспределения — Этот показатель полезен при выборе вентиляторов.

Особенности конструкции

Если владелец каркасного дома решил обустроить комбинированную систему вентиляции, ему потребуется конструкция оконная или для забора воздуха. Установка оконных клапанов намного сложнее, чем стеновых, так как вам придется вырезать отверстия для клапанов в оконной раме или створке.

Даже при наличии навыков работы со стеклом установить оконный клапан будет непросто. Гораздо проще вырезать отверстие для вентиля в стене помещения, куда планируется направлять приток воздуха с улицы. Обычно их размещают в жилых комнатах.

Если включить в схему естественной вентиляции приточные или вытяжные клапаны, то получится недорогой, но эффективный вариант комбинированной системы

Помимо приточных клапанов, необходимо будет обустроить вытяжную вытяжку их технических помещений. Для этого проектируется вытяжной канал с выходом на крышу, при этом наружная вытяжная труба должна быть выше конька крыши не менее чем на 0,5 м. Если в доме есть дымоход от камина или печи, его также можно включить в систему в качестве вытяжного канала.

При выборе владельцем принудительного типа системы вентиляции схема воздуховодов должна быть максимально рациональной, чтобы избежать ненужных теплопотерь. Выходы воздуха не должны быть слишком длинными, это снижает эффективность вентиляции.

Вентиляторы, рекуператоры и другое необходимое оборудование выбирают по техническим условиям с учетом произведенных расчетов, потребности в свежем воздухе и сопротивления сети воздухораспределительной вентиляции.

Помимо системы воздуховодов, владелец каркасного дома должен спроектировать вентиляцию пола, которая предотвратит скопление конденсата и появление пятен плесени.

Все конструкции каркасного строения должны быть обеспечены системой вентиляции. Обязательно необходимо обеспечить приток свежего воздуха в подвал через форточки и его отток через воздуховоды или вентиляционные решетки

При проектировании вентиляции каркасного дома необходимо учитывать некоторые нюансы:

1. Все вентиляционные каналы должны быть из негорючих материалов с гладкой внутренней поверхностью, чтобы не препятствовать движению воздуха. Внутренние неровности могут вызвать снижение тяги, что приведет к закупорке воздушной массы.
2. При монтаже вентиляционных каналов при обустройстве каркасного дома нежелательно использование металлических компонентов, так как в результате взаимодействия металла с материалом стеновых панелей снижаются теплоизоляционные показатели.
3. Вытяжное оборудование, особенно удаляющее из помещений воздух с неприятным запахом, следует устанавливать в разных помещениях с характерными колебаниями температуры, парообразованием, повышенной влажностью.
4. Транзитные вентиляционные отверстия не должны проходить через жилые помещения и кухню.
5. Воздуховоды, в которых ожидается осаждение конденсата, должны быть спроектированы с уклоном и дренажом.
6. При установке вентилятора воздуховод с изгибом значительно снизит уровень шума.
7. Вытяжной вентилятор рекомендуется оборудовать клапаном, предотвращающим попадание холодного воздуха в помещение при выключенном вентиляторе.

Для прокладки вентиляционных каналов лучше всего подходят имеющие небольшой вес и обладающие достаточной пластичностью для придания воздуховоду нужного направления. Также для этой цели часто используют канализационные пластиковые трубы.

Для того, чтобы иметь возможность рассчитать кратность воздухообмена, подобрать и рассчитать необходимое оборудование для устройства вентиляции, необходим план каркасного дома и проект. Он составляется с учетом всех нюансов, присущих данному типу строения.

Вентиляционные каналы рекомендуется размещать между элементами каркаса дома или между балками. В любом случае вентиляционный канал должен иметь сечение не менее 100×100 мм и длину не менее 6 м, чтобы поступающий воздух двигался с нужным ускорением.

Этапы монтажа

При качественной подготовке монтаж вентиляционной системы осуществляется без каких-либо затруднений в несколько последовательных этапов:

• Приточные клапаны оборудуются путем сверления отверстий нужного диаметра в стенах и в пол.
• В каждое отверстие вставляется подготовленная труба воздуховода, снабженная снаружи мелкой решеткой, препятствующей попаданию мусора в канал, и внутренним вентилятором воздуховода.
• Стыки герметизируются пеной.
• После затвердевания пены воздушный фильтр и оборудование для звукопоглощения.
• Следуя расстановке подающей арматуры, монтируется канальная разводка с герметизацией всех стыков и креплений. Вентиляционную установку удобнее всего расположить на чердаке.
• Перед тем, как зашить каналы в коробе и приступить к внутренней отделке, рекомендуется проверить систему. После доработки ремонт и отладка будут проблематичными.

Монтаж системы вентиляции должен производиться в строгом соответствии с проектом.

Проверка установленной вентиляции

После установки вентиляции в каркасном доме необходимо проверить ее работоспособность и при необходимости провести дополнительную отладку и настройку.

Проверить систему вентиляции можно несколькими способами:

1. Проверить все помещения на наличие запахов, затхлости и духоты. Если все вышеперечисленное отсутствует, система установлена ​​правильно.
2. Осмотреть технические помещения на наличие плесени и грибка, особенно ванную комнату и кухню. Наличие плесени свидетельствует о том, что вентиляция не удаляет лишнюю влагу в нужном количестве.
3. Обратите внимание на оконные стекла. При плохой вентиляции на них будет скапливаться конденсат.

Тягу в вытяжной системе проверяют, поднеся бумажное полотенце к решетке в один сгиб. Если она ее прижимает к капоту, то все работает нормально. Если нет, то тяги не происходит. Проверка производится, когда окно составляет около -5 ^около С.

Не стоит подносить зажигалку или спичку к вентиляционному каналу на кухне с газовым оборудованием. Если произошла утечка, может произойти взрыв. В любом случае, перед испытанием нужно открыть окно: и для проветривания, и для установления гравитационной тяги.

Выводы и полезное видео по теме

С самым простым в реализации и доступным способом организации вентиляции в каркасе познакомлю видео ролик:

Вне зависимости от того, какой тип вентиляции решил хозяин каркасного дома установить в своем доме, он должен нести ответственность за его оснащение.

Правильно спроектированная система вентиляции обеспечит долгие годы комфортного проживания жильцов, а ошибка в расчетах или строительстве, неправильный выбор оборудования доставят массу неудобств.
